1 Sto s.r.o. Fasáda Zpracování Fasádní zateplovací systém StoTherm Classic Stavět uvědoměle.

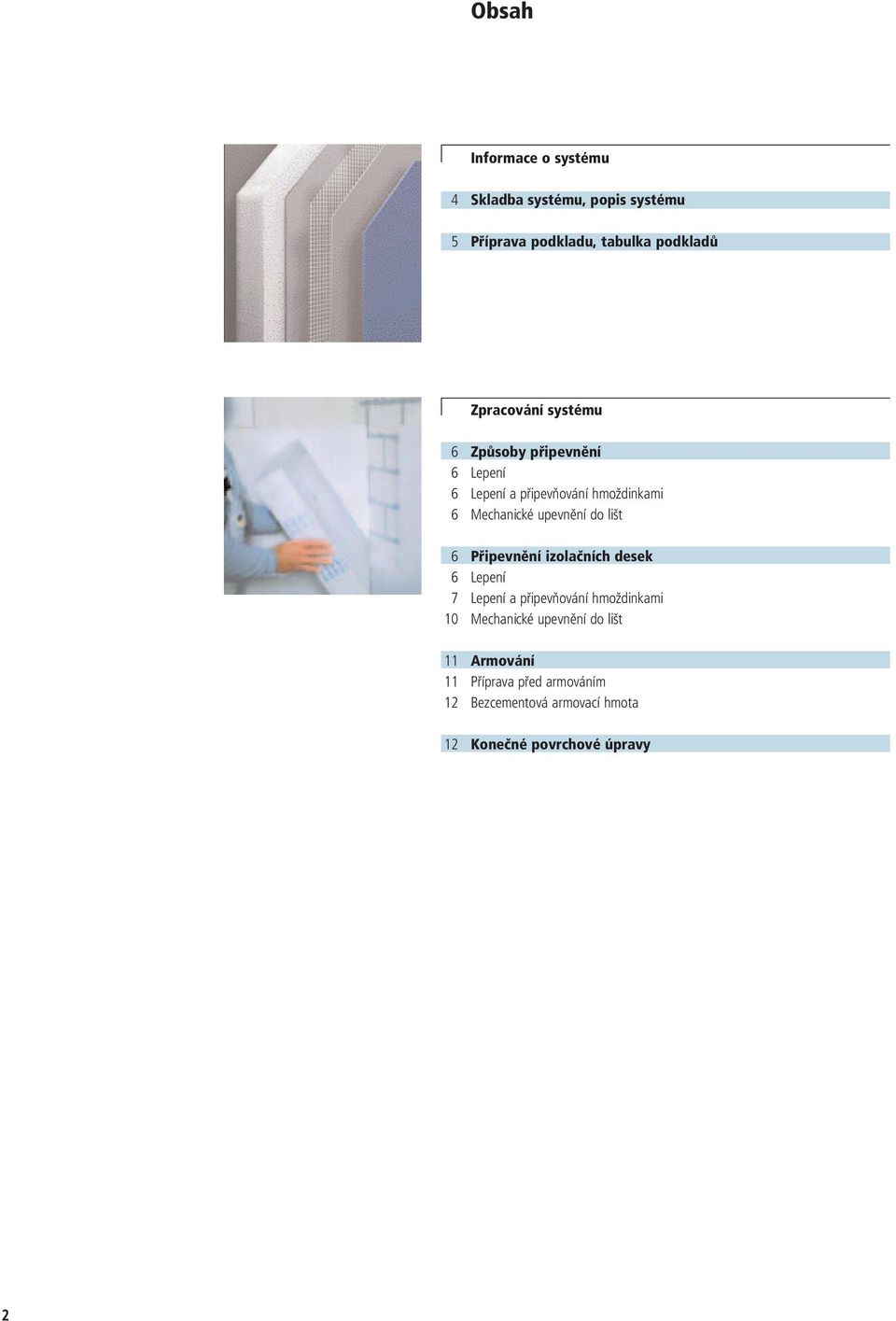

2 Obsah Informace o systému Skladba systému, popis systému 5 Příprava podkladu, tabulka podkladů Zpracování systému 6 Způsoby připevnění 6 Lepení 6 Lepení a připevňování hmoždinkami 6 Mechanické upevnění do lišt 6 Připevnění izolačních desek 6 Lepení 7 Lepení a připevňování hmoždinkami 0 Mechanické upevnění do lišt Armování Příprava před armováním Bezcementová armovací hmota Konečné povrchové úpravy

3 Řešení detailů Sokl Napojení pomocí soklové lišty (nezateplený sokl u nevytápěného sklepa) Napojení při styku s terénem a v oblasti postřikové vody I (zateplení soklu a podzemní části u vytápěného suterénu) Napojení při styku s terénem a v oblasti postřikové vody II (sokl s malou částí pod zemí, sklep není izolován) 5 Zateplení soklu v oblasti postřikové vody 5 Vnější stěna / řešení detailů 5 Oblast, ohrožená poškozením nárazy 6 Řešení rohů 6 Napojení omítky 7 Vnější stěna / balkon 7 Okna a dveře 7 Řešení překladu - protipožární zábrana 8 Okenní římsy Sto 9 Napojení u oken 0 Napojení u střechy Montážní prvky Lehká zatížení Silná zatížení Dilatační spáry budov Estetické ztvárnění Omítky 5 Lícovky Sto 5 Dekorativní profily Sto 6 Bosované prvky Sto 6 Bosované desky Sto 7 Keramické obklady

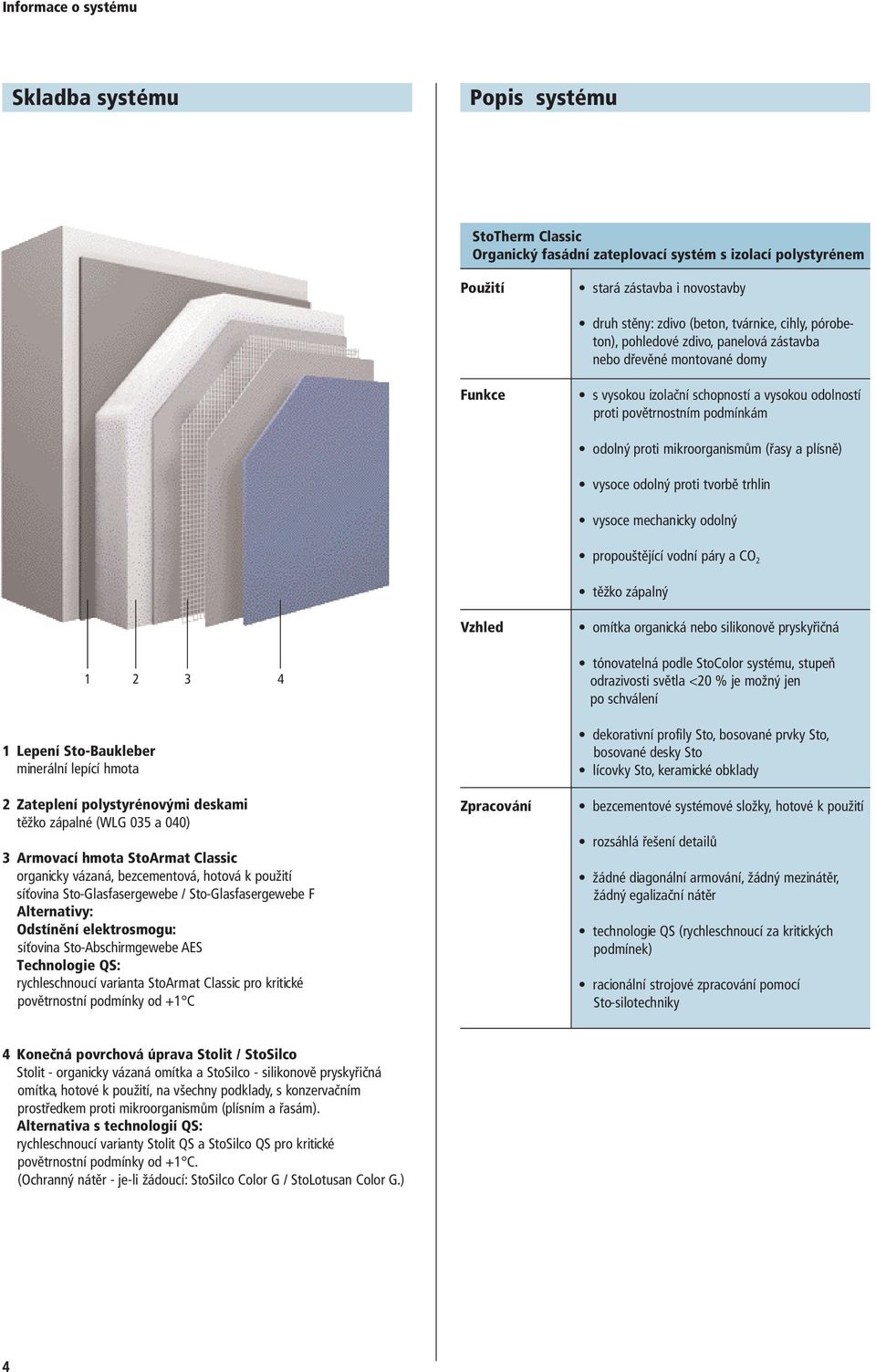

4 Informace o systému Skladba systému Popis systému StoTherm Classic Organický fasádní zateplovací systém s izolací polystyrénem Použití stará zástavba i novostavby druh stěny: zdivo (beton, tvárnice, cihly, pórobeton), pohledové zdivo, panelová zástavba nebo dřevěné montované domy Funkce s vysokou izolační schopností a vysokou odolností proti povětrnostním podmínkám odolný proti mikroorganismům (řasy a plísně) vysoce odolný proti tvorbě trhlin vysoce mechanicky odolný propouštějící vodní páry a CO těžko zápalný Vzhled omítka organická nebo silikonově pryskyřičná Lepení Sto-Baukleber minerální lepící hmota Zateplení polystyrénovými deskami těžko zápalné (WLG 05 a 00) Armovací hmota StoArmat Classic organicky vázaná, bezcementová, hotová k použití síťovina Sto-Glasfasergewebe / Sto-Glasfasergewebe F Alternativy: Odstínění elektrosmogu: síťovina Sto-Abschirmgewebe AES Technologie QS: rychleschnoucí varianta StoArmat Classic pro kritické povětrnostní podmínky od + C Zpracování tónovatelná podle StoColor systému, stupeň odrazivosti světla <0 % je možný jen po schválení dekorativní profily Sto, bosované prvky Sto, bosované desky Sto lícovky Sto, keramické obklady bezcementové systémové složky, hotové k použití rozsáhlá řešení detailů žádné diagonální armování, žádný mezinátěr, žádný egalizační nátěr technologie QS (rychleschnoucí za kritických podmínek) racionální strojové zpracování pomocí Sto-silotechniky Konečná povrchová úprava Stolit / StoSilco Stolit - organicky vázaná omítka a StoSilco - silikonově pryskyřičná omítka, hotové k použití, na všechny podklady, s konzervačním prostředkem proti mikroorganismům (plísním a řasám). Alternativa s technologií QS: rychleschnoucí varianty Stolit QS a StoSilco QS pro kritické povětrnostní podmínky od + C. (Ochranný nátěr - je-li žádoucí: StoSilco Color G / StoLotusan Color G.)

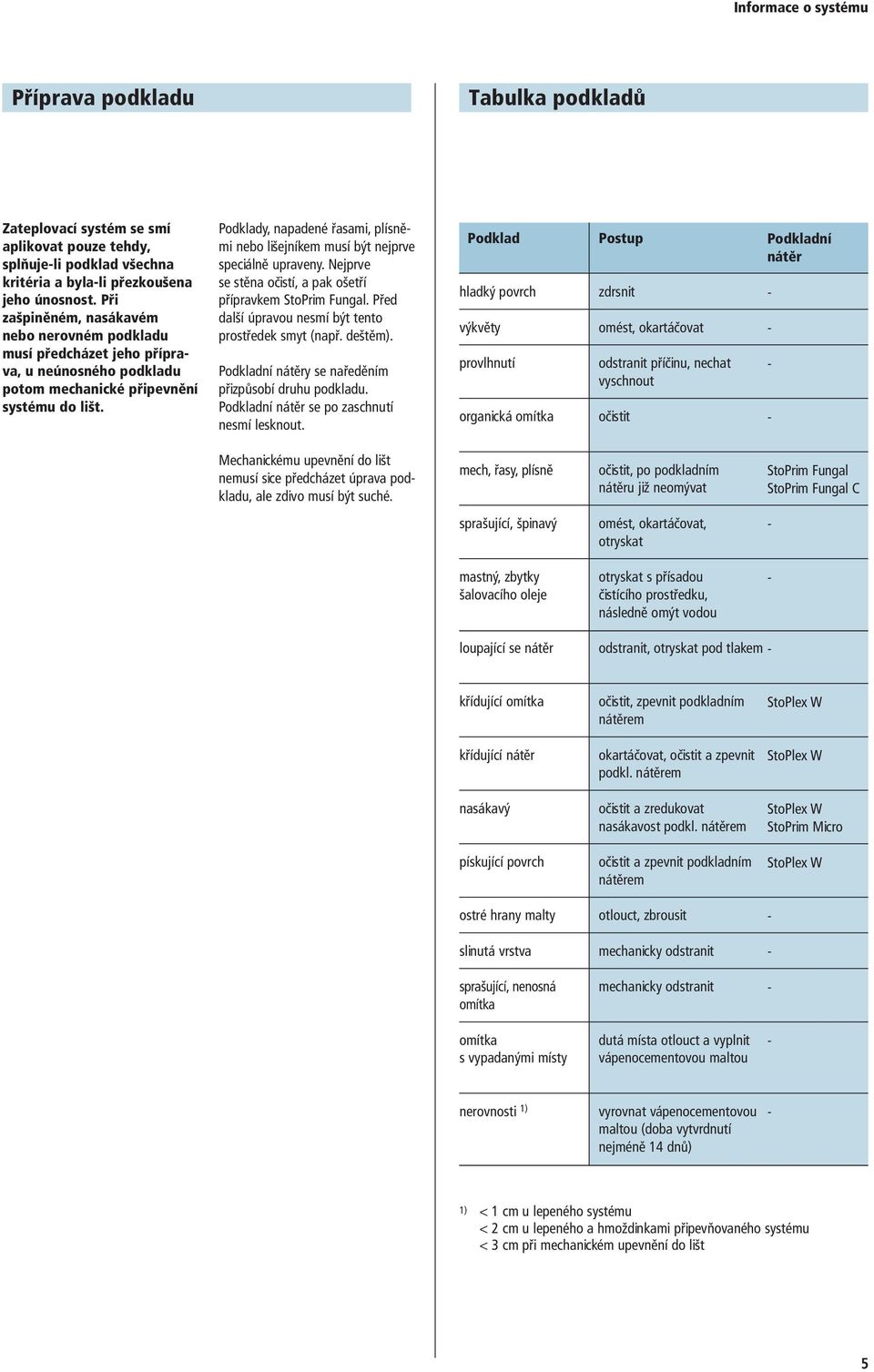

5 Informace o systému Příprava podkladu Tabulka podkladů Zateplovací systém se smí aplikovat pouze tehdy, splňuje-li podklad všechna kritéria a byla-li přezkoušena jeho únosnost. Při zašpiněném, nasákavém nebo nerovném podkladu musí předcházet jeho příprava, u neúnosného podkladu potom mechanické připevnění systému do lišt. Podklady, napadené řasami, plísněmi nebo lišejníkem musí být nejprve speciálně upraveny. Nejprve se stěna očistí, a pak ošetří přípravkem StoPrim Fungal. Před další úpravou nesmí být tento prostředek smyt (např. deštěm). Podkladní nátěry se naředěním přizpůsobí druhu podkladu. Podkladní nátěr se po zaschnutí nesmí lesknout. Podklad hladký povrch výkvěty provlhnutí organická omítka Postup zdrsnit omést, okartáčovat odstranit příčinu, nechat vyschnout očistit Podkladní nátěr Mechanickému upevnění do lišt nemusí sice předcházet úprava podkladu, ale zdivo musí být suché. mech, řasy, plísně očistit, po podkladním nátěru již neomývat StoPrim Fungal StoPrim Fungal C sprašující, špinavý omést, okartáčovat, otryskat - mastný, zbytky šalovacího oleje otryskat s přísadou čistícího prostředku, následně omýt vodou - loupající se nátěr odstranit, otryskat pod tlakem - křídující omítka křídující nátěr nasákavý pískující povrch ostré hrany malty slinutá vrstva sprašující, nenosná omítka omítka s vypadanými místy očistit, zpevnit podkladním nátěrem okartáčovat, očistit a zpevnit podkl. nátěrem očistit a zredukovat nasákavost podkl. nátěrem očistit a zpevnit podkladním nátěrem otlouct, zbrousit mechanicky odstranit mechanicky odstranit dutá místa otlouct a vyplnit vápenocementovou maltou StoPlex W StoPlex W StoPlex W StoPrim Micro StoPlex W nerovnosti ) vyrovnat vápenocementovou maltou (doba vytvrdnutí nejméně dnů) - ) < cm u lepeného systému < cm u lepeného a hmoždinkami připevňovaného systému < cm při mechanickém upevnění do lišt 5

6 Zpracování systému Způsoby připevnění Lepení Připevnění izolačních desek Lepení Únosný podklad, vhodný k lepení s nerovnostmi do cm. U únosných podkladů (>0,08 N/mm ) se izolační desky lepí. Nerovnost podkladu může být do cm. Lepící hmota musí být na minimálně 0 % plochy. Podklad: U únosných podkladů je možné izolační desky pouze lepit. Způsoby lepení: V zásadě jsou možné způsoby lepení: Lepení bodové a po obvodě: Při nerovných podkladech do cm; nanášení ručně nebo strojově na izolační desky. Celoplošné lepení: U rovných podkladů; nanášení ručně na izolační desku nebo strojově na podklad. Připevnění do soklové lišty Soklová lišta se přišroubuje cirka po 0 cm tak, aby byla vodorovná a nezdeformovaná. Šířka lišty je dána tloušťkou izolačních desek. Lepení a připevňování hmoždinkami Podklad vhodný k lepení, s horší únosností a nerovnostmi do cm. U podkladů vhodných k lepení, ale s horší únosností (<0,08 N/mm ) je nutné připevnění izolačních desek v ploše a v okrajových oblastech pomocí certifikovaných hmoždinek. Volba izolačního materiálu Desky z polystyrénu musí být přesně pravoúhlé, přesných rozměrů, s novnými hranami a z odleženého materiálu. Dodávají se s rovnou hranou nebo s drážkami pro mechanické upevnění do lišt. Mechanické upevnění do lišt TIP Chraňte polystyrénové desky před UV-zářením a vlhkostí. Nepoužívejte vlhké desky. Celoplošné lepení U rovných podkladů se nanese lepící hmota Sto-Baukleber celoplošně na izolační desku. Nedržte zubaté hladítko příliš naplocho. Pro přitlačení desek na stěnu používejte dřevěné hladítko. Podíl lepící hmoty na ploše desky (kontaktní plocha) > 0 %. Neúnosný podklad a nerovnosti do cm. U neúnosných podkladů musí být použit systém mechanického upevnění do lišt. 6

7 Zpracování systému Připevnění izolačních desek Lepení Připevnění izolačních desek Lepení a připevňování hmoždinkami 5 Lepení bodové a po obvodě U podkladů s nerovnostmi ± cm se nanese lepící hmota po obvodě a 6 body na ploše desky (lepící hmota na minimálně 0 % plochy). Pokládání desek Izolační desky se kladou zdola nahoru a přiráží se těsně k sobě, na rozích budov na vazbu. Desky se pevně přitlačí na stěnu. Vytlačená lepící hmota se odstraní, aby se zabránilo vzniku tepelných mostů. Podklad: U únosných podkladů může následovat dodatečné připevnění hmoždinkami. U neúnosných podkladů musí být použity certifikované hmoždinky. Hloubka zakotvení: Podle certifikátu musí být hmoždinka zakotvena v masivní části zdiva v požadované hloubce. Obklady a stará omítka nepatří mezi vhodný podklad pro zakotvení. Měření vytažení: U podkladů, kde máme pochyby o správném zakotvení hmoždinek se na objektu musí proměřit pevnost při vytažení. Klasifikace hmoždinek: Délka a průměr hmoždinky závisí na příslušném druhu podkladu, popř. izolačním materiálu. Počet hmoždinek záleží na výšce, popř. na poloze plochy, okraje budovy). Hmoždinky se připevňují před nanesením armovací hmoty se síťovinou. Dbejte na pravidelné rozmístění hmoždinek. Fasádní zateplovací systém, lepený a připevňovaný hmoždinkami TIP Zabránění tepelným mostům: Vytlačenou lepící hmotu hned odstranit. konstrukce stěny hmoždinka Sto-Thermodübel UEZ čepička Sto-Thermorondelle EPS lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe mezinátěr (je-li nutný) konečná povrchová úprava Schéma rozmístění hmoždinek v ploše 7

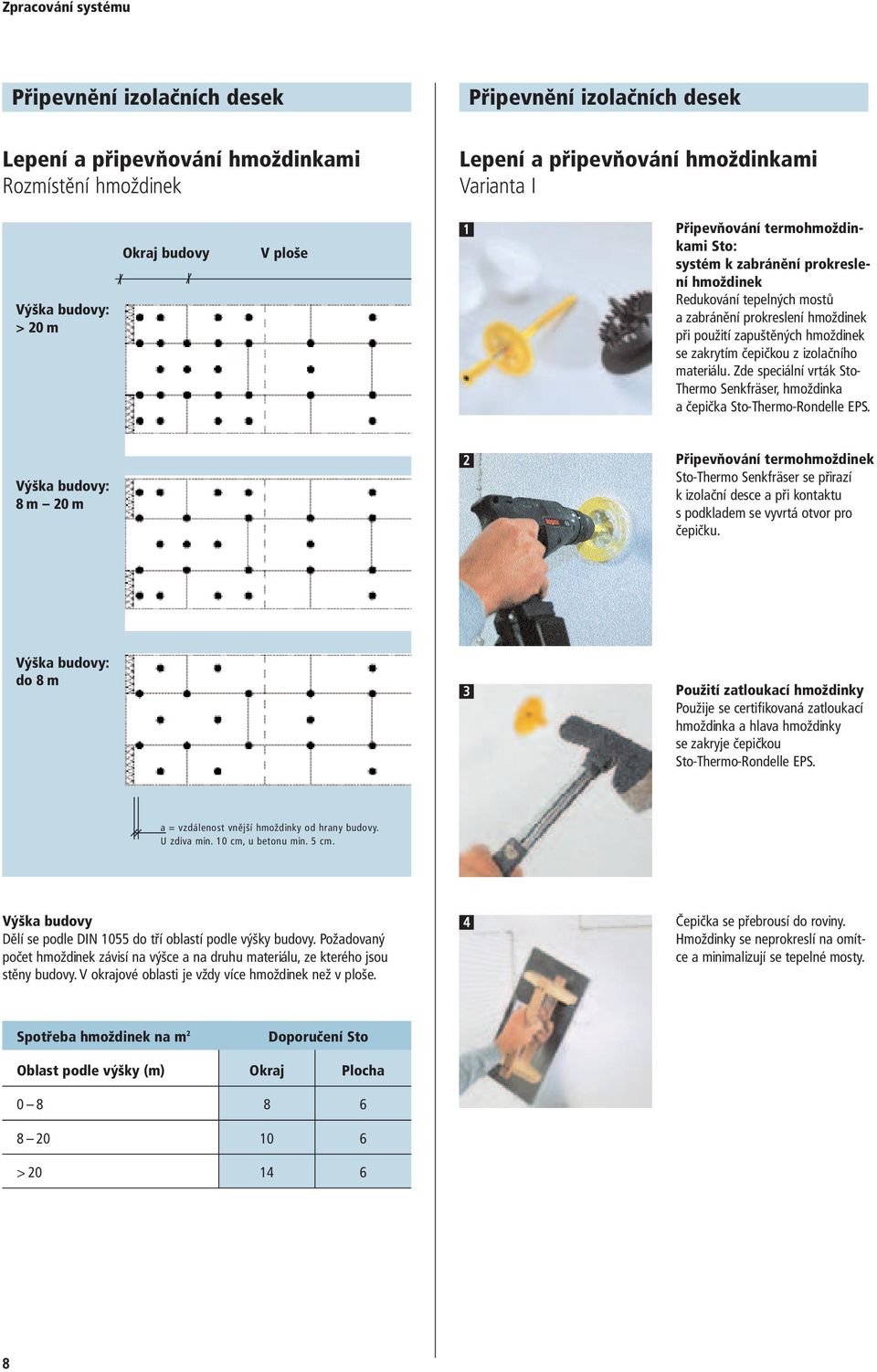

8 Zpracování systému Head Připevnění izolačních desek Lepení a připevňování hmoždinkami Rozmístění hmoždinek Připevnění izolačních desek Lepení a připevňování hmoždinkami Varianta I Výška budovy: > 0 m Okraj budovy V ploše Připevňování termohmoždinkami Sto: systém k zabránění prokreslení hmoždinek Redukování tepelných mostů a zabránění prokreslení hmoždinek při použití zapuštěných hmoždinek se zakrytím čepičkou z izolačního materiálu. Zde speciální vrták Sto- Thermo Senkfräser, hmoždinka a čepička Sto-Thermo-Rondelle EPS. Výška budovy: 8 m 0 m Připevňování termohmoždinek Sto-Thermo Senkfräser se přirazí k izolační desce a při kontaktu s podkladem se vyvrtá otvor pro čepičku. Výška budovy: do 8 m Použití zatloukací hmoždinky Použije se certifikovaná zatloukací hmoždinka a hlava hmoždinky se zakryje čepičkou Sto-Thermo-Rondelle EPS. a = vzdálenost vnější hmoždinky od hrany budovy. U zdiva min. 0 cm, u betonu min. 5 cm. Výška budovy Dělí se podle DIN 055 do tří oblastí podle výšky budovy. Požadovaný počet hmoždinek závisí na výšce a na druhu materiálu, ze kterého jsou stěny budovy. V okrajové oblasti je vždy více hmoždinek než v ploše. Čepička se přebrousí do roviny. Hmoždinky se neprokreslí na omítce a minimalizují se tepelné mosty. Spotřeba hmoždinek na m Doporučení Sto Oblast podle výšky (m) Okraj Plocha >0 6 8

9 Zpracování systému Připevnění izolačních desek Lepení a připevňování hmoždinkami Varianta II Připevnění izolačních desek Lepení a připevňování hmoždinkami Varianta III Postup se speciální hmoždinkou Nejprve se obvyklým způsobem vyvrtá otvor pro trn hmoždinky. Připevnění hmoždinky Připevnit hmoždinku tak, aby byla v rovině s izolačním materiálem, pokud nelze použít variantu I nebo II. Nasadí se hmoždinka Sto-Thermodübel UEZ 8/60. Hmoždinka Sto-Thermodübel se zavrtá speciálním vrtákem Sto-Thermodübel MT, který ji současně zapustí do přesně stanovené a vždy stejné hloubky. Odpadá tedy nepříjemný prach z frézování, neboť izolační materiál je stlačen. Nakonec se otvor nad hlavou hmoždinky zaklopí čepičkou z polystyrénu. Výsledkem je utěsněná a rovná izolační deska, která zabraňuje prokreslení hmoždinek na fasádě. 9

10 Zpracování systému Připevnění izolačních desek Mechanické upevnění do lišt Připevnění izolačních desek Mechanické upevnění do lišt Podklad: Podklady, které nejsou vhodné pro lepení, lze zateplovat mechanicky do lišt. Toto je vhodné zejména tam, kde by byla příprava podkladu velmi náročná (otlučení omítky ap.). Spojovací lišty Aby byly desky stabilní, musí se propojit svislými, spojovacími lištami. šroubovací hmoždinka Sto přídržná, vodorovná lišta Sto-Halteleiste svislá, spojovací lišta Sto-Verbindungsleiste konstrukce stěny stará omítka (neúnosná) lepící hmota izolační deska (pro mechanické upevnění) armovací hmota síťovina Sto-Glasfasergewebe mezinátěr (je-li žádoucí) konečná povrchová úprava 50 cm 5 Vyfrézování drážky Drážka je ve stejné vzdálenosti jako hrana přídržné lišty. Svislé, spojovací lišty slouží ke stabilizaci izolačních desek a dosažení rovné vnější plochy. Mechanické upevnění do lišt Izolační desky se připevní pomocí výchozí soklové lišty, přídržných lišt, spojovacích lišt a certifikovaných hmoždinek (odstup šroubů ca 0 cm). 6 Připevnění přídržných lišt Po upevnění první řady izolačních desek se do horní drážky desek zastrčí přídržná lišta a připevní se hmoždinkou. Nerovnosti podkladu se vyrovnají vkládáním podložek. Izolační desky v okrajové části se připevní hmoždinkami podle schématu. Izolace Používají se desky typu M s vyfrézovanou drážkou. Jinak lze vytvořit drážku do běžných desek pomocí Sto-Nuthobel. 7 Vytvoření drážky Pokud se desky přiřezávají, je potřeba vytvořit na hraně drážku pro spojovací nebo přídržné lišty pomocí Sto-Nuthobel. Lepení izolačních desek Na desku se nanese jedním bodem lepidlo (0 % plochy desky) a popř. se podle výšky objektu připevní hmoždinkou (viz schéma připevnění). TIP Mechanické upevnění do lišt se nabízí všude tam, kde by bylo otlučení staré omítky velmi nákladné. 0

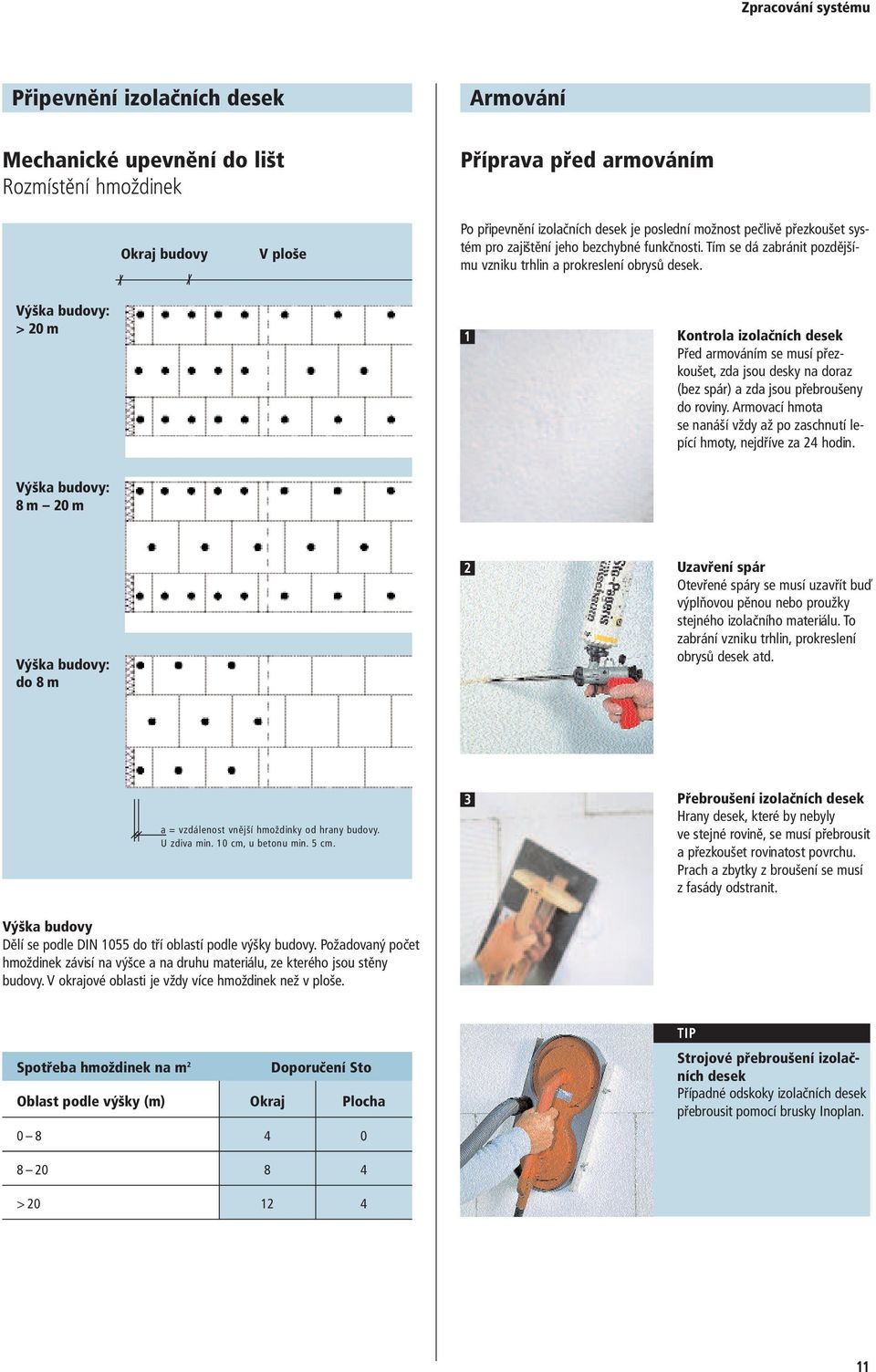

11 Zpracování systému Připevnění izolačních desek Mechanické upevnění do lišt Rozmístění hmoždinek Armování Příprava před armováním Okraj budovy V ploše Po připevnění izolačních desek je poslední možnost pečlivě přezkoušet systém pro zajištění jeho bezchybné funkčnosti. Tím se dá zabránit pozdějšímu vzniku trhlin a prokreslení obrysů desek. Výška budovy: > 0 m Kontrola izolačních desek Před armováním se musí přezkoušet, zda jsou desky na doraz (bez spár) a zda jsou přebroušeny do roviny. Armovací hmota se nanáší vždy až po zaschnutí lepící hmoty, nejdříve za hodin. Výška budovy: 8 m 0 m Výška budovy: do 8 m Uzavření spár Otevřené spáry se musí uzavřít buď výplňovou pěnou nebo proužky stejného izolačního materiálu. To zabrání vzniku trhlin, prokreslení obrysů desek atd. a = vzdálenost vnější hmoždinky od hrany budovy. U zdiva min. 0 cm, u betonu min. 5 cm. Přebroušení izolačních desek Hrany desek, které by nebyly ve stejné rovině, se musí přebrousit a přezkoušet rovinatost povrchu. Prach a zbytky z broušení se musí z fasády odstranit. Výška budovy Dělí se podle DIN 055 do tří oblastí podle výšky budovy. Požadovaný počet hmoždinek závisí na výšce a na druhu materiálu, ze kterého jsou stěny budovy. V okrajové oblasti je vždy více hmoždinek než v ploše. Spotřeba hmoždinek na m Doporučení Sto Oblast podle výšky (m) Okraj Plocha >0 TIP Strojové přebroušení izolačních desek Případné odskoky izolačních desek přebrousit pomocí brusky Inoplan.

12 Zpracování systému Armování Konečné povrchové úpravy Bezcementová armovací hmota TIP Diagonální armování: Vzhledem k mimořádné pružnosti armovací hmoty StoArmat Classic není nutné diagonální armování u otvorů budov. Armovací hmota Armovací hmota StoArmat Classic se nanáší v tloušťce ca,0 až,5 mm ručně nebo strojově. Armovací hmotu se doporučuje nanést celoplošně v šířce asi 0 až 0 cm. Alternativa - StoArmat Classic QS: Rychleschnoucí varianta pro kritické povětrnostní podmínky od + C. Armovací síťovina Armovací síťovina Sto-Glasfasergewebe / F je pružná a dobře se s ní pracuje. Rozměr síťoviny s šířkou, m pokryje vodorovně přesně polovinu plochy mezi dvěma úrovněmi lešení. Konečná povrchová úprava se nanáší po proschnutí armovací hmoty. Napojení omítky vždy mokrý do mokrého. Konečnou omítku nezpracovávat při silném větru nebo přímém slunečním ozáření plochy, neboť by to mohlo vést k tvorbě vlasových trhlin v omítce, případně k viditelným napojením. Organicky vázané omítky Stolit je pastózní, ručně i strojově zpracovatelná fasádní omítka. Vyniká vysokou pružností a je odolná proti povětrnostním podmínkám a tvorbě trhlin. Obsahuje konzervační prostředky proti plísním a řasám. Alternativa Stolit QS: Rychleschnoucí varianta pro kritické povětrnostní podmínky od + C. Silikonově pryskyřičné omítky StoSilco je pastózní, ručně i strojově zpracovatelná fasádní omítka. Vyniká vysokou propustností vodních par a CO a je velmi odolná vůči povětrnostním podmínkám. Alternativa StoSilco QS: Rychleschnoucí varianta pro kritické povětrnostní podmínky od + C. Ukládání síťoviny Síťovina se zatlačí do čerstvě nanesené armovací hmoty StoArmat Classic. Pásy síťoviny musí mít překryt 0 cm. Strojové zpracování ze sil Pastózní složky systému se pro zpracování dodávají i v silech. Díky bezcementovým materiálům odpadá každodenní čištění hadic i zařízení. StoSilo Comb se dá bez problémů doplňovat dalším materiálem.

13 Řešení detailů Konečné povrchové úpravy Sokl Napojení pomocí soklové lišty Struktura škrábané omítky Škrábaná omítka se natahuje na sílu zrna a strukturuje se odpovídajícím nářadím. Nezateplený sokl u nevytápěného sklepa Izolaci zatáhnout ca cm pod strop sklepa! (pro zamezení tepelných mostů) Struktura rýhované omítky Rýhované omítky lze po nanesení strukturovat různým způsobem (vodorovně, svisle nebo točením). lepící hmota armovací hmota síťovina Sto-Glasfasergewebe hmoždinka soklová lišta Sto-Sockelabschlussleiste uzavírací popř. soklová omítka a následná ochrana proti vlhkosti, např. StoSilco Fill nebo kamínková omítka spád zábrana proti postřiku dešťovou vodou Modelační omítka Jemně plněné omítky se po nanesení strukturují různými způsoby, např. štětkou, špachtlí, hladítkem nebo houbou. Před zahájením zateplování se stanoví výška soklu a vyznačí se, např. šňůrou. Je třeba dbát, aby byly soklové lišty montovány vodorovně a aby byla lišta čistá. Nerovnosti povrchu se vyrovnají podložkami Sto-Unterlegscheiben. TIP Stupeň odrazivosti světla: U zateplovacích systémů se smí používat jen barevné odstíny, jejichž stupeň odrazivosti světla je větší než 0 %. Stupeň odrazivosti světla < 0 % je možný jen po schválení. Hodnota stupně odrazivosti světla procentuálně udává množství světla, které se odrazí od povrchu (00 % = bílá, 0 % = černá). Připevnění Soklová lišta Sto-Sockelabschlussleiste se připevňuje hmoždinkami ve vzdálenosti ca 0 cm. Hmoždinky se připevňují opatrně, aby nedošlo ke zkroucení lišty. Napojování lišt Vždy se snažit připevnit soklové lišty v posledním otvoru. Pro usnadnění montáže a vytvoření dilatační spáry se doporučuje používat spojky Sto-Sockelleistenverbinder.

14 Řešení detailů Sokl Napojení pomocí soklové lišty Sokl Napojení při styku s terénem a v oblasti postřikové vody II Rohový díl Rohový díl soklové lišty Sto-Sockelabschlussleiste s hmoždinkami. Sokl s malou částí pod zemí, sklep není izolován 5 Roh budovy Na rozích budov se vyplatí použití rohových soklových lišt. Lišta se ohne a přizpůsobí tvaru rohu. Stejná lišta se používá i u zaoblených stavebních částí. lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava utěsnění podle DIN 8 95 soklová deska Sto-Sockelplatte Sto-Flexy (: s cementem) celoplošně jako lepidlo Sto-Flexyl x jako těsnící nátěr, nátěr soklu, např. StoSilco Color G nopková fólie jako ochrana proti mechanickému poškození průsaková vrstva s drenáží (zábrana proti postřiku dešťovou vodou) spád přibližně 0 cm 5cm 0-0 cm Sto-Flexyl x jako těsnící nátěr Napojení při styku s terénem a v oblasti postřikové vody I Zateplení soklu a podzemní části u vytápěného suterénu izolační deska lepící hmota soklová deska Sto-Sockelplatte armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Sto-Flexyl (: s cementem) až 5 cm nad úroveň terénu, nátěr soklu, např. StoSilco Color G 5 cm spád Zateplení soklu v oblasti postřikové vody Příprava Sto-Flexyl se míchá v poměru : s cementem. Pro nátěr v oblasti soklu do výšky ca 50 cm nad hranu terénu se materiál přiředí 0 % vody. průsaková vrstva (zábrana proti postřiku dešťovou vodou) utěsnění podle DIN 8 95 přes hranu základu s vytažením do výšky lepení pomocí Sto-Flexyl (: s cementem) drenážní deska Sto-Dränplatte drenáž (schématicky) DIN 095 Zdrsnění povrchu Po zaschnutí nátěru, viz obr., se hladítkem nanese nenaředěný Sto- Flexyl (: s cementem) jako lepící hmota a odtrháváním hladítka se zdrsní povrch.

15 Řešení detailů Sokl Zateplení soklu v oblasti postřikové vody Vnější stěna / různá řešení Oblast ohrožená poškozením nárazy Lepení Soklová deska Sto-Sockelplatte se lepí celoplošně a pevně se přitlačí na styku a do lepící hmoty. Sto-Panzergewebe V oblastech, ohrožených poškozením nárazy se doporučuje ještě dodatečné zaarmování speciální síťovinou Sto-Panzergewebe. Armování Armování pomocí StoArmat Classic a síťoviny probíhá přes soklovou desku a končí ca 0 - cm pod hranou terénu. Zpracování Speciální síťovina Sto-Panzergewebe se založí do armovací hmoty, a to na styk, nikoliv s překrytem. Teprve v druhé vrstvě je normální armovací síťovina. 5 Konečná povrchová úprava Zaarmovaná vrstva se nejprve přetře naředěným Sto-Flexyl (: s cementem), potom přijde mezinátěr Sto-Putzgrund a na závěr omítka. TIP NA VÝROBEK Sto-Panzergewebe je zesílená armovací síťovina ze skelných vláken. Zvýší odolnost v kritických oblastech a zakládá se do armovací hmoty StoArmat Classic. Roztáhněte armovací hmotu na přechodu bez této síťoviny rovně do plochy do ztracena. 6 Zásyp říčním štěrkem Aby se trochu omezil postřik soklu vodou (aby se předešlo mechanickému poškození) a aby se mohla voda vsáknout, měl by se vytvořit asi 0-0 cm široký pruh říčního písku, nahoře s většími oblázky. 5

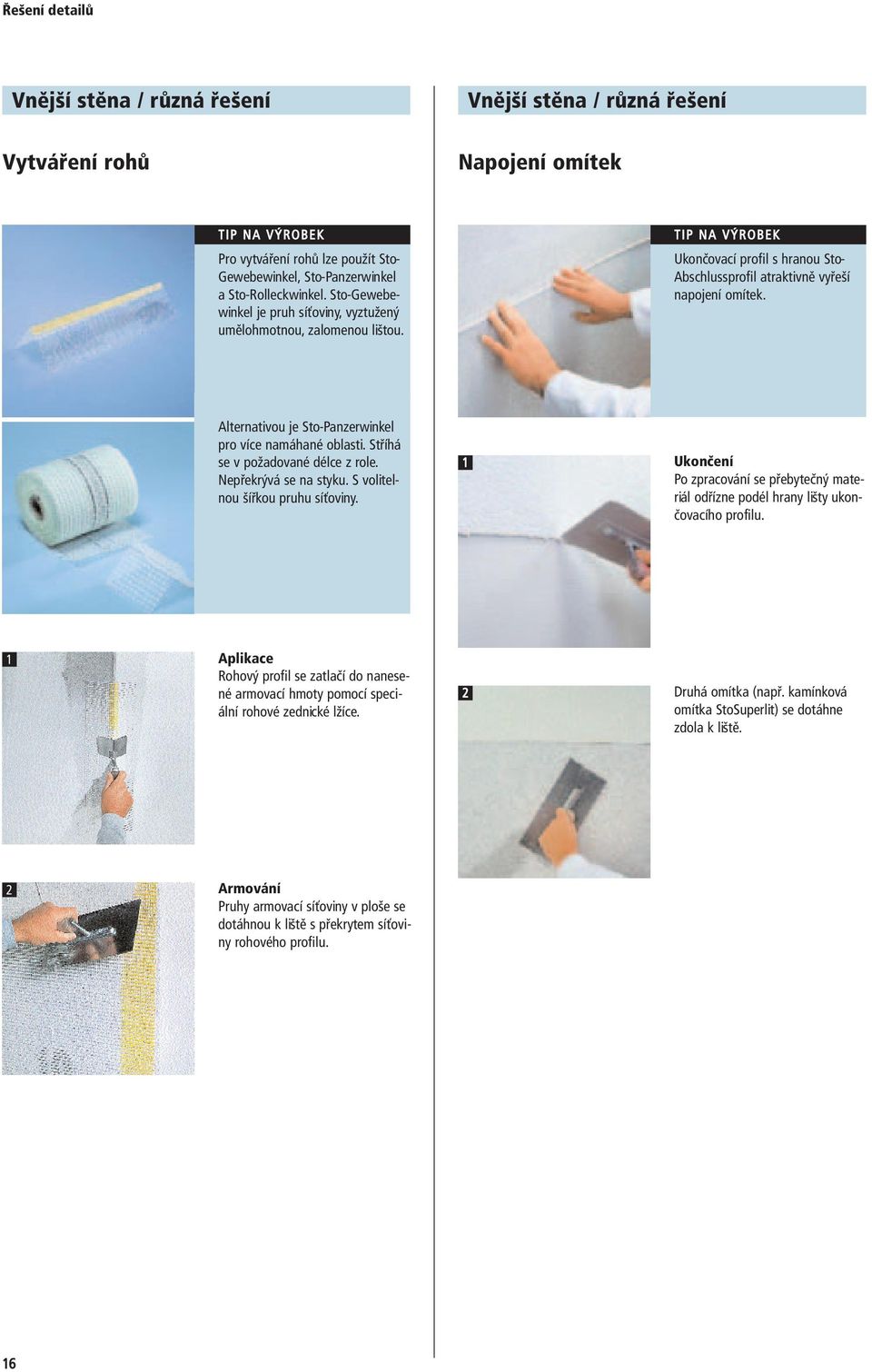

16 Řešení detailů Vnější stěna / různá řešení Vytváření rohů Vnější stěna / různá řešení Napojení omítek TIP NA VÝROBEK Pro vytváření rohů lze použít Sto- Gewebewinkel, Sto-Panzerwinkel a Sto-Rolleckwinkel. Sto-Gewebewinkel je pruh síťoviny, vyztužený umělohmotnou, zalomenou lištou. TIP NA VÝROBEK Ukončovací profil s hranou Sto- Abschlussprofil atraktivně vyřeší napojení omítek. Alternativou je Sto-Panzerwinkel pro více namáhané oblasti. Stříhá se v požadované délce z role. Nepřekrývá se na styku. S volitelnou šířkou pruhu síťoviny. Ukončení Po zpracování se přebytečný materiál odřízne podél hrany lišty ukončovacího profilu. Aplikace Rohový profil se zatlačí do nanesené armovací hmoty pomocí speciální rohové zednické lžíce. Druhá omítka (např. kamínková omítka StoSuperlit) se dotáhne zdola k liště. Armování Pruhy armovací síťoviny v ploše se dotáhnou k liště s překrytem síťoviny rohového profilu. 6

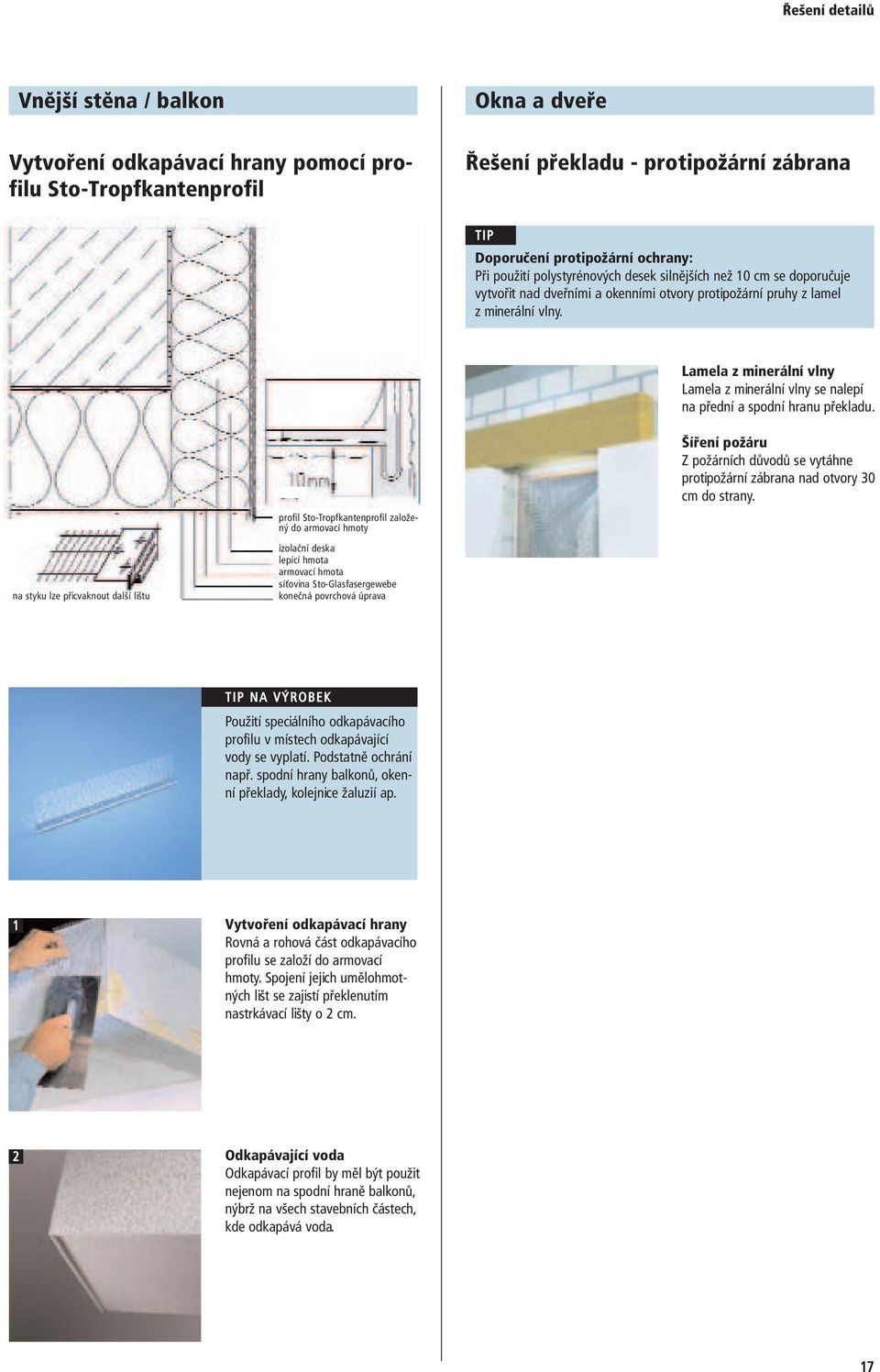

17 Řešení detailů Vnější stěna / balkon Vytvoření odkapávací hrany pomocí profilu Sto-Tropfkantenprofil Okna a dveře Řešení překladu - protipožární zábrana TIP Doporučení protipožární ochrany: Při použití polystyrénových desek silnějších než 0 cm se doporučuje vytvořit nad dveřními a okenními otvory protipožární pruhy z lamel z minerální vlny. na styku lze přicvaknout další lištu profil Sto-Tropfkantenprofil založený do armovací hmoty izolační deska lepící hmota armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Lamela z minerální vlny Lamela z minerální vlny se nalepí na přední a spodní hranu překladu. Šíření požáru Z požárních důvodů se vytáhne protipožární zábrana nad otvory 0 cm do strany. TIP NA VÝROBEK Použití speciálního odkapávacího profilu v místech odkapávající vody se vyplatí. Podstatně ochrání např. spodní hrany balkonů, okenní překlady, kolejnice žaluzií ap. Vytvoření odkapávací hrany Rovná a rohová část odkapávacího profilu se založí do armovací hmoty. Spojení jejich umělohmotných lišt se zajistí překlenutím nastrkávací lišty o cm. Odkapávající voda Odkapávací profil by měl být použit nejenom na spodní hraně balkonů, nýbrž na všech stavebních částech, kde odkapává voda. 7

18 Řešení detailů Okna a dveře Okna a dveře Okenní římsy Sto Okenní římsy Sto Vodotěsné: Díky vodotěsnému bočnímu profilu, jehož spodní část je pevně přivařená k okenní římse. Bez pnutí: Patentovaný boční profil obsahuje speciální gumovou vložku. Toto elastické uložení dokáže přebírat teplotně podmíněné délkové změny. Systémová napojení: Při napojení systému na ostatní stavební díly musí být spáry napojení utěsněny těsnící páskou. Napojení u okenního rámu Pro utěsnění spáry se olepí celá hrana, kde je přišroubována okenní římsa, speciální páskou Sto-Fensterbankband (červená). Systém Sto-Fensterbank se skládá z římsy a boční části, ve které je gumová vložka, která přebírá pnutí, podmíněná teplotními změnami. a Upevnění okenní římsy Zasadí se okenní římsa Sto-Fensterbank a upevní se k okennímu rámu speciálními šrouby. b Napojení na existující okenní římsu lepící hmota izolační deska pro ostění armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava okenní římsa Sto-Fensterbank Profi izolační hmota těsnící páska Sto-Fugendichtband D,typ 5/5-, průběžně Utěsnění spár a dutin Všechny dutiny u bočních stěn a pod římsou se vyplní výplňovou pěnou. Napojení izolačních desek K dokonalému utěsnění všech spár na styku s izolačními deskami se kolem dokola římsy a jejích bočních částí nalepí těsnící páska Sto- Fugendichtband D, typ 5/-6. 8

19 Řešení detailů Okna a dveře Okenní římsy Sto Okna a dveře Napojení u oken 5 Těsnící páska Těsnící pásku Sto-Fugendichtband nelepit na římsu tahem, protože musí mít po doražení izolačních desek ještě schopnost se roztáhnout, a tím utěsnit spáry. TIP NA VÝROBEK K utěsnění napojení u oken a dveří používat speciální lišty Sto-Anputzleisten. 6 Izolace Přesně změřit a uříznout izolační desky pro boční část okenní římsy. Pozdější plocha ostění musí končit na vnitřní hraně boční části římsy. a Lepení lišt Lišta Sto-Anputzleiste se přistřihne na správnou délku. Na boční část okenní římsy se nalepí těsnící páska, pak se odstraní ochranná fólie z lepící pásky lišty a lišta se usadí na těsnící pásku. Nakonec se Sto-Anputzleiste Profi pevně přitlačí na okenní rám. b Zasunutí izolačního materiálu Předem přiříznutý a lepidlem opatřený izolační materiál se zatlačí do otvoru a přitiskne ke Sto-Anputzleiste Profi. Zakrytí okna Fólie se samolepící páskou u Sto- Anputzleiste Profi pomáhá, aby bylo okno účelně zakryto. 9

20 Řešení detailů Okna a dveře Napojení u střechy Napojení u oken Přesah síťoviny Síťovina z profilu Sto-Anputzleiste Profi se zaarmuje armovací hmotou až k rohové liště. Je třeba počítat s překrytem min.0 cm. Těsnící páska Těsnící páskou se olepí krokve. 5 Armování rohů ostění Rohy ostění se armují síťovinou Sto-Glasfasergewebe, přičemž musí být překryt síťoviny alespoň 0 cm. Vyplnění pěnou Vyplnění otevřených spár výplňovou pěnou. Odměření délky odvětrávacího profilu Sto-Dachbelüftungsprofil. 6 Armování Síťovina z celoplošného armování se dotáhne až na hranu a zapracuje se do armovací hmoty. Armovací hmota Nanesení armovací hmoty. Sto-Dachbelüftungsprofil Zaarmování odvětrávacího profilu Sto-Dachbelüftungsprofil. 5 Optimální odvětrávání u střechy Hotové vyřešení detailu odvětrávání u střechy. 0

21 Řešení detailů Montážní prvky Lehká zatížení Montážní prvky Silná zatížení Montážní prvky pro lehká zatížení Spirály StoFix Spirale usnadňují upevnění štítků a jiných lehkých stavebních částí. Montážní prvky pro silná zatížení Prvky StoFix Quader slouží jako tlakové podložky pro těžké montážní prvky, jako např. markýzy. Vyznačení Tužkou si vyznačíme předem vyhlédnuté místo. Odstranění omítky Odstranění omítky ca cm ulehčí zašroubování StoFix Spirale, která se pak zašroubuje do izolační desky. Vyříznutí Pilkou (prořezkou) se vyřízne část již přilepené izolační desky. TIP Vrtákem nebo šroubovákem nejprve provrtat omítku a armovací hmotu se síťovinou. Vlepení Na StoFix Quader se nanese lepidlo a vtiskne se do vyříznutého otvoru. Lehké zátěže Bez problémů lze připevnit například květinové truhlíky. Uzavření spár Spáry uzavřít výplňovou pěnou. Přebytečnou pěnu odříznout a po zaschnutí přebrousit plochu do hladka. 5 Označení Než se plocha zaarmuje a než následuje konečná povrchová úprava, je třeba si místo se zabudovaným prvkem označit hřebíčkem.

22 Řešení detailů Montážní prvky Dilatační spáry budov Silná zatížení 6 Připevnění Na vyznačeném místě se příslušným vrtákem vyvrtá skrz prvek Sto- Fix Quader otvor až do pevného podkladu, vsadí se hmoždinka a šroub se dotáhne. Profil pro dilatační spáry Pro dilatační spáry v rovné ploše stěny je typ Sto-Dehnfugenprofil E, pro dilatační spáry v rohu budovy (vnitřní roh) pak Sto-Dehnfugenprofil V. Šířka spáry v rozmezí 5-0 mm. profil pro dilatační spáry Sto-Dehnfugenprofil E s oboustranným rohovým profilem lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava profil pro dilatační spáry Sto-Dehnfugenprofil V s jedním rohovým profilem konečná povrchová úprava síťovina Sto-Glasfasergewebe armovací hmota izolační deska lepící hmota

23 Řešení detailů Dilatační spáry budov Dilatační spáry budov Alternativa s těsnící páskou Založení profilu Na bok spáry a na ca 0 cm přilehlé plochy se nanese armovací hmota. Profil se zakládá zdola nahoru a vždy s překrytem cm. Konečná povrchová úprava Pro ochránění spáry před znečištěním se před nanášením omítky zastrčí do spáry proužek polystyrénu. Tak dosáhneme čistého zpracování omítky až k hraně, kde pak materiálem hladítkem odřízneme od polystyrénu, aby bylo možné jej pak vyjmout. armovací hmota bez síťoviny těsnící páska Sto-Dehnfugenband typ / lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava armovací hmota bez síťoviny těsnící páska Sto-Dehnfugenband typ / konečná povrchová úprava síťovina Sto-Glasfasergewebe armovací hmota izolační deska lepící hmota

24 Řešení detailů Dilatační spáry budov Omítky Alternativa s těsnící páskou Alternativní těsnící páska Možnost použití u spár 0-0 mm. Těsnící pásku Sto-Dehnfugenband nepřetírat, protože každý větší pohyb by vedl k porušení nátěru. Vložení těsnící pásky Armovací hmotu zapracovat až do dilatační spáry. Po zaarmování se vloží Sto-Dehnfugenband. TIP Nezpracovávejte dekorativní omítky nikdy za silného větru nebo přímého slunečního záření. Omítejte vždy mokrý do mokrého. Omítky dělejte vždy až po úplném zaschnutí armovací hmoty. Struktura škrábané omítky Omítka se nanáší v tloušťce velikosti zrna a strukturuje se pomocí odpovídajícího nářadí. Konečná povrchová úprava Těsnící páska Sto-Dehnfugenband se přelepí, pak se natáhne omítka až k hraně spáry. Po dopracování omítky se ochranná páska odstraní. Struktura rýhované omítky Strukturování se dělá hladítkem různým směrem (vodorovně, svisle nebo točením). Modelační omítka Jemnozrné omítky se po nanesení modelují štětkou, špachtlí, hladítkem nebo houbou.

25 Estetické ztvárnění Lícovky Sto Dekorativní profily Sto Celoplošné lepení Čím přesněji se udělá prvotní rozměření, tím snadněji se pracuje při pokládce. Aby se dosáhlo přesného obrazu spár, měla by se řídící šňůra natáhnout ve výšce očí. Přiřezávání profilů Dekorativní profily Sto se dají snadno řezat obloukovou pilou. a b Rozměření Pokládka začíná stanovením výškových odstupů a přesným rozměřením celé plochy. Lepení na rohu Lepící a spárovací hmota Sto-Klebe / -Fugenmörtel se nanese na roh vodorovně zubatým hladítkem. Rohové lícovky se nalepí na vazbu ve - řadách a plně se zatlačí do lepící hmoty. Lepení Lepidlo StoDeco Coll se nanese zubatým hladítkem na podklad a na profil způsobem "Floating- Buttering" (na jedno svisle, na druhé vodorovně). Než profil zaschne, doporučuje se jej podchytit hřebíčky, aby neujel. Vytlačený zbytek lepidla se po zaschnutí snadno odbrousí. Vypracování spár Zaobleným spárovacím nářadím se z vytlačeného materiálu vytvoří fabion. Tím se zabrání vniknutí vody za profil. Vypracování spár Lícovky se položí do naneseného lepidla a ve sparách se materiál vyhladí jemným štětcem nebo spárovacím nářadím. Spáry na styku profilů Fabion a spáry na styku profilů se doporučuje natřít podkladním nátěrem StoPrim Micro, který má silný hydrofobní účinek. Připevnění hmoždinkami Všechny římsové profily se musí dodatečně připevnit hmoždinkou zhruba 0 cm od kraje, hmoždinky na profil. Hlava šroubu musí být zapuštěna 5 mm do profilu. Zapuštěné místo se přetáhne lepidlem StoDeco Coll. Vytvoření překladu Odborně na vazbu položená jedna řada rohových lícovek skýtá dodatečnou estetickou variantu. TIP Případné nepatrné rozdíly ve zbarvení, podmíněné výrobou, lze omezit tím, že se berou lícovky z několika kartónů najednou. 5 Konečná povrchová úprava Abychom dostali strukturovaný povrch, natřou se profily mezinátěrem Sto-Putzgrund a poté x barvou StoDeco Color. Hladkého povrchu se dosáhne pomocí nátěrů StoDeco Color bez mezinátěru. 5

26 Estetické ztvárnění Bosované prvky Sto Bosované desky Sto Lepení Zubatým hladítkem se na podklad a bosovaný prvek nanese lepidlo postupem "Floating-Buttering" (na jedno svislé, na druhé vodorovně). Prvek se celoplošně přitlačí na stěnu. Lehkým posunem sem a tam se dosáhne přilepení po celé ploše. Prvky systému Bosovaná deska Sto-Bossenplatte (50 x 00 cm) s vyfrézovanou drážkou, bosovaná síťovina ( m), rohové části s bosáží pro vnitřní a vnější roh. TIP Na styku prvků vytvořit zbroušením hrany spáru ve tvaru V, t.j. hrany se lehkým přebroušením zešikmí. Spáry v rohové oblasti Deska se seřízne pod úhlem 5 např. pomocí řezacího zařízení Inocut. Pokládka Zbytky lepidla se po zaschnutí odbrousí. Zaarmování rohů Tvarované rohové detaily ze síťoviny se speciálním hladítkem Sto-Bossenkelle zatlačí do armovací hmoty StoArmat Classic. Armování spár Spáry v bosážích se zaarmují speciální síťovinou Sto-Bossengewebe. Potom se hladítkem zatlačí do armovací hmoty. Konečná povrchová úprava Abychom dostali strukturovaný povrch, natřou se profily mezinátěrem Sto-Putzgrund a poté x barvou StoDeco Color. Hladkého povrchu se dosáhne pomocí nátěrů StoDeco Color bez mezinátěru. TIP Po zaarmování spár bosáží se doporučuje přepracovat síťovinu ve sparách pomocí mírně naředěné armovací hmoty StoArmat Classic hladítkem Sto-Bossenkelle. Tím se dosáhne dokonalého překrytí síťoviny a bosáže budou hladší. TIP Jak u dekorativních profilů Sto, tak i bosovaných prvků Sto doporučujeme hrany a styky před konečnou úpravou natřít podkladní nátěrem StoPrim Micro. 6

27 Estetické ztvárnění Bosované desky Sto Keramické obklady Armování v ploše Armování v ploše bosovaných desek se provádí pomocí síťoviny Sto-Glasfasergewebe a armovací hmoty StoArmat Classic. Připevnění hmoždinkami Při povrchové úpravě keramickými obklady se zásadně připevňují desky hmoždinkami přes armovací síťovinu. Hlavy hmoždinek se zastěrkují, a potom se lepí obklady lepidlem StoColl KM. 5a Konečná povrchová úprava Nejdříve se spáry natřou ve zvoleném barevném odstínu, po zaschnutí se spáry přelepí páskou, aby se nezamazaly při následné povrchové úpravě ploch omítkou Stolit nebo StoSilco. Na závěr se ochranná páska odstraní. Pokládka Předpokladem pro správné rozložení obkladů je přesné rozměření. 5b a Spárování Na hladké, glazované obklady nebo dlaždice se celoplošně nanese spárovací materiál StoColl FM-S tak, aby vyplnil spáry. Na ploše se pak omyje. 5c b Popískované, hrubé obklady se spárují materiálem StoColl FM-K jen ve sparách a ty se dopracují speciálním spárovacím nářadím. TIP Vzhledem ke značné hmotnosti povrchové úpravy s obklady se musí zateplovací systém připevňovat hmoždinkami přes síťovinu. 7
