1 Fasáda Fasádní zateplovací systémy Zpracování Fasádní zateplovací systém StoTherm Vario

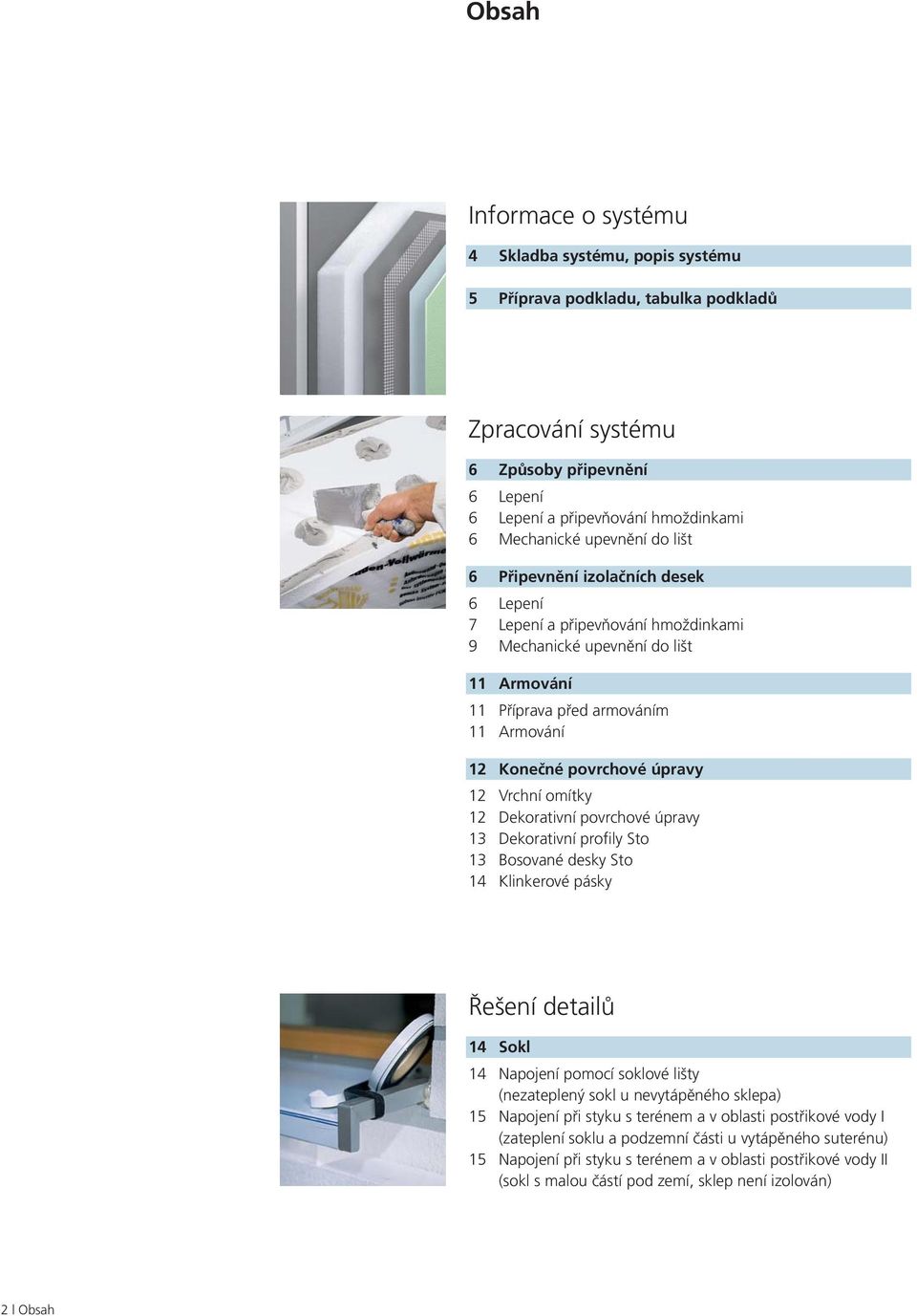

2 Obsah Informace o systému Skladba systému, popis systému 5 Příprava podkladu, tabulka podkladů Zpracování systému 6 Způsoby připevnění 6 Lepení 6 Lepení a připevňování hmoždinkami 6 Mechanické upevnění do lišt 6 Připevnění izolačních desek 6 Lepení 7 Lepení a připevňování hmoždinkami 9 Mechanické upevnění do lišt Armování Příprava před armováním Armování Konečné povrchové úpravy Vrchní omítky Dekorativní povrchové úpravy Dekorativní profily Sto Bosované desky Sto Klinkerové pásky Řešení detailů Sokl Napojení pomocí soklové lišty (nezateplený sokl u nevytápěného sklepa) 5 Napojení při styku s terénem a v oblasti postřikové vody I (zateplení soklu a podzemní části u vytápěného suterénu) 5 Napojení při styku s terénem a v oblasti postřikové vody II (sokl s malou částí pod zemí, sklep není izolován) Obsah

3 Řešení detailů 7 Vnější stěna / systémová řešení 7 Oblast ohrožená poškozením nárazy 7 Řešení detailů 8 Napojení omítek 8 Vnější stěna / balkon 8 Vytvoření odkapávací hrany pomocí profilu Sto-Tropfkantenprofil 9 Okna a dveře 9 Okenní římsy Sto 0 Napojení u oken Střecha Napojení u střechy Uzávěr otvorů po kotvách lešení Dilatační spáry budov Dilatační profily 6 Těsnící páska 8 Montážní prvky 8 Lehká zatížení 0 Silná zatížení Všeobecné pokyny Všechny výpovědi a hodnoty jsou Sto AG pečlivě odzkoušeny a odpovídají současnému stavu techniky, vědeckým poznatkům a praxi. Představují všeobecné pokyny a nevztahují se na konkrétní, objektově specifický případ. Zejména se nejedná o záruky; údaje vyplývají bez záruky jejich přenositelnosti na konkrétní případ aplikace. Pro informace vztahující se ke konkrétnímu objektu se prosím obracejte na odborné poradce firmy Sto. Nepoužívejte nesystémové materiály. Evropské technické schválení platí pouze pro pečlivě vzájemně sladěnou skladbu systémových komponent Sto. Dbejte prosím platných aktuálních technických listů uváděných výrobků. Při novém vydání ztrácí tato tiskovina svoji platnost. Obsah

4 Skladba systému Popis systému StoTherm Vario Fasádní zateplovací systém s izolací z polystyrénu Použití Staré zástavby i novostavby (do max. výšky m) druh stěny: zdivo (beton, vápenopískové cihly, cihly, pórobeton), panelová zástavba (třívrstvá deska), pohledové zdivo a dřevěné montované domy nerovnosti do cm tloušťka izolantu do 00 mm příp. do 00 mm s keramickým obkladem 5 6* Lepení: StoLevell Uni nebo Sto-Baukleber nebo StoLevell Duo plus minerální lepící malta Zateplení polystyrénovými deskami těžko zápalné (WLG 0, 05 a 00) Armování: armovací hmota: StoLevell Uni/StoLevell Duo plus minerální armovací hmota armovací síťovina: Sto-Glasfasergewebe alternativa: Sto-Abschirmgewebe AES Funkce má vysokou izolační schopnost a vysokou odolnost proti povětrnostním podmínkám proti mikroorganismům (řasy a plísně) s dvojnásobným ochranným nátěrem vysoce odolný proti tvorbě trhlin mechanicky odolný vysoká propustnost vodních par a CO těžko zápalný Vzhled minerální omítky a silikátové omítky stupeň odrazivosti světla > 0 % omezeně tónovatelný dle StoColor Systému dekorativní profi ly Sto bosované desky Sto Sto obklady z přírodního kamene, Sto keramické obkladačky/desky lícovky Sto Zpracování rozsáhlá řešení detailů racionální zpracování s využitím strojové technologie Mezinátěr: StoPrep Miral nebo Sto-Putzgrund 5 Konečná povrchová úprava: StoSil K / R / MP nebo StoMiral K / R silikátová a minerální vrchní omítka EN 998 pro všechny podklady Stolit K / R / MP nebo StoMarlit K / R s mezinátěrem Sto-Putzgrund organické vrchní omítky StoSilco K / R s mezinátěrem Sto-Putzgrund silikonově pryskyřičná vrchní omítka 6 Konečný nátěr *není znázorněn se StoLotusan Color G, Sto Silco Color G nebo StoColor Jumbosil (je-li žádoucí) Skladba systému

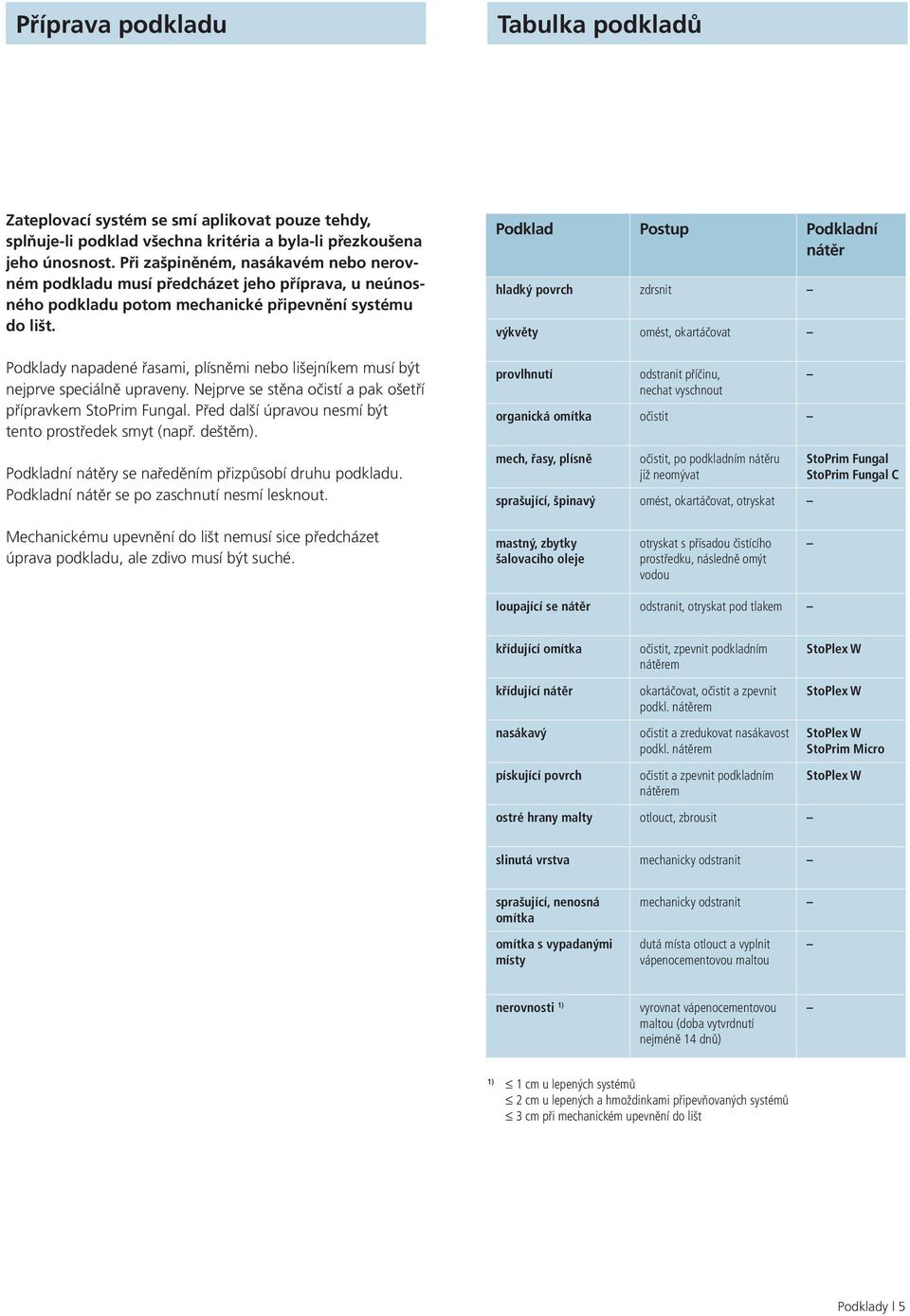

5 Příprava podkladu Tabulka podkladů Zateplovací systém se smí aplikovat pouze tehdy, splňuje-li podklad všechna kritéria a byla-li přezkoušena jeho únosnost. Při zašpiněném, nasákavém nebo nerovném podkladu musí předcházet jeho příprava, u neúnosného podkladu potom mechanické připevnění systému do lišt. Podklady napadené řasami, plísněmi nebo lišejníkem musí být nejprve speciálně upraveny. Nejprve se stěna očistí a pak ošetří přípravkem StoPrim Fungal. Před další úpravou nesmí být tento prostředek smyt (např. deštěm). Podkladní nátěry se naředěním přizpůsobí druhu podkladu. Podkladní nátěr se po zaschnutí nesmí lesknout. Podklad Postup Podkladní nátěr hladký povrch zdrsnit výkvěty omést, okartáčovat provlhnutí odstranit příčinu, nechat vyschnout organická omítka očistit mech, řasy, plísně očistit, po podkladním nátěru již neomývat sprašující, špinavý omést, okartáčovat, otryskat StoPrim Fungal StoPrim Fungal C Mechanickému upevnění do lišt nemusí sice předcházet úprava podkladu, ale zdivo musí být suché. mastný, zbytky šalovacího oleje otryskat s přísadou čistícího prostředku, následně omýt vodou loupající se nátěr odstranit, otryskat pod tlakem křídující omítka křídující nátěr nasákavý pískující povrch očistit, zpevnit podkladním nátěrem okartáčovat, očistit a zpevnit podkl. nátěrem očistit a zredukovat nasákavost podkl. nátěrem očistit a zpevnit podkladním nátěrem StoPlex W StoPlex W StoPlex W StoPrim Micro StoPlex W ostré hrany malty otlouct, zbrousit slinutá vrstva mechanicky odstranit sprašující, nenosná omítka mechanicky odstranit omítka s vypadanými místy dutá místa otlouct a vyplnit vápenocementovou maltou nerovnosti ) vyrovnat vápenocementovou maltou (doba vytvrdnutí nejméně dnů) ) cm u lepených systémů cm u lepených a hmoždinkami připevňovaných systémů cm při mechanickém upevnění do lišt Podklady 5

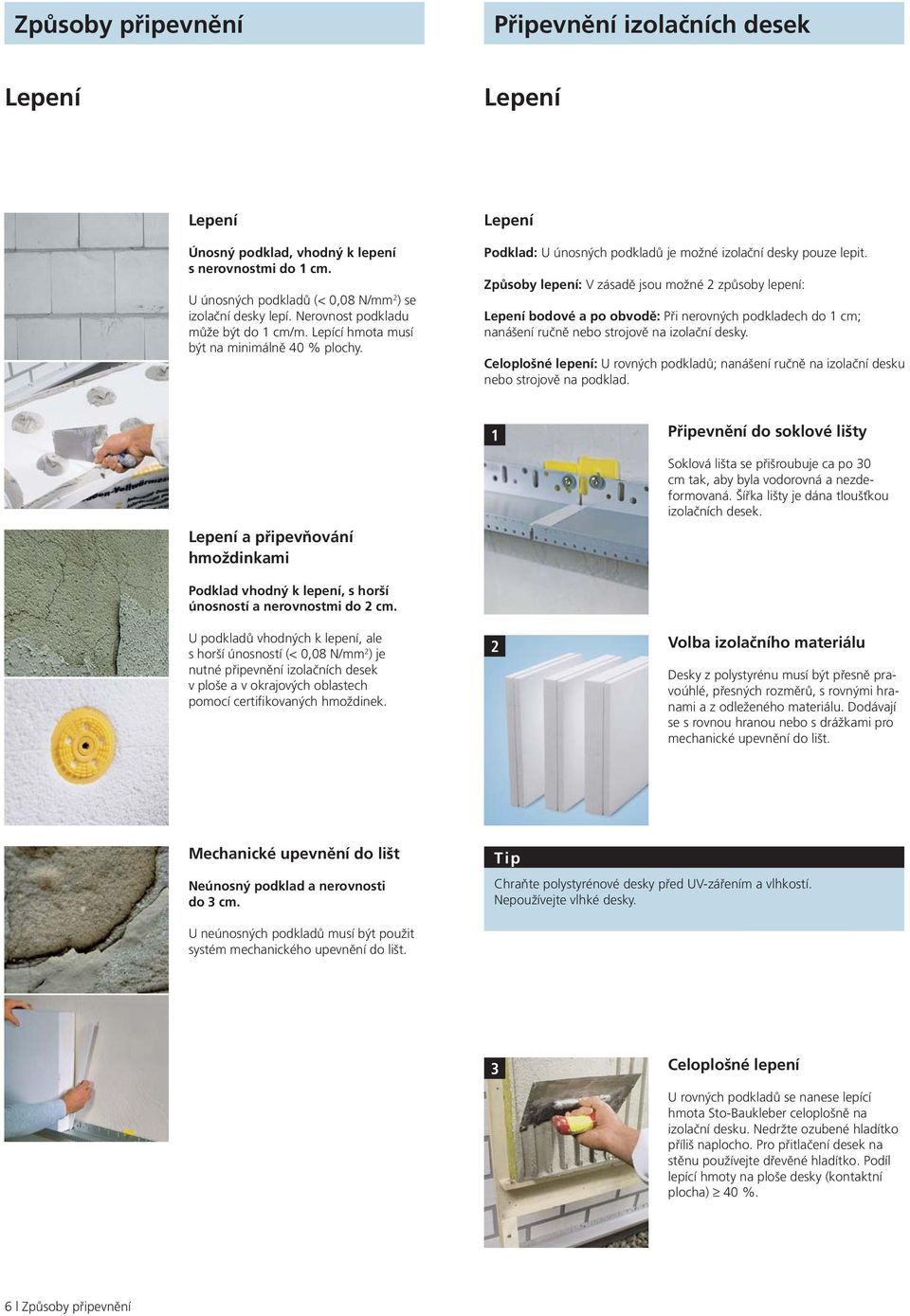

6 Způsoby připevnění Připevnění izolačních desek Lepení Lepení Lepení Únosný podklad, vhodný k lepení s nerovnostmi do cm. U únosných podkladů (< 0,08 N/mm ) se izolační desky lepí. Nerovnost podkladu může být do cm/m. Lepící hmota musí být na minimálně 0 % plochy. Lepení Podklad: U únosných podkladů je možné izolační desky pouze lepit. Způsoby lepení: V zásadě jsou možné způsoby lepení: Lepení bodové a po obvodě: Při nerovných podkladech do cm; nanášení ručně nebo strojově na izolační desky. Celoplošné lepení: U rovných podkladů; nanášení ručně na izolační desku nebo strojově na podklad. Připevnění do soklové lišty Lepení a připevňování hmoždinkami Soklová lišta se přišroubuje ca po 0 cm tak, aby byla vodorovná a nezdeformovaná. Šířka lišty je dána tloušťkou izolačních desek. Podklad vhodný k lepení, s horší únosností a nerovnostmi do cm. U podkladů vhodných k lepení, ale s horší únosností (< 0,08 N/mm ) je nutné připevnění izolačních desek v ploše a v okrajových oblastech pomocí certifikovaných hmoždinek. Volba izolačního materiálu Desky z polystyrénu musí být přesně pravoúhlé, přesných rozměrů, s rovnými hranami a z odleženého materiálu. Dodávají se s rovnou hranou nebo s drážkami pro mechanické upevnění do lišt. Mechanické upevnění do lišt Neúnosný podklad a nerovnosti do cm. Tip Chraňte polystyrénové desky před UV-zářením a vlhkostí. Nepoužívejte vlhké desky. U neúnosných podkladů musí být použit systém mechanického upevnění do lišt. Celoplošné lepení U rovných podkladů se nanese lepící hmota Sto-Baukleber celoplošně na izolační desku. Nedržte ozubené hladítko příliš naplocho. Pro přitlačení desek na stěnu používejte dřevěné hladítko. Podíl lepící hmoty na ploše desky (kontaktní plocha) 0 %. 6 Způsoby připevnění

7 Připevnění izolačních desek Připevnění izolačních desek Lepení Lepení a připevňování hmoždinkami 5 Lepení bodové a po obvodě U podkladů s nerovnostmi ± cm se nanese lepící hmota po obvodě a 6 body na ploše desky (lepící hmota na minimálně 0 % plochy). Pokládání desek Izolační desky se kladou zdola nahoru a přiráží se těsně k sobě, na rozích budov na vazbu. Desky se pevně přitlačí na stěnu. Vytlačená lepící hmota se odstraní, aby se zabránilo vzniku tepelných mostů. Podklad: U únosných podkladů může následovat dodatečné připevnění hmoždinkami. U neúnosných podkladů musí být použity certifikované hmoždinky. Hloubka zakotvení: Podle certifikátu musí být hmoždinka zakotvena v masivní části zdiva v požadované hloubce. Obklady a stará omítka nepatří mezi vhodný podklad pro zakotvení. Měření vytažení: U podkladů, kde máme pochyby o správném zakotvení hmoždinek se na objektu musí proměřit pevnost při vytažení. Klasifikace hmoždinek: Délka a průměr hmoždinky závisí na příslušném druhu podkladu, popř. izolačním materiálu. Počet hmoždinek záleží na výšce, popř. na poloze (plocha, okraj budovy). Hmoždinky se připevňují před nanesením armovací hmoty se síťovinou. Dbejte na pravidelné rozmístění hmoždinek. Tip Zabránění tepelným mostům: vytlačenou lepící hmotu hned odstranit. Fasádní zateplovací systém, lepený a připevňovaný hmoždinkami konstrukce stěny hmoždinka Sto-Thermodüdel UEZ čepička Sto-Thermorondelle EPS lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe mezinátěr (je-li nutný) konečná povrchová úprava Připevnění izolačních desek 7

8 Připevnění izolačních desek Připevnění izolačních desek Lepení a připevňování hmoždinkami Varianta I Lepení a připevňování hmoždinkami Varianta II Připevňování termohmoždinkami Sto: systém k zabránění prokreslení hmoždinek Redukování tepelných mostů a zabránění prokreslení hmoždinek při použití zapuštěných hmoždinek se zakrytím čepičkou z izolačního materiálu. Zde speciální vrták Sto-Thermo Senkfräser, hmoždinka a čepička Sto-Thermo-Rondelle EPS. Postup se speciální hmoždinkou Nejprve se obvyklým způsobem vyvrtá otvor pro trn hmoždinky. Připevňování termohmoždinek Sto-Thermo Senkfräser se přirazí k izolační desce a při kontaktu s podkladem se vyvrtá otvor pro čepičku. Nasadí se hmoždinka Sto-Thermodübel UEZ 8/60. Použití zatloukací hmoždinky Použije se certifikovaná zatloukací hmoždinka a hlava hmoždinky se zakryje čepičkou Sto-Thermo-Rondelle EPS. Hmoždinka Sto-Thermodübel se zavrtá speciálním vrtákem Sto- Thermodübel MT, který ji současně zapustí do přesně stanovené a vždy stejné hloubky. Odpadá tedy nepříjemný prach z frézování, neboť izolační materiál je stlačen. Čepička se přebrousí do roviny. Hmoždinky se neprokreslí na omítce a minimalizují se tepelné mosty. Nakonec se otvor nad hlavou hmoždinky zaklopí čepičkou z polystyrénu. Výsledkem je utěsněná a rovná izolační deska, která zabraňuje dodatečnému prokreslení hmoždinek na fasádě. 8 Připevnění izolačních desek

9 Připevnění izolačních desek Připevnění izolačních desek Lepení a připevňování hmoždinkami Varianta III Mechanické upevnění do lišt Připevnění hmoždinky Připevnit hmoždinku tak, aby byla v rovině s izolačním materiálem, pokud nelze použít variantu I nebo II. Podklad: Podklady, které nejsou vhodné pro lepení, lze zateplovat mechanicky do lišt. Toto je vhodné zejména tam, kde by byla příprava podkladu velmi náročná (otlučení staré omítky). šroubovací hmoždinka Sto přídržná, vodorovná lišta Sto-Halteleiste svislá, spojovací lišta Sto-Verbindungsleiste konstrukce stěny stará omítka (neúnosná) lepící hmota izolační deska (pro mechanické upevnění) armovací hmota síťovina Sto-Glasfasergewebe mezinátěr (je-li žádoucí) konečná povrchová úprava Mechanické upevnění do lišt Izolační desky se připevní pomocí výchozí soklové lišty, přídržných lišt, spojovacích lišt a certifikovaných hmoždinek (odstup šroubů ca 0 cm). Izolace Používají se desky typu M s vyfrézovanou drážkou. Jinak lze vytvořit drážku do běžných desek pomocí Sto-Nuthobel. Připevnění izolačních desek 9

10 Připevnění izolačních desek Připevnění izolačních desek Mechanické upevnění do lišt Mechanické upevnění do lišt Lepení izolačních desek Na desku se nanese jedním bodem lepidlo (0 % plochy desky) a popř. se podle výšky objektu připevní hmoždinkou. 7 Vytvoření drážky Pokud se desky přiřezávají, je potřeba vytvořit na hraně drážku pro spojovací nebo přídržné lišty pomocí Sto-Nuthobel. Spojovací lišty Aby byly desky stabilní, musí se propojit svislými, spojovacími lištami. Tip Mechanické upevnění do lišt se nabízí všude tam, kde by bylo otlučení staré omítky velmi nákladné. 5 Vyfrézování drážky Drážka je ve stejné vzdálenosti jako hrana přidržené lišty. Svislé, spojovací lišty slouží ke stabilizaci izolačních desek a dosažení rovné vnější plochy. 6 Připevnění přidržených lišt Po upevnění první řady izolačních desek se do horní drážky desek zastrčí přídržná lišta a připevní hmoždinkou. Nerovnosti podkladu se vyrovnají vkládáním podložek. Izolační desky v okrajové části se připevní hmoždinkami podle schématu. 0 Připevnění izolačních desek

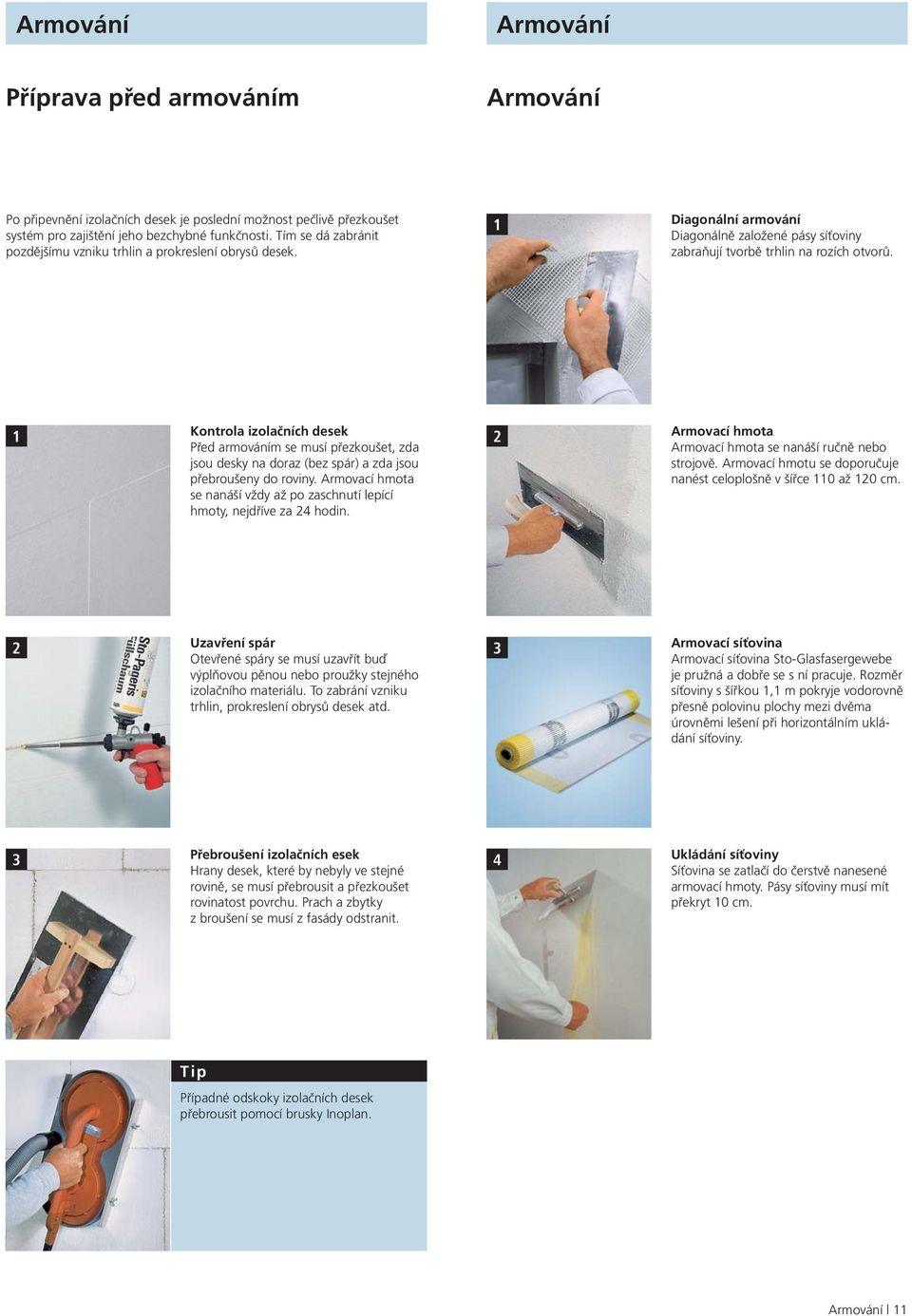

11 Armování Armování Příprava před armováním Armování Po připevnění izolačních desek je poslední možnost pečlivě přezkoušet systém pro zajištění jeho bezchybné funkčnosti. Tím se dá zabránit pozdějšímu vzniku trhlin a prokreslení obrysů desek. Diagonální armování Diagonálně založené pásy síťoviny zabraňují tvorbě trhlin na rozích otvorů. Kontrola izolačních desek Před armováním se musí přezkoušet, zda jsou desky na doraz (bez spár) a zda jsou přebroušeny do roviny. Armovací hmota se nanáší vždy až po zaschnutí lepící hmoty, nejdříve za hodin. Armovací hmota Armovací hmota se nanáší ručně nebo strojově. Armovací hmotu se doporučuje nanést celoplošně v šířce 0 až 0 cm. Uzavření spár Otevřené spáry se musí uzavřít buď výplňovou pěnou nebo proužky stejného izolačního materiálu. To zabrání vzniku trhlin, prokreslení obrysů desek atd. Armovací síťovina Armovací síťovina Sto-Glasfasergewebe je pružná a dobře se s ní pracuje. Rozměr síťoviny s šířkou, m pokryje vodorovně přesně polovinu plochy mezi dvěma úrovněmi lešení při horizontálním ukládání síťoviny. Přebroušení izolačních esek Hrany desek, které by nebyly ve stejné rovině, se musí přebrousit a přezkoušet rovinatost povrchu. Prach a zbytky z broušení se musí z fasády odstranit. Ukládání síťoviny Síťovina se zatlačí do čerstvě nanesené armovací hmoty. Pásy síťoviny musí mít překryt 0 cm. Tip Případné odskoky izolačních desek přebrousit pomocí brusky Inoplan. Armování

12 Konečná povrchová úprava Konečná povrchová úprava Vrchní omítky Struktury omítky Dekorativní povrchové úpravy Konečná povrchová úprava se nanáší po proschnutí armovací hmoty. Napojení omítky, vždy mokrý do mokrého. Konečnou omítku nezpracovávat při silném větru nebo přímém slunečním ozáření plochy, neboť by to mohlo vést k tvorbě vlasových trhlin v omítce, případně k viditelným napojením. Struktura škrábané omítky Škrábaná omítka se natahuje na sílu zrna a strukturuje se odpovídajícím nářadím. Mezinátěr Pigmentovaný mezinátěr se nanáší válečkem na proschnutou vrstvu armovací hmoty. Struktura rýhované omítky Rýhované omítky lze po nanesení strukturovat různými způsobem (vodorovně, svisle nebo točením). Minerální vrchní omítka Plněná vrchní omítka dle EN 998. Vysoce propustná pro vodní páru a CO, odolávající povětrnostním podmínkám, na přání s nastavením proti řasám a plísním, s preventivním a zpomalujícím účinkem. Modelační omítka Jemně plněné omítky se po nanesení strukturují různými způsoby, např. štětkou, špachtlí, hladítkem nebo houbou. Silikátová vrchní omítka Vysoce propustná pro vodní páru CO, odolávající povětrnostním podmínkám, na přání s nastavením proti řasám a plísním, s preventivním a zpomalujícím účinkem. Tip Stupeň odrazivosti světla U zateplovacích systémů se smí používat jen barevné odstíny, jejichž stupeň odrazivosti světla je větší než 0 %. Stupeň odrazivosti světla < 0 % je možný jen po schválení. Hodnota stupně odrazivosti světla procentuálně udává množství světla, které se odrazí od povrchu (00 % = bílá, 0 % = černá). Konečná povrchová úprava

13 Konečná povrchová úprava Konečná povrchová úprava Dekorativní profily Sto Bosované prvky Sto Přiřezávání profilů Dekorativní profily Sto se dají snadno řezat obloukovou pilou. Lepení Ozubeným hladítkem se na podklad a bosovaný prvek nanese lepidlo postupem Floating-Buttering (na jedno svisle, na druhé vodorovně). Prvek se celoplošně přitlačí na stěnu. Lehkým posunem sem a tam se dosáhne přilepení po celé ploše. Lepení Lepidlo StoDeco Coll se nanese ozubeným 6mm hladítkem na podklad a na profil způsobem Floating- Buttering (na jedno svisle, na druhé vodorovně). Než profil zaschne, doporučuje se jej zachytit hřebíčky, aby nesjel. Vytlačený zbytek lepidla se po zaschnutí snadno odbrousí. Tip Na styku prvků vytvořit zbroušením hrany spárů ve tvaru V, tj. hrany se lehkým přebroušením zešikmí. Vytvoření spár Zaobleným spárovacím nářadím se z vytlačeného materiálu vytvoří fabion. Tím se zabrání vniknutí vody za profil. Pokládka Zbytky lepidla se po zaschnutí odbrousí. Spáry na styku profilů Fabion a spáry na styku profilů se doporučuje natřít podkladním nátěrem StoPrim Micro, který má silný hydrofobní účinek. Připevnění hmoždinkami Všechny římsové profily se musí dodatečně připevnit hmoždinkou zhruba 0 cm od kraje, hmoždinky na profil. Hlava šroubu musí být zapuštěna 5 mm do profilu. Zapuštěné místo se zašpachtluje lepidlem StoDeco Coll. Podkladní nátěr, mezinátěr a konečná povrchová úprava Dle požadované struktury povrchu použijeme jako podkladní nátěr Sto-Putzgrund (hrubý) nebo StoColor Maxicryl (hladká). Následuje mezinátěr a konečný nátěr se StoColor Maxicryl. 5 Konečná povrchová úprava Abychom dostali strukturovaný povrch, natřou se profily mezinátěrem Sto- Putzgrund a poté x barvou StoColor Maxicryl. Hladkého povrchu se dosáhne pomocí nátěrů StoColor Maxicryl bez mezinátěru. Tip Jak u dekorativních profilů Sto, tak i bosovaných prvků Sto doporučuje hrany a styky před konečnou úpravu natřít podkladním nátěrem StoPrim Micro. Konečná povrchová úprava

14 Sokl Sokl Klinkerové pásky Napojení pomocí soklové lišty Připevnění hmoždinkami Při povrchové úpravě keramickými obklady se zásadně připevňují desky hmoždinkami přes armovací síťovinu. Hlavy hmoždinek se zastěrkují, a potom se lepí obklady lepidlem StoColl KM. Nezateplený sokl u nevytápěného sklepa izolaci zatáhnout ca cm pod strop sklepa! (pro zamezení tepelným mostům) a Pokládka Předpokladem pro správné rozložení obkladů je přesné rozměření. Spárování Na hladké, glazované obklady nebo dlaždice se celoplošně nanese spárovací materiál StoColl FM-S tak, aby vyplnil spáry. Na ploše se pak omyje. spád lepicí hmota armovací hmota síťovina Sto-Glasfasergewebe hmoždinka soklová lišta Sto-Sockelabschlussleiste uzavírací popř. soklová omítka a následná ochrana proti vlhkosti, např. StoSilco Fill nebo kamínková omítka zábrana proti postřiku dešťovou vodou b Popískované, hrubé klinkerové pásky se spárují materiálem StoColl FM-K jen ve spárách a ty se dopracují speciálním spárovacím nářadím. Tip Vzhledem ke značné hmotnosti povrchové úpravy s obklady se musí zateplovací systém připevňovat hmoždinkami přes síťovinu. Konečná povrchová úprava

15 Sokl Sokl Napojení pomocí soklové lišty Napojení při styku s terénem a v oblasti postřikové vody I + II Před zahájením zateplování se stanoví výška soklu a vyznačí se, např. šňůrou. Je třeba dbát, aby byly soklové lišty montovány vodorovně a aby byla lišta čistá. Nerovnosti povrchu se vyrovnají podložkami Sto-Unterlegscheiben. Zateplení soklu a podzemní části u vytápěného suterénu 5 cm izolační deska lepící hmota soklová deska Sto-Sockelplatte armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Sto-Flexyl (: s cementem) až 5 cm nad úroveň terénu nátěr soklu, např. StoSilco Color G spád Připevnění Soklová lišta Sto-Sockelabschlussleiste se připevňuje hmoždinkami ve vzdálenosti ca 0 cm. Hmoždinky se připevňují opatrně, aby nedošlo ke zkroucení lišty. průsaková vrstva (zábrana proti postřiku dešťovou vodou) utěsnění podle DIN 8 95 přes hranu základu s vytažením do výšky lepení pomocí Sto-Flexyl (: s cementem) drenážní deska Sto- Dränplatte drenáž (schematicky) DIN 095 Napojování lišt Vždy se snažit připevnit soklové lišty v posledním otvoru. Pro usnadnění montáže a vytvoření dilatační spáry se doporučuje používat spojky Sto-Sockelleistenverbinder. Sokl s malou částí pod zemí, sklep není izolován 5 Rohový díl Rohový díl soklové lišty Sto-Sockelabschlussleiste s hmoždinkami. Roh budovy Na rozích budovy se vyplatí použití rohových soklových lišt. Lišta se ohne a přizpůsobí tvaru rohu. Stejná lišta se používá i u zaoblených stavebních částí. lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava utěsnění podle DIN 895 soklová deska Sto-Sockel-platte- Sto-Flexyl (: s cementem) cca 0cm celoplošně jako lepidlo Sto-Flexyl x jako těsnící nátěr, nátěr soklu Sto-Silco Color G nopková fólie jako ochrana proti mechanickému poškození průsaková vrstva s drenáží (zábrana proti postřiku dešťovou vodou) 5 cm spád 0 0 cm StoFlexyl x jako těsnící nátěr Sokl 5

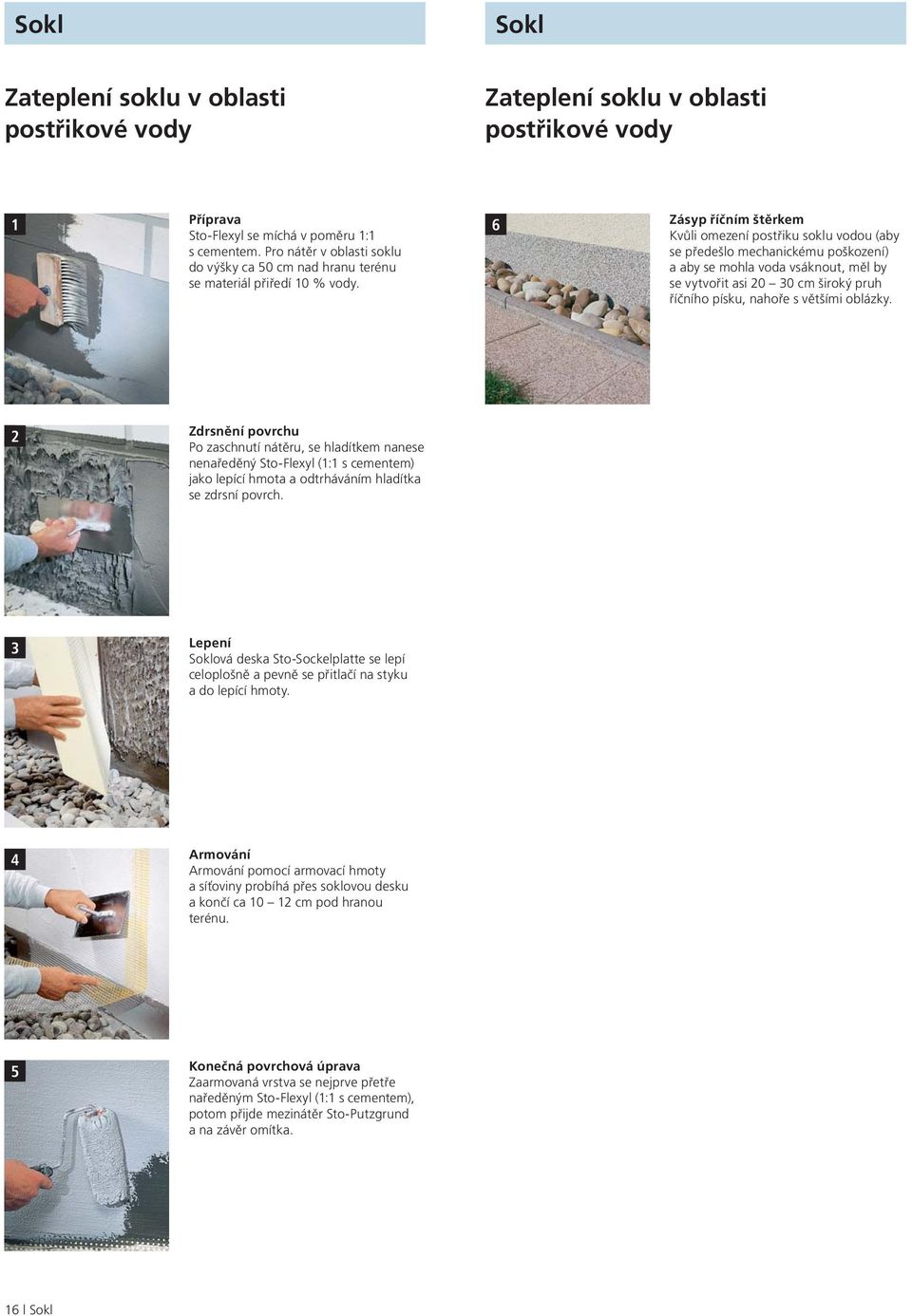

16 Sokl Sokl Zateplení soklu v oblasti postřikové vody Zateplení soklu v oblasti postřikové vody Příprava Sto-Flexyl se míchá v poměru : s cementem. Pro nátěr v oblasti soklu do výšky ca 50 cm nad hranu terénu se materiál přiředí 0 % vody. 6 Zásyp říčním štěrkem Kvůli omezení postřiku soklu vodou (aby se předešlo mechanickému poškození) a aby se mohla voda vsáknout, měl by se vytvořit asi 0 0 cm široký pruh říčního písku, nahoře s většími oblázky. Zdrsnění povrchu Po zaschnutí nátěru, se hladítkem nanese nenaředěný Sto-Flexyl (: s cementem) jako lepící hmota a odtrháváním hladítka se zdrsní povrch. Lepení Soklová deska Sto-Sockelplatte se lepí celoplošně a pevně se přitlačí na styku a do lepící hmoty. Armování Armování pomocí armovací hmoty a síťoviny probíhá přes soklovou desku a končí ca 0 cm pod hranou terénu. 5 Konečná povrchová úprava Zaarmovaná vrstva se nejprve přetře naředěným Sto-Flexyl (: s cementem), potom přijde mezinátěr Sto-Putzgrund a na závěr omítka. 6 Sokl

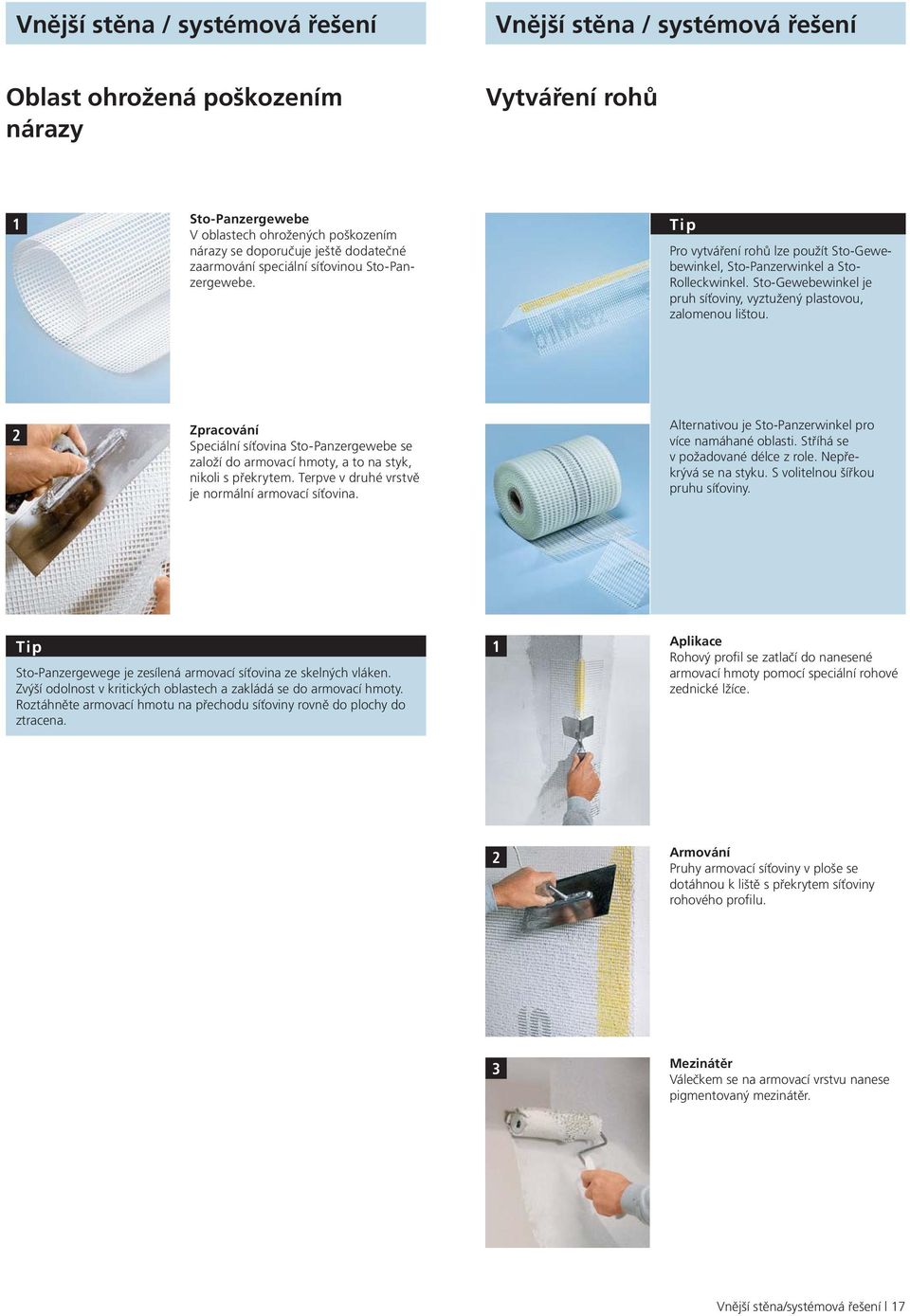

17 Vnější stěna / systémová řešení Vnější stěna / systémová řešení Oblast ohrožená poškozením nárazy Vytváření rohů Sto-Panzergewebe V oblastech ohrožených poškozením nárazy se doporučuje ještě dodatečné zaarmování speciální síťovinou Sto-Panzergewebe. Tip Pro vytváření rohů lze použít Sto-Gewebewinkel, Sto-Panzerwinkel a Sto- Rolleckwinkel. Sto-Gewebewinkel je pruh síťoviny, vyztužený plastovou, zalomenou lištou. Zpracování Speciální síťovina Sto-Panzergewebe se založí do armovací hmoty, a to na styk, nikoli s překrytem. Terpve v druhé vrstvě je normální armovací síťovina. Alternativou je Sto-Panzerwinkel pro více namáhané oblasti. Stříhá se v požadované délce z role. Nepřekrývá se na styku. S volitelnou šířkou pruhu síťoviny. Tip Sto-Panzergewege je zesílená armovací síťovina ze skelných vláken. Zvýší odolnost v kritických oblastech a zakládá se do armovací hmoty. Roztáhněte armovací hmotu na přechodu síťoviny rovně do plochy do ztracena. Aplikace Rohový profil se zatlačí do nanesené armovací hmoty pomocí speciální rohové zednické lžíce. Armování Pruhy armovací síťoviny v ploše se dotáhnou k liště s překrytem síťoviny rohového profilu. Mezinátěr Válečkem se na armovací vrstvu nanese pigmentovaný mezinátěr. Vnější stěna/systémová řešení 7

18 Vnější stěna / systémová řešení Vnější stěna / balkon Napojení omítek Vytvoření odkapávací hrany pomocí profilu Sto-Tropfkantenprofil Tip Ukončovací profil s hranou Sto- Abschlussprofil F atraktivně vyřeší napojení omítek. Ukončení Po zpracování se přebytečný materiál odřízne podél hrany lišty ukončovacího profilu. na styku lze přicvaknout další profil Sto-Tropfkantenprofil založebý do armovací hmoty izolační deska lepící hmota armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Druhá omítka (např. kamínková omítka StoSuperlit) se dotáhne zdola k ukončovacímu profilu Sto-Putz Abschlussprofil F. Tip Použití speciálního odkapávacího profilu v místech odkapávající vody se vyplatí. Podstatně ochrání např. spodní hrany balkonů, okenní překlady, kolejnice žaluzií ap. Vytvoření odkapávací hrany Rovná a rohová část odkapávacího profilu se založí do armovací hmoty. Spojení jejich plastových lišt se zajistí překlenutím nastrkávací lišty o cm. Odkapávající voda Odkapávací profil Sto-Tropfkanstenprofil by měl být použit nejenom na spodní hraně balkonů, nýbrž na všech stavebních částech, kde odkapává voda. 8 Vnější stěna/systémová řešení

19 Okna a dveře Okna a dveře Okenní římsy Sto Okenní římsy Sto Vodotěsné: Díky vodotěsnému bočnímu profilu, jehož spodní část je pevně přivařená k okenní římse. Bez pnutí: Patentovaný boční profil obsahuje speciální gumovou vložku. Toto elastické uložení dokáže přebírat teplotně podmíněné délkové změny. Systémová napojení: Při napojení systému na ostatní stavební díly musí být spáry napojení utěsněny těsnící páskou. a Napojení u okenního rámu Pro utěsnění spáry se olepí celá hrana, kde je přišroubována okenní římsa, speciální páskou Sto-Fensterbankband (červená). Upevnění okenní římsy Okenní římsa a Sto-Fensterbandband se zasadí a upevní k okennímu rámu speciálními šrouby. Napojení na existující okenní římsu b lepící hmota izolační deska pro ostění armovací hmota síťovina konečná povrch. úprava okenní římsa Sto-Fensterbank Profi izolační hmota těsnící páska Sto-Fugendichtband D, typ 5/5-, průběžně Utěsnění spár a dutin Všechny dutiny u bočních stěn a pod římsou se vyplní výplňovou pěnou. Systém Sto-Fensterbank se skládá z římsy a boční části, ve které je gumová vložka, která přebírá pnutí, podmíněná teplotními změnami. Napojení izolačních desek K dokonalému utěsnění všech spár na styku s izolačními deskami se kolem dokola římsy a jejich bočních částí nalepí těsnící páska Sto-Fugendichtband D, typ 5/5-. Okna a dveře 9

20 Okna a dveře Okna a dveře Okenní římsy Sto Napojení u oken 5 Těsnící páska Těsnící pásku Sto-Fugendichtband nelepit na římsu tahem, protože musí mít po doražení izolačních desek ještě schopnost se roztáhnout, a tím utěsnit spáry. Tip K utěsnění napojení u oken a dveří používat speciální lišty Sto-Anputzleiste. 6 Izolace Přesně změřit a uříznout izolační desky pro boční část okenní římsy. Pozdější plocha ostění musí končit na vnitřní hraně boční části římsy. a Lepení lišt Lišta Sto-Anputzleiste se přistřihne na správnou délku. Na boční část okenní římsy se nalepí těsnící páska, pak se odstraní ochranná fólie z lepící pásky lišty a lišta se usadí na těsnící pásku. Nakonec se Sto-Anputzleiste Profi pevně přitlačí na okenní rám. Tip Těsnící pásku Sto-Fugendichtband napěchovat (nenalepit v tahu), jinak nemá možnost se roztáhnout. b Špatně: Těsnící páska nebyla napěchována, nemá možnost se roztáhnout. Správně: Těsnící páska je napěchována, má možnost se roztáhnout. Zasunutí izolačního materiálu Předem přiříznutý lepidlem opatřený izolační materiál se zatlačí do otvoru a přitiskne ke Sto-Anputzleiste Profi. Zakrytí okna Fólie se samolepící páskou u Sto-Anputzleiste Profi pomáhá, aby bylo okno účelně zakryto. 0 Okna a dveře

21 Okna a dveře Střecha Napojení u oken Napojení u střechy Přesah síťoviny Síťovina z profilu Sto-Anputzleiste Profi se zaarmuje armovací hmotou až k rohové liště. Je třeba počítat s překrytem min. 0 cm. Odměření Izolační desky se odměří pro uložení mezi krokve. 5 Armování rohů ostění Rohy ostění se armují síťovinou Sto-Glasfasergewebe, přičemž musí být překryt síťoviny alespoň 0 cm. Horní hrana izolační desky na styku se střešním obkladem se přilepí lepící hmotou (např. jako ochrana proti hmyzu). 6 Armování Síťovina z celoplošného armování se dotáhne až na hranu a zapracuje se do armovací hmoty. Těsnící páska Na krokvích se vyznačí uložení těsnící pásky. Těsnící páskou se na vyznačených místech olepí krokve. 5 Usazení izolačních desek Izolační desky se lepí celoplošně a přiráží se těsně k sobě. Pro snadnější uložení mezi krokve je možno izolační desky trochu zkrátit. Vhodným klínem z izolační desky se spára vyplní. Střecha

22 Střecha Střecha Napojení u střechy Napojení u střechy 6 Odměření délky odvětrávacího profilu Odměření odvětrávacího profilu Sto-Dachbelüftungsprofil. Vyplnění otevřených spár výplňovou pěnou. Kompletně zaarmovaná plocha. 7 Olepení střešních krokví Střešní krokve se olepí lepící páskou. Mezinátěr Válečkem se na armovací hmotu nanese pigmentovaný mezinátěr. 8 Mezi střešní krokve se nanese armovací hmota. Konečná povrchová úprava Konečnou povrchovou úpravu (vrchní omítku) nanést až po dokonalém vyschnutí armovací vrstvy. Proříznutím (lžící) styku vrchní omítky se stavebním dílcem dojde k jejich oddělení. 9 Sto-Dachbelüftungsprofil Zaarmování odvětrávacího profilu Sto-Dachbelüftungsprofil. Optimální odvětrávání u střechy Hotové vyřešení detailu odvětrávání u střechy. 0 Armování Celou plochu zaarmovat nanesením armovací hmoty a zapracováním armovací síťoviny Sto-Glasfasergewebe. Střecha

23 Uzávěr otvorů po kotvách lešení Dilatační spáry budov Profily pro dilatační spáry Sto-Gerüstankerverschluss Kotvy lešení zanechávají otvory na zateplené a omítnuté stěně. K utěsnění těchto otvorů se používá uzávěr z impregnované měkké pěny Sto-Gerüstankerverschluss. Sto-Gerüstankerverschluss Měkký pěnový materiál se rolováním mezi dlaněmi stlačí. Dilatační profil typ E s oboustraným úhlovým profilem lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Stlačený uzávěr Sto-Gerüstankerverschluss se zasune do otvoru po kotvě lešení. 5 Po přepracování vrchní omítkou není vodotěsně upravený otvor viditelný. dilatační profil typ V s jednostranným úhlovým profilem konečná povrchová úprava síťovina Sto-Glasfasergewebe armovací hmota izolační deska lepící hmota Uzávěr otvorů po kotvách lešení

24 Dilatační spáry budov Dilatační spáry budov Profily pro dilatační spáry Profily pro dilatační spáry Pokud jsou dilatační spáry stavebně podmíněné, musí být také vytvořeny ve fasádním zateplovacím systému. K tomuto účelu se používají jak expandované těsnící pásky, tak také smyčkové profily, které nemají žádný vliv na chování při požáru. Dále uvedený popis vytvoření dilatačních spár je přípustný pouze tehdy, pokud není k dispozici požární zeď. Přípustná šíře dilatační spáry max. 50 mm. Pro všechny stavebně technicky přípustné lepené případně lepené a hmoždinkované fasádní zateplovaní systémy s EPS izolantem z tvrdé pěny až do tloušťky izolační vrstvy 00 mm na minerálních podkladech. Na boční strany spáry a ca 0 cm přilehlých ploch nanést armovací hmotu. Zaarmovat dilatační profil Vložit dilatační profil Sto-Dehnfugenprofil E a zapracovat do armovací hmoty. K vytvoření pravidelné spáry (k zafixování a vyrovnání) lze použít proužek polystyrénu. Tloušťka polystyrénového proužku určuje šíři dilatační spáry. Profil pro dilatační spáry Pro dilatační spáry v rovné ploše stěny je typ Sto-Dehnfugneprofil E, pro dilatační spáry v rohu budovy (vnitřní roh) pak Sto- Dehnfugenprofil V. Šířka spáry v rozmezí 5 0 mm. Překrytí profilů od shora Dilatační profily se zapracovávají od shora s ca cm překrytím. Alternativní profil pro dilatační spáry GO (uzavřená plocha) Sto-Dehnfugenprofil GO je uzavřený profil pro dilatační spáry pro spáry mezi typem E (stěnové plochy v rovné ploše) nebo typem V (stěnové plochy v rohu budovy). Proříznutí lžící Proužek polystyrénu oddělit od dilatační spáry proříznutím lžící. Ochrana proti požáru U tlouštěk izolačního materiálu > 00 mm je třeba zaplnit dutinu dilatační spáry budovy minerální vlnou. 5 Proříznutá spára Dilatační spáry budov

25 Dilatační spáry budov Dilatační spáry budov Profily pro dilatační spáry Profily pro dilatační spáry 6 Armování Zaarmovat přilehlé plochy a celoplošně zapracovat Sto-Glasfasergewebe do armovací hmoty. Polystyrénové proužky vytáhnout ze spáry. Z hran dilatačního profilu odstranit přesahující vrchní omítku. 7 Proříznutí lžící Proužek polystyrénu oddělit od zaarmované plochy proříznutím lžící. 8 Mezinátěr Válečkem nanést na armovací hmotu pigmentovaný mezinátěr. 9 Konečná povrchová úprava Konečnou povrchovou úpravu (vrchní omítku) nanést až po dokonalém vyschnutí armovací vrstvy. 0 Proříznutí lžící Proužek polystyrénu oddělit od konečné povrchové úpravy proříznutím lžící. Dilatační spáry budov 5

26 Dilatační spáry budov Dilatační spáry budov Alternativa s těsnící páskou Alternativa s těsnící páskou Na boční strany spáry a ca 0 cm přilehlých ploch nanést armovací hmotu. Zaarmovat rohovou lištu se síťovinou Založit Sto-Gewebewinkel a zaarmovat do armovací hmoty. Zaarmovat rovněž vnitřní strany spáry. armovací hmota bez síťoviny těs. páska Sto-Dehnfugenband typ / lepící hmota izolační deska armovací hmota síťovina Sto-Glasfasergewebe konečná povrchová úprava Překrytí od shora Rohovou lištu se síťovinou zakládat od shora s překrytím. Armování Přilehlé plochy zaarmovat. armovací hmota bez síťoviny těs. páska Sto-Dehnfugenband typ / konečná povrchová úprava síťovina Sto-Glasfasergewebe armovací hmota izolační deska lepící hmota 5 Armovací síťovinu celoplošně zapracovat do armovací hmoty. 6 Dilatační spáry budov

27 Dilatační spáry budov Dilatační spáry budov Alternativa s těsnící páskou Alternativa s těsnící páskou 6 Tvorba rohové spáry Rohové spáry vytvořit pomocí rohového hladítka. Na závěr odstranit lepící pásku. 7 Těsnící páska Sto-Dehnfugenband založit do roviny s armovací vrstvou. 8 Přelepení Těsnící pásku Sto-Dehnfugenband před nanesením končené povrchové úpravy (vrchní omítky) přelepit lepící páskou. 9 Mezinátěr Válečkem nanést na armovací hmotu pigmentovaný mezinátěr. 0 Konečná povrchová úprava Konečnou povrchovou úpravu (vrchní omítku) nanést až po dokonalém vyschnutí armovací vrstvy. Dilatační spáry budov 7

28 Montážní prvky Montážní prvky Montážní desky k upevnění stavebních dílců na fasádní zateplovaní systémy Lehká zatížení StoFix Rondele StoFix Quader ND Midi pro držák závěsu a jiné stavební dílce StoFix Rondelle StoFix Rondelle je plastový montážní kotouč tl. 0 mm o průměru 90 mm. Kotouč je určen pro všechny tloušťky izolačních desek a slouží k upevnění lehkého zatížení jako např. žaluziové vodící lišty, domovní čísla, venkovní čidla a další. Pro zapuštění je nutný frézový nástavec. držák závěsu Sto těsnící kroužek StoFix Quader ND Midi fasádní zateplovací systém StoFix Quader HD Maxi jako tlaková podložka pro markýzu (opěrná výztuha) a jiné stavební dílce Frézování vybrání S frézovým nástavcem Senkfräser se vyfrézuje do izolační desky příslušné vybrání. Frézovací nástavec se přidává ke 00 ks balení StoFix Rondelle (v kartonovém obalu). Přilepení montážního kotouče StoFix Rondelle se lepí se StoFix Montagekitt (alternativně se Sto-Dispersionskleber) do izolační desky. markýza (opěrná výztuha) StoFix Quader HD Maxi Info: Šroubovací hmoždinky a jejich délku zvolit tak, aby bylo zajištěno jejich bezpečné upevnění v podkladu. Armování Nanese se armovací hmota. 5 Sto-Glasfasergewebe se zapracuje do armovací hmoty. 8 Montážní prvky

29 Montážní prvky Montážní prvky Lehká zatížení StoFix Rondelle Lehká zatížení StoFix Spirale 6 Mezinátěr Válečkem nanést na armovací hmotu pigmentovaný mezinátěr. StoFix Spirale StoFix Spirale je spirálová hmoždinka s těsnícím kroužkem. Těsnící kroužek se před zašroubováním natočí na spirálovou hmoždinku. StoFix Spirale ID 60 pro izolační desky od tl. 6 cm. Spirálová hmoždinka se používá k upevnění lehkého zatížení jako jsou zvonky, cedule, malé květinové truhlíky a další. 7 Konečná povrchová úprava Konečnou povrchovou úpravu (vrchní omítku) nanést až po dokonalém vyschnutí armovací vrstvy. Zašroubování StoFix Spirale U omítnutých fasád musí být před montáží propíchnuta vrchní omítka a armovací vrstva.potom se spirála podle tloušťky izolantu zašroubuje křížovým šroubovákem nebo plochým / očkovým klíčem. 8 Montáž lehkého zatížení Montáž svítidla. Držáky mohou být přišroubovány jako obvykle. 9 Svítidlo může být bez problémů zakotveno do zateplení. Hotové upevnění lehké zátěže Nosnost StoFix Spirale do max. 0 kg. Montážní prvky 9

30 Montážní prvky Montážní prvky Silná zatížení StoFix Quader HD Maxi Tip StoFix Quader ND Mini a Midi StoFix Quader ND Mini (98 x 98 mm) a Midi (98 x 8 mm) jsou montážní desky z tvrdé pěny EPS s tepelnou vodivostí 0,00 W/m. K. Slouží k upevnění žaluziových držáků, objímek, závěsných čepů sklápěcích okenic, držáků závěsů a dalších. Nejsou určeny jako tlaková podložka pro silná zatížení. StoFix Quader HD Maxi StoFix Quader HD Maxi z tvrdé PUR pěny, s tepelnou vodivostí pod 0,00 W/m. K, je možno použít také jako tlakovou podložku pro silná zatížení. S pevností v tlaku, N/mm je vhodný pro markýzy, zábradlí, přístřešky a další. 5 Uzavření spár Spáry uzavřít výplňovou pěnou. Přebytečnou pěnu odříznout a po zaschnutí přebrousit plochu do hladka. Označení Než se plocha zaarmuje a než následuje konečná povrchová úprava, je třeba si místo se zabudovaným prvkem označit hřebíčkem. Montážní prvky pro silná zatížení Prvky StoFix Quader slouží jako tlakové 6 podložky pro těžké montážní prvky, jako např. markýzy. Vyznačení Tužkou si vyznačíme předem vyhlédnuté místo. Připevnění Na vyznačeném místě se příslušným vrtákem vyvrtá skrz prvek StoFix Quader otvor až do pevného podkladu, vsadí se hmoždinka a šroub se dotáhne. Vyříznutí Pilkou (prořezkou) se vyřízne část již přilepené izolační desky. Vlepení Na StoFix Quader se nanese lepidlo a StoFix Quader se zatlačí do vyříznutého otvoru. 0 Montážní prvky

31 Montageelemente
