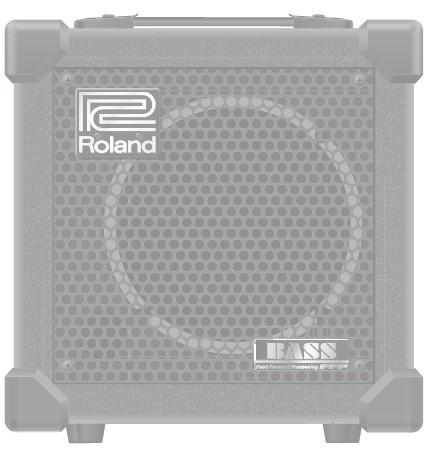

1 Uživatelská příručka Basové kombo CB-20XL 20W výstup, DSP baskytarový zesilovač vyuţívá 20 cm (8 ) reproduktor. Kompaktní velikost, která se skvěle hodí od domácího cvičení po zkoušku ve studiu, a je snadno přenosná. Díky vlastní FFP technologii Roland, je toto kombo dodávat zvuk, který je mnohem výkonnější, neţ byste čekali, i při své malé velikosti. FFP (Feed Forward Processing) technologie ovládání systému, která optimalizuje práci zesilovače, reproduktorů i charakteristik kabinetu podle signálů na vstupu, zaloţených na výsledku analýzy operací a chování kaţdé sekce existujících systémů zesilovačů. Šest různých typů COSM Amp (str. 4) Kromě originálního typu SUPER FLAT Amp, zde najdete také FLIP TOP, B MAN, BASS360, SESSION a CONCERT 810, celkem šest různých typů zesilovačů, takţe máte zvuky pro široký rámec stylů. COSM Composite Object Sound Modeling je inovovaná a výkonná technologie firmy Roland. COSM analyzuje hodně faktorů, jeţ vytváří originální zvuk, jako jsou elektrické a fyzické charakteristiky originálu a potom vyrobí digitální model, schopný reprodukovat stejný zvuk. Efekty zahrnují COMP/DRIVE, EFX/SOLO a nezávislý DELAY/REVERB (str. 5) Vlastní sekce EFX zahrnuje CHORUS a POLY OCTAVE. Noţní spínač (volitelný) lze vyuţít k za/vypínání EFX/SOLO a COMP/DRIVE (str. 5). Funkce Power Squeezer (str. 6) Umoţňuje dosáhnout skvělého zvukového vyváţení i při nízké hlasitosti, takţe si uţijete vynikající zvuk třeba doma. Funkce ladičky (str. 8) Tato vlastnost umoţňuje ladit baskytaru, připojenou do CUBE-20XL BASS. Jack AUX IN je vhodný pro zkoušky bez kapely (str. 6) Můţete jej vyuţít při hře s doprovodem CD či jiného přehrávače. Neţ přistoupíte k práci, pečlivě si přečtěte sekce nazvané: DŮLEŢITÉ POKYNY (obálka), BEZPEČNÉ POUŢITÍ PŘÍSTROJE (str. 2) a DŮLEŢITÉ POZNÁMKY (STR. 3). Tyto kapitoly obsahují důleţité informace ohledně správného a bezpečného pouţívání přístroje. Navíc, pokud si chcete být jisti, ţe jste vyčerpali veškeré informace o plné funkčnosti nového přístroje, měli byste si Uţivatelský manuál přečíst úplně celý. Manuál by měl být dobře uloţen a nablízku, kvůli snadnému nahlédnutí. Copyright 2010 ROLAND CORPORATION Veškerá práva jsou vyhrazena. Ţádné části této příručky nesmějí být reprodukovány v jakékoliv podobě bez písemného svolení ROLAND CORPORATION. Roland, COSM a POWER SQUEEZER jsou registrované obchodní známky Roland Corporation ve Spojených Státech a/nebo jiných zemích.

2 BEZPEČNÉ POUŽITÍ PŘÍSTROJE VAROVÁNÍ VAROVÁNÍ VAROVÁNÍ Nerozdělávejte přístroj a nijak nezasahujte do vnitřního uspořádání a nastavení přístroje. Nepokoušejte se opravit přístroj nebo vyměnit části uvnitř (výjimkou je, pokud tento manuál obsahuje přesný návod a instrukce k takové akci). Všechny opravy by měl provádět pouze váš dodavatel, nejbliţší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Nikdy neponechávejte ani nepouţívejte přístroj v místech: s vysokými teplotami (např.: přímé sluneční světlo v zavřeném autě, místo poblíţ topení nebo na přístrojích produkujících teplo) páru (např.: koupelny, umývárny či vlhké podlahy); nebo kde je kde by byl přístroj vystaven páře nebo kouři kde by byl přístroj vystaven soli která jsou vlhká kde prší která jsou prašná nebo kde je písek kde by byl přístroj vystaven silnými vibracím a otřesům. Ujistěte se, ţe máte přístroj vţdy umístěný na stabilních místech. Nikdy jej neumisťujte na místech vykazujících otřesy či šikmé plochy. Přístroj zapojte do elektrické sítě pouze typu, který je vyznačen na dolní stěně přístroje. Nepřekrucujte přívodní kabel, nestavte na něj těţké předměty, apod. Můţete ji tak zničit, rozlámat na více částí a způsobit tak zkrat. Poškozená šňůra můţe způsobit poţár a zranění! Tento přístroj, buď sám nebo ve spojení se zesilovačem a sluchátky nebo reproboxy, můţe produkovat zvuk tak hlasitý, ţe můţe způsobit váţné poškození sluchu nebo dokonce ohluchnutí. Nepracujte proto s přístrojem na vysoké úrovni hlasitosti (nebo na úrovni hlasitosti, která je nepříjemná) příliš dlouho. Pokud skutečně dojde ke zvonění v uších nebo ztrátě sluchu, okamţitě přestaňte pouţívat přístroj a vyhledejte odbornou pomoc lékaře. Nepokládejte na zařízení nádoby s tekutinou, např. vázy. Nikdy se nesmí dovnitř dostat cizí předměty (zápalné předměty, mince, dráty) či tekutiny (voda, dţus). Mohlo by dojít ke zkratu, či jinému poškození. Ihned vypněte přístroj, vytáhněte přívodní kabel adaptéru ze sítě a kontaktujte servisní středisko, nejbliţší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: Napájecí šňůra či zástrčka jsou poškozeny; nebo Z přístroje se kouří nebo je z něj cítit podivný zápach. Dostaly se dovnitř přístroje předměty nebo byl přístroj polit tekutinou. Přístroj byl vystaven dešti (nebo je mokrý z jakéhokoliv jiného důvodu). Přístroj nepracuje správně. Pokud jsou blízkosti děti, dospělý by měl vţdy dohlédnout, ţe je přístroj z jejich dosahu dokud dítě není schopné pochopit a dodrţet všechna pravidla pro bezpečné pouţití přístroje. Chraňte přístroj před silnými nárazy. (Nesmí upadnout!) Během normálního provozu bude přístroj vydávat slabé tepelné záření. Nepouţívejte přístroj tam, kde je v nejbliţším okolí méně vzduchového prostoru, neţ vidíte níţe. Zepředu Ze strany Pro napájení přístroj nepouţívejte rozdvojku s jinými zařízeními. Obzvláště buďte opatrní při pouţívání prodluţovacích šňůr celkový příkon všech zařízení připojených k prodluţovací šňůře nesmí nikdy přesáhnout výkonovou zatíţitelnost zásuvky dané prodluţovací šňůry (příkon/proud). Přetíţení můţe způsobit přílišné zatíţení kabelu, hoření izolace a případné roztavení. Všechny opravy by měl provádět pouze váš dodavatel, nejbliţší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Přístroj by neměl být umístěn na místě nebo v poloze, která by zabraňovala jeho ventilaci. Při zapojování/vypojování přístroje k/od napájecí sítě vţdy uchopte zástrčku, nikdy za šňůru. Doporučujeme adaptér pravidelně odpojit a vyčistit suchým hadříkem, odstranit tak veškerý prach a další nahromaděnou špínu z okolí. Rovněţ, pokud bude přístroj delší dobu nevyuţit, odpojte jej od proudu. Jakýkoliv nahromaděný prach můţe způsobit zkrat a vést tak k poţáru. Také můţe poškodit reproboxy nebo jiné komponenty. Snaţte se mít kabely a šňůry nezamotané a také z dosahu dětí. Nikdy nestoupejte na přístroj, ani na něj nepokládejte těţké předměty. Nikdy přístroj nezapojujte/nevypojujte k/od síťové zásuvky vlhkýma rukama. Před přesunem přístroje odpojte adaptér a všechny kabely, vedoucí k externím přístrojům. Před čištěním přístroj vypněte a odpojte jeho napájecí kabel od síťové zásuvky (str. 7). Kdykoliv očekáváte bouři a blesky, odpojte adaptér ze zásuvky. Zadní část přístroje můţe být horká, ať se nepopálíte. V ţádném případě neodstraňujte mříţku reproduktoru ani reproduktor. Reproduktor nemá vyměňovat uţivatel. Uvnitř jsou nechráněné části s vysokým napětím a hrozí úraz elektrickým proudem. 2

3 DŮLEŢITÉ POKYNY Napájení Nezapojujte přístroj do stejného obvodu elektrické sítě, kterou vyuţívají přístroje, ovládané spínačem (jako lednička, pračka, mikrovlnná trouba nebo ventilace), příp. obsahují elektromotor. Podle způsobu pouţití elektrických zařízení se můţe vyskytnout pokles napětí, který způsobí poškození nebo šum. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. Není-li moţné pouţít jiný zdroj proudu, vyuţijte alespoň filtr pro odrušení. Neţ připojíte jakákoliv zařízení k tomuto přístroji, ujistěte se, ţe jsou všechna vypnutá. Zabrání to případnému poškození reproboxů nebo jiných přístrojů. Ačkoliv LED jsou vypnuté, neznamená to, ţe přístroj je zcela odpojen od proudu. Potřebujete-li zcela vypnout proud, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Z toho důvodu by měla být zásuvka, do které je přístroj zapojen, snadno dostupná. Umístění Pouţívání tohoto přístroje poblíţ výkonových zesilovačů (nebo jiných přístrojů, které mají silné transformátory) můţe způsobit hučení. K odstranění tohoto problému můţe pomoci změna polohy a nasměrování tohoto přístroje nebo posunutí do dostatečné vzdálenosti od zdroje rušení. Tento přístroj se můţe vzájemně rušit s rádiem nebo TV. Nepracujte s přístrojem v bezprostřední blízkosti těchto přijímačů. Zdrojem ruchu mohou být také bezdrátová zařízení, jako například mobilní telefon. Pokud s ním pracujete v blízkosti tohoto přístroje, můţe se objevit rušivý zvuk (například kdyţ voláte ). Pokud se chcete vyhnout těmto problémům, pracujte s těmito bezdrátovými zařízeními v dostatečné vzdálenosti nebo je vypněte. Nevystavujte přístroj přímému slunečnímu záření, neumísťujte ho poblíţ zařízení, které generují teplo, nenechávejte ho uvnitř zavřeného vozidla a vyvarujte se vystavení přístroje extrémním teplotám. Rovněţ nepouţívejte světelné zdroje, které jsou obvykle běţně poblíţ přístroje (jako světlo u piana) nebo bodovky k osvětlení stále stejné plochy na povrchu přístroje po delší dobu. Nadměrné horko můţe přístroj poškodit, zdeformovat nebo zbavit barvy. Pokud přemístíte přístroj z jednoho místa na druhé, kde se výrazně liší teploty a/nebo vlhkost, mohou se uvnitř přístroje vytvořit vodní kapky (kondenzace). Pouţití přístroje za těchto podmínek můţe způsobit poškození. Tím pádem, pokud se kapky vytvoří, ponechte přístroj stát několik hodin, dokud se veškerá sraţená vlhkost neodpaří. Neponechávejte na povrchu předměty z gumy, vinylu nebo podobných materiálů po delší dobu. Mohly by způsobit trvalé otisky na povrchu. Nenalepujte nálepky, etikety, a cokoliv jiného na přístroj. Odloupnuté rohy mohou poškodit jiný nástroj. V závislosti na materiálu a teplotě povrchu, na který přístroj umístíte, mohou gumové podstavce přístroje poničit nebo zabarvit povrch. Pokud tomu chcete předejít, dejte pod přístroj kus látky. Pokud tak učiníte, ujistěte se, ţe přístroj nesklouzne nebo nespadne. Nepokládejte nádoby s vodou (např. vázy) na přístroj. Rovněţ předejděte pouţití sprejů, parfémů, alkohol, laků, apod. Občas přetřete přístroj měkkým hadříkem a odstraňte kaţdou kapku. Údrţba Při očištění a údrţbě přístroje pouţijte suchý a jemný kus látky, maximálně lehce navlhčený vodou. Pro odstranění zašlých nečistot pouţijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj celý opět otřete suchým, jemným kusem látky. Nikdy nepouţívejte k čištění benzín, ředidla, alkohol nebo rozpouštědla jakéhokoliv druhu. Vyhnete se tak poškození barvy a/nebo deformaci. Další bezpečnostní opatření Tlačítka, slipry a další ovladače pouţívejte s citem, stejně tak je tomu u připojení kabelů nebo práce s konektory. Hrubé zacházení můţe způsobit poškození. Kdyţ připojujete/odpojujete všechny kabely, chytněte je vţdy za konektor, nikdy netahejte za kabel. Předejdete tak zkratům nebo poškození kabelů. Během normálního provozu bude přístroj vydávat slabé tepelné záření. Abyste se vyhnuli rušení ostatních ve vašem okolí, udrţujte hlasitost na rozumné úrovni. Při pouţití sluchátek se nebudete muset ohlíţet na okolí (obzvláště v noci). Kdyţ potřebujete přístroj přemístit nebo přestěhovat, vloţte ho do krabice (včetně těsnící vycpávky), ve které jste přístroj obdrţeli nebo zakoupili, pokud je to moţné. Jinak pouţijte podobné prostředky k zabalení přístroje. Některé kabely mají rezistory. Nepouţívejte ty kabely, které nepodporují rezistory pro propojení s tímto přístrojem. Pouţití těchto kabelů můţe způsobit velmi nízkou úroveň hlasitosti nebo zvuk nebude slyšet vůbec. Pro informace o specifikacích kabelů kontaktujte výrobce kabelu. Obtočte přívodní kabel kolem háčku před přenášením nebo uloţením přístroje. Ochranné známky Jména zmíněná v tomto dokumentu jsou obchodními známkami nebo registrovanými obchodními známkami svých majitelů. V tomto manuálu jsou tato jména vyuţita, protoţe to je praktické, kdyţ chceme popsat, jaký zvuk se simuluje technologií COSM. 3

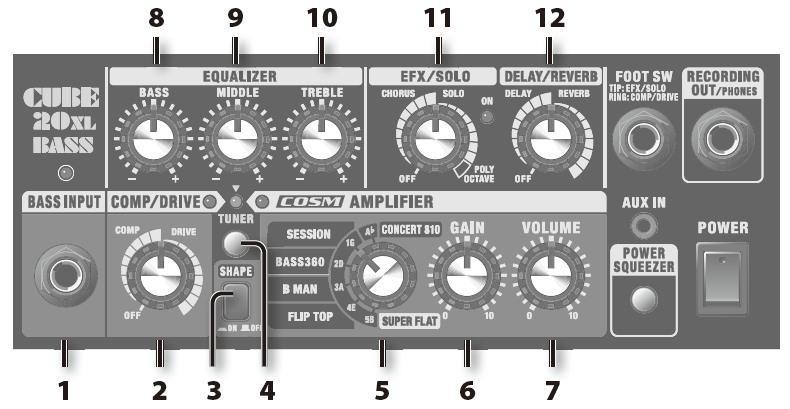

4 Popis panelů Ovládací panel 1. Jack BASS INPUT Sem zapojte baskytaru. 2. [COMP/DRIVE] Knob Přepíná tyto dva efekty. Knobem určíte hodnotu efektu. Pozice knobu COMP DRIVE Popis Tento efekt vyrovnává úrovně signálu na vstupu, vyrovnává zvuk. Otočení knobu doprava zvýší kompresní efekt. Efekt přidá zvuku zkreslení. Otočením knobu doprava zkreslení zvýšíte. Indikátor COMP/DRIVE svítí, kdyţ je jeden z efektů zapnutý a zhasne při vypnutí. Za/vypínat je můţete také noţním spínačem. 3. [SHAPE] spínač Tento efekt přepíná charakteristiky zvuku COSM komba. Příslušný získaný efekt se mění podle zvoleného modelu komba přepínačem Type (5). 4. [TUNER] Přepínač Pouţijte, kdyţ chcete naladit svou basu. Při zapnutí svítí červeně, takţe můţete pouţít funkci Tuner. Blíţe viz "Pouţití ladičky" (str. 8). COSM ZESILOVAČ 5. Přepínač Type Můţete volit mezi šesti typy zesilovačů: Pokud je ladička zapnutá, volte podle jména laděné struny (str. 8). Typ SUPER FLAT FLIP TOP Popis Originální kombo dává širokopásmovou odezvu. Model nabízí věrnou reprodukci zvuku připojené basy. Skvělý model pro všechny druhy připojených nástrojů. [SHAPE] spínač: ON Dává příjemný tón, s hutnými středy, vhodný pro bezpraţcové basy, včetně elektrických i akustických bas. Modeluje Ampeg B-15 (1 x 15 ). Toto kombo je oporou řady nejslavnějších hitů Motown. Dává hutný zvuk a kabinet dobře obkreslí rámec. [SHAPE] spínač: ON Nabízí řadu moţností pro vybrnkávání. B MAN BASS360 Modeluje Fender Bassman 100 (4 x 12 ). Oblíbený model od počátku elektrických baskytar. Dává zvukovou charakteristiku lampového komba, s jejíţ pomocí rostoucí zkreslení ustupuje hutnějšímu zvuku. [SHAPE] spínač: ON Výrazně posílené pásmo středů s hutným zvukem. Modeluje Acoustic 360 (1 x 18 ). Model byl vyuţíván v 70. letech nejen jazzmany, ale i pro funky a hardrock. Zvuk zahrnuje teplé spodky a středy s čistou konturou, i při vybrnkávání. [SHAPE] spínač: ON Nabízí řadu moţností pro vybrnkávání. 4

5 Typ SESSION CONCERT [GAIN] Knob Popis Modeluje SWR SM Goliath (4 x 10 ) + Big Ben (1 x 18 ). Toto kombo s tweeterem reprezentuje zvuk L.A. Sound 80. let. Nabízí široký zvuk, který vyrovnává presence ve spodcích s čistým, otevřeným zvukem. [SHAPE] spínač: ON Nabízí pevný zvuk s ořezanými středy. Modeluje Ampeg SVT + 810E (8 x 10 ). Tento zesilovač reprezentuje rockový zvuk, spočívající na kombinacích výstupu silných lamp sekce zesilovače a rozměrných kabinetů. Charakteristický zvuk poznáte podle ohromného nízkofrekvenčního tlaku zvuku. [SHAPE] spínač: ON Nabízí mimořádně hutný zvuk basů. Nastavuje úroveň vstupu v sekci preampu. Otočení knobu doprava zvýší gain. TIP Zvyšte hodnotu na poţadovanou úroveň, neţ začne být zvuk zkreslený. Pomocí vyššího gainu získáte přebuzený zvuk. 7. [VOLUME] Knob Nastavte celkovou hlasitost. EQUALIZER 8. [BASS] knob Nastavuje zvuk basového pásma. 9. [MIDDLE] Knob Nastavuje zvuk středového pásma. 10. [TREBLE] knob Nastavuje zvuk výškového pásma. EFX/SOLO 11. [EFX/SOLO] Knob Otočením knobu CHORUS, SOLO nebo POLY OCTAVE zvolíte odpovídající efekt. Knobem určíte hodnotu efektu. Indikátor ON svítí, je-li efekt zapnut a naopak. Za/vypínat EFX můţete také noţním spínačem. * Znázorněný nárůst CHORUS a POLY OCTAVE na panelu je jen přibliţný. Zkontrolujte si poslechem nastavený efekt. Pozice knobu CHORUS SOLO POLY OCTAVE Pozice knobu DELAY REVERB Popis DELAY/REVERB 12. [DELAY/REVERB] Knob Tento efekt přidá lehce rozladěný zvuk k původnímu a obohatí jej. Otočení knobu doprava zvýší efekt chorus. Aplikuje efekt Boost na původní zvuk. Za/vypnutím SOLO můţete měnit hlasitost a obrys zvuku. Přepíná mezi těmito dvěma efekty a nastavuje jejich hodnotu. Knobem určíte hodnotu efektu. K originálnímu zvuku přidá jiný, sníţený o oktávu. Jelikoţ můţete hrát i akordy s tímto efektem, vyuţijete jej k nevídanému zhutnění zvuku akordů. * Znázorněné zesílení u DELAY, REVERB na panelu je jen přibliţné. Zkontrolujte si poslechem nastavený efekt. Popis Otočením knobu změníte čas a hodnotu efektu delay. Otočením knobu určíte čas a hodnotu efektu Reverb. 5

6 Control Panel (pokračování) 13. [POWER SQUEEZER] Přepínač Přepínač svítí červeně, pokud je funkce power squeezer zapnutá; nesvítí, je-li vypnutá. Zapnutím funkce Power Squeezer redukujete výstupní hlasitost na 2W. Zapnutím vyrobíte stejný zvuk a poměr hlasitostí, jako při plném výkonu, ale s výstupem pouhých 2W, takţe tato hlasitost je velmi vhodná pro domácí pouţití. * Funkce POWER SQUEEZER ovlivní pouze zvuk na vstupu jacku BASS INPUT. Nemá ţádný vliv na zvuk z jacku AUX IN. 14. Jack AUX IN Můţete zapojit CD či digitální přehrávač nebo jiné zařízení a doprovázet jeho skladbu. Konektor je typu stereo mini jack. Ovšem, výstup RECORDING OUT/PHONES je v mono. Pouţijte kabel (nutno dokoupit), který odpovídá připojenému zařízení. * Určete hlasitost nastavením hlasitosti na připojeném zařízení. * Pokud pouţijete kabel s rezistorem, můţe být hlasitost nástroje, připojeného na vstup AUX IN sníţena. Pokud se tak stane, pouţijte kabely bez rezistorů 15. FOOT SW (noţní spínač) Jack Noţní spínače (volitelný BOSS FS-5U nebo FS-6) vyuţijete k za/vypínání EFX/SOLO a za/vypínání COMP/DRIVE. * CB-20XL je vybaven TRS typem FOOT SW jacku, který akceptuje konfigurace, jak je vidíte na obrázku níţe. Chcete-li zapojit noţní pedál, pouţijte TRS kompatibilní kabel. HROT: EFX/SOLO KROUŢEK: COMP/DRIVE * Podrobnosti o zapojení noţních spínačů, viz "Zapojení" na str. 7. * Pokud pouţijete mono kabel k zapojení jen jednoho noţního spínače, můţete za/vypínat EFX/SOLO. 16. RECORDING OUT/PHONES Jack Při pouţití RECORDING OUT Pro zapojení do tohoto jacku pouţijte mono 1/4 konektory. Hlasitost na RECORDING OUT můţete jednoduše nastavit knobem VOLUME, jak vidíte na obrázku vpravo. Při pouţití sluchátek Sem zapojte sluchátka. * Pokud zapojíte sluchátka do jacku RECORDING OUT/PHONES, není slyšet ţádný zvuk z reproduktoru. 17. [POWER] Vypínač Za/vypíná přístroj. 6

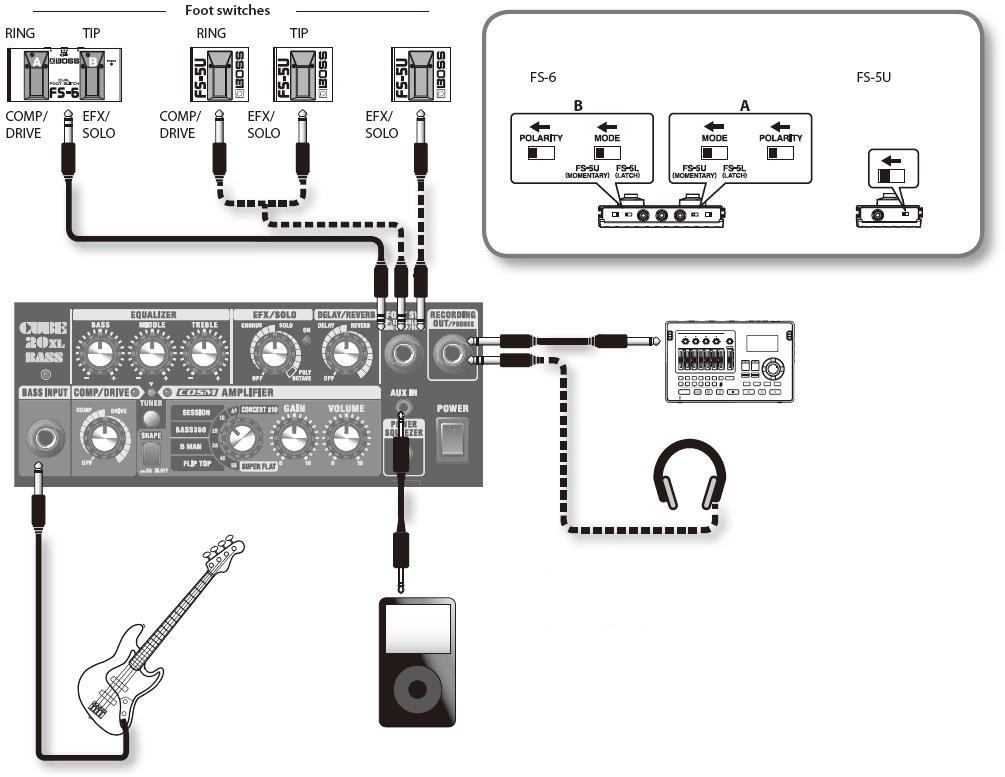

7 Připojení Nastavte přepínače, jak je zobrazeno níţe. nebo nebo Rekordér Sluchátka Basa CD Přehrávač Digitální zvukový přehrávač, aj. * Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vţdy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. * Dříve neţ vše zapojíte, zajistěte, aby nastavení hlasitosti knobem VOLUME bylo na 0. * Pokud pouţijete kabel s rezistorem, můţe být hlasitost nástroje, připojeného na vstup AUX IN sníţena. Pokud se tak stane, pouţijte kabely bez rezistorů Za/vypnutí přístroje Jakmile dokončíte zapojení, zapněte všechna zařízení v daném pořadí. Zapnutím ve špatném pořadí riskujete poškození a/nebo zničení reproduktorů nebo některých zařízení. 1. Zajistěte, aby všechny knoby hlasitosti, u CB-20XL i připojených zařízení byly na Nastavte úroveň hlasitosti všech zařízení. 5. Před vypnutím stáhněte hlasitost kaţdého zařízení v systému a vypněte je v opačném pořadí, neţ byla zapínána. * Potřebujete-li zcela vypnout proud, nejprve vypněte vypínač, potom vytáhněte kabel ze zásuvky. Viz Napájení (str. 3). 2. Zapněte všechna připojená zařízení ke vstupním jackům CB-20XL (jacky INPUT a AUX IN). 3. Zapněte CB-20XL. * Vţdy se ujistěte, ţe je hlasitost minimální, neţ přístroj zapnete. I kdyţ je hlasitost na minimu, přesto uslyšíte určitý zvuk, je to normální a nejde o závadu. * Toto zařízení je vybaveno ochranným okruhem. Proto zabere určitou dobu, neţ začne pracovat normálně. 7

8 Pouţití funkce ladičky Kombo CB-20XL je vybaveno ladičkou. Kromě ručního ladění ji můţete vyuţít také jako chromatickou ladičku. Pokud jste v reţimu Chromatic Tuner, nezní ţádný zvuk z reproduktoru, z jacku RECORDING OUT/PHONES. * Na výstup půjde zvuk na vstupu do jacku AUX IN. Ruční ladění Ruční ladění vyuţijete, pokud jsou struny výrazně rozladěné (např. po výměně strun). 1. Stiskněte tlačítko TUNER. CB-20XL vstoupí do reţimu Tuner a tlačítko [TUNER] se rozsvítí. 2. Přepínačem TYPE zvolíte strunu, kterou chcete ladit. Chromatická ladička Pokud stisknete tlačítko TUNER na jednu sekundu a více, tlačítko TUNER bliká a přístroj můţete také pouţít jako "chromatickou ladičku", která automaticky určuje jméno nejbliţší noty k té, která zní. 1. Podrţte tlačítko [TUNER] na min. 1s. Přepínač [TUNER] bliká a CB-20XL vstoupí do reţimu chromatické ladičky. 2. Zahrajte na prázdnou strunu, kterou chcete naladit. Laďte strunu, dokud se nerozsvítí zelená LEDka. Pozice knobu 5B 4E 3A 2D 1G A Popis Prázdná druhá struna (H) Prázdná čtvrtá struna (E) Prázdná třetí struna (A) Prázdná druhá struna (D) Prázdná první struna (G) Prázdná třetí struna (o půltón níţe) (As) * Referenční výška je A=440Hz. Toto nastavení nelze změnit. 3. Zahrajte na prázdnou strunu, kterou chcete naladit. Laďte strunu, dokud se nerozsvítí zelená LEDka. nízko Výška je správně vysoko Svítí rudě Svítí zeleně Svítí rudě * Červený indikátor bliká, je-li struna výrazně rozladěná. 4. Jakmile skončíte ladění, stiskněte znovu tlačítko TUNER. 8

9 Vzorová nastavení ALL ROUND (SUPER FLAT) Originální kombo dává širokopásmovou odezvu. Toto kombo umoţňuje čistou reprodukci zvuku nástroje. Je také velmi vhodné k připojení procesorů a syntezátorů. Navíc můţete vytěţit ze skvělých vlastností EQ a vytvářet perfektní basový zvuk v různých ţánrech od rocku po jazz. Pokud zapnete POLY OCTAVE, pak celý rozsah zvuku, od basů po výšky, je mnohem robustnější. [SHAPE] spínač: OFF SLAP BASS (SESSION) Toto nastavení ořezává střední pásmo pro skvělý basový zvuk slapování. Zapnutím SHAPE na ON posílíte spodky i výšky. Chcete-li nakřáplý slapový zvuk, stáhněte MIDDLE a zvyšte TREBLE. Tak zdůrazníte jasnost zvuku strun a výsledkem je slapový, lehce tahavý zvuk. Aplikací COMP výrazně obohatíte jas zvuku. Chcete-li získat útočný zvuk pro rockovou hudbu, zvyšte BASS a MIDDLE, takţe celkově je zvuk silnější. [SHAPE] spínač: ON nebo OFF FINGER & FRETLESS (BASS 360) Tento basový zvuk přišel v letech 70. Je vhodný pro Jazz Bass se zadním snímačem. Dává teplý zvuk s konturou, pokud hrajete prsty poblíţ zadního snímače. Toto nastavení navíc umoţňuje kombinovat harmonické s chorusem a delay, a tak vytvářet nádherné reverby. [SHAPE] spínač: OFF ROCK RIFF (CONCERT 810) Standardní, hutný zvuk akustické baskytary. Zvyšte nastavení MIDDLE, chcete-li čistý, vybrnkávaný zvuk. Chcete-li hutnější spodky, nastavte SHAPE na ON. Mírným zvýšením DRIVE získáte hutnější, zkreslený zvuk. [SHAPE] spínač: ON / OFF 9

10 Memo nastavení [SHAPE] spínač: [SHAPE] spínač: [SHAPE] spínač: [SHAPE] spínač: 10

11 Specifikace CUBE-20XL BASS (CB-20XL) Výstup Nominální vstupní úroveň 20W BASS INPUT: -10dBu/1MΩ AUX IN: -10 dbu Repro 20 cm (8 ) Ovládací prvky Indikátory Konektory Spotřeba Rozměry Hmotnost Příslušenství * 0 dbu = Vrms [POWER] Vypínač [SHAPE] spínač [TUNER] Přepínač [POWER SQUEEZER] Přepínač [COMP/DRIVE] Knob COSM AMPLIFIER EQUALIZER EFX/SOLO DELAY/REVERB Type spínač (SUPER FLAT, FLIP TOP, B MAN, BASS360, SESSION, CONCERT 810) [GAIN] Knob, [VOLUME] Knob [BASS] Knob, [MIDDLE] Knob, [TREBLE] Knob [EFX /SOLO] Knob (CHORUS, SOLO, POLY OCTAVE) [DELAY/REVERB] Knob (DELAY, REVERB) Power, EFX/SOLO, TUNER, POWER SQUEEZER, COMP/DRIVE BASS INPUT Jack, AUX IN Jack, FOOT SW Jack (EFX/SOLO, COMP/DRIVE), RECORDING OUT/PHONES Jack 24W 335 (Š) x 327 (H) x 335 (V) mm 13-3/16 (W ) x 12-7/8 (D) x 13-3/16 (H) inches 9,4 kg / 20 lbs 12 oz Uţivatelská příručka * V rámci vylepšování produktu, mohou specifikace a/nebo vzhled produktu doznat změn bez ohlášení. 11
