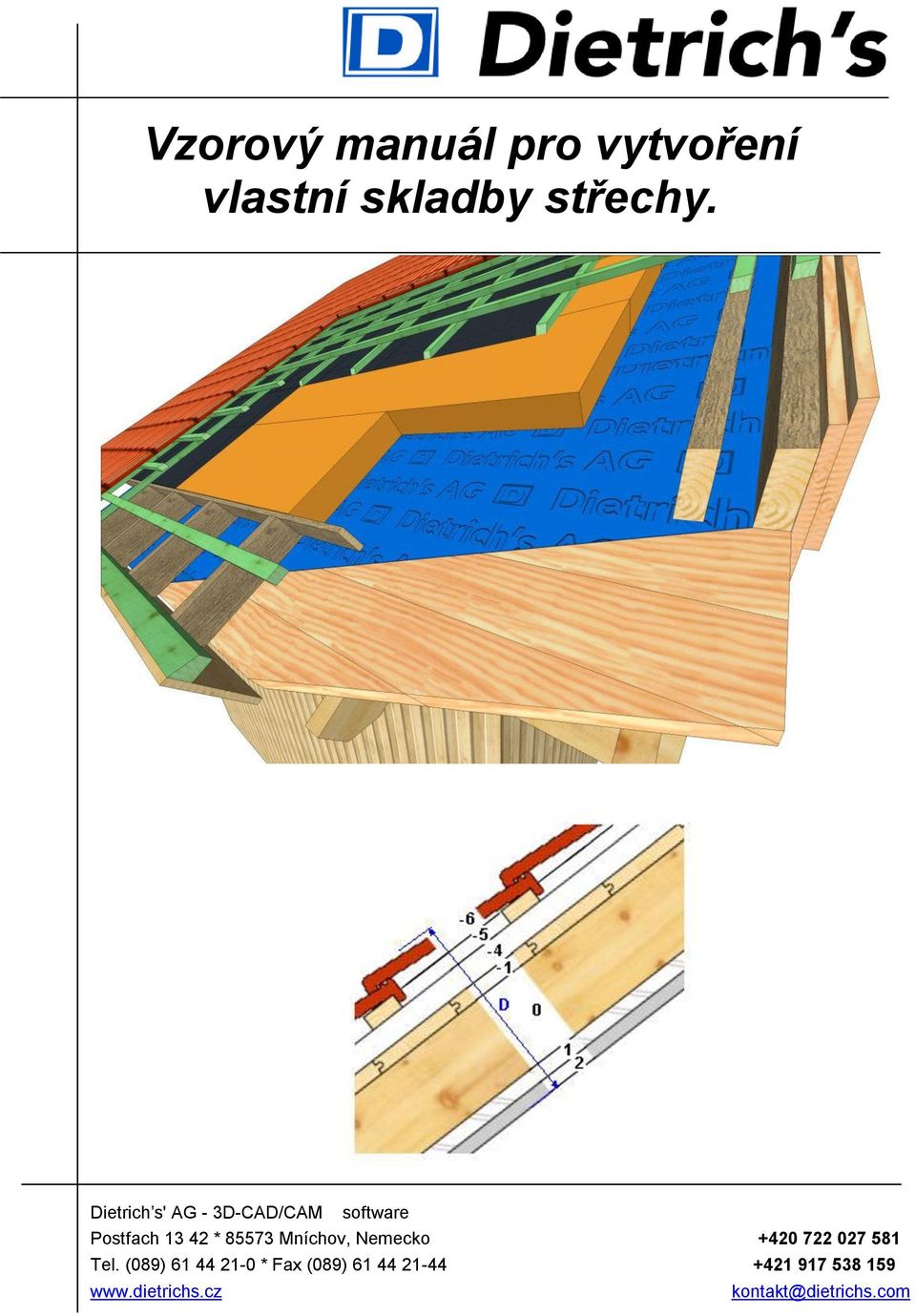

1 Vzorový manuál pro vytvoření vlastní skladby střechy. Dietrich s' AG - 3D-CAD/CAM software Postfach * Mníchov, Nemecko Tel. (089) * Fax (089) kontakt@dietrichs.com

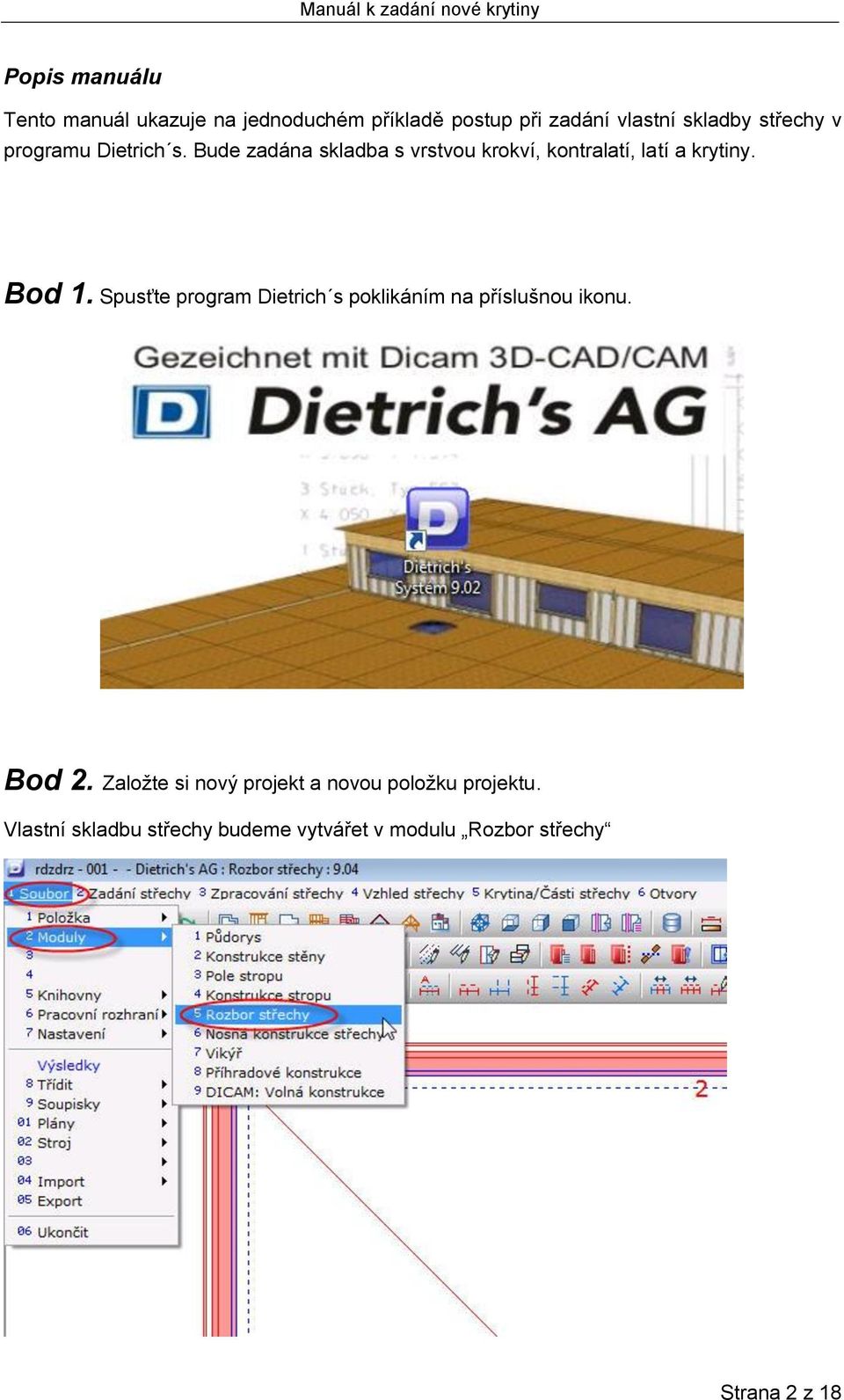

2 Popis manuálu Tento manuál ukazuje na jednoduchém příkladě postup při zadání vlastní skladby střechy v programu Dietrich s. Bude zadána skladba s vrstvou krokví, kontralatí, latí a krytiny. Bod 1. Spusťte program Dietrich s poklikáním na příslušnou ikonu. Bod 2. Zaloţte si nový projekt a novou poloţku projektu. Vlastní skladbu střechy budeme vytvářet v modulu Rozbor střechy Strana 2 z 18

3 Bod 3. Pod záloţkou Zadání střechy zvolte Konstrukce střešních ploch Strana 3 z 18

4 Bod 4. V nově otevřeném okně klikněte na modrou výběrovou šipku a zvolte Ţádné nastavení viz. obrázek níţe. Bod 5. Nyní se zobrazí prázdné zadávací okno, ve kterém uděláme následující nastavení. V poli IdentČíslo vybíráme z databáze stavebních prvků typ prvku pro vytvoření textury v 3D vizualizaci. V poli Obsazení později nastavíme krytinu a laťování. V poli s písmeny Z S I F K PL určujeme, zda a které výstupy mají být následně zohledněny a vypočteny. V poli Tloušťka určujeme tloušťku příslušné vrstvy v skladbě střechy. Pole Čs nám ukazuje, v jaké vrstvě střechy se právě nacházíme. Viz také popis přímo v zadávacím okně. Strana 4 z 18

5 Bod 6. Z následujícího obrázku lze vyčíst, ţe jsme pro vrstvu Čs 0 zvolili tloušťku 0,2m a z databáze zvolili texturu Vrstva krokví nepohledová, této vrstvě jsme poté přiřadili atributy I a K. To znamená, ţe bude pro tuto vrstvu vytvořena vrstva izolace (mezikrokevní izolace) a dobíhající stěny (pouze s modulem na stěny) vytvoří funkční detail stěna x střecha a prořeţou se právě po tuto vrstvu. Dále lze vyčíst, ţe jsme vrstvě s číslem -4 přiřadili texturu kontralatí a tloušťku 0,06m. Stejně tak i pro vrstvu latí. Pro vrstvu Čs -6 jsme zvolili tloušťku 0,06m, texturu Vrstva krytiny červená a atributy jsme tentokrát posadili u písmen PL pro vytvoření desky ve vizualizaci OpenGL a u Z pro tuto vrstvu vytvořit krytinu. Program automaticky rozpozná vrstvy pod touto vrstvou. Vrstvu s číslem -1,-2 a -3 jsme vynechali pro případné doplnění dalších vrstev např. fólie apod. Program prázdné vrstvy nezohlední a my můţeme kdykoliv v budoucnu prázdné vrstvy doplnit a velmi rychle tak vytvořit skladbu další. Strana 5 z 18

6 Bod 7. Pozornost by měla být věnována také jednotlivým detailům. Na obrázku níţe je například ukázáno nastavení linie vrstvy -6, (tedy vrstvy krytiny) pro přesný výpočet. Vrstva krytiny je o 7 cm přetaţena do okapu a ukončení je kolmo k rovině střechy. Strana 6 z 18

7 Bod 8. Nyní se zaměříme na zadání krytiny a latí. Pod záloţkou Obsazení vyberte pomocí modré šipky Nové nastavení a pojmenujeme si ho např. Bramac vlastní nastavení. Strana 7 z 18

8 Bod 9.. Nyní se jiţ nacházíme v nastavení krytiny. V tomto zadávacím okně určujeme veškeré parametry krytiny výrobce, model krytiny, popřípadě vybíráme krytinu vlastní, kterou jsme si do databáze uloţili pomocí manuálu Manuál nová krytina. Zvolíme si také jednotlivé odstupy tašek od nároţí, úţlabí. Nastavujeme, zda má program pouţít tašky poloviční apod. Nastavení se nyní nachází v kulatých závorkách to vţdy signalizuje, ţe byl některý z parametrů změněn. Strana 8 z 18

9 Bod 10. Máme-li vše nastaveno podle svých poţadavkům klikneme na obrázek diskety a uloţíme nastavení. Strana 9 z 18

10 Bod 11. Stejným způsobem nastavíme i latě, kontralatě, hřebenové, nároţní a latě ostatní. Bod 12. Opět vybereme pomocí modré šipky Nové nastavení, pojmenujeme ho např. Latě nové nastavení a klikneme na OK. Strana 10 z 18

11 Bod 13. Zobrazí se nám zadávací okno pro latě a ostatní latě. Zde postupujeme obdobným způsobem jako při výběru identifikačního čísla pro jednotlivé vrstvy (tlačítko znázorňující stromový adresář). Strana 11 z 18

12 Zvolíme ještě Označení do kusovníku. Šířka a výška latí je automaticky převzata z databáze. Stejným způsobem jako latě nastavíme i ostatní latě. Máme-li vše nastaveno, klikneme na Uloţit Strana 12 z 18

13 V Obsazení nyní můţeme vybrat nastavení pro latě a kontralatě. Vše nakonec uloţíme pomocí ikony - modrá disketa. Bod 14. Nyní máme jiţ vlastní skladbu hotovou a můţeme přejít ke kreslení. Nakreslíme obrys domu a jednotlivým stranám domu přiřadíme nově nastavenou skladbu a ostatní potřebné parametry jako je sklon střechy, přesah a výška okapu. Strana 13 z 18

14 Bod 15. Nyní přejdeme k pokrytí zvolenou krytinou a latěmi. V menu Krytina/Části střechy zvolíme Přiřadit. Zvolíme nyní ze skladby plochy střechy abychom převzali všechna naše nastavení a klikneme na Všechny plochy. Strana 14 z 18

15 Program nám nyní nabídne souhrnné informace a kontrolu odstupů latí. Zde můţeme ještě provádět změny v nastavení. Většinou se však nechává toto nastavení beze změn. Program si také ohlídá rozdělení krytiny od okapu k okapu a od okapu ke hřebeni. V případě, ţe toto rozdělení nevychází, nabídne program změnu některého z parametrů (sklon, přesah apod.) Strana 15 z 18

16 Nyní jsou jiţ latě a krytina na svém místě. Kontrolu můţete provést např v OpenGL. Strana 16 z 18

17 Dbejte prosím i na správná nastavení v zobrazení. Nezapomeňte vţdy Vaši práci uloţit. Strana 17 z 18

18 Na tomto vzorovém příkladě byla ukázána skladba od krokví směrem ven, stejným způsobem mohou být do skladby doplněny i vrstvy od krokví směrem dovnitř jako např. OSB, sádrokarton apod. V případě nejasností nebo dotazů pište na: j.humhal@dietrichs.com v.hamran@dietrichs.com nebo volejte na: Strana 18 z 18
