1 Podpěrná věž ST 100 Rámová podpěra libovolné výšky složená z rámů jedné velikosti CS_ST_00-00_Titel.indd :26:04 Uhr

2 Vydání 01/2009 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel +49 (0) Fax +49 (0) Důležitá upozornění: Při používání našich výrobků je nutné dodržovat zákony a předpisy v aktuálním znění platné v zemi, ve které jsou výrobky používány. Technická řešení vyobrazená v tomto prospektu vyplývají z momentální situace na stavbě. Nelze je proto považovat za obecně platná a závazná, obzvláště detaily kotvení či detaily vztahující se k bezpečnosti práce. Je třeba přesně dodržovat bezpečnostní pokyny a údaje o zatížení. Změny a odlišnosti je nutné doložit zvláštním statickým posouzením. Technické změny sloužící pokroku vyhrazeny.

3 Obsah strana Podpěrná věž ST 100 Rámová podpěra bez drobných dílů 2 Podpěrné lešení vhodné pro každou stavbu 4 Přednosti 6 Postup montáže a demontáže 8 Málo dílů - rychlé vyhledávání 10 Tabulky 12 Jistota typově ověřená 16 Výrobní program 18 PERI v České republice 24 1

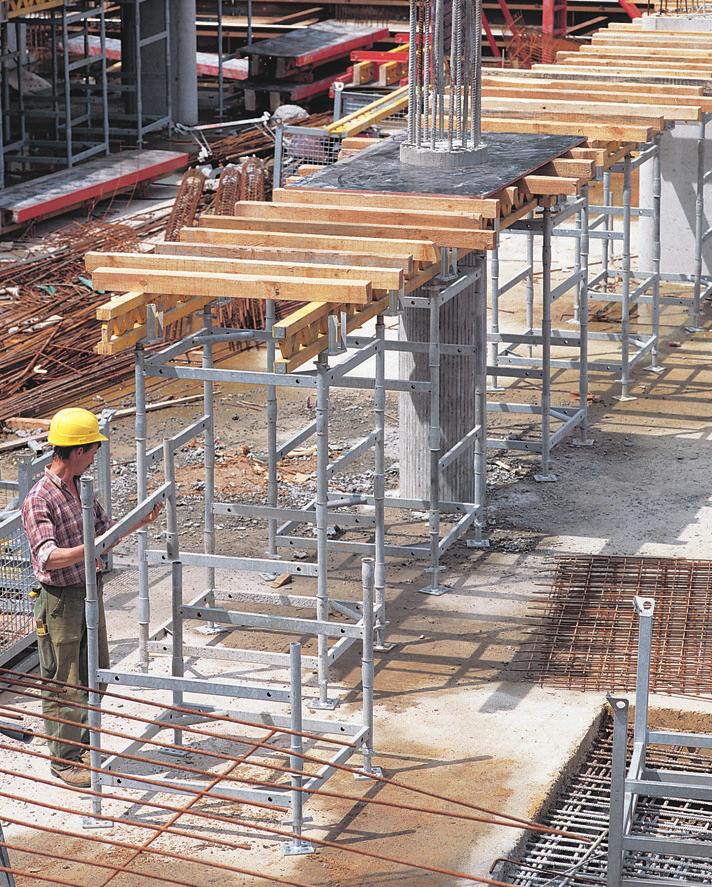

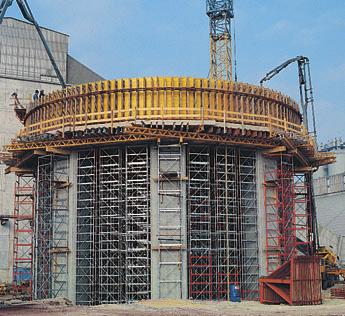

4 Podpěrná věž ST 100 Rámová podpěra bez drobných dílů Ideální pro těžké průvlaky: podpěrná věž ST 100 je dostatečně tuhá i bez diagonál. Pro každou kombinaci výšek jediný typ rámového nástavce S nástavcem se skladební výškou 50 cm lze bez předběžného plánování sestavit věž jakékoliv výšky: Každá podpěrná věž ST 100 se obejde bez drobných dílů, které by se mohly na stavbě snadno poztrácet, jako jsou např. spojovací čepy apod. V případě použití systému PERI ST 100 odpadá zdlouhavý výpočet potřebných dílů, z toho vyplývající příprava práce a obtížné vyhledávání z početných druhů dílů. ST 100 je systém, ve kterém jsou využity nejnovější poznatky o konstrukcích rámových podpěr. Tip pro praxi Pro podpěrné věže ST 100 existuje Protokol o typových zkouškách (Typenprüfung) s grafy, ze kterých je možné vyčíst dovolené zatížení. Tento Protokol o typových zkouškách, v originále "Typenprüfung", si můžete u PERI vyžádat. Toto podpěrné lešení unese například zatížení stropní deskou tloušťky 2,5 m ve výšce více než 10 m. Rychle smontovatelné věže je výhodné použít i tam, kde je potřebné dočasně podepřít prefabrikované části balkonů či stropů. 2

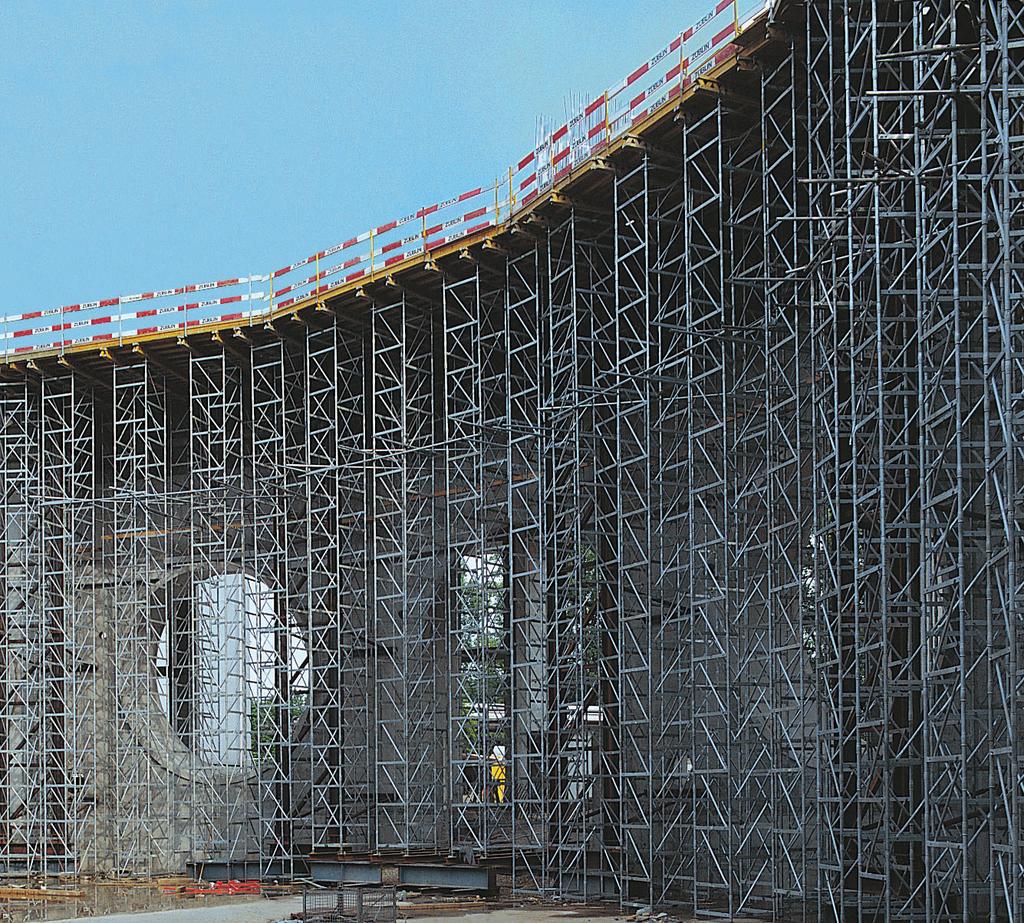

5 Věže ST 100 jsou obzvlášť výhodné v případech, kdy díky velké výšce nemohou být montovány nastojato: věž se dá jednoduše sestavit i v poloze naležato. Pro jejich následné přemístění jeřábem je nutné osadit diagonály. 3

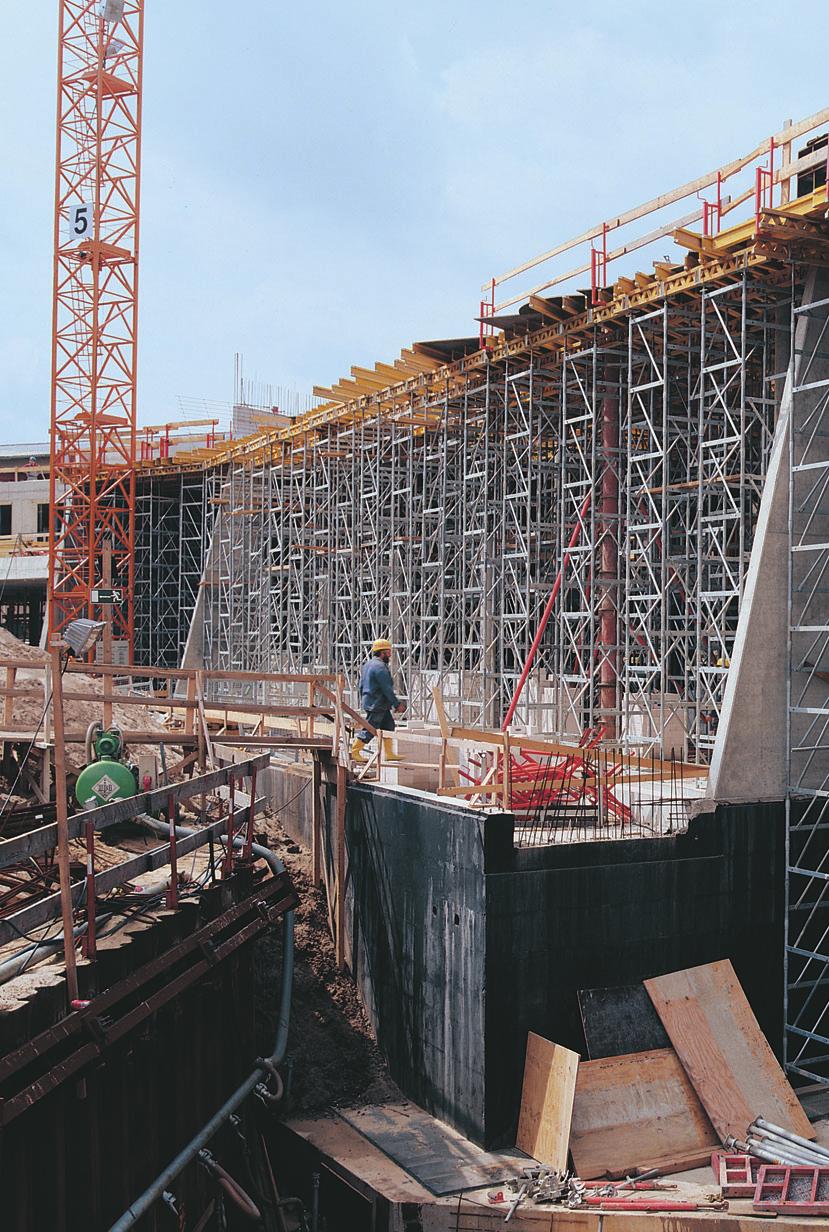

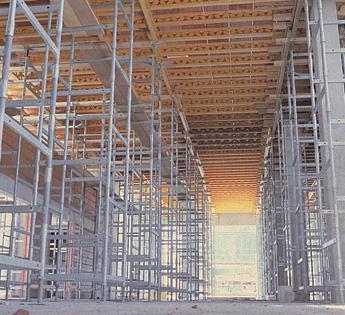

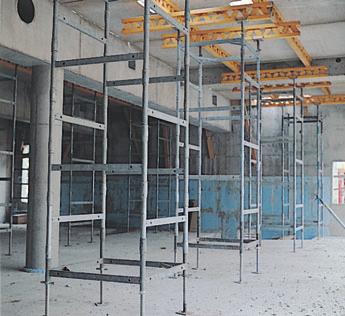

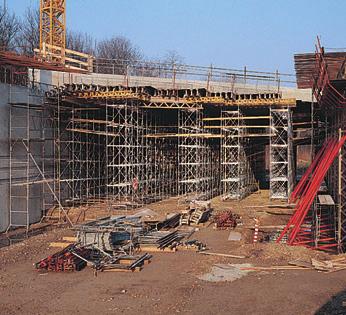

6 Podpěrná věž ST 100 Podpěrné lešení vhodné pro každou stavbu Praktické výhody PERI ST 100 je velmi rychle postavená a ze statického hlediska nevyžaduje, oproti stropním stojkám, zavětrování. Podpěrné věže jsou únosné i bez diagonál. Takto snadno lze například podepřít průvlaky. Použití věží PERI ST 100 je možné i u velmi nízkých stropů, kde bednění nelze podepřít klasicky stojkami. Věže jsou vhodné pro bytovou výstavbu, inženýrské stavby nebo jako zde, coby podskružení mostovky: jedna věž ST 100 unese až 215,2 kn. (viz Typenprüfung) 4

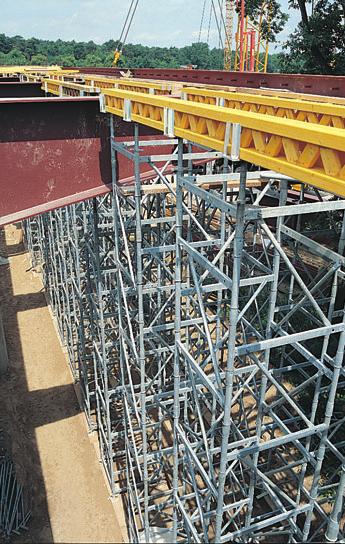

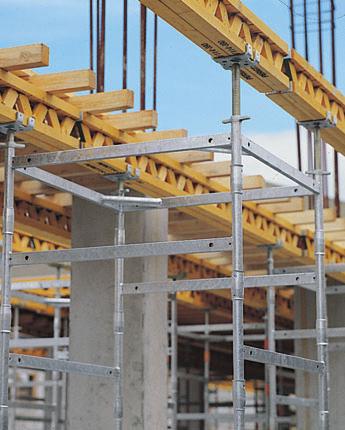

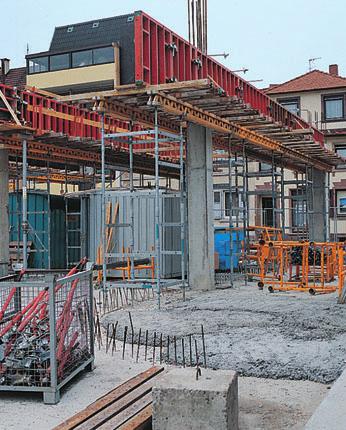

7 Na věžích ST 100 je možné betonovat průvlaky v libovolné výšce. Montáž je velmi rychlá, protože věže ST 100 nemusí být vybaveny diagonálami. Na křížovou hlavu ST 100 je možné uložit 1 nebo 2 nosníky GT 24, aniž by hrozilo jejich překlopení. Věže ST 100 jsou výhodné všude tam, kde kvůli výšce stropu nelze použít stropní stojky. 5 CS_ST_04-05.indd :02:39 Uhr

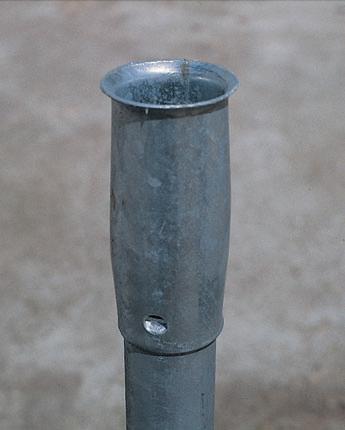

8 Podpěrná věž ST 100 Přednosti Systém ST 100 tvoří pouhých 5 dílů. Výsledek: menší zásoby a zároveň vyšší stupeň nasazení dílů. Pokud nejsou ze statických důvodů zapotřebí diagonály, stačí pouze 4 díly. Velmi rychlá montáž věže ST 100 Všechny díly ST 100 se do sebe pouze nasazují, bez použití čepů, závlaček nebo jiných drobných součástí. Nástavec, se kterým postavíte libovolně vysokou věž, neváží ani 7 kg. Toto jsou všechny systémové díly, které postačí k sestavení věže každé výšky, bez speciální přípravy. Pojistky vřetena jsou zapotřebí pouze tehdy, kdy je nutné věže přemísťovat jeřábem. Jednoduchá a bezpečná montáž Hrdla ve tvaru zvonku usnadňují nasazování nástavců a zároveň zaručují, že sloupky věží jsou vycentrovány do jedné svislé osy. Další výhoda: nulové náklady na údržbu. Podpěrná věž ST 100 se velmi snadno sestavuje. 6

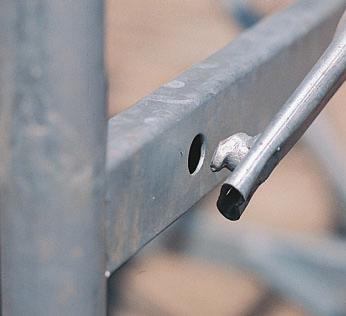

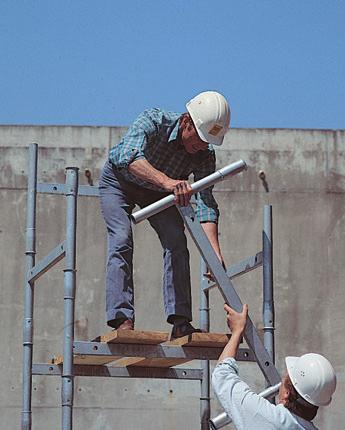

9 Diagonály ST 100 mají na jednom konci tento osazovací háček (na konci druhém je západka). Díky tomu je jejich montáž velmi snadná a rychlá. Po věžích ST 100 se dá lézt jako po žebříku, protože vodorovné výztuhy jsou přes roh od sebe vzdáleny pouhých 50 cm. Důsledky tohoto faktu jsou snadnější montáž a hlavně časové úspory. Na stavěcí hlavu s vidlicí může být osazen jakýkoliv nosník, v tomto případě 2x příhradový nosník GT 24. Pokud je zatížení příliš velké, je možné na stavěcí hlavy nasadit i ocelové válcované profily. Pro přenos větších zatížení se kvůli soustřednému namáhání věží používají výměny z válcovaných profilů IPE. 7

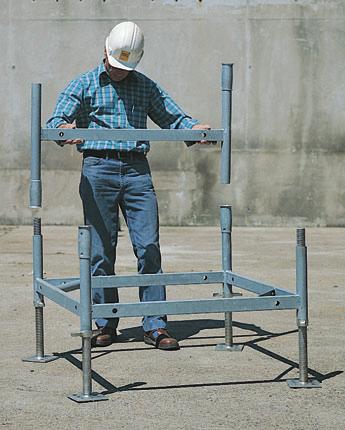

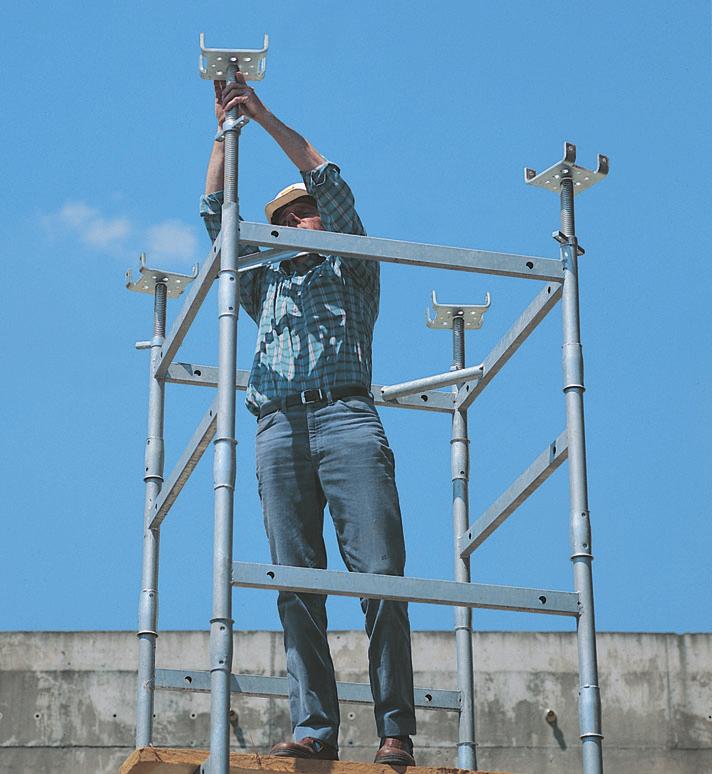

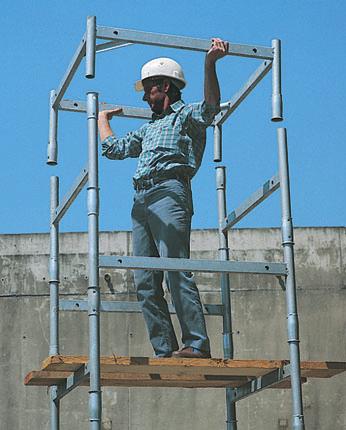

10 Podpěrná věž ST 100 Postup montáže a demontáže Stavěcí patky se nastaví na požadovanou výšku, na ně se navlékne základní rám a ověří se jeho vodorovná poloha. Nasadí se potřebný počet nástavců. Po uzavření základním rámem se v požadované výšce nasadí i patřičně vytočené hlavy. 8

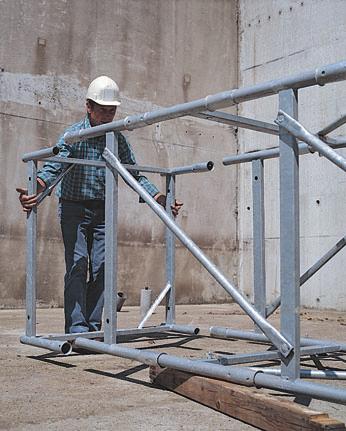

11 Pokud jsou věže vysoké, je výhodnější je sestavovat v poloze naležato. V takovém případě se musí namontovat všechny diagonály, aby byla věž ST 100 při přepravě jeřábem dostatečně tuhá. Typ pro praxi Při montáži věží naležato se diagonály v této poloze vespod montují společně s nástavcem (již předem na něj nasazené). Je-li celkový počet rámových nástavců ST 100 dělitelný čtyřmi (tedy 4, 8, 12, 16 atd.), platí pro montáž diagonál následující pravidlo: počet potřebných diagonál = 2 x počet pater osazených protilehlými diagonálami + 2 x 2 diagonály (osazené oproti sobě v koncovém poli, nahoře a dole)(viz obr.). Pokud není celkový počet rámových nástavců dělitelný čtyřmi (tj. 2, 6, 10, 14 atd.), platí následovné: diagonálami se vybaví všechna patra dvou protilehlých stěn věže se stejnými rozestupy vodorovných příčlí. V každém případě ale platí: pokud se s věžemi bude manipulovat pomocí jeřábu, musí se na všechny patky i hlavy vždy osadit pojistky vřetene. 9

12 Podpěrná věž ST 100 Málo dílů - rychlé vyhledávání Kolik dílů pro jakou výšku věže? Jednoduchým výpočtem lze rychle stanovit, počet nástavců ST 100, které bude potřeba: Příklad: výška věže má činit 5,90 m. Výpočet: počet nástavců: (5,90-0,81) x 4 = 20,36 Pro sestavení takto vysoké věže je potřeba 20 nástavců. (výška věže - 0,81) x 4 Je výsledkem celé číslo? počet základních rámů: vždy 2 počet stavěcích hlav: vždy 4 počet stavěcích patek: vždy 4 počet diagonál: vždy roven počtu nástavců - v našem případě tedy 20. ne počet nástavců je roven nejbližšímu nižšímu celému číslu ano počet nástavců je roven vypočtenému číslu Jak určit správné vytočení stavěcích hlav a patek? Jako u všech rámových podpěr platí i u ST 100 pravidlo: nejprve je třeba nastavit správné vytočení, až pak osadit. Příklad: výška věže má činit 5,90 m. Stanovení zbylého rozměru: 5,90 (20 nástavců : 4) 0,66 výška věže (poč. nástavců : 4) 0,66 (2 x zákl. rám) = zbylý rozměr (m) 5,90 m = výška věže 5,00 m = nástavce 0,66 m = základní rámy 0,24 m = zbylý rozměr ne Je zbylý rozměr větší než 0,40 m? ano Zbylý rozměr je menší než 0,40 m. Proto se zvolí vytočení vřetene hlav 0,10 m (= min S K ). Vytočení vřeten patek (S F ) činí v tomto případě: 0,24 m - 0,10 m = 0,14 m vytažení vřetene hlavy = 0,10 m zbylý rozměr 0,10 m (min S K ) = vytočení patek vytočení patek = 0,29 m zbylý rozměr 0,29 m (max S F ) = vytočení hlav 10

13 Tabulka dílů potřebných pro věže vysoké 1,75 až 12,30 m* základní rám = 2 patka = 4 hlava = 4 pojistka vřetena = 8 (dle potřeby) výška věže* [m] min. - max. nástavce diagonály (dle potřeby) hmotnost [kg] s diagonálami hmotnost [kg] bez diagonál 1,75 2, ,3 109,9 2,25 2, ,3 123,7 2,75 3, ,3 137,5 3,25 3, ,3 151,3 3,75 4, ,3 165,1 4,25 4, ,3 178,9 4,75 5, ,3 192,7 5,25 5, ,3 206,5 5,75 6, ,3 220,3 6,25 6, ,3 234,1 6,75 7, ,3 247,9 7,25 7, ,3 261,7 7,75 8, ,3 275,5 8,25 8, ,3 8,75 9, ,0 9,25 9, ,3 9,75 10, ,3 10,25 10, ,3 10,75 11, ,3 11,25 11, ,3 11,75 12, ,3 * uvedené rozměry zahrnují hlavu i patku věže 11

14 Podpěrná věž ST 100 Volně stojící, se stavěcí hlavou s kloubem Podmínky použití (D1) volně stojící s větrem s diagonálami H 5,29 m Typová zkouška č. II B Dovolené zatížení sloupku 60,0 [kn] F H F H stavěcí hlava s kloubem TR / 50 53,0 50,0 40,0 30,0 20,0 10,0 4,1 3,1 48,4 μ = 0,2 dovolená reakce μ = 0,4 min. zatížení proti usmyknutí v patě 42,9 21,8 17,6 F H [kn] 0,10 0,20 0,30 0,40 0,50 0,60 zatížení větrem H 5,29 m sk 340 sf 300 patka TR / 50 Podmínky použití (D2) volně stojící s větrem s diagonálami H 7,29 m Dovolené zatížení sloupku 60,0 [kn] F H F H stavěcí hlava s kloubem TR / 50 52,6 50,0 40,0 30,0 20,0 10,0 6,6 5,3 47,7 μ = 0,2 μ = 0,4 dovolená reakce min. zatížení proti usmyknutí v patě 40,9 30,3 24,5 F H [kn] 0,10 0,20 0,30 0,40 0,50 0,60 zatížení větrem H 7,29 m sk 340 sf 300 patka TR / 50 12

15 S horním uchycením, se stavěcí hlavou s kloubem Podmínky použití (D3) s horním uchycením s/bez větru H 5,29 m po jedné diagonále u hlavy i paty věže Typová zkouška č. II B ,5 kn / sloupek bez větru 48,5 kn / sloupek s větrem F V 5,29 m < H 8,29 m po dvou diagonálách u hlavy i paty věže 8,29 m < H 12,29 m po třech diagonálách u hlavy i paty věže + příčná výztuha v polovině výšky Dovolené zatížení sloupku 53,8 kn / sloupek bez větru 52,6 kn / sloupek s větrem F V 53,5 kn / sloupek bez větru 51,6 kn / sloupek s větrem F V 54,0 52,0 [kn] 53,8 53,5 53,5 52,6 bez větru 51,6 50,0 s větrem 48,5 H [m] 48,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 5,29 8,29 Podmínky použití (D4) s horním uchycením bez diagonál s/bez větru H 8,29 m 12,29 H 5,29 m: H 5,29 m 8,29 m: H 8,29 m 12,29 m: po jedné diagonále po dvou diagonálách po třech diagonálách u hlavy i paty věže u hlavy i paty věže u hlavy i paty věže na každé straně na každé straně + příčná výztuha v polovině výšky stavěcí hlava s kloubem TR / 50 Dovolené zatížení sloupku [kn] 52,0 50,8 50,0 48,0 47,7 46,0 44,0 5,0 5,29 bez větru s větrem 48,9 44,1 H [m] 6,0 7,0 8,0 9,0 8,29 zatížení větrem H 8,29 m sk 340 sf 300 patka TR / 50 13

16 Podpěrná věž ST 100 Volně stojící, s křížovou hlavou Podmínky použití (D5) volně stojící s větrem s diagonálami H 5,29 m Typová zkouška č. II B Dovolené zatížení sloupku F H F H křížová hlava TR / 50 50,0 [kn] 43,3 40,0 30,0 20,0 10,0 4,4 2,8 50,0 43,0 40,0 30,0 20,0 10,0 7,0 5,2 0,10 [kn] 39,0 μ = 0,2 dovolená reakce 0,20 0,30 0,40 0,50 0,60 μ = 0,2 μ = 0,4 μ = 0,4 min. zatížení proti usmyknutí v patě Podmínky použití (D6) volně stojící s větrem s diagonálami H 7,29 m Dovolené zatížení sloupku 38,6 dovolená reakce min. zatížení proti usmyknutí v patě 34,8 23,1 17,5 F H [kn] 34,5 31,0 25,2 F H [kn] zatížení větrem zatížení větrem F H F H H 5,29 m H 7,29 m sf 300 sk 340 sf 300 sk 340 patka TR / 50 křížová hlava TR / 50 0,10 0,20 0,30 0,40 0,50 0,60 patka TR / 50 14

17 S horním uchycením, s křížovou hlavou Podmínky použití (D7) s horním uchycením s/bez větru H 5,29 m po jedné diagonále u hlavy i paty věže Typová zkouška č. II B ,3 kn / sloupek bez větru 39,1 kn / sloupek s větrem F V 5,29 m < H 8,29 m po dvou diagonálách u hlavy i paty věže 8,29 m < H 12,29 m po třech diagonálách u hlavy i paty věže + příčná výztuha v 1/2 výšky Dovolené zatížení sloupku 43,3 kn / sloupek bez větru 42,7 kn / sloupek s větrem F V 43,7 kn / sloupek bez větru 41,5 kn / sloupek s větrem F V 46,0 [kn] 44,0 44,3 42,7 43,7 bez větru 43,3 42,0 41,5 40,0 s větrem 39,1 38,0 H [m] 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 5,29 8,29 Podmínky použití (D8) s horním uchycením bez diagonál s/bez větru H 8,29 m 12,29 H 5,29 m: H 5,29 m 8,29 m: H 8,29 m 12,29 m: po jedné diagonále po dvou diagonálách u hlavy i paty věže u hlavy i paty věže na každé straně na každé straně po třech diagonálách u hlavy i paty věže + příčná výztuha v polovině výšky křížová hlava TR / 50 Dovolené zatížení sloupku [kn] 46,0 sk ,0 42,0 40,0 38,0 5,0 44,3 42,7 42,8 5,29 bez větru s větrem 6,0 7,0 8,0 39,0 8,29 H [m] zatížení větrem H 8,29 m sf 300 patka TR / 50 15

18 Podpěrná věž ST 100 Jistota typově ověřená Možný posun do všech stran Možný posun do dvou stran Možný posun pouze v jednom směru Samostatně stojící Bez horního uchycení: v tomto případě musí být osazeny všechny diagonály (počet diagonál = počet nástavců). Dle grafů D1 nebo D2 příp. D5 nebo D6. Systém je uchycen pouze v jednom směru V ostatních směrech coby volně stojící ( posuvná v jednom příp. dvou směrech): Dle grafů D1 nebo D2 příp. D5 nebo D6. Diagonály jsou potřebné pouze ve směru možného posunu. 16

19 MULTIFLEX Dvojitý nosník GT 24 podepřený věží ST 100 podpěrné lešení třída II: T = 1,15 L S a = os. vzdálenost rozn. (horních) nosníků GT 24 (viz. tab. - Nosníky GT 24 ve strop. bednění) ST 100 ST 100 L S = vzdálenost podpor roznášecích (horních) nosníků GT 24 L J = vzdálenost podpor dvojitých sedlových (dolních) nosníků GT 24 a LJ ST 100 ST 100 Dovolená vzdálenost podpor sedlových nosníků GT 24 L J [m] tloušťka desky zatížení q* vzdálenost podpor roznášecích nosníků L S [m] [m] [kn/m 2 ] 1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 0,10 4,5 4,34 4,18 4,03 3,91 3,79 3,65 3,52 3,40 3,29 3,19 3,10 3,02 2,94 0,12 5,0 4,12 3,96 3,82 3,70 3,60 3,46 3,33 3,22 3,11 3,02 2,94 2,86 2,79 0,14 5,5 3,93 3,78 3,65 3,54 3,42 3,29 3,17 3,06 2,96 2,88 2,80 2,72 2,65 0,16 6,1 3,78 3,63 3,51 3,40 3,27 3,14 3,03 2,93 2,83 2,75 2,67 2,60 2,54 0,18 6,6 3,64 3,50 3,38 3,28 3,14 3,02 2,91 2,81 2,72 2,64 2,56 2,50 2,43 0,20 7,1 3,53 3,39 3,27 3,16 3,02 2,91 2,88 2,70 2,62 2,54 2,47 2,40 2,34 0,22 7,6 3,42 3,29 3,18 3,05 2,92 2,80 2,70 2,61 2,53 2,45 2,38 2,32 2,26 0,24 8,1 3,33 3,20 3,09 2,95 2,82 2,71 2,61 2,53 2,45 2,37 2,31 2,24 2,19 0,26 8,7 3,25 3,12 3,00 2,86 2,74 2,63 2,54 2,45 2,37 2,30 2,24 2,18 2,09 0,28 9,2 3,17 3,05 2,91 2,78 2,66 2,56 2,46 2,38 2,30 2,23 2,17 2,07 1,97 0,30 9,8 3,11 2,98 2,83 2,69 2,58 2,48 2,39 2,31 2,23 2,17 2,06 1,95 1,85 0,40 12,9 2,75 2,59 2,46 2,35 2,25 2,16 2,01 1,87 1,70 1,54 1,40 1,27 1,16 0,50 16,0 2,47 2,33 2,21 2,06 1,88 1,68 1,48 1,32 1,17 1,05 0,93 0,83 0,74 0,60 19,1 2,26 2,10 1,89 1,65 1,43 1,24 1,08 0,94 0,82 0,71 0,62 0,70 22,2 2,03 1,78 1,50 1,27 1,09 0,92 0,79 0,67 0,56 0,80 25,4 1,74 1,44 1,19 0,99 0,83 0,69 0,57 0,90 28,5 1,44 1,17 0,95 0,78 0,63 1,00 31,4 1,22 0,97 0,77 0,61 * zatížení dle DIN 4421: vlastní hm. g = 0,40 kn/m 2 Příklad: tloušťka desky = 0,30 m betonem b = 26 kn/m 3 x d (m) rozpon L S = 3,00 m provozní celkové p = 0,20 x b 1,5 p 5,0 kn/m 2 q = g + b + p dov. rozpon L J = 2,23 m maximální dovolený průhyb = l/500 17

20 Podpěrná věž ST 100 č. výr. hmot. kg ,600 Základní rám ST 100, pozink. patní i hlavový rám věže ST Ø48,3 Ø ,820 Nástavec ST 100, pozink. rám podpěrné věže ST 100, na každý 1 metr výšky 4 ks Ø48, Ø ,290 Diagonální výztuha ST 100, pozink. diagonála podpěrné věže ST 100, počet na 1 věž dle požadavků statiky 1300 Ø

21 Podpěrná věž ST 100 č. výr. hmot. kg ,160 Stavěcí patka TR 38-70/50 pro lešení podepírající velmi velké zatížení, s neztratnou rychlootočnou maticí min 47 max Ø19 Ø21 Ø10 Ø ,360 Stavěcí hlava s vidlicí TR 38-70/50 s hlavovou deskou výklopnou do všech stran v úhlu 4,4%, s neztratnou rychlootočnou maticí , ,5 535 min 51 max Ø Ø19 Ø Ø10 Ø ,690 Stavěcí křížová hlava TR 38-70/50 pro uložení jednoho nebo dvou nosníků GT 24 nebo VT 20 bez nebezpečí jejich překlopení, s neztratnou rychlootočnou maticí Ø6, min 47 max

22 Podpěrná věž ST 100 č. výr. hmot. kg ,063 Pojistka vřetena ST 100, pozink. pro zajištění hlav a patek, aby při transportu nevypadly z rámu Ø ,180 Koncová závora ST 100, pozink. pro vyztužení koncových nástavců ST 100, 2 ks v jedné úrovni ,260 Koncový nástavec rámu ST 100, pozink. pro alternativní vytvoření základního rámu ST 100, ve spojení s koncovou závorou ST 100, 2 ks v jedné úrovni Ø22 Ø48, ,010 Spojka pro nástavec ST 100, pozink. pro spojování věží ST 100 se zajišťujícícmi podložkami, nutné při velké koncentraci zatížení, 2 ks na patu a metr výšky Ø

23 Podpěrná věž ST 100 č. výr. hmot. kg ,960 Průmyslová podlaha UDI 25 x 100, ocelová X dov. p [kn/m²] , ,000 Paleta ST 100/2, pozink. pro stohování a přepravu dílů podp. věže ST 100, kapacita: 84 rámy + stavěcí patky a hlavy + diagonály Bezpečnostní upozornění únosnost 1,0 t Dodržujte návod k používání! ,550 7,100 10,650 14,200 17,700 21,600 3,550 0,000 Lešenářské trubky ocelové Ø 48,3 x 3,2 Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 1,0 m Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 2,0 m Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 3,0 m Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 4,0 m Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 5,0 m Lešenářská trubka ocel. Ø 48,3 x 3,2, l = 6,0 m Leš. trubka ocel. Ø 48,3 x 3,2, atyp. délky Cena za řez lešenářské trubky L L Ø48,3x3,2 21

24 Podpěrná věž ST 100 č. výr. hmot. kg ,120 Pevná spojka NK 48/48, pozink. pro lešenářskou trubku Ø 48 mm Upozornění klíč 19 mm 9 SW ,400 Kloubová spojka DK 48/48, pozink. pro lešenářskou trubku Ø 48 mm Upozornění klíč 19 mm 27 SW 19 22

25 23
