1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Podlaha UDS 2 Poslední změny Datum Initciály Strana Nová verze 03/2017 I fw Rámy 9 Podlahová závora UHD 15 Diagonála UBF 18 Zábradlí UPG 21 Podlaha se žebř. UAL 24 Podl. zarážka dřevěná UPT-3 29 Čelní zábradlí 31 Vysvětlivky 35 Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 1 35

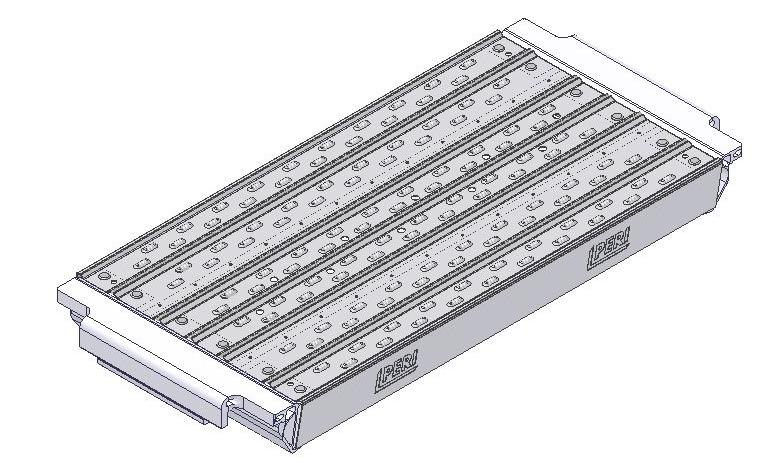

2 Podlaha ocelová UDS Č. Číslo výrobku 1 1 Zavešovací profil 2 2 Podlaha 3 Boční profil 3 Platné pro: Číslo výrobku Podlaha ocelová 32x Podlaha ocelová 32x Podlaha ocelová 32x Podlaha ocelová 32x Podlaha ocelová 32x Podlaha ocelová 32x Podlaha ocelová 32x Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 2 35

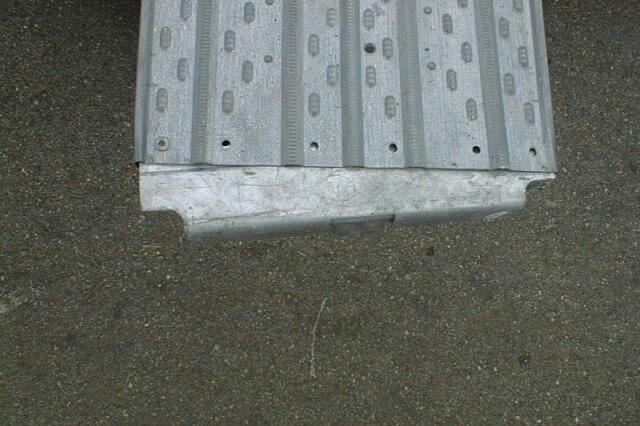

3 Podlaha ocelová UDS Instrukce Fakturace Typ Lokální poškození profilu bez poškození TOX spoje Vyboulení profilu na bocích osazení podlahy je možné Pruhyb konce podlážky Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 3 35

4 Podlaha ocelová UDS Instrukce Fakturace Typ Vyboulení horní plochy podlahy > 10 mm TOX spoj je poškozen, rozevření komory Vyboulení bočního profilu > 10 mm Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 4 35

5 PERI Nájemní kritéria Podlaha ocelová UDS Instrukce Fakturace Díra v podlaze 10 mm a bez poškození bočního profilu > 10 mm Poškozený boční profil Poškození od svařování v podlaze Ø 25 mm profil poškozen (ovlivněn) Žebro ovlivněno Rez na podlaze Vizuální a dukladná kontrola, jestli je rez jen povrchní Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 5 35 Typ

6 Podlaha ocelová UDS Instrukce Fakturace Typ Ulomené nýty Poškozenáná pojistka podlahy Ohnutá Ulomená (72, 104) Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 6 35

7 Podlahová lišta UD Č. Číslo výrobku 1 1 Podlaha 2 2 Spodní část 3 Pojistka Platné pro: Číslo výrobku Podlahová lišta UD 7/ Podlahová lišta UD 7/ Podlahová lišta UD 7/ Podlahová lišta UD 7/ Podlahová lišta UD 11/ Podlahová lišta UD 11/ Podlahová lišta UD 11/ Podlahová lišta UD 11/ Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 7 35

8 Podlahová lišta UD Instrukce Fakturace Typ Lokální poškození osazení lišty není možné Nefunkcní pojistka Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 8 35

9 Základní rám UVF, T rám UVT Č. Číslo výrobku 1 1 Trn Trn na zábradlí 3 Závora 4 Stohovací plech Platné pro: Číslo výrobku Základní rám UVF 72/ Základní rám UVF 104/ Základní rám UVF 72/ Základní rám UVF 104/ T rám UVT 72/ T rám UVT 104/ L rám UVL 72/ L rám UVL 104/ Chodníkový rám UVG 104/ Chodníkový rám UVG 176/ Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 9 35

10 PERI Nájemní kritéria Poškozený rám Instrukce Fakturace Ohnutý vertikální sloupek Bez zlomů a do cm > 15 cm Ohnutý profil osazení podlahy je možné lokální poškození závory osazení podlahy není možné Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz Typ

11 Poškozený rám Instrukce Fakturace Typ Ohnutá podlahová závora Ohnutý stohovací plech Bez poškození sváru Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 11 35

12 Poškozený rám Instrukce Fakturace Typ Chybející stohovací plech Trn vertikálního sloupku je ohnutý zřetelné deformace Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 12 35

13 PERI Nájemní kritéria Poškozený rám Instrukce Fakturace Ohnutý trn na zábradlí Možná oprava Oprava není možná Deformovaný trn zřetelné deformace Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz Typ

14 Nástavec UV 165 (100220) Instrukce Fakturace Typ Ohnutý trn na zábradlí Možná oprava Oprava není možná Deformovaný trn zřetelné deformace Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 14 35

15 Podlahová závora UHD Č. Číslo výrobku 1 1 Klínek 2 Profil 2 3 Hlava podlahové závory 3 Platné pro: Číslo výrobku Podlahová závora UHD Podlahová závora UHD Podlahová závora UHD Podlahová závora UHD Podlahová závora UHD Podlahová závora UHD Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 15 35

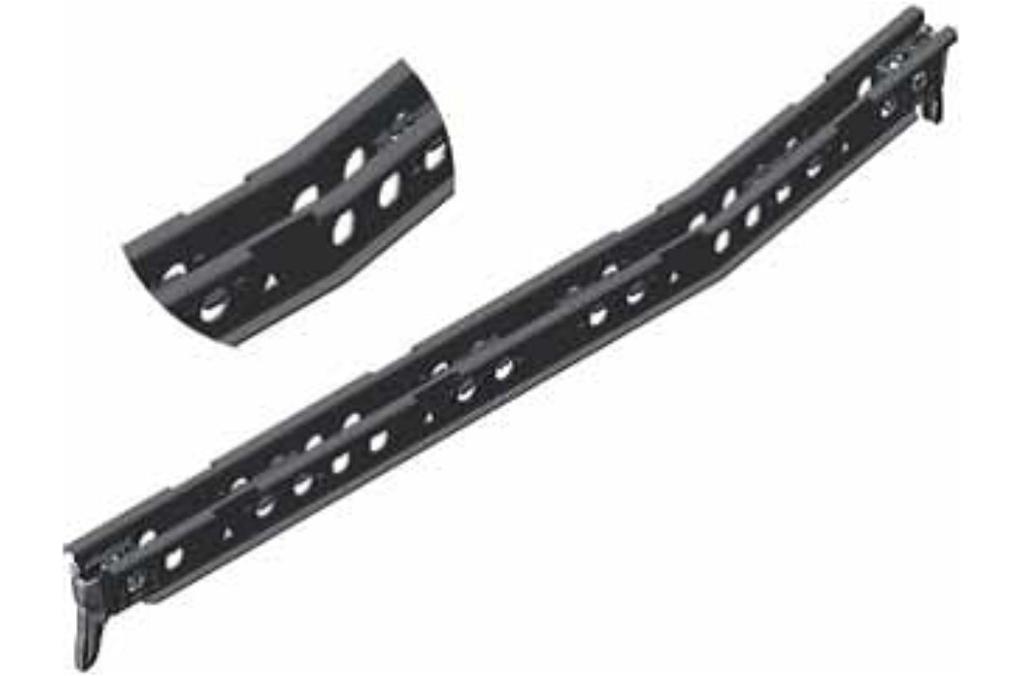

16 Podlahová závora UHD Instrukce Fakturace Typ Ohnutý profil > Pov. ohnutí (L/300) Výrobek UHD 72 UHD 104 UHD 150 UHD 200 UHD 250 UHD 300 Pov. ohnutí 3 mm 4 mm 5 mm 7 mm 8 mm 10 mm Poškozená hlava Je možná oprava Poškozený svár Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 16 35

17 Podlahová závora UHD Instrukce Fakturace Typ Lokální ohnutí v profilu Chybející klínek ulomený pojištovací plech Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 17 35

18 Diagonála UBF Č. Číslo výrobku 1 1 Trubka 2 Hlava diagonály 3 Čep Bezpečnostní kroužek Platné pro: Číslo výrobku Diagonála UBF 150/ Diagonála UBF 200/ Diagonála UBF 250/ Diagonála UBF 300/ Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 18 35

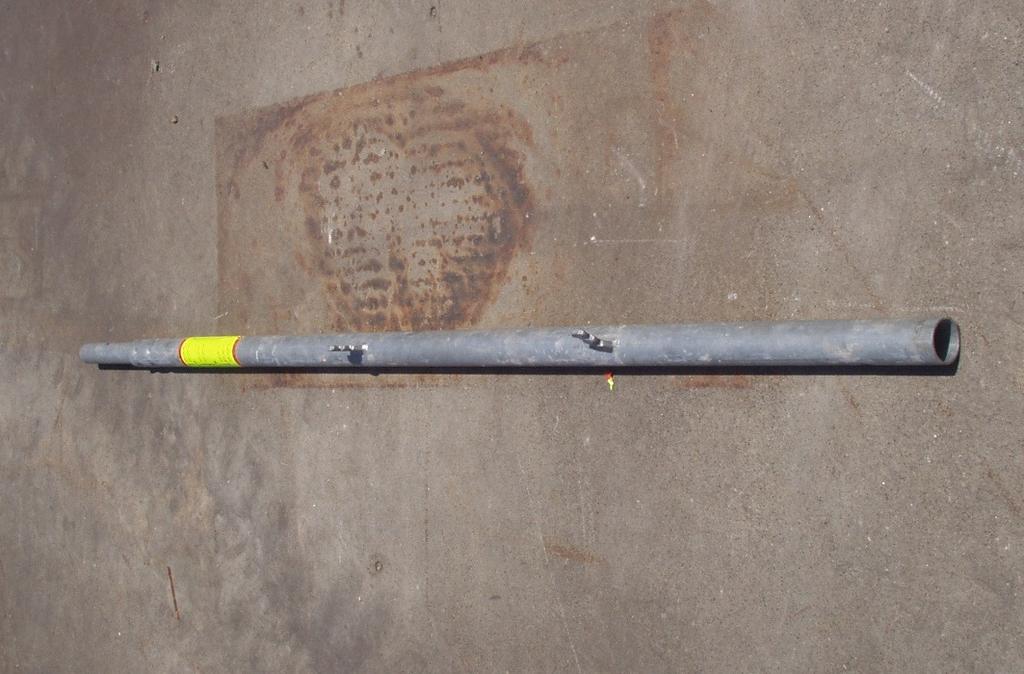

19 Diagonála UBF Instrukce Fakturace Typ Ohnutá trubka Pov. ohnutí (L/500) > povolené ohnutí Výrobek UBF 150/200 UBF 200/200 UBF 250/200 UBF 300/200 povolené ohnutí 4 mm 5 mm 6 mm 7 mm Dolní hlava je ulomená (dolní hlava) (horní hlava) Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 19 35

20 PERI Nájemní kritéria Diagonála UBF Hlava diagonály je vyhnutá Instrukce Fakturace (dolní hlava) (horní hlava) > 5 mm Hlava diagonály je silně znečištěná lze očištit Očištění není možné Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz Typ

21 Zábradlí UPG Č. Číslo výrobku 1 1 Koncovka 2 2 Trubka Platné pro: Číslo výrobku Zábradlí UPG Zábradlí UPG Zábradlí UPG Zábradlí UPG Zábradlí UPG Zábradlí UPG Zábradlí UPG Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 21 35

22 PERI Nájemní kritéria Zábradlí UPG Instrukce Fakturace Zábradlí ohnuté Bez vyboulení na profilu a povolení ohnutí (l/100) Vyboulení profilu > Pov. ohnutí (l/100) Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz Výrobek Pov. ohnutí UPG mm UPG mm UPG mm UPG mm UPG mm Typ

23 PERI Nájemní kritéria Zábradlí UPG Instrukce Fakturace Koncovka profilu Max. vychýlený úhel < Koncovka je značně poškozená Prasklina v profilu Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz vychýlený úhel > Typ

24 Podlaha se žebř. UAL Č. Číslo výrobku 1 1 Zavěšovací profil Podlaha 3 Závěsy Poklop Západka Žebřík Držák žebříku Platné pro: Číslo výrobku Podlaha se žebř. UAL-2 64x250/ Podlaha se žebř. UAL-2 64x300/ Podlaha se žebř. UAL-3 64x250/3K Podlaha se žebř. UAL-3 64x300/3K Podlaha se žebř. UAL-3 64x200/3K Podlaha se žebř. UAL-3 64x200/ Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 24 35

25 Podlaha se žebř. UAL Instrukce Fakturace Typ Lokální poškození profilu osazení podlahy je možné, poklop lze zavrít Zavěšovací profil Zavěšovací profil prasknutý Zavěšovací profil odtržený Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 25 35

26 PERI Nájemní kritéria Podlaha se žebř. UAL Instrukce Fakturace Žebřík Prasklý svár Chybějící Prohlubeňv příčce Díra v profilu Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz Typ

27 Podlaha se žebř. UAL Instrukce Fakturace Typ Poškozený svár na výztuze není poškozená výztuha Poškozený svár na výztuze Poškozená výztuha Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 27 35

28 Podlaha se žebř. UAL Instrukce Fakturace Typ Díra v prekližce Zničené závesy Poškozená západka Držák žebříku poškozený Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 28 35

29 Podl. zarážka dřevěná UPT-3 Č. Číslo výrobku 1 1 Nýt 75x Nýt DIN 75x Kolík podlahové zarážky Prkno 5 Kování podlahové zarážky Platné pro: Číslo výrobku Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Podl. zarážka dřevěná UPT Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 29 35

30 Podl. zarážka dřevěná UPT-3 Instrukce Fakturace Typ Zavěšovací profil poškozený (Zavěšovací profil ) (Trn ) (Nýt 8x75x41) (Nýt 8x75x23) Poškozené prkno Opotřebované prkno Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 30 35

31 Čelní zábradlí UPX Č. Číslo výrobku 1 Čelní zábradlí 1 2 Vidlice 2 3 Matice Šroub Platné pro: Číslo výrobku Čelní zábradlí UPX Čelní zábradlí UPX Čelní zábradlí UPX Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 31 35

32 Čelní zábradlí UPX Instrukce Fakturace Typ Vidlice ohnutá Tolerance [ 20 mm, vychýlení vidlic (12 mm) Ohnutý plech Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 32 35

33 Trn UES (101576) Instrukce Fakturace Typ Chybející upínací vložka Ohnutý klín (Klín) Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 33 35

34 Základový nosník UVA (101702; ) Instrukce Fakturace Typ Chybející upínací vložka Chybející zarážka Bez dalších poškození Pouze pro interní použití! NK_33_20_PERI_UP_Fasádní_lešení_1739_cz 34 35

35 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Pouze pro interní použití! Vysvětlivky znaků 35 35
