1 OPEL INSIGNIA Uživatelská příručka

2

3 Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna Sedadla, zádržné prvky Úložné prostory Přístroje a ovládací prvky Osvětlení Klimatizace Řízení vozidla a jeho provoz Péče o vozidlo Servis a údržba Technické údaje Informace pro zákazníka Rejstřík

4 2 Úvod Úvod

5 Úvod 3 Specifické údaje o vozidle Zapište prosím údaje Vašeho vozidla na předchozí stranu, aby byly snadno přístupné. Tyto informace jsou k dispozici v částech Servis a údržba a Technické údaje a rovněž na identifikačním štítku. Úvod Vaše vozidlo je navržená kombinace pokročilé technologie, bezpečnosti, ohleduplnosti k životnímu prostředí a hospodárnosti. Tato uživatelská příručka Vám poskytuje veškeré nezbytné informace k tomu, abyste s Vaším vozidlem mohli jezdit bezpečně a hospodárně. Upozorněte své spolucestující na nebezpečí nehody a zranění následkem nesprávného používání vozidla. Vždy musíte dodržovat specifické zákony a předpisy země, v které se právě nacházíte. Tyto zákony se mohou lišit od informací v této uživatelské příručce. Když je v této uživatelské příručce doporučována návštěva servisu, doporučujeme Vašeho servisního Opel partnera. U vozidel na plyn doporučujeme kontaktovat ohledně opravy vozů na plyn autorizovaný servis Opel. Všichni servisní Opel partneři nabízejí prvotřídní servis za přijatelné ceny. Zkušení mechanici, vyškolení firmou Opel, pracují v souladu s pokyny firmy Opel. Balíček literatury pro zákazníka by měl být uložen ve vozidle a vždy při ruce. Používání této příručky Tato příručka popisuje všechno volitelné příslušenství a vlastnosti dostupné pro tento model. Určité vlastnosti, včetně těch týkajících se displeje a funkcí nabídky, se nemusí vztahovat na Vaše vozidlo v důsledku varianty modelu, země, specifikace, zvláštní výbavy nebo příslušenství. V části V krátkosti najdete úvodní přehled. Obsah na začátku této příručky a v každé části ukazuje, kde se příslušné informace nacházejí. Rejstřík Vám umožní vyhledávat specifické informace. Tato uživatelská příručka popisuje vozidla s levostranným řízením. U vozidel s pravostranným řízením je ovládání podobné. Tato uživatelská příručka používá označení motoru z výrobního závodu. Odpovídající obchodní označení se nacházejí v části technické údaje. Směrové údaje, např. vlevo nebo vpravo nebo dopředu nebo dozadu, se vždy vztahují ke směru jízdy. Vámi požadovaný jazyk nemusí být jednotkou displejů vozidla podporován. Zprávy displeje a vnitřní značení jsou psány tučným písmem.

6 4 Úvod Nebezpečí, Varování a Výstrahy 9 Nebezpečí Text označený 9 Nebezpečí poskytuje informace o nebezpečí smrtelného zranění. Nedodržování těchto pokynů může vést k ohrožení života. Symboly Odkazy na stránky mají označení 3. 3 znamená viz strana. Chronologické pořadí výběru položek nabídek v personalizaci vozidla je označeno symbolem I. Přejeme Vám mnoho hodin spokojené jízdy. Adam Opel AG 9 Varování Text označený 9 Varování poskytuje informace o nebezpečí nehody nebo zranění. Nedodržování těchto pokynů může vést ke zranění. Výstraha Text označený Výstraha poskytuje informace o možném poškození vozidla. Nedodržování těchto pokynů může vést k poškození vozidla.

7 Úvod 5

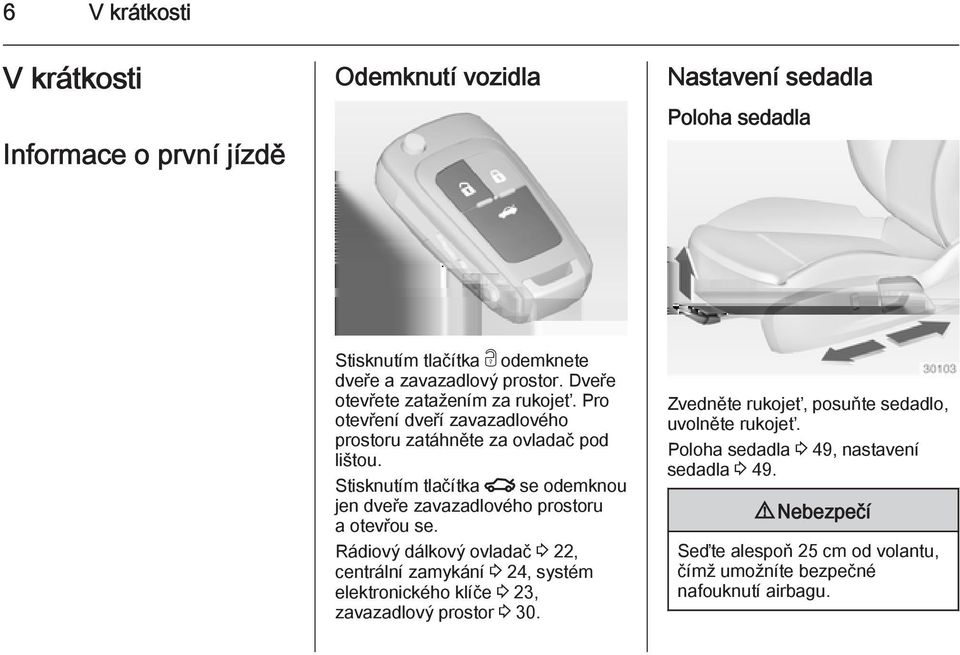

8 6 V krátkosti V krátkosti Informace o první jízdě Odemknutí vozidla Nastavení sedadla Poloha sedadla Stisknutím tlačítka c odemknete dveře a zavazadlový prostor. Dveře otevřete zatažením za rukojeť. Pro otevření dveří zavazadlového prostoru zatáhněte za ovladač pod lištou. Stisknutím tlačítka x se odemknou jen dveře zavazadlového prostoru a otevřou se. Rádiový dálkový ovladač 3 22, centrální zamykání 3 24, systém elektronického klíče 3 23, zavazadlový prostor Zvedněte rukojeť, posuňte sedadlo, uvolněte rukojeť. Poloha sedadla 3 49, nastavení sedadla Nebezpečí Seďte alespoň 25 cm od volantu, čímž umožníte bezpečné nafouknutí airbagu.

9 V krátkosti 7 Opěradla Výška sedadla Sklon sedadla Zatáhněte za páku, nastavte sklon a páku uvolněte. Umožněte sedadlu se slyšitelně zajistit. Poloha sedadla 3 49, nastavení sedadla Stiskněte spínač horní část = sedadlo je výše dolní část = sedadlo je níže Poloha sedadla 3 49, nastavení sedadla Pumpovací pohyb páčkou nahoru = přední část sedadla je výše dolů = přední část sedadla je níže Poloha sedadla 3 49, nastavení sedadla 3 49.

10 8 V krátkosti Seřízení elektricky nastavitelného sedadla Nastavení opěrky hlavy Bezpečnostní pás Použijte spínač 1: vpřed/vzad nahoru/dolů = podélné nastavení = výškové nastavení Nahoru/dolů vpředu = nastavení sklonu Použijte spínač 2: vpřed/vzad = nastavení opěradla Stiskněte uvolňovací tlačítko, nastavte výšku, zablokujte. Opěrky hlavy Vytáhněte bezpečnostní pás a zajistěte jej v zámku pásu. Bezpečnostní pás nesmí být překroucený a musí těsně přiléhat k tělu. Opěradlo nesmí být příliš zakloněno (maximum přibližně 25 ). Chcete-li pás rozepnout, stiskněte červené tlačítko na zámku pásu. Poloha sedadla 3 49, bezpečnostní pásy 3 57, systém airbagů 3 60.

11 V krátkosti 9 Nastavení zrcátka Vnitřní zpětné zrcátko Vnější zrcátka Nastavení polohy volantu Za účelem snížení oslňování nastavte páčku na spodní straně. Vnitřní zpětné zrcátko 3 40, vnitřní zrcátko s automatickou změnou odrazivosti Otočením ovladače doleva (L) nebo doprava (R) vyberte příslušné zrcátko. Potom proveďte nastavení. Vydutá vnější zpětná zrcátka 3 38, elektrické nastavení 3 38, sklopení vnějších zpětných zrcátek 3 39, vyhřívání vnějších zpětných zrcátek Odjistěte páčku, nastavte volant, potom páčku zajistěte a dbejte, aby byla zcela zajištěná. Volant nastavujte pouze při stojícím vozidle a po odjištění zámku řízení. Systém airbagů 3 60, polohy zapalování

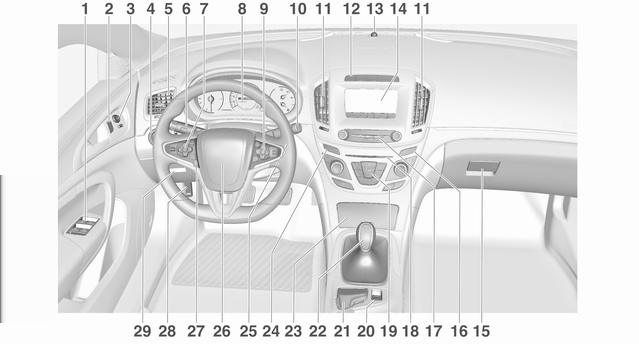

12 10 V krátkosti Přehled přístrojové desky

13 V krátkosti 11 1 Elektricky ovládaná okna Centrální zamykání Vnější zrcátka Spínač světel Nastavení sklonu světlometů Přední/zadní světla do mlhy Osvětlení přístrojů Boční větrací otvory Směrová světla a změny jízdního pruhu, světelná houkačka, tlumená světla a dálková světla, asistent dálkových světel Výstupní osvětlení Parkovací světla Tlačítka pro informační centrum řidiče Tempomat Omezovač rychlosti Adaptivní tempomat Výstraha před kolizí vpředu Přístroje Informační centrum řidiče Tlačítka pro informační centrum řidiče Stěrače a ostřikovače čelního skla, ostřikovače světlometů, stěrač a ostřikovač zadního okna Středové větrací otvory Sportovní/cestovní režim Systém kontroly trakce Elektronická kontrola stability vozidla Výstražná světla Parkovací asistent/ progresivní parkovací asistent Varování o opuštění jízdního pruhu Stavová LED systému alarmu Barevný informační displej Odkládací schránka v palubní desce Kontrolka zapnutí/vypnutí airbagu Kontrolka bezpečnostního pásu předního spolujezdce Ovládací prvky barevného informačního displeje Otvor pro CD 19 Klimatizace Elektrická parkovací brzda Touchpad Mechanická převodovka Automatická převodovka Popelník Tlačítko Eco pro systém stop-start Tlačítko voliče paliva Spínač zapalování/ napájení Houkačka Nastavení polohy volantu... 86

14 12 V krátkosti 28 Uvolňovací páčka kapoty Odkládací prostor Pojistková skříňka Vnější osvětlení vozidla Osvětlení Automatické ovládání světel AUTO = automatické ovládání světel: vnější osvětlení vozidla se zhasíná a rozsvěcuje automaticky m = zapnutí nebo vypnutí automatického ovládání osvětlení 8 = boční světla 9 = světlomety Světla do mlhy > = přední světla do mlhy r = zadní světlo do mlhy

15 V krátkosti 13 Světelná houkačka, dálková světla a potkávací světla Ukazatele směru a změny jízdního pruhu Výstražná světla světelná houkačka dálková světla potkávací světla = zatáhněte za páčku = zatlačte páčku = zatlačte nebo přitáhněte páčku Automatické ovládání světel 3 128, Dálková světla 3 128, Asistent dálkových světel 3 128, Světelná houkačka 3 129, Adaptivní přední osvětlení páčka nahoru páčka dolů = pravý ukazatel směru = levý ukazatel směru Ukazatele změny směru jízdy 3 133, obrysová světla Ovládaný pomocí tlačítka. Výstražná světla

16 14 V krátkosti Houkačka Systémy ostřikovače a stěračů Stěrač čelního skla Stěrače čelního skla 3 88, výměna stěrače Stiskněte j. 2 = rychlé stírání 1 = pomalé stírání P = intervalové stírání nebo automatické stírání u modelu s dešťovým snímačem = vypnuto Pro jedno setření při vypnutých stěračích čelního skla zatlačte páčku dolů.

17 V krátkosti 15 Ostřikovače čelního skla a světlometů Stěrač zadního skla Ostřikovač zadního okna Zatáhněte za páčku. Ostřikovače čelního skla a světlometů 3 88, kapalina ostřikovače Stisknutím kolébkového spínače zapnete stěrač zadního skla: horní spínač = nepřetržitý chod spodní spínač = přerušovaný chod střední poloha = vypnuto Zatlačte páčku. Kapalina ostřikovače je stříknuta na zadní sklo a stěrač několikrát setře. Stěrač/ostřikovač zadního skla 3 90.

18 16 V krátkosti Klimatizace Vyhřívání zadního okna, vyhřívání vnějších zpětných zrcátek Odmlžení a odmrazení oken, systém klimatizace Odmlžení a odmrazení oken, automatická klimatizace Vyhřívání se ovládá stisknutím tlačítka Ü. Vyhřívání zadního skla Stiskněte tlačítko V. Nastavte ovládací prvek teploty na nejvyšší teplotu. Zapněte vyhřívání zadního okna Ü. Systém klimatizace Stiskněte tlačítko V. Teplota a distribuce vzduchu jsou nastaveny automaticky a ventilátor běží vysokou rychlostí. Zapněte vyhřívání zadního okna Ü. Dvouzónová automatická klimatizace

19 V krátkosti 17 Převodovka Mechanická převodovka Automatická převodovka Automatická převodovka Zpátečka: ve stojícím vozidle sešlápněte pedál spojky, stiskněte uvolňovací tlačítko na řadicí páce a zařaďte zpátečku. Pokud se Vám zpátečku nepodaří zařadit, zařaďte neutrál, uvolněte pedál spojky a znovu jej sešlápněte; poté zkuste zpátečku zařadit znovu. Manuální převodovka P = parkování R = zpátečka N = neutrál D = jízda Manuální režim: pohněte pákou voliče z D doleva. < = vyšší převodový stupeň ] = nižší převodový stupeň Páka voliče může být přesunuta z P pokud je zapnuté zapalování a sešlápnutý brzdový pedál. Při řazení P nebo R stiskněte uvolňovací tlačítko.

20 18 V krátkosti Rozjezd Kontrola před rozjezdem Tlak vzduchu v pneumatikách a jejich stav 3 249, Hladina motorového oleje a hladiny kapalin Všechna okna, zrcátka, vnější osvětlení a registrační značky, zda jsou čisté, není na nich sníh nebo námraza a jsou funkční. Správná poloha zpětných zrcátek, sedadel a bezpečnostních pásů 3 38, 3 49, Funkce brzd při nízké rychlosti, obzvláště pokud jsou brzdy mokré. Startování motoru Spínač zapalování: Otočte klíč do polohy 2 tlačítko napájení: Na několik sekund stiskněte tlačítko Engine Start/Stop, dokud se nerozsvítí LED dioda mírným pohybem volantu uvolněte zámek řízení sešlápněte spojkový a brzdový pedál u automatické převodovky je zařazena poloha P nebo N nepřidávejte plyn spínač zapalování: otočte klíč do polohy 3 a uvolněte jej tlačítko napájení: Stiskněte a uvolněte tlačítko Engine Start/ Stop motor nastartuje s krátkým zpožděním. Startování motoru

21 V krátkosti 19 Systém Stop-start Parkování Pokud se vozidlo pohybuje pomalou rychlostí nebo stojí a jsou splněny jisté podmínky, aktivujte Autostop následujícím způsobem: sešlápněte spojkový pedál nastavte páku do neutrálu uvolněte spojkový pedál Režim Autostop je signalizován ručičkou otáčkoměru v poloze AUTOSTOP nebo kontrolkou na sestavě sdružených přístrojů. Motor se znovu nastartuje po opětovném sešlápnutí spojkového pedálu. Systém Stop-start Výstraha Vozidlo neparkujte na povrchu, který se může snadno vznítit. Takovýto povrch by se mohl vznítit od výfukového systému, který má vysokou teplotu. Vždy použijte ruční brzdu. Elektrickou ruční brzdu zabrzděte zatažením a podržením spínače m přibližně na jednu sekundu. Zatáhněte manuální ruční brzdu bez použití uvolňovacího tlačítka. Ve svahu směrem dolů nebo nahoru ji zabrzděte co možno nejpevněji. Současně sešlápněte nožní brzdu, aby se snížily vyvíjené provozní síly. Pokud je vozidlo na vodorovném povrchu nebo ve svahu směrem nahoru, před vypnutím zapalování zařaďte první převodový stupeň nebo uveďte páku voliče do polohy P. Ve svahu směrem nahoru

22 20 V krátkosti natočte přední kola směrem od obrubníku. Pokud je vozidlo ve svahu směrem dolů, před vypnutím zapalování zařaďte zpětný chod nebo uveďte páku voliče do polohy P. Natočte přední kola směrem k obrubníku. Po jízdě s motorem ve vysokých otáčkách nebo při velkém zatížení motoru nechte motor před vypnutím zapalování běžet v nízkých otáčkách nebo na volnoběh asi 30 sekund, aby nedošlo k poškození turbodmychadla. Vypněte motor a zapalování. Otočte volantem tak, aby se uzamkl. Automatická převodovka: Klíč lze vyjmout pouze tehdy, když je páka voliče v poloze P. Uzavřete okna a střešní okno. Zamkněte vozidlo a aktivujte alarm 3 24, Ventilátor chlazení motoru může běžet i po vypnutí motoru Klíče, zámky 3 21, dlouhodobé odstavení vozidla

23 Klíče, dveře a okna 21 Klíče, dveře a okna Klíče, zámky Dveře Zabezpečení vozidla Vnější zrcátka Vnitřní zrcátka Okna Střecha Klíče, zámky Klíče Výměna klíčů Číslo klíče je specifikované v kartě vozidla (Car Pass) nebo na odnímatelném štítku. Číslo klíče je nutné sdělit při objednávání náhradních klíčů, jelikož je součástí systému imobilizéru. Klíče, zámky 3 267, rádiový dálkový ovladač 3 22, elektronický klíč 3 23, centrální zamykání 3 24, startování motoru Klíč s výklopnou planžetou Stisknutím tlačítka vyklopíte planžetu klíče. Pro sklopení klíče nejprve stiskněte tlačítko. Car Pass Car Pass obsahuje údaje o vozidle související se zabezpečením a měl by být proto skladován na bezpečném místě. Pokud je vozidlo přijato do servisní dílny, jsou tyto údaje o vozidle potřebné k provedení určitých operací.

24 22 Klíče, dveře a okna Rádiový dálkový ovladač Umožňuje ovládání následujících funkcí pomocí tlačítek dálkového ovládání: Centrální zamykání 3 24 Mechanická ochrana proti odcizení 3 35 Systém alarmu 3 35 Zadní výklopné dveře 3 30 Elektricky ovládaná okna 3 41 Střešní okno 3 44 Sklápění zrcátek 3 39 Dálkové ovládání má provozní dosah přibližně 50 metrů. Provozní dosah může být omezen vnějšími vlivy. Výstražná světla potvrzují činnost. Zacházejte s ním s péčí, chraňte jej před vlhkostí a vysokými teplotami a nepoužívejte jej zbytečně. Výměna baterie rádiového dálkového ovladače Vyměňte baterii, jakmile se zkrátí provozní dosah. Baterie nepatří do domácího odpadu. Musejí se zlikvidovat v příslušné recyklační sběrně. Vyklopte klíč a otevřete jednotku. Vyměňte baterii (typ baterie CR 2032), přičemž věnujte pozornost poloze baterie. Zavřete jednotku a proveďte synchronizaci. Synchronizace rádiového dálkového ovladače Po výměně akumulátoru odemkněte dveře klíčem v zámku dveří řidiče. K synchronizaci rádiového dálkového ovladače dojde při zapnutí zapalování.

25 Klíče, dveře a okna 23 Porucha Pokud nefunguje rádiový dálkový ovladač centrálního zamykání, může to být způsobeno jedním z následujících důvodů: Porucha rádiového dálkového ovládání Je překročen dosah Příliš nízké napětí baterie Časté, opakované používání rádiového dálkového ovladače v době, kdy je mimo dosah, což bude vyžadovat opětovnou synchronizaci Pokud opakovaným používáním v krátkém intervalu přetížíte systém centrálního zamykání, automaticky se krátkodobě přeruší napájení Rádiové vlny dálkového ovladače jsou rušeny jiným zdrojem Manuální odemykání Systém elektronického klíče Aktivuje ovládání následujících funkcí bez klíče: Centrální zamykání 3 24 Zadní výklopné dveře 3 30 Zapnutí zapalování a nastartování motoru Elektronický klíč musí mít řidič jednoduše u sebe. Elektronický klíč zahrnuje navíc funkce rádiového dálkového ovladače Zacházejte s ním s péčí, chraňte jej před vlhkostí a vysokými teplotami a nepoužívejte jej zbytečně. Poznámky Nedávejte elektronický klíč do zavazadlového prostoru nebo před Info-Display. Výměna baterie v elektronickém klíči Okamžitě vyměňte baterii v případě, že systém již nefunguje správně nebo pokud se zkrátil provozní dosah. Nutnost provedení výměny baterie je signalizována zprávou v informačním centru řidiče Výměna baterie, viz rádiový dálkový ovladač Synchronizace elektronického klíče Elektronický klíč se synchronizuje automaticky při každém startování.

26 24 Klíče, dveře a okna Porucha Pokud nelze ovládat centrální zamykání nebo nelze startovat motor, může být příčinou jedno z následujících: Vadný elektronický klíč Elektronický klíč se nachází mimo provozní dosah Příliš nízké napětí akumulátoru, Pokud opakovaným používáním v krátkém intervalu přetížíte systém centrálního zamykání, automaticky se krátkodobě přeruší napájení Rádiové vlny dálkového ovladače jsou rušeny jiným zdrojem. Příčinu poruchy odstraňte změnou polohy elektronického klíče. Manuální odemykání Nastavení uložená v paměti Při každém vypnutí zapalování jsou dálkovým ovladačem a elektronickým klíčem automaticky uložena do paměti následující nastavení: Automatická klimatizace Osvětlení Informační systém Centrální zamykání Nastavení sportovního režimu Komfortní nastavení Uložená nastavení se automaticky použijí při příštím zapnutí zapalování s použitím dálkového ovládání nebo elektronického klíče 3 23, který je uložil. Podmínkou je, že Přizpůsobené řidičem je aktivována v osobním nastavením informačního displeje. Nastavení se musí pro každé dálkové ovládání nebo elektronický klíč provést samostatně. Do paměti se rovněž uloží nastavení sedadla řidiče a vnějších zrcátek, a to bez ohledu na místo v paměti Elektricky nastavitelné sedadlo se automaticky posune do uložené polohy při odemknutí a otevření dveří řidiče dálkovým ovládáním nebo elektronickým klíčem uloženým v paměti a na barevném informačním displeji se aktivuje Auto nastavení ulož. hodnot. Personalizace vozidla Systém centrálního zamykání Odemyká a zamyká dveře, zavazadlový prostor a dvířka palivové nádrže. Zatažením za vnitřní kliku dveří se příslušné dveře odemknou. Opakovaným zatažením za kliku se dveře otevřou. Poznámky V případě nehody při které došlo k naplněním airbagu nebo aktivaci předpínače pásu se vozidlo automaticky odemkne. Poznámky Jestliže neotevřete žádné dveře během krátké doby po odemknutí vozidla dálkovým ovladačem, vozidlo se opět automaticky zamkne.

27 Klíče, dveře a okna 25 Použití dálkového ovládání Odemknutí Stiskněte tlačítko c. Režim zamykání lze nastavit v nabídce personalizace vozidla na barevném informačním displeji. Lze jej nakonfigurovat následujícím způsobem: všechny dveře, zavazadlový prostor a dvířka palivové nádrže se odemknou jedním stisknutím tlačítka c, nebo pouze dveře řidiče, zavazadlový prostor a dvířka palivové nádrže se odemknou jedním stisknutím tlačítka c. Opakovaným stisknutím tlačítka c se odemknou všechny dveře. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení může být uloženo pro použité dálkové ovládání. Nastavení uložená v paměti Zamknutí Zavřete dveře, zavazadlový prostor a dvířka palivové nádrže. Stiskněte tlačítko e. Nejsou-li dveře řidiče správně zavřené, centrální zamykání nebude fungovat.

28 26 Klíče, dveře a okna Odemykání a otevírání dveří zavazadlového prostoru 4dveřový sedan, Country Tourer s elektricky ovládanými zadní výklopnými dveřmi Stisknutím tlačítka x při vypnutém zapalování dokud se dveře zavazadlového prostoru automaticky neotevřou. Přední dveře zůstanou zamknuté. Elektricky ovládané dveře zavazadlového prostoru Potvrzení Použití systému centrálního zamykání je potvrzeno bliknutím výstražných světel. Použití systému elektronického klíče Elektronický klíč se musí nacházet mimo vozidlo v provozním dosahu přibližně jeden metr od příslušné strany dveří. Odemknutí Stiskněte tlačítko na vnější klice kterýchkoli dveří a zatáhněte za kliku. Režim zamykání lze nastavit v nabídce personalizace vozidla na barevném informačním displeji. Lze jej nakonfigurovat následujícím způsobem: všechny dveře, zavazadlový prostor a dvířka palivové nádrže se odemknou jedním stisknutím tlačítka na kterékoli vnější klice, nebo pouze dveře řidiče, zavazadlový prostor a dvířka palivové nádrže se odemknou jedním stisknutím tlačítka jedním stisknutím tlačítka na kterékoli vnější klice. Opakovaným stisknutím tlačítka se odemknou všechny dveře. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení může být uloženo pro použitý elektronický klíč. Nastavení uložená v paměti 3 24.

29 Klíče, dveře a okna 27 Zamknutí Stiskněte tlačítko na vnější klice kterýchkoli dveří. Všechny dveře, zavazadlový prostor a dvířka palivové nádrže se zamknou. Systém zamkne pouze, pokud uplynulo více než 5 sekund od odemknutí, nebo bylo dvakrát stisknuto tlačítko odemknutí během 5 sekund, nebo byly otevřeny některé dveře a potom zavřeny všechny dveře. Pokud nejsou správně zavřeny dveře řidiče, nebo ve vozidle zůstane elektronický klíč a zapalování není vypnuté, nebude zamknutí provedeno a třikrát se ozve varovný tón. Pokud byly ve vozidle dva nebo více elektronických klíčů a zapalování bylo zapnuto jednou, dveře se zamknou, i když je z vozidla odnesen pouze jeden elektronický klíč. Odemykání a otevírání dveří zavazadlového prostoru Pokud je elektronický klíč v dosahu, lze zadní dveře zavazadlového prostoru otevřít stisknutím tlačítka pod lištou dveří zavazadlového prostoru. Pasivní zamykání Viz Automatické zamykání Potvrzení Použití systému centrálního zamykání je potvrzeno bliknutím výstražných světel. Tlačítka centrálního zamykání Zamyká a odemyká všechny dveře, zavazadlový prostor a dvířka palivové nádrže z prostoru pro cestující spínačem na panelu dveří řidiče. Stisknutím tlačítka e zamknete. Stisknutím tlačítka c odemknete.

30 28 Klíče, dveře a okna Porucha systému dálkového ovládání nebo elektronického klíče Manuální odemykání Ručně odemkněte dveře řidiče otočením klíče v zámku. Zapnutí zapalování a stisknutí tlačítka centrálního zamykání c odemkne všechny dveře, zavazadlový prostor a dvířka palivové nádrže. Při zapínání zapalování se deaktivuje ochrana proti odcizení. Manuální zamykání Ručně zamkněte dveře řidiče otočením klíče v zámku. Výpadek centrálního zamykání Manuální odemykání Ručně odemkněte dveře řidiče otočením klíče v zámku. Ostatní dveře můžete odemknout opakovaným zatažením za vnitřní kličku. Zavazadlový prostor a dvířka palivové nádrže zůstanou zamknuté. Zapnutím zapalování deaktivujete ochranu proti odcizení Manuální zamykání Všechny dveře vyjma dveří řidiče zamknete zatlačením vnitřního zamykacího kolíku. Poté zavřete dveře řidiče a zamkněte je zvenku pomocí klíče. Dvířka palivové nádrže a dveře zavazadlového prostoru není možné zamknout. Automatické zamknutí Automatické zamknutí po vyjetí Tuto bezpečnostní funkci lze nakonfigurovat tak, aby se po rozjetí vozidla a dosažení určité rychlosti automaticky zamkly všechny dveře, zavazadlový prostor a uzávěr víka plnicího hrdla palivové nádrže. Po zastavení vozidla se vozidlo automaticky odemkne po vyjmutí klíčku ze spínače zapalování, nebo pomocí systému elektronického klíče při vypnutí zapalování. Zapnutí nebo vypnutí automatického zamykání lze nastavit v nabídce Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení lze uložit pro použitý dálkový ovladač nebo elektronický klíč 3 24.

31 Klíče, dveře a okna 29 Automatické opětovné zamknutí po odemčení Tuto funkci lze nakonfigurovat tak, aby se krátce po odemknutí pomocí dálkového ovládání nebo elektronického klíče, pokud nebudou otevřeny žádné dveře, všechny dveře, zavazadlový prostor a dvířka palivové nádrže automaticky znovu zamkly. Zapnutí nebo vypnutí automatického následného zamykání lze nastavit v nabídce Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení lze uložit pro použitý dálkový ovladač nebo elektronický klíč Pasivní zamykání Ve vozidlech se systémem elektronického klíče tato funkce automaticky zamkne vozidlo několik sekund po zavření všech dveří, pokud byl předtím elektronický klíč rozpoznán ve vozidle a nezůstal ve vozidle po zavření dveří. Pokud elektronický klíč zůstane ve vozidle, nebo není vypnuté zapalování, nebude pasivní zamknutí povoleno a třikrát se ozve varovný tón. Pokud byly ve vozidle dva nebo více elektronických klíčů a zapalování bylo zapnuto jednou, zamkne tato funkce vozidlo, i když je z vozidla odnesen pouze jeden elektronický klíč. Pasivní zamykání lze deaktivovat stisknutím tlačítka c na několik sekund při otevřených jedněch dveří. Zůstane deaktivované, dokud nestisknete tlačítko e nebo nezapnete zapalování. Zapnutí nebo vypnutí pasivního zamykání lze nastavit v nabídce Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení lze uložit pro použitý dálkový ovladač nebo elektronický klíč Dětské pojistky 9 Varování Pokud na zadních sedadlech sedí děti, použijte dětské zámkové pojistky. Použitím klíče nebo vhodného šroubováku otočte dětskou zámkovou pojistku v zadních dveřích do vodorovné polohy. Dveře nyní nemůžete zevnitř otevřít. Otočením dětské zámkové pojistky do svislé polohy tuto funkci vypnete.

32 30 Klíče, dveře a okna Dveře Zavazadlový prostor Dveře zavazadlového prostoru Otevření 5dveřový hatchback, Sports Tourer, Country Tourer Zavření Držte stisknuté tlačítko x na rádiovém dálkovém ovladači, dokud se dveře zavazadlového prostoru automaticky neotevřou, nebo po odemknutí stiskněte ovladač pod lištou dveří zavazadlového prostoru. Centrální zamykání Použijte vnitřní kliku. Během zavírání netahejte za ovladač pod lištou, neboť by tím došlo k opětovnému odemknutí dveří zavazadlového prostoru. Centrální zamykání Po odemknutí stiskněte ovladač pod lištou dveří zavazadlového prostoru a ručně je otevřete. 4dveřový Sedan

33 Klíče, dveře a okna 31 Elektricky ovladatelné dveře zavazadlového prostoru 9 Varování Při obsluze elektricky ovládatelných dveří zavazadlového prostoru buďte opatrní. Hrozí nebezpečí zranění, zejména dětem. Při obsluze dávejte pozor na pohyblivé dveře zavazadlového prostoru. Ujistěte se, že během jejich pohybu nebylo nic dveřmi skřípnuto a nikdo se nenachází v oblasti pohybu dveří. Elektricky ovládané dveře zavazadlového prostoru se ovládají: Tlačítkem x rádiového dálkového ovladače Spínačem G v panelu dveří řidiče Dotykovým spínačem a tlačítkem G dveří zavazadlového prostoru. U vozidel s automatickou převodovkou lze dveře zavazadlového prostoru ovládat pouze při stojícím vozidle a automatickou převodovku v poloze P. Během činnosti elektricky ovladatelných dveří zavazadlového prostoru blikají koncová světla a zní zvonkohra. Poznámky Ovládání elektricky ovladatelných dveří zavazadlového prostoru neovlivňuje činnost systému centrálního zamykání. K otevření dveří zavazadlového prostoru pomocí dálkového ovládání není potřebné vozidlo odemknout. Při ovládání pomocí dotykového spínače nebo spínače ve dveřích řidiče nejdříve vozidlo odemkněte. Po uzavření vozidlo uzamkněte. Centrální zamykání Ovládání rádiovým dálkovým ovladačem Držte stisknuté tlačítko x dokud se dveře zavazadlového prostoru neotevřou nebo nezavřou.

34 32 Klíče, dveře a okna Ovládání spínačem ve dveřích řidiče Ovládání spínači dveří zavazadlového prostoru Držte stisknuté tlačítko G dokud se dveře zavazadlového prostoru neotevřou nebo nezavřou. Pro otevření dveří zavazadlového prostoru stiskněte dotykový spínač pod lištou dveří, dokud se dveře neuvedou do pohybu. Pro zavření tiskněte tlačítko G v otevřených dveřích zavazadlového prostoru, dokud se tyto dveře nezačnou pohybovat. Zastavení nebo změna směru pohybu Stisknutím tlačítka x na rádiovém dálkovém ovladači, tlačítka G na dveřích zavazadlového prostoru nebo dotykového spínače během pohybu dveří zavazadlového prostoru je zastavíte v současné poloze. Opětovným stisknutím tlačítka x nebo G se změní směr pohybu.

35 Klíče, dveře a okna 33 Provozní režimy Elektricky ovladatelné dveře zavazadlového prostoru mají tři provozní režimy, které jsou ovládány spínačem ve dveřích řidiče. Tento režim změníte pootočením tohoto spínače: Normální režim MAX: elektricky ovladatelné dveře zavazadlového prostoru se úplně otevřou Přechodný režim 3/4: elektricky ovladatelné dveře zavazadlového prostoru se částečně otevřou do nastavitelné polohy Režim Off: dveře zavazadlového prostoru lze ovládat pouze ručně. Nastavení velikosti částečného otevření v přechodném režimu 1. Otočte spínač provozních režimů do polohy 3/4. 2. Libovolným manipulačním spínačem otevřete elektricky ovladatelné dveře zavazadlového prostoru. 3. Stlačením libovolného manipulačního spínače zastavte pohyb v požadované poloze. V případě potřeby ručně nastavte zastavené dveře zavazadlového prostoru do požadované pozice. 4. Stiskněte a podržte 3 sekundy tlačítko na vnitřní straně otevřených dveří zavazadlového prostoru. Poznámky Výška otevření by se měla programovat z úrovně terénu. Zvukový signál indikuje nové nastavení a vnější zadní osvětlení zabliká, když jsou dveře zavazadlového prostoru pod úhlem otevření 30. Po otočení nastavovacího prvku ve dveřích řidiče na přechodný režim 3/4 se elektricky ovladatelné dveře

36 34 Klíče, dveře a okna zavazadlového prostoru během otevírání zastaví v nově nastavené pozici. Dveře zavazadlového prostoru lze nechat otevřené pouze v případě, že výška je větší než minimální výška (minimální úhel otevření od 30 ). Výšku otevření nelze naprogramovat menší než tuto výšku. Bezpečnostní funkce Pokud elektricky ovladatelné dveře zavazadlového prostoru při otevírání nebo zavírání narazí na překážku, automaticky se trochu pohnou opačným směrem. Opakování překážky v jednom pracovním cyklu tuto funkci zcela vypne. V tomto případě dveře zavazadlového prostoru zavřete nebo otevřete ručně. Elektricky ovladatelné dveře zavazadlového prostoru mají na bočních hranách čidla sevření. Pokud čidla zaznamenají překážku mezi dveřmi zavazadlového prostoru a karosérií, otevřou se a lze je zavřít opětovným spuštěním nebo ručně. Bezpečnostní funkce je signalizována výstražnou zvonkohrou. Před obnovením normálního elektrického ovládání odstraňte všechny překážky. Pokud je vozidlo vybaveno tažným zařízením nainstalovaným ve výrobním závodě a elektrická zástrčka přívěsu je zapojena, lze elektricky ovladatelné dveře zavazadlového prostoru otevřít pouze pomocí dotykového spínače nebo zavřít pomocí G tlačítka v otevřených dveří zavazadlového prostoru. Ujistěte se, že v oblasti pohybu nejsou žádné překážky. Obecné rady pro ovládání dveří zavazadlového prostoru 9 Varování Při přepravě objemných předmětů nejezděte s otevřenými nebo pootevřenými dveřmi zavazadlového prostoru, protože by do vozidla mohly vnikat toxické výfukové plyny, které nelze vidět a cítit. Mohli by přivodit bezvědomí nebo i smrt. Výstraha Před otevřením dveří zavazadlového prostoru zkontrolujte překážky nad hlavou, jako jsou garážové dveře, abyste předešli poškození dveří zavazadlového prostoru. Vždy zkontrolujte prostor pro pohyb nad dveřmi a za nimi. Poznámky Elektricky ovladatelné dveře zavazadlového prostoru: Pokud zvedáky dveří ztratí zavazadlového prostoru tlak, dveře zavazadlového prostoru mírně klesnou a systém je zastaví. Následně budou dveře zavazadlového prostoru elektricky otevřeny a zavřeny. Během této činnosti budou blikat koncová světla a znít zvukový signál. Po zavření nebude možné dveře

37 Klíče, dveře a okna 35 zavazadlového prostoru otevřít, dokud nebude provedena oprava v servisu. Poznámky Ovládání elektricky ovladatelných dveří zavazadlového prostoru je vypnuto, pokud je nízké napětí akumulátoru vozidla. V tomto případě nelze dveře zavazadlového prostoru ovládat ani ručně. Poznámky Jestliže jsou elektricky ovládané dveře zavazadlového prostoru zakázány a všechny dveře jsou odemknuty, lze dveře zavazadlového prostoru otevřít pouze ručně. V tomto případě ruční zavírání dveří zavazadlového prostoru vyžaduje značně větší sílu. Poznámky Montáž určitého těžkého příslušenství na dveře zavazadlového prostoru může mít nepříznivý vliv na jejich setrvání v otevřené poloze. Zabezpečení vozidla Mechanická ochrana proti odcizení 9 Varování Nepoužívejte tento systém, pokud ve vozidle zůstávají cestující! Dveře není možno zevnitř odemknout. Systém natrvalo zamkne (deadlock) všechny dveře. Všechny dveře musí být zavřené a elektronický klíč nesmí zůstat ve vozidle. V opačném případě nelze systém aktivovat. Jestliže bylo zapnuté zapalování, musejí být dveře řidiče jednou otevřeny a zavřeny, aby mohl být vůz zajištěn. Odemknutím vozidla se deaktivuje mechanická ochrana proti odcizení. To není možné pomocí tlačítka centrálního zamykání v prostoru pro cestující. Aktivování Rádiový dálkový ovladač nebo elektronický klíč: dvakrát stiskněte tlačítko e během 5 sekund. Systém alarmu Systém alarmu začleňuje mechanickou ochranu proti odcizení a tyto systémy pracují společně. Sleduje: Dveře, výklopná záď, kapota Prostor pro cestující včetně sousedícího zavazadlového prostoru

38 36 Klíče, dveře a okna Náklon vozidla, např. pokud je zvedáno Zapalování Aktivace Všechny dveře musí být zavřené a elektronický klíč nesmí zůstat ve vozidle. V opačném případě nelze systém aktivovat. Rádiový dálkový ovladač: aktivuje se automaticky 30 sekund po zamknutí vozidla jedním stisknutím tlačítka e. Systém elektronického klíče: aktivuje se automaticky 30 sekund po zamknutí vozidla stisknutím tlačítka na vnější klice kterýchkoli dveří. Rádiový dálkový ovladač nebo elektronický klíč: přímo dvojím stisknutím tlačítka e během 5 sekund. Systém elektronického klíče s aktivním pasivním zamykáním: aktivuje se krátce po provedení pasivního zamknutí. Poznámky Změny v interiéru vozidla, jako například použití potahů sedadel a otevření oken nebo střešního okna, mohou mít nepříznivý vliv na funkci prostorové ochrany. Zapnutí alarmu bez ochrany prostoru pro cestující a čidla náklonu Pokud jsou ve vozidle ponechána zvířata vypněte, kvůli vysoké úrovni ultrazvukového signálu nebo pohybům spouštějícím alarm, sledování prostoru pro cestující a náklonu vozidla. Sledování rovněž vypněte při převozu vozidla lodí nebo vlakem.

39 Klíče, dveře a okna Zavřete dveře zavazadlového prostoru, kapotu, okna a střešní okno. 2. Stiskněte tlačítko o. Dioda LED v tlačítku o bude svítit maximálně 10 minut. 3. Zavřete dveře. 4. Aktivujte alarm. Stavová zpráva je zobrazena informačním centrem řidiče. Stavová LED Stavová LED je včleněna do snímače na horní straně přístrojové desky. Stav během prvních 30 sekund po aktivaci alarmu: LED = test, zpoždění při svítí Dioda LED rychle bliká zapnutí. = dveře, zavazadlový prostor či kapota nejsou zcela zavřeny nebo porucha systému. Stav po spuštění alarmu: Dioda LED = alarm je spuštěn. bliká pomalu V případě poruch vyhledejte pomoc v servisu. Vypnutí Rádiový dálkový ovladač: Pokud vozidlo odemknete stisknutím tlačítka c, deaktivuje se systém alarmu. Systém elektronického klíče: Alarm se vypne po odemknutí vozidla stlačením tlačítka na vnější klice kterýchkoli dveří nebo zatažením za kliku dveří. Systém se nevypne při odemknutí dveří řidiče klíčem nebo tlačítkem centrálního zamykání v prostoru pro cestující. Alarm Pokud je alarm spuštěn, houká samostatná elektrická siréna napájená z akumulátoru a současně

40 38 Klíče, dveře a okna blikají výstražná světla. Počet a doba trvání signálů alarmu je určen zákonem. Alarm lze deaktivovat pouze stisknutím tlačítka c nebo stisknutím spínače na klice dveří (systém elektronického klíče) nebo zapnutím zapalování. Spuštěný alarm, který řidič nepřerušil, bude doprovázen blikáním výstražných světel. Při další odemknutí vozidla pomocí rádiového dálkového ovladače výstražná světla třikrát rychle zablikají. Vedle toho se po zapnutí zapalování zobrazí v informačním centru řidiče výstražná zpráva. Zprávy vozidla Imobilizér Systém je součástí spínače zapalování a kontroluje, zda je možné vozidlo nastartovat použitým klíčem. Imobilizér je aktivován automaticky, po vyjmutí klíče ze spínače zapalování. Pokud při zapnutí zapalování kontrolka d bliká, došlo k poruše v systému; motor nemůžete nastartovat. Vypněte zapalování a opakujte pokus o nastartování. Pokud kontrolka d stále bliká, pokuste se motor nastartovat rezervním klíčem a obraťte se na servis. Poznámky Imobilizér nezamyká dveře. Proto při opouštění vozidla vždy zamkněte vozidlo a aktivujte alarm 3 24, Kontrolka d Vnější zrcátka Vydutý tvar Vyduté vnější zrcátko obsahuje asferickou oblast a snižuje výskyt mrtvých bodů. Tvar zrcátka způsobuje, že se objekty jeví jako menší, což bude mít vliv na schopnost odhadovat vzdálenosti. Elektrické nastavení Otočením ovladače doleva (L) nebo doprava (R) vyberte příslušné zrcátko. Poté pohybem ovladače nastavte zrcátko.

41 Klíče, dveře a okna 39 V poloze o není vybráno žádné zrcátko. Sklopná zrcátka Elektrické sklopení Sklopení zrcátek pomocí dálkového ovládání Tato funkce je k dispozici pouze, pokud je vozidlo vybaveno pamětí elektricky ovládaných sedadel. S ohledem na bezpečnost chodců se při nárazu dostatečnou silou vnější zpětná zrcátka vyklopí ze své normální polohy. Lehkým tlakem je možno zrcátko opět vrátit do jeho původní polohy. Přepněte ovladač o a pak stiskněte tlačítko c. Obě vnější zrcátka se sklopí. Stiskněte opětovně ovladač - obě vnější zpětná zrcátka se vrátí do původní polohy. Pokud je elektricky sklopené zrcátko vyklopeno nazpět manuálně, stisknutím ovladače se elektricky vyklopí nazpět pouze druhé zrcátko. Po zamknutí znovu stiskněte a podržte tlačítko e po dobu jedné sekundy, zrcátka se sklopí. Po odemknutí znovu stiskněte a podržte tlačítko c po dobu jedné sekundy, zrcátka se vyklopí. Stisknutí po dobu třech sekund aktivuje činnost oken. Elektricky ovládaná okna Střešní okno 3 44.

42 40 Klíče, dveře a okna Pokud zrcátka byla sklopena ovládáním ve dveřích řidiče, potom se stisknutím tlačítka c nerozevřou. Tuto funkci lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení se automaticky uloží do používaného klíče Vyhřívání zrcátek Ovládá se stisknutím tlačítka Ü. Aktivace je indikována LED diodou v tlačítku. Vyhřívání funguje za chodu motoru a vypne se automaticky po uplynutí krátké doby. Automatické ztlumení Oslnění vzadu jedoucími vozidly je sníženo automatickým ztlumením obou vnějších zrcátek. Parkovací asistent U zrcátek s pamětí polohy, vyjma provozu s přívěsem je při zařazení zpátečky, jako pomoc pro parkování, vnější zrcátko na straně spolujezdce automaticky nasměrováno na zadní kolo. Paměť polohy Zapnutí nebo vypnutí této funkce může být změněno v nabídce Nastavení na informačním displeji. Personalizace vozidla Vnitřní zrcátka Manuální změna odrazivosti Za účelem snížení oslňování otočte páčku na spodní straně tělesa zrcátka.

43 Klíče, dveře a okna 41 Automatická změna odrazivosti Oslnění vzadu jedoucími vozidly je sníženo automatickým ztlumením vnitřního zpětného zrcátka. Okna Čelní sklo Čelní sklo odrážející teplo Vrstva na čelním skle odrážejícím teplo odráží sluneční záření. Dále se mohou od skla odrážet datové signály, např. z jednotek pro registraci mýtného. Vyznačené plochy na čelním skle nejsou touto vrstvou pokryty. Zařízení používaná k elektronické registraci dat a platbě poplatků se musí připevnit do těchto míst. Jinak by se mohlo stát, že registrace dat nebude probíhat správně. Nálepky na čelní sklo Nelepte na čelní sklo do prostoru vnitřního zrcátka dálniční nálepky apod. Mohlo by dojít k zakrytí detekční zóny snímače a k omezení výhledu kamery v tělesu zrcátka. Elektricky ovládaná okna 9 Varování Při obsluze elektricky ovládaných oken buďte opatrní. Hrozí nebezpečí zranění, zejména dětem. Jestliže přepravujete na zadních sedadlech děti, zapněte dětskou bezpečnostní pojistku elektricky ovládaných oken. Při zavírání oken a střešního okna dávejte pozor. Vždy se přesvědčte, že jejich pohybu nic nebrání.

44 42 Klíče, dveře a okna Je možné je ovládat v polohách zapalování režimu napájení příslušenství nebo režimu napájení zapnutého zapalování 3 155, Přidržené napájení vypnuto Použitím spínače pro příslušné okno je stačením otevřete nebo zatažením zavřete. Jemným stačením nebo zatažením k první zarážce: okno se pohybuje nahoru nebo dolu dokud je spínač používán. Silnějším stlačením nebo zatažením k druhé zarážce a poté uvolněním: okno se automaticky pohybuje nahoru nebo dolů se zapnutou bezpečnostní funkcí. Použití spínače ještě jednou ve stejném směru zastaví pohyb okna. Elektricky ovládaná okna lze ovládat přibližně ještě 10 minut po vypnutí zapalování nebo do otevření dveří řidiče. Bezpečnostní funkce Když okno při automatickém zavírání narazí na překážku, zastaví se ihned jeho pohyb a okno se opět otevře. Vyřazení bezpečnostní funkce Pokud byste měli problémy se zavíráním kvůli mrazu apod., zapněte zapalování, potom potáhněte spínač k první zarážce a podržte jej. Okno se pohybuje nahoru bez povolené bezpečnostní funkce. Uvolnění spínače zastaví pohyb okna. Dětská pojistka zadních oken Stačením spínače z vypnete elektricky ovládaná okna zadních dveří; dioda LED se rozsvítí. Opětovným stlačením z se znovu zapnou. Komfortní ovládání pomocí dálkového ovladače Okna je možné zvenku dálkově ovládat.

45 Klíče, dveře a okna 43 Po odemknutí stiskněte ještě jednou tlačítko c a držte je stisknuté tři sekundy: všechna okna se otevřou. Po zamknutí stiskněte ještě jednou tlačítko e a držte je stisknuté tři sekundy: všechna okna se zavřou. Pro zastavení pohybu oken stiskněte jakékoli tlačítko. Sklápění zrcátek Zavírání střešního okna Potvrzení Úplné otevření nebo zavření střešního je potvrzeno výstražnými světly. Přetížení Pokud jsou okna opakovaně uváděna do pohybu během krátkého intervalu, vypne se na určitý čas jejich činnost. Nastavování elektricky ovládaných oken Pokud okna nelze automaticky zavřít (např. po odpojení akumulátoru vozidla), v informačním centru řidiče se zobrazí výstražná zpráva. Zprávy vozidla Následujícím postupem aktivujte elektroniku jednotlivých oken: 1. Zavřete dveře. 2. Zapněte zapalování. 3. Spínač povytáhněte ke druhé zarážce, dokud se okno nezačne zavírat, a v povytažené poloze jej přidržte další 4 sekundy. 4. Spínač stiskněte k druhé zarážce, dokud se okno nezačne automaticky zavírat. 5. Tento postup zopakujte pro každé okno. Vyhřívání zadního okna Ovládá se stisknutím tlačítka Ü. Aktivace je indikována LED diodou v tlačítku. Vyhřívání funguje za chodu motoru a vypne se automaticky po uplynutí krátké doby. Sluneční clony Sluneční clony lze sklopit dolů nebo do strany, jako ochranu před slunečním svitem.

46 44 Klíče, dveře a okna Pokud mají sluneční clony zabudovaná zrcátka, musejí být kryty zrcátek během jízdy zavřené. Sluneční rolety Pro snížení slunečního světla na zadních sedadlech vytáhněte použitím rukojeti sluneční roletu nahoru a zajistěte ji nahoře v rámu dveří. Střecha Střešní okno 9 Varování Při obsluze střešního okna buďte opatrní. Hrozí nebezpečí zranění, zejména dětem. Při obsluze dávejte pozor na pohyblivé části. Vždy se přesvědčte, že jejich pohybu nic nebrání. Je možné je ovládat v polohách zapalování režimu napájení příslušenství nebo režimu napájení zapnutého zapalování 3 155, Přidržené napájení vypnuto Střešní okno, 5dveřový hatchback /4dveřový sedan Otevření nebo zavření Jemné stisknutí spínače p nebo r k první zarážce: střešní okno se otevírá nebo zavírá s aktivovanou bezpečnostní funkcí tak dlouho, dokud tento spínač tisknete. Silnější stisknutí spínače p nebo r k druhé zarážce a následné uvolnění: střešní okno se automaticky otevře nebo zavře s aktivovanou bezpečnostní funkcí. Použití spínače ještě jednou zastaví pohyb.

47 Klíče, dveře a okna 45 Zvednutí nebo uzavření Stisknutí spínače q nebo r: střešní okno se automaticky zvedne nebo zavře s aktivovanou bezpečnostní funkcí. Pokud je střešní okno zvednuté, může být otevřeno stisknutím p. Sluneční clona Sluneční clona se ovládá ručně. Vytáhněte nebo stáhněte sluneční clonu. Pokud je střešní okno otevřeno, je sluneční clona vždy stažena. Panoramatická střecha, Sports Tourer/Country Tourer Otevření Jemné stisknutí spínače p k první zarážce: střešní okno se otevře do polohy spojleru. Silnější stisknutí spínače p k druhé zarážce a následné uvolnění: střešní okno se automaticky otevře s aktivovanou bezpečnostní funkcí. Použití spínače ještě jednou zastaví pohyb. Zavřít Jemné stisknutí spínače r k první zarážce: střešní okno se zavírá s aktivovanou bezpečnostní funkcí ze zcela otevřené polohy nebo ze spojlerové polohy tak dlouho, dokud tento spínač tisknete. Silnější stisknutí spínače r k druhé zarážce a následné uvolnění: střešní okno se automaticky zcela zavře s aktivovanou bezpečnostní funkcí. Použití spínače ještě jednou zastaví pohyb. Sluneční clona Sluneční clona je ovládaná elektricky.

48 46 Klíče, dveře a okna Vytáhněte nebo stáhněte sluneční clonu stlačením spínače H nebo G. Obecné rady Bezpečnostní funkce Pokud střešní okno nebo sluneční clona při automatickém zavírání narazí na překážku, ihned se zastaví a opět se otevře. Vyřazení bezpečnostní funkce V případě, že nastane problém se zavřením v důsledku mrazu nebo podobného jevu, přidržte spínač r stisknutý k druhé zarážce. Střešní okno se zavírá bez zapnutí bezpečnostní funkce. Uvolnění spínače zastaví pohyb okna. Komfortní zavírání pomocí dálkového ovladače Střešní okno je možné zvenku dálkově zavřít. Stisknutím a přidržením tlačítka e střešní okno zavřete. Uvolněním tlačítka zastavíte pohyb. Inicializace po výpadku napájení V případě poruchy napájení lze střešní okno ovládat pouze v omezeném rozsahu. Systém dejte inicializovat dílnou.

49 Sedadla, zádržné prvky 47 Sedadla, zádržné prvky Opěrky hlavy Přední sedadla Zadní sedadla Bezpečnostní pásy Systém airbagů Dětské zádržné prvky Opěrky hlavy Poloha 9 Varování Jezděte pouze s opěrkou hlavy nastavenou do správné polohy. musíte ji vysunout do nejvyšší polohy; pro velmi malé cestující ji nastavte do nejnižší polohy. Nastavení Opěrky hlavy na předních sedadlech Horní okraj opěrky hlavy by měl být v úrovni s horní částí hlavy. Pokud není možné, pro velmi vysoké cestující, takto opěrku nastavit, Výškové nastavení Stiskněte uvolňovací tlačítko, nastavte výšku, zablokujte.

50 48 Sedadla, zádržné prvky Vodorovné nastavení Opěrky hlavy na zadních sedadlech Poznámky Schválené příslušenství se smí připojit pouze v případě, že se sedadlo nepoužívá. Polštář opěrky hlavy pomalu táhněte směrem vpřed. Může zaklesnout v několika polohách. Zatažením dopředu až nadoraz a uvolněním se opěrka hlavy vrátí do své polohy zcela vzadu. Výškové nastavení Vytáhněte opěrku hlavy nahoru, dokud se nezajistí. Pro posunutí směrem dolu stisknutím západky uvolněte opěrku hlavy a zatlačte ji dolu. Aktivní opěrky hlavy V případě nárazu zezadu se přední část aktivní opěrky hlavy mírně posune dopředu. Tím je hlava podepřena, takže je sníženo riziko zranění krční páteře.

51 Sedadla, zádržné prvky 49 Přední sedadla Poloha sedadla 9 Varování Jezděte pouze se správně nastaveným sedadlem. Seďte tak, aby Vaše pánev byla co možná nejblíže k opěradlu. Nastavte vzdálenost mezi sedadlem a pedály tak, aby byly při sešlápnutí pedálů nohy mírně pokrčené. Posuňte sedadlo předního spolujezdce co nejdále dozadu. Seďte tak, aby Vaše ramena byla co možná nejblíže k opěradlu. Nastavte sklon opěradla tak, abyste mohli snadno dosáhnout na volant s mírně pokrčenými pažemi. Při otáčení volantem udržujte kontakt mezi rameny a opěradlem. Nezaklánějte opěradlo příliš dozadu. Doporučujeme maximální sklon přibližně 25. Nastavte volant Nastavte výšku sedadla dostatečně vysoko, abyste měli jasný výhled na všech stranách a na veškeré displeje přístrojů. Mezi hlavou a střešním rámem by měl být prostor nejméně pro jednu ruku. Vaše stehna by měla lehce spočívat na sedadle bez zatlačování do sedadla. Nastavte opěrku hlavy Nastavte výšku bezpečnostního pásu Nastavte stehenní oporu tak, aby byla mezi okrajem sedadla a kolení jamkou mezera široká přibližně dva prsty. Nastavte bederní opěrku tak, aby podpírala přirozený tvar páteře. Nastavení sedadla 9 Nebezpečí Seďte alespoň 25 cm od volantu, čímž umožníte bezpečné nafouknutí airbagu. 9 Varování Nikdy nenastavujte sedadla během jízdy, jelikož by se jejich pohyb mohl stát nekontrolovatelným.

52 50 Sedadla, zádržné prvky Poloha sedadla Opěradla Výška sedadla Zvedněte rukojeť, posuňte sedadlo, uvolněte rukojeť. Zatáhněte za páku, nastavte sklon a páku uvolněte. Umožněte opěradlu se slyšitelně zajistit. Stiskněte spínač horní část = sedadlo je výše dolní část = sedadlo je níže

53 Sedadla, zádržné prvky 51 Sklon sedadla Bederní opěrka Nastavitelná stehenní opora Pumpovací pohyb páčkou nahoru = přední část sedadla je výše dolů = přední část sedadla je níže Bederní opěrku nastavte čtyřcestným spínačem, aby vyhovovala Vašim požadavkům. Pohyb bederní opěrky nahoru a dolů: zatlačte spínač nahoru nebo dolů. Zvětšení nebo zmenšení bederní opěrky: zatlačte spínač dopředu nebo dozadu. Zatáhněte za rukojeť a posuňte stehenní oporu.

54 52 Sedadla, zádržné prvky Seřízení elektricky nastavitelného sedadla 9 Varování Při používání elektricky ovládaných sedadel dávejte pozor. Hrozí nebezpečí poranění, a to především dětí. Mohlo by dojít k zachycení předmětů. Při nastavování elektricky ovládaných sedadel dávejte pozor. Cestující ve vozidle by měli být podle toho informováni. Poloha sedadla Posuňte přední spínač vpřed/vzad. Výška sedadla Posuňte spínač nahoru/dolů.

55 Sedadla, zádržné prvky 53 Sklon sedadla Opěradla Bederní opěrka Posuňte přední část spínače nahoru/ dolů. Otočte spínačem vpřed/vzad. Bederní opěrku nastavte čtyřcestným spínačem, aby vyhovovala Vašim požadavkům. Pohyb bederní opěrky nahoru a dolů: zatlačte spínač nahoru nebo dolů. Zvětšení nebo zmenšení bederní opěrky: zatlačte spínač dopředu nebo dozadu.

56 54 Sedadla, zádržné prvky Nastavitelná stehenní opora Zatáhněte za rukojeť a posuňte stehenní oporu. Funkce paměti pro elektricky nastavitelné sedadlo řidiče a vnější zpětná zrcátka Lze uložit dvě různá nastavení polohy sedadla řidiče a vnějších zrcátek. Nastavení uložená v paměti 3 24, personalizace vozidla Uložení do paměti pomocí tlačítek 1 a 2 Nastavte sedadlo řidiče a potom upravte vnější zrcátka do požadované polohy. Současně stiskněte a podržte tlačítko MEM a 1, dokud se neozve pípnutí. Opakujte tyto kroky pro druhého řidiče pomocí tlačítka 2. Vyvolání poloh z paměti Stiskněte tlačítko 1 nebo 2 a přidržte je, dokud nebude dosaženo uložené polohy sedadla a vnějších zrcátek. Jestliže toto tlačítko za pohybu sedadla uvolníte, toto vyvolávání se zruší. Uložení poloh pomocí dálkového ovladače Aktuální poloha vnějších zrcátek a sedadla řidiče se automaticky uloží pomocí rádiového dálkového ovladače po každém vypnutí zapalování. Tyto uložené polohy nezávisejí na polohách v paměti, které byly uloženy pomocí tlačítek 1 nebo 2. Viz výše. Příslušné uložené polohy se automaticky vyvolají odemknutím a otevřením dveří řidiče pomocí zapamatovaného klíče s rádiovým dálkovým ovladačem. Pokud jsou dveře již otevřené, vyvolání aktivujete stisknutím tlačítka c na dálkovém ovladači. Chcete-li zastavit vyvolaný pohyb, stiskněte jeden z ovládacích prvků paměti, elektricky ovládaných zrcátek nebo elektricky ovládaného sedadla. Tuto funkci lze aktivovat nebo deaktivovat v personalizaci vozidla.

57 Sedadla, zádržné prvky 55 Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Funkce snadného vystoupení Abyste mohli pohodlně vystoupit z vozidla, elektricky ovládané sedadlo řidiče se posune dozadu, když vozidlo stojí. Chcete-li systém aktivovat, vypněte zapalování, vytáhněte klíč ze spínače zapalování a otevřete dveře řidiče. Pokud jsou dveře již otevřené, vypnutím zapalování aktivujete vyvolání. Chcete-li zastavit vyvolaný pohyb, stiskněte jeden z ovládacích prvků paměti nebo elektricky ovládaného sedadla. Tuto funkci lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Bezpečnostní funkce Pokud sedadlo řidiče narazí během pohybu na odpor, vyvolání se může zastavit. Po odstranění překážky stiskněte příslušné tlačítko pro polohu elektricky ovládaného sedadla pro danou položku paměti a přidržte je po dobu dvě sekundy. Zkuste znovu vyvolat polohu z paměti. Pokud vyvolání nefunguje, kontaktujte servis. Přetížení Dojde-li k elektrickému přetížení systému nastavování sedadla, přeruší se automaticky krátkodobě jeho napájení. Poznámky Po nehodě, při níž došlo k aktivaci airbagů, se nastavení uložená v paměti pro každou polohu deaktivují. Loketní opěrka Stlačte tlačítko a vyklopte loketní opěrku nahoru. Pod loketní opěrkou se nachází odkládací schránka. Přídavná zařízení - viz příručka k Informačnímu systému.

58 56 Sedadla, zádržné prvky Topení Ventilace Zadní sedadla Loketní opěrka Vyhřívání nastavíte na požadované nastavení jedním nebo několikerým stisknutím tlačítka ß pro příslušné sedadlo. Kontrolka v tlačítku signalizuje nastavení. Dlouhodobé používání nejvyšší úrovně se nedoporučuje pro osoby s citlivou pokožkou. Vyhřívání sedadla funguje pouze při nastartovaném motoru a v režimu Autostop. Systém Stop-start Větrání nastavíte na požadované nastavení jedním nebo několikerým stisknutím tlačítka A pro příslušné sedadlo. Kontrolka v tlačítku signalizuje nastavení. Odvětrání sedadel funguje pouze při nastartovaném motoru a v režimu Autostop. Systém Stop-start Sklopení loketní opěrky. Loketní opěrka obsahuje držáky nápojů a odkládací schránku.

59 Sedadla, zádržné prvky 57 Bezpečnostní pásy Bezpečnostní pásy se zablokují během prudkého zrychlení nebo zpomalení vozidla, čímž udržují sedící cestující v poloze. Tím je značně sníženo riziko zranění. 9 Varování Před každou jízdou si zapněte bezpečnostní pás. V případě nehody nepřipoutané osoby ohrožují spolucestující i samy sebe. Bezpečnostní pásy jsou určeny vždy jen pro jednu osobu. Dětský zádržný systém Pravidelně kontrolujte všechny součásti systému bezpečnostních pásů z hlediska poškození, znečištění a správného fungování. Poškozené díly nechte vyměnit. Po nehodě nechte v servisu vyměnit bezpečnostní pásy a aktivované předpínače pásů. Poznámky Ujistěte se, že bezpečnostní pásy nejsou poškozeny botami nebo ostrými předměty nebo roztřepeny. Dbejte na to, aby se do navíječů pásů nedostaly nečistoty. Připomenutí bezpečnostního pásu Každé sedadlo je vybaveno funkcí připomenutí bezpečnostního pásu, kterou v případě předních sedadel indikuje kontrolka X a k nebo, pro zadní sedadla, symbol X na informačním centru řidiče Omezovače tahu bezpečnostních pásů Tlak vyvíjený na tělo je snížen během kolize prostřednictvím postupného uvolňování pásu. Předpínače bezpečnostních pásů V případě čelní srážky nebo nárazu zezadu, v závislosti na síle nárazu, je zámek pásu stažen směrem dolů. 9 Varování Nesprávná manipulace (např. demontáž nebo montáž pásů) může aktivovat předpínače pásů. Aktivace předpínačů bezpečnostních pásů je signalizována stálým svícením kontrolky v Aktivované předpínače bezpečnostních pásů se musí vyměnit v servisu. Předpínače bezpečnostních pásů se mohou aktivovat pouze jednou.

60 58 Sedadla, zádržné prvky Poznámky Neupevňujte ani neinstalujte příslušenství nebo jiné předměty, které by mohly narušovat činnost předpínačů bezpečnostních pásů. Neprovádějte žádné úpravy součástí předpínačů bezpečnostních pásů, jelikož tím bude zrušena homologace vozidla. Tříbodový bezpečnostní pás Zapnutí Vytáhněte pás z navíječe, veďte nepřekroucený pás přes tělo a vložte zámkovou sponu do zámku pásu. Během jízdy pravidelně utahujte pánevní pás tím, že zatáhnete za ramenní pás. 9 Varování Pás nesmí spočívat na tvrdých nebo křehkých předmětech v kapsách Vašeho oděvu. Připomenutí bezpečnostního pásu X, k Insignia OPC Volný nebo objemný oděv brání správnému přilehnutí pásu na tělo. Neumísťujte předměty, jako např. kabelky nebo mobilní telefony, mezi bezpečnostní pás a vaše tělo. Při zapínání bezpečnostního pásu veďte pás skrze držák pásu umístěný na opěradle.

61 Sedadla, zádržné prvky 59 Výškové nastavení Demontáž 1. Povytáhněte pás. 2. Stiskněte tlačítko. 3. Nastavte výšku a zablokujte. Nastavte výšku tak, aby pás vedl přes rameno. Pás nesmí vést přes krk nebo horní část paže. Neprovádějte nastavení za jízdy. Chcete-li pás rozepnout, stiskněte červené tlačítko na zámku pásu. Insignia OPC Po rozepnutí veďte bezpečnostní pás skrze držák pásu umístěný na opěradle. Bezpečnostní pásy na zadních sedadlech Bezpečnostní pás na prostředním zadním sedadle můžete vytáhnout z navíječe, jen když je opěradlo v poloze zcela vzadu.

62 60 Sedadla, zádržné prvky Používání bezpečnostního pásu během těhotenství 9 Varování Aby se zabránilo tlaku vyvíjenému na břicho, musí být pánevní pás umístěný přes pánev. Systém airbagů V závislosti na rozsahu výbavy se systém airbagů skládá z několika samostatných systémů. Když jsou aktivovány, naplní se airbagy v řádu milisekund. Také velmi rychle splasknou, takže je to někdy během kolize nezaznamenatelné. 9 Varování Při nesprávné manipulaci se systémy airbagů může dojít k náhlé aktivaci airbagů. Poznámky Řídící elektronika předpínačů bezpečnostních pásů a systému airbagů je umístěna ve středové konzole. Do této oblasti neumísťujte žádné magnetické předměty. Na kryty airbagů nic nelepte ani je nezakrývejte jinými materiály. Každý airbag se naplní pouze jednou. Aktivované airbagy nechte vyměnit v servisu. Kromě toho může být nutné nechat vyměnit volant, palubní desku, části obložení, těsnění dveří, kliky a sedadla. Neprovádějte žádné úpravy systému airbagů, jelikož tím bude zrušena homologace vozidla. Během naplňování airbagů mohou unikající horké plyny způsobit popáleniny. Kontrolka v systému airbagů Systém čelních airbagů Systém čelních airbagů se skládá z jednoho airbagu ve volantu a jednoho v přístrojové desce na straně předního spolujezdce. Poznáte je podle nápisů AIRBAG.

63 Sedadla, zádržné prvky 61 Bezpečnostní pás správně upevněte a bezpečně zajistěte. Pouze potom je airbag schopen poskytovat ochranu. Boční airbagy Na boku přístrojové desky je rovněž výstražná nálepka, která je viditelná při otevřených dveřích předního spolujezdce. Tato nálepka se může nacházet také na sluneční cloně spolujezdce vpředu. Přední airbagy se naplní v případě předního nárazu o určité síle. Musí být zapnuté zapalování. Naplněné airbagy ztlumí náraz, čímž značně sníží riziko zranění horní části těla a hlavy cestujících na předních sedadlech. 9 Varování Optimální ochrana je poskytována pouze se sedadlem ve správné poloze Dbejte na to, aby v oblasti plnění airbagů nebyly žádné překážky. Systém bočních airbagů se skládá z airbagů v opěradlech obou předních sedadel a v opěradlech zadních vnějších sedadel. Poznáte je podle slova AIRBAG. Boční airbagy se naplní v případě bočního nárazu o určité síle. Musí být zapnuté zapalování.

64 62 Sedadla, zádržné prvky Systém hlavových airbagů Systém hlavových airbagů se skládá z airbagu v rámu střechy na každé straně. Poznáte je podle slova AIRBAG na střešních sloupcích. Hlavové airbagy se naplní v případě bočního nárazu o určité síle. Musí být zapnuté zapalování. 9 Varování Dbejte na to, aby v oblasti plnění airbagu nebyly žádné překážky. Háčky na madlech ve střešním rámu jsou vhodné pouze pro zavěšení lehkých částí oděvu bez ramínek. V těchto kusech oděvu neskladujte žádné předměty. Naplněné airbagy ztlumí náraz, čímž značně sníží riziko zranění horní části těla a pánve při bočním nárazu. 9 Varování Dbejte na to, aby v oblasti plnění airbagu nebyly žádné překážky. Vypnutí airbagu Systém předního a bočního airbagu sedadla předního spolujezdce musí být vypnut, pokud je dětský zádržný systém umístěn na tomto sedadle. Systémy hlavového airbagu, předpínačů pásů a všech airbagů sedadla řidiče zůstanou aktivní. Poznámky Používejte pouze ochranné potahy sedadel, které byly pro vozidlo schváleny. Dbejte na to, abyste airbagy nezakryli. Naplněné airbagy ztlumí náraz, čímž značně sníží riziko zranění hlavy při bočním nárazu.

65 Sedadla, zádržné prvky 63 Systém airbagu předního spolujezdce může být vypnut klíčem ovládaným spínačem na pravé straně přístrojové desky. Ke změně polohy použijte klíč od vozidla: * = airbagy předního spolujezdce jsou vypnuty a v případě nehody se nenaplní. Kontrolka * nepřetržitě svítí. Dětský zádržný systém může být nainstalován podle tabulky umístění dětských zádržných systémů Dospělé osobě není povoleno obsadit sedadlo předního spolujezdce. V = airbagy předního spolujezdce jsou aktivovány. Dětský zádržný systém nesmí být nainstalován. 9 Nebezpečí Nebezpečí smrtelného zranění dítěte používajícího dětský zádržný systém na sedadle se zapnutým airbagem předního spolujezdce. Nebezpečí smrtelného zranění dospělé osoby na sedadle s vypnutým airbagem předního spolujezdce. Pokud kontrolka * není rozsvícená, systémy airbagů pro sedadlo předního spolujezdce se v případě kolize nafouknou. Pokud jsou obě kontrolky rozsvíceny současně, znamená to, že se vyskytuje systémová závada. Stav systému není rozpoznatelný, proto není povoleno žádné osobě obsadit sedadlo předního spolujezdce. Obraťte se okamžitě na servis.

66 64 Sedadla, zádržné prvky Pokud nesvítí žádná z těchto dvou kontrolek, obraťte se okamžitě na servis. Stav měňte pouze, když vozidlo stojí a zapalování je vypnuto. Stav zůstává stejný do příští změny. Kontrolka vypnutí airbagu Dětské zádržné prvky Dětské zádržné systémy Doporučujeme dětský zádržný systém Opel, který je specificky upraven pro vozidlo. Při používání dětského zádržného systému věnujte pozornost následujícímu způsobu používání a instalačním pokynům a také pokynům dodaným spolu s dětským zádržným systémem. Vždy dodržujte místní nebo národní předpisy. V některých zemích je na určitých sedadlech zakázáno používat dětské zádržné systémy. 9 Nebezpečí Při používání dětského zádržného systému na sedadle předního spolujezdce musí být vypnut systém airbagů sedadla předního spolujezdce; pokud se tak nestane, aktivace airbagů představuje nebezpečí smrtelného zranění dítěte. Je to důležité obzvláště v případě, že jsou na sedadle předního spolujezdce použity dětské zádržné systémy obrácené proti směru jízdy. Vypnutí airbagu Volba vhodného zádržného systému K upevnění dětského zádržného systému jsou nejvhodnější zadní sedadla. Děti by měly používat co nejdéle dětský zádržný systém instalovaný zády ke směru jízdy. Tím se zajistí, že páteř dětí, která je stále velmi slabá, je při nehodě vystavena mnohem menšímu namáhání. Vhodné zádržné systémy splňují požadavky normy ECE nebo ECE Informace o použití dětských zádržných systémů najdete v místních zákonech a předpisech. Ujistěte se, že instalovaný dětský zádržný systém je kompatibilní s typem vozidla.

67 Sedadla, zádržné prvky 65 Ujistěte se, že umístění dětského zádržného systému ve vozidle je správné. Dovolte dětem nastupovat a vystupovat z vozidla pouze na straně, která nesměřuje do vozovky. Pokud dětský zádržný systém právě nepoužíváte, zajistěte jej bezpečnostním pásem nebo vyjměte z vozidla. Poznámky Na dětský zádržný systém nic nelepte ani jej nezakrývejte jiným materiálem. Dětský zádržný systém, ve kterém sedělo při nehodě dítě, musíte vyměnit.

68 66 Sedadla, zádržné prvky Místa pro instalaci dětských zádržných systémů Přípustné možnosti pro instalaci dětského zádržného systému Hmotnostní a věkové kategorie Skupina 0: do 10 kg nebo přibližně 10 měsíců Skupina 0+: do 13 kg nebo přibližně 2 let Sedadlo předního spolujezdce Na vnějších zadních zapnutý airbag vypnutý airbag sedadlech X U 1 U 2 U 2 X U 1 U 2 U 2 Skupina I: 9 až 18 kg X U 1 U 2 U 2 nebo přibližně 8 měsíců až 4 roky Skupina II: 15 až 25 kg nebo přibližně 3 až 7 let Skupina III: 22 až 36 kg nebo přibližně 6 až 12 let X X U U X X U U Na prostředním zadním sedadle 1 = Pouze pokud je vypnut systém airbagů sedadla předního spolujezdce. Jestliže je dětský zádržný systém zajištěn tříbodovým bezpečnostním pásem, nastavte sedadlo do nejvyšší polohy a ujistěte se, že bezpečnostní pás vede od horního ukotvení směrem vpřed. Nastavte sklon opěradla sedadla co možná nejsvisleji, abyste zajistili utažení pásu na straně přezky. 2 = Sedadlo s upevňovacími držáky ISOFIX a Top-Tether U = Obecně vhodná sedačka ve spojení s tříbodovým bezpečnostním pásem. X = V této váhové třídě není povolen žádný dětský zádržný systém.

69 Sedadla, zádržné prvky 67 Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX Hmotnostní kategorie Velikostní kategorie Úchyt Sedadlo předního spolujezdce Na vnějších zadních sedadlech Skupina 0: do 10 kg E ISO/R1 X IL IL Skupina 0+: do 13 kg E ISO/R1 X IL IL D ISO/R2 X IL IL C ISO/R3 X IL IL Skupina I: 9 až 18 kg D ISO/R2 X IL IL C ISO/R3 X IL IL B ISO/F2 X IL, IUF IL, IUF B1 ISO/F2X X IL, IUF IL, IUF A ISO/F3 X IL, IUF IL, IUF Na prostředním zadním sedadle IL = Vhodné pro specifické zádržné systémy ISOFIX následujících kategorií: specifické-vozidlo, omezený nebo polouniverzální. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla. IUF = Vhodné pro dětské zádržné systémy ISOFIX univerzální kategorie, schválené pro používání v této váhové kategorii a obrácené po směru jízdy. X = V této váhové třídě není schválen žádný ISOFIX dětský zádržný systém.

70 68 Sedadla, zádržné prvky Velikostní kategorie a přípravek sedadla ISOFIX A - ISO/F3 = Dětské zádržné systémy obrácené po směru jízdy pro děti ve váhové kategorii 9 až 18 kg. B - ISO/F2 = Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg. B1 - ISO/F2X = Dětské zádržné systémy obrácené po směru jízdy pro menší děti ve váhové kategorii 9 až 18 kg. C - ISO/R3 = Dětské zádržné systémy obrácené proti směru jízdy pro děti ve váhové kategorii do 18 kg. D - ISO/R2 = Dětské zádržné systémy obrácené proti směru jízdy pro menší děti ve váhové kategorii do 18 kg. E - ISO/R1 = Dětské zádržné systémy obrácené proti směru jízdy pro nejmladší děti ve váhové kategorii do 13 kg.

71 Sedadla, zádržné prvky 69 Dětské zádržné systémy ISOFIX Top-tether upevňovací poutka Vozidlo je vybaveno třemi upevňovacími oky na zadní straně opěradel zadních sedadel nebo v prostoru za opěrkami hlavy. Upevňovací poutka Top-tether jsou označena symbolem dětské sedačky :. Upevněte dětské zádržné systémy ISOFIX, schválené pro toto vozidlo, k upevňovacím držákům ISOFIX. Polohy dětských zádržných systémů ISOFIX specifické pro vozidlo jsou vyznačeny v tabulce podle místa namontování (IL) Současně je možné upevnit na zadní sedadla nejvýše dva dětské zádržné systémy ISOFIX, které nesmí být přímo vedle sebe. Upevňovací držáky ISOFIX jsou označeny logem ISOFIX na opěradle. Pro požadované upevňovací poutko otevřete klapku označenou symbolem dětské sedačky. Kromě upevnění ISOFIX upevněte popruh Top-tether k Top-tether upevňovací poutkům. Popruh musí být vedený mezi oběmi vodícími tyčemi opěrky hlavy. Polohy dětských zádržných systémů ISOFIX univerzální kategorie jsou v tabulce označeny zkratkou IUF 3 66.

72 70 Úložné prostory Úložné prostory Úložné schránky Zavazadlový prostor Systém střešních nosičů Informace o nakládání Úložné schránky 9 Varování Neukládejte do úložných schránek těžké a ostré předměty. V opačném případě by se při prudkém zabrzdění, náhlé změně směru nebo při nehodě mohlo otevřít víko úložné schránky a předměty, které z této schránky vypadnou, by mohly cestující zranit. Odkládací schránka v palubní desce Odkládací schránka v palubní desce je vybavená držákem tužky a mincí. Pokud je vozidlo v pohybu, musí být odkládací schránka v palubní desce uzavřena.

73 Úložné prostory 71 Držáky nápojů Další držáky nápojů se nacházejí v zadní loketní opěrce. Sklopte loketní opěrku. Přední odkládací schránka Odkládací schránka v loketní opěrce Odkládací schránka v přední loketní opěrce Držáky nápojů se nacházejí ve středové konzole. V blízkosti volantu se nachází odkládací schránka. Stlačte tlačítko a vyklopte loketní opěrku.

74 72 Úložné prostory Odkládací schránka v zadní loketní opěrce Sklopte loketní opěrku a otevřete víko. Před vrácením loketní opěrky nazpět víko zavřete. Zavazadlový prostor Sklopení opěradel zadních sedadel Opěradlo zadního sedadla je rozděleno na dvě části. Obě části lze sklopit. Pokud je potřeba, vyjměte kryt zavazadlového prostoru. Stiskněte a podržte západku a poté zatlačte opěrku hlavy dolů. Vraťte zadní loketní opěrku zpět nahoru. Bezpečnostní pásy vnějších zadních sedadel vložte do vedení pásů. Zatáhněte za uvolňovací páčku na jedné nebo obou stranách a sklopte opěradla na sedák. Vrácení nazpět, zvedejte opěradla až do vzpřímené polohy dokud se slyšitelně nezajistí. Ujistěte se, že bezpečnostní pásy vnějších sedadel jsou vloženy do příslušných vedení pásů.

75 Úložné prostory 73 Opěradla jsou správně zajištěna pouze pokud na obou stranách nejsou již viditelné červené značky poblíž uvolňovacích páček. 9 Varování Jezděte s vozidlem pouze pokud jsou opěradla bezpečně zajištěna ve své pozici. Jinak v případě prudkého brzdění či nehody existuje nebezpečí osobního zranění nebo poškození nákladu či vozidla. Pokud je opěradlo zvednuto příliš rychle, může se bezpečnostní pás na prostředním sedadle zablokovat. Pro uvolnění navíječe zatlačte bezpečnostní pás dovnitř nebo ho vytáhněte asi 20 mm a potom jej uvolněte. Otevření průchozího místa v zadní prostřední loketní opěrce Sklopte zadní loketní opěrku. Zatáhněte za rukojeť a otevřete kryt. Vhodné pro nakládání dlouhých, úzkých předmětů. Ujistěte se, že se kryt po vrácení nazpět zajistil.

76 74 Úložné prostory Kryt nákladového prostoru Na kryt nepokládejte žádné předměty. 5ti dveřové vozidlo s výklopnou zádí Demontáž krytu Zavřený kryt lze zajistit z vnitřní části zavazadlového prostoru. Otočte kolečko o 90 : kolečko vodorovně kolečko svisle = kryt zajištěn ze strany prostoru pro cestující = kryt není zabezpečen Úložný prostor v zavazadlovém prostoru V závislosti na úrovni výbavy jsou úložné schránky pod krytem zavazadlového prostoru. Vyhákněte přídržné popruhy ze dveří zavazadlového prostoru. Vytáhněte kryt z vodítek po stranách. Montáž krytu Nasaďte kryt do bočních vodítek a sklopte jej dolů. Připevněte přídržné popruhy ke dveřím zavazadlového prostoru. Sports Tourer, Country Tourer Zavření krytu Táhněte kryt za rukojeť směrem dozadu dokud se nezajistí v držácích na stranách.

77 Úložné prostory 75 Otevření krytu Demontáž krytu nahoru a podržte ji, zasuňte pravou stranu krytu zavazadlového prostoru a zajistěte jej. Clona ve dveřích zavazadlového prostoru Zatlačte rukojeť na konci krytu dolů. Kryt se automaticky navine. Otevřete kryt zavazadlového prostoru. Zatáhněte za uvolňovací páčku na pravé straně nahoru a podržte ji. Zvedněte kryt nejdříve na pravé straně a vyjměte jej z držáků. Vyjmutý kryt může být uložen pod dno zavazadlového prostoru Montáž krytu Zasuňte levou stranu krytu zavazadlového prostoru do vybrání, zatáhněte uvolňovací páčku směrem Pro úplné zakrytí zavazadlového prostoru připevněte clonu na čtyři upínací místa na vnitřní straně dveří zavazadlového prostoru.

78 76 Úložné prostory Kryt zadního úložného prostoru pod podlahou Posuvný kryt podlahy (FlexFloor) Abyste mohli pohodlně připravit zavazadlový prostor, lze kryt podlahy vytáhnout. Vytáhnutí krytu podlahy Podlahu mírně nadzvedněte za madlo tak, aby se na obou stranách vynořily pružinové válečky. Stiskněte tlačítko pod madlem a vytahujte kryt podlahy, dokud nezaklesne. Zasuňte podlahu na místo. Zasunutí zpět do zavazadlového prostoru Stiskněte tlačítko pod madlem a zasuňte kryt podlahy tak, aby zaklesl v koncové poloze. Nechejte kryt podlahy zvednutý, dokud bude zatížený. Vrácení krytu podlahy na původní místo po vyložení Lehce nadzvedněte kryt podlahy pomocí madla a zatlačte rukou dolů pružinové válečky po stranách. Oba pružinové válečky musí zaklesnout na místo. Spusťte kryt v podlaze dolů. Vytažený kryt podlahy lze zatížit zatížením maximálně 120 kg. Na krytu podlahy je výstražný štítek. Předměty zajistěte poutacími popruhy upevněnými do poutacích ok Informace k nakládání Varování Prostor nenakládejte nebo nevykládejte pomocí posuvného krytu podlahy v případě, že vozidlo je zaparkováno ve svahu, protože kryt podlahy se může nekontrolovaně posunout do jedné z koncových poloh. Kryt podlahy zvedejte nahoru nebo dolů pouze tehdy, když je nezatížený. Nebezpečí úrazu.

79 Úložné prostory 77 Pokud chcete zpřístupnit rezervní kolo nebo soupravu na opravu pneumatik, nadzvedněte kryt podlahy a připevněte popruh k horní hraně vybrání v zadních výklopných dveří. Kryt nadzvedněte a připevněte pouze, když nenakládáte. Poutací oka Poutací oka jsou určená pro zajištění předmětů proti klouzání, např. pomocí poutacích popruhů nebo sítě na zavazadla. Systém regulování nákladu FlexOrganizer je flexibilní systém pro rozdělování zavazadlového prostoru. Systém se skládá z následujících částí: adaptéry, síťové kapsy, háčky, pomocná krabice, sada popruhů. Komponenty jsou upevněné ve vodítkách v obou bočních panelech pomocí adaptérů a háčků. Instalace adaptérů do vodítek

80 78 Úložné prostory Vyklopte přídržnou desku, zasuňte adaptér do horního a dolního žlábku vodítka a uveďte jej do požadované polohy. Natočte přídržnou desku směrem nahoru, čímž se adaptér zajistí. Pokud adaptér chcete vyjmout, natočte přídržnou desku směrem dolů a adaptér vysuňte z vodítka. Variabilní dělicí síť Pro nainstalování zatlačte tyče mírně do sebe a zasuňte je do příslušných otvorů v adaptérech. Pro demontáž zatlačte tyče sítě do sebe a vyjměte je z adaptérů. Síťová kapsa Instalace háčků do vodítek Vložte adaptéry do požadované pozice ve vodítkách. Složte dohromady poloviny tyčí sítě. Vložte adaptéry do požadované pozice ve vodítkách. Síťovou kapsu lze zavěsit na adaptéry. Zasuňte háček v požadované poloze nejdříve do horního žlábku vodítka a poté jej zatlačte do dolního žlábku. Pokud chcete háček vyndat, vytáhněte ho nejdříve z horního žlábku.

81 Úložné prostory 79 Pomocná krabice Sada popruhů Připevněte dva háčky do horního vodítka. Seshora vložte horní držáky krabice do háčků. Nebo připevněte oba háčky do dolního vodítka. Seshora zasuňte dolní držáky krabice do dolních háčků. Vložte adaptéry sady popruhů do vodítka. Ujistěte se, že popruh není překroucený. Sada popruhů má dva otevíratelné zámky. Popruh lze utáhnout. Bezpečnostní síť Lze nainstalovat dvě různé bezpečnostní sítě za přední sedadla nebo zadní sedadla. Za bezpečnostní sítí nesmíte převážet žádné osoby.

82 80 Úložné prostory Bezpečnostní síť za předními sedadly Zatlačte opěrky hlavy zadních sedadlech dolů a sklopte opěradla zadních sedadel Kazeta s bezpečnostní sítí za zadními sedadly Přední instalační otvory v rámu střechy: vložte tyč sítě na jedné straně, stlačte tyč a vložte jí i na druhé straně. Vložte háčky menších pásků do upevňovacích držáků Top-Tether na zadní straně sklopených opěradel zadních sedadel. Vložte háčky širších pásků do zajišťovacích zařízení opěradel zadních sedadel. Vytáhněte síť z kazety a vložte tyč sítě na jedné straně do zadního instalačního otvoru v rámu střechy. Stlačte tyč a vložte jí i na druhé straně. Odstranění kazety Sviňte bezpečnostní síť. Vyjměte kryt zavazadlového prostoru 3 74.

83 Úložné prostory 81 Odjistěte kazetu pootočením dozadu a vyjměte ji nahoru z držáků. Instalace kazety Vyjměte kryt zavazadlového prostoru. Vložte kazetu do držáků na levé a pravé straně. Všimněte si značek L (levá strana) a R (pravá strana) na kazetě jako nápovědy pro instalaci. Pootočením kazety dopředu jí zajistíte. Uložení bezpečnostních sítí a krytu zavazadlového prostoru Kazetu zadní bezpečnostní sítě lze umístit společně s krytem zavazadlového prostoru a svinutou bezpečnostní sítí pod podlahu zavazadlového prostoru. Zatažením za rukojeť otevřete podlahu zavazadlového prostoru. Složte a umístěte podlahu za zadní sedadla.

84 82 Úložné prostory Položte kryt zavazadlového prostoru do prohlubně s horní stranou směrem dolů a s uvolněnou páčkou v pravém předním rohu. Výstražný trojúhelník 5dveřový hatchback / 4dveřový sedan Sports Tourer, Country Tourer Lékárnička 5dveřový hatchback / 4dveřový sedan Výstražný trojúhelník uložte do prostoru za popruhem na vnitřní straně dveří zavazadlového prostoru. Lékárničku uložte do prostoru za síťovou kapsou na levé straně zavazadlového prostoru. Výstražný trojúhelník uložte do prostoru za síťkou na pravé straně zavazadlového prostoru.

85 Úložné prostory 83 Sports Tourer, Country Tourer Systém střešních nosičů Střešní nosič Z bezpečnostních důvodů a aby se zabránilo poškození střechy, se doporučuje použít systém střešního nosiče schválený pro dané vozidlo. Dodržujte pokyny k instalaci a odmontujte střešní nosič, pokud jej právě nepoužíváte. Montáž střešního nosiče 5dveřový hatchback / 4dveřový sedan Lékárničku uložte do prostoru za popruhem na vnitřní straně dveří zavazadlového prostoru. Otevřete všechny dveře. Montážní body se nacházejí v každém dveřním rámu karoserie vozidla. Sejměte kryty ze všech montážních bodů a připevněte střešní nosič pomocí připojených šroubů.

86 84 Úložné prostory Sports Tourer/Country Tourer se střešními ližinami Za účelem upevnění střešního nosiče zasuňte upevňovací šrouby do otvorů uvedených na obrázku. Informace o nakládání Těžké předměty v zavazadlovém prostoru by měly být umístěné tak, aby přiléhaly k opěradlům sedadel. Ujistěte se, že opěradla jsou bezpečně zajištěna, tj. již není vidět červené značení na straně poblíž uvolňovací páčky. Pokud je možné předměty vrstvit, těžší předměty umístěte dolů. Předměty zajistěte poutacími popruhy upevněnými do poutacích ok Volně ložené předměty v zavazadlovém prostoru zajistěte, aby se zabránilo jejich posunování. Při přepravování předmětů v zavazadlovém prostoru nesmějí být opěradla zadních sedadel nakloněná směrem dopředu. Dbejte na to, aby náklad nevyčníval nad horní okraj opěradel. Na kryt zavazadlového prostoru nebo přístrojovou desku nesmíte umístit žádné předměty a nezakrývejte snímač na horní straně přístrojové desky. Náklad nesmí bránit používání pedálů, ruční brzdy a řazení převodových stupňů nebo omezovat volný pohyb řidiče. Do interiéru neumísťujte volně ložené, nezajištěné předměty. Nejezděte s otevřeným zavazadlovým prostorem.

87 Úložné prostory 85 9 Varování Vždy se ujistěte, že náklad je ve vozidle bezpečně uložen. Jinak můžou být předměty vrženy do prostoru vozidla a způsobit osobní zranění nebo poškození nákladu či vozidla. Užitečná hmotnost je rozdíl mezi přípustnou celkovou hmotností vozidla (viz identifikační štítek 3 274) a pohotovostní hmotností. K vypočtení užitečné hmotnosti zaneste údaje Vašeho vozidla do tabulky hmotností na začátku této příručky. Pohotovostní hmotnost zahrnuje přípustné limity pro řidiče (68 kg), zavazadla (7 kg) a provozní kapaliny (objem palivové nádrže přibližně 90 %). Volitelná výbava a příslušenství zvyšují pohotovostní hmotnost. Náklad na střeše zvyšuje citlivost vozidla na boční vítr a ovlivňuje chování vozidla v důsledku zvýšení těžiště vozidla. Náklad rovnoměrně rozložte a řádně jej zajistěte upevňovacími popruhy. Upravte tlak vzduchu v pneumatikách a přizpůsobte rychlost vozidla podle podmínek zatížení vozidla. Popruhy pravidelně kontrolujte a přitahujte. Při jízdě nepřekračujte rychlost 120 km/h. Povolené zatížení střechy je 100 kg. Zatížení střechy se skládá z hmotnosti střešního nosiče a nákladu.

88 86 Přístroje a ovládací prvky Přístroje a ovládací prvky Ovládací prvky Nastavení polohy volantu Ovládací prvky na volantu Ovládací prvky Výstražné kontrolky, měřicí přístroje a ukazatele Informační displeje Zprávy vozidla Personalizace vozidla Odjistěte páčku, nastavte volant, potom páčku zajistěte a dbejte, aby byla zcela zajištěná. Volant nastavujte pouze při stojícím vozidle a po odjištění zámku řízení. Informační centrum řidiče, některé pomocné systémy řidiče, informační systém a připojený mobilní telefon je možné ovládat ovládacími prvky na volantu. Informační centrum řidiče Asistenční systémy pomoci řidiči Další informace o ovládání informačního a zábavního systému jsou popsány v jeho návodu k použití.

89 Přístroje a ovládací prvky 87 Vyhřívání volantu Houkačka Vyhřívání zapnete stisknutím tlačítka *. Aktivace se zobrazí pomocí diody LED v tlačítku. Doporučené oblasti držení volantu jsou vyhřívány rychleji a na vyšší teplotu než zbylé části volantu. Vyhřívání funguje pouze při nastartovaném motoru a v režimu Autostop. Systém Stop-start Stiskněte j.

90 88 Přístroje a ovládací prvky Stěrače/ostřikovač čelního okna Stěrač čelního skla Cyklovač stěračů Automatické stírání s dešťovým čidlem 2 = rychlé stírání 1 = pomalé stírání P = intervalové stírání = vypnuto Pro jedno setření při vypnutých stěračích čelního skla zatlačte páčku dolů. Nepoužívejte v případě, že je čelní okno namrzlé. V myčkách automobilů je vypněte. Páčka stěračů v poloze P. Otočením nastavovacího prvku nastavíte požadovaný interval stěračů: kratší = nastavovací prvek interval delší interval nahoru = nastavovací prvek dolu P = automatické stírání s dešťovým čidlem Dešťové čidlo detekuje množství vody na předním skle a automaticky reguluje časování stíracích cyklů pro čelní sklo.

91 Přístroje a ovládací prvky 89 Nastavitelná citlivost dešťového čidla Ostřikovače čelního skla a světlometů Otočením nastavovacího prvku nastavíte citlivost: menší = nastavovací prvek dolu citlivost vyšší citlivost = nastavovací prvek nahoru Udržujte čidlo čisté, zbavené prachu, nečistot a námrazy. Funkci dešťového snímače lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Zatáhněte za páčku. Kapalina ostřikovače se rozstříkne na čelní sklo a stěrače provedou několik setření. Pokud svítí světlomety, kapalina do ostřikovačů se stříkne rovněž na světlomety - za předpokladu, že se za páčku potáhne dostatečně dlouho. Potom ostřikovače světlometů po dobu 5 cyklů ostřikování neostřikují resp. neostřikují do doby, než se motor a světla vypnou a znovu zapnou.

92 90 Přístroje a ovládací prvky Stěrač/ostřikovač zadního okna Systém ostřikovače zadního skla je vypnut, pokud je nízká hladina kapaliny. Venkovní teplota Stlačením kolébkového spínače zapnete stěrač zadního okna: horní poloha = nepřetržitý chod dolní poloha = přerušovaný chod střední poloha = vypnuto Zatlačte páčku. Kapalina ostřikovače se rozstříkne na zadní sklo a stěrače provedou několik setření. Nepoužívejte v případě, že je zadní okno namrzlé. V myčkách automobilů je vypněte. Stěrač zadního skla se automaticky zapne, když jsou zapnuté stěrače čelního skla a zařadíte zpátečku. Zapnutí nebo vypnutí této funkce může být změněno v nabídce Nastavení na informačním displeji. Personalizace vozidla Pokles teploty se zobrazí ihned, zvýšení teploty s malým prodlením.

93 Přístroje a ovládací prvky 91 Pokud venkovní teplota klesne na hodnotu 3 C, v informačním centru řidiče se zobrazí výstražná zpráva. 9 Varování Povrch vozovky může být namrzlý i v případě, že je na displeji zobrazena venkovní teplota o několik stupňů vyšší než 0 C. Hodiny Datum a čas se zobrazuje na barevném informačním displeji. Barevný informační displej Displej 4,2 Displej ovládejte tlačítky pod displejem. Stiskněte tlačítko ; a potom otáčením a stisknutím ovladače MENU vyberte ikonu Nastavení. Vyberte stránku nabídky Čas. Nastavení času Pro vstup do příslušné podnabídky vyberte položku nabídky Nastavení času. Vyberte tlačítko Automatické nastavení ve spodní části obrazovky. Aktivujte režim Zapnuto - RDS nebo Vypnuto - Manuální režim. Při výběru možnosti Vypnuto - Manuální režim nastavte hodiny a minuty otáčením a stisknutím tlačítka MENU. Pro nastavení formátu času opakovaně stiskněte tlačítko H ve spodní části obrazovky. Při výběru formátu 12-hodin se zobrazí tětí sloupec AM (dopoledne) a PM (odpoledne). Vyberte požadovanou možnost. V zapnutém režimu RDS signál RDS většiny vysílačů VHF automaticky nastavuje čas. Synchronizace času RDS může trvat několik minut. Některé vysílače nevysílají správný časový signál. V takových případech doporučujeme, abyste automatickou synchronizaci času vypnuli. Nastavení data Datum se nastaví automaticky. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Další informace naleznete v příručce k informačnímu systému Displej 8 Stiskněte tlačítko ; a potom vyberte ikonu Nastavení. Vstupy lze provádět klepnutí prstem na ikonu přímo na dotykové obrazovce. Vyberte stránku nabídky Čas a datum. Nastavení času Pro vstup do příslušné podnabídky vyberte položku nabídky Nastavení času.

94 92 Přístroje a ovládací prvky Vyberte tlačítko Automatické nastavení ve spodní části obrazovky. Aktivujte režim Zapnuto - RDS nebo Vypnuto - Manuální režim. Při výběru možnosti Vypnuto - Manuální režim nastavte hodiny a minuty pomocí tlačítek hg na obrazovce. Pro nastavení formátu času klepněte na tlačítko H na pravé straně obrazovky. Při výběru formátu 12-hodin se zobrazí tětí sloupec AM (dopoledne) a PM (odpoledne). Zvolte požadovanou volbu. V zapnutém režimu RDS signál RDS většiny vysílačů VHF automaticky nastavuje čas. Synchronizace času RDS může trvat několik minut. Některé vysílače nevysílají správný časový signál. V takových případech doporučujeme, abyste automatickou synchronizaci času vypnuli. Nastavení data Pro vstup do příslušné podnabídky vyberte položku nabídky Nastavení data. Vyberte tlačítko Automatické nastavení ve spodní části obrazovky. Aktivujte režim Zapnuto - RDS nebo Vypnuto - Manuální režim. Při výběru možnosti Vypnuto - Manuální režim nastavte datum pomocí tlačítek h nebo g na obrazovce. V režimu Zapnuto - RDS se datum nastaví automaticky. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Další informace naleznete v příručce k informačnímu systému. Napájecí zásuvky 12 V elektrická zásuvka je umístěna v přední a zadní středové konzole.

95 Přístroje a ovládací prvky 93 Nepřekračujte maximální spotřebu energie 120 wattů. 230 V elektrická zásuvka je umístěna v zadní středové konzole. Pokud je zapnuto zapalování a přístroj je zastrčen do zásuvky, svítí dioda LED zeleně. Nepřekračujte maximální spotřebu energie 150 wattů. 9 Nebezpečí Elektrická zásuvka je pod vysokým napětím! Při vypnutém zapalování jsou elektrické zásuvky vypnuty. Kromě toho se elektrické zásuvky vypnou při nízkém napětí akumulátoru vozidla. Připojené elektrické příslušenství musí splňovat požadavky elektromagnetické kompatibility uvedené v DIN VDE Nepřipojujte žádné příslušenství, které dodává elektrický proud, např. nabíječky nebo baterie. Použitím nevhodného příslušenství může dojít k poškození zásuvek. Systém Stop-start Zapalovač cigaret Zapalovač cigaret je umístěn pod krytem popelníku. Stlačením krytu popelníku ho otevřete.

96 94 Přístroje a ovládací prvky Chcete-li popelník vyprázdnit, uchopte obě strany vložky popelníku a vyjměte ji. Zatlačte zapalovač cigaret dovnitř. Zapalovač se automaticky vypne, jakmile je nahřátý. Zapalovač vyjměte. Stlačením krytu popelníku ho otevřete. Popelníky Výstraha Je určen pouze pro popel, ne pro hořlavý odpad.

97 Přístroje a ovládací prvky 95 Výstražné kontrolky, měřicí přístroje a ukazatele Sestava sdružených přístrojů V závislosti na verzi jsou k dispozici tři sestavy sdružených přístrojů: Základní úroveň výbavy Střední úroveň výbavy Vyšší úroveň výbavy Sestava sdružených přístrojů vyšší úrovně výbavy může být zobrazena ve sportovním nebo cestovním režimu.

98 96 Přístroje a ovládací prvky Sestava sdružených přístrojů základní úrovně výbavy

99 Sestava sdružených přístrojů střední úrovně výbavy Přístroje a ovládací prvky 97

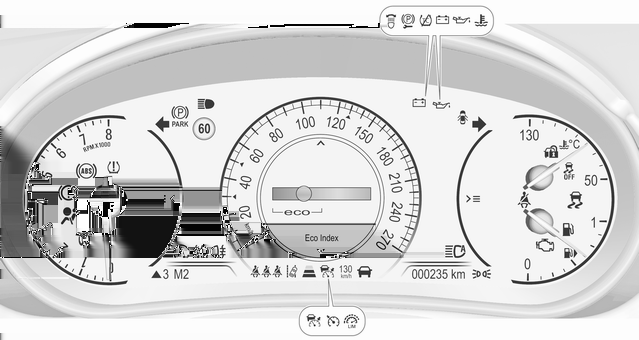

100 98 Přístroje a ovládací prvky Sestava sdružených přístrojů vyšší úrovně výbavy, sportovní režim

101 Sestava sdružených přístrojů vyšší úrovně výbavy, cestovní režim Přístroje a ovládací prvky 99

102 100 Přístroje a ovládací prvky Rychloměr Počítadlo kilometrů Denní počítadlo kilometrů Ukazuje rychlost vozidla. Celkem zaznamenaná vzdálenost se zobrazuje v km. Zaznamenaná vzdálenost od posledního servisu se zobrazuje na stránce palubního počítače. Pro různé jízdy lze vybrat mezi dvěma počítadly kilometrů jízdy. Sestava sdružených přístrojů základní úrovně výbavy Otáčením nastavovacím prvkem na páčce směrových světel vyberte mezi stránkou W1 a stránkou W2. Jednotlivá denní počítadla kilometrů lze při zapnutém zapalování vynulovat samostatně: Vyberte příslušnou stránku a na několik

103 Přístroje a ovládací prvky 101 sekund podržte stisknutý ovladač pro vynulování nebo stiskněte tlačítko SET/CLR na páčce směrových světel. Sestava sdružených přístrojů střední a vyšší úrovně výbavy Všeobecné informace Počítadlo kilometrů jízdy počítá do vzdálenosti 2000 km a potom začne znovu od nuly. Informační centrum řidiče Otáčkoměr Výstraha Pokud je ručička v červené výstražné zóně, jsou překročeny maximální povolené otáčky motoru. Riziko poškození motoru. Palivoměr Stisknutím tlačítka o vyberte stránku Jízdní cyklus A nebo Jízdní cyklus B na stránce Informace. Jednotlivá denní počítadla kilometrů lze při zapnutém zapalování vynulovat samostatně: Vyberte příslušnou stránku, stiskněte tlačítko >. Potvrďte stisknutím tlačítka 9. Ukazuje rychlost motoru. Pokud je to možné, udržujte nízké otáčky motoru při každé zařazené rychlosti. Zobrazuje hladinu paliva nebo hladinu plynu v nádrži v závislosti na provozním režimu. Pokud je hladina v nádrži nízká, rozsvítí kontrolka i nebo Y. Pokud kontrolka bliká, okamžitě doplňte palivo.

104 102 Přístroje a ovládací prvky Během provozu na zkapalněný plyn systém automaticky přepne na benzín, jsou-li plynové nádrže prázdné Nikdy nesmíte nádrž zcela vyprázdnit. Jelikož v nádrži zůstalo nějaké palivo, může být doplněné množství méně než specifikovaný objem nádrže. Volič paliva Stisknutím tlačítka LPG se přepíná mezi provozem na benzín a provozem na zkapalněný plyn. LED dioda 1 pro stav udává aktuální provozní režim. 1 vypnut = provoz na benzín 1 svítí = provoz na zkapalněný plyn 1 bliká = není možné žádné přepínání, jeden typ paliva je prázdný Jakmile je nádrž na zkapalněný plyn prázdná, vozidlo automaticky přepne na benzínový provoz, dokud není vypnuto zapalování. Po nastartování motoru je LED dioda 1 někdy zhasnutá. Pokud se v této situaci dvakrát stiskne tlačítko LPG, začne blikat LED dioda 1. Palivo pro provoz na zkapalněný plyn Ukazatel teploty chladicí kapaliny motoru Zobrazuje teplotu chladicí kapaliny. 50 = motor ještě nedosáhl provozní teploty 90 (prostřední zóna) = normální provozní teplota 130 = teplota je příliš vysoká

105 Přístroje a ovládací prvky 103 Výstraha Pokud je teplota příliš vysoká, tak zastavte vozidlo a vypněte motor. Hrozí poškození motoru. Zkontrolujte hladinu chladicí kapaliny. Na displeji základní úrovně výbavy vyberte nabídku Nastavení stisknutím tlačítka MENU na páčce ukazatelů směru. Otáčením nastavovacím kolečkem vyberte stránku Zbývající životnost oleje. Servisní displej Systém sledování životnosti motorového oleje Vám dá vědět, kdy vyměnit motorový olej a filtr. V závislosti na jízdních vlastnostech se indikovaný interval výměny motorového oleje a filtru může značně měnit. Nabídka zbývající životnosti oleje se zobrazuje v informačním centru řidiče Na displeji střední úrovně výbavy vyberte nabídku Informace stisknutím tlačítka p na volantu. Stisknutím tlačítka P vyberte stránku Zbývající životnost oleje. Zbývající životnost oleje je udávána v %.

106 104 Přístroje a ovládací prvky Vynulování Pro vynulování na displeji základní úrovně výbavy stiskněte na několik sekund tlačítko SET/CLR na páčce ukazatelů směru. Zapalování musí být zapnuté, ale motor je vypnutý. Na displeji střední úrovně výbavy stiskněte tlačítko > na volantu a otevřete podsložku. Vyberte Resetovat a potvrďte stisknutím tlačítka 9 na několik sekund. Zapalování musí být zapnuté, ale motor je vypnutý. Aby systém správně fungoval, musí být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc v servisu. Příští servis Pokud systém vypočítá, že životnost motorového oleje je omezena, na informačním centru řidiče se zobrazí Brzy vyměňte motorový olej. Nechte vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km (dle toho, co nastane dříve). Servisní informace Kontrolky Zde uvedené kontrolky nemusejí být ve všech vozidlech. Tento popis platí pro všechny verze přístrojových desek. V závislosti na výbavě vozidla se umístění kontrolek může lišit. Při zapnutí zapalování se většina kontrolek krátce rozsvítí z důvodu testu funkčnosti. Barvy kontrolek znamenají: červená = nebezpečí, důležité upozornění žlutá = výstraha, informace, porucha zelená = potvrzení aktivace modrá = potvrzení aktivace bílá = potvrzení aktivace Viz všechny kontrolky na různých sestavách sdružených přístrojů Ukazatel směru O svítí nebo bliká zeleně. Krátce se rozsvítí Jsou zapnuta obrysová světla. Bliká Je zapnut ukazatel směru nebo výstražná světla. Rychlé blikání: porucha ukazatelů směru nebo související pojistky, porucha ukazatelů směru přívěsu. Výměna žárovky 3 230, pojistek Ukazatele směru Připomenutí bezpečnostního pásu Připomenutí bezpečnostního pásu pro přední sedadla Kontrolka X pro sedadlo řidiče na sestavě sdružených přístrojů se rozsvítí nebo začne červeně blikat. k pro sedadlo předního spolujezdce svítí nebo bliká červeně ve středové konzole, pokud je sedadlo obsazeno. Svítí Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.

107 Přístroje a ovládací prvky 105 Bliká Po nastartování motoru po dobu maximálně 100 sekund, dokud není zapnut bezpečnostní pás. Stav bezpečnostních pásů na zadních sedadlech, sestava sdružených přístrojů základní úrovně výbavy Kontrolka X v informačním centru řidiče bliká nebo svítí. Svítí Po zapnutí zapalování pokud byl zapnut bezpečnostní pás. Bliká Po rozjetí vozidla při nezapnutém bezpečnostním pásu. Zapnutí bezpečnostního pásu Stav bezpečnostních pásů na zadních sedadlech, sestava sdružených přístrojů střední a vyšší úrovně výbavy Kontrolka X na sestavě sdružených přístrojů se po zapnutí zapalování rozsvítí červeně, zeleně nebo šedě. Svítí červeně Sedadlo je obsazeno a bezpečnostní pás není zapnutý. Svítí zeleně Sedadlo je obsazeno a bezpečnostní pás je zapnutý. Svítí šedě Sedadlo není obsazeno. Zapnutí bezpečnostního pásu Airbag a předpínače bezpečnostních pásů v svítí červeně. Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekundy. Pokud se nerozsvítí, po uplynutí 4 sekund nezhasne nebo se rozsvítí za jízdy, došlo k poruše v systému airbagů. Vyhledejte pomoc v servisu. V tom případě nemusejí být airbagy a předpínače pásů při nehodě funkční. Aktivace předpínačů bezpečnostních pásů nebo airbagů je zobrazena trvalým svícením v. 9 Varování Okamžitě nechte příčinu poruchy odstranit v servisu. Předpínače pásů, systém airbagů 3 57, Vypnutí airbagu V svítí žlutě. Airbag předního spolujezdce je aktivní. * svítí žlutě.

108 106 Přístroje a ovládací prvky Airbag předního spolujezdce je vypnutý Nebezpečí Nebezpečí smrtelného zranění dítěte používajícího dětský zádržný systém zároveň se zapnutým airbagem předního spolujezdce. Nebezpečí smrtelného zranění dospělé osoby při vypnutém airbagu předního spolujezdce. Systém nabíjení p svítí červeně. Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru zhasne. Pokud se rozsvítí za chodu motoru Zastavte, vypněte motor. Nedobíjí se akumulátor vozidla. Může dojít k přerušení chlazení motoru. Posilovač brzd může přestat fungovat. Vyhledejte pomoc v servisu. Kontrolka nesprávné funkce Z svítí nebo bliká žlutě. Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru zhasne. Pokud se rozsvítí za chodu motoru Porucha v systému řízení emisí. Mohou být překročeny limity obsahu škodlivin. Neprodleně vyhledejte pomoc v servisu. Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál až do zastavení blikání. Neprodleně vyhledejte pomoc v servisu. Systém brzd a spojky Hladina brzdové a spojkové kapaliny R svítí červeně. Hladina brzdové a spojkové kapaliny je příliš nízká Varování Zastavte. Nepokračujte v jízdě. Obraťte se na servis. Svítí po zapnutí zapalování, pokud je zabrzděná ruční brzda Sešlápněte pedál - svítí nebo bliká žlutě. Svítí Pro uvolnění elektrické parkovací brzdy se musí se sešlápnout brzdový pedál Pro nastartování motoru musí být spojkový pedál sešlápnutý. Systém Stop-start Bliká Pro nastartování motoru musí být spojkový pedál sešlápnutý Elektrická parkovací brzda m svítí nebo bliká červeně.

109 Přístroje a ovládací prvky 107 Svítí Elektrická parkovací brzda je zabrzděna Bliká Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna. Sešlápněte brzdový pedál a pokuste se znovu nastavit systém, nejdříve odbrzděním a poté zabrzděním elektrické parkovací brzdy. Pokud m stále bliká, nejezděte s vozidlem a vyhledejte pomoc v servisu. Porucha elektrické parkovací brzdy j svítí nebo bliká žlutě. Svítí Elektrická parkovací brzda pracuje se sníženou účinností Bliká Elektrická parkovací brzda je v servisním režimu. Zastavte vozidlo a pro opětovné nastavení zabrzděte a odbrzděte elektrickou parkovací brzdu. 9 Varování Okamžitě nechte příčinu poruchy odstranit v servisu. Protiblokovací systém brzd (ABS) u svítí žlutě. Rozsvítí se na několik sekund po zapnutí zapalování. Systém je provozuschopný, pokud kontrolka zhasne. Jestliže tato kontrolka po několika sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo k poruše v systému ABS. Brzdová soustava vozidla je i nadále funkční, ale bez možnosti regulace systémem ABS. Protiblokovací systém brzd Řazení směrem nahoru Pokud je z důvodu úspory paliva doporučeno zařadit vyšší převodový stupeň, zobrazí se v informačním centru řidiče symbol [. U některých verzí se indikace převodového stupně zobrazuje v informačním centru řidiče jako celá stránka Řazení převodových stupňů Šipka R nebo S s číslem vyššího nebo nižšího rychlostního stupně je indikována, pokud je doporučeno přeřazení na vyšší nebo nižší převodový stupeň. Řízení měnící sílu c svítí žlutě. Porucha systému měnící se síly řízení. Toto může vézt ke zvětšení nebo zmenšení síly řízení. Obraťte se na servis.

110 108 Přístroje a ovládací prvky Vzdálenost vepředu Symbol E indikuje pomocí vyplnění lišty vzdálenosti nastavení vzdálenosti vepředu adaptivního tempomatu nebo citlivosti výstrahy před kolizí vepředu. Adaptivní tempomat Výstraha před kolizí vpředu Varování o opuštění jízdního pruhu ) svítí zeleně nebo bliká žlutě. Svítí zeleně Systém je zapnutý a připravený k činnosti. Bliká žlutě Systém zaznamenal nechtěnou změnu jízdního pruhu. Ultrazvukový parkovací asistent r svítí žlutě. Porucha v systému nebo Závada z důvodu znečištěných snímačů nebo zakrytých snímačů ledem či sněhem nebo Rušení z důvodu vnějších zdrojů ultrazvuku. Jakmile je zdroj rušení odstraněn, systém bude pracovat normálně. Nechte příčinu poruchy v systému odstranit v servisu. Ultrazvukový parkovací asistent Elektronické řízení stability vypnuto n svítí žlutě. Systém je vypnutý. Elektronické řízení stability a systém kontroly prokluzu b svítí nebo bliká žlutě. Svítí V systému nastala porucha. Můžete pokračovat v jízdě. Nicméně jízdní stabilita může být zhoršena v závislosti na stavu povrchu vozovky. Nechte příčinu poruchy odstranit v servisu. Bliká Systém je aktivně zapojen. Může být snížen výstupní výkon motoru a vozidlo může být v malé míře automaticky brzděno. Elektronické řízení stability 3 173, systém kontroly trakce Vypnutí systému kontroly prokluzu k svítí žlutě. Systém je vypnutý. Žhavení! svítí žlutě. Žhavení je zapnuto. Aktivuje se pouze při nízké venkovní teplotě.

111 Přístroje a ovládací prvky 109 Filtr pevných částic % svítí nebo bliká žlutě. Svítí, když je nutné vyčistit filtr pevných částic. Pokračujte v jízdě, dokud % nezhasne. Pokud je to možné, nedovolte, aby otáčky motoru klesly pod ot/min. Svítí Filtr pevných částic je zaplněn. Co možná nejdříve zahajte postup čištění. Bliká Je dosažena maximální úroveň zaplnění filtru. Ihned zahajte postup čištění, aby jste se vyhnuli poškození motoru. Filtr pevných částic 3 162, systém Stop-start Systém sledování tlaku vzduchu v pneumatikách w svítí nebo bliká žlutě. Svítí Ztráta tlaku vzduchu v pneumatikách. Okamžitě zastavte a zkontrolujte tlak vzduchu v pneumatice. Bliká Porucha v systému nebo je namontovaná pneumatika bez snímače tlaku (např. rezervní kolo). Po uplynutí sekund kontrolka nepřetržitě svítí. Obraťte se na servis. Tlak motorového oleje I svítí červeně. Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru zhasne. Pokud se rozsvítí za chodu motoru Výstraha Může dojít k přerušení mazání motoru. Může dojít k poškození motoru a/nebo zablokování poháněných kol. 1. Sešlápněte pedál spojky. 2. Zvolte neutrál, nastavte páku voliče do polohy N. 3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili jejich pohybu. 4. Vypněte zapalování. 9 Varování Pokud motor neběží, budete muset při brzdění a řízení vyvinout mnohem větší sílu. Během režimu Autostop je posilovač brzd stále funkční. Nevytahujte klíč, dokud vůz stojí. Jinak by mohlo neočekávaně dojít k uzamknutí volantu. Zkontrolujte hladinu motorového oleje před tím, než vyhledáte pomoc v servisu Nízká hladina paliva i nebo Y svítí nebo bliká žlutě.

112 110 Přístroje a ovládací prvky Svítí Hladina v palivové nádrži je příliš nízko. Bliká Spotřebované palivo. Okamžitě palivo doplňte. Nikdy nesmíte nádrž zcela vyprázdnit. Katalyzátor Odvzdušnění palivové soustavy vznětového motoru Imobilizér d bliká žlutě. Porucha v systému imobilizéru. Motor nelze nastartovat. Použijte nožní brzdu - svítí žlutě. Pro uvolnění elektrické parkovací brzdy se musí se sešlápnout brzdový pedál Autostop Pokud je motor v režimu Autostop svítí kontrolka D. Systém Stop-start Vnější osvětlení 8 svítí zeleně. Je rozsvícené vnější osvětlení vozidla Dálková světla C svítí modře. Svítí při zapnutých dálkových světlech nebo během použití světelné houkačky Asistent dálkových světel l svítí zeleně. Je aktivován asistent dálkových světel, viz adaptivní přední osvětlení Adaptivní přední osvětlení f svítí nebo bliká žlutě. Svítí Porucha v systému. Vyhledejte pomoc v servisu. Bliká Systém se přepnul na symetrická tlumená světla. Jako připomenutí symetrických světlometů bude po vypnutí zapalování bude přibližně 4 sekundy blikat kontrolka f Světlo do mlhy > svítí zeleně. Jsou rozsvícená přední mlhová světla Zadní světlo do mlhy r svítí žlutě. Je zapnuto zadní světlo do mlhy Tempomat m svítí bíle nebo zeleně.

113 Přístroje a ovládací prvky 111 Svítí bíle Systém je zapnutý. Svítí zeleně Je aktivní tempomat. Na displeji střední nebo vyšší úrovně výbavy je nastavená rychlost indikována u symbolu m. Tempomat Adaptivní tempomat Kontrolka C nebo m svítí bíle nebo zeleně. Svítí bíle Systém je zapnutý. Svítí zeleně Je aktivní adaptivní tempomat. Nastavená rychlost je indikována u symbolu C nebo m. Adaptivní tempomat Detekováno vozidlo vpředu A svítí zeleně. Je detekováno vozidlo vpředu ve stejném jízdním pruhu. Adaptivní tempomat 3 180, Výstraha před kolizí vpředu Omezovač rychlosti L svítí bíle nebo zeleně. Svítí bíle Systém je zapnutý. Svítí zeleně Omezovač rychlosti je aktivní. Nastavená rychlost je indikována u symbolu L. Omezovač rychlosti Asistent dopravního značení L zobrazuje značky detekované dopravní značky jako kontrolka. Asistent dopravního značení Otevřené dveře h svítí červeně. Jsou otevřené dveře nebo dveře zavazadlového prostoru.

114 112 Přístroje a ovládací prvky Informační displeje Informační centrum řidiče Informační centrum řidiče (DIC) se nachází v sestavě sdružených přístrojů. V závislosti na verzi a sestavě sdružených přístrojů je informační centrum řidiče k dispozici v základní, střední a vyšší úrovni výbavy. V závislosti na výbavě informační centrum řidiče indikuje: celkové a denní počítadlo kilometrů informace o vozidle informace o jízdě/palivu informace o úporné jízdě provozní informace zprávy vozidla a varovné zprávy informace audia a informačního systému informace telefonu informace navigace nastavení vozidla Displej základní úrovně výbavy Stránky nabídek displeje základní úrovně výbavy se vybírají stisknutím tlačítka MENU na páčce ukazatelů směru. Symboly hlavní nabídky se zobrazují v horním řádku displeje: W Informační nabídka X Nabídka nastavení s Nabídka Eco Některé zobrazené funkce se liší pokud vozidlo jede nebo stojí a některé funkce jsou aktivní pouze, když vozidlo jede. Personalizace vozidla Nastavení uložená v paměti Výběr nabídek a funkcí Nabídky a funkce lze vybrat pomocí tlačítek na páčce ukazatele směru. Stisknutím tlačítka MENU přepnete mezi hlavním nabídkami nebo se vrátíte z podnabídky do nabídky vyšší úrovně. Pro výběr podnabídky hlavní nabídky nebo nastavení číselné hodnoty otočte nastavovacím kolečkem. Pro výběr a potvrzení funkce stiskněte tlačítko SET/CLR.

115 Přístroje a ovládací prvky 113 Zprávy vozidla a servisní zprávy se v případě potřeby zobrazují v překryvné nabídce v informačním centru řidiče. Zprávy potvrďte stisknutím tlačítka SET/CLR. Zprávy vozidla Displej střední a vyšší úrovně výbavy Označení stránek nabídek se provádí stisknutím tlačítka p na volantu. Stiskněte Q nebo P a vyberte nabídku, stisknutím tlačítka 9 výběr potvrďte. Na výběr jsou k dispozici následující stránky nabídek: Informační nabídka Provozní nabídka Nabídka audia Nabídka telefonu Nabídka navigace Nabídka nastavení Některé ze zobrazovaných funkcí se mohou lišit v závislosti na tom, zda se s vozidlem jede nebo zda stojí. Některé funkce jsou k dispozici pouze, když vozidlo stojí. Sestava sdružených přístrojů vyšší úrovně výbavy může být zobrazena ve sportovním nebo cestovním režimu. Viz níže: Nabídka nastavení, Témata displeje. Personalizace vozidla Nastavení uložená v paměti Výběr nabídek a funkcí Nabídky a funkce můžete vybrat pomocí tlačítek na pravé straně volantu. Pro otevření stránky hlavní nabídky stiskněte tlačítko p. Pomocí tlačítka Q nebo P vyberte stránku hlavní nabídky. Stránku hlavní nabídky potvrďte tlačítkem 9. Po výběru stránky hlavní nabídky vyberte pomocí tlačítka Q nebo P stránky podnabídek. Pro otevření další složky vybrané stránky podnabídek stiskněte tlačítko q.

116 114 Přístroje a ovládací prvky Pro výběr funkcí nebo nastavení číselné hodnoty, pokud je požadována, stiskněte tlačítko Q nebop. Pro výběr a potvrzení funkce stiskněte tlačítko 9. Pokud informační centrum řidiče (DIC) požaduje, aby řidič potvrdil funkci nebo zprávu stisknutím tlačítka H (Potvrdit), proveďte potvrzení stisknutím tlačítka 9. Po výběru stránky hlavní nabídky zůstává tento výběr uložen, dokud nebude vybrána další stránka hlavní nabídky. To znamená, že po výběru stránky informační nabídky můžete měnit stránky podnabídek pouhým stisknutím tlačítka P nebo Q. Zprávy vozidla a servisní zprávy se v případě potřeby zobrazují v překryvné nabídce v informačním centru řidiče. Zprávy potvrďte stisknutím tlačítka 9. Zprávy vozidla Informační nabídka Následující seznam obsahuje možné stránky informační nabídky. Některé z nich nemusí být u vašeho vozidla k dispozici. V závislosti na displeji jsou některé funkce znázorněny symboly. Pro výběr stránky otočte nastavovacím kolečkem nebo stiskněte tlačítko Q nebo P: Denní počítadlo kilometrů 1/A Průměrná spotřeba Průměrná rychlost Denní počítadlo kilometrů 2/B Průměrná spotřeba Průměrná rychlost Digitální rychlost Dojezd na zbývající palivo Dojezd na zbývající palivo u verze LPG Okamžitá spotřeba Zbývající životnost oleje Tlak vzduchu v pneumatikách Hladina benzínu v nádrži Hladina LPG v nádrži Stopky Spotřebované palivo Pomocník na dopravní značky Vzdálenost vepředu Teplota chladicí kapaliny Napětí akumulátoru Stránka Eco: Hlavní spotřebiče Trend spotřeby paliva Index Eco Prázdná stránka Na displeji základní úrovně výbavy jsou stránky Zbývající životnost oleje, Asistent dopravního značení a Indikace vzdálenosti vpředu zobrazeny v nabídce nastavení X. Výběr se provádí stisknutím tlačítka Menu. Na displeji základní úrovně výbavy jsou stránky Hlavní spotřebiče a Index Eco zobrazeny v nabídce Eco s. Výběr se provádí stisknutím tlačítka Menu.

117 Přístroje a ovládací prvky 115 Denní počítadlo kilometrů 1/A a 2/B Počítadlo kilometrů jízdy zobrazuje aktuální vzdálenost od určitého vynulování. Denní počítadlo kilometrů počítá do vzdálenosti 2000 km a potom znovu začne od 0. Pro vynulování stiskněte na displeji základní úrovně výbavy na několik sekund tlačítko SET/CLR. Na displeji střední a vyšší úrovně výbavy stiskněte tlačítko > a potvrďte tlačítkem 9. Informace stránky denního počítadla kilometrů 1/A a 2/B pro počítadlo kilometrů, průměrnou spotřebu a průměrnou rychlost lze při aktivaci příslušné položky vynulovat odděleně. Průměrná spotřeba Zobrazení průměrné spotřeby. Měření lze kdykoliv vynulovat a začít znovu s výchozí hodnotou. Pro vynulování stiskněte na displeji základní úrovně výbavy na několik sekund tlačítko SET/CLR. Na displeji střední a vyšší úrovně výbavy stiskněte tlačítko > a potvrďte tlačítkem 9. U vozidel s motory LPG je průměrná spotřeba udávána pro aktuálně zvolený režim, LPG nebo benzín. Průměrná rychlost Zobrazení průměrné rychlosti. Měření může být kdykoliv vynulováno. Pro vynulování stiskněte na displeji základní úrovně výbavy na několik sekund tlačítko SET/CLR. Na displeji střední a vyšší úrovně výbavy stiskněte tlačítko > a potvrďte tlačítkem 9. Digitální rychlost Číselné zobrazení okamžité rychlosti. Dojezd na zbývající palivo Dojezd se vypočítává z hodnot okamžitého množství paliva v nádrži a okamžité spotřeby. Na displeji se zobrazují průměrné hodnoty. Hodnota dojezdu se po doplnění paliva s malým zpožděním automaticky přepočítá. Pokud je nízká hladina paliva v nádrži, na displeji se zobrazí příslušná zpráva a na palivoměru se rozsvítí kontrolka i nebo Y. Pokud je nutné nádrž doplnit palivem okamžitě, zobrazí se výstražná zpráva, která zůstane zobrazena na displeji. Navíc v palivoměru začne blikat kontrolka i nebo Y Dojezd na zbývající palivo u verze LPG Zobrazuje přibližný dojezd na zbývající palivo v jednotlivých nádržích na benzín a LPG spolu s celkovým dojezdem společně na oba druhy paliva. Mezi jednotlivými režimy můžete přepínat stisknutím tlačítka SET/CLR nebo 9. Okamžitá spotřeba Zobrazení okamžité spotřeby. U vozidel s motory LPG je okamžitá spotřeba udávána pro aktuálně zvolený režim, LPG nebo benzín.

118 116 Přístroje a ovládací prvky Zbývající životnost oleje Udává odhadovanou životnost oleje. Číslo v procentech znamená aktuálně zbývající životnost oleje Tlak vzduchu v pneumatikách Kontroluje za jízdy tlak pneumatik všech kol Hladina benzínu/lpg v nádrži Zobrazuje hladinu paliva v nádrži pro aktuálně nepoužívané palivo (benzín nebo LPG). Vyhrazený palivoměr v DIC zobrazuje hladinu paliva pro aktuálně používané palivo. Stopky Pro spuštění a zastavení stiskněte tlačítko 9. Pro vynulování stiskněte tlačítko > a potvrďte vynulování. Spotřebované palivo Udává spotřebované palivo od určitého časového bodu. Pro vynulování stiskněte tlačítko > a potvrďte vynulování. Pomocník na dopravní značky Zobrazuje rozpoznané dopravní značky v aktuálním úseku silnice Vzdálenost vepředu Zobrazuje vzdálenost k vepředu jedoucímu vozidlu Pokud je adaptivní tempomat aktivní, zobrazuje tato stránka místo toho nastavení vzdálenosti od vozidla vepředu. Teplota chladicí kapaliny Zobrazuje teplotu chladicí kapaliny. Napětí akumulátoru Zobrazuje napětí akumulátoru vozidla. Hlavní spotřebiče V sestupném pořadí se zobrazí seznam momentálně zapojených nejdůležitějších komfortních spotřebičů. Zobrazuje se potenciální úspora paliva. Pokud se spotřebič vypne, ze seznamu zmizí a hodnota spotřeby se aktualizuje. Za sporadicky se vyskytujících jízdních podmínek motor automaticky aktivuje vyhřívání zadního okna, aby se zvýšilo zatížení motoru. V tomto případě se vyhřívání zadního okna zobrazí jako jeden z hlavních spotřebičů bez zapnutí řidičem. Trend spotřeby paliva Zobrazuje se průměrnou spotřebu na vzdálenost 50 km. Zaplněné segmenty označují spotřebu s krokem 5 km. Zde je vidět vliv topografie resp. stylu jízdy na spotřebu paliva. Index spotřeby paliva Aktuální spotřeba paliva se zobrazuje na stupnici ekonomická jízdy. S ohledem na hospodárnost provozu upravte svůj styl jízdy, aby se indikátor nacházel v oblasti Eco. Indikátor mimo oblast Eco znamená zvýšenou spotřebu paliva. Na displeji základní úrovně výbavy se zobrazuje hodnota aktuální spotřeby paliva. Indikace řazení: Na displeji základní úrovně výbavy je uvnitř šipky indikován aktuální převodový stupeň.

119 Přístroje a ovládací prvky 117 Číslo nahoře představuje doporučený vyšší rychlostní stupeň pro dosažení úspor paliva. Prázdná stránka zobrazí prázdnou stránku bez jakýchkoli informací. Provozní nabídka Provozní nabídka je k dispozici na displeji vyšší úrovně výbavy. Následující seznam obsahuje všechny stránky, které se mohou nacházet v provozní nabídce. Některé z nich nemusí být u vašeho vozidla k dispozici. Pro výběr stránky otočte nastavovacím kolečkem nebo stiskněte tlačítko Q nebo P: Bublina tření Zrychlení s brzdění Teplota oleje Tlak oleje Napětí akumulátoru Teplota převodového oleje Bublina tření Vizuální zobrazení rozdělené do čtyř kvadrantů znázorňuje čtyři rohy vozidla s bublinou, která označuje místo, ve kterém na vozidlo působí největší setrvačná síla. Zrychlení s brzdění Zobrazuje procento tlaku vyvinutého řidičem na brzdový nebo plynový pedál formou sloupcového grafu po obvodu plochy informačního centra řidiče. Levá strana je určena pro zrychlování a pravá pro brzdění. Teplota oleje Zobrazuje teplotu oleje ve stupních Celsia. Tlak oleje Zobrazuje tlak oleje v kpa. Napětí akumulátoru Zobrazuje napětí akumulátoru vozidla. Teplota převodového oleje Zobrazuje teplotu převodového oleje ve stupních Celsia. Nabídka audia Nabídka audia umožňuje procházení hudby, výběr z oblíbených nebo změnu zdroje audia. Viz příručka informačního systému. Nabídka telefonu Nabídka telefonu umožňuje správu a provádění telefonních hovorů, proházení kontaktů nebo handsfree telefonování. Viz příručka informačního systému. Nabídka navigace Nabídka navigace umožňuje navádění po trase. Viz příručka informačního systému. Nabídka nastavení Následující seznam obsahuje všechny stránky, které se mohou nacházet v nabídce nastavení. Některé z nich nemusí být u vašeho vozidla k dispozici. V závislosti na displeji jsou některé funkce znázorněny symboly.

120 118 Přístroje a ovládací prvky Pro výběr stránky otočte nastavovacím kolečkem nebo stiskněte tlačítko Q nebo P a postupujte podle pokynů uvedených v podnabídkách: Jednotky Témata displeje Informační stránky Varování při překročení rychlosti Zatížení pneumatik Informace o softwaru Jednotky Při zobrazené stránce jednotek stiskněte tlačítko >. Stisknutím tlačítka 9 vyberte anglické nebo metrické jednotky. Témata displeje Při zobrazené stránce témat displejů stiskněte tlačítko >. Stisknutím tlačítka 9 vyberte sportovní nebo cestovní režim. Sportovní režim zahrnuje více informací o vozidle, zatímco cestovní režim zahrnuje více mediálních informací. Toto nastavení je k dispozici pouze u displeje vyšší úrovně výbavy. Informační stránky Při zobrazených informačních stránkách stiskněte tlačítko >. Zobrazí se seznam všech položek informační nabídky. Stisknutím tlačítka 9 vyberte funkce, které chcete zobrazit. Vybrané stránky mají v zaškrtávacím políčku znaménko 9. Nezobrazované funkce mají zaškrtávací políčko prázdné. Viz Informační nabídka výše. Varování při překročení rychlosti Displej varování při překročení rychlosti umožňuje nastavení rychlosti, kterou nechcete překročit. Pro nastavení varování při překročení rychlosti stiskněte při zobrazené stránce tlačítko >. Pro nastavení hodnoty stiskněte tlačítko Q nebo P. Pro nastavení rychlosti stiskněte tlačítko 9. Po nastavení rychlosti lze tuto funkci vypnout při zobrazení této stránky stisknutím tlačítka 9. Při překročení nastaveného rychlostního limitu se zobrazí překryvné okno s varováním a ozve se zvukový signál. Zatížení pneumatik Na displeji zatížení pneumatik se vybírá kategorie tlaku vzduchu v pneumatikách podle skutečného tlaku huštění pneumatik. Při zobrazené stránce stiskněte tlačítko > Vyberte: Lehké pro komfortní tlak do obsazení až 3 osobami Eko ekonomický tlak do obsazení až 3 osobami Max pro plné zatížení stisknutím tlačítka 9. Informace o softwaru Zobrazí otevřený zdroj informací o softwaru. Režim omezeného přístupu Některé funkce informačního centra řidiče a barevného informačního displeje mohou být pro některé řidiče omezeny.

121 Přístroje a ovládací prvky 119 Aktivací a deaktivaci režimu omezeného přístupu lze nastavit v nabídce Nastavení v nabídce personalizace vozidla. Barevný informační displej Personalizace vozidla Více informací naleznete v příručce k informačnímu systému. Barevný informační displej Barevný informační displej je umístěn na přístrojové desce v blízkosti sestavy sdružených přístrojů. V závislosti na konfiguraci vozidla do výbavy vozidla patří barevný displej 4,2 nebo barevný displej 8 s dotykovou obrazovkou a funkcí dotykových tlačítek Informační displeje zobrazují: čas 3 91 venkovní teplotu 3 90 datum 3 91 Informační systém - viz popis v příručce informačního systému navigační systém - viz popis v příručce informačního systému systémové zprávy zprávy vozidla nastavení přizpůsobení vozidla Barevný displej 4,2 Výběr nabídek a nastavení Nabídky a nastavení jsou přístupné pomocí displeje. Displej se zapíná stisknutím tlačítka X. Stisknutím tlačítka ; zobrazíte úvodní stránku. Výběr ikony nabídky displeje se provádí otáčením tlačítka MENU. Pro potvrzení výběru stiskněte tlačítko MENU Pro opuštění nabídky bez změny nastavení stiskněte tlačítko BACK. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Další informace naleznete v příručce k informačnímu systému. Personalizace vozidla Barevný displej 8 Výběr nabídek a nastavení K dipozici jsou tři způsoby ovládání displeje: tlačítky pod displejem, prstem přímo na obrazovce, pomocí touchpadu na středové konzole mezi sedadly.

122 120 Přístroje a ovládací prvky Použití tlačítek Displej se zapíná stisknutím tlačítka X. Stisknutím tlačítka ; zobrazíte úvodní stránku. Výběr ikony nabídky displeje nebo funkce se provádí otáčením tlačítka MENU. Pro potvrzení výběru stiskněte tlačítko MENU. Pro procházení seznamu podnabídek otáčejte tlačítkem MENU. Pro potvrzení výběru stiskněte tlačítko MENU. Pro opuštění nabídky bez změny nastavení stiskněte tlačítko BACK. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Použití dotykové obrazovky Displej se musí zapnout tlačítkem X a stisknutím tlačítka ; se musí vybrat úvodní stránka. Prstem klepněte na požadovanou ikonu nabídky displeje nebo funkci. Delší seznamy podnabídek procházejte pohybem prstu nahoru a dolu. Požadovanou funkci nebo výběr potvrďte klepnutím. Pro opuštění nabídky bez změny nastavení klepněte na tlačítko displeje q. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Použití touchpadu Displej se musí zapnout tlačítkem X a úvodní stránka vybrat tlačítkem ;. Vodorovným pohybem prstu procházejte ikony nabídky displeje a klepnutím potvrďte výběr. Delší seznamy podnabídek procházejte svislým pohybem prstu. Zvýrazněnou funkci nebo výběr potvrďte klepnutím. Pro opuštění nabídky bez změny nastavení stiskněte tlačítko BACK. Stisknutím tlačítka ; se vrátíte na úvodní stránku. Další informace naleznete v příručce k informačnímu systému. Personalizace vozidla

123 Přístroje a ovládací prvky 121 Režim omezeného přístupu Některé funkce informačního centra řidiče a barevného informačního displeje mohou být pro některé řidiče omezeny. Aktivací a deaktivaci režimu omezeného přístupu lze nastavit v nabídce Nastavení v nabídce personalizace vozidla. Personalizace vozidla Více informací naleznete v příručce k informačnímu systému. Řídicí jednotka pro smartphone Řídicí jednotka pro smartphone umožní přes připojení Bluetooth nebi WLAN přenést údaje o vozidle do zařízení smartphone. Tyto údaje lze potom zobrazit a analyzovat na zařízení smartphone. Zprávy vozidla Zprávy jsou zobrazovány v informačním centru řidiče (DIC), v některých případech spolu s výstražnými a signálními tóny. Na displeji základní úrovně výbavy potvrdíte zprávu stisknutím tlačítka SET/CLR, tlačítka MENU nebo otočením nastavovacího kolečka. Na displeji střední a vyšší úrovně výbavy stiskněte pro potvrzení zprávy tlačítko 9. Zprávy vozidla a servisní zprávy Zprávy vozidla jsou zobrazeny textem. Řiďte se instrukcemi obsaženými ve zprávách. Systém zobrazuje zprávy týkající se následujících věcí: Servisní zprávy Hladiny kapalin Systém alarmu Brzdy Systémy pohonu

124 122 Přístroje a ovládací prvky Podvozkové systémy Asistenční systémy pomoci řidiči Tempomat Omezovač rychlosti Adaptivní tempomat Výstraha před kolizí vpředu Systém brzdění při hrozící kolizi Systémy parkovacího asistenta Osvětlení, výměny žárovek Adaptivní přední osvětlení Systém stěračů/ostřikovačů Dveří, oken Upozornění na mrtvý úhel Pomocník na dopravní značky Varování o opuštění jízdního pruhu Zavazadlový prostor, víko zavazadlového prostoru Rádiový dálkový ovladač Systém elektronického klíče Startování bez klíče Bezpečnostní pásy Systémy airbagů Motoru a převodovky Tlak vzduchu v pneumatikách Filtr pevných částic Stav akumulátoru vozidla Zprávy na barevném informačním displeji Některé důležité zprávy se vedle toho mohou objevit na barevném informačním displeji. Danou zprávu potvrdíte stisknutím multifunkčního ovladače. Některé zprávy se zobrazí pouze na několik sekund. Výstražné zvonkohry Při startování motoru nebo během jízdy V daný okamžik zní vždy jen jedno zvukové upozornění. Zvukové upozornění na nepřipoutané bezpečnostní pásy má ze všech zvukových upozornění nejvyšší prioritu. Pokud není zapnutý bezpečnostní pás. Pokud při rozjezdu vozidla nejsou zcela zavřené dveře nebo dveře zavazadlového prostoru. Pokud je překročena určitá rychlost se zabrzděnou ruční brzdou. Pokud se adaptivní tempomat deaktivuje automaticky. Pokud se příliš přiblíží vozidlo před vámi. Pokud je překročena naprogramovaná rychlost nebo rychlostní omezení. Pokud je informačním centrem řidiče zobrazena výstražná zpráva. Pokud se v prostoru pro cestující nenachází elektronický klíč. Pokud parkovací asistent zjistí překážku. Pokud dojde k neúmyslné změně jízdního pruhu. Pokud byla dosažena maximální úroveň zaplnění filtru pevných částic.

125 Přístroje a ovládací prvky 123 Když vozidlo stojí a/nebo dveře řidiče jsou otevřené Když je klíč ve spínací skříňce. Se zapnutým vnějším osvětlením. Pokud tažné zařízení není zapojeno. V režimu Autostop Pokud jsou dveře řidiče otevřené. Napětí akumulátoru Pokud klesá napětí akumulátoru vozidla, v informačním centru řidiče se zobrazí varovná zpráva. 1. Vypněte všechny elektrické spotřebiče, které nepotřebujete k bezpečné jízdě, např. vyhřívání sedadel, vyhřívání zadního okna a jiné hlavní spotřebiče. 2. Akumulátor vozidla dobijte plynulou jízdou po jistou dobu, nebo pomocí nabíječky. Varovná zpráva zmizí po dvojím nastartování motoru bez k poklesu napětí. Pokud akumulátor vozidla nelze dobít, nechejte příčinu poruchy odstranit v servisu. Personalizace vozidla Chování vozidla lze přizpůsobovat změnou nastavení na barevném informačním displeji. Některá z osobních nastavení lze pro různé řidiče jednotlivě uložit pro každý klíč vozidla. Nastavení uložená v paměti V závislosti na výbavě vozidla a předpisech země určení mohou být některé z funkcí popsaných níže nedostupné. Některé funkce jsou zobrazeny nebo aktivní pouze za chodu motoru. Osobní nastavení Následující změny osobního nastavení se provádí pomocí tlačítek pod displejem. To platí pro barevný informační displej 4,2 i 8. Displej 8 lze navíc ovládat pomocí dotykové obrazovky a touchpadu mezi předními sedadly. Viz popis barevného informačního displeje a uživatelská příručka informačního systému.

126 124 Přístroje a ovládací prvky Při zapnutém displeji stiskněte tlačítko ;. Otáčením tlačítka MENU vyberte ikonu Nastavení na displeji. Pro potvrzení stiskněte tlačítko MENU. Otáčením a stisknutím multifunkčního ovladače lze vybrat následující nastavení: Čas a datum Sportovní režim Jazyk (Language) Servisní režim Rádio Vozidlo Bluetooth Hlas Displej Couvací kamera Obnovit standard. nastavení Informace o softwaru TouchPad V odpovídajícím podnabídce lze změnit následující nastavení: Čas a datum Viz hodiny Sportovní režim Řidič může vybrat funkce, které budou zapnuty ve sportovním režimu Podsvícení sport. režimu: Změna barvy podsvícení přístrojů. Sportovní režim motoru: Plynový pedál a charakteristiky řazení převodových stupňů se stanou citlivějšími. Sportovní řízení: Snížení síly podporující řízení. Sportovní podvozek: Tlumení bude tvrdší. Pohon všech kol: Točivý moment motoru je přenášen ve větší míře na zadní nápravu. Jazyk (Language) Volba požadovaného jazyka. Viz příručka informačního a zábavného systému. Servisní režim Viz příručka informačního a zábavného systému. Rádio Viz příručka informačního a zábavného systému. Vozidlo Kvalita klima / vzduch Aut. max. rychlost ventilátoru: Upraví úroveň proudění vzduchu v kabině u klimatizace v automatickém režimu. Režim klimatizace: Ovládá stav kompresoru chlazení při startu vozidla. Poslední nastavení (doporučeno) nebo možnost při

127 Přístroje a ovládací prvky 125 startu vozidla je buď Vždy zapnuto nebo Vždy vypnuto. Autom. odmlžení: Podporuje odmlžení čelního skla prostřednictvím automatického výběru potřebného nastavení a automatického režimu chlazení. Autom. odmlžení zadního skla: Automaticky zapíná vyhřívání zadního okna. Systém rozpoznání kolize Asistent parkování: Zapnutí nebo vypnutí ultrazvukového parkovacího asistenta. Autom. příprava kolize: Aktivuje nebo deaktivuje funkci automatické brzdy vozidla pro případ nebezpečí hrozící kolize. Vybrat lze z následujících možností: Systém převezme ovládání brzd, systém pouze poskytne výstrahu akustickou signalizací nebo systém je zcela deaktivován. Upozornění volná jízda : Zapíná a vypíná funkci připomenutí adaptivního tempomatu. Výstraha - slepý úhel: Zapíná nebo vypíná upozornění na mrtvý úhel. Výstraha při couvání: Zapíná nebo vypíná upozornění na provoz v příčném směru vzadu. Komfort a pohodlí Hlasitost zvuku: Změna hlasitosti výstražné zvonkohry. Přizpůsobené řidičem: Zapnutí nebo vypnutí funkce personalizace. Auto nastavení ulož. hodnot: Zapnutí nebo vypnutí vyvolání nastavení uložených v paměti pro seřízení elektricky nastavitelného sedadla a vnějších zrcátek. Sedadlo řidiče: snadný výstup: Zapnutí nebo vypnutí funkce snadného vystoupení elektricky nastavitelného sedadla. Sklopit zrcátko při couvání: Zapnutí nebo vypnutí funkce parkovacího asistenta u vnějšího zpětného zrcátka na straně spolujezdce. Autom. sklápění zrcátka: Zapíná nebo vypíná sklápění vnějších zpětných zrcátek pomocí dálkového ovládání. Autom. zap. stírače při couvání: Zapnutí nebo vypnutí automatického spuštění stěrače zadního okna při zařazení zpátečky. Stěrače s dešťovým senzorem: Zapíná nebo vypíná automatické stírání pomocí dešťového snímače. Osvětlení Osvětlení výstupu: Zapnutí nebo vypnutí a změna délky osvětlení při vystupování. Nalézt vůz světelným signálem: Zapnutí nebo vypnutí uvítacího osvětlení. Adaptivní světlomety: Zapíná a vypíná funkce adaptivního předního osvětlení. Provoz vlevo nebo vpravo: Mění osvětlení pro levostranné nebo pravostranné řízení. Elektrické zamykání dveří Otevřené dveře nezamykat: Zapnutí nebo vypnutí funkce automatického zamknutí dveří řidiče při otevřených dveřích.

128 126 Přístroje a ovládací prvky Zpožděné zamykání dveří: Zapnutí nebo vypnutí funkce zpožděného zamykání dveří. Autom. zamykání dveří: Zapnutí nebo vypnutí funkce automatického odemykání dveří po vypnutí zapalování. Zapnutí nebo vypnutí funkce automatického zamykání dveří po rozjetí vozidla. Dálk. zamyk., odemyk., start Svět. signál dálk. odemyk.: Zapnutí nebo vypnutí odezvy bliknutím ukazatelů směru během odemykání. Signál dálkového zamknutí: Mění způsob odezvy při zamykání vozidla. Dálkové odemykání dveří: Změna nastavení - odemknutí pouze dveří řidiče nebo celého vozidla během odemykání. Zamkn. dálk. odemknutých dveří: Zapnutí nebo vypnutí funkce automatického opětovného uzamčení po odemknutí bez otevření vozidla. Pasivní zamykání dveří: Zapnutí nebo vypnutí funkce pasivního zamykání. Výstraha: dálk. ovlád. ve voze: Zapíná nebo vypíná varovný tón při ponechání elektronického klíče ve vozidle. Bluetooth Viz příručka informačního a zábavného systému. Hlas Viz příručka informačního a zábavného systému. Displej Viz příručka informačního a zábavného systému. Couvací kamera Vodicí čáry: Zapíná nebo vypíná zobrazení vodicích čar. Symboly couvání: Zapíná nebo vypíná symboly zadního parkovacího asistenta. Obnovit standard. nastavení Obnovit nastavení vozidla: Nastavení všech funkcí zpět na výchozí nastavení. Vymazat všechna soukr. data: Vymaže soukromé informace z vozidla. Obnovit nastavení rádia: Nastavení všech nastavení rádia zpět na výchozí nastavení. Viz příručka informačního a zábavného systému. Informace o softwaru Viz příručka informačního a zábavného systému. TouchPad Viz příručka informačního a zábavného systému.

129 Osvětlení 127 Osvětlení Vnější osvětlení vozidla Osvětlení interiéru Funkční prvky osvětlení Vnější osvětlení vozidla Spínač světel Spínač světel s automatickým ovládáním světel Otočný spínač osvětlení: AUTO = automatické ovládání světel: vnější osvětlení vozidla se automaticky zapne nebo vypne v závislosti na venkovních světelných podmínkách. m = zapnutí nebo vypnutí automatického ovládání osvětlení. Spínač se vrátí zpět do polohy AUTO. 8 = boční světla 9 = světlomety Aktuální stav automatického ovládání světel se zobrazuje v informačním centru řidiče. Po zapnutí zapalování je automatické ovládání osvětlení aktivní. Kontrolka Koncová světla Koncová světla se rozsvítí společně s potkávacími/dálkovými světly a bočními světly.

130 128 Osvětlení Přídavná světla v rámu zadních výklopných dveří, Sports Tourer/ Country Tourer V rámu zadních výklopných dveří se nacházejí sestavy doplňkových koncových světel, které jsou tvořeny koncovými světly a výstražnými světly. Rozsvítí se při otevření zadních výklopných dveří. Dodatečná zadní světla jsou zamýšlena pouze jako polohová světla při otevřených dveřích zavazadlového prostoru a ne pro používání během jízdy. Automatické ovládání světel Pokud je zapnuta funkce automatického ovládání světel a motor je v chodu, systém automaticky přepíná mezi světly pro jízdu ve dne a tlumenými/dálkovými světly v závislosti na venkovních světelných podmínkách a informacích poskytnutých systémem dešťového čidla. Světla denního osvětlení Automatická aktivace potkávacích světel Za špatných světelných podmínek se zapnou tlumená světla. Kromě toho se tlumená světla rozsvítí, pokud byly zapnuty stěrače čelního skla na několik setření. Zjištění tunelu Při vjezdu do tunelu se okamžitě rozsvítí světlomety. Přizpůsobivé přední světlomety Dálková světla Pro přepnutí z potkávacích světel na dálková světla zatlačte na pákový přepínač. Pro přepnutí na potkávací světla opětovně zatlačte nebo zatáhněte za pákový přepínač. Asistent dálkových světel Tato funkce umožňuje při rychlosti vozidla větší než 40 km/h používat dálková světla jako hlavní osvětlení pro jízdu v noci.

131 Osvětlení 129 Přepne automaticky na tlumená světla když: snímač detekuje světla vozidel v protisměru nebo vozidel vpředu je rychlost vozidla menší než 20 km/h je mlha či sněží jedete obydlenou oblastí Pokud nejsou rozpoznána žádná omezení, přepne systém zpět na dálková světla. Aktivace Asistent dálkových světel je aktivován dvojím stiskem páčky indikátoru s rychlostí nad 40 km/hod. Zelená kontrolka l svítí nepřetržitě, když je podpora zapnuta, modrá kontrolka 7 se rozsvítí, když se zapnou dálková světla. Kontrolka l Vypnutí Stiskněte páčku indikátoru jednou. Podpora je také vypnuta, když jsou rozsvícena přední mlhová světla. Pokud je použita světelná houkačka při zapnutých dálkových světlech, podpora ovládání dálkových světel se vypne. Pokud je použita světelná houkačka při vypnutých dálkových světlech, zůstane asistent dálkových světel zapnutý. Poslední nastavení asistenta dálkových světel bude uloženo při příštím zapnutí zapalování. Světelná houkačka Pro aktivování světelné houkačky zatáhněte za páčku. Nastavení sklonu světlometů Ruční nastavení sklonu světlometů Přizpůsobení sklonu světlometů zatížení vozidla, aby se zabránilo oslňování: otočte ruční kolečko? do požadované polohy.

132 130 Osvětlení 0 = obsazena přední sedadla 1 = obsazena všechna sedadla 2 = obsazena všechna sedadla a zavazadlový prostor naložen 3 = obsazeno sedadlo řidiče a náklad v zavazadlovém prostoru. Dynamická automatická regulace sklonu světlometů Světlomety při jízdě do zahraničí Asymetrická světla prodlužují pole viditelnosti na pravé straně jízdního pruhu. Při jízdě v zemích, kde se jezdí na opačné straně vozovky, nastavte světlomety tak, aby se zabránilo oslňování protijedoucích vozidel. Vozidla s halogenovými světlomety Světlomety nechte seřídit v servisu. Vozidla s xenonovými světlomety a adaptivním předním osvětlením Světlomety mohou být nastaveny na režim pravostranného nebo levostranného řízení v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Při každém zapnutí zapalování bude blikat kontrolka f po dobu přibližně 4 sekund jako připomenutí, že je nastaven režim pravostranného řízení. Změna zpět na režim levostranného řízení se provádí v nabídce personalizace vozidla výše popsaným způsobem. Při nastavení na režim levostranného řízení nebude kontrolka f blikat. Kontrolka f Světla pro jízdu ve dne Světla pro jízdu ve dne zvyšují viditelnost vozidla za denního světla. Zapínají se automaticky při zapnutí zapalování. Pokud je vozidlo vybaveno funkcí automatického ovládání světel, systém automaticky přepíná mezi světly pro jízdu ve dne a tlumenými světly v závislosti na světelných podmínkách a informacích poskytovaných systémem dešťového čidla. Automatické ovládání světel Adaptivní přední osvětlení Funkce přizpůsobivých předních světlometů jsou dostupné pouze s bixenonovými světlomety. Dosah světla, distribuce světla a svítivost se různě mění v závislosti na světelných podmínkách, počasí a druhu vozovky. S přepínačem světel nastaveným na AUTO jsou k dispozici všechny funkce osvětlení.

133 Osvětlení 131 Následující funkce jsou k dispozici také s přepínačem světel v poloze 9: Dynamické osvětlení zatáček Osvětlení pro zahýbání Funkce pro couvání Dynamické automatické nastavování výšky světlometů Osvětlení do obytné zóny Automaticky se zapne při nízké rychlosti přibližně do 30 km/h. Kužel světla je natočen o 8 k okraji vozovky. Osvětlení do města Automaticky se zapne v rozsahu rychlostí přibližně mezi 40 a 55 km/h a rozpoznání pouličního osvětlení pomocí světelného čidla. Dosah světla je omezen na úkor rozšíření distribuce světla. Meziměstské osvětlení Automaticky se zapne v rozsahu rychlostí přibližně mezi 55 a 115 km/h. Kužel a jas světla na levé a pravé straně se liší. Osvětlení při jízdě po dálnici Automaticky se zapne při rychlosti přibližně nad 115 km/h a pouze velmi malých pohybech řízení. Zapne se po prodlevě nebo okamžitě při velkém zrychlení vozidla. Kužel světla je delší a jasnější. Osvětlení v nepříznivém počasí Automaticky se zapne při rychlosti přibližně do 70 km/h, když dešťové čidlo zaznamená kondenzaci nebo stěrače nepřetržitě stírají. Dosah, distribuce a jas světla se různě mění v závislosti na viditelnosti. Dynamické osvětlení zatáček Kužel světla se otáčí podle polohy volantu a rychlosti, tím zlepšuje osvětlení v zatáčkách. Kontrolka f Osvětlení pro zahýbání V úzkých zatáčkách nebo při odbočování, v závislosti na natočení volantu a poloze ukazatele směru, je rozsvícen dodatečný pravý nebo levý reflektor, který osvítí vozovku v pravém úhlu ke směru jízdy. Je zapnuto při rychlosti přibližně do 40 km/h. Kontrolka f Funkce pro couvání Pokud svítí přední světla a je zařazena zpátečka, rozsvítí se obě světla pro zahýbání. Zůstanou svítit 20 sekund po vyřazení zpátečky nebo dokud rychlost jízdy vpřed není větší než 7 km/h.

134 132 Osvětlení Podpora ovládání dálkových světel Tato funkce umožňuje při rychlosti vozidla větší než 40 km/h používat dálková světla jako hlavní osvětlení pro jízdu v noci. Přepne automaticky na tlumená světla když: kamera za čelním sklem rozpozná protijedoucí vozidlo nebo vozidlo před námi je rychlost vozidla menší než 20 km/h je mlha či sněží jedete obydlenou oblastí Pokud nejsou rozpoznána žádná omezení, přepne systém zpět na dálková světla. Aktivace Asistent dálkových světel je aktivován dvojím stiskem páčky indikátoru s rychlostí nad 40 km/hod. Zelená kontrolka l svítí nepřetržitě, když je podpora zapnuta, modrá kontrolka 7 se rozsvítí, když se zapnou dálková světla. Kontrolka l Vypnutí Stiskněte páčku indikátoru jednou. Podpora je také vypnuta, když jsou rozsvícena přední mlhová světla. Pokud je použita světelná houkačka při zapnutých dálkových světlech, podpora ovládání dálkových světel se vypne. Pokud je použita světelná houkačka při vypnutých dálkových světlech, zůstane asistent dálkových světel zapnutý. Poslední nastavení podpory ovládání dálkových světel bude použito při příštím zapnutí zapalování. Dynamické automatické nastavování výšky světlometů Pro ochranu protijedoucích vozidel před oslněním je nastavování výšky světlometů automaticky přizpůsobeno na základě informací o náklonu měřených pomocí přední a zadní nápravy, zrychlení či zpomalení a rychlosti vozidla.

135 Osvětlení 133 Porucha v systému přizpůsobivých předních světlometů Pokud je zjištěna porucha v systému přizpůsobivých předních světlometů, nastaví se systém do přednastavené polohy, aby se zabránilo oslnění protijedoucích vozidel. Pokud toto není možné, bude nesprávně fungující světlomet automaticky vypnut. V každém případě jeden světlomet zůstane zapnut. Varování je zobrazeno informačním centrem řidiče. Výstražná světla Ovládaný pomocí tlačítka. V případě nehody s naplněním airbagu se automaticky zapnou výstražná světla. Ukazatele směru a změny jízdního pruhu Pro tři bliknutí, např. při změně jízdního pruhu, stiskněte páčku až do pocítění odporu a potom ji uvolněte. S připojeným přívěsem ukazatele směru šestkrát bliknou pokud stisknete páčku až do pocítění odporu a poté jí uvolníte. Pro delší signalizaci posuňte páčku k bodu odporu a podržte ji. Ukazatele směru ručně vypnete vrácením páčky do původní polohy. Přední světla do mlhy páčka nahoru páčka dolů = pravý ukazatel směru = levý ukazatel směru Pokud je páčka posunuta za bod odporu, zapne se ukazatel směru natrvalo. Při pohybu volantem zpět se ukazatel směru automaticky vypne. Ovládaná prostřednictvím tlačítka >.

136 134 Osvětlení Přepínač světel nastavený na AUTO: zapnutí předních světel do mlhy automaticky rozsvítí potkávací světla. Zadní světla do mlhy Při tažení je zadní mlhové světlo vozidla vypnuto. Parkovací světla Světla zpátečky Světla pro jízdu dozadu se rozsvítí, když je zapnuté zapalování a je zařazena zpátečka. Zamlžené prosvětlovací kryty světel Vnitřní strana krytů světel se může za špatného, vlhkého a chladného počasí, v hustém dešti nebo po mytí vozidla zamlžit. Zamlžení zmizí samo, urychlit to můžete rozsvícením světlometů. Ovládaná prostřednictvím tlačítka r. Přepínač světel nastavený na AUTO: zapnutím zadního světla do mlhy automaticky rozsvítíte potkávací světla. Přepínač světel nastavený na 8: zadního světlo do mlhy lze rozsvítit pouze pokud jsou rozsvícena přední světla do mlhy. Po zaparkování vozidla je možné aktivovat obrysová světla na jedné straně: 1. Vypněte zapalování. 2. Přesuňte páčku ukazatelů směru úplně nahoru (pravá obrysová světla) nebo dolů (levá obrysová světla). Je potvrzeno signálem a kontrolkou příslušného ukazatele směru.

137 Osvětlení 135 Osvětlení interiéru Regulace podsvícení panelu přístrojů Když je rozsvícené vnější osvětlení vozidla, můžete nastavit jas následujícího osvětlení: Osvětlení panelu přístrojů Informační displej Stropní světlo Rozsvícené spínače a ovládací prvky Otočte ruční kolečko A a držte ho dokud dosáhnete požadovaný jas. Ve vozech se snímačem světla lze jas upravit pouze v případě, že svítí venkovní osvětlení a snímač světla detekuje noc. Osvětlení interiéru Během nástupu a výstupu z vozidla se automaticky rozsvítí přední a zadní stropní svítilny a potom se po prodlevě vypnou. Poznámky V případě nehody s naplněním airbagu se automaticky zapnou stropní svítilny. Přední světlo interiéru Použijte kolébkový spínač: w = automatické zapínání a vypínání. stiskněte u = zapnuto. stiskněte v = vypnuto. Zadní stropní svítilny Rozsvěcují se spolu s předními stropními svítilnami v závislosti na poloze kolébkového spínače. Lampičky na čtení Ovládají se pomocí tlačítek s a t v přední a zadní stropní svítilně.

138 136 Osvětlení Lampičky na čtení se zapínají stisknutím < na krytu. Světla sluneční clony Svítí, když je kryt otevřený. Funkční prvky osvětlení Osvětlení středové konzole Bodové světlo zabudované v osvětlení interiéru se zapne po rozsvícení světlometů. Osvětlení vstupu U vozidel s panoramatickou střechou jsou zadní světla osvětlení interiéru umístěna u zadních madel. Uvítací osvětlení Potkávací světla, koncová světla, osvětlení RZ, podsvícení přístrojů a osvětlení kaluží se na krátkou dobu rozsvítí po odemknutí vozidla rádiovým dálkovým ovladačem. Tato funkce funguje pouze za tmy a usnadňuje lokalizaci vozidla. Po zapnutí zapalování se osvětlení ihned vypne. Rozjezd Tuto funkci lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej

139 Osvětlení 137 Personalizace vozidla Nastavení může být uloženo pro použitý klíč Následující osvětlení bude navíc zapnuto při otevření dveří řidiče: Všechny spínače Informační centrum řidiče Osvětlení přihrádek dveří Osvětlení při vystupování Následující světla se rozsvítí po vytažení klíče ze spínací skříňky: Osvětlení interiéru Podsvícení přístrojové desky Osvětlení kaluží Po malém prodlení budou automaticky vypnuta. Tato funkce funguje pouze za tmy. Podsvětlení informačních prvků je zapnuto, pokud jsou během této doby otevřeny dveře řidiče. Potkávací světla, koncová světla a osvětlení RZ osvětlují po opuštění vozidla na nastavitelnou dobu okolní prostor. Zapnutí 1. Vypněte zapalování. 2. Vyjměte klíč ze spínací skříňky. 3. Otevřete dveře řidiče. 4. Zatáhněte za páčku ukazatelů směru. 5. Zavřete dveře řidiče. Pokud nejsou dveře řidiče zavřeny, světla zhasnou po dvou minutách. Výstupní osvětlení se vypne okamžitě, pokud je při otevřených dveřích řidiče zataženo za páčku ukazatelů směru. Tuto funkci lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Nastavení může být uloženo pro použitý klíč Ochrana proti vybití akumulátoru Funkce nabíjení dle stavu nabití akumulátoru vozidla Tato funkce zaručuje delší dobu životnosti akumulátoru vozidla pomocí alternátoru s řízeným výkonem a optimalizace distribuce energie.

140 138 Osvětlení Aby nedošlo k vybití akumulátoru vozidla během jízdy jsou následující systémy ve dvou fázích automaticky omezeny a nakonec vypnuty: Nezávislé topení Vyhřívání zadního skla a zrcátek Vyhřívání sedadel Ventilátor Ve druhé fázi bude informačním centrem řidiče zobrazena zpráva potvrzující zapnutí ochrany proti vybití akumulátoru vozidla. Vypínání elektrického osvětlení K zamezení vybití akumulátoru vozidla při vypnutém zapalování se některá vnitřní osvětlení po určité době automaticky vypnou.

141 Klimatizace 139 Klimatizace Systémy regulace prostředí Ventilační otvory Údržba Systémy regulace prostředí Klimatizace Vyhřívaná sedadla ß Větraná sedadla A Vyhřívání volantu * Teplota TEMP Ovladače a tlačítka pro následující funkce: Teplota TEMP Distribuce vzduchu l M K Rychlost ventilátoru Z Chlazení A/C Recirkulace vzduchu 4 Odstranění zamlžení a námrazy V Vyhřívání zadního okna Ü Otočte ovladačem: červená = teplejší vzduch modrá = chladnější vzduch Vytápění nebude plně účinné, dokud motor nedosáhne normální provozní teploty.

142 140 Klimatizace Distribuce vzduchu l M K Rychlost ventilátoru Z Klimatizace A/C Stiskněte tlačítko: l = na čelní okno a na okna v předních dveřích M = do oblasti hlavy skrze nastavitelné větrací otvory K = do oblasti nohou Kombinace tlačítek je povolena. Nastavení je signalizováno pomocí diody LED v tlačítku. Otočením ovladače Z nastavte proudění vzduchu na požadovanou rychlost. J znamená, že ventilátor je vypnutý. Chlazení se zapíná stisknutím tlačítka A/C. Aktivace se zobrazí pomocí diody LED v tlačítku. Chlazení je funkční pouze tehdy, když motor běží a ventilátor klimatizace je zapnutý. Chlazení se vypíná opětovným stisknutím tlačítka A/C. Systém klimatizace podle potřeby ochlazuje a odvlhčuje (vysušuje) vzduch v interiéru vozidla. Proto se může tvořit kondenzace vytékající pod vozidlem.

143 Klimatizace 141 Pokud ochlazování a vysoušení potřebné není, chladicí systém vypněte kvůli úspoře paliva. Zapnuté chlazení může potlačit funkci Autostop. Systém Stop-start Odstranění zamlžení a námrazy z oken V Stiskněte tlačítko V: ventilátor se automaticky přepne na maximální rychlost, vzduch je směřován na čelní sklo. Nastavte ovladač teploty TEMP na nejvyšší úroveň. Zapněte vyhřívání zadního okna Ü. Boční větrací otvory podle potřeby otevřete a nastavte na okna dveří. Poznámky Pokud motor běží a stisknete tlačítko V, režim Autostop bude zakázán do doby, než opět stisknete tlačítko V. Pokud stiskněte tlačítko V, když je motor v režimu Autostop, motor se automaticky znovu nastartuje. Systém Stop-start Maximální chlazení Krátce otevřete okna, aby se rychle vyvětral horký vzduch. Zapněte chlazení A/C. Stiskněte tlačítko M pro distribuci vzduchu. Nastavte ovladač teploty TEMP na nejnižší úroveň. Nastavte ovladač rychlosti ventilátoru Z na nejvyšší úroveň. Otevřete všechny ventilační otvory. Systém recirkulace vzduchu 4 Režim recirkulace vzduchu se zapíná stisknutím tlačítka 4. Aktivace se zobrazí pomocí diody LED v tlačítku. Pro účinnější ochlazování interiéru vozidla nebo k zabránění pronikání vnějších pachů nebo výfukových plynů zapněte recirkulaci vzduchu. Pokud je nastavena recirkulace vzduchu, proběhne každých 10 minut částečná ventilace za účelem přivedení čerstvého vzduchu do interiéru vozidla. Opakovaným stisknutím tlačítka 4 se režim recirkulace vypne. Za teplých a velmi vlhkých klimatických podmínek by se čelní sklo mohlo zvenku mlžit, pokud na něj směřuje chladný vzduch. Pokud se čelní sklo zvenku mlží, aktivujte stěrač čelního skla a deaktivujte l. Distribuce vzduchu na l: Recirkulace vzduchu je deaktivovaná.

144 142 Klimatizace Automatická klimatizace V automatickém režimu teploty se otáčky ventilátoru a rozvod vzduchu regulují automaticky. Odstranění zamlžení a námrazy V Zapínání/vypínání systému X Vyhřívání zadního okna Ü Vyhřívání předních sedadel ß Větrání předních sedadel A Vyhřívání volantu * Indikace Elektronicky řízenou klimatizaci je možné plně využívat pouze při nastartovaném motoru. Nastavení systému řízení klimatizace jsou uložena pro klíč použitý při uzamčení vozidla. Automatický režim AUTO Ovladače a tlačítka pro následující funkce: Teplota TEMP Distribuce vzduchu l M K Rychlost ventilátoru Z Automatický režim AUTO Chlazení A/C Recirkulace vzduchu 4 Nastavení teploty a rychlosti ventilátoru zobrazuje na displeji klimatizace. Každá změna nastavení se několik sekund zobrazí na informačním displeji. Základní nastavení pro dosažení maximálního komfortu: Stiskněte AUTO, distribuce vzduchu a rychlost ventilátoru je regulována automaticky. Aktivace se zobrazí pomocí diody LED v tlačítku.

145 Klimatizace 143 Stisknutím tlačítka A/C zapnete optimální chlazení a odmlžování. Aktivace se zobrazí pomocí diody LED v tlačítku. Teplota se nastavuje otáčením ovladače TEMP. Doporučené komfortní nastavení je 22 C. V automatickém režimu otevřete všechny větrací otvory, abyste umožnili optimální rozvod vzduchu. Nastavení rychlosti ventilátoru v automatickém režimu lze změnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Přednastavení teploty TEMP Otáčením ovladače TEMP nastavte teplotu na požadovanou hodnotu. Nastavená teplota se zobrazí na displeji klimatizace. Při nastavení minimální teploty Lo a zapnutém chlazení A/C, bude systém klimatizace běžet na maximální chladicí výkon. Při nastavení maximální teploty Hi, bude systém klimatizace běžet maximální topný výkon. Poznámky Pokud je zapnuto AC, snížením nastavení teploty v kabině může dojít k opětovnému nastartování motoru z automatického zastavení provedeného funkcí Autostop nebo k potlačení provedení funkce Autostop.

146 144 Klimatizace Odstranění zamlžení a námrazy z oken V Stiskněte tlačítko V. Aktivace se zobrazí pomocí diody LED v tlačítku. Teplota a distribuce vzduchu jsou nastaveny automaticky a ventilátor běží vysokou rychlostí. Zapněte vyhřívání zadního okna Ü. Návrat do předchozího režimu: stiskněte tlačítko V. Návrat do automatického režimu: stiskněte tlačítko AUTO. Nastavení automatického vyhřívání zadního okna lze změnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Poznámky Pokud motor běží a stisknete tlačítko V, režim Autostop bude zakázán do doby, než opět stisknete tlačítko V. Pokud stiskněte tlačítko V, když je motor v režimu Autostop, motor se automaticky znovu nastartuje. Systém Stop-start Ruční nastavení Nastavení systému klimatizace lze manuálně přizpůsobit pomocí tlačítek distribuce vzduchu a ovladače rychlosti ventilátoru následovně. Manuálně provedená změna nastavení vypne automatický režim. Rychlost ventilátoru Z Otočte ovladačem Z. Zvolená rychlost ventilátoru se na displeji klimatizace zobrazí počtem segmentů. Pokud se vypne ventilátor, deaktivuje se rovněž klimatizace. Návrat do automatického režimu: Stiskněte tlačítko AUTO.

147 Klimatizace 145 Distribuce vzduchu l, M, K Stiskněte příslušné tlačítko pro nastavení. Aktivace se zobrazí pomocí diody LED v tlačítku. l = na čelní okno a na okna v předních dveřích. M = do oblasti hlavy skrze nastavitelné větrací otvory. K = do oblasti nohou. Kombinace tlačítek je povolena. Stisknutím tlačítka AUTO se vrátíte do automatického režimu. Chlazení A/C Chlazení se zapíná stisknutím tlačítka A/C. Aktivace se zobrazí pomocí diody LED v tlačítku. Chlazení je funkční pouze tehdy, když motor běží a ventilátor klimatizace je zapnutý. Chlazení se vypíná opakovaným stisknutím tlačítka A/C. Systém klimatizace podle potřeby ochlazuje a odvlhčuje (vysušuje) vzduch v interiéru vozidla. Proto se může tvořit kondenzace vytékající pod vozidlem. Pokud ochlazování a vysoušení potřebné není, chladicí systém vypněte kvůli úspoře paliva. Zapínání/vypínání systému X Chlazení, ventilátor a automatický režim lze vypnout stisknutím tlačítka X. Pokud je systém vypnutý, dioda LED v tlačítku X nesvítí. Systém se zapíná stisknutím tlačítka X, tlačítka chlazení A/C nebo tlačítka automatického režimu AUTO. Aktivace je indikována diodou LED v tlačítku. Ruční recirkulace vzduchu 4

148 146 Klimatizace Režim recirkulace vzduchu se zapíná stisknutím tlačítka 4. Aktivace je indikována diodou LED v tlačítku. Pro účinnější ochlazování interiéru vozidla nebo k zabránění pronikání vnějších pachů nebo výfukových plynů zapněte recirkulaci vzduchu. Pokud je nastavena recirkulace vzduchu, proběhne každých 10 minut částečná ventilace za účelem přivedení čerstvého vzduchu do interiéru vozidla. Opakovaným stisknutím tlačítka 4 se režim recirkulace vypne. Za teplých a velmi vlhkých klimatických podmínek by se čelní sklo mohlo zvenku mlžit, pokud na něj směřuje chladný vzduch. Pokud se čelní sklo zvenku mlží, aktivujte stěrač čelního skla a deaktivujte l. Základní nastavení Některá základní nastavení lze měnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení v Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Dvouzónová automatická klimatizace Dvouzónová automatická klimatizace dovoluje nastavit různou teplotu pro stranu řidiče a předního spolujezdce. V automatickém režimu teploty se otáčky ventilátoru a rozvod vzduchu regulují automaticky. Panely a tlačítka pro následující funkce: Teplota RS Distribuce vzduchu l M K Rychlost ventilátoru RZS Automatický režim AUTO Chlazení A/C Recirkulace vzduchu 4 Odstranění zamlžení a námrazy V Zapínání/vypínání systému X Dvouzónová automatická klimatizace SYNC Vyhřívání zadního okna Ü Vyhřívání předních sedadel ß Větrání předních sedadel A Vyhřívání volantu * 3 87.

149 Klimatizace 147 Indikace Nastavení teploty pro stranu řidiče a spolujezdce se na panelech zobrazuje odděleně. Každá změna nastavení se na několik sekund zobrazí na informačním displeji. Dvouzónová automatická klimatizace je plně funkční pouze při nastartovaném motoru. Nastavení systému klimatizace jsou uložena pro klíč použitý při zamknutí vozidla. Automatický režim AUTO Základní nastavení pro dosažení maximálního komfortu: Stiskněte AUTO, distribuce vzduchu a rychlost ventilátoru je regulována automaticky. Aktivace se zobrazí pomocí diody LED v tlačítku. Stisknutím tlačítka A/C zapnete optimální chlazení a odmlžování. Aktivace je indikována diodou LED v tlačítku. Teplotu na straně řidiče nastavte stisknutím tlačítka R nebo S. Doporučené komfortní nastavení je 22 C. Teplotu pro stranu řidiče a spolujezdce lze nastavit rozdílně. Pro umožnění rozdílných teplotních zón stiskněte tlačítko R nebo S na straně spolujezdce. V automatickém režimu otevřete všechny větrací otvory, abyste umožnili optimální rozvod vzduchu. Nastavení rychlosti ventilátoru v automatickém režimu lze změnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení v Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla

150 148 Klimatizace Přednastavení teploty SR Požadovanou teplotu nastavte stisknutím tlačítka R pro zvýšení teploty nebo tlačítka S pro snížení teploty. Nastavená teplota se zobrazí na panelech. Použití panelu na straně řidiče mění teplotu pro obě strany (pokud je zapnutá synchronizace SYNC), zatímco použití panelu na straně spolujezdce změní teplotu pouze na straně spolujezdce a vypne synchronizaci SYNC (pokud byla předtím zapnutá). Při nastavení minimální teploty Lo a zapnutém chlazení A/C, bude systém klimatizace běžet na maximální chladicí výkon. Při nastavení maximální teploty Hi, bude systém klimatizace běžet maximální topný výkon. Poznámky Pokud je zapnuto AC, snížením nastavení teploty v kabině může dojít k opětovnému nastartování motoru z automatického zastavení provedeného funkcí Autostop nebo k potlačení provedení funkce Autostop. Dvouzónová automatická klimatizace SYNC Pro propojení nastavení teploty na straně spolujezdce se stranou řidiče stiskněte tlačítko SYNC. Aktivace je indikována diodou LED v tlačítku. Při změně nastavení na straně spolujezdce se dioda LED rozsvítí. Odstranění zamlžení a námrazy z oken V Stiskněte tlačítko V. Aktivace se zobrazí pomocí diody LED v tlačítku. Teplota a distribuce vzduchu jsou nastaveny automaticky a ventilátor běží vysokou rychlostí. Zapněte vyhřívání zadního okna Ü. Návrat do předchozího režimu: stiskněte tlačítko V. Návrat do automatického režimu: stiskněte tlačítko AUTO.

151 Klimatizace 149 Nastavení automatického vyhřívání zadního okna podle venkovní teploty lze změnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Poznámky Pokud motor běží a stisknete tlačítko V, režim Autostop bude zakázán do doby, než opět stisknete tlačítko V. Pokud stiskněte tlačítko V, když je motor v režimu Autostop, motor se automaticky znovu nastartuje. Systém Stop-start Ruční nastavení Nastavení systému klimatizace lze manuálně přizpůsobit pomocí tlačítek distribuce vzduchu a ovladače rychlosti ventilátoru následovně. Manuálně provedená změna nastavení vypne automatický režim. Rychlost ventilátoru SZR Stiskněte ZS nebo R. Nastavená rychlost ventilátoru se krátce zobrazí na barevném informačním displeji. Pokud se vypne ventilátor, deaktivuje se rovněž klimatizace. Návrat do automatického režimu: Stiskněte tlačítko AUTO. Distribuce vzduchu l, M, K Stiskněte příslušné tlačítko pro nastavení. Aktivace se zobrazí pomocí diody LED v tlačítku. l = na čelní okno a na okna v předních dveřích. M = do oblasti hlavy skrze nastavitelné větrací otvory. K = do oblasti nohou. Kombinace tlačítek je povolena. Stisknutím tlačítka AUTO se vrátíte do automatického režimu.

152 150 Klimatizace Chlazení A/C Chlazení se zapíná stisknutím tlačítka A/C. Aktivace se zobrazí pomocí diody LED v tlačítku. Chlazení je funkční pouze tehdy, když motor běží a ventilátor klimatizace je zapnutý. Chlazení se vypíná opakovaným stisknutím tlačítka A/C. Systém klimatizace podle potřeby ochlazuje a odvlhčuje (vysušuje) vzduch v interiéru vozidla. Proto se může tvořit kondenzace vytékající pod vozidlem. Pokud ochlazování a vysoušení potřebné není, chladicí systém vypněte kvůli úspoře paliva. Zapínání/vypínání systému X Chlazení, ventilátor a automatický režim lze vypnout stisknutím tlačítka X. Pokud je systém vypnutý, dioda LED v tlačítku X nesvítí. Systém se zapíná stisknutím tlačítka X, tlačítka chlazení A/C nebo tlačítka automatického režimu AUTO. Aktivace se zobrazí pomocí diody LED v tlačítku. Ruční recirkulace vzduchu 4 Režim recirkulace vzduchu se zapíná stisknutím tlačítka 4. Aktivace se zobrazí pomocí diody LED v tlačítku. Pro účinnější ochlazování interiéru vozidla nebo k zabránění pronikání vnějších pachů nebo výfukových plynů zapněte recirkulaci vzduchu. Pokud je nastavena recirkulace vzduchu, proběhne každých 10 minut částečná ventilace za účelem přivedení čerstvého vzduchu do interiéru vozidla. Opakovaným stisknutím tlačítka 4 se režim recirkulace vypne. Za teplých a velmi vlhkých klimatických podmínek by se čelní sklo mohlo zvenku mlžit, pokud na něj směřuje chladný vzduch. Pokud se čelní sklo zvenku mlží, aktivujte stěrač čelního skla a deaktivujte l. Automatická recirkulace vzduchu Pokud je vlhkost vzduch uvnitř vozidla příliš vysoká, čidlo vlhkosti automaticky zapne přívod čerstvého vzduchu.

153 Klimatizace 151 Základní nastavení Některá základní nastavení lze měnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení v Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Ventilační otvory Nastavitelné větrací otvory Pření ventilační otvory Nezávislé topení Vzduchové topení Quickheat je elektrické přídavné vzduchové topení, které automaticky rychleji zahřeje prostor pro cestující. Nasměrujte proud vzduchu nakloněním a natočením klapek. Otočením nastavovacího kolečka na B větrací otvor otevřete. Otočením nastavovacího kolečka upravte množství vzduchu proudícího větracím otvorem. Otočením nastavovacího kolečka na 7 větrací otvor zavřete.

154 152 Klimatizace Zadní větrací otvory Nepohyblivé větrací otvory Další větrací otvory jsou umístěné pod čelním oknem a okny dveří a v prostorách pro nohy. Údržba Otvory pro sání vzduchu Ventilační otvory pro cestující na zadních sedadlech jsou umístěny ve středové konzole mezi předními sedadly. 9 Varování Na klapky větracích otvorů nepřipevňujte žádné předměty. V případě nehody hrozí nebezpečí poškození a zranění. Otvory pro sání vzduchu, které se nacházejí před čelním sklem, musíte udržovat v čistotě z důvodu umožnění průchodu vzduchu. Odstraňte všechny nečistoty. Pylový filtr Filtrování vzduchu kabiny Filtr částic odstraňuje ze vzduchu kabiny prach, saze, pyly a spory.

155 Klimatizace 153 Filtr s aktivním uhlím Filtr s aktivním uhlím, vedle filtru částic, snižuje zápach. Výměna tohoto filtru se musí provádět při pravidelném servisu. Vyčištění odtokového vedení kondenzátoru a výparníku Test výkonnosti Pravidelné uvedení klimatizace do činnosti Pro zajištění trvalého optimálního výkonu, doporučujeme nezávisle na počasí a ročním období jednou za měsíc na několik minut zapnout klimatizaci. Servis Aby byl trvale zachován optimální výkon chlazení, doporučuje se jednou za rok zkontrolovat systém klimatizace, a to počínaje třetím rokem od počáteční registrace vozidla. Test funkčnosti a tlaku Funkčnost topení Kontrola těsnosti Kontrola hnacích řemenů

156 154 Řízení vozidla a jeho provoz Řízení vozidla a jeho provoz Rady pro jízdu Startování a provoz Výfuk motoru Automatická převodovka Manuální převodovka Systémy pohonu Brzdy Podvozkové systémy Asistenční systémy pomoci řidiči Palivo Tažné zařízení Rady pro jízdu Kontrola nad vozidlem Nikdy nedojíždějte při vypnutém motoru (s výjimkou režimu Autostop) Mnoho systémů za tohoto stavu nefunguje (např. posilovač brzd, posilovač řízení). Taková jízda je pro Vás i ostatní nebezpečná. V režimu Autostop všechny systémy fungují, nicméně dojde k regulovanému omezení funkčnosti posilovače řízení a sníží se rychlost vozidla. Systém Stop-start Pedály V oblasti pedálů Vám při sešlápnutí pedálů až na podlahu nesmí překážet žádný koberec nebo rohožka. Řízení Pokud dojde k přerušení posilování řízení z důvodu zastavení motoru nebo závady systému, lze stále vozidlo řídit, ale bude k tomu nutné vyvinout větší sílu. Kontrolka c Výstraha Vozidla vybavená hydraulickým posilovačem řízení: Pokud otočíte volantem až nadoraz a podržíte jej v této poloze déle než 15 sekund, může dojít k poškození systému posilovače řízení a ztrátě posilovací funkce posilovače řízení.

157 Řízení vozidla a jeho provoz 155 Startování a provoz Záběh nového vozidla Během prvních několika jízd zbytečně intenzívně nebrzděte. Jedete-li s vozidlem poprvé, může se z výfukové soustavy odpařovat vosk a olej, což může vytvářet kouř. Po první jízdě zaparkujte vozidlo na chvíli venku a vyvarujte se vdechování výparů. Během doby záběhu může být spotřeba paliva a motorového oleje vyšší a k procesu čištění filtru pevných částic může docházet častěji. Filtr pevných částic Polohy spínače zapalování Otočte klíčkem: 0 = Zapalování vypnuto: Některé funkce zůstanou aktivní do vyjmutí klíčku nebo otevření dveří řidiče, pokud předtím bylo zapalování zapnuté. 1 = Režim napájení příslušenství: Zámek řízení se uvolní a je možné ovládat některé elektrické funkce, zapalování je vypnuté. 2 = Režim napájení zapnutého zapalování: Zapakování je zapnuté, vznětový motor se žhaví. Rozsvítí se kontrolky a lze ovládat většinu elektrických funkcí. 3 = Start motoru. Po zahájení startování kliček uvolněte. Zámek řízení Vyjměte klíček ze zapalování a otáčejte volantem, dokud zámek nezaskočí. Tlačítko Power

158 156 Řízení vozidla a jeho provoz Elektronický klíč musí být uvnitř vozidla. Režim napájení příslušenství: Jednou stiskněte tlačítko Engine Start/Stop bez sešlápnutí spojkového nebo brzdového pedálu. V tlačítku se rozsvítí žlutá LED dioda. Zámek řízení se uvolní a lze ovládat některé elektrické funkce, zapalování je vypnuté. Režim napájení zapnutého zapalování: Stiskněte a podržte tlačítko Engine Start/Stop asi 6 sekund bez sešlápnutí spojkového nebo brzdového pedálu. V tlačítku se rozsvítí zelená LED dioda, vznětový motor se žhaví. Rozsvítí se kontrolky a lze ovládat většinu elektrických funkcí. Start motoru: Sešlápněte spojkový pedál (manuální převodovka) nebo brzdový pedál (automatická převodovka) a znovu stiskněte tlačítko Engine Start/Stop. Po zahájení startování tlačítko uvolněte. Vypnutí zapalování: V kterémkoli režimu napájení nebo za chodu motoru krátce stiskněte tlačítko Engine Start/Stop. Některé funkce zůstanou aktivní do otevření dveří řidiče, pokud předtím bylo zapnuté zapalování. Zámek řízení Zámek řízení se aktivuje automaticky v následujících případech: vozidlo stojí a bylo vypnuto zapalování a otevřou se dveře řidiče. Pro uvolnění zámku řízení otevřete a zavřete dveře řidiče a zapněte režim napájení příslušenství nebo nastartujte motor. 9 Varování Jestliže je vybitý akumulátor vozidla, nelze odjistit zámek sloupku řízení a proto se nesmí vozidlo odtahovat, startovat roztahováním nebo postrčením. Nouzové ovládání u vozidel se systémem elektronického klíče Pokud elektronický klíč selže, nebo pokud je vybitá baterie elektronického klíče, může se při pokusu o nastartování vozidla v informačním centru řidiče zobrazit zpráva FOB nebyl detekován nebo Vyměňte baterii v dálk. klíči. Nadzvedněte loketní opěrku a otevřete schránku ve středové konzole. Vložte elektronický klíč do kapsy vysílače. Sešlápněte spojkový pedál (manuální převodovka) nebo

159 Řízení vozidla a jeho provoz 157 brzdový pedál (automatická převodovka) a stiskněte tlačítko Engine Start/Stop. Motor vypnete opětovným stisknutím tlačítka Engine Start/Stop. Vyjměte elektronický klíč z kapsy vysílače. Tato možnost je určena pouze pro nouzové případy. Co nejdříve vyměňte baterii v elektronickém klíči Odemykání a zamykání dveří, viz Porucha systému dálkového ovládání nebo elektronického klíče Startování motoru Vozidla se spínačem zapalování Otočte klíč nakrátko do polohy 3 a uvolněte: automatický proces spustí startér s malým zpožděním a nechá ho běžet dokud motor nenastartuje, viz automatické ovládání startéru. Před opětovným startováním nebo vypnutím motoru otočte klíčem zpět do polohy 0. V režimu Autostop lze motor nastartovat sešlápnutím spojkového pedálu Vozidla s tlačítkem napájení Zachované napájení Následující elektronické systémy mohou fungovat do doby, než se otevřou dveře řidiče, nebo 10 minut po vypnutí zapalování: Elektricky ovládaná okna Střešní okno Napájecí zásuvky Napájení informačního systému bude funkční po dobu 30 minut po vypnutí zapalování bez ohledu na to, zda se otevřou kterékoli dveře. Manuální převodovka: Sešlápněte spojkový a brzdový pedál. Automatická převodovka: Sešlápněte brzdový pedál a posuňte páku voliče do polohy P nebo N. Nepřidávejte plyn. Vznětový motor: otočte klíč do polohy 2 pro žhavení, dokud nezhasne kontrolka!. Manuální převodovka: Sešlápněte spojkový a brzdový pedál.

160 158 Řízení vozidla a jeho provoz Automatická převodovka: Sešlápněte brzdový pedál a posuňte páku voliče do polohy P nebo N. Nepřidávejte plyn. Stiskněte a uvolněte tlačítko Engine Start/Stop: automatický proces s malým zpožděním spustí startér a nechá ho běžet dokud motor nenastartuje, viz automatické ovládání startéru. Před opakovaným startem nebo vypnutím motoru stiskněte znovu tlačítko Engine Start/Stop. V režimu Autostop lze motor nastartovat sešlápnutím spojkového pedálu Startování vozidla při nízkých teplotách Startování motoru bez nezávislého topení je možné při teplotách do -25 С u vznětových motorů a -30 C u zážehových motorů. Musí se používat motorový olej se správnou viskozitou, správné palivo a dostatečně nabitý akumulátor vozidla. Dále se musí provádět příslušné servisní prohlídky. Při teplotách pod -30 C se automatická převodovka musí zahřívat cca. 5 minut. Páka voliče musí být v poloze P. Automatické ovládání startéru Tato funkce řídí proces startování motoru. Řidič nemusí držet klíček v poloze 3 nebo držet stisknuté tlačítko Engine Start/Stop. Jakmile je zapnut, tak systém bude automaticky startovat dokud motor nenastartuje. Kvůli kontrolnímu procesu začne motor startovat po malé prodlevě. Možné důvody pro nenastartování motoru: Pedál spojky není sešlápnut (mechanická převodovka) Pedál brzdy není sešlápnut nebo páka voliče není v P či N (automatická převodovka) Nastalo překročení časového limitu Rychlé zahřátí motoru Po spuštění může být dostupný točivý moment motoru na krátkou dobu omezen, zejména když je teplota motoru nízká. Omezení má umožnit mazacímu systému, aby plně chránil motor. Odpojení při přeběhu Přívod paliva je automaticky odpojen při přeběhu, např. když vozidlo jede se zařazeným převodovým stupněm, avšak je uvolněný pedál plynu.

161 Řízení vozidla a jeho provoz 159 Systém stop-start Systém stop-start pomáhá ušetřit palivo a snížit emise výfukových plynů. Pokud to situace dovolí, motor se vypne, jakmile se vozidlo pohybuje pomalou rychlostí nebo stojí, např. na křižovatce nebo v dopravní zácpě. Po sešlápnutí spojky se motor automaticky nastartuje. Snímač akumulátoru vozidla zajistí, že se režim Autostop aktivuje pouze, pokud je akumulátor dostatečně nabitý pro další nastartování. Zapnutí Funkce stop-start je k dispozici okamžitě po nastartování motoru a rozjezdu vozidla, když jsou splněny podmínky uvedené v této kapitole. Vypnutí Deaktivujte systém stop-start manuálně stisknutím tlačítka eco. Deaktivaci poznáte podle toho, že zhasne dioda LED na tlačítku. Autostop Pokud se vozidlo pohybuje pomalou rychlostí nebo stojí, aktivujte Autostop následujícím způsobem: sešlápněte spojkový pedál zařaďte pákou neutrál uvolněte spojkový pedál Motor se vypne, přestože zapalování zůstane zapnuté. Režim Autostop poznáte podle ručičky v poloze AUTOSTOP na otáčkoměru. U některých verzí se kontrolka na sestavě sdružených přístrojů rozsvítí, pokud je motor v režimu Autostop. Během režimu Autostop funguje topení i brzdy.

162 160 Řízení vozidla a jeho provoz Výstraha Účinek posilovače řízení může být snížen při automatickém vypnutí motoru. Podmínky pro aktivaci funkce Autostop Systém stop-start kontroluje, zda jsou splněny všechny následující podmínky. funkce stop-start se nevypne manuálně kapota je zcela zavřená dveře řidiče jsou zavřené a řidič je připoután bezpečnostním pásem akumulátor vozidla je v dobrém stavu a dostatečně nabitý motor je zahřátý teplota chladicí kapaliny motoru není příliš vysoká teplota výfuků motoru není příliš vysoká, např. po jízdě s vysokým zatížením motoru okolní teplota je vyšší než -5 C klimatizace umožní automatické vypnutí podtlak brzd je dostačující neprobíhá automatické čištění filtru pevných částic vozidlo jede minimálně rychlostí chůze od posledního režimu Autostop Jinak bude funkce Autostop zakázána. Některá nastavení klimatizace mohou funkci Autostop zakázat. Další podrobnosti - viz kapitola Klimatizace Režim Autostop může být zakázán okamžitě po jízdě po dálnicí. Záběh nového vozidla Ochrana proti vybití akumulátoru vozidla Aby bylo zajištěno spolehlivé startování motoru, součástí systému stop-start je několik funkcí, které chrání akumulátor před vybitím. Opatření zaměřená na úsporu energie V režimu Autostop jsou zablokovány resp. přepnuty do úsporného režimu některé elektrické funkce jako např. nezávislé elektrické topení nebo vyhřívání zadního okna. Otáčky ventilátoru klimatizace se sníží, což snižuje spotřebu energie. Opětovné nastartování motoru řidičem Motor znovu nastartujte sešlápnutím spojkového pedálu. Startování motoru poznáte podle ručičky v poloze volnoběžných otáček na otáčkoměru. Pokud páku voliče vyřadíte před sešlápnutím spojky z polohy neutrálu, rozsvítí se kontrolka - nebo se na informačním centru řidiče zobrazí příslušný symbol. Kontrolka

163 Řízení vozidla a jeho provoz 161 Opětovné nastartování motoru systémem stop-start Aby bylo možné motor automaticky nastartovat znovu, páka voliče musí být v neutrálu. Pokud v režimu Autostop nastane některá z dále uvedených situací, systém stop-start motor automaticky nastartuje znovu: funkce stop-start se vypne manuálně kapota je otevřená řidič není připoután bezpečnostním pásem a dveře řidiče jsou otevřené teplota motoru je příliš nízká akumulátor vozidla je nabitý pod stanovenou úroveň podtlak brzd není dostačující vozidlo jede minimálně rychlostí chůze systém klimatizace vyžaduje nastartování motoru klimatizace je manuálně zapnuta Pokud kapota není zcela zavřená, na informačním centru řidiče se zobrazí varovné hlášení. Pokud se k zásuvce připojí elektrické příslušenství, například přenosný CD přehrávač, může při opětovném startu dojít k menšímu poklesu napětí. Parkování Neparkujte vozidlo na snadno hořlavém povrchu. Vysoká teplota výfukového systému může způsobit vzplanutí povrchu. Vždy použijte ruční brzdu. Zatáhněte za spínač elektrické parkovací brzdy m a podržte jej přibližně jednu sekundu. Parkovací brzdu zabrzděte bez stisknutí uvolňovacího tlačítka. Ve svahu směrem nahoru nebo dolů ji zabrzděte co možno nejpevněji. Současně sešlápněte nožní brzdu, aby se snížily vyvíjené provozní síly. Vypněte motor a zapalování. Otáčejte volantem dokud se nezamkne zámek řízení. Pokud je vozidlo na vodorovném povrchu nebo ve svahu směrem nahoru, zařaďte první převodový stupeň nebo uveďte páku voliče do polohy P před vypnutím zapalování. Ve svahu směrem nahoru natočte přední kola směrem od obrubníku. Pokud je vozidlo ve svahu směrem dolů, zařaďte zpátečku nebo uveďte páku voliče do polohy P před vypnutím zapalování. Natočte přední kola směrem k obrubníku. Zamkněte vozidlo a aktivujte alarm. Poznámky V případě nehody s naplněním airbagu se motor automaticky vypne pokud se vozidlo během určitého času zastaví.

164 162 Řízení vozidla a jeho provoz Výfuk motoru 9 Nebezpečí Výfukové plyny vznikající při spalování paliva v motoru, obsahují jedovatý oxid uhelnatý, který je bez barvy a bez zápachu. Vdechování tohoto oxidu je životu nebezpečné. Pokud výfukové plyny vniknou do interiéru vozidla, otevřete okna. Příčinu poruchy nechte odstranit v servisu. Vyvarujte se jízdy s otevřeným zavazadlovým prostorem, jinak by do vozidla mohly vnikat výfukové plyny. Filtr pevných částic Systém filtru pevných částic odstraňuje škodlivé saze z výfukových plynů. Tento systém obsahuje funkci samočinného čištění, která pracuje automaticky během jízdy bez jakéhokoliv upozornění. Filtr se čistí pravidelně prostřednictvím spalování sazí při vysoké teplotě. K tomuto procesu dochází automaticky při daných jízdních podmínkách a může trvat až 25 minut. Obvykle je potřeba 7 až 12 minut. Během této doby se může stát, že režim Autostop nebude k dispozici a spotřeba paliva bude vyšší. Vydávání zápachu a kouře během tohoto procesu je normálním jevem. Za určitých jízdních podmínek, např. při krátkých cestách, se systém nemůže sám automaticky čistit. Jestliže vyžaduje filtr čištění a předchozí jízdní podmínky neumožnily automatické vyčištění, bude to signalizováno kontrolkou %. Současně se v informačním centru řidiče zobrazí zpráva Filtr pevných částic je plný Pokračujte v jízdě. % svítí pokud je filtr pevných částic zaplněn. Co možná nejdříve zahajte postup čištění. Jakmile se filtr pevných části naplní na maximum, bliká % a několikrát se ozve zvukové upozornění. Ihned zahajte postup čištění, aby jste se vyhnuli poškození motoru. Postup čištění Pro spuštění postupu čištění pokračujte v jízdě a udržujte otáčky motoru nad ot./min. Pokud je třeba, zařaďte nižší převodový stupeň. Čištění filtru pevných částic se následně spustí. Pokud se vedle toho v informačním centru řidiče zobrazí zpráva, že čištění není možné, vyhledejte pomoc v servisu. Výstraha Pokud je proces čištění přerušen, je zde riziko přivození vážného poškození motoru.

165 Řízení vozidla a jeho provoz 163 Čištění je nejrychlejší při vysokých otáčkách a zatížení motoru. Kontrolka % zhasne v okamžiku dokončení samočinného čištění. Katalyzátor Katalyzátor snižuje množství škodlivých látek ve výfukových plynech. Výstraha Jiné třídy paliva než ty, které jsou uvedené na stránkách 3 210, 3 279, by mohly poškodit katalyzátor nebo elektronické komponenty. Nespálený benzín se přehřeje a poškodí katalyzátor. Proto se vyvarujte nadměrného používání startéru, vyjetí veškerého benzínu v palivové nádrži a startování motoru roztlačováním nebo roztahováním. V případě vynechávání motoru, nerovnoměrného chodu motoru, snížení výkonu motoru nebo jiných neobvyklých problémů, co možno nejdříve nechte příčinu poruchy odstranit v servisu. V nouzovém případě je možné krátkou dobu pokračovat v jízdě, a to nízkou rychlostí vozidla a s nízkými otáčkami motoru. Automatická převodovka Automatická převodovka umožňuje automatické řazení (automatický režim) nebo manuální řazení (manuální režim). Manuální řazení v manuálním režimu je možné provádět krátkým přitlačováním páky voliče nebo přitažením páček na volantu Displej převodovky

166 164 Řízení vozidla a jeho provoz Jízdní program v automatickém režimu nebo zařazený převodový stupeň v manuálním režimu se zobrazuje informačním centru řidiče. Páka voliče P R N D = parkovací poloha, kola jsou zablokovány, zařaďte pouze při stojícím vozidle a pokud je zabrzděna ruční brzda = zpátečka, řaďte pouze pokud vozidlo stojí = neutrál = automatický režim s veškerými převodovými stupni < = manuální režim řazení vyšších převodových stupňů: Posuňte páku voliče z polohy D doleva a krátce ji přitlačte dopředu ] = manuální režim řazení nižších převodových stupňů: Posuňte páku voliče z polohy D a doleva a krátce ji přitlačte dozadu Páka voliče je zablokována v P a lze přesunout pouze pokud je zapnuté zapalování a sešlápnutý brzdový pedál. Pokud není sešlápnutý brzdový pedál, svítí kontrolka j. Pokud není páka voliče v poloze P při vypnutí zapalování, budou blikat kontrolky j a P. Při řazení P nebo R stiskněte uvolňovací tlačítko. Motor je možné nastartovat pouze s pákou voliče v poloze P nebo N. Před startováním s pákou voliče v poloze N sešlápněte pedál brzdy nebo zabrzděte parkovací brzdu. Během řazení jiné polohy nesešlapujte pedál plynu. Nikdy současně nesešlapujte pedál plynu a brzdový pedál. Jakmile je převodový stupeň zařazený, začne se po uvolnění brzdového pedálu vozidlo pomalu rozjíždět. Brzdění motorem Abyste využili brzdného účinku motoru, zvolte při jízdě z kopce včas nižší převodový stupeň, viz manuální režim.

167 Řízení vozidla a jeho provoz 165 Rozhoupání vozidla Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo uvízlo v písku, bahně nebo sněhu. Opakovaně přesunujte páku voliče mezi polohami D a R. Motor nevytáčejte a vyvarujte se náhlého zrychlení. Manuální režim Páka voliče Páčky na volantu Parkování Zatáhněte parkovací brzdu a zařaďte polohu P. Klíč ze spínací skříňky můžete vytáhnout pouze tehdy, když je páka voliče v poloze P. Pro zvolení manuálního režimu posuňte páku z polohy D doleva. Krátce přitlačte páku voliče dopředu = zařazení vyššího převodového stupně dozadu = zařazení nižšího převodového stupně. Zařazený převodový stupeň se zobrazí na sestavě sdružených přístrojů. Pro zvolení manuálního režimu posuňte páku z polohy D doleva. Přitažením páček na volantu řaďte převodové stupně manuálně pravá páčka < levá páčka ] = krátkým přitažení přeřadíte o jeden stupeň nahoru = krátkým přitažení přeřadíte o jeden stupeň dolů, vícenásobné zatažení umožňuje přeskakování převodových stupňů.

168 166 Řízení vozidla a jeho provoz Zařazený převodový stupeň se zobrazí na sestavě sdružených přístrojů. Dočasný manuální režim v jízdním režimu D Manuální řazení páčkami je také možné v automatickém režimu D. Po ukončení manuálního řazení se převodovka po uplynutí předdefinovaného časového úseku vrátí do automatického režimu D. Přerušení manuálního režimu: stiskněte páčku < ne 1 sekundu nebo posuňte páku voliče směrem doleva do manuálního režimu a zpět do polohy D. Pokud vozidlo zastaví a motor běží na volnoběh, zůstane převodovka v dočasném manuálním režimu. Do automatického režimu přejde, pokud je po určitou dobu ovládán pedál plynu bez řazení páčkami na volantu. Všeobecné informace Pokud je při příliš nízké rychlosti vozidla zvolen vyšší převodový stupeň, nebo pokud je při příliš vysoké rychlosti vozidla zvolen nižší převodový stupeň, nebude řazení provedeno. Toto může vyvolat zprávu na informačním centru řidiče. V manuálním režimu nedochází při vysokých otáčkách motoru k automatickému přeřazení na vyšší převodový stupeň. Elektronické jízdní programy Po studeném startu zvýší program provozní teploty otáčky motoru, aby byl katalyzátor rychle uveden na požadovanou teplotu. Funkce automatického řazení neutrálu automaticky zařadí na volnoběžný chod, pokud vozidlo stojí se zařazeným dopředným převodovým stupněm a je sešlápnut brzdový pedál. Když je zařazen režim SPORT, převodovka řadí při vyšších otáčkách motoru (pokud není zapnutý tempomat). Režim SPORT Speciální programy automaticky přizpůsobí okamžiky přechodu na jiný rychlostní stupeň při jízdě ve stoupání nebo klesání. Při rozjíždění ve sněhu nebo na ledu nebo na jiném kluzkém povrchu elektronické řízení převodovky automaticky zvolí vyšší převodový stupeň. Kickdown Pokud je pedál plynu v automatickém režimu zcela sešlápnut, převodovka podřadí na nižší převodový stupeň v závislosti na otáčkách motoru. Ochrana před přehřátím V případě přehřátí převodovky z důvodu vysokých venkovních teplot nebo sportovního stylu jízdy lze točivý moment a maximální otáčky motoru dočasně snížit.

169 Řízení vozidla a jeho provoz 167 Porucha V případě poruchy se v informačním centru řidiče zobrazí zpráva vozidla. Zprávy vozidla Automatická převodovka již neřadí automaticky. Můžete pokračovat v jízdě pomocí manuálního řazení. K dispozici je pouze nejvyšší převodový stupeň. V závislosti na povaze poruchy může být 2. převodový stupeň také k dispozici v manuálním režimu. Řaďte pouze ve stojícím vozidle. Nechte příčinu poruchy odstranit v servisu. Přerušení napájení V případě přerušení napájení není možné páku voliče vysunout z polohy P. Klíč není možné vytáhnout ze spínače zapalování. Pokud je akumulátor vozidla vybitý, nastartujte vozidlo pomocí startovacích kabelů Není-li příčinou poruchy vybitý akumulátor vozidla, uvolněte páku voliče a vytáhněte klíček ze spínací skříňky. Odblokování páky voliče 1. Zabrzděte parkovací brzdu. 2. Uvolněte vzadu obložení páky voliče od středové konzoly, vyklopte ho nahoru a otočte doleva. 3. Vyndejte speciální nástroj zevnitř krytu odkládací schránky.

170 168 Řízení vozidla a jeho provoz 4. Zasuňte ho do otvoru až nadoraz a vysuňte páku voliče z polohy P nebo N. Pokud je znovu zařazena poloha P nebo N, bude v ní páka voliče znovu zablokována. Příčinu přerušení napájení nechte odstranit v servisu. 5. Upevněte obložení páky voliče zpět na středovou konzolu. Vytažení klíče ze spínací skříňky 1. Vyndejte speciální nástroj zevnitř krytu odkládací schránky. 2. Vložte speciální nástroj až nadoraz do otvoru pod spínačem zapalování a mírně ho natočte. 3. Natočte speciální nástroj dopředu a vytáhněte klíč ze spínače zapalování. Pro úspěšné vytažení klíče může být potřeba několik pokusů. Manuální převodovka Zařazení zpátečky, ve stojícím vozidle stiskněte uvolňovací tlačítko na řadicí páce a zařaďte zpátečku. Pokud se Vám zpátečku nepodaří zařadit, zařaďte neutrál, uvolněte pedál spojky a znovu jej sešlápněte; poté zkuste zpátečku zařadit znovu. Nenechávejte zbytečně prokluzovat spojku. Při použití zcela sešlápněte pedál spojky. Nepoužívejte pedál jako opěrku nohy.

171 Řízení vozidla a jeho provoz 169 Výstraha Není rozumné řídit s rukou položenou na páce voliče. Systémy pohonu Pohon všech kol Systém pohonu všech kol zlepší jízdní vlastnosti a stabilitu a pomáhá dosáhnout nejlepší možnou ovladatelnost bez ohledu na povrch vozovky. Systém je vždy aktivní a nelze ho vypnout. Hnací moment je v závislosti na jízdních podmínkách plynule rozdělován mezi kola přední a zadní nápravy. Navíc je točivý moment mezi zadními koly rozdělován v závislosti na povrchu. Proto, aby systém dosáhl optimální výkonnosti, by pneumatiky vozidla neměli být různě opotřebené. Když je informačním centrem řidiče zobrazena servisní zpráva, může systém mít omezenou funkčnost (nebo může být v některých případech úplně vypnut a vozidlo přepne na pohon předních kol). Vyhledejte pomoc v servisu. Odtahování vozidla Brzdy Brzdový systém se skládá ze dvou nezávislých brzdových okruhů. Jestliže dojde k výpadku funkce jednoho z těchto okruhů, lze vozidlo brzdit pomocí druhého brzdového okruhu. Brzdného účinku se ale dosáhne pouze pevným sešlápnutím brzdového pedálu. Budete muset při brzdění vyvinout mnohem větší sílu. Brzdná dráha je delší. Před pokračováním ve Vaší cestě vyhledejte pomoc v servisu. Při vypnutém motoru přestane posilovač brzd fungovat po jednom až dvou sešlápnutích pedálu brzdy. Nesníží se brzdný účinek, ale k zastavení vozidla musíte vyvinout mnohem větší sílu. To je důležité zejména při tažení. Kontrolka R Protiblokovací systém brzd Protiblokovací systém brzd (ABS) zabraňuje zablokování kol.

172 170 Řízení vozidla a jeho provoz Jakmile některé z kol začne jevit sklon k zablokování, začne systém ABS regulovat brzdný tlak pro příslušné kolo. Vozidlo zůstane řiditelné, dokonce i při prudkém brzdění. Jakmile dojde k aktivaci systému ABS, projeví se tato skutečnost pulzováním brzdového pedálu a určitým zvukem. Chcete-li dosáhnout optimálního brzdění, držte při brzdění sešlápnutý pedál brzdy i když pedál pulzuje. Pedál brzdy neuvolňujte. Po nastartování systém provede automaticky test, který může být slyšitelný. Kontrolka u Adaptivní brzdová světla Během brzdění s plnou intenzitou blikají po dobu aktivace ABS všechna tři brzdová světla. Porucha 9 Varování Pokud je v systému ABS porucha, kola mají tendenci se zablokovat v případě nezvykle silného brzdění. Výhody systému ABS nejsou k dispozici. Během prudkého brzdění není vozidlo možné řídit a může dojít ke smyku. Nechte příčinu poruchy odstranit v servisu. Parkovací brzda Manuální parkovací brzda Vždy pevně zabrzděte parkovací brzdu bez použití uvolňovacího tlačítka, a ve svahu směrem dolů nebo nahoru ji zabrzděte co možno nejpevněji. Pokud chcete parkovací brzdu uvolnit, lehce nadzvedněte páku, stiskněte uvolňovací tlačítko a páku spusťte úplně dolů. Za účelem snížení silového působení parkovací brzdy současně sešlápněte nožní brzdu.

173 Řízení vozidla a jeho provoz 171 Kontrolka R Elektrická parkovací brzda Používání, když vozidlo stojí Zatáhněte za spínač m přibližně na jednu sekundu, elektrická ruční brzda se automaticky přiměřenou sílou zabrzdí. Pro dosažení maximální síly, např. při parkování s přívěsem nebo parkování ve svahu, zatáhněte za spínač m dvakrát. Elektrická ruční brzda je zabrzděna, když se rozsvítí kontrolka m Elektrickou parkovací brzdu lze vždy použít, dokonce i když je vypnuto zapalování. Nepoužívejte systém elektrické parkovací brzdy příliš často při vypnutém motoru, hrozí nebezpečí vybití akumulátoru. Před opuštěním vozidla zkontrolujte stav elektrické parkovací brzdy. Kontrolka m Uvolnění Zapněte zapalování. Podržte sešlápnutý pedál brzdy a následně stlačte spínač m. Funkce rozjezdu vozidla Sešlápnutí pedálu spojky (manuální převodovka) nebo zařazení rychlosti (automatická převodovka) a následné sešlápnutí pedálu plynu uvolní elektrickou parkovací brzdu automaticky. Toto není možné, když je zároveň spínač vytahován. Tato funkce pomáhá také při rozjezdu do kopce. Velmi rychlé rozjezdy mohou snížit životnost opotřebovávaných částí. Dynamické brzdění, když se vozidlo pohybuje Při zatažení za spínač m za jízdy bude systém parkovací brzdy zpomalovat vozidlo, ale natrvalo se nezabrzdí. Jakmile bude spínač m uvolněn, ustane dynamické brzdění. Automatické zabrzdění Pokud je vozidlo vybaveno automatickou převodovkou a adaptivní tempomat je aktivní, elektrická parkovací brzda se automaticky zabrzdí, pokud bylo vozidlo zastaveno systém na dobu delší než 2 minuty. Parkovací brzda se automaticky uvolní při rozjezdu. Kontrola funkčnosti Když se vozidlo stojí, může dojít k automatické aktivaci elektrické ruční brzdy. Účelem je zkontrolovat systém.

174 172 Řízení vozidla a jeho provoz Porucha Režim poruchy systému elektrické parkovací brzdy je signalizován kontrolkou j a zprávou vozidla zobrazenou v informačním centru řidiče. Zprávy vozidla Zabrzdění elektrické parkovací brzdy: Zatáhněte a podržte spínač m po dobu delší než 5 sekund. Když se rozsvítí kontrolka m, je elektrická parkovací brzda zabrzděna. Odbrzdění elektrické parkovací brzdy: Stiskněte a podržte spínač m po dobu delší než 2 sekundy. Když kontrolka m zhasne, je elektrická parkovací brzda odbrzděna. Kontrolka m bliká: Elektrická ruční brzda není zcela zabrzděna nebo odbrzděna. Pokud neustále bliká, odbrzděte elektrickou parkovací brzdu a znovu ji zkuste zabrzdit. Brzdový asistent Pokud je brzdový pedál sešlápnut rychle a silně, je automaticky použita maximální brzdná síla. Činnost podpory brzdění se může projevit pulzováním brzdového pedálu a větším odporem při sešlápnutí brzdového pedálu. Udržujte trvalý tlak na brzdový pedál po celou dobu, dokud je nutné plné brzdění. Po uvolnění brzdového pedálu se maximální brzdná síla automaticky sníží. Asistent rozjezdu ve svahu Systém pomáhá předcházet nezamýšlenému pohybu při rozjezdu na svahu. Při uvolnění nožní brzdy po zastavení na svahu zůstanou brzdy další dvě sekundy zabrzděné. Brzdy se automaticky uvolní, jakmile vozidlo začne zrychlovat. Asistent rozjezdu ve svahu není v režimu Autostop aktivní. Systém Stop-start Podvozkové systémy Systém kontroly prokluzu Systém kontroly prokluzu (TC) je součástí systému elektronické stabilizace vozidla. TC zlepšuje v případě potřeby jízdní stabilitu, bez ohledu na typ povrchu vozovky nebo přilnavost pneumatik, zabraňováním protáčení poháněných kol. Jakmile se poháněná kola začnou protáčet, je snížen výkon motoru a nejvíce protáčející se kolo je samostatně přibrzďováno. Tím se také výrazně zlepšuje jízdní stabilita vozidla na kluzkém povrchu vozovky. TC je funkční v okamžiku, kdy zhasne kontrolka b. Když TC pracuje, b bliká.

175 Řízení vozidla a jeho provoz Varování Nenechte se na základě tohoto bezpečnostního prvku svést k riskantnímu stylu jízdy. Přizpůsobte rychlost podmínkám vozovky. Kontrolka b krátkým stisknutím tlačítka b deaktivujte TC, rozsvítí se k. Deaktivace je zobrazena jako stavové hlášení na informačním centrum řidiče. Jakmile začne vozidlo přecházet do smyku (nedotáčivost/přetáčivost vozidla), bude snížen výstupní výkon motoru a kola vozidla budou individuálně brzděna. Tím se také výrazně zlepšuje jízdní stabilita vozidla na kluzkém povrchu vozovky. ESC je funkční v okamžiku, kdy zhasne kontrolka b. Vypnutí Systém TC lze vypnout, pokud je požadováno protáčení poháněných kol: Svítí kontrolka k. TC se zapne opětovným stisknutím tlačítka b. Systém TC se také znovu aktivuje při příštím zapnutí zapalování. Elektronické řízení stability Systém elektronické stabilizace vozidla (ESC) zlepšuje v případě potřeby jízdní stabilitu, a to bez ohledu na typ povrchu vozovky nebo přilnavost pneumatik. Předchází rovněž protáčení hnacích kol. ESC pracuje v kombinaci se systémem kontroly prokluzu (TC) Pokud je ESC v činnosti, bliká kontrolka b. 9 Varování Nenechte se na základě tohoto bezpečnostního prvku svést k riskantnímu stylu jízdy. Přizpůsobte rychlost podmínkám vozovky. Kontrolka b

176 174 Řízení vozidla a jeho provoz Vypnutí Pro sportovnější jízdu lze ESC a TC deaktivovat odděleně: stiskněte krátce tlačítko b: je neaktivní pouze systém kontroly prokluzu, ESC zůstane aktivní, rozsvítí se k přidržte tlačítko b min. 5 sekund stisknuté: TC a ESC se deaktivují, rozsvítí se k a n. Navíc se vybraný režim zobrazí jako stavové hlášení na informačním centrum řidiče. Pokud se vozidlo dostane s deaktivovaným ESP do prahové hodnoty, systém ESP znovu aktivuje, a to na dobu trvání prahové hodnoty, když jednou sešlápnete brzdový pedál. ESC se zapne opětovným stisknutím tlačítka b. Pokud byl systém TC předtím vypnutý, zapne se spolu s ESC. Systém ESC se také znovu aktivuje při příštím zapnutí zapalování. Interaktivní podvozkový systém Flex Ride Flex Ride podvozkový systém umožní řidiči vybrat mezi třemi jízdními režimy: SPORT režim: stlačte tlačítko SPORT, svítí dioda LED. TOUR režim: stlačte tlačítko TOUR, svítí dioda LED. Režim NORMAL: není stisknuto tlačítko SPORT ani TOUR a nesvítí žádná LED kontrolka. Režim SPORT nebo režim TOUR vypnete opětovným stlačením odpovídajícího tlačítka. V každém jízdním režimu Flex Ride jsou zapojeny následující elektronické systémy: Kontinuální řízení tlumení. Ovládání pedálu plynu. Ovládání řízení. Pohon všech kol. Elektronické řízení stability (ESC).

177 Řízení vozidla a jeho provoz 175 Protiblokovací brzdový systém (ABS) s kontrolou brzdění v zatáčkách (CBC). Automatická převodovka. Režim SPORT Nastavení systému je přizpůsobeno sportovnějšímu stylu jízdy: Tlumiče se stanou tvrdšími a tím zajišťují lepší kontakt s povrchem vozovky. Motor reaguje rychleji na pohyb plynového pedálu. Snížení síly podporující řízení. Hnací moment pohonu všech kol je více přenášen na zadní nápravu. Okamžiky přechodu na jiný stupeň u automatické převodovky nastanou později. Zapnutím režimu SPORT se změní podsvětlení základních přístrojů z bílé na červenou. Cestovní režim Nastavení systému je přizpůsobeno pohodlnějšímu stylu jízdy: Tlumiče se stanou měkčími. Plynový pedál reaguje běžným způsobem. Podpora řízení pracuje podle standardního režimu. Hnací moment pohonu všech kol je přenášen hlavně na přední nápravu. Okamžiky přechodu na jiný stupeň u automatické převodovky nastanou podle režimu pro pohodlí. Podsvětlení základních přístrojů je bílé. Režim NORMAL Všechna nastavení systémů jsou přizpůsobena standardním hodnotám. Řízení jízdního režimu V každém manuálně zvoleném jízdním režimu SPORT, TOUR nebo NORMAL jsou systémem řízení jízdního režimu (DMC) nepřetržitě detekovány a analyzovány skutečné jízdní charakteristiky, řidičovy reakce a aktivní dynamický stav vozidla. Pokud je to nutné, změní jednotka DMC automaticky nastavení v rámci zvoleného jízdního režimu nebo když zjistí větší odchylku, změní jízdní režim na dobu trvání odchylky.

178 176 Řízení vozidla a jeho provoz Když je například zvolen režim NORMAL a DMC zjistí chování odpovídající sportovnímu řízení, změní DMC několik nastavení normálního režimu na sportovní nastavení. V případě chování odpovídající velmi sportovnímu řízení přejde DMC na režim SPORT. Jestliže, jako další příklad, je zvolen režim TOUR a při jízdě po zatáčkovité silnici je třeba náhle intenzivně brzdit, systém DMC zjistí dynamický stav vozidla a pro zvýšení stability vozidla změní nastavení odpružení na režim SPORT. Když se jízdní vlastnosti nebo dynamický stav vozidla vrátí do původního stavu, změní DMC nastavení systémů podle zvoleného jízdního režimu. Nastavení personalizace v rámci režimu SPORT Řidič si může vybrat funkce režimu SPORT, pokud je stisknuto tlačítko SPORT. Vyberte odpovídající nastavení v Nastavení, I Sportovní režim na barevném informačním displeji. Barevný informační displej Personalizace vozidla Flex Ride - verze OPC Verze OPC systému Flex Ride funguje naprosto stejně jako standardní systém Flex Ride. Liší se pouze v tom, že režimy vykazují sportovnější charakteristiku. OPC Flex Ride podvozkový systém umožní řidiči vybrat mezi třemi jízdními režimy: OPC režim: stlačte tlačítko OPC, svítí dioda LED. SPORT režim: stlačte tlačítko SPORT, svítí dioda LED. Režim NORMAL: není stisknuto tlačítko SPORT ani OPC a nesvítí žádná LED kontrolka. Režim SPORT nebo režim OPC vypnete opětovným stlačením odpovídajícího tlačítka. V každém jízdním režimu OPC Flex Ride jsou zapojeny následující elektronické systémy: Kontinuální řízení tlumení. Ovládání pedálu plynu. Ovládání řízení. Pohon všech kol. Elektronické řízení stability (ESC). Protiblokovací brzdový systém (ABS) s kontrolou brzdění v zatáčkách (CBC). Automatická převodovka.

179 Řízení vozidla a jeho provoz 177 Režim OPC Dynamické jízdní charakteristiky jsou upraveny pro náročná nastavení. V tomto režimu se osvětlení hlavních přístrojů přepne na červenou barvu. Režim SPORT Nastavení systému je přizpůsobeno sportovnějšímu stylu jízdy. Režim NORMAL V režimu NORMAL není stisknuto tlačítko SPORT ani OPC a všechna nastavení systémů jsou nastavena na běžné hodnoty. Nastavení personalizace v rámci režimu OPC Řidič si může vybrat funkce režimu OPC, pokud je stisknuto tlačítko OPC. Vyberte odpovídající nastavení v Nastavení, I Sportovní režim na barevném informačním displeji. Barevný informační displej Personalizace vozidla Asistenční systémy pomoci řidiči 9 Varování Asistenční systémy pomoci řidiči mají za úkol pomoci řidiče, nikoliv nahradit jeho pozornost. Za jízdu s vozidlem je v plném rozsahu odpovědný řidič. Pokud používáte asistenční systémy pomoci řidiči, vždy věnujte náležitou pozornost dopravní situaci. Tempomat Tempomat může ukládat a udržovat rychlosti v rozmezí přibližně od 30 do 200 km/h. Při jízdě v kopci směrem nahoru nebo dolů může dojít k odchylkám od uložených rychlostí. Z bezpečnostních důvodů není možné aktivovat tempomat, dokud nebyl jednou sešlápnut pedál brzdy. Zapnutí při zařazeném prvním převodovém stupni není možné. Nepoužívejte tempomat k udržování konstantní rychlosti, pokud to není rozumné. U automatické převodovky aktivujte tempomat pouze v automatickém režimu. Kontrolka m Zapnutí Stiskněte tlačítko m, kontrolka m v sestavě sdružených přístrojů se rozsvítí bíle.

180 178 Řízení vozidla a jeho provoz Aktivace Zrychlete na požadovanou rychlost a otočte ruční kolečko na SET/-: aktuální rychlost je uložena a udržována. Kontrolka m v sestavě sdružených přístrojů se rozsvítí zeleně. Na displeji střední nebo vyšší úrovně výbavy je nastavená rychlost indikována u symbolu m. Plynový pedál může být uvolněn. Rychlost vozidla můžete zvýšit sešlápnutím pedálu plynu. Když uvolníte pedál plynu, bude opět udržována dříve nastavená rychlost. Tempomat zůstává při řazení aktivní. Zvýšení rychlosti Když je tempomat aktivní, podržte ruční kolečko v RES/+ nebo opakovaně krátce otočte na RES/+: rychlost se zvyšuje plynule nebo v malých krocích. Nebo zrychlete na požadovanou rychlost a uložte jí otočením ručního kolečka na SET/-. Snížení rychlosti Když je tempomat aktivní, podržte ruční kolečko v SET/- nebo opakovaně krátce otočte na SET/-: rychlost se snižuje plynule nebo v malých krocích. Vypnutí Stiskněte tlačítko y, kontrolka m v sestavě sdružených přístrojů se rozsvítí bíle. Tempomat je deaktivován. Do paměti se uloží naposledy nastavená rychlost. Tato rychlost se použije, když se bude později v jízdě s tempomatem pokračovat. Automatická deaktivace: rychlost vozidla pod cca 30 km/h, rychlost vozidla nad cca 200 km/hod., je sešlápnut pedál brzdy, spojkový pedál se sešlápne na několik sekund, páka voliče v poloze N, velmi nízké otáčky motoru, elektronická stabilizace vozidla nebo systém kontroly trakcí jsou v činnosti, Byla zapnuta výstraha před kolizí vepředu. Obnovení uložené rychlosti Otočte ruční kolečko na RES/+ při rychlosti nad 30 km/h. Uložená rychlost bude dosažena. Vypnutí Stiskněte tlačítko m, kontrolka m v sestavě sdružených přístrojů zhasne. Uložená rychlost je vymazána.

181 Řízení vozidla a jeho provoz 179 Stisknutí tlačítka L pro aktivaci omezovače rychlosti nebo vypnutí zapalování také vypne tempomat a vymaže uloženou rychlost. Omezovač rychlosti Omezovač rychlosti brání vozidlu v překročení maximální nastavené rychlosti. Maximální rychlost je možné nastavit na hodnotu nad 25 km/hod. Řidič může zrychlit pouze na nastavenou rychlost. Při jízdě s kopce mohou nastat odchylky od omezené rychlosti. Pokud je systém aktivní, zobrazuje se přednastavený rychlostní limit v informačním centru řidiče. Aktivace Stiskněte tlačítko L. Na sestavě sdružených přístrojů se rozsvítí bílá kontrolka L. Když byl před tím aktivován tempomat nebo adaptivní tempomat, je vypnut při aktivaci omezovače rychlosti a zhasne kontrolka m. Nastavení rychlostního limitu Při aktivním omezovači rychlosti držte ruční kolečko otočené do polohy RES/+ nebo je krátce opakovaně otáčejte do polohy RES/+, dokud není v informačním centru řidiče zobrazena požadovaná maximální rychlost. Alternativně zrychlete na požadovanou rychlost a krátce otočte ruční kolečko do polohy SET/-: aktuální rychlost je uložena jako maximální rychlost. V informačním centru řidiče se zobrazí rychlostní mez. Na sestavě sdružených přístrojů se rozsvítí zelená kontrolka L. Změna rychlostního limitu Při aktivním omezovači rychlosti otočte ruční kolečko do polohy RES/ + pro zvýšení nebo SET/- pro snížení požadované maximální rychlosti.

182 180 Řízení vozidla a jeho provoz Překročení rychlostního limitu V nouzovém případě je možné rychlostní limit překročit pevným sešlápnutím pedálu plynu až za bod zvýšeného odporu. Omezená rychlost bude blikat v informačním centru řidiče a po tuto dobu bude znít zvonkohra. Uvolněte pedál plynu a funkce omezovače rychlosti se opět zapne, jakmile rychlost klesne pod hodnotu mezní rychlosti. Vypnutí Stiskněte tlačítko y: omezovač rychlosti je deaktivován a vozidlo je možné řídit bez omezení rychlosti. Omezená rychlost je uložena a v informačním centru řidiče se zobrazí odpovídající zpráva. Obnovení rychlostního limitu Otočte ruční kolečko do polohy RES/ +. Bude získána uložená rychlost. Vypnutí Stiskněte tlačítko L, indikace omezení rychlosti v informačním centru řidiče zhasne. Uložená rychlost je vymazána. Stiskem tlačítka m pro aktivaci tempomatu nebo adaptivního tempomatu, nebo vypnutím zapalování je také deaktivován omezovač rychlosti a uložená rychlost je vymazána. Adaptivní tempomat Adaptivní tempomat je vylepšení tradičního tempomatu s přídavnou funkcí udržování určité vzdálenosti za vozidlem vpředu. Adaptivní tempomat při přibližování k pomaleji jedoucímu vozidlu automaticky zpomalí. Pak nastaví rychlost vozidla tak, aby sledovalo vozidlo vpředu ve zvolené vzdálenosti vpředu. Rychlost vozidla se zvyšuje nebo snižuje tak, aby sledovala vozidlo vpředu, ale nepřekročí nastavenou rychlost. Může použít omezené brzdění aktivovanými brzdovými světly. Adaptivní tempomat může uložit a udržovat rychlosti přibližně nad 25 km/h a brzdit automaticky na rychlost pomaleji jedoucího vozidla vpředu až na minimální rychlost 15 km/h. U vozidel s automatickou převodovkou systém zabrzdí až do zastavení. Adaptivní tempomat používá pro detekci vozidla vpředu radarové čidlo. Pokud není v trase detekováno žádné vozidlo, bude se adaptivní tempomat chovat jako tradiční tempomat. Z bezpečnostních důvodů nemůže být systém aktivován, dokud nebyl po zapnutí zapalování jednou stisknut

183 Řízení vozidla a jeho provoz 181 brzdový pedál. Zapnutí při zařazeném prvním převodovém stupni není možné. Doporučuje se, aby byl adaptivní tempomat převážně používán na dlouhých přímých silnicích jako například dálnice nebo silnicích se stabilním provozem. Nepoužívejte systém, pokud není rozumné udržovat konstantní rychlost. Kontrolka A 3 111, m 3 110, C Varování Při řízení s adaptivním tempomatem je vždy vyžadována plná pozornost řidiče. Řidiči zůstává plná kontrola nad vozidlem, neboť brzdový pedál, pedál plynu a vypínač má přednost před jakoukoliv operací adaptivního tempomatu. Zapnutí Adaptivní tempomat se zapíná stiskem tlačítka C. Na sestavě sdružených přístrojů se rozsvítí bílá kontrolka m nebo C. Aktivace nastavením rychlosti Adaptivní tempomat může být nastaven na hodnotu mezi 25 km/hod. a 180 km/hod.. Zrychlete na požadovanou rychlost a otočte ruční kolečko na SET/-, aktuální rychlost je uložena a udržována. Na sestavě sdružených přístrojů se rozsvítí zelená kontrolka m nebo C. Symbol adaptivního tempomatu, nastavení vzdálenosti vpředu a nastavená rychlost se zobrazují v horní řádce informačního centra řidiče. Plynový pedál může být uvolněn. Adaptivní tempomat zůstává při řazení aktivní.

184 182 Řízení vozidla a jeho provoz Překročení nastavené rychlosti Vždy lze jet rychleji, než je zvolená nastavená rychlost tak, že stisknete plynový pedál. Když je plynový pedál uvolněn, vozidlo se vrátí na požadovanou vzdálenost, pokud je vpředu pomalejší vozidlo. Jinak se vrátí na uloženou rychlost. Jakmile je systém aktivován, adaptivní tempomat zpomaluje nebo brzdí, pokud detekuje vozidlo vpředu, které je pomalejší nebo blíže, než je požadovaná vzdálenost vpředu. 9 Varování Pokud řidič zrychlí, brzdění systémem se tím deaktivuje. Poznáte to podle toho, že na informačním centru řidiče vyskočí varování. Zvýšení rychlosti Při aktivovaném adaptivním tempomatu držte ruční kolečko otočené do polohy RES/+: rychlost se plynule zvyšuje po velkých krocích, nebo aktivujte opakovaně RES/+: rychlost se zvyšuje po malých krocích. Pokud vozidlo jede s adaptivním tempomatem mnohem rychleji, než je požadovaná rychlost, například po sešlápnutí plynového pedálu, může být aktuální rychlost uložena a udržována otočením ručního kolečka do polohy SET/-. Snížení rychlosti Při aktivovaném adaptivním tempomatu držte ruční kolečko otočené do polohy SET/-: rychlost se plynule snižuje po velkých krocích, nebo aktivujte opakovaně SET/-: rychlost se snižuje po malých krocích. Pokud vozidlo jede s adaptivním tempomatem mnohem pomaleji, než je požadovaná rychlost, například z důvodu pomalejšího vozidla vpředu, může být aktuální rychlost uložena a udržována otočením ručního kolečka do polohy SET/-. Obnovení uložené rychlosti Pokud je systém zapnut, ale není aktivní, pak otočte nastavovací kolečko do polohy RES/+ při rychlosti nad 25 km/hod a obnovíte uloženou rychlost. Adaptivní tempomat pro celý rychlostní rozsah ve vozidlech s automatickou převodovkou Adaptivní tempomat pro celý rychlostní rozsah bude udržovat následný odstup od detekovaného vozidla a vaše vozidlo zpomalí, aby za tímto vozidlem zastavilo.

185 Řízení vozidla a jeho provoz 183 Pokud vozidlo před vámi do dvou minut odjede, otočte ruční kolečko na RES/+ nebo sešlápněte plynový pedál, aby se obnovila funkce adaptivního tempomatu pro celý rychlostní rozsah. Pokud se vozidlo stojící před vámi začne pohybovat dopředu a adaptivní tempomat pro celý rychlostní rozsah se neobnovil, začne blikat zelený symbol vozidla vpředu A a na to, že vozidlo před vámi odjíždí, budete navíc upozorněni varovnou zvukovou signalizací. Pokud vozidlo před vámi zastaví na dobu delší než dvě minuty, automaticky se aktivuje elektrická ruční brzda a adaptivní tempomat pro celý rychlostní rozsah se deaktivuje. V tomto případě řiďte vozidlo běžným způsobem pomocí plynového pedálu. Pro obnovení funkce adaptivního tempomatu pro celý rychlostní rozsah otočte při rychlosti vyšší než 25 km/h nastavovací kolečko do polohy RES/ +. 9 Varování Jakmile je deaktivován nebo zrušen adaptivní tempomat pro celý rychlostní rozsah, vozidlo nebude již udržováno v klidu a může se začít pohybovat. Buďte vždy připraveni manuálně použít brzdu, abyste vozidlo zastavili. Když je vozidlo zastaveno adaptivním tempomatem pro celý rychlostní rozsah, neopouštějte ho. Vždy uveďte páku voliče do parkovací polohy P a před opuštěním vozidla vypněte zapalování. Nastavení vzdálenosti vpředu Když adaptivní tempomat detekuje pomaleji jedoucí vozidlo v trase jízdy, nastaví rychlost vozidla tak, aby udržoval vzdálenost vpředu, zvolenou řidičem. Vzdálenost vpředu může být nastavena na blízko, středně, nebo daleko. Stiskněte tlačítko E, v informačním centru řidiče se zobrazí aktuální nastavení. Vzdálenost vpředu změníte opětovným stisknutím tlačítka E. Nastavení se také zobrazuje v informačním centru řidiče.

186 184 Řízení vozidla a jeho provoz Zvolená vzdálenost vpředu je indikována vyplněnými sloupci vzdálenosti na stránce ovládání adaptivního tempomatu. Všimněte si, že nastavení vzdálenosti vpředu je sdíleno s nastavením citlivosti výstrahy před kolizí vpředu Příklad: Pokud je zvoleno nastavení 3 (daleko), je řidič varován dříve před možnou kolizí i v případě, že je adaptivní tempomat neaktivní nebo vypnutý. 9 Varování Řidič má plnou odpovědnost za dodržování správné vzdálenosti od vozidla jedoucího před ním v závislosti na provozu, povětrnostních podmínkách a viditelnosti. Pokud to převažující podmínky vyžadují musí se vzdálenosti od vozidla jedoucího vepředu upravit nebo se musí systém vypnout. Detekce vozidla vpředu Zelená kontrolka vozidla vpředu A se rozsvítí v případě, že systém rozpoznal vozidlo v jízdní dráze. Pokud se tento symbol nezobrazí nebo se zobrazí krátce, nebude adaptivní tempomat na vozidla vpředu reagovat. Vypnutí Adaptivní tempomat je deaktivován řidičem, když: je stisknuto tlačítko y, je sešlápnut brzdový pedál, spojkový pedál je sešlápnut na více než čtyři sekundy, páka voliče automatické převodovky je přesunuta do polohy N. Systém se automaticky deaktivuje v následujících případech: rychlost vozidla se zvýší nad 190 km/h nebo sníží pod 15 km/h (u vozidel s automatickou převodovkou zpomalí do zastavení bez deaktivace během dvou minut), systém kontroly prokluzu pracuje déle než 20 sekund, elektronické řízení stability pracuje, po dobu několika minut není žádný provoz a nic není detekováno po stranách silnice. V tomto případě nejsou k dispozici ozvěny radaru a čidlo může vykazovat, že je zablokované,

187 Řízení vozidla a jeho provoz 185 na brzdy působí brzdění při hrozící kolizi, radarové čidlo je blokováno vrstvou ledu nebo vody, v radaru, motoru nebo brzdové soustavě je detekována porucha. Kromě toho se systém automaticky deaktivuje u vozidel s automatickou převodovkou (adaptivní tempomat pro celý rychlostní rozsah) v následujících případech: Elektrická parkovací brzda je zabrzděna, vozidlo je systémem zastaveno na dobu delší než dvě minuty, vozidlo zastaví a otevřou se dveře. Pokud je adaptivní tempomat deaktivován automaticky, rozsvítí se bílá kontrolka m nebo C a v informačním centru řidiče se zobrazí výstražný symbol. Uložená rychlost je udržována. 9 Varování Při deaktivaci adaptivního tempomatu musí řidič plně převzít ovládání brzdy a spojky. Vypnutí Adaptivní tempomat se vypíná stiskem tlačítka C. Kontrolka m nebo C zhasne. Uložená rychlost je vymazána. Vypnutí zapalování také vypne adaptivní tempomat a vymaže uloženou rychlost. Pozornost řidiče Adaptivní tempomat používejte obezřetně na silnicích s mnoha zatáčkami nebo horských silnicích, neboť může ztratit vozidlo vpředu a vyžadovat čas na jeho opětovné detekování. Nepoužívejte systém na kluzkých silnicích, protože může vytvářet rychlé změny trakce pneumatik (prokluzování kol) tak, že byste mohli ztratit kontrolu nad vozem. Nepoužívejte adaptivní tempomat za deště, sněhu nebo nečistotách, neboť radarové čidlo může být pokryto vrstvou vody, nečistotami, ledem nebo sněhem. To snižuje nebo úplně potlačuje viditelnost. V případě blokování čidla očistěte jeho kryt. Meze systému Automatická brzdná síla systému neumožňuje intenzivní brzdění a úroveň brzdění by nemusela být dostatečná pro odvrácení kolize. Po náhlé změně jízdního pruhu potřebuje systém určitý čas na detekci dalšího vozidla, které jede před vámi. Takže pokud je detekováno nové vozidlo, systém může zrychlovat místo brzdění.

188 186 Řízení vozidla a jeho provoz Adaptivní tempomat ignoruje provoz v protisměru. Adaptivní tempomat nebrzdí v případě chodců, zvířat nebo stojících vozidel. Zatáčky Adaptivní tempomat počítá předpovězenou trasu na základě odstředivé síly. Tato předpovězená trasa bere v úvahu charakteristiky aktuální zatáčky, ale nemůže brát v úvahu budoucí změnu zatáčky. Systém může ztratit aktuální vozidlo vpředu nebo může brát v úvahu vozidlo které není v aktuálním jízdním pruhu. To se může stát při vjíždění do zatáčky nebo vyjíždění z ní, nebo pokud se zatáčka postupně zatáčí více, nebo méně. Pokud již nedetekuje žádné vozidlo vpředu, kontrolka A zhasne. Pokud je v zatáčce odstředivá síly příliš velká, systém vozidlo mírně zpomalí. Tato úroveň brzdění není určena k tomu, aby zabránila vyklouznutí vozidla ze zatáčky. Řidič je odpovědný za to, že sníží zvolenou rychlost před vjetím do zatáčky a všeobecně za to, že přizpůsobí rychlost typu silnice a stávajícím omezení rychlosti. Dálnice Na dálnicích přizpůsobte nastavenou rychlost situaci a počasí. Vždy berte v úvahu, že adaptivní tempomat má omezený dosah viditelnosti, omezenou úroveň brzdění a určitou reakční dobu na to, aby ověřil, zda je v trase jízdy vozidlo nebo ne. Adaptivní tempomat nebude pravděpodobně schopen zabrzdit vozidlo včas tak, aby zabránil kolizi s mnohem pomalejším vozidlem nebo po změně jízdního pruhu. Tak tomu je zejména při rychlé jízdě nebo pokud je viditelnost snížena kvůli počasí. Při vjíždění na dálnici nebo při vyjíždění z ní může adaptivní tempomat ztratit vozidlo vpředu a zrychlit až na nastavenou rychlost. Z tohoto důvodu snižte nastavenou rychlost před výjezdem nebo před nájezdem na dálnici. Změny trasy vozidla Pokud vjede jiné vozidlo do trasy vaší jízdy, vezme adaptivní tempomat vozidlo v úvahu až když je úplně ve vaší trase. Buďte připraveni jednat a sešlápněte brzdový pedál, pokud bude nutné zabrzdit rychleji.

189 Řízení vozidla a jeho provoz 187 Pokyny pro jízdu v kopcích a s přívěsem Radarová jednotka vždy polohu čidla adaptivního tempomatu zkontrolovat a opravit v servisu. Výkonnost systému v kopcích a při tažení přívěsu závisí na rychlosti vozidla, zatížení vozidla, stavu provozu a kvalitě vozovky. Při jízdě v kopcích pravděpodobně nebude detekovat vozidlo ve vaší trase. Ve strmých kopcích budete možná muset pro udržení rychlosti vozidla použít plynový pedál. Při jízdě s kopce, zejména pokud táhnete přívěs, budete možná muset brzdit, abyste udrželi nebo snížili vaši rychlost. Všimněte si, že sešlápnutí brzdy systém deaktivuje. Nedoporučuje se používat adaptivní tempomat na strmých kopcích, zejména pokud táhnete přívěs. Radarová jednotka je namontovaná za mřížkou chladiče pod firemním emblémem. 9 Varování Radarová jednotka byla během výroby pečlivě nastavena. Po čelním nárazu systém tedy nepoužívejte. Přestože se přední nárazník může zdát neporušený, čidlo za ním může být vychýleno mimo polohu a může reagovat nesprávně. Po nehodě nechejte Nastavení Nastavení lze měnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Porucha Pokud adaptivní tempomat nepracuje z důvodu dočasných podmínek (např. zablokování ledem), nebo pokud nastala trvalá systémová chyba, je zobrazena zpráva v informačním centru řidiče.

190 188 Řízení vozidla a jeho provoz Zprávy vozidla Výstraha před kolizí vpředu Výstraha před kolizí vpředu může pomoci vyloučit nebo snížit poškození způsobeně čelními nárazy. Když se vozidlo přímo před vámi přibližuje příliš rychle, zazní zvonkohra a v informačním centru řidiče se zobrazí výstraha. Zelený symbol vozidla vpředu A se na sestavě sdružených přístrojů rozsvítí v případě, že systém rozpoznal vozidlo v jízdní dráze. Předpokladem je, že v nabídce personalizace vozidla je aktivována výstraha před kolizí vpředu a není současně deaktivována tlačítkem V (v závislosti na systému - viz níže). V závislosti na výbavě vozidla jsou k dispozici dvě varianty výstrahy před kolizí vpředu: Výstraha před kolizí vpředu s radarovým systémem na vozidlech vybavených adaptivním tempomatem Výstraha před kolizí vpředu se systémem přední kamery na vozidlech bez tempomatu nebo s pouze tradičním tempomatem Výstraha před kolizí vpředu s radarovým systémem Systém používá radarové čidlo za mřížkou chladiče pro detekci vozidla přímo před vámi, ve vaší trase do vzdálenosti max. 150 m. Aktivace Výstraha před kolizí vpředu pracuje automaticky při rychlosti vyšší než rychlost chůze, pokud nastavení Autom. příprava kolize není deaktivováno v nabídce personalizace vozidla Volba citlivosti výstrahy Citlivost výstrahy lze nastavit na blízkou, střední a vzdálenou úroveň.

191 Řízení vozidla a jeho provoz 189 Pokud se přibližujete příliš rychle k vozidlu jedoucímu před vámi, zobrazí na v informačním centru řidiče stránka výstrahy před kolizí. Současně se ozve zvuková signalizace. Pokud to situace vyžaduje, sešlápněte brzdový pedál. Stiskněte tlačítko E, v informačním centru řidiče se zobrazí aktuální nastavení. Opětovným stisknutím tlačítka E změníte citlivost výstrahy. Nastavení se také zobrazuje v informačním centru řidiče. Všimněte si, že nastavení citlivosti časování výstrahy je sdílené s nastavením vzdálenosti vpředu adaptivního tempomatu A tak změna nastavení citlivosti časování výstrahy změní nastavení vzdálenosti vpředu adaptivního tempomatu. Upozornění řidiče Nastavení Nastavení lze měnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Výstraha před kolizí vpředu se systémem přední kamery Systém používá systém přední kamery v čelním skle pro detekci vozidla přímo před vámi, ve vaší trase do vzdálenosti přibližně 60 m.

192 190 Řízení vozidla a jeho provoz Aktivace Výstraha před kolizí vpředu pracuje automaticky při rychlosti vyšší než 40 km/h, pokud není deaktivována tlačítkem V (viz níže). Volba citlivosti výstrahy Citlivost výstrahy lze nastavit na blízkou, střední a vzdálenou úroveň. Vypnutí Systém lze vypnout. Opakovaně stiskněte tlačítko V, dokud se v informačním centru řidiče nezobrazí Upozornění na čelní kolizi vypnuto. Všeobecné informace pro obě varianty výstrahy před kolizí vpředu Stiskněte tlačítko V, v informačním centru řidiče se zobrazí aktuální nastavení. Opětovným stisknutím tlačítka V změníte citlivost výstrahy. Upozornění řidiče Pokud se přibližujete příliš rychle k vozidlu jedoucímu před vámi, zobrazí na v informačním centru řidiče stránka výstrahy před kolizí. Současně se ozve zvuková signalizace. Pokud to situace vyžaduje, sešlápněte brzdový pedál. 9 Varování Výstraha před kolizí vpředu je jen systém varování a neaktivuje brzdy. Při příliš rychlém přibližování vozidla před vámi vám neposkytne dostatek času na to, abyste se vyhnuli kolizi. Řidič má plnou odpovědnost za dodržování správné vzdálenosti od vozidla jedoucího před ním v závislosti na provozu, povětrnostních podmínkách a viditelnosti. Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být vždy připraven reagovat a brzdit.

193 Řízení vozidla a jeho provoz 191 Omezení systému Systém je navržen, aby varoval pouze před vozidly, ale může reagovat i na jiné kovové předměty. V následujících případech nebude výstraha před kolizí vpředu pravděpodobně detekovat vozidlo před vámi, nebo může být funkčnost čidla omezena: na silnicích bohatých na zatáčky, když počasí omezuje viditelnost, jako například mlha, déšť nebo sníh, když je čidlo blokováno sněhem, ledem, břečkou, nečistotami, nebo při poškození čelního skla. Indikace vzdálenosti vpředu Následující indikace zobrazuje vzdálenost k pohybujícímu se vozidlu vpředu. Podle výbavy vozidla používá systém pro detekování vzdálenosti za vozidlem, které jede v jízdní dráze před vámi, buď radar za mřížkou chladiče nebo přední kameru v čelním skle. Je aktivní při rychlostech nad 40 km/h. Je-li vpředu detekováno vozidlo, na stránce na informačním centru řidiče se zobrazí vzdálenost v sekundách Na displeji základní úrovně výbavy nastavte pomocí tlačítka MENU (Nabídka) ikonu nastavení X a nastavovacím kolečkem na páčce ukazatelů směru vyberte položku Indikace vzdálenosti vpředu Na displeji střední nebo vyšší úrovně výbavy vyberte informační nabídku a stisknutím tlačítka o vyberte položku Indikace vzdálenosti vpředu Minimální indikovaná vzdálenost je 0,5 sekundy. Pokud není vpředu žádné vozidlo nebo je vozidlo vpředu mimo dosah, budou zobrazeny dvě pomlčky: -,- s. Pokud je adaptivní tempomat aktivní, zobrazuje tato stránka místo toho nastavení vzdálenosti od vozidla vepředu Aktivní brzdění v kritické situaci Aktivní brzdění v kritické situaci může pomoci snížit škodu při nárazu do vozidel a překážek přímo vpředu, když se již nelze kolizi vyhnout ani brzděním, ani řízením. Před tím, než zapůsobí aktivní brzdění v kritické situaci, je řidič varován výstrahou před kolizí vpředu

194 192 Řízení vozidla a jeho provoz Funkce používá pro výpočet pravděpodobnosti čelní kolize různé vstupy (např. radarové čidlo, brzdný tlak, rychlost vozidla). Aktivní brzdění v kritické situaci pracuje automaticky při rychlosti vyšší než rychlost chůze, pokud nastavení Autom. příprava kolize není deaktivováno v nabídce personalizace vozidla Systém obsahuje: Systém přípravy brzd Nouzové automatické brzdění Brzdový asistent s předvídáním 9 Varování Tento systém nepřebírá za řidiče odpovědnost za řízení vozidla a sledování situace před vozidlem. Jeho funkce je omezena pouze na pomocné používání. Řidič musí nadále sešlápnout brzdový penál, jak mu diktuje situace za jízdy. Systém přípravy brzd Když se přibližujete vozidlu vpředu tak rychle, že je kolize pravděpodobná, systém přípravy brzd brzdy lehce natlakuje. To omezuje reakční dobu, když je vyžadováno ruční nebo automatické brzdění. Brzdový systém je připraven tak, že k brzdění může dojít rychleji. Nouzové automatické brzdění Po přípravě brzd a těsně před hrozící kolizí aktivuje tato funkce omezené brzdění, aby byla zmírněna rychlost nárazu při kolizi. Brzdový asistent s předvídáním Kromě systému přípravy brzd a nouzového automatického brzdění zvyšuje brzdový asistent s předvídáním citlivost brzdového asistenta. Proto i lehké sešlápnutí brzdového pedálu má za následek okamžité prudké brzdění. Tato funkce pomáhá řidiči zabrzdit rychleji a silněji před hrozící kolizí. 9 Varování Aktivní brzdění neslouží k prudkému autonomnímu zabrzdění ani nedokáže automaticky zabránit kolizi. Je určeno ke snížení rychlosti vozidla před kolizí. Pravděpodobně nebude reagovat na stojící vozidla, chodce ani zvířata. Po náhlé změně jízdního pruhu potřebuje systém určitý čas na detekci nejbližšího před vámi jedoucího vozidla. Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být vždy připraven reagovat a použít brzdy a řízení tak, aby se vyhnul kolizím. Systém je navržen tak, aby správně pracoval pouze tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy. Omezení systému Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za deště, sněhu nebo silném znečištění, neboť radarové čidlo může být

195 Řízení vozidla a jeho provoz 193 pokryto vrstvou vody, prachu, ledu nebo sněhu. V případě blokování čidla očistěte jeho kryt. V některých případech může aktivní brzdění v kritické situaci způsobit krátké automatické brzdění v situacích, kdy se to nezdá být nutné, například kvůli dopravním značkám v zatáčce, nebo kvůli vozidlům v jiném jízdním pruhu. To je normální stav a vozidlo nevyžaduje servis. Stiskněte pevně plynový pedál a překonejte tak automatické brzdění. Nastavení Nastavení lze měnit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Porucha V případě požadavku na servis systému se na informačním centru řidiče zobrazí příslušná zpráva. Pokud systém nepracuje tak, jak by měl, jsou zobrazeny zprávy vozidla v informačním centru řidiče. Zprávy vozidla Parkovací asistent 9 Varování Za provedení parkovacího manévru plně odpovídá řidič. Při jízdě dozadu nebo dopředu s použitím systému parkovacího asistenta vždy kontrolujte prostor okolo vozidla. Přední parkovací asistent Přední parkovací asistent měří vzdálenost mezi vozidlem a překážkou před a za vozidlem. Systém vydává akustické signály a zobrazuje zprávy. Systém má po čtyřech ultrazvukových parkovacích snímačích v zadním i předním nárazníku. Používá dva různé akustické signály pro sledované prostory před a za vozidlem, každý s jinou frekvencí tónů.

196 194 Řízení vozidla a jeho provoz Aktivace Při zařazení zpátečky se přední a zadní parkovací asistent uvede do činnosti. Svítící dioda LED v tlačítku r parkovacího asistenta signalizuje, že je systém připraven k provozu. Pokud se vozidlo jede nízkou rychlostí směrem dopředu, lze předního parkovacího asistenta rovněž aktivovat krátkým stisknutím tlačítka r. Po stisknutí tlačítka r během cyklu zapalování se přední parkovací asistent vždy znovu aktivuje, když rychlost vozidla klesne pod určitou hodnotu. Indikace Systém upozorňuje řidiče akustickými signály na potenciálně nebezpečné překážky před nebo za vozidlem. Detekce překážky je signalizována přerušovanými tóny, které se ozývají ze přední nebo zadní části vozidla. Interval mezi tóny se zkracuje s tím, jak se vozidlo přibližuje k překážce. Pokud je vzdálenost k překážce kratší než 30 cm ozve se nepřerušovaný tón. Vzdálenost ke přední nebo zadní překážce je indikována změnou vzdálenosti čar okolo vozidla. Stránka parkovacího asistenta může být na displeji zakryta zprávami vozidla s vyšší prioritou. Pokud stránku parkovacího asistenta přepíše zpráva vozidla, není vzdálenost již znázorňována, dokud nedojde k opětovné aktivaci parkovacího asistenta. Vypnutí Deaktivuje systém stisknutím tlačítka r.

197 Řízení vozidla a jeho provoz 195 Dioda LED v tlačítku zhasne a na informačním centru řidiče se zobrazí Park.asistent Vypnuto. Při překročení určité rychlosti se systém automaticky deaktivuje. Porucha V případě poruchy v systému, nebo pokud systém nepracuje z důvodu dočasných podmínek, například při zakrytí čidel sněhem, se rozsvítí kontrolka r nebo se v informačním centru řidiče zobrazí zpráva. Zprávy vozidla Progresivní parkovací asistent Systém progresivního parkovacího asistenta navádí řidiče na parkovací místo prostřednictvím pokynů v informačním centru řidiče a akustických signálů. Systém používá čidla systému parkovacího asistenta spolu se dvěma dalšími čidly na stranách předního a zadního nárazníku. Aktivace Systém může být aktivován pouze při rychlosti do 30 km/hod. a systém vyhledává parkovací místo při rychlostech do 30 km/hod.. Maximální povolená rovnoběžná vzdálenost mezi vozidlem a řadou zaparkovaných vozidel je 1,8 metru. Funkčnost Při vyhledávání parkovacího místa musí být systém zapnut stisknutím tlačítka (. Pokud vozidlo míjí řadu aut a systém je zapnut, začne systém progresivního parkovacího asistenta vyhledávat vhodné parkovací místo. Při zjištění vhodného parkovací místa vydá informační centrum řidiče vizuální odezvu a zvukový signál.

198 196 Řízení vozidla a jeho provoz Pokud řidič nezastaví vozidlo do 10 metrů po navržení parkovacího místa, začne systém hledat jiné vhodné parkovací místo. Návrh systému je přijat, pokud je vozidlo zastaveno řidičem do 10 metrů po vydání zprávy. Systém vypočítává optimální trasu na parkovací místo. Poté systém navádí řidiče na parkovací místo poskytováním podrobných pokynů. Pokyny na displeji zobrazují: upozornění, pokud je rychlost větší než 30 km/h, požadavek na zastavení vozidla, když je zaznamenáno parkovací místo, směr jízdy během parkovacího manévru, polohu volantu během parkování, pro některé pokyny se objeví indikátor průběhu. Úspěšný parkovací manévr je indikován potvrzovacím symbolem. Vždy věnujte pozornost zvuku předního zadního parkovacího asistenta. Nepřerušovaný zvuk znamená, že vzdálenost k překážce je kratší než přibližně 30 cm. Změna strany parkování Systém je nastaven na zjišťování parkovacích míst na straně spolujezdce. Pro zjišťování parkovacích míst na straně řidiče stiskněte na přibližně 2 sekundy tlačítko (.

199 Řízení vozidla a jeho provoz 197 Priority displeje Po aktivaci progresivního parkovacího asistentu se v informačním centru řidiče zobrazí příslušná zpráva. Indikace progresivního parkovacího asistenta v informačním centru řidiče může být potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy stisknutím tlačítka SET/CLR na páčce ukazatelů směru nebo tlačítka 9 na ovládacích prvcích na volantu se znovu zobrazí pokyny progresivního parkovacího asistenta a parkovací manévr může pokračovat. Vypnutí Systém se vypne: stisknutím tlačítka ( úspěšným skončením parkovacího manévru rychlostí větší než 30 km/h vypnutím zapalování Vypnutí řidičem nebo systémem během manévrování bude indikovat Parkování deaktivováno na informačním centru řidiče. Porucha Zpráva se objeví na informačním centru řidiče, když: je v systému porucha řidič úspěšně nedokončil parkovací manévr systém není funkční Pokud je během parkovacích pokynů zjištěna překážka, je v informačním centru řidiče zobrazeno Stop. Odstraněním překážky bude parkovací manévr pokračovat. Pokud překážka není odstraněna, ukončí systém činnost. Stisknutím tlačítka ( se aktivuje systém a vyhledávání nového parkovacího místa. Důležité rady pro používání systému parkovacího asistenta 9 Varování Za určitých podmínek může určitý typ lesklého povrchu objektu nebo oděv, stejně tak jako určitý typ venkovního hluku způsobit, že systém nesprávně detekuje překážku. Zvláštní pozornost je nutné věnovat nízkým překážkám, které mohou poškodit dolní část nárazníku.

200 198 Řízení vozidla a jeho provoz Výstraha Účinnost systému může být snížena, pokud je zakrytý např. ledem nebo sněhem. V důsledku těžkého nákladu může být účinnost systému parkovacího asistenta snížena. Zvláštní podmínky platí pokud se v blízkosti nacházejí vyšší vozidla (např. terénní vozidla, malá dodávková nebo skříňová vozidla). Detekci překážek a správné vzdálenosti v horní části těchto vozidel nelze zaručit. Překážky s velmi malým odrazovým průřezem, např. překážky úzkého tvaru, nebo měkké materiály, nemusí být systémem zaznamenány. Systémy parkovacího asistenta nedetekují předměty, které se nacházení mimo rozsah detekce. Poznámky Systém parkovacího asistenta automaticky rozpozná tažné zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena přípojka. Je možné, že snímač zaznamenal neexistující překážku (rušivý odraz) zapříčiněnou vnějším zvukovým nebo mechanickým rušením. Systém progresivního parkovacího asistenta nemusí zareagovat na změny v parkovacím místě provedené po zahájení rovnoběžného parkovacího manévru. Poznámky Po použití vyžaduje progresivní parkovací asistent kalibraci. Pro optimální navádění při parkování je nutné ujet vzdálenost minimálně 10 km s množstvím zatáček. Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel detekuje a hlásí předměty na obou stranách vozidla uvnitř zadané oblasti mrtvého úhlu. Systém poskytuje vizuální upozornění v jednotlivých vnějších zrcátkách, pokud detekuje objekty, které nemusí být vidět vnitřním ani ve vnějších zrcátkách. Čidla systému jsou umístěna v nárazníku na levé a pravé straně vozidla. 9 Varování Upozornění na mrtvý úhel nenahrazuje pozornost řidiče. Systém nedetekuje: Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat. Chodce, cyklisty nebo zvířata. Před změnou jízdního pruhu se vždy podívejte do všech zrcátek, podívejte se přes rameno a použijte ukazatel směru. Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu, nezávisle na tom, zda vozidlo předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším zpětném zrcátku žlutý výstražný symbol B. Jestliže řidič poté aktivuje

201 Řízení vozidla a jeho provoz 199 ukazatel směru, výstražný symbol B začne blikat žlutou barvou na výstrahu před změnou jízdního pruhu. Při nastartování vozidla se krátce zobrazí v obou vnějších zrcátkách, čímž indikují, že je systém funguje. Pokud je vozidlo vybaveno funkcí upozornění při změně jízdního pruhu 3 200, zobrazuje se ve vnějších zrcátkách symbol F. Tento systém lze aktivovat nebo deaktivovat v personalizaci vozidla. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Vypnutí je signalizováno zprávou v informačním centru řidiče (DIC). Oblasti detekce Čidlo systému pokrývá oblast přibližně 3,5 metru po obou stranách vozidla. Tato oblast začíná u každého vnějšího zpětného zrcátka a zasahuje dozadu přibližně 3 metry. Výška oblasti je přibližně 0,5 metru až 2 metry nad zemí. Systém se deaktivuje, pokud vozidlo táhne přívěs. Upozornění na mrtvý úhel je navrženo tak, aby nedetekovalo nepohyblivé předměty jako jsou svodidla, sloupy, obrubníky, zdi a nosníky. Zaparkovaná vozidla ani protijedoucí vozidla nejsou detekována. Porucha Občas může dojít k falešným varováním i za normálních podmínek a jejich počet vzroste za vlhka. Upozornění na mrtvý úhel nepracuje, když je pravý nebo levý roh nárazníku pokryt blátem, nečistotami, sněhem, ledem, břečkou nebo při lijáku. Pokyny pro čištění V případě poruchy v systému, nebo pokud systém nepracuje z důvodu dočasných podmínek, se v informačním centru řidiče zobrazí zpráva. Vyhledejte pomoc v servisu.

202 200 Řízení vozidla a jeho provoz Upozornění při změně jízdního pruhu Kromě upozornění na mrtvý úhel rozpozná funkce upozornění při změně jízdního pruhu rychle se zezadu přibližující vozidla v rovnoběžném jízdním pruhu vedle vašeho vozidla. Pokud je vozidlo vybaveno funkcí upozornění při změně jízdního pruhu, je vždy součástí výbavy také funkce upozornění na mrtvý úhel. Pokud jsou detekována rychle se zezadu přibližující vozidla, systém na to vizuálně upozorní v příslušném vnějším zrcátku. Radarová čidla vzdálenosti jsou umístěna v zadním nárazníku. 9 Varování Upozornění při změně jízdního pruhu nenahrazuje výhled řidiče. Před změnou jízdního pruhu se vždy podívejte do všech zrcátek, podívejte se přes rameno a použijte ukazatel směru. Když systém detekuje zezadu se přibližující vozidlo, které jede značně rychleji, rozsvítí se v příslušném zrcátku žlutý varovný symbol F. Jestliže řidič poté aktivuje ukazatel směru, výstražný symbol F začne blikat žlutou barvou na výstrahu před změnou jízdního pruhu. Navíc zazní varovné tóny. Při nastartování vozidla se krátce zobrazí v obou vnějších zrcátkách, čímž indikují, že je systém funguje.

203 Řízení vozidla a jeho provoz 201 Zóny detekce Čidla systému porývají zónu přibližně 3,5 metru rovnoběžně na obou stranách vozidla a přibližně 3 metry dozadu pro upozornění na mrtvý úhel (A) a přibližně 70 metrů dozadu v souběžných jízdních pruzích pro upozornění při změně jízdního pruhu (B). Zóny začínají u vnějších zrcátek. Výška zóny je přibližně 0,5 metru až 2 metry nad zemí. Vypnutí Zapnutí nebo vypnutí upozornění při změně jízdního pruhu lze nastavit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Systém se deaktivuje, pokud vozidlo táhne přívěs. Vypnutí je signalizováno zprávou v informačním centru řidiče (DIC). Poznámky Po použití se musí provést kalibrace systému. Pro zajištění optimální funkce jeďte určitou vzdálenost po přímé dálnici s objekty, např. svodidly s zábranami, po stranách. Porucha Občas může dojít k falešným varováním i za normálních podmínek a jejich počet vzroste za vlhka nebo při jízdě v prudkých zatáčkách. Systém se může rozsvítit z důvodu aktivace svodidly, dopravními značkami, stromy, křovinami nebo jinými pevnými objekty. To je normální činnost a systém nevyžaduje servis. Upozornění na mrtvý úhel nemusí fungovat, pokud je pravý nebo levý roh nárazníku pokryt blátem, nečistotami, sněhem, ledem, břečkou nebo při silném dešti. Pokyny pro čištění V případě poruchy v systému, nebo pokud systém nepracuje z důvodu dočasných podmínek, se v informačním centru řidiče zobrazí zpráva. Vyhledejte pomoc v servisu. Zadní kamera Zadní kamera pomáhá řidiči při couvání tím, že zobrazí prostor za vozidlem. Pohled z kamery je zobrazován na barevném informačním displeji.

204 202 Řízení vozidla a jeho provoz 9 Varování Zadní kamera nenahrazuje oči řidiče. Všimněte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového asistenta, např. pod nárazníkem nebo pod vozidlem, nejsou zobrazovány. Při couvání s vozidlem nespoléhejte pouze na informační displej a předtím si zkontrolujte prostor za vozidlem a okolo něho. Aktivace Zadní kamera je aktivována automaticky, když je zařazen zpětný chod. Funkčnost Kamera je namontovaná mezi svítilnami registrační značky, její zorný úhel je 130. Díky vysoké poloze kamery je na displeji vidět zadní nárazník, takže se řidič může snadno orientovat. Oblast zobrazená kamerou je omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od skutečné vzdálenosti. Vodicí čáry Dynamické vodicí čáry jsou vodorovné čáry v intervalech 1 m promítnuté na obrázek tak, aby byla definována vzdálenost k zobrazeným předmětům.

205 Řízení vozidla a jeho provoz 203 Trajektorie vozidla se zobrazuje v souladu s úhlem natočení volantu. Funkce lze deaktivovat v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Výstražné symboly Výstražné symboly jsou zobrazeny jako trojúhelníky 9 na obrázku, který ukazuje překážky detekované zadními čidly progresivního parkovacího asistenta. Vedle toho se v horní řádce informačního displeje zobrazí symbol 9 s výstrahou, že je třeba zkontrolovat okolí vozidla. Vypnutí Kamera je deaktivována, když je překročena určitá rychlost dopředu nebo pokud není zpětný chod zařazen již přibližně 10 sekund. Zapnutí nebo vypnutí zadní kamery lze nastavit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Porucha Chybová hlášení jsou zobrazována s 9 v první řádce informačního displeje. Zadní kamera nebude pravděpodobně pracovat správně, když: je okolí tmavé, do objektivu kamery přímo svítí slunce nebo paprsek světlometů, objektiv kamery pokrývá led, sníh, bláto nebo cokoliv jiného. Vyčistěte objektiv, opláchněte jej vodou a vysušte měkkou látkou, zadní výklopné dveře nejsou řádně zavřené, vozidlo táhne přívěs, vozidlo mělo nehodu na zadní části, dochází k extrémním změnám teploty.

206 204 Řízení vozidla a jeho provoz Upozornění na provoz v příčném směru vzadu Navíc k zadní kameře varuje při couvání funkce upozornění na provoz v příčném směru na provoz z levé nebo pravé strany. Pokud je rozpoznán provoz v příčném směru a je zapnutá zadní kamera, zobrazí se na barevném informačním displeji výstražný trojúhelník se směrovou šipkou, která udává směr provozu. Kromě toho se ozvou tři pípnutí z reproduktoru na příslušné straně. Radarová čidla vzdálenosti jsou umístěna šikmo v zadním nárazníku. 9 Varování Upozornění na provoz v příčném směru vzadu nenahrazuje výhled řidiče. Uvědomte si, že předměty mimo dosah čidel, například pod nárazníkem nebo pod vozidlem, nejsou zobrazeny. Systém nedetekuje chodce, děti ani zvířata. Při couvání s vozidlem nespoléhejte pouze na informační displej a předtím si zkontrolujte prostor za vozidlem a okolo něho. Aktivace Funkce upozornění na provoz v příčném směru vzadu se aktivuje automaticky spolu se zadní kamerou při zařazení zpátečky. Oblasti detekce Čidla systému pokrývají zónu přibližně 20 metrů doleva nebo doprava za vozidlem. Vypnutí Funkce upozornění na provoz v příčném směru vzadu se automaticky vypne spolu se zadní kamerou při překročení určité rychlosti při jízdě dopředu nebo přibližně 10 sekund po vyřazení zpátečky.

207 Řízení vozidla a jeho provoz 205 Zapnutí nebo vypnutí upozornění na provoz v příčném směru vzadu lze nastavit v nabídce personalizace vozidla na barevném informačním displeji. Vyberte odpovídající nastavení Nastavení, I Vozidlo na barevném informačním displeji. Barevný informační displej Personalizace vozidla Porucha Systém nemusí pracovat správně v následujících případech: čidla pokrývá led, sníh, bláto nebo něco jiného. vozidlo táhne přívěs, vozidlo mělo nehodu na zadní části, dochází k extrémním změnám teploty. Asistent dopravního značení Funkčnost Systém asistenta dopravního značení zjišťuje dopravní značky pomocí přední kamery a zobrazuje je na informačním centru řidiče. Dopravní značky, které budou zjištěny, jsou: Značky omezení rychlosti a zákazu vjezdu omezení rychlosti zákaz předjíždění ukončení rychlostního omezení ukončení zákazu předjíždění Dopravní značky na silnicích začátek a konec následujících míst: dálnice komunikace třídy A ulice se zvýšeným výskytem dětí Doplňkové značky dodatečné informace k dopravním značkám omezení k tažení přívěsu varování před mokrem varování před náledím směrové šipky Značky omezení rychlosti se zobrazují na informačním centru řidiče do doby, než je detekována další značka omezení rychlosti nebo do doby, než je ukončeno rychlostní omezení nebo než uplyne konkrétní, předem nastavená doba.

208 206 Řízení vozidla a jeho provoz Na displeji mohou být zobrazovány možné kombinace více značek značek. Zobrazení displejem Dopravní značky se zobrazují na stránce Rozpoznání dopravních značek v informačním centru řidiče. Vykřičník v rámečku označuje, že byla detekovány další značky, které však systém nerozpoznal. Systém je v závislosti na venkovních světelných podmínkách aktivní až do rychlosti 200 km/h. V noci je systém aktivní do rychlosti 160 km/h. Jakmile rychlost klesne pod hodnotu 55 km/h, displej se resetuje a vymaže se obsah stránky pro dopravní značky například při vjezdu do zóny uzavřené osady. Bude zobrazeno následující rozpoznané rychlostní označení. Na displeji základní úrovně výbavy vyberte pomocí tlačítka MENU (Nabídka) ikonu nastavení X a nastavovacím kolečkem na páčce ukazatelů směru vyberte položku Rozpoznání dopravních značek Na displeji střední a vyšší úrovně výbavy vyberte informační nabídku a stisknutím tlačítka P vyberte Rozpoznání dopravních značek Pokud byla vybrána jiná funkce v informačním centru řidiče a poté znovu vyberete stránku Rozpoznání dopravních značek, zobrazí se poslední rozpoznaná dopravní značka. Po vymazání stránky dopravních značek systémem bude indikován následující symbol:

209 Řízení vozidla a jeho provoz 207 Obsah stránky dopravních značek lze také vymazat během jízdy dlouhým stisknutím tlačítka SET/CLR nebo 9. Vyskakovací funkcí lze deaktivovat na stránce dopravních značek stisknutím tlačítka SET/CLR na páčce ukazatelů směrů nebo 9 na volantu. Na obrázku je DIC základní úrovně výbavy. Funkce vyskakování Značky rychlostního omezení a zákazu předjíždění jsou dočasně zobrazeny v každé části informačního centra řidiče.

210 208 Řízení vozidla a jeho provoz Na obrázku je DIC střední a vyšší úrovně výbavy. Po zobrazení stránky nastavení vyberte pro deaktivaci funkce překryvného okna možnost Vypnuto nebo nastavte upozornění na I. Pro opětovnou aktivaci vyberte Zapnuto nebo nastavte upozornění na J. Při zapnutí zapalování je funkce vyskakování zobrazení vypnuta. Vyskakující zobrazení je informačním centrem řidiče ukázáno po dobu přibližně 8 sekund. Porucha Systém pomocníka na dopravní značky nemusí správně fungovat, když: není čistá oblast čelního skla, kde je umístěna přední kamera dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně rozpoznatelné jsou nepříznivé okolní podmínky, což je způsobeno např. hustým deštěm, sněhem, přímým slunečním svitem nebo stíny. V tomto případě se na displeji zobrazí Detekce dopr. znač. nemožná kvůli počasí dopravní značky jsou nesprávně nainstalovány nebo jsou poškozeny dopravní značky neodpovídají Vídeňské konvenci o dopravních značkách (Wiener Übereinkommen über Straßenverkehrszeichen) Výstraha Systém je zamýšlen pomoci řidiči ve stanoveném rozsahu rychlostí rozeznat určité dopravní značky. Neignorujte dopravní značky, které nejsou systémem zobrazeny. Systém nerozezná žádné jiné než běžné dopravní značky, které mohou stanovit nebo ukončit rychlostní omezení. Nenechte se na základě tohoto speciálního prvku svést k riskantnímu stylu jízdy. Vždy přizpůsobte rychlost podmínkám vozovky. Systémy pomáhající řidiči nezbavují řidiče plné zodpovědnosti za provozování vozidla. Varování o opuštění jízdního pruhu Systém varování o opuštění jízdního pruhu sleduje pomocí přední kamery značení jízdního pruhu mezi kterými vozidlo jede. Systém zjišťuje změny jízdního pruhu a varuje řidiče v případě nezamýšlené změny visuálním a zvukovým signálem. Kritéria pro zjištění nezamýšlené změny jízdního pruhu jsou: nezapnutý ukazatel směru nepoužívání brzdy neměnící se poloha plynu a žádné zrychlování žádná měna polohy volantu Pokud je řidič aktivní, nebude vydáno žádné varování.

211 Řízení vozidla a jeho provoz 209 Aktivace Pokud systém zaznamená nechtěnou změnu jízdního pruhu, začne žlutě blikat kontrolka ). Současné se zapne zvonkohra. Systém nelze používat, když není detekováno značení jízdních pruhů. Systém varování o opuštění jízdního pruhu se zapne stisknutím tlačítka ). Svítící dioda LED v tlačítku ukazuje, že je systém zapnut. Když kontrolka ) v bloku přístrojů svítí zeleně, je systém připravený k činnosti. Systém funguje pouze při rychlosti vozidla větší než 56 km/h a pokud je na vozovce vhodné značení jízdního pruhu. Vypnutí Systém se deaktivuje stisknutím tlačítka ), kontrolka LED v tlačítku zhasne. Při rychlosti menší než 56 km/h není systém funkční. Porucha Systém varování o opuštění jízdního pruhu nemusí správně fungovat, když: čelní sklo není čisté jsou nepříznivé okolní podmínky, což je způsobeno např. hustým deštěm, sněhem, přímým slunečním svitem nebo stíny

212 210 Řízení vozidla a jeho provoz Palivo Palivo pro zážehové motory Používejte pouze bezolovnaté palivo, které splňuje požadavky normy EN 228 nebo E DIN nebo podobné palivo. Motor může spalovat palivo E10, které splňuje uvedené požadavky. Palivo E10 obsahuje až 10 % bioethanolu. Používejte palivo s doporučeným oktanovým číslem Použití paliva s příliš nízkým oktanovým číslem může snížit výkon a točivý moment motoru a mírně zvýší spotřebu paliva. Výstraha Nepoužívejte palivo ani jiná aditiva do paliva, která obsahují kovové příměsi jako např. aditiva na bázi manganu. To může způsobit poškození motoru. Výstraha Při použití jiného paliva než paliva, které splňuje požadavky normy EN 228 nebo E DIN či podobné normy, může dojít k usazování nečistot nebo k poškození motoru, což může mít vliv na platnost záruky. Výstraha Použití paliva s příliš nízkým oktanovým číslem může vést k nekontrolovanému spalování a poškození motoru. Palivo pro vznětové motory Používejte pouze naftu, které splňuje normu EN 590. V zemích mimo Evropskou Unii používejte palivo Euro-Diesel s koncentrací síry pod 50 ppm. Výstraha Při použití jiného paliva než paliva, které splňuje požadavky normy EN 590 či podobné normy, může dojít k poklesu výkonu, zvýšení opotřebení nebo poškození motoru, což může mít vliv na platnost záruky. Nepoužívejte naftu určenou do námořních motorů, topné oleje, Aquazole ani podobné emulze vody a nafty. Motorové nafty se nesmějí ředit palivy, která jsou určena pro benzínové motory. Palivo pro provoz na kapalný plyn Zkapalněný plyn je znám pod zkratkou LPG (Liquefied Petroleum Gas) nebo pod francouzským názvem GPL (Gaz de Pétrole Liquéfié). LPG se označuje také jako autoplyn.

213 Řízení vozidla a jeho provoz 211 LPG tvoří v zásadě propan a butan. Oktanové číslo se pohybuje mezi 105 a 115, a to v závislosti na množství butanu. LPG se skladuje v kapalném stavu při tlaku cca bar. Bod varu závisí na tlaku a směsném poměru. Okolní tlak se pohybuje mezi -42 C (čistý propan) a -0,5 C (čistý butan). Výstraha Systém funguje při okolních teplotách od cca. -8 C do 100 C. Dokonalou funkčnost systému LPG lze garantovat pouze v případě zkapalněného plynu, který splňuje minimální požadavky normy DIN EN 589. Volič paliva Stisknutím tlačítka LPG přepínáte mezi provozem na benzín a provozem na zkapalněný plyn, a to okamžité poté, kdy jsou dosaženy potřebné parametry (teplota chladicí kapaliny, teplota plynu a minimální otáčky motoru). Požadavky jsou zpravidla splněny po cca. 60 sekundách (v závislosti na venkovní teplotě) a po prvním pevném sešlápnutí plynového pedálu. LED indikuje aktuální provozní režim. 1 vypnut = provoz na benzín 1 svítí = provoz na zkapalněný plyn 1 bliká = není možné žádné přepínání, jeden typ paliva je prázdný Jakmile je nádrž na zkapalněný plyn prázdná, vozidlo automaticky přepne na benzínový provoz, dokud není vypnuto zapalování. Každých šest měsíců vyjeďte benzínovou nádrž do takové míry, aby se rozsvítila kontrolka i nebo Y a doplňte palivo. Tím se pomáhá udržet kvalita paliva a fungování systému v rámci provozu na benzín. V pravidelných intervalech zcela naplňte nádrž, aby se zabránilo tvorbě koroze v nádrži. Poruchy a jejich odstraňování Pokud provoz na plyn nefunguje, zkontrolujte následující: Je k dispozici dost zkapalněného plynu? Je pro nastartování k dispozici dost benzínu?

214 212 Řízení vozidla a jeho provoz S ohledem na extrémní teploty v kombinaci se složením plynu může trvat lehce déle, než systém přepne z provozu na benzín na provoz na plyn. V extrémních situacích, pokud nejsou splněny minimální podmínky, může systém přepnout zpátky na provoz na plyn. V případě ostatních poruch vyhledejte pomoc v servisu. Výstraha Opravy a seřizování smí provádět pouze vyškolení specialisté. Tím se zachová bezpečnost a záruka u systému LPG. Zkapalněný plyn vydává charakteristický pach (zápach), proto případnou netěsnost snadno poznáte. 9 Varování Pokud ve vozidle nebo v jeho bezprostřední blízkosti cítíte kouř, okamžitě přepněte na provoz na benzín. Nekuřte. Zákaz použití otevřeného ohně a zdrojů zapalování. Pokud zápach plynu přetrvává, nestartujte motor. Pokud možno, zavřete manuální uzavírací ventil na multiventilu. Multiventil se nachází na nádrži na zkapalněný plyn v zavazadlovém prostoru pod zadním krytem podlahy. Otočte nastavovacím prvkem ve směru hodinových ručiček. Pokud zápach plynu není cítit, když je manuální uzavírací ventil zavřený, vozidlo lze používat v režimu spalování benzínu. Pokud zápach plynu přetrvává, nestartujte motor. Nechte příčinu poruchy odstranit v servisu. Při použití podzemního parkoviště dodržujte místní předpisy a pokyny provozovatele. Poznámky V případě nehody vypněte zapalování a světla. Zavřete manuální zavírací ventil na multiventilu.

215 Řízení vozidla a jeho provoz 213 Doplňování paliva 9 Nebezpečí Palivo je hořlavé a výbušné. Nekuřte. Žádný otevřený oheň nebo jiskry. Jestliže ucítíte zápach paliva uvnitř vozidla, nechte příčinu ihned odstranit v servisu. 9 Nebezpečí Před doplňováním paliva vypněte motor a jakákoliv spalovací nezávislá topení. Vypněte mobilní telefony. Při doplňování paliva dodržujte provozní a bezpečnostní pokyny čerpací stanice. Výstraha Pokud načerpáte nesprávné palivo, neotáčejte klíčem v zapalování. Dvířka hrdla palivové nádrže se nacházejí na pravé zadní straně vozidla. Dvířka hrdla palivové nádrže je možné otevřít pouze tehdy, pokud je vozidlo odemknuté. Zatáhněte za vybrání ve dvířkách a otevřete je. Uzávěr otevřete pomalým otáčením doleva. Čerpání paliva do zážehových a vznětových motorů Uzávěr otevřete pomalým otáčením doleva.

216 214 Řízení vozidla a jeho provoz Doplňování zkapalněného plynu Při doplňování paliva dodržujte provozní a bezpečnostní pokyny čerpací stanice. Doplňovací ventil pro zkapalněný plyn se nachází za dvířky hrdla palivové nádrže. Uzávěr palivové nádrže je možné nasadit do držáku na dvířkách hrdla palivové nádrže. Chcete-li doplnit palivo, zasuňte úplně čerpací pistoli a zapněte ji. Po automatickém vypnutí pistole se do palivové nádrže smí doplnit maximálně dvě dávky paliva. Výstraha Přeteklé palivo ihned otřete. Uzávěr zavřete otáčením doprava tak, aby zacvakl. Zavřete klapku a zaklapněte ji. Odšroubujte ochrannou krytku z plnicího hrdla. Namontujte příslušný adaptér.

217 Řízení vozidla a jeho provoz 215 Adaptér ACME: Přišroubujte matici plnicího hrdla na adaptér. Stiskněte pojistnou páčku na plnicím hrdle směrem dolů. Plnicí hrdlo DISH (Itálie): Vložte plnicí hrdlo do adaptéru. Stiskněte pojistnou páčku na plnicím hrdle směrem dolů. Plnicí hrdlo s bajonetovým uzávěrem: Vložte plnicí hrdlo na adaptér a otočte jim čtvrt otáčky vlevo nebo vpravo. Zcela potáhněte pojistnou páčku na plnicím hrdle. Plnicí hrdlo EURO: Zatlačte plnicí hrdlo na adaptér, aby zacvaklo. Stiskněte tlačítko v přívodu zkapalněného plynu. Jakmile je dosaženo 80% objemu nádrže (maximální hladina doplnění), čerpací systém se zastaví nebo bude běžet pomalu. Uvolněte tlačítko na čerpacím systému a čerpání se zastaví. Uvolněte pojistnou páčku a vytáhněte plnicí hrdlo. Může se stát, že unikne malé množství zkapalněného plynu. Vytáhněte adaptér a uložte jej ve vozidle. Nasaďte ochrannou krytku, aby se do plnicího otvoru a systému nedostaly nečistoty. 9 Varování S ohledem na provedení systému dojde po uvolnění pojistné páčky nevyhnutelně k úniku zkapalněného plynu. Výpary nevdechujte. 9 Varování Z bezpečnostních důvodů musí být nádrž na zkapalněný plyn naplněna pouze na 80 %. Multiventil na nádrži zkapalněného plynu automaticky omezí čerpané množství. Pokud se přidá větší množství, doporučujeme nevystavovat vozidlo slunci, dokud se nadměrné množství nespotřebuje. Plnicí adaptér Jelikož plnicí systémy nejsou standardizovány, jsou zapotřebí různé adaptéry. Ty jsou k dispozici u distributorů Opel a v autorizovaných servisech Opel. Adaptér ACME: Belgie, Německo, Irsko, Lucembursko, Švýcarsko

218 216 Řízení vozidla a jeho provoz Adaptér s bajonetovým uzávěrem: Nizozemí, Norsko, Španělsko, Spojené království Adaptér EURO: Španělsko Adaptér DISH (Itálie): Bosna- Hercegovina, Bulharsko, Dánsko, Estonsko, Francie, Řecko, Itálie, Chorvatsko, Lotyšsko, Litva, Makedonie, Rakousko, Polsko, Portugalsko, Rumunsko, Švédsko, Švýcarsko, Srbsko, Slovensko, Slovinsko, Česká republika, Turecko, Ukrajina, Maďarsko Uzávěr palivové nádrže Používejte pouze originální uzávěry palivové nádrže. Vozidla se vznětovými motory a motory na ethanol mají speciální uzávěr palivové nádrže. Spotřeba paliva - emise CO 2 Spotřeba paliva (kombinovaná) modelu Opel Insignia se pohybuje v rozmezí od 11,3 do 4,3 l / 100 km. Emise CO 2 (kombinované) se pohybují od 265 do 115 g/km. Hodnoty charakteristické pro své vozidlo najdete v prohlášení o shodě, které bylo dodáno společně s vašim vozidlem, nebo v jiných dokumentech k národní registraci. Všeobecné informace Uváděné oficiální údaje pro spotřebu paliva a specifické emise CO 2 se týkají základního modelu pro EU se standardní výbavou. Údaje o spotřebě paliva a emisích CO 2 se určují podle nařízení R (ES) č. 715/2007 (v platném znění) s přihlédnutím k hmotnosti vozidla v pohotovostním stavu, jak stanovuje dané nařízení.

219 Řízení vozidla a jeho provoz 217 Údaje jsou poskytovány pouze pro účely srovnání mezi různými variantami vozidla a nesmí se brát jako záruka skutečné spotřeby paliva konkrétního vozidla. Doplňková výbava může mít za následek mírné zvýšení uváděné spotřeby a emisí CO 2. Kromě toho je spotřeba paliva závislá na osobním stylu jízdy a rovněž na podmínkách vozovky a dopravního provozu. Tažné zařízení Všeobecné informace Tažné zařízení instalované z výrobního závodu se nachází pod zadním nárazníkem. Doporučujeme Vám, abyste svěřili dodatečnou montáž tažného zařízení servisu. Může být nezbytné provést změny, které mají nepříznivý vliv na chladicí systém, tepelnou ochranu nebo jiné zařízení. Používejte pouze tažné zařízení, které bylo schváleno pro Vaše vozidlo. Aby nedošlo k poškození vozidla, elektricky ovládané dveře zavazadlového prostoru nelze ovládat pomocí rádiového dálkového ovladače, pokud je elektricky připojen přívěs. Namontované tažné zařízení může zakrýt otvor tažného oka. Pokud toto nastane, použijte pro tažení tyč s kulovou hlavou. Chování vozidla za jízdy a rady pro jízdu s přívěsem Před připojením přívěsu namažte kulovou hlavu. Nemažte však tažné zařízení vybavené stabilizátorem, tlumícím účinky sil, vznikajících vychýlením přívěsu z přímého směru. U přívěsů s menší jízdní stabilitou a u přívěsů s celkovou povolenou hmotností vyšší než kg (pohon předních kol)/1 600 kg (pohon všech kol) se důrazně doporučuje používat stabilizátor při jízdě rychlostí vyšší než 80 km/h. Pokud se přívěs za jízdy rozkývá, zpomalte. Nepokoušejte se korigovat kývání pohyby volantem. V případě potřeby prudčeji přibrzděte. Při jízdě z kopce zařaďte vždy stejný převodový stupeň, jaký byste použili pro jízdu do kopce a jeďte přibližně stejnou rychlostí. Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné zatížení

220 218 Řízení vozidla a jeho provoz Tažení přívěsu Hmotnost přívěsu Přípustné hmotnosti přívěsu jsou maximální hodnoty závislé na vozidle a motoru, které nesmějí být překročeny. Skutečná hmotnost přívěsu je rozdíl mezi skutečnou celkovou hmotností přívěsu a skutečným zatížením kulové hlavy tažného zařízení v připojeném stavu. Přípustné hmotnosti přívěsů Vašeho vozidla jsou uvedeny v úředních dokladech k Vašemu vozidlu. Obecně platí tyto hodnoty pro stoupání do max. 12 %. Povolené hmotnosti přívěsů platí pro uvedené stoupání/klesání do nadmořské výšky 1000 m.n.m. Se stoupající nadmořskou výškou klesá výkon motoru v důsledku řidšího vzduchu a je tedy snížena schopnost stoupání, čímž se snižuje povolená hmotnost soupravy o 10 % na každých 1000 metrů nadmořské výšky. Hmotnost soupravy nemusí být snížena při jízdě po vozovkách s mírným stoupáním/klesáním (méně než 8 %). Maximální celková povolená hmotnost jízdní soupravy nesmí být překročena. Tato hmotnost je uvedená na identifikačním štítku Svislé zatížení kulové hlavy Svislé zatížení kulové hlavy je zatížení, které vyvíjí přívěs na kulovou hlavu. Změnou rozložení nákladu na přívěsu můžete toto zatížení změnit. Hodnota maximálního povoleného svislého zatížení kulové hlavy (85 kg) je uvedena na štítku tažného zařízení a v dokumentech vozidla. Vždy se zaměřte na maximální zatížení, zejména v případě těžkého přívěsu. V žádném případě nesmí být svislé zatížení kulové hlavy nižší než 25 kg. Zatížení zadní nápravy Při připojení přívěsu a plném zatížení vozidla, může být povolené zatížení zadní nápravy (viz identifikační štítek nebo dokumenty k vozidlu) překročeno o 90 kg pro 5dveřový hatchback / 4dveřový sedan a 85 kg pro Sports Tourer/Country Tourer a celková hmotnost vozidla o 65 kg pro 5dveřový hatchback / 4dveřový sedan a 60 kg pro Sports Tourer/ Country Tourer. Pokud je překročeno povolené zatížení zadní nápravy je maximální povolená rychlost 100 km/h. Tažné zařízení Výstraha Sklopná tyč s kulovou hlavou nemůže být z vozidla odejmuta. Při jízdě bez přívěsu tyč s kulovou hlavou sklopte.

221 Řízení vozidla a jeho provoz Varování Ujistěte se, že se nikdo nenachází v oblasti otočného čepu tyče s kulovou hlavou. Riziko poranění. Když uvolňujete uloženou tyč s kulovou hlavou, ujistěte se, že stojíte nalevo od ní. Uvolnění uložené tyče s kulovou hlavou Potáhněte úchyt vlevo od registrační značky pod obložením zadního nárazníku pod úhlem cca. 45 k zemi. Když je vytažena uvolňovací rukojeť a kulový čep uvolněn, ozve se jako varování bzučivý tón. Uchopte uvolněnou tyč s kulovou hlavou a zvedejte ji dokud se nezajistí. Zajistěte, aby tyč s kulovou hlavou byla správně zajištěna a uvolněná rukojeť zavedena zpět do své původní skryté polohy, v opačné případě bzučivý tón neustane. Uložení/skrytí tyče s kulovou hlavou Pod úhlem přibližně 45 vůči zemi vytáhněte úchyt vlevo od registrační značky pod obložením zadního nárazníku.

222 220 Řízení vozidla a jeho provoz Pomocí dlaně otáčejte s uvolněnou tyčí s kulovou hlavou doprava, dokud se pod podlahou nezajistí. Ujistěte se, že uvolňovací rukojeť je zpět ve své původní skryté poloze, jinak bzučivý tón neustane. 9 Varování dokud kolébání neustane. Pokud systém pracuje, tak pohybujte volantem pouze, když je to nutné. Asistent stability přívěsu (TSA) je funkce systému elektronické stabilizace vozidla Když je vytažena uvolňovací rukojeť a kulový čep uvolněn, ozve se jako varování bzučivý tón. Tažení přívěsu je přípustné pouze v případě, že je tyč s kulovou hlavou správně nainstalována. Pokud se tyč s kulovou hlavou správně nezajistí nebo pokud není možné uvolněnou rukojeť uvézt zpět do své původní skryté polohy v úkrytu nebo pokud se ozývá bzučivý tón po zajištění tyče s kulovou hlavou, vyhledejte pomoc v servisu. Oko pro pojistné lano Připevněte pojistné lano k oku. Asistent stability přívěsu Zjistí-li systém kolébavé pohyby, výkon motoru se sníží a souprava vozidlo/přívěs je selektivně bržděna,

223 Péče o vozidlo 221 Péče o vozidlo Všeobecné informace Kontroly vozidla Výměna žárovky Elektrická soustava Nářadí vozidla Kola a pneumatiky Startování pomocí startovacích kabelů Tažení Péče o vzhled Všeobecné informace Úpravy příslušenství a vozidla Doporučujeme používat originální náhradní díly a příslušenství a díly schválené výrobním závodem pro typ Vašeho vozidla. U jiných produktů nemůžeme provádět vyhodnocování ani zaručit spolehlivost - a to ani v případě, že mají oficiálně nebo jinak udělené schválení. Neprovádějte žádné úpravy na elektrické soustavě, například změny elektronických řídicích jednotek (přečipování). Výstraha Při přepravě vozidla vlakem nebo na odtahovém voze by se mohly poškodit zástěrky za podběhem. Skladování vozidla Dlouhodobé odstavení vozidla Jestliže hodláte vozidlo odstavit na několik měsíců: Umyjte a navoskujte vozidlo. Nechte zkontrolovat vosk v motorovém prostoru a na spodku vozidla. Vyčistěte a nakonzervujte pryžová těsnění. Doplňte kompletně palivovou nádrž. Vyměňte motorový olej. Vypusťte nádržku kapaliny ostřikovače. Zkontrolujte ochranu proti zamrznutí a korozi chladicí kapaliny. Nastavte tlak v pneumatikách na hodnotu předepsanou pro plné zatížení. Zaparkujte vozidlo na suchém a dobře větraném místě. Zařaďte první převodový stupeň či zpátečku

224 222 Péče o vozidlo nebo uveďte páku voliče do polohy P. Zamezte samovolnému pohybu vozidla. Parkovací brzdu nechte odbrzděnou. Otevřete kapotu, zavřete všechny dveře a zamkněte vozidlo. Odpojte svorku od záporného vývodu akumulátoru vozidla. Uvědomte si, že žádný systém není funkční, např. systém alarmu. Opětovné uvedení vozidla do provozu Když hodláte vozidlo opětovně uvést do provozu: Připojte svorku k zápornému vývodu akumulátoru vozidla. Aktivujte elektroniku elektricky ovládaných oken. Zkontrolujte tlak vzduchu v pneumatikách. Naplňte nádržku kapaliny ostřikovače. Zkontrolujte hladinu motorového oleje. Zkontrolujte hladinu chladicí kapaliny. Pokud je to nutné, namontujte RZ. Recyklace vozidla po ukončení jeho životnosti Informace o recyklačních centrech a recyklaci vozidla po ukončení jeho životnosti naleznete, je-li to vyžadováno zákonem, na naší internetové stránce. Tuto práci svěřte pouze autorizovanému recyklačnímu středisku. Vozidla s pohonem na plyn musí být recyklována autorizovaným servisním střediskem pro vozidla s pohonem na plyn. Kontroly vozidla Provádění práce 9 Varování Kontroly v motorovém prostoru provádějte pouze při vypnutém zapalování. Ventilátor chladiče může začít pracovat i při vypnutém zapalování.

225 Péče o vozidlo Nebezpečí Systém zapalování a xenonové světlomety používají extrémně vysoké napětí. Nedotýkejte se jich. Kapota motoru Otevření Zatáhněte za uvolňovací páčku a vraťte jí do původní polohy. Bezpečnostní západku posuňte stranou, k levé straně vozidla, a kapotu otevřete. Kapota je automaticky držena v otevřené poloze. Otvory pro sání vzduchu Pokud se během režimu Autostop otevře kapota, motor se z bezpečnostních důvodů automaticky znovu nastartuje. Systém Stop-start Zavření Přivřete kapotu a nechte ji spadnout do západky. Zkontrolujte, zda je kapota zajištěná. Motorový olej Kontrolujte pravidelně motorový olej, abyste předešli poškození motoru. Ujistěte se, že je použit motorový olej správné specifikace. Doporučené kapaliny a maziva Kontrolu provádějte s vozidlem na vodorovném povrchu. Motor musí mít provozní teplotu a být vypnut nejméně 5 minut. Vytáhněte měrku, dočista ji otřete, zasuňte ji dovnitř k dorazu na rukojeti, vytáhněte ji a přečtěte hladinu motorového oleje. Zasuňte měrku k dorazu na rukojeti a otočte ji o polovinu otáčky.

226 224 Péče o vozidlo Pokud hladina motorového oleje klesla ke značce MIN, doplňte motorový olej. V závislosti na variantě motoru jsou použity rozdílné měrky. Hladina motorového oleje nesmí překročit značku MAX na měrce. Doporučujeme použít stejně kvalitní motorový olej, který byl použit při poslední výměně. Výstraha Nadbytečné množství motorového oleje se musí vypustit nebo vysát. Objemy 3 298, kvalita/viskozita motorového oleje Rovně nasaďte víčko a utáhněte jej.

227 Péče o vozidlo 225 Chladicí kapalina motoru Chladicí kapalina chrání před zamrznutím do teploty -28 C. V severských zemích s velmi nízkými teplotami chladicí kapalina naplněná výrobcem chrání před zamrznutím do teploty přibližně -37 C. Výstraha Používejte pouze schválenou nemrznoucí kapalinu. Hladina chladicí kapaliny Výstraha Příliš nízká hladina chladicí kapaliny může způsobit poškození motoru. Když je chladicí systém studený, měla by být hladina chladicí kapaliny nad označenou čárou naplnění. Pokud je hladina nízká, proveďte doplnění. U jiné verze je označená čára naplnění uvnitř plnicího hrdla. Pro kontrolu otevřete víčko. Další chladicí okruh u motoru turbo K tělesu čističe vzduchu je připevněna nádobka na chladicí kapalinu.

228 226 Péče o vozidlo Když je chladicí systém studený, měla by být hladina chladicí kapaliny nad označenou čárou naplnění. Pokud je hladina nízká, proveďte doplnění. Všeobecné informace 9 Varování Před otevřením víčka nechte vychladnout motor. Opatrně otevřete víčko, přičemž pomalu uvolňujte tlak. Při doplňování použijte směs 1:1 povoleného koncentrátu chladicí kapaliny smíseného s čistou vodou z vodovodu. Pokud nemáte koncentrát chladicí kapaliny k dispozici, použijte čistou vodu z vodovodu. Pevně namontujte víčko. Nechte zkontrolovat koncentraci chladicí kapaliny a odstranit příčinu úniku chladicí kapaliny v servisu. Kapalina do ostřikovačů Naplňte čistou vodou smísenou s vhodným množstvím kapaliny pro ostřikovače, která obsahuje nemrznoucí kapalinu. Správný směšovací poměr viz nádržka kapaliny ostřikovačů. Výstraha Pouze kapalina ostřikovače s dostatečnou koncentrací nemrznoucí směsi poskytuje ochranu při nízkých teplotách nebo náhlém poklesu teploty. Brzdy V případě minimální tloušťky brzdového obložení se při brzdění ozývá kvílivý zvuk. Je možné pokračovat v jízdě, ale nechte brzdové obložení co možno nejdříve vyměnit. Po namontování nového brzdového obložení nebrzděte zbytečně intenzívně během prvních několika jízd.

229 Péče o vozidlo 227 Brzdová kapalina 9 Varování Brzdová kapalina je jedovatá a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami a lakovanými povrchy. Hladina brzdové kapaliny musí být mezi značkami MIN a MAX. Při doplňování zajistěte maximální čistotu, protože kontaminace brzdové kapaliny může vést k funkčním problémům v brzdové soustavě. Příčinu úniku brzdové kapaliny nechte odstranit v servisu. Používejte pouze vysoce výkonnou brzdovou kapalinu schválenou pro vozidlo. Brzdová a spojková kapalina Akumulátor vozidla Vozidla bez systému stop-start budou vybavena olověnou baterií. Vozidla se systémem stop-start budou vybavena baterií AGM (nejedná se o olověnou baterii). Akumulátor vozidla je bezúdržbový pod podmínkou, že charakter jízd umožňuje dostatečné nabíjení akumulátoru. Jízdy na krátké vzdálenosti a časté startování motoru může akumulátor vybít. Vyhněte se používání postradatelných elektrických spotřebičů. Baterie nepatří do domácího odpadu. Musejí se zlikvidovat v příslušné recyklační sběrně. Při odstavení vozidla na dobu delší než 4 týdny, může dojít k vybití akumulátoru vozidla. Odpojte svorku od záporného vývodu akumulátoru vozidla. Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je vypnuté zapalování. Ochrana proti vybití akumulátoru Výměna akumulátoru vozidla Poznámky Jakékoliv odchylky od pokynů uvedených v tomto odstavci mohou mít za důsledek dočasnou deaktivaci systému stop-start.

230 228 Péče o vozidlo Akumulátor vozidla je zakrytý. Před výměnou akumulátoru sejměte kryt. Vzadu kryt nadzvedněte a vepředu jej uvolněte. Prosím ujistěte se, že pokud vyměňujete akumulátor, nejsou otevřené ventilační otvory v blízkosti kladného pólu. Pokud je ventilační otvor v této oblasti otevřený, musí být uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti záporného pólu. Používejte pouze akumulátory umožňující připevnění pojistkové skříňky. U vozidel vybavených systémem stop-start zajistěte, aby akumulátor AGM (Absorptive Glass Mat) byl opět nahrazen akumulátorem AGM. Akumulátor AGM poznáte podle štítku na akumulátoru. Doporučujeme používat originální akumulátor Opel. Poznámky Pokud použijete jiný akumulátor AGM než originální akumulátor Opel, systém stop-start může fungovat hůř. Doporučujeme nechat provést výměnu akumulátoru v servisu. Systém Stop-start Dobíjení akumulátoru vozidla 9 Varování U vozidel se systémem stop-start nesmí být napětí při nabíjení pomocí nabíječky větší než 14,6 V. Jinak by mohlo dojít k poškození akumulátoru. Startování pomocí startovacích kabelů Výstražný štítek

231 Péče o vozidlo 229 Význam symbolů: Zákaz jisker, otevřeného plamene a kouře. Vždy si chraňte očí. Výbušný plyn může způsobit poranění nebo slepotu. Akumulátor vozidla udržujte mimo dosah dětí. Akumulátor vozidla obsahuje kyselinu sírovou, která může způsobit oslepnutí a závažné poleptání. Další informace - viz Uživatelská příručka. V blízkosti akumulátoru vozidla se může vyskytovat výbušná směs plynů. Odvzdušnění palivového systému u vznětových motorů Jestliže jste zcela vyjeli nádrž, musí se provést odvzdušnění palivové soustavy vznětového motoru. Třikrát zapněte zapalování, a to vždy na 15 sekund. Potom startujte motor maximálně 40 sekund. Tento postup opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc v servisu. Výměna lišty stěrače Lišty stěračů čelního skla Odklopte ramínko stěrače od okna a otevřete pojistnou západku.

232 230 Péče o vozidlo Uvolněte lištu stěrače a sejměte jí. Lehce nakloňte lištu stěrače a připevněte ji k raménku stěrače a zatlačte, aby zaklesla. Spusťte raménko stěrače opatrně dolů. Lišta stěrače zadního skla Odklopte rameno stěrače od okna. Zatlačte na obě západky na ramínku, uvolněte lištu stěrače a sejměte jí. Lehce nakloňte lištu stěrače a připevněte ji k raménku stěrače a zatlačte, aby zaklesla. Spusťte raménko stěrače opatrně dolů. Výměna žárovky Vypněte zapalování a vypněte příslušný spínač nebo zavřete dveře. Novou žárovku držte pouze za patici! Nedotýkejte se skla žárovky holýma rukama. Pro výměnu používejte pouze stejný typ žárovky. Vyměňujte žárovky světlometů zevnitř motorového prostoru. Kontrola žárovky Po výměně žárovky zapněte zapalování a zkontrolujte, zda světla fungují.

233 Péče o vozidlo 231 Halogenové světlomety Dvojitý halogenový světlomet (1) Dvojité halogenové světlomety (1) s jednou žárovkou pro tlumená i dálková světla. Obrysová světla/světla pro jízdu ve dne (2). Světla předních ukazatelů směru (3) Na levé straně vozidla vytáhněte plnicí trubku nádržky kapaliny do ostřikovačů čelního skla. 1. Otočte víčkem proti směru hodinových ručiček a sundejte je.

234 232 Péče o vozidlo 2. Otočte držákem žárovky proti směru hodinových ručiček a vyklesněte jej. Vytáhněte držák žárovky z reflektoru. Obrysová světla/světla pro jízdu ve dne (2) 3. Mírným rozevřením přídržného jazýčku odpojte držák žárovky od konektoru. 4. Vyměňte žárovku a připojte konektor. 5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru a otočte ve směru hodinových ručiček. 6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček. 1. Krytku otočte doleva vytáhněte ji z reflektoru. 2. Stiskněte pojistné jazýčky k sobě a vyjměte patici z tělesa. 3. Vyjměte žárovku z patice tahem.

235 Péče o vozidlo Vyměňte a vložte novou žárovku do patice. 5. Zasuňte a zacvakněte patici žárovky do tělesa. 6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček. Obrysová světla/světla pro jízdu ve dne s LED diodami Další verze obrysových světel a světel pro jízdu ve dne je konstruována s LED diodami. V případě závady nechte LED diody vyměnit v servisu. Světla předních ukazatelů směru (3) 1. Otočte paticí žárovky proti směru hodinových ručiček a uvolněte ji. Vytáhněte patici žárovky z tělesa. 2. Lehce zatlačte žárovku do objímky, otočte ji proti směru hodinových ručiček a vyjměte. 3. Vyměňte a vložte novou žárovku do patice otáčením ve směru hodinových ručiček. 4. Vložte patici žárovky do reflektoru a zajistěte jej otočením ve směru hodinových ručiček.

236 234 Péče o vozidlo Xenonové světlomety 9 Nebezpečí Adaptivní přední osvětlení používá xenonové světlomety. Xenonové světlomety pracují pod velmi vysokým napětím. Nedotýkejte se ho. Žárovky nechte vyměnit v servisu. Žárovky pro přední ukazatele směru a osvětlení pro zatáčení lze měnit. Obrysová světla/světla pro jízdu ve dne jsou zkonstruována ze svítivých diod (LED) a nelze je měnit. Osvětlení pro zahýbání 1. Otočte víčkem proti směru hodinových ručiček a sundejte je. 2. Otočte držákem žárovky proti směru hodinových ručiček a vyklesněte jej. Vytáhněte držák žárovky z reflektoru. 3. Odjistěte a tahem odpojte patici žárovky od konektoru. 4. Vyměňte žárovku a připojte držák žárovky ke konektoru. 5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru a otočte ve směru hodinových ručiček. 6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

237 Péče o vozidlo 235 Přední ukazatel směru 2. Otočte držákem žárovky proti směru hodinových ručiček a vyklesněte jej. Vytáhněte držák žárovky z reflektoru. Obrysová světla/světla pro jízdu ve dne Obrysová světla a světla pro jízdu ve dne jsou konstruována s LED diodami. V případě závady nechte LED diody vyměnit v servisu. Světla do mlhy Žárovky jsou přístupné ze spodní strany vozidla. 1. Otočte víčkem proti směru hodinových ručiček a sundejte je. 3. Odjistěte a tahem odpojte držák žárovky od konektoru. 4. Vyměňte žárovku a připojte držák žárovky pomocí konektoru. 5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru a otočte ve směru hodinových ručiček. 1. Otočte držákem žárovky proti směru hodinových ručiček a vyjměte ho ze světlometu.

238 236 Péče o vozidlo Koncová světla 5dveřový hatchback / 4dveřový sedan 2. Stisknutím přídržného výčnělku odpojte patici žárovky od konektoru. 3. Vyjměte a vyměňte patici žárovky se žárovkou a připojte konektor. 4. Vložte patici žárovky do reflektoru a otočte ji ve směru hodinových ručiček a zajistěte ji. 1. Sejměte kryt na vnitřní straně zavazadlového prostoru. 2. Zevnitř rukou odšroubujte tři plastové zajišťovací matice. 3. Pečlivě vytáhněte sestavu světel z prohlubně a vymontujte ji.

239 Péče o vozidlo 237 upevňovacích kolíků do prohlubně v karoserii vozidla a utáhněte zajišťovací matice zevnitř zavazadlového prostoru. Zavřete kryt. Sports Tourer/Country Tourer 4. Objímku žárovky otočte doleva a vyjměte ji. Žárovku vyměňte vytažením nebo otočením: Světlo ukazatele směru 1 Zadní světlo do mlhy 2, pouze na straně řidiče Světlo zpátečky 3 Koncové a brzdové světlo je konstruováno s použitím LED diod. V případě závady nechte LED diody vyměnit v servisu. 5. Držák žárovky zasuňte do montážního celku koncového světla a otočte jím po doprava. Připevněte sestavu světla pomocí 1. Uvolněte a otevřete kryt ve dveřích zavazadlového prostoru. 2. Rukou odšroubujte tři plastové zajišťovací matice. 3. Pečlivě vytáhněte sestavu světel z prohlubně a vymontujte ji.

240 238 Péče o vozidlo dveřích a utáhněte zajišťovací matice zevnitř zadních výklopných dveří. Zavřete kryt. Dodatečná zadní světla v rámu dveří zavazadlového prostoru 1. Otevřete dveře zavazadlového prostoru. 4. Objímku žárovky otočte doleva a vyjměte ji. Vytáhněte a vyměňte žárovku: Světlo zpátečky 1 Světlo ukazatele směru 2 Koncové, brzdové světlo a zadní světlo do mlhy je konstruováno s použitím LED diod. V případě závady nechte LED diody vyměnit v servisu. 5. Držák žárovky zasuňte do montážního celku koncového světla a otočte jím po doprava. Připevněte sestavu světla pomocí upevňovacích kolíků do prohlubně v zadních výklopných 2. Uvolněte a odejměte kryt v bočním panelu čalounění. 3. Vymáčkněte zevnitř bočního panelu čalounění kryt svítilny.

241 Péče o vozidlo Otočte plastovou matici proti směru hodinových ručiček a vyjměte ji z držáku žárovky. 5. Lehce zatlačte žárovku do objímky, otočte ji proti směru hodinových ručiček, vyjměte a vyměňte žárovku. Vložte plastovou matici do držáku žárovky a otočte ji po směru hodinových ručiček. Koncové světlo (1) Světlo ukazatele směru (2) 6. Vložte držák žárovek do rámu dveří zavazadlového prostoru. Uzavřete kryt v bočním panelu čalounění. Boční ukazatele směru Při výměně žárovky odmontujte tělesa světla: 1. Na levé straně vozidla posuňte světlo dopředu a vyjměte je zadní stranou z blatníku. Na pravé straně vozidla posuňte světlo dozadu a vyjměte je přední stranou z blatníku. 2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte ho z tělesa.

242 240 Péče o vozidlo 3. Vytáhněte žárovku od držáku žárovky a vyměňte ji. 4. Vložte objímku žárovky a otočte ji ve směru hodinových ručiček. 5. Na levé straně: zasuňte přední konec do blatníku, posuňte dopředu a zasuňte zadní konec. Na pravé straně: zasuňte zadní konec do blatníku, posuňte dozadu a zasuňte přední konec. Osvětlení registrační značky 1. Zasuňte šroubovák do svítilny, zatlačte ke straně a uvolněte pružinu. 2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče. 3. Otočením proti směru hodinových ručiček vymontujte držák žárovky z tělesa světla. 4. Vytáhněte žárovku od držáku žárovky a vyměňte ji. 5. Vložte držák žárovky do tělesa světla a otočte po směru hodinových ručiček. 6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.

243 Péče o vozidlo 241 Osvětlení interiéru Světlo interiéru, lampičky na čtení Žárovky nechte vyměnit v odborném servisu. Osvětlení zavazadlového prostoru 1. Šroubovákem opatrně vypačte plastový kryt osvětlení. 2. Zatlačte lehce žárovku směrem k pružině a vyjměte ji. 3. Zasuňte novou žárovku. 4. Namontujte světlo. Osvětlení panelu přístrojů Žárovky nechte vyměnit v odborném servisu. Elektrická soustava Pojistky Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce. Ve vozidle se nacházejí tři pojistkové skříňky: vpředu vlevo v motorovém prostoru, u vozidel s levostranným řízením uvnitř vozidla za odkládací schránkou řidiče nebo u vozidel s pravostranným řízením za odkládací schránkou spolujezdce, za krytem na levé straně zavazadlového prostoru. Před výměnou pojistky vypněte příslušný spínač a zapalování.

244 242 Péče o vozidlo Ve vozidle jsou použity různé typy pojistek. V závislosti na typu pojistky lze přepálenou pojistku poznat podle roztaveného drátku. Pojistku vyměňte pouze v případě, že byla odstraněna příčina poruchy. Některé funkce jsou chráněny několika pojistkami. Pojistky je také možné zasunout do pozic, kde není připojena žádná funkce. Pinzeta na pojistky Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém prostoru. Nasaďte pinzetu na pojistky seshora nebo ze strany, podle typu pojistky, a vytáhněte pojistku.

245 Péče o vozidlo 243 Pojistková skříňka v motorovém prostoru Pojistková skříňka se nachází vpředu vlevo v motorovém prostoru. Uvolněte kryt, zvedněte ho nahoru a odstraňte. Č. Obvod 1 Modul řízení převodovky 2 Modul řízení motoru Zapalování, modul řízení převodovky, modul řízení motoru 6 Stěrač čelního skla 7 8 Vstřikování paliva, systém zapalování 9 Vstřikování paliva, systém zapalování 10 Modul řízení motoru 11 Lambda sonda 12 Startér 13 Vyhřívání čidla škrtící klapky 14 Osvětlení 15 Stěrač zadního skla

246 244 Péče o vozidlo Č. Obvod 16 Podtlakové čerpadlo, snímač hmotnostního průtoku vzduchu, snímač vody v palivu, transformátor DC Adaptivní přední osvětlení 19 Adaptivní přední osvětlení 20 Palivové čerpadlo 21 Zadní elektricky ovládaná okna 22 ABS 23 Řízení měnící sílu 24 Přední elektricky ovládaná okna 25 Napájecí zásuvky 26 ABS 27 Elektrická parkovací brzda 28 Vyhřívání zadního okna 29 Levé elektricky nastavitelné sedadlo Č. Obvod 30 Pravé elektricky nastavitelné sedadlo 31 Klimatizace 32 Modul řízení karoserie 33 Vyhřívání předních sedadel 34 Střešní okno 35 Informační systém Pravé dálkové světlo 38 Levé dálkové světlo Vakuová pumpa 42 Ventilátor chladiče 43 Akumulátor vozidla, transformátor DC (pouze ve vozech se systémem stop-start) 44 Systém ostřikovačů světlometů Č. Obvod 45 Ventilátor chladiče 46 Bod 87, hlavní relé 47 Lambda sonda 48 Světla do mlhy 49 Pravé potkávací světlo 50 Levé potkávací světlo 51 Houkačka 52 Zapalování 53 Zapalování, větrání předních sedadel 54 Zapalování 55 Elektricky ovládaná okna, sklápění zrcátek 56 Ostřikovač čelního okna Ohřívání nafty, systém řízení emisí

247 Péče o vozidlo 245 Č. Obvod 60 Vyhřívání zrcátek 61 Vyhřívání zrcátek Snímač zadního okna 64 Adaptivní přední osvětlení 65 Pomocné čerpadlo (pouze ve vozech se systémem stop-start) 66 Systém ostřikovače zadního okna 67 Řídící modul palivového systému Snímač akumulátoru vozidla 70 Dešťový snímač 71 Snímač akumulátoru vozidla Po výměně vadné pojistky zavřete kryt pojistkové skříňky a stlačte ho, doku se nezajistí. Pokud není kryt pojistkové skříňky správně uzavřen, může dojít k poruše. Pojistková skříňka v přístrojové desce U vozidel s levostranným řízením je pojistková skříňka za odkládací schránkou v palubní desce. Otevřete schránku, stlačte jisticí výčnělky, sklopte schránku dolů a odejměte ji. U vozidel s pravostranným řízením je pojistková skříňka umístěna za krytem v odkládací schránce spolujezdce. Otevřete odkládací schránku spolujezdce a sejměte kryt.

248 246 Péče o vozidlo Č. Obvod 1 Informační a zábavní systém, informační displej 2 Řídící jednotka karoserie 3 Řídící jednotka karoserie 4 Informační a zábavní systém, informační displej 5 Informační a zábavní systém, informační displej 6 Zapalovač cigaret 7 Napájecí zásuvka Č. Obvod 8 Řídící jednotka karoserie 9 Řídící jednotka karoserie 10 Řídící jednotka karoserie 11 Ventilátor interiéru Diagnostický konektor 15 Airbag 16 Centrální zamykání, dveře zavazadlového prostoru 17 Klimatizace 18 Přepravní pojistka 19 Paměť Přístroje 22 Zapalování 23 Řídící jednotka karoserie Č. Obvod 24 Řídící jednotka karoserie Napájecí zásuvka zavazadlového prostoru Elektricky nastavitelná sedadla, č. 12 a 13, mají ochranu proti přetížení. Po vychladnutí bude obvod znovu spojen. Pojistková skříňka v zavazadlovém prostoru

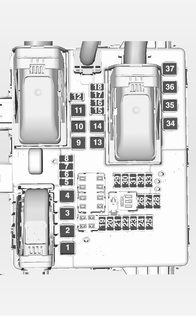

249 Péče o vozidlo 247 Pojistková skříňka je na levé straně za krytem v bočním obložení zavazadlového prostoru. Sejměte kryt. Č. Obvod 1 Centrální zamykání, elektricky ovladatelné dveře zavazadlového prostoru 2 Modul tažného zařízení Zásuvka tažného zařízení 6 Vyhřívání volantu 7 8 Zásuvka tažného zařízení 9 Střešní okno 10 Centrální zamykání, dveře zavazadlového prostoru Č. Obvod 15 Zamykání dveří zavazadlového prostoru 16 Klimatizace Čidlo bočních překážek 20 Čidlo bočních překážek, odvětrávaná čelní sedadla 21 Aktivní systém tlumení, podpora ovládání dálkových světel, tempomat, pomocník na dopravní značky, varování o opuštění jízdního pruhu, modul tažného zařízení 22 Systém alarmu 23 Pohon všech kol, systém alarmu

250 248 Péče o vozidlo Č. Obvod Modul tažného zařízení, přepravní pojistka 30 Čidlo bočních překážek Střešní okno Nářadí vozidla Nářadí Vozidla se soupravou na opravu pneumatik Nářadí a tažné oko se nacházejí společně se soupravou na opravu pneumatik v krabici s nářadím pod krytem podlahy v zavazadlovém prostoru. Vozidla s rezervním kolem Zvedák s klíčem na kolo, nářadí, prodloužený šroub k zajištění poškozeného kola a tažné oko se nacházejí v krabici s nářadím pod rezervním kolem v zavazadlovém prostoru. Rezervní kolo

251 Péče o vozidlo 249 Kola a pneumatiky Stav pneumatik a ráfků Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých hran může způsobit poškození pneumatiky a ráfku. Při parkování se ujistěte, že pneumatiky nejsou opřeny o hranu obrubníku. Pravidelně kontrolujte ráfky z hlediska poškození. V případě poškození nebo neobvyklého opotřebení vyhledejte pomoc v servisu. Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost řízení při teplotách nižších než 7 C a měly by být proto použity na všech čtyřech kolech. V souladu s předpisy dané země přilepte nálepku s maximální povolenou rychlostí do zorného pole řidiče. Jako zimní pneumatiky jsou povoleny všechny velikosti pneumatik dveřový hatchback, 4dveřový sedan, Sports tourer Rozměry pneumatik 205/60 R 16 a 235/45 R 18 používejte pouze pro zimní pneumatiky. Označení pneumatik Např. 215/60 R H 215 = Šířka pneumatiky, mm 60 = Průřezový poměr (výška pneumatiky vůči šířce), % R = Typ pneumatiky: Radiální RF = Typ: RunFlat 16 = Průměr ráfku, palce 95 = Index zatížení, např. 95 odpovídá zatížení 690 kg H = Písmeno rychlostního kódu Písmeno rychlostního kódu: Q = do 160 km/h S = do 180 km/h T = do 190 km/h H = do 210 km/h V = do 240 km/h W = do 270 km/h Tlak vzduchu v pneumatikách Tlak vzduchu v pneumatikách kontrolujte za studena nejméně každých 14 dní a před každou dlouhou cestou. Nezapomeňte na rezervní kolo. Toto také platí pro vozidla se systémem sledováním tlaku vzduchu v pneumatikách. Odšroubujte čepičku ventilku. Tlak vzduchu v pneumatikách

252 250 Péče o vozidlo Na informačním štítku pro pneumatiky a zatížení na rámu levých dveří jsou uvedeny pneumatiky originální výbavy vozidla a odpovídající tlaky v těchto pneumatikách. Údaje o tlaku vzduchu v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní pneumatiky. Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální zatížení vozidla. Tlak vzduchu v pneumatikách ECO slouží k dosažení co možno nejmenší míry spotřeby paliva. Nesprávný tlak vzduchu v pneumatikách zhorší bezpečnost a ovladatelnost vozidla, jízdní komfort a spotřebu paliva a zvýší opotřebení pneumatik. Tlaky v pneumatikách se liší podle různých volitelných možností. Pro zjištění správné hodnoty tlaku v pneumatikách postupujte podle níže uvedeného postupu: 1. Identifikujte poháněnou nápravu a styl karosérie. 2. Identifikujte identifikační kód motoru. Údaje o motoru Identifikujte příslušnou pneumatiku. V tabulkách tlaku v pneumatikách jsou uvedeny všechny možné kombinace pneumatik Pneumatiky schválené pro Vaše vozidlo jsou uvedeny v osvědčení o shodě EHS dodaném s Vaším vozidlem nebo v jiném národním registračním dokladu. Za správný tlak huštění pneumatik zodpovídá řidič vozidla. 9 Varování Je-li tlak příliš nízký, může dojít k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení běhounu a prasknutí pneumatiky při vyšší rychlosti. Pokud musíte zvýšit nebo snížit tlak vzduchu v pneumatikách se systémem sledování jejich tlaku, tak vypněte zapalování. Po úpravě tlaku vzduchu v pneumatikách zapněte zapalovaní a vyberte odpovídající nastavení na stránce Tyre load (Zatížení pneumatik) v informačním centru řidiče, Systém sledování tlaku vzduchu v pneumatikách Když rychlost vozidla překročí určitý limit, zkontroluje systém sledování tlaku vzduchu v pneumatikách jednou za minutu tlak ve všech čtyřech pneumatikách. Výstraha Systém sledování tlaku vzduchu v pneumatikách upozorňuje pouze na tlak v pneumatikách a nenahrazuje pravidelnou údržbu pneumatik prováděnou řidičem. Všechna kola musejí být opatřena snímačem tlaku a pneumatiky musejí mít předepsaný tlak.

253 Péče o vozidlo 251 Vyberte stránku Systém sledování tlaku vzduchu v pneumatikách v informační nabídce v informačním centru řidiče Stav systému a výstrahy jsou zobrazeny na informačním centru řidiče prostřednictvím zprávy a blikání příslušné pneumatiky. Nízký tlak vzduchu v pneumatikách je signalizován kontrolkou w Pokud se rozsvítí kontrolka w, co nejdříve zastavte a nahustěte pneumatiky na doporučený tlak Po nahuštění může být pro aktualizaci hodnot v informačním centru řidiče nutné s vozidlem ujet určitou vzdálenost. Během této doby se může svítit kontrolka w. Pokud se při nižších teplotách kontrolka w rozsvítí a po ujetí určité vzdálenosti zhasne, může to být známku klesání tlaku. Zkontrolujte tlak vzduchu v pneumatikách. Zprávy vozidla Pokud musíte zvýšit nebo snížit tlak vzduchu v pneumatikách, vypněte zapalování. Montujte pouze kola s čidly tlaku, v opačném případě se tlak v pneumatikách nezobrazí a w bude neustále svítit. Rezervní kola nebo nouzová rezervní kola nejsou vybavena snímači tlaku. Systém kontroly tlaku vzduchu v pneumatikách pro tyto kola není funkční. Svítí kontrolka w. Pro ostatní tři kola zůstává systém funkční. Používání komerčně dostupných tekutých souprav pro opravu pneumatik může zhoršit funkčnost systému. Mohou být použity soupravy na opravu schválené výrobním závodem. Externí vysoce výkonné rádiové zařízení by mohlo narušovat systém sledování tlaku vzduchu v pneumatikách. Při každé výměně pneumatik se musí provést servis čidel systému sledování tlaku vzduchu v pneumatikách. U šroubovaných čidel vyměňte kužel ventilku a těsnicí kroužek, u nástrčných čidel vyměňte kompletní dřík ventilu. Stav zatížení vozidla Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního štítku pneumatik nebo tabulky tlaků pneumatik 3 299, v informačním centru řidiče proveďte odpovídající

254 252 Péče o vozidlo nastavení na stránce Tyre loading (Zatížení pneumatik) v nabídce Settings (Nastavení) Vyberte: Lehké pro komfortní tlak do obsazení až 3 osobami Eko ekonomický tlak do obsazení až 3 osobami Max pro plné zatížení Funkce automatického učení Po výměně kol musí vozidlo stát přibližně 20 minut, než systém znovu provede výpočet. Následující postup opakovaného načtení vyžaduje až 10 minut jízdy rychlostí minimálně 20 km/h. V tomto případě může informační centrum řidiče zobrazit $ nebo hodnoty tlaků mohou být vzájemně zaměněny. Pokud během procesu opakovaného načtení nastanou problémy, informační centrum řidiče zobrazí výstražnou zprávu. Závislost na teplotě Tlak vzduchu v pneumatikách je závislý na teplotě pneumatik. Během jízdy se teplota i tlak pneumatiky zvyšují. Tlak vzduchu v pneumatice zobrazený informačním centrem řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité kontrolovat tlak vzduchu ve studených pneumatikách. Hloubka vzorku Pravidelně kontrolujte hloubku vzorku. Z bezpečnostních důvodů musíte pneumatiky vyměnit, když je hloubka vzorku 2-3 mm (zimní pneumatiky: 4 mm). Z bezpečnostních důvodů se doporučuje, aby se hloubka vzorku pneumatik na jedné nápravě nelišila o více než 2 mm. Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení jsou již viditelné indikátory opotřebení (TWI). Jejich poloha je vyznačena na boku pneumatiky.

255 Péče o vozidlo 253 Pokud je opotřebení vpředu větší než vzadu, pravidelně měňte přední kola za zadní. Ujistěte se, že směr otáčení kol zůstává stejný. Pneumatiky stárnou dokonce i v případě, že nejsou používané. Doporučujeme výměnu pneumatik každých 6 let. Změna velikosti pneumatiky a kola Pokud chcete používat pneumatiky jiných rozměrů, než byly původní, může být nutné přeprogramovat rychloměr jakož i jmenovitý tlak vzduchu v pneumatikách a provést další úpravy vozidla. Po přechodu na pneumatiky jiných rozměrů nechte vyměnit nálepku s tlaky vzduchu v pneumatikách. 9 Varování Použití nevhodných pneumatik nebo ráfků může vést k dopravní nehodě a učiní neplatným typové schválení vozidla. Kryty kol Musí být použity kryty kol a pneumatiky, které jsou výrobním závodem schválené pro příslušné vozidlo a splňují všechny požadavky na kombinace příslušných kol a pneumatik. Používáte-li kryty kol a pneumatiky, které nejsou schválené výrobním závodem, nesmějí mít pneumatiky žebra chránící ráfek. Kryty kol nesmějí zhoršovat chlazení brzd. 9 Varování Používání nevhodných pneumatik nebo krytů kol může vést k náhlému poklesu tlaku a následně nehodě. Pneumatiky rozměrů 245/35 R20 mají specifické kryty kol. Pokud chcete kryt sundat z odmontovaného kola, uvolněte nejdříve ramena jedno po druhém. Následně zezadu uprostřed zatlačte na kryt a odejměte ho. Při zpětné montáži nejdříve srovnejte kryt kola tak, aby polohovací výčnělek zapadl do prohlubně. Řetězy na kola Sněhové řetězy smíte použít pouze na přední kola. Používejte pouze řetězy s drobnými články, které nezvýší běhoun ani bok pneumatiky o více než 10 mm (včetně zámku řetězu).

256 254 Péče o vozidlo 9 Varování Poškozená pneumatika může kdykoli prasknout. 5dveřový hatchback, 4dveřový sedan, Sports tourer Sněhové řetězy se smí používat pouze na pneumatikách s rozměry 205/60 R 16, 215/60 R 16, 225/55 R 17, 225/45 R 18, 225/50 R 17 a 235/45 R 18. Country Tourer Sněhové řetězy jsou povoleny pouze na pneumatiky rozměrů 235/45 R 18. Nouzové náhradní kolo Použití sněhových řetězů není povoleno na nouzovém rezervním kole. Souprava na opravu pneumatik Menší poškození vzorku je možné opravit pomocí soupravy na opravu pneumatik. Cizí objekty z pneumatik nevyjímejte. Poškození pneumatiky přesahující 4 mm nebo poškození na stěně pneumatiky nelze soupravou na opravu pneumatik opravit. 9 Varování Při jízdě nepřekračujte rychlost 80 km/h. Nepoužívejte dlouhodobě. Řízení a ovladatelnost můžou být ovlivněny. Pokud máte defekt pneumatiky: Zatáhněte parkovací brzdu a zařaďte první převodový stupeň, zpátečku nebo P. Souprava na opravu pneumatik je v prostoru pod podlahovou krytinou zavazadlového prostoru. 1. Vyndejte souprava na opravu pneumatik z vozidla. 2. Vyjměte kompresor.

257 Péče o vozidlo Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou. 5. Nasaďte nádobku s těsnicí hmotou do držáku na kompresoru. Postavte kompresor blízko pneumatiky tak, aby nádobka s těsnicí hmotou byla svisle. 9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky zapalovače cigaret. Aby se zabránilo vybití akumulátoru, doporučujeme nechat běžet motor. 3. Vyjměte elektrický připojovací kabel a hadičku z úložného prostoru na spodní straně kompresoru. 6. Odšroubujte čepičku ventilu na defektní pneumatice. 7. Našroubujte hadičku na ventilek pneumatiky. 8. Spínač na kompresoru musí být v poloze J. 10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika je plněna těsnicí hmotou. 11. Tlakoměr kompresoru krátce ukazuje až 6 barů během vyprazdňování nádobky s těsnicí hmotou (přibližně 30 sekund). Potom začne tlak klesat.

258 256 Péče o vozidlo 12. Všechna těsnicí hmota je napumpována do pneumatiky. Potom se pneumatika nahustí. 13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut. Tlak vzduchu v pneumatikách Po dosažení požadovaného tlaku kompresor vypněte. Pokud není předepsaný tlak v pneumatice dosažen během 10 minut, odpojte soupravu na opravu pneumatik. Popojeďte s vozidlem o jednu otáčku pneumatik. Opět připojte soupravu na opravu pneumatik a pokračujte ještě 10 minut v plnění pneumatiky. Pokud požadovaného tlaku není stále ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte pomoc v servisu. Přebytečný tlak v pneumatice vypusťte pomocí tlačítka nad manometrem. Nepoužívejte kompresor déle než 10 minut. 14. Odpojte soupravu na opravu pneumatik. Stlačte západku na držáku, abyste uvolnili nádobku s těsnicí hmotou z držáku. Našroubujte hadičku pro hustění pneumatiky na volný vývod nádobky s těsnicí hmotou. To brání úniku těsnicí hmoty. Soupravu na opravu pneumatik uložte do zavazadlového prostoru. 15. Odstraňte zbytky těsnicí hmoty hadrem. 16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí z nádobky s těsnicí hmotou a upevněte ji do zorného pole řidiče. 17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně rozmístila v pneumatice. Po ujetí přibližně 10 km (ale ne déle než za 10 minut) zastavte a zkontrolujte tlak vzduchu v pneumatice. Hadici kompresoru našroubujte přímo na ventilek a kompresor. Pokud je tlak vzduchu v pneumatice vyšší než 1,3 baru,

259 Péče o vozidlo 257 upravte jej na správnou hodnotu. Opakujte postup, dokud nedochází ke ztrátě tlaku. Pokud tlak poklesl pod 1,3 baru, vozidlo nemůžete dál používat. Vyhledejte pomoc v servisu. 18. Soupravu na opravu pneumatik uložte do zavazadlového prostoru. Poznámky Jízdní vlastnosti při jízdě s opravenou pneumatikou jsou výrazně ovlivněny, nechte proto tuto pneumatiku vyměnit. Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte kompresor na dobu nejméně 30 minut. Bezpečnostní přetlakový ventil se otvírá při tlaku 7 barů. Všimněte si datumu použitelnosti soupravy. Po uplynutí této lhůty již nemohou být zaručeny těsnicí vlastnosti prostředku. Věnujte pozornost informacím o skladování na nádobce s těsnící hmotou. Použitou nádobku vyměňte. Nádobku zlikvidujte podle příslušných zákonných nařízení. Kompresor a těsnicí hmotu je možné používat od teploty přibližně -30 C. Dodané adaptéry je možné používat k nafukování jiných předmětů, např. kopacích míčů, vzduchových matrací, nafukovacích člunů, atd. Nachází se na spodní straně kompresoru. Chcete-li jej vyjmout, odšroubujte vzduchovou hadičku kompresoru a vytáhněte adaptér. Výměna kola Některá vozidla jsou vybavena soupravou pro opravu pneumatik namísto rezervního kola Proveďte následující přípravy a dodržujte následující pokyny: Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu. Přední kola musejí být v přímočaré poloze. Zatáhněte parkovací brzdu a zařaďte první převodový stupeň, zpátečku nebo P. Vyjměte rezervní kolo Nikdy neměňte zároveň více než jedno kolo. Zvedák používejte pouze pro výměnu kol v případě píchnutí, ne pro sezónní výměnu zimních nebo letních pneumatik. Je-li povrch pod vozidlem měkký, musíte pod zvedák položit pevnou podložku (síla max. 1 cm). Ve vozidle, které je zvedáno, nesmí být žádné osoby ani zvířata. Nikdy nepracujte pod vozidlem na zvedáku. Nestartujte vozidlo, pokud je zvednuté na zvedáku. Před namontováním kola vyčistěte kolové matice a závity čistým hadříkem. 9 Varování Nemažte kolové šrouby, kolové matice a kužel kolových matic.

260 258 Péče o vozidlo 3. Některé verze mohou mít bod pro zvedání vozidla zakrytý. Vytáhněte kryt do strany. 1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte. Stáhněte ozdobný kryt kola pomocí háčku. Nářadí vozidla Ráfky z lehké slitiny: Uvolněte kryty šroubů kol pomocí šroubováku a demontujte. Chraňte ozdobný kryt tím, že umístěte měkkou tkaninu mezi šroubovák a ráfek z lehké slitiny. 2. Vezměte klíč na kola a pevně ho nasaďte až nadoraz a povolte každý šroub o polovinu otáčky. 4. Dbejte na to, aby byl zvedák správně umístěný pod příslušný bod pro zvedání vozidla.

261 Péče o vozidlo Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod zvedací bod takovým způsobem, aby nemohl sklouznout. Připojte klíč na kola a se správně vystředěným zvedákem klíčem na kola otáčejte, dokud se kolo nezvedne od země. 6. Odšroubujte šrouby kola. 7. Vyměňte kolo. Rezervní kolo Zašroubujte šrouby kola. 9. Vozidlo spusťte na zem. 10. Pevně nasaďte klíč na kola a utáhněte každý šroub v křížovém sledu. Utahovací moment je 150 Nm. 11. Před nainstalováním krytu kola nastavte otvor pro ventil na ventilek pneumatiky. Namontujte kryty šroubů kola. 12. Vložte kryt bodu pro zvedáni vozidla. 13. Uložte vyměněné kolo a nářadí vozidla Co možno nejdříve zkontrolujte tlak vzduchu v nasazené pneumatice a utahovací moment šroubů kola. Vadnou pneumatiku nechte co možná nejdříve vyměnit nebo opravit. Poloha zvedání pro zvedací plošinu Poloha zadního ramene na zvedací plošině na podvozku.

262 260 Péče o vozidlo Poloha předního ramene na zvedací plošině na podvozku. Rezervní kolo Některá vozidla jsou vybavena soupravou pro opravu pneumatik namísto rezervního kola. Rezervní kolo může být klasifikováno jako nouzové rezervní kolo v závislosti na jeho velikosti v porovnání s ostatními nainstalovanými koly a předpisy dané země. Rezervní kolo má ocelový ráfek. Výstraha Použití rezervního kola, které je menší než ostatní kola, nebo v kombinaci se zimními pneumatikami, může mít nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co možná nejdříve vyměnit. Rezervní kolo se nachází v zavazadlovém prostoru pod krytem podlahy. Vytáhnutí: 1. Otevřete kryt v podlaze. 2. Rezervní kolo je připevněno pomocí křídlaté matice. Otočte křídlovou matici proti směru hodinových ručiček a vyjměte rezervní kolo. Pod rezervním kolem je schránka s nářadím. 3. Pokud po výměně kola kolo nevložíte do prohlubně na rezervní kolo, připevněte krabici s nářadím otočením křídlové matice směrem doprava a zavřete kryt podlahy. Uložení vyměněné plnohodnotného kola do prohlubně pro rezervní kolo Prohlubeň rezervního kola není navržena pro všechny schválené rozměry pneumatik. Pokud musíte do prohlubně uložit kolo, které je širší než rezerva, závitový šroub k namontování kola musíte vyměnit za prodloužený šroub, který najdete v krabici s nářadím Výměna šroubu: Vytáhněte krabici s nářadím z prohlubně pro rezervní kolo.

263 Péče o vozidlo 261 Namontujte šestihran klíče - šestihran musí spolehlivě dosednout na šroub. Otáčejte klíčem na kola proti směru hodinových ručiček a uvolněte šroub. Odmontujte šroub. Vytáhněte prodloužený šroub z krabice s nářadím a pomocí šestihranného klíče na kola jej zašroubujte a utáhněte na moment odpovídající utahování rukou. Uložte krabici s nářadím a poškozené kolo vnější stranou nahoru do prohlubně pro rezervní kolo a připevněte jej šroubováním křídlové matice na šroubu ve směru hodinových ručiček. Na přečnívající kolo můžete položit podlahový kryt. Chcete-li po výměně vadného kola vložit do prohlubně rezervní kolo, znovu použijte krátký závitový šroub. Šroub vyměňte stejným způsobem. 9 Varování Uložení zvedáku, kola nebo jiného příslušenství v zavazadlovém prostoru by mohlo způsobit zranění v případě, že není správně připevněno. Při srážce nebo náhlém zastavení může nepřipoutané příslušenství někoho udeřit. Kolo, zvedák a nářadí vždy dávejte na vyhrazené místo a řádně je připevněte. Nouzové rezervní kolo Výstraha Použití rezervního kola, které je menší než ostatní kola, nebo v kombinaci se zimními pneumatikami, může mít nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co možná nejdříve vyměnit.

264 262 Péče o vozidlo Vždy instalujte pouze jedno nouzové rezervní kolo. Při jízdě nepřekračujte rychlost 80 km/h. Zatáčky projíždějte pomalu. Nepoužívejte po delší dobu. Pokud během tažení jiného vozidla píchnete zadní pneumatiku, namontujte nouzové rezervní kolo dopředu a plnohodnotnou pneumatiku dozadu. Sněhové řetězy Směrové pneumatiky Směrové pneumatiky musíte nasadit tak, aby se otáčely ve směru jízdy. Směr otáčení je vyznačen symbolem (např. šipkou) na boku pneumatiky. Následující platí pro pneumatiky instalované proti směru otáčení: Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou pneumatiku nechte co možná nejdříve vyměnit nebo opravit. Jezděte zvlášť opatrně na vlhké vozovce a vozovce pokryté sněhem. Startování pomocí startovacích kabelů Nestartujte s rychlonabíječkou. Vozidlo s vybitým akumulátorem můžete nastartovat pomocí startovacích kabelů a akumulátoru jiného vozidla. 9 Varování Při startování motoru pomocí startovacích kabelů buďte extrémně opatrní. Jakékoli odchýlení se od následujících pokynů může vést ke zraněním nebo poškození následkem výbuchu akumulátoru nebo k poškození elektrického systému obou vozidel. 9 Varování Vyvarujte se kontaktu akumulátoru s očima, pokožkou, tkaninami a lakovanými povrchy. Kapalina obsahuje kyselinu sírovou, která může při přímém kontaktu způsobit zranění nebo hmotné škody. Nikdy se nepohybujte v blízkosti akumulátoru vozidla s otevřeným ohněm nebo zdrojem jisker. Vybitý akumulátor vozidla může zamrznout již při poklesu teploty k 0 C. Před připojením kabelů nechejte zamrzlý akumulátor vozidla rozmrznout. Při manipulaci s akumulátorem používejte ochranné brýle a ochranný oděv. Ujistěte se, že pomocný akumulátor má stejné napětí jako akumulátor vašeho vozidla (12 voltů). Jeho kapacita (Ah) nesmí být výrazně nižší, než je kapacita vybitého akumulátoru vozidla. Používejte startovací kabely s izolovanými svorkami a průřezem minimálně 16 mm 2 (25 mm 2 pro vznětové motory).

265 Péče o vozidlo 263 Neodpojujte vybitý akumulátor vozidla. Vypněte veškeré nepotřebné elektrické spotřebiče. Při nouzovém startování se nenaklánějte nad akumulátor vozidla. Svorky jednoho pomocného kabelu se nesmějí dotýkat druhého kabelu. Během procesu startování pomocí startovacích kabelů se vozidla nesmějí vzájemně dotýkat. Zatáhněte parkovací brzdu, zařaďte převodovku do neutrálu, automatickou převodovku do P. Pokud je akumulátor vozidla zakryt krytem, sejměte jej a akumulátor vozidla nabijte nebo vozidlo nastartujte pomocí startovacích kabelů. Vzadu kryt nadzvedněte a vepředu jej uvolněte. Otevřete ochrannou krytku kladné svorky na obou akumulátorech vozidle. Pořadí připojení kabelů: 1. Připojte červený kabel ke kladnému vývodu pomocného akumulátoru. 2. Připojte druhý konec červeného kabelu ke kladnému vývodu vybitého akumulátoru. 3. Připojte černý kabel k zápornému vývodu pomocného akumulátoru. 4. Připojte druhý konec černého kabelu ke kostřicímu bodu vozidla, jako např. k bloku motoru nebo upevňovacímu šroubu motoru. Připojte co možno nejdále od vybitého akumulátoru, avšak alespoň 60 cm. Veďte startovací kabely tak, aby se nemohly dotknout pohyblivých částí v motorovém prostoru. Startování motoru: 1. Nastartujte motor vozidla s pomocným akumulátorem. 2. Po 5 minutách nastartujte druhý motor. Pokusy o nastartování by měly být prováděny v intervalech 1 minuty a neměly by být delší než 15 sekund.

266 264 Péče o vozidlo 3. Nechte oba motory běžet na volnoběh přibližně 3 minuty, s připojenými kabely. 4. Zapněte elektrické spotřebiče (např. světlomety, vyhřívání zadního okna) vozidla, které je nouzově startováno. 5. Při odpojování kabelů postupujte opačně. Tažení Tažení vozidla 5dveřový hatchback, 4dveřový sedan, Sports Tourer: Uvolněte krytku na spodním okraji a vyjměte ji směrem dolů. Country Tourer: Vložte šroubovák do štěrbiny na spodním okraji krytky. Krytku uvolněte opatrným pohybem šroubováku směrem dolů. Aby se předešlo poškození, doporučuje se umístit tkaninu mezi šroubovák a rámeček.

267 Péče o vozidlo 265 OPC: Zasuňte šroubovák do štěrbiny v horním záhybu krytky. Krytku uvolněte opatrným pohybem šroubováku směrem dolů. Aby se předešlo poškození, doporučuje se umístit tkaninu mezi šroubovák a rámeček. Tažné oko je uložené spolu s nářadím vozidla Zašroubujte tažné oko až nadoraz tak, aby se zastavilo v horizontální poloze. Tažné lano - nebo lépe tažnou tyč - připojte do tažného oka. Tažné oko se smí používat pouze pro odtahování a nikoliv pro vyprošťování vozidla. Zapněte zapalování, abyste odemkli zámek řízení a aby fungovala brzdová světla, houkačka a stěrače čelního skla. Zařaďte neutrál. Výstraha Jeďte pomalu. Nejezděte trhavě. Příliš veké tažné síly mohou poškodit vozidlo. Pokud motor neběží, budete muset při brzdění a řízení vyvinout mnohem větší sílu. Předejděte pronikání výfukových plynů z prvního vozidla zapnutím recirkulace vzduchu a zavřením oken. Vozidla s manuální převodovkou a pohonem všech kol: Pokud je vozidlo taženo se všemi čtyřmi koly na vozovce, neplatí pro rychlost a vzdálenost žádná technická omezení. Když byla zvednuta pouze jedna náprava, nesmí rychlost překročit 50 km/h. Pro vzdálenost neplatí žádné omezení. Vozidla s automatickou převodovkou a pohonem předních kol: Vozidla musejí být odtahována předkem vozu směrem dopředu, rychlostí nepřekračující 80 km/h a do vzdálenosti max. 100 km. V jiných

268 266 Péče o vozidlo případech nebo pokud má převodovka závadu, musí být přední náprava zvednuta ze země. Vozidla s automatickou převodovkou a pohonem všech kol: Vozidla musejí být odtahována předkem vozu směrem dopředu. Pokud je vozidlo taženo se všemi čtyřmi koly na vozovce, nesmí rychlost překročit 50 km/h a max. vzdálenost je 50 km. Když byla zvednuta přední náprava, nesmí rychlost překročit 50 km/h. Pro vzdálenost neplatí žádné omezení. Vyhledejte pomoc v servisu. Po odtažení vozidla tažné oko odšroubujte. 5dveřový hatchback, 4dveřový sedan, Sports Tourer: Krytku nasaďte na spodní okraj, mírně ji natočte doprava a zavřete ji. Country Tourer: Krytku nasaďte horní přírubou do vybrání a zatlačením ji upevněte. OPC: Krytku nasaďte dolní přírubou do vybrání. Zatlačte krytku do nárazníku. Tažení jiného vozidla 5dveřový hatchback, 4dveřový sedan, Sports Tourer, OPC: Uvolněte krytku na spodním okraji a vyjměte ji směrem dolů. Country Tourer: Vložte šroubovák do štěrbiny na spodním okraji krytky. Víčko uvolněte opatrným pohybem šroubováku směrem dolu. Aby se předešlo poškození, doporučuje se umístit tkaninu mezi šroubovák a rámeček. Tažné oko je uložené spolu s nářadím vozidla

269 Péče o vozidlo 267 Zašroubujte tažné oko až nadoraz tak, aby se zastavilo v horizontální poloze. Poutací oko na spodku zadní části vozidla nesmí být nikdy použito jako tažné oko. Tažné lano - nebo lépe tažnou tyč - připojte do tažného oka. Tažné oko se smí používat pouze pro odtahování a nikoliv pro vyprošťování vozidla. Výstraha Jeďte pomalu. Nejezděte trhavě. Příliš veké tažné síly mohou poškodit vozidlo. Po odtažení vozidla tažné oko odšroubujte. 5dveřový hatchback, 4dveřový sedan, Sports Tourer, OPC: Krytku nasaďte na spodní okraj, mírně ji natočte doprava a zacvakněte ji. Country Tourer: Krytku nasaďte horní přírubou do vybrání a zatlačením ji upevněte. Péče o vzhled Péče o exteriér Zámky Zámky jsou před opuštěním výrobního závodu namazány vysoce kvalitním mazivem na zámky. Rozmrazovací prostředek používejte pouze v případě, že je to nezbytně nutné, neboť odstraňuje mazivo a má nepříznivý vliv na funkčnost zámků. Po použití rozmrazovacího prostředku nechte zámky znovu promazat v servisu. Mytí vozidla Lak Vašeho vozidla je vystavený vlivům okolního prostředí. Pravidelně umyjte a navoskujte vozidlo. Myjete-li vozidlo v automatické myčce, vyberte program zahrnující voskování. Trus ptáků, mrtvý hmyz, pryskyřice, pyl apod. musíte ihned odstranit, neboť obsahují agresivní složky poškozující lak.

270 268 Péče o vozidlo Pokud používáte automatickou myčku, dodržujte vždy pokyny výrobce myčky. Stěrač čelního okna a stěrač zadního okna musíte vypnout. Odmontujte anténu a vnější příslušenství, jako např. střešní nosiče, atd. Při ručním mytí vozidla zajistěte také důkladné umytí podběhů. Lakované součásti vozidla pravidelně voskujte. Vyčistěte hrany a drážky otevřených dveří a kapoty a rovněž oblasti, které zakrývají. Výstraha Vždy používejte čisticí prostředek s ph od 4 do 9. Nepoužívejte čisticí prostředky na horkém povrchu. Motorový prostor nečistěte proudem páry nebo čisticím zařízením s vysokotlakými tryskami. Vozidlo důkladně opláchněte a osušte jelenicí. Jelenici často proplachujte. Na lak a sklo použijte samostatné kusy jelenice: zbytky vosku na oknech by zhoršily průhlednost oken. Nechte všechny závěsy dveří promazat v servisu. Pro odstraňování asfaltových skvrn nepoužívejte tvrdé předměty. Na lakované plochy používejte odstraňovač asfaltu ve spreji. Vnější světla Kryty světlometů a ostatních světel jsou z plastu. Nepoužívejte žádné drsné nebo leptavé prostředky, nepoužívejte škrabky na led a nečistěte je na sucho. Leštění a voskování Pravidelně vozidlo navoskujte (nejpozději, když voda již netvoří kapičky). Jinak lak vyschne. Leštění je nutné v případě, že lak ztratil lesk nebo pokud se k němu přichytil neprůhledný nános. Leštěnka Opel se silikonem vytváří ochranný film. Po jejím použití již lak nemusíte voskovat. Plastové díly karosérie se nesmějí ošetřovat voskem ani lešticími prostředky. Okna a lišty stěračů čelního okna Použijte měkkou tkaninu, která nepouští chloupky nebo jelenici a sprej na čistění oken a odstraňovač hmyzu. Při čištění zadního okna zevnitř toto okno vždy otírejte rovnoběžně s vyhřívacím článkem, aby nedošlo k poškození tohoto článku. K mechanickému odstranění námrazy a ledu používejte škrabky na led. Škrabku pevně přitlačujte na sklo, aby se pod ni nemohla dostat žádná nečistota, která by mohla poškrábat sklo. Vyčistěte znečištěné lišty stěračů měkkou tkaninou a čisticím prostředkem na okna.

271 Péče o vozidlo 269 Střešní okno Čištění nikdy neprovádějte pomocí rozpouštědel nebo brusných činidel, paliv, agresivních prostředků (např. čistidlo na lak, roztoky obsahující aceton, atd.), kyselých nebo vysoce alkalických prostředků nebo brusných houbiček. Na střešní okno nenanášejte vosk ani lešticí prostředky. Kola a pneumatiky Nepoužívejte čisticí zařízení s vysokotlakými tryskami. Na ráfky používejte ph-neutrální čisticí prostředek. Ráfky jsou lakované. Pečujte o ně stejně jako o karosérii. Poškození laku Menší poškození laku opravte lakovou tužkou dříve, než se začne tvořit koroze. Rozsáhlejší poškození nebo zkorodované oblasti nechte opravit v servisu. Spodek vozidla Některé oblasti spodku vozidla mají spodní nátěr z PVC, zatímco jiné kritické oblasti jsou pokryty vrstvou trvanlivého ochranného vosku. Po mytí spodku vozidla jej zkontrolujte a dle potřeby nechte navoskovat. Materiály na bázi živce nebo kaučuku mohou poškodit vrstvu PVC. Práci na spodku vozidla nechte provést v servisu. Před a po zimním období umyjte spodek vozidla a nechte zkontrolovat vrstvu ochranného vosku. Systém na zkapalněný plyn 9 Nebezpečí Zkapalněný plyn je těžší než vzduch a může se zachycovat v bodech zcela dole. Dávejte pozor, když pracujete v servisní jámě na podvozku. V případě lakování a při použití sušicí komory s teplotou nad 60 C se nádrž na zkapalněný plyn musí demontovat. Neprovádějte na systému zkapalněného plynu žádné úpravy. Tažné zařízení Tyč s kulovou hlavou nečistěte proudem páry nebo čisticím zařízením s vysokotlakými tryskami. Péče o interiér Interiér a čalounění Interiér vozidla, včetně přístrojové desky a obložení, čistěte pouze suchou tkaninou nebo čisticím prostředkem na interiéry. Vyčistěte kožené čalounění čistou vodou a měkkým hadříkem. V případě silného znečištění použijte přípravek k čištění kůže. Sestava sdružených přístrojů by se měla čistit pouze vlhkým hadříkem. Bude-li to nezbytné, použijte slabý mýdlový roztok.

272 270 Péče o vozidlo Čalounění vyčistěte vysavačem a kartáčem. Skvrny odstraňte čisticím prostředkem na čalounění. Textilní tkanina může pouštět barvu. Především u čalounění světlých barev může dojít k viditelným změnám zabarvení. Odstranitelné skvrny a ztráty barev by se měly co nejdříve vyčistit. Pro čistění bezpečnostních pásů používejte vlažnou vodu nebo prostředek pro čištění interiéru. Plastové a pryžové díly Plastové a pryžové díly je možné čistit stejným čisticím prostředkem, který se používá k čištění karosérie. Pokud je třeba, použijte čisticí prostředek na interiéry. Nepoužívejte žádný jiný prostředek. Zejména se vyvarujte použití rozpouštědel a benzínu. Nepoužívejte čisticí zařízení s vysokotlakými tryskami. Výstraha Zavřete suché zipy, jelikož otevřené suché zipy na oděvech mohou poškodit čalounění sedadel. To samé platí pro oděvy s předměty mající ostré hrany, jako zipy, pásky nebo riflové kalhoty s hroty.

273 Servis a údržba 271 Servis a údržba Všeobecné informace Doporučené kapaliny, maziva a součásti Všeobecné informace Servisní informace V zájmu zachování ekonomického a bezpečného provozu a udržení hodnoty vozidla je nezbytné provádění pravidelné údržby v předepsaných intervalech. Podrobný aktualizovaný servisní plán pro Vaše vozidlo je k dispozici v servisu. Zobrazování servisního intervalu Evropské intervaly prohlídek Údržba Vašeho vozidla je vyžadována každých km nebo 1 rok dle toho, co nastane dříve, pokud není udáno jinak na servisním displeji. Evropské servisní intervaly jsou platné pro následující země: Andorra, Rakousko, Belgie, Bosna a Hercegovina, Bulharsko, Chorvatsko, Kypr, Česká republika, Dánsko, Estonsko, Finsko, Francie, Německo, Řecko, Grónsko, Maďarsko, Island, Irsko, Itálie, Lotyšsko, Litva, Lucembursko, Makedonie, Malta, Černá Hora, Nizozemí, Norsko, Polsko, Portugalsko, Rumunsko, Slovensko, Slovinsko, Španělsko, Švédsko, Švýcarsko, Spojené království. Zobrazování servisního intervalu Mezinárodní intervaly prohlídek Údržba Vašeho vozidla je vyžadována každých km nebo 1 rok dle toho, co nastane dříve, pokud není udáno jinak na servisním displeji. Mezinárodní servisní plány jsou platné pro země, které nejsou uvedené v evropském servisním plánu. Zobrazování servisního intervalu

274 272 Servis a údržba Potvrzení Potvrzení o provedení servisu se zaznamenává do servisní a záruční knížky. Vyplní se datum a hodnota počtu ujetých kilometrů spolu s razítkem a podpisem servisní dílny. Dbejte na to, aby byla servisní a záruční knížka správně vyplněná, jelikož trvalý doklad o provedeném servisu je nezbytný v případě schvalování jakýchkoli záručních reklamací nebo reklamací na bázi dobré vůle a je také výhodou, když se rozhodnete vozidlo prodat. Servisní interval se zbývající životností motorového oleje Servisní interval je založen na několika parametrech závisejících na používání. Servisní displej Vám poskytne informace, kdy je nutné vyměnit motorový olej. Zobrazování servisního intervalu Doporučené kapaliny, maziva a součásti Doporučené kapaliny a maziva Používejte pouze výrobky, které splňují uvedenou specifikaci. Na škody vzniklé v důsledku použití výrobků, které nejsou v souladu s uvedenou specifikací, se nebude vztahovat záruka. 9 Varování Provozní materiály jsou nebezpečné a mohou být jedovaté. Zacházejte s nimi opatrně. Věnujte pozornost informacím uvedeným na nádobách. Motorový olej Motorový olej je označován podle kvality a viskozity. Při vybírání, jaký motorový olej použít, je důležitější kvalita než viskozita. Kvalita motorového oleje zaručuje např. čistotu, odolnost proti opotřebení a omezování stárnutí oleje, zatímco stupeň viskozity poskytuje informace o zahuštěnosti oleje v teplotním rozsahu. Dexos patří mezi motorové oleje nejnovější kvality. Zajišťuje optimální ochranu zážehových a vznětových motorů. Pokud není tento olej k dispozici, použijte motorové oleje ostatních uvedených kvalit. Doporučení pro zážehové motory platí i pro motory poháněné stlačeným zemním plynem (CNG), zkapalněným plynem (LPG) a ethanolem (E85). Vyberte vhodný motorový olej na základě jeho kvality a minimální okolní teploty Doplnění motorového oleje Motorové oleje různých výrobců a značek je možné mísit, pokud splňují požadovanou kvalitu a viskozitu motorového oleje.

275 Servis a údržba 273 Je zakázáno používání motorového oleje s kvalitou pouze ACEA A1/B1 nebo pouze A5/B5, jelikož za určitých provozních podmínek může dojít k dlouhodobému poškození motoru. Vyberte vhodný motorový olej na základě jeho kvality a minimální okolní teploty Dodatečné přísady do motorového oleje Používání dodatečných přísad do motorového oleje může způsobit poškození a ztrátu platnosti záruky. Stupně viskozity motorového oleje SAE stupeň viskozity poskytuje informace o zahuštěnosti oleje. Univerzální olej je označen dvěma čísly, např. SAE 5W-30. První číslo, následované písmenem W, značí viskozitu při nízké teplotě a druhé číslo viskozitu při vysoké teplotě. Vyberte si vhodný stupeň viskozity v závislosti na minimální venkovní teplotě Všechny doporučené stupně viskozity jsou vhodné pro vysoké okolní teploty. Chladicí kapalina a nemrznoucí kapalina Používejte pouze nemrznoucí směs chladicí kapaliny bez silikátů a s dlouhou životností (LLC). Systém je z výrobního závodu naplněný chladicí kapalinou s vynikající ochranou proti korozi a ochranou proti zamrznutí do přibližně -28 C. Tato koncentrace by měla být udržována celoročně. Používání dodatečných přísad do chladicí kapaliny, jejichž účelem je poskytnout přídavnou ochranu proti korozi nebo utěsnění menších netěsností, může způsobit funkční problémy. Odpovědnost za následky z důvodu použití dodatečných přísad do chladicí kapaliny bude odmítnuta. Brzdová a spojková kapalina Používejte pouze brzdovou kapalinu špičkové kvality schválenou pro vaše vozidlo. Poradí vám servisní dílna. V průběhu času absorbuje brzdová kapalina vlhkost, která sníží účinnost brzd. Brzdová kapalina by se proto měla měnit v předepsaném intervalu. Brzdová kapalina se musí skladovat v uzavřené nádobě, aby se zabránilo absorbování vody. Dbejte na to, aby nedošlo ke kontaminování brzdové kapaliny.

276 274 Technické údaje Technické údaje Identifikace vozidla Údaje o vozidle Identifikace vozidla Identifikační číslo vozidla Identifikační štítek Identifikační číslo vozidla je viditelné skrze čelní sklo. Identifikační štítek je umístěný na rámu levých předních dveří.

Opel Astra Uživatelská příručka

Opel Astra Uživatelská příručka Opel Astra Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 36 Úložná schránka... 54 Přístroje a ovládací prvky... 93 Osvětlení... 129 Klimatizace...

Více

OPEL CASCADA Uživatelská příručka

OPEL CASCADA Uživatelská příručka OPEL CASCADA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 21 Sedadla, zádržné prvky... 47 Úložné prostory... 71 Přístroje a ovládací prvky... 80 Osvětlení... 118 Klimatizace...

Více

OPEL INSIGNIA. Uživatelská příručka

OPEL INSIGNIA. Uživatelská příručka OPEL INSIGNIA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 43 Úložná schránka... 63 Přístroje a ovládací prvky... 78 Osvětlení... 117 Klimatizace...

Více

ASTRA Uživatelská příručka

ASTRA Uživatelská příručka ASTRA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 46 Úložné prostory... 72 Přístroje a ovládací prvky... 91 Osvětlení... 136 Klimatizace...

Více

2 Úvod Úvod Zpět na přehled

2 Úvod Úvod Zpět na přehled Opel Movano 07/2011 Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 18 Sedadla, zádržné prvky... 34 Úložná schránka... 56 Přístroje a ovládací prvky... 64 Osvětlení... 83 Klimatizace... 90 Řízení

Více

OPEL ASTRA Uživatelská příručka

OPEL ASTRA Uživatelská příručka OPEL ASTRA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 42 Úložné prostory... 67 Přístroje a ovládací prvky... 76 Osvětlení... 121 Klimatizace...

Více

Používání této příručky

Používání této příručky Obsah Úvod... 2 Krátce... 6 Klíče, dveře a okna... 21 Sedadla, zádržné prvky... 33 Úložné prostory... 54 Přístroje a ovládací prvky... 61 Osvětlení... 78 Informační systém... 83 Klimatizace... 123 Řízení

Více

Používání této příručky

Používání této příručky Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 21 Sedadla, zádržné prvky... 39 Úložné prostory... 57 Přístroje a ovládací prvky... 68 Osvětlení... 100 Informační systém... 107 Klimatizace... 211

Více

OPEL Zafira. Uživatelská pøíruèka

OPEL Zafira. Uživatelská pøíruèka OPEL Zafira Uživatelská pøíruèka Údaje o Vašem vozidle Zapište si zde prosím údaje o Vašem vozidle, abyste je mìli snadno dostupné. Tyto informace naleznete v èásti Technické údaje nebo na identifikaèním

Více

VIVARO Uživatelská příručka

VIVARO Uživatelská příručka VIVARO Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 45 Úložné prostory... 70 Přístroje a ovládací prvky... 81 Osvětlení... 106 Klimatizace...

Více

Používání této příručky

Používání této příručky Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 19 Sedadla, zádržné prvky... 36 Úložná schránka... 54 Přístroje a ovládací prvky... 60 Osvětlení... 79 Informační a zábavný systém... 86 Klimatizace...

Více

OPEL ZAFIRA TOURER. Uživatelská příručka

OPEL ZAFIRA TOURER. Uživatelská příručka OPEL ZAFIRA TOURER Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 36 Úložné prostory... 65 Přístroje a ovládací prvky... 97 Osvětlení... 137

Více

OPEL CASCADA. Uživatelská příručka

OPEL CASCADA. Uživatelská příručka OPEL CASCADA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 21 Sedadla, zádržné prvky... 47 Úložné prostory... 71 Přístroje a ovládací prvky... 80 Osvětlení... 115 Klimatizace...

Více

OPEL CASCADA Uživatelská příručka

OPEL CASCADA Uživatelská příručka OPEL CASCADA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 22 Sedadla, zádržné prvky... 48 Úložné prostory... 72 Přístroje a ovládací prvky... 81 Osvětlení... 114 Klimatizace...

Více

Automobilový zabezpečovací systém SPY13

Automobilový zabezpečovací systém SPY13 Automobilový zabezpečovací systém SPY13 Uživatelská příručka Obsah Tlačítka dálkového ovladače... 2 Funkce zabezpečovacího systému... 2 Aktivace a deaktivace zabezpečení, spuštění poplachu...2 Dočasné

Více

Opel Zafira Tourer Uživatelská příručka

Opel Zafira Tourer Uživatelská příručka Opel Zafira Tourer Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 36 Úložná schránka... 63 Přístroje a ovládací prvky... 95 Osvětlení... 132 Klimatizace...

Více

SE528. Zabezpečovací systém do automobilu. Instalační a uživatelská příručka

SE528. Zabezpečovací systém do automobilu. Instalační a uživatelská příručka SE528 Zabezpečovací systém do automobilu Instalační a uživatelská příručka Funkce systému: Dálkové ovládání s plovoucím kódem Nastavitelná délka impulsu pro odemknutí a zamknutí dveří Nastavitelné automatické

Více

OPEL ASTRA GTC. Uživatelská příručka

OPEL ASTRA GTC. Uživatelská příručka OPEL ASTRA GTC Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 24 Sedadla, zádržné prvky... 39 Úložná schránka... 59 Přístroje a ovládací prvky... 71 Osvětlení... 109 Klimatizace...

Více

OPEL MERIVA. Uživatelská příručka

OPEL MERIVA. Uživatelská příručka OPEL MERIVA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložná schránka... 58 Přístroje a ovládací prvky... 80 Osvětlení... 112 Klimatizace...

Více

SE560. Dvoucestný zabezpečovací systém do automobilu. Uživatelská příručka

SE560. Dvoucestný zabezpečovací systém do automobilu. Uživatelská příručka SE560 Dvoucestný zabezpečovací systém do automobilu Uživatelská příručka Obsah Funkce a možnosti zabezpečovacího systému... 3 Nastavitelné parametry zabezpečovacího systému... 4 Funkce tlačítek dálkového

Více

Vehicle Security System VSS3 - Alarm system remote

Vehicle Security System VSS3 - Alarm system remote Vehicle Security System VSS3 - Alarm system remote Dálkové ovládání systému alarmu Pokyny k nastavení - Czech Vážený zákazníku, V tomto průvodci najdete pokyny a informace potřebné k aktivování a deaktivování

Více

OPEL MOKKA. Uživatelská příručka

OPEL MOKKA. Uživatelská příručka OPEL MOKKA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložné prostory... 52 Přístroje a ovládací prvky... 70 Osvětlení... 100 Klimatizace...

Více

OPEL ANTARA. Uživatelská příručka

OPEL ANTARA. Uživatelská příručka OPEL ANTARA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložné prostory... 55 Přístroje a ovládací prvky... 74 Osvětlení... 108 Klimatizace...

Více

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Originální dálkové ovládání vozidla Pokyny k nastavení - Czech Vážený zákazníku, V tomto průvodci najdete pokyny a informace potřebné k aktivování

Více

SPY 11. Automobilový zabezpečovací systém

SPY 11. Automobilový zabezpečovací systém SPY 11 Automobilový zabezpečovací systém Uživatelská příručka Před prvním použitím zabezpečovacího systému si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby. 1 Tlačítka

Více

Opel Astra GTC Uživatelská příručka

Opel Astra GTC Uživatelská příručka Opel Astra GTC Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 34 Úložná schránka... 52 Přístroje a ovládací prvky... 64 Osvětlení... 100 Klimatizace...

Více

Vehicle Security System VSS 1. Přůvodce nastavením systému - Czech

Vehicle Security System VSS 1. Přůvodce nastavením systému - Czech Vehicle Security System VSS 1 Přůvodce nastavením systému - Czech Vážený zákazníku, v tomto průvodci najdete pokyny a informace potřebné: k potvrzení instalace systému alarmu k aktivaci a deaktivaci některých

Více

OPEL ZAFIRA. Uživatelská příručka

OPEL ZAFIRA. Uživatelská příručka OPEL ZAFIRA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 26 Sedadla, zádržné prvky... 43 Úložné prostory... 67 Přístroje a ovládací prvky... 78 Osvětlení... 110 Klimatizace...

Více

OPEL MERIVA. Uživatelská příručka

OPEL MERIVA. Uživatelská příručka OPEL MERIVA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložné prostory... 59 Přístroje a ovládací prvky... 81 Osvětlení... 114 Klimatizace...

Více

OSOBNÍ AUTOMOBIL STŘEDNÍ TŘÍDY TYP A

OSOBNÍ AUTOMOBIL STŘEDNÍ TŘÍDY TYP A Příloha č. 1 - Technická specifikace vozidel Parametry požadované zadavatelem sedan (4dveřový) / liftback (5dveřový) 5ti místný (homologováno pro řidiče + 4 cestující) motor zážehový, přeplňovaný (palivo

Více

OPEL ASTRA. Uživatelská příručka

OPEL ASTRA. Uživatelská příručka OPEL ASTRA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 48 Úložné prostory... 68 Přístroje a ovládací prvky... 87 Osvětlení... 119 Klimatizace...

Více

2 Úvod Úvod Zpět na přehled

2 Úvod Úvod Zpět na přehled Opel Meriva 08/2011 Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložná schránka... 58 Přístroje a ovládací prvky... 79 Osvětlení... 111 Klimatizace... 120 Řízení

Více

OPEL CORSA. Uživatelská příručka

OPEL CORSA. Uživatelská příručka OPEL CORSA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložné prostory... 53 Přístroje a ovládací prvky... 71 Osvětlení... 100 Klimatizace...

Více

OPEL CORSA. Uživatelská příručka

OPEL CORSA. Uživatelská příručka OPEL CORSA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 35 Úložná schránka... 53 Přístroje a ovládací prvky... 71 Osvětlení... 100 Klimatizace...

Více

2 Úvod Úvod Zpět na přehled

2 Úvod Úvod Zpět na přehled Opel Zafira 08/2011 Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 26 Sedadla, zádržné prvky... 43 Úložná schránka... 67 Přístroje a ovládací prvky... 78 Osvětlení... 111 Klimatizace... 119 Řízení

Více

Technická specifika zboží

Technická specifika zboží Technická specifika zboží Příloha č. 2 zadávací dokumentace 1 ks automobilu ve specifikaci: Model: typ: provedení: automobil osobní silniční vyšší střední třída; sedan; počet dveří: minimálně 4; počet

Více

Quick GUIDE Web EDITION

Quick GUIDE Web EDITION v40 Cross country Quick GUIDE Web EDITION VÍTEJTE VE VAŠEM NOVÉM VOLVU! Poznávání nového vozu je vzrušující zážitek. Prohlédněte si tohoto Quick Guide a seznamte se rychle a snadno s některými z nejběžnějších

Více

Hamletovygumy.net HPS 840 NEW (H) Uživatelský návod CZ. PATROL LINE - CAN BUS Budoucnost v současnosti

Hamletovygumy.net HPS 840 NEW (H) Uživatelský návod CZ. PATROL LINE - CAN BUS Budoucnost v současnosti HPS 840 NEW (H) Uživatelský návod CZ PATROL LINE - CAN BUS Budoucnost v současnosti popis systému HPS 840 je autoalarm určený pro motorová vozidla s dálkově ovládaným centrálním zamykáním a s 12V napájecím

Více

MODULÁRNÍ AUTOALARM UŽIVATELSKÝ MANUÁL. www.levnealarmy.cz

MODULÁRNÍ AUTOALARM UŽIVATELSKÝ MANUÁL. www.levnealarmy.cz MODULÁRNÍ AUTOALARM UŽIVATELSKÝ MANUÁL www.levnealarmy.cz Dálkový ovladač Tlačítko Alarm zapnutý Alarm vypnutý Zapnuté zapalování I - krátký stisk Zapnutí alarmu Zapnutí alarmu II - krátký stisk Vypnutí

Více

OPEL Movano. Obsluha, bezpeènost, údržba POUZE MOTOROVÁ NAFTA EN 590!*

OPEL Movano. Obsluha, bezpeènost, údržba POUZE MOTOROVÁ NAFTA EN 590!* OPEL Movano POUZE MOTOROVÁ NAFTA EN 590!* Vznìtový motor Vašeho vozidla je vyvinut v souladu s nejnovìjšími poznatky automobilového výzkumu, pøedstavuje nejvyspìlejší technologii a technickou sofistikovanost,

Více

2014 Příručka uživatele Chevrolet Captiva M

2014 Příručka uživatele Chevrolet Captiva M Příručka uživatele Chevrolet Captiva - 2014 - Black plate (1,1) 2014 Příručka uživatele Chevrolet Captiva M Krátce......................... 1-1 Informace pro první jízdu...... 1-1 Klíče..........................

Více

Obsah POUZE MOTOROVÁ NAFTA EURO DIESEL EN 590!*

Obsah POUZE MOTOROVÁ NAFTA EURO DIESEL EN 590!* Obsah Úvod... 0-1 V krátkosti... 1-1 Klíče, dveře a okna... 2-1 Sedadla, zádržné prvky... 3-1 Úložná schránka... 4-1 Přístroje a ovládací prvky... 5-1 Osvětlení... 6-1 Informační systém... 7-1 Klimatizace...

Více

Školení KB 8 a jízdní zkoušky Řízení kvality Kvasiny GQK

Školení KB 8 a jízdní zkoušky Řízení kvality Kvasiny GQK Školení KB 8 a jízdní zkoušky Školení KB 8 a jízdní zkoušky Bezpečnost na dráze Kontrolky: Tlak motorového oleje Množství motorového oleje Elektrohydraulické servořízení Elektromechanické servořízení Teplota,

Více

CITROËN JUMPY Návod k obsluze

CITROËN JUMPY Návod k obsluze CITROËN JUMPY Návod k obsluze CITROËN CITROËN doporučuje Inovované pevné partnerství Již 35 let vyvíjí společně partneři CITROËN a TOTAL motory a maziva s použitím nejmodernějších technologií. Optimální

Více

Obsah Strana. Volvo Car Corporation

Obsah Strana. Volvo Car Corporation Obsah Strana V tomto manuálu budou popsány vedle základního vybavení také prvky výbavy na přání i alternativní varianty, např. mechanická nebo automatická převodovka. V některých zemích jsou určité prvky

Více

OPEL AMPERA. Uživatelská příručka

OPEL AMPERA. Uživatelská příručka OPEL AMPERA Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 20 Sedadla, zádržné prvky... 36 Úložná schránka... 54 Přístroje a ovládací prvky... 62 Osvětlení... 93 Klimatizace...

Více

SPY 10. Automobilový zabezpečovací systém

SPY 10. Automobilový zabezpečovací systém SPY 10 Automobilový zabezpečovací systém Uživatelská příručka Před prvním použitím zabezpečovacího systému si pečlivě přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby. 1 Obsah Tlačítka

Více

Obsah Podrobný abecední seznam najdete na konci tohoto návodu k obsluze. Kapitola

Obsah Podrobný abecední seznam najdete na konci tohoto návodu k obsluze. Kapitola Obsah Podrobný abecední seznam najdete na konci tohoto návodu k obsluze Kapitola V tomto manuálu budou popsána vedle základního vybavení také prvky výbavy na přání i alternativní varianty, např. mechanická

Více

Obsah. Volvo Car Corporation

Obsah. Volvo Car Corporation V tomto manuálu budou popsány vedle základního vybavení také prvky výbavy na přání i alternativní varianty, např. mechanická nebo automatická převodovka. V některých zemích jsou určité prvky výbavy přímo

Více

Opel Vivaro Uživatelská příručka

Opel Vivaro Uživatelská příručka Opel Vivaro Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 18 Sedadla, zádržné prvky... 32 Úložná schránka... 55 Přístroje a ovládací prvky... 60 Osvětlení... 80 Klimatizace...

Více

Modulární autoalarm www.levnealarmy.cz

Modulární autoalarm www.levnealarmy.cz Modulární autoalarm www.levnealarmy.cz DÁLKOVÝ OVLADAČ Tlačítko Obrázek Funkce Podmínka zapnutí a uzamknutí dveří alarm je vypnutý 1 vyhledání auta se zvukem alarm je zapnutý ukončení poplachu je spuštěný

Více

Pohon garážových vrat

Pohon garážových vrat Hněvkovského 30/65, 61700 Brno-Komárov Pohon garážových vrat Instalační a uživatelský manuál Upozornění: je důležité pro bezpečnost všech osob, kteří instalují a používají tento pohon garážových vrat,

Více

Odemykání a otevírání

Odemykání a otevírání ŠKODA Superb Tato brožura slouží k rychlému seznámení s některými funkcemi vozidla. Nenahrazuje Návod k obsluze vozidla a Návod k obsluze infotainmentu, protože neobsahuje všechny informace o obsluze,

Více

Instalační a uživatelský manuál

Instalační a uživatelský manuál Instalační a uživatelský manuál - 2 - FUNKCE A MOŽNOSTI ALARMU: Dálkové ovládání centrálního zamykání 30 100m (záleží na umístění řídící jednotky alarmu) Hlasitá/Tichá aktivace alarmu Funkce Panic Vyhledání

Více

UZÁVĚRKA DIFERENCIÁLU

UZÁVĚRKA DIFERENCIÁLU Tato kapitola se zabývá vybavením vašeho traktoru, které zvyšuje jeho výkon na poli. UZÁVĚRKA DIFERENCIÁLU VÝSTRAHA: Nejezděte po silnicích, nebo vysokou rychlostí kdekoli, se zapnutou uzávěrkou diferenciálu.

Více

Zabezpečovací systém určený k montáži do nákladních vozidel

Zabezpečovací systém určený k montáži do nákladních vozidel SE545 Zabezpečovací systém určený k montáži do nákladních vozidel Uživatelská příručka 1. Úvod Vážený zákazníku, děkujeme, že jste si zakoupil náš výrobek. Tento zabezpečovací systém představuje velký

Více

Zabezpečovací systém určený k montáži do nákladních vozidel

Zabezpečovací systém určený k montáži do nákladních vozidel SE545 Zabezpečovací systém určený k montáži do nákladních vozidel Montážní příručka 1. Shéma zapojení 1.2 Popis vodičů Pin Barva vodiče Popis 1 Červený Napájení +24 V (pojistka 15 A) 2 Černý Zem 3 Černý

Více

Zabezpečovací systém pro motocykly

Zabezpečovací systém pro motocykly Zabezpečovací systém pro motocykly Uživatelská příručka Obsah Funkce zabezpečovacího systému... 2 Aktivace (spuštění) zabezpečovacího systému...2 Tichá aktivace (spuštění) zabezpečovacího systému...2 Deaktivace

Více

PŘÍLOHA TECHNICKÁ SPECIFIKACE :44 K ZADÁVACÍ DOKUMENTACI

PŘÍLOHA TECHNICKÁ SPECIFIKACE :44 K ZADÁVACÍ DOKUMENTACI PŘÍLOHA K ZADÁVACÍ DOKUMENTACI TECHNICKÁ SPECIFIKACE Osobní automobil, obchodní třída Terénní, kompaktní SUV 4x4 (pohon všech kol), pravostranný provoz Motor o výkonu min. 80 kw, max. objem motoru 2000

Více

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství.

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Mazda CX-5 Kč704,900 Barva karoserie a některé prvky interiéru/exteriéru

Více

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství.

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Mazda CX-5 Kč878,600 Barva karoserie a některé prvky interiéru/exteriéru

Více

SPY15 Zabezpečovací systém pro motocykly

SPY15 Zabezpečovací systém pro motocykly SPY15 Zabezpečovací systém pro motocykly Uživatelská příručka Obsah Tlačítka dálkového ovladače... 2 Funkce zabezpečovacího systému... 2 Spuštění a vypnutí zabezpečení...2 Dálkové nastartování a zhasnutí

Více

Quick GUIDE Web edition

Quick GUIDE Web edition XC60 Quick GUIDE Web edition VÍTEJTE VE VAŠEM NOVÉM VOLVU! Poznávání nového vozu je vzrušující zážitek. Prohlédněte si tohoto Quick Guide a seznamte se rychle a snadno s některými z nejběžnějších funkcí.

Více

OPEL MOVANO. Uživatelská příručka

OPEL MOVANO. Uživatelská příručka OPEL MOVANO Uživatelská příručka Obsah Úvod... 2 V krátkosti... 6 Klíče, dveře a okna... 19 Sedadla, zádržné prvky... 36 Úložné prostory... 58 Přístroje a ovládací prvky... 67 Osvětlení... 86 Klimatizace...

Více

NÁVOD NA POUŽITÍ PORTMAN CZ KEY. autoalarm s plovoucím kódem E27*97RA-01*1029*00

NÁVOD NA POUŽITÍ PORTMAN CZ KEY. autoalarm s plovoucím kódem E27*97RA-01*1029*00 NÁVOD NA POUŽITÍ PORTMAN CZ KEY autoalarm s plovoucím kódem E27*97RA-01*1029*00 OBSAH BALENÍ Řídící jednotka Dvojzónový otřesový snímač Siréna Signalizační LED Servisní tlačítko 2x dálkové ovladače 2x

Více

MA4 UŽIVATELSKÝ A MONTÁŽNÍ NÁVOD

MA4 UŽIVATELSKÝ A MONTÁŽNÍ NÁVOD Autoalarm MA4 UŽIVATELSKÝ A MONTÁŽNÍ NÁVOD Tlačítka dálkového ovladače: Aktivace Deaktivace Tichá aktivace Vyhledání vozu A. Aktivace: Stiskněte tlačítko, siréna jednou pípne, směrová světla jednou bliknou,

Více

EASY CAR. Zabezpečovací systém

EASY CAR. Zabezpečovací systém EASY CAR Zabezpečovací systém ez7, ez7k, ez7k+s, ez8 Montážní příručka Upozornění: tento návod je univerzální pro několik modelů, vámi zakoupený model nemusí obsahovat všechny součásti uvedené v tomto

Více

Zabezpečovací systém pro vozidla vybavená sběrnicí CAN a zabudovaným centrálním zamykáním na dálkové ovládání SE 525

Zabezpečovací systém pro vozidla vybavená sběrnicí CAN a zabudovaným centrálním zamykáním na dálkové ovládání SE 525 Zabezpečovací systém pro vozidla vybavená sběrnicí CAN a zabudovaným centrálním zamykáním na dálkové ovládání SE 525 Obsah 1 Ovládání a režimy systému 3 11 Aktivace zabezpečení3 12 Deaktivace zabezpečení

Více

SE 529. Zabezpečovací systém pro vozidla se zabudovaným centrálním zamykáním na dálkové ovládání

SE 529. Zabezpečovací systém pro vozidla se zabudovaným centrálním zamykáním na dálkové ovládání SE 529 Zabezpečovací systém pro vozidla se zabudovaným centrálním zamykáním na dálkové ovládání Obsah 1 Ovládání a režimy systému 3 11 Aktivace zabezpečení 3 12 Deaktivace zabezpečení (odbezpečení vozidla)

Více

Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy.

Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. v. 00 1. Upozornění Je naší povinností sdělit Vám,

Více

PŮVODNÍ NÁVOD K POUŽITÍ SVL-45

PŮVODNÍ NÁVOD K POUŽITÍ SVL-45 PŮVODNÍ NÁVOD K POUŽITÍ SVL-45 Obsah: 1. ÚVOD.. 3 2. BEZPEČNOSTNÍ UPOZORNĚNÍ. 3 2.1. Před jízdou 2.2. Při jízdě 3. POPIS JEDNOTLIVÝCH ČÁSTÍ 4. Ovládání.. 6 4.1. Ovládací panel 4.2. Ovládání stroje 4.3.

Více

ŠkodaRoomster DODATEK NÁVODU K OBSLUZE

ŠkodaRoomster DODATEK NÁVODU K OBSLUZE SIMPLY CLEVER ŠkodaRoomster DODATEK NÁVODU K OBSLUZE Technické změny 05/2008 Technické změny 1 Technické změny Úvod Tyto technické změny doplňují Návod k obsluze Roomster vydání 05.07 (dále jen Návod k

Více

Dìkujeme Vám a blahopøejeme k Vaší volbì.

Dìkujeme Vám a blahopøejeme k Vaší volbì. Dìkujeme Vám a blahopøejeme k Vaší volbì. Pøed použitím vozidla si peèlivì prostudujte tento návod. Obsahuje veškeré informace týkající se ovládání a vybavení vèetnì dùležitých doporuèení, která je nutno

Více

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství.

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Mazda CX-5 Kč946,800 Barva karoserie a některé prvky interiéru/exteriéru

Více

Návod k obsluze pro vlastníky FordMondeo. 100% Ford. 100% spokojenost.

Návod k obsluze pro vlastníky FordMondeo. 100% Ford. 100% spokojenost. Návod k obsluze pro vlastníky FordMondeo 100% Ford. 100% spokojenost. Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme

Více

SIMPLY CLEVER www.skoda-auto.cz NEŽ VYJEDETE. Než vyjedete Superb česky 11.2015 S75.5611.0A.15 3V0012701BD. ŠKODA Superb

SIMPLY CLEVER www.skoda-auto.cz NEŽ VYJEDETE. Než vyjedete Superb česky 11.2015 S75.5611.0A.15 3V0012701BD. ŠKODA Superb SIMPLY CLEVER www.skoda-auto.cz NEŽ VYJEDETE Než vyjedete Superb česky 11.2015 S75.5611.0A.15 3V0012701BD ŠKODA Superb Tato brožura slouží k rychlému seznámení s některými funkcemi vozidla. Nenahrazuje

Více

V této příručce pro majitele jsou popsány všechny verze vozu

V této příručce pro majitele jsou popsány všechny verze vozu Vážený zákazníku, děkujeme Vám, že jste si vybral vůz Alfa Romeo. Váš vůz Alfa 147 byl zkonstruován tak, aby Vám poskytl maximální úroveň bezpečnosti, komfortu a potěšení z jízdy, které jsou vlastní značce

Více

NEŽ VYJEDETE ŠKODA Superb

NEŽ VYJEDETE ŠKODA Superb SIMPLY CLEVER NEŽ VYJEDETE ŠKODA Superb Tato brožura slouží k rychlému seznámení s některými funkcemi vozidla. Nenahrazuje Návod k obsluze vozidla, protože neobsahuje všechny informace o obsluze, např.

Více

Používání této příručky

Používání této příručky Obsah Úvod...1 V krátkosti...3 Klíče, dveře a okna...17 Sedadla, zádržné prvky...35 Úložná schránka...59 Přístroje a ovládací prvky...71 Osvětlení...107 Informační a zábavný systém...115 Klimatizace...185

Více

00:01-06. Produktové informace pro záchranné složky. Nákladní vozidla. Platí pro řadu P, G a R. Vydání 1. Scania CV AB 2009, Sweden

00:01-06. Produktové informace pro záchranné složky. Nákladní vozidla. Platí pro řadu P, G a R. Vydání 1. Scania CV AB 2009, Sweden 00:01-06 Vydání 1 cs Produktové informace pro záchranné složky Nákladní vozidla Platí pro řadu P, G a R 308 626 Scania CV AB 2009, Sweden Obsah Obsah Před prostudováním informací... 3 Otevření čelní masky...

Více

D-SPEED, řídící elektronika pro pohony posuvných bran řady IDEA

D-SPEED, řídící elektronika pro pohony posuvných bran řady IDEA D-SPEED, řídící elektronika pro pohony posuvných bran řady IDEA 1. Bezpečnostní předpisy Upozornění: Je přísně zakázáno, aby jakékoli opravy, montáž nebo seřizování prováděly nekvalifikované osoby. K zabránění

Více

Renault KADJAR. Uživatelská příručka

Renault KADJAR. Uživatelská příručka Renault KADJAR Uživatelská příručka výkony s vášní ELF je partner RRENAULT doporučuje ELF Partneři v automobilové hi-tech technologii Elf a Renault spojují své know-how na závodních okruzích i v městském

Více

Ceník platný od 1. července 2015

Ceník platný od 1. července 2015 Ceník platný od 1. července 2015 3050 kg 4,65 2422 (2624) x 1650 x 1353 5,19 2667 (2869) x 1650 x 1353 Ceník Mercedes-Benz třída V velkoprostorový osobní vůz (6-8 sedadel) V 200d K 1 070 245,- V 220d K

Více

QUICK GUIDE VÍTEJTE VE VAŠEM NOVÉM VOLVU! VOLVO C70

QUICK GUIDE VÍTEJTE VE VAŠEM NOVÉM VOLVU! VOLVO C70 VOLVO C70 QUICK GUIDE VÍTEJTE VE VAŠEM NOVÉM VOLVU! Poznávání nového vozu je vzrušující zážitek. Rychlý průvodce Vám umožní rychlé a snadné seznámení s nejběžnějšími funkcemi. Všechny varovné texty, další

Více

Obsah Na konci této příručky najdete abecedně seřazený rejstřík. Kapitola

Obsah Na konci této příručky najdete abecedně seřazený rejstřík. Kapitola Obsah Na konci této příručky najdete abecedně seřazený rejstřík. Kapitola Přístroje, spínače a ovládací prvky 1 Karosérie a interiér 2 Startování a jízda 3 V této příručce je popsáno jednak standardní

Více

FordFusion Návod k obsluze pro vlastníky. Feel the difference

FordFusion Návod k obsluze pro vlastníky. Feel the difference FordFusion Návod k obsluze pro vlastníky Feel the difference Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme právo na

Více

OBLOŽENÍ BOČNÍCH OTVÍRATELNÝCH ČÁSTÍ OBLOŽENÍ OTVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH VÝZTUHY A KLUZNICE PŘEDNÍCH SEDADEL

OBLOŽENÍ BOČNÍCH OTVÍRATELNÝCH ČÁSTÍ OBLOŽENÍ OTVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH VÝZTUHY A KLUZNICE PŘEDNÍCH SEDADEL Obložení a čalounění VNITŘNÍ OBLOŽENÍ KAROSERIE OBLOŽENÍ BOČNÍCH OTVÍRATELNÝCH ČÁSTÍ OBLOŽENÍ OTVÍRATELNÝCH ČÁSTÍ - KROMĚ BOČNÍCH VÝZTUHY A KLUZNICE PŘEDNÍCH SEDADEL VÝZTUHY ZADNÍCH SEDADEL OBLOŽENÍ PŘEDNÍHO

Více

Návod k použití a instalaci. Multifunkční trouba

Návod k použití a instalaci. Multifunkční trouba Návod k použití a instalaci Multifunkční trouba 1 2 3 1 Pečící funkce 6 Tlačítko 2 Ukazatel teploty 7 Tlačítko / Dětský zámek 3 Elektronické hodiny 8 Zapnout / Vypnout 4 Tlačítko teplota 9 Vnitřní osvětlení

Více

Kodování a přizpůsobení jednotek Fábia

Kodování a přizpůsobení jednotek Fábia Kodování a přizpůsobení jednotek Fábia 1. centrální řídící jednotka BSG (adresa 9) kódování (funkce 7) výbava aktivace funkce EKP (od 7/1) předčerpání paliva po otevření dveří hodnota 16384 zadní stěrač

Více

FORD MONDEO Rychlý průvodce

FORD MONDEO Rychlý průvodce FORD MONDEO Rychlý průvodce Informace, které obsahuje tato publikace, byly v okamžiku předání do tisku správné. Z důvodu dalšího vývoje si kdykoli vyhrazujeme právo na změnu specifikací, designu nebo výbavy

Více

NEŽ VYJEDETE ŠKODA Superb

NEŽ VYJEDETE ŠKODA Superb SIMPLY CLEVER NEŽ VYJEDETE ŠKODA Superb Tato brožura slouží k rychlému seznámení s některými funkcemi vozidla. Nenahrazuje Návod k obsluze vozidla a Návod k obsluze infotainmentu, protože neobsahuje všechny

Více

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství.

Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Standardní výbava Gratulujeme k vytvoření konfigurace Vašeho nového vozu Mazda. Zde naleznete standardní výbavu a vybrané doplňkové příslušenství. Mazda6 Kč827,800 Barva karoserie a některé prvky interiéru/exteriéru

Více

SPECIFIKACE VÝKONOVÉ CHARAKTERISTIKY OBSAZENÍ TLAČÍTEK DISPLEJ PROVOZ BEZPEČNOSTNÍ POKYNY NÁVOD K OBSLUZE

SPECIFIKACE VÝKONOVÉ CHARAKTERISTIKY OBSAZENÍ TLAČÍTEK DISPLEJ PROVOZ BEZPEČNOSTNÍ POKYNY NÁVOD K OBSLUZE DÁLKOVÉ OVLÁDÁNÍ CZ SPECIFIKACE VÝKONOVÉ CHARAKTERISTIKY OBSAZENÍ TLAČÍTEK DISPLEJ PROVOZ BEZPEČNOSTNÍ POKYNY 2 2 3 4 5 8 NÁVOD K OBSLUZE 1 INFORMACE 1. Před uvedením do provozu si prosím přečtěte tento

Více

Univerzální autoalarm s dálkovým startem PAS-51

Univerzální autoalarm s dálkovým startem PAS-51 Univerzální autoalarm s dálkovým startem PAS-51 Úvod Děkujeme za nákup autoalarmu PAS-51. Jde o zařízení umožňující střežit automobil pomocí otřesového čidla. Upozornění: Byť instalace zařízení nevyžaduje

Více

Ceník Mercedes-Benz třída V velkoprostorový osobní vůz (6-8 sedadel)

Ceník Mercedes-Benz třída V velkoprostorový osobní vůz (6-8 sedadel) 3050 kg 4,65 2422 (2624) x 1650 x 1353 5,19 2667 (2869) x 1650 x 1353 Ceník Mercedes-Benz třída V velkoprostorový osobní vůz (6-8 sedadel) 100 kw / 136 k Platné od 3. Března 2014 V 200 CDI K 1 035 155,-

Více

Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy.

Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. v. 00 NULOVÝ ŽIVÝ NULOVÝ ŽIVÝ Elpro 10 plus 1. Upozornění

Více

Servisní knížka. Verze 1.0. Rover 75 Rover 75 Tourer

Servisní knížka. Verze 1.0. Rover 75 Rover 75 Tourer Servisní knížka Verze 1.0 Rover 75 Rover 75 Tourer Vaše motorizace Výkon (PS) Točivý moment (N/m) 0-100 km (s) Maximální rychlost (km/h) Spotřeba (l/100 km) Výroba v letech Benzín 1.8 120 160 10.9 195

Více

NÁVOD K OBSLUZE EASYSTART SELECT OVLÁDACÍ PRVEK PRO NEZÁVISLÁ TOPENÍ EBERSPÄCHER A WORLD OF COMFORT TOPNÉ PŘÍSTROJE VOZIDEL TECHNICKÁ DOKUMENTACE

NÁVOD K OBSLUZE EASYSTART SELECT OVLÁDACÍ PRVEK PRO NEZÁVISLÁ TOPENÍ EBERSPÄCHER A WORLD OF COMFORT TOPNÉ PŘÍSTROJE VOZIDEL TECHNICKÁ DOKUMENTACE TOPNÉ PŘÍSTROJE VOZIDEL TECHNICKÁ DOKUMENTACE NÁVOD K OBSLUZE EASYSTART SELECT CS NÁVOD K OBSLUZE MONTÁŽNÍ POKYNY OVLÁDACÍ PRVEK PRO NEZÁVISLÁ TOPENÍ EBERSPÄCHER A WORLD OF COMFORT 2 TOPNÉ PŘÍSTROJE VOZIDEL

Více

MODUL DÁLKOVÉHO OVLÁDÁNÍ S PLOVOUCÍM KÓDEM

MODUL DÁLKOVÉHO OVLÁDÁNÍ S PLOVOUCÍM KÓDEM RC 302 2TN MODUL DÁLKOVÉHO OVLÁDÁNÍ S PLOVOUCÍM KÓDEM Uživatelský a montážní manuál CZ RC 302 2TN CZ MODUL DÁLKOVÉHO OVLÁDÁNÍ S PLOVOUCÍM KÓDEM OBSAH 1. Funkce dálkového ovladače... 3 2. Programování dálkových

Více

A/C DÁLKOVÝ OVLÁDAČ NÁVOD K OBSLUZE

A/C DÁLKOVÝ OVLÁDAČ NÁVOD K OBSLUZE A/C DÁLKOVÝ OVLÁDAČ NÁVOD K OBSLUZE NÁVOD K OBSLUZE ČEŠTINA OBSAH STRUČNÝ NÁVOD STRUČNÝ NÁVOD OBSAH 1. STRUČNÝ NÁVOD 1 Rychlý start 02 2 Displej 03 3 Tlačítko 04 4 Provoz 08 3 4 5 6 Posuvné dveře (uzavřené)

Více
