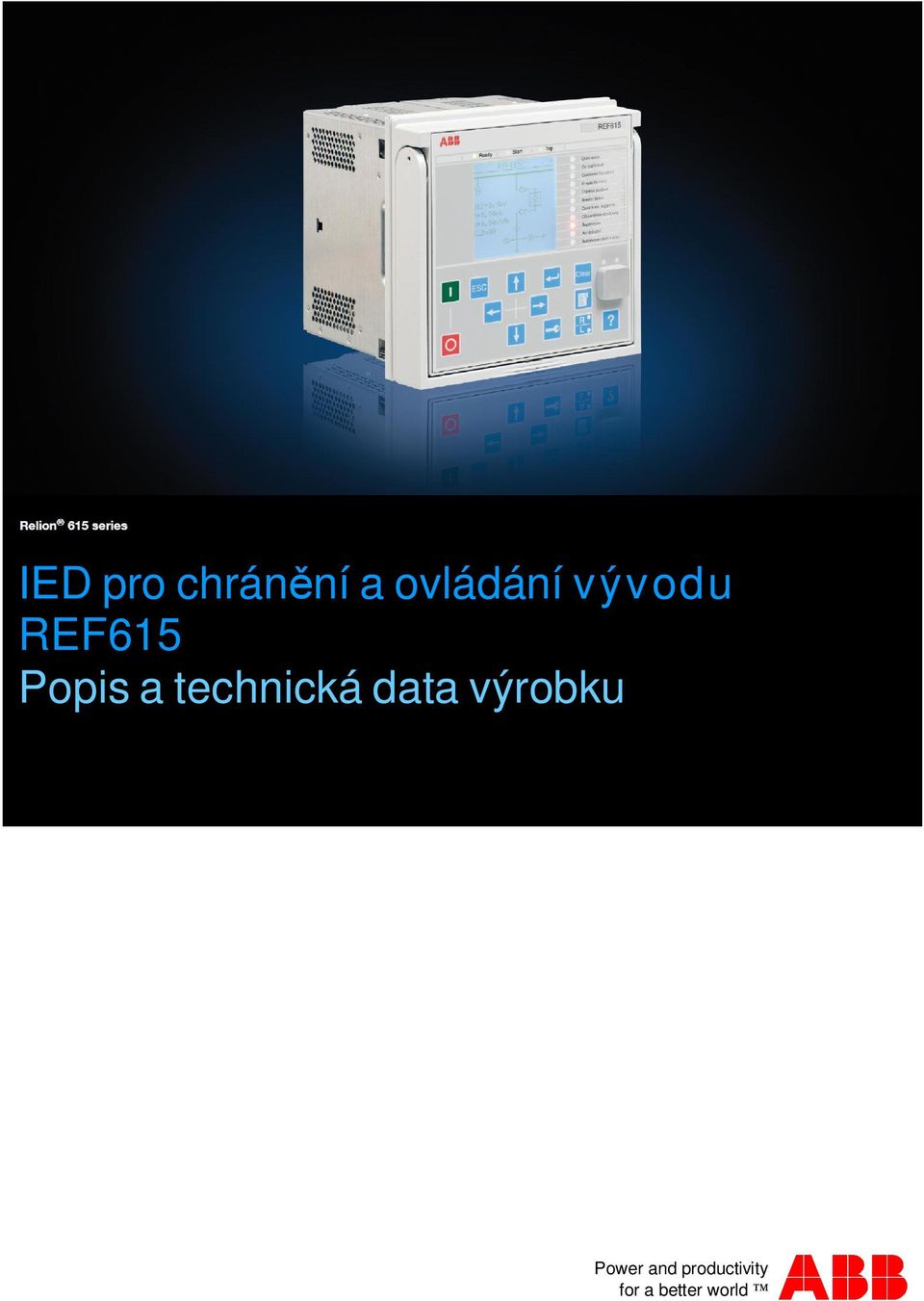

IED pro chrán ní a ovládání vývodu REF615 Popis a technická data výrobku
|
|
- Eva Klára Matějková
- před 9 lety
- Počet zobrazení:
Transkript
1 Popis a technická data výrobku Power and productivity for a better world
2 Obsah 1. Popis výrobku Standardní konfigurace Ochranné funkce Aplikace ešení podporovaná firmou ABB Ovládání icí funkce Poruchový zapisova Záznam zm nových stav (událostí) Zaznamenaná data Monitorování provozních podmínek Funkce kontroly vypínacího obvodu Funkce samo inné kontroly Funkce kontroly poruchy pojistek (jišt ní) Funkce kontroly proudového obvodu ístup k ovládání Vstupy a výstupy Stani ní komunikace Technická data Jednotka místního ovládání HMI Metody montáže Sk IED a zásuvný blok IED Volba IED a data pro objednávku íslušenství a data pro objednávku Nástroje Svorkovnicové výkresy Certifikáty Zkušební protokoly Reference Funkce, kódy a symboly Historie revize dokumentu Odmítnutí odpov dnosti (Disclaimer) Informace uvedené v tomto dokumentu mohou být zm ny bez p edb žného oznámení a tyto informace nelze považovat za závazky ze strany firmy ABB Oy. Firma ABB Oy nep ebírá žádnou odpov dnost za p ípadné chyby, které se mohou objevit v tomto dokumentu. Autorská práva firmy ABB Oy (Copyright 2011) Všechna práva jsou vyhrazena. Chrán né názvy (Trademarks) ABB je zaregistrovaný chrán ný název skupiny firem ABB Group. Všechny ostatní zna ky nebo názvy výrobk zmín né v tomto dokumentu mohou být chrán né obchodní známky (názvy), nebo registrované obchodní zna ky p íslušných držitel práv k t mto názv m, známkám nebo zna kám. 2 ABB
3 Vydáno: Revize: C 1. Popis výrobku IED (IED = Inteligentní elektronické za ízení) je specifické IED ur ené pro chrán ní, ovládání, m ení a monitorování vývod v rozvodnách energetických spole ností i v energetických systémech pr myslových podnik, v etn radiálních, okružních a zauzlených distribu ních sítí s distribuovanou výrobou i bez výroby elektrické energie. je jedním z výrobk produktové skupiny Relion firmy ABB a zárove je i sou ástí produktové ady 615 ur ené pro chrán ní a ovládání. Charakteristickými vlastnostmi výrobk ady 615 je jejich kompaktní provedení a výsuvné ešení. Výrobky ady 615 byly již od samého základu navrženy tak, aby pln využily potenciál standardu IEC pro komunikaci a vzájemnou sou innost za ízení ur eného pro automatizaci rozvoden. IED je ur eno p edevším pro chrán ní venkovních vedení a kabelových vývod v distribu ních sítích. IED je také možné použít pro záložní chrán ní v aplikacích, kde je požadován nezávislý a redundantní systém ochran. Podle zvolené standardní konfigurace je toto IED ipraveno a p izp sobeno pro chrán ní venkovních vedení a kabelových vývod v sítích s izolovaným nulovým bodem, v odporov uzemn ných sítích, v kompenzovaných i v ú inn uzemn ných sítích. Je-li standardní konfiguraci IED zadáno aplika specifické nastavení, je možné IED okamžit uvést do provozu. IED ady 615 podporují adu komunika ních protokol etn protokolu IEC s p enosem GOOSE zpráv a protokol IEC , Modbus i DNP3. 2. Standardní konfigurace IED je k dispozici v devíti standardních alternativních konfiguracích. Standardní konfiguraci signál je možné upravit prost ednictvím grafické signálové matice (Signal Matrix), nebo grafickou aplika ní funkcí nástroje PCM600 (Protection and Control IED Manager). Aplika ní konfigura ní funkce nástroje PCM600 krom toho podporuje i tvorbu vícevrstvých logických funkcí, které využívají r zné logické prvky v etn asových len a klopných obvod. Kombinací ochranných funkcí a funk ních logických blok je možné konfiguraci IED p izp sobit uživatelsky specifickým aplika ním požadavk m. Tabulka 1. Standardní konfigurace Popis Nesm rové nadproudové chrán ní, sm rové zemní chrán ní a ovládání vypína e Nesm rové nadproudové chrán ní, sm rové zemní chrán ní, monitorování provozních podmínek vypína e, ovládání vypína e a s dopl kovým I/O modulem ovládání dvou objekt sít Nesm rové nadproudové chrán ní, nesm rové zemní chrán ní a ovládání vypína e Nesm rové nadproudové chrán ní, nesm rové zemní chrán ní, monitorování provozních podmínek vypína e, ovládání vypína e a s dopl kovým I/O modulem ovládání dvou objekt sít Nesm rové nadproudové chrán ní, sm rové zemní chrán ní s m ením fázového nap tí, monitorování provozních podmínek vypína e a ovládání vypína e Sm rové nadproudové chrán ní, sm rové zemní chrán ní s m ením fázového nap tí, s podp ovou i p ep ovou ochranou, monitorování provozních podmínek vypína e a ovládání vypína e Sm rové nadproudové chrán ní, sm rové zemní chrán ní, ochranné a m icí funkce na bázi ení fázového nap tí, monitorování provozních podmínek vypína e, ovládání vypína e a senzorové vstupy Nesm rové nadproudové chrán ní, nesm rové zemní chrán ní, ochranné a m icí funkce na bázi ení fázového nap tí i frekvence, funkce kontroly synchronního stavu (Synchrocheck), monitorování provozních podmínek vypína e a ovládání vypína e Sm rové nadproudové chrán ní, sm rové zemní chrán ní, ochranné a m icí funkce na bázi ení fázového nap tí i frekvence, funkce kontroly synchronního stavu (Synchrocheck), monitorování provozních podmínek vypína e a ovládání vypína e Standardní konfigurace A B C D E F G H J ABB 3
4 Tabulka 2. Podporované funkce Funk nost A B C D E F G H J Ochranné funkce 1) ífázová nesm rová nadproudová ochrana, stupe s nižším nastavením, funkce. 1 ífázová nesm rová nadproudová ochrana, stupe s vyšším nastavením, funkce. 1 ífázová nesm rová nadproudová ochrana, stupe s vyšším nastavením, funkce. 2 ífázová nesm rová nadproudová ochrana, mžikový stupe, funkce. 1 ífázová sm rová nadproudová ochrana, stupe s nižším nastavením, funkce. 1 ífázová sm rová nadproudová ochrana, stupe s nižším nastavením, funkce. 2 ífázová sm rová nadproudová ochrana, stupe s vyšším nastavením Nesm rová zemní ochrana, stupe s nižším nastavením, funkce. 1 Nesm rová zemní ochrana, stupe s nižším nastavením, funkce. 2 Nesm rová zemní ochrana, stupe s vyšším nastavením, funkce ) 2) ) ) 2) ) ) 2) ) - Nesm rová zemní ochrana, mžikový stupe - - 2) 2) ) - Sm rová zemní ochrana, stupe s nižším nastavením, funkce. 1 Sm rová zemní ochrana, stupe s nižším nastavením, funkce. 2 Sm rová zemní ochrana, stupe s vyšším nastavením 2) 3) 2) 3) - - 2) 5) 2) 5) 2) 4) 2) 5) - 2) 3) 2) 3) - - 2) 5) 2) 5) 2) 4) 2) 5) - 2) 3) 2) 3) - - 2) 5) 2) 5) 2) 4) 2) 5) - Zemní admitan ní ochrana, funkce. 1 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) Zemní admitan ní ochrana, funkce. 2 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) Zemní admitan ní ochrana, funkce. 3 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) Zemní wattová ochrana, funkce. 1 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) Zemní wattová ochrana, funkce. 2 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) Zemní wattová ochrana, funkce. 3 o 2) 3) 6) o 2) 3) 6) - - o 2) 5) 6) o 2) 5) 6) o 2) 6) 7) - o 2) 5) 6) 4 ABB
5 Tabulka 2. Podporované funkce (pokra ování) Funk nost A B C D E F G H J Ochranné funkce 1) Ochrana p i p echodné / p erušované zemní poruše 3) 8) 3) 8) - - 3) 8) 3) 8) 3) 8) - - Zemní ochrana vyhodnocující harmonické složky - o 6) 8) 9) - o 6) 8) 9) - o 6) 8) 9) - - o 6) 8) 9) Nesm rová zemní ochrana (pro dvoufázové zemní poruchy), m ení s vypo tenou nulovou složkou I 0 Nadproudová ochrana vyhodnocující zp tnou složku proudu, funkce. 1 Nadproudová ochrana vyhodnocující zp tnou složku proudu, funkce. 2 10) 10) ) 10) 10) - 10) Ochrana p i fázové nevyváženosti ep ová ochrana vyhodnocující nulovou složku, funkce. 1 ep ová ochrana vyhodnocující nulovou složku, funkce. 2 ep ová ochrana vyhodnocující nulovou složku, funkce. 3 3) 3) - - 5) 5) 7) 5) 5) 3) 3) - - 5) 5) 7) 5) 5) 3) 3) - - 5) 5) 7) 5) 5) ífázová podp ová ochrana, funkce ífázová podp ová ochrana, funkce ífázová podp ová ochrana, funkce ífázová p ep ová ochrana, funkce ífázová p ep ová ochrana, funkce ífázová p ep ová ochrana, funkce Podp ová ochrana vyhodnocující souslednou složku, funkce. 1 ep ová ochrana vyhodnocující zp tnou složku, funkce Frekven ní ochrana, funkce Frekven ní ochrana, funkce Frekven ní ochrana, funkce ífázová ochrana proti tepelnému p etížení vývod, kabel a distribu ních transformátor - Ochrana p i selhání vypína e ífázová funkce detekce zapínacího proudu ABB 5
6 Tabulka 2. Podporované funkce (pokra ování) Funk nost A B C D E F G H J Ochranné funkce 1) Hlavní vypnutí, funkce. 1 Hlavní vypnutí, funkce. 2 Záblesková ochrana, funkce. 1 o o o o Záblesková ochrana, funkce. 2 o o o o Záblesková ochrana, funkce. 3 o o o o Ovládací funkce Ovládání vypína e Ovládání odpojova e, funkce. 1-9) - 9) 9) 9) 9) 9) 9) Ovládání odpojova e, funkce. 2-9) - 9) 9) 9) 9) 9) 9) Ovládání uzem ova e - 9) - 9) 9) 9) 9) 9) 9) Indikace polohy odpojova e, funkce Indikace polohy odpojova e, funkce. 2-9) - 9) 9) 9) 9) 9) 9) Indikace polohy odpojova e, funkce. 3-9) - 9) 9) 9) 9) 9) 9) Indikace uzem ova e, funkce Indikace uzem ova e, funkce. 2-9) - 9) 9) 9) 9) 9) 9) Funkce automatického op tného zapnutí o o o o Funkce kontroly synchronního a nap ového stavu (Synchrocheck, Energizing check) Funkce monitorování provozních podmínek Monitorování provozních podmínek vypína e - - Kontrola vypínacího obvodu, funkce. 1 Kontrola vypínacího obvodu, funkce. 2 Funkce kontroly proudového obvodu Funkce kontroly poruchy pojistek (jišt ní) Funkce monitorování kvality energie Monitorování celkového zkreslení odebíraného proudu, funkce. 1 Monitorování celkového harmonického zkreslení nap tí, funkce ) ) Monitorování zm n nap tí, funkce ) 6 ABB
7 Tabulka 2. Podporované funkce (pokra ování) Funk nost A B C D E F G H J icí funkce Poruchový zapisova ení t ífázového proudu, funkce. 1 ení složek proudu ení nulové složky proudu, funkce. 1 ení t ífázového nap tí ení nulové složky nap tí ení složek nap tí ífázové m ení výkonu a energie, v etn m ení iníku ení frekvence = funkce je k dispozici, o = lze objednat jako dopl kovou funkci 1) Nejvyšší íslo p íslušné ochranné funkce reprezentuje po et dostupných identických funk ních blok ve standardní konfiguraci. Odpovídající stupe ochranné funkce je možné aktivovat nastavením aplika specifického parametru funkce. 2) Vyhodnocení složky I 0 je volitelné parametrem. Složka I 0 je standardn m ena. 3) Vždy je použita m ená složka U 0. 4) Složka U 0 je vypo tena a zp tná složka nap tí je volitelná parametrem. Složka U 0 je standardn vypo tena. 5) Vyhodnocení složky U 0 je volitelné parametrem. Složka U 0 je standardn m ena. 6) Jako dopl kové vybavení je možné objednat jednu z následujících funkcí: Zemní admitan ní ochranu, zemní wattovou ochranu nebo zemní ochranu vyhodnocující harmonické složky. Toto dopl kové vybavení je k dispozici navíc k existující zemní ochran vodní konfigurace. Dopl ková zemní admitan ní ochrana i zemní wattová ochrana mají v IED již p eddefinované konfigurace. Dopl ková zemní ochrany lze nastavit do aktivního nebo neaktivního stavu. 7) Vždy je použita vypo tená složka U 0. 8) Vždy je použita m ená složka I 0. 9) Funkce je k dispozici v IED i v nástroji SMT (Signal Matrix Tool), ale není p ipojena k žádné logice. 10) Vyhodnocení složky I 0 je volitelné parametrem. Složka I 0 je standardn vypo tena. 11) Toto dopl kové vybavení obsahuje funkci monitorování celkového zkreslení odebíraného proudu, funkci monitorování celkového harmonického zkreslení nap tí a funkci monitorování zm n nap tí. ABB 7

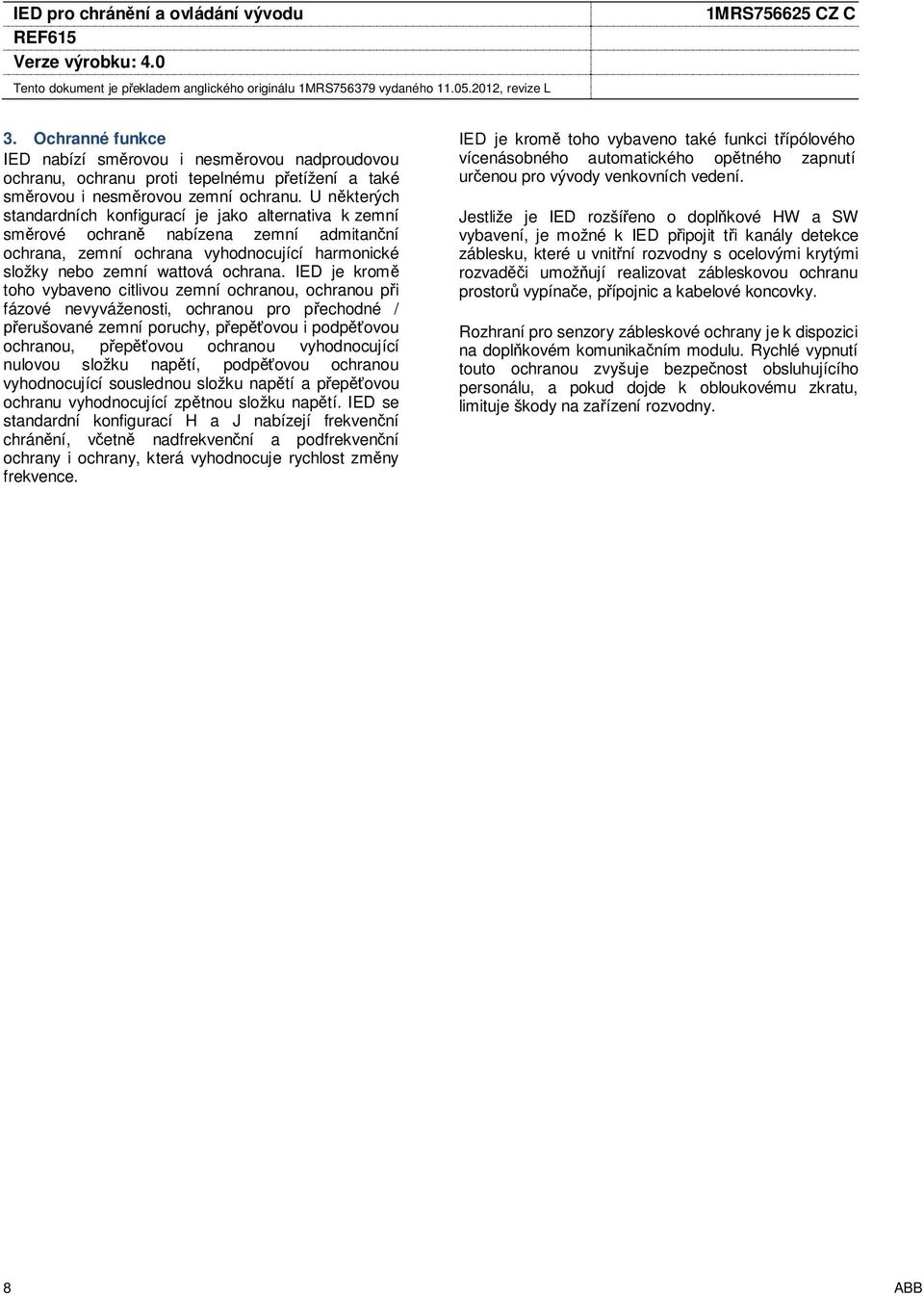

8 3. Ochranné funkce IED nabízí sm rovou i nesm rovou nadproudovou ochranu, ochranu proti tepelnému p etížení a také sm rovou i nesm rovou zemní ochranu. U n kterých standardních konfigurací je jako alternativa k zemní sm rové ochran nabízena zemní admitan ní ochrana, zemní ochrana vyhodnocující harmonické složky nebo zemní wattová ochrana. IED je krom toho vybaveno citlivou zemní ochranou, ochranou p i fázové nevyváženosti, ochranou pro p echodné / erušované zemní poruchy, p ep ovou i podp ovou ochranou, p ep ovou ochranou vyhodnocující nulovou složku nap tí, podp ovou ochranou vyhodnocující souslednou složku nap tí a p ep ovou ochranu vyhodnocující zp tnou složku nap tí. IED se standardní konfigurací H a J nabízejí frekven ní chrán ní, v etn nadfrekven ní a podfrekven ní ochrany i ochrany, která vyhodnocuje rychlost zm ny frekvence. IED je krom toho vybaveno také funkci t ípólového vícenásobného automatického op tného zapnutí ur enou pro vývody venkovních vedení. Jestliže je IED rozší eno o dopl kové HW a SW vybavení, je možné k IED p ipojit t i kanály detekce záblesku, které u vnit ní rozvodny s ocelovými krytými rozvad i umož ují realizovat zábleskovou ochranu prostor vypína e, p ípojnic a kabelové koncovky. Rozhraní pro senzory zábleskové ochrany je k dispozici na dopl kovém komunika ním modulu. Rychlé vypnutí touto ochranou zvyšuje bezpe nost obsluhujícího personálu, a pokud dojde k obloukovému zkratu, limituje škody na za ízení rozvodny. 8 ABB
9 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky (dopl ková funkce zemní ochrany vyhodnocující harmonické složky je dostupná v konfiguraci B) Obr. 1. P ehled ochranných funkcí standardní konfigurace A a B ABB 9
10 1) Dopl kové vybavení 2) Dopl ková funkce zemní ochrany vyhodnocující harmonické složky je dostupná v konfiguraci D Obr. 2. P ehled ochranných funkcí standardní konfigurace C a D 10 ABB
11 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky Obr. 3. P ehled ochranných funkcí standardní konfigurace E ABB 11
12 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky Obr. 4. P ehled ochranných funkcí standardní konfigurace F 12 ABB
13 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana nebo zemní wattová ochrana 3) Rogowského cívka 4) Nap ový d li 5) Sou tový transformátor proudu Obr. 5. P ehled ochranných funkcí standardní konfigurace G ABB 13
14 1) Dopl kové vybavení Obr. 6. P ehled ochranných funkcí standardní konfigurace H 14 ABB
15 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky Obr. 7. P ehled ochranných funkcí standardní konfigurace J ABB 15
16 4. Aplikace IED pro chrán ní vývodu lze dodat bu se sm rovou, nebo s nesm rovou zemní ochranou. Zemní sm rová ochrana je používána p edevším v sítích s izolovaným nulovým bodem nebo také v kompenzovaných sítích, zatímco zemní nesm rová ochrana je ur ena pro ú inn uzemn né nebo nízkoimpedan uzemn né sít. IED je také možné použít pro chrán ní kruhových a zauzlených distribu ních sítí i v radiálních sítí s distribuovanou výrobou elektrické energie. Pro vývod vybavený fázovými transformátory proudu, sou tovým transformátorem proudu a m ením nulové složky nap tí jsou ur eny standardní konfigurace A a B, které nabízejí zemní sm rovou ochranu. Nulová složka proudu je vypo tena z hodnot fázových proud a m že být použita pro zemní ochranu, která chrání aplikaci p i dvoufázových zemních poruchách. IED je krom toho vybaveno funkcí, která vyhodnocuje p echodné / erušované zemní poruchy. Standardní konfigurace C a D nabízejí zemní nesm rovou ochranu pro vývody, které jsou vybaveny fázovými transformátory proudu. Nulová složka proudu pot ebná pro zemní ochranu je odvozena z m ených fázových proud. Je-li to v p íslušné aplikaci možné, lze pro m ení nulové složky proudu použít sou tový transformátor proudu. Toto m ení je vhodné speciáln v aplikacích, kde je požadována citlivá zemní ochrana. Standardní konfigurace E a F nabízejí zemní sm rovou ochranu s m ením fázového nap tí i s m ením nulové složky nap tí. Standardní konfigurace E a F krom toho disponují funkcí kontroly proudového obvodu a funkcí kontroly poruchy pojistek (jišt ní), která se použije u ívod s m ením nap tí na p ípojnicích. Konfigurace F ve srovnání se standardní konfigurací E nabízí navíc nadproudovou sm rovou ochranu, p ep ovou ochranu i podp ovou ochranu, podp ovou ochranu vyhodnocující souslednou složku nap tí, p ep ovou ochranu vyhodnocující zp tnou složku nap tí a ep ovou ochranu vyhodnocující nulovou složku nap tí. U standardní konfigurace G je k dispozici jeden klasický vstup pro nulový proud (Io) a t i vstupy pro ipojení t í kombinovaných senzor prost ednictvím konektor RJ-45. Vstupy pro senzory umož ují IED použít v kompaktních rozvodnách vysokého nap tí s omezeným prostorem pro instalaci b žných m icích transformátor, u kterých je nutné použít technologii icích senzor. Kompaktní rozvodny vysokého nap tí, jako jsou nap íklad ABB rozvodny typu Safe Ring a Safe Plus, jsou navrženy pro aplikace kompaktních sekundárních rozvoden, elektráren s v trnými turbínami, malé pr myslové instalace a rozsáhlé systémy budov. Jako alternativa ke kombinovaným senzor m mohou být u této konfigurace použity také samostatné proudové a nap ové senzory dopln né adaptéry. Tyto adaptéry také umož ují použít senzory s dvojitými BNC konektory. U standardní konfigurace H je k dispozici nesm rová nadproudová a nesm rová zemní ochrana a ochranné i ící funkce, které pracují na bázi m ení fázového nap tí i frekvence. Nabízená funk nost této standardní konfigurace p edur uje její použití v pr myslových energetických systémech s vlastní výrobou elektrické energie, a/nebo v systémech, u kterých je energie odebírána z distribu ní sít. IED se standardní konfigurací H, které je dopln no o funkci kontroly synchronního stavu (Synchrocheck), zajiš uje bezpe né propojení dvou sítí. U standardní konfigurace J je k dispozici sm rová nadproudová a sm rová zemní ochrana a ochranné i ící funkce, které pracují na bázi m ení fázového nap tí i frekvence. Nabízená funk nost této standardní konfigurace p edur uje její použití v pr myslových energetických systémech s vlastní výrobou elektrické energie, a/nebo v systémech, u kterých je energie odebírána z distribu ní sít. IED se standardní konfigurací J, které je dopln no o funkci kontroly synchronního stavu (Synchrocheck), zajiš uje bezpe né propojení dvou sítí. Standardní konfigurace J také disponuje dopl kovými funkcemi monitorování kvality energie, které umož ují monitorovat a detekovat proudové i nap ové harmonické složky a krátkodobé poruchy v systému. Jako dopl kové vybavení je možné objednat jednu z následujících funkcí: Zemní admitan ní ochranu, zemní ochranu vyhodnocující harmonické složky nebo zemní wattovou ochranu. Funkce zemní admitan ní ochrany a zemní wattové ochrany jsou k dispozici u standardních konfigurací A, B, E, F, G a J. Zemní ochrana vyhodnocující harmonické složky je k dispozici u standardních konfigurací B, D, F a J. Zemní admitan ní ochrana zajiš uje správné p sobení a vypínání zemní ochrany i v situacích, kdy u aplikace není k dispozici informace o p ipojení Petersenovy tlumivky. 16 ABB
17 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky (dopl ková funkce zemní ochrany vyhodnocující harmonické složky je dostupná v konfiguraci B) Obr. 8. Nadproudové a zemní chrán ní rozvodny ešené IED se standardní konfigurací A nebo B a p íslušnými dopl kovými funkcemi (opcemi). Nepoužité ochranné funkce v poli p ívodu nejsou vybarveny a funk ní bloky jsou ohrani eny árkovanými árami. IED jsou vybaveny dopl kovými funkcemi zábleskové ochrany, které umož ují implementovat systém rychlé a selektivní zábleskové ochrany v celé rozvodn. ABB 17
18 1) Dopl kové vybavení 2) Dopl ková funkce zemní ochrany vyhodnocující harmonické složky je dostupná v konfiguraci D Obr. 9. Nadproudové a zemní chrán ní rozvodny ešené IED se standardní konfigurací C nebo D a p íslušnými dopl kovými funkcemi (opcemi). Nepoužité ochranné funkce v poli p ívodu nejsou vybarveny a funk ní bloky jsou ohrani eny árkovanými árami. Ochrana p ípojnic pracuje na principu blokování, kdy popud nadproudové ochrany ve vývodu vysílá blokovací signál na mžikový stupe nadproudové ochrany v p ívodu. V p ípad, že tento blokovací signál není aktivován, je nadproudovou ochranou p ívodu vypnuta interní porucha v rozvodn (na ípojnicích). 18 ABB
19 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky Obr. 10. Chrán ní a ovládání dvou p ívod rozvodny ešené IED se standardní konfigurací F. Zapnutím spína e p ípojnic je možné oba p ívody spojit paraleln. Pro selektivní nadproudové chrán ní je nutné použít sm rové nadproudové stupn. Prost ednictvím p ep ových stup ochran, které vyhodnocují nulovou složku nap tí, je vytvo eno a implementováno hlavní chrán ní p ípojnic i záložní chrán ní vývod z rozvodny. Fázové podp ové i p ep ové ochrany je možné použít pro vypínání, nebo pouze pro pot eby signalizace. ABB 19
20 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana nebo zemní wattová ochrana 3) Rogowského cívka 4) Nap ový d li 5) Sou tový proudový transformátor Obr. 11. Chrán ní a ovládání typické kompaktní rozvodny vysokého nap tí ešené IED se standardní konfigurací G. Fázová nap tí i fázové proudy jsou m eny kombinovanými senzory, které pracují na principu proudového senzoru s Rogowského cívkou a nap ového senzoru s d li em nap tí. Zemní proud je m en klasickým kabelovým sou tovým transformátorem proudu. 20 ABB
21 1) Dopl kové vybavení 2) Krom zemní sm rové ochrany je k dispozici i dopl ková zemní admitan ní ochrana, zemní wattová ochrana nebo zemní ochrana vyhodnocující harmonické složky Obr. 12. Chrán ní a ovládání vývodu ešené IED se standardní konfigurací J. ABB 21
22 Vývod uvedený na Obr. 12 propojuje stranu napájení energetické spole nosti s místní výrobnou elektrické energie. Aby bylo zajišt no selektivní nadproudové chrán ní, je nutné použít sm rovou nadproudovou ochranu. Funkce kontroly synchronního stavu (Synchrocheck) brání zapnutí vypína e v p ípad, že ob ásti sít nejsou provozovány synchronn. 5. ešení podporovaná firmou ABB IED firmy ABB ady 615, která jsou ur ena pro chrán ní i ovládání, jsou spolu s ídicí jednotkou pro automatizaci sít COM600 základem pro spolehlivou distribuci elektrické energie v systémech jak energetických, tak i pr myslových spole ností, a tento koncept je pln v souladu se standardem IEC Aplikace sad sjednocujících program (Connectivity Packages), které obsahují kompilace SW program, IED specifické informace, v etn vzorových jednopólových schémat, i komplexní datový model IED spolu se seznamy parametr a událostí (zm nových stav ), usnad ují a zefektiv ují systémový inženýring IED firmy ABB. Prost ednictvím nástroje PCM600 (Protection and Control IED Manager) a p íslušných sad sjednocujících program je možné IED snadno konfigurovat a tato IED integrovat do ídicí jednotky pro automatizaci sít COM600 nebo do systému ovládání a ízení sít MicroSCADA Pro. IED ady 615 nabízí podporu standardu IEC etn horizontálního p enosu binárních a analogových zpráv GOOSE. P i porovnání s tradi ním modelem, kdy jsou signály za ízení propojeny vodi i, nabízí komunikace 'peer-to-peer' (komunikace mezi funk ními jednotkami stejné vrstvy), realizovaná prost ednictvím spínané Ethernetové sít LAN, moderní a víceú elovou platformu chrán ní energetického systému. Mezi významné a typické vlastnosti tohoto konceptu chrán ní, který umož uje skute nou a plnou implementaci standardu pro automatizaci rozvoden IEC 61850, pat í rychlá a na bázi SW program pracující komunikace, trvalá kontrola integrity systému ochran i komunika ního systému a zna ná flexibilita p i zm konfigurace a i modernizaci systému. Za ízení COM600 instalované na úrovni rozvodny využívá kompletní data z IED na této úrovni nabízí vyšší funk nost. COM600 zajiš uje rozhraní ovládání HMI, které pracuje na bázi webového prohlíže e, a izp sobivý grafický displej ur ený pro vizualizaci jednopólových mimických schémat i konceptu ešení jednotlivých polí rozvodny. Funk nost jednopólových schémat (SLD = Single Line Diagram) je speciáln vhodná pro aplikace, kdy jsou použita IED ady 615 bez dopl kového vybavení funkcí pro zobrazení jednopólového schématu. Webové rozhraní HMI COM600 krom toho nabízí p ehled o celé rozvodn, etn IED specifických jednopólových schémat, a zajiš uje p ístup k p íslušným informacím. Webové rozhraní HMI umož uje také dálkový p ístup k za ízení rozvodny a k vlastnímu procesu, a tím zvyšuje i bezpe nost obsluhy. COM600 je krom toho možné použít jako místní datové úložišt pro technickou dokumentaci rozvodny a také pro uložení dat sít, která jsou získána a p enesena z IED. Shromážd ná data sít umož ují provést rozsáhlou analýzu poruch v síti a zpracovat p íslušné záznamy. P i t chto analýzách jsou použita historická data i záznamy zm nových stav (událostí) zpracované za ízením COM600. Tato historická data je možné použít pro p esné monitorování chování procesu a hodnoty t chto historických dat lze použít pro výpo ty odezvy za ízení v reálném ase. Kombinování asov definovaných dat procesních m ení a zm nových stav (událostí) získaných b hem provozu a údržby umožní uživateli získat informace o dynamice procesu. Za ízení COM600 je také možné použít ve funkci komunika ní brány (Gateway), která zajiš uje nep erušované spojení mezi IED na úrovni rozvodny a systémy na úrovni ovládání a ízení sít MicroSCADA Pro, nebo systémy ízení proces 800xA. Tabulka 3. ešení podporovaná firmou ABB Produkt Verze ídicí jednotka pro automatizaci sít COM nebo verze vyšší Systém MicroSCADA Pro SYS FP1 nebo verze vyšší Systém 800xA 5.0 Service Pack 2 22 ABB
23 Obr. 13. P íklad energetického systému, v kterém jsou použita IED ady 615, ídicí jednotka pro automatizaci sít COM600 a systém MicroSCADA Obr. 14. P íklad energetického systému, v kterém jsou použita IED ady 615, ídicí jednotka pro automatizaci sít COM600 a systém 800xA 6. Ovládání V IED je integrována funkce ur ená pro ovládání vypína e prost ednictvím jednotky HMI na elním panelu nebo prost ednictvím povel dálkového ízení. Krom bloku pro ovládání vypína e je IED vybaveno i dv ma bloky ízení, které jsou ur eny pro ovládání odpojova e s motorovým pohonem, nebo pro ovládání podvozku vypína e a pro indikaci poloh chto prvk. ABB 23
24 IED dále nabízí jeden blok ízení, který je ur en pro ovládání jednoho uzem ova e s motorovým pohonem a pro indikaci jeho polohy. Pro každé ízené a ovladatelné primární za ízení musí být v IED k dispozici dva fyzické binární vstupy a dva fyzické binární výstupy. Po et nepoužitých, tj. neobsazených binárních vstup a binárních výstup, se u jednotlivých IED m ní a je závislý na zvolené standardní konfiguraci. N které standardní konfigurace krom toho také nabízejí dopl kové HW moduly, které zvyšují po et dostupných binárních vstup a výstup. V následující tabulce je uveden po et volných (voln dostupných) binárních vstup a binárních výstup pro každou standardní konfiguraci IED. Tabulka 4. Po et ovladatelných objekt (dopln ných k ovládání vypína e) Standardní konfigurace Dopl kový binární I/O (vstupn /výstupní) modul Volné vstupy (BI) Volné výstupy (SO) Ovladatelné objekty (dopln né k ovládání vypína e) A B C D E F G H J V p ípadech, kdy u zvolené standardní konfigurace není po et dostupných binárních vstup a/nebo výstup dostate ný, je doporu eno použít následující alternativní ešení: Modifikovat zvolenou standardní konfiguraci IED tak, aby tam, kde je to aplikovatelné, byly uvoln ny které binární vstupy nebo výstupy, které byly vodn konfigurovány pro jiné ú ely Integrovat k IED externí vstupn / výstupní (I/O) modul, jako nap íklad modul RIO600. Binární vstupy a výstupy externího I/O modulu je možné použít pro binární signály, které jsou u dané aplikace asov mén kritické. Tato integrace umož uje ve standardní konfiguraci IED uvolnit které p vodn funk vyhrazené binární vstupy i výstupy. U binárních výstup IED, které jsou zvoleny pro ovládání primárního za ízení, musí být pe liv ov ena vhodnost jejich použití. Jedná se o kontrolu technických dat, jako jsou nap íklad spínací schopnost, zatížitelnost i rozpínací schopnost kontaktu. Pokud není možné požadavky kladené na ovládací obvod primárního za ízení splnit, je nutné zvážit použití externích pomocných relé. Dopl kový velký grafický LCD displej jednotky HMI IED zobrazuje jednopólové schéma (SLD) s indikací poloh íslušného primárního za ízení. Blokovací logiky požadované v p íslušné aplikaci jsou konfigurovány prost ednictvím signálové matice (Signal Matrix), nebo aplika ní konfigura ní funkcí programu PCM600. Vybrané standardní konfigurace IED jsou také vybaveny funkcí kontroly synchronního stavu (Synchrocheck), která zajiš uje, že k bezpe nému propojení dvou sítí dojde pouze tehdy, jsou-li na obou stranách vypnutého vypína e spln ny definované podmínky pro nap tí, fázový úhel i frekvenci. 24 ABB
25 7. M icí funkce IED trvale m í fázové proudy, symetrické složky proud a nulový proud (nulovou složku proudu). Je-li IED vybaveno vstupy pro m ení nap tí, m í také nulovou složku nap tí, fázová nap tí a složky nap tí. Vybrané standardní konfigurace IED mohou nabídnout i m ení frekvence. IED krom toho po ítá hodnotu odb ru (spot eby) proudu za uživatelem volitelné a ednastavené asové intervaly, tepelné etížení chrán ného objektu a hodnotu fázové nesymetrie na bázi pom ru mezi zp tnou složkou proudu a souslednou složkou proudu. IED krom toho nabízí funkci t ífázového m ení výkonu a energie, v etn m ení ú iníku. ené hodnoty jsou dostupné místn prost ednictvím uživatelského rozhraní na elním panelu IED, nebo dálkov prost ednictvím komunika ního rozhraní IED. Místní i dálkový p ístup k t mto hodnotám je také umožn n prost ednictvím uživatelského rozhraní, které pracuje na bázi internetového prohlíže e 8. Poruchový zapisova V IED je integrován poruchový zapisova s 12 analogovými kanály a 64 kanály binárních signál. Analogové kanály je možné nastavit bu pro záznam pr, nebo pro záznam trend m ených proud a eného nap tí. Analogové kanály lze nastavit tak, že spoušt jí funkci záznamu v okamžiku, kdy m ená hodnota klesne pod nastavenou hodnotu, p ípadn p ekro í nastavenou hodnotu. Kanály binárních signál je možné nastavit tak, že záznam spoušt jí náb žnou hranou, sestupnou hranou nebo ob ma hranami binárního signálu. Standardn jsou binární kanály nastaveny na záznam externích nebo interních signál IED, nap íklad pro záznam popudových nebo vypínacích signál jednotlivých stup funkcí IED nebo pro záznam externích blokovacích, p ípadn ovládacích signál. Záznam je možné spustit binárními signály IED, jako jsou nap íklad popudové nebo vypínací signály ochranných funkcí, p ípadn externí ovládací signály IED implementované prost ednictvím binárních vstup. Zaznamenané informace jsou uloženy v energeticky nezávislé pam ti a tyto informace je možné na íst a použít p i následné analýze poruchy. 9. Záznam zm nových stav (událostí) Aby bylo možné provád t sb r informací o sekvencích zm nových stav / událostí (SoE - Sequence of Events), je IED vybaveno energeticky nezávislou pam tí s kapacitou pro uložení až 1024 zm nových stav (událostí) v etn p íslušných asových zna ek. Tato data jsou v energeticky nezávislé pam ti uchována i v p ípad, že dojde k do asné ztrát pomocného napájení IED. Záznam událostí umož uje detailní analýzy stav p ed poruchou i po poruše, p i zkratech a poruchách na vývodu. Zvýšená schopnost IED zpracovávat data a zvýšená kapacita IED pro ukládání t chto dat i dat zm nových stav (událostí), jsou p edpokladem podpory stále rostoucích nárok a požadavk na poskytované informace v konfiguracích sou asných i budoucích sítí. Informace o sekvencích zm nových stav / událostí (SoE) jsou p ístupné bu místn prost ednictvím uživatelského rozhraní na elním panelu IED, nebo dálkov prost ednictvím komunika ního rozhraní IED. Místní i dálkový p ístup k t mto informacím je také umožn n prost ednictvím uživatelského rozhraní, které pracuje na bázi internetového prohlíže e 10. Zaznamenaná data IED disponuje kapacitou pro uložení záznam 128 posledních poruchových událostí. Tyto záznamy uživateli umož ují analyzovat události v energetickém systému. Každý záznam obsahuje hodnoty proud a nap tí, hodnoty úhl, asové zna ky a další informace. Záznam poruchy je možné spustit popudovým signálem nebo vypínacím signálem bloku ochranné funkce, p ípadn ob ma uvedenými signály. K dispozici jsou r zné režimy m ení, v etn režimu DFT ( íslicov vypo tené základní složky signálu), režimu RMS (m ení efektivní hodnoty signálu) a režimu Peak-to-peak (m ení mezivrcholové hodnoty signálu). Krom toho je samostatn zaznamenávána hodnota maximálního odb ru (spot eby) s asovou zna kou. Tyto záznamy jsou standardn uloženy v energeticky nezávislé pam ti. 11. Monitorování provozních podmínek Funkce IED ur ená pro monitorování vypína e nep etržit monitoruje stav a pracovní podmínky íslušného vypína e. Toto monitorování zahrnuje kontrolu asu pot ebného pro natažení pružiny vypína e, kontrolu tlaku plynu SF6, monitorování estavných as vypína e a monitorování doby neaktivního stavu vypína e. Monitorovací funkce poskytují data a informace o historii provozu vypína e, které je možné použít pro plánování program preventivní údržby vypína e. 12. Funkce kontroly vypínacího obvodu Funkce kontroly vypínacího obvodu trvale monitoruje kontinuitu a funk nost vypínacího obvodu. Funkce indikuje rozpojený monitorovaný obvod v obou polohách vypína e (zapnutý i vypnutý stav vypína e). Funkce sou asn detekuje i ztrátu ovládacího nap tí vypína e. ABB 25
26 13. Funkce samo inné kontroly Integrovaný systém samo inné kontroly nep etržit monitoruje stav HW vybavení i innost SW vybavení IED. Jakákoli porucha nebo detekovaná chybná funkce je jako výstraha indikována operátorovi. Aby se zabránilo chybnému vypnutí, jsou v p ípad detekce trvalé poruchy IED blokovány ochranné funkce IED. 14. Funkce kontroly poruchy pojistek (jišt ní) Vybrané standardní konfigurace IED jsou vybaveny funkcí kontroly poruchy pojistek (jišt ní). Funkce kontroly poruchy pojistek (jišt ní) detekuje poruchy v úseku mezi obvodem m ení nap tí a IED. Poruchy jsou detekovány bu algoritmem, který pracuje na bázi vyhodnocení zp tné složky nap tí, nebo algoritmem, který pracuje na bázi vyhodnocení rozdílu nap tí a rozdílu proudu. V p ípad detekce poruchy je funkcí kontroly poruchy pojistek (jišt ní) aktivována výstraha (alarm) a proti nežádoucímu vypnutí jsou touto funkcí blokovány nap ov závislé ochranné funkce. 15. Funkce kontroly proudového obvodu Vybrané standardní konfigurace IED jsou vybaveny funkcí kontroly proudového obvodu. Funkce kontroly proudového obvodu je použita pro detekci poruch a chyb v sekundárních obvodech transformátor proudu. i detekci poruchy je funkcí kontroly proudového obvodu aktivována výstražná LED dioda (alarm) a proti nežádoucímu vypnutí jsou funkcí blokovány ur ité ochranné funkce. Funkce kontroly proudového obvodu po ítá sumární hodnotu fázových proud z jader transformátor proudu ur ených pro ochrany a tuto hodnotu porovnává s referen ní hodnotou jednoho proudu, která je m ena jedním sou tovým transformátorem proudu, nebo s hodnotou odvozenou z fázových proud jiné sady jader transformátor proudu. 16. P ístup k ovládání Aby bylo IED chrán no proti neautorizovanému použití a sou asn byla zachována integrita informací, je IED vybaveno systémem ov ení a potvrzení funk ního oprávn ní ve ty ech úrovních. Systém pracuje na bázi správcem programovatelných individuálních hesel pro úrove zobrazení / tení dat, úrove operátora, úrove systémového inženýra a úrove správce systému. Oprávn ní pro p ístup k ovládání platí pro uživatelské rozhraní na elním panelu, pro uživatelské rozhraní, které pracuje na bázi internetového prohlíže e, i pro práci s nástrojem PCM Vstupy a výstupy Podle zvolené standardní konfigurace je IED vybaveno bu t emi vstupy pro fázové proudy a jedním vstupem pro nulový proud, který je ur en pro nesm rovou zemní ochranu, nebo je vybaveno t emi vstupy pro fázové proudy a jedním vstupem pro nulový proud i jedním vstupem pro nap tí (pro m ení nulové složky nap tí), které jsou ur eny pro sm rovou zemní ochranu, ípadn je vybaveno t emi vstupy pro fázové proudy, jedním vstupem pro nulový proud, t emi vstupy pro fázová nap tí a jedním vstupem pro m ení nulové složky nap tí, které jsou ur eny pro sm rovou zemní ochranu a sm rovou nadproudovou ochranu. IED standardní konfigurace G je vybaveno jedním klasickým vstupem pro nulový proud (Io 0,2 / 1 A) a emi senzorovými vstupy pro p ímé p ipojení t í kombinovaných senzor s konektory RJ-45. Jako alternativa ke kombinovaným senzor m mohou být u této konfigurace použity také samostatné proudové a nap ové senzory, dopln né adaptéry. Tyto adaptéry krom toho umož ují použít také senzory s dvojitými BNC konektory. Vstupy pro fázové proudy mají jmenovitou hodnotu 1 / 5 A. K dispozici je dopl kové vybavení vstupem pro nulový proud ve dvou alternativách, s jmenovitou hodnotou 1 / 5 A nebo 0,2 / 1 A. Vstup s rozsahem 0,2 / 1 A je obvykle použit v aplikacích, kde je požadována citlivá zemní ochrana a kde jsou k dispozici sou tové transformátory proudu. Vstupy pro m ení t í fázových nap tí a nulové složky nap tí mají rozsah, který pokrývá hodnoty jmenovitých nap tí v rozp tí V. K IED je možné p ipojit jak sdružená, tak i fázová nap tí. Hodnoty proudových vstup 1 A nebo 5 A, hodnota vstupu nulového proudu 1 A nebo 5 A (alternativn 0,2 A nebo 1 A) a rozsah jmenovitého nap tí vstup pro m ení fázových nap tí i nulové složky nap tí jsou navoleny v SW vybavení IED. Nastavením parametr IED jsou krom toho také definovány prahové úrovn binárních vstup V ss. Všechny binární vstupy a výstupní kontakty IED jsou voln konfigurovatelné pomocí nástroje Signal Matrix (Signálová matice), nebo aplika ní konfigura ní funkcí programu PCM600. Detailní informace o vstupech a výstupech jsou uvedeny v následující tabulce s p ehledem vstup / výstup IED a na svorkovnicových výkresech. 26 ABB
27 Tabulka 5. P ehled vstup / výstup Standardní konfigurace Analogové vstupy Binární vstupy / výstupy CT (proudy) VT (nap tí) BI (vstupy) BO (výstupy) A B (17) 1) 10 (13) 1) C D 4-12 (18) 1) 10 (13) 1) E 4 5 2) F 4 5 2) G ) 3 3) 8 10 H J ) 2) 3) S dopl kovým binárním I/O modulem jsou k dispozici po ty uvedené v závorce ( ). Jeden z p ti vstup je vyhrazen pro budoucí aplika ní využití. Tato konfigurace podporuje t i kombinované senzory a jeden klasický vstup pro proud Io, nebo t i proudové senzory, t i nap ové senzory a jeden klasický vstup pro proud Io. 18. Stani ní komunikace IED podporuje adu komunika ních protokol v etn protokol IEC 61850, IEC , Modbus a DNP3. Prost ednictvím t chto protokol jsou k dispozici provozní informace a je umožn no ovládání IED. které komunika ní funkce, jako nap íklad komunikace mezi IED na horizontální úrovni, jsou k dispozici pouze u komunika ního protokolu IEC Implementovaná komunikace IEC podporuje všechny monitorovací i ovládací funkce. Krom toho je prost ednictvím protokolu IEC také možné provád t nastavení parametr IED i poruchových zápis a tento protokol zajiš uje p ístup k záznam m poruch. Zápisy poruch jsou k dispozici v souborech standardního formátu COMTRADE a jsou k dispozici pro zpracování jakoukoli Ethernetovou aplikací. IED podporuje sou asný p enos (report) dat t chto událostí až na p t zných klientských rozhraní na stani ní sb rnici. IED umož uje vysílání dat binárních signál na jiná IED (tzv. horizontální komunikace) prost ednictvím zpráv GOOSE (Generic Object Oriented Substation Event) komunika ního profilu protokolu IEC Binární zprávy GOOSE lze nap íklad využít pro logiky ochranných funkcí a logiky blokovacích podmínek. IED spl uje požadavky definované standardem IEC na kvalitu zpráv GOOSE p i jejich použití pro pot eby vypínání v aplikacích distribu ních rozvoden. IED krom toho podporuje prost ednictvím zpráv GOOSE i vysílání a p íjem dat analogových hodnot. Analogové zprávy GOOSE zajiš ují rychlý p enos dat ených analogových hodnot po stani ní sb rnici a tím umožní vstupní hodnoty RTD modulu, jako jsou nap íklad hodnoty m ení okolní teploty, sdílet s jinými aplikacemi IED. IED pro ešení Ethernetové self-healing kruhové komunikace nabízí dopl kový optický komunika ní modul, který je vybaven jedním galvanickým a dv ma optickými Ethernetovými sí ovými rozhraními. Alternativn je možné IED vybavit dopl kovým galvanickým komunika ním modulem s jedním optickým a se dv ma galvanickými Ethernetovými sí ovými rozhraními, p ípadn modulem s t emi galvanickými rozhraními. T etí Ethernetové rozhraní zajiš uje, že v rámci pole rozvodny je možné k stani ní sb rnici IEC p ipojit jakéhokoli Ethernetové za ízení. ešení Ethernetové self-healing kruhové komunikace podporuje a umož uje vytvá et cenov efektivní komunika ní kruh ovládaný ízeným p epína em a protokolem RSTP (Rapid Spanning Tree Protocol). ízeným p epína em je ovládána konzistentnost smy ky, jsou jím sm rována data a v p ípad poruchy komunikace je p epína em upraven i tok dat. ABB 27
28 IED v kruhové topologii pracují jako ne ízené epína e ur ené pro datový provoz i pro p enos dat, které nesouvisejí s funk ností p íslušných IED. ešení Ethernetového komunika ního kruhu podporuje ipojení až t iceti IED ady 615. Jestliže má být ke sb rnici p ipojeno více než t icet IED, doporu uje se komunika ní sí rozd lit do n kolika kruh a zajistit, že ke každému kruhu není p ipojeno více než t icet IED. Ethernetový self-healing kruh p ipouští a eší poruchu v jednom bodu a tím zvyšuje spolehlivost komunikace. Toto ešení je možné aplikovat u Ethernetové komunikace s protokoly IEC 61850, Modbus a DNP3. Všechny komunika ní konektory (s výjimkou konektoru komunika ního portu na elním panelu IED) jsou integrovanou sou ástí dopl kových komunika ních modul. IED je možné do komunika ního systému, který pracuje na bázi Ethernetové komunikace, p ipojit es konektor RJ-45 (100Base-TX) nebo p es LC konektor pro optické vlákno (100Base-FX). Je-li požadováno p ipojení k sériové sb rnici, lze použít 10 špi kový RS-485 konektor se šroubovými svorkami nebo ST konektor pro optické vlákno. Implementovaná komunikace Modbus podporuje režimy RTU, ASCII a TCP. IED krom standardní funk nosti komunikace Modbus také podporuje sb r a enos dat zm nových stav s asovou zna kou, zm nu aktivní skupiny nastavení a na ítání posledních ti záznam poruch. Jestliže je použito spojení Modbus TCP, je možné k IED sou asn p ipojit až p t klientských rozhraní. Sériovou komunikaci Modbus i komunikaci Modbus TCP je možné použít paraleln. V p ípad požadavku je možné komunika ní protokol IEC i sériový komunika ní protokol Modbus provozovat sou asn. IED krom standardní a základní funk nosti také podporuje zm nu aktivní skupiny nastavení a na ítání záznam poruch ve formátu IEC Komunikace DNP3 podporuje jak sériový režim, tak i TCP režim spojení s jedním nad azeným za ízením (Master). U komunikace je krom toho podporována i zm na aktivní skupiny nastavení. Je-li pro sériovou komunikaci s IED použita sb rnice RS-485, je podporováno dvouvodi ové i ty vodi ové zapojení sb rnice. Ukon ení sb rnice i zvyšovací / snižovací odpory je možné konfigurovat pomocí m stk na komunika ní kart, takže není nutné používat externí odpory. IED jsou podporovány následující metody asové synchronizace s rozlišením asové zna ky v rozsahu 1 ms: Ethernetová asová synchronizace: SNTP (Simple Network Time Protocol) asová synchronizace se speciálním p ipojením: IRIG-B (Inter-Range Instrumentation Group) asový kód formátu B Krom výše uvedených metod je IED podporována asová synchronizace prost ednictvím následujících sériových komunika ních protokol : Modbus DNP3 IEC Implementovaná komunikace IEC podporuje dv paralelní spojení sériovou sb rnicí s dv ma r znými nad azenými za ízeními (Master). 28 ABB
29 Obr. 15. ešení self-healing Ethernetového komunika ního kruhu Tabulka 6. Podporovaná komunika ní rozhraní a podporované protokoly na úrovni rozvodny Rozhraní / protokoly Ethernetové rozhraní Sériové rozhraní 100BASE-TX RJ BASE-FX LC RS232/RS-485 Optické vlákno, ST konektor IEC MODBUS RTU / ASCII - - MODBUS TCP/IP - - DNP3 (sériový p enos) - - DNP3 TCP/IP - - IEC = podporovaná komunikace ABB 29
30 19. Technická data Tabulka 7. Rozm ry Popis Ší ka Rám 177 mm Sk 164 mm Výška Rám 177 mm (4U) Sk 160 mm Hloubka 201 mm ( mm) Hmotnost Kompletní IED 4,1 kg Pouze zásuvná jednotka 2,1 kg Tabulka 8. Napájení Popis Typ 1 Typ 2 Jmenovité pomocné nap tí U aux Maximální doba p erušení pomocného stejnosm rného nap tí bez resetu IED 100, 110, 120, 220, 240 V st, 50 a 60 Hz 48, 60, 110, 125, 220, 250 V ss 50 ms p i jmenovitém nap tí U n 24, 30, 48, 60 V ss Odchylky a zm ny pomocného nap tí U aux % U n ( V st) % U n (12 72 V ss) % U n (38,4 300 V ss) Prahová úrove najetí zdroje 19,2 V ss (24 V ss x 80%) Spot eba pomocného napájecího nap tí v podmínkách klidového (Pq) / aktivovaného stavu Zvln ní pomocného stejnosm rného nap tí Typ pojistky Stejnosm rné nap tí < 12,0 W (jmenovitá hodnota) / < 18,0 W (maximální hodnota) St ídavé nap tí < 16,0 W (jmenovitá hodnota) / < 21,0 W (maximální hodnota) Max. 15% stejnosm rné hodnoty (p i frekvenci 100 Hz) T4A / 250 V Stejnosm rné nap tí < 12,0 W (jmenovitá hodnota) / < 18,0 W (maximální hodnota) 30 ABB
31 Tabulka 9. M icí vstupy Popis Jmenovitá frekvence 50/60 Hz Proudové vstupy Jmenovitý proud I n 0,2/1 A 1) 1/5 A 2) Tepelná p etížitelnost trvalá po dobu 1 s 4 A 100 A 20 A 500 A Dynamická proudová p etížitelnost hodnota jedné p lvlny 250 A 1250 A Vstupní impedance 100 m 20 m Vstup nulové složky nap tí Jmenovité nap tí Nap ová p etížitelnost trvalá po dobu 10 s Spot eba p i jmenovitém nap tí V st 240 V st 360 V st < 0,05 VA 1) 2) Možnost objednávky vstupu nulového proudu (vstup pro m ení nulové složky proudu) Nulový proud a/nebo fázový proud Tabulka 10. M icí vstupy Popis Vstupy proudových senzor Nap tí odpovídající jmenovitému proudu (na sekundární stran ) Trvalá p etížitelnost nap tím Vstupní impedance p i 50/60 Hz 75 mv 2812,5 mv 1) 125 V 2 3 M 2) Vstupy nap ových senzor Jmenovité nap tí 6 kv 30 kv 3) Trvalá p etížitelnost nap tím Vstupní impedance p i 50/60 Hz 1) Odpovídá proudovému rozsahu 40 A 1250 A s Rogowského cívkou 80 A, 3 mv/hz 2) je závislá na použitém jmenovitém proudu (hodnot / faktoru HW zesílení) 3) Senzory pokrytý rozsah nap tí (až do 2 násobku jmenovité hodnoty), pro senzor s d licím pom rem : 1 50 V 3 M ABB 31
32 Tabulka 11. Binární vstupy Popis Provozní rozsah Jmenovité nap tí Proudová spot eba Výkonová spot eba / vstup Prahová úrove nap tí Doba reakce vstupu ±20% jmenovitého nap tí V ss 1,6 1,9 ma 31, ,0 mw V ss 3 ms Tabulka 12. Signaliza ní výstup X100: SO1 Popis Jmenovité nap tí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost p i asové konstant ovládaného obvodu L/R 40 ms a pro 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 15 A 30 A 1 A / 0,25 A / 0,15 A 100 ma pro 24 V st/ss Tabulka 13. Signaliza ní výstupy a výstup funkce samo inné kontroly IRF Popis Jmenovité nap tí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost p i asové konstant ovládaného obvodu L/R 40 ms a pro 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 10 A 15 A 1 A / 0,25 A / 0,15 A 100 ma pro 5 V st/ss 32 ABB
33 Tabulka 14. Dvoupólová výkonová relé s funkcí kontroly vypínacího obvodu TCS Popis Jmenovité nap tí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost p i asové konstant ovládaného obvodu L/R 40 ms a pro 48/110/220 V ss (dva kontakty zapojeny do série) Minimální zatížení kontaktu Kontrola vypínacího obvodu (TCS): Rozsah ovládacího nap tí Proud tekoucí kontrolním obvodem Minimální nap tí na TCS kontaktu 250 V st/ss 8 A 15 A 30 A 5 A / 3 A / 1 A 100 ma pro 24 V st/ss V st/ss ~ 1,5 ma 20 V st/ss (15 20 V) Tabulka 15. Jednopólová výkonová výstupní relé Popis Jmenovité nap tí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost p i asové konstant ovládaného obvodu L/R 40 ms a pro 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 15 A 30 A 5 A / 3 A / 1 A 100 ma pro 24 V st/ss (2,4 VA) Tabulka 16. Ethernetové rozhraní na elním panelu Ethernetové rozhraní Protokol Kabel enosová rychlost dat Rozhraní na elním panelu Protokol TCP/IP Standardní Ethernetový kabel CAT 5 s konektorem RJ MBit/s Tabulka 17. Optická linka stani ní komunikace Konektor Typ vlákna 1) Vlnová délka Max. vzdálenost Povolený útlum spojovací cesty 2) LC MM 62,5/125 m nebo 50/125 m, jádro sklen ného vlákna ST MM 62,5/125 m nebo 50/125 m, jádro sklen ného vlákna 1300 nm 2 km < 8 db nm 1 km < 11 db 1) 2) (MM) vícevidové optické vlákno, (SM) jednovidové optické vlákno Maximální povolený útlum zp sobený všemi konektory a kabely ABB 33
