1 MAPOVÁNÍ Vývoj výškových základz kladů na území České republiky Ing. Eva Sálová

2 Vývoj výškov kového bodového pole 1. Období do roku Období Období Zavedení nového výškov kového systému 5. Období Opakovaná měření 7. Spojení se sítěmi s sousedních států 8. Období po roce Současný stav

3 Období do roku polovina 19.stol. rychlý nárůst n nivelačních měřm ěření Vojenský zeměpisný ústav pověř ěřen vybudováním výškov kové sítě na území monarchie VPN výchozí bod č.. 1 Terst 7 základnz kladních nivelačních bodů vybrané lokality, geologicky stálé,, stabilizace ve skalních výchozech zakryté 3 dílným d pomníkem Síť rozdělena na západnz padní,, severovýchodní a jihovýchodní Propojení s obdobnými sítěmi s sousedních států

4 Hodnocení sítě: 1. Klady sítě s : účelná konfigurace jednotná srovnávac vací hladina vybudování základních bodů použit ití přesných přístrojp strojů 2.. Nedostatky: malá hustota trvale stabil. bodů značné odstupy mezi měřm ěřením tam a zpět

5 Základní nivelační bod Lišov

6 Období Zásadní nedostatek zhuštění sítě neověř ěřen vztah Lišov Strečno Na hranicích ch Moravy a Slovenska citelné rozdíly ( 23 aža 82 mm) Doplnění sítě (na území ČR) body : Mrač,Vrbat Vrbatův Kostelec,Vlaské a Želešice Propojení s Polskem, Maďarskem arskem a Rakouskem

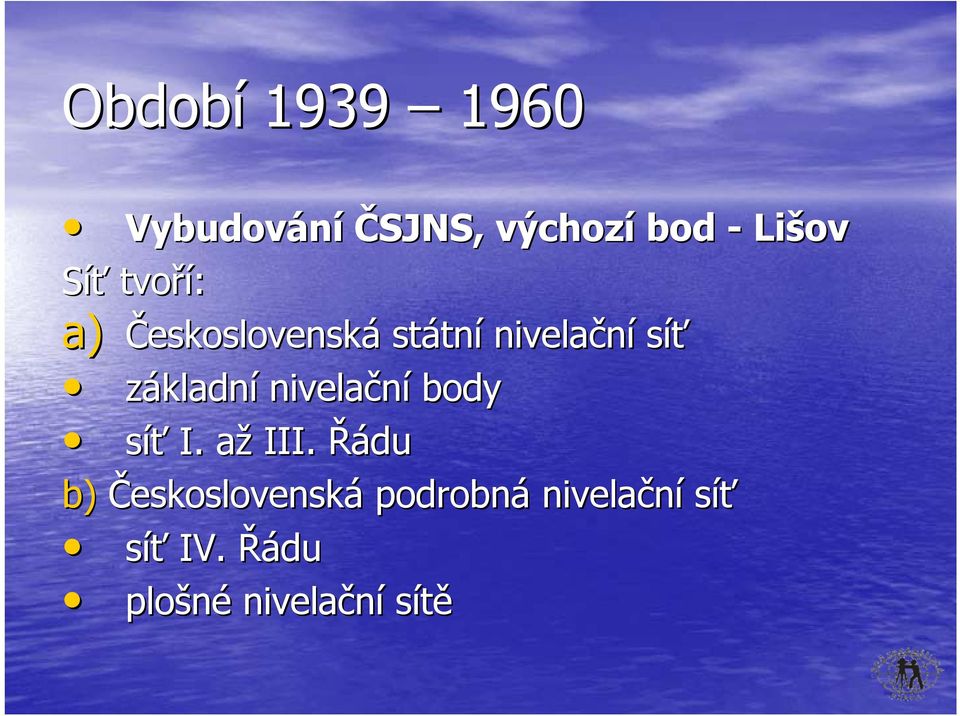

7 Období Vybudování ČSJNS, výchozí bod - Lišov Síť tvoří: a) Československá státn tní nivelační síť základní nivelační body síť I. aža III. Řádu b) Československá podrobná nivelační síť síť IV. Řádu plošné nivelační sítě

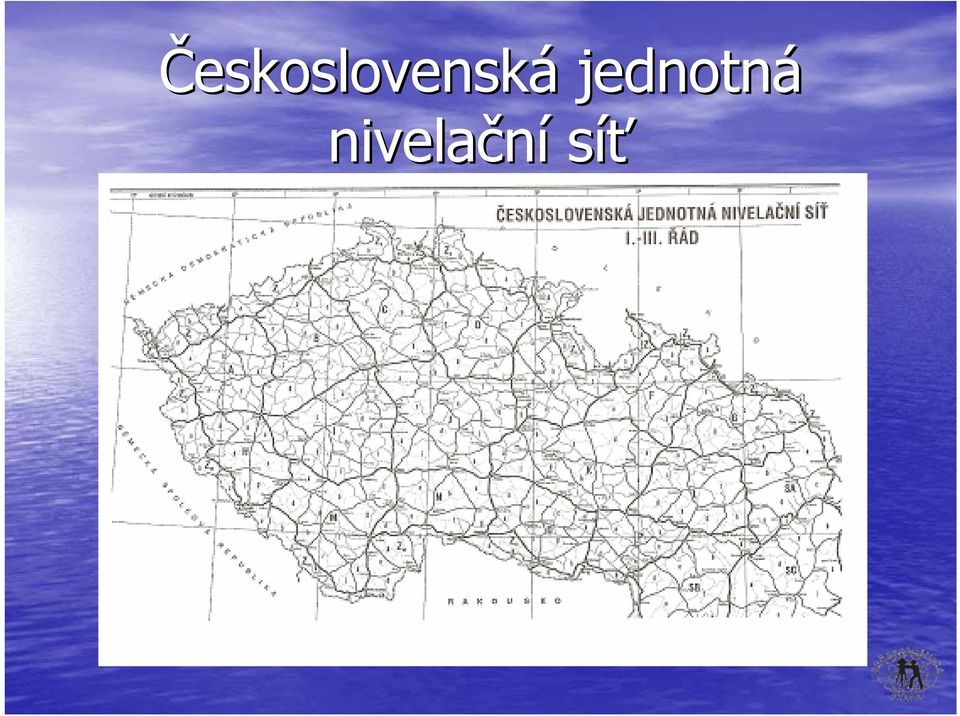

8 Československá jednotná nivelační síť

9 Zavedení Bpv: Padesátá léta 20. století sjednocení výškových základů států středn ední a východní Evropy Srovnávac vací hladina Kronštat (Baltské moře) Převod postupně - I. ř.. souborné vyrovnání,, pak teprve II. a III. řád, sestaven Katalog nivelačních bodů(nivela (nivelační body všech v řádů) Nové výšky proti Jadranu o cca 40 cm menší (hodnota není konstantní)

10 Období Moskva schůzka zástupcz stupců geodetických služeb Společný projekt opakovaných nivelací, stanoveny technolog. Zásady, Z schváleny projekty sítís Většina pořad adů vyšší šších řádů vyžadovala obnovení Československá geodetická služba zahájila tato měření již v roce 1961

11 Postup při p i opakovaných měřm ěřeních Rekognoskace spolupráce s geologickou službou Důraz na spolehlivost stabilizace (ve skalách, větší hloubka založen ení-podzemní nivelační kameny,hloubková stabilizace) Zavedení metody ZPN Rozší šíření náplně výsledného operátu Dokumentace- převáděna do Souboru nivelačních údajů uspořádaných podle nivelačních pořad adů

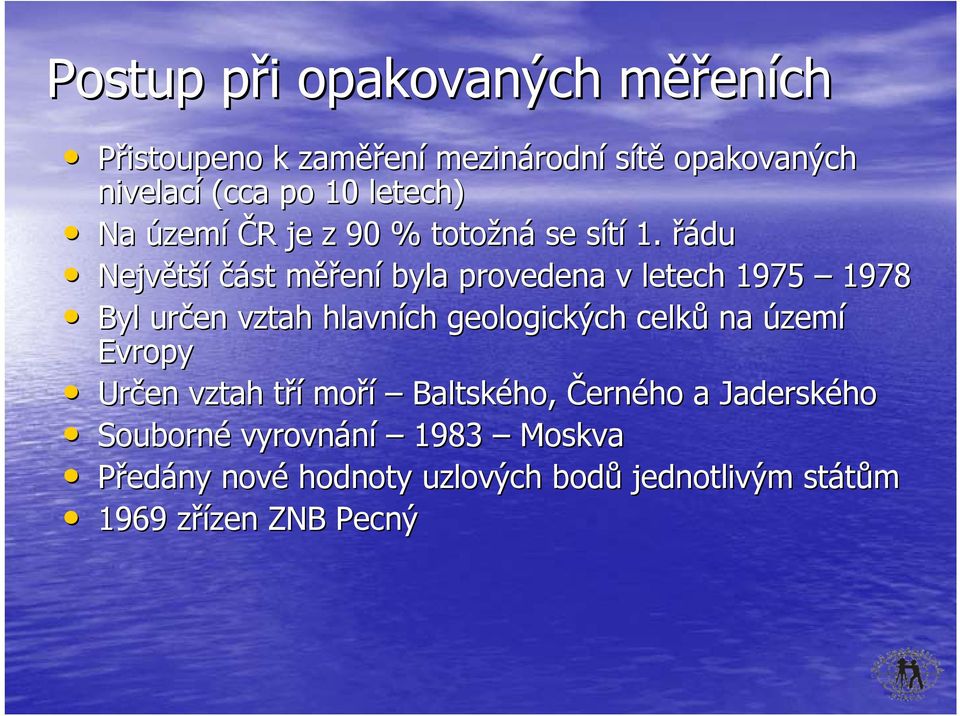

12 Postup při p i opakovaných měřm ěřeních Přistoupeno k zaměř ěření mezinárodn rodní sítě opakovaných nivelací (cca po 10 letech) Na území ČR R je z 90 % totožná se sítís 1. řádu Největší část měřm ěření byla provedena v letech Byl určen vztah hlavních geologických celků na území Evropy Určen vztah třít moří Baltského, Černého a Jaderského Souborné vyrovnání 1983 Moskva Předány nové hodnoty uzlových bodů jednotlivým státům 1969 zřízen z zen ZNB Pecný

13 Základní nivelační bod Pecný

14 Zvláš áštní nivelační sítě v prostorech s intenzivní důlní činností bylo nutno řešit výškov kové změny nivelačních bodů Ostravský okruh ZNS vybudována 1959 Další ZNS: Kladno(1961), Most(1965), Sokolov(1967), Žacléř(1980), Plzeň(1982) a Rosice(1982) Specifický charakter mám ZNS Praha(1972) Sítě jsou proměř ěřovány v pravidelných intervalech

15 Spojení se sítěmi s sousedních států Nejstarší společná rakousko-uhersk uherská síť přesných nivelací Před 2.světovou válkou v spojovací měření s Polskem, Maďarskem arskem a Rakouskem Během 2.světov tové války byla naše e síťs začlen leněna na do německn meckého výškopisn kopisného systému Po vybudování ČJNS postupné spojení s NDR, Polskem, Maďarskem arskem a Sovětským svazem (pro systém Bpv)

16 Období po roce 1989 Zapojení České státn tní nivelační sítě do celoevropské jednotné nivelační sítě UELN 1991 spojení s Rakouskem společné měření česko-slovensko-rakouské 1992-sty styčná měření s Bavorskem Spojení se Saskem-pou použity výsledky mezinárodn rodních opakovaných nivelací

17 UELN 95 na území ČR

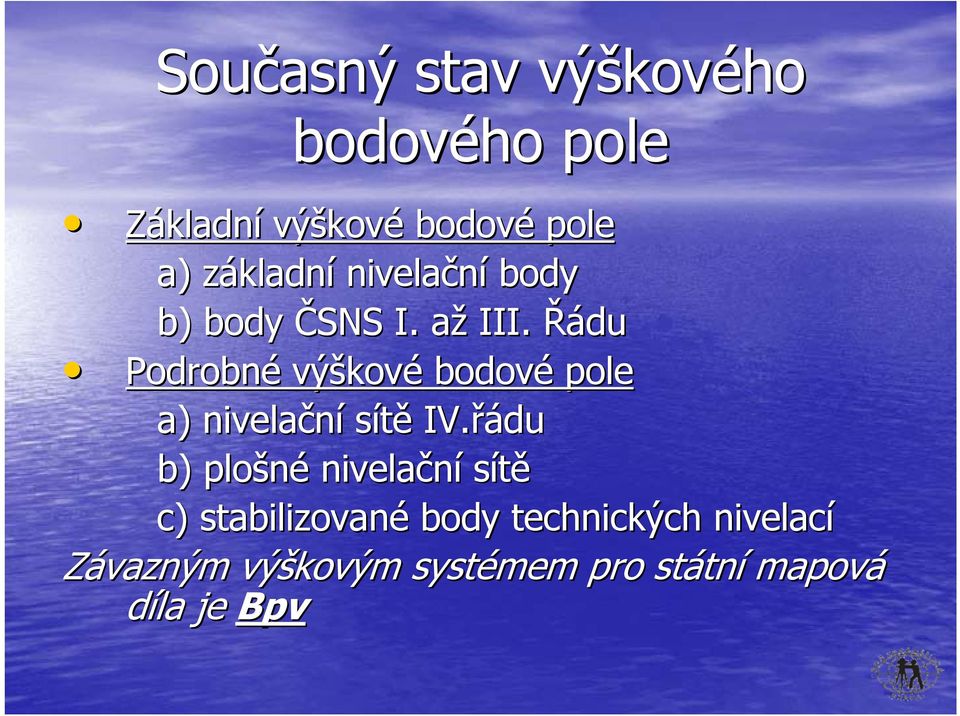

18 Současný stav výškov kového bodového pole Základní výškov kové bodové pole a) základnz kladní nivelační body b) body ČSNS I. aža III. Řádu Podrobné výškov kové bodové pole a) nivelační sítě IV.řádu b) plošné nivelační sítě c) stabilizované body technických nivelací Závazným výškovým systémem pro státn tní mapová díla je Bpv

19 Seznam použit ité literatury HRABĚ,, A., BENEŠ,, F. Vývoj výškových základz kladů na území České republiky. Praha : Zeměměř ěřický úřad, HUML, Milan. Mapování 10. Praha : ČVUT, CÍSAŘ,, J., BOGUSZAK, F., JANEČEK, EK, J. Mapování. 3. vyd.. Praha : Kartografie, < sagit.cz> < cuzk.cz> spszememericka,, 2008
