1 WEBOVÁ PUBLIKACE VIDEOPASPORTU Uživatelská dokumentace Verze: 1.2 Datum: Zpracováno pro: Ředitelství silnic a dálnic ČR, odbor Silniční databanka Mojmírovců Ostrava Mar. Hory Zpracoval: VARS BRNO a.s. Kroftova 80, Brno Tel.: , Fax:

2 Obsah Obsah...2 Úvod...3 Stávající stav...3 Hlavní cíle Webové publikace videopasportu...3 Uživatelský manuál...4 Spuštění aplikace...4 Hlavní rozdělení okna aplikace...5 Mapové okno...6 Prvky mapového okna...6 Navigace na zájmovou lokalitu...7 Podkladové mapy, změna kartografické reprezentace....8 Okno videopasportu...9 Prvky okna videopasportu...9 Nástrojová lišta...9 Video Ukazatel postupu videa Formát videa Znázornění polohy videa v mapě Informační okno VARS BRNO a.s. Strana 2 / 15

3 Úvod Stávající stav Na ŘSD ČR jsou každoročně pořizovány videozáznamy, které jsou jedním z výstupních datových produktů vznikající při měření proměnných parametrů a poruch vozovky. Jsou pořizovaný dva druhy videozáznamů, z pohledu řidiče a na povrch vozovky, které jsou primárně využívány k vyhodnocování (klasifikaci) poruch vozovky. Oba videozáznamy jsou následně převedeny do komprimovaného formátu (např. MPEG4) a na přenosných mediích distribuovány správcům komunikací, kteří si jej mohou zobrazovat prostřednictvím softwarové desktopové aplikace. Na ŘSD ČR je již vedle toho několik let zajištěn přístup pro velké množství uživatelů k informacím z datových registru Informačního systému o silniční a dálniční síti ČR (ISSDS ČR) prostřednictvím webové aplikace Webportál, který lze spustit z libovolného počítače vybaveného pouze MS Internet Explorer a připojením do intranetu ŘSD ČR nebo internetu. Hlavní cíle Webové publikace videopasportu Dodaná aplikace Videopasport splňuje následující cíle a přínosy kladené na ni zadavatelem ŘSD ČR: 1. Využít videosekvence již dříve pořízené a zpřístupnit je velkému počtu uživatelů s minimálními nároky na klientské PC. 2. Snížit náklady nutné na výjezdy a obhlídku komunikací v terénu. 3. Zrychlit rozhodovací procesy při kterých je nutné získání obrazu situace na komunikaci či vozovce s možností doložit obrazovou dokumentaci jako doklad k rozhodnutí. VARS BRNO a.s. Strana 3 / 15

4 Uživatelský manuál WebovÁ publikace Videopasportu verze: 1.2 Spuštění aplikace Aplikace je dostupná prostřednictvím internetového prohlížeče Internet Explorer verze 6.0 a vyšší. Do řádku pro URL uživatel zadá adresu a potvrdí ji klávesou ENTER ( ). adresní řádek IE verze 7 TIP pokud během práce s aplikací uživatel vycítí potřebu začít opět od úvodní obrazovky, lze na ni přejít funkční klávesou F5 (při práci s internetem sloužící k opětovnému načtení stránky). VARS BRNO a.s. Strana 4 / 15

5 Hlavní rozdělení okna aplikace Po spuštění aplikace se uživateli zobrazí hlavní okno aplikace. Toto okno je rozděleno na tři obsahově rozdílné části: na okno videopasportu pro přehrávání videa a prohlížení snímků, mapové okno pro navigaci v mapě a informační okno pro zobrazení podrobných informací o snímcích videa. okno videopasportu informační okno mapové okno VARS BRNO a.s. Strana 5 / 15

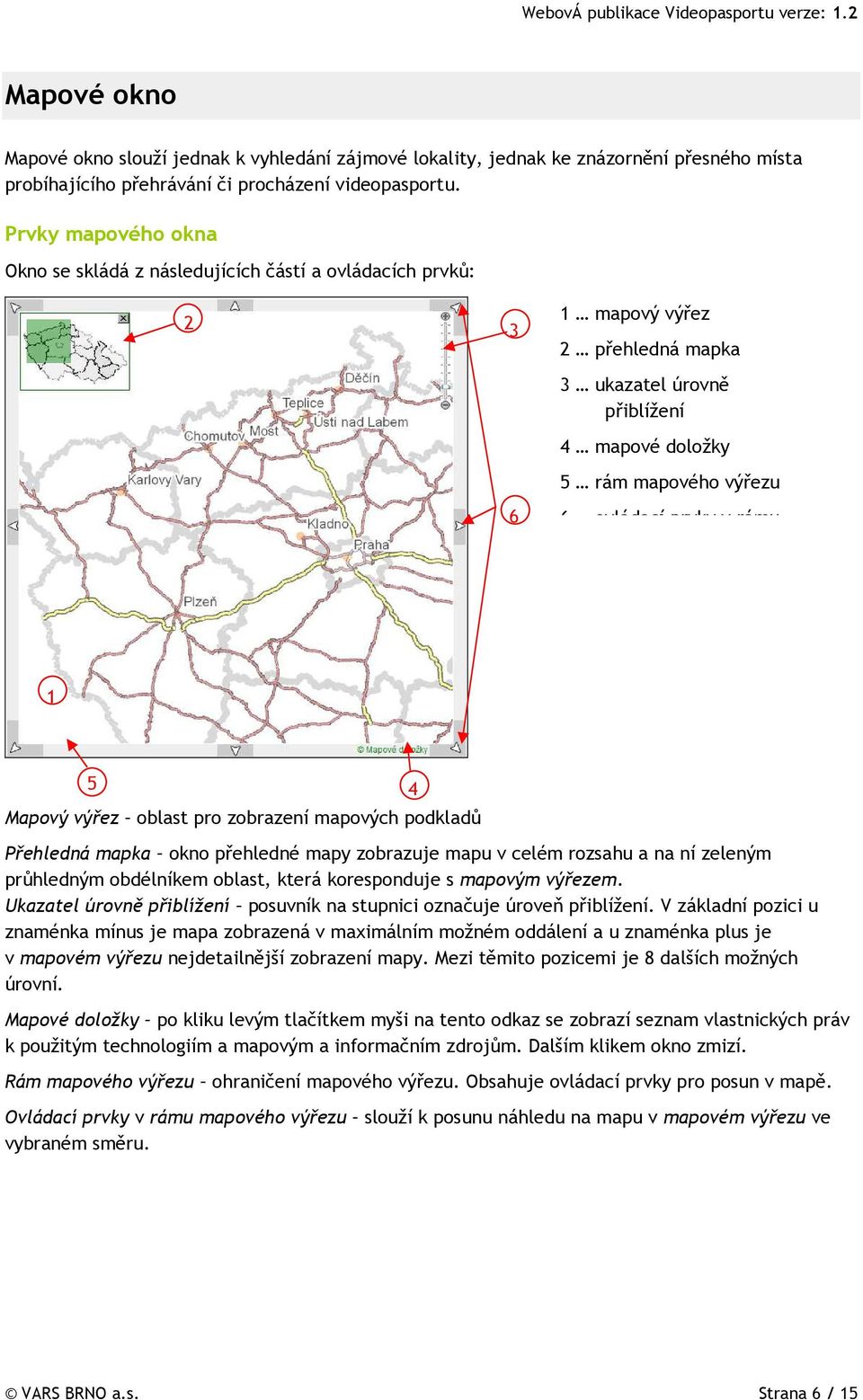

6 Mapové okno Mapové okno slouží jednak k vyhledání zájmové lokality, jednak ke znázornění přesného místa probíhajícího přehrávání či procházení videopasportu. Prvky mapového okna Okno se skládá z následujících částí a ovládacích prvků: mapový výřez 2 přehledná mapka 3 ukazatel úrovně přiblížení 4 mapové doložky 5 rám mapového výřezu 6 ovládací prvky v rámu Mapový výřez oblast pro zobrazení mapových podkladů Přehledná mapka okno přehledné mapy zobrazuje mapu v celém rozsahu a na ní zeleným průhledným obdélníkem oblast, která koresponduje s mapovým výřezem. Ukazatel úrovně přiblížení posuvník na stupnici označuje úroveň přiblížení. V základní pozici u znaménka mínus je mapa zobrazená v maximálním možném oddálení a u znaménka plus je v mapovém výřezu nejdetailnější zobrazení mapy. Mezi těmito pozicemi je 8 dalších možných úrovní. Mapové doložky po kliku levým tlačítkem myši na tento odkaz se zobrazí seznam vlastnických práv k použitým technologiím a mapovým a informačním zdrojům. Dalším klikem okno zmizí. Rám mapového výřezu ohraničení mapového výřezu. Obsahuje ovládací prvky pro posun v mapě. Ovládací prvky v rámu mapového výřezu slouží k posunu náhledu na mapu v mapovém výřezu ve vybraném směru. VARS BRNO a.s. Strana 6 / 15

7 Navigace na zájmovou lokalitu K navigaci může uživatel využít následující nástroje: Myš Levé tlačítko Stisknutím levého tlačítka nad mapovým výřezem se šipka ukazatele myši, přemění na ruku a místo, kde se takto mapa uchopí lze posunout tažením myši libovolným směrem v rozsahu celé obrazovky monitoru. Po ukončení posunu mapy uživatel uvolní tlačítko myši. Tento postup nevede ke změně měřítka mapy. Dvojklikem uživatel umístí kurzor myši místo, které chce přiblížit. Po dvojkliku levým tlačítkem myši tento bod zůstává v místě ukazatele a mapa se přiblíží o jednu úroveň přiblížení. Pravé tlačítko Při stisku pravého tlačítka či jeho dvojkliku dochází k oddálení mapy o jednu úroveň. V případě podržení tlačítka a současném tažení myší se v mapovém výřezu roztáhne červený obdélník, kterým lze vymezit oblast, která bude přiblížena. TIP Stejný způsob přiblížení lze dosáhnout i přidržením levého tlačítka, ovšem s předem stisknutou klávesou Ctrl. Kolečko myši Kurzor myši umístit nad místo, které chceme přiblížit, nebo oddálit. Otáčením kolečka myši dochází k oddálení (otáčení od sebe) nebo přiblížení (otáčení k sobě) mapy. VARS BRNO a.s. Strana 7 / 15

8 Ovládacích prvky Ovládacích prvky v rámu mapového výřezu slouží k posunu pohledu na mapu o ekvidistantní krok (tzn. do mapového výřezu přidáme část mapy skryté za vybraným okrajem rámu mapového okna). Nelze měnit měřítko mapy. Přehledná mapka V přehledné mapce lze klikem levého tlačítka myši na jiné místo, přesunout mapový výřez nad jinou část mapy. Tento postup je prakticky využitelný jen do 4. úrovně přiblížení. Křížek v pravém rohu přehledné mapky slouží k jejímu zavření. Podkladové mapy, změna kartografické reprezentace. Obsah podkladových map je dynamicky přizpůsobován úrovni přiblížení mapy, tak aby přílišné detaily neznesnadňovaly čtení mapy. Jako příklad jsou uvedeny úrovně přiblížení VARS BRNO a.s. Strana 8 / 15

9 Okno videopasportu Prvky okna videopasportu nástrojová lišta ovládání videa 2 video 3 ukazatel postupu videa 3 Nástrojová lišta Nástrojová lišta slouží k ovládání videa a skládá se z následujících prvků: a b c d e f g h i a posun videa na počátek úseku b krokování videa o 5 snímků zpět c krokování videa o jeden snímek zpět d přehrávání videa pozpátku e pauza f přehrávání videa vpřed VARS BRNO a.s. Strana 9 / 15

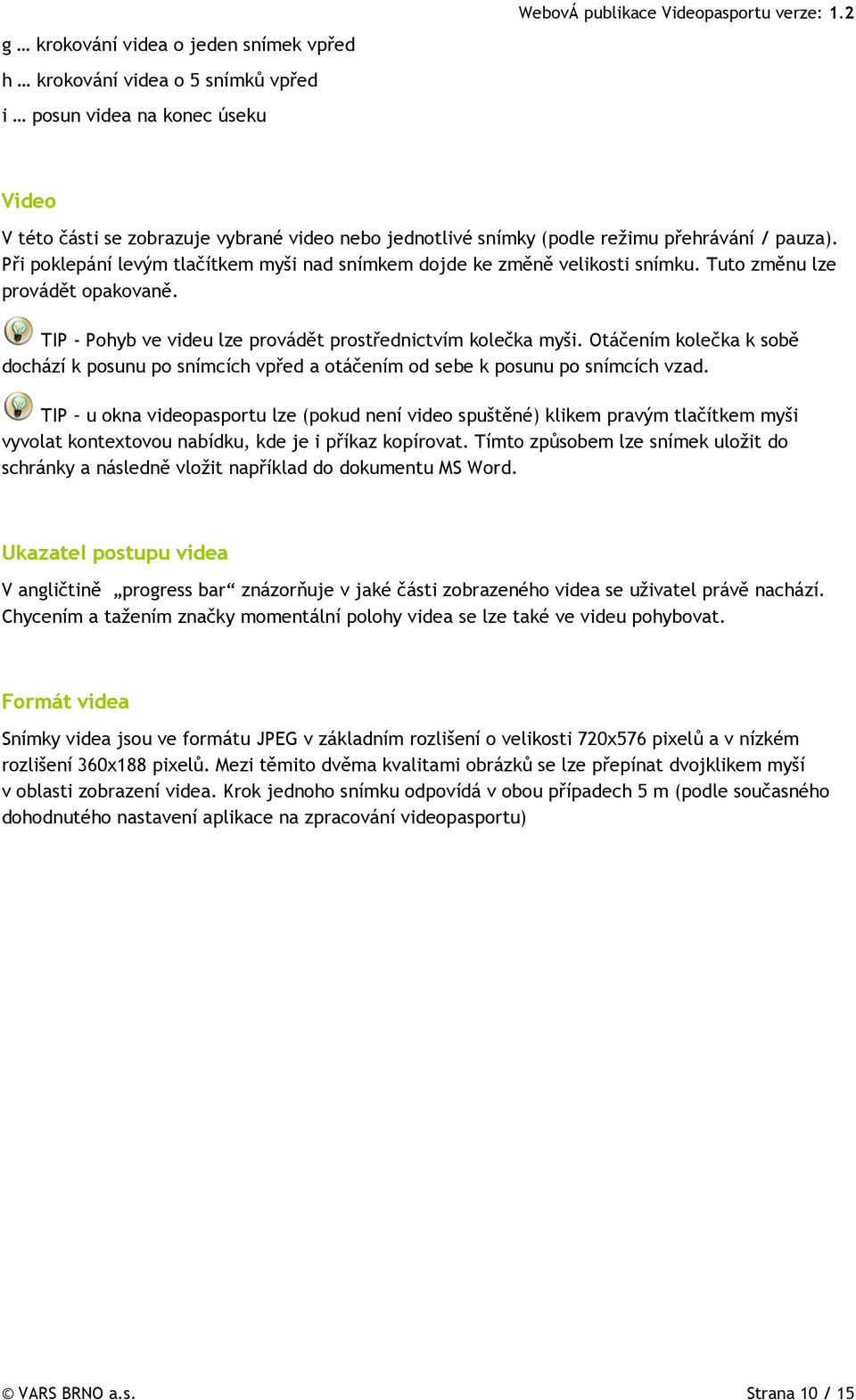

10 g krokování videa o jeden snímek vpřed h krokování videa o 5 snímků vpřed i posun videa na konec úseku WebovÁ publikace Videopasportu verze: 1.2 Video V této části se zobrazuje vybrané video nebo jednotlivé snímky (podle režimu přehrávání / pauza). Při poklepání levým tlačítkem myši nad snímkem dojde ke změně velikosti snímku. Tuto změnu lze provádět opakovaně. TIP - Pohyb ve videu lze provádět prostřednictvím kolečka myši. Otáčením kolečka k sobě dochází k posunu po snímcích vpřed a otáčením od sebe k posunu po snímcích vzad. TIP u okna videopasportu lze (pokud není video spuštěné) klikem pravým tlačítkem myši vyvolat kontextovou nabídku, kde je i příkaz kopírovat. Tímto způsobem lze snímek uložit do schránky a následně vložit například do dokumentu MS Word. Ukazatel postupu videa V angličtině progress bar znázorňuje v jaké části zobrazeného videa se uživatel právě nachází. Chycením a tažením značky momentální polohy videa se lze také ve videu pohybovat. Formát videa Snímky videa jsou ve formátu JPEG v základním rozlišení o velikosti 720x576 pixelů a v nízkém rozlišení 360x188 pixelů. Mezi těmito dvěma kvalitami obrázků se lze přepínat dvojklikem myší v oblasti zobrazení videa. Krok jednoho snímku odpovídá v obou případech 5 m (podle současného dohodnutého nastavení aplikace na zpracování videopasportu) VARS BRNO a.s. Strana 10 / 15

11 Znázornění polohy videa v mapě Jednotlivá videa jsou v mapě znázorněna symbolikou závislou na měřítku přiblížení detailů. Pro úrovně přiblížení 1 až 8 je to červený bod v místě středu daného úseku. Přičemž platí, že pokud by těchto bodů vycházelo mnoho na malém místě, pak jsou nahrazeny jednou ikonou znázorňující více výskytů v daném místě. VARS BRNO a.s. Strana 11 / 15

12 Kliknutím na vybraný bod s videem se videopasport nastaví na začátek tohoto videa a mapa nazoomuje na příslušný úsek do takového měřítka aby byl daný úsek celý zobrazen. VARS BRNO a.s. Strana 12 / 15

13 Přitom je možné, u dlouhých úseků, že toto měřítko nebude větší než úroveň 8, a proto mapa zůstane u vyžívání bodové symboliky. Bod videa, které je zobrazeno, je pak zvýrazněn žlutým čtverečkem orámovaným červeně a místo aktuálního zobrazeného snímku modrým bodem se šipkou. Tímto bodem je možno v mapě dále pohybovat. VARS BRNO a.s. Strana 13 / 15

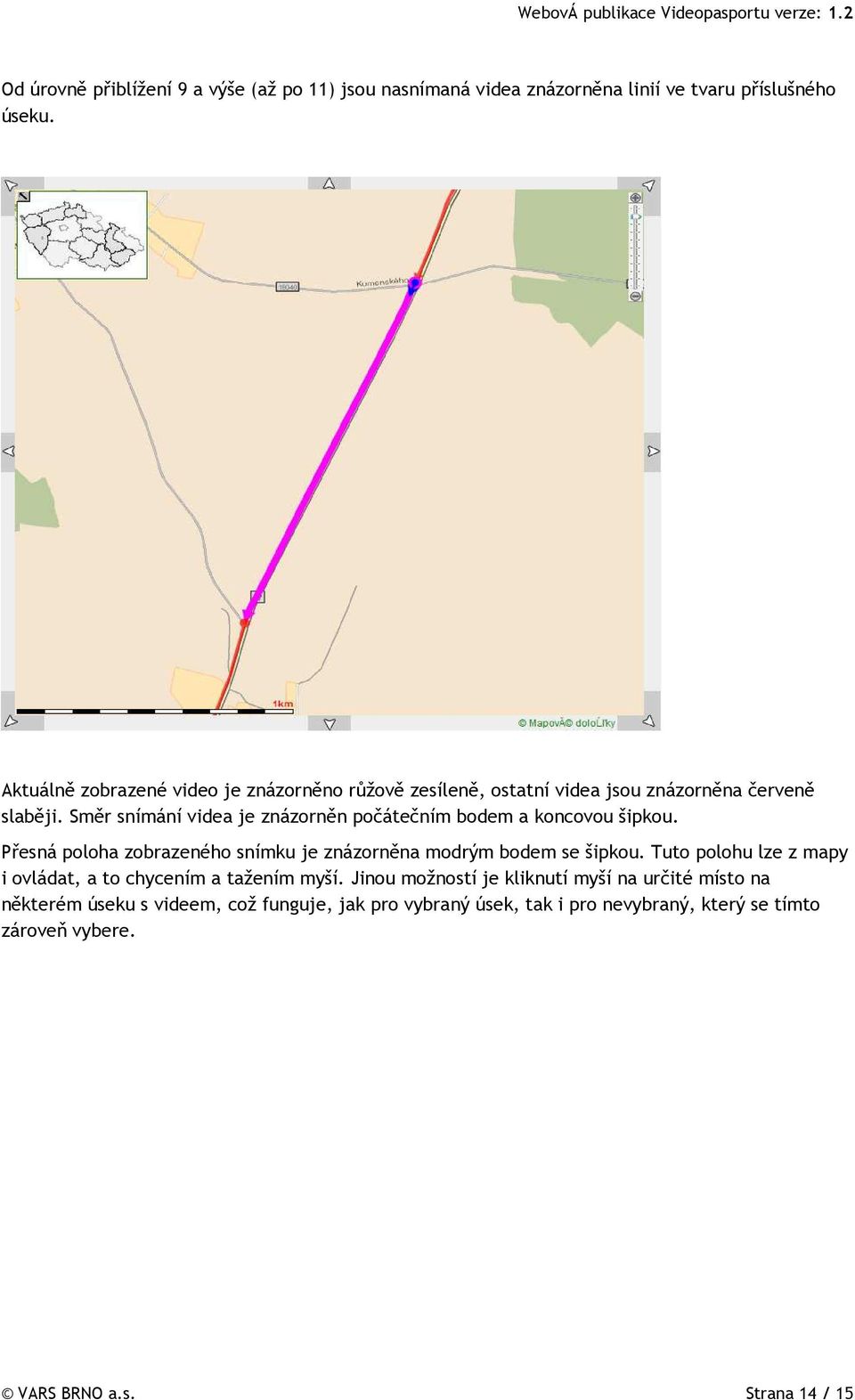

14 Od úrovně přiblížení 9 a výše (až po 11) jsou nasnímaná videa znázorněna linií ve tvaru příslušného úseku. Aktuálně zobrazené video je znázorněno růžově zesíleně, ostatní videa jsou znázorněna červeně slaběji. Směr snímání videa je znázorněn počátečním bodem a koncovou šipkou. Přesná poloha zobrazeného snímku je znázorněna modrým bodem se šipkou. Tuto polohu lze z mapy i ovládat, a to chycením a tažením myší. Jinou možností je kliknutí myší na určité místo na některém úseku s videem, což funguje, jak pro vybraný úsek, tak i pro nevybraný, který se tímto zároveň vybere. VARS BRNO a.s. Strana 14 / 15

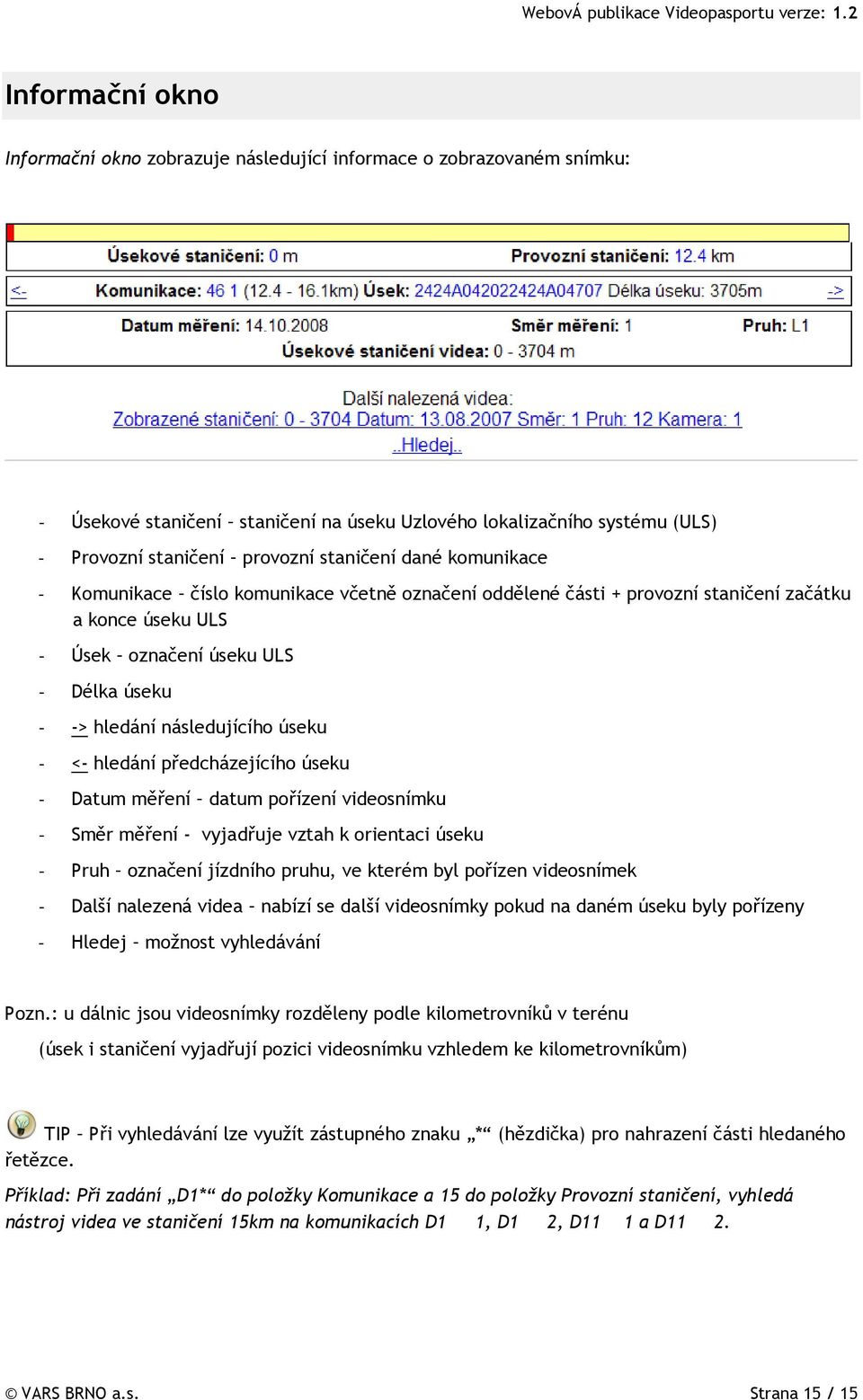

15 Informační okno Informační okno zobrazuje následující informace o zobrazovaném snímku: - Úsekové staničení staničení na úseku Uzlového lokalizačního systému (ULS) - Provozní staničení provozní staničení dané komunikace - Komunikace číslo komunikace včetně označení oddělené části + provozní staničení začátku a konce úseku ULS - Úsek označení úseku ULS - Délka úseku - -> hledání následujícího úseku - <- hledání předcházejícího úseku - Datum měření datum pořízení videosnímku - Směr měření - vyjadřuje vztah k orientaci úseku - Pruh označení jízdního pruhu, ve kterém byl pořízen videosnímek - Další nalezená videa nabízí se další videosnímky pokud na daném úseku byly pořízeny - Hledej možnost vyhledávání Pozn.: u dálnic jsou videosnímky rozděleny podle kilometrovníků v terénu (úsek i staničení vyjadřují pozici videosnímku vzhledem ke kilometrovníkům) TIP Při vyhledávání lze využít zástupného znaku * (hězdička) pro nahrazení části hledaného řetězce. Příklad: Při zadání D1* do položky Komunikace a 15 do položky Provozní staničení, vyhledá nástroj videa ve staničení 15km na komunikacích D1 1, D1 2, D11 1 a D11 2. VARS BRNO a.s. Strana 15 / 15
