NOVOSTAVBA TRIBUNY UL. NOVOMĚSTSKÁ, CHRUDIM

Transkript

1 INVESTOR: PROJEKT Vypracoval : Ing. Jaroslav Habán IČO : Studentská 1133, Žďár nad Sázavou, Tel: , Mobil: , JaHaZr@centrum.cz MĚSTO CHRUDIM, RESSELOVO NÁM. 77, CHRIDUM I, CHRUDIM MÍSTO: CHRUDIM REGION: VÝCHODOČESKÝ KRAJ NOVOSTAVBA TRIBUNY UL. NOVOMĚSTSKÁ, CHRUDIM DATUM: STUPEŇ: ZAK. ČÍSLO: DSP PZ-2012 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ PŘÍLOHA: F.1.3

2 A) POPIS A UMÍSTĚNÍ STAVBY A JEJÍCH OBJEKTŮ Účel objektu Předmětem dokumentace k územnímu řízení je novostavba tribuny při fotbalovém hřišti na ulici Novoměstská v Chrudimi. Situační umístění Objekt tribuny je navržen na místě původní tribuny parcelního čísla 6420 a na navazujícím pozemku parcelního čísla 2293/2 Příjezd požární techniky k objektu je možný po stávajících zpevněných veřejných komunikacích ulicí Novoměstská. Dispoziční řešení Objekt má dvě nadzemní užitná podlaží. V přízemí je navržena pokladna, sociální zařízení pro diváky, dvě šatny a skladová zázemí obsluhy. Tribuny jsou přístupné po vnějších schodištích. 1. nadzemní podlaží Číslo Účel místnosti S,pno[m2] S[m2] 101 Pokladna 0,0 17,6 102 WC Ž umývárna 0,0 12,7 103 Úklid 0,0 2,5 104 WC voz. 0,0 6,4 105 WC M 0,0 17,5 106 Hobby šatna 0,0 12,8 107 Hobby šatna WC, sprcha 0,0 4,3 108 Hobby šatna 0,0 12,8 109 Hobby šatna WC, sprcha 0,0 4,3 110 Zázemí obsluha areálu 0,0 68,4 111 Zázemí obsluha areálu 0,0 68,8 2. nadzemní podlaží Číslo Účel místnosti S,pno[m2] S[m2] 201 Tribuna A 0,0 220,0 202 Tribuna B 0,0 220,0 203 Časomíra 0,0 4,5 Konstrukční řešení Nosnou konstrukci tribuny tvoří železobetonový prefabrikovaný skelet Obvodové stěny a nosné stěny Obvodové zdivo bude tvárnic z lehčeného betonu, skořepinových tvárnic. Obvodové stěny směrem k hřišti budou opatřeny obkladem z masívních palubek z modřínu tloušťky 12 mm. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 2 (CELKEM 20)

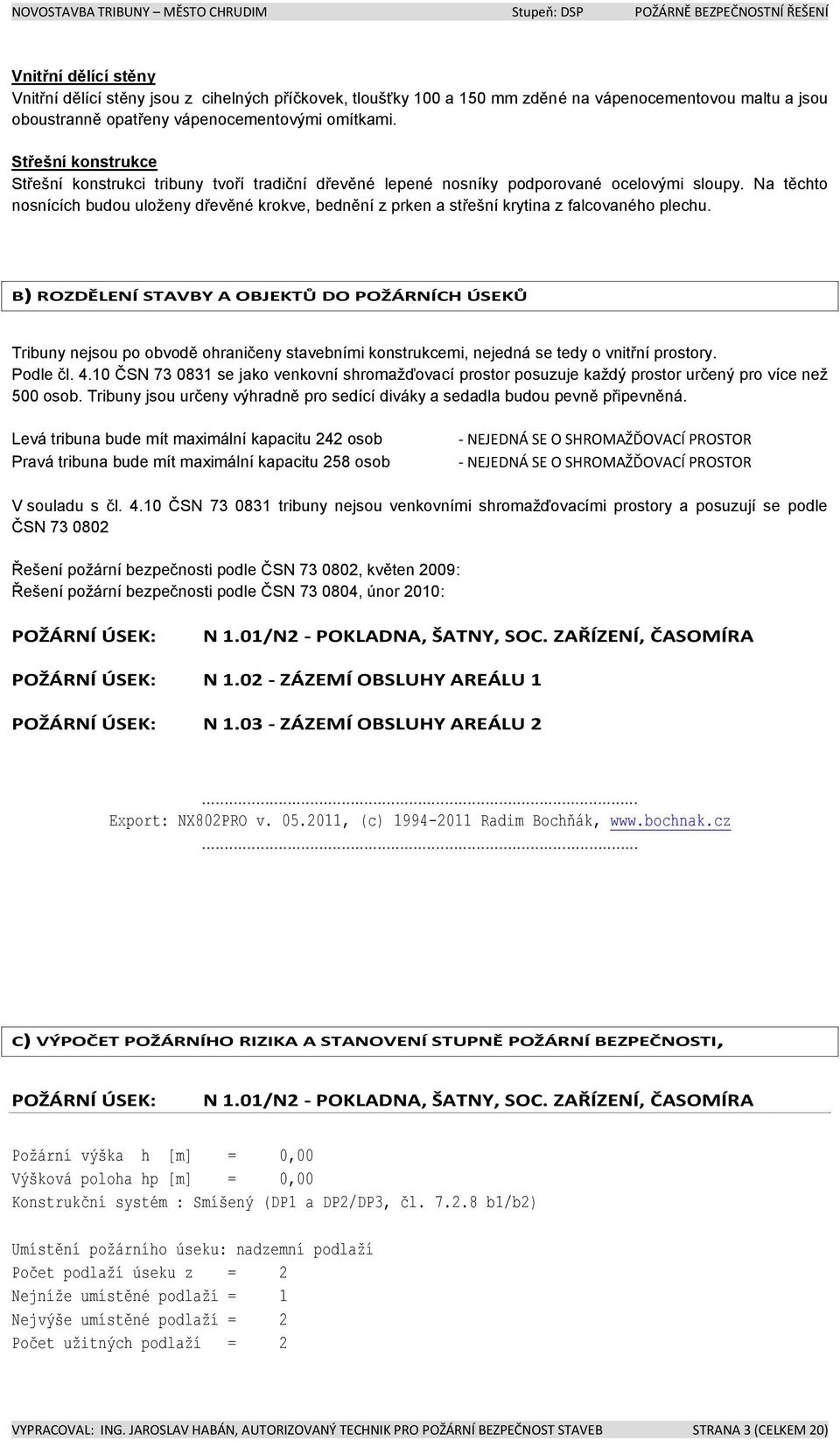

3 Vnitřní dělící stěny Vnitřní dělící stěny jsou z cihelných příčkovek, tloušťky 100 a 150 mm zděné na vápenocementovou maltu a jsou oboustranně opatřeny vápenocementovými omítkami. Střešní konstrukce Střešní konstrukci tribuny tvoří tradiční dřevěné lepené nosníky podporované ocelovými sloupy. Na těchto nosnících budou uloženy dřevěné krokve, bednění z prken a střešní krytina z falcovaného plechu. B) ROZDĚLENÍ STAVBY A OBJEKTŮ DO POŽÁRNÍCH ÚSEKŮ Tribuny nejsou po obvodě ohraničeny stavebními konstrukcemi, nejedná se tedy o vnitřní prostory. Podle čl ČSN se jako venkovní shromažďovací prostor posuzuje každý prostor určený pro více než 500 osob. Tribuny jsou určeny výhradně pro sedící diváky a sedadla budou pevně připevněná. Levá tribuna bude mít maximální kapacitu 242 osob Pravá tribuna bude mít maximální kapacitu 258 osob - NEJEDNÁ SE O SHROMAŽĎOVACÍ PROSTOR - NEJEDNÁ SE O SHROMAŽĎOVACÍ PROSTOR V souladu s čl ČSN tribuny nejsou venkovními shromažďovacími prostory a posuzují se podle ČSN Řešení požární bezpečnosti podle ČSN , květen 2009: Řešení požární bezpečnosti podle ČSN , únor 2010: POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2... Export: NX802PRO v , (c) Radim Bochňák, C) VÝPOČET POŽÁRNÍHO RIZIKA A STANOVENÍ STUPNĚ POŽÁRNÍ BEZPEČNOSTI, POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA Požární výška h [m] = 0,00 Výšková poloha hp [m] = 0,00 Konstrukční systém : Smíšený (DP1 a DP2/DP3, čl b1/b2) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 2 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 2 Počet užitných podlaží = 2 VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 3 (CELKEM 20)

4 Podlaží ve vícepodlažním požárním úseku: č.p. S Spno Spno,max osoby NÚC užitné podle [m2] [m2] [m2] ,9 0,0 0,0 0 Ne Ano a 2 4,5 0,0 0,0 0 Ne Ano a Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Pokladna 17,6 40,0 1,00 0, WC Ž umývárna 12,7 5,0 0,70 0, Úklid 2,5 15,0 1,00 0, WC voz. 6,4 5,0 0,70 5, WC M 17,5 5,0 0,70 5, Hobby šatna 12,8 20,0 1,10 5, Hobby šatna WC, sprc 4,3 20,0 1,10 5, Časomíra 4,5 40,0 1,00 0, Hobby šatna 12,8 20,0 1,10 5, Hobby šatna WC, sprc 4,3 20,0 1,10 5, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] ,0 1,3 1 J 1,3 0,8 2 J 1,3 0,8 2 J 1,3 0,8 1 J 1,3 0,8 1 J 2,4 1,2 1 S 1,3 0,8 1 J 1,3 0,8 1 J POŽÁRNÍ RIZIKO S [m2] = 95,40 So [m2] = 14,59 ho [m] = 0,93 hs [m] = 3,00 Sm [m2] = 17,60 p [kg.m-2] = 21,79 an = 1,008 a = 0,993 b = 0,806 c = 1,000 pv [kg.m-2] = p.a.b.c = 17,43 Stupeň požární bezpečnosti (čl. 7.2) = I. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 4 (CELKEM 20)

5 Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 50,45 Největší dovolená šířka požárního úseku [m] = 35,22 Mezní půdorysná plocha požárního úseku [m2] = 1777,03 Největší počet užitných podlaží z = 8 Smax = 1777,03 m 2 > Sskut = 95,40 m 2 - VYHOVUJE POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 Požární výška h [m] = 0,00 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 1 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Zázemí obsluha areál 68,4 100,0 0,90 0, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] ,3 0,8 2 J 1,3 0,8 2 J POŽÁRNÍ RIZIKO S [m2] = 68,36 So [m2] = 5,12 ho [m] = 0,80 hs [m] = 3,00 Sm [m2] = 68,36 p [kg.m-2] = 100,00 an = 0,900 a = 0,900 b = 1,230 c = 1,000 pv [kg.m-2] = p.a.b.c = 110,70 Stupeň požární bezpečnosti (čl. 7.2) = II. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 5 (CELKEM 20)

6 Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 70,00 Největší dovolená šířka požárního úseku [m] = 44,00 Mezní půdorysná plocha požárního úseku [m2] = 3080,00 Největší počet užitných podlaží z = 2 Smax = 3080,00 m 2 > Sskut = 68,36 m 2 - VYHOVUJE POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 Požární výška h [m] = 0,00 Výšková poloha hp [m] = 0,00 Konstrukční systém : Nehořlavý (DP1, čl a) Umístění požárního úseku: nadzemní podlaží Počet podlaží úseku z = 1 Nejníže umístěné podlaží = 1 Nejvýše umístěné podlaží = 1 Počet užitných podlaží = 1 Parametry místností v požárním úseku: č.m. č.p. Účel S pn an ps [m2] [kg.m-2] [kg.m-2] Zázemí obsluha areál 68,8 100,0 0,90 0, Parametry stavebních otvorů v obvodových a střešních konstrukcích: So ho Počet Umístění [m2] [m] ,3 0,8 6 J POŽÁRNÍ RIZIKO S [m2] = 68,78 So [m2] = 7,68 ho [m] = 0,80 hs [m] = 3,00 Sm [m2] = 68,78 p [kg.m-2] = 100,00 an = 0,900 a = 0,900 b = 1,155 c = 1,000 pv [kg.m-2] = p.a.b.c = 103,96 Stupeň požární bezpečnosti (čl. 7.2) = II. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 6 (CELKEM 20)

7 Velikost požárního úseku (čl. 7.3) Největší dovolená délka požárního úseku [m] = 70,00 Největší dovolená šířka požárního úseku [m] = 44,00 Mezní půdorysná plocha požárního úseku [m2] = 3080,00 Největší počet užitných podlaží z = 2 Smax = 3080 m 2 > Sskut = 68,78 m 2 - VYHOVUJE D) STANOVENÍ POŽÁRNÍ ODOLNOSTI STAVEBNÍCH KONSTRUKCÍ, POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ,ČASOMÍRA - I. SPB POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 - II. SPB POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 - II. SPB Posouzení požární odolnosti stavebních konstrukcí a stupně hořlavosti hmot podle: tabulky 12 ČSN : POŽÁRNÍ STĚNY 1a 1b 1c 1d Požadavek pro SPB I Požadavek pro SPB II Stěny zděné na vápenocementovou maltu oboustranně opatřené vápenocementovou omítkou z betonových skořepinových tvárnic tloušťky 200 mm... REI 90 DP1... vyhovuje POŽÁRNÍ STROPY 1a 1b 1c Požadavek pro SPB I. 15+ Požadavek pro SPB II. 30+ Železobetonové nosné panely tribuny... REI 45 DP1... vyhovuje POŽÁRNÍ UZÁVĚRY 2a 2b 2c - nevyskytují se OBVODOVÉ STĚNY 3a1 3a2 3a3 3b Požadavek pro SPB I. 15+ Požadavek pro SPB II. 30+ Stěny zděné na vápenocementovou maltu oboustranně opatřené vápenocementovou omítkou z betonových skořepinových tvárnic tloušťky 200 mm... REI 90 DP1... vyhovuje VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 7 (CELKEM 20)

8 NOSNÉ KONSTUKCE STŘECH Požadavek požární odolnosti pro I. SPB RE 15 Sloupy a nosníky z lepeného lamelového dřeva dřeva jehličnatých dřevin průřezu 200/300 mm a větších vystavené požáru ze čtyř stran... RE 30 DP3... vyhovuje Vaznice - nosníky z rostlého dřeva jehličnatých dřevin průřezu 140/240 mm vystavené požáru ze čtyř stran... RE 45 DP3... vyhovuje Sloupy podporující lepené dřevěné nosníky z ocelových trubek - navrženo statikem na účinky požáru s doloženou PO... R 15 DP1... vyhovuje Zavětrovací ocelové prvky táhla apod. - navrženo statikem na účinky požáru s doloženou PO... R 15 DP1... vyhovuje NOSNÉ KONSTRUKCE UVNITŘ PÚ 5a 5b 5c Požadavek pro SPB I Požadavek pro SPB II Železobetonové sloupy 400x 400 mm s krytím výztuže nejméně 20 mm... RE 90 DP1... vyhovuje Železobetonové nosné panely tribuny... REI 45 DP1... vyhovuje STŘEŠNÍ PLÁŠŤ Požadavek požární odolnosti pro I. SPB RE 0 Střešní plášť bednění prkny tloušťky 22 mm spojované na pero a drážku + plechová falcovaná krytina... RE 0 DP3... vyhovuje Stavební konstrukce splňují požadavky na požární odolnost a stupeň hořlavosti podle Tabulky 12 ČSN VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 8 (CELKEM 20)

9 E) EVAKUACE, STANOVENÍ DRUHU A KAPACITY ÚNIKOVÝCH CEST, POČET A UMÍSTĚNÍ POŽÁRNÍCH VÝTAHŮ, POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA Obsazení požárního úseku osobami podle ČSN , červenec 1997 Údaje z projektu Údaje z tabulky 1 Místn. Druh Plocha Počet Položka Plocha Sou- Počet čl. číslo místnosti v m2 osob na os. či- osob 6.2 proj. v m2 nitel 101 Pokladna 17, ,0 0,00 4 Ne 102 WC Ž umývárna 12, ,0 1,30 8 Ne 103 Úklid 2,5 0 0,0 0,00 0 Ne 104 WC voz. 6,4 0 0,0 0,00 0 Ne 105 WC M 17, ,0 1,30 12 Ne 106 Hobby šatna 12, ,0 1,35 14 Ne 107 Hobby šatna WC, 4,3 0 0,0 0,00 0 Ne 203 Časomíra 4, ,0 1,50 6 Ne 108 Hobby šatna 12, ,0 1,35 14 Ne 109 Hobby šatna WC, 4,3 0 0,0 0,00 0 Ne Únik osob z přízemí požárního úseku je řešen v souladu s čl ČSN jednou nechráněnou únikovou cestou vedoucí přímo na volné prostranství. (Podmínky tabulky 17 a požadavky na mezní délky únikové cesty jsou splněny). Únik osob z časomíry je řešen dvěma nechráněnými únikovými cestami vedoucími přímo na volné prostranství. Součinitel a = 0,993 Započitatelný počet osob podle ČSN = 58 Půdorysná plocha připadající na 1 osobu [m2] = 1,6 Ohrožení osob (čl.9.1.2) te [min] = 2,2 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,4 10,0 1,0 1, S rov. Ano - Z PŘÍZEMÍ 1 1 NÚC ,4 25,3 1,0 1, S dolů Ano - Z ČASOMÍRY VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 9 (CELKEM 20)

10 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 Obsazení požárního úseku osobami podle ČSN , červenec 1997 Údaje z projektu Údaje z tabulky 1 Místn. Druh Plocha Počet Položka Plocha Sou- Počet čl. číslo místnosti v m2 osob na os. či- osob 6.2 proj. v m2 nitel 110 Zázemí obsluha 45, a 0,0 1,30 3 Ne Součinitel a = 0,900 Započitatelný počet osob podle ČSN = 3 Půdorysná plocha připadající na 1 osobu [m2] = 22,8 Ohrožení osob (čl.9.1.2) te [min] = 2,4 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,0 8,8 1,0 1, S rov. Ano POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 Obsazení požárního úseku osobami podle ČSN , červenec 1997 Údaje z projektu Údaje z tabulky 1 Místn. Druh Plocha Počet Položka Plocha Sou- Počet čl. číslo místnosti v m2 osob na os. či- osob 6.2 proj. v m2 nitel 111 Zázemí obsluha 91, a 0,0 1,30 3 Ne Únik osob z požárního úseku je řešen v souladu s čl ČSN jednou nechráněnou únikovou cestou vedoucí přímo na volné prostranství. (Podmínky tabulky 17 a požadavky na mezní délky únikové cesty jsou splněny). Součinitel a = 0,900 Započitatelný počet osob podle ČSN = 3 Půdorysná plocha připadající na 1 osobu [m2] = 22,9 Ohrožení osob (čl.9.1.2) te [min] = 2,4 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,0 20,5 1,0 1, S rov. Ano VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 10 (CELKEM 20)

11 TRIBUNA A Únik osob z tribuny A je řešen dvěma nechráněnými únikovými cestami vedoucími přímo na volné prostranství. Součinitel a = 0,80 Započitatelný počet osob podle ČSN = 242 Půdorysná plocha připadající na 1 osobu [m2] = 0,85 Ohrožení osob (čl.9.1.2) te [min] = 3,1 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,0 32,0 2,0 2, S dolů Ano 1 1 NÚC ,0 32,0 1,0 1, S dolů Ano TRIBUNA B Únik osob z tribuny B je řešen dvěma nechráněnými únikovými cestami vedoucími přímo na volné prostranství. Součinitel a = 0,80 Započitatelný počet osob podle ČSN = 258 Půdorysná plocha připadající na 1 osobu [m2] = 0,85 Ohrožení osob (čl.9.1.2) te [min] = 3,1 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] 1 1 NÚC ,0 32,0 1,5 2, S dolů Ano 1 1 NÚC ,0 32,0 1,0 1, S dolů Ano ŘEŠENÍ ÚNIKOVÝCH CEST Z CELÉHO OBJEKTU TRIBUNY VYHOVUJE POŽADAVKŮM ČSN. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 11 (CELKEM 20)

12 F) VYMEZENÍ POŽÁRNĚ NEBEZPEČNÉHO PROSTORU, VÝPOČET ODSTUPOVÝCH VZDÁLENOSTÍ, V souladu s čl b) 1) ČSN se střechy a střešní pláště nepovažují za požárně otevřené plochy (a nevyžadují se odstupové vzdálenosti) v případě podle 1) požadavky na střešní na střešní plášť jsou nulové (pro I. a II. stupeň požární bezpečnosti), přičemž pv je menší nebo rovno 50 kg/m 2. Výpočtové požární zatížení řešeného požárního úseku je 40,00 kg/m 2 - splněno Posuzování padajících hořících částí se v souladu s poznámkou k čl ČSN neposuzuje, sklon střešních konstrukcí je menší jak 45, římsy mají menší přesah jak 1,00 m - splněno Výpočet hustoty tepelného toku zateplené obvodové stěny: Materiál Objemová hmotnos t rychlost odhořívání Tloušťka (mm) Hmotnost vrs tvy Doba hoření Teplot a TN Hustota tepelného toku - I kg/m3 kg/m2/min mm kg min C kw/m2 Dřevo 550 0,5 12,5 6,88 13, ,39 Podle čl ČSN plochy obvodových stěn nebo jejich části, které vykazují v rovině vnějšího líce obvodové stěny hustotu tepelného toku větší než 60 kw/m 2, v časovém intervalu požadované požární odolnosti obvodové stěny podle tabulky 12, položky 3, se považují za zcela požárně otevřené plochy. Hustota tepelného topu je menší jak 60 kw/m 2, obvodová stěna v souladu s čl ČSN není požárně otevřenou plochou. - VYHOVUJE Podle čl ČSN plochy obvodových stěn nebo jejich části, které vykazují v rovině vnějšího líce obvodové stěny hustotu tepelného topu v rozmezí >15 kw/m 2 až 60 kw/m 2, v časovém intervalu požadované požární odolnosti obvodové stěny podle tabulky 12, položky 3 a tomto časovém intervalu vykazují také celistvost, se považují za částečně požárně otevřené plochy. Hustota tepelného topu obvodové stěny bude menší jak15 kw/m 2, obvodová stěna v souladu s čl ČSN není obvodová stěna částečně požárně otevřenou plochou. - VYHOVUJE Výpočet uvolněného tepla z vrstvy tepelné izolační vrstvy konstrukce dodatečného zateplení obvodové stěny: Materiál Objemová hmotnos t Tloušťka (mm) Hmotnost vrs tvy Výhřevnost Uvolněné teplo kg/m3 mm kg MJ/kg MJ Dřevo ,5 6, ,875 Obvodové stěny (čl ČSN ) druhu DP1 či DP2, které vykazují požadovanou požární odolnost a které mají vnější povrch z výrobků třídy reakce na oheň B až D se považují za částečně požárně otevřené plochy, pokud množství uvolněného tepla je větší jak 150 MJ/m 2. Množství uvolněného tepla navrženého kontaktního zateplovacího systému je menší jak 150 MJ/m 2, obvodová stěna je proto i po provedení ETICS požárně uzavřenou plochou. - VYHOVUJE VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 12 (CELKEM 20)

13 POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA pv [kg.m-2] = 9,5 hodnota pv zvýšena o 5 kg.m-2, čl :čl.7.2.8b) č. l hu Sp Spo po po* pv k2 k3 I d d* Pozn. [m] [m] [m2] [m2] [%] [%] [kg.m-2] [kw.m-2] [m] [m] ,0 2, ,33 1,93 44,97 0,00 0, a (čl ) 2 1,5 1, ,33 1,93 44,97 0,93 0, a 3 3,8 0, ,33 1,93 44,97 0,69 0, a 4 2,0 2, ,33 1,93 44,97 1,14 1, a 5 0,9 2, ,33 1,93 44,97 0,83 0, a 6 2,7 2, ,80 1,16 74,73 2,54 2, a Hodnoty označené * pro po < 40 % neextrapolované na 40% 1 - J 2 - J 1500/ J 2x 1600/ J 900/ / Z dveře 6 - Časomíra POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 pv [kg.m-2] = 110, č. l hu Sp Spo po po* pv k2 k3 I d d* Pozn. [m] [m] [m2] [m2] [%] [%] [kg.m-2] [kw.m-2] [m] [m] ,8 2, ,36 0,52 166,96 3,47 2, a (čl ) 2 4,2 0, ,36 0,52 166,96 2,18 2, a 3 1,8 2, ,36 0,52 166,96 3,10 3, a Hodnoty označené * pro po < 40 % neextrapolované na 40% 1 - J celá 2 - J 2x 1600/ J 1800/ VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 13 (CELKEM 20)

14 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 pv [kg.m-2] = 104, č. l hu Sp Spo po po* pv k2 k3 I d d* Pozn. [m] [m] [m2] [m2] [%] [%] [kg.m-2] [kw.m-2] [m] [m] ,8 0, ,37 0,54 162,23 2,37 2, a 2 2,5 2, ,37 0,54 162,23 3,92 3, a Hodnoty označené * pro po < 40 % neextrapolované na 40% 1 - J 2 - V Posouzení odstupových vzdáleností: OBJEKT, PÚ ODSTUP (m) PROLUKA (m) ODSTUP (m) PÚ Centrální šatny do 3,70 < 9,00 > 0,83 N 1.01/N2 - Z Kolna doporučena k demolici 5,90 < 11,20 > 3,92 N Z Jiné objekty se v bezprostřední blízkosti objektu nenacházejí, požadavky ČSN na odstupové vzdálenosti jsou splněny. Požárně nebezpečný prostor posuzovaného objektu požárního úseku nepřesahuje hranice stavebního pozemku. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 14 (CELKEM 20)

15 SITUAČNÍ SCHÉMA: KOLNA stávající fotbalové hřiště 2293/2 NOVOSTAVBA TRIBUNY CHODNÍK 2852/11 STÁNÍ UL. NOVOMĚSTSKÁ 2846/1 2830/6 2273/ CENTRÁLNÍ ŠATNY 6418 VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 15 (CELKEM 20)

16 G) ZPŮSOB ZABEZPEČENÍ STAVBY POŽÁRNÍ VODOU NEBO JINÝMI HASEBNÍMI LÁTKAMI, Zásobování vodou pro hašení (čl. 13.8) podle ČSN , červen 2003 POŽÁRNÍ ÚSEK: S [m2] = 95,4 p [kg.m-2] = 21,8 Součin p.s = 2079,0 Výška objektu h [m] = 0,0 N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 S [m2] = 68,4 p [kg.m-2] = 100,0 Součin p.s = 6836,0 Výška objektu h [m] = 0,0 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 S [m2] = 68,8 p [kg.m-2] = 100,0 Součin p.s = 6878,0 Výška objektu h [m] = 0,0 1. Vnější odběrní místo (čl. 5 ČSN ) Druh objektu: nevýrobní objekt Položka č. 2 v tab.1 a 2 Typ odběrního Vzdálenosti[m] DN v Q Obsah Pozn. místa od objektu mezi sebou mm m.s-1 l.s-1 nádrže m3 Hydrant ,8 6,0 0 Do požadované vzdálenosti 150 m je instalován jeden požární hydrant DN 80 mm (ve vzdálenosti 70 m) na potrubí DN 100 mm, čímž je zajištěn požadovaný odběr požární vody 6,0 l/s. Minimální požadovaný tlak v potrubí 0,20 MPa je zajištěn. Požadované množství požární vody pro hašení požáru objektu tím je zajištěno. 2. Vnitřní odběrní místo (čl. 6 ČSN ) Hodnoty součinů p x S požárních úseků jsou menší jak 9000, proto nemusí být požární úseky v souladu s čl.6.1 a 4.4 b) 1) ČSN vybaveny vnitřními odběrními místy ani hadicovými systémy. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 16 (CELKEM 20)

17 H) STANOVENÍ POČTU, DRUHU A ROZMÍSTĚNÍ HASICÍCH PŘÍSTROJŮ, V posuzovaném objektu je nutno osadit níže uvedené přenosné hasicí přístroje: POŽÁRNÍ ÚSEK: N 1.01/N2 - POKLADNA, ŠATNY, SOC. ZAŘÍZENÍ, ČASOMÍRA Počet hasicích přístrojů podle ČSN nr = 1,5 Počet hasicích jednotek hasicích přístrojů nhj1 = 6.nr = 9,0 Počet Obsah Počet Hasicí schopnost Hasicí přístroj HJ1 HP hasiva HJ1 A B C přízemí 10 1 x Práškový PG6LE 6 kg časomíra 2 1 x Práškový PG2LE 2 kg CELKEM : 12 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 1 Počet hasicích přístrojů podle ČSN nr = 1,2 Počet hasicích jednotek hasicích přístrojů nhj1 = 6.nr = 7,2 Počet Obsah Počet Hasicí schopnost Hasicí přístroj HJ1 HP hasiva HJ1 A B C 10 1 x Práškový PG6LE 6 kg CELKEM : 10 POŽÁRNÍ ÚSEK: N ZÁZEMÍ OBSLUHY AREÁLU 2 Počet hasicích přístrojů podle ČSN nr = 1,2 Počet hasicích jednotek hasicích přístrojů nhj1 = 6.nr = 7,2 Počet Obsah Počet Hasicí schopnost Hasicí přístroj HJ1 HP hasiva HJ1 A B C 10 1 x Práškový PG6LE 6 kg CELKEM : 10 Přenosné ruční hasicí přístroje se rozmísťují rovnoměrně po ploše požárních úseků na viditelných a snadno přístupných místech a tak aby rukojeť hasicího přístroje byla 1500 mm nad podlahou. Použije-li se přenosných hasicích přístrojů s menší hasicí schopností, musí se zvýšit jejich počet tak, aby výsledná hasicí schopnost byla shodná. VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 17 (CELKEM 20)

18 I) POSOUZENÍ POŽADAVKŮ NA ZABEZPEČENÍ STAVBY POŽÁRNĚ BEZPEČNOSTNÍMI ZAŘÍZENÍMI, Nouzové osvětlení Nucené větrání EPS SHZ Hlásiče požáru Záložní zdroje Evakuační výtahy Systém autonomní detekce a signalizace - není požadavek - není požadavek - není požadavek - není požadavek - není požadavek - není požadavek - není požadavek - není požadavek J) ZHODNOCENÍ TECHNICKÝCH ZAŘÍZENÍ STAVBY, Elektrické instalace Veškeré elektrické instalace musí být provedeny podle platných předpisů a ČSN v závislosti na druhu prostředí stanoveného podle ČSN Ochrana před bleskem (LPS) bude řešena samostatným projektem podle ČSN EN až -5 Ochrana před bleskem. Při kolaudaci nutno doložit výchozí revizi ochrany před bleskem (LPS) eventuelně výpočtem rizika prokázat, že ochrana před bleskem není nutná. Vytápění Provoz v objektu bude sezónní, a proto nebude vytápěn. Potrubní rozvody Prostupy rozvodů a instalací, technických a technologických potrubních rozvodů, kabelových a jiných elektrických rozvodů apod. požárně dělícími konstrukcemi musí být utěsněny tak aby se zamezilo šíření požáru těmito rozvody. Těsnění prostupů se hodnotí podle ČSN :2004, a to v těchto případech : a) požární odolnosti EI aa) kanalizační potrubí, třídy reakce na oheň B až F, světlého průřezu přes 8000 mm2 (EI-UU nebo EI-CU) - světlý průměr kanalizačního potrubí prostupujícím požárním stropem nebude větší jak 100 mm ab) potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny, třídy reakce na oheň B až F, světlého průřezu přes mm2 (EI-UC) -světlý průměr potrubí nebude větší jak 118 mm ac) potrubí sloužící k rozvodu stlačeného či nestlačeného vzduchu či jiných nehořlavých plynů včetně VZT rozvodů, třídy reakce na oheň B až F, světlého průřezu přes mm2 (EI-UC) - světlý průměr potrubí rozvodu stlačeného vzduchu není větší jak 123 mm - VZT potrubí bude ocelové - třída reakce na oheň A1 ad) kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší jak 1,0 kg/m - požárními stěnami a stropy nebudou jedním otvorem prostupovat svazky kabelů s hmotností izolací větší jak 1,0 kg/m. Rozvodná potrubí a jejich příslušenství, sloužící rozvodu nehořlavých látek pro technická zařízení stavebních objektů nebo pro technologické účely, mohou prostupovat požárně dělící konstrukcí při dodržení podmínek pro prostupy podle ČSN č.l a ČSN čl * VYPRACOVAL: ING. JAROSLAV HABÁN, AUTORIZOVANÝ TECHNIK PRO POŽÁRNÍ BEZPEČNOST STAVEB STRANA 18 (CELKEM 20)
