REKONSTRUKCE ZÁZEMÍ SPORTOVNÍHO CENTRA A SPORTOVNÍHO STŘEDISKA MLÁDEŽE V CHRUDIMI

Transkript

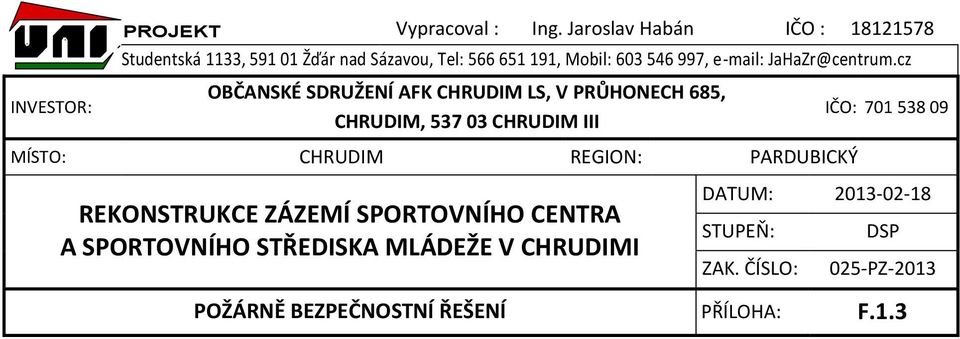

1 INVESTOR: PROJEKT Vypracoval : Ing. Jaroslav Habán IČO : Studentská 1133, Žďár nad Sázavou, Tel: , Mobil: , JaHaZr@centrum.cz OBČANSKÉ SDRUŽENÍ AFK CHRUDIM LS, V PRŮHONECH 685, CHRUDIM, CHRUDIM III MÍSTO: CHRUDIM REGION: PARDUBICKÝ REKONSTRUKCE ZÁZEMÍ SPORTOVNÍHO CENTRA A SPORTOVNÍHO STŘEDISKA MLÁDEŽE V CHRUDIMI IČO: DATUM: STUPEŇ: ZAK. ČÍSLO: DSP 025-PZ-2013 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ PŘÍLOHA: F.1.3

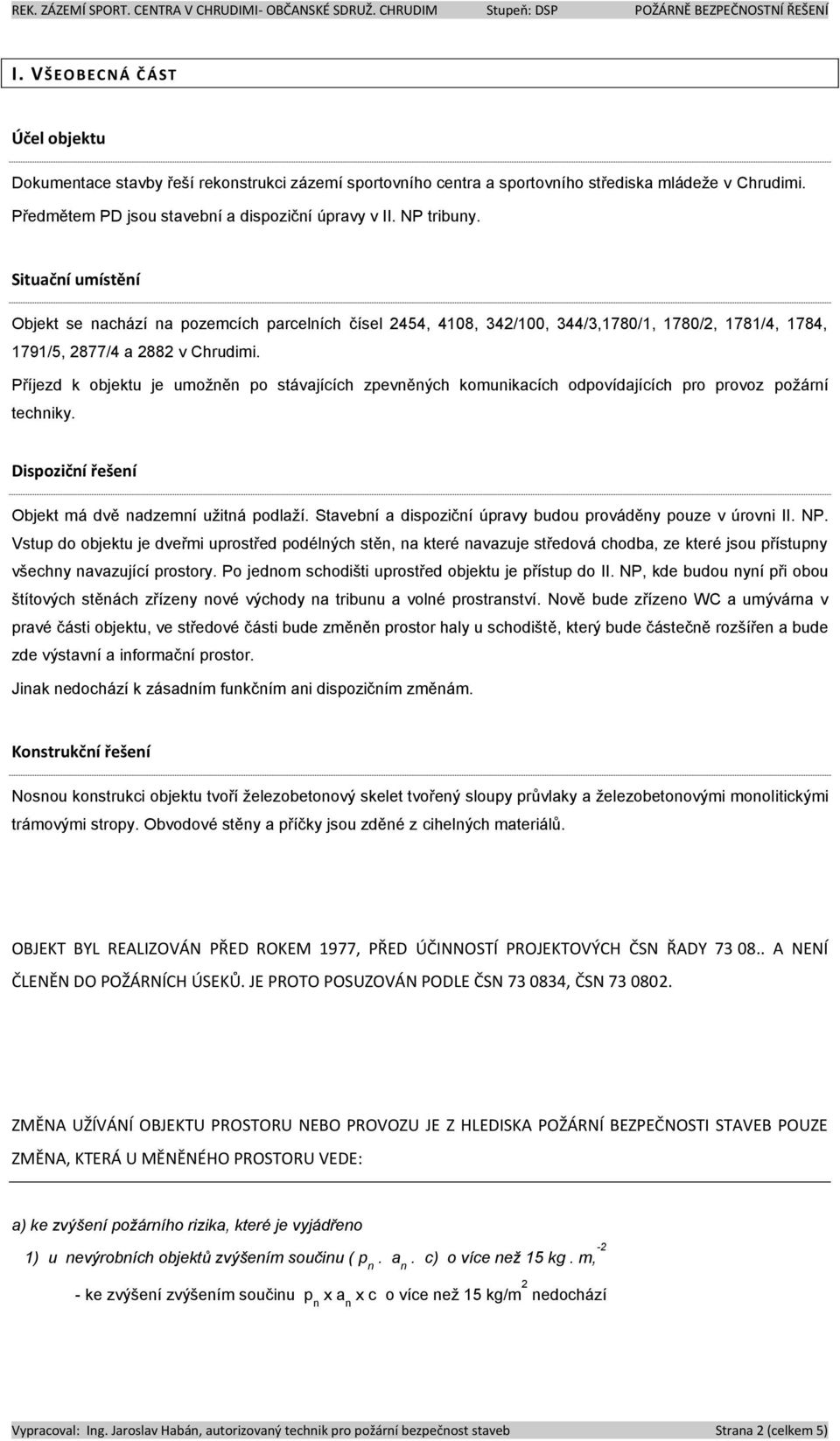

2 I. VŠEO BECNÁ Č ÁST Účel objektu Dokumentace stavby řeší rekonstrukci zázemí sportovního centra a sportovního střediska mládeže v Chrudimi. Předmětem PD jsou stavební a dispoziční úpravy v II. NP tribuny. Situační umístění Objekt se nachází na pozemcích parcelních čísel 2454, 4108, 342/100, 344/3,1780/1, 1780/2, 1781/4, 1784, 1791/5, 2877/4 a 2882 v Chrudimi. Příjezd k objektu je umožněn po stávajících zpevněných komunikacích odpovídajících pro provoz požární techniky. Dispoziční řešení Objekt má dvě nadzemní užitná podlaží. Stavební a dispoziční úpravy budou prováděny pouze v úrovni II. NP. Vstup do objektu je dveřmi uprostřed podélných stěn, na které navazuje středová chodba, ze které jsou přístupny všechny navazující prostory. Po jednom schodišti uprostřed objektu je přístup do II. NP, kde budou nyní při obou štítových stěnách zřízeny nové východy na tribunu a volné prostranství. Nově bude zřízeno WC a umývárna v pravé části objektu, ve středové části bude změněn prostor haly u schodiště, který bude částečně rozšířen a bude zde výstavní a informační prostor. Jinak nedochází k zásadním funkčním ani dispozičním změnám. Konstrukční řešení Nosnou konstrukci objektu tvoří železobetonový skelet tvořený sloupy průvlaky a železobetonovými monolitickými trámovými stropy. Obvodové stěny a příčky jsou zděné z cihelných materiálů. OBJEKT BYL REALIZOVÁN PŘED ROKEM 1977, PŘED ÚČINNOSTÍ PROJEKTOVÝCH ČSN ŘADY A NENÍ ČLENĚN DO POŽÁRNÍCH ÚSEKŮ. JE PROTO POSUZOVÁN PODLE ČSN , ČSN ZMĚNA UŽÍVÁNÍ OBJEKTU PROSTORU NEBO PROVOZU JE Z HLEDISKA POŽÁRNÍ BEZPEČNOSTI STAVEB POUZE ZMĚNA, KTERÁ U MĚNĚNÉHO PROSTORU VEDE: a) ke zvýšení požárního rizika, které je vyjádřeno 1) u nevýrobních objektů zvýšením součinu ( p n. a n. c) o více než 15 kg. m, -2 - ke zvýšení zvýšením součinu p n x a n x c o více než 15 kg/m 2 nedochází Vypracoval: Ing. Jaroslav Habán, autorizovaný technik pro požární bezpečnost staveb Strana 2 (celkem 5)

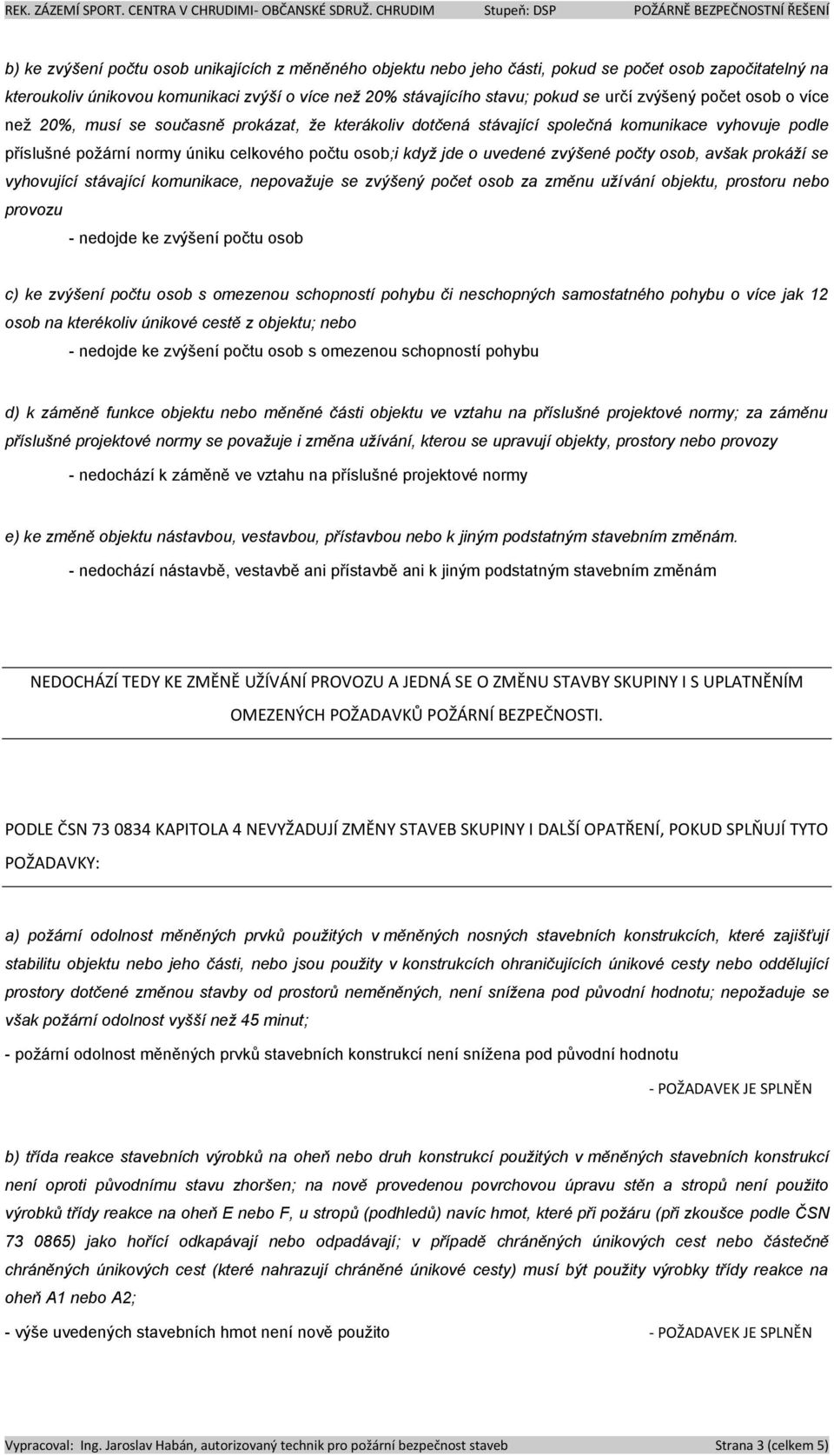

3 b) ke zvýšení počtu osob unikajících z měněného objektu nebo jeho části, pokud se počet osob započitatelný na kteroukoliv únikovou komunikaci zvýší o více než 20% stávajícího stavu; pokud se určí zvýšený počet osob o více než 20%, musí se současně prokázat, že kterákoliv dotčená stávající společná komunikace vyhovuje podle příslušné požární normy úniku celkového počtu osob;i když jde o uvedené zvýšené počty osob, avšak prokáží se vyhovující stávající komunikace, nepovažuje se zvýšený počet osob za změnu užívání objektu, prostoru nebo provozu - nedojde ke zvýšení počtu osob c) ke zvýšení počtu osob s omezenou schopností pohybu či neschopných samostatného pohybu o více jak 12 osob na kterékoliv únikové cestě z objektu; nebo - nedojde ke zvýšení počtu osob s omezenou schopností pohybu d) k záměně funkce objektu nebo měněné části objektu ve vztahu na příslušné projektové normy; za záměnu příslušné projektové normy se považuje i změna užívání, kterou se upravují objekty, prostory nebo provozy - nedochází k záměně ve vztahu na příslušné projektové normy e) ke změně objektu nástavbou, vestavbou, přístavbou nebo k jiným podstatným stavebním změnám. - nedochází nástavbě, vestavbě ani přístavbě ani k jiným podstatným stavebním změnám NEDOCHÁZÍ TEDY KE ZMĚNĚ UŽÍVÁNÍ PROVOZU A JEDNÁ SE O ZMĚNU STAVBY SKUPINY I S UPLATNĚNÍM OMEZENÝCH POŽADAVKŮ POŽÁRNÍ BEZPEČNOSTI. PODLE ČSN KAPITOLA 4 NEVYŽADUJÍ ZMĚNY STAVEB SKUPINY I DALŠÍ OPATŘENÍ, POKUD SPLŇUJÍ TYTO POŽADAVKY: a) požární odolnost měněných prvků použitých v měněných nosných stavebních konstrukcích, které zajišťují stabilitu objektu nebo jeho části, nebo jsou použity v konstrukcích ohraničujících únikové cesty nebo oddělující prostory dotčené změnou stavby od prostorů neměněných, není snížena pod původní hodnotu; nepožaduje se však požární odolnost vyšší než 45 minut; - požární odolnost měněných prvků stavebních konstrukcí není snížena pod původní hodnotu - POŽADAVEK JE SPLNĚN b) třída reakce stavebních výrobků na oheň nebo druh konstrukcí použitých v měněných stavebních konstrukcí není oproti původnímu stavu zhoršen; na nově provedenou povrchovou úpravu stěn a stropů není použito výrobků třídy reakce na oheň E nebo F, u stropů (podhledů) navíc hmot, které při požáru (při zkoušce podle ČSN ) jako hořící odkapávají nebo odpadávají; v případě chráněných únikových cest nebo částečně chráněných únikových cest (které nahrazují chráněné únikové cesty) musí být použity výrobky třídy reakce na oheň A1 nebo A2; - výše uvedených stavebních hmot není nově použito - POŽADAVEK JE SPLNĚN Vypracoval: Ing. Jaroslav Habán, autorizovaný technik pro požární bezpečnost staveb Strana 3 (celkem 5)

4 c) šířka nebo výška kterékoliv požárně otevřené plochy v obvodových stěnách není zvětšena o více než 10 % původního rozměru nebo se prokáže, že odstupová vzdálenost vyhovuje příslušným technickým normám a předpisům, popřípadě nepřesahuje (i nevyhovující) stávající odstupovou vzdálenost; - do velikostí požárně otevřených ploch není zasahováno - POŽADAVEK JE SPLNĚN d) nově zřizované prostupy všemi stěnami podle a) jsou utěsněny podle 6.2.ČSN :2009; - nové prostupy nejsou zřizovány - POŽADAVEK JE SPLNĚN e) nově instalované vzduchotechnické zařízení v objektech dělených či nedělených na požární úseky, nebo v částech objektu nedotčených změnou stavby bude provedeno podle ČSN ; nově instalované vzduchotechnické rozvody v částech objektu nedotčených změnou stavby nebo nečleněných na požární úseky nesmí být z výrobků třídy reakce na oheň B až F; - nebude instalováno nové vzduchotechnické zařízení - POŽADAVEK JE SPLNĚN f) nově zřizované prostupy všemi stropy jsou utěsněny podle 6.2 ČSN :2009; - nové prostupy nejsou zřizovány - POŽADAVEK JE SPLNĚN g) v měněné části objektu nejsou původní únikové cesty zúženy ani prodlouženy nebo se prokáže, že jejich rozměry odpovídají normovým požadavkům a ani jiným způsobem není oproti původnímu stavu zhoršena jejich kvalita (např. větrání, požární odolnost a druh stavebních konstrukcí, provedení povrchových úprav, kvalita nášlapné vrstvy podlahy apod.) - původní únikové cesty nejsou měněny, nedochází ke zúžení ani prodloužení únikových cest, nedochází ani ke zhoršení kvality únikových cest - zřízením východů v úrovni II. NP na tribuny a volné prostranství bude z II. NP únik osob možný dvěma NÚC dochází ke zlepšení původního stavu - POŽADAVEK JE SPLNĚN h) je vytvořen požární úsek z prostorů podle 3.3b), pokud to ČSN , ČSN nebo normy řady ĆSN 73 08xx jmenovitě vyžadují; požárně dělící konstrukce toho požárního úseku mohou být bez dalšího průkazu navrženy pro III. stupeň požární bezpečnosti; III. stupni požární bezpečnosti musí odpovídat všechny požadavky na stavební konstrukce, včetně požadavků na požárně dělící konstrukce oddělující požární úsek od sousedních prostorů (nepřihlíží se k případnému požárnímu riziku v ostatních částech objektu); - ke změnám technického zařízení objektu nedochází - POŽADAVEK JE SPLNĚN i) v měněné části objektu nejsou změnou stavby zhoršeny původní parametry zařízení umožňující protipožární zásah, zejména příjezdové komunikace, nástupní plochy, zásahové cesty a vnější odběrná místa požární vody; u vnitřních hydrantových systémů lze ponechat původní hydranty včetně stávající funkční výzbroje; v měněné části objektu musí být rozmístěny přenosné hasicí přístroje podle zásad ČSN , ČSN nebo norem řady ČSN 73 08xx. Vypracoval: Ing. Jaroslav Habán, autorizovaný technik pro požární bezpečnost staveb Strana 4 (celkem 5)

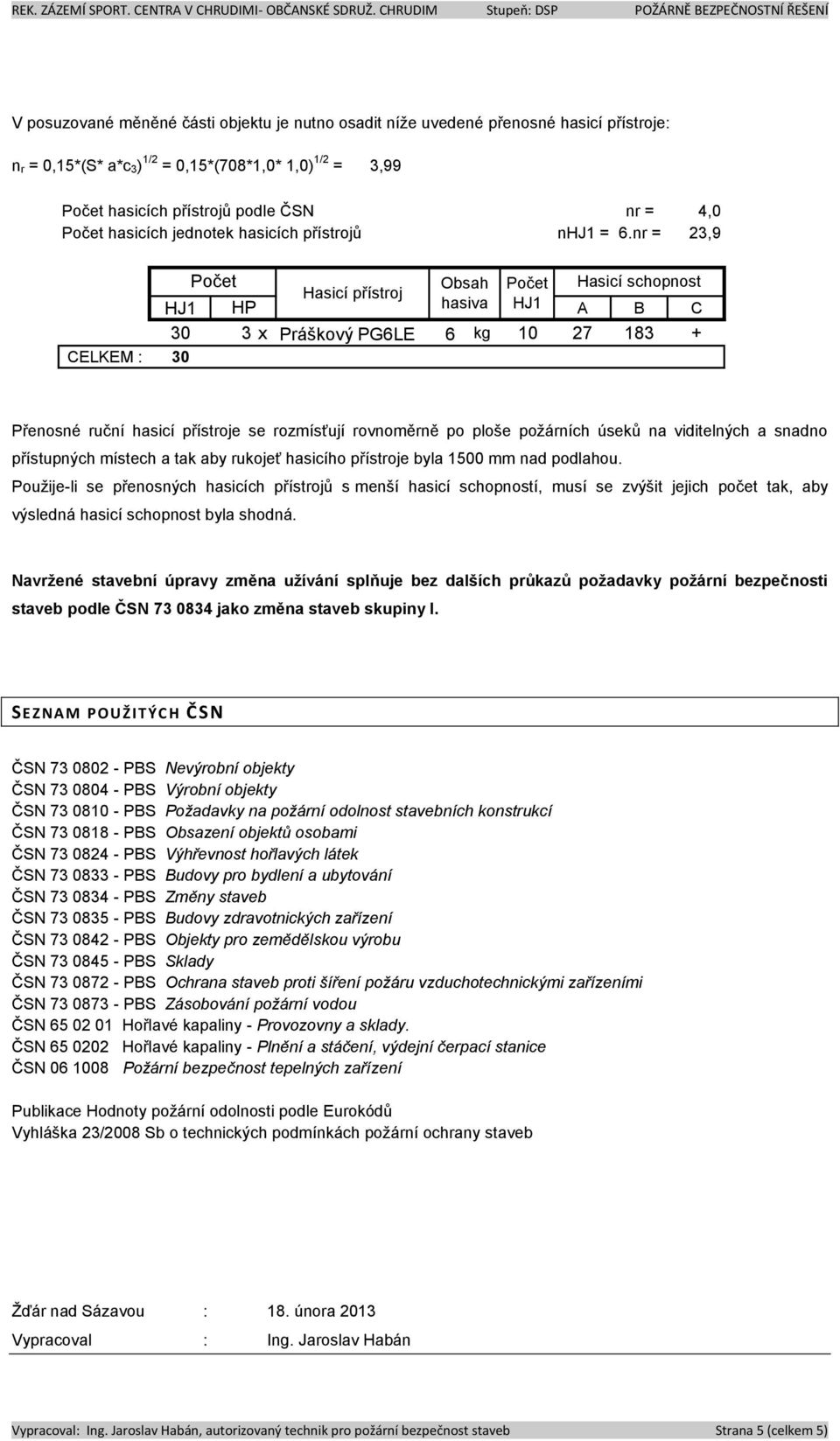

5 V posuzované měněné části objektu je nutno osadit níže uvedené přenosné hasicí přístroje: n r = 0,15*(S* a*c 3) 1/2 = 0,15*(708*1,0* 1,0) 1/2 = 3,99 Počet hasicích přístrojů podle ČSN nr = 4,0 Počet hasicích jednotek hasicích přístrojů nhj1 = 6.nr = 23,9 Počet Obsah Počet Hasicí schopnost Hasicí přístroj HJ1 HP hasiva HJ1 A B C 30 3 x Práškový PG6LE 6 kg CELKEM : 30 Přenosné ruční hasicí přístroje se rozmísťují rovnoměrně po ploše požárních úseků na viditelných a snadno přístupných místech a tak aby rukojeť hasicího přístroje byla 1500 mm nad podlahou. Použije-li se přenosných hasicích přístrojů s menší hasicí schopností, musí se zvýšit jejich počet tak, aby výsledná hasicí schopnost byla shodná. Navržené stavební úpravy změna užívání splňuje bez dalších průkazů požadavky požární bezpečnosti staveb podle ČSN jako změna staveb skupiny I. SEZNAM POUŽ ITÝC H ČSN ČSN PBS Nevýrobní objekty ČSN PBS Výrobní objekty ČSN PBS Požadavky na požární odolnost stavebních konstrukcí ČSN PBS Obsazení objektů osobami ČSN PBS Výhřevnost hořlavých látek ČSN PBS Budovy pro bydlení a ubytování ČSN PBS Změny staveb ČSN PBS Budovy zdravotnických zařízení ČSN PBS Objekty pro zemědělskou výrobu ČSN PBS Sklady ČSN PBS Ochrana staveb proti šíření požáru vzduchotechnickými zařízeními ČSN PBS Zásobování požární vodou ČSN Hořlavé kapaliny - Provozovny a sklady. ČSN Hořlavé kapaliny - Plnění a stáčení, výdejní čerpací stanice ČSN Požární bezpečnost tepelných zařízení Publikace Hodnoty požární odolnosti podle Eurokódů Vyhláška 23/2008 Sb o technických podmínkách požární ochrany staveb Žďár nad Sázavou : 18. února 2013 Vypracoval : Ing. Jaroslav Habán Vypracoval: Ing. Jaroslav Habán, autorizovaný technik pro požární bezpečnost staveb Strana 5 (celkem 5)
