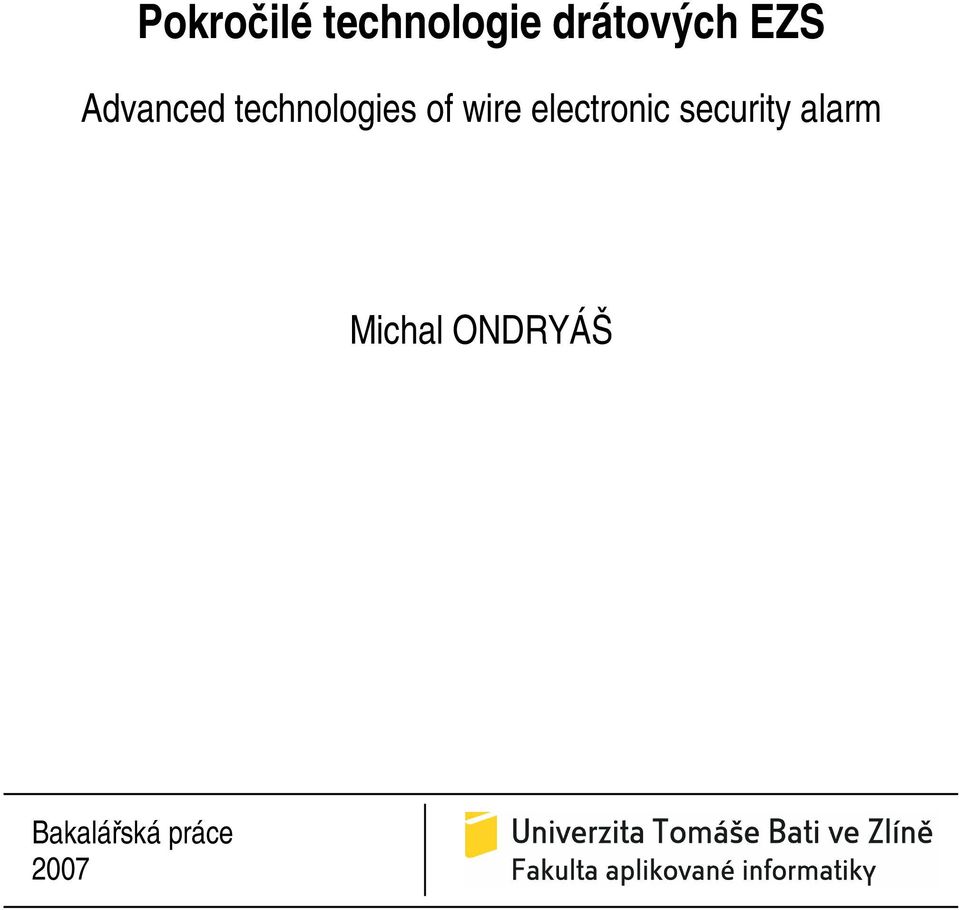

1 Pokroilé technologie drátových EZS Advanced technologies of wire electronic security alarm Michal ONDRYÁŠ Bakaláská práce 2007

2 *** nascannované zadání str. 1 ***

3 *** nascannované zadání str. 2 ***

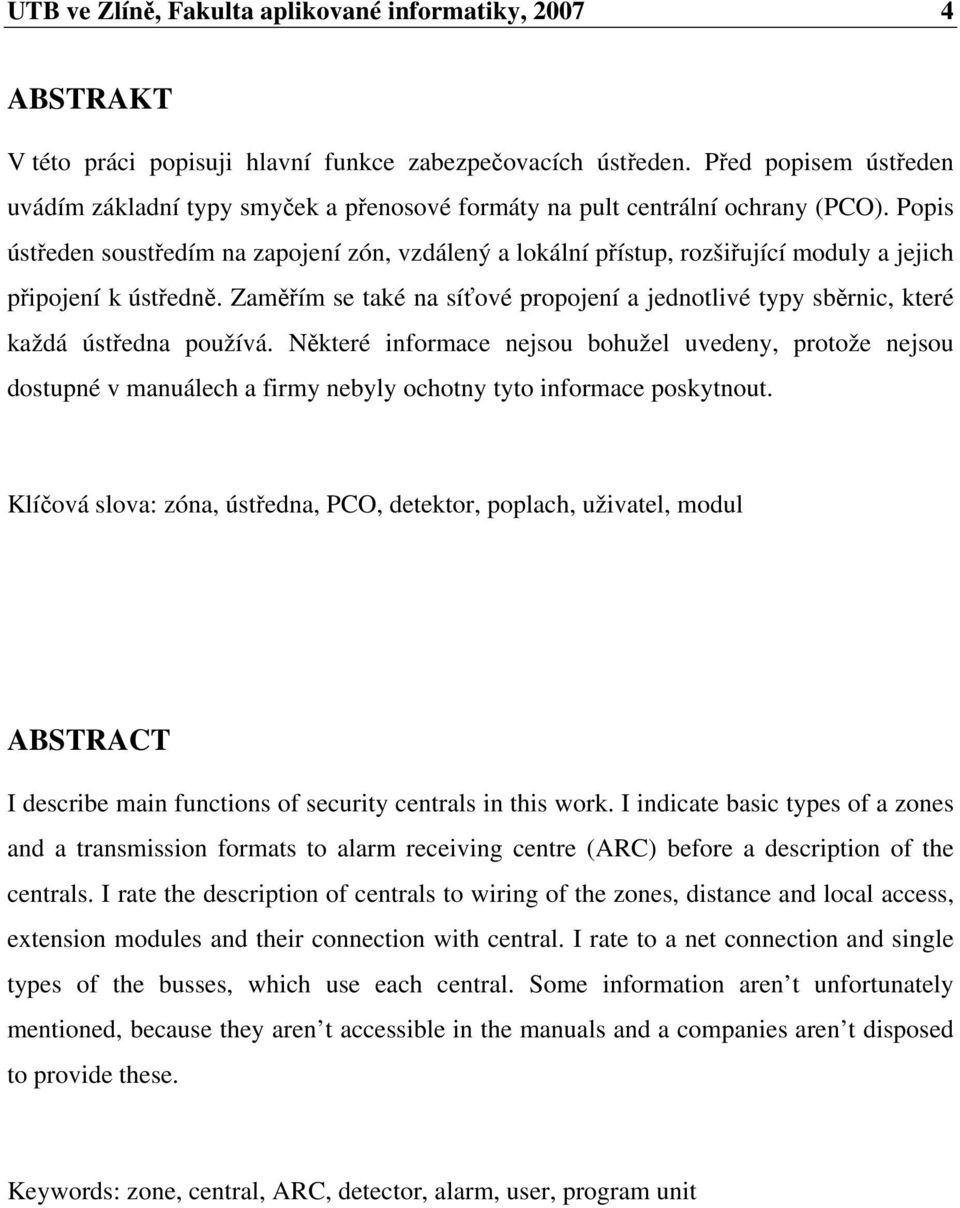

4 UTB ve Zlín, Fakulta aplikované informatiky, ABSTRAKT V této práci popisuji hlavní funkce zabezpeovacích ústeden. Ped popisem ústeden uvádím základní typy smyek a penosové formáty na pult centrální ochrany (PCO). Popis ústeden soustedím na zapojení zón, vzdálený a lokální pístup, rozšiující moduly a jejich pipojení k ústedn. Zamím se také na síové propojení a jednotlivé typy sbrnic, které každá ústedna používá. Nkteré informace nejsou bohužel uvedeny, protože nejsou dostupné v manuálech a firmy nebyly ochotny tyto informace poskytnout. Klíová slova: zóna, ústedna, PCO, detektor, poplach, uživatel, modul ABSTRACT I describe main functions of security centrals in this work. I indicate basic types of a zones and a transmission formats to alarm receiving centre (ARC) before a description of the centrals. I rate the description of centrals to wiring of the zones, distance and local access, extension modules and their connection with central. I rate to a net connection and single types of the busses, which use each central. Some information aren t unfortunately mentioned, because they aren t accessible in the manuals and a companies aren t disposed to provide these. Keywords: zone, central, ARC, detector, alarm, user, program unit

5 UTB ve Zlín, Fakulta aplikované informatiky, Dkuji svému vedoucímu bakaláské práce, Ing. Rudolfu DRGOVI, za vedení, rady a vcné pipomínky, které mi poskytoval bhem práce. Dále chci podkovat svým rodim a blízkým za podporu, které se mi dostávalo bhem studia. Prohlašuji, že jsem na bakaláské práci pracoval samostatn a použitou literaturu jsem citoval. V pípad publikace výsledk, je-li to uvolnno na základ licenní smlouvy, budu uveden jako spoluautor. Ve Zlín Podpis diplomanta

6 UTB ve Zlín, Fakulta aplikované informatiky, OBSAH I OBSAH...6 II ÚVOD...9 III I IV TEORETICKÁ ÁST...11 V 1 ZÁKLADNÍ TYPY SMYEK A KOMUNIKACE S PCO ROZDLENÍ PROUDOVÝCH SMYEK PODLE TYPU PODLE FUNKCE KONTAKTU Spínací kontakt (sepnutí = aktivace) Normal Open Rozpínací kontakt (rozepnutí = aktivace) Normal Close PODLE VYVÁŽENÍ Jednoduše vyvážená Dvojit vyvážená ATZ S PÍMOU ADRESACÍ KOMUNIKACE S PCO...15 VI PULZNÍ FORMÁT TÓNOVÝ FORMÁT CID PRINCIP PENOSU GALAXY G ZAPOJENÍ ZÓN DYNAMICKÉ MONITOROVÁNÍ ZÓN ZAPOJENÍ VÍCE DETEKTOR DO JEDNÉ ZÓNY OVLÁDÁNÍ ÚSTEDNY VZDÁLEN / LOKÁLN VZDÁLENÝ PÍSTUP Galaxy Gold Secu rity Directos Gold Alarm Monitoring LOKÁLNÍ SPRÁVA A MONITOROVÁNÍ (POUZE JEDNA ÚSTEDNA GALAXY) DATOVÁ SBRNICE RS485 (LINKA AB) MODUL RS KOMUNIKÁTOR ISDN TELEFONNÍ KOMUNIKÁTOR E G8 (RIO)...27

7 UTB ve Zlín, Fakulta aplikované informatiky, ZÓNY VÝSTUPY PIPOJENÍ DO SYSTÉMU...28 VII 3 CONCEPT 3000/ACCESS PROSTORY UŽIVATELÉ ZÓNY A SYSTÉMOVÉ VSTUPY ZAPOJENÍ ZÓN MODULÁRNÍ DESIGN A ROZŠIITELNOST LAN OBECNÉ ZÁSADY PRO ZAPOJENÍ LAN ZAKONOVÁNÍ LAN TYPY KABEL, NAPÁJENÍ SYSTÉMU PÍSTUP A KOMUNIKACE PC DIRECT WDIRECT INSIGHT INSIGHT LITE INSIGHT PROFESSIONAL ACCEPT ANSWER CALL EXTERNÍ MODEM PULSE Režimy volání CONTACT ID Režimy volání GSM Zasílání zpráv ve formátu Contact ID Ovládání systému pomocí SMS zpráv MODULY UNIVERZÁLNÍ EXPANDER - IRZ3004EXP EXPANDER 8 VÝSTUP - IRA ZÓNOVÝ MINI EXPANDER - IRZ 3000 / MODUL PRO ÍZENÍ VÝTAH - IRL TESTOVÁNÍ ZÓN...47

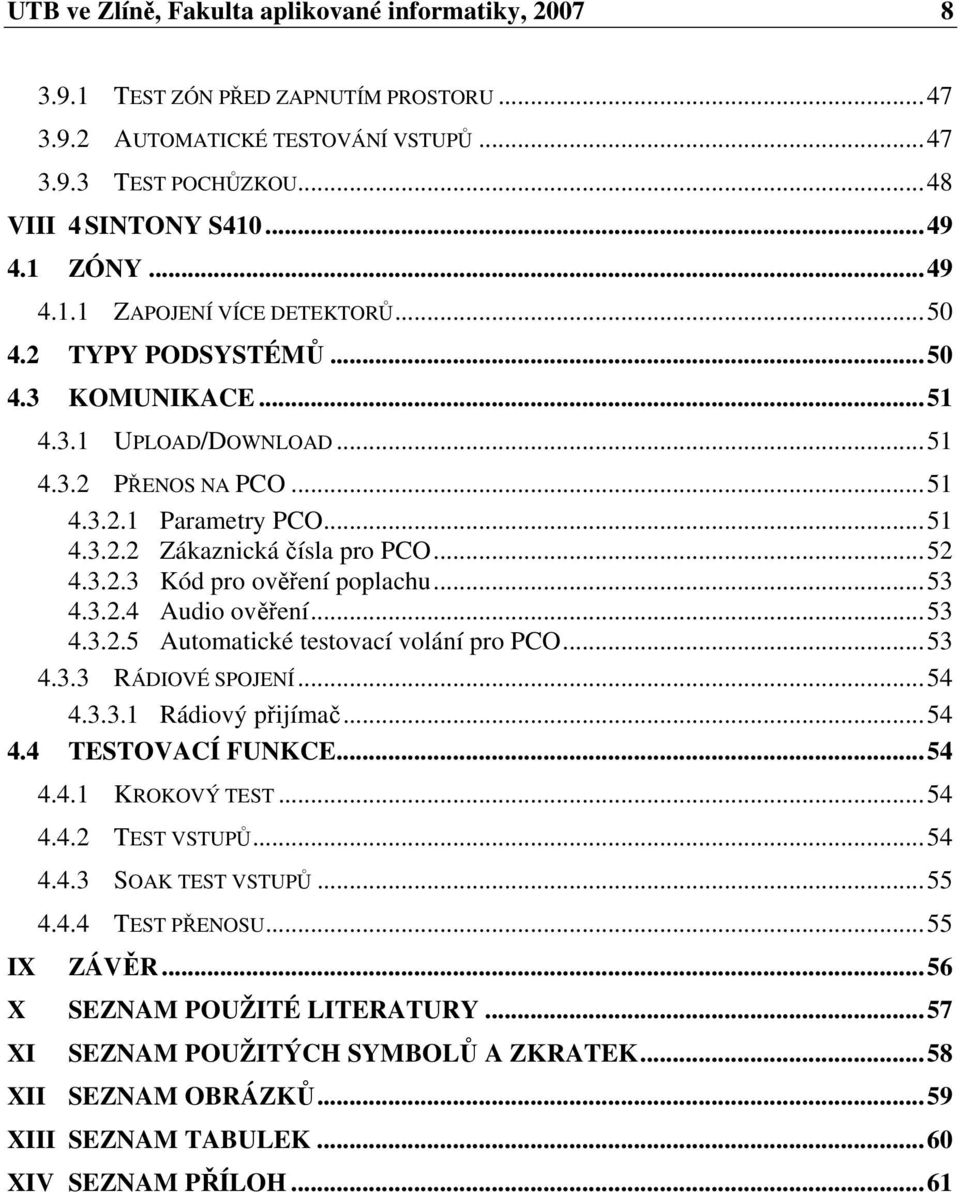

8 UTB ve Zlín, Fakulta aplikované informatiky, TEST ZÓN PED ZAPNUTÍM PROSTORU AUTOMATICKÉ TESTOVÁNÍ VSTUP TEST POCHZKOU...48 VIII 4 SINTONY S ZÓNY ZAPOJENÍ VÍCE DETEKTOR TYPY PODSYSTÉM KOMUNIKACE UPLOAD/DOWNLOAD PENOS NA PCO Parametry PCO Zákaznická ísla pro PCO Kód pro ovení poplachu Audio ovení Automatické testovací volání pro PCO RÁDIOVÉ SPOJENÍ Rádiový pijíma TESTOVACÍ FUNKCE KROKOVÝ TEST TEST VSTUP SOAK TEST VSTUP TEST PENOSU...55 IX ZÁVR...56 X SEZNAM POUŽITÉ LITERATURY...57 XI SEZNAM POUŽITÝCH SYMBOL A ZKRATEK...58 XII SEZNAM OBRÁZK...59 XIII SEZNAM TABULEK...60 XIV SEZNAM PÍLOH...61

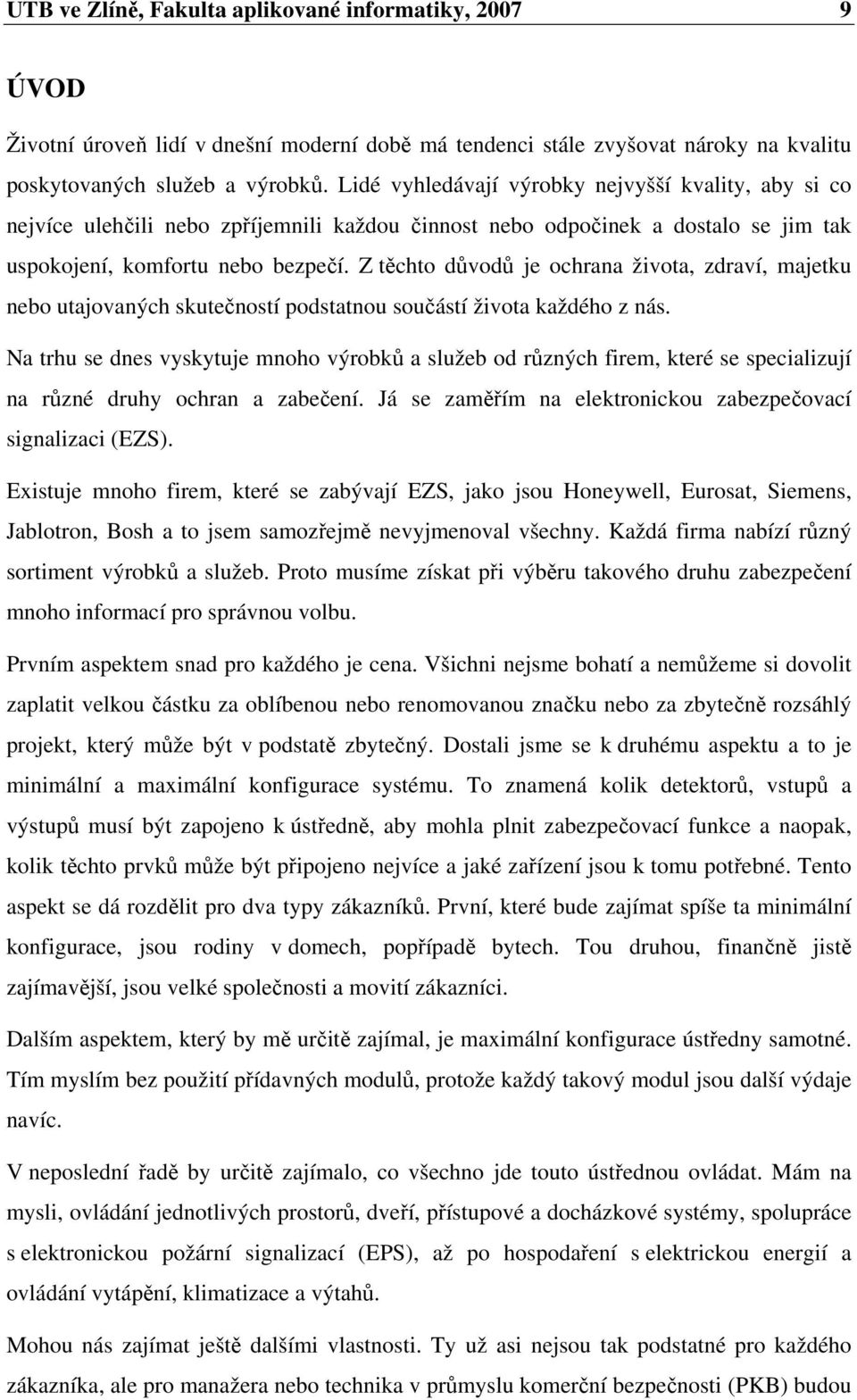

9 UTB ve Zlín, Fakulta aplikované informatiky, ÚVOD Životní úrove lidí v dnešní moderní dob má tendenci stále zvyšovat nároky na kvalitu poskytovaných služeb a výrobk. Lidé vyhledávají výrobky nejvyšší kvality, aby si co nejvíce ulehili nebo zpíjemnili každou innost nebo odpoinek a dostalo se jim tak uspokojení, komfortu nebo bezpeí. Z tchto dvod je ochrana života, zdraví, majetku nebo utajovaných skuteností podstatnou souástí života každého z nás. Na trhu se dnes vyskytuje mnoho výrobk a služeb od rzných firem, které se specializují na rzné druhy ochran a zabeení. Já se zamím na elektronickou zabezpeovací signalizaci (EZS). Existuje mnoho firem, které se zabývají EZS, jako jsou Honeywell, Eurosat, Siemens, Jablotron, Bosh a to jsem samozejm nevyjmenoval všechny. Každá firma nabízí rzný sortiment výrobk a služeb. Proto musíme získat pi výbru takového druhu zabezpeení mnoho informací pro správnou volbu. Prvním aspektem snad pro každého je cena. Všichni nejsme bohatí a nemžeme si dovolit zaplatit velkou ástku za oblíbenou nebo renomovanou znaku nebo za zbyten rozsáhlý projekt, který mže být v podstat zbytený. Dostali jsme se k druhému aspektu a to je minimální a maximální konfigurace systému. To znamená kolik detektor, vstup a výstup musí být zapojeno k ústedn, aby mohla plnit zabezpeovací funkce a naopak, kolik tchto prvk mže být pipojeno nejvíce a jaké zaízení jsou k tomu potebné. Tento aspekt se dá rozdlit pro dva typy zákazník. První, které bude zajímat spíše ta minimální konfigurace, jsou rodiny v domech, popípad bytech. Tou druhou, finann jist zajímavjší, jsou velké spolenosti a movití zákazníci. Dalším aspektem, který by m urit zajímal, je maximální konfigurace ústedny samotné. Tím myslím bez použití pídavných modul, protože každý takový modul jsou další výdaje navíc. V neposlední ad by urit zajímalo, co všechno jde touto ústednou ovládat. Mám na mysli, ovládání jednotlivých prostor, dveí, pístupové a docházkové systémy, spolupráce s elektronickou požární signalizací (EPS), až po hospodaení s elektrickou energií a ovládání vytápní, klimatizace a výtah. Mohou nás zajímat ješt dalšími vlastnosti. Ty už asi nejsou tak podstatné pro každého zákazníka, ale pro manažera nebo technika v prmyslu komerní bezpenosti (PKB) budou

10 UTB ve Zlín, Fakulta aplikované informatiky, jist zajímavé. Jedná se mi napíklad o podporované formáty penosu poplachové zprávy na pult centralizované ochrany (PCO), možnost programování a nastavování parametr a získávání hodnot z ústeden pomocí vzdáleného a lokálního pístupu a penosové cesty, které se k tomuto využívají, propojení více ústeden po síti a maximální délka sít, testování funknosti zón ústednou v dob kdy nesteží a rozpoznání rzných druh narušení. Cílem této práce je vytvoit pehled o jednotlivých vlastnostech ústeden rzných výrobc. Vybral jsem si ti výrobce a od každého jednu ústednu, kterou jsem považoval za tu pokrokovou a moderní, a popsal jednotlivé vlastnosti z materiál, které se mi podailo získat.

11 UTB ve Zlín, Fakulta aplikované informatiky, I. TEORETICKÁ ÁST

12 UTB ve Zlín, Fakulta aplikované informatiky, ZÁKLADNÍ TYPY SMYEK A KOMUNIKACE S PCO 1.1 Rozdlení proudových smyek podle typu Podle funkce kontaktu Spínací kontakt (sepnutí = aktivace) Normal Open Nevýhodou samozejm je situace, kdy se smyka kdekoli peruší (ve svorkách, perušení vodie, apod.). Pak samozejm není možno informaci penést. Proto se tato varianta vbec v systémech EZS nepoužívá. Logicky z toho zpsobu zapojení vyplývá varianta druhá Rozpínací kontakt (rozepnutí = aktivace) Normal Close Smyka je vlastn neustále hlídána a kontrolována na perušení. Nevýhodou tohoto ešení je možnost vyblokování celé smyky tím, že ji zkratujeme. Ke zkratu mže dojít napíklad skípnutím kabelu a nebo i zámrn sabotáží. Je to vlastn pemostní detektoru. Proto se proti tomuto smyky vyvažují Podle vyvážení Jednoduše vyvážená Zde se vychází z toho, že klidový stav smyky je dán uritým odporem (konkrétní hodnota závisí na nastavení vstupu ústedny). Pokud se hodnota zmní, je to považováno za aktivaci smyky. Samozejm, aby byla tato varianta využitelná v praxi, je nutno dát urité tolerance ve zmn odporu (délka kabeláže její odpor, kolísání odporu vlivem teploty, pechodové odpory ve svorkách). Povolena je zmna až 30% jmenovité hodnoty. Aby byla hlídána celá délka vyvážené smyky, umístní odporu je až v nejvzdálenjším bod (pokud je ve smyce vazeno více detektor s kontakty v sérii, je odpor vhodné umístit až do posledního nejvzdálenjšího detektoru). Používá se vtšinou tam, kde je zapojeno více detektor v jedné smyce. Kontakty jsou pak zapojeny v sérii a vyvažovací odpor je umístn u nejvzdálenjšího kontaktu (v

13 UTB ve Zlín, Fakulta aplikované informatiky, detektoru). Zapojení je jednoduché a prhledné. Nevýhodou je práv to, že je více detektor v sérii a tedy není pesná identifikace místa aktivace. Obr. 1: Zapojení jednoduše vyvážené smyky Dvojit vyvážená Z každého detektoru se vtšinou penáší dv informace, aktivace (pohyb, otevení dveí, ) a narušení krytu sabotáž. Pomocí dvou hodnot odporu se penáší klidový stav a aktivace detektoru. Klidový stav je dán základní hodnotou odporu, aktivace je zdvojnásobením této hodnoty. Zkrat nebo rozpojení smyky je bráno jako sabotáž smyky nebo otevení krytu detektoru. Hodnoty odporu mají opt toleranní pásmo až 30% aby nemohl vniknout problém špatného vyhodnocení pi kolísání odporu napíklad vlivem teploty. Pokud má ústedna dostatený poet drátových smyek, pak je výhodné každý detektor pipojit na samostatnou smyku. Smyka je pak schopna indikovat jak aktivaci, tak i sabotáž detektoru, pípadn smyky. Obr. 2: Zapojení dvojit vyvážené smyky varianta 1

14 UTB ve Zlín, Fakulta aplikované informatiky, Obr. 3: Zapojení dvojit vyvážené smyky varianta ATZ Jedná se o pipojení dvou detektor po jednom páru vyhodnocovacích vodi. Oba detektory se programují jako naprosto nezávislé zóny. V zapojení je dosaženo rozlišení obou detektor a tamperu pomocí odporového vyvážení. V klidu má vedení odpor 1 k. Pi nekoneném odporu nebo pi zkratu na vedení je vyhlášen tamper. Pi narušení 1 detektoru je odpor vedení 2 k. Pi narušení 2 detektoru je na vedení odpor 3,2 k. Pi souastném narušení obou detektor 1 a 2 je odpor vedení 4,2 k. Obr. 4: Zapojení smyky ATZ S pímou adresací Princip už nespoívá v odporovém vyvážení. Základem je, že každý detektor ve smyce má svoji vlastní adresu a s ústednou jsou propojeny sbrnicí. Komunikace mže probíhat dvma typy: Jednosmrn aktivním lenem je detektor, který vysílá informace do ústedny Obousmrn detektor a ústedna spolu plnohodnotn komunikují, ústedna mže lépe kontrolovat stav detektor

15 UTB ve Zlín, Fakulta aplikované informatiky, Tento typ smyek se moc nepoužívá, protože vtšina ústeden pracuje na principu odporového vyvážení. 1.2 Komunikace s PCO Z objektu, který je hlídán ústednou, lze pedat na Pult Centrální Ochrany zprávu pomocí telefonního komunikátoru. Z ústedny je možné na PCO penášet kompletní události z objektu (zapnuto, vypnuto, poplach, porucha atd.). Pro komunikaci mezi PCO a ústednou se používá nkolik zavedených formát penosu zpráv. Krom penosu pes telefonní linku je další nejastjší penos pomocí bezdrátového vysílae / pijímae. Existují i další penosové cesty a zákaznické systémy, ale v dalším popisu se budu zabývat pouze penosem pes telefonní linky. Podle typu ústedny je poteba nastavit parametry pro telefonní komunikaci Pulzní formát 4+2 Oznaení formátu 4+2 vychází z formátu zprávy, která je složena ze 4 ísel pro identifikaci objektu a 2 ísel pro urení zprávy. Penosové tabulky si vytváí každý správce PCO sám a mohou se mezi jednotlivými provozovateli PCO lišit. Používají se ísla HEXA v rozsahu 1,2,3,4,5,6,7,8,9,A,B,C,D,E,F Tónový formát CID Pulzní formát penáší íslo pomocí pulz. Dva pulzy je 2 jedenáct pulz je B atd. I rychlým pulzním formátm trvá penesení zprávy pomrn dlouho, protože kontrola dat se provádí opakováním zprávy. U tónových formát je princip stejný jako u tónové volby, kdy jednomu íslu odpovídá jeden tón o pesné frekvenci. Kontrola penosu se neprovádí opakováním zprávy, ale provedením kontrolního soutu. U tónových formát jsou pevn pednastaveny kódy pro penos událostí a odpadá zdlouhavé vypl ování kód do ústedny. Pi instalaci zpravidla staí ústedn zadat tento formát penosu a píslušné kódy na PCO se automaticky piadí událostem. Množství zpráv, které lze rozlišit je ádov nkolik tisíc. Pro penos pomocí tónových formát je poteba se informovat, jestli je podporuje ústedna a PCO.

16 UTB ve Zlín, Fakulta aplikované informatiky, Princip penosu Penos na PCO je pesn popsán a ídí se danými pravidly. Pro pochopení funkce a pípadné ešení problém s penosem na PCO uvádíme popis komunikace. Toto je popis bezchybného penosu na PCO. 1. Dojde ke vzniku události, která má být penesena na PCO 2. Ústedna zvedne a pipojí se na telefonní linku 3. Dojde k vytoení telefonního ísla na PCO 4. Asi na druhé vyzvánní na druhé stran zvedne PCO telefonní linku 5. PCO pískne handshake. Na základ toho tónu o pesné frekvenci ústedna pozná že se dovolala na PCO a že PCO je pipraven pijímat data. Používají se handshake o frekvenci 1400Hz, 2300Hz a kombinovaný 1400Hz+2300Hz. 6. Ústedna posílá data o jedné události na objektu 7. PCO si nechá data zopakovat (u Ademco CID se data neopakují, ale provádí se kontrolní souet) 8. Pokud se oboje data shodují je penos vyhodnocen jako správný a PCO pískne kissoff. Jedná se o signál o frekvenci 1400Hz, který signalizuje ústedn, že data byla na stran PCO pijata. 9. Ústedna pokrauje penosem další zprávy z objektu (zpt na bod 6) a nebo pokud nemá další události pro penos, tak zavsí.

17 UTB ve Zlín, Fakulta aplikované informatiky, GALAXY G3 Galaxy G3 jsou multiplexní ústedny EZS nové generace z produkce firmy Honeywell navazující na pedchozí úspšnou adu Galaxy Classic. Základem systému je moderní základní deska s vestavným napájecím zdrojem, 16 zónami, 8 výstupy, telefonním komunikátorem, obousmrným portem RS-232 a tymi komunikaními sbrnicemi RS Ústednu je možné rozdlit na 32 podsystém.. Základní deska je spolená pro oba typy, Galaxy G3-520 má navíc hardwarový expandér rozšiující systém o další dv komunikaní sbrnice a vylepšený firmware. Zcela nová moderní hardwarová konstrukce, s ádov nkolikanásobným výpoetním výkonem, je pipravena pro další vývoj v budoucnu pomocí pouhého upgradu firmwaru ústedny. Nová technologie pináší zcela nové možnosti nejen ve vlastnostech systému z hlediska zabezpeení, ale také v údržb a dálkové diagnostice systému, která je asto v praxi opomíjena. Jako píklad lze uvést možnost spouštní komplexních diagnostických test zahrnujících mení naptí, proud, odpor zón, hodnot komunikace, stavu baterií, radiových periferií a úrovn jejich signálu, kontroly stavu akumulátor vetn výpotu reálné doby zálohování a dalších parametr. Nový software pro programování a údržbu systému umož uje uvedená data uchovávat a sledovat v ase a to i vetn grafického zobrazení. Ústedna je navržena nejen s ohledem na stávající ale i na budoucí evropské normy. Spl uje požadavky EN a eské národní pílohy SN EN /Z1. Navíc jako jedna z prvních spl uje evropskou technickou specifikaci SN CLC/TS Poplachové systémy-elektrické zabezpeovací systémy - ást 3 ústedny, která byla publikována v kvtnu V souvislosti s uvedenými normami je oproti pedchozím typm ústeden Galaxy doplnna celá ada bezpenostních a režimových funkcí, které podstatn zvyšují úrove zabezpeení. Krom povinných funkcí pináší výrobce adu inovací vycházejících z dlouhodobé zkušenosti s vývojem zabezpeovacích systém. Jedná se napíklad o tíodporové vyvážení zón umož ující pipojit detektory s antimaskingem do jedné zóny (bžn je teba použít dva) nebo automatickou kontrolu funknosti zón, která dokáže odhalit poruchu nebo zámrné vyazení detektoru. V píloze je uvedena struktura G3-520 a pro porovnání i G3-48.

18 UTB ve Zlín, Fakulta aplikované informatiky, Zapojení zón Stav zón vyhodnocuje ústedna Galaxy na základ mení jejich odporu. Softwarov je možné nastavit libovolné smyce typ vyvážení (dvojité nebo jednoduché) a hodnotu vyvažovacích odpor (1k, 2k2, 4k7). Standardn je všem smykám pednastaveno dvojité vyvážení s odpory 1k. V klidu má zóna odpor 1 k (zóna je uzavena), pi narušení má zóna odpor 2 k (zóna je otevena). Pechod z 1 na 2 k vyvolává poplachový stav. Odezva zóny (doba, za kterou zóna registruje zmnu odporu) je továrn nastavená na 300 ms. Dobu lze mnit v rozsahu 60 až milisekund globáln pro všechny zóny v systému pomocí parametru 51.27=Odezva zóny. Od verze ústedny V2.00 je odezva zóny navíc individuáln volitelná pro každou zónu. Odezva mže být identická s globálním nastavením, další možnosti jsou pomalá odezva (750 ms) a rychlá odezva (10 ms) Dynamické monitorování zón Od verze ústedny V2.00 je možné navíc povolit funkci dynamického monitorování zón, která zabezpeuje ochranu ped pidržením zóny stejnosmrným naptím (v továrním nastavením je tato funkce zakázána). Zapojení jednoho detektoru v zón: Obr. 5: Píklad zapojení jednoduše vyvážené zóny Galaxy G3

19 UTB ve Zlín, Fakulta aplikované informatiky, Obr. 6: Píklad zapojení dvojit vyvažované zóny s antimaskingem Galaxy G3 Maximální délka zóny od koncentrátoru nebo ústedny k detektoru je 500 metr. Pi urování této vzdálenosti se vycházelo ze standardního kabelu používaného v EZS o prezu vodie 0,22 mm 2. Lze samozejm použít i jiný kabel, pak je ale teba spoítat úbytky naptí na napájecích vodiích. Pi výpotu se musí ovit odpor zóny tak, aby na idle bylo dostaten velké napájecí naptí a odpor zóny nevybooval z uvedených hodnot Zapojení více detektor do jedné zóny Píklad zapojení více detektor do jedné zóny je na následujícím obrázku. Maximální poet detektor v jedné zón je deset (všechny kontakty na obrázku jsou typu NC. Obr.7: Píklad zapojení více detektor ve smyce Galaxy G3 2.2 Ovládání ústedny vzdálen / lokáln Vzdálený pístup adu zabezpeovacích ústeden Galaxy lze z PC spravovat dálkov i lokáln pomocí softwaru. K dispozici jsou dv varianty softwarových balík:

20 UTB ve Zlín, Fakulta aplikované informatiky, Dálkový servis instalací - umož uje plný dálkový servis ústeden Galaxy (je urený pro instalaní pracovníky) Správa uživatel - umož uje správu uživatelských funkcí a nastavení (je urený pro koncové uživatele) Oba softwarové balíky jsou k dispozici ve verzi bez ochrany proti kopírování i s ochranou pomocí hardwarového klíe. Aplikace jsou zapouzdeny v programovém jáde (Shell), které umož uje rozsáhlou obsluhu instalací a správu uživatel na PC. Podle použitého softwarového balíku mohou být spuštny tyto aplikace: Galaxy Gold Patí do balíku Dálkový servis instalací. Software Galaxy Gold umož uje kompletní dálkovou správu ústeden Galaxy pes VTS/ISDN/ethernetové/sériové rozhraní podle použitého komunikaního modulu. Galaxy Gold poskytuje zcela stejnou úrove a možnosti ovládání a programování ústeden Galaxy jako systémová klávesnice. Dálkový servis instalací je rozšíen o možnost zkopírování programovacích dat ze vzdálené ústedny Galaxy do PC. Je-li to požadováno, mohou být tato data použita k pepsání konfigurace ústedny Galaxy. Funkce off-line programování umož uje prohlížení a modifikování dat zkopírovaných z instalace na PC. Tato data mohou být uložena na PC pro úely zálohování konfigurace ústedny Galaxy. PC se softwarem mže být pipojeno k jedné ústedn Galaxy také pímo pes modul RS 232 (E054) a použito k lokální správ instalace Secu rity Directos Gold Patí do balíku Správa uživatel. Používá se pro správu uživatelských kód a asova. Security Director s Gold je podmnožinou programu Galaxy Gold Alarm Monitoring Pijímá události z ústedny o innostech koncových uživatel. Alarm Monitoring je pokroilý software, který umož uje pijímat na PC detailní informace o událostech a poplaších z ústeden ady Galaxy. Po nainstalovaní na PC mže Alarm Monitoring pijímat a ukládat zprávy z jakékoli ústedny Galaxy. Zpsob komunikace programu Alarm

21 UTB ve Zlín, Fakulta aplikované informatiky, Monitoring s ústednou závisí na typu komunikaního modulu (VTS/ISDN/Ethernet) pipojeného k ústedn. PC se softwarem mže být také pipojeno k jedné ústedn Galaxy pímo pes modul RS 232 (E054) a použito k lokálnímu monitorování instalace. Všechny zprávy o událostech a poplaších jsou ukládány na pevný disk PC spolu s detaily o obsluze a asu potvrzení každého poplachu. Alarm Monitoring mže pracovat ve tech režimech: V popedí - jako aktivní aplikace Windows Na pozadí - spuštný maximalizovaný program, není v aktivním okn Minimalizovaný - spuštný program zobrazovaný jako ikona Programy Galaxy Gold a Security Director's Gold umož ují dálkový servis a ovládání více ústeden Galaxy prostednictvím vhodné komunikaní sít. Po komunikaní síti, ke které je ústedna Galaxy pipojena, lze ústedny Galaxy také dálkov monitorovat pomocí programu Alarm Monitoring, který z ústedny pijímá detaily o událostech. Podporovanými komunikaními sítmi jsou veejná telefonní sí (VTS), ISDN, Ethernet a pímé spojení pes rozhraní RS232. Souástí každé vzdálené instalace musí být vhodný komunikaní modul pipojený na sbrnici ústedny Galaxy. V následující tabulce je uveden seznam potebných komunikaních modul pro jednotlivé typy sítí. Komunikaní sí Komunikaní modul Telefonní sí Vestavný telefonní komunikátor (ústedny Galaxy 3-144c/3-520c) Oznaení Telefonní sí Telefonní komunikátor E062 Telefonní sí Modul RS232 + sériový modem ISDN/ISDN TA ISDN modul A211 Ethernet 10 Base T Ethernet modul E054 + vhodný sériový modem E080 Tab. 1: Seznam potebných komunikaních modul

22 UTB ve Zlín, Fakulta aplikované informatiky, ISDN modul je kompatibilní pouze s ústednami Galaxy verze 3 a vyšší. Ethernet modul je kompatibilní pouze s ústednami Galaxy verze 4 a vyšší. Pro pipojení ke komunikaní síti je na stran poítae (s nainstalovanými programy Galaxy Gold / Security Director's Gold) poteba vhodné zaízení, viz následující tabulka: Komunikaní sí Zaízení Telefonní sí ISDN/ISDN TA Ethernet 10 Base T Sériový modem kompatibilní s Hayes v.21 nebo v.22 ISDN modem Síová karta Ethernet 10 Base T Tab. 2: Vhodná zaízení pro pipojení PC k síti Na následujícím obrázku je uvedeno blokové schéma komunikaní struktury pro dálkovou správu více vzdálených objekt. Obr. 8: Blokové schéma komunikaní struktury pro vzdálený pístup Tato aplikace je vhodná pro organizace s více pobokami, kde je vyžadována dálková obsluha a kontrola jednotlivých instalací, pípadn možnost naítat a pepisovat konfigurace ústeden. Umož uje také dopedu naprogramovat systém v PC a pozdji pi oživování systému konfiguraci nahrát do ústedny.

23 UTB ve Zlín, Fakulta aplikované informatiky, Lokální správa a monitorování (pouze jedna ústedna Galaxy) Programy Galaxy Gold / Security Director's Gold lze pipojit lokáln k jedné ústedn Galaxy a provádt její správu a programování. K pímému lokálnímu monitorování událostí jedné ústedny Galaxy mže být použita aplikace Alarm Monitoring. Komunikace mezi PC a ústednou Galaxy probíhá pes vestavné rozhraní RS232 (k dispozici pouze u ústeden Galaxy a 3-520) nebo pes modul RS232 (E054-55). Obr. 9: Blokové schéma lokálního pístupu Tím je umožnna obsluha, ovládání a programování ústedny Galaxy z PC bezpenostním technikem nebo jinou oprávnnou osobou. Toto ešení je typické zejména pro rozsáhlé instalace s nkolika objekty nebo oddleními. Maximální délka sbrnice mezi ústednou a modulem RS232 je 1km. Délka kabelu od modulu RS232 k poítai je maximáln 15m. 2.3 Datová sbrnice RS485 (linka AB) Komunikace mezi ústednou a jednotlivými moduly systému probíhá po komunikaní sbrnici RS485 oznaované jako linka AB. Stav sbrnice a pítomnost modul na ní ústedna nepetržit monitoruje. Pokud z njakého dvodu dojde k selhání komunikace nkterého z modul, je vyvolán poplach a ústedna hlásí, který z modul pestal komunikovat. Kabeláž systému musí být provedena tak, aby byly všechny moduly pipojeny ke sbrnici paraleln. To znamená, že svorka A pedchozího modulu musí být pivedena na svorku A modulu následujícího. Totéž platí i o svorce B. Pro sbrnici platí, že oba její konce musí být zakoneny rezistory 680W. Typické provedení sbrnice systému je schematicky

24 UTB ve Zlín, Fakulta aplikované informatiky, zobrazeno na obrázku. Jeden ze zakonovacích odpor linky je z výroby osazen pímo na desce ústedny. Druhý je nutno osadit do posledního modulu na sbrnici. Sbrnici není dovoleno v žádném pípad vtvit. Obr. 10: Píklad zapojení datové sbrnice Jediná výjimka vtvení je znázornna na obrázku. Jedná se o zapojení, kdy je ústedna Galaxy umístna uprosted sbrnice a ta se od ní rozbíhá na dv strany. Zakonovací rezistor z desky ústedny je odpojen pomocí jumperu a pesunut na konec sbrnice. Obr. 11: Píklad dovoleného vtvení datové sbrnice 2.4 Modul RS232 Modul RS232 umož uje obousmrnou sériovou komunikaci mezi ústednou Galaxy a PC nebo sériovou tiskárnou. Dodáván je ve dvou variantách. E055 je pouze deska plošného spoje s elektronikou. Je uren pro doasné pipojení pi servisu nebo k vestavb do

25 UTB ve Zlín, Fakulta aplikované informatiky, ústedny pípadn jiného krytu opateného antisabotážním kontaktem. Modul E054 je deska E055 vestavná v kovovém krytu s otvorem pro pivedení konektoru. Pracovní režim a penosovou rychlost lze nakonfigurovat pomocí 8 DIP pepína. Interface E054 (E055) mže plnit ti hlavní funkce: Kopírování a pepis dat naprogramovaných v ústedn. Propojení ústedny s PC (napíklad s programem Galaxy Gold nebo Alarm Monitoring). Emulace pevodníku pro pipojení sériové tiskárny. Všechna data naprogramovaná do ústedny Galaxy mohou být zkopírována do pamti modulu RS232. Data je možné následn uchovat pro poteby zálohy, penést do jiné ústedny nebo zkopírovat do PC prostednictvím programu Galaxy Gold. Modul je vybaven záložní baterií, která uchová data v pamti po dobu 28 dní bez nutnosti napájení. 2.5 Komunikátor ISDN Komunikátor ISDN je nový modul, který se pipojuje pímo na sbrnici RS485. Umož uje penos na PCO a dálkovou obsluhu a servis po linkách ISDN. Modul se instaluje pímo do ústedny stejn jako telefonní komunikátor E Modul má následující vlastnosti: pln podporuje všechny funkce jako modul E komunikace analogová, digitální nebo X.25 podpora stávajících formát DTMF, SIA, Contact ID a Microtech + dva nové protokoly X.25 urené pouze pro speciální pijímae PCO podpora hardwarového i softwarového obsazení linky komplexní detekce a hlášení poruch na lince obousmrná komunikace s využitím B-kanálu a D-kanálu Ústedna podporuje všechny verze ISDN modulu (až do V3). ISDN modul má na lince 1 pevn pidlenou hardwarovou adresu jako C (u Galaxy G3 se hlásí jako klávesnice 16), zprávy o jeho stavu jsou uvozovány hlavikou KOM 003 (komunikaní modul 3).

26 UTB ve Zlín, Fakulta aplikované informatiky, V dsledku zavedení IDSN modulu nelze již na linku 1 pipojit klávesnici s hardwarovou adresou 4. Lze ale pipojit klávesnici s hardwarovou adresou C. Pi konfiguraci si ústedna Galaxy zjišuje, zda má pipojen vylepšený ISDN komunikátor ve verzi V3, nebo zda se jedná o starší verzi ISDN komunikátoru V1.x s omezenou funkností, která emuluje telefonní komunikátor Galaxy. 2.6 Telefonní komunikátor E062 Telefonní komunikátor E062 je volitelné píslušenství k ústednám Galaxy i GalaxyG3. Jedná se o vysoce inteligentní a kompaktní digitální komunikátor kombinovaný s modemem urený pro penos poplachových zpráv na pult centrální ochrany, který lze zárove využít pro dálkový servis (up/downloading). K ústedn Galaxy G3 se modul E062 pipojuje na komunikaní linku RS485 íslo 1. Jako digitální komunikátor se modul E062 používá k vysílání poplachových i nepoplachových událostí ve vybraném komunikaním formátu (továrn je nastaven rychlý formát DTMF, v R se ale zpravidla nepoužívá). K dispozici jsou následující další formáty (podrobnosti v instalaním manuálu ke Galaxy): SIA (úrovn 0 až 3) Contact ID Microtech (formát fy Ademco-Microtech pro spolupráci s programem Alarm Monitoring) formáty pro modemový penos SMS (pouze u ústeden V4.00 a vyšší) Jako modem mže být modul E062 použit ve spolupráci s programem Galaxy Gold pro získání pístupu do systému ze vzdálené lokality, natení a pepis konfigurace systému, online obsluhu a servisní diagnostiku. Modul E062 má adresu pevn nastavenou na hodnotu 18, takže nesmí být na lince 1 pítomna klávesnice naadresovaná jako 18 (odpovídá nastavení adresovacího pepínae do polohy E). U Galaxy G3 se klávesnice s nastavením adresovacího pepínae do polohy E (14) pipojená na lince 1 hlásí jako klávesnice 18 ( význam: linka 1, klávesnice 8 ).

27 UTB ve Zlín, Fakulta aplikované informatiky, Pi pipojení modulu E062 k hostitelskému zaízení musí technik instalující modul zajistit, aby souet odbr modulu E062 a ostatních zaízení pipojených na napájecí zdroj ústedny nepevýšil povolený výstupní proud napájecího zdroje. 2.7 G8 (RIO) Vstupn výstupní modul (koncentrátor) pro rozšiování systému o 8 smyek (zón) a 4 výstupy. Na jednu smyku lze pipojit až deset detektor. Nkdy bývá také oznaován jako RIO zkratka z anglického Remote Input Output. Modul je ízen zákaznickým procesorem s A/D pevodníky a pipojuje se na komunikaní sbrnici RS485. Dvojit vyvážené smyky rozeznávají sedm rzných stav: sabotáž perušením nebo zkratem, nízký a vysoký odpor, klidový a poplachový stav a sabotáž smyky stejnosmrným naptím. Všechny zóny a výstupy jsou zcela voln programovatelné, k dispozici je velký výbr peddefinovaných typ Zóny Koncentrátor Galaxy je osazen osmi dvojit vyváženými zónami. Jejich tovární nastavení je na typ 03=NARUSITEL. Zóna je standardn vyvážena rezistorem 1 k zapojeným sériov s tamper kontaktem a dalším 1 k` rezistorem pipojeným paraleln k poplachovému kontaktu detektoru. Výsledný klidový odpor zóny je 1 k`. Zmna na 2 k znamená poplachový stav Výstupy Každý koncentrátor má osazeny tyi programovatelné tranzistorové výstupy. Tranzistory jsou v zapojení se spoleným emitorem. Mezi kolektorem a kladným pólem napájení +12Vss mají zaazený odpor o hodnot 3k3 (asto oznaován jako pull-up rezistor). Kolektorové odpory pro jednotlivé výstupy a jejich oznaení jsou popsány v níže uvedené tabulce. Proudová zatížitelnost výstup je 400 ma. Odstranním kolektorových rezistor je možno výstupy pevést do režimu otevený kolektor. Všechny výstupy jsou zcela voln programovatelné.

28 UTB ve Zlín, Fakulta aplikované informatiky, Pipojení do systému Koncentrátor mže být pipojen do systému pouze v režimu technika. Z praxe je doporuováno pipojovat nové prvky do systému pouze pi vypnutém napájení. Linka RS485 (AB) koncentrátoru musí být pipojena k lince RS485 (AB) ústedny vždy paraleln, tj. jednotlivé moduly se pipojují za sebou (totéž platí i o klávesnicích a dalších modulech). Koncentrátor vyžaduje napájecí naptí 12Vss (výrobcem udávaný rozsah naptí je 10,5Vss až 16,0Vss), klidový odbr je 50 ma. Napájení mže být pivedeno bu ze zdroje ústedny, nebo i ze vzdáleného posilovacího zdroje (hlavn v pípad velkých systém, kde je výraznjší úbytek naptí na vedení). Ve velkých systémech lze s výhodou použít zdroj s vestavným koncentrátorem Smart PSU. Pro bezchybný provoz ústedny musí být každý koncentrátor ješt ped pipojením na napájecí naptí správn naadresován a jeho adresa nesmí být shodná s adresou jiného koncentrátoru na stejné komunikaní sbrnici. K pidlení adresy koncentrátoru slouží 16- ti polohový otoný pepína SW1 osazený na desce koncentrátoru.

29 UTB ve Zlín, Fakulta aplikované informatiky, CONCEPT 3000/ACCESS 4000 Systémy Concept 3000/Access 4000 patí mezi novou generaci zaízení pro ízení pístupu osob, zabezpeení, správu a ízení budov. Celý systém je rozdlen do ucelené ady modul, z nichž každý v systému vykonává uritou funkci. Všechny moduly sdílejí vysoce výkonnou a zabezpeenou LAN (sbrnici), jejíž délka mže dosahovat stovek až tisíc metr. Concept vyniká zejména potem prostor (nezávislých podsystém), kterých mže být až 250, poet uživatel mže dosahovat až 4000 (poet uživatel, kteí jsou determinováni pouze kartou, mže být více než ). Velmi zajímavý je i poet zón (smyek), který mže dosahovat až 4000 (nezapoítány systémové vstupy hlídající stav EZS), poet programovatelných výstup mže dosahovat maxima CONCEPT umož uje ešit nejenom zabezpeení objektu, ale poskytuje i funkce pro vytvoení pístupového systému. Evidenci pístupu osob lze libovoln provázat se zabezpeovacím systémem, ímž se pro uživatele znan zjednodušuje ovládání a samozejm také klesají náklady urené na instalaci. Možnosti nasazení však sahají dále, nebo Concept nabízí další nadstandartní funkce, jako napíklad ízení a zabezpeení výtah. Nároné uživatele jist zaujme možnost automatického ízení klimatizace a topení, piemž nejsou opomenuty ani bžné funkce pro ízení jednodušších elektrospotebi. Mezi unikátní vlastnosti patí možnost snímání a vyhodnocování analogových veliin (nap. teplota, intenzita osvtlení). Velmi žádanou vlastností je i možnost spolupráce s docházkovým systémem - díky použití standartního komunikaního formátu Wiegand lze pipojit libovolný docházkový terminál, který poskytuje data v tomto formátu. Uživatel tak není vázán na použití jediného typu docházkového terminálu a píslušného programového vybavení. Ústedna umož uje komunikovat s adou zaízení, mezi nž patí v první ad PCO, dále pak i prostedky výpoetní techniky, mobilní GSM telefony, nebo lze data penášet po LAN s protokolem TCP/IP (nap. Internet). Ústedna umož uje paralelní zpracování komunikaních úloh, takže je možné souasn penášet informace na nkolik rzných typ zaízení (souasn lze penášet zprávu na PCO, tutéž událost tisknout na tiskárn, zobrazovat v PC, zasílat formou SMS na mobilní telefon,...) V píloze je uvedena struktura celého systému.
