1 Eaton pokročilé řízení energie Pavouk 3.1 Nová generace softwaru pro návrh a dimenzování sítí nízkého nap tí

2 Pavouk 3.1 splétá Vaše sítě Programový systém Pavouk (xspider) je gra cky orientovaný návrhový systém pro dimenzování nn sítí s jisticími p ístroji Eaton. Provádí výpo et úbytk nap tí, rozložení zát že a zkratových proud a následn kontrolu vhodnosti použitých kabel a jisticích p ístroj pro paprskové i zauzlené sít. Program je ur en p edevším pro projektanty a výpo tá e. Verze 3 je nová generace softwaru. Obsahuje nové gra cké a výpo etní jádro, nové uživatelské rozhraní. Funkce obsažené v p edchozí verzi 2 jsou zachovány a jsou dopln ny novými funkcemi. Výpo etní algoritmy jsou aktualizovány podle platných norem. Obecné vlastnosti Vhodné pro sít TN / IT / TT r zných nap ových soustav do 1000 V. Návrh paprskových i zauzlených sítí. Návrh sítí napájených z jednoho nebo více r zných napájecích zdroj (napájecí sí, transformátor, generátor), návrh sítí napájených sou asn z r zných zdroj. Možnost simulace r zných provozních stav sít odpínáním zdroj a zat ží; k dispozici je správce provozních stav. Možnost nastavení koe cient soudobosti (Ks) a využití (Ku). Databáze prvk s p ehlednou stromovou strukturou s možností uživatelského dopln ní. Veškeré výpo ty (úbytky nap tí, rozložení zát že, impedance, zkraty apod.) vychází z platných norem SN (IEC). Koordinace jisticích p ístroj (selektivita, záložní ochrana) Tvorba dokumentace (schéma zapojení s výsledky výpo tu, souhrnná zpráva o výpo tu, tabulka parametr prvk a výsledky výpo tu).

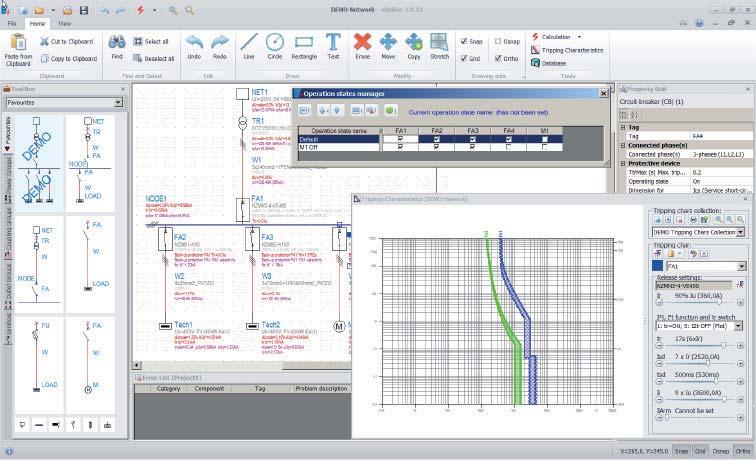

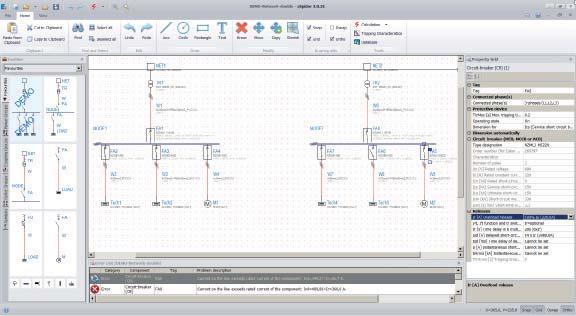

3 Uživatelské rozhraní P átelský uživatelský interface, umož ující snadné a rychlé zadávání jednoduchých schémat p i zachování maximální variability a otev enosti. Paralelní zobrazení schématu zapojení + vlastností prvk + seznamu chyb. Paralelní zpracování více projekt (MDI interface). P enos objekt mezi projekty pomocí schránky. Program je k dispozici v ad jazykových verzí. Jazyková verze se nastavuje p i prvním spušt ní programu a kdykoliv pozd ji je možné ji zm nit. Ovládání programu je analogické standardním CAD systém m (AutoCAD) Schéma zapojení Schéma zapojení sít (topologie) se de nuje skládáním jednotlivých prvk (zdroje napájení, transformátory, vedení, spínací p ístroje jisticí p ístroje, spot ebi e) v gra ce. K dispozici je funkce pro vkládání standardních skupin prvk na jedno kliknutí (napájecí skupiny, spojky, vývody,...). Možnost doplnit volnou gra ku (úse ka, kružnice, obdélník, text). Zp sob výb ru objekt pro editaci lze uživatelsky nastavit (jednoduchý výb r, vícenásobný výb r, kombinovaný výb r). K dispozici jsou standardní funkce pro editaci gra ky (vyjmout, posunout, kopírovat,...). Pro úpravy zorazení jsou k dispozici funkce (zoom, pan) ovládané kole kem myši.

4 Parametry prvků sítě, databáze prvků Parametry vnesených prvk (nap. t ch komponent, které nemohou být dimenzovány v rámci programu - zdroje energie, zatížení a transformátory) musí být zadány ihned po vložení p íslušné komponenty do schématu zapojení sít. K dispozici je databáze standardních komponent (generátory, transformátory, kabely, sb rnicové systémy, p ep ové ochrany, jisti e, proudové chráni e, proudové chráni e s nadproudovou ochranou, nadproudová relé, pojistky, spína e, motory, kompenzace). Databáze obsahuje výrobky spole nosti Eaton (spínací a jisticí za ízení). Databáze výrobk odpovídá jazykové verzi zvolené p i registraci a lze ji zm nit v programu (p es Soubor - Možnosti). Databáze obsahuje v regionu dostupné výrobky od jiných výrobc, které jsou nutné pro provedení výpo tu. Databáze je vytvo ena jako otev ená a uživatel do ní m že vkládat libovolné komponenty, které používá ve svých projektech. Možnost p idání položek do databáze uživatelem je d ležitá zejména u sou ástí, které nejsou dodávány spole ností Eaton (generátory, transformátory, kabely, motory, kompenza ní kondenzátory). Databáze produkt spole nosti Eaton nem že být upravována. Produkty lze vyhledávat ve stromové struktu e databáze na základ technických parametr nebo v datové tabulce dle typového ozna ení. Výpočty Výpo ty jsou založeny na normách SN (IEC). ešení sítí TN, IT nebo TT dle volby uživatele, zvolené nap ové soustavy až do 1000 V (sít nízkého nap tí). Úbytky nap tí v uzlech sít (kontrola, zda úbytek nep esahuje maximální hodnotu uživatelsky nastavenou lokáln pro každý prvek sít ). Vždy je zohledn n koe cient využití. U paprskových sítí je sou asn zohledn n koe cient soudobosti. Rozložení zát že ve v tvích, kontrola správného dimenzování jisticích p ístroj a vodi dle SN ed. 2 (IEC ), kontrola jišt ní vedení p i p etížení a zkratu dle SN ed. 2 (IEC ). Výpo et ú iníku pro zauzlené sít.

5 T ífázový symetrický zkrat, výpo et podle SN EN (IEC 60909) - výpo et zkratového proudu ve vybraném bod sít, rozložení toku zkratových proud v síti (kontrola správného dimenzování jisticích p ístroj a vodi ). Uvažován p ísp vek od motor (pokud motor není p ipojen p es softstartér nebo frekven ní m ni ). ešení záložní ochrany (kaskádování) - kontrola vypínací schopnosti p i azených jistících prvk na výstupech. Funkce pro posouzení selektivity jisti dle tabulek selektivity. Jednofázový nesymetrický zkrat proti zemi, výpo et podle SN EN (IEC 60909) - výpo et zkratového proudu ve vybraném bod sít a toku zkratových proud v síti, výpo et impedance v míst zkratu a dotykového nap tí v neživých ástech. Výpo et asu odpojení místa zkratu a kontrola spln ní požadavk normy SN ed.2 (IEC , ed. 2.) Výpo et sousledné a nulové složky impedance v uzlu sít (využitelné nap. pro následné ešení p ipojené IT sít ). Výsledky výpo tu lze zobrazit bu jako absolutní hodnoty nebo jako komplexní ísla; vypo tené impedance nejsou upravovány žádnými koe cienty. Zobrazení výsledků Po provedení výpo tu je zobrazen seznam nevyhovujících prvk (paraleln se schématem zapojení). Po provedení výpo tu jsou zobrazeny vypo tené hodnoty u jednotlivých prvk ve schématu zapojení sít. Schéma s výsledky je možné vytisknout. Tisk je možný na libovolném výstupním za ízení, pro které je k dispozici ovlada v systému Windows (tiskárna, plotr). Po provedení výpo tu je možné generovat souhrnnou zprávu o výpo tu (report) a vytisknout ji.

6 Práce s vypínacími charakteristikami Dialogové okno s vypínacími charakteristikami je zobrazeno paraleln se schématem zapojení. Výb r jisticího p ístroje z databáze a vykreslení jeho vypínací charakteristiky (v etn toleran ního pásma, pokud jsou k dispozici pot ebné údaje). Výb r jisticího p ístroje ze schématu zapojení sít a vykreslení jeho vypínací charakteristiky - možnost posouzení selektivity. Má-li jistící p ístroj nastavitelnou spouš, je možné modi kovat všechny p ístupné parametry. Pokud se jednalo o p ístroj ze schématu zapojení, je zm na nastavení parametr spoušt p enesena zp t do schématu zapojení. S vypínacími charakteristikami lze pracovat též nezávisle bez nutnosti kreslení schématu zapojení. Projekt: ukládání, archivace, export Export gra ky do formátu DXF (pro následný import do CAD systém ). Export gra ky do formátu PDF. Export datových tabulek (seznam prvk sít s jejich parametry, seznam prvk sít s uvedením výsledk výpo tu, seznam kabel ) do formátu XLS (Microsoft Excel). Export zprávy o výpo tu (report) do formátu DOC (Microsoft Word) nebo do formátu PDF. Archivace projektu v datovém souboru. Zp tná kompatibilita - lze importovat datové soubory ze starší verze programu Pavouk. Kompatibilita mezi r znými regionálními a jazykovými verzemi (datové soubory mohou být otev eny bez ohledu na jazykovou a regionální verzi programu). Hardwarové a softwarové nároky Po íta PC, 1GB RAM a více, gra ka s minimálním rozlišením 1024x768, monitor, myš nebo jiné ukazovací za ízení, výstupní za ízení pro tisk. Min. 0,8 GB volného místa na pevném disku. Instalovaný NET Framework 4.0 (systémové knihovny jsou sou ástí systému Windows, nebo zdarma ke stažení na webu Microsoft). Instalovaný Access Database Engine 2010 a vyšší (systémové knihovny pro práci s databázemi jsou standardní sou ástí Microsoft O ce, jinak zdarma ke stažení na webu Microsoft). Opera ní systém: Windows XP, Windows Vista, Win 7, Win 8, Win 10.

7 nové ArcRISK modul Posouzení rizika práce na nn rozvád ích z hlediska vzniku elektrického oblouku. Elektrický oblouk m že vzniknout mezi pracovními vodi i nebo fázovým vodi em a zemí jako d sledek poruchy nebo lidské chyby. Následný vysoký zkratový proud okamžit vytvo í elektrický oblouk, který je spojen s uvoln ním velkého množství tepelné energie, která zp sobí, že m a ocel elektrického za ízení se tém okamžit roztaví a vypa í. Výsledkem je ohnivá exploze, která m že zp sobit mimo ádn vážná až smrtelná zran ní. Dopadající energie E i Pracovní vzdálenost D Bezpe ná vzdálenost D B Posuzování rizik v nn rozvád ích Pro ádnou ochranu zam stnanc p ed tímto rizikem je nutné odborné posouzení rizik za ú elem kvanti kace potenciálního rizika zp sobeného obloukovým zkratem. Požadavky posuzování rizik p i obsluze a práci na elektrickém za ízení jsou de novány v SN EN , ed.3. Tato norma je závazná pro všechny instalace. Výpo et poruchové energie p i obloukovém zkratu podle IEEE 1584TM, ArcRISK je efektivní nástroj pro rychlé a profesionální vyhodnocení bezpe nostní úrovn v rozvád ích Eaton. První softwarový nástroj ve své kategorii. ízení rizik nn rozvád Nápravná opat ení pro eliminaci ú ink obloukového zkratu obecn zahrnují zkrácení doby trvání oblouku, zvýšení vzdálenosti oblouku v i pracovníkovi nebo snížení poruchového proudu. Eaton nabízí ešení pro tyto situace. Výpo et dopadající energie ve speci kovaných uzlech nn instalace. ešení EATON pro zvýšení bezpe nosti: - Vnit ní odd lení, tepelná diagnostika, Arc free design (bezobloukové provedení) - Pasivní ochrana systému xenergy Main podle IEC TR Aktivní ochrana: zónová selektivita - ZSI, servisní mód jisti pro okamžité vypnutí zkratu - ARMS, záblesková ochrana - ARCON Výb r vhodných osobních ochranných pracovních prost edk (OOPP) proti p sobení ú ink elektrického oblouku pro pracovníky údržby a pro obsluhující personál.

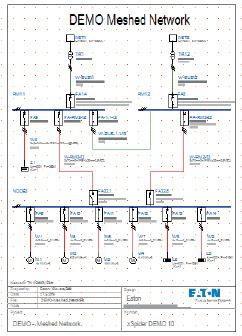

8 Jak získat program Pavouk P ejd te na domovskou stránku xspider: 1) 2) Hledejte pomocí libovolného vyhledáva e (Google), nap íklad: xspider, xspider Eaton, Pavouk Eaton atd. Zaregistrujte se, nezapome te použít správnou ovou adresu, která se používá pro zaslání licen ních údaj k programu Zvolte odpovídající zemi a jazykovou verzi, nap. CZ = eská verze; jazyk programu lze pozd ji zm nit p es menu Soubor / Možnosti Stáhn te si software Pavouk/xSpider *) Instalujte program do po íta e Na obrazovce se zobrazí ikona xspider - klikn te na ni Použijte licen ní data zaslaná na váš ( íslo a datum vypršení platnosti licence) Za n te pracovat s programem *) k dispozici ke stažení jsou také: Prezentace programu - stru ný p ehled o funkcích Uživatelská p íru ka je sou ástí instalace nebo je k dispozici samostatn ve formátu PDF Výuková videa, která pomáhají s rychlým pochopením jednotlivých funkcí Technická podpora a odstra ování problém : xspider@eaton.com Začínáme Nejefektivn jším zp sobem pro rychlé u ení je za ít s vybraným DEMO projektem, pak se podívat na videa a postupovat podle 3. ásti uživatelského manuálu DEMO projekt - p ipravené výkresy (schémata) s vysv tlením základních prvk. DEMO projekt obsahuje všechny základní komponenty a umož uje okamžitou práci se všemi funkcemi programu. Videa - typické situace v každodenním používání programu Uživatelský manuál - vysv tlení krok za krokem v ásti 3: ást 1. Teoretický úvod ást 2. Ovládání programu ást 3. ešené p íklady Eaton je spole nost zabývající se ízením energie, která v roce 2016 dosáhla obratu 19,7 miliardy USD. Poskytujeme energeticky úsporná ešení, která našim zákazník m pomáhají efektivn ídit elektrickou, hydraulickou a mechanickou energii - úsporn ji, bezpe n ji a udržiteln ji. Spole nost Eaton se zam uje na zlepšování kvality života a životního prost edí využíváním technologií a služeb v oblasti ízení energie. Máme zhruba zam stnanc a prodáváme produkty zákazník m ve více než 175 zemích. Pro více informací navštivte Více informací na adrese: Eaton Elektrotechnika s.r.o. Komárovská Praha 9 eská republika 2018 Eaton Industries (Austria) GmbH Všechna práva vyhrazena íslo publikace BR014030CZ Vytišt no v Rakousku Katalogové íslo MK Duben 2018 Gra cké zpracování: SRA, Schrems Eaton je registrovaná ochranná známka. Všechny obchodní zna ky jsou majetkem p íslušných majitel. Sledujte nás na sociálních sítích, abyste získali nejnov jší informace o produktech a podpo e
