UŽIVATELSKÁ DOKUMENTACE K ZAÍZENÍ HARRIER 4

Transkript

1 UŽIVATELSKÁ DOKUMENTACE K ZAÍZENÍ HARRIER 4 Strana 1

2 1 POUŽITÍ Mící a indikaní systém Harrier-4 je uren pro nepetržité sledování výšky hladiny v nádržích, tsnosti meziplášových prostor, pípadn k indikaci úniku ropných látek do pdy záchytných prostor a na hladinu spodních vod. Pístroj zajišuje nepetržitou kontrolu sledovaných nádrží. Zaízení se obsluhuje pomocí zabudované klávesnice. Získané údaje se zobrazují na LCD displeji, na ádku sedmi-segmentovek a na sloupcích svítivých diod. Systém umožuje informace zobrazovat na monitoru poítae a pípadn tisknout na tiskárn. Zaízení Harrier-4 vyhovuje provozu v bžných klimatických podmínkách mírného pásma. ídicí skí Harrier-4 smí pracovat v obyejném základním prostedí dle SN , piemž jeho vnjší obvody (sondy) smí být umístny v prostedí s nebezpeím výbuchu dle SN Hlavice kontinuálního hladinomru je v provedení Ex d IIB T6 a smí být umístna v zón 1, piemž její vodicí plováková ty smí být umístna v zón 0. Zónu 0 od zóny 1 dlí teleskopický uzávr, který umožuje vyrovnávat výrobní nepesnosti skladovacích nádrží. ídicí skí Harrier-4 spluje podmínky pro návazné zaízení s jiskrov bezpenými vstupy a výstupy s tídou bezpenosti [Ex ia Ga] IIC podle EN :2013, SN EN :2012 a SN EN : TECHNICKÉ ÚDAJE 2.1 ídicí skí Harrier-4 Jmenovité napájecí naptí Un 230 V~, 50 Hz Píkon < 36 VA Síové pojistky T 250 ma, E.T 125 ma Rozmry (šíka výška hloubka) mm Krytí IP 55 Povolená pracovní teplota 0 až + 40 C Maximální poet kontinuálních hladinomr 8 Displej podsvícený DV20210-S1FB 2 20 znak Klávesnice 16 tlaítek Výstup pro poíta PC - Norma sériová RS 232 nebo RS 422(485) - Konektor Cannon 9 pin vidlice - Délka propojovacího kabelu max. 15 m nebo 1200 m - Propojovací komunikaní kabel typ MK 3 0,15 nebo MK 5 0, jiskrov bezpené vstupy Tída jiskrov bezpených vstup Ex II (1)G [Ex ia Ga] IIC Napájecí naptí 6 V = (pi poruše max. 10 V =) Maximální napájecí proud 6 ma Izolaní odpor vedení > 1 MΩ Dovolená kapacita vnjšího ídicího obvodu < 100 nf Dovolená induknost vnjšího ídicího obvodu < 1 mh kontinuálové vstupy Napájecí naptí 18 V = Strana 2

3 Napájecí proud 50 ma Izolaní odpor vedení > 1 MΩ Propojovací komunikaní kabel mezi kontinuálním hladinomrem a skíní Harrier 4 typ CMFM 4 0, reléové výstupy Relé JS12-K s 1 pepínacím kontaktem Maximální spínané naptí 250 V ef. Maximální spínaný proud 5 A Maximální spínaný výkon 100 VA max. Maximální poet vestavných relé 15 ks Teplota okolí 10 až + 50 C 2.2 Kontinuální hladinomr KH-4 Napájecí naptí 18 V = Tída jiskrové bezpenosti pevný závr, Ex II 1/2G Ex d IIC T6 Ga/Gb Délka hladinomrové tye 800, 1220, 1680, 2020, 2620, 3200, 3900, 4200 mm nebo podle dohody s výrobcem Prmr hlavice kontinuálního hladinomru 120 mm Výška hlavice kontinuálního hladinomru 450 mm Prmr plovák, materiál 98 mm, HOSTAFORM C9021 ELS Pipojovací píruba prmr roztené kružnice šroub 150 mm Pipevovací šrouby 4 ks M16 30 Výškový micí rozsah PHM i vody 0,0 až 5350,0 mm Absolutní pesnost mení výšek ± 0,1 mm Relativní pesnost mení výšek ± 0,002 % Micí rozsah teplotních idel v tyi 55,00 až +125,00 C ± 0,02 C Poet teplotních idel v tyi 3 až 21 ks (dle pání zákazníka) 2.3 Sondy EK-01A, EK-02A, K-011, EK-01T a EK-02T Úrove jiskrové bezpenosti Ex II 1G Ex ia IIC T4 (T6) Ga Rozmry: Sonda EK-01A mm (d v) Sonda EK-02A mm (d v) Teplota okolí sond EK-01A/02A 20 až 80 C Sonda K-011 prmr mm Teplota okolí sondy K až + 40 C Tlaková sonda EK-01T/02T 20 až 80 C 2.4 Limitní hladinomr KX-102A Úrove jiskrové bezpenosti Ex II 1G Ex ia IIC T4 (T6) Ga Prmr plováku 98 mm Délka tye 800, 1220, 1680, 2020, 2550 mm Prmr roztené kružnice šroub píruby 150 mm Pipevovací šrouby 4 ks M16 30 Teplota okolí hladinomru KX-102A 20 až 80 C Strana 3

4 2.5 Propojovací krabice BOPLA nebo LUCA Rozmry propojovací krabice BOPLA typ M mm (š v h) LUCA mm (š v h) 3 POPIS Systém Harrier-4 se skládá (viz blokové schéma) z ídicí skín Harrier-4, z kontinuálních hladinomr KH-4, pípadn limitních hladinomr KX-102A, propojovacích krabic BOPLA, indikaních sond EK-01A, EK-02A, K-011, EK-01T a EK-02T. K zaízení je možno pipojit poíta tídy PC. Souástí dodávky nemusí být všechny komponenty, rozsah je dán požadavkem zákazníka. Pro kontinuální mení jsou nutné skín Harrier-4 a kontinuální hladinomr KH-4. Blokové schéma systému Harrier V~ 230 V~ PC 230 V~ Tisk H4 PK PK KH LH TL SO KA HO RE 0-8 ks 0-18 ks 1 ks 0-14 ks Legenda: H4...ídicí skí Harrier-4 PC...Poíta tídy PC Tisk...Tiskárna KH...Kontinuální hladinomr KH-4 LH...Limitní hladinomr KX-102A dvoustavový, tístavový nebo tystavový TL...Tlaková sonda EK-01T/02T PK...Propojovací krabice BOPLA SO...Sonda EK-01A nebo EK-02A KA...Sonda K-011 HO...Relé pro spínání houkaky RE...Výstupní relé pro ovládání návazných systém 3.1 ídicí skí Harrier-4 ídicí skí Harrier-4 se instaluje do interiéru v míst obsluhy, aby bylo možno zaízení sledovat a ovládat. Prostednictvím této skín je obsluha informována o stavech hladin v nádržích a o pípadném výskytu pohonné hmoty i vody ve sledovaných prostorách. Dležité události jsou signalizovány slovn na displeji, opticky svítivými diodami a akusticky pípáním. Strana 4

5 Obsluha reaguje na vzniklé události pomocí klávesnice umístné na elním panelu. Klávesnice je pístupná po odklopení prhledného víka. 3.2 Kontinuální hladinomr KH-4 Kontinuální hladinomr KH-4 je uren pro kontinuální mení výšky hladiny v nádrži. Hladinomr je schopen mit výšku vodní separované vrstvy v nádrži, výšku a teplotu skladovaného média. V kombinaci s litrovací tabulkou, kterou dodavatel obdrží od uživatele zaízení, je pak systém schopen zobrazovat množství skladovaného média v litrech. K ídicí skíni Harrier-4 lze pipojit maximáln 8 kontinuálních hladinomr KH-4. Poet a délku tyí hladinomr si uruje zákazník v objednávce. 3.3 Limitní hladinomry KX-102A Krom kontinuálních hladinomru je možné pipojit i limitní hladinomry KX-102A, které jsou ureny k limitnímu mení výšky hladiny v nádrži. Souet limitních a kontinuálních hladinomr je však omezen na 8 kus v rzných variantách. Limitní hladinomry se vyrábjí ve tech variantách: Dvoustavové: indikující maximální a havarijní hladinu (vhodné do úkapových nádrží). Tístavové: indikující minimální, maximální a havarijní hladinu (do ostatních nádrží). tystavové: indikující minimální, maximální, havarijní a uživatelskou hladinu, která se obvykle umisuje do poloviny nádrže nebo nad minimum i pod minimum. Poet a druh hladinomr a spínací úrovn minimálních, maximálních, havarijních a uživatelských hladin si uruje zákazník v objednávce. 3.4 Sondy EK-01A/02A, K-011 a EK-01T/02T K Harrieru-4 lze pipojit maximáln 18 indikaních sond, avšak poet sond plus poet limitních hladinomr mže být také maximáln 18. Sondy EK-01A a EK-02A jsou ureny k indikaci pohonných hmot a vody. Sonda EK- 01A je pro své malé rozmry mm urena pedevším do stísnných a malých prostor. Charakteristické využití sondy EK-01A je do mezipláš dvouplášových nádrží, ve spojení s kumulaní jímkou na indikaci dvouplášových potrubí, do kontrolních šachet, na indikaci úniku pod výdejními stojany apod. Sonda EK-02A je opatena vlastním záchytným prostorem a používá se na voln pístupných místech, kde je možnost vypuštní nashromáždné kapaliny. Charakteristické využití sondy EK-02A je u dvouplášových nadzemních nádrží, nebo u samostatného dvouplášového potrubí. Sonda se pipojuje zašroubováním do nátrubku navaeného na nádrži nebo na potrubí, opateného závitem G 3/8. Úinnost sond je daná vzdáleností sníma ode dna kontrolovaného prostoru. Vzdálenost by nemla být menší než 0,5 mm. Poet sond a druh si uruje zákazník v objednávce. Sondy se pipojují do skín Harrier-4 prostednictvím propojovacích krabic BOPLA s elektronikou uvnit. Sonda K-011 slouží k indikaci ropných látek na vodní hladin v záchytných jímkách a gravitaních odluovaích. Sklenný plovák ze speciálního skla unáší s sebou elektrodu, kterou lze libovoln nastavovat na požadovanou tloušku separovaného podílu. Pipojení sondy se provádí pes propojovací krabici BOPLA, která je pipevnna k samostatnému držáku indikaní sondy. Sonda EK-01T slouží k indikaci perforací mezipláš nádrží a sonda EK-02T k indikaci perforací potrubí. Klesne-li tlak vzduchu v meziplášti pod nastavenou mez 20 kpa (0,2 bar), rozepne se kontakt tlakového spínae a Harrier-4 situaci signalizuje. Strana 5

6 3.5 Pipojení návazných systém (vetn houkaky) Návazné systémy, jako jsou blokace erpadel, další optické a akustické signalizace apod., se pipojují na relé umístná v ídicí skíni Harrier-4, odkud se dají jednotliv odblokovávat pomocí tlaítka Deblokace. Maximální poet relé je MONTÁŽ A UVEDENÍ DO PROVOZU 4.1 Montáž V místnosti obsluhy erpací stanice je nutné zvolit vhodné místo na stn pro ídicí skí Harrier-4. Ta by mla být umístna tak, aby bylo snadné ovládat klávesnici a sledovat displej. Z rozvade je nutné pivést kabelem CYKY 3Cx1,5 napájecí naptí 230 V, 50 Hz, jištné samostatným 6 A jistiem, a i všechny ostatní kabely od kontinuálních i limitních hladinomr, sond a návazných systém vetn houkaky (uvedeno v situaním schématu). Montáž zaízení jako pipojení a oživení ídicí skín provede kvalifikovaný pracovník firmy INDIKON. Jakékoliv zásahy do zaízení nejsou dovoleny. Opravu a seízení provádí pouze výrobce. Objednatel zaízení, pro úsporu investiních náklad, provede pouze položení propojovacích a napájecích kabel v odpovídajících chránikách. Technologická pipravenost nádrže spoívá v úprav víka pro montáž kontinuálního hladinomru KH-4. Požaduje se otvor do víka prmr 100 mm a osazení ty šroub M16 s prmrem roztené kružnice 150 mm. 4 M Rozmístní otvor na víku nádrže Ty kontinuálního hladinomru musí být opena o dno nádrže (v žádném pípad ne o kalník) a musí být opena lehce, aby nemohlo dojít k jejímu prohnutí. Plnicí potrubí musí být instalováno tak, aby kapalina pi plnní nádrže smovala do volného prostoru a nezpsobovala chvní mící tye. Toho lze dosáhnout pivaením koncového kolena na plnící trubku, které usmrní protékající kapalinu smrem od tye kontinuálního hladinomru. Nebo lze nainstalovat peejník, který se nasazuje na konec plnící trubky a který vytváí sifonový uzávr. Pi poátením plnní peejník zabrauje padání kapaliny do nádrže, které by vytváely vlnové rázy na mící ty, a pi dalších plnních zabrauje víení kal sedimentovaných v nádrži. Strana 6

7 Kontinuální hladinomr je nutné umístit tak, aby byl svislý, protínal podélnou osu nádrže a byl v blízkosti kontrolní mrné armatury. Tímto uspoádáním se dosáhne toho, že kontinuální hladinomr i kontrolní mrná armatura mají totožnou nulovou hladinu, což zjednodušuje nastavení zaízení pi kalibraci. 4.2 Kalibrace kontinuálního hladinomru KH-4 Po instalaci kontinuálních hladinomr KH-4, kterou provede proškolený pracovník firmy INDIKON nebo povené organizace, je nutné provést jejich nastavení. Nastavení hladinomru spoívá v pesném zmení výšky hladiny v nádrži a nastavení této hodnoty v pístroji. Pesné zmení výšky hladiny se provádí pomocí kalibrovaného pípravku. Protože se používají k nastavení pístroje kalibraní tabulky, které dodává kalibraní firma, výrobce zaízení nemá vliv na pesnost poskytnutých údaj. Objednateli se doporuuje minimáln jeden msíc ped montáží kontinuálních hladinomr KH-4 dodat výrobci potebné podklady nezbytné pro objednání správných délek tyí a jejich parametr. Velmi dležitý je údaj výšky nádrže ode dna k víku nádrže. 5 NÁVOD K OBSLUZE Obsluha zaízení spoívá ve sledování vypisovaných informací na displeji a v obsluze 16 tlaítkové klávesnice. Veškeré informace, které pístroj obsluze sdluje, jsou doprovázeny pípnutím zvukové signalizace. 5.1 Popis ovládacího panelu ídicí skín Harrier-4 Ovládací panel ídicí skín obsahuje: Dvouádkový, 2 20 znakový podsvícený displej 12 sedmi-segmentovek 8 sloupc svítivých diod 16-tlaítkovou klávesnici LCD displej Slouží k zobrazování informací o hladinomrech, sondách a vlastním systému. Vtšinou na horním ádku bývá njaká obecnjší informace, nap. název hladinomru i sondy, a na dolním ádku njaký konkrétnjší stav nebo rzné možnosti volby Sedmi-segmentovky První znak znamená íslo nádrže, další skupina 5 znak znamená výšku hladiny PHM v milimetrech s pesností na desetinu milimetru a poslední skupina 6 znak je objem PHM, který je od 0 do zobrazen v litrech a dále od až do v metrech krychlových. V normálním režimu slouží k zobrazování aktuáln plnné nádrže. Rozsvícení se dje automaticky pi zvyšování hladiny, zhasnutí se dje také automaticky po uritém ase po ustálení hladiny. Pokud se plní více nádrží souasn, zobrazují se stídav. V režimu noního hlídání zobrazuje nádrž, ve které došlo k úniku skladované kapaliny. Rozsvícení se dje automaticky pi zmn hladiny, zhasnutí se dje opuštním režimu noního hlídání. Pokud se zmní hladina ve více nádržích souasn, zobrazují se stídav Sloupce svítivých diod Jednotlivé sloupce diod písluší postupn kontinuálním a potom limitním hladinomrm. Tato signalizace pomocí sloupc diod umožuje obsluze mít okamžitý ucelený pehled o Strana 7

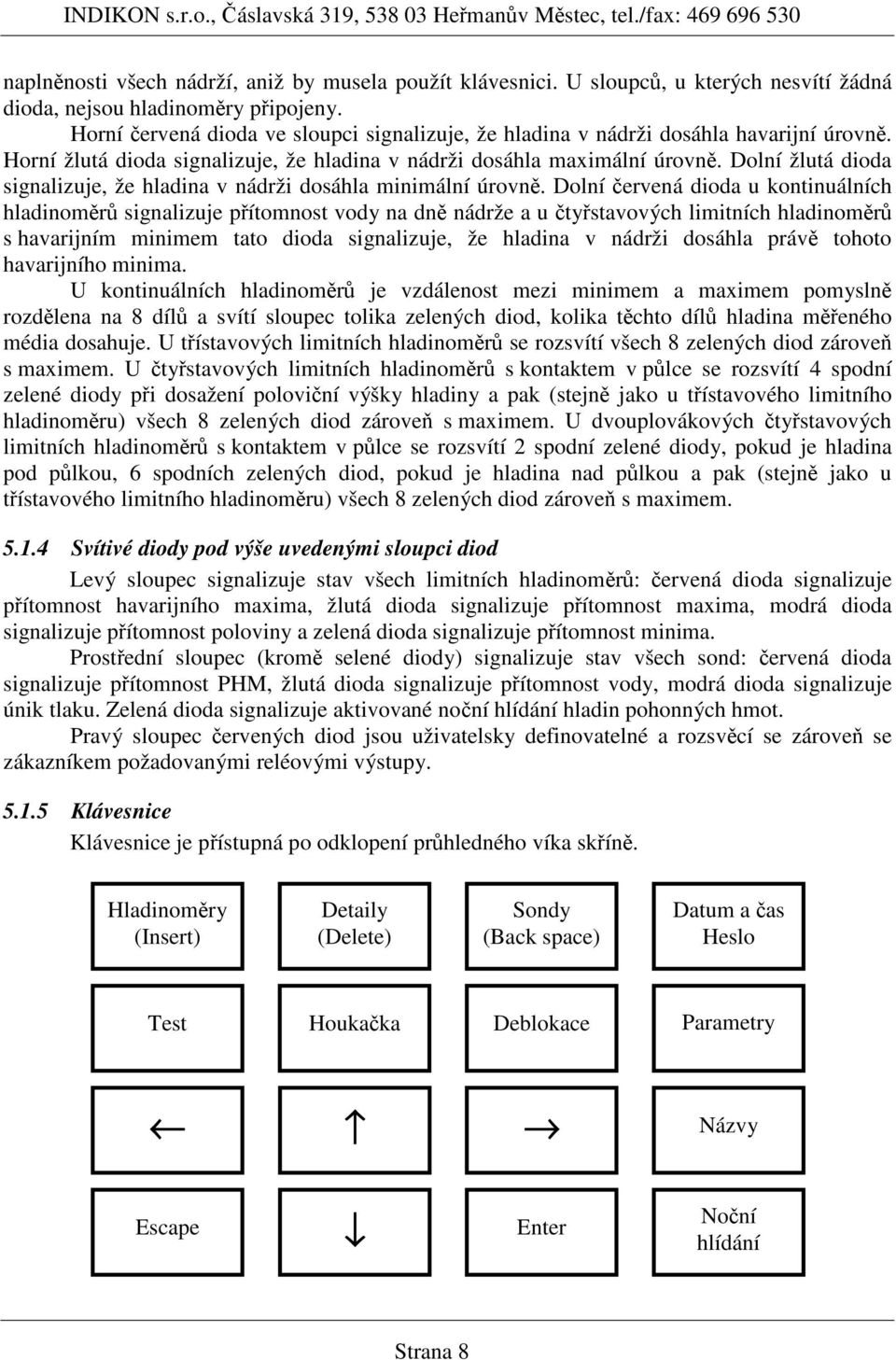

8 naplnnosti všech nádrží, aniž by musela použít klávesnici. U sloupc, u kterých nesvítí žádná dioda, nejsou hladinomry pipojeny. Horní ervená dioda ve sloupci signalizuje, že hladina v nádrži dosáhla havarijní úrovn. Horní žlutá dioda signalizuje, že hladina v nádrži dosáhla maximální úrovn. Dolní žlutá dioda signalizuje, že hladina v nádrži dosáhla minimální úrovn. Dolní ervená dioda u kontinuálních hladinomr signalizuje pítomnost vody na dn nádrže a u tystavových limitních hladinomr s havarijním minimem tato dioda signalizuje, že hladina v nádrži dosáhla práv tohoto havarijního minima. U kontinuálních hladinomr je vzdálenost mezi minimem a maximem pomysln rozdlena na 8 díl a svítí sloupec tolika zelených diod, kolika tchto díl hladina meného média dosahuje. U tístavových limitních hladinomr se rozsvítí všech 8 zelených diod zárove s maximem. U tystavových limitních hladinomr s kontaktem v plce se rozsvítí 4 spodní zelené diody pi dosažení poloviní výšky hladiny a pak (stejn jako u tístavového limitního hladinomru) všech 8 zelených diod zárove s maximem. U dvouplovákových tystavových limitních hladinomr s kontaktem v plce se rozsvítí 2 spodní zelené diody, pokud je hladina pod plkou, 6 spodních zelených diod, pokud je hladina nad plkou a pak (stejn jako u tístavového limitního hladinomru) všech 8 zelených diod zárove s maximem Svítivé diody pod výše uvedenými sloupci diod Levý sloupec signalizuje stav všech limitních hladinomr: ervená dioda signalizuje pítomnost havarijního maxima, žlutá dioda signalizuje pítomnost maxima, modrá dioda signalizuje pítomnost poloviny a zelená dioda signalizuje pítomnost minima. Prostední sloupec (krom selené diody) signalizuje stav všech sond: ervená dioda signalizuje pítomnost PHM, žlutá dioda signalizuje pítomnost vody, modrá dioda signalizuje únik tlaku. Zelená dioda signalizuje aktivované noní hlídání hladin pohonných hmot. Pravý sloupec ervených diod jsou uživatelsky definovatelné a rozsvcí se zárove se zákazníkem požadovanými reléovými výstupy Klávesnice Klávesnice je pístupná po odklopení prhledného víka skín. Hladinomry (Insert) Detaily (Delete) Sondy (Back space) Datum a as Heslo Test Houkaka Deblokace Parametry Názvy Escape Enter Noní hlídání Strana 8

9 5.1.6 Tlaítko Hladinomry / (Insert) Pepíná zobrazení jednotlivých kontinuálních a limitních hladinomr. Pi editování názvu má funkci vložení znaku (Insert) Tlaítko Detaily / (Delete) Pepíná zobrazení detailních informací kontinuálního hladinomru navoleného tlaítkem Hladinomry. Pi editování názvu má funkci smazání znaku (Delete) Tlaítko Sondy / (Back space) Pepíná zobrazení jednotlivých sond. Pi editování názvu má funkci smazání znaku vlevo od kurzoru s posunem kurzoru zpt (Back space) Tlaítko Test Slouží k otestování zaízení Harrier-4, mimo jiné nap. sedmi-segmentovek a LED diod Tlaítko Houkaka Vypne vnitní i externí houkaku až do píchodu nové události Tlaítko Deblokace U navoleného hladinomru deblokuje nebo zablokuje relé výdejního stojanu i stáecího erpadla, které byly zablokováno v dsledku dosažení maxima i minima Tlaítka,, a Funkce je závislá na situaci: nkdy se jimi mní položky menu, jindy se jimi mní íslo a písmena a pohybuje se kurzorem Tlaítko Escape Slouží pro návrat do výchozí pozice zaízení, kdy je zobrazen as a datum Tlaítko Enter Slouží pro potvrzování zadaných údaj Tlaítko Datum a as / Heslo Slouží pro nastavení datumu a asu a nebo pro odheslování zaízení Tlaítko Parametry Slouží pro nastavení parametr kontinuálních hladinomr Tlaítko Názvy Slouží pro zmnu názv kontinuálních a limitních hladinomr a sond Tlaítko Noní hlídání Zapne a nebo vypne režim noního hlídání. Strana 9

10 5.2 Funkce: Esc - základní stav Kdykoli po stisku klávesy Esc zaízení pejde do základního stavu. Zaízení v základním stavu ukazuje na displeji as a datum. Z tohoto stavu lze volit všechny funkce Harrieru-4. Pokud zane v libovolné nádrži hladina stoupat, je to vyhodnoceno jako plnní, a informace o ísle té nádrže, výšce hladiny a objemu se pro vtší pehlednost zobrazí na ádku sedmi-segmentovek. Dojde-li k ukonení plnní, informace po chvíli sama zhasne. 5.3 Funkce: pepínání hladinomr Ze základního stavu se stiskem tlaítka Hladinomry dostanete na zobrazení kontinuálních a limitních hladinomr. Dalšími stisky tohoto tlaítka se pepínáte na další hladinomry. Po dosažení posledního se cyklicky zobrazují znovu. 5.4 Funkce: pepínání detail Máte-li tlaítkem Hladinomry navolen libovolný kontinuální hladinomr, tlaítkem Detaily si pepínáte mezi zobrazením: výšky hladiny v mm a objemu v litrech dosažených limitních stav a blokací relé pepoítaného objemu v litrech a pepoítávací teploty výšky vodní hladiny v nádrži teploty média. Pak se cyklus opakuje. 5.5 Funkce: pepínání sond Ze základního stavu se stiskem tlaítka Sondy pepnete do zobrazení sond. Nejdíve se zobrazí celkový poet sond a zárove poet sond hlásících njakou událost. Dalšími stisky tohoto tlaítka se pepínáte na jednotlivé další sondy. Po dosažení poslední se cyklus opakuje. 5.6 Funkce: test Ze základního stavu se stiskem tlaítka Test zaízení pepne do testovacího módu, který slouží k testování sedmi-segmentovek a LED diod, ale také k interním potebám výrobce, a proto se funkce tohoto tlaítka mže s dalšími verzemi mnit. 5.7 Funkce: vypnutí houkaky Jestliže libovolný kontinuální nebo limitní hladinomr dosáhne minimální, maximální, havarijní nebo uživatelské hladiny, a nebo libovolná sonda indikuje pítomnost PHM, vody nebo ztrátu tlaku (záleží na požadavku zákazníka), mže o tom být obsluha informována perušovaným houkáním vnitní a externí houkaky po uživatelem stanovenou dobu. Obsluha mže tlaítkem Houkaka ob houkaky vypnout díve. Pi dosažení další jiné události se houkaky opt zapnou. 5.8 Funkce: deblokace a blokace výstupu Vyskytne-li se v nádrži limitní stav (minimum, maximum, havárie), sepnou se kontakty relé (pokud jsou relé na žádost zákazníka osazeny), které zablokují návazný systém. Relé lze odblokovat tlaítkem Deblokace. Optovným stisknutím tlaítka Deblokace se provede zablokování. Tyto úkony lze vykonávat jen tehdy, pokud je navolen tlaítkem Hladinomry hladinomr mající reléový výstup a dosahující minima nebo maxima (havárii nelze deblokovat). Strana 10

11 5.9 Funkce: zmna datumu a asu Ze základního stavu se jedním stiskem tlaítka Datum a as / Heslo dostanete do nastavování datumu a asu. Pomocí tlaítek a lze pohybovat kurzorem po cifrách asu a datumu a pomocí tlaítek a mžete parametr mnit v rozsahu, který Harrier-4 pro daný parametr v dané chvíli povoluje. Pokud zmníte cifru 9 smrem nahoru, zmní se na 0 a zvýší se zárove i vyšší ád ísla. Pokud zmníte cifru 0 smrem dol, zmní se na 9 a sníží se zárove i vyšší ád ísla. Pokud by mlo dojít k zobrazení vyšší hodnoty, než je pípustná, zobrazí se cyklicky nejnižší pípustná hodnota. Pokud by mlo dojít k zobrazení nižší hodnoty, než je pípustná, zobrazí se nejvyšší pípustná hodnota. Nový datum a as bu potvrdíte stisknutím tlaítka Enter a nebo zrušíte stisknutím tlaítka Escape Funkce: odheslování Ze základního stavu se dvmi stisky tlaítka Datum a as / Heslo dostanete do odheslování zaízení. Harrier-4 vygeneruje náhodný dvoupísmený kód, který nám zatelefonujte a mi vám obratem sdlíme šestipísmenný kód, který máte do zaízení vložit. Pomocí tlaítek a volíte znak A až Z a pomocí tlaítek a se posouváte mezi jednotlivými písmeny hesla. Nakonec heslo potvr te stisknutím tlaítka Enter. Pokud Harrier-4 napíše Heslo nepijato, zaízení zstane ve stavu, v jakém bylo ped zadáním hesla, a pokud Harrier- 4 napíše Heslo pijato, zaízení je odblokováno na vždy nebo na nov smluvený poet dní s výrobcem. Až do okamžiku, než firma Indikon s.r.o. obdrží od uživatele systému i od uživatelem zvolených subdodavatel platbu za celé zaízení vetn montáže, je zaízení stále majetkem firmy Indikon s.r.o. Po celou tuto výše uvedenou dobu vlastnictví zaízení má firma Indikon s.r.o. proto právo zaízení provozovat v režimu, kdy je zaízení pln funkní, ale po uplynutí doby splatnosti se automaticky zablokuje. Informace o nezaplacení se vypisuje na displeji zaízení každou hodinu a po uplynutí doby splatnosti každou minutu Funkce: zmna parametr 1) Ze základního stavu se stiskem tlaítka Parametry dostanete do režimu, kde lze mnit parametry kontinuálních hladinomr. 2) Pomocí tlaítek a si navolte požadovaný kontinuální hladinomr. Pomocí tlaítek a si mžete pro kontrolu zobrazit jeho požadovaný parametr, ale není to nutné, protože editace bude stejn zaínat prvním parametrem z dvodu jejich provázanosti. Stisknte tlaítko Enter. Parametr Popis Minimum Normál Maximum Jednotky Vstup íslo kontinuálního hladinomru PHM Offset mení PHM -500,0 0,0 1000,0 mm Voda Offset mení vody -500,0 0,0 1000,0 mm Teplota Offset mení teploty -9,99 0,00 10,00 C Roztažnost Teplotní objemová roztažnost 0, , , , /K Voda-ign Mez ignorování vody mm Voda-mez Mez signalizace vody mm PHM-min Mez signalizace minima Voda-mez mm Strana 11

12 PHM-max Mez signalizace maxima PHM-min mm PHM-hav Mez signalizace havárie PHM-max mm PHM-uziv Mez signal. uživatelské hladiny Voda-mez mm Poznámka: Pokud budete vyzváni k zadání bezpenostního kódu, je zmna parametr povolena jen výrobci i jím povenému zastoupení. Pokud jimi jste, pomocí tlaítek,, a nastavte kód a potvr te tlaítkem Enter. Pokud jimi nejste, sdlte požadované zmny výrobci a ten Vám požadované zmny zrealizuje. 3) Na displeji se zobrazí první parametr zvoleného kontinuálního hladinomru a mžete ho upravovat. Pomocí tlaítek a lze pohybovat kurzorem po cifrách parametru a pomocí tlaítek a mžete parametr mnit v rozsahu, který Harrier-4 pro daný parametr v dané chvíli povoluje. Pokud zmníte cifru 9 smrem nahoru, zmní se na 0 a zvýší se zárove i vyšší ád ísla. Pokud zmníte cifru 0 smrem dol, zmní se na 9 a sníží se zárove i vyšší ád ísla. Pokud by mlo dojít k zobrazení vyšší hodnoty, než je pípustná, zobrazí se nejvyšší pípustná hodnota a zvyšování dále nepokrauje. Pokud by mlo dojít k zobrazení nižší hodnoty, než je pípustná, zobrazí se nejnižší pípustná hodnota a snižování dále nepokrauje. Novou hodnotu parametru potvrdíte stisknutím tlaítka Enter a zárove tím pejdete na další parametr. 4) Pro úpravu parametr dalších kontinuálních hladinomru postupujte od bodu 2). Pi zmnách dalších parametr již nebudete na zadání bezpenostního kódu vyzýváni. 5) Ukonení všech úprav se provede stisknutím tlaítka Escape. Poznámka: Pi nastavování offset PHM, vody a teploty se pro zvýšení komfortu krom hodnoty samotného offsetu zobrazuje vedle ješt výsledná hodnota této veliiny, vzniklá setením aktuáln namené veliiny a práv mnného offsetu Funkce: zmna názv 1) Ze základního stavu se stiskem tlaítka Názvy dostanete do režimu, kde lze mnit názvy hladinomr a sond, napíklad pi zmn umístní produkt apod. 2) Pomocí tlaítek a si navolte kontinuální hladinomr, limitní hladinomr i sondu, jejíž název chcete mnit, a stisknte tlaítko Enter. Poznámka: Pokud budete vyzváni k zadání bezpenostního kódu, je zmna názvu povolena jen výrobci i jím povenému zastoupení. Pokud jimi jste, pomocí tlaítek,, a nastavte kód a potvr te tlaítkem Enter. Pokud jimi nejste, sdlte požadované zmny výrobci a ten Vám požadované zmny zrealizuje. 3) Na displeji se zobrazí aktuální název a mžete ho upravovat. Pomocí tlaítek a pohybovat kurzorem na znak, který chcete mnit, a pomocí tlaítek a ho mnit za jiné velké písmeno, malé písmeno, malé eské písmeno, íslo a nebo jiný povolený znak. Tlaítko Insert slouží k odsunutí textu vpravo od kurzoru smrem vpravo a vložení mezery na pozici kurzoru. Tlaítko Delete slouží ke smazání znaku na pozici kurzoru a pisunutí textu vpravo od kurzoru smrem vlevo. Tlaítko Back space slouží k posunu kurzoru zpt vlevo, smazání Strana 12

13 znaku na pozici kurzoru a pisunutí textu vpravo od kurzoru smrem vlevo. Nový název potvrdíte stisknutím tlaítka Enter. 4) Pro úpravu dalších názv postupujte od bodu 2). Pi zmnách dalších názv již nebudete na zadání bezpenostního kódu vyzýváni. 5) Ukonení všech úprav se provede stisknutím tlaítka Escape Funkce: noní hlídání Ze základního stavu se stiskem tlaítka Noní hlídání aktivuje funkce noního hlídání úniku skladovaných kapalin. V tomto režimu nelze vydávat pohonné hmoty, protože Harrier-4 si zapamatuje aktuální stav všech skladovaných kapalin a každou zmnu hlásí jako nežádoucí. Nádrž, ve které došlo ke zmn výšky kapaliny, se zobrazí na ádku sedmi-segmentovek a zstane zobrazena až do zrušení režimu Noního hlídání. Pokud je nádrží víc, cyklicky se jejich zobrazování stídá. Režim noního hlídání se deaktivuje optovným stiskem tlaítka Noní hlídání. Jestli je noní hlídání zapnuto i vypnuto je signalizováno jednak na displeji v okamžiku stisku tlaítka Noní hlídání a jednak pi aktivovaným noním hlídání svítí zelená LED-dioda v prostedním sloupci úpln dole, oznaená Noní hlídání. 6 ÚDRŽBA 6.1 Bžná údržba Pokud zaízení pracuje za pedepsaných pracovních podmínek, nevyžaduje žádnou technickou údržbu ze strany uživatele, vyjma doporuené každoroní kontroly zaízení výrobcem, který oví kalibraním mením dležité elektrické veliiny a simulací provede kontrolu všech dležitých komponent systému. Uživatel dbá na istotu ovládacího panelu zaízení a v pípad zneištní okolo klávesnice nebo displeje provede oistu pouze navlheným hadíkem v saponátové vod. V žádném pípad nelze použít žádných rozpouštdel! Zvlášt opatrn odstraujte neistoty z displeje zaízení. 6.2 Údržba indikaních sond EK-01A, EK-02A, K011, EK-01T a EK-02T Údržba sond EK-01A a EK-02A spoívá pouze v propláchnutí sondy technickým benzínem a jejím osušení. Toto opatení se provádí pouze pi vyjmutí sondy po její aktivaci. Demontáž sond není dovolena, nebo by hrozilo jejich poškození. Údržba sondy K 011 spoívá v oištní sklenného plováku a vyištní snímací elektrody. Údržba sond EK-01T a EK-02T spoívá jen v pípadném dohušování meziplášt na pedepsaný tlak 45 kpa (0,45 bar). Podle zkušeností výrobce postaí údržbu provést za normálních podmínek jednou za rok pi plánované periodické kontrole. 7 DLEŽITÁ UPOZORNNÍ 7.1 Ztráta nároku na bezplatný servis Uživateli je zakázáno provádt jakékoli opravy nebo zásahy na tomto zaízení. Opravy provádí pouze výrobce. Porušení plomb je kvalifikováno jako násilná manipulace a neoprávnná innost. V pípad neoprávnné nebo násilné manipulace se výrobce zprošuje zodpovdnosti za pípadné škody. Neoprávnnou nebo násilnou manipulací zaniká právo uživatele na bezplatný záruní servis. Vzhledem k charakteru výrobku výrobce neposkytuje žádné náhradní díly. Strana 13

14 7.2 Kontrola zaízení Jelikož je toto zaízení v nepetržitém celoroním provozu, doporuuje se, aby si uživatel objednal u výrobce jednou ron kontrolu zaízení. Prohlídky jsou proti finannímu krytí. 8 DODATEK ODHESLOVÁNÍ ZAÍZENÍ Vzhledem k tomu, že se stalo módním rysem faktury za odebrané zaízení proplácet se znaným asovým zpoždním, donutila tato skutenost výrobce k pijetí ochranných opatení, mezi které patí i zablokování zaízení. Po namontování zaízení u zákazníka a zapnutí napájení se aktivuje samoinné odpoítávání dn provozu zaízení. Obvykle výrobce poskytuje zákazníkovi lhtu 30 dn, aby zaízení v celém rozsahu zaplatil i vetn montáže. Bhem této lhty je zaízení pln funkní. Jestliže ve smluvené dob nedojde k proplacení fakturované ástky, systém se po odetu naprogramovaných dní VYADÍ Z PROVOZU. Jakékoli škody vzniklé pi vyazení zaízení jdou pln na vrub zákazníka. Aby byl uživatel nepetržit informován o situaci, poet dní do konce lhty na zaplacení se zobrazuje každou celou hodinu a nebo po stisknutí tlaítka MENU. Po vypršení této lhty se zaízení ZABLOKUJE, což znamená, že NEZOBRAZUJE stav sond a hladinomr ani NEOVLÁDÁ návazné systémy. Tuto skutenost vypisuje zaízení na displej každou minutu. Obdrží-li výrobce od zákazníka doklad o zaplacení zaízení vetn montáže, výrobce mu zaízení neprodlen odhesluje, ímž ho uvede do optovného provozu. Zmáknete-li za posledním písmenem hesla tlaítko, provede se zápis hesla a jeho analýza. Je-li heslo správné, objeví se nápis Heslo pijato, není-li správné, objeví se nápis Heslo nepijato. Správné heslo uvede pístroj do standardního provozu, nesprávné heslo je zaízením ignorováno. Upozornní: Po každém zapnutí napájení zaízení dojde k odetu jednoho dne ze stanovené lhty. Z tohoto dvodu výrobce nedoporuuje asté vypínání sít, nebo lhtu do zablokování zaízení tím zkracuje. Strana 14
