1 Synco living Návod k obsluze Edition 3.0 Controller series C B2707cz Technologie budov

2

3 Blahopejeme k výbru systému Siemens Synco living a dkujeme, že jste si zakoupili centrální jednotku! Tento návod k obsluze popisuje, jak ovládat centrální jednotku a ostatní ásti systému. Použité symboly Význam symbol, které se objevují na displeji centrální jednotky je vysvtlen v ásti Symboly na displeji na stran 20. V této brožue se navíc používají následující symboly: Pozor - tento symbol upoutá vaši pozornost k dležitým pokynm, které je teba dodržet k zajištní bezpeného provozu zaízení. Info symbol odkazuje na další informace, poznámky a praktické tipy, které se týkají nastavení a obsluhy jednotlivých pístroj nebo celého systému. Tento symbol poukazuje na poznámky ohledn nakládání s pístroji pi likvidaci. Siemens s.r.o. Evropská 33a Praha 6 Tel.: Fax: Siemens Switzerland Ltd Building Technologies Group International Headquarters Gubelstrasse 22 CH-6301 Zug Tel Fax Siemens Switzerland Ltd Subject to change 3 / 102 Siemens Synco living B2707cz Building Technologies Bezpenostní pokyny

4 Obsah Centrální jednotka...9 Vytápní / chlazení...9 Aplikace / kombinace...9 Druh provozu vytápní / chlazení...9 Žádané prostorové teploty...10 Regulace vytápní...10 Spuštní chlazení...12 ízení ventilace...12 Píprava teplé vody...13 Meteorologická stanice...13 Ovládání osvtlení a rolet...13 Ovládání osvtlení...13 Ovládání rolet...14 Ovládání osvtlení, rolet a žaluzií...14 Funkce dohledu...14 Výstrahy...15 Dohled nad pístroji...15 Podsvtlení displeje...19 Zobrazení na displeji...19 Posouvání po displeji / informace o umístní funkce...20 Symboly na displeji...20 Klidové zobrazení...22 Info stránky...22 Úrovn menu...23 Princip nastavování...23 Všeobecná pravidla...23 íselné hodnoty...23 Výbr ze seznamu...23 Možnosti výbru...24 Vytváení / úpravy text...24 hodnot a peddefinovaná nastavení...24 Obslužné úrovn...24 Uživatelská úrove...25 Obecn...25 Nepítomnost...25 Dohled...26 Domácnost...27 Funkce asovae domácnosti...27 Druh provozu pro domácnost...27 Dálkové pepínání druhu provozu domácnosti...28 Letní provoz vytápní...29 Stav zimní / letní provoz...29 Zaátek / konec letního provozu...29 Ochrana ventil a erpadel proti zatuhnutí...30 Mezní venkovní teplota pro vytápní...30 Mezní venkovní teplota pro chlazení...30 Místnosti Provozní režimy místností...31 Dotaz na aktuální provozní režim místnosti / 102 Building Technologies Obsah

5 Píina pro provozní režim místnosti Provozní režim zaízení Druh provozu místnosti bhem nepítomnosti Spuštní klimatizace Žádané teploty místností Posun žádané teploty na prostorové jednotce asového programu pro místnost Aktuální prostorová teplota Aktuální žádaná teplota místnosti Poloha ventilu Spínací výstup chlazení Klimatizace Provoz zaízení Zvýšení žádané prostorové teploty v Útlumovém režimu Omezení rozsahu nastavení žádané teploty Psobení asovae domácnosti Optimalizace asu zapnutí / vypnutí regulace Dohled nad prostorovou teplotou Funkce otevené okno Tichý režim Kalibrace pohonu Kalibrace idla Skupina místností Skupiny místností Aktuální teplota zpáteky Aktuální teplota nábhu Žádaná teplota nábhu erpadlo skupiny místností Max poloha ventilu místnosti Ventilace Volba stupn ventilace Nucená ventilace Stav Píina Druh provozu pro nepítomnost Piazení stup ventilace pro jednotlivé provozní režimy Piazení stupn ventilace pi otevení okna Stupe ventilace pi detekci koue Piazení stupn ventilace pi sepnutí spínae ventilace Spínací asy Stupe ventilace Píina Bypass rekuperace Kvalita vnitního vzduchu Vlhkost vzduchu Režim krb Spínae ventilace Servisní interval Provozní hodiny od servisu Žádané hodnoty kvality vnitního vzduchu Žádaný stupe ventilace pro omezení vlhkosti / 102 Building Technologies Obsah

6 Limitní hodnota vlhkosti...52 Žádaný stupe ventilace pro noní chlazení...52 Maximální doba noního chlazení...53 as spuštní periodického chodu ventilace bhem prázdnin...53 Délka periodického chodu ventilace bhem prázdnin...53 Délka nucené ventilace...54 Vliv okenních spína...54 TUV...55 TUV druh provozu...55 Nucené nabíjení TUV...55 Stav režimu pípravy TUV...55 Píina pro provozní režim TUV...55 Druh provozu TUV bhem nepítomnosti...56 Pepína druhu provozu...56 Žádaná teplota teplé vody...56 asový program TUV...57 Aktuální teplota TUV...57 Žádaná teplota teplé vody...57 Provozní stav nabíjecího erpadla a elektrické topné spirály TUV...57 Provoz zaízení...58 Píina pro provozní režim TUV...58 Omezení doby nabíjení TUV...58 Pepnutí na elektrickou topnou spirálu...58 Dohled nad teplotou TUV...59 Spínací skupiny...60 Ovládání spínacích skupin...60 Scény...61 Vytváení scén...61 Spouštní spínacích skupin pomocí události...61 asový program pro spínací skupiny...62 Spuštní asového programu...63 asový program pro simulaci pítomnosti...63 Aktivace simulace pítomnosti...64 Spuštní...64 Funkce...65 Dohled...67 Zpoždní dohledu...67 Spuštní dohledu...67 Okna...68 Dvee...68 Zpoždní hlášení dvee...68 Akustická signalizace a stavový výstup...69 Délka signálu...70 Prázdniny / zvláštní dny...70 prázdnin / zvláštních dn...70 Prázdniny a nepítomnost souasn...71 Druh provozu domácnosti bhem prázdnin...71 Druh provozu TUV bhem prázdnin...72 aktuálního asu...72 Datum / as...72 Poruchy / 102 Building Technologies Obsah

7 Poruchy / poruchová hlášení Hlášení poruch na sbrnici Potvrzení poruch Vstupy / výstupy Zobrazení vstupních signál Zobrazení stavu výstup Jazyk Nadmoská výška Formát zobrazení asu Podsvtlení / kontrast displeje Formát zobrazení Zobrazení teploty Heslo do servisní úrovn Pímý výbr info stánek Poruchové vstupy Poruchové výstupy 1 a Název zaízení Názvy místností Názvy spínacích skupin Názvy dveí Názvy svítidel Názvy pro zobrazené teploty Informace o zaízení Info ádky Provozní režimy místností Funkce asovae místnosti Posun žádané teploty pro místnost Plný displej Symboly na displeji Poruchová hlášení Prostorová jednotka QAW Dvení / okenní kontakt wave AP Detektor koue DELTA reflex Runí kontrola stavu baterií Prostorová jednotka QAW910, prostorové teplotní idlo QAA910 a meteorologické idlo QAC Displej QAW910 po výmn baterií Regulaní servopohon SSA Dvení / okenní kontakt wave AP 260 a detektor koue DELTA reflex90 Funkní tlaítko na prostorové jednotce, prostorovém idle, meteorologickém idle, zesilovai rádiového signálu a regulaním pohonu otopného tlesa Funkní tlaítko na regulátorech topných okruh RRV912 / RRV918 a univerzálním modulu RRV Abecední rejstík / 102 Building Technologies Obsah

8 Bezpenostní pokyny Záruka na výrobek Používejte výrobky pouze v systémech ízení budov a pouze v aplikacích popsaných dále Dodržujte bezpenostní pedpisy a normy (elektrická instalace, atd.) Neotvírejte pístroje. Otevení pístroje zpsobí ztrátu záruky spolenosti Siemens. Pokud je pístroj poškozen nebo znien, ihned jej odpojte od napájení a vymte. Technické parametry související s aplikací jsou garantovány pouze ve spojení se systémem Synco living. Pi použití výrobk jiných dodavatel než je specifikováno spoleností Siemens, odpovídá za funknost uživatel. V takovém pípad neposkytuje spolenost Siemens žádný servis ani záruky. 8/102 Building Technologies Index

9 Popis systému Funkce systému Systém Synco living vám nabízí adu možností. Krom regulace prostorové teploty a pípravy teplé vody vám systém umožní ídit ventilaní jednotku, ovládat osvtlení, rolety a žaluzie, sledovat detektory koue a dvení / okenní kontakty a navíc spínat klimatizaní jednotky. Centrální jednotka Centrální jednotka QAX910 Srdcem systému je centrální jednotka QAX910. ídí provoz celého systému a zajišuje komunikaci mezi jednotlivými pístroji. Vytápní / chlazení Aplikace / kombinace Pro vytápní a / nebo chlazení se mohou používat rzné technologie a jejich kombinace : Vytápní Radiátorové vytápní (po jednotlivých místnostech) Podlahové vytápní (po jednotlivých místnostech) Klimatizaní jednotky (po jednotlivých místnostech) Chlazení Centrální (celá domácnost) 2-trubkovou soustavou spolenou pro vytápní / chlazení Spínací výstup chlazení pro ovládání externích zaízení (po jednotlivých místnostech) Klimatizaní jednotky (po jednotlivých místnostech) Druh provozu vytápní / chlazení Jednotlivé místnosti mohou být definovány ist s vytápním nebo chlazením nebo s automatickým pepínáním mezi tmito dvma režimy. Centrální jednotka pepíná domácnost nebo jednotlivé místnosti do režimu chlazení nebo vytápní podle nastavení. Aplikace s místnostmi obsahujícími regulované klimatizaní jednotky (nap. klimatizaní jednotky ízené Zennio moduly) mohou vytápt nebo chladit místnosti nezávisle na ostatních. 9 / 102 Building Technologies Popis systému

10 Všechny místnosti tvoí domácnost. Provozní režimy a program pro prázdniny / zvláštní den mohou být nastaveny pro celou domácnost. Druh provozu domácnosti má pednost ped druhem provozu místnosti. Žádané prostorové teploty Žádané prostorové teploty pro vytápní a chlazení se nastavují samostatn pro každou místnost a pro každý provozní režim místnosti (Komfort, Standard, Útlum a Ochrana). Provozní režim místnosti se mže mnit a pepínat automaticky na základ píslušného asového programu. asový program místnosti ovlivuje vytápní a chlazení. Pro provoz ventilace a pípravu teplé vody jsou k dispozici samostatné asové programy. Regulace vytápní Centrální jednotka shromaž uje požadavky na teplo ze skupin místností a zasílá celkový požadavek do regulátoru zdroje tepla (kotel, tepelné erpadlo, kombinace rzných zdroj tepla atd.). Centrální jednotka zasílá informace pro pedregulaci píslušné skupiny místností a hodnoty pro omezení maximální nebo minimální teploty zpáteky do regulaního modulu RRV934. Navíc jednotka zasílá aktuální a žádané teploty jednotlivých místností do regulátor topných okruh a regulaních servopohon na jednotlivých otopných tlesech, které pak stanoví signál pro polohu pohon regulaních ventil. Signály pro ízení výstup multifunkních relé na regulátorech topných okruh / regulaního modulu jsou generovány centrální jednotkou. Pro regulaci prostorové teploty jsou k dispozici následující ásti systému: Prostorová jednotka QAW910 Na prostorové jednotce mže být pro danou místnost nastaven požadovaný provozní režim, posun nastavení žádané teploty a mže být nastaven asova pro danou místnost. Prostorová jednotka také snímá aktuální prostorovou teplotu. Všechny údaje jsou bezdrátov penášeny do centrální jednotky. Prostorové teplotní idlo QAA910 idlo snímá teplotu prostoru a zasílá ji bezdrátov do centrální jednotky. 10/102 Building Technologies Index

11 Regulátory topných okruh RRV912 a RRV918 Regulátory dostávají bezdrátov z centrální jednotky informace o žádané a aktuální teplot jednotlivých místností a pedávají po kabelech pohonm výsledné signály pro ízení polohy regulaních ventil. Umožují také pímé pipojení obhového erpadla a nabíjecího erpadla TUV. Regulaní modul RRV934 Dostává bezdrátov z centrální jednotky informace o žádaných teplotách nábhu pro piazené skupiny místností. Regulaní modul mí teploty nábhu a ovládá kabelem pipojené servopohony regulaních ventil pro skupiny místností. Pedregulace navíc umožuje udržování nízké nebo vysoké teploty zpáteky (nastavení maximální / minimální teploty zpáteky) Regulaní servopohon otopného tlesa SSA955 Servopohon dostává z centrální jednotky bezdrátov informaci o žádané a aktuální teplot prostoru (poskytnutou prostorovým idlem nebo prostorovou jednotkou) a ídí píslušn polohu radiátorového ventilu. Pokud není instalováno prostorové idlo ani prostorová jednotka, použije regulaní servopohon teplotu namenou svým vlastním vestavným idlem. Dvení / okenní kontakt wave AP 260 Když se otevou dvee nebo okno, zablokuje se kuželka regulaního ventilu pro danou místnost v aktuální poloze, aby se zamezilo plýtvání energií. Jestliže zstane okno otevené po uplynutí nastavené doby pro vtrání oknem, pepne se místnost do Ochranného režimu. Tato funkce psobí jak na pohony pipojené vodii k regulátorm topných okruh RRV912 / RRV918 tak na bezdrátové servopohony SSA / 102 Building Technologies Popis systému

12 Spuštní chlazení Chlazení se spouští na základ provozního režimu píslušné místnosti a venkovní teploty. Místnost nesmí být v režimu vytápní. Jestliže je otevené okno nebo dvee, mže centrální jednotka pro danou místnost zablokovat spuštní chlazení. Chazení se spouští pro jednotlivé místnosti nebo pro celou domácnost (pi centrálním chlazení). Žádaná teplota je urena aktuálním druhem provozu místnosti (run zvoleným nebo daným podle asového programu). Prostorová jednotka QAW910 slouží jako prostorové teplotní idlo s možností korekce žádané teploty. Pi centrálním chlazení (pro celou domácnost souasn) pomocí spolených 2-trubkových rozvod pro vytápní / chlazení se pro chlazení využívá stejných technologických ástí jako pro vytápní. ízení ventilace Centrální jednotka obsahuje asový program pro ízení ventilace se 6 spínacími asy pro každý den bhem týdne a jeden zvláštní den. V každém spínacím bod lze zmnit provozní režim ventilace (Komfort, Standard a Útlum). Ovládání jednotlivých stup ventilace se provádí podle kvality vzduchu, relativní vlhkosti vzduchu, aktuálního druhu provozu domácnosti (Komfort, Standard, Útlum, Ochranný režim) nebo pímou volbou stupn. Žádané hodnoty se mní na základ asového programu pro ventilaci, který je nazávislý na vytápní a chlazení. Krátkodobé zhoršení kvality vzduchu je možné zlepšit pomocí funkce nucené ventilace. Pro krátkodobou nepítomnost je k dispozici režim Nepítomnost. Pi delším opuštní domácnosti se používá program prázdniny. ízení ventilace reaguje na otevení oken (jestliže jsou do systému pipojené okenní kontakty), na kou (pokud jsou v systému detektory koue) a externí spínae ventilace. Pro noní chlazení venkovním vzduchem je možné otevít bypass (obtok) rekuperace, aby bhem tohoto režimu nedocházelo k ohívání pivádného vzduchu odvádným vnitním vzduchem. Regulaní modul RRV934 Regulaní modul se používá pro ízení jednotlivých stup ventilace a bypassu rekuperace. Má na sob vstupy pro pipojení idla kvality vzduchu a relativní vlhkosti. Ostatní vstupy a výstupy jsou univerzální. 12/102 Building Technologies Index

13 Píprava teplé vody Centrální jednotka mže ídit pípravu teplé vody v lokáln pipojeném zásobníku nebo umožuje vzdálenou pípravu TUV v zásobníku pipojeném na regulátor zdroje tepla nebo na další centrální jednotku Synco living. Pro tyto úely obsahuje centrální jednotka týdenní asový program pro pípravu TUV se 6 spínacími asy na každý den pro pepínání mezi Komfortním a Útlumovým režimem. Z centrální jednotky je také možné run zapnout funkci nuceného nabíjení zásobníku teplé vody. Aktuální teplota TUV v zásobníku se zobrazuje na displeji centrální jednotky. Meteorologická stanice Centrální jednotka dostává informace o venkovní teplot a atmosférickém tlaku z meteorologického idla. Meteorologické idlo QAC910 Meteorologické idlo mí venkovní teplotu a absolutní tlak vzduchu a zasílá tyto informace bezdrátov do centrální jednotky. Aktuální namené hodnoty venkovní teploty a tlaku vzduchu stejn jako tendence vývoje tlaku vzduchu mohou být zobrazeny na klidovém displeji centrální jednotky. Vývoj atmosférického tlaku za poslední 3 hodiny je znázornna šipkou. Navíc se na základ prbhu a okamžité hodnot absolutního tlaku vzduchu uruje a na klidovém displeji pomocí symbol zobrazuje trend vývoje poasí (sluneno, polojasno, deštivo). V úvahu se také bere zadaná hodnota nadmoské výšky. Na 2 info stránkách mže být zobrazen graf prbhu venkovní teploty a atmosférického tlaku za posledních 24 hodin. Ovládání osvtlení a rolet Centrální jednotka umožuje ízení osvtlení, rolet a žaluzií. Ovládání osvtlení Pipojená svítidla mohou být spínána nebo stmívána bu pes centrální jednotku nebo externími spínai (vysílai). Rzné nastavení jednotlivých svítidel mže být uloženo v centrální jednotce jako scéna a kdykoliv pozdji vyvoláno zpt. Krom runího ovládání mže být osvtlení navíc spínáno asovým programem bu pro simulaci pítomnosti osob nebo pro rzné pravidelné innosti. 13 / 102 Building Technologies Popis systému

14 Ovládání rolet Rolety nebo žaluzie mohou být ovládány stisknutím tlaítka z centrální jednotky nebo externími spínai (vysílai) po krocích nebo mohou být pln oteveny nebo uzaveny. Polohy rolet a žaluzií (úplné otevení nebo úplné uzavení) mohou být uloženy jako scény a kdykoliv pozdji opt vyvolány. Krom runího ovládání mohou být rolety a žaluzie ízeny také podle asového programu nebo událostí. osvtlení a polohy žaluzií mohou být spolen uloženy jako jedna scéna nebo spolen penastaveny po vyvolání píslušné scény. Ovládání osvtlení, rolet a žaluzií Osvtlení, rolety a žaluzie mohou být ovládány z centrální jednotky pomocí tzv. univerzálních kláves. Pedpokladem pro toto ovládání je, že ovladae svtel a žaluzií mají schopnost navázat rádiovou komunikaci protokolem KNX-RF (nap. KRF960, KRF961, Siemens GAMMA wave nebo Hager tebis RF) nebo KNX TP1 (pístroje pipojené po datové sbrnici). Funkce dohledu Centrální jednotka sleduje pipojené okenní kontakty, dvení kontakty a detektory koue. Dvení / okenní kontakt wave AP 260 Dvení / okenní kontakty detekují otevené dvee nebo okno a posílají tuto informaci bezdrátov centrální jednotce. Mohou být využity také jako oddlené digitální vstupy (nap. pro sledování uzavení dveí domácího mrazáku). DELTA reflex detektor koue s bezdrátovým modulem UNI M 255 Detektor koue detekuje okamžit kou vznikající pi požáru a spustí alarm (blikající LED a akustický signál pímo na detektoru a rádiový signál do centrální jednotky). 14/102 Building Technologies Index

15 Výstrahy Pokud nastane porucha (detektor koue, okenní kontakt, vytápní, atd.), zobrazí se hlášení na displeji centrální jednotky. Navíc mže centrální jednotka generovat akustický signál a pedat dál hlášení o poruše po sbrnici (KNX TP1), nebo mže sepnout výstupní kontakt pro sepnutí externího zdroje poruchového signálu. Dohled nad pístroji Pipojené bezdrátové pístroje jsou v pravidelných intervalech monitorovány. Když se peruší vysílání rádiového signálu nebo když jsou baterie blízko vybití, objeví se na displeji centrální jednotky chybové hlášení. Jednotlivé ásti systému V systému Synco living mohou být použity tyto pístroje nebo jejich kombinace: Synco QAX910 Centrální jednotka QAW910 Prostorová jednotka QAA910 Prostorové teplotní idlo QAC910 Meteorologické idlo RRV912 RRV918 Regulátor topných okruh, ídí jeden 3-polohový nebo dva 2-polohové pohony regulaních ventil Regulátor topných okruh, ídí až osm 2-polohových pohon 15 / 102 Building Technologies Popis systému

16 RRV934 SSA955 Regulaní modul, ídí až 3 stupn ventilace a bypass rekuperace nebo 2 nezávislé skupiny místností. Univerzální vstupy a výstupy. Regulaní servopohon otopného tlesa ERF910 Zesilova rádiového signálu (RF opakova) KRF960 Bezdrátový zásuvkový adaptér, spína KRF961 Bezdrátový zásuvkový adaptér, stmíva GAMMA wave Detektor koue DELTA reflex s rádiovým modulem wave UNI M 255 Dvení a okenní kontakt AP260 (bezdrátový) Dále mohou být použity ovladae osvtlení, rolet a žaluzií a dálkový ovlada spolenosti Siemens ady GAMMA wave Hager tebis TX, RF Do systému je možné také pipojit ovladae osvtlení, rolet a žaluzií spolenosti Hager Centrální jednotka mže ídit osvtlení, rolety a žaluzie také pístroji KNX TP1 (S-mód) pipojenými po sbrnici. V tomto pípad je nutné provést nastavení pístroj pomocí konfiguraního softwaru ETS. 16/102 Building Technologies Index

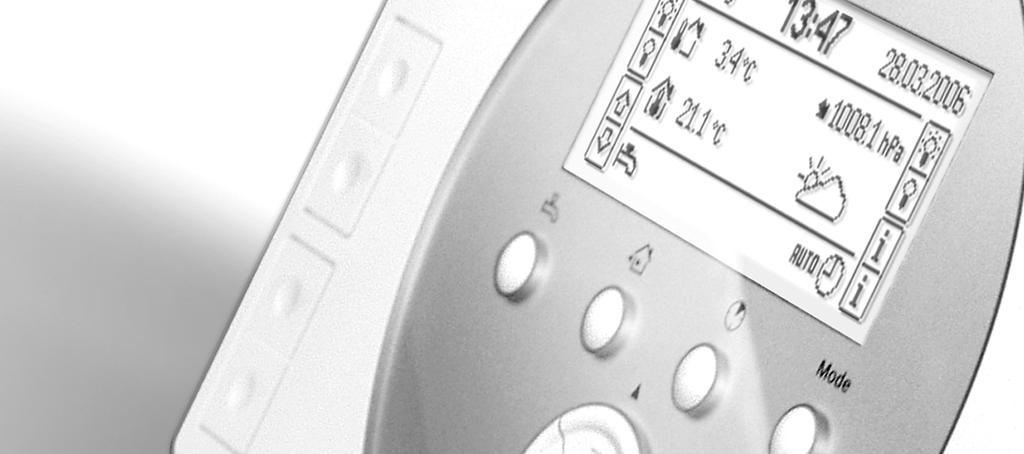

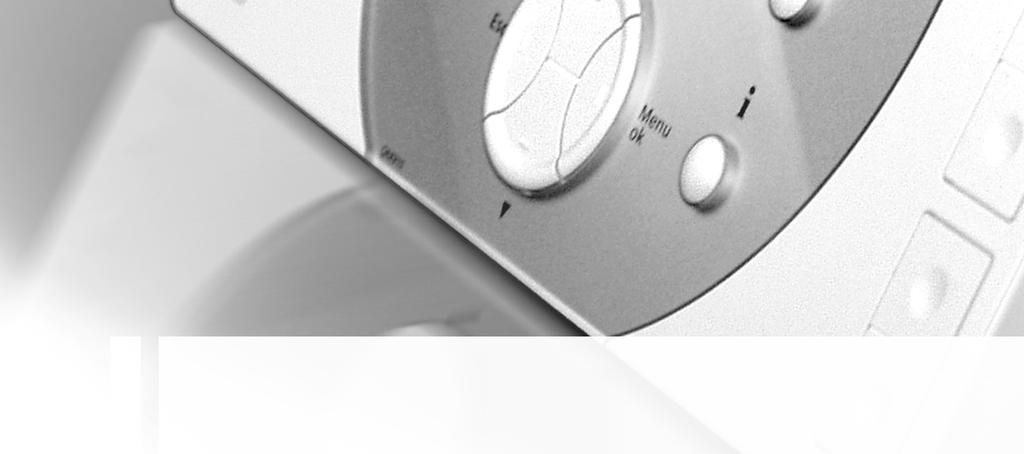

17 Centrální jednotka QAX910 Ovládací prvky Všechny ovládací prvky jsou umístny na pední stran jednotky. Ovládací tlaítka mají následující funkce: Tlaítko TUV, ventilace Tlaítko se používá pro ovládání pípravy teplé vody a ventilace. Pro výbr druhu provozu pípravy teplé vody (Auto / Komfort / Útlum / Ochranný režim), a pro runí spuštní nuceného jednorázového natopení zásobníku teplé vody (dlouhé stisknutí tlaítka). Pro nastavení stupn ventilace (Auto, Vyp, Stupe 1, 2, 3) a pro spuštní nucené ventilace (dlouhé stisknutí tlaítka). Tlaítko Nepítomnost / Dohled Tlaítko nepítomnosti / dohledu umožuje nastavit funkci nepítomnost (pítomnost / nepítomnost) a typ dohledu (neaktivní / ásten monitorováno / všechno monitorováno). Podrobnosti, viz. str. 25 a 26 (Nepítomnost, dohled). Tlaítko asova domácnosti Pro výbr a aktivaci funkce asovae pro vybrané místnosti. Bhem doby, kdy je asova domácnosti aktivní, jsou místnosti nastaveny na komfortní žádané teploty a ventilace je nastavena na komfortní režim. Tlaítko pro výbr provozního režimu Pro volbu provozního režimu pro celou domácnost (Auto / Komfort / Standard / Útlum / Ochranný režim) Provozní režim domácnosti platí pro regulaci místností a ventilaci. 17 / 102 Building Technologies Centrální jednotka QAX

18 Tlaítko Info Pro listování info stránkami a pro vyvolání textu nápovdy v úrovni menu. Tlaítko Šipka nahoru Pro posun do vyšší úrovn menu, pro listování info stránkami vzad a pro nastavení (zvýšení) hodnot. Tlaítko Šipka dol Pro posouvání do nižší úrovn menu, pro listování info stránkami vped a pro nastavení (snížení) hodnot. Tlaítko Esc Pro posunutí zpt do pedcházející vyšší úrovn menu, pro opuštní hlavního menu a pro vymazání zapsané hodnoty. Tlaítko Menu / ok Pro vstup do hlavního menu, pro posunutí do nižší úrovn v menu a pro uložení zapsaných hodnot. Dvojice univerzálních kláves 1-4 Pro spouštní funkcí spínacích skupin definovaných bhem uvádní do provozu (nap. spínání nebo stmívání osvtlení), nebo pro vyvolání peddefinovaných info stránek. 1A, 1B Univerzální klávesy 1A a 1B 2A, 2B Univerzální klávesy 2A a 2B 3A, 3B Univerzální klávesy 3A a 3B 4A, 4B Univerzální klávesy 4A a 4B 18/102 Building Technologies Index

19 Zobrazení na displeji Podsvtlení displeje Pi stisknutí jakéhokoliv tlaítka se na uritou dobu zapne podsvtlení displeje. Když se stiskne tlaítko Esc, tlaítko Menu / ok, tlaítko Šipka dol, Šipka nahoru nebo tlaítko Info, zapne se podsvtlení displeje bez dalšího vlivu na samotné zobrazení na displeji. Intenzita podsvtlení mže být nastavena podle poteby (viz strana 75). Zobrazení na displeji Displej nabízí širokou škálu zobrazení. Níže je napíklad uvedeno zobrazení menu. Symbol menu: Oznauje menu, ve kterém se nacházíte Název menu: Oznauje menu, ve kterém se nacházíte Hlavní menu Domácnost Místnosti Ventilace TUV Pístupová úrove: Symbol oznauje pístupovou úrove, ve které se nacházíte Scroll bar: Shows the position on the menu list Pozice kurzoru: Objeví se jako erný ádek s inverzním textem Rozšíení: Další položky následují 19 / 102 Building Technologies Centrální jednotka QAX

20 Posouvání po displeji / informace o umístní funkce Posouvání je možné provádt tlaítky šipek, tlaítkem Menu / ok a tlaítkem Esc (viz popis ovládacích prvk na stran 17). V popisu funkcí je její umístní vypsáno Italikou. Píklad: Hlavní menu > as / datum Pro dosažení funkce z klidového zobrazení na displeji stisknte nejprve tlaítko Menu / ok (dostanete se do hlavního menu). Pak tlaítky šipek vyberte as/datum a vstupte stiskem Menu / ok. Nyní jste ve funkci as/datum a mžete tlaítky šipek vybrat parametr, který chcete zmnit (as, datum, rok). Postup zmny nastavení parametr je popsán na stran 23. Do klidového zobrazení se vrátíte postupn nkolikerým stisknutím tlaítka Esc. Symboly na displeji Vytápní / chlazení Komfortní režim Standardní režim Útlumový režim Ochranný režim asova domácnosti aktivní Omezení rozsahu nastavení žádané teploty Automatický režim Runí režim Letní provoz Režim chlazení Teplota nábhu Ventilace Ventilace vyp Ventilátor stupe 1 * Ventilátor stupe 2 * Ventilátor stupe 3 * Automatický režim Komfortní režim Standardní režim Útlumový režim Režim krb Ochranný režim * Jestliže je aktivní funkce nucené ventilace, bliká píslušný symbol rychlosti ventilátoru Píprava TUV Komfortní režim Útlumový režim Ochranný režim TUV TUV natápní povoleno Automatický režim Runí režim Blikající: Nucené natopení zásobníku TUV aktivní 20/102 Building Technologies Index

21 Další funkce a symboly Dohled Porucha Blikající: Vyžadováno potvrzení poruchy Režim prázdniny Dvee oteveny Blikající: Monitorované dvee oteveny Okna / dvee ásten monitorovány Nepítomnost Pítomnost Zvláštní den Okno oteveno Blikající: Monitorované okno oteveno Okna / dvee všechny monitorovány Teploty, tlak vzduchu a vývoj poasí Prostorová teplota Venkovní teplota Vývoj poasí: Sluneno Vývoj poasí: Polojasno Vývoj poasí: Deštivo Tlak vzduchu: stabilní Tlak vzduchu: vzestup Tlak vzduchu: prudký vzestup Tlak vzduchu: pokles Tlak vzduchu: prudký pokles Symboly použité pro vývoj poasí pouze oznaují trend, kterým se poasí mní. Aby bylo možné spolehliv urit trend vývoje poasí, je nutné zadat nadmoskou výšku místa aplikace. Piazení univerzálních kláves Zapnutí skupiny Vypnutí skupiny Scéna Výbr info stránek Rozsvítit / pidat jas Zhasnout / ubrat jas Otevírání rolet Zavírání rolet Informace o pístrojích Pístroj v poádku Vybité baterie Vadný pístroj Úrovn menu Hlavní menu Domácnost Místnosti Skupiny místností Ventilace TUV Spínací skupiny Dohled Prázdniny/zvláštní den as / datum Poruchy Vstupy/výstupy Info o zaízení Záloha dat Uvedení do provozu Obslužné úrovn Servisní úrove Expertní úrove 21 / 102 Building Technologies Centrální jednotka QAX

22 Ovládání Klidové zobrazení Klidové zobrazení zstává na displeji dokud se nestiskne njaké tlaítko. K dispozici je 6 typ klidového zobrazení s rznými detaily. požadovaného klidového nastavení je popsáno na stran 75. Info stránky Info stránky dávají pehled o nejdležitjších údajích systému. Zobrazené hodnoty nemohou být na info stránkách zmnny. Info stránky lze vyvolat tlaítkem Info. Každé stisknutí tlaítka Info zobrazí další stránku. Tlaítka šipek posouvají vped a vzad. Pro návrat do klidového zobrazení stisknte tlaítko Esc. Když jste v úrovni info stránek, zobrazí se levém horním rohu píslušný symbol. V horním pravém rohu se zobrazí íslo aktuální stránky a celkový poet dostupných info stránek. K dispozici jsou následující info stránky: Okna / dvee (nastavitelná) Prbh venkovní teploty (nastavitelná) Prbh tlaku vzduchu (nastavitelná) Stav svítidel (nastavitelná) Teploty Domácnost Ventilace Místnost (nastavitelná) TUV (nastavitelná) Vizitka (nastavitelná) Piazení kláves (vždy, vyjma klidového zobrazení = 5) Stav pístroje Poruchové hlášení Bus (nastavitelná) Typ a poet info stránek, které jsou k dispozici závisí na vašem systému (poet místností, spínací skupiny, atd.). Info stránky mohou být také vyvolány pímo pomocí piazených univerzálních kláves (viz strana 60). 22/102 Building Technologies Index

23 Úrovn menu Stisknutím tlaítka Menu / ok pejde displej z klidového zobrazení nebo info stránky na zobrazení menu (hlavní menu). Tlaítkem Esc se displej vrátí zpt ke klidovému zobrazení. Hlavní menu Domácnost Místnosti Ventilace TUV Zobrazí se nadpis Hlavní menu s píslušným symbolem, následovaný seznamem dostupných menu. Princip nastavování Všeobecná pravidla Hodnoty jsou vždy nastavovány v dalším okn displeje (pop-up). Rozsah nastavení (kurzor) je vždy zobrazen inverzn. Zmna hodnoty se provádí po jednotlivých krocích tlaítky šipek (nahoru / dol). Delší stisknutí tlaítka zrychlí zmnu nastavení. Nastavené hodnoty se uloží tlaítkem Menu / ok. Zrušení zmny nastavení nebo návrat do vyšší úrovn menu se provede tlaítkem Esc. Následující píklady vysvtlují rzné možnosti nastavení. íselné hodnoty Komfort Pro íselné hodnoty je rozsah nastavení zobrazen na levé stran (horní a spodní mez). Aktuáln nastavená hodnota je zobrazena invertn vpravo. Výbr ze seznamu Druh provozu vytápní pro domácnost Auto Komfort Standard Pro adu funkcí je k dispozici možnost volby. Výbr se provádí zatržením píslušného ádku. Souasn mže být aktivní pouze jedna volba ze seznamu. 23 / 102 Building Technologies Centrální jednotka QAX

24 Možnosti výbru Spuštní dohledu Místnost 1 Místnost 2 Místnost 3 V seznamu mže být oznaena kížkem jedna nebo více možností stisknutím tlaítka Menu / ok. Po stisknutí tlaítka Esc se zobrazí konené dialogové okno pro uložení nových hodnot (tlaítko Menu / ok) nebo ke zrušení zmny (tlaítko Esc). Vytváení / úpravy text Místnost 1 Tlaítky šipek se ze sady písmen a ty trvale zobrazených speciálních polí vyberou jednotlivá písmena. Pro potvrzení písmen nebo speciálního pole se vždy stiskne tlaítko Menu / ok. Speciální pole mají následující funkce: DEL Posune sadu vzhru o 9 znak Vymaže poslední znak psaného textu Vloží mezeru Posune sadu dol o 9 znak Po stisknutí tlaítka Esc, se objeví dialogové okno pro uložení nového textu (tlaítkem Menu / ok) nebo pro vymazání nového textu (tlaítkem Esc). hodnot a peddefinovaná nastavení Pi uvádní systému do provozu mají aktivované parametry vloženy peddefinované hodnoty. Dokumentace odlišuje mezi doporuenými hodnotami a továrním nastavením. Tovární nastavení doporuená pro vtšinu aplikací. Hodnoty, které je teba pizpsobit specifickým požadavkm použité technologie a potebám uživatele. Použijte peddefinovaná pole pro zapsání vašich vlastních hodnot. Obslužné úrovn Pro výbr obslužné úrovn stisknte souasn tlaítka Esc a Menu / ok. Objeví se výbrové okno. Tlaítky šipek vyberte požadovanou obslužnou úrove a potvr te výbr tlaítkem Menu / ok. 24/102 Building Technologies Index

25 Uživatelská úrove Uživatelská úrove zobrazuje nejpoužívanjší nastavení. Bžn jsou tato nastavení dostatená pro obsluhu systému. Servisní úrove Tato úrove obsahuje rozšíená nastavení, která se používají jen zídka. Pro vstup do této úrovn je vyžadováno zadání hesla (pokud takové heslo bylo nastaveno, viz strana 76). Potvrzení po zapsání hesla se provede tlaítkem Menu / ok. Expertní úrove v expertní úrovni je dostupné pouze po zadání hesla. Popis funkcí a nastavení naleznete v dokumentu Montáž a uvedení do provozu (CE1C2707). Pokud není v expertní úrovni po uritou dobu stisknuto žádné tlaítko, vrátí se centrální jednotka automaticky do uživatelské úrovn. Uložte si hesla pro vstup do servisní a expertní úrovn na bezpeném míst, kde je pozdji snadno naleznete. Pokud ztratíte heslo do servisní úrovn, potebujete kontaktovat osobu, která zná heslo expertní úrovn. Ztráta hesla expertní úrovn znamená nutnost nové konfigurace centrální jednotky nebo návštvu servisní firmy! popsaná níže je možné provádt pouze po uvedení systému Synco living do provozu vyškolenou odbornou firmou. Které obslužné ádky se zobrazují, závisí na základní konfiguraci systému. Obslužné ádky, které se nevztahují k nastavené aplikaci se nezobrazí. Pokud se pi vybraném parametru stiskne tlaítko Info, zobrazí se umístní a celý text pro daný parametr. Obecn Nepítomnost Pokud opouštíte dm na nkolik hodin, mžete stisknout tlaítko Nepítomnost / dohled, abyste informovali centrální jednotku o svém odchodu. Krátké stisknutí tlaítka Neítomnost / Dohled oteve dialogové okno Nepítomnosti, které vám umožní pomocí šipek nebo tlaítka Neítomnost / Dohled zadat požadovaný stav nepítomnost aktivní nebo nepítomnost neaktivní. 25 / 102 Building Technologies Centrální jednotka QAX

26 Pokud je konfigurována funkce dohledu, oteve se dialogové okno dohledu ihned po dialogovém oknu nepítomnosti, což vám umožní zadat požadovaný režim dohledu (viz další strana). Po zadání nepítomnost aktivní se na displeji zobrazí pouze symbol nepítomnosti. Dalším stisknutím tlaítka Nepítomnost / dohled se oteve okno nepítomnosti, volbou Nepítomnost neaktivní se zruší funkce nepítomnost a její související úinky. Vaše nepítomnost má následující vliv na systém: Bhem doby nepítomnosti budou vytápní, chlazení, ventilace a píprava teplé vody ízeny podle provozního režimu vybraného pro režim Nepítomnost Spustí se simulace pítomnosti osob (pokud je nastavena) Spínací skupiny nastavené pro událost Nepítomnost Zap (= odchod) zanou adekvátn pracovat (spínání / stmívání, rolety otevít / zavít, scény) Další vysvtlení naleznete na následujících stranách: Provozní režim místností bhem nepítomnosti (strana 43). Provozní režim ventilace bhem nepítomnosti (strana 47). Provozní režim TUV bhem nepítomnosti (strana 56). Simulace pítomnosti osob pro spínací skupiny bhem nepítomnosti (strana 63). Ovládání spínací skupiny pomocí události (strana 61). Dohled Po krátkém stisknutí tlaítka Nepítomnost / dohled se oteve dialogové okno nepítomnosti a ihned poté dialogové okno dohledu. Stisknutím tlaítka Nepítomnost / dohled delším než 0,4 s se oteve ihned dialogové okno dohledu. Toto okno vám pomocí tlaítka Nepítomnost / dohled nebo Šipkami umožní vybrat jeden z následujících režim: Neaktivní ásten monitorováno Monitorováno vše Funkce dohledu je vypnutá. Monitorována jsou okna (místnosti) a dvee vybrané v seznamu možností ásten monitorováno. Monitorována jsou okna (místnosti) a dvee vybrané v seznamu možností Vše monitorováno. Dialogové okno dohledu se zobrazí pouze, pokud byl dohled pro okna nebo dvee nastaven bhem konfigurace systému. Viz. Spuštní dohledu na strana 67. Když se monitorovaná okna nebo dvee otevou pi zapnutém dohledu, zobrazí se na displeji píslušné hlášení a zazní neperušovaný akustický signál. Bhem nastavené doby zpoždní dohledu mžete zavít píslušné dvee nebo okna. 26/102 Building Technologies Index

27 Po uzavení všech monitorovaných oken se neperušovaný zvukový signál zmní na pípání, jehož rychlost se bhem posledních 15 sekund nastavené doby zpoždní dohledu zdvojnásobí. Jestliže se bhem zapnutého dohledu oteve monitorované okno nebo dvee, je zobrazena píslušná varovná zpráva a spuštny další peddefinované innosti (pro dvee je nastavitelná doba prodlevy). Poruchová hlášení vyvolaná otevením okna / dveí se deaktivují zmnou režimu dohledu (Neaktivní / ásten monitorováno / Vše monitorováno). Tím se také peruší spuštné peddefinované akce. Podrobný popis: Ovládání spínací skupiny pomocí události (strana 61). prodlevy pro dohled (strana 67). Akustická signalizace a stavový výstup (strana 69). Spuštní dohledu (strana 67). prodlevy hlášení (strana 68). Domácnost Funkce asovae domácnosti Stisknutím tlaítka asova domácnosti ( ), pepnete vytápní / chlazení a ventilaci na Komfortní provoz na nastavitelnou dobu. Po stisknutí tlaítka se zobrazí dialogové okno asovae domácnosti. Šipkami nebo tlaítkem asovae domácnosti nastavte požadovanou dobu provozu v Komfortním režimu. Pro každou místnost mžete nastavit, zda na ní funkce asovae domácnosti má psobit. (viz. Psobení asovae domácnosti na stran 38). Funkce asovae domácnosti mže být také vybrána následujícím zpsobem: Hlavní menu > Domácnost > Druh provozu domácnosti > asova domácnosti : Pokud chcete vypnout funkci asovae domácnosti ped uplynutím nastaveného asového intervalu, stisknte znovu tlaítko asova domácnosti a nastavte as na V pípad runí zmny druhu provozu tlaítkem Mode, se také funkce asovae domácnosti vypne. Druh provozu pro domácnost Po stisknutí tlaítka Mode se zobrazí na displeji další okno (Mode pop-up). Nyní mžete Šipkami nebo tlaítkem Mode vybrat požadovaný druh provozu (vytápní, chlazení, ventilace) pro celou domácnost. Na displeji centrální jednotky se zobrazí MAN pro runí režim a symbol run nastaveného druhu provozu domácnosti. 27 / 102 Building Technologies Centrální jednotka QAX

28 Zvolený provozní režim domácnosti je platný dokud se run nenastaví jiný. Druh provozu domácnosti mže být nastaven také následujícím zpsobem: Hlavní menu > Domácnost > Druh provozu domácnosti > Pedvolba : Auto Komfort Standard Útlum Ochranný režim Regulace jednotlivých místností a ventilace udržuje píslušné žádané hodnoty podle nastavených provozních režim. Aktivní jsou píslušné asové programy a prázdniny / zvláštní dny. Všechny místnosti a ventilace se ídí na hodnoty pro Komfort. Všechny místnosti a ventilace se ídí na hodnoty pro Standard. Všechny místnosti a ventilace se ídí na hodnoty pro Útlum. Všechny místnosti a ventilace se ídí na hodnoty pro Ochranný režim. Rozdílné provozní režimy pro jednotlivé místnosti jsou aktivní pouze v režimu domácnosti Auto. Dálkové pepínání druhu provozu domácnosti Mžete zvolit, do jakého režimu se regulátor pepne po sepnutí kontakt externího pepínae provozních režim (nap. telefonní dálkové ovládání). Sepnutím kontaktu se aktivuje nastavený provozní režim pro vytápní / chlazení a ventilaci. Pepnutí provozního režimu provedené pomocí externího kontaktu pepíše všechny ostatní pednastavené provozní režimy. Funkce vstupu pro dálkové pepínání provozních režim musí být náležit nakonfigurována bhem uvádní systému do provozu. Stejný pepína druhu provozu se používá pro vytápní / chlazení, ventilaci a TUV. Hlavní menu > Domácnost > Druh provozu domácnosti > Pepína druhu provozu : Vaše nastavení Ochranný režim --- (žádný vliv) Komfort Standard Útlum Ochranný režim 28/102 Building Technologies Index

29 Letní provoz vytápní Nastavte datum, kdy se má váš systém vytápní pepnout do letního režimu. V letním provozu se všechny místnosti pepnou do ochranného režimu, ventily se nastaví do polohy definované pro letní režim a ohev teplé vody se pepne na elektrickou topnou spirálu, pokud je instalována. V pípad pepínání do letního provozu externím spínaem nemá nastavení tohoto parametru žádný vliv (nezobrazí se). Funkce vstupu pro pepnutí do letního provozu musí být náležit nastavena bhem uvádní systému do provozu. Hlavní menu > Vytápní > Domácnost > Letní provoz > Pedvolba : Auto Zima Léto Automatické pepnutí letní / zimní provoz probhne, jakmile venkovní teploty dosáhnou nastavené hodnoty pro vytápní nebo nastane zvolené datum zaátku a konce letního provozu (viz. strana 29). Trvale zimní provoz Trvale letní provoz Vaše nastavení Auto Auto Zima Léto Stav zimní / letní provoz Na souasný provozní režim vytápní (zimní / letní) se mžete dotázat: Hlavní menu > Domácnost > Letní provoz > Stav : Zaátek / konec letního provozu Pokud bylo pepínání letního / zimního provozu nastaveno na Auto (viz. strana 29) a žádná jiná podmínka pro pepnutí není aktivní (nap. teplota pro pepnutí provozního režimu), udržuje topný systém od zaátku do konce letního období letní provoz. Hlavní menu > Domácnost > Letní provoz > Léto zaátek : Hlavní menu > Domácnost > Letní provoz > Léto konec : Léto zaátek Léto konec (neaktivní) (neaktivní) Vaše nastavení Pokud se nastavená data zaátku a konce letního období shodují, nebude se pepínání letní / zimní provoz ídit podle data. 29 / 102 Building Technologies Centrální jednotka QAX

30 Ochrana ventil a erpadel proti zatuhnutí Aby se pedešlo zatuhnutí ventil a erpadel, pohybuje regulátor v nastavených asech pravideln se všemi ventily v plném zdvihu a zapíná postupn všechna pipojená erpadla. Hlavní menu > Domácnost > Ochrana proti zatuhnutí > Ochrana proti zatuhnutí : Hlavní menu > Domácnost > Ochrana proti zatuhnutí > Den v týdnu : Hlavní menu > Domácnost > Ochrana proti zatuhnutí > as : Tovární nastavení Vaše nastavení Funkce proti zatuhnutí Den v týdnu as Celoron Pondlí 10: (nikdy) Celoron V zimním provozu V letním provozu Pondlí Úterý Steda tvrtek Pátek Sobota Nedle : Mezní venkovní teplota pro vytápní Nastavte venkovní teplotu ( C), pod kterou se odblokuje vytápní. Nad touto nastavenou teplotou je vytápní blokované. Mezní venkovní teplota pro vytápní zárove slouží pro pepínání na letní provoz. Hlavní menu > Domácnost > > Mezní venkovní Tepl pro Vytáp : --- (Neaktivní žádná mezní teplota pro vytápní) C Mezní venkovní teplota pro chlazení Nastavte venkovní teplotu (0..50 C), nad kterou se odblokuje chlazení. Pod touto nastavenou teplotou je chlazení blokované. Hlavní menu > Domácnost > > Mezní venkovní Tepl pro Chlaz: --- (Neaktivní žádná mezní teplota pro chlazení) C 30/102 Building Technologies Index

31 Místnosti 1-12 Provozní režimy místností Vedle provozního režimu pro celou domácnost mžete nastavit každé místnosti vlastní provozní režim podle vašich poteb. Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Pedvolba : Auto Komfort Standard Útlum Ochranný režim Místnost je ízena podle asového programu a programu pro prázdniny / zvláštní dny. Místnost je ízena na komfortní teplotu. Místnost je ízena na žádanou teplotu pro standardní režim. Místnost je ízena na útlumovou teplotu (nap. pro noní útlum). Místnost je ízena na žádanou teplotu pro ochranný režim (pro delší nepítomnost, nap. bhem prázdnin). Rozdílné provozní režimy pro jednotlivé místnosti jsou aktivní pouze v režimu domácnosti Auto. Dotaz na aktuální provozní režim místnosti Aktuální provozní režim místnosti mže být zobrazen na displeji. Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Stav : Píina pro provozní režim místnosti Pokud stávající provozní režim nkteré místnosti nevyhovuje vašim potebám, mžete zobrazit z jakého dvodu je pro danou místnost tento provozní režim aktivní: Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Píina : Na provozní režim místnosti mohou mít vliv následující funkce nebo situace: Uvedení do provozu Nepítomnost / prázdniny / zvláštní den asový program Druh provozu místnosti / druh provozu domácnosti / externí pepína druhu provozu asova místnosti / asova domácnosti Léto Optimalizace asu zapnutí / optimalizace vypnutí regulace Otevené okno 31 / 102 Building Technologies Centrální jednotka QAX

32 Provozní režim zaízení Jednotlivé místnosti mohou být definovány ist s vytápním nebo chlazením nebo s automatickým pepínáním mezi tmito dvma režimy. Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Druh provozu zaízení : Auto Vytápní Chlazení Provozní režim zaízení se pepíná automaticky na základ prostorové teploty a tlumené venkovní teploty. Zaízení pracuje v režimu vytápní. Zaízení pracuje v režimu chlazení. Aplikace s místnostmi obsahujícími regulované klimatizaní jednotky mohou vytápt nebo chladit místnosti nezávisle na ostatních. Jednotlivé klimatizaní jednotky jsou ízeny pomocí infraerveného interface a Zennio modulu (KNX S-mód). íslo místnosti Název místnosti Auto Auto Auto Auto Auto Auto Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl íslo místnosti Název místnosti Auto Auto Auto Auto Auto Auto Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl Auto Top Chl Auto = Automatické pepínání mezi vytápním a chlazením Top = Vytápní Chl = Chlazení Pepínání Top / Chlaz v automatickém režimu Pi automatickém pepínání kontroluje centrální jednotka nejprve prostorovou teplotu a porovnává ji s prmrnou hodnotou z žádané komfortní teploty pro vytápní a žádané komfortní teploty pro chlazení ((H Cw + K Cw) / 2). Jestliže je teplota v místnosti alespo 0,5 C pod prmrnou hodnotou, je povoleno vytápní Jestliže je teplota v místnosti alespo 0,5 C nad prmrnou hodnotou, je povoleno chlazení 32/102 Building Technologies Index

33 H H K H Cw K Cw TR Režim vytápní Režim chlazení Žádaná komfortní pro vytápní Žádaná komfortní teplota pro chlazení Prostorová teplota Pro pepnutí mezi režimem vytápní a chlazení musí uplynout blokovací doba pro pepnutí Top / Chlaz. Tím se zabrání astému pepínání. Jako druhé kriterium kontroluje centrální jednotka tlumenou venkovní teplotu a porovnává ji s mezní teplotou pro vytápní a s mezní teplotou pro chlazení (viz. strana 30). H H K NO HG KG TA gem Režim vytápní Režim chlazení Vytápní a chlazení blokované Mezní venkovní teplota pro vytápní Mezní venkovní teplota pro chlazení Tlumená venkovní teplota Pepnutí mezi vytápním a chlazením se provede, až když jsou splnna ob kritéria. Druh provozu místnosti bhem nepítomnosti Požadovaný provozní režim místnosti bhem nepítomnosti (viz. strana 25) mže být zvolen rozdíln pro každou místnost. Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Druh provozu nepítomnost : íslo místnosti Název místnosti / 102 Building Technologies Centrální jednotka QAX

34 íslo místnosti Název místnosti = bez vlivu (podle asového programu) = Komfort = Standard = Útlum = Ochranný režim Pepnutí druhu provozu dané místnosti se provede jen tehdy, pokud je provozní režim místnosti bhem nepítomnosti nastaven na nižší hodnotu než je pro bžný provoz. Spuštní klimatizace Nastavte druh provozu místnosti, od kterého má být spuštno chlazení klimatizaní jednotkou. Pod tímto nastaveným provozním režimem místnosti je chlazení blokované. Hlavní menu > Místnosti > Místnost X > Druh provozu místnosti > Spuštní klimatizace od : íslo místnosti Název místnosti íslo místnosti Název místnosti = Komfort = Standard = Útlum = Ochranný režim 34/102 Building Technologies Index

35 Žádané teploty místností Pro každou místnost mžete nastavit žádané teploty pro vytápní a chlazení (Komfort, Standard, Útlum, Ochranný režim). Centrální jednotka udržuje píslušné teploty v závislosti na zvoleném druhu provozu domácnosti / místnosti a / nebo asovém programu. Hlavní menu > Místnosti > Místnost X > Žádané teploty místnosti : Žádané teploty pro vytápní Druh provozu Komfort Standard Útlum Ochranný režim Doporueno 21 C 20 C 15 C 12 C Místnost 1 Místnost 2 Místnost 3 Místnost 4 Místnost 5 Místnost 6 Místnost 7 Místnost 8 Místnost 9 Místnost 10 Místnost 11 Místnost 12 Pi nastavování žádané teploty pro ochranný režim nezapomete na domácí zvíata, citlivé pedmty a materiály v dom (kvtiny, obrazy, atd). Extrémn nízké teploty v prostoru mohou zpsobit nenapravitelné škody! Píliš vysoké teploty vedou ke zvýšení náklad na vytápní. Žádané teploty pro chlazení Druh provozu Komfort Standard Útlum Ochranný režim Doporueno 24 C 28 C 35 C 40 C Místnost 1 Místnost 2 Místnost 3 Místnost 4 Místnost 5 Místnost 6 Místnost 7 Místnost 8 Místnost 9 Místnost 10 Místnost 11 Místnost 12 Pi nastavování žádané teploty pro ochranný režim vezmte v úvahu domácí mazlíky, tepeln citlivé materiály / pedmty, jako jsou kvtiny, obrazy atd. Píliš vysoké teploty mohou zpsobit nenapravitelné škody!! Píliš nízké teploty vedou ke zvýšení náklad na chlazení. 35 / 102 Building Technologies Centrální jednotka QAX

36 Posun žádané teploty na prostorové jednotce Zmna žádané prostorové teploty (+/- 3 K) provedená na prostorové jednotce QAW910 mže být pro každou místnost zobrazena na centrální jednotce: Hlavní menu > Místnosti > Místnost X > Žádané teploty pro místnost > Posunutí žádané teploty : Posunutí žádané teploty na prostorové jednotce má vliv pouze na žádané hodnoty místnosti pro komfortní a standardní režimy. asového programu pro místnost V automatickém provozním režimu ídí centrální jednotka vytápní a chlazení jednotlivých místností na základ jejich nastaveného asového programu, žádaných teplot a / nebo prázdninového režimu nebo programu zvláštního dne. Výbr dne v týdnu Když chcete nastavit asový program pro nkterou místnost, vyberte nejprve den, na který se bude nastavení vztahovat: Hlavní menu > Místnosti > Místnost X > asový program místnosti > Den : asový program místnosti Pondlí Krom bžných dn v týdnu (Po - Ne) je navíc k dispozici zvláštní den. Pro vyhledání použijte tlaítka Šipek. Zobrazení spínacích as V požadovaném dni stisknte tlaítko Menu / ok pro zobrazení píslušných spínacích as a žádaných teplot. Pondlí Od 06:00 Komf Pro posouvání po jednotlivých spínacích bodech použijte tlaítka Šipek. Tovární nastavení spínacího programu pro celý týden je 06:00 (zmna na komfortní teplotu) a 22:00 (pepnutí na útlumovou teplotu). 36/102 Building Technologies Index

37 Kopírování spínacích as Pokud se posunete až na konec v seznamu spínacích as, objeví se volba Kopírovat do: Pondlí Kopírovat do Spínací asy konkrétního dne mžete kopírovat do jiného dne v týdnu (vetn zvláštního dne), nebo do více dn najednou (Po Pá nebo Po Ne). nových spínacích as Pro každý den v týdnu a pro zvláštní den mžete definovat a nastavit až 6 spínacích as, kdy se žádaná teplota místnosti zmní. Pondlí - - : Pro definování nového spínacího asu stisknte Šipku dol dokud se nezobrazí prázdný spínací as (--:--, po existujích spínacích asech). Nyní stisknte tlaítko Menu / ok. Pondlí Od 06:00 06:00 Komf Šipkami nastavte as mezi 00:00 a 23:59. Potvr te nastavení tlaítkem Menu/ok. Pondlí Od 06:00 Komf Comf Nyní nastavte žádaný druh provozu (Komfort, Standard nebo Útlum), který se spustí po tomto spínací ase. Pondlí Od 06:00 Comf Pro dokonení nastavení stisknte znovu tlaítko Menu/ok. Displej se vrátí zpt do menu. Úprava a vymazání spínacích as Pondlí Od 06:00 06:00 Komf Pokud chcete existující spínací as zmnit, vyberte jej Šipkou a pak stisknte tlaítko Menu / ok. Tlaítky Šipek nastavte nový. 37 / 102 Building Technologies Centrální jednotka QAX

38 Pondlí Od - 06:00 - : - - Komf Pro vymazání spínacího asu stisknte Šipku dokud se neobjeví na displeji - - : - - (ped 00:00 a po 24:00). Aktuální prostorová teplota Centrální jednotka mže zobrazit aktuální teplotu v místnosti: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Aktuální prostorová teplota : Aktuální žádaná teplota místnosti Souasná žádaná teplota pro místnost mže být dotázána: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Aktuální žádaná teplota místnosti : Poloha ventilu Aktuální poloha ventilu (0..100%) pro každou místnost mže být zobrazena: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Poloha ventilu : Spínací výstup chlazení Aktuální stav výstupu pro spínání chlazení (Zap / Vyp) mže být dotázán samostatn pro každou místnost: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Spínací výstup chlazení : Klimatizace Aktuální provozní stav klimatizaní jednotky (Zap / Vyp) mže být dotázán samostatn pro každou místnost: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Klimatizace : 38/102 Building Technologies Index

39 Provoz zaízení Aktuální stav zaízení (Auto / Vytápní / Chlazení) mže být dotázán samostatn pro každou místnost: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Provoz zaízení : Zvýšení žádané prostorové teploty v Útlumovém režimu Aktuální stav zvýšení žádané teploty v útlumovém režimu (Neaktivní / Aktivní) mže být dotázán samostatn pro každou místnost: Hlavní menu > Místnosti > Místnost X > Stav místnosti > Útlum zvýšení : Omezení rozsahu nastavení žádané teploty Tento ovládací ádek vám ukáže, zda je funkce omezení žádané teploty místnosti momentáln aktivní (spouští se po komunikaní sbrnici KNX TP1). Hlavní menu > Místnosti > Místnost X > Stav místnosti > Omezení žádané teploty : Psobení asovae domácnosti Urete zda má mít funkce asovae domácnosti zapnutá na centrální jednotce (viz. strana 27) vliv na vybranou místnost. Hlavní menu > Místnosti > Místnost X > místnosti > Psobení asovae domácnosti : íslo místnosti Název místnosti Ano Ano Ano Ano Ano Ano Ne Ano Ne Ano Ne Ano Ne Ano Ne Ano Ne Ano íslo místnosti Název místnosti Ano Ano Ano Ano Ano Ano Ne Ano Ne Ano Ne Ano Ne Ano Ne Ano Ne Ano 39 / 102 Building Technologies Centrální jednotka QAX

40 Optimalizace asu zapnutí / vypnutí regulace Optimalizace zaátku / konce regulace posouvá vped zmnu druhu provozního režimu oproti naprogramovaným spínacím asm. Tím se bere v úvahu tepelná setrvanost budovy (doby natápní a chladnutí). Tím je zajištno, že se žádané teploty dosáhne práv v nastavený as (nap. na konci prázdninového režimu). Pokud se to nepodaí (píliš brzy nebo pozd), vypote se nové posunutí zmny režimu, které se aplikuje další den. Optimalizace zaátku / konce regulace se projeví pro všechny zmny mezi žádanými teplotami, vyjma pepínání mezi standardní a komfortní teplotou: Komfortní režim Standardní režim Útlumový režim Ochranný režim Maximální hodnota asového posunutí díky optimalizaci mže být omezena, a to rozdíln pro zaátek a konec regulace (optimalizace startu 48 hodin / optimalizace konce hh.mm). Pi nastavení na nebo se funkce optimalizace deaktivuje. Hlavní menu > Místnosti > Místnost X > místnosti > Optimalizace zaátku regulace max : Hlavní menu > Místnosti > Místnost X > místnosti > Optimalizace konce regulace max : íslo místnosti Název místnosti Opt startu Opt konce íslo místnosti Název místnosti Opt startu Opt konce 40/102 Building Technologies Index

41 Dohled nad prostorovou teplotou Centrální jednotka je schopna trvale sledovat teplotu v jednotlivých místnostech. Pokud teplota pekroí hodnotu Alarm Max teplota (0..35 C) nebo poklesne pod Alarm Min teplota (0..35 C), zobrazí se na displeji chybové hlášení deaktivuje dohled nad teplotou konkrétní místnosti. Hlavní menu > Místnosti > Místnost X > místnosti > Alarm Max teplota: Hlavní menu > Místnosti > Místnost X > místnosti > Alarm Min teplota: íslo místnosti Název místnosti z výroby Alarm Max teplota Alarm Min teplota íslo místnosti Název místnosti z výroby Alarm Max teplota Alarm Min teplota Funkce otevené okno Jakmile centrální jednotka zaregistruje otevené okno, aktivuje v píslušné místnosti funkci vtrání. V takovém pípad se ponechá radiátorový ventil v aktuální poloze, dokonce i když teplota v místnosti poklesne. Jestliže zstane okno otevené i po uplynutí nastavené doby pro vtrání oknem, pepne se místnost do Ochranného režimu. Funkce vtrání oknem se zruší, jakmile se všechna okna v místnosti znovu uzavou. F R RB V SB t Okno (0 = všechna uzavena, 1 = min jedno oteveno) Regulace místnosti Normální regulaní režim Maximální doba vtrání, po kterou se ventil ponechá v aktuální poloze Pepnutí na ochranný režim as 41 / 102 Building Technologies Centrální jednotka QAX

42 Pro každou místnost mže být individuáln nastavena maximální doba vtrání ( hh.mm). Hlavní menu > Místnosti > Místnost x > místnosti > Funkce otevené okno : deaktivuje funkci vtrání oteveným oknem. Okenní spína nemá žádný vliv na regulaci místnosti. íslo místnosti Název místnosti íslo místnosti Název místnosti Tichý režim Regulaní servopohon otopného tlesa SSA955 mže napíklad v ložnicích pracovat také v tichém režimu. Tichý režim zvyšuje spotebu energie, ímž se snižuje životnost baterií. Hlavní menu > Místnosti > Místnost X > místnosti > Tichý režim : íslo místnosti Název místnosti Vyp Vyp Vyp Vyp Vyp Vyp Vyp Zap Vyp Zap Vyp Zap Vyp Zap Vyp Zap Vyp Zap íslo místnosti Název místnosti Vyp Vyp Vyp Vyp Vyp Vyp Vyp Zap Vyp Zap Vyp Zap Vyp Zap Vyp Zap Vyp Zap 42/102 Building Technologies Index

43 Kalibrace pohonu Regulaní servopohony otopných tles se pi uvádní do provozu nebo pi výmn baterií automaticky pizpsobují zdvihu radiátorových ventil. Pokud je to vyžadováno, lze kalibraci spustit následujícím píkazem: Hlavní menu > Místnosti > Místnost x > místnosti > Kalibrace pohonu : Kalibrace servopohonu probhne do 5 minut po runím spuštní. Kalibrace idla Pokud je prostorové idlo nainstalováno na míst s nepíznivými podmínkami pro snímání teploty, mžete namené hodnoty posunout penastavením idla ( K). Hlavní menu > Místnosti > Místnost x > místnosti > Kalibrace idla : íslo místnosti Název místnosti Zmna nastavení íslo místnosti Název místnosti Zmna nastavení Skupina místností Tento parametr uvádí, ke které skupin místností byla píslušná místnost bhem uvedení do provozu piazena (rozšíená konfigurace). Hlavní menu > Místnosti > Místnost X > místnosti > Skupina místností : 43 / 102 Building Technologies Centrální jednotka QAX

44 Skupiny místností Stav Pro zobrazení rzných stav skupiny místností lze použít následující ovládací ádky menu. Aktuální teplota zpáteky Zobrazí aktuální teplotu zpáteky píslušné skupiny místností. Hlavní menu > Skupiny místností > Skupina místností X > Stav > Aktuální teplota zpáteky : Aktuální teplota nábhu Zobrazí aktuální teplotu nábhu píslušné skupiny místností. Hlavní menu > Skupiny místností > Skupina místností X > Stav > Aktuální teplota nábhu : Žádaná teplota nábhu Zobrazí aktuální žádanou teplotu nábhu píslušné skupiny místností. Hlavní menu > Skupiny místností > Skupina místností X > Stav > Žádaná teplota nábhu : erpadlo skupiny místností Zobrazí aktuální provozní stav (zap / vyp) erpadla píslušné skupiny místností. Hlavní menu > Skupiny místností > Skupina místností X > Stav > erpadlo skupiny místností : Max poloha ventilu místnosti Urí místnost skupiny místností, jejíž regulaní ventil je nejvíce oteven. Poloha ventilu (hodnota urená pro stanovení požadavku na teplo bez vliv dalších funkcí) se zobrazí na tomto ovládacím ádku. Hlavní menu > Skupiny místností > Skupina místností X > Stav > Max poloha ventilu místnosti : 44/102 Building Technologies Index

45 Ventilace Druh provozu Volba stupn ventilace Pepína stup ventilace umožuje bu definovat automatické pepínání, nebo pímé nastavení uritého stupn. Runí volba stupn ventilace pepíše automatický výbr stupn ventilace pomocí provozního režimu ventilace nebo idlem kvality vzduchu / relativní vlhkosti. zvoleného stupn ventilace je možné provést také tlaítkem pro ovládání ventilace na centrální jednotce. Hlavní menu > Ventilace > Druh provozu > Stupový spína : Auto Auto (automatická volba stupn) Vyp Stupe 1 Stupe 2 Stupe 3 Nucená ventilace nucené ventilace na ANO spustí ventilaní jednotku na maximální otáky nezávisle na aktuálním provozním režimu a aktuálních hodnotách kvality vzduchu a relativní vlhkosti. Po uplynutí nastavené doby pro nucenou ventilaci (viz. strana 54) se ventilaní jednotka vrátí zpt na stupe odpovídající aktuálnímu provoznímu režimu. Nucená ventilace mže být také spuštna delším stisknutím tlaítka ventilace na centrální jednotce. Hlavní menu > Ventilace > Druh provozu > Nucená ventilace : Stav Zobrazí aktuální druh provozu ventilace (Komfort, Standard, Útlum, Ochranný režim). Hlavní menu > Ventilace > Druh provozu > Stav : 45 / 102 Building Technologies Centrální jednotka QAX

46 Píina Zobrazí dvod pro aktuální provozní režim ventilace (stav). Možné píiny: Uvedení do provozu Nepítomnost Prázdniny asový program Druh provozu pro domácnost Pepína druhu provozu asova domácnosti Zvláštní den Hlavní menu > Ventilace > Druh provozu > Píina : Druh provozu pro nepítomnost Požadovaný druh provozu ventilace pro režim Nepítomnost (viz strana 25) se nastaví následujícím ovládacím ádkem: Hlavní menu > Ventilace > Druh provozu > Druh provozu nepítomnost : (žádná zmna provozního režimu) Komfort Standard Útlum Ochranný režim Zmna provozního režimu se provede, jen když je druh provozu ventilace pro Nepítomnost nižší než pro normální provoz. provozního režimu ventilace pro Nepítomnost je nezávislé na nastaveném provoním režimu místností pro Nepítomnost. Nicmén oba provozní režimy lze pepínat tlaítkem pro Nepítomnost. Žádané hodnoty pro stupn ventilace Piazení stup ventilace pro jednotlivé provozní režimy Jednotlivým provozním režimm ventilace lze zadat žádané stupn ventilace. Toto nastavení nemá žádný vliv, pokud je ventilace ízena podle relativní vlhkosti nebo kvality vzduchu. 46/102 Building Technologies Index

47 Hlavní menu > Ventilace > Volba stupn ventilace > Komfort : Hlavní menu > Ventilace > Volba stupn ventilace > Standard : Hlavní menu > Ventilace > Volba stupn ventilace > Útlum : Hlavní menu > Ventilace > Volba stupn ventilace > Ochranný režim : Komfort Stupe 1 Vyp Stupe 1 Stupe 2 Stupe 3 Standard Stupe 1 Vyp Stupe 1 Stupe 2 Stupe 3 Útlum Vyp Vyp Stupe 1 Stupe 2 Stupe 3 Ochranný režim Vyp Vyp Stupe 1 Stupe 2 Stupe 3 Piazení stupn ventilace pi otevení okna Specifikuje stupe ventilace, který se má spustit, když centrální jednotka zaregistruje otevení okna (viz. strana 54). Hlavní menu > Ventilace > Volba stupn ventilace > Otevené okno : Vyp Vyp Stupe 1 Stupe 2 Stupe 3 Stupe ventilace pi detekci koue Specifikuje stupe ventilace, který se má spustit, když centrální jednotka zaregistruje kou. Hlavní menu > Ventilace > Volba stupn ventilace > Kou : Vyp Vyp Stupe 1 Stupe 2 Stupe 3 47 / 102 Building Technologies Centrální jednotka QAX

48 Piazení stupn ventilace pi sepnutí spínae ventilace. Specifikuje stupe ventilace, který se má spustit, když se zapne spína ventilace. Hlavní menu > Ventilace > Volba stupn ventilace > Spína ventilace : Vyp Vyp Stupe 1 Stupe 2 Stupe 3 asový program ventilace Spínací asy V automatickém režimu ventilace ovládá centrální jednotka stupn ventilace na základ asového programu pro ventilaci (volba stupn ventilace: Auto). Hlavní menu > Ventilace > asový program ventilace : Pro každý den v týdnu a jeden zvláštní den lze nastavit až 6 spínacích as. Dále je možné specifikovat druh provozu ventilace (Komfort, Standard, Útlum), který má v každém spínacím ase systém spustit. Spínací asy je možné nastavit, vymazat, zmnit nebo zkopírovat do jiného dne. se provádí analogicky jako asové programy pro jednotlivé místnosti (viz. strana 36). Tovární nastavení spínacího programu pro celý týden je 06:00 (zmna na Komfortní režim) a 22:00 (pepnutí na Útlumový režim). Stav ventilace Stupe ventilace Zobrazí aktuální stupe ventilace (Vyp, Stupe 1, Stupe 2, Stupe 3). Hlavní menu > Ventilace > Stav ventilace > Stupe ventilace : 48/102 Building Technologies Index

49 Píina Zobrazí dvod pro aktuální stupe ventilace. Možné píiny: Uvedení do provozu Bez požadavku Druh provozu Kvalita vzduchu Spína ventilace Omezení vlhkosti Noní chlazení Volba stupn Okno oteveno Kou Nucená ventilace Hlavní menu > Ventilace > Stav ventilace > Píina : Bypass rekuperace Zobrazí, zda je bypass (obtok) rekuperace aktivní (nap. pro noní chlazení). Hlavní menu > Ventilace > Stav ventilace > Bypass rekuperace : Kvalita vnitního vzduchu Ukáže aktuální kvalitu vzduchu ( ppm) namenou idlem. Hlavní menu > Ventilace > Stav ventilace > Kvalita vzduchu : Vlhkost vzduchu Ukáže relativní vlhkost vzduchu ( %) namenou idlem. Hlavní menu > Ventilace > Stav ventilace > Vlhkost vzduchu : Režim krb Ukáže, zda byla ventilace pepnuta externím spínaem do režimu krb (Zap, Vyp). Hlavní menu > Ventilace > Stav ventilace > Režim krb : 49 / 102 Building Technologies Centrální jednotka QAX

50 Spínae ventilace Zobrazí aktuální stav obou spína ventilace (Zap / Vyp). Hlavní menu > Ventilace > Stav ventilace > Spína ventilace 1 : Hlavní menu > Ventilace > Stav ventilace > Spína ventilace 2 : Servis Servisní interval Stanoví po kolika hodinách ( ) potebuje ventilace servis (nap. výmnu prachového filtru). Jakmile se dosáhne nastaveného potu hodin, zobrazí se na centrální jednotce odpovídající hlášení. 0 h znamená, že servisní interval je blokovaný a píslušné hlášení se nezobrazí. Hlavní menu > Ventilace > Servis > Servisní interval : 0 h Provozní hodiny od servisu Ukáže poet provozních hodin ventilace od poslední údržby. Pro vymazání servisního hlášení musí být poítadlo provozních hodin nastaveno na 0. Poítadlo provozních hodin lze nastavit na 0 nebo jinou hodnotu. Hlavní menu > Ventilace > Servis > Provozní hodiny od servisu : Regulace kvality vnitního vzduchu Kvalita vnitního vzduchu se ídí na žádanou hodnotu aktuálního provozního režimu. Centrální jednotka zjišuje zneištní vzduchu, porovnává je se žádanou hodnotou a podle poteby nastavuje stupn ventilace. Pepínání mezi jednotlivými stupni závisí na exitujícím potu stup ventilace. Aktuální hodnota zneištní vnitního vzduchu v ppm se zobrazuje na displeji centrální jednotky. Volba stupn ventilace musí být nastavena na Auto (viz. strana 45). Regulace kvality vzduchu má pednost ped nastavením Piazení stup ventilace k provozním režimm (viz. strana 46). 50/102 Building Technologies Index

51 Žádané hodnoty kvality vnitního vzduchu Specifikuje žádanou kvalitu vnitního vzduchu (zneištní vzduchu ppm) pro provozní režimy Komfort a Útlum. pro Komfort platí pro provozní režim ventilace Komfort a Standard, nastavení pro Útlum platí pro režim ventilace Útlum a Ochranný režim. Povolené zneištní vzduchu pro Komfort nemže být vyšší než pro Útlum. Hlavní menu > Ventilace > Regulátor kvality vzduchu > Žádaná hodnota pro komfort : 1000 ppm Hlavní menu > Ventilace > Regulátor kvality vzduchu > Žádaná hodnota pro útlum : 1600 ppm Omezení vlhkosti Centrální jednotka mí pipojeným idlem relativní vlhkost a podle poteby spouští ventilaci. Funkce omezení vlhkosti se ukoní, jakmile se vlhkost sníží na hodnotu o spínací hysterezi pod žádanou relativní vlhkostí nebo když uplyne nastavená doba provozu ventilace. Aktuální hodnota relativní vlhkosti (% r.v.) se zobrazí na displeji centrální jednotky. Žádaný stupe ventilace pro omezení vlhkosti Jestliže relativní vlhkost pekroí limitní hodnotu, spustí se ventilace na stupe nastavený zde. Hlavní menu > Ventilace > Omezení vlhkosti > Žádaný stupe ventilace : Stupe 1 Vyp Stupe 1 Stupe 2 Stupe 3 51 / 102 Building Technologies Centrální jednotka QAX

52 Limitní hodnota vlhkosti Specifikuje žádanou limitní hodnotu relativní vlhkosti vzduchu (1..99 % r.v.). Hlavní menu > Ventilace > Omezení vlhkosti > Limit vlhkosti : 85% r.v. Noní chlazení Jestliže je požadavek na chlazení, mže ventilace místnosti vychladit pedem, zatímco jsou neobsazené (nap. bhem noci). Tím se ušetí náklady za chlazení obsazených místností. Když je noní chlazení aktivní, je možné aktivovat bypass (obtok) rekuperace ventilaní jednotky. Noní chlazení vyžaduje idlo venkovní teploty a prostorové teplotní idlo ve vybrané referenní místnosti. Dále je teba, aby byla stanovena referenní místnost. Když je noní chlazení aktivní, musí být klapky pívodu venkovního vzduchu oteveny. Pro noní chlazení musí být souasn splnno nkolik následujících podmínek: Vytápní musí být v letním režimu. Provozní režim domácnosti musí být nastaven na Auto a asový program ve fázi Útlumu. Musí být stanovena referenní místnost. Teplota v referenní místnosti musí být minimáln 1 K nad žádanou komfortní teplotou pro vytápní. Aktuální venkovní teplota musí být o nastavený rozdíl nižší než v referenní místnosti. Aktuální venkovní teplota nesmí být nižší než nastavená limitní venkovní teplota. as do dalšího pravidelného spuštní ventilace (asový program / prázdniny / zvláštní den) musí být kratší než nastavená maximální doba chlazení. Noní chlazení se ukoní, jestliže není splnna jedna z podmínek pro spuštní nebo když se dosáhne žádané komfortní teploty pro vytápní. Žádaný stupe ventilace pro noní chlazení Zde stanovte na jaký stupe pobží ventilace, když bude noní chlazení aktivní. Hlavní menu > Ventilace > Noní chlazení > Žádaný stupe ventilace : 52/102 Building Technologies Index

53 Stupe 1 Vyp Stupe 1 Stupe 2 Stupe 3 Maximální doba noního chlazení Noní chlazení se spustí pouze bhem nastavené maximální doby noního chlazení ( min). Když se nastaví na 0 min, bude noní chlazení blokováno. Hlavní menu > Ventilace > Noní chlazení > Max doba noního chlazení : 0 min ventilace as spuštní periodického chodu ventilace bhem prázdnin Jestliže je centrální jednotka v prázdninovém režimu (podle nastavení v menu Prázdniny / Zvláštní dny), omezí se také ventilace. Ventilace používá aktuální druh provozu domácnosti pro prázdniny a podle toho zvolí požadovaný stupe chodu. Na tento stupe se denn spustí ventilace v nastavený as (00:00..24:00) na zvolenou dobu. Tímto ovládacím ádkem nastavíte as spuštní ventilace bhem prázdnin. Aby se spustila ventilace bhem prázdninového režimu, musí být žádaný stupe ventilace nastaven na Auto (viz. strana 45). Hlavní menu > Ventilace > ventilace > as spuštní prázdniny : 10:00 Délka periodického chodu ventilace bhem prázdnin Ventilace se bhem prázdnin spustí každý den na dobu nastavenou zde ( hh.mm). Hlavní menu > Ventilace > ventilace > Doba chodu prázdniny : 53 / 102 Building Technologies Centrální jednotka QAX

54 00.30 hh.min Délka nucené ventilace Nucená ventilace je aktivní po dobu nastavenou zde (0..60 min). Po uplynutí této doby se ventilace vrátí na stupe, na který pracovala ped spuštním nucené ventilace. Hlavní menu > Ventilace > ventilace > Délka nucené ventilace : 30 min Vliv okenních spína Jestliže je alespo jedno okno v jedné z nastavených místností oteveno, spustí se stupe ventilace podle nastavení (viz. strana 47). Hlavní menu > Ventilace > ventilace > Vliv okenních spína : --- (okenní spínae nemají vliv na provoz ventilace) Místnost 1, Místnost 2, Místnost 3, Místnost 4, Místnost 5, Místnost 6, Místnost 7, Místnost 8, Místnost 9, Místnost 10, Místnost 11, Místnost 12, 54/102 Building Technologies Index

55 TUV TUV druh provozu Pro zmnu provozního režimu pípravy teplé vody stisknte tlaítko TUV na centrální jednotce. V dialogovém okn TUV mžete vybrat z následujících režim pípravy TUV: Auto Komfort Píprava TUV se pepíná mezi komfortním, útlumovým a ochranným režimem podle nastaveného asového programu pípravy TUV nebo prázdninového režimu. Teplota TUV se udržuje na komfortní úrovni. Útlum Teplota TUV se udržuje na útlumové úrovni. Ochranný režim Teplota TUV se udržuje na úrovni pro ochranný režim. lze provést také pomocí menu: Hlavní menu > TUV > Druh provozu > Pedvolba : Nucené nabíjení TUV Dlouhým stisknutím tlaítka TUV na centrální jednotce se spustí jednorázové nahátí zásobníku teplé vody na teplotu nastavenou pro komfortní režim. Bhem doby nuceného ohevu TUV bliká na displeji symbol. Runí spuštní nuceného ohevu teplé vody mže být provedeno také nasledujícím píkazem: Hlavní menu > TUV > Druh provozu > Nucené nabíjení : Stav režimu pípravy TUV Zvolený druh provozu TUV je možné zobrazit (Auto, Komfort, Útlum, Ochranný režim) Hlavní menu > TUV > Druh provozu > Stav : Píina pro provozní režim TUV Pokud aktuální druh provozu ohevu teplé vody nevyhovuje vašim potebám, mže být zobrazena píina jeho spuštní: Hlavní menu > TUV > Druh provozu > Píina : 55 / 102 Building Technologies Centrální jednotka QAX

56 Možné dvody aktuálního provozního režimu ohevu TUV: Uvedení do provozu Elektrický ohev Nucené nabíjení TUV Zablokování pípravy TUV Funkce Legionella Druh provozu TUV (pokud není Auto ) Nepítomnost / prázdniny / zvláštní den asový program TUV Letní provoz Druh provozu TUV bhem nepítomnosti Požadovaný druh provozu ohevu TUV bhem nepítomnosti mže být zvolen následujícím zpsobem: Hlavní menu > TUV > Druh provozu > Druh provozu nepítomnost : Vaše nastavení (žádný vliv, pouze podle asového programu) Komfort Útlum Ochranný režim Pepína druhu provozu Stanovte druh provozu TUV, který se má spustit, když se sepne externí pepína druhu provozu (nap. telefonní spína pro dálkové ovládání). Pepnutí provozního režimu provedené pomocí externího kontaktu pepíše všechny ostatní pednastavené provozní režimy. Funkce vstupu pepína druhu provozu musí být nakonfigurována bhem uvádní do provozu. Stejný pepína druhu provozu se používá pro vytápní / chlazení, ventilaci a TUV. Hlavní menu > TUV > Druh provozu > Pepína druhu provozu : Vaše nastavení (bez vlivu, pouze podle asového programu) Komfort Útlum Ochranný režim Žádaná teplota teplé vody 56/102 Building Technologies Index

57 Pokud je teplota TUV píliš vysoká nebo píliš nízká, mžete zmnit nastavení žádané teploty: Hlavní menu > TUV > Žádané teploty > Žádaná teplota komfort : Hlavní menu > TUV > Žádané teploty > Žádaná teplota útlum : Vaše nastavení Žádaná teplota Žádaná teplota komfort útlum 55 C 40 C asový program TUV V režimu Auto ídí centrální jednotka ohev teplé vody podle nastaveného asového programu TUV. Hlavní menu > TUV > asový program > Den v týdnu : Pro každý den v týdnu a jeden zvláštní den mžete nastavit až 6 spínacích as. Dále mžete urit žádaný provozní režim ohevu teplé vody (komfort nebo útlum) pro každý spínací as. Spínací asy je možné nastavit, vymazat nebo zkopírovat do jiného dne. se provádí podobn jako nastavení asového programu pro jednotlivé místnosti (viz. strana 36). Centrální jednotka se dodává s následujícím nastavením pro celý týden: V 05:00 pepnutí na Komfort, 22:00 zmna na Útlum. Aktuální teplota TUV Aktuální teplota TUV mže být zobrazena: Hlavní menu > TUV > Stav TUV > Aktuální teplota TUV : Žádaná teplota teplé vody Souasná žádaná teplota TUV mže být dotázána: Hlavní menu > TUV > Stav TUV > Žádaná teplota TUV : Provozní stav nabíjecího erpadla a elektrické topné spirály TUV Aktuální provozní stav nabíjecího erpadla a elektrické topné spirály mže být zobrazen: Hlavní menu > TUV > Stav TUV > Nabíjecí erpadlo : Hlavní menu > TUV > Stav TUV > Elektrická topná spirála : 57 / 102 Building Technologies Centrální jednotka QAX

58 Provoz zaízení Aktuální provozní stav pípravy TUV (Vypnutý / Pipraven / Nabíjení) mže být zobrazen: Hlavní menu > TUV > Stav TUV > Druh provozu : Píina pro provozní režim TUV Dvod aktuálního provozního stavu pípravy TUV (uvádní do provozu / protimrazová ochrana / funkce legionella / asový program) mže být zobrazen: Hlavní menu > TUV > Stav TUV > Píina : Omezení doby nabíjení TUV Toto zobrazení ukazuje, zda je omezení nabíjecího asu TUV aktivní nebo neaktivní. Maximální pípustný as nabíjení byl nastaven pi uvádní do provozu. Hlavní menu > TUV > Stav TUV > Omezení doby nabíjení : Pepnutí na elektrickou topnou spirálu Pokud má být TUV v letním provozu ohívána elektrickou topnou spirálou, je to teba nastavit. Ano Ne Když se systém pepne do letního provozu (viz. strana 29), je TUV ohívána elektrickou topnou spirálou. To znamená, že je možné v lét odstavit zdroj tepla. TUV se ohívá zdrojem tepla také bhem letního provozu. To znamená, že zdroj tepla zstává v provozu i bhem letního období. Pokud není definováno žádné nabíjecí erpadlo, je elektrická topná spirála spuštna vždy (TUV není ohívána zdrojem tepla). Hlavní menu > TUV > > Letní provoz El spirály : Vaše nastavení Ano Ne Ano 58/102 Building Technologies Index

59 Dohled nad teplotou TUV Centrální jednotka je schopna trvale sledovat teplotu v zásobníku TUV. Pokud teplota pekroí hodnotu Alarm Max teplota (0..35 C) nebo poklesne pod Alarm Min teplota (0..35 C), zobrazí se na displeji chybové hlášení. Pi nastavení je dohled nad teplotou TUV neaktivní. Hlavní menu > TUV > > Alarm Max teplota : Hlavní menu > TUV > > Alarm Min teplota : Vaše nastavení Alarm Max teplota Alarm Min teplota --- (neaktivní) --- (neaktivní) 59 / 102 Building Technologies Centrální jednotka QAX

60 Spínací skupiny Ovládání spínacích skupin Spínací skupiny lze ovládat pomocí 4 pár univerzálních kláves na centrální jednotce. Funkce spínacích skupin (nap. spínání nebo stmívání osvtlení, otevírání nebo spouštní rolet a žaluzií, vyvolání info stránek nebo scén) se definují pi uvádní systému do provozu. Spínací skupiny 5 8 nemají klávesy pro pímý pístup. Runí ovládání tchto spínacích skupin je možné pouze píslušnými ádky v menu centrální jednotky. Vybraná funkce páru univerzálních kláves se zobrazí ve form symbolu. Funkce spínací skupiny Spína Pi stisknutí horní klávesy se svtlo rozsvítí (spotebi zapne), po stisknutí spodní klávesy zhasne (vypne). Funkce spínací skupiny Stmíva Krátkým stisknutím horní nebo spodní klávesy se svtlo rozsvítí nebo zhasne. Delším stisknutím kláves (více než 0.4 sekundy) se zvýší nebo sníží intenzita svtla. Funkce spínací skupiny Roleta Krátkým stisknutím klávesy se nastavují rolety nebo žaluzie po krocích. Delším stisknutím ( > 0.4 sekundy) se rolety nebo žaluzie úpln otevou nebo spustí. Funkce spínací skupiny Scéna Krátkým stisknutím kláves ( < 0.4 sekund) se všechny výstupní leny (spínae, stmívae, atd.. ) nastaví do polohy definované pro píslušnou scénu (A nebo B). Horní klávesa se používá pro scénu A, spodní klávesa pro scénu B. Delším stisknutím ( > 3 sekundy) je aktuální poloha výstupních len uložena jako píslušná scéna (A nebo B). Uložení je potvrzeno krátkým zvukovým signálem. Funkce spínací skupiny Info Horní nebo spodní klávesou se zobrazí piazená info stránka. Spínací skupiny mohou být spuštny také pes ovládací ádky. Spínací skupiny definované jako Spína, Stmíva nebo Roleta lze ovládat: Hlavní menu > Spínací skupiny > Spínací skupina X > Runí ovládání : 60/102 Building Technologies Index

61 Spínací skupinu definovanou jako Scéna ovládáte následovn: Hlavní menu > Spínací skupiny > Spínací skupina X > Scéna A nebo B > Runí ovládání scény : Název pro scénu A a B mže být nastaven podle vašeho pání (viz. strana 61). Scény Pi uvádní systému do provozu se mohou univerzální klávesy (spínací skupiny 1 4) na centrální jednotce naprogramovat pro spouštní scén (na displeji se po piazení zobrazí symbol scény). Scény se mohou využívat pro uložení stav všech pipojených výstupních len a k jejich optovnému vyvolání. Píkladem mže být rozdíln ztlumené osvtlení a rzné polohy rolet, které jsou vhodné pro urité píležitosti nebo pro urité asy. Vytváení scén Pro spínací skupiny mže být vytvoena scéna A a scéna B. Vložení požadovaného názvu scény na centrální jednotce: Hlavní menu > Spínací skupiny > Spínací skupina X > Scéna A nebo B > Scéna A nebo B : Pak lokáln nastavte všechny výstupní leny na požadované úrovn. Potom uložte scénu stisknutím píslušné univerzální klávesy minimáln na 3 sekundy. Uložení je potvrzeno centrální jednotkou krátkým zvukovým signálem. Uloženou scénu spustíte krátkým stisknutím píslušné univerzální klávesy. Scény mohou být ukládány a spouštny také ovládacími ádky: Hlavní menu > Spínací skupiny > Spínací skupina X > Scéna A nebo B > Runí ovládání scény : Spouštní spínacích skupin pomocí události Krom runího spouštní mže být funkce spínací skupiny automaticky spuštna jednou z nkolika událostí. Vyberte událost (nebo události), která spustí spínací skupinu Spína nebo Stmíva: Hlavní menu > Spínací skupiny > Spínací skupina X > Událost pro zapnutí : Hlavní menu > Spínací skupiny > Spínací skupina X > Událost pro vypnutí : 61 / 102 Building Technologies Centrální jednotka QAX

62 Vyberte událost (nebo události), která spustí spínací skupinu Roleta: Hlavní menu > Spínací skupiny > Spínací skupina X > Událost pro vytažení rolety : Hlavní menu > Spínací skupiny > Spínací skupina X > Událost pro spuštní rolety : Vyberte událost (nebo události), která spustí spínací skupinu Scéna: Hlavní menu > Spínací skupiny > Spínací skupina X > Scéna A nebo B > Událost pro zapnutí scény : Pro spouštní spínací skupiny jsou k dispozici následující události: Nepítomnost ZAP Nepítomnost VYP Soumrakový spína tma Soumrakový spína svtlo Soumrakový spína tma + nepítomnost Soumrakový spína svtlo + nepítomnost Kou Okna/dvee dohled Poruchový vstup X (1 8) Píkaz se provede pi zmn z "Nepítomnost Vyp na "Nepítomnost Zap (= odchod). Píkaz se provede pi zmn z "Nepítomnost Zap na "Nepítomnost Vyp (= píchod). Píkaz se provede pi zmn výstupu soumrakového spínae ze Svtlo na Tma. Píkaz se provede pi zmn výstupu soumrakového spínae z Tma na Svtlo. Píkaz se provede pi zmn výstupu soumrakového spínae ze Svtlo na Tma a pi "Nepítomnost Zap, nebo pi zmn z "Nepítomnost Vyp na "Nepítomnost Zap a soumrakovém spínai s výstupem Tma. Píkaz se provede pi zmn výstupu soumrakového spínae z Tma na Svtlo a pi "Nepítomnost Zap. Píkaz se provede, když detektor koue zaregistruje kou. Píkaz se provede, když se spustí dohled nad dvemi / okny (viz. strana 67). Píkaz se provede, když se zaznamená zmna na poruchovém vstupu X (1 8) (kontakt není v normální poloze). asový program pro spínací skupiny Spínací skupiny je možné ovládat bu run nebo podle nastaveného asového programu. Pro každou spínací skupinu je k dispozici sedm dn v týdnu a jeden zvláštní den, všechny s osmi spínacími asy. spínacích as se provádí podobn jako nastavení asového programu místnosti (viz. strana 36). 62/102 Building Technologies Index

63 Hlavní menu > Spínací skupiny > Spínací skupina X > asový program : Spuštní asového programu Pro každou spínací skupinu definujte, zda se asový program aktivuje vždy, nebo jen bhem nepítomnosti. Hlavní menu > Spínací skupiny > Spínací skupina X > Spuštní asového programu : Vždy Pi nepítomnosti Spínací skupina se vždy ídí podle asového programu. Spínací skupina se ídí podle asového programu jen v režimu Nepítomnost ZAP. Spínací skupiny Vždy Vždy Vždy Vždy Vaše nastavení Vždy Pi nepít. Vždy Pi nepít. Vždy Pi nepít. Vždy Pi nepít. Spínací skupiny Vždy Vždy Vždy Vždy Vaše nastavení Vždy Pi nepít. Vždy Pi nepít. Vždy Pi nepít. Vždy Pi nepít. Pi nepítomnosti zamezí nap. vašemu uzamení na balkón nebo na zahrad automatickým uzavením rolety podle asového programu Simulace pítomnosti osob asový program pro simulaci pítomnosti Pi nepítomnosti (kdy je aktivní funkce Nepítomnost ), mžete ídit spínací skupiny speciálním asovým spínacím programem (as Prog), bhem kterého bude simulována vaše pítomnost v dom. Když je funkce simulace pítomnosti aktivní, jsou spínací skupiny zapínány a vypínány náhodn v závislosti na vybrané funkci (náhodn / trvale zapnuto). Tato funkce je k dispozici pouze pro spínací skupiny Spína nebo Stmíva. asový program definuje intervaly, kdy je simulace pítomnosti aktivní. K dispozici je pro sedm dn v týdnu a jeden zvláštní den, všechny se šesti spínacími asy na den. Hlavní menu > Spínací skupiny > asový program simulace pítomnosti : 63 / 102 Building Technologies Centrální jednotka QAX

64 Centrální jednotka se dodává s následujícími spínacími asy pro všechny dny: 06:00 (zaátek simulace pítomnosti), 08:00 (konec simulace pítomnosti), 17:00 (zaátek simulace pítomnosti), 23:00 (konec simulace pítomnosti). Použití bhem zvláštních dn - definujte zda, a pro které asové intervaly bhem prázdnin a zvláštních dn chcete simulaci pítomnosti spustit. Definované asové intervaly se používají na všechny spínací skupiny spolen. Aktivace simulace pítomnosti Psobení (spuštní a funkce) simulace pítomnosti mže být nastaveno individuáln pro každou spínací skupinu: Spuštní V položce Spuštní se stanoví, zda simulace pítomnosti konkrétní spínací skupiny probíhá v závislosti na asovém programu nebo v kombinaci asového programu a soumrakového spínae. Hlavní menu > Spínací skupiny > Spínací skupina X > Simulace pítomnosti > Spuštní : K dispozici jsou následující nastavení: --- Neaktivní žádná simulace pítomnosti pro tuto spínací skupinu S asovým programem (as Prog) S asovým programem + soumrakovým spínaem (as Prog + Soumr) Simulace pítomnosti probíhá podle asového programu simulace pítomnosti. Simulace pítomnosti probíhá podle asového programu simulace pítomnosti a signálu soumrakového spínae Tma. Spínací skupiny Vaše nastavení --- as Prog as prog + Soumr --- as Prog as prog + Soumr --- as Prog as prog + Soumr --- as Prog as prog + Soumr Spínací skupiny Vaše nastavení --- as Prog as prog + Soumr --- as Prog as prog + Soumr --- as Prog as prog + Soumr --- as Prog as prog + Soumr as Prog asový program Soumr Soumrakový spína 64/102 Building Technologies Index

65 Píklad spuštní podle asového programu: A On Off B2707Z01 B On Off C On Off A B C D E F t A B C t as program simulace pítomnosti (Zap, Vyp) Nepítomnost (Zap, Vyp) Spuštní simulace pítomnosti (Zap, Vyp) as Píklad spuštní podle asového programu a soumrakového spínae: A On Off B2707Z02 B On Off C DA BR D On Off A B C D E F G t A B C D t as program simulace pítomnosti (Zap, Vyp) Nepítomnost (Zap, Vyp) Soumrakový spína (DA = DARK, Tma, BR = BRIGHT, Svtlo) Spuštní simulace pítomnosti (Zap, Vyp) as Funkce Položka Funkce umožní zvolit, zda se má spínací skupina bhem simulace pítomnosti zapínat náhodn, nebo má být trvale zapnutá. je úinné, pouze pokud je simulace pítomnosti píslušné spínací skupiny aktivní. Hlavní menu > Spínací skupiny > Spínací skupina X > Simulace pítomnosti > Funkce : 65 / 102 Building Technologies Centrální jednotka QAX

66 K dispozici jsou následující nastavení: Náhodn Trvale ZAP Výstupní leny spínací skupiny se bhem nastavené doby zapínají nebo vypínají náhodn v intervalech od 3 do 30 minut. První sepnutí každé spínací skupiny je také náhodné. asy sepnutí jednotlivých spínacích skupin se odlišují. Spínací skupina je trvale zapnutá. Tak lze zajistit, že alespo jedno svtlo je vždy bhem simulace pítomnosti zapnuté. Spínací skupiny Náhodn Náhodn Náhodn Náhodn Vaše nastavení Náhodn Náhodn Náhodn Náhodn Trvale Zap Trvale Zap Trvale Zap Trvale Zap Spínací skupiny Náhodn Náhodn Náhodn Náhodn Vaše nastavení Náhodn Náhodn Náhodn Náhodn Trvale Zap Trvale Zap Trvale Zap Trvale Zap Spuštní a Funkce budou úinná, jakmile se centrální jednotka tlaítkem Nepítomnost / Dohled pepne do režimu Nepítomnost ZAP. On Off On Off On Off On Off B2707Z04a A On Off Min Min B On Off C On Off t A B C t Spuštní simulace pítomnosti (Zap, Vyp) Svtlo (Zap, Vyp) s funkcí Náhodn Svtlo (Zap, Vyp) s funkcí Trvale Zap as Simulace pítomnosti se ukoní, jakmile se centrální jednotka pepne do režimu Nepítomnost Vyp. 66/102 Building Technologies Index

67 Dohled Zpoždní dohledu Aby se zabránilo generování alarmového hlášení aktivací dohledu pi souasn ponechaném oteveném okn / dveí, lze nastavit zpoždní dohledu. Pokud jsou monitorovaná okna otevená, když se aktivuje dohled, zazní trvalý zvukový signál. Na Info stránce Okna / Dvee se zobrazí, ve kterých místnostech zstala otevená okna nebo dvee. Otevená okna / dvee mohou být nyní zavena. Po uzavení všech monitorovaných oken se neperušovaný zvukový signál zmní na pípání, jehož rychlost se bhem posledních 15 sekund nastavené doby zpoždní dohledu zdvojnásobí. Zbývající doba zpoždní dohledu se také zobrazí na centrální jednotce. Následujícím píkazovým ádkem mžete nastavit dobu zpoždní dohledu ( mm.ss) Hlavní menu > Dohled > Zpoždní dohledu : Nastavený as zpoždní dohledu je platný pro všechna monitorovaná okna a dvee. Vaše nastavení min Mžete nastavit hlasitost zvukového signálu (0..100%). Když nastavíte hlasitost, zazní trvalý zvukový signál s nastavenou hlasitostí. Hlavní menu > Dohled > Hlasitost Zvuk Sig Zpoždní : Vaše nastavení 15% 0% deaktivuje zvukový signál bhem zpoždní dohledu. Spuštní dohledu Oznate v centrální jednotce dvee a okna, která se mají piadit do monitorovat ásten a monitorovat vše. Tyto dv funkce se používají pro dva rozdílné typy dohledu, nap. pro krátkou nepítomnost, kdy chcete nechat nkterá okna otevená pro vtrání a tedy je vyjmout z dohledu. A pro dlouhodobou nepítomnost (nap. dovolená), kdy chcete sledovat všechna okna a dvee. 67 / 102 Building Technologies Centrální jednotka QAX

68 Okna Seznam obsahuje všechny místnosti. Vyberte místnosti s okny, která mají být monitorována. Pokud se sledované okno oteve, zobrazí se zpráva Okno otevené. Navíc zazní zvukový signál a mže být aktivován stavový výstup a spínací skupiny. Varovné hlášení Okno otevené zstává aktivní, dokud se nezmní dohled, dokonce i když se všechna monitorovaná okna uzavou. Hlavní menu > Dohled > Okna > Spuštní Monitorovat ást : Hlavní menu > Dohled > Okna > Spuštní Monitorovat vše : Typ dohledu ásten monitorováno Monitorováno vše --- (žádná místnost) --- (žádná místnost) Místnost 1 Místnost 2 Místnost 3 Místnost 4 Místnost 5 Místnost 6 Místnost 7 Místnost 8 Místnost 9 Místnost 10 Místnost 11 Místnost 12 Místnost 1 Místnost 2 Místnost 3 Místnost 4 Místnost 5 Místnost 6 Místnost 7 Místnost 8 Místnost 9 Místnost 10 Místnost 11 Místnost 12 Dvee Centrální jednotka mže monitorovat až dvoje dvee. Dvee, které chcete sledovat mžete vybrat ze seznamu. Hlavní menu > Dohled > Dvee > Spuštní Monitorovat ást : Hlavní menu > Dohled > Dvee > Spuštní Monitorovat vše : Typ dohledu ásten monitorováno Monitorováno vše --- (žádné dvee) --- (žádné dvee) Dvee 1 Dvee 2 Dvee 1 Dvee 2 Zpoždní hlášení dvee Pokud se sledované dvee otevou, objeví se varovné hlášení Dvee otevené až po uplynutí nastavené doby zpoždní hlášení. Navíc zazní zvukový signál a mže být aktivován stavový výstup a spínací skupiny. Varovné hlášení Dvee otevené zstává aktivní, dokud se nezmní dohled, dokonce i když se všechny monitorované dvee uzavou. Následujícím píkazovým ádkem mžete nastavit dobu zpoždní dohledu ( mm.ss) Hlavní menu > Dohled > Dvee > Zpoždní hlášení : 68/102 Building Technologies Index

69 Vaše nastavení min Abyste zabránili zobrazení varovné zprávy Otevené dvee a zaznní alarmového zvukového signálu, musíte deaktivovat dohled ped vypršením doby zpoždní hlášení. Nastavte tedy zpoždní zobrazení hlášení tak, abyste pi píchodu dom mli dostatek asu dojít k centrální jednotce a deaktivovat dohled. Viz. strana 68. Když jsou sledované dvee oteveny, spustí se pípání, jehož rychlost se posledních 15 sekund ped uplynutím doby zpoždní hlášení zdvojnásobí. Hlasitost zvukové signalizace mžete nastavit (0..100%) nebo deaktivovat nastavením na 0%. Když nastavíte hlasitost, zazní trvalý zvukový signál s nastavenou hlasitostí. Hlavní menu > Dohled > Dvee > Hlasitost Sign zpoždní hlášení : Vaše nastavení 15% Jestliže je událost Okna / dvee dohled v akustické signalizaci aktivní (viz. parametr níže), spustí se zvukový signál aktuálního alarmu. Akustická signalizace a stavový výstup Zvolte, pro které události má být akustická signalizace a / nebo stavový výstup aktivován (kou, dohled nad okny / dvemi nebo poruchový vstup 1 8). Je možné nastavit nkolik událostí souasn: Hlavní menu > Dohled > Signalizace > Událost pro spuštní akustické signalizace: Hlavní menu > Dohled > Signalizace > Událost pro spuštní stavového výstupu : Událost pro spuštní akustické signalizace Kou Okna/dvee dohled Kou Okna/dvee dohled Porucha vstup 1 Porucha vstup 2 Porucha vstup 3 Porucha vstup 4 Porucha vstup 5 Porucha vstup 6 Porucha vstup 7 Porucha vstup 8 Událost pro spuštní stavového výstupu Kou Okna/dvee dohled Kou Okna/dvee dohled Porucha vstup 1 Porucha vstup 2 Porucha vstup 3 Porucha vstup 4 Porucha vstup 5 Porucha vstup 6 Porucha vstup 7 Porucha vstup 8 69 / 102 Building Technologies Centrální jednotka QAX

70 Délka signálu Délku signálu pro akustickou signalizaci a stavový výstup je možné nastavit (1 60 minut, znamená neomezený). Po uplynutí nastavené doby se akustická signalizace vypne a relé stavového výstupu odpadne, i když píinná událost stále trvá. Hlavní menu > Dohled > Signalizace > Délka signálu : Vaše nastavení 3 minuty Jakmile se stiskne nkteré z tlaítek na centrální jednotce vypne se okamžit jak akustický signál, tak stavový výstup nezávisle na nastavené délce trvání signálu. Prázdniny / zvláštní dny Kalendá prázdnin / zvláštních dn Pokud odjíždíte na jeden nebo více dn nebo se zmní váš asový program na nkolik dní (nap. díky státním svátkm), mžete nastavit dobu prázdnin nebo zvláštní den. Pro každý z 16 zápis lze zadat zaátek, konec a dvod (prázdniny nebo zvláštní den). V takovém pípad mžete také definovat, zda se událost bude opakovat každý rok (* bez zapsání roku), nebo zda se má zapsaná událost vymazat po jejím uplynutí (zápis s údajem roku). Každý záznam mže být vymazán. Hlavní menu > Prázdniny/zvláštní dny > Kalendá > Zápis X : Bhem prázdnin se aktivuje píslušný provozní režim domácnosti a druh provozu pípravy TUV. Popis nastavení požadovaného provozního režimu domácnosti a druhu provozu TUV bhem prázdnin, viz. strana 72. Bhem zvláštních dn se používá speciální asový program pro píslušné místnosti a pípravu teplé vody. Zvláštní dny s asovým programem pro jednotlivé místnosti, ízení ventilace a pípravy TUV mohou být využity napíklad pro státní svátky pipadající na pracovní dny (Po Pá). Pro takové dny si pravdpodobn budete pát podobný prbh teplot jako pro nedli. V asových programech spínacích skupin, je možné urit, které funkce se mají bhem zvláštních dn a prázdnin spouštt. Hlavní menu > Místnosti > Místnost X > asový program místnosti > Zvláštní den : 70/102 Building Technologies Index

71 Hlavní menu > TUV > asový program > Zvláštní den : Hlavní menu > Ventilace > asový program ventilace > Zvláštní den : Hlavní menu > Spínací skupiny > Spínací skupina X > asový program > Zvláštní den : Pokud mají bhem prázdnin / zvláštních dn pracovat funkce dohledu, simulace pítomnosti atd., musí být aktivována také funkce nepítomnosti (viz. následující kapitola). Prázdniny a nepítomnost souasn Prázdninový program má vliv na místnosti, ventilaci a druh provozu TUV. Pokud chcete využít výhody funkce nepítomnost (simulace pítomnosti, dohledové funkce), stisknte také tlaítko Nepítomnost. Když jsou souasn aktivní funkce prázdniny a nepítomnost ídí centrální jednotka teplotu v místnostech, ventilaci a pípravu teplé vody podle asového programu pro prázdniny. Na konci prázdnin / zvláštního dne se provozní režim místností, ventilace a TUV pepne z prázdnin na Nepítomnost. To znamená, že po návratu z prázdnin je teba deaktivovat funkci nepítomnost stiskem tlaítka Nepítomnost. Ujistte se, že teplota bhem nepítomnosti nebude píliš nízká ( Standard nebo bez vlivu ), abyste zajistili po návratu z dovolené rychlé natopení na žádanou komfortní teplotu. Pomalé otopné soustavy (nap. podlahové vytápní) vyžadují více asu, než se dosáhne žádané prostorové teploty. Prázdninový provozní režim Druh provozu domácnosti bhem prázdnin Vyberte požadovaný druh provozu pro domácnost bhem prázdnin. Druh provozu domácnosti bhem prázdnin má vliv na vytápní / chlazení a ventilaci. Aby bylo možné spustit chlazení bhem prázdninového režimu, je teba, aby režim pro provoz klimatizace nebyl vyšší než druh provozu domácnosti bhem prázdnin (viz. strana 34). Hlavní menu > Prázdniny/zvláštní dny > Druh provozu domácnosti prázdniny : Tovární nastavení Útlum Vaše nastavení Útlum Ochranný režim 71 / 102 Building Technologies Centrální jednotka QAX

72 Druh provozu TUV bhem prázdnin Vyberte požadovaný druh provozu TUV pro prázdniny nebo zvláštní den: Hlavní menu > Prázdniny/zvláštní dny > Druh provozu TUV prázdniny : Tovární nastavení Vaše nastavení Ochranný režim --- (bez vlivu) Komfort Útlum Ochranný režim aktuálního asu Datum / as Datum a as mžete nastavit následujícími píkazovými ádky: Hlavní menu > as / datum > as : Hlavní menu > as / datum > Datum : Hlavní menu > as / datum > Datum : Poruchy Poruchy / poruchová hlášení Centrální jednotka uchovává podle priority až 10 aktuálních chybových hlašení, která mohou být kdykoli vyvolána. Hlášení s nejnižším íslem se týká poruchy s nejvyšší prioritou. Pokud jsou priority totožné, adí se poruchy chronologicky. Zahrnuty jsou jak interní poruchy centrální jednotky, tak ostatních pístroj obsažených v systému. Každý pístroj hlásí do centrální jednotky pouze nejvážnjší poruchu. Jakmile je odstranna, nahlásí se další. Pijaté poruchy se zapíšou do Aktuálního seznamu poruch. Hlavní menu > Poruchy > Historie poruch > Porucha X : Pro každé chybové hlášení se zobrazí íslo a popis poruchy. Poruchy mohou být propojeny s interními nebo externími reléovými výstupy. Píslušné relé se aktivuje, jakmile nastane porucha (viz. strana 79). 72/102 Building Technologies Index

73 Hlášení poruch na sbrnici Porucha, která se jako poslední vyskytla na sbrnici bude uložena s íslem poruchy, popisem poruchy a píslušející adresou pístroje. Tato poruchová hlášení se zobrazují pouze, pokud to bylo nastaveno bhem uvádní do provozu: Hlavní menu > Poruchy > Poruchové hlášení Bus : Potvrzení poruch Aktuální poruchová hlášení mohou být spolen potvrzena. Hlavní menu > Poruchy > Potvrzení poruch : Porucha, která nebyla ješt potvrzena, se na displeji zobrazuje s blikajícím symbolem poruchy. Jakmile poruchu potvrdíte, pestane symbol blikat. Vstupy / výstupy Vstupy Zobrazení vstupních signál Aktuální vstupní signály mohou být zobrazeny následujícími ádky: Hlavní menu > Vstupy / výstupy > Vstupy : Zobrazeny mohou být následující hodnoty pokud jsou k dispozici: Aktuální venkovní teplota Geometrická venkovní teplota Tlumená venkovní teplota Pepína druhu provozu Letní provoz* Pepína Top/Chlaz Nepítomnost Soumrakový spína Poruchový vstup X (po jednotlivých poruchových vstupech 1 8) Výstupy Zobrazení stavu výstup Stavy výstup je možné zobrazit následujícím ádkem: Hlavní menu > Vstupy / výstupy > Výstupy : 73 / 102 Building Technologies Centrální jednotka QAX

74 Zobrazeny mohou být následující hodnoty pokud jsou k dispozici: Spínací skupina X (relé po spínacích skupinách 1 8) Poruchový výstup X (po jednotlivých poruchových výstupech 1 a 2) Relé požadavku tepla Požadavek na teplo DC 0 10 V Letní provoz Stavový výstup Stav oken / dveí Digesto Pístroj Jazyk Z výroby je jako ovládací jazyk nastavena anglitina. Mžete si vybrat jazyk, kterému dáváte pednost: Hlavní menu > > Pístroj > Jazyk : Pozdji již bude ovládací ádek zobrazen ve vámi vybraném jazyce. Nadmoská výška Pro zobrazení co nepesnjší pedpovdi poasí na displeji centrální jednotky je absolutní tlak vzduchu namený meteorologickým idlem pepoítáván na úrove moské hladiny. Z tchto dvod musí být zadána nadmoská výška. Zadejte nadmoskou výšku následujícím ovládacím ádkem: Hlavní menu > > Pístroj > Nadmoská výška : Vaše nastavení 0 m nad moem Formát zobrazení asu Pro zobrazení asu mže být zvolen formát 24 hod nebo 12 hod am / pm: Hlavní menu > > Pístroj > Formát asu : Vaše nastavení 24 h 12 h 24 h 74/102 Building Technologies Index

75 Podsvtlení / kontrast displeje Zadejte intenzitu podsvtlení a kontrast displeje podle vašeho pání: Hlavní menu > > Pístroj > Podsvtlení displeje : Hlavní menu > > Pístroj > Kontrast displeje : Vaše nastavení Podsvtlení displeje Kontrast displeje 100% 50% Klidové zobrazení Formát zobrazení Klidové zobrazení si mžete vybrat z nkolika rzných formát. Hlavní menu > > Klidové zobrazení > Formát zobrazení : K dispozici jsou následující formáty klidového zobrazení: Formát zobrazení Formát zobrazení 1 Úterý Úterý 01: C 1013 hpa 5 C Formát zobrazení 2 Formát zobrazení 3 Úterý 01: Úterý 01: C 1013 hpa 20 C 1013 hpa 5 C 5 C Formát zobrazení 4 Formát zobrazení 5 Úterý 01: Úterý 01: C 1013 hpa Obývák Jídelna 5 C Obývák Venkovní teplota Tlak Vaše nastavení Formát zobrazení 4 75 / 102 Building Technologies Centrální jednotka QAX

76 Zobrazení teploty Vyberte místnost (místnosti 1 12), jejíž teplota má být zobrazena na klidovém displeji centrální jednotky. Hlavní menu > > Klidové zobrazení > Zobrazení teploty : Vaše nastavení Místnost 1 Hesla Heslo do servisní úrovn Jednotka se dodává bez ochrany servisní úrovn heslem. K dispozici máte možnost nastavit ochranný kód (1 9999). Pro nastavení hesla použijte následující cestu. Heslo potvr te tlaítkem Menu / ok: Hlavní menu > > Hesla > Servis : Vaše nastavení --- Více informací o obslužných úrovních viz. strana 24. Výbr Info stránky Pímý výbr info stánek Pi uvádní systému do provozu mohou být univerzální klávesy na centrální jednotce (spínací skupiny 1 4) naprogramovány pro zobrazení info stránek (na displeji se objeví u piazení klávesy symbol info). Povšimnte si, že poet info stránek závisí na konfiguraci centrální jednotky. Aktuální íslování info stránek mžete vidt posouváním Info tlaítkem. 76/102 Building Technologies Index

77 íslování univerzálních kláves (spínacích skupin 1 4), viz. následující obrázek: 1A, 1B Univerzální klávesy spínací skupiny 1 2A, 2B Univerzální klávesy spínací skupiny 2 3A, 3B Univerzální klávesy spínací skupiny 3 4A, 4B Univerzální klávesy spínací skupiny 4 Univerzálními klávesami nastavenými pro info stránky mžete vybrat, které info stránky se po jejich stisknutí zobrazí. Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 1A: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 1B: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 2A: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 2B: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 3A: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 3B: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 4A: Hlavní menu > > Výbr Info stránky > Info stránka tlaítko 4B: Poruchy Poruchové vstupy 1 8 Poruchy externích ástí technologie se mohou penášet do centrální jednotky aktivací kontakt pipojených k poruchovému vstupu. K dispozici je 8 poruchových vstup. 77 / 102 Building Technologies Centrální jednotka QAX

78 Aby bylo možné provádt popsané nastavení, musí být poruchové vstupy nastaveny bhem uvedení systému do provozu a pipojeny k centrální jednotce. Popis funkcí a nastavení naleznete v dokumentu Montáž a uvedení do provozu (C2707). Pro každý poruchový vstup se mohou nastavit následující parametry: Popis poruchy (text, který se zobrazí, pi aktivaci píslušného poruchového vstupu) Priorita poruchy (urgentní nebo neurgentní) Potvrzení poruchy (vždy nebo pouze bhem nepítomnosti) Zpoždní hlášení poruchy (rozsah mm.ss, asové zpoždní od vzniku poruchy do zobrazení poruchového hlášení) Klidový stav: Mže se zvolit, zda se pro indikaci poruchového stavu používá spínací nebo rozpínací kontakt. Spínací kontakt znamená, že za normální provoz (klidový stav) bude považován kontakt rozepnutý, za poruchový stav sepnutý kontakt Hlavní menu > > Poruchy > Poruchový vstup X > Popis poruchy : Hlavní menu > > Poruchy > Poruchový vstup X > Priorita poruchy : Hlavní menu > > Poruchy > Poruchový vstup X > Potvrzení poruchy : Hlavní menu > > Poruchy > Poruchový vstup X > Zpoždní poruchy : Hlavní menu > > Poruchy > Poruchový vstup X > Klidový stav : Poruchový vstup Popis poruchy - tovární nastavení Poruch. vstup 1 Poruch vstup 2 Poruch vstup 3 Poruch vstup 4 Popis poruchy Priorita poruchy - tovární Neurgent Neurgent Neurgent Neurgent nastavení Priorita poruchy Urgent Neurg Urgent Neurg Urgent Neurg Urgent Neurg Potvrzení poruchy tovární Vždy Vždy Vždy Vždy nastavení Potvrzení poruchy Vždy Nepít Vždy Nepít Vždy Nepít Vždy Nepít Zpoždní hlášení poruchy tovární nastavení Zpoždní hlášení poruchy Klidový stav tovární nastavení Rozepn Rozepn Rozepn Rozepn Klidový stav Rozepn Sepnut Rozepn Sepnut Rozepn Sepnut Rozepn Sepnut 78/102 Building Technologies Index

79 Poruchový vstup Popis poruchy - tovární nastavení Poruch. vstup 5 Poruch vstup 6 Poruch vstup 7 Poruch vstup 8 Popis poruchy Priorita poruchy - tovární Neurgent Neurgent Neurgent Neurgent nastavení Priorita poruchy Urgent Neurg Urgent Neurg Urgent Neurg Urgent Neurg Potvrzení poruchy tovární Vždy Vždy Vždy Vždy nastavení Potvrzení poruchy Vždy Nepít Vždy Nepít Vždy Nepít Vždy Nepít Zpoždní hlášení poruchy tovární nastavení Zpoždní hlášení poruchy Klidový stav tovární nastavení Rozepn Rozepn Rozepn Rozepn Klidový stav Rozepn Sepnut Rozepn Sepnut Rozepn Sepnut Rozepn Sepnut Urgent Neurg Nepít Rozepn Sepnut Urgentní Neurgentní Bhem nepítomnosti Rozepnutý (rozpojený) Sepnutý (spojený) Poruchové výstupy 1 a 2 Pro odeslání chybového hlášení nebo napíklad pro svtelnou signalizaci poruch na externím ovládacím panelu lze nakonfigurovat 2 poruchové výstupy. Poruchové výstupy se nastavují bhem uvedení systému do provozu. Popis funkcí a nastavení naleznete v dokumentu Montáž a uvedení do provozu (C2707). Hlavní menu > > Poruchy > Poruchový výstup X > Priorita poruchy : Hlavní menu > > Poruchy > Poruchový výstup X > Zdroj poruchy : Pro každý poruchový výstup lze nastavit následující parametry: Priorita poruchy: Priorita (urgentní nebo neurgentní), kterou má být výstupní relé poruchy aktivováno Zdroj poruchy: Definuje, zda má výstupní relé reagovat pouze v pípad poruch interních nebo externích (Bus = obdržených po sbrnici) Po sbrnici mže být souasn penášena maximáln jedna porucha. Pokud jsou ob relé nastavena pro externí poruchy s rznou prioritou, mže být souasn aktivováno pouze jedno z nich, dokonce i když je na sbrnici k odsouhlasení nkolik poruch rzné priority! Z tchto dvod se doporuuje nastavit pouze jedno relé jako výstup externí poruchy. 79 / 102 Building Technologies Centrální jednotka QAX

80 Relé poruchy 1 2 Priorita poruchy - Všechny Všechny tovární nastavení Priorita poruchy Urgentní Neurgentní Všechny Urgentní Neurgentní Všechny Zdroj poruchy Interní Bus tovární nastavení Zdroj poruchy Interní Bus Interní Bus Relé poruchového výstupu zstává aktivované dokud není porucha odsouhlasena. Texty Název zaízení Pojmenujte zaízení, byt nebo domek vystihujícím názvem, nap. Evropská 33a : Hlavní menu > > Texty > Název zaízení : Názvy místností 1 12 Oznate místnosti, nap. Obývák, Jídelna, Ložnice, Dtský pokoj, Koupelna, atd.: Hlavní menu > > Texty > Místnosti > Místnost X : Názvy spínacích skupin 1-8 Oznate spínací skupiny vystihujícími názvy, nap. Obývák, Jídelna, Ložnice, Dtský pokoj, Koupelna, atd.: Hlavní menu > > Texty > Spínací skupiny > Spínací skupina X : Názvy dveí 1-2 Pia te výstižné názvy dveí, nap. vstupní dvee, garážová vrata, atd. Hlavní menu > > Texty > Dvee > Dvee X : Názvy svítidel 1 4 Oznate svítidla vystižnými názvy, nap. Obývák, Jídelna, atd.: Hlavní menu > > Texty > Stav svítidel > Svtlo X : 80/102 Building Technologies Index

81 Názvy pro zobrazené teploty 1-3 Oznate vystižnými názvy zobrazované teploty, nap. Sklep, Garáž, Pda, atd.: Hlavní menu > > Texty > Zobrazení teplot > Teplota X : Informace o zaízení Info ádky Z centrální jednotky je možné vyíst informace o zaízení: Hlavní menu > Info o zaízení > Název zaízení : Hlavní menu > Info o zaízení > Název souboru : Hlavní menu > Info o zaízení > Typ pístroje : Hlavní menu > Info o zaízení > Verze softwaru : Hlavní menu > Info o zaízení > Verze hardwaru : 81 / 102 Building Technologies Centrální jednotka QAX

82 Prostorová jednotka QAW910 Ovládání Všechny ovládací prvky jsou umístny na pední stran jednotky. Multifunkní tlaítko je umístno v prostoru pro baterie. Prostorová jednotka komunikuje bezdrátov a nemá žádné pipojovací svorky. Zmny nastavení provedené na prostorové jednotce mají vliv pouze na místnost, ke které je jednotka piazena. Nemají vliv na ostatní místnosti. Zmny nastavení provedené na prostorové jednotce jsou automaticky synchronizovány s nastavením na centrální jednotce. Provozní režimy místností Stisknutím tlaítka Mode mžete zvolit požadovaný druh provozu pro danou místnost. Na displeji se zobrazí symbol pesýpacích hodin, který zmizí jakmile centrální jednotka a prostorová jednotka pijmou nové nastavení. AUTO MAN MAN MAN MAN Místnost je ízena podle asového programu a programu pro prázdniny / zvláštní dny. Místnost je ízena na komfortní teplotu. Místnost je ízena na standardní teplotu. Místnost je ízena na útlumovou teplotu. Místnost je ízena na teplotu ochranného režimu. Pepsání centrální jednotkou na komfortní teplotu. Pepsání centrální jednotkou na standardní teplotu. Pepsání centrální jednotkou na útlumovou teplotu. Pepsání centrální jednotkou na teplotu ochranného režimu. asový program a program pro zvláštní den se nastavují na centrální jednotce. 82/102 Building Technologies Index

83 Pi pepsání žádaných hodnot centrální jednotkou se na displeji objeví symbol centrální jednotky a symbol aktivního provozního režimu. Funkce asovae místnosti Tlaítkem asova místnosti ( ) lze nastavit ízení místnosti na komfortní teplotu na nastavitelnou dobu. Když stisknete tlaítko, objeví se na displeji symbol asovae místnosti, symbol komfortní teploty a doba regulace na komfortní teplotu (00:00). Každým stiskem tlaítka asovae místnosti se prodlouží doba regulace na komfortní teplotu o 30 minut. Delším stisknutím zrychlíte nastavení. Pokud není po dobu 4 sekund stisknuté žádné tlaítko, nastavení se uloží a zobrazí se symbol komfortního režimu. Na displeji se zobrazí symbol pesýpacích hodin, který zmizí jakmile centrální jednotka pijme nastavení provedené na prostorové jednotce. Když je funkce asovae místnosti aktivní a stiskne se tlaítko asova místnosti zobrazí se zbývající as. Dalším stisknutím tlaítka asova místnosti mže být znovu nastaven na 30 minut. Každé další stisknutí tlaítka prodlouží as o dalších 30 minut. Aktivní funkce asovae místnosti mže být zrušena nastavením zbývajícího asu na 00:00, nebo stiskem tlaítka Mode. Aby bylo možné spustit funkci asovae místnosti, je nutné, aby byl provozní režim domácnosti na Auto. Navíc nesmí být aktivní režim nepítomnost nebo prázdniny. Posun žádané teploty pro místnost Žádaná teplota místnosti mže být ovládacím kolekem posunuta o +/- 3 K. Otoením koleka o jeden krok se nejprve zobrazí aktuální posunutí žádané teploty místnosti. Každý další krok pedstavuje zmnu nastavení o 0.5 K. Posunutí teploty psobí souasn na žádané hodnoty pro vytápní i chlazení. Zmna nastavení provedená na prostorové jednotce mže být zobrazena na centrální jednotce (viz. strana 35). 83 / 102 Building Technologies Prostorová jednotka QAW

84 Posunutí žádané prostorové teploty se zobrazuje také graficky pod íselným údajem. Pi regulaci na standardní nebo komfortní teplotu, zstává na displeji zobrazené grafické znázornní posunu žádané teploty také po ukonení manipulace s nastavením žádané teploty. Pokud není po dobu 4 sekund stisknuto žádné tlaítko, vrátí se displej prostorové jednotky do normálního zobrazení. Posunutí teploty na prostorové jednotce má vliv pouze na žádané hodnoty pro komfortní a standardní režimy. Displej Plný displej Když se uvede prostorová jednotka do provozu, objeví se na 2 sekundy plný displej, aby bylo možné zkontrolovat jeho správnou funkci. Symboly na displeji Zobrazení stavu baterií: Pokud je kapacita baterií dostatená, symbol se krátce zobrazí po stisknutí multifunkního tlaítka. Zobrazení stavu baterií: Pokud kapacita baterií poklesne pod uritou úrove, zobrazí se nezávisle na provozním režimu trvale tento symbol. Letní provoz je aktivní Funkce asovae místnosti je aktivní Symbol automatického režimu. Aktuální provozní režim závisí na asovém programu nastaveném v centrální jednotce 84/102 Building Technologies Index

85 Symbol runího režimu. Aktuální druh provozu podle nastavení provedeném na prostorové jednotce ízení na komfortní teplotu ízení na standardní teplotu ízení na útlumovou teplotu ízení na teplotu ochranného režimu Pepsání hodnoty centrální jednotkou: Druh provozu domácnosti je odlišný od AUTO (nap. díky aktivnímu prázdninovému programu, nepítomnosti, aktivní funkci asovae domácnosti, nebo letnímu provozu) Test bezdrátové komunikace, chyba komunikace, navazování komunikace Porucha pístroje: Zkratované nebo odpojené idlo, chyba komunikace Omezení rozsahu nastavení žádané teploty je aktivní (viz. strana 38) Aktualizace provozního režimu místnosti. Pesýpací hodiny se zobrazují pi penosu dat / dotazu na aktuální / výsledný druh provozu. C Jednotky zobrazení prostorové teploty Grafické znázornní aktuálního posunutí žádané teploty. Poruchová hlášení Poruchy jednotlivých pístroj se penášejí do centrální jednotky ve form poruchových hlášení. Poté jsou na displeji zobrazeny se symbolem poruchy. Poruchy prostorové jednotky mohou být perušení komunikace, zkrat idla nebo perušený obvod idla. Symbol poruchy zmizí, jakmile se porucha pístroje odstraní. Jestliže se peruší komunikace s centrální jednotkou, zobrazí se symboly komunikace a poruchy, dokud se spojení opt nenaváže. Pokud nastanou poruchy komunikace, zkontrolujte napájení centrální jednotky. Pokud je napájení v poádku, mže být nutné použít zesilova rádiového signálu. 85 / 102 Building Technologies Prostorová jednotka QAW

86 Bezdrátové zásuvkové adaptéry Ovládání KRF960 (spína) Funkce signalizaní LED: LED svítí: Kontakt je sepnutý LED nesvítí: Kontakt je rozepnutý (rozpojený). Stisknutím tlaítka lze run pepínat stav výstupních kontakt: LED svítí (ZAP) a stisknutí tlaítka LED nesvítí (VYP) LED nesvítí (VYP) a stisknutí tlaítka LED svítí (ZAP) Ovládání KRF961 (stmíva) Funkce signalizaní LED: LED svítí: Výstup je aktivní LED nesvítí: Výstup je neaktivní Stisknutím tlaítka lze run pepínat stav výstupu: LED svítí (výstup je aktivní) a stisknutí tlaítka LED nesvítí (výstup VYP) LED nesvítí (výstup je VYP) a stisknutí tlaítka LED svítí (výstup 100%) Tlaítko na pístroji nelze používat pro stmívání. 86/102 Building Technologies Index
