ICR-280. Digitální diktafon. Návod k použití - 1 -

Transkript

1 ICR-280 Digitální diktafon Návod k použití

2 Poznámka: Pokud nebudete přístroj delší dobu používat, vypněte vypínač POWER. Nepoužívejte zařízení na extrémně horkých, studených ani prašných místech. Zabraňte pádu přístroje. Životnost baterie může být různá v závislosti od podmínek použití. Nabijte zařízení v následujících případech: * Zobrazí se logo a nápis: low battery. * Tlačítka jsou neaktivní. * Zařízení přestane fungovat standardním způsobem. * Zabraňte vniknutí vody nebo cizích předmětů do přístroje. Důležitá informace: přečtěte si a odložte návod před použitím přístroje, neneseme žádnou odpovědnost za poškození přístroje vyplývající z nedodržení pokynů tohoto návodu. Používejte přístroj jemně a zálohujte si soubory. Obsah tohoto návodu se může měnit pro poskytnutí lepších služeb. Právo na změnu technických údajů je vyhrazené bez předchozího upozornění. Pokud je aktuální nastavení a použití jiné od popisu v tomto návodu, navštivte web stránku naší společnosti pro nejnovější informace

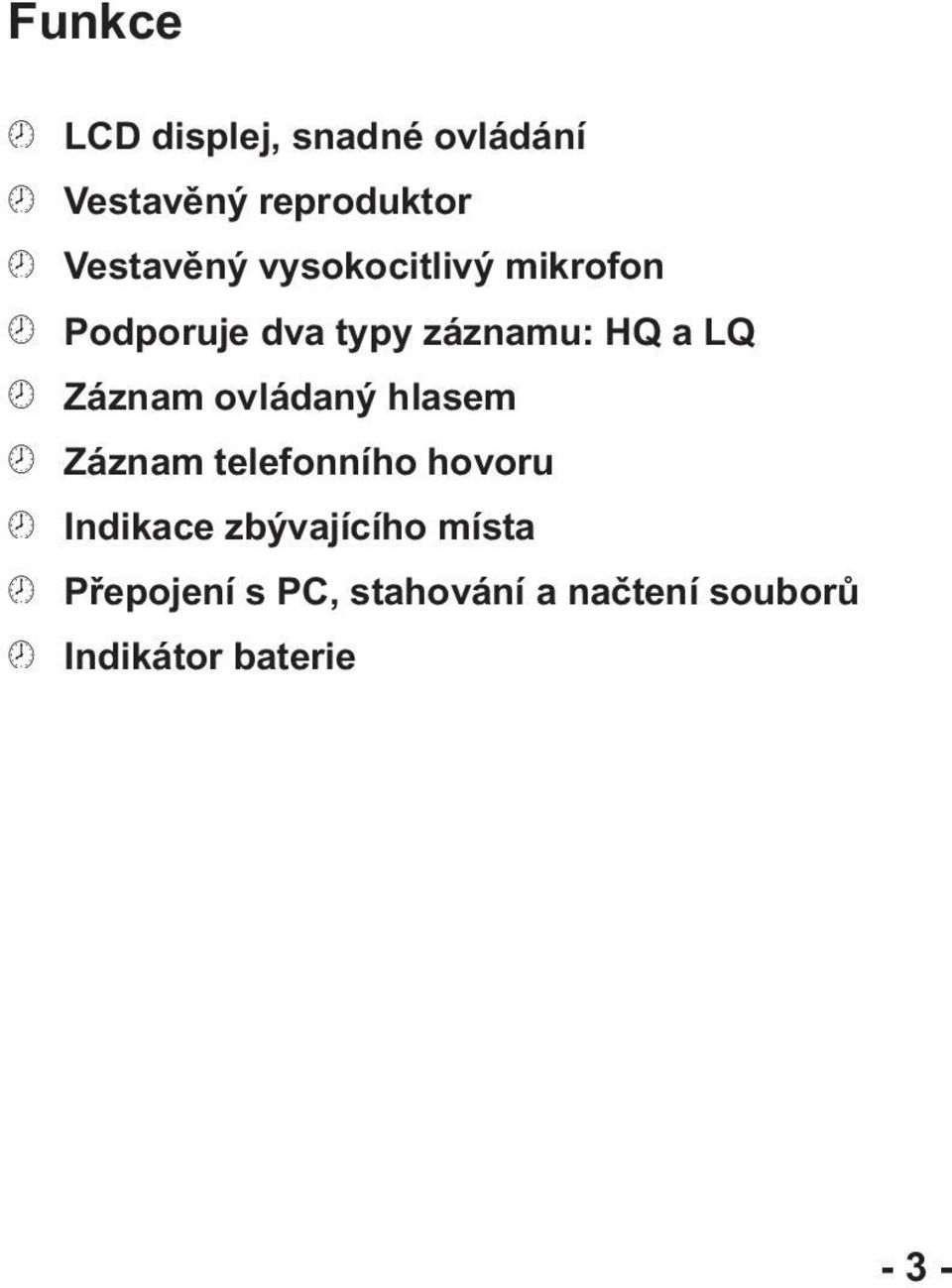

3 Funkce LCD displej, snadné ovládání Vestavěný reproduktor Vestavěný vysokocitlivý mikrofon Podporuje dva typy záznamu: HQ a LQ Záznam ovládaný hlasem Záznam telefonního hovoru Indikace zbývajícího místa Přepojení s PC, stahování a načtení souborů Indikátor baterie - 3 -

4 Ovládací prvky 1- Konektor sluchátek 2- Mic/Line-in kabel 3- Uzamčení 4- Odemčení 5- Kontrolka REC 6- LCD displej 7- Přehrávání/pozastavení/zastavení 8- Záznam/A-B opakování 9- Vestavěný mikrofon 10- USB rozhraní 11- M (MODE) 12- Hlasitost +/předchozí 13- Hlasitost -/následující 14- Režim opakování 15- EQ 16-Reproduktor 17- Kryt baterie - 4 -

5 Displej 1- Indikátor typu nahrávání 2- Indikátor baterie 3- Ikona MP3/WMA/DVR 4- Ikona desky 5- Indikátor hlasitosti 6- Přepínač hlasitosti 7- Indikátor opakování 8- LQ indikátor HQ indikátor 9- Ikona záznamu 10-Ikona opakování 11- EQ 12- Ikona vymazání 13- Číslo EQ výběru 14- Sekvenční číslo skladby 15- Indikátor doby - 5 -

6 Základní obsluha 1- Napájení Zařízení je napájení pomocí AAA baterie; obstarejte si prosím nabíjecí baterii s velikou kapacitou. Když zobrazí indikace stavu baterie, nabijte, nebo vyměňte baterii. 2- Zapnutí/vypnutí Zapnutí: krátce stiskněte tlačítko / k zapnutí přístroje, LCD displej zobrazí logo a otevře DVR režim. Vypnutí: stiskněte a podržte tlačítko /, dokud LCD displej nezobrazí OFF. Poznámka: pokud je přístroj zamčený tlačítkem LOCK, zobrazí se ikona uzamčení a zařízení se automaticky vypne. 3- Režimy Zařízení obsahuje 5 režimů: DVR režim, MP3 režim, ovládání hlasem, REC typ, režim zbývajícího místa. V režimu pozastavení nebo zastavení stisknutím M přepněte MP3 režim z DVR, z MP3 na záznam ovládaný hlasem, z nahrávání ovládaného hlasem na REC typ, z REC typu na režim zbývajícího místa

7 DVR režim 2.1. Nahrávání V jakémkoli režimu nebo stavu (kromě vypnutí), přepnutím REC na REC se zařízení přepne do režimu nahrávání, LCD zobrazí a ikonu záznamu, indikátor nahrávání svítí během nahrávání, zařízení začne nahrávat. Během nahrávání stisknutím tlačítka Přehrávání/pozastavení pozastavíte nahrávání, zobrazí se kruh a svítí. Ve stavu pozastavení stisknutím tlačítka Přehrávání/pozastavení pokračujte v nahrávání, zobrazí se kruh. Přepnutím REC na Stop zastavíte a uložíte nahrávku, jiné tlačítka nebudou reagovat Přehrávání nahraných souborů V režimu zastavení nebo pozastavení stisknutím tlačítka / spustíte přehrávání nahraných souborů. LCD zobrazí hlasitost, číslo skladby, indikátor času, úroveň baterie, EQ indikátor a indikátor rolující desky. Poznámka: Zařízení podporuje pouze soubory v IMA ADPCM a WAV formátu Pozastavení/zastavení/vypnutí 1) Pozastavení: v režimu přehrávání krátkým stisknutím tlačítka / pozastavte přehrávání. LCD zobrazí blikající desku. Opětovným stisknutím tlačítka / pokračujete v přehrávání. 2) Zastavení: v režimu přehrávání nebo pozastavení stisknutím a podržením tlačítka / na 2 sekundy přestane blikat kruh, poté tlačítko uvolněte pro otevření režimu zastavení

8 3) Vypnutí: v režimu přehrávání nebo pozastavení stiskněte a podržte tlačítko /, dokud LCD displej nezobrazí OFF. Uvolněte tlačítko pro vypnutí zařízení. Poznámka: v režimu pozastavení nebo zastavení se zařízení automaticky vypne, pokud neuskutečníte žádnou činnost 3 minuty. 2.4 Předchozí/následující soubor, FF/RW V režimu zastavení stiskněte krátce tlačítko - k přeskočení na předchozí soubor; krátkým stisknutím + přeskočíte na následující soubor. V režimu přehrávání stisknutím tlačítka - přeskočíte na předchozí soubor; stisknutím + přeskočíte na následující soubor; stiskněte a podržte + na FF, stiskněte a podržte - ve směru RW. 2.5 Nastavení hlasitosti Stiskněte a podržte tlačítko Mode, pod kruhem se zobrazí svíticí linka. Stisknutím a podržením + zvýšíte hlasitost, stisknutím a podržením snížíte hlasitost. Indikátor hlasitosti na LCD se měni podle toho. 2.6 A-B opakování Ve stavu přehrávání stiskněte jednou REP pro nastavení bodu opakování A, opětovným stisknutím REP nastavte konečný bod opakování B, LCD displej zobrazí AB, přístroj bude opakovaně přehrávat úsek mezi body A-B. Zrušení: 1) Stisknutím REP zrušíte AB opakované přehrávání, poté pokračuje přehrávání od bodu zrušení

9 2) Stisknutím Přehrávání/Pozastavení zrušte AB opakované přehrávání a pozastavíte přehrávání. 3) Stisknutím Přehrávání/Pozastavení zrušíte A-B opakované přehrávání a zastavíte přehrávání. 2.7 Režim opakovaného přehrávání Stisknutím a podržením REP zvolte režim opakovaného přehrávání: neopakovat, opakování jednoho, opakování všech. Když se zobrazí ikona neopakování na LCD displeji, je ve stavu neopakování přehrávání; také se zobrazí jako opakování jednoho souboru a všech, tyto tři režimy lze přepínat. 2.8 Smazání souborů A. Smazání jednoho V režimu zastavení stiskněte a podržte tlačítko EQ pro otevření režimu vymazání. Poté LCD displej zobrazí DELETE a ONE a indikátor bude blikat pro potvrzení. Opětovným stisknutím tlačítka smažete aktuální soubor. Pokud stisknete jiné tlačítko kromě PLAY a EQ nebo neuskutečníte žádnou činnost do 5 sekund, zařízení neuskuteční vymazání a vrátí se do režimu zastavení. B. Smazání všech V režimu zastavení stisknutím a podržením EQ otevřete režim vymazání. Poté LCD displej zobrazí DELETE a ONE a bude blikat kontrolka pro potvrzení, krátce stiskněte tlačítko EQ, LCD zobrazí balikající ALL a čeká na potvrzení. Opětovným stisknutím tlačítka smažete aktuální soubor. Pokud stisknete jiná tlačítka kromě PLAY a EQ nebo neuskutečníte žádnou činnost do 5 sekund, zařízení uskuteční smazání a vrátí se do režimu zastavení. Poznámka: toto zařízení podporuje pouze WAV soubory v IMA ADPCM formátu

10 2.9 Indikace času nahraných souborů 1. Indikace času v režimu zastavení DVR V režimu zastavení DVR je zobrazený celkový čas aktuálně nahraných souborů. Pokud je délka nahrávky méně než 1 hodina, čas se zobrazí jako (minuty; sekundy) na pravé straně pořadí skladby, pokud více než 1 hodinu, zobrazí se jako (hodiny; minuty); zatím bliká :, například 01:34 pod skladbou indikuje, že celý čas nahrávky je 1 hodina 34 minut. 2. Indikce času přehrávání DVR nahraných souborů Soubory nahrané v zařízení, kterých délka je kratší než 1 hodina, jsou standardně zobrazené jako (minuty; sekundy), pokud je délka více než 1 hodina, čas přesahující 1 hodinu během přehrávání, čas aktuálního souboru se zobrazí jako (hodiny; minuty), : bliká Konverze REC souborů do WAV formátu Soubory formátu REC lze konvertovat do WAV formátu přes softvér z instalačního CD dodaného se zařízením

11 1). Otevřete a spusťte sound converter, klikněte na open. 2). Zvolte REC soubory, které chcete konvertovat. 3). Klikněte na convert a spusťte konverzi. Softvér může také přehrávat WAV a Mp3 soubory. Poznámka: Číslo souboru je přiřazené podle typu souborů; soubory nahrané přes HP, SP jsou v pořadí za soubory nahranými v LP. V pořadí stejných typů souborů, pokud chybí soubor v pořadí, nový nahraný soubor se nahraje na toto místo. Proto si můžete všimnout rozdíly mezi názvy souborů a pořadím souborů. Například, pokud nahráváte přes HP, nahraný soubor bude přidaný na konec seznamu souborů nahraných přes HP; pokud nahráváte přes LP, nahraný soubor bude umístěný na konec seznamu souborů nahraných přes LP. Přístroj podporuje 199 souborů, pokud přesáhne 199, vytvořte prosím nový adresář, přesuňte předchozí soubory do nového adresáře, poté pokračujte v nahrávání. 3.1 MP3 režim V režimu zastavení nebo pozastavení stisknutím tlačítka / spustíte aktuální soubor. Poznámka: Zařízení může přehrávat soubory v MP3 (3-tí vrstva MPEG1, MPEG2, MPEG3, MPEG2.5) a WMA formát. 3.2 Pozastavení/zastavení/vypnutí Pozastavení: v režimu přehrávání krátce stiskněte tlačítko / k aktivaci režimu pozastavení. Indikátor kruhu bliká na LCD. Opětovným stisknutím tlačítka / pokračujte v přehrávání. Zastavení: v režimu přehrávání nebo pozastavení stiskněte a podržte tlačítko / na přibližně 2 sekundy, indikátor kruhu přestane blikat. Poté tlačítko uvolněte pro návrat do režimu zastavení. V režimu zastavení bude celková délka souboru zobrazená pod číslem skladby

12 Vypnutí: v režimu přehrávání, pozastavení nebo zastavení stiskněte a podržte tlačítko /, dokud displej nezobrazí OFF. Poté tlačítko uvolněte, zařízení se vypne. Poznámka: v režimu pozastavení nebo zastavení se zařízení automaticky vypne, pokud neuskutečníte žádnou činnost 3 minuty. 3.3 Předchozí/následující soubor, FF/RW V režimu přehrávání stiskněte krátce tlačítko - k přeskočení na předchozí soubor; krátkým stisknutím + přeskočíte na následující soubor. V režimu přehrávání stisknutím - přeskočte na předchozí soubor; stisknutím + projdete na následující soubor; stiskněte a podržte + směrem na FF, stiskněte a podržte - směrem na RW. 3.4 Nastavení hlasitosti Stisknutím a podržením Mode se zobrazí svítící řádek pod ikonou kruhu na LCD. Stisknutím a podržením + zvyšte hlasitost, stisknutím a podržením snižte hlasitost. Podle toho se mění i indikátor hlasitosti na LCD. 3.5 Volba EQ režimu Krátkým stisknutím tlačítka EQ zvolte EQ režimy 1-7, které jsou NATURAL, ROCK, POP, CLASSIC, SOFT, JAZZ a DBB efekt

13 3.6 Volba režimu opakování Krátce stiskněte tlačítko REP pro výběr režimu opakovaného přehrávání: bez opakování, opakování jedné a opakování všech skladeb. Pokud zvolíte opakování jedné nebo všech skladeb, LCD zobrazí. 3.7 Smazání souborů A. Smazání jedné skladby V režimu zastavení stiskněte a podržte EQ pro otevření režimu vymazání. Poté LCD displej zobrazí DELETE a ONE a indikátor bliká pro potvrzení. Opětovným stisknutím tlačítka smažte aktuální soubor. Pokud stisknete jiné tlačítka kromě PLAY a EQ nebo neuskutečníte žádnou činnost do 5 sekund, přístroj uskuteční smazání a vrátí se do režimu zastavení. B. Smazání všech skladeb V režimu zastavení stiskněte a podržte EQ pro otevření režimu smazání. LCD displej zobrazí DELETE a ONE a indikátor bude blikat pro potvrzení, krátce stiskněte opět tlačítko EQ, LCD zobrazí a bliká ALL. Opětovným stisknutím tlačítka smažete aktuální soubor. Pokud stisknete jiné tlačítko kromě PLAY a EQ nebo neuskutečníte žádnou činnost do 5 sekund, přístroj uskuteční smazání a vrátí se do režimu zastavení. Poznámka: toto zařízení může přehrávat MP3 (MPEG1, 2, 2.5 vrstvu 3) a WMA formát souborů, MP3 režim, DVR režim a režim kontroly zbývající kapacity. V režimu zastavení: stiskněte krátce MODE, DVR režim se přepne na MP3 režim a MP3 režim se přepne na DVR režim & režim kontroly zbývající kapacity

14 4. Typ nahrávání V režimu REC typu, stiskněte + nebo - zvolte (HQ/HP) nebo (LQ/LP), při použití HQ/HP, soubory budou ve vysoké kvalitě, při použití LQ/LP máte možnost delší nahrávky. 4.1 Vysoko-kvalitní nahrávání (HQ) a nahrávání při nízké kvalitě (LQ) Zařízení má dva režimy nahrávání: vysoko-kvalitní a s nízkou kvalitou. Poznámka: V režimu REC, ikona HQ/LQ indikuje formát nahrávaných souborů; v DVR režimu ikona HQ/ LQ indikuje formát aktuálně nahrávaných souborů. Když nahráváte přes HQ/HP, formát souborů bude WAV, nahraných přes LQ/LP budou soubory ve REC formátu. 5. Hlasem řízené nahrávání: zapnutí/vypnutí Ve stavu hlasem řízeného nahrávání stiskněte + nebo - pro výběr OFF (vypnuté) nebo ON (zapnuté). Pokud zvolíte ON, REC typ HP, znamená, že ste zvolili formát WAV v režimu hlasem řízeného nahrávání; pokud zvolíte ON, REC typ LP, znamená to, že ste zvolili formát REC (ACT) během použití hlasem řízeného nahrávání. Ve stavu ON, pokud zařízení nezachytí žádný zvuk, nahrávání se pozastaví, v nahrávání pokračuje po zaznamenání hlasu. 6. Kontrola zbývající doby nahrávání V režimu kontroly zbývající doby LCD zobrazí zbývající dobu. Pokud zbývající doba nepřesáhne 9999 minut, minuty budou použité jako jednotka času, například, zbývající doba je 123 minut, zobrazí se jako: 0123, jednotka (M). Pokud zbývající doba přesáhne 9999 minut, hodiny budou použité jako jednotka času, například zbývající doba je minut, zobrazí se: 206 h, jednotka (hod.)

15

16 Instalace je dokončená 2). Připojení k PC Připojte MP3 přehrávač k PC pomocí USB kabelu. Stiskněte / když je MP3 přehrávač zapnutý, zobrazí se okno zobrazující nový hadvér, poté systém automaticky nainstaluje program. Poté se zobrazí ikona vyměnitelného disku (viz následující) v okně My computer s PC---- na LCD displeji

17 3). Načtení/stažení souborů Pokud je program správně nainstalovaný, MP3 přehrávač sám je jako vyměnitelný disk po připojení k PC. Proto přesun souborů funguje stejně jako u standardního disku. Poznámka: a. Neodpojujte MP3 přehrávač během procesu načtení nebo stahování souborů; v opačném případě to může způsobit závadu přístroje z důvodu poškození programu. Viz Odstranění možných problémů. b. Pokud chcete odpojit MP3 přehrávač od USB portu PC, zobrazí se jako PC----- na LCD. Pokud LCD bliká s USB-SA nebo USB-rd, znamená to, že se přesouvají data. Odpojte MP3 přehrávač po zobrazení PC Speciální poznámka: Standardní odinstalování USB zařízení je vyžadované ve Windows 2000 nebo Windows XP; v opačném případě může dojít k poškození nebo ztrátě dat přehrávače. Kroky jsou následující: a. Dvakrát klikněte na ikonu Unplug or Eject Hardware ve spodním pravm rohu PC, viz následující:

18 b. Klikněte na Stop v rozbalovacím okně. Viz následující obrázek vlevo. c. Klikněte na OK v rozbalovacím okně. Viz následující obrázek vpravo. d. Klikněte na OK v rozbalovacím okně. Viz následující obrázek. Poté můžete odpojit MP3 přehrávač od USB portu. 4). Aktualizace/obnova softvéru Softvér není nutné aktualizovat, pokud přehrávač funguje správně. A. Připojte MP3 k PC

19 B. Stisknutím / pokud je MP3 ve stavu zapnutí, poté se zobrazí ikona Removable Disk v okne My Computer, Viz obrázek a. C. Kroky: Start>Program>SigmaTel MSCN Audio Player>SigmaTel MSCN Firmware Download, viz obrázek b. a b Poté se rozbalí okno jako na obrázku c. Pokud se obě okna zavřou automaticky, okno aktualizace softvéru se rozbalí jako na obrázku d

20 c d Poznámka: pokud chcete formátovat data během aktualizace, je nutné zvolit Format Data Area. Systém rozbalí okno jako v následujícím obrázku. Pokud chcete formátovat datovou oblast, klikněte na Yes

21 D. Klikněte na tlačítko Start a spusťte aktualizační softvér: E. Po aktualizaci klikněte na tlačítko Close. 5) Formátování MP3 přehrávače A. Stiskněte / po připojení přehrávače k PC. B. Klikněte na Removable Disk pravým tlačítkem myši a zvolte Format z menu, viz obrázek vlevo: C. Rozbalí se okno formátování, viz obrázek výše

22 D. Klikněte na Start v okně formátování. Poté klikněte na tlačítko OK v rozbalovacím okně a spusťte formátování MP3 paměti

23 E. Po formátování klikněte na OK v zobrazeném okně. g p 6) Odinstalování programu A. Odpojte přehrávač od PC. B. Podle následujícího obrázku klikněte na Start>Program>SigmaTel MSCN Audio Player>Uninstall, nebo Control Panel>Explorer

24 Ihned se rozbalí následující rozbalovací okno. Klikněte na Cancel, pokud chcete zrušit činnost, v opačném případě následující: Zobrazí se okno konverzace. Klikněte na OK pro spuštění smazání programu, poté se zobrazí následující okno

25 Poznámka: Tento program může bránit instalaci programů jiných MP3 produktů. Stáhněte program manuálně pod manažéra zařízení nebo se podívejte na technickou podporu naší společnosti. Kroky pro manuální stahování programu: A. Pod Windows 2000/XP, klikněte pravým tlačítkem na My computer>properties> Hardware> Device Manager. Viz následující obrázek vlevo. Dvakrát klikněte na Player Recovery Device Class>Player Recovery Device, uvidíte následující:

26 Klikněte na Driver>Update Driver rozbalí se následující okno

27 Klikněte na NEXT na každém následujícím zobrazeném okně

28 B. Pod Windows 98/ME, klikněte tlačítkem na My computer>properties> Device Manager pro kontrolu, zda je Player Recovery Device ve správci zařízení, viz následujícící obrázek. Klikněte na Player Recovery Device Class>Player Recovery Device, uvidíte následující: Klikněte na Driving Program následovně:

29 Klikněte na Driver>Update Driver

30 Instalace je dokončená

31 Odstranění možných problémů 1. Proč nelze přehrávat některé MP3 soubory? Standardní MP3 obsahují: skladby ve vrstvě 3 MPEG 1, vrstvu 3 MPEG 2 a vrstvu 3 MPEG 2.5. V opačném případě nebudou přehrávané, dokud se netransformují příslušným softvérem. 2. Proč zobrazená velikost neodpovídá obrázku v záložce? Softvér v MP3 přehrávači zabírá malou část paměti. 3. O WAV formátu Toto řešení podporuje WAV soubory IMA ADPCM formátu. Pokud chcete ukládat WAV soubory nebo jiné formáty v tomto přehrávači, vytvořte nový adresář a uložte WAV soubory. Neukládejte WAV soubory do jiných adresářů kořenového adresáře mobilního disku a adresáře VOICE, v opačném případě se může přehrávač vypnout při přehrávání WAV souborů. 4. Co může způsobit, že MP3 přehrávač funguje pomalu? Častým použitím nebo smazáním souborů vytváříte fragmenty v paměti, jako jsou fragmenty na pevném disku, což může způsobit pomalý provoz přehrávače. 5. Proč se může poškodit program MP3 přehrávače? Toto je způsobené nesprávnou obsluhou. Viz Aktualizace/obnova softvéru. 6. Proč MP3 nepřehrává normálně, nebo se vypne? Může to být způsobené nesprávnou obsluhou, vyjměte a vložte baterii, poté by zařízení mělo fungovat správně. 7. Proč nelze zapnout přehrávač? Je to z důvodu vybité baterie a je nutné nabít nebo použít novou baterii

32 Technické údaje Doba záznamu: 133 hodin v LQ/LP, 8 hodin v HQ/HP (softvér v zařízení obsazuje malé množství místa, proto bude přesný čas o něco kratší.) Rozměry: 115 mm x 20 mm x 14 mm Hmotnost: 24.6 g (bez baterie) Zdroj napájení: 1 x DC 1.5V AAA alkalická baterie Paměťové médium: vestavěná flash paměť Mikrofon: vestavěný kapacitorový MIC Vstup: vestavěný MIC Výstup: dvoukanálové sluchátka, nad 8 ohmů. Podmínky použití: 0-40 C Základní příslušenství: návod k obsluze (včetně záručního listu), USB kabel, řemínek na krk, instalační CD, Line-in kabel. Pro podrobnější informace navštivte prosím naši webstránku

33 Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. NAY a.s. Tuhovská Bratislava tel.: +421/(2)/ fax.: +421/(2)/
