Stručný popis vlastností programu Nortns 3.0.

Transkript

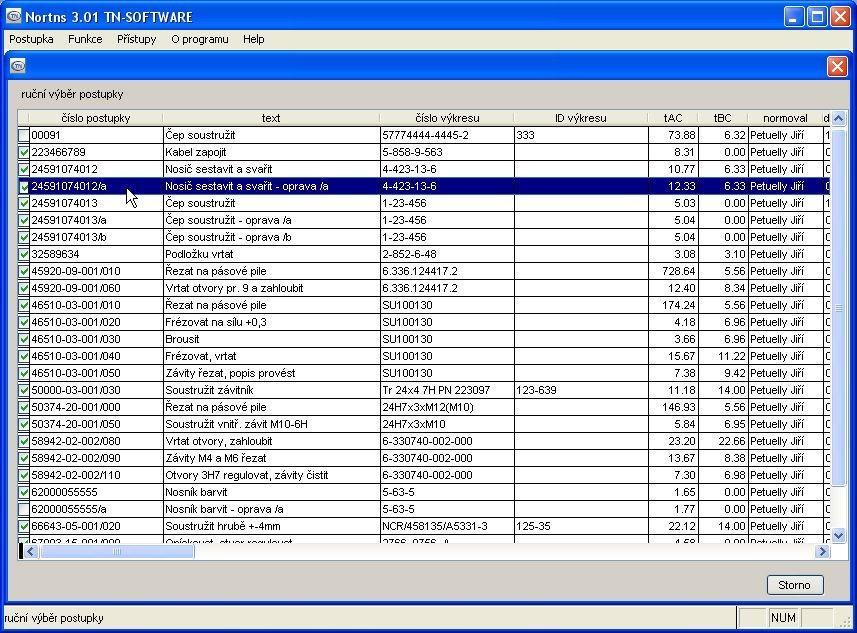

1 Stručný popis vlastností programu Nortns 3.0. Tento text obsahuje stručné popisy základních obrazovek programu a práci s nimi. Nejvhodnější způsob, jak se důkladně seznámit se všemi vlastnostmi programu je školení, které si může zájemce zdarma objednat. Program mimo vlastního normování umožňuje pro třískové obrábění určit a optimalizovat řezné podmínky obrábění vhodné jak pro klasické, tak CNC stroje. Od začátku roku 2007 je využíván na katedře technologie obrábění Západočeské univerzity v Plzni jako učební pomůcka. Toto je vstupní obrazovka programu. Program umožňuje vytvoření postupky, její pozdější opravu či prohlídku, umožňuje držet kompletní historii oprav, postupky tisknout nebo exportovat. Je možné propojení s libovolným jiným programem (TPV apod.). V programu je dále řada doprovodných funkcí (viz. menu Funkce) a nápověda programu (viz. tlačítko Help).

2 Toto je hlavička postupky: Číslo postupky může obsahovat až 40 libovolných znaků (písmena, číslice atd.). Ostatní položky není nutno vyplňovat, ale podle všech položek lze později postupky vyhledávat a třídit. Ke každé postupce lze přilinkovat soubory výkresu a postupu. Tyto lze při práci s postupkou kdykoliv vyvolat (viz. tlačítka Výkres a Postup vlevo nahoře). Nastavení prohlížečů je možné v menu Funkce/Cesty, prohlížeče. Program pracuje s časem tac (čas jednotkové práce) a s časem tbc (čas dávkové práce). Pro přepočet minut na koruny lze použít soubor tříd. Nastavení souboru je v menu Funkce/Třídy a není nikterak omezeno. Je automaticky zaznamenáván autor a datum pořízení a opravy postupky. Nastavení je v menu Funkce/Hesla. Ke každé položce programu existuje krátká nápověda na spodní liště programu nebo lze tento text vyvolat u položky najetím myši na položku.

3 Takto vypadá obsah postupky. Každý řádek lze vytvořit čtyřmi způsoby (viz. tlačítka vpravo dole) Pomocí vestavěných normativů (tlačítko ta). Výběrem z knihovny dávkových časů (tlačítko tb) knihovnu lze libovolně doplňovat. Ručním zápisem (tlačítko Ruční zápis). Přidáním řádků z libovolné existující postupky (tlačítko Přidávání). Velmi vhodné pro využití vzorových postupek, což značně zrychluje a zpřesňuje práci. Nastavení kc - koeficientu směnového času - implicitní hodnotu kc a přírůstek lze nastavit v menu Funkce/Kc.. Každý řádek postupky lze opravit nyní i kdykoliv později (tlačítko Opravit), normativ se zobrazí přesně tak, jak byl nastaven v okamžiku normování. Stačí provést úpravu a uložit. Spojením možnosti přidávání řádků z libovolné postupky a opravy řádků postupky je vytvořen nástroj pro progresivní tvorbu postupek na porovnatelné výrobky. Např. je-li již vytvořena postupka na nějaký složitý sled operací, není potřeba při tvorbě postupky na podobný výrobek ji tvořit pracně celou znova, ale lze přidat řádky z této postupky a postupně je procházet a pouze opravovat odlišnosti!!! Výhody

4 možnosti tohoto postupu jsou vynikající: 1. je dán sled operací, není jej potřeba znovu určovat. 2. pro každou operaci je již dán normativ a jeho nastavení, úprava je velmi jednoduchá. 3. je záruka, že nově vytvořená postupka používá shodné a hlavně shodně nastavené normativy, což umožňuje i méně zkušenému pracovníkovi vytvořit kvalitní postupku. 4. obě postupky jsou porovnatelné, což v normovačské praxi bývá velmi řídký úkaz. Tlačítka Opa a Opi umožňují přímý vstup do již použitého normativu, který se potom zobrazí naplněný buď aktuálními nebo implicitními daty. Výhodné je to při normování opakujících se činností za použití jednoho normativu, kdy není nutno složitě procházet celé menu a normativ celý vyplňovat. Lze to demonstrovat na příkladu svařování, kdy znormuji jeden svar a poté se vracím pomocí Opa do téhož normativu, kde měním např. jen délku a počet svarů. Výhody této možnosti: úspora času a naprosto shodné nastavení normativu bez přemýšlení.

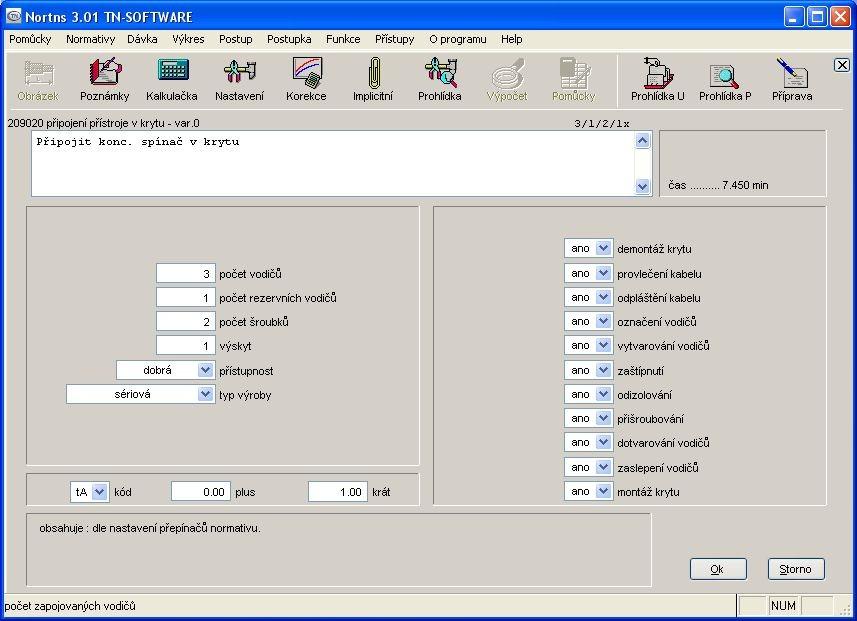

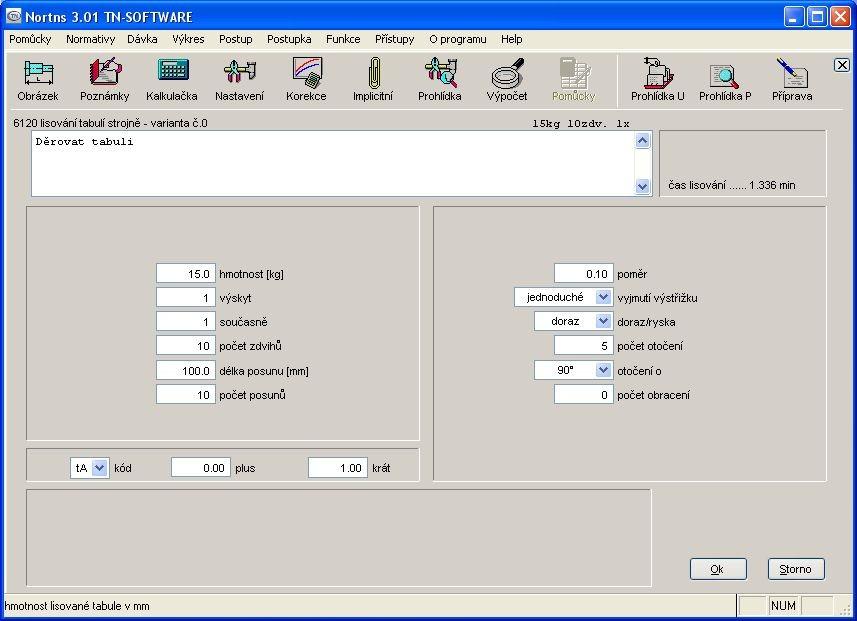

5 Toto je příklad jednoduchého normativu - zámečnické práce (manipulace s materiálem ruční) Normativy se zobrazují již naplněné daty, stačí pouze některé položky opravit a je znormováno. Předplnění položek normativu lze provést tlačítkem Implicitní (vždy pro aktuální položku) - takto si každý uživatel může předplnit normativy podle svých zvyklostí, což značně zrychlí práci s normativy. V praxi potom stačí vyplnňovat položky, které se mění. Ostatní zůstávají shodné. V každém normativu je k dispozici řada pomocných funkcí (viz. horní lišta s tlačítky). Pokud je před položkou tlačítko ««, lze jím vyvolat některý z pomocných výpočtů. Uživatel má možnost zápisu individuelních poznámek ke každému normativu do poznámkového bloku (viz. tlačítko Poznámky).

6 A nyní to nejdůležitější - adaptabilita a variantnost normativů. Kdykoliv může nastat situace, kdy čas generovaný normativem přestane vyhovovat (např. se změní poměry na pracovišti, dojde ke změně technologie ap.). V tomto případě je k dispozici v programu nástroj měnící výpočet normativu tak, aby generovaný čas vyhovoval potřebám uživatele. Jak změnit průběh výpočtu některé funkce normativu? Je nutno vybrat 2 rozhodující hodnoty v rozsahu normativu a zapsat si generované časy (viz. obrázek). Tyto lze potom zadat v nástroji umožňujícím výpočet korekčních koeficientů (viz. tlačítko Nastavení) a současně zadat časy požadované. Výsledkem je pár korekčních koeficientů, které podle vzorce: koeficient [+] + [fce] x koeficient [x] tj. -0,1 + fce x 2 umožní požadovaný průběh výpočtu. U tohoto jednoduchého normativu je jedna funkce a tu je možno korigovat jedním párem koeficientů. U normativů složitější konstrukce je k dispozici řada funkcí a přepínačů, kterými je možno korigovat a tak kvalifikovaně přizpůsobit normativ svým potřebám. Takto lze tedy vysvětlit adaptabilitu normativů - jak přizpůsobit libovolný normativ svým potřebám.

7 Aby bylo možno provozovat jeden normativ ve více variantách (viz. předcházející úpravy normativů), je zde každý k dispozici minimálně 10x (u nejsložitějších až 99x). Tyto varianty normativu lze libovolně přednastavit, lze přepsat i texty zobrazující se v menu a takto je potom používat. Takto lze tedy normativy přizpůsobit potřebám uživatele, případně i vytvářet normativy pro činnosti, pro které nebyly primárně určeny. Pozn.: Jednotlivé texty v menu (druhou úrovní počínaje a předposlední úrovní konče) lze přepsat v menu Funkce/Menu. Texty poslední úrovně (tj. názvy jednotlivých variant) lze přepsat v každém normativu (viz. tlačítko nastavení v jednotlivých normativech).

8 Jak vytvářet historii oprav postupek: Postup je velice jednoduchý. Postupku zkopírujeme pod novým názvem, který je tvořen původním číslem postupky a indexem. Je to shodný postup, který se běžně ve firmách využívá při změnách ve výkresech. Např. původní postupka má označení a opravená má /a, kde /a značí první opravu. Při opravě této postupky se v opravovaných operacích v textu operace uvede důvod opravy apod.. Kopie sebou nese popis opravy, autora a datum opravy.

9 Pomocné funkce programu Nortns (menu Funkce). Tisk, export, import 1. sestava jedné postupky podle určeného schematu (je k dispozici 49 různých schemat, podle kterých se sestava vytváří) 2. sestava hlaviček postupek podle určeného schematu (je k dispozici 49 různých schemat, podle kterých se sestava vytváří) 3. výstup sestav je na tiskárnu, do textového nebo databázového souboru (nortns\tisk) 4. schemata lze libovolně editovat 5. editace parametrů tisku Zálohování - zálohování programu Nortns do zvoleného adresáře Barvy - nastavení barevného zobrazení programu (10 schemat) Hesla - heslo, jméno a příjmení, priorita přístupu kc - nastavení koeficientu směnového času a jeho přírůstku Třídy - nastavení označení tříd a jejich koeficientů Cesty, prohlížeče - nastavení cest k souborům výkresů a postupů a jejich prohlížečů Menu normativů editace textů v menu normativů Zobrazení - nastavení pro zobrazení programu na obrazovce. Sdílení volba síťového nebo lokálního režimu. Změnové řízení - slouží pro správu změnového řízení programu.

10 Popis jednotlivých typů normativů. mechanizované práce ruční - jednoduchá obsluha, větší možnosti nastavení, možnost přednastavení implicitních hodnot u jednotlivých přepínačů normativu, což zjednoduší obsluhu. Normativy nerozlišují, zda je strojek elektrický, pneumatický nebo jiný, protože to si může zohlednit uživatel dle potřeby nastavením korekcí v jednotlivých variantách normativu, které si také příslušně pojmenuje.

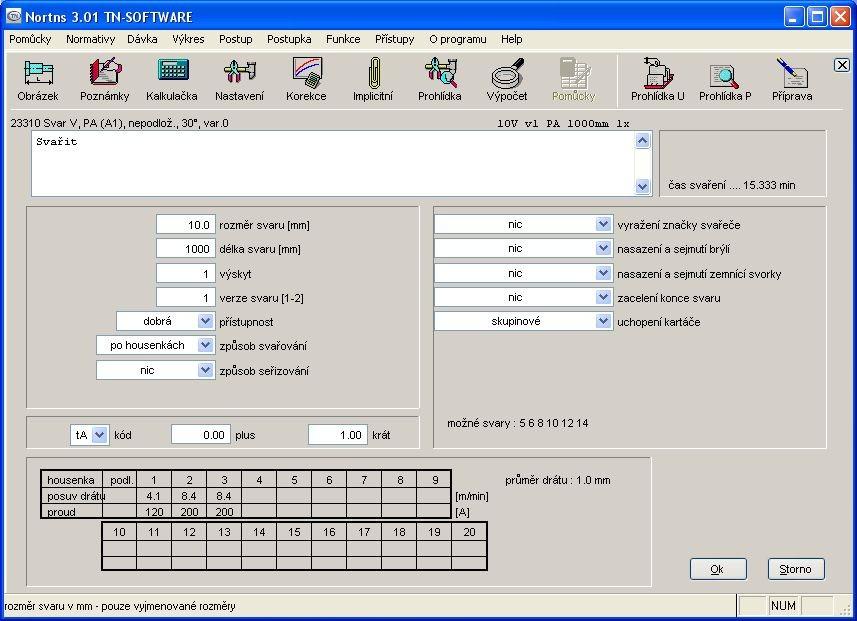

11 svařování a pájení - v nornativech svařování jsou parametry nastaveny dle CNN normativů s tím, že se dají kompletně změnit. Tyto typy normativů disponují také detailním výpočtem (viz. tlačítko Výpočet). svařování v ochranné atmosféře - určen pro libovolné složení ochranné atmosféry, protože lze libovolně nastavit parametry svařování. Totéž platí i pod tavidlem. Pro každý rozměr svaru může být až 9 verzí tohoto svaru, lišící se průměrem drátu, počtem a rozložením hmotnosti housenek. Lze předělat stávající parametry svarů, vytvářet nové verze i nové rozměry svarů.zadávání proudů je jen pro informaci o nutnosti obsluhy stroje při přechodu na další housenku. Ruční způsob rozlišuje svařování po svarech nebo po housenkách. svařování elektrodou - určeny pro libovolné druhy elektrod, protože lze nastavit dobu odtavení použitých elektrod pro každou verzi svaru individuelně. Pro každý rozměr svaru může být až 9 verzí tohoto svaru, lišící se použitými elektrodami, počtem a rozložením housenek. Lze předělat stávající parametry svarů, vytvářet nové verze i nové rozměry svarů. Rozlišuje se svařování po svarech nebo po housenkách. Stehování je jen specielní případ svařování. U každého typu svaru lze např. nastavit jednu variantu jen pro stehování. Pomocné svářečské práce.

12 povrchové úpravy - jednoduchá obsluha, větší možnosti nastavení. Obsahují i normativy pro přípravu povrchu, manipulaci a pomocné práce s díly.

13 dělení materiálu - normativy pro stříhání a řezání jsou velmi detailně zpracované včetně kompletní manipulace s materiálem. Lze je detailně přednastavit pro libovolný typ stroje a uspořádání pracoviště. Vlastní použití normativů je potom velmi jednoduché. Tyto typy normativů disponují také detailním výpočtem (viz. tlačítko Výpočet). Normativy nerozlišují typ stroje, protože to si zohlední uživatel dle potřeby nastavením korekcí v jednotlivých variantách normativu, které si také příslušně pojmenuje. Do dělení patří i řezání kyslíkem a plasmou, které disponuje obdobnými možnostmi nastavení.

14 strojní práce - normativy jsou velmi detailně zpracované včetně kompletní manipulace s materiálem. Lze je detailně přednastavit pro libovolný typ stroje a uspořádání pracoviště. Vlastní použití normativů je potom velmi jednoduché. Tyto typy normativů disponují také detailním výpočtem (viz. tlačítko Výpočet). Normativy nerozlišují typ stroje, protože to si zohlední uživatel dle potřeby nastavením korekcí v jednotlivých variantách normativu, které si také příslušně pojmenuje.

15 elektromontážní práce obsahují velké množství normativů s jednoduchou obsluhou, mají detailní možnost přednastavení.

16 třískové obrábění obecně - každý normativ je schopen pracovat ve 3 verzích podle způsobu zadávání dat. verze základní (používají se, když technolog zná řezné podmínky). 1. verze Z - zadávají se řezné podmínky (otáčky, posuv, počet třísek) 2. verze L - zadávají se řezné podmínky (řezná rychlost, posuv, počet třísek) verze rozšířená tj. verze R - je schopna podle použitého stroje, nástroje a materiálu sama určit řezné podmínky při optimalizaci na nejkratší čas celé operace tj. včetně obsluhy stroje s tím, že otáčky, posuv a výkon odpovídají zvolenému stroji a nástroj pracuje v rozsahu daném jeho aplikační oblastí. Případnou malou tuhost upnutí (např. dlouhý obrobek nelze podepřít lunetou), přílišné vyložení nástroje (např. dlouhá vyvrtávací tyč v hluboké díře) lze omezit velikostí maximální tangenciální složky řezné síly (nebo kroutícího momentu u vrtání, frézování). Pro svou činnost tato verze používá: 1. Soubor strojů - sada otáček, sada posuvů (lze 5 sad), výkon stroje. Není nutno při větším počtu strojů ve firmě je všechny vytvářet, stačí zástupci skupin podobných strojů. Ostatní parametry jsou pouze pro případné úpravy výpočtu obsluhy stroje. 2. Soubor nástrojů - vymezení aplikační oblasti nástroje dle katalogu výrobce břitové destičky + několik dalších parametrů (poloměr břitu pro výpočet jakosti povrchu, úhel nastavení pro výpočet průřezu třísky). Není nutno je všechny vytvářet, stačí zástupci skupin podobných nástrojů. Se souborem nástrojů souvisí soubor tabulek řezných rychlostí, které doplňují alplikační oblast každého nástroje o řezné rychlosti.

17 3. Soubor materiálů - lze jej libovolně měnit a doplňovat, slouží pouze jako pomůcka pro určení obrobitelnosti a pevnosti materiálu. Detailní popis výpočtu pro základní a rozšířenou verzi je uveden v nápovědě k programu na začátku každého normativu. Nesporné výhody verze R - vypočítané otáčky a posuv na stroji existují, není překročen výkon stroje, nástroj pracuje v aplikační oblasti doporučené výrobcem. Při případných sporech jsou toto velmi pádné argumenty. Normativy obrábění jsou rozděleny podle typu obrábění (soustružení - nožem, vrtání - vrtákem,výhrubníkem, výstružníkem atd.) a teprve v těchto skupinách jsou členěny dle stroje. Broušení - normativy broušení používají jiný způsob výpočtu řezných podmínek, založený na vzorovém příkladu pro každý nástroj, kde je potom proveden přepočet na konkrétní podmínky pomocí empirických vztahů.
