1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

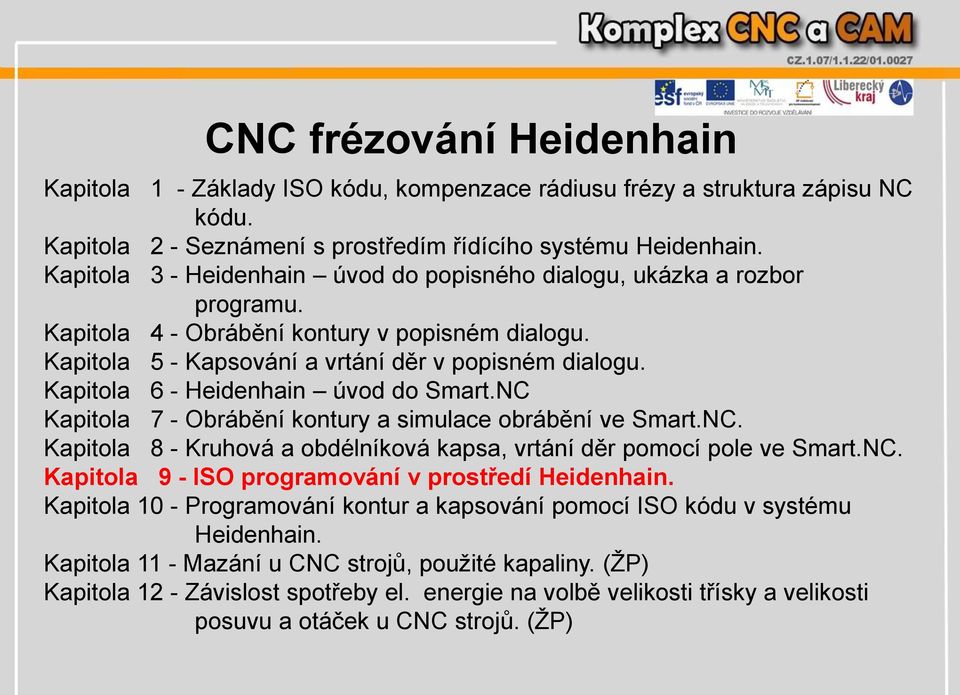

2 CNC frézování Heidenhain Kapitola 1 - Základy ISO kódu, kompenzace rádiusu frézy a struktura zápisu NC kódu. Kapitola 2 - Seznámení s prostředím řídícího systému Heidenhain. Kapitola 3 - Heidenhain úvod do popisného dialogu, ukázka a rozbor programu. Kapitola 4 - Obrábění kontury v popisném dialogu. Kapitola 5 - Kapsování a vrtání děr v popisném dialogu. Kapitola 6 - Heidenhain úvod do Smart.NC Kapitola 7 - Obrábění kontury a simulace obrábění ve Smart.NC. Kapitola 8 - Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Kapitola 9 - ISO programování v prostředí Heidenhain. Kapitola 10 - Programování kontur a kapsování pomocí ISO kódu v systému Heidenhain. Kapitola 11 - Mazání u CNC strojů, použité kapaliny. (ŽP) Kapitola 12 - Závislost spotřeby el. energie na volbě velikosti třísky a velikosti posuvu a otáček u CNC strojů. (ŽP)

3 KAPITOLA 9 ISO programování v prostředí Heidenhain. Vytvoření nového souboru pro programování v ISO kódu Ukázka a rozbor programu Základní nastavení nástrojů Simulace programu a její nastavení

4 Program manažer a vytvoření nového souboru Vytváření nového souboru či editace stávajících se provádí v režimu Edit, následným stiskem tlačítka Volba a mazání programů/souborů Externí přenos dat

5 Vytvoření nového souboru 1/2 - zadání názvu DŮLEŽITÉ: VŽDY JE NUTNÉ ZADAT PŘÍPONU SOUBORU. Pro ISO kód se jedná o příponu i např. pokus.i

6 Vytvoření nového souboru 2/2 volba jednotek

7 Nový soubor založen, automatické přepnutí do režimu Edit Nyní je potřeba zadat hlavní osu stroje. např. rovina G17 odpovídá klasickému rozložení 3 osé frézky.

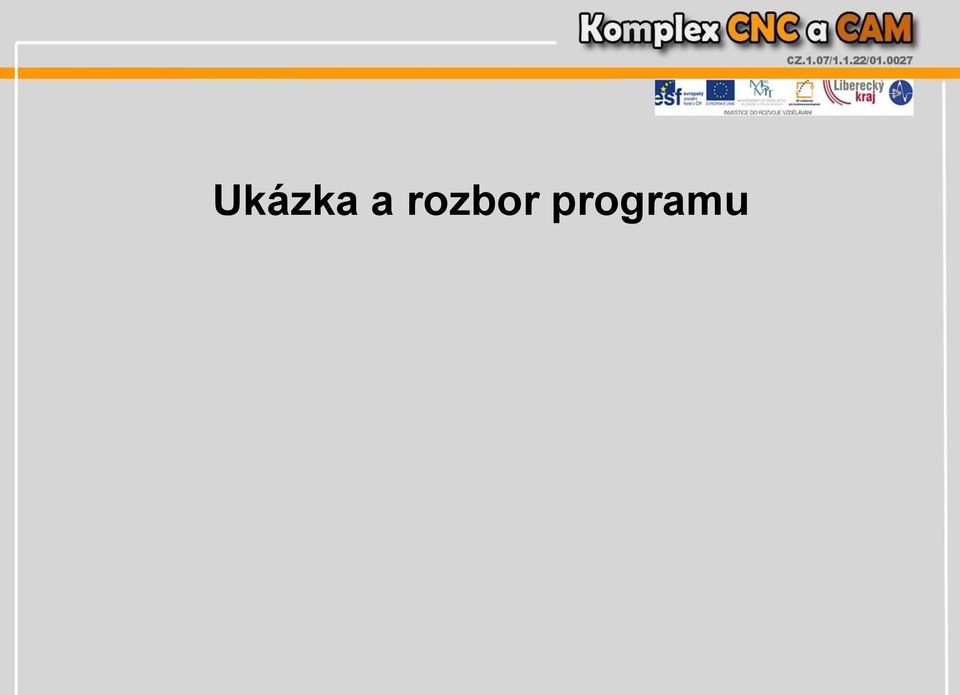

8 Ukázka a rozbor programu

9 Definice polotovaru, funkce G30 a G31 Po definici hlavní osy stroje (G17) se definuje polotovar. Funkce G30 a G31, které definují uhlopříčně rohy polotovaru (MIN/MAX). Funkce G71 říká, že budeme programovat v milimetrech.

10 Volba nástroje funkce T 1/2

11 Volba nástroje funkce T 2/2

12 Definice osy nástroje Nyní je potřeba zadat osu vřetene nástroje. např. rovina G17 odpovídá ose Z

13 Definice řezných podmínek a) pomocí otáček Definice otáček nástroje v jednotkách ot./min.

14 Definice řezných podmínek b) pomocí řezné rychlosti 1/3 Definice řezné rychlosti nástroje v jednotkách m/min.

15 Definice řezných podmínek b) pomocí řezné rychlosti 2/3 Definice řezné rychlosti nástroje v jednotkách m/min.

16 Definice řezných podmínek b) pomocí řezné rychlosti 3/3 Definice řezné rychlosti nástroje v jednotkách m/min.

17 Definice řezných podmínek a) pomocí otáček Definice řezné rychlosti nástroje v jednotkách m/min.

18 Definice řezných podmínek posuv Definice posuvu nástroje v jednotkách mm/min.

19 První pohyb nad materiálem G01 posuv G90 programování v absolutních souřadnicích G40 programování v ose nástroje

20 První pohyb nad materiálem Vytvoření nového řádku je tlačítkem L Popis kontury s kompenzací rádiusu frézy G41.

21 Základní nastavení nástrojů V ručním režimu v rámci softwarové klávesy. V jedné tabulce nástrojů můžete definovat až nástrojů -a uložit do paměti jejich nástrojová data. Počet nástrojů, které TNC založí při otevření nové tabulky nástrojů, -určíte ve strojním parametru [1]

22 Ruční režim tabulka nástrojů [1]

23 Základní tabulka nástrojů

24 Zobrazení nástrojů formou Formulář / Seznam

25 Popis základního nastavení parametrů nástrojů 1/2 [1] T-Číslo, jímž se nástroj vyvolává v programu (např. 5, indexovaně: 5.2). NÁZEV-Jméno, kterým je nástroj vyvolán v programu. (velká písmena, bez prázdných znaků) L-Hodnota korekce pro délku nástroje L (Délka nástroje) R-Hodnota korekce pro rádius nástroje R2-Rádius nástroje 2 pro frézu s rohovým rádiusem DL-Přídavek na délku nástroje DR-Přídavek na rádius nástroje DR2-Přídavek na rádius nástroje R2 [1]

26 Popis základního nastavení parametrů nástrojů 2/2 [1] LCUTS-Délka břitu nástroje pro cyklus ANGLE (ÚHEL)- Maximální úhel zanořování nástroje při kyvném zápichovém pohybu pro cykly 22, 208 a 25x. (Maximální úhel zanořování) DOC-Komentář k nástroji. (Max.16 znaků) LIFTOFF-Odjet nástrojem při NC-Stop nebo při výpadku proudu ve směru kladné osy nástroje, aby se nevytvořily na obrysu stopy po odjíždění. Aktivovace pomocí M148 (Zadání: Y a N) T-angle- Vrcholový úhel nástroje: používá ho cyklus Vystředění (cyklus 240), aby mohl vypočítat ze zadání průměru hloubku středicího vrtání. [1]

27 Simulace programu Lze provádět dva typy simulací: rychlá simulace dráhy nástroje v režimu Editace simulace dráhy nástroje v režimu Testování používají se 3 režimy spuštění simulace

28 Rychlá simulace dráhy nástroje v režimu Editace

29 Simulace dráhy nástroje v režimu Testování Přepnutí do režimu Testování Otevření souboru k simulaci (viz část Editace (otevření) vytvořeného programu 1/2 a 2/2) Režim Testování je plně oddělený od režimu Editace proto je nutné v něm i opět otevřít program určený k simulaci. Nastavení pohledů simulace Nastavení rychlosti simulace a další nastavení (zobrazení nástroje, )

30 Simulace dráhy nástroje v režimu Testování 2D zobrazení

31 Simulace dráhy nástroje v režimu Testování Nárys, půdorys a bokorys zobrazení

32 Simulace dráhy nástroje v režimu Testování 3D zobrazení

33 Simulace dráhy nástroje v režimu Testování Zobrazení rychlosti simulace a času obrábění

34 Nastavení simulace dráhy nástroje v režimu Testování Nastavení rychlosti simulace Nastavení zobrazení nástroje a parametrů obrábění

35 Použité zdroje: [1] Help software Heidenhain itnc530, 2010

36 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Radek Havlík, SPŠSE a VOŠ LIBEREC radek.havlik@pslib.cz
