1 AŽD Praha s.r.o. Měření sil, přestavník EPZ a EPK Ing. Josef Adamec Závod Technika, Výzkum a vývoj

2 Měření sil Měření sil (při provozování nebo testování výhybek, jejich ovládání a zabezpečení): - přestavný odpor výhybky (předpis T121, 1x ročně) - přestavná síla přestavníku (předpis T121, 1 x ročně) - přídržná síla přestavníku (u RS, předpis T121, 1 x za tři roky) - síly do závěru/přestavníku od průjezdu vozidel (při vývoji a testování, měřící čep, tenzometricky) - síly namáhající výhybkové konstrukce a závěrné zařízení (při vývoji a testování, tenzometricky) Měření se provádí: mechanickými měřícími čepy (subjektivní, nepřesné) elektrickými měřícími čepy (přesné, uchování a zpracování dat) diagnosticky (DMS-EP AŽD) - součást elektronických stavědel ESA nebo jako dodatečná výbava stavědel reléových - průběžná neustálá kontrola velikosti přestavného odporu - predikce technického stavu výhybky, resp. velikosti přestavného odporu - jedno zařízení pro 4 přestavníky - zásadně eliminuje činnost v kolejišti - u nových konstrukcí štíhlých výhybek prakticky jediná možnost měření tenzometricky (expertně při výzkumu a testování v terénu nebo laboratorně) 2

3 Měření sil Mechanické měřící čepy (BKM, EZK): 3

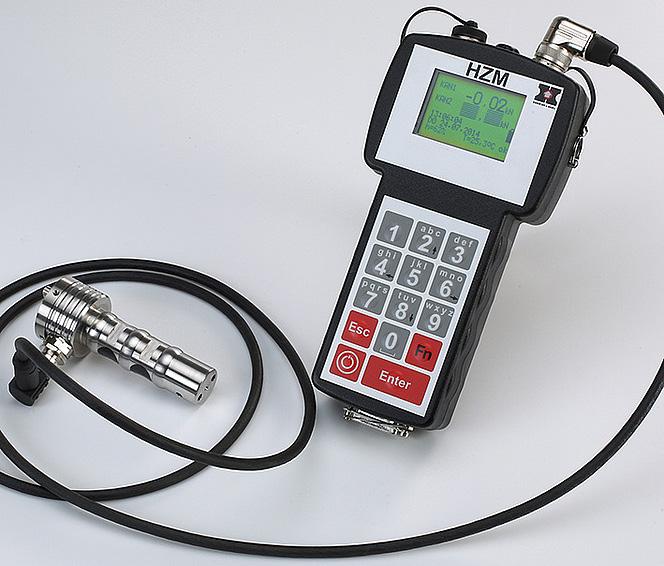

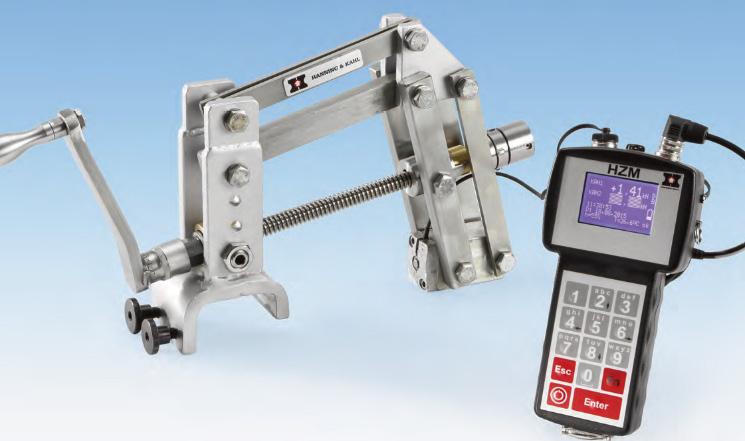

4 Měření sil Elektrické měřící čepy (H&K): 4

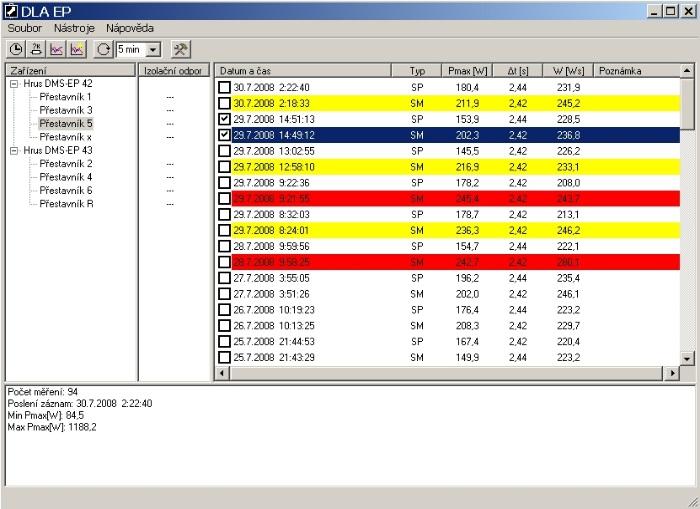

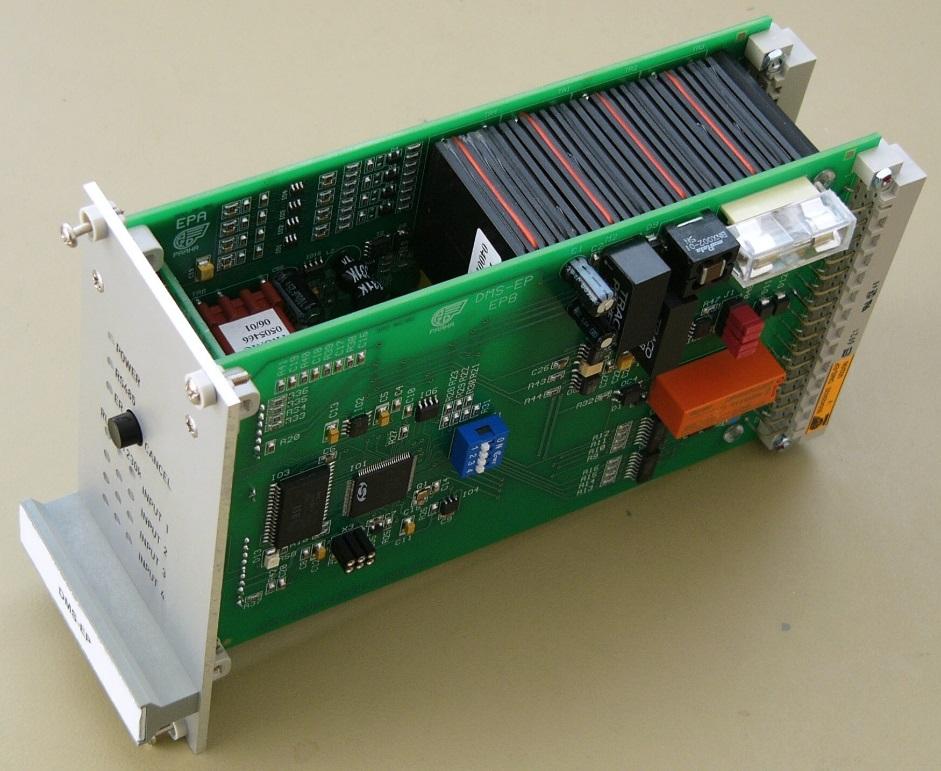

5 Měření sil Diagnostika (DMS-EP AŽD): 5

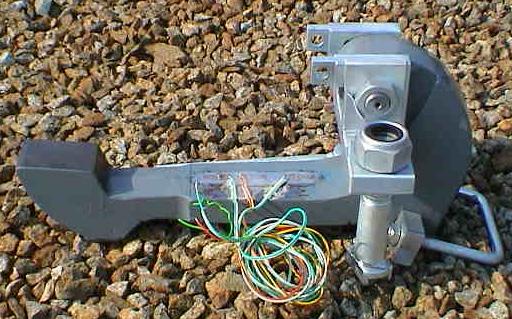

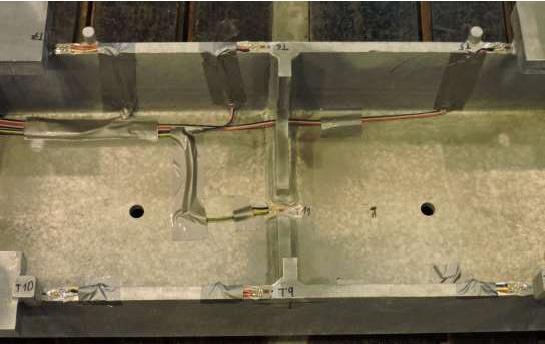

6 Měření sil Příklady tenzometrického měření: 6

7 Přestavníky AŽD Elektromotorický přestavník typu EP600 procházel a prochází inovacemi od: - zavádění výhybkových konstrukcí soustavy svršku UIC60 a S49 2.gen. a PHS - zavádění nerozřezného systému zabezpečení výhybek UIC60 - zavádění žlabových pražců do všech konstrukcí výhybek - aplikace více přestavníků na pohyblivé části výměny nebo PHS - nových možností technologie výroby - zahájení dodávek přestavníků do zahraničí a jejich modifikací Perspektivy a potenciál typu EP600 jsou i nadále velké z hlediska: - minimálních nákladů na provoz a jednoduchost údržby - provozní odolnosti s minimální potřebou náhradních dílů - tuzemského materiálového zajištění - vysoké variability a možností dalších inovací - poměru ceny x užitné vlastnosti/provozní náklady - stoupajících dodávek do zahraničí Portfolio přestavníků rozšířeno o typy (v ověřovacím provozu): a) s vnitřním závěrem EPZ(V)600 (požadavky ze zahraničí) b) s pohonem na jiném principu EPK600 (kuličkový šroub) 7

8 Přestavník EPZ600 EPZ600 značí přestavník s vnitřním závěrem, správněji přestavník se schopností funkce vnitřního závěru (do rychlosti 80 km/h) EPZ600 vznikl dle vzrůstajících požadavků ze zahraničí (balkánské státy, Tchajwan, Malajsie) modifikací EP600 provedením některých úprav. Funkci vnějšího závěru zajišťuje: - samosvornost dotekové páky v krajních polohách - doplnění druhé pružiny dotekové páky - osazení brzdičkou hřídele elektromotoru - úprava tvaru závor zapadajících do výřezů kontrolních pravítek - možnost zvýšení přídržné síly První aplikace v r.2015 v depu rychlodráhy EMAS, Malajsie 8

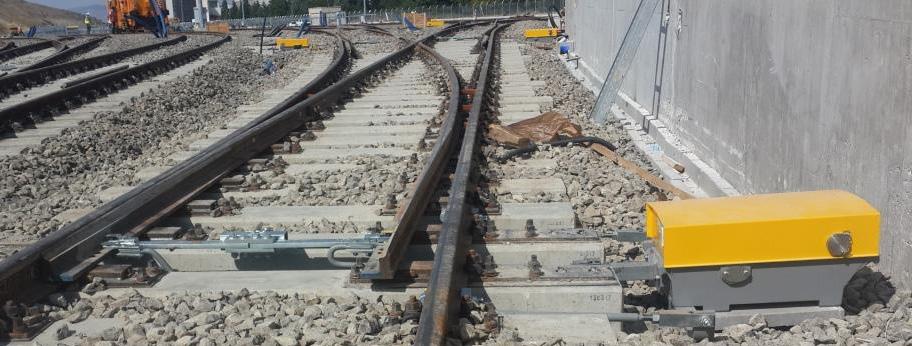

9 Přestavník EPZ600 Další aplikace v r.2017 v depu Metro Ankara, Turecko 9

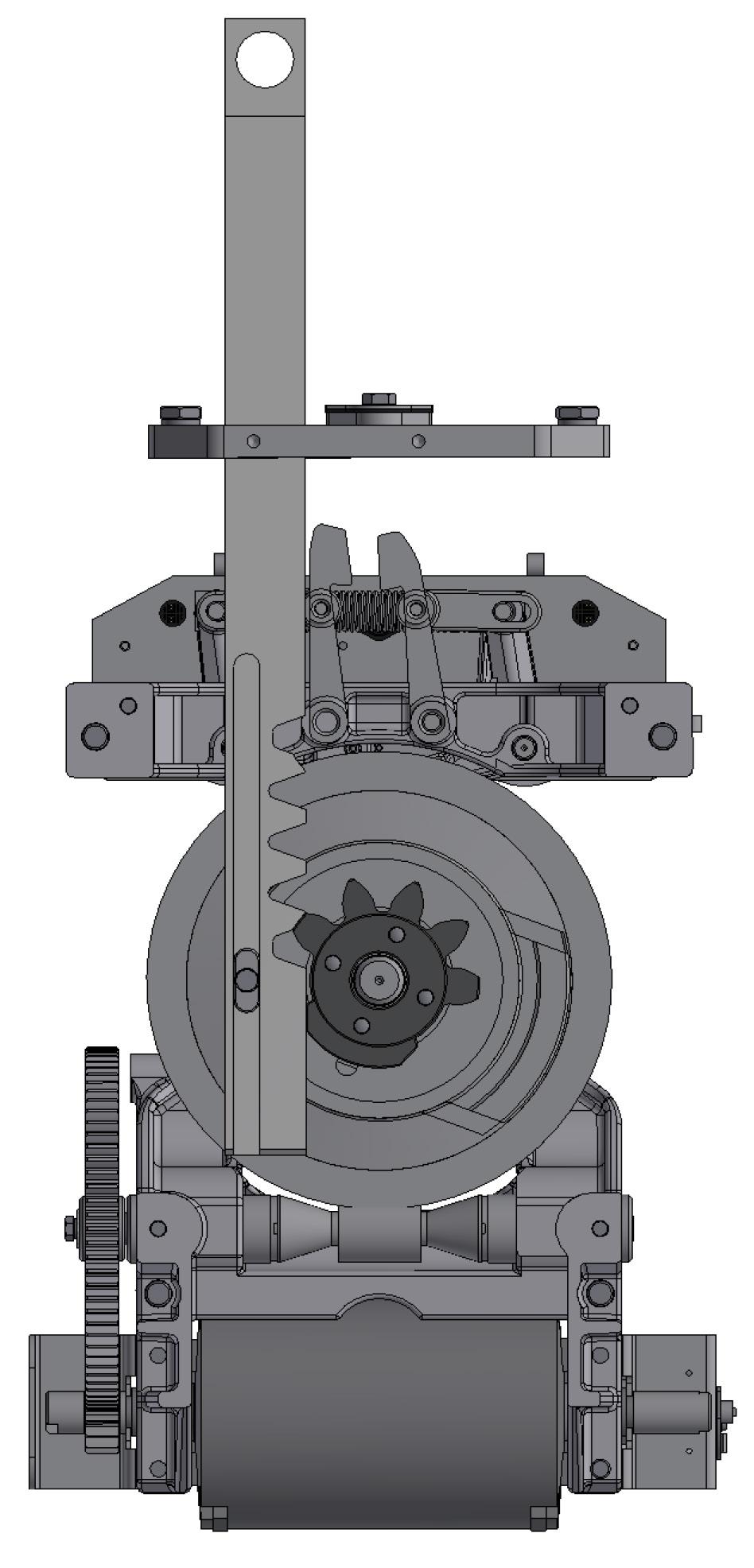

10 Přestavník EPV600 Další vývojovou variantou EPZ600 je přestavník s plnohodnotným vnitřním závěrem označený EPV600 EPV600 má kromě úprav EPZ600 vnitřní závěr vytvořený blokovacím ozubením přestavného pastorku a přestavné tyče 10

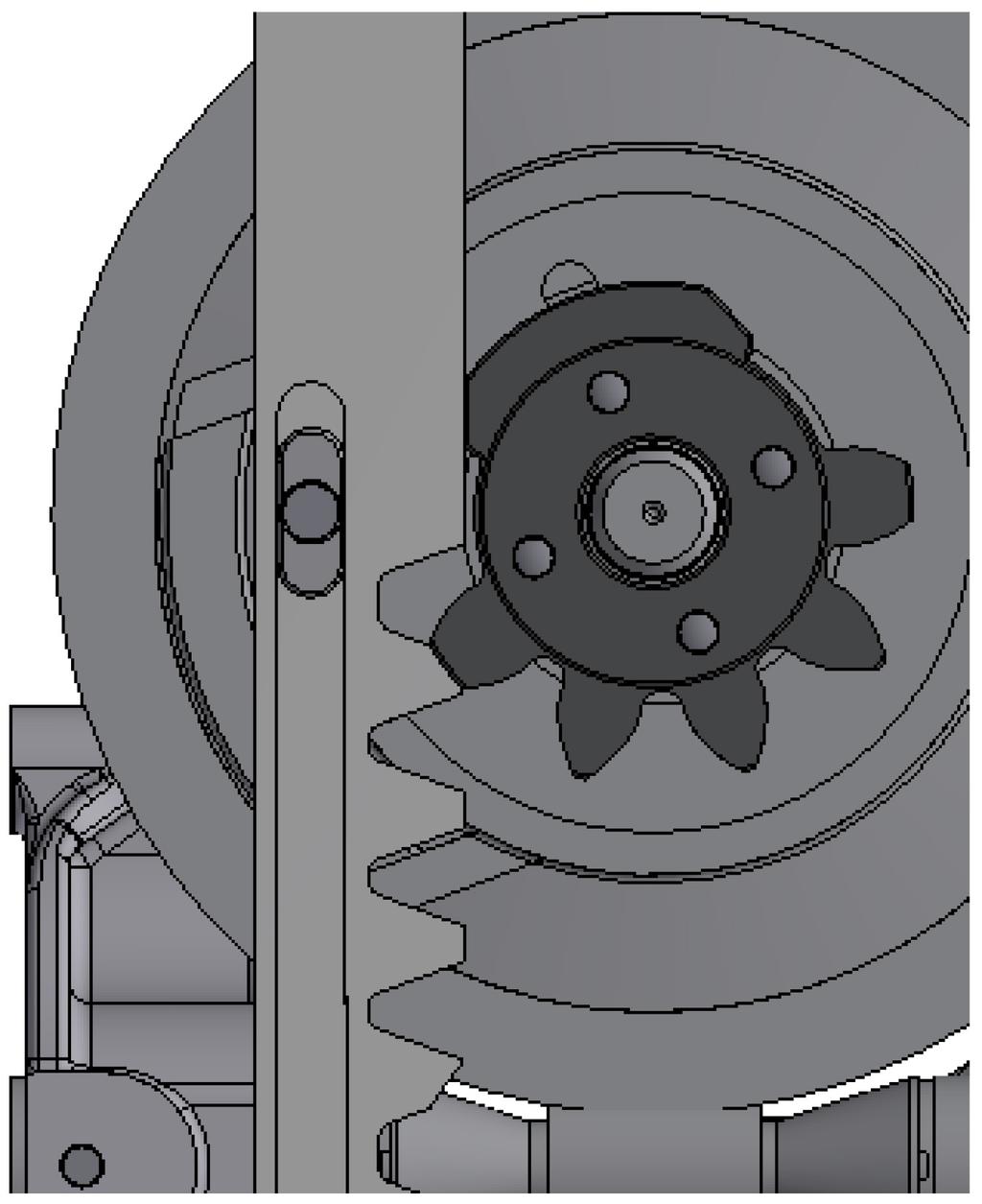

11 Přestavník EPV600 11

12 Přestavník EPV600 EPV600 je z podstaty blokovacího ozubení nerozřezný Rozřeznost se docílí využitím axiálního omezovače síly 12

13 Přestavník EPK600 Přestavník s kuličkovým šroubem má označení EPK600 Základní technické parametry a varianty odpovídají typu EP600 Pohyb kruhové přestavné tyče v ose přestavníku je odvozen od přímočarého pohybu matice kuličkového šroubu Přestavná síla je regulována spojkou. Spojka má část mechanickou s odstředivým regulátorem určenou pro přestavování klikou a část elektromagnetickou určenou pro přestavování motorem. Regulací proudu z regulovatelného zdroje konstantního proudu do elektromagnetické části spojky lze nastavit hodnotu přestavné síly Přídržná síla pro rozřezné provedení je dána sestavou talířových pružin v unašeči přestavné tyče, v případě nerozřezného provedení je použita místo pružin trubková vložka Kontaktová sada z větší části využita z EP600, ale s jiným uspořádáním Pohyb kontrolního ústrojí odvozen od unašeče přestavné tyče, který zároveň slouží k posuvu vodícího a výtlačného pravítka ovládajících kontaktovou sadu. Výhodou oproti stávajícímu EP600 je nižší hmotnost a vyšší účinnost 13

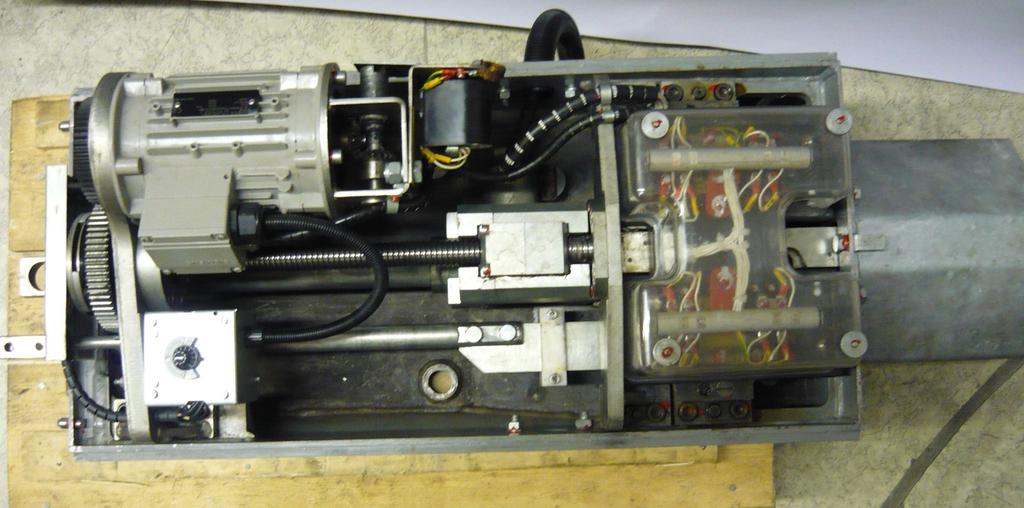

14 Přestavník EPK600 Vnitřní uspořádání EPK600 14

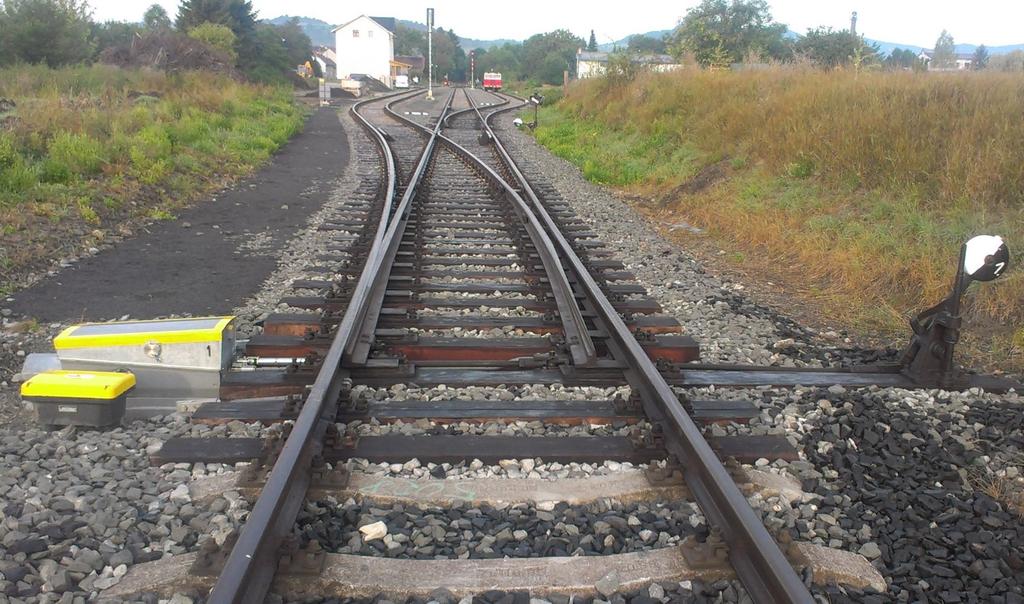

15 Přestavník EPK600 Dispozice EPK600 na výh. č.1 v žst. Třebenice 15

16 Přestavník EPK600 Dispozice EPK600 na výh. č.3 v žst. Třebenice 16

17 AŽD Praha s.r.o. Děkuji za pozornost. Ing. Josef Adamec AŽD Praha s.r.o., ZTE-VAV tel mob
