1 MECHANICKÁ REGULACE ŘADOVÝCH VSTŘIKOVACÍCH ČERPADEL
|
|
- Dominika Dostálová
- před 7 lety
- Počet zobrazení:
Transkript
1 1 MECHANICKÁ REGULACE ŘADOVÝCH VSTŘIKOVACÍCH ČERPADEL Řídí dávkování paliva vstřikovaného čerpadlem do válce motoru. Závisí na požadovaných vlastnostech motoru a druhu použité regulace. DRUHY REGULACE výkonnostní (otáčková) regulátor samočinně nastavuje při zvolených otáčkách potřebné množství paliva, nutného k udržení požadovaných otáček podle odebíraného výkonu. Použití : zdvihadla, vodní čerpadla, jeřáby, elektrické generátory, traktory, zemědělské kombajny. omezovací regulátor ovládá pouze volnoběžné a maximální otáčky v rozmezí těchto otáček je neúčinný, množství vstřikovaného paliva je regulováno regulační tyčí, ovládanou pedálem akcelerátoru. Použití : motory osobních a nákladních automobilů. všerežimová kombinace regulace výkonnostní a omezovací, regulátor ovládá volnoběžné a maximální otáčky, ovládacím ústrojím lze v rozsahu pracovních otáček nastavit jednu (nebo více) velikost otáček při změně zatížení motoru velikost otáček udržována v dané toleranci nezávisle na zatížení motoru. Použití : vozidla se schopností udržet určitou rychlost jízdy (např. traktory, čluny..), případně vozidla s přídavným pohonem, vyžadujícím konstantní otáčky čerpadla, požární vozidla 1.1 ZÁKLADNÍ DRUHY ODSTŘEDIVÝCH REGULÁTORŮ OMEZOVACÍ REGULÁTOR Určen pro vznětové motory pracovních strojů, pracujících v režimu jmenovitých otáček. Udržuje pouze jmenovité otáčky odpadá regulace běhu naprázdno a řízení dodávky paliva při spouštění. Při překročení jmenovitých otáček n j posune regulátor regulační tyč směrem k nulové dodávce paliva zmenší se dodávka paliva. Maximálních otáček n v max je dosaženo při nezatíženém motoru. PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 1 / 6

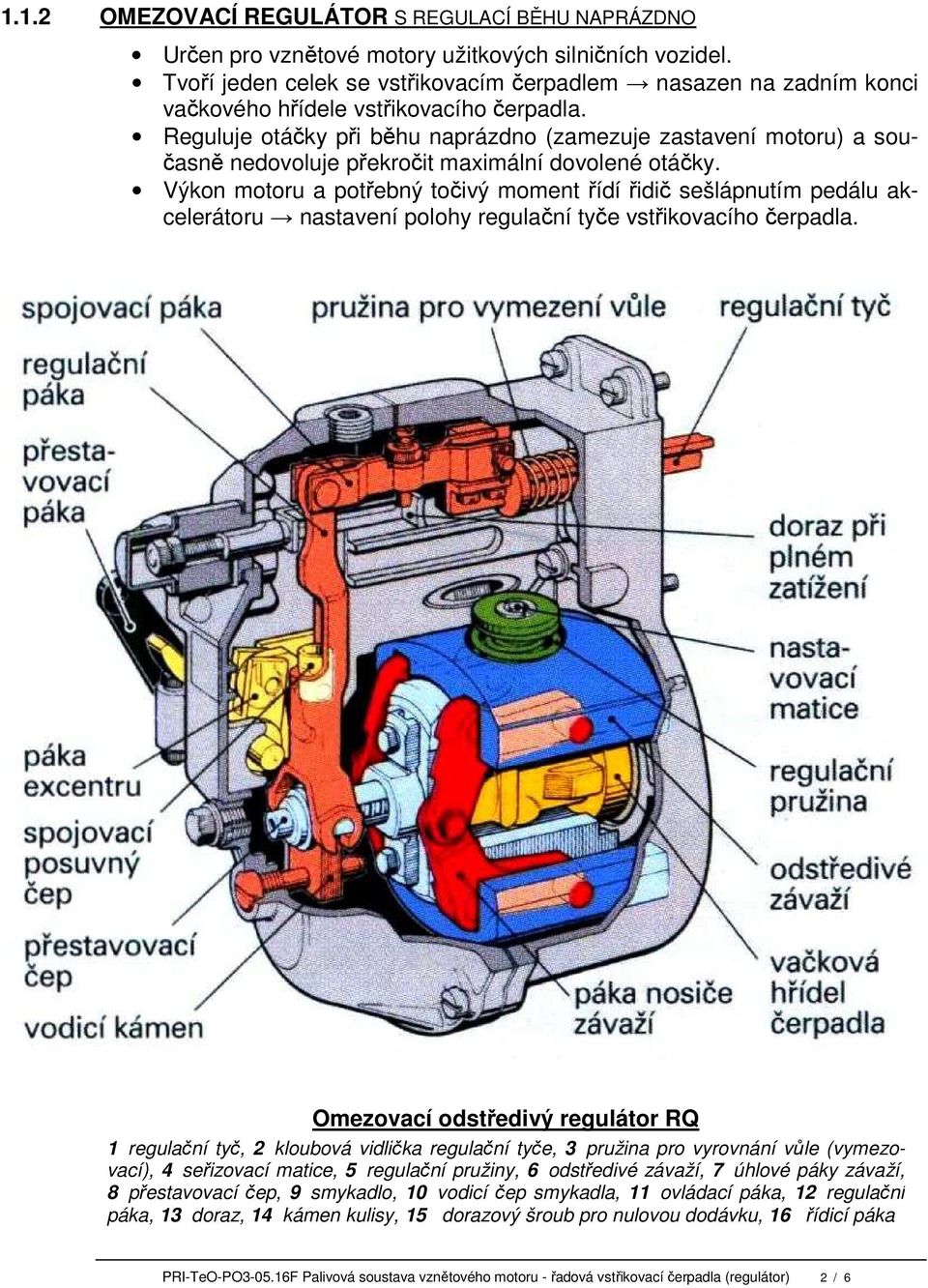

2 1.1.2 OMEZOVACÍ REGULÁTOR S REGULACÍ BĚHU NAPRÁZDNO Určen pro vznětové motory užitkových silničních vozidel. Tvoří jeden celek se vstřikovacím čerpadlem nasazen na zadním konci vačkového hřídele vstřikovacího čerpadla. Reguluje otáčky při běhu naprázdno (zamezuje zastavení motoru) a současně nedovoluje překročit maximální dovolené otáčky. Výkon motoru a potřebný točivý moment řídí řidič sešlápnutím pedálu akcelerátoru nastavení polohy regulační tyče vstřikovacího čerpadla. Omezovací odstředivý regulátor RQ 1 regulační tyč, 2 kloubová vidlička regulační tyče, 3 pružina pro vyrovnání vůle (vymezovací), 4 seřizovací matice, 5 regulační pružiny, 6 odstředivé závaží, 7 úhlové páky závaží, 8 přestavovací čep, 9 smykadlo, 10 vodicí čep smykadla, 11 ovládací páka, 12 regulační páka, 13 doraz, 14 kámen kulisy, 15 dorazový šroub pro nulovou dodávku, 16 řídicí páka PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 2 / 6
3 REGULAČNÍ PRUŽINY V odstředivém závaží jsou uspořádány 2 druhy regulačních pružin jedna pružina regulace běhu naprázdno (5a) a jedna nebo dvě pružiny (5b) omezující maximální počet otáček. Pružina regulace běhu naprázdno (5a) montována bez předpětí a nastavuje minimální otáčky běhu naprázdno n v min. Regulační pružiny (5b) nastaveny s takovým předpětím, aby k jejich stlačování došlo v okamžiku dosažení jmenovitých otáček motoru n j splněna podmínka nečinnosti regulátoru v rozmezí otáček naprázdno a jmenovitými otáčkami. a) b) c) Regulační pružiny a) klidová poloha, b) provozní otáčky, c) omezovací regulace (překonání jmenovitých otáček) 4 seřizovací matice, 5a regulační pružina pro běh naprázdno, 5b regulační pružiny pro maximální otáčky, 6 odstředivé závaží, 22 vnější miska pružin, 23 vnitřní miska pružin l 1 zdvih při regulaci běhu naprázdno l 2 zdvih při omezovací regulaci PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 3 / 6
4 1.1.3 PRINCIP ČINNOSTI OMEZOVACÍHO REGULÁTORU TYPU RQ STOP stav (nulová dodávka paliva) Poloha regulační tyče (1) a tím i pístu vstřikovací jednotky (18) je taková, že do válce motoru není dodáváno žádné palivo. Poloha při nulové dodávce paliva 1 regulační tyč 2 kloubová vidlička 4 seřizovací matice 5 regulační pružina 6 odstředivé závaží 7 úhlové páky závaží 8 přestavovací čep 9 smykadlo 10 Vodící čep smykadla 11 ovládací páka 12 regulační páka 14 kámen kulisy 17 doraz pro plnou dodávku 18 píst vstřikovací jednotky 19 doraz regulační tyče (pružný) 20 vačkový hřídel čerpadla 21 náboj regulátoru Spouštění studeného motoru Do motoru nutno dodat (zejména při nízké teplotě) maximální množství paliva plné sešlápnutí akceleračního pedálu. Poznámka : Při spouštění zahřátého motoru stačí dodávat menší množství paliva, odpovídající poloze regulátoru pro běh naprázdno. Poloha pedálu v poloze, zabraňující zbytečné kouřivosti. Spouštění studeného motoru (regulátor typu RQ) PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 4 / 6
5 Běh naprázdno Po úplném odlehčení pedálu akcelerátoru se ovládací páka přestaví do polohy běh naprázdno. Pružina regulace běhu naprázdno stlačena tak, že odstředivé závaží (6) dosedá na vnitřní misku pružin (23) od tohoto okamžiku regulátor je neúčiný. Poznámka : Volnoběžné otáčky motoru (n v min ) = minimální otáčky, dostačující k tomu, aby vytvořený točivý moment zajistil překonání vnitřních odporů motoru a zajistil pohon připojeného příslušenství. Omezení při plném zatížení Poloha ovládací páky opřené o doraz pro plnou dodávku (17) odpovídá plnému zatížení. Regulátor začíná fungovat v okamžiku překročení maximální povolené velikosti otáček (jmenovité otáčky). Odstředivé závaží stlačí regulační pružiny o určitou hodnotu. Ovládací páka je opřena o doraz plné dodávky paliva smykadlo se posune vpravo horní konec regulační páky přesune regulační tyč k nulové dodávce paliva pohyb regulační tyče ovládá regulátor bez vlivu řidiče. Běh naprázdno (regulátor typu RQ) PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 5 / 6

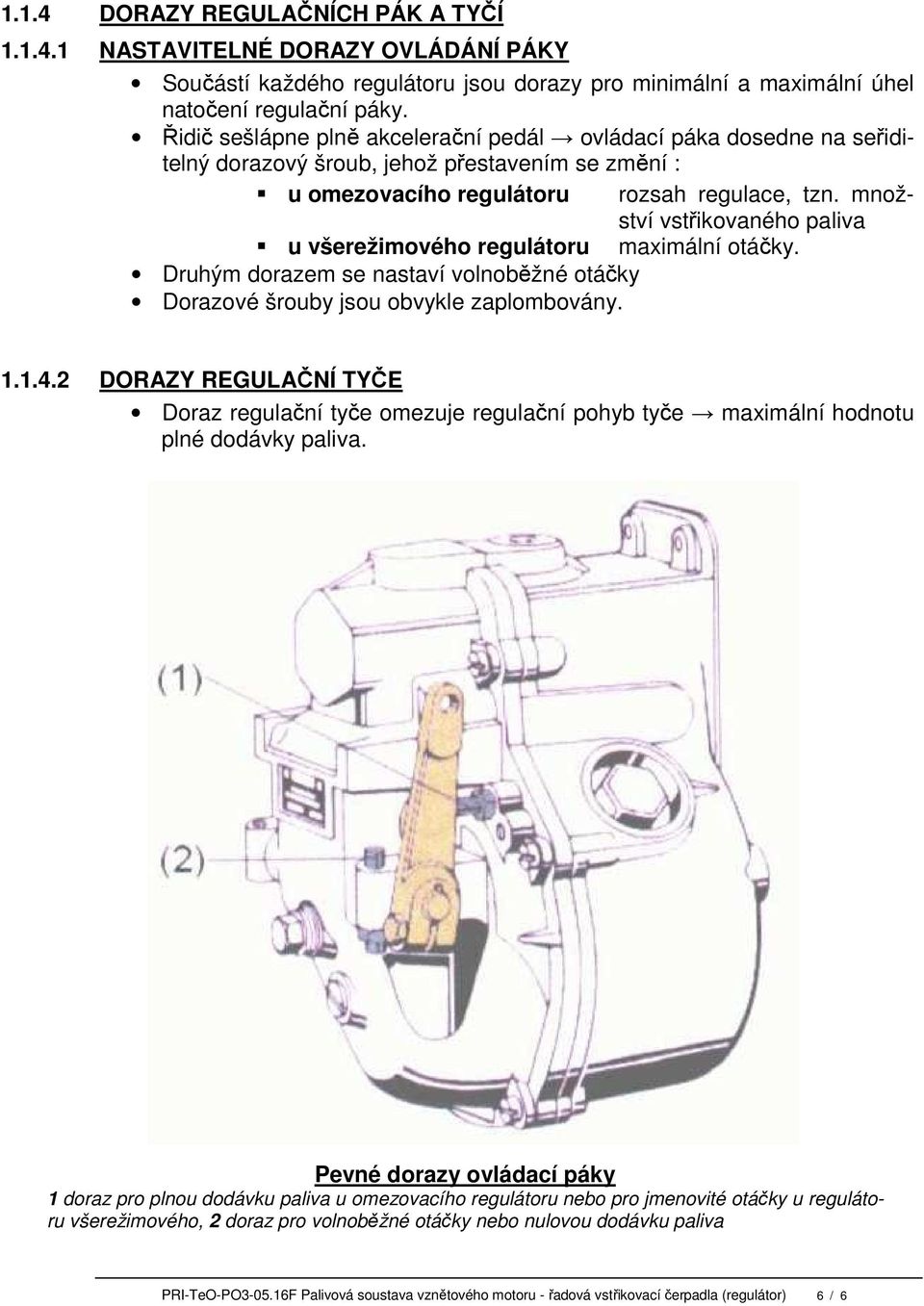

6 1.1.4 DORAZY REGULAČNÍCH PÁK A TYČÍ NASTAVITELNÉ DORAZY OVLÁDÁNÍ PÁKY Součástí každého regulátoru jsou dorazy pro minimální a maximální úhel natočení regulační páky. Řidič sešlápne plně akcelerační pedál ovládací páka dosedne na seřiditelný dorazový šroub, jehož přestavením se změní : u omezovacího regulátoru rozsah regulace, tzn. množství vstřikovaného paliva u všerežimového regulátoru maximální otáčky. Druhým dorazem se nastaví volnoběžné otáčky Dorazové šrouby jsou obvykle zaplombovány DORAZY REGULAČNÍ TYČE Doraz regulační tyče omezuje regulační pohyb tyče maximální hodnotu plné dodávky paliva. Pevné dorazy ovládací páky 1 doraz pro plnou dodávku paliva u omezovacího regulátoru nebo pro jmenovité otáčky u regulátoru všerežimového, 2 doraz pro volnoběžné otáčky nebo nulovou dodávku paliva PRI-TeO-PO F Palivová soustava vznětového motoru - řadová vstřikovací čerpadla (regulátor) 6 / 6
