Haly velkých rozpětí Nosné konstrukce III 1

Rozměr: px
Začít zobrazení ze stránky:

Download "Haly velkých rozpětí Nosné konstrukce III 1"

Transkript

1 Haly velkých rozpětí Nosné konstrukce III 1

2 Systémy zastřešení Zastřešení na velké rozpětí podle způsobu namáhání ohyb tlak tah kombinace rovinné prostorové rovinné prostorové rovinné prostorové nosníky rámy rošty lomenice příhradové desky oblouky skořřepiny jednoduché lanový membrána lanová vlákno vazník síť plnostěnné příhradové plnostěnné příhradové plnostěnné příhradové plnostěnné síťové krátké dlouhé rotační konoidy jiné Nosné konstrukce III 2

3 Ohyb nosníky soustava PUMS Nosné konstrukce III 3

4 Ohyb - rámy zastřešení kluziště Nosné konstrukce III 4

5 Ohyb - lomenice zastřešení tribuny v Hradci Králové Nosné konstrukce III 5

6 Kombinace ohyb tlak - tah Girlandový vazník na laně Nosné konstrukce III 6

7 Roštové desky Roštové desky s a) trojúhelníkovou a b) čtvercovou osnovou, c) deska MACE skládaná z lamel (U.K.) Nosné konstrukce III 7

8 Uspořádání prostorové desky Nosné konstrukce III 8

9 Prostorové příhradové desky Statické uspořádání, výška 1/20 1/25 rozpětí Nosné konstrukce III 9

10 Detaily I Svařované styčníky s ocelovými koulemi Nosné konstrukce III 10

11 Detaily II Šroubované styčníky pro prvkovou montáž a) Triodetic, b) Mero, c) Gero & King, d) svařované styčníky, e) Unistrut Nosné konstrukce III 11

12 Desky z prostorových dílů Deska z prostorových dílců Nosné konstrukce III 12

13 Oblouky Statické uspořádání oblouků Nosné konstrukce III 13

14 Prostorové uspořádání Autobusové garáže na Klíčově Nosné konstrukce III 14

15 Prostorové uspořádání Autobusové garáže na Klíčově Nosné konstrukce III 15

16 Prostorové uspořádání Stadion Nikolajka Nosné konstrukce III 16

17 Samostatný oblouk Zastřešení letního kina v Ústí nad Labem Nosné konstrukce III 17

18 Samostatný oblouk Zastřešení letního kina v Ústí nad Labem Nosné konstrukce III 18

19 Samostatný oblouk Zastřešení letního kina v Ústí nad Labem Nosné konstrukce III 19

20 Mřížová kupole Mřížová kupole pavilonu Z na výstavišti v Brně Nosné konstrukce III 20

21 Prutové klenby Válcové prutové klenby a) uspořádání prutů, provedení b) jednovrstvné a c) dvojvrstvé Nosné konstrukce III 21

22 Ocelová skořepina Sportovní hala v Praze - Holešovicích Nosné konstrukce III 22

23 Ocelová skořepina Sportovní hala v Praze - Holešovicích, konstrukce panelu plnostěnné válcové skořepiny Nosné konstrukce III 23

24 Tažené konstrukce Chování lanového prvku ohebného vlákna Nosné konstrukce III 24

25 Stabilziace lanových střech Stabilizace lanových střech a) balastem, b) předpětím, c) ohybově tuhým pláštěm Nosné konstrukce III 25

26 Použití samostaného lanového prvku Předepnuté patentované dráty jako vaznice Nosné konstrukce III 26

27 Lanový vazník Rovinné lanové vazníky: 1 - lano nosné 2 - lano předpínací Nosné konstrukce III 27

28 Nosníky Jawerth a) základní uspořádání haly Jawerth, b) výhodné řazení vícelodní haly Nosné konstrukce III 28

29 Kotvení vazníků Možnosti pro kotvení vodorovných sil od lanových vazníků Nosné konstrukce III 29

30 Kruhové uspořádání Lanové střechy nad kruhovým půdorysem Nosné konstrukce III 30

31 Lanové sítě Příklady lanových sítí Nosné konstrukce III 31

32 Detaily Spojení lanových prvků Nosné konstrukce III 32

33 Zvláštní konstrukce Stožáry a věže charakteristická štíhlost, převažuje výška proti půdorysným rozměrům podle druhu konstrukčního řešení plnostěnné příhradové podle příčného řezu konstantní proměnný kruhové trojboké víceboké podle účelu antény, elektrická vedení, osvětlovací stožáry, komíny, vrtné a těžní věže, vyhlídky a rozhledny, skokanské věže, podpěry lanovek, reklamní věže a poutače, vlajkové stožáry Nosné konstrukce III 33

34 Stožáry a věže Anténní konstrukce a) kotvené stožáry b) věže Nosné konstrukce III 34

35 Stožáry a věže Kotvený stožár Krašov Vetknutý stožár Děvín KONSTRUKCE 6/ Nosné konstrukce III 35

36 Stožáry elektrického vedení účelem je podporování vodičů se zachováním ochranného pásma proti přeskokům zatížení vlastní tíha lan, tah lan, námraza, vítr, přetržení nosné stožáry běžné zatížení po trase výztužné stožáry po určitém počtu nosných dimenzovány na přetržení lan rohové stožáry při změně směru trasy Nosné konstrukce III 36

37 Osvětlovací stožáry Osvětlovací stožáry sportovních stadionů Nosné konstrukce III 37

38 Těžní věže Zatížení - tah těžních lan, přetržení lan B1, B2 - těžní bubny k p - pudný kotouč L - lanovnice k 1, k 2 - klece L p - vyrovnání rozdílu vlastní tíhy lana nad klecí Uspořádání těžních strojů a) s válcovými bubny, b) s pudným kotoučem Typy těžních věží a) vzpěrová, b) kozlíková, c) typ Walsum, d) kladivová Nosné konstrukce III 38

39 Nádrže a zásobníky Uskladňovaná látka sypané hmoty kapaliny plyny - sypké -zrnité soudržné - směs prachu a vzduchu - rostliné - siláž, senáž vodojemy a nádrže plynojemy zásobníky podzemní nadzemní v úrovni terénu suché mokré stálého objemu bunkry sila Nosné konstrukce III 39

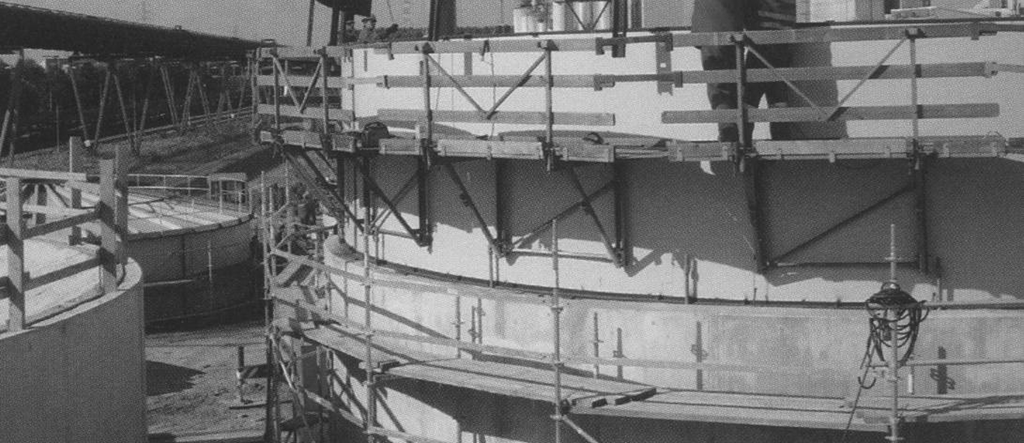

40 Montáž zásobníku KONSTRUKCE 4/ Nosné konstrukce III 40

41 Účinky sypkých hmot Zatížení - svislý tlak p - vodorovný tlak v - tření o stěny t - přirozené klenby u sil tření významné - rozhoduje poměr výšky ku ploše Nosné konstrukce III 41

42 Ocelové bunkry Ocelové bunkry a) uspořádání výztuh b) bunkr s rovinnými stěnami c) s pružným dnem Nosné konstrukce III 42

43 Mokrý plynojem Schéma mokrého plynojemu - těsnění kapalinou Nosné konstrukce III 43

44 Potrubní mosty Potrubní mosty - nadzemní vedení, - překročení překážek - nosnost samotného potrubí - spojitý nosník, oblouk, zavěšení - potrubí součást systém - vzpěradla, vzpínadla, příhradová konstrukce - potrubí podpíráno samostatnou konstrukcí Nosné konstrukce III 44

45 Dopravníkové mosty Dopravníkové (transportní) - hutní a důlní zařízení Slouží k umístění dopravních pásů k přepravě sypkých a kusových hmot - příhradové - plnostěnné Podpěry (bárky) řešeny s ohledem na potřebnou dilataci. Schéma dopravníkových mostů a) příhradového, b) skořepinového Nosné konstrukce III 45

46 Technologické konstrukce Konstrukce lihovaru v Trmicích (KONSTRUKCE 6/2007) Nosné konstrukce III 46

47 Předpjaté konstrukce skupina podskupina příklad I.1 ke konstrukci jsou připojena nebo zabudována táhla (zalisována nebo vlepena) I.2 předpínání prvků lanové nosné soustavy mostních konstrukcí nebo zastřešení (prostorové nebo lanové systémy) I.3 předpínání lanových prvků, které jsou součástí konstrukce s tuhými prvky II.1 vícevrstvé nosníky, předepnutí je dosaženo předepnutím obou částí nebo počátečním předehnutím a spřažením II.2 - předepnutím změnou polohy podpor, balastem buď dočasným nebo trvalým II.3. - kompenzace podružných účinků vyvolaných např. u příhradových nosníků montáží s opačnými deformacemi apod. II.4. - předpětí je dosaženo překročením meze kluzu v části průřezu nebo prvku Nosné konstrukce III 47

48 Příklady Zvýšení únosnosti táhla předpjetím Změna průběhu momentu vyvolané posunem podpor Předepnutí sloupu Nosné konstrukce III 48

49 Ocelové mosty podle účelu silniční železniční lávky pro pěší zvláštní účely kombinované podle konstrukce pevné pohyblivé podle doby trvání trvalé dočasné rozebíratelné podle hlavního nosného systému trámové obloukové visuté a zavěšené Nosné konstrukce III 49

50 Ocelové mosty Schéma vrchní stavby mostu Nosné konstrukce III 50

51 Trámové mosty plnostěnné Trámové mosty - prostý nosník - spojitý nosník - kloubový (Gerberův) nosník Spodní stavba - betonové a ocelové podpěry, nesoucí vrchní část konstrukce Příčnýřez trámových mostů a) s otevřeným průřezem se dvěma b) se čtyřmi hlavními nosníky, c) komůrkový most Nosné konstrukce III 51

52 Trámové mosty příhradové Příhradové trámové mosty zejména u železničních mostů až do rozpětí m. Při více polích buď soustava prostých nosníků nebo spojitý či kloubový nosník: - výška 1/7-1/10 rozpětí prosté uložení - 1/9-1/15 spojité nosníky. Příhradové hlavní nosníky a) pravoúhlé, b) kosoúhlé, c) rombické, d) polopříčkové, e) na velké rozpětí Nosné konstrukce III 52

53 Obloukové mosty Oblouky - střední a velká rozpětí nevýhody - obtížnější a pracnější výroba - složitější montáž - nároky na založení podle provedení - plnostěnné, příhradové podle polohy mostovky - horní, spodní, mezilehlá podle poměru tuhosti Obloukové mosty a) s tuhým, b) netuhým obloukem Nosné konstrukce III 53

54 Rámové mosty Rámové konstrukce mostní se navrhují plnostěnné, s vozovkou v horní poloze. jako dvojkloubové, vyjímečně s táhlem. Rámový most Nosné konstrukce III 54

55 Visuté mosty Visuté mosty - zavěšeny na ohebných vláknech z lan nebo kabelů. Vhodné na velká rozpětí asi od 300 m do více než 1000 m. Problém při návrhu: - velké vodorovné složky tahových reakcí - zajištění tuhosti mostu. Typy visutých mostů Nosné konstrukce III 55

56 Zavěšené mosty - hlavním nosným prvkem jsou trámy, podporované šikmými lanovými závěsy, vedenými z pylonů. - podle směru výslednice z táhel pylony buď svislé nebo šikmé Tvary zavěšených mostů Nosné konstrukce III 56

57 Pohyblivé mosty Pohyblivé mosty a) otočné, b) sklopný Nosné konstrukce III 57

58 Volné dílo Objekt Surf pro Vodafone (časopis KONSTRUKCE 4/2007) Nosné konstrukce III 58
