Trasy jsou v Locusu spravovány v záložce Trasy Správce dat. V základním nastavení aplikace lze do správy tras vstoupit z:

Transkript

1 2018/08/31 11:34 1/36 Správce dat Trasy jsou v Locusu spravovány v záložce Trasy Správce dat. V základním nastavení aplikace lze do správy tras vstoupit z: Hlavního menu > Trasy Pro ještě rychlejší přístup doporučujeme přidat tlačítko pravém okraji displeje. Trasy do Panelu funkcí při horním nebo Záložka Trasy zobrazuje všechny složky s trasami a jejich skupiny v jednom sloupci. Každý řádek se složkou sestává z ikony, názvu složky, údaje o počtu viditelných/uložených tras a tlačítka akčního menu. Locus Map - knowledge base -

2 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Složka s trasami Ikona složky Klepnutím na ikonu složky vizualizujete všechny trasy složky na mapě. Opětovným klepnutím trasy skryjete. Pokud jste v předchozím kroku zviditelnili pouze některé trasy ze složky, poklepem aktivujete nabídku zobrazit předchozí výběr nebo všechny trasy. Vizualizace příliš velkého počtu tras může zpomalit odezvu aplikace. Název složky Poklepem na název složky rozbalíte seznam zde uložených tras. Akční menu Editovat - zde můžete složku přejmenovat, změnit její ikonu, styl tras v ní obsažených nebo ji zařadit do skupiny, pokud byla nějaká vytvořena Import - importuje nové trasy přímo do složky Printed on 2018/08/31 11:34

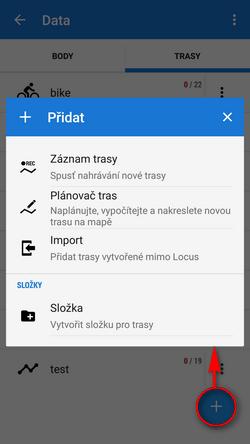

3 2018/08/31 11:34 3/36 Export - exportuje všechny trasy ze složky Smazat - smaže celou složku i s obsahem Řádek skupiny složek obsahuje pouze název skupiny a počet v ní obsažených složek. Jak přidat novou trasu nebo složku Záznam trasy - přepne do obrazovky s mapou a vysune panel záznamu trasy. Klepnutím na tlačítko START zahájíte záznam trasy s počátkem na vaší aktuální GPS pozici. Více o záznamu trasy >> Plánovač tras - otevře obrazovku pro plánování nové trasy přímo na mapě. Více o plánování tras >> Import - otevře prohlížeč souborů v paměti telefonu, kde můžete vybrat trasu a vložit ji do Locusu. Více o importu tras >> Složka - vytvoří novou složku pro trasy - trasy se stejnými vlastnostmi (aktivitou, stylem, účelem ) se ukládají do složek. Ve složkách lze trasy třídit, řadit, ﬁltrovat, hromadně měnit jejich styl na mapě atd. Užitečné jsou také pro třídění podle aktivit na trase, je dobré mít složky zvlášť pro záznamy tras a pro naplánované trasy pro navigaci. Locus Map - knowledge base -

4 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Ikona & název - poklepem na ikonu vyvoláte nabídku ikon - máte na výběr ze široké škály ikonek včetně ikon z dílny Garminu, pokud jste na ně zvyklí. Dále vložte název složky. Styl na mapě - nastavuje graﬁcký styl pro všechny trasy ve složce Popisky na mapě - nastavuje vzhled vyskakovacích popisků trasy: Hlavní nastavení - popisky se zobrazují podle hlavního nastavení popisků tras v aplikaci Nezobrazovat - popisky tras se zobrazují pouze poklepem na trasu Jednoduché - u tras se zobrazují pouze jednoduché popisky s názvem Komplexní - u tras na mapě se zobrazuje popisek s názvem, délkou trasy, pozitivním a negativním převýšením. Náhled stylu linie trasy - poklepem otevřete dialog nastavení stylu linie tras (barvy, tloušťky, vzoru ) pro všechny trasy ve složce. Menu v horní liště Zrušit výběr - rychle zruší zobrazení všech tras na mapě Skupiny - složky lze dále řadit do skupin. Klepněte na a přidejte novou skupinu. Ve stejném okně ji pak můžete přejmenovat nebo smazat. Složky pak do skupiny přidáváte v menu složky.skupiny jsou dostupné pouze v Locusu Pro Seznam tras Printed on 2018/08/31 11:34

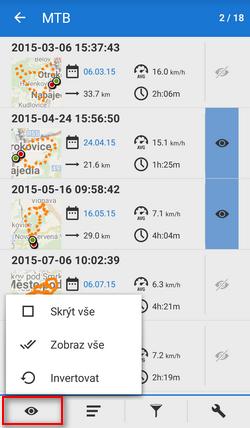

5 2018/08/31 11:34 5/36 Poklepem na složku s trasami rozbalíte její obsah - seznam tras ve sloupci. V horní liště vidíte počet vizualizovaných/uložených tras ve složce. Každý řádek obsahuje: Název trasy - pokud jej needituje uživatel, je zde časové razítko Mini-náhled - obsahuje náhled mapy s trasou - klepnutím přepnete do hlavního mapového okna s trasou Datum - datum záznamu/importu/zákresu trasy Průměrná rychlost - průměrná rychlost aktivity na tarse Vzdálenost - délka trasy Čas - čas aktivity na trase tlačítko oko - přepínač vizualizace trasy na mapě Poklepem na řádek trasy se otevře okno s podrobnými informacemi o trase. Spodní lišta seznamu tras Obsahuje následující ovladače: tlačítko skupinového výběru - umožňuje vybrat více tras naráz pro vizualizaci nebo použití dalších nástrojů: Skrýt vše - zruší zobrazení všech tras na mapě Zobraz vše - zobrazí na mapě všechny trasy ze složky Invertovat - invertuje aktuální výběr - užitečné, pokud chcete vybrat téměř všechny trasy kromě jedné. Vyberte tedy tu jednu, kterou nechcete, a výběr invertujte. tlačítko řazení: Řadit podle názvu - řadí trasy podle abecedy Locus Map - knowledge base -

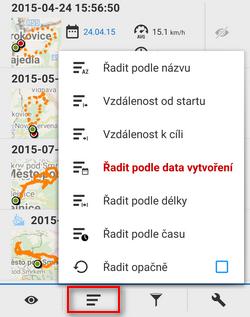

6 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Vzdálenost od startu - řadí trasy podle vzdálenost kurzoru na mapové obrazovce (nebo aktuální GPS polohy, pokud je zaměřena) od počátečního bodu trasy Vzdálenost k cíli - řadí trasy podle vzdálenost kurzoru na mapové obrazovce (nebo aktuální GPS polohy, pokud je zaměřena) od koncového bodu trasy Řadit podle data vytvoření - řadí trasy podle data jejich vzniku - záznamu, importu, kreslení Řadit podle délky - řadí trasy podle vzdáledosti od startu do cíle Řadit podle času - řadí podle času stráveného na trase Řadit opačně - obrátí řazení opačným směrem tlačítko Filtr: trasy lze ﬁltrovat podle názvu a data vytvoření a výsledek lze invertovat. Lze použít pouze v rámci složky. Printed on 2018/08/31 11:34

7 2018/08/31 11:34 7/36 tlačítko menu Nástroje - přepne ovladače v horní a spodní liště: horní lišta - zobrazuje počet vybraných tras pro úpravu, tlačítko řazení a potvrzovací tlačítko spodní lišta: kopírovat - zkopíruje vybrané trasy do jiných složek přesun - přesune vybrané trasy do jiných složek export - exportuje vybrané trasy (více viz Export tras) smazat - vymaže vybrané trasy další ovladače: Statistiky - zobrazí nové okno se souhrnnými statistikami vybraných tras celkovou vzdálenost, čas, převýšení atp. Změnit styl - změní barvu, tloušťku a další graﬁcké parametry vybraných tras Sloučit trasy - sloučí vybrané trasy do jedné - lze vybrat sloučení s mezerami nebo bez, nabídne také smazání původních tras zruší zobrazení nástrojů Locus Map - knowledge base -

8 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Popisek trasy na mapě Printed on 2018/08/31 11:34

9 2018/08/31 11:34 9/36 Pokud klepnete na trasu na mapě, objeví se vyskakovací okno s popiskem. Obsahuje název trasy, číslo nejbližšího trasového bodu, vzdálenost do startu a cíle, nadmořskou výšku nejbližšího trasového bodu, dosavadní kladné a záporné převýšení a tlačítko další možnosti : Detail trasy - otevře okno s podrobnostmi o trase Trackpoint No. - otevře okno s podrobnostmi konkrétního trasového bodu - náhled jeho pozice na mapě, souřadnice, nadmořskou výšku, vzdálenost od startu a k cíli trasy Navigace/navádění - otevře okno s nabídkou navigace nebo navádění podél trasy: Navigace - spustí hlasovou navigaci podél trasy. Více o navigaci >> Navádění - spustí jednoduché navádění podél trasy (bez hlasových pokynů). Více o navádění podél trasy >> Upravit trasu - otevře trasu v editoru (např. když ji chcete opravit) Plánovač tras - otevře trasu v plánovači, kde můžete změnit její průběh, zkrátit ji apod. Skrýt - zruší zobrazení trasy na mapě Obsah vyskakovacího popisku lze změnit v nastavení Locusu > Mapy > Body&Trasy > Obsah vyskakovacího okna trasy Klepnutím na popisek trasy nebo řádek trasy ve Správci tras zobrazíte okno s podrobnými Locus Map - knowledge base -

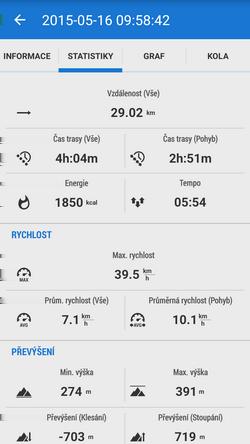

10 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management informacemi o trase: Okno detailu trasy Okno podrobných informací o trase je rozděleno do několika sekcí: horní lišta s názvem trasy záložka Informace, která obsahuje: náhled mapy s trasou. Klepnutím na něj se dostanete do hlavního mapového okna s trasou na mapě. Náhled můžete minimalizovat pomocí šipky v levém rohu. délka trasy, čas, datup a čas vzniku trasy činnost na trase - zvolená před záznamem trasy (běh, turistika, kolo ) nebo nespeciﬁkovaná. Údaj je užitečný pro pozdější počítání souhrnných statistik. ikona a název složky s trasou - klepnutím na šipku složku otevřete ve Správci styl na mapě - barva, tloušťka a styl čáry trasy na mapě. Klepnutím otevřete okno úpravy stylu trasy spodní lišta: mapa - zobrazí výřez mapy pokrývající území s trasou Navigace/navádění - otevře okno s nabídkou navigace nebo navádění podél trasy: Navigace - vygeneruje podle tvaru trasy hlasové příkazy a spustí navigaci. Více o navigaci >> Printed on 2018/08/31 11:34

11 2018/08/31 11:34 11/36 Navádění - spustí jednoduché navádění podél trasy (bez hlasových pokynů). Více o navádění podél trasy >> Navádění zpět - spustí navádění po trase opačným směrem Sdílení - vysune menu možností sdílení trasy: aplikace třetích stran - pokud máte nainstalován např. Google Earth, je zde tlačítko pro rychlé zobrazení trasy v Google Earth Sdílet (jako GPX soubor) - rychlý export trasy do obecně nejpoužívanějšího GPX formátu a jeho sdílení skrze všechny služby dostupné v mobilu/tabletu Náhled trasy - vygeneruje obrázek ve vysokém rozlišení, zobrazující mapu s trasou a statistikou, a nabídne jej ke sdílení ve všech dostupných službách a sociální sítích Locus Map - knowledge base -

12 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Sdílet trasu - rychlé sdílení trasy na Facebooku nástroje správy trasy: Printed on 2018/08/31 11:34

13 2018/08/31 11:34 13/36 editace názvu, popisu a stylu úprava/oprava trasy přeplánování trasy vytvoření kopie - totožné nebo reverzní pro navigaci opačným směrem export skrytí - odstranění trasy z mapy mazání - nevratné smazání trasy z aplikace další nástroje: - přidání výškových dat (poue Locus Map Pro), výpočet plochy deﬁnované trasou a odhad času na trase. záložka Statistiky - zobrazuje podrobné údaje o délce, převýšení (plánované trasy), rychlosti, tempu, výdeji energie a dalších veličinách (zaznamenané trasy). záložka Graf - zobrazuje graf trasy - podle nastavení to může být převýšení, průběh rychlosti atd. Dostupné pouze v Locusu Map Pro Locus Map - knowledge base -

14 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management nastavení grafu - nastavení os X a Y - na ose X může být délka nebo čas, dvě osyy mohou zobrazit průběh nadmořské výšky, sklonu, rychlosti, srdečního tepu, kadence šlapání (pokud jsou připojeny a aktivovány relevantní senzory). Body na trase (navigační pokyny) lze skrýt. Výchozí nastavení: X - vzdálenost, Y1 - nadmořská výška, Y2 - prázdné. Pokud je trasa importována nebo nakreslena na mapě bez výškových dat, graf je prázdný. přizpůsobit graf - přizpůsobí šířku grafu displeji zařízení (natočením mobilu o 90 získáme širší graf) mapa - klepnutím na určité místo na grafu trasy a pak na tohle tlačítko zobrazíte bod na trase na mapě, - lupa - zvětšuje/zmenšuje graf do šířky záložka Waypointy - zobrazí seznam waypointů (bodů zájmu spojených s trasou) na trase Printed on 2018/08/31 11:34

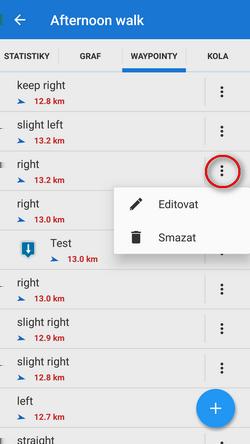

15 2018/08/31 11:34 15/36 Každý waypoint lze editovat nebo smazat, nový přidáte pomocí tlačítka Pokud chcete do trasy přidat bod z vaší vlastní databáze, klepněte na Body z voliče pozice: Locus Map - knowledge base - a pak vyberte

16 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Pak již vyberte bod z některé z vašich složek ve správci bodů. záložka Kola - zobrazí tabulku statistik předdeﬁnovaných úseků tras - kol - ujetou vzdálenost, čas, průměrnou rychlost a převýšení. Klepnutím na konkrétní kolo zobrazíte odpovídající úsek trasy na mapě. Vysvícení červeně - nejpomalejší kolo. Zeleně - nejrychlejší kolo. Printed on 2018/08/31 11:34

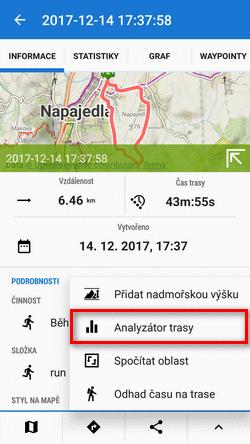

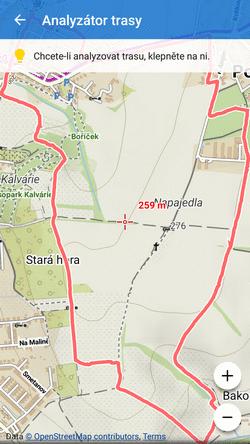

17 2018/08/31 11:34 17/36 nastavení délky kola - v horní liště - nabízí 1, 2, 5, 10 km a vlastní nastavení Analyzátor trasy Když potřebujete znát dílčí statistiky a grafy určitého úseku trasy, otevřete trasu v tomto nástroji. Najdete jej v menu nástrojů: klepněte na trasu v místě, odkud chcete deﬁnovat úsek trasy klepněte na druhý konec deﬁnovaného úseku. Tento krok můžete opakovat a měnit tak průběžně rozsah úseku. průběžně můžete sledovat základní statistiky a graf převýšení ve spodní liště Locus Map - knowledge base -

18 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Pro zobrazení podrobných statistik a grafů potvrďte svůj výběr: Vybraná část trasy se zobrazí v novém okně se záložkami informací, statistik a grafů: Printed on 2018/08/31 11:34

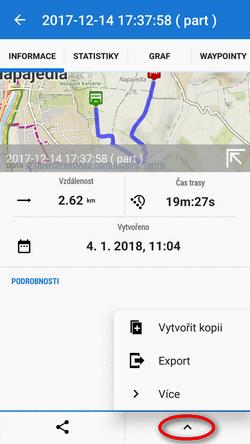

19 2018/08/31 11:34 19/36 Pro sdílení vybraného úseku vyberte z možností v menu Sdílení: Pro vytvoření kopie části trasy, pro její export, výpočet plochy, obsažené trasou nebo pro výpočet Locus Map - knowledge base -

20 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management odhadu času na trase, vyberte z nástrojového menu: Styl trasy Stylem trasy se rozumí graﬁcké provedení její linie. Každá trasa má svou barvu, míru průhlednosti, vzor a další parametry. Tyto parametry lze nastavit v několika úrovních: Globální nastavení Určuje výchozí vzhled všech tras v aplikaci. Najdete je v Nastavení > Body a trasy > Styl linie trasy Printed on 2018/08/31 11:34

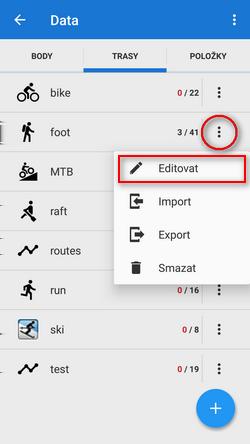

21 2018/08/31 11:34 21/36 Tato nastavení mohou být přepsána následujícími: Styl složky s trasami Trasy uložené v jedné složce ve Správci tras můžou mít společné nastavení stylu. Toto nastavení lze změnit v akčním menu složky: Locus Map - knowledge base -

22 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Printed on 2018/08/31 11:34

23 2018/08/31 11:34 23/36 Individuální nastavení stylu trasy Jeho editaci spustíte z menu ve spodní liště okna detailu trasy: Pro aktivaci individuálních nastavení ovšem musíte vypnout nastavení složky (tím se styl trasy přepne do výchozího nastavení, které můžete editovat nyní individuálně): Locus Map - knowledge base -

24 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Locus umožňuje také individuální změnu stylu více tras najednou: Printed on 2018/08/31 11:34

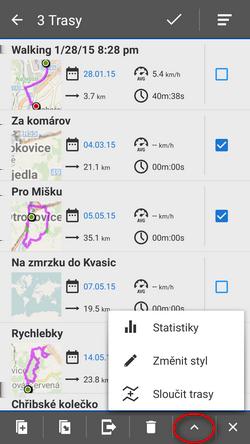

25 2018/08/31 11:34 25/36 otevřete složku, obsahující trasy k editaci označte trasy, u kterých chcete změnit styl klepněte na nástrojové menu ve spodní liště a vyberte Změnit styl Styl záznamového profilu trasy Styl trasy pořízené záznamem je definován v nastavení použitého záznamového profilu. Ve výchozím nastavení je styl profilu záznamu trasy přepsán stylem složky, do které záznam ukládáte. Pokud chcete u trasy zachovat styl záznamu, postupujte následovně: Locus Map - knowledge base -

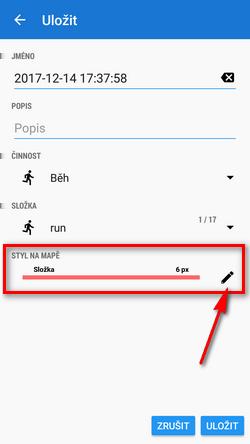

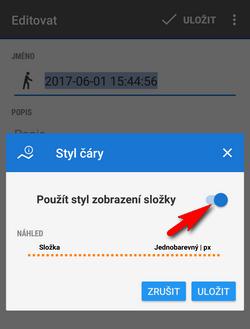

26 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management 1. klepněte na linii stylu v dialogu uložení trasy po ukončení záznamu: 2. vypněte Použít styl zobrazení složky a klepněte na ULOŽIT: Při příštím záznamu trasy ve stejném proﬁlu bude styl proﬁlu zachován a nebude přepsán stylem složky. Styl čáry v plánovači tras Možnost nastavit styl linie plánované trasy je užitečná např. v případě, když potřebujete dynamicky Printed on 2018/08/31 11:34

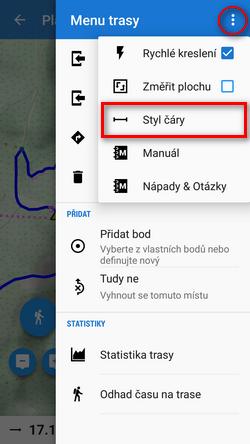

27 2018/08/31 11:34 27/36 obarvit sklon nebo nadmořskou výšku trasy. Editor stylu zapnete z podnabídky v horní liště menu trasy: Styl linie trasy v plánovači je přepsán stylem složky, kam trasu uložíte. Shrnutí nastavení stylu trasy: Globální nastavení má ve vzhledu linie trasy nejnižší prioritu. Je přepsáno stylem složky, záznamu i plánovače. Styl složky je rovněž nadřazený stylu záznamu a plánovače. Každá trasa může mít svůj individuální styl, pokud je pro ni vypnut styl složky. Editor stylu Všechna tlačítka, odkazující na úpravu stylu linie v aplikaci - na výchozí úrovni, na úrovni složky, proﬁlu záznamu nebo plánovače - vedou sem: Locus Map - knowledge base -

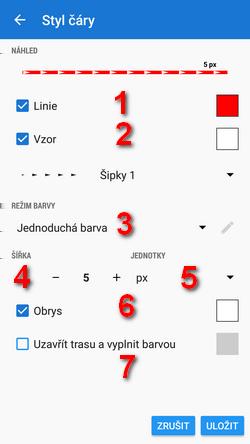

28 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Editor stylu Locusu nabízí nepřeberné množství možností, jak rozlišit vaše trasy - zaznamenané, plánované, turistické, cyklistické apod. - můžete nastavit barvu linie (1), šířku (4) a obrys (6), přidat vzor (2) ze široké nabídky, obarvit jej, nastavit režim barvy (3 - jednoduchou barvu nebo některý z dynamických barevných režimů podle rychlosti, nadmořské výšky atd.) nebo automaticky uzavřít linii a vzniklý prostor vyplnit barvou (7). Linie Linie (1) lze barvit v základní paletě, Printed on 2018/08/31 11:34

29 2018/08/31 11:34 29/36 v rozšířené paletě s možností výběru kterékoli barvy dostupné ve vašem mobilu nebo tabletu, a prostřednitvím kódu - stačí vložit HEX, RGB nebo HSV kód požadované barvy: Locus Map - knowledge base -

30 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Průsvitnost barvy nastavíte od neviditelnosti 0% po plných 100% nebo můžete barvu linie úplně vypnout - zůstane viditelný jen její vzor: Printed on 2018/08/31 11:34

31 2018/08/31 11:34 31/36 Vzor (2) lze barvit stejně jako linii, viz výše. Pokud nechcete linii se vzorem, odškrtněte políčko: Máte na výběr ze široké nabídky vzorů včetně šipek a křížků: Locus Map - knowledge base -

32 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Režim barvy (3) linie trasy může mít jednoduchou barvu nebo dynamickou - podle rychlosti, změny rychlosti, nadmořské výšky, sklonu, přesnosti GPS, srdeční frekvence nebo kadence šlapání Printed on 2018/08/31 11:34

33 2018/08/31 11:34 33/36 Pokud zvolíte dynamický režim a vypnete barvu linie, je dynamicky obarven zapnutý vzor: Pokud potřebujete barevně zvýraznit pouze určitý rozsah nadmořské výšky nebo úhlu sklonu, nadeﬁnujte jej ručně: Šířka (4) může být nastavena v pixelech nebo v metrech (jako v reálném světě)(5): První možnost zobrazí stejnou šířku linie napříč všemi měřítky mapy. Např. linie široká 6 pixelů: Locus Map - knowledge base -

34 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management Ta samá linie široká v reálu 6 metrů: Obrys Pro zvýšení kontrastu linie na podkladové mapě lze použít obrys (6). Možnosti volby barvy jsou stejné jako pro linii a vzor. Printed on 2018/08/31 11:34

35 2018/08/31 11:34 35/36 Uzavření a vyplnění barvou Speciální funkce pro zvzýraznění ploch uzavřených trasou (7). Locus Map - knowledge base -

36 Last update: 2018/08/14 12:29 cz:manual:user_guide:tracks:management From: - Locus Map - knowledge base Permanent link: Last update: 2018/08/14 12:29 Printed on 2018/08/31 11:34
