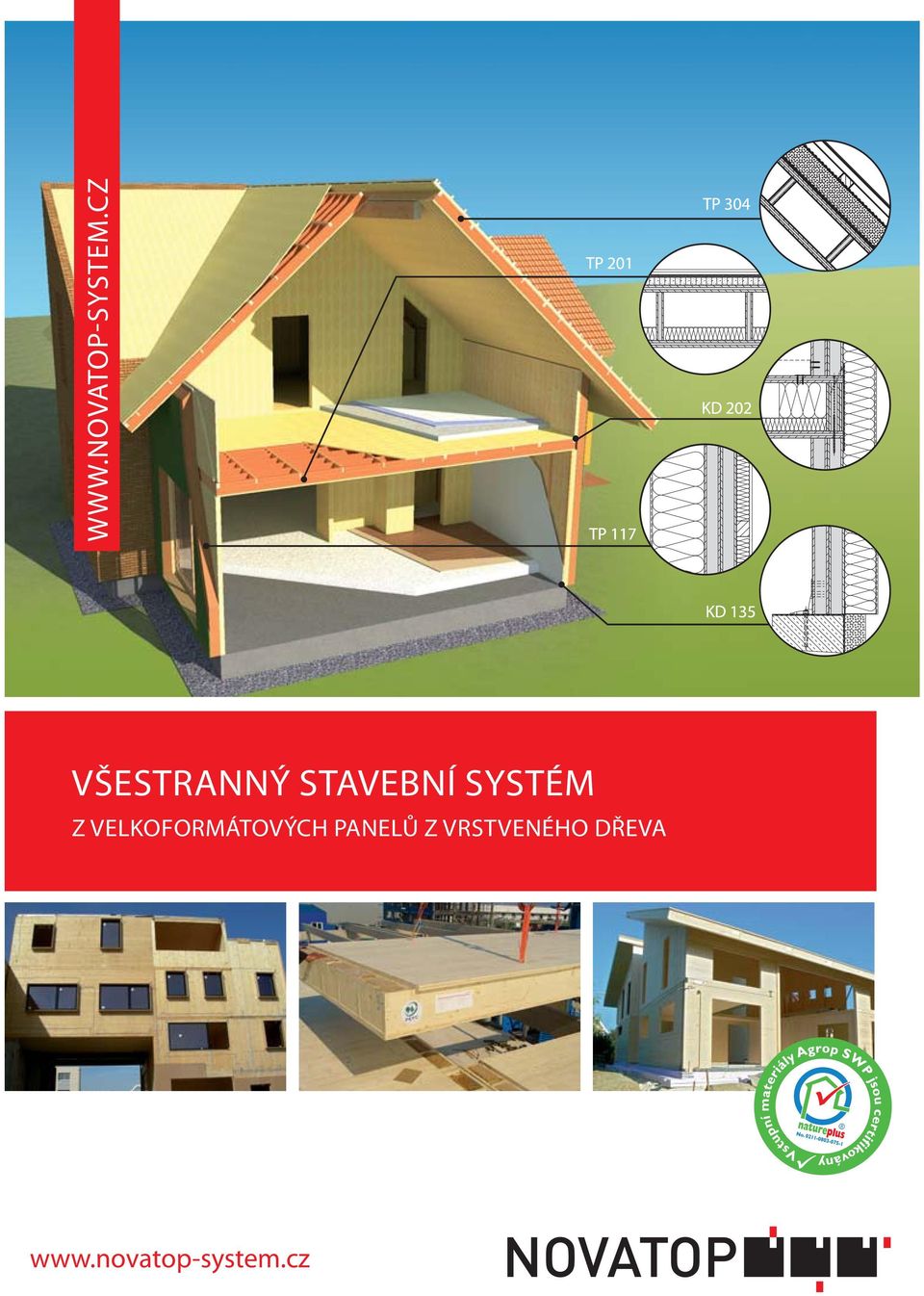

1 VŠESTRANNÝ STAVEBNÍ SYSTÉM Z VELKOFORMÁTOVÝCH PANELŮ Z VRSTVENÉHO DŘEVA

2 OBSAH DIE STABILITÄT Úvod 3 NOVATOP SOLID Stěny a příčky Výhody, použití 4 5 Formáty 6 7 Stěny Mechanické vlastnosti, průřezové hodnoty, předběžné dimenzování 8 9 Stropy a střechy Mechanické vlastnosti průřezové hodnoty, předběžné dimenzování 9 Vzduchotěsnost, fázový posun 11 Difuze 12 Požární odolnost NOVATOP ELEMENTS Střechy a stropy Výhody, použití Zpracování, skladování, formáty 18 Typy elementů 19 Konstrukční detaily Statické charakteristiky 22 Předběžné dimenzování Zvuková izolace Prostorová akustika absorpce zvuku 30 Tepelná izolace 31 Požární odolnost 32 NOVATOP ELEMENTS OPEN 33 Výrobce: AGROP NOVA a.s., Ptenský Dvorek 99, Ptení, Česká republika tel.: , fax: , novatop@agrop.cz Certifikáty: PEFC/ Partneři vývoje: CZ 0132 HT NOVATOP STATIC Střešní přesahy Výhody, použití, formáty Specifikace, zpracování, skladování 36 Mechanické vlastnosti a průřezové hodnoty 37 Předběžné dimenzování Jsme členem sdružení: NOVATOP SYSTÉM Plánování výroby 42 Montáž 43 Záruky kvality 44 Specifikace kvalit Výběr z realizací našich certifikovaných partnerů 48 Verze INTERNATIONALE CZ" 04 ( ) Tato dokumentace je založena na stavu vývoje z ledna Veškeré údaje byly sestaveny podle nejlepšího vědomí a svědomí. Právní nároky z používání této dokumentace se vylučují. Rozmnožování této práce, 2 i jen v částech, je bez souhlasu autora protiprávní. Copyright 2012 AGROP NOVA a.s.

3 NOVATOP NABÍZÍ VOLNOST A KRÁSU PŘÍRODNÍHO DŘEVA Proč dřevo? Dřevo se po staletí osvědčovalo jako konstrukční a stavební materiál. Těžko bychom hledali všestrannější materiál. Služeb, které člověku poskytuje, je bezpočet a stále se objevují nové a nové. A jako by tato chvála nestačila, dřevo je jedinou masově použitelnou obnovitelnou surovinou, takže při rozumném hospodaření s lesy a dřevní hmotou bude neustále dorůstat a jeho zdroje mohou být nevyčerpatelné. Les je živý organizmus, který prochází neustálým procesem vzniku a zániku. Po dobu svého vzniku, tedy růstu stromů, představuje jedinečný krajinotvorný prvek a má nezastupitelnou úlohu v cyklu kyslíku a oxidu uhličitého, který je naprosto zásadní pro život na naší planetě vůbec. Je to jediný stavební materiál, který má pasivní bilanci CO 2, v celém životním cyklu od pěstování až po recyklaci více CO 2 pohltí, než vyprodukuje. A navíc energie dřeva působí i v době, kdy strom už neroste, a není pravda, že kácením lesů škodíme životnímu prostředí, jak se někdy zarputilí ekologové snaží veřejnosti namluvit. Proč NOVATOP? NOVATOP je promyšlený a všestranný stavební systém založený na velkoformátových panelech z vrstveného dřeva (CLT). Panely lze aplikovat na stěny, stropy i střechy. Vysoká pevnost a stabilita jednotlivých komponentů garantuje stabilitu a bezpečnost celé konstrukce. Jedinečnou vlastností systému je možnost přiznat nosnou konstrukci a využít pohledové kvality smrkového dřeva pro finální řešení vnitřních povrchů. S NOVATOPem nezískáváte jen samotné výrobky, ale ucelený systém, který usnadňuje projekční přípravy i montáž. Panely jsou vyráběny v přesných formátech s kvalitně opracovanými spoji, s otvory pro okna a dveře a s dalšími individuálními úpravami, jako jsou trasy pro rozvody nebo tepelné, zvukové a protipožární izolace. Dům se s pomocí jeřábu skládá jako stavebnice rychle, přesně a jednoduše bez ohledu na roční období. Díky prefabrikaci s vysokou přesností detailů a velkoplošným formátům (až 12 x 2,5 m) lze minimalizovat montážní práce a výrazně zkrátit dobu výstavby. Hrubá stavba přízemního bungalovu je otázkou několika hodin, vícepodlažní budova trvá několik dnů. NOVATOP nabízí volnost, působí harmonicky s ocelí i betonem a je v souladu s dalšími stavebními systémy. Jednotlivé komponenty lze kombinovat se zděnou stavbou i s jakoukoli stavbou na bázi dřeva. Konstrukční technologie je vhodná nejen pro rodinné a bytové domy, ale i pro rekonstrukce, přístavby, nadstavby apod. Propracovanost systému umožňuje vyhovět dílčí poptávce po stěnách či střeše stejně dobře jako komplexnímu řešení celé stavby. NOVATOP je český výrobek. Vyrábí se na Moravě převážně ze dřeva českých jehličnanů při dodržení přísných ekologických předpisů. Výrobní proces splňuje náročná kritéria pro celou řadu certifikací vč. PEFC a mezinárodně uznávaného certifikátu Natureplus. Na vývoji systému spolupracovali experti ze Švýcarska. Proč certifikovaní NOVATOP partneři? Pro zajištění vysoké kvality realizací doporučujeme služby našich Certifikovaných partnerů. Tato značka je zárukou špičkového týmu odborniků, který má v oblasti projektovaní a stavění ze dřeva dlouholeté praktické zkušenosti. 3

4 DIE STABILITÄT NOVATOP SOLID Stěny a příčky

5 NOVATOP SOLID POPIS, VÝHODY, POUŽITÍ Návrat k přírodním stavebním materiálům posílil oblibu masivních dřevěných konstrukcí. NOVATOP SOLID řeší jednoduše především konstrukce nosných stěn a zároveň nabízí pohledovou kvalitu masivního dřeva. Konstrukce z panelů NOVATOP SOLID jsou tvarově stálé a mohou vytvářet difuzně otevřený plášť i bez folií a parozábran. Tyto velkoformátové celodřevěné panely jsou vysoce efektivní při stavbě nízkoenergetických a pasivních domů. POPIS NOVATOP SOLID je velkoplošný vícevrstvý panel typu CLT (cross laminated timber). Každá vrstva panelu je tvořena z lamel z rostlého smrkového dřeva a orientace vláken jednotlivých vrstev je vždy kolmá k sousedním vrstvám. Lamely v každé vrstvě jsou slepeny v podélném i příčném směru a vrstvy jsou slepeny mezi sebou. SOLID Hlavní výhody: variabilní systém nosných konstrukcí stěn, vyrobeno z masivního dřeva, difuzně otevřená konstrukce, tvarově stálé a pevné, statika i krása masivního dřeva v jednom, velkoplošné 6 x 2,95 m (max. 12* x 2,95 m), variabilní formáty, tloušťky, kvality, příznivě regulují prostorové klima, odolné proti zemětřesení, minimalizace tepelných mostů, materiál je zcela zdravotně nezávadný, vstupní polotovary jsou certifikovány Natureplus. Doporučujeme pro tyto projekty: nosné a nenosné stěny, příčky, podklady stropů a střech, masivní střešní a stropní desky, výztužné komponenty. *Doporučení: z důvodů omezení dopravy a lepši manipulace doporučujeme délku max. 8,5 m. 5

6 SOLID DIE STABILITÄT NOVATOP SOLID FORMÁTY Základní formáty Základní formáty, ze kterých jsou panely sestavovány (mm). Další formáty vychází z těchto základních formátů. Spojení panelů: podélným přeplátováním 0,4 m (0,2 ; 0,1 m) nebo s příložkou. Rozměrové tolerance viz str. 18. Kvality: nepohledová konstrukční, pohledová půmyslová, pohledová interiérová Tloušťky: 62, 84, 124 mm 2100 Princip provedení stěnových panelů sestavením ze základních formátů. Směr vláken vertikálně. Spojení panelů: s příložkou. Směr vláken vertikálně. Spojení panelů: podél. přeplátovaním 0,4 m (0,2 ; 0,1 m) (max *) max max Tloušťky: 62, 84, (124) mm Tloušťky: 84, 124 mm Dodání: po částech. Dodání: v kuse nebo po částech. 6

7 NOVATOP SOLID FORMÁTY NOVATOP SOLID jako stěny: Směr vláken horizontálně. Spojení panelů: s příložkou. max Dodání: po částech (max *) Tloušťky: 62, 84, 124 Směr vláken horizontálně. Spojení panelů: s příložkou. *Doporučení: z důvodů omezení dopravy a lepší manipulace doporučujeme délku max mm. max SOLID Příklad provedení štítu: Směr vláken horizontálně. Spojení panelů: s příložkou Dodání: po částech Tloušťky: 84, 124 Směr vláken vertikálně. Spojení panelů: s příložkou (max. 6000) Dodání: po částech Tloušťky: 62, 84, 124 7

8 SOLID DIE STABILITÄT NOVATOP SOLID STĚNY Průřezové hodnoty struktury desek použití pro stěny Tloušťka 62 mm U = 2,10 W/m2K Tloušťka 84 mm U = 1,24 W/m2K Tloušťka 124 mm U = 1,05 W/m2K Tloušťka 62 mm 84 mm 124 mm Plocha průřezu mm mm mm2 Moment setrvačnosti I (podélně) 1,30E + 07 mm4 2,66E + 07 mm4 6,28E + 07 mm4 Podélný modul průřezu W 4,18E + 05 mm3 6,32E + 05 mm3 1,01E + 06 mm3 Moment setrvačnosti I (příčně) 7,45E + 06 mm4 2,42E + 07 mm4 1,00E + 08 mm4 Příčný modul průřezu W 2,40E + 05 mm3 5,76E + 05 mm3 1,62E + 06 mm3 Součinitel prostupu tepla U 1,55 W/m2K 1,24 W/m2K 0,89 W/m2K Fázový posun ψ 2,7 hod. 4,2 hod. 7,1 hod. Předběžné dimenzování pro stěnový panel 62 mm (9/44/9) Předběžné dimenzování pro stěnový panel 84 mm (9-24-9/9-24-9) F (kn) Předpoklad: Zatížení na přípustné úrovni Šířka uložení min. 50 mm Max. excentricita uložení 10 mm F (kn) Boční zatížení větrem 0,70 kn/m2 zohledněno Předpoklad: Zatížení na přípustné úrovni Šířka uložení min. 60 mm Max. excentricita uložení 15 mm Boční zatížení větrem 0,70 kn/m2 zohledněno 0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 Délka (m) 0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 Délka (m) 8

9 NOVATOP SOLID STĚNY, STROPY A STŘECHY Předběžné dimenzování pro stěnový panel 124 mm (9/44/9-9/44/9) F (kn) Předpoklad: Zatížení na přípustné úrovni Šířka uložení min. 62 mm Max. excentricita uložení 40 mm Boční zatížení větrem 0,70 kn/m2 zohledněno 0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 Délka (m) Průřezové hodnoty struktury desek použití na stropy a střechy SOLID Tloušťka 81 mm 84 mm 116 mm Plocha průřezu mm mm mm2 Moment setrvačnosti I (podélně) 3,13E + 07 mm4 2,66E + 07 mm4 8,84E + 07 mm4 Podélný modul průřezu W 7,74E + 05 mm3 6,32E + 05 mm3 1,52E + 06 mm3 Moment setrvačnosti I (příčně) 1,41E + 07 mm4 2,42E + 07 mm4 4,52E + 07 mm4 Příčný modul průřezu W 3,49E + 05 mm3 5,76E + 05 mm3 7,80E + 05 mm3 Předběžné dimenzování l/300 Užitečné zatížení (qn) Stálé zatížení (qa) Vlastní hmotnost (vzata v úvahu) kn/m1 3,0 2,5 N-SOLID 81 mm N-SOLID 84 mm N-SOLID 116 mm 2,0 1,5 1,0 0,5 0, Délka upnutí (mm) 9

10 SOLID DIE STABILITÄT NOVATOP SOLID PŘÍKLAD POUŽITÍ Příklad obvodové stěny (TP 105) Systémová fasádní omítka Dřevovláknitá deska (λ = 0,043 W/mK; q = 190 kg/m3) (STEICOprotect TYP L) Masivní dřevěný panel NOVATOP SOLID Dřevovláknitá deska (λ = 0,040 W/mK; q = 50 kg/m3) (STEICOflex) Dřevěný hranol 50 x 60 svisle á 625 mm Sádrovláknitá deska (FERMACELL) Stavebně fyzikální vlastnosti (TP 105) Statický průřez masiv. stěny pro dané požární zat. je 90 mm. Požární odolnost REI: 60 min Součinitel prostupu tepla: 0,21 W/m2K Vzduchová neprůzvučnost R w : 51 db Fázový posun 15,4 hod. 10

11 NOVATOP SOLID VZDUCHOTĚSNOST, FÁZOVÝ POSUN Vzduchotěsnost Spolu se zvyšujícími se požadavky na energetickou úspornost stavebních objektů je věnován stále větší důraz na vzduchotěsnost respektive neprůvzdušnost obálek budov. Vzduchotěsnost výrazně ovlivňuje i účinnost rekuperačních jednotek. Účelem požadavků neprůvzdušnosti je minimalizování tepelných ztrát únikem tepla proudícím skrze netěsnosti. Všechny komponenty NOVATOP jsou plošně neprůvzdušné, a to díky podélně lepeným spárám mezi lamelami a vyspravení suků (u panelů NOVATOP SOLID je vzduchotěsnost zajištěna už při tloušťce 62 mm). Zásluhou těchto vlastností vytváří vzduchotěsnou obálku i bez fólií a parozábran, což dokazují výsledky Blowerdoor testů při konkrétních realizacích. Pro dosažení vzduchotěsnosti je klíčová projekční fáze a důsledné provedení všech detailů na staveništi (vzájemná spojení a prostupy jako např. okna, ventilace apod.) Díky prefabrikaci komponentů NOVATOP je těchto detailů nesrovnatelně méně než u jiných stavebních systémů. Navíc stavební systém NOVATOP poskytuje širokou databázi doporučených konstrukčních řešení, vyvinutých na základě teoretických požadavků i zkušeností a nároků z praxe (viz Katalog konstrukčních detailů ). ČSN Celková neprůvzdušnost obvodového pláště budovy nebo její ucelené části se může ověřit pomocí celkové intenzity výměny vzduchu n 50 při tlakovém rozdílu 50 Pa, v h-1, stanovené experimentálně podle ČSN EN ISO Doporučuje se splnění podmínky: n 50 n 50,N, kde n 50,N je doporučená hodnota celkové intenzity výměny vzduchu při tlakovém rozdílu 50 Pa v h-1, která se stanoví podle tabulky. SOLID Doporučené hodnoty celkové intenzity výměny vzduchu n 50N Větrání v budově n 50,N [ h-1] Přirozené 4,5 Nucené 1,5 Nucené se zpětným získáváním tepla 1,0 Nucené se zpětným získáváním tepla v budovách se zvláště nízkou spotřebou tepla na vytápění (pasivní domy viz A 5.10) 0,6 Fázový posun Významným a v současné době stále zanedbávaným faktorem ovlivňujícím tepelnou pohodu uvnitř stavby je tzv. fázový posun teplotního kmitu. Jedná se o vlastnost konstrukce, která zpomaluje vliv působení extrémních teplot vyvolaných slunečním zářením. Působením slunce se povrch obvodového pláště budovy ohřívá a zvýšení teploty materiálu se šíří směrem k interiéru. Fázový posun je doba, za kterou se změna teploty na vnějším povrchu konstrukce projeví na straně interiéru. Fázový posun masivních panelů NOVATOP je dle tlouštěk v rozmezí necelých 3 hodin až po více než 7 hodin. V kombinaci s dřevovláknitou izolací to může být i více než 15 hodin, viz TP 105 str. 10. T-ext Fázový posun >15 hodin T-int teplota exteriér max. teplota povrchu exteriéru (na vnější teplotní křivce) teplota interiér max. teplota povrchu interiéru (na vnitřní teplotní křivce) Tloušťka 62 mm 84 mm 124 mm Fázový posun ψ 2,7 hod. 4,2 hod. 7,1 hod. 11

12 SOLID DIE STABILITÄT NOVATOP SOLID DIFUZE Difuze Dnešním trendem jsou jednoznačně difuzně otevřené systémy. Základním kritériem pro splnění myšlenky difuzně otevřeného systému je vytvoření vhodného pořadí jednotlivých vrstev ve skladbách obvodových plášťů vnitřní vrstvy musí mít větší difuzní odpor než vrstvy vnější. Množství vlhkosti vstupující do pláště je tak částečně redukováno a ta vlhkost, která se do konstrukce dostane, může skrze vrstvy s menším difuzním odporem snáze odejít do exteriéru. Panely NOVATOP jsou v celém průřezu z masivního dřeva a redukují prostup vlhkosti účinně. Část vlhkosti postupuje do konstrukce a dále do exteriéru, část je absorbována a zadržena dřevem a po snížení vlhkosti v interiéru je znovu uvolňována zpět. Díky těmto vlastnostem není v konstrukci zapotřebí foliová parozábrana, čímž odpadá jedno z nejvíce problematických míst při montáži dřevostaveb. V difuzně otevřené konstrukci je obvodový plášť tvořen izolací na vnější straně panelů NOVATOP, popř. instalační předstěnou na straně vnitřní. Skladba je navržena s ohledem na difuzní odpory jednotlivých vrstev tak, aby se rosný bod nacházel co nejblíže exteriéru při různých typech izolací (viz grafy). Pro správnou funkci je klíčový návrh a správné provedení všech spojů na staveništi, NOVATOP poskytuje širokou databázi doporučených konstrukčních řešení (viz Katalog konstrukčních detailů ). Rozložení tlaků vodní páry v typickém místě konstrukce Zatížení vnější návrhovou teplotou a vlhkostí dle ČSN P [Pa] Masivní dřevo Lepidlo Fasádní polystyren Fasáda P [Pa] Masivní dřevo Dřevovláknitá izolace měkká Fasáda TP 101b Fasádní polystyren TP 115 Dřevovláknitá izolace Interiér Exteriér Interiér Exteriér ,0000 0,0426 0,0852 0,1278 0,1704 Tloušťky... d [m] 0,2130 0,0000 0,0414 0,0828 0,1242 0,1656 Tloušťky... d [m] 0,2070 Rozložení tlaků Interiér: 22 C / 60 % nasyc. tlak Okr. podmínky: Exteriér: -13 C / 84 % teoret. tlak 12

13 NOVATOP SOLID POŽÁRNÍ ODOLNOST Dřevo hoří a komponenty NOVATOP samozřejmě také. To je však v naprostém pořádku, protože víme, jak tento proces probíhá. Díky tomu dokážeme společně s vámi jednotlivé segmenty stavby optimalizovat do potřebných dimenzí. Všechny masivní komponenty mají obrovskou výhodu v tom, že odhořívají pouze plošně a tím pádem se konstrukce oslabuje pomaleji. Oproti tomu dřevěné prvky skeletových i rámových staveb mohou být při požáru oslabovány odhoříváním z několika stran současně. Díky tomu pak musí být více naddimenzovány anebo chráněny dalšími materiály. Komponenty NOVATOP lze použít i k výstavbě bytových a průmyslových objektů vč. staveb se zvýšenými nároky na požární bezpečnost jako jsou školy nebo nemocnice. Požární zkoušky Fires s.r.o. (SK) Všechny vzorky byly opatřeny teplotními čidly napojenými na centrální počítač ve zkušební laboratoři. Získané informace slouží pro potřebu realizace zkoušky podle normovaných postupů a umožní vytváření tzv. rozšířených aplikací. V průběhu zkoušek byly ověřovány tyto 3 následující kritéria: (R) značka informující o schopnosti konstrukce odolávat danému zatížení po určitou dobu, (E) vyjadřující celistvost a (I) charakterizující izolaci. Kritérium celistvosti říká, že konstrukce se po danou dobu neporuší tak, aby vznikla díra skrz. Izolace pak označuje schopnost konstrukce zamezit vzniku vysoké teploty na odvrácené straně, jež by tam mohla způsobit další požár. Zajímavosti z průběhu zkoušek Dřevovláknitá fasádní izolace se sice vznítila a po několika desítkách minut se celá rozpálila doruda, ale zároveň sloužila jako ochranný štít. Díky této ochraně dosáhla tato skladba úžasnou odolnost 120 minut. Další zajímavostí bylo chování čistého panelu NOVATOP bez přidaných vrstev. Na základě zjednodušeného pravidla pro průběh odhořívání dřeva, které říká, že 1 mm odhořívá přibližně jednu minutu, byla očekávána odolnost kolem 80 minut. Tento předpoklad se vyplnil téměř přesně. Aktuální protokoly o klasifikaci požární odolnosti (PKO) jsou v souborech ke stažení na SOLID Technické informace o zkušebních vzorcích: VZOREK 1 Rozměr: Zatížení: Požárem zatížená strana: Celková tloušťka panelu: 3000 x 3000 mm 20 kn/m exteriér 202 mm Skladba panelu z požárem zatížené strany: 1/ Omítka tl. = 8 mm 2/ Fasádní čedičová vlna tl. = 100 mm q = 100 kg/m3; λ = 0,043 W/mK 3/ NOVATOP SOLID tl. = 84 mm 4/ Sádrovláknitá deska tl. = 10 mm q = kg/m3; λ R = 0,32 W/mK (Fermacell) STRANA POŽ. ZATÍŽENÍ SYSTÉMOVÁ FASÁDNÍ OMÍTKA MINERÁLNÍ IZOLACE (λ = 0,043 W/mK; q=100 kg/m3) (ISOVER ORSIL TF) MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID SÁDROVLÁKNITÁ DESKA (FERMACELL) VÝSLEDEK ZKOUŠKY: REI 120 (DP2) e>i 13

14 SOLID DIE STABILITÄT NOVATOP SOLID POŽÁRNÍ ODOLNOST VZOREK 2 Rozměr: Zatížení: Požárem zatížená strana: Celková tloušťka panelu: 3000 x 3000 mm 20 kn/m neurčeno symetrická skladba 104 mm Skladba panelu: 1/ Sádrovláknitá deska tl. = 10 mm q = kg/m3; λ R = 0,32 W/mK (Fermacell) 2/ NOVATOP SOLID tl. = 84 mm 3/ Sádrovláknitá deska tl. = 10 mm q = kg/m3; λ R = 0,32 W/mK (Fermacell) VÝSLEDEK ZKOUŠKY: STRANA POŽ. ZATÍŽENÍ MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID SÁDROVLÁKNITÁ DESKA (FERMACELL) REI 15 (DP2) / REI 60 (DP3) VZOREK 3B Požárem zatížená strana: Celková tloušťka panelu: neurčeno symetrická skladba 84 mm Skladba panelu: 1/ NOVATOP SOLID tl. = 84 mm STRANA POŽ. ZATÍŽENÍ MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID VÝSLEDEK ZKOUŠKY: REI 30 (DP3) VZOREK 3C (TP109) Požárem zatížená strana: neurčeno symetrická skladba Celková tloušťka panelu: 124 mm Skladba panelu: 1/ NOVATOP SOLID tl. = 124 mm STRANA POŽ. ZATÍŽENÍ MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID VÝSLEDEK ZKOUŠKY: REI 45 (DP3) 14

15 NOVATOP SOLID POŽÁRNÍ ODOLNOST VZOREK 3D (TP101b) Požárem zatížená strana: Celková tloušťka panelu: exteriér 202 mm Skladba panelu z požárem zatížené strany: 1/ Omítka tl. = 8 mm 2/ Fasádní polystyren tl. = 100 mm 3/ NOVATOP SOLID tl. = 84 mm 4/ Sádrovláknitá deska tl. = 10 mm q = kg/m3; λ R = 0,32 W/mK (Fermacell) VÝSLEDEK ZKOUŠKY: VZOREK 3E REI 60 STRANA POŽ. ZATÍŽENÍ SYSTÉMOVÁ FASÁDNÍ OMÍTKA FASÁDNÍ POLYSTYREN EPS MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID SÁDROVLÁKNITÁ DESKA (FERMACELL) SOLID Požárem zatížená strana: neurčeno symetrická skladba Celková tloušťka panelu: 124 mm Skladba panelu: 1/ Sádrovláknitá deska tl. = 10 mm q = kg/m3; λ R = 0,32 W/mK (Fermacell) 2/ Sádrovláknitá deska tl. = 10 mm (Fermacell) STRANA POŽ. ZATÍŽENÍ MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID SÁDROVLÁKNITÁ DESKA (FERMACELL) 3/ NOVATOP SOLID tl. = 84 mm 4/ Sádrovláknitá deska tl. = 10 mm (Fermacell) 5/ Sádrovláknitá deska tl. = 10 mm (Fermacell) VÝSLEDEK ZKOUŠKY: REI Vzorek 3A (TP117 b) Požárem zatížená strana: exteriér Celková tloušťka panelu: 262 mm Skladba panelu: 1/ Omítka tl. = 8 mm 2/ Dřevovláknitá izolace tl. = 120 mm (Steico Protect) 3/ NOVATOP SOLID tl. = 84 mm 4/ Dřevovláknitá izolace tl. = 40 mm (Steico Flex) 5/ Sádrovláknitá deska tl. = 10 mm (Fermacell) STRANA POŽ. ZATÍŽENÍ SYSTÉMOVÁ FASÁDNÍ OMÍTKA DŘEVOVLÁKNITÁ IZOLACE (STEICO PROTECT) (λ = 0,043 W/m3; q = 190 kg/m3) MASIVNÍ DŘEVĚNÝ PANEL NOVATOP SOLID DŘEVOVLÁKNITÁ IZOLACE (λ = 0,040 W/mK; q = 50 kg/m3) (STEICO FLEX) DŘEVĚNÝ HRANOL 50 x 60 SVISLE á 625 mm SÁDROVLÁKNITÁ DESKA (FERMACELL) VÝSLEDEK ZKOUŠKY: REI

16 DIE STABILITÄT NOVATOP ELEMENTS Střechy a stropy

17 NOVATOP ELEMENTS POPIS, VÝHODY, POUŽITÍ NOVATOP ELEMENTS jsou velkoplošné komponenty s promyšlenou žebrovou konstrukcí, které vynikají velmi nízkou hmotností a velmi vysokou statickou únosností. Tyto elementy umožňují řešit především nosné stropy a střechy, lze jimi velice snadno vyztužit budovy pomoci mezistropních a nosných střešních struktur. S komponenty NOVATOP ELEMENTS je konstrukce stavby velice tuhá a stabilní v obou osách. NOVATOP ELEMENTS jsou variabilní co do šířky, délky i výšky, dutiny mezi žebry lze osazovat podle požadavků stavby tepelnou, zvukovou a protipožární izolaci. Detailní příprava projektu umožňuje navrhnout trasy pro instalace nebo je i předmontovat. Velkou výhodou těchto elementů je možnost využití pohledové kvality dřeva jako finálního řešení interiéru. Komponenty jsou dodávány s vysokou přesností všech detailů přímo na stavbu, montáž je díky velkým formátům a prefabrikaci rychlá a jednoduchá (100 m2 stropu trvá přibližně hodinu). NOVATOP ELEMENTS jsou v souladu s ostatními stavebními systémy. Popis NOVATOP ELEMENTS jsou velkoplošné žebrové komponenty vyrobené z vícevrstvých masivních smrkových desek. Konstrukce elementu je tvořena nosnou spodní vícevrstvou deskou, jejíž tloušťka je závislá na požadované požární odolnosti konstrukce. Na ní jsou nalepena příčná a podélná žebra, jejichž výška je závislá na požadované nosnosti elementu. Celá konstrukce je uzavřena horní vícevrstvou deskou. ELEMENTS Hlavní výhody: vyrobeno z masivního dřeva, krása dřeva, lehkost a pevnost v jednom, materiál je zcela zdravotně nezávadný, vstupní velkoplošné (až 12 x 2,45 m), polotovary jsou certifikovány Natureplus. rychlost a jednoduchost montáže s vysokou přesností, okamžitá únosnost, Doporučujeme pro tyto projekty: nízká výška na velká rozpětí, nízkoenergetické a pasivní domy, nízká vlastní hmotnost, rodinné domy a byty, tvarově stálé a pevné, vícepodlažní stavby, možnost doplnění tepelné, zvukové a protipožární průmyslové stavby a tovární haly, izolace, kancelářské budovy, variabilita uložení, atypické tvary dle projektu, zemědělské stavby, možná příprava tras pro rozvody instalací, provizorní demontovatelné stavby, variabilní formáty, výšky, kvality, sanace, přístavby, přestavby a rozšíření. 17

18 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS ZPRACOVÁNÍ, SKLADOVÁNÍ, FORMÁTY Zpracování Komponenty NOVATOP ELEMENTS jsou zpracovány z vícevrstvých desek lepených z masivního rostlého dřeva (SWP), vlhkost při expedici činí 10 % ± 3 %. Konstrukce elementu je tvořena nosnou spodní deskou, následně se na ni sestavuje dřevěná žebrová konstrukce, krycí deska se vyrovnává pomocí pozičních kolíků a lepidla. Spojení žeber a desek je pouze lepením a lisováním za studena. Dutiny se osazují dle požadavků tepelnou, zvukovou a protipožární izolací. Po konečné kontrole kvality se komponenty paketují ve správném montážním sledu, jsou zabaleny do PE folie a opatřují se identifikačními štítky. Veškeré úpravy ve výrobě se provádějí dle projektové dokumentace a přání zákazníka, nejčastěji jsou komponenty dodávány jako prefabrikáty hotové k montáži, bez další potřeby opracování na stavbě. Opracování jednotlivých dílů se provádí na velkoformátovém CNC zařízení podle CAD dat, celý výrobní proces je kontrolován digitálně, data se archivují na DVD po dobu 20 let. Skladování Komponenty NOVATOP ELEMENTS musí být skladovány v uzavřených a suchých prostorách, uložené vodorovně, po odstranění ochranného obalu pečlivě přikryté, nejlépe jiným plošným materiálem. Komponenty musí být chráněny proti nepříznivým povětrnostním vlivům i na staveništi a skladovány zde pouze po nezbytně dlouhou dobu. Je nutné vyvarovat se vystavení komponentů dešti a tekoucí vodě, a to během montáže, před i po ní. Pro ochranu před deštěm, nečistotami a nadměrným slunečným zářením doporučujeme použít nepromokavé plachty nebo celty. Upozornění: Nevhodné skladování může vést k poškození, za které výrobce nepřebírá žádné záruky. Formáty: Elementy jsou variabilní co do šířky, délky i výšky, lze vyrábět i velmi atypické tvary. Délky: jsou libovolně volitené dle projektové dokumentace, standardně 6 max. 12 m. (Prodloužení cinkovaným spojem s vnitřním vystužením). Standardní výšky: 160, 180, 200, 220, 240, 280, 300, 320 mm, maximálně 400 mm. Standardní šířky: 690, 1030, 2090, 2450 mm. Kvality: nepohledová konstrukční, pohledová půmyslová, pohledová interiérová. Rozměrové tolerance: Tolerance jmenovité šířky a délky: ±2 mm Přímost boků: ±1 mm/m Pravoúhlost: ±1 mm/m 18

19 NOVATOP ELEMENTS TYPY ELEMENTŮ Podélný spoj elementu Pohledově je možné provést podélnou spojovací spáru na tupo nebo s vůlí cca 4 mm. Vzduchotěsnost lze zajistit utěsněním spáry v oblasti žeber. těsnící páska Typy elementů Rastr pokládky Verlegeraster 690 (na 690 tupo) (stumpf) Hrubá Bruttobreite šířka ELEMENTS Stumpf, gefast offene Fuge Na tupo bez vůle se sraženou hranou. S vůlí (4 mm) a sraženou hranou. Rastr Verlegeraster pokládky (na(stumpf) tupo) Hrubá Bruttobreite šířka Rastr Verlegeraster pokládky 2090 (na (stumpf) tupo) Hrubá Bruttobreite šířka 2125 Rastr Verlegeraster pokládky 2450 (na (stumpf) tupo) Hrubá Bruttobreite šířka

20 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS KONSTRUKČNÍ DETAILY Stavební systém NOVATOP poskytuje širokou databázi doporučených konstrukčních řešení, vyvinutých na základě teoretických požadavků i zkušeností a nároků z praxe viz Katalog kostrukčních detailů. KD 301b Napojení elementu na pozednici KD 302a Detail hřebene s použitím vrcholové vaznice. KD 202 Napojení stropu v mezipatře na obvodovou stěnu

21 NOVATOP ELEMENTS KONSTRUKČNÍ DETAILY Uložení elementu Minimální šířka uložení. 40 mm Uložení průvlaku Uložení průvlaku Průvlak z oceli prvky vsunuté. ELEMENTS Uložení průvlaku Průvlak z masivního dřeva (lepený hranol) prvky položené. Průvlak z oceli prvky položené. Průvlak z oceli pomocí Z profilů prvky položené. 21

22 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS STATICKÉ CHARAKTERISTIKY Charakteristické hodnoty podle SIA 265, DIN1052, ETAG 019, EUROCODE 5 : ČSN EN REI 45 Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost (kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,5 16,5 29,0 13, ,3 19,0 34,1 15, ,3 21,6 39,4 17, ,4 24,2 44,7 19, ,6 26,8 50,2 22, ,8 29,5 55,7 24, ,1 32,2 61,3 26, ,5 34,9 67,0 28, ,0 37,7 72,8 30, ,5 40,5 78,6 33,2 REI 45 Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost (kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,1 16,3 27,5 13, ,9 18,8 32,6 15, ,8 21,3 37,8 17, ,8 23,9 43,1 19, ,9 26,5 48,5 21, ,1 29,2 53,9 23, ,4 31,9 59,5 26, ,8 34,6 65,2 28, ,2 37,3 70,9 30, ,7 40,1 76,7 32,9 REI 60 Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost (kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,2 15,4 27,6 12, ,0 17,9 32,7 14, ,0 20,4 38,0 16, ,1 23,0 43,4 18, ,4 25,7 48,9 21, ,8 28,4 54,6 23, ,3 31,2 60,4 25, ,9 34,1 66,3 27, ,6 37,0 72,4 30, ,4 39,9 78,5 32,7 Podklady * Odolnost průřezů se vztahuje k rozpětí 4,0 m s rovnoměrným liniovým zatížením. Vztažná šířka je 1 m. Výpočet podle SIA 265 f m,d f v,d 14 N/mm2 1,5 N/mm2 t 1 w 1 Výpočet podle DIN 1052 f m,k f v,k 24 N/mm2 2,7 N/mm2 22

23 NOVATOP ELEMENTS PŘEDBĚŽNÉ DIMENZOVÁNÍ Diagramy předběžného dimenzování jsou určeny pro první posouzení. Výsledky musí být odborně technicky přezkoušeny a musí být doložena jejich statická vhodnost. Přitom je třeba zohlednit nahodilé zatížení (klimatické, např. sníh + užitné, např. pohyb osob) a stálé zatížení (např. skladba podlahy na elementu). Předběžné dimenzování l/450 kn/m2 (zatížení qn + q A ) ,0 7,0 6,0 Rámcové podmínky k tomu jsou dány zákonně platnými výpočtovými normami podle SIA/DIN/EN a aktuálními poznatky výzkumu. Rovněž je nutno doložit potřebný upevňovací materiál s příslušnými podpěrnými podmínkami. l v mm NOVATOP ELEMENTS 160 NOVATOP ELEMENTS 200 NOVATOP ELEMENTS 240 NOVATOP ELEMENTS 280 NOVATOP ELEMENTS ELEMENTS 5,0 4,0 3,0 2,0 1, užitná zátěž (q N ) stálé zatížení (q A ) vlastní hmotnost (zohledněna) délka upnutí l v mm 23

24 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS PŘEDBĚŽNÉ DIMENZOVÁNÍ Předběžné dimenzování l/600 kn/m2 (zatížení qn + qa) 8,0 7,0 6,0 5,0 4,0 3,0 2,0 NOVATOP ELEMENTS 160 NOVATOP ELEMENTS 200 NOVATOP ELEMENTS 240 NOVATOP ELEMENTS 280 NOVATOP ELEMENTS 320 1, užitná zátěž (qn) stálé zatížení (qa) vlastní hmotnost (zohledněna) l v mm délka upnutí l v mm Nosníky o dvou polích l/600 l1 : l2 = 1 : 1 kn/m2 (zatížení qn + qa) 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1, užitná zátěž (qn) stálé zatížení (qa) vlastní hmotnost (zohledněna) l1 l2 NOVATOP ELEMENTS 160 NOVATOP ELEMENTS 200 NOVATOP ELEMENTS 240 NOVATOP ELEMENTS 280 NOVATOP ELEMENTS 320 vzdálenost podpor délka upnutí l1 v mm Výhody a nevýhody nosníku o dvou polích Výhody: možnost překlenout dvě až tři místnosti najednou, menší průhyb než u prostého nosníku, hospodárnější a rychlejší montáž na staveništi (až 30 m2 najednou), méně montážních spojů. Nevýhody: nutnost použití konstrukčního spoje elementů při délce větší než 6 m (často i v pohledové zóně), vyšší náklady při výrobě, náročnější manipulace a dojezd na staveniště, větší riziko přenosu zvuku a kmitání z místnosti do místnosti. Nosníky o dvou polích l/450 l1 : l2 = 1 : 1 kn/m2 (zatížení qn + qa) 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 užitná zátěž (qn) stálé zatížení (qa) vlastní hmotnost (zohledněna) NOVATOP ELEMENTS 160 NOVATOP ELEMENTS 200 NOVATOP ELEMENTS 240 NOVATOP ELEMENTS 280 NOVATOP ELEMENTS 320 vzdálenost podpor l1 l2 délka upnutí l1 v mm 24

25 NOVATOP ELEMENTS ZVUKOVÁ IZOLACE Účelem stavební konstrukce je zabránit šíření hluku, a to ať už se jedná o hluk vznikající mimo budovu nebo uvnitř objektu. Oba zmiňované způsoby šíření hluku je možné účinně redukovat. Předpokladem je profesionální přístup již ve fázi projektu a poté precizní provedení realizace. U komponentů NOVATOP ELEMENTS lze přizpůsobit jejich skladbu a podlahové nádstavby tak, aby dosáhly zákonem daných hodnot pro komfortní bydlení v rodinných i bytových domech. Stupně požadavků podle SIA 181 Minimální požadavky: Zajišťují zvukovou izolaci, která může předejít podstatným závadám. Tabulka podle SIA 181 pro požadavky na prostorový dělicí stavební prvek jako ochranu proti vnitřnímu hluku Stupeň rušení vnitřním hlukem (vysílací místnost) Žádný Mírný Silný Velmi silný Šíření zvuku vzduchem Kročejová neprůzvučnost Nehlučné užívání Normální užívání Hlučné užívání Užívání s intenzivní hlučností Čítárny, čekárny, archivy, atd. Čítárny, čekárny, archivy, atd. Prostory pro pacienty a sanitární prostory Obývací pokoje, ložnice, kuchyně, koupelny, WC, schodiště, chodby, kanceláře, konferenční místnosti, školní třídy, laboratoře, atd. Obývací pokoje, ložnice, kuchyně, koupelny, WC, schodiště, chodby, kanceláře, konferenční místnosti, školní třídy, laboratoře, atd. Zvýšené požadavky: Zajišťují zvukovou izolaci, díky které se většina lidí cítí v budově pohodlně. Speciální požadavky: Speciální požadavky na zvukovou izolaci se řeší individuálně. Speciální poměry jsou dané obzvláště tehdy, pokud se hluková citlivost a stupeň zvukové zátěže odchylují podstatně směrem nahoru nebo dolů od uvedeného popisu. V každém případě je ale nutno dodržet minimální požadavky. Kutilské dílny, hudební místnosti, shromažďovací prostory, tělocvičny, restaurační pro- Průmyslové provozy, dílny, kantýny, topení, garáže, výtahové šachty, strojovny příslušející schodiště, vozy, zábavní podniky, k nim atd. Restaurace, sály, chodby, tělocvičny, dílny, hudební zkušebny Hluková citlivost zvuk šířený vzduchem (D i )* Nízká (v db) Střední (v db) Vysoká (v db) Zvýšené požadavky +3 db Hluková citlivost kročejová neprůzvučnost (L)* Nízká (v db) Střední (v db) Vysoká (v db) Zvýšené požadavky +3 db *Dodržení požadavků: zvuk šířený vzduchem: Di, tot Di (db), kročejová hlučnost: L tot L (db) Užívání, stanovená ve stupni silný, pokud se tato vyskytují i v noci mezi a hod. ELEMENTS Tabulka podle DIN 4109 pro požadavky na prostorový dělicí prvek jako ochranu proti vnitřnímu hluku Stavební prvek DIN 4109/1989 Příloha 2 k DIN (kritérium DIN 4109/1989 Požadavek Návrh na zvýšenou SST I SST II SST III zvukové izolace) zvukovou izolaci Únosné hlukové imise Všeobecný klid Vysoká míra klidu Nutná vyhodnocená míra zvukové izolace (zjišt. R w) v db Stropy bytů (vertikální zvuková izolace) Nutná vyhodnocená hladina kročejové neprůzvučnosti dle normy (zjišt. L n,w ) v db Stropy bytů (kročejová izolace v přijímacím prostoru)

26 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS ZVUKOVÁ IZOLACE Revidovaná norma SIA 181/2006 Zvuková izolace v pozemních stavbách zohledňuje potřeby obyvatelstva a vývoj mezinárodních norem. Zvýšené požadavky jsou povinné pro rodinné dvojdomy a řadové rodinné domy a pro nově zřizovaná soukromá poschodí domů. Zařazení požadavků podle hlukové citlivosti Stupeň nízký: Druh a způsob využití prostor podle imisí: prostory pro převážně manuální činnosti, které jsou využívány mnoha osobami nebo jen krátkodobě. Příklady: dílny, ruční výroba, přijímací haly, čekárny, velkoplošné kanceláře, kantýny, restaurace, kuchyně nebo plánovité bydlení, koupelny, WC, prodejní prostory, laboratoře, chodby. Stupeň střední: Druh a způsob využití prostor podle imisí: prostory pro bydlení, spaní a duševní práci. Příklady: obývací pokoje, ložnice, studia, školní třídy, hudební zkušebny, obytné kuchyně, kanceláře, hotelové pokoje, nemocniční pokoje nebo místnosti bez speciální odpočinkové funkce. Stupeň vysoký: Druh a způsob využití prostor podle imisí: prostory pro uživatele se zvláštní potřebou odpočinku. Příklady: speciální odpočinkové místnosti v nemocnicích a sanatoriích, speciální terapeutické místnosti s vysokými nároky na klid, čítárny, studovny. Požadavky na zvukovou izolaci dle ČSN platné od března 2010 Chráněný prostor (místnost příjmu zvuku) Položka Hlučný prostor (místnost zdroje zvuku) Požadavky na zvukovou izolaci Stropy R w,d nt,w (db) L n, w, L nt,w (db) A. Bytové domy, rodinné domy nejméně jedna obytná místnost bytu 1 Všechny ostatní místnosti téhož bytu B. Bytové domy obytné místnosti bytu 2 Všechny místnosti druhých bytů, včetně příslušenství 53 / 521) 55 / 581) 3 Společné prostory domu (schodiště, chodby, terasy, kočárkárny, sušárny, sklípky apod.) Průjezdy, podjezdy, garáže, průchody, podchody Místnosti s technickým zařízením domu (výměníkové stanice, kotelny, strojovny výtahů, strojovny 574) 484) VZT, prádelny apod.) s hlukem L Amax 80 db, 80 db < L Amax 85 db 625) 485) 6 Provozovny s hlukem L Amax 85 db s provozem nejvýše do 22 h s provozem i po 22 h 7 Provozovny s hlukem 85 db < L Amax 95 db s provozem i po 22 h 725) 385) C. Terasové nebo řadové rodinné a dvojdomy obytné místnosti bytu 8 Všechny místnosti v sousedním domě D. Hotely a zařízení pro přechodné ubytování ložnicový prostor ubytovací jednotky 9 Všechny místnosti druhých jednotek Společně užívané prostory (chodby, schodiště) Restaurace a jiné provozovny s provozem do 22 h Restaurace a jiné provozovny s provozem i po 22 h (L Amax 85 db) E. Nemocnice, zdravotnická zařízení lůžkové pokoje, ordinace, pokoje lékařů, operační sály apod. 13 Lůžkové pokoje, ordinace, ošetřovny, operační sály, komunikační a pomocné prostory (chodby, schodiště, haly) Hlučné prostory (kuchyně, technická zařízení budovy) L Amax 85 db F. Školy a vzdělávací instituce učebny, výukové prostory 15 Učebny, výukové prostory Společné prostory, chodby, schodiště Hlučné prostory (dílny, jídelny) L Amax 85 db Velmi hlučné prostory (hudební učebny, dílny, tělocvičny) L Amax 90 db 60 9) 489) G. Administrativní a správní budovy, firmy kanceláře a pracovny 19 Kanceláře a pracovny s běžnou administrativní činností, chodby, pomocné prostory Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků 10) Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti, vyžadující vysokou ochranu před hlukem 10)

27 NOVATOP ELEMENTS ZVUKOVÁ IZOLACE Složení stropu Vzduchová neprůzvučnost (db) Kročejová neprůzvučnost (db) Lepené parkety 10 mm Cementový potěr 80 mm Minerální vlákna kročejová izolace 20 mm Extrudovaný polystyrén 30 mm NOVATOP ELEMENTS 350 mm D i,tot = 58 ** L tot = 49 ** 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 263 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska mm (REI 60) ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na stavebním měření (2007); BFH Architektur, Holz- und Bau, CH-Biel Lepené parkety 10 mm Cementový potěr 80 mm Minerální vlákna kročejová izolace 20 mm Extrudovaný Polystyrén 30 mm NOVATOP ELEMENTS 350 mm D i,tot = 47 ** L tot = 59 ** 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 263 mm 3-vrstvá deska mm (REI 60) ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na stavebním měření (2007); BFH Architektur, Holz- und Bau, CH-Biel Desky OSB 2 x 15 mm P+D Minerální vlákna kročejová izolace 30 mm NOVATOP ELEMENTS 240 mm R w = 55 L n,w = 58 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Podlahová krytina koberec 10 mm L n,w = 62 Podlahová krytina PVC 3,5 mm L n,w = 75 NOVATOP ELEMENTS 240 mm 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín NOVATOP ELEMENTS 240 mm R w = 36 L n,w = 88 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín NOVATOP ELEMENTS 240 mm R w = 27 L n,w = 93 3-vrstvá deska 27 mm Hodnocení podle Dřevěný rošt 186 mm 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico standard tl. 8 mm Betonové dlaždice tl. 38 mm, 90 kg/m2 Deska Steico Therm tl. 20 mm NOVATOP ELEMENTS 240 mm R w = 52 L n,w = 66 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Dodatek ke stavebnímu měření: **hodnoty jsou měřené stavebně obvyklými možnými odbočkami. Absolutní výkonnosti zvolené nástavby není možno dosáhnout na základě vsunuté primární nosné struktury a vložených kabelových kanálů v cementovém potěru. Legenda: D i,tot = D nt,w (C;C v ) = stavební měření; podle doby dozvuku hodnocený standardní rozdíl hladiny hluku, L tot = L nt,w (C I ;C v ) = měření; podle doby dozvuku hodnocený standardní rozdíl hladiny kročejového hluku, R w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace, L n,w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace dle normy, C v = objemová korektura, = spektrová hodnota přizpůsobení pro hodnocení přednostních podílů kročejové hlučnosti nízké frekvence. C I ELEMENTS 27

28 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS ZVUKOVÁ IZOLACE Složení stropu Vzduchová neprůzvučnost (db) Kročejová neprůzvučnost (db) OSB deska tl. 22 mm P+D Deska Steico standard tl. 8 mm Betonové dlaždice tl. 38 mm, 90 kg/m2 Deska Steico Therm tl. 20 mm NOVATOP ELEMENTS 240 mm R w = 50 L n,w = 65 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico standard tl. 8 mm Podsyp Fermacell s voštinou, tl. 60 mm, 90 kg/m2 NOVATOP ELEMENTS 240 mm R w = 59 L n,w = 60 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico Therm tl. 40 mm Podsyp Fermacell s voštinou, tl. 30 mm, 45 kg/m2 NOVATOP ELEMENTS 240 mm R w = 62 L n,w = 54 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín OSB deska tl. 22 mm P+D Deska Steico Therm tl. 40 mm Podsyp Fermacell s voštinou, tl. 30 mm, 45 kg/m2 NOVATOP ELEMENTS 240 mm R w = 62 L n,w = 56 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Betonová deska tl. 50 mm, 115 kg/m2 Deska ORSIL N 40 mm NOVATOP ELEMENTS 240 mm R w = 58 L n,w = 67 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Akreditovaná zkušebna Zlín Deska Fermacell tl. 20 mm Deska Steico Therm tl. 40 mm NOVATOP ELEMENTS 240 mm R w = 60 L n,w = 62 3-vrstvá smrk. deska tl. 27 mm Hodnocení podle Dřevěný rošt 186 mm, vsyp z vápencové drti 75 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Dodatek ke stavebnímu měření: **hodnoty jsou měřené stavebně obvyklými možnými odbočkami. Absolutní výkonnosti zvolené nástavby není možno dosáhnout na základě vsunuté primární nosné struktury a vložených kabelových kanálů v cementovém potěru. Legenda: D i,tot = D nt,w (C;C v ) = stavební měření; podle doby dozvuku hodnocený standardní rozdíl hladiny hluku, L tot = L nt,w (C I ;C v ) = měření; podle doby dozvuku hodnocený standardní rozdíl hladiny kročejového hluku, R w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace, L n,w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace dle normy, C v = objemová korektura, = spektrová hodnota přizpůsobení pro hodnocení přednostních podílů kročejové hlučnosti nízké frekvence. C I 28

29 NOVATOP ELEMENTS ZVUKOVÁ IZOLACE Měření kročejové neprůzvučnosti na stavbě: Z uvedeného grafu vyplývá, že průměrná hodnota kročejové neprůzvučnosti (L n,w ) zcela nevypovídá o schopnosti dané konstrukce tlumit hluk v různých frekvenčních pásmech. Nejproblematičtější je oblast o frekvenci cca 200 Hz. V grafu můžete vidět, jak vápencový vsyp, kterým mohou být komponenty v případě požadavku plněny, pomáhá tlumit kročejový hluk. Sypké materiály zvyšují nejen objemovou hmotnost konstrukce, ale navíc díky tření jednotlivých zrn přeměňují energii chvění podlahy na teplo, čímž pomáhají snižovat hluk vedený konstrukcí. db Legenda: S vápencovým vsypem 40 kg/m2 Bez vápencového vsypu Bez vápencového vsypu a podlahové krytiny ELEMENTS Frekvence f, Hz 29

30 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS PROSTOROVÁ AKUSTIKA ABSORPCE ZVUKU Požadavkům na prostorovou akustiku lze vyhovět opláštěním elementů akustickými deskami. Akustické desky jsou vyráběny z 3-vrstvé desky (SWP) o tloušťce 16 mm, lze u nich volit perforaci lícových desek, výšku dutin, popř. doplnit materiál pohlcující zvuk (např. dřevovláknitou deskou). vzorek č. výpočtový koeficient absorpce zvuku třída absorbce 1 α w = 0,65 C 2 α w = 0,65 C 3 α w = 0,55 D 4 α w = 0,55 D 5 α w = 0,40 D 6 α w = 0,40 D 7 α w = 0,55 D 8 α w = 0,55 D 9 α w = 0,45 D 10 α w = 0,45 D V květnu 2010 byly ve švýcarském Institut für Lärmschutz Kühn + Blickle vyzkoušeny různé typy akustických elementů. Měřena byla absorpce zvuku celkem na 10 typech akustických obkladů dle EN ISO 354. Ze střední hodnoty α s byly dle EN ISO vypočteny hodnoty stupně absorpce zvuku, které jsou uvedeny pro jednotlivé typy obkladů. Vlastnosti materiálu v oblasti zvukové absorpce jsou vyjádřeny koeficientem zvukové pohltivosti α (alfa), který je funkcí frekvence. Koeficient zvukové pohltivosti se pohybuje v rozmezí od 0 do 1,00, kde 0 znamená úplný odraz a 1,00 úplné pohlcení. Vzorek č. 7 1,2 Koeficient absorpce zvuku 1,0 0,8 0,6 0,4 0,2 0, frekvence Hz Pozn.: Popis a diagramy k ostatním zkoušeným vzorkům jsou k dispozici na vyžádání. 30

31 NOVATOP ELEMENTS TEPELNÁ IZOLACE h (mm) Minerální vlna λ = 0,035 W/mK tašková krytina spodní odvětrání a laťování pojistná difuzní folie U-hodnota Dřevovlákno U-hodnota Vzduch U-hodnota W/m2*K λ = W/mK W/m2*K λ = 0,7 W/mK W/m2*K 160 2,77 m2*k/w 0,33 2,63 m2*k/w 0,35 0,59 m2*k/w 1, ,67 m2*k/w 0,26 3,48 m2*k/w 0,27 0,66 m2*k/w 1, ,56 m2*k/w 0,21 4,31 m2*k/w 0,22 0,72 m2*k/w 1, ,44 m2*k/w 0,18 5,15 m2*k/w 0,19 0,78 m2*k/w 0, ,33 m2*k/w 0,15 5,98 m2*k/w 0,16 0,85 m2*k/w 0,91 h (mm) Minerální vlna λ = 0,035 W/mK tašková krytina spodní odvětrání a laťování pojistná difuzní folie vrchní střešní izolace 60 mm; minerální vlna λd = 0,036 WmK U-hodnota Dřevovlákno U-hodnota Vzduch U-hodnota W/m2*K λ = W/mK W/m2*K λ = 0,7 W/mK W/m2*K 160 2,77 m2*k/w 0,21 2,63 m2*k/w 0,22 0,59 m2*k/w 0, ,67 m2*k/w 0,18 3,48 m2*k/w 0,19 0,66 m2*k/w 0, ,56 m2*k/w 0,15 4,31 m2*k/w 0,16 0,72 m2*k/w 0, ,44 m2*k/w 0,14 5,15 m2*k/w 0,14 0,78 m2*k/w 0, ,33 m2*k/w 0,12 5,98 m2*k/w 0,13 0,85 m2*k/w 0,36 ELEMENTS h (mm) Minerální vlna λ = 0,035 W/mK tašková krytina spodní odvětrání a laťování pojistná difuzní folie vrchní střešní izolace 60 mm; dřevovlákno λd = 0,051 WmK U-hodnota Dřevovlákno U-hodnota Vzduch U-hodnota W/m2*K λ = W/mK W/m2*K λ = 0,7 W/mK W/m2*K 160 2,77 m2*k/w 0,24 2,63 m2*k/w 0,25 0,59 m2*k/w 0, ,67 m2*k/w 0,20 3,48 m2*k/w 0,20 0,66 m2*k/w 0, ,56 m2*k/w 0,17 4,31 m2*k/w 0,17 0,72 m2*k/w 0, ,44 m2*k/w 0,15 5,15 m2*k/w 0,15 0,78 m2*k/w 0, ,33 m2*k/w 0,13 5,98 m2*k/w 0,13 0,85 m2*k/w 0,44 31

32 ELEMENTS DIE STABILITÄT NOVATOP ELEMENTS POŽÁRNÍ ODOLNOST Požární odolnost NOVATOP ELEMENTS se vyrábějí kompletně ze smrkového dřeva. Vzhledem k tomuto materiálu jsou tyto komponenty zařazeny podle švýcarské normy protipožární ochrany (VKF) do požární třídy BKZ 4.3. Podle ČSN EN reakce na oheň D-s2, d0 a podle DIN jsou zařazeny do třídy stavebních materiálů B2: hořlavé, normálně zápalné stavební materiály. Charakteristiky požární odolnosti Požární odolnost je označována časem a vlastnostmi, které si konstrukce po danou dobu působení požáru dokáže udržet. Základní vlastnosti požární odolnosti vyjadřují následující identifikační písmena: Požární třída BKZ 4.3 Stupeň hořlavosti 4, středně hořlavý Stavební materiály, které jsou normálně zápalné a bez dalšího přívodu tepla samostatně hoří po delší dobu. Stupeň kouřivosti 3, slabá tvorba kouře Prověřování Na základě těchto zařazení se u stavebních dílců prověřují následující vlastnosti: R = (Résistance) Nosnost R Schopnost přenášet zatížení a současně odolávat požáru Nosné stavební dílce bez ztráty konstrukční stability E = (Etanchéité) Celistvost EI Schopnost odolávat a současně bránit přenosu požáru skrze Nenosné, prostory uzavírající stavební dílce konstrukce I = (Isolation) Izolace REI Schopnost odolávat požáru a současně bránit přestupu Nosné, prostory uzavírající stavební dílce extrémního tepla Zkoušky požární odolnosti proběhly v autorizované zkušebně společnosti Fires s.r.o. (SK). Dne byla podle normy EN (2001) u dvou níže uvedených zkušebních vzorků zkoušena odolnost proti ohni. Zkouška za plošného zatížení (300 kg/m2) po dobu 47 minut. REI 45 Zkouška za plošného zatížení (300 kg/m2) po dobu 84 minut. REI 60 Aktuální protokoly o klasifikaci požární odolnosti (PKO) jsou v souborech ke stažení na 32
