NUUO Crystal. Uživatelská příručka. Inteligentní řešení kamerového systému. NVR Crystal. Uživatelská příručka (pro vzdálený přístup) CCTV

Transkript

1 Inteligentní řešení kamerového systému NVR Crystal (pro vzdálený přístup) CCTV

2 Upozornění Informace v tomto manuálu byli aktuální v okamžiku jeho vydání. Výrobce si vyhrazuje právo pozměnit a vylepšit své produkty. Všechny uvedené údaje proto mohou být bez předchozího upozornění změněny. Copyright Obsah tohoto dokumentu je chráněn autorským právem. K výkonu autorského práva je oprávněna společnost Honeywell, spol. s r.o. Security Products o.z. se sídlem Havránkova 33, Brno, IČO: Veškeré použití tohoto dokumentu mimo vlastní potřebu zákazníka, tedy další rozmnožování, šíření, publikace či překládání do cizích jazyků, je možné jen se souhlasem osoby vykonávající autorská práva za podmínek zákona č. 35/1965 Sb. Ve znění pozdějších novel. Proti zneužití, respektive proti užívání tohoto dokumentu v rozporu se zákonem, se bude společnost Honeywell, spol. s r.o. Security Products o.z. domáhat soudní ochrany. Tento dokument neprošel redakční ani jazykovou úpravou. Překlad: Honeywell, spol. s r.o. Security Products o.z., 08/2012, Dovozce a distributor v ČR: Honeywell, spol. s r.o. Security Products o.z., Havránkova 33, Brno Telefon: , fax: , 18 Copyright Honeywell, spol. s r.o. - Security Products o.z. 2012

3 UPOZORNĚNÍ A VAROVÁNÍ UPOZORNĚNÍ: NEODSTRAŇUJTE KRYT VÝROBKU, SNÍŽÍTE TAK RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. UVNITŘ ZAŘÍZENÍ SE NENACHÁZÍ ŽÁDNÉ VOLNĚ NASTAVITELNÉ SOUČÁSTI. VEŠKERÉ OPRAVY SVĚŘTE ODBORNÍKŮM SERVISNÍ SLUŽKY. NEVYSTAVUJTE ZAŘÍZENÍ DEŠTI ANI VLHKOSTI. NEINSTALUJTE ZAŘÍZENÍ V RIZIKOVÉM PROSTŘEDÍ, KDE SE USKLADŇUJÍ NEBO POUŽÍVAJÍ HOŘLAVINY NEBO VÝBUŠNINY. DŮLEŽITÉ UPOZORNĚNÍ : VEŠKERÉ VSTUPY A VÝSTUPY KAMERY (NAPĚŤOVÉ A OBRAZOVÉ) JE DOPORUČENO CHRÁNIT PŘÍSLUŠNÝM TYPEM OCHRAN. NA ZAŘÍZENÍ POŠKOZENÉ V DŮSLEDKU PŘEPĚTÍ NELZE UPLATNIT ZÁRUKU! VYSVĚTLENÍ GRAFICKÝCH SYMBOLŮ Značka blesku uvnitř rovnostranného trojúhelníku upozorňuje uživatele na přítomnost nebezpečného napětí na neizolovaných částech uvnitř výrobku. Napětí může být dostatečné velké a způsobit úraz elektrickým proudem. Vykřičník uvnitř rovnostranného trojúhelníku upozorňuje uživatele na nutnost nastudovat důležité operační a servisní instrukce uvedené v literatuře dodávané s výrobkem. UPOZORNĚNÍ: PRO SNÍŽENÍ RIZIKA VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM NEODSTRANUJTE KRYT VÝROBKU. UVNITŘ SE NENACHÁZÍ ŽÁDNÉ VOLNĚ NASTAVITELNÉ SOUČÁSTI. VEŠKERÉ OPRAVY PŘENECHEJTE KVALIFIKOVANÉ OSOBĚ.

4 13 Live View (rozhraní pro živý přenos videa) Stránka Live View zobrazuje datové proudy videa nebo datové proudy metadat v mřížkovém uspořádání. Typy mřížky lze konfigurovat pomocí panelu nástrojů umístěného pod oblastí živého přenosu videa. Související nastavení panelu nástrojů jsou: Grafické tlačítko Popis Uzavření všech překryvných oken videí na tomto monitoru najednou. Musíte předem nastavit ve Video Popup Action (akce překryvných oken videa) na záložce Config (konfigurovat). Klepnutím zobrazíte Video Popup Setting (nastavení překryvných oken videa). Tlačítko pro přepnutí na mřížku pro přiřazení mřížky pro překryvné okno videa. Pro zrušení výběru mřížky pro překryvné okno videa klepněte znovu na tlačítko. Musíte předem nastavit ve Video Popup Action (akce překryvných oken videa) na záložce Config (konfigurovat).

5 Na této stránce nastavení je na přiřazené mřížce zobrazeno upozornění a na panelu nástrojů mřížky se zobrazí červený vykřičník. Přepínací tlačítko pro zvětšení sektoru mřížky videa na celou obrazovku. Pro návrat do původního stavu klepněte na tlačítko Esc na klávesnici. Klepněte pro zvětšení vybrané mřížky do jednoho sektoru mřížky. Pro návrat do původního uspořádání mřížky klepněte znovu na tlačítko. Přiřazená oblíbená uspořádání pro rychlé přepnutí uspořádání. Lze je konfigurovat v Client Configuration (konfigurace klienta). Klepněte pro výběr všech podporovaných typů uspořádání, včetně přizpůsobitelného uspořádání. Snímek celého sektoru mřížky. Odstranit vybraný obsah pomocí přetažení obsahu do koše nebo pomocí výběru obsahu a jeho hození do koše. Zobrazení na celou obrazovku je podporováno aplikací NuClient, ale ne webovou verzí aplikace NuClient. Používáte-li více monitorů, je rozhraní Live View na sekundárních monitorech velmi podobné. Hlavní rozdíl je v panelu nástrojů.

6 Rozhraní Live View na sekundárním monitoru. Související nastavení jsou: Grafické tlačítko Popis Přepínání mezi pohledy. Zavřít rozhraní Live View na sekundárním monitoru Seznam obsahu Seznamu obsahu zobrazuje všechna zařízení, ke kterým má uživatel oprávnění k přístupu. Zařízení může být kamera, vstupní/výstupní zařízení, fúze obrazu nebo E-mapa. Jak je znázorněno na následujícím obrázku, lze každý uzel zařízení pro zobrazení podrobnosti o každém zařízení rozbalit. Rozbalení každého zařízení zobrazí podřízené položky, jako jsou senzory na kamerách.

7 Sledování živého přenosu videa V oblasti zobrazení lze přidat zařízení ze seznamu obsahu do oblasti zobrazení. Do oblasti zobrazení můžete přidat nejen kamery, ale také fúzi obrazu, E-mapu a vstupní/výstupní zařízení. Více informací o přidání zobrazení, kamery, prohlídce zobrazení atd. najdete v části Zobrazení Obsah panelu nástrojů U každého kanálu kamery je pro rychlé ovládání k dispozici panel nástrojů. Panel nástrojů lze používat velmi snadno. Související nastavení jsou: Nastavení Zavřít video události Grafické tlačítko Popis Klepnutím zavřete překryvné okno videa. Po zavření překryvného okna je na mřížce zobrazeno původní video. Uzamknout/o demknout překryvné okno videa Okamžité přehrávání Klepnutím uzamknete překryvné okno videa. Uzamčené video nelze zavřít ani poté, co byl ukončen stav události. Klepnutím odemknete překryvné okno videa. Synchronizace s přehráváním. V záložce přehrávání bude otevřeno aktuální okamžité přehrávání. Pokud však okamžité přehrávání probíhá na sekundárním monitoru, bude pak přehrávání otevřeno na primárním monitoru. Viz také Okamžité přehrávání v rámci obsahu panelu nástrojů.

8 Snímek Vytvoří snímek. Viz také Snímek v rámci obsahu panelu nástrojů. PTZ Manuální nahrávání videa Zvuk Připojení Ovládání směru pohledu a přiblížení/oddálení kamery v rámci vzdáleného přístupu. Viz také PTZ v rámci obsahu panelu nástrojů. Nahrává video s manuálním ovládáním. Viz také Manuální nahrávání videa v rámci obsahu panelu nástrojů. Povoluje/zakazuje zvuk. Viz také Zvuk v rámci obsahu panelu nástrojů. Připojuje/odpojuje kameru. Viz také Připojenív rámci obsahu panelu nástrojů. Nastavení obsahu Volba profilu datového proudu a oprava poměru stran. Viz také Nastavení obsahu v rámci obsahu panelu nástrojů Okamžité přehrávání Klepněte na ikonu Okamžité přehrávání. S touto funkcí můžete přehrávat video, nebo jej přehrávat pozpátku. Rychlost přehrávání lze měnit posunem rolovacího posuvníku ve středu.

9 Snímek Snímek jednoho kanálu Klepněte na ikonu snímek v obsahu panelu nástrojů a uložte v současné chvíli pořízený snímek aktuálního videokanálu. Můžete zvolit názvy exportovaných snímků, povolit digitální zvětšení v exportovaných datech, uložit exportované snímky do souborů nebo je poslat na tiskárnu. Související nastavení jsou: Nastavení Snapshot Parameters (parametry snímku) Popis K dispozici jsou dvě možnosti: Save with Content title (uložit s názvem obsahu) a Save with Digital Zoom (uložit s digitálním zvětšením). 1. K dispozici jsou dvě možnosti: Print (tisk) a Save Snapshot as image file (uložit snímek jako soubor obrázku). Print/Save Options (možnosti tisku/uložení) Nastavení Popis Výchozí Save image location (umístění pro uložení obrázku) Image file name (název souboru obrázku) Save as type (uložit jako typ) Vybere místo pro uložení obrázku. Upravte název souboru obrázku. Vybere typ ukládaného obrázku jpeg

10 K dispozici jsou dvě možnosti:.bmp a.jpeg. 2. Povoluje/zakazuje otevření souboru po uložení. Snímky lze pořizovat pouze s kamerami, ne s E-mapou a vstupními/výstupními zařízeními. Pokud je zaškrtnuto políčko Open File after save (po uložení otevřít soubor), snímek se po svém uložení na disk otevře. Pokud kanál obsahuje E-mapu, bude pořízen snímek stavu E-mapy. Pokud obsahuje vstupní/výstupní zařízení, bude pořízen snímek stavu vstupních/výstupních zařízení Snímek celé oblasti zobrazení Chcete-li pořídit snímek všech kanálů na obrazovce, je třeba klepnout na ikonu pro pořízení snímku v panelu nástrojů celého zobrazení.

11 Pokud je obsahem kanálu E-mapa nebo panel vstupního/výstupního zařízení, budou také zahrnuty do snímku. Související nastavení jsou: Nastavení Snapshot Parameters (parametry snímku) Popis K dispozici jsou dvě možnosti: Save with Content title (uložit s názvem obsahu) a Save with Digital Zoom (uložit s digitálním zvětšením).

12 Print/Save Options (možnosti tisku/uložení) 3. K dispozici jsou dvě možnosti: Print (tisk) a Save Snapshot as image file (uložit snímek jako soubor obrázku). Nastavení Popis Výchozí Save image location (umístění pro uložení obrázku) Image file name (název souboru obrázku) Save as type (uložit jako typ) Vybere místo pro uložení obrázku. Upravte název souboru obrázku. Vybere typ ukládaného obrázku. K dispozici jsou dvě možnosti:.bmp a.jpeg jpeg 4. Povoluje/zakazuje otevření souboru po uložení. Snímky lze pořizovat pouze s kamerami, ne s E-mapou a vstupními/výstupními zařízeními. Pokud je zaškrtnuto políčko Open File after save (po uložení otevřít soubor), snímek se po svém uložení na disk otevře. Pokud kanál obsahuje E-mapu, bude pořízen snímek stavu E-mapy. Pokud obsahuje vstupní/výstupní zařízení, bude pořízen snímek stavu vstupních/výstupních zařízení PTZ Více podrobností naleznete v části PTZ Nahrávání videa s manuálním ovládáním 1. Klepněte na ikonu spuštění/zastavení nahrávání na panelu nástrojů. 2. Při nahrávání videa se ikona změní na čtverec. Pro zastavení nahrávání na ni znovu klepněte.

13 Zvuk Pro povolení/zakázání zvuku z kamery stiskněte ikony reproduktoru. Vezměte prosím v úvahu, že tuto funkci lze použít jen v případě, kdy kamera podporuje přenos zvuku. Pokud vaše kamera přenos zvuku podporuje, ale v aplikaci NuClient ji neslyšíte, ujistěte se prosím, že: 1. je zvuk povolen v administrátorském rozhraní kamery, 2. jsou kabely řádně připojeny, 3. není zvuk ztlumen v systému Windows. Ke zhoršení kvality zvuku může dojít i v případě, pokud je spuštěno více kanálů datových proudů videa bez dostatečné šířky pásma. Chcete-li tento problém vyřešit, můžete zkusit několik kamer odpojit. Nebude-li kamera po přepnutí mezi různými uspořádáními v aktuální mřížce, nebudete schopni slyšet její zvuk Připojení Pro připojení ke kameře a pro odpojení od kamery klepněte na ikonu řetězu.

14 Nastavení obsahu Nastavení obsahu je sada nastavení pro konfiguraci profilu datového proudu a poměru stran. Pokud kamera umožňuje dvojité vysílání datového proudu, pak lze zvolit, aby se jeden z datových proudů videa zobrazil v rozhraní Live View. Vysílání datového proudu videa v různých formátech a rozlišeních bude vyžadovat, aby procesory kamer prováděly nadstandardní zpracování videa, což může vést k přetížení kamery Seznam zobrazení Zobrazení představuje souhrn konfigurací, včetně těch, které se vztahují k uspořádání mřížky, nastavení kamer, poměrů stran, profilů datového proudu atd. Pro porozumění nastavením souvisejícím se Zobrazením se podívejte do části Zobrazení Panel PTZ Na panelu můžete ovládat optické i digitální otáčení/naklánění/přiblížení kamer. Optické PTZ je možné pouze v případě, pokud kamera podporuje funkci PTZ. Digitálního PTZ je dosaženo čistě digitálním zpracováním obrazu a je umožněno pro všechny kamery.

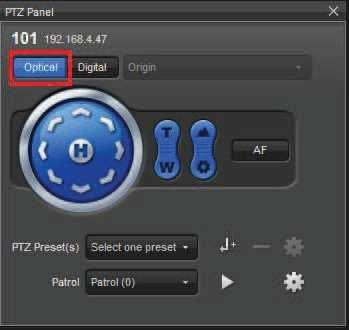

15 PTZ PTZ představuje mechanismus pro ovládání směru pohledu a přiblížení/oddálení kamery v rámci vzdáleného přístupu. PTZ je zkratka slov Pan, Tilt a Zoom (otáčení, naklánění a přiblížení). Otáčení se vztahuje k vodorovnému pohybu kamery; naklánění se vztahuje ke svislému pohybu kamery; přiblížení se vztahuje ke změně ohniskové vzdálenosti Optické PTZ Související nastavení jsou: Nastavení Grafické tlačítko Popis PTZ Pohled kamery lze ovládat pomocí ovládacího panelu kamery PTZ určeného k nastavení pohledu kamery. Přiblížení Přiblíží oblast zájmu. Oddálení Oddálí oblast zájmu. Zaostření na blízko Zaostření na dálku Automati cké zaostření Zaostření na blízko na oblast zájmu. Zaostření na dálku na oblast zájmu. Seřídí zaostření na oblast zájmu.

16 Nastavení konfigurací PTZ v kameře. Konfigurace přednastavení se na kameře provede pomocí výběru přednastaveného místa. K dispozici je 16 míst přednastavení. Nastavení Popis Přednastavení PTZ Výběr přednastaveného místa. Smazat přednastavené místo. Nastaví přednastavené místo. Skupina přednastavených míst umožňující uživateli automaticky přecházet mezi přednastavenými místy a zůstat na přednastaveném místě po dobu přiděleného časového úseku. K dispozici jsou čtyři skupiny hlídání. Pro každou skupinu hlídání je k dispozici 32 přednastavených míst. Nastavení Popis Výběr hlídání Zahájení hlídání Ukončení hlídání Hlídání Nastaví hlídání Nastavení Popis Name (název) Upravuje Název hlídání Start patrol after PTZ idle (zahájení hlídání, je-li PTZ nečinné). Automaticky obnoví hlídání využitím PTZ a dočasně převezme průběh hlídání. K dispozici je rozmezí od 1 do 60 sekund. Přidat přednastavené místo do Hlídání. Smazat přednastavené místo z Hlídání.

17 Duration (doba trvání) Nastavuje dobu mezi dvěma přednastavenými místy. K dispozici je rozmezí od 1 do 99 sekund. Posune vybrané přednastavené místo nahoru. Posune vybrané přednastavené místo dolů. Výchozím režimem PTZ je optické PTZ, pokud ho kamera podporuje. Názvy přednastavených míst mohou být v případě zadání čínských/japonských/korejských znaků deformovány z důvodu, že kamery tyto znakové sady nepodporují. Proveďte prosím první nastavení přednastavených míst před hlídáním. Přednastavená místa pro hlídání lze vybrat vícekrát. Pokud v průběhu hlídání uživatel ovládá PTZ kamery nebo přejde na přednastavené místo, hlídání se zastaví, aniž by bylo potřebné manuální zastavení hlídání. Pokud uživatel pro toto hlídání zaškrtnul políčko Start patrol after PTZ idle (zahájení hlídání, je-li PTZ nečinné), bude hlídání po přidělené době trvání nečinnosti PTZ obnoveno Digitální PTZ Na rozdíl od optického PTZ představuje digitální PTZ algoritmus zpracování obrazu používaný pro zvětšení každého pixelu zobrazeného v obrazu videa. Vzhledem k tomu, že se jedná pouze o softwarový algoritmus, je digitální PTZ podporováno jakoukoli kamerou, ke které se aplikace NuClient připojí. Digitální PTZ je podporováno v rozhraní Live View (pro živý přenos videa) i v rozhraní Playback (pro přehrávání). Optické PTZ je podporováno pouze v rozhraní Live View, zatímco digitální PTZ je podporováno v rozhraní Live View i v rozhraní Playback. Existují tři způsoby použití digitálního PTZ v aplikaci NuClient: vytvořením obdélníku, použitím kolečka myši a použitím tlačítek na obrazovce Vytvoření obdélníku Vytvořte v oblasti zobrazení obdélník. Pokrytá plocha ohraničená přerušovanou čárou se zvětší a roztáhne na celou oblast zobrazení. Po vytvoření obdélníku se zobrazení plynule přiblíží do oblasti zájmu.

18 V rohu naleznete dílčí okno zobrazující celý snímaný obsah aktuální kamery.

19 Použití kolečka myši Vedle vytvoření obdélníku je pro přiblížení a oddálení více používáno kolečko myši. Ke změně záběru kamery použijte přetažení oblasti zobrazení myší. V rohu naleznete dílčí okno zobrazující celý snímaný obsah aktuální kamery.

20 Použití tlačítek na obrazovce Na ovládacím panelu PTZ je také k dispozici sada ovládacích tlačítek. Přiblížení a oddálení lze ovládat tlačítkem. Kolečko se šipkami ovládá otáčení a naklánění aktuální kamery.

21 Tlačítko Domů zobrazí celý obraz videa v jedné oblasti zobrazení. Pro nastavení místa zobrazení posouvejte červený obdélník v dílčím okně.

22 Narovnání deformovaného obrazu rybího oka Narovnání deformovaného obrazu rybího oka v rámci NUUO Narovnání deformovaného obrazu rybího oka v rámci NUUO je obecný mechanismus pro narovnání deformovaného obrazu ve všech typech kamer s rybím okem nebo kamer s objektivy ImmerVision. Aplikace NuClient podporuje Original mode (výchozí režim), PTZ mode (režim PTZ), Quad mode (čtvercový režim), a Perimeter mode (režim perimetru). Přístup k nastavení narovnání deformovaného obrazu rybího oka v rámci NUUO: 1. Na záložce Config (konfigurovat) zpřístupněte videozařízení, jak je popsáno v části Konfigurace videozařízení. 2. Vyberte kameru s rybím okem a přejděte na záložku Stream (datový proud). 3. Jako Lens type (typ objektivu) vyberte Generic Dewarp (obecné narovnání deformovaného obrazu). 4. Zvolte Camera position (poloha kamery).

23 5. Po povolení obecného narovnání deformovaného obrazu uvidíte, že se video v aplikaci NuClient změnilo na deformovaný obraz rybího oka Režimy narovnání deformovaného obrazu rybího oka v rámci NUUO Po povolení obecného narovnání deformovaného obrazu se stane nabídka výběru na ovládacím panelu PTZ aktivní a nabídne čtyři různé možnosti: Original mode (výchozí režim), PTZ mode (režim PTZ), Quad mode (čtvercový režim), a Perimeter mode (režim perimetru).

24 Výchozí režim Po vytvoření obdélníku se zobrazení plynule přiblíží do oblasti zájmu.

25 Režim PTZ Čtvercový režim

26 Režim perimetru Nastavení proběhne na mřížce aplikace NuClient velmi rychle. Na panelu nástrojů obsahu v rohu je ikona funkcí režimu PTZ.. Když na ni klepnete, zobrazí se ikony

27 Související nastavení jsou: Grafické tlačítko Popis Zpět na panel nástrojů živého přenosu videa. Výchozí režim. Výchozí obraz rybího oka kamery, aniž by byl zpracován jakýmkoli algoritmem pro zpracování obrazu. Režim PTZ. Otáčení, naklánění a přiblížení je řízeno aplikací NuClient. Čtvercový režim. Video je rozděleno do 4 samostatných současných zobrazení. Režim perimetru. V tomto režimu je video rozděleno na vodorovné zobrazení v úhlu Povolení zrychlení grafického procesoru pro narovnání deformovaného obrazu rybího oka v rámci NUUO Narovnání deformovaného obrazu videa z rybího oka kamery je náročné na systémové prostředky klienta. NUUO Crystal podporuje zrychlení grafického procesoru pro narovnání deformovaného obrazu rybího oka kamery umožňující co nejlépe dosáhnout požadované kvality zobrazení. Pro povolení zrychlení grafického procesoru pro narovnání deformovaného obrazu rybího oka proveďte následující kroky: 1. Přejděte na Global (celkové nastavení). 2. Pro povolení zrychlení grafického procesoru vyberte Client Configuration (konfigurace klienta) General (obecně) Hardware.

28 Zrychlení grafického procesoru bude jako výchozí povoleno v případě, že počítač, na který je aplikace Nuclient/NuMatrix nainstalována, obsahuje grafický procesor Nastavení kvality narovnání deformovaného obrazu rybího oka Nastavení kvality narovnání deformovaného obrazu rybího oka umožňuje udržovat v rovnováze výkonnost klienta a kvalitu narovnání deformovaného obrazu. Pro nastavení kvality narovnání deformovaného obrazu rybího proveďte následující kroky: 1. Přejděte na Global (celkové nastavení). 2. Pro nastavení kvality vyberte Client Configuration (konfigurace klienta) Function (funkce) Fisheye (rybí oko).

29 K dispozici jsou 2 režimy nastavení: Režim Popis Automatický Manuální Zobrazení v nízké kvalitě v situaci, kdy je přetahováno narovnávané deformované video a je prováděno otáčení a naklánění. Zobrazení v dobré kvalitě v situaci, kdy narovnávané deformované video není přetahováno pro provádění otáčení a naklánění. Lze si vybrat z pěti úrovní kvality: Lowest (nejnižší), Low (nízká), Normal (normální), Good (dobrá), Best (nejlepší) Ovládací panel vstupů/výstupů Na panelu je zobrazen stav vstupních/výstupních zařízení. Pomocí tohoto panelu můžete povolit aktivaci výstupů.

30 Pokud je aktuálním obsahem fúze obrazu, budou na tomto panelu v jednom seznamu zobrazena všechna vstupní/výstupní zařízení. Vstupní/výstupní zařízení můžete pojmenovat na serveru Crystal. Klepnutím na kameru v seznamu obsahu lze okamžitě zobrazit konfiguraci jejích vstupů a výstupů Panel vlastností obsahu Panel vlastností zobrazuje informace o aktuálním obsahu příslušného kanálu. Zobrazené informace se liší v závislosti na typu obsahu v buňce mřížky a v závislosti na typu aktuální záložky.

31 Nastavení Server Kamera E-mapa Fúze obrazu Zobrazené informace v rozhraní Live View Typ serveru IP adresa Časové pásmo Zatížení procesoru Teplota procesoru Otáčky ventilátoru procesoru Otáčky ventilátoru systému Teplota systému Název kamery Profil datového proudu Formát videa Rozlišení FPS (počet snímků za sekundu) Přenosová rychlost (v bitech/s) Typ zobrazení Název mapy Popis mapy Název kamery Profil datového proudu Formát videa Rozlišení Panel vlastností obsahu je pouze pro čtení. Vlastnosti v něm nelze měnit. Klepnutím na ikonu kamery na E-mapě se v aktuálním panelu vlastností zobrazí pouze název kamery a formát videa.

32 13.6 Seznam událostí Seznam událostí zobrazuje nejnovější události z kamery nebo ze sledování systémových prostředků, s datem/časem a zdrojem informace. Nové události jsou neustále doplňovány do horní části seznamu a staré události jsou ze seznamu odebírány. Pokud počet vracejících se výsledků překročí 1000 záznamů, aplikace NuClient otevře dialogové okno pro upřesnění dotazu. Seznam možných událostí: Nastavení Kamera Digitální vstup Server Zobrazené informace v rozhraní Live View Zahájené pohyby. Ukončené pohyby. Nahrávání zahájená manuálně. Nahrávání ukončená manuálně. Ztracená připojení jednotky. Vstupní signál zapnut. Vstupní signál vypnut. Ztracená připojení jednotky. Neobvyklé chování disku. Zahájená automatická zálohovaní. Ukončená automatická zálohování. Neúspěšná automatická zálohování. Nastavení nahrávání je změněno na stálé nahrávání. Nastavení nahrávání je změněno na plánované nahrávání. Nastavení nahrávání je změněno na zrušení nahrávání.

33 Pokud je událost spuštěna související kamerou, lze manuálně otevřít okno s okamžitým přehráváním kamery. Maximálně lze otevřít 3 okna s okamžitým přehráváním.

34 13. Playback (rozhraní pro přehrávání) Společné panely jsou stejné jako ty, které lze vidět na rozhraní Live View, ale na rozhraní Playback jsou některé panely navíc včetně Vyhledávání pohybu, Navigace časem a Časové osy. Seznam událostí Vyhledávání pohybu Stavový řádek Časové rozpětí Panel nástrojů Rozhraní Live View (pro živý přenos videa) lze zobrazit na primárním monitoru i na sekundárních monitorech, ale rozhraní Playback (pro přehrávání) lze otevřít pouze na primárním monitoru Seznam obsahu Seznamu obsahu zobrazuje všechna zařízení, ke kterým má uživatel oprávnění k přístupu. Zařízením může být kamera, vstupní/výstupní zařízení, fúze obrazu nebo E-mapa.

35 Jak je znázorněno na následujícím obrázku, lze každý uzel zařízení pro zobrazení podrobnosti o každém zařízení rozbalit. Rozbalení každého zařízení zobrazí podřízené položky, jako jsou senzory na kamerách Sledování nahraného videa Při přepnutí z rozhraní Live View (pro živý přenos videa) do rozhraní Playback (pro přehrávání) je seznam obsahu a dokonce i seznam událostí rozhraní Live View stejný jako v rozhraní Playback. Pokud jste nastavili kamery a zobrazení, můžete je pro kontrolu nahraného videa vybrat přímo. Pokud ne, naleznete více informací o přidání zobrazení a kamer v části Zobrazení Obsah panelu nástrojů Umístíte-li nad videokanál kursor myši, poskytuje panel nástrojů videa několik rychlých tlačítek k funkcím popsaným níže:

36 Grafické tlačítko Popis Snímek Povolení/zakázání zvuku Změna poměru stran videa 13.2 Seznam zobrazení Zobrazení představuje souhrn konfigurací, včetně těch, které se vztahují k uspořádání mřížky, nastavení kamer, poměrů stran, profilů datového proudu atd Panel PTZ Na panelu můžete ovládat optické i digitální otáčení/naklánění/přiblížení kamer. Optické PTZ je možné pouze v případě, pokud kamera podporuje funkci PTZ. Digitálního PTZ je dosaženo čistě digitálním zpracováním obrazu a je umožněno pro všechny kamery PTZ PTZ představuje mechanismus pro ovládání směru pohledu a přiblížení/oddálení kamery v rámci vzdáleného přístupu. PTZ je zkratka slov Pan, Tilt a Zoom (otáčení, naklánění a přiblížení). Otáčení se vztahuje k vodorovnému pohybu kamery; naklánění se vztahuje ke svislému pohybu kamery; přiblížení se vztahuje ke změně ohniskové vzdálenosti. Na panelu PTZ rozhraní Playback (pro přehrávání) je pro nahrané video k dispozici digitální PTZ Digitální PTZ Na rozdíl od optického PTZ představuje digitální PTZ algoritmus zpracování obrazu používaný pro zvětšení každého pixelu zobrazeného v obrazu videa. Vzhledem k tomu, že se jedná pouze o softwarový algoritmus, je digitální PTZ podporováno jakoukoli kamerou, ke které se aplikace NuClient připojí. Digitální PTZ je podporováno v rozhraní Live View (pro živý přenos videa) i v rozhraní Playback (pro přehrávání).

37 Existují tři způsoby použití digitálního PTZ v aplikaci NuClient: vytvořením obdélníku, použitím kolečka myši a použitím tlačítek na obrazovce Vytvoření obdélníku Vytvořte v oblasti zobrazení obdélník. Pokrytá plocha ohraničená přerušovanou čárou se zvětší a roztáhne na celou oblast zobrazení. Po vytvoření obdélníku se zobrazení plynule přiblíží do oblasti zájmu. V rohu naleznete dílčí okno zobrazující celý snímaný obsah aktuální kamery Použití kolečka myši Vedle vytvoření obdélníku je pro přiblížení a oddálení více používáno kolečko myši. Ke změně záběru kamery použijte přetažení oblasti zobrazení myší.

38 V rohu naleznete dílčí okno zobrazující celý snímaný obsah aktuální kamery Použití tlačítek na obrazovce Na ovládacím panelu PTZ je také k dispozici sada ovládacích tlačítek. Přiblížení a oddálení lze ovládat tlačítkem. Kolečko se šipkami ovládá otáčení a naklánění aktuální kamery. Tlačítko Domů zobrazí celý obraz videa v jedné oblasti zobrazení. Pro nastavení místa zobrazení posouvejte červený obdélník v dílčím okně.

39 Narovnání deformovaného obrazu rybího oka Narovnání deformovaného obrazu rybího oka v rámci NUUO Narovnání deformovaného obrazu rybího oka v rámci NUUO je obecný mechanismus pro narovnání deformovaného obrazu ve všech typech kamer s rybím okem nebo kamer s objektivy ImmerVision. Aplikace NuClient podporuje Original mode (výchozí režim), PTZ mode (režim PTZ), Quad mode (čtvercový režim), a Perimeter mode (režim perimetru). Přístup k nastavení narovnání deformovaného obrazu rybího oka v rámci NUUO: 1. Na záložce Config (konfigurovat) zpřístupněte videozařízení, jak je popsáno v části Konfigurace videozařízení. 2. Vyberte kameru s rybím okem a přejděte na záložku Stream (datový proud). 3. Jako Lens type (typ objektivu) vyberte Generic Dewarp (obecné narovnání deformovaného obrazu). 4. Zvolte Camera position (poloha kamery).

40 5. Po povolení obecného narovnání deformovaného obrazu uvidíte, že se video v aplikaci NuClient změnilo na deformovaný obraz rybího oka Režimy narovnání deformovaného obrazu rybího oka v rámci NUUO Po povolení obecného narovnání deformovaného obrazu se stane nabídka výběru na ovládacím panelu PTZ aktivní a nabídne čtyři různé možnosti: Original mode (výchozí režim), PTZ mode (režim PTZ), Quad mode (čtvercový režim), a Perimeter mode (režim perimetru).

41 Výchozí režim Po vytvoření obdélníku se zobrazení plynule přiblíží do oblasti zájmu.

42 Režim PTZ Čtvercový režim

43 Režim perimetru Nastavení proběhne na mřížce aplikace NuClient velmi rychle. Na panelu nástrojů obsahu v rohu je ikona funkcí režimu PTZ.. Když na ni klepnete, zobrazí se ikony

44 Související nastavení jsou: Grafické tlačítko Popis Zpět na panel nástrojů živého přenosu videa. Výchozí režim. Výchozí obraz rybího oka kamery, aniž by byl zpracován jakýmkoli algoritmem pro zpracování obrazu. Režim PTZ. Otáčení, naklánění a přiblížení je řízeno aplikací NuClient. Čtvercový režim. Video je rozděleno do 4 samostatných současných zobrazení. Režim perimetru. V tomto režimu je video rozděleno na vodorovné zobrazení v úhlu Panel vlastností obsahu Panel vlastností zobrazuje informace o aktuálním obsahu příslušného kanálu. Zobrazené informace se liší v závislosti na typu obsahu v buňce mřížky a v závislosti na typu aktuální záložky.

45 Nastavení Server Kamera E-mapa Fúze obrazu Zobrazené informace v rozhraní Live View Typ serveru IP adresa Časové pásmo Zatížení procesoru Teplota procesoru Otáčky ventilátoru procesoru Otáčky ventilátoru systému Teplota systému Název kamery Profil datového proudu Rozlišení formátu videa FPS (počet snímků za sekundu) Přenosová rychlost (v bitech/s) Typ zobrazení Název mapy Popis mapy Název kamery Profil datového proudu Formát videa Rozlišení Klepnutím na ikonu kamery na E-mapě se v panelu vlastností zobrazí název kamery a formát videa.

46 13.5 Seznam událostí Seznam událostí se v rozhraní Playback (pro přehrávání) mírně liší a nabízí rozhraní pro nalezení událostí v nahraných souborech pomocí vyhledávání dle několika parametrů Panel nástrojů Ikony panelu nástrojů představují rychlé rozhraní pro práci s funkcemi, například: změnu mřížky, export, pořízení snímku a odstranění plánu. Související nastavení jsou: Grafické tlačítko Popis Přepínací tlačítko pro zvětšení na celou obrazovku. Přepínací tlačítko pro zvětšení jedné mřížky.

47 Oblíbená uspořádání mřížky. Lze je konfigurovat v Client Configuration (konfigurace klienta). Přepínání různých uspořádání mřížky. Nastavení ohraničení záznamu počátečním místem. Nastavení ohraničení záznamu koncovým místem. Export videa Vytvoření snímku. Odstranění vybraných kanálů Vyhledávání pohybu Vyhledávání pohybu představuje nástroj umožňující rychle a přesně vyhledat snímky videa obsahující pohyb. Související nastavení jsou: Nastavení / grafické tlačítko Popis Výchozí

48 Content name (název obsahu) Zobrazuje název obsahu. -- Nastavuje typ vyhledávání. -- Nastavuje následující parametry vyhledávání pohybu: -- Nastavení Popis Výchozí Vztahuje se ke změně pixelů mezi dvěma porovnávanými snímky. Pixel Sensitivity (citlivost pixelů) Hodnota 90 % znamená, že se více než 90 % pixelů mezi dvěma snímky různí. Hodnota se pohybuje v rozmezí od 1 % do 99 %. Motion Search Parameters (parametry vyhledávání pohybu) Zone Sensitivity (citlivost oblasti) Vztahuje se k procentu odlišných okének mřížky mezi dvěma porovnávanými snímky. Hodnota 80 % znamená, že pokud se více než 20 % (což je 100 % 80 %) z obsahu vybraných okének mřížky různí, vznikne jedna událost týkající se pohybu. Čím je hodnota vyšší, tím je snímač pohybu citlivější. Hodnota se pohybuje v rozmezí od 1 % do 99 %. Consecutive Frame Hits (po sobě jdoucí zachycené snímky) Vztahuje se k minimálnímu počtu snímků s pohybem, který aktivuje funkci týkající se pohybu. Nastavení na hodnotu 2 znamená, že bude pohyb detekován pouze tehdy, když bude zahrnovat nejméně 2 snímky. Hodnota se pohybuje v rozmezí od 1 do 30 snímků. Check frames every_seconds (kontrolovat snímky každých_sekund) Vztahuje se k počtu sekund mezi dvěma porovnávanými snímky. Číslo se může pohybovat v rozmezí od 1 sekunda

49 NUUO Crystal TM 1/60, 1/30, 1/20, 1/15, 1/10, 1/5, 1/3, 1/2, 1, 2, 5, 10, 15, 30, 40, 50, 60. Povoluje/zakazuje vyhledávání pohybu. Vybírá oblast detekce. Ruší výběr oblasti detekce. Vybírá oblast detekce / ruší výběr oblasti detekce. Vytvoření obdélníku. Vybírá/ruší vše. Převrátí vybírání / rušení výběru. Vyhledávání směrem dozadu. -- Vyhledávání směrem dopředu. -- Motion search period minute(s) (období vyhledávání pohybu v minutách) Nastavuje interval vyhledávání pohybu. 10 minut 1. Vyberte aktivní kanál a přejděte na záložku vyhledávání pohybu. 2. Klepněte na ikonu a vyhledávání pohybu bude povoleno. Pokud je povoleno vyhledávání pohybu, bude panel nástrojů obsahu buňky deaktivovaný. Chcete-li panel nástrojů aktivovat, vypněte prosím dalším klepnutím vyhledávání pohybu. 3. Ve výchozím nastavení není vybrána celá viditelná oblast a je povolena ikona plus. 4. Můžete začít s výběrem oblastí zájmu. Pro výběr oblasti, kterou potřebujete, můžete kombinovat a nebo pro výběr celé oblasti zvolit. 5. Vybrané oblasti se zobrazí červeně.

50 NUUO Crystal TM 6. Stisknutím převrátíte vybírání / rušení výběru. 7. Jakmile je výběr oblastí dokončen, můžete klepnout na ikonu vyhledávání na tlačítku záložky. 8. se vztahuje k vyhledávání směrem dozadu a se vztahuje k vyhledávání směrem dopředu. Ve výchozím nastavení je doba vyhledávání 10 minut. Vyhledávání pohybu nepodporuje vyhledávání v rámci digitálního PTZ nebo v režimu ImmerVision.

51 NUUO Crystal TM 13.8 Časová osa Časová osa je uživatelsky přívětivé znázornění času a nahraných dat. Můžete nejen rychle získat přehled o časovém rozpětí videosouborů, ale také rychle vyhledat videa v určeném čase Vyhledávání v časové ose Časová osa je uživatelsky přívětivé rozhraní pro rychlé nalezení videa v určitém časovém období. Související nastavení jsou: Grafické tlačítko Popis Výběr data/času Nastavení procházení událostí Oddálení Přiblížení 1. Přetáhněte časovou osu na čas.

52 NUUO Crystal TM Pokud je obsahem videa fúze obrazu a pokud jedna kamera obsahuje nahraná data, zobrazí se v oblasti pro obsah videa časová osa. +Je možné, že kamera obsahuje dva datové proudy videa různých profilů videa. Pokud je ve dvou buňkách mřížky umístěna jedna kamera, budou pro každou buňku mřížky vytvořeny dvě časové osy. 2. Když je nad kterýkoli konec časové osy umístěn kursor myši, zobrazí se ikona šipky. Klepnutím na ni zrychlíte procházení času. 3. Dvě ikony v rohu časovou osu přibližují a oddalují.

53 NUUO Crystal TM 4. Datum/čas zadejte pomocí nabídky v rohu. 5. Data s nahranými záznamy jsou zobrazeny tučným písmem. Pokud kanál v určených časových bodech nenahrával, zobrazí se na kanálu ikona ukazující, že neobsahuje video. Pokud je do mřížky pro přehrávání přetažena kamera, objeví se po přepnutí na záložku LiveView v mřížce stejná kamera.

54 NUUO Crystal TM 6. Změňte nastavení procházení událostí. Nahraná data spouštěná událostmi lze v časové ose zobrazit pomocí různých barev. Vyhledejte videosoubory rychleji pomocí prohlížení událostí v různých barvách. Pokud v seznamu zrušíte zaškrtnutí události, nebudou značky videa událostí na časové ose zobrazeny. Klepnutím na barevné pruhy otevřete paletu barev. 7. Pokud vám používání vodorovného uspořádání nevyhovuje, můžete uspořádání časové osy změnit.

55 NUUO Crystal TM

56 NUUO Crystal TM 13.9 Navigace časem Panel pro navigaci časem lze rozdělit do tří různých částí, které zleva doprava jsou: ovládání přehrávání, zobrazení data/času a ovládání procházení událostí Ovládání přehrávání Související nastavení jsou: Nastavení Popis Přehrávání/zpětné přehrávání Klepnutím přehraje videosoubory. Pokud je video přehráváno pozpátku, bude zaostřený kanál přehrávat dle zadaného počtu snímků za sekundu a rozostřené kanály bude přehrávat s frekvencí 20 snímků za sekundu. Krokování vpřed/zpět Následující/předchozí Klepnutím spustíte přehrávání o jeden snímek dopředu/dozadu vůči aktuálnímu snímku. Klepněte pro nastavení aktuálního snímku vůči tomu v příštím/posledním intervalu. Viz také Přehrávání v rámci Konfigurace klienta.

57 NUUO Crystal TM Rychlost Klepněte pro změnu rychlosti v rozmezí 1/16x až 64x. Klepnutím můžete rychle zběžně prohlížet video směrem dopředu nebo dozadu. Rychlost lze nastavit tažením Posuvník rychlosti posuvníku. Pokud například přetáhnete posuvník směrem doprava, začne přehrávání dopředu. Rychlost přehrávání je určena tím, jak je posuvník daleko od své původní polohy. Pokud přetáhnete posuvník směrem doleva, začne přehrávání pozpátku. Pokud je video přehráváno vyšší rychlostí, nebude slyšet zvuk Zobrazení data/času Zobrazuje stav přehrávání, datum/čas aktuálního snímku videa, rychlost přehrávání Ovládání procházení událostí Ovládání procházení událostí představuje rychlé rozhraní pro přesouvání mezi časovými body, kdy došlo k události.

58 NUUO Crystal TM Související nastavení jsou: Grafické tlačítko Popis Přesun na předchozí událost. Přesun na následující událost Export videa Export videa představuje nástroj pro konverzi videa z určitého časového rozpětí do běžně používaných formátů videa, takže lze video přehrávat na jiných aplikacích pro přehrávání videa, jako je Windows Media Player a VLC. 1. Klepněte na ikonu pro ohraničení záznamu počátečním místem. 2. Na časové ose uvidíte ikonu označující začátek videa, které má být exportováno. 3. Klepněte na ikonu pro ohraničení záznamu koncovým místem. 4. Uvidíte ikonu označující konec videa. Okraje času počátku a času konce lze posouvat. Jejich posunutím můžete čas počátku a čas konce změnit.

59 NUUO Crystal TM 5. Klepněte na ikonu pro export. 6. Otevře se dialogové okno pro zadání parametrů pro konfiguraci exportovaného videa. Podporované formáty videa jsou ASF, původní AVI, a AVI Microsoftu. Můžete povolit Export audio (exportovat zvuk) a Export title information (exportovat informace o názvu). Tyto volby nejsou ve výchozím nastavení povoleny. Maximální délka názvů exportovaných souborů je 64 znaků. Pokud váš výběr zahrnuje změnu formátu videa, aplikace NuClient data videí rozdílných formátů uloží v různých souborech a příslušně je očísluje. Čas začátku a čas konce lze v dialogovém okně exportu upravit. Klepnete na čísla, která chcete změnit a stisknete klávesu pro posun nahoru a klávesu pro posun dolů.

60 NUUO Crystal TM Pokud je formát exportu ASF, můžete zvolit odlišné profily videa. Pokud aplikaci NuClient spouštíte v systému Mac OS X, můžete video exportovat také do formátu MJPEG. 7. Po stisknutí tlačítka OK bude proveden export videa a výsledný soubor můžete po dokončení exportu nalézt v cílové složce Zálohování videa Zálohování představuje nástroj pro export videa v původním formátu bez jakékoli konverze formátu. Liší se od exportu videa. U zálohy videa nedochází k převodu formátu videa. 1. Otevřete aplikaci NuClient. 2. Na horním panelu nástrojů aplikace NuClient klepněte na ikonu celkového nastavení. Otevře se nabídka.

61 NUUO Crystal TM 3. Klepněte na ikonu pro přidání období v rohu otevřeného dialogové okna. 4. Po stisknutí ikony se otevře dialogové okno časové osy.

62 NUUO Crystal TM 5. Rozhraní je docela podobné časové ose v rozhraní Playback (pro přehrávání). 6. Vyberte kameru a určete počáteční místo ohraničení záznamu. 7. Vyberte kameru a určete koncové místo ohraničení záznamu. Po dokončení výběru klepněte na tlačítko OK.

63 NUUO Crystal TM 8. V seznamu naleznete vybraná data videa. Klepnutím na tlačítko OK se spustí zálohování dat videa. 9. Máte-li zatrženu volbu Include Backup Player (včetně zálohování přehrávače), naleznete ve složce s exportem i zálohu přehrávače. Videosoubory můžete přehrávat pomocí aplikace pro přehrávání. 10. Původní videosoubory budou do cílové složky exportovány s určením kamery, ze které byly soubory exportovány a s určením počátečního a konečného času. 11. Po dokončení najdete videosoubory v zálohovacím adresáři. Máte-li zatrženu volbu Include Backup Player (včetně zálohování přehrávače), naleznete v adresáři i aplikaci pro přehrávání Snímek/Tisk Více podrobností naleznete v části Snímek.
