1 AxxonSoft Czech and Slovak s.r.o. Příkop 843/4, Brno, Česká Republika Tel.: Raiffeisenbank a.s. Hvězdova 1716/2b, Praha 4 BÚ: /5500 IBAN: CZ SWIFT: RZBCCZPP Společnost je zapsána v OR vedeném Krajským soudem v Brně, oddíl C, vložka IČ: DIČ: CZ

2 Obsah 1. Instalace Axxon Next Spuštění Axxon Next Vyhledání a přidání kamer do systému Vytvoření archivu Přepínání a editace uspořádání kamer Export statického snímku Nastavení detekčních nástrojů Vyhledávání nahrávek v archivu A. Režim archivu (standardní vyhledávání) B. Režim vyhledávání v archivu (inteligentní vyhledávání MomentQuest) C. Přepínání mezi archivy Export videa Mobilní aplikace Informační lišta

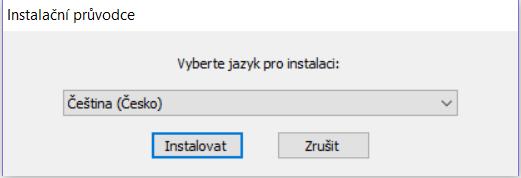

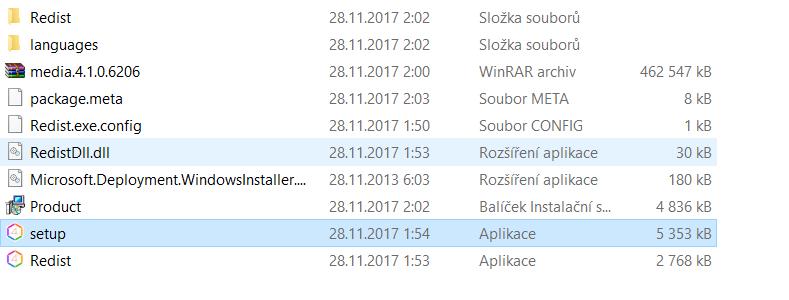

3 1. Instalace Axxon Next Stažení softwaru Axxon Next 4 je možné z oficiálních webových stránek V sekci PODPORA -> KE STAŽENÍ. Uživatel má na výběr 32-bit i 64-bit verzi aplikace. Spuštění instalace softwaru Axxon Next 4 provedeme dvojklikem na soubor setup.exe ve složce instalace. V instalačním průvodci můžeme také dále zvolit jazykovou mutaci instalace z rozevíracího seznamu. Pokračujeme kliknutím na tlačítko Instalovat. 3

4 Typ instalace Při instalaci můžeme zvolit z několika možností: Server a Klient V případě, že PC, na kterém se provádí instalace bude sloužit jako server a může být použito i jako klient. Server proti selhání a Klient V případě, že PC, na kterém se provádí instalace bude sloužit jako záložní server, popřípadě i jako záložní klient. Klient Tuto možnost zvolíme, pokud PC, na kterém se provádí instalace bude sloužit pouze jako klientská stanice, která se následně bude připojovat k serveru/serverům. Výběr modulů pro instalaci. V této části instalace můžeme zvolit, které funkční části softwaru chceme instalovat. 4

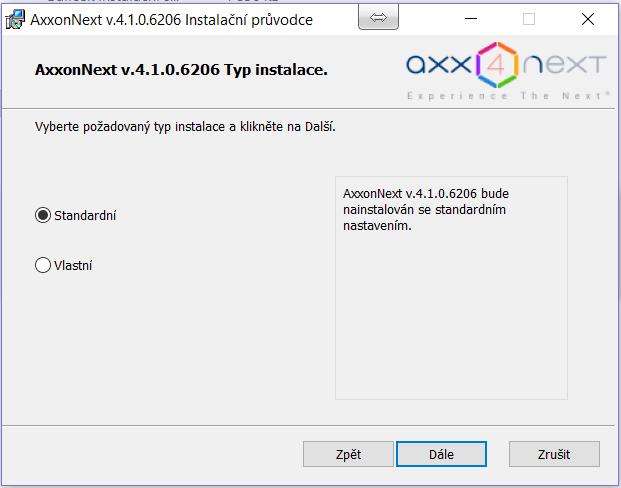

5 Výběr cílové složky Následujícím krokem je výběr cílové složky pro instalaci a přidání zástupců pro spuštění. Typ instalace Uživatel může zvolit ze dvou možností: Standardní a Vlastní, (vlastní režim instalace je doporučen pouze pro zkušené uživatele). 5

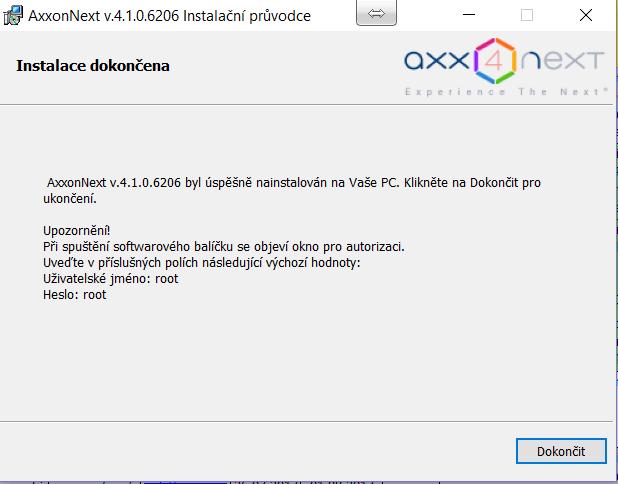

6 Přidání serveru do domény Standardně je nutné v instalaci zvolit Vytvořit novou doménu a přidat do ní server. Pokud provádíme instalaci na serveru, který bude připojen, k již existující doméně, zvolíme možnost Server bude později manuálně přidán do již existující domény. Dokončení instalace Pokud instalace proběhla bez problému bude zobrazeno následující okno: Výchozí hodnota pro přihlášení do systému je po instalaci nastavena na tyto hodnoty: Uživatelské jméno: root Heslo: root 6

7 2. Spuštění Axxon Next Pro spuštění klienta softwaru Axxon Next přejděte na: Pro Windows 7: Menu Start Všechny programy AxxonNext AxxonNext Pro Windows 10: zobrazeno na obrázku níže: 7

8 Přihlášení do systému Zvolte jeden z připojených serverů a použijte uživatelské jméno a heslo. Potvrďte kliknutím na tlačítko Připojit. Software se spustí s aktivní záložkou náhledu obrazu z kamer, pokud do systému nejsou přidány kamery, zůstane tato plocha prázdná. 8

9 3. Vyhledání a přidání kamer do systému Pro vyhledání kamer na síti a jejich následné přidání přepněte do záložky Zařízení v sekci NASTAVENÍ Zde je možné zvolit typ podporovaných zařízení. Následně klikněte na tlačítko Hledat. Software vyhledá všechny dostupné kamery na síti. Pro přidání jednotlivých kamer je nutné zvolit výrobce a model příslušné kamery. Následně je nutné zadat uživatele a heslo pro přihlášení k jednotlivým kamerám. Dále je také možné kameru volitelně pojmenovat v kolonce Jméno. Po vyplnění informací o kameře je možné kameru do systému přidat tlačítkem +. 9

10 Všechny přidané kamery jsou zobrazeny v záložce Zařízení. Při výběru jednotlivých kamer můžeme provádět změnu v jejich nastavení. 4. Vytvoření archivu Po přidání kamer do systému je nutné vytvořit archiv pro ukládání videozáznamu. Ten můžeme spravovat v záložce Archiv. Vybereme pevné disky, které mají tvořit archiv, nastavíme velikost archivu na jednotlivých discích. 10

11 V parametrech archivu můžeme nastavit způsob nahrávání pro jednotlivé kamery, dobu předzáznamu, kvalitu video streamu pro záznam a maximální dobu uchování záznamu. Konkrétní nastavení záznamu můžeme provádět pro jednotlivé kamery, nebo můžeme nastavení aplikovat na všechny vybrané kamery. Je možné také vytvořit více archivů a ke každému archivu následně přiřadit konkrétní kamery. 11

12 5. Přepínání a editace uspořádání kamer. Pro zvolení jedné z definovaných videostěn, klikněte levým tlačítkem myši na jednu z vytvořených záložek. Pokud chceme konfigurovat rozložení kamer na dalším monitoru, je nutné zvolit monitor, který chceme konfigurovat. Pro modifikaci video stěny vyberte vhodnou šablonu, nebo možnost z menu: Vytvoření nového náhledu kamer dle šablony Duplikace existujícího náhledu Odstranění/přesun náhledu Editace náhledu 12

13 Po zvolení funkce vytvoření náhledu nebo duplikace náhledu, přejdete k módu editace rozvržení kamer: V tomto módu můžete přidat, odstranit a přesunout okna náhledu kamer tímto způsobem: A. Přidejte další kameru na videostěnu přetažením jejího náhledu: Náhledy s dostupnými kamerami budou zobrazeny po kliknutí na ikonu lupy v levém horním rohu obrazovky. 13

14 Kamery je možné také zvolit ze seznamu pod záložkou Objekty vlevo. B. Upravte/ přesuňte okno náhledu kamery pomocí šipek ve zvoleném směru, dostupných po kliknutí na dotyčné okno náhledu: 14

15 C. Odstraňte dotyčnou kameru kliknutím na křížek v pravém horním rohu obrazovky, který je zobrazen po kliknutí na zvolené okno náhledu obrazu z kamery: Po nastavení všech oken náhledu, uložte změny kliknutím na tlačítko Uložit v pravém horním rohu obrazovky. 15

16 6. Export statického snímku Pro export statického snímku během živého náhledu videa klikněte na tlačítko v pravém horním rohu okna kamery, kde je uveden aktuální čas. Obraz bude zastaven, a v tlačítku se zobrazí symbol sněhové vločky. Pro uložení statického snímku klikněte na tlačíko : Vyberte formát JPG nebo PDF a klikněte na Export a statický snímek bude uložen. Průběh ukládání bude indikován na informační liště. 16

17 Pro opětovné ukrytí informační lišty, klikněte na tlačítko vpravo. Pro opětovný návrat k živému náhledu kamery, klikněte znovu na tlačítko, ve kterém je uveden aktuální čas v pravém horním rohu okna kamery. 7. Nastavení detekčních nástrojů Detekční nástroje je možné nastavit pro jednotlivé kamery v sekci NASTAVENÍ v záložce Nástroje detekce. Ze stromu kamer vybereme požadovanou kameru, na které je možné nastavit různé typy video analýzy jako např.: detekce ohně detekce kouře detekce a rozpoznání obličeje detekce degradace kvality kamery detekce změny scény kamery (zakrytí) detekce pohybu detekce a rozpoznání RZ vozidel Popis scény Při zvolení funkce Popis scény dostupné v Nástrojích detekce je možné aby Axxon Next prováděl kompletní analýzu (popis) celé scény, v ten moment jsou vyhodnocovány vlastnosti objektů jako: velikost, typ, barva, směr a rychlost pohybu. Tyto informace tvoří tzv. metadata a mohou být využity pro možnosti inteligentního vyhledávání MomentQuest a dále také k aplikaci těchto detekčních nástrojů. detekce překročení čáry detekce pohybu v oblasti detekce vstupu do oblasti detekce výstupu z oblasti detekce tzv. lelkování (loitering) detekce zanechání objektu detekce zastavení v oblasti 17

18 Pokud chceme využít těchto metadat pro možnosti inteligentního vyhledávání MomentQuest, je nutné aby software tyto informace ukládal společně s videozáznamem, toto je nutno nastavit v parametrech Popisu scény - Záznam sledování objektů Ano. Po výběru jednoho z typů video analýzy je nutné správně nastavit její parametry: Každý detekční nástroj vyžaduje správnou konfiguraci. Jsou zde nastavovány prvky jako: Oblast detekce, maskování oblasti, max. a min. výška/šířka objektu, citlivost detekce, perspektiva atd. Správné nastavení těchto prvků musí zajistit jeden z certifikovaných partnerů AxxonSoft! 18

19 8. Vyhledávání záznamu v archivu V softwaru Axxon Next je možné vyhledávat v záznamu dvojím způsobem: A. Režim archivu (standardní vyhledávání) Pro přechod k režimu archivu, klikněte na tlačítko se znakem video kazety ve zvoleném okně kamery: Pomocí posuvníku přejděte ke zvolené části záznamu. Pro zvětšení, či zmenšení rozsahu časové osy najeďte myší na šedý podklad osy a rolujte kolečkem myši nahoru nebo dolů. Stejného požadavku dosáhnete při kliknutí a podržení levého tlačítka myši na tuto oblast a následným tažením myši nahoru, či dolů. 19

20 Je možné také zadat konkrétní datum a čas. Klikněte levým tlačítkem myši na posuvník po časové ose a vyberte datum a čas z kalendáře. B. Režim vyhledávání v archivu (inteligentní vyhledávání MomentQuest) Pro využití inteligentního vyhledávání v archivu klikněte na tlačítko se symbolem lupy, ve zvoleném náhledu kamery: V tomto režimu můžete používat inteligentní funkce vyhledávání záznamů v archivu. 20

21 Díky inteligentnímu vyhledávání můžeme detailně určit, jakou událost hledáme. Po kliknutí na máme k dispozici několik možností. Při vyhledávání dle parametru označeným červeným nápisem je nutné aby server společně s video záznamem ukládal i metadata (viz. sekce 7. Nastavení detekčních nástrojů) 21

22 V každém kritériu pro vyhledávání je možné použít podrobnější filtry: Pro vyhledávání událostí: Pro překročení čáry: Pro pohyb v oblasti: 22

23 Pro vyhledávání tzv. lelkování : Pro vyhledávání vícenásobných objektů: Pro pohyb z oblasti do oblasti: 23

24 Pro vyhledávání dle vložených poznámek: Pro vyhledávání dle položek z POS systému: Pro vyhledávání dle registrační značky vozidla: Pro vyhledávání dle obličeje osob: 24

25 C. Přepínání mezi archivy. Přepínání mezi více archivy můžeme spravovat v okně kamery kliknutím na název archivu levým tlačítkem myši v pravém dolním rohu okna. 9. Export videa Pro export videa, vyhledejte vhodný záznam v archivu (uvedeno v bodě 9. Export videa). Pro export části záznamu, proveďte následující kroky: A. Označte čas začátku a konce exportovaného videa levým tlačítkem myši (podržte tlačítko a posouvejte kurzor): 25

26 Následně zvolte čas začátku a konce videozáznamu pomocí uzavřených závorek. B. Stiskněte tlačítko pro exportování zvolené části archivu: C. Můžete přidat poznámku popisující exportovaný fragment/vybrat formát exportovaného videa, či export zabezpečit heslem. Potvrďte stiskem tlačítka Export. Ukazatel průběhu exportu bude zobrazen na informační liště. Po ukončení procesu stiskněte tlačítko Otevřít složku. Na obrazovce bude zobrazena složka, ve které se nacházejí exportované záznamy. 26

27 10. Mobilní aplikace Mobilní aplikace je společná pro platformy Axxon Next/Intellect. Aplikace je vyvíjena pro mobilní operační systémy: Android, ios a Windows mobile. Používání mobilní aplikace je zdarma! Aplikaci je možné stáhnout prostřednictvím služeb: Google Play, App Store, Windows, Microsoft store. Abychom umožnili přístup k serveru přes mobilní aplikaci musí být v záložce Zařízení v nastavení systému Axxon Next v kolonce Umožnit (Povolit web server) zvoleno Ano. 27

28 Po spuštění mobilní aplikace je uživateli zobrazeno okno se seznamem dostupných serverů pro připojení. Při prvním spuštění aplikace jsou zde zobrazeny pouze DEMO servery platforem Axxon Next a Intellect. Po stisknutí tlačítka + může uživatel přidávat další servery pro připojení. Pro připojení k serveru je nutné přiřadit serveru jméno, IP adresu serveru včetně portu. Následně se uživatel přihlásí stejnými údaji jako do PC verze aplikace. 28

29 Po úspěšném připojení jsou uživately zobrazeny náhledy ze všech dostupných kamer připojených k serveru, nebo dle jeho oprávnění. Při stisknutí ikony následujícími možnostmi: se uživateli zobrazí menu s List - Zobrazení v režimu seznamu kamer Tile - Zobrazení kamer v režimu vedle sebe Map - Mapa s rozmístěním kamer Face search - Vyhledávání osob v záznamu dle přiložené fotografie 29

30 Při stisku položky Tile v menu se zobrazí následující rozvržení živého náhledu z kamer. Při stisknutí ikony nakonfigurovaná makra na serveru. je možné manuálně spouštět Při stisknutí ikony je přihlášenému uživateli zobrazen výpis událostí, které nastaly v systému včetně času vzniku. 30

31 Po výběru položky Map v menu aplikace je uživateli zobrazena mapa společně s umístěním jednotlivých kamer v systému (nutno předem nakonfigurovat na straně serveru ceritifikovaným partnerem AxxonSoft). Při zvolení konkrétního náhledu z kamery je vyobrazeno následující okno s možnostmi viz. níže: - Vyhledat v archivu - Ovládání PTZ kamery (pokud se jedná o PTZ kameru) - Povolit / zakázat zvuk z kamery - Výběr kvality video streamu - Nastavení dewarperu pro narovnání obrazu z kamer typu rybí oko - Zobrazení náhledu v režimu na celou obrazovku 31

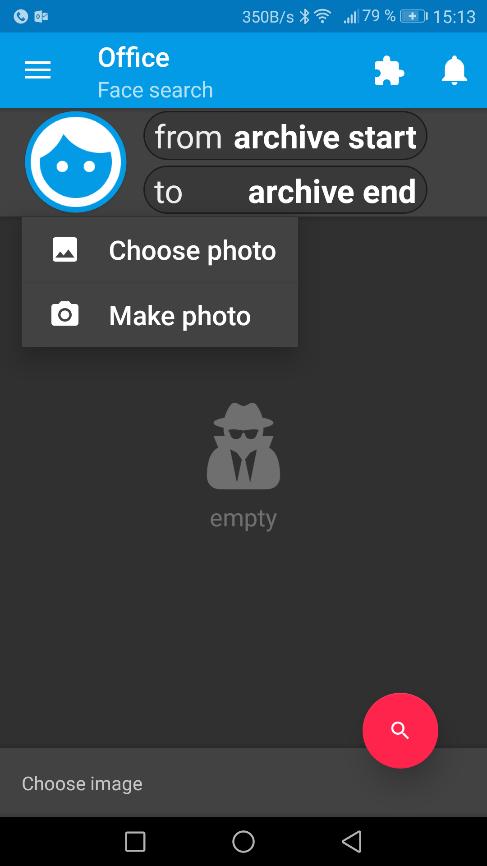

32 Při stisku položky Face search v menu se zobrazí následující okno s možností vložení externí fotografie osoby a její následné možnosti vyhledání v archivu. 32

33 11. Informační lišta Zprávy generovány softwarem jsou zobrazeny na informační liště mezi uspořádáním kamer a náhledem obrazu z kamer. Mohou to být např. zprávy o průběhu ukládání změn v konfiguraci softwaru, jejích potvrzení nebo zprávy o ztrátě signálu z kamery. 33
