1 Satelitní navigace v informačních systémech dopravce Plzeň Seminář ZČU Plzeň 1

2 Obsah Úvod Informace o poloze důležitá hodnota Současné aplikace využívající GPS Budoucí možné aplikace Satelitní systém GALILEO Závěr Plzeň Seminář ZČU Plzeň 2

3 Poloha základní informace pro různé aplikace Využití informace o poloze v železniční dopravě: Informační systémy Řídící systémy pro řízení provozu Zabezpečovací systémy Diagnostické systémy Záchranné systémy Plzeň Seminář ZČU Plzeň 3

4 Vyu yužit ití údaje o poloze vlaku v aplikacích ch dopravce Informační a řídící systémy v železniční dopravě vyžadují pro specifické úkoly v oblasti mimo přímého řízení provozu s dopadem na jeho bezpečnost, informaci o aktuálním stavu dopravních prostředků, často spojenou s potřebou znalosti polohy nebo pohybu drážního vozidla. V příslušných aplikacích informačních systémů dopravců se k tomuto účelu uplatňuje zjišťování aktuální polohy vozidla na základě příjmu signálu satelitních navigačních systémů. Plzeň Seminář ZČU Plzeň 4

5 Aplikace POLOHA Data vlaku + poloha GPS Aktuální poloha vlaku na síti Centrální dispečerský systém GPRS Modul transformace Analýza polohy dopravní body dopravní úseky Mobilní jednotka GPS koleje Plzeň Seminář ZČU Plzeň 5

6 Komunikační jednotka vozidla Plzeň Seminář ZČU Plzeň 6

7 Zpráva aplikace POLOHA Číslo údaje Název proměnné Povinný údaj Poznámka 1 Datum a čas Ano Data získaná z GPS Zeměpisná šířka Ano Data získaná z GPS Zeměpisná délka Ano Data získaná z GPS Rychlost Ano Data získaná z GPS Azimut Ano Data získaná z GPS 2 Status zprávy Ano Příznak důvodu odesílání zprávy 3 Číslo vozu Ano Identifikace odesilatele, dnes UIC číslo vozu 4 Rádiový systém Ne Doplňující údaj 5 Číslo vlaku Ne Doplňující údaj 6 Funkční kód Ne Doplňující údaj 7 ID strojvedoucího Ne Doplňující údaj Plzeň Seminář ZČU Plzeň 7

8 Příklad č. 1 : Integrovaný dopravní systém Jihomoravského kraje vzájemná spolupráce dopravních systémů železniční, autobusové a městské dopravy, vytvářející přehledný a jednoduchý systém vzájemně provázaných linek s jednotným tarifem, přepravními podmínkami a pravidelnými intervaly mezi jednotlivými spoji na základ kladě přenosu údaj dajů o poloze dopravních prostředků do centrálního dispečerského systému. Počet linek IDS JMK : 330 Z toho vlakové spoje ČD: 26 Počet obcí : 673 Plzeň Seminář ZČU Plzeň 8

9 Příklad č. 2: Slu lužba pro řízen zení provozu na dopravní cestě Přenos informace o rádiovém systému hlasové komunikace vlaku v nehomogenní rádiové síti GNSS GSM-R C 450 MHz analog A B GPRS Train position GSM-P central IS assignment distribution Plzeň Seminář ZČU Plzeň 9

10 Příklad č. 3: Služby pro provoz dopravce Sledování polohy drážního vozidla na železniční infrastruktuře v centrálním informačním systému dopravce a distribuce dat do příslušných aplikací (sledování běhů) GNSS GNSS GNSS Application server Plzeň Seminář ZČU Plzeň 10

11 Příklad č. 4: Služby pro provoz dopravce Aktivní odstavení hnacího vozidla jako součást diagnostické aplikace POHONY na elektrických jednotkách předměstské dopravy Plzeň Seminář ZČU Plzeň 11

12 Příklad č. 5: Informa nformační systémy pro cestující Informační systémy pro cestující (vizuální i hlasové) jsou řízené údajem o poloze vlaku na trati, poloha je vyhodnocena na základě přijímaného signálu z GNSS Plzeň Seminář ZČU Plzeň 12

13 Koncept Železni elezniční Bezdrátov tové Přenosov enosové Sítě ( ŽBPS ) Plzeň Seminář ZČU Plzeň 13

14 Oblasti perspektivního využit ití GNSS Sledování provozních výkonů techniky a personálu železniční mýto (verifikace, výpočet poplatku za využití DC) Zkvalitnění rozhodovacího procesu při mimořádných událostech Řízení provozu na vedlejších tratích Měřící a diagnostické systémy Mnoho dalších. Plzeň Seminář ZČU Plzeň 14

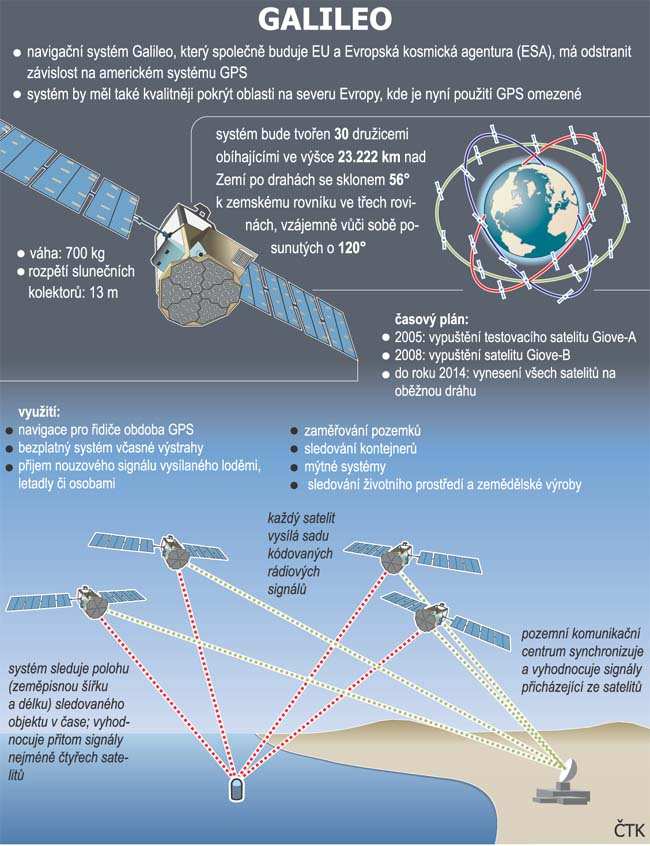

15 Navigační systém Galileo Nezávislý evropský civilní navigační systém se službami, jejichž dostupnost bude garantována a který má odstranit závislost na americkém systému GPS Vysoký počet družic (30 družic, z toho 3 budou záložní) zajistí spolehlivou funkci systému Galileo umožní větší přesnost aktuální polohy oproti současným systémům (očekává se lepší než 1 m) Systém má zajistit kvalitnější pokrytí oblasti na severu Evropy (až po 75 stupeň zeměpisné šířky) USA a EU se dohodli na určité vzájemné kompatibilitě svých systémů, takže nové generace satelitních přijímačů by měly umět pracovat jak se systémem GPS tak i se systémem Galileo Plzeň Seminář ZČU Plzeň 15

16 Navigační systém Galileo Pět druhů služeb: Základní služba (Open Service OS) Komerční služba (Commercial Service CS) Kritická služba (Safety of Life Service SoL) Veřejně regulovaná služba (Public Regulated Service PRS) Vyhledávací a záchranná služba (Search And Rescue Service SAR) Plzeň Seminář ZČU Plzeň 16

17 Navigační systém Galileo Plzeň Seminář ZČU Plzeň 17

18 Navigační systém Galileo Projekt byl původně naplánován: Rozpočet 1,8 miliardy EUR Spuštění v roce 2008 Veřejný projekt financovaný soukromými investory (PPP) Současná situace projektu: Rozpočet 3,4 až 4 miliardy EUR Spuštění do roku 2014 Projekt financovaný z rozpočtu EU Výstavbu zajišťuje Evropská unie prostřednictvím Evropské kosmické agentury (ESA) a dalších institucí EU v prosinci 2010 rozhodla, že administrativní centrum navigačního centra Galilea se přestěhuje z Bruselu do Prahy Plzeň Seminář ZČU Plzeň 18
