1 Tunelový řetězec Granitztal Jiří Zmítko 3G Consulting Engineers s.r.o. Tunelářské odpoledne 3/

2 LOKALIZACE -> Rakousko, Korutany. Strana 2

3 ÚČASTNÍCI VÝSTAVBY Investor: ÖBB Infrastruktur AG Zhotovitel: Hochtief Infrastructure Austria a Implenia Österreich Projekt: ic Consulenten, IGT Geotechnik und Tunnelbau Stavební dozor a geotechnický dozor: ic Consulenten, IGT Geotechnik a Laabmayr Měření: Geodata Leoben Geologie, hydrogeologie: 3G Graz a BGG Consult. Strana 3

4 ZÁKLADNÍ ÚDAJE 1 Součást Koralmské železnice (Koralmabahn), propojení spolkových zemí Štýrsko a Korutany Součástí Afriaticko-Baltického železničního koridoru Tunel Deutsch Grutschen (2,6 km), Přesypaný tunel Granitztal (0,6 km) Tunel Langer Berg (2,9 km) => 6,1 km Strana 4

5 ZÁKLADNÍ ÚDAJE 2 Světlý průřez 41,65 m 2 Plocha výrubu dle geotechnických podmínek 59 až 72,7 m 2. Délka bloků sekundárního ostění 12,5 m. Svýjimkou bloků vprostoru propojek jsou realizovány jako nevyztužené. Vzdálenost propojek 500 m, bez SOS výklenků Maximální rychlost je 250 km/h. Zahájení ražby tunely DG / Ukončení / Zahájení ražby tunely LB / Ukončení 2017 Strana 5

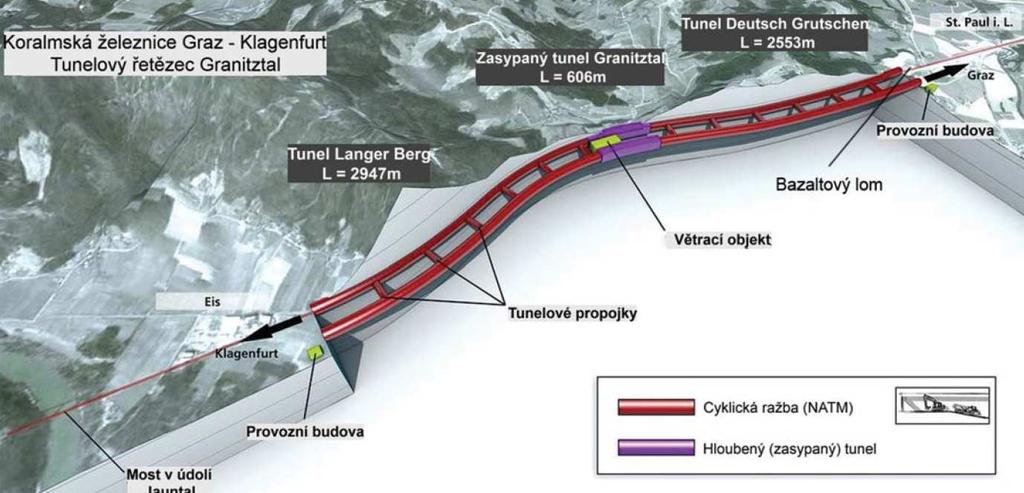

6 PŘEHLEDNÁ SITUACE Strana 6

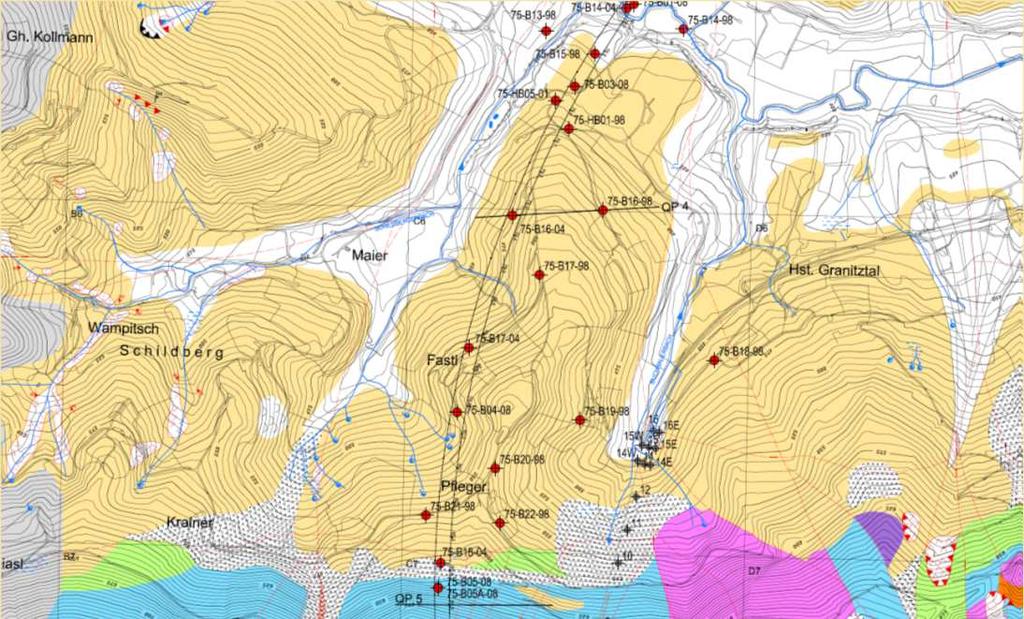

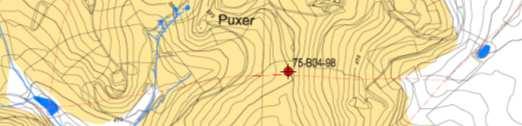

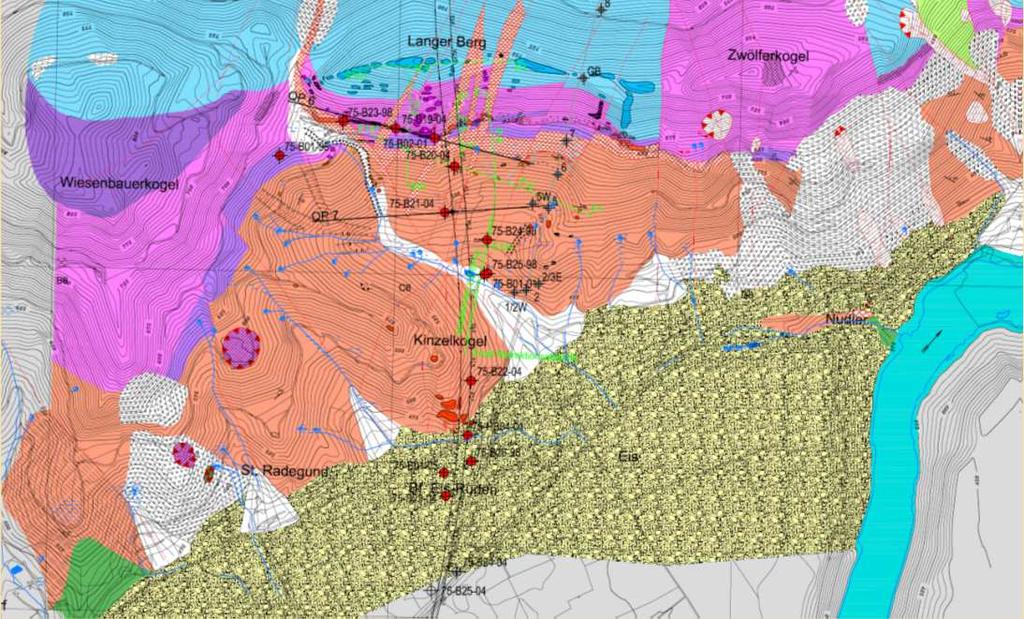

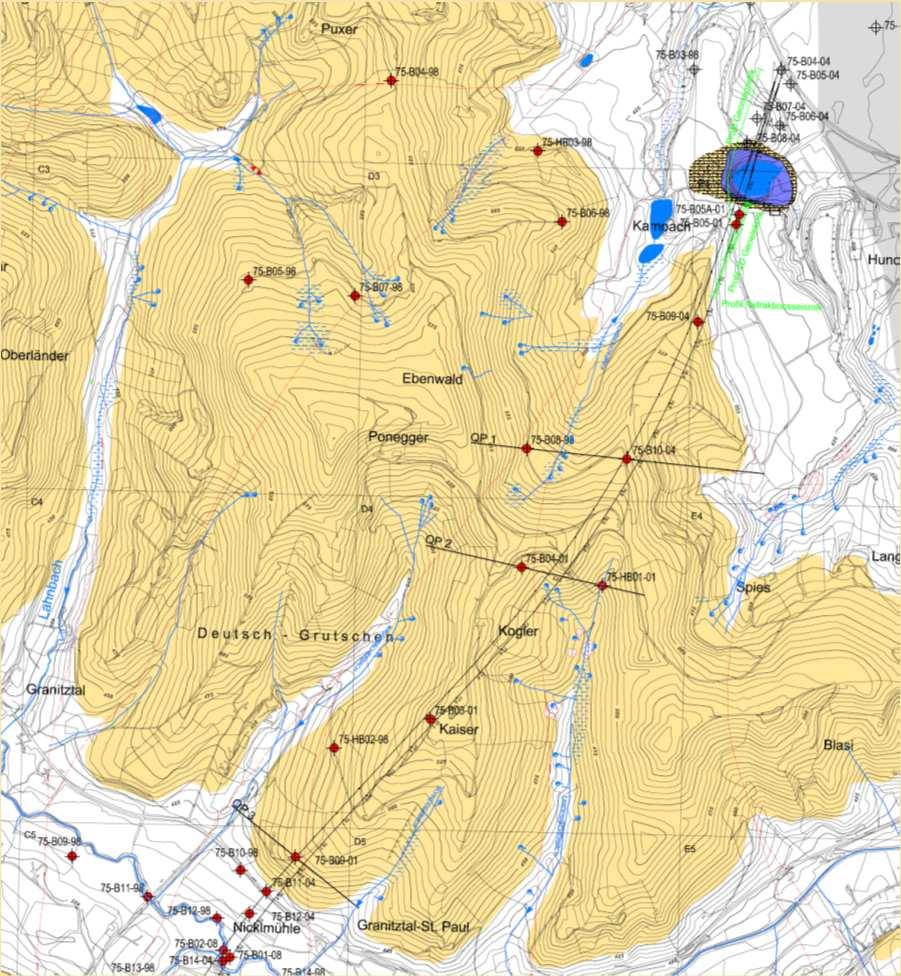

7 Situace v geologické mapě Strana 7

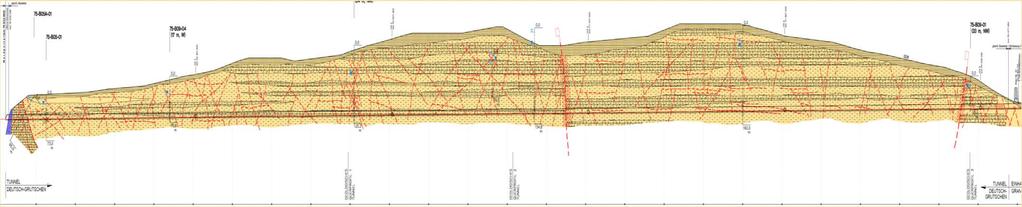

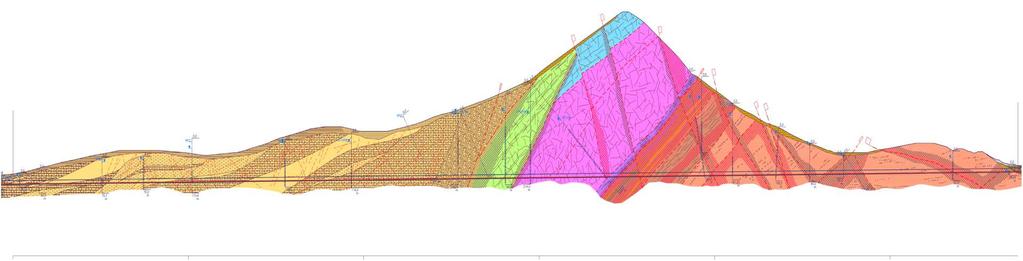

8 Podélný geologický řez Nadloží 142 m TUNEL DEUTSCH - GRUTSCHEN Nadloží 347 m TUNEL LANGER BERG Strana 8

9 Tunely Deutsch Grutschen- geologie Čediče, UCS MPa. Tepelně přeměněné sedimenty ( gefrittete Sedimente smažené sedimenty), slepence, pískovce, polymiktní, zaoblené s valouny o průměru do 40 cm. UCS MPa. Hrubozrnné, polymiktní slepence svalouny do velikosti 50 cm, UCS 0,5 do 10 MPa, místy konkrece s vyšším obsahem vápenného tmelu UCS 10 až 50 MPa Prachovce a pískovce, masívní až vrstevnaté jemnozrnné až střednězrnné horniny. Pevnosti 0,5 a 10 MPa, lokálně do 70 Mpa Celkově monotónní prostředí, s ojedinělými tektonickými poruchami. Strana 9

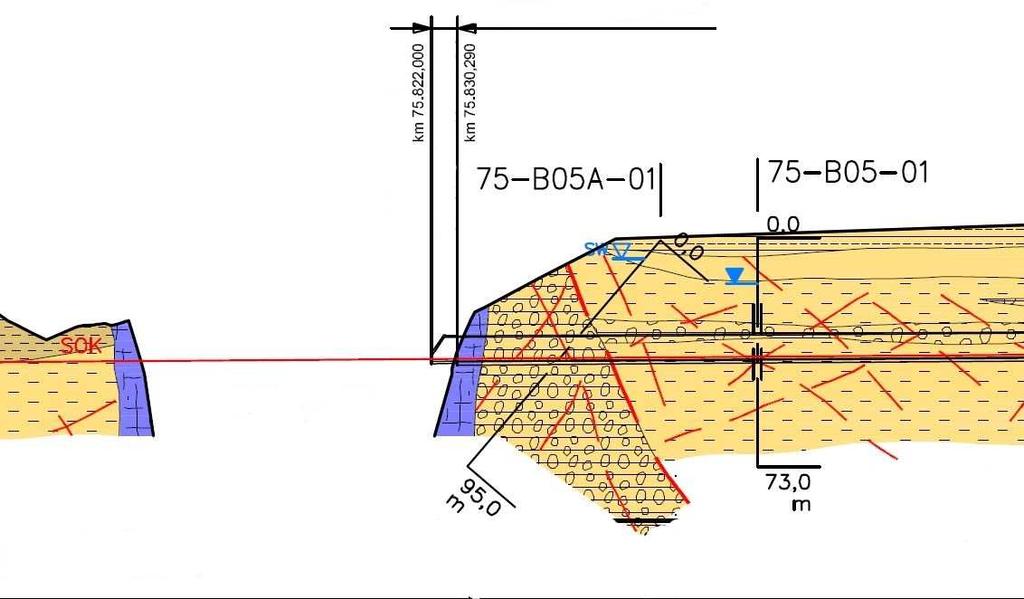

10 Tunely DG Detail portál DG sever BAZALT SLEPENCE TEPELNĚ PŘEMĚNĚNÉ PÍSKOVCE, PRACHOVCE SLABĚ ZPEVNĚNÉ SLEPENCE SLABĚ ZPEVNĚNÉ ZÁSYP BAZALTOVÉHO LOMU GB DG 1 GB DG 2 TM 0 TM 46 Strana 10

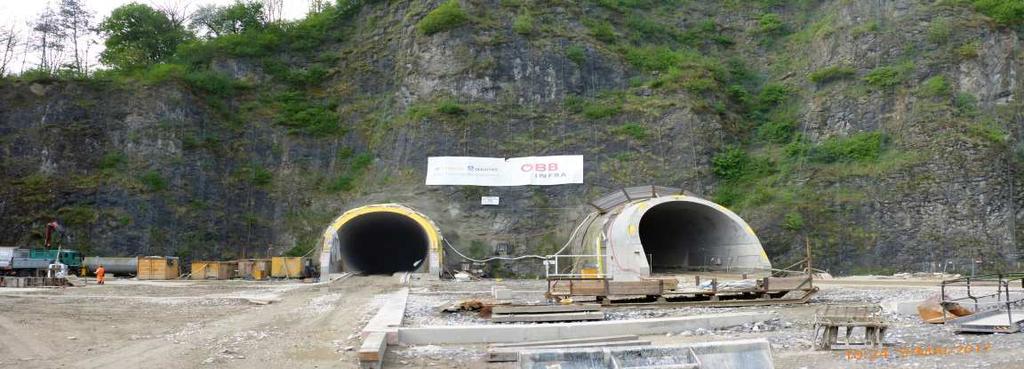

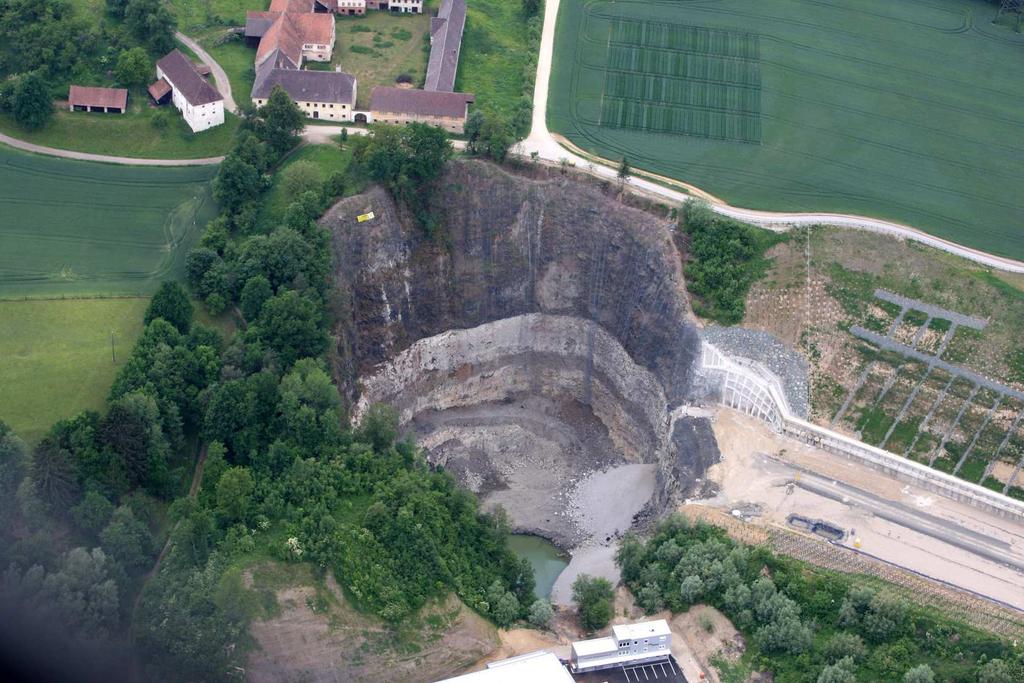

11 Tunely DG, bazaltový lom, severní portály Strana 11

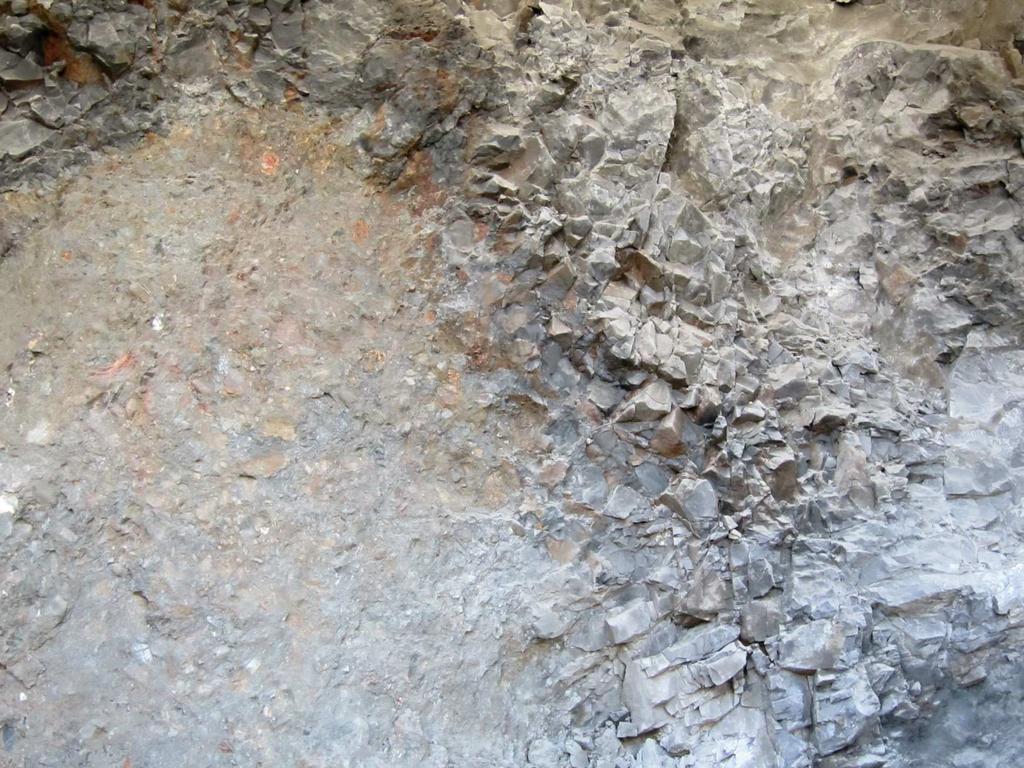

12 Tunely DG, kontakt bazalt - slepence Strana 12

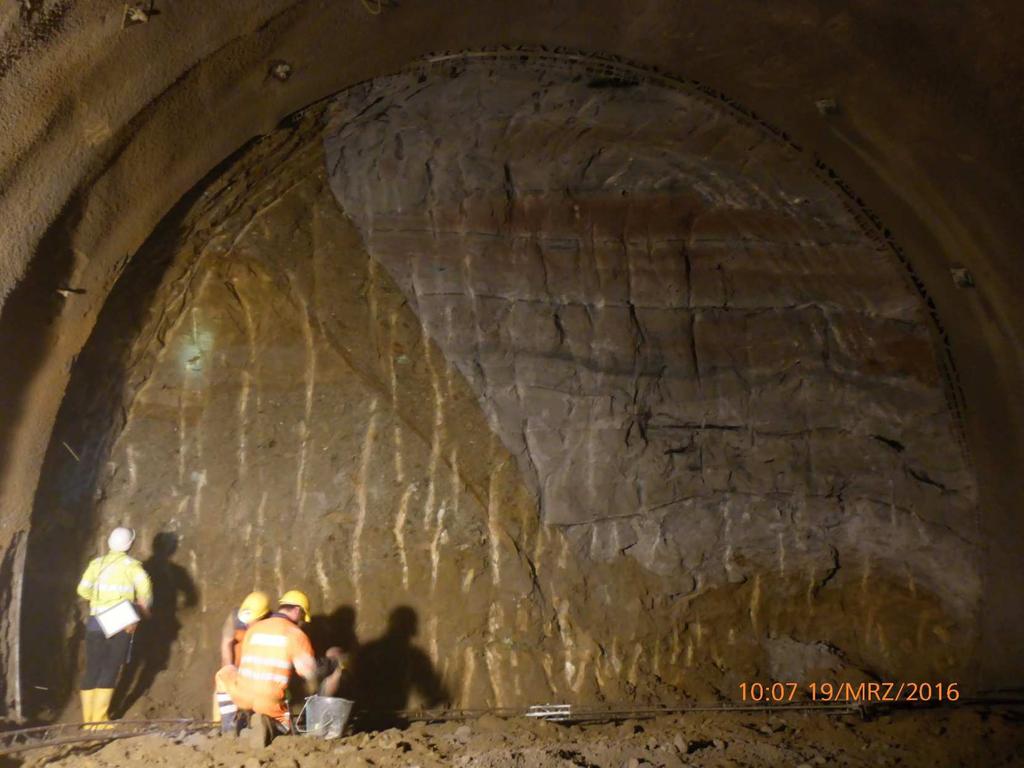

13 Tunely DG, tektonická porucha, slepence, pískovce & prachovce Strana 13

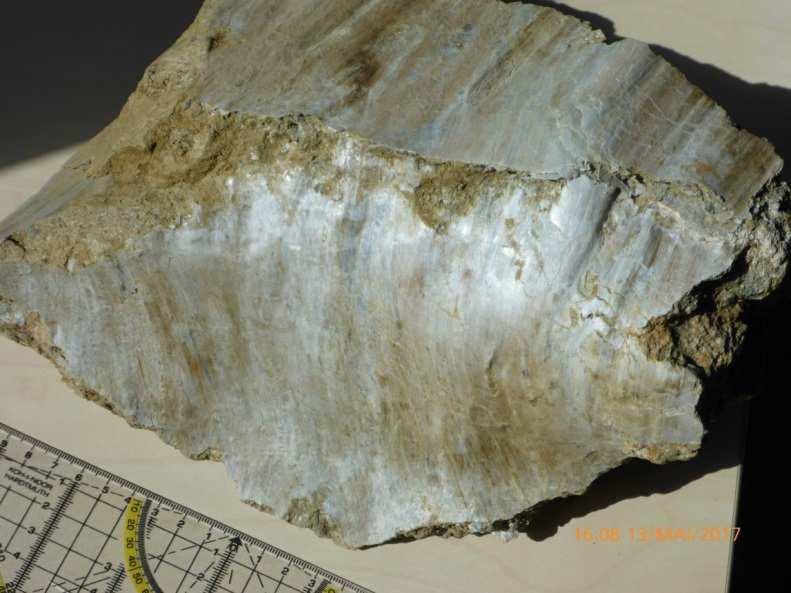

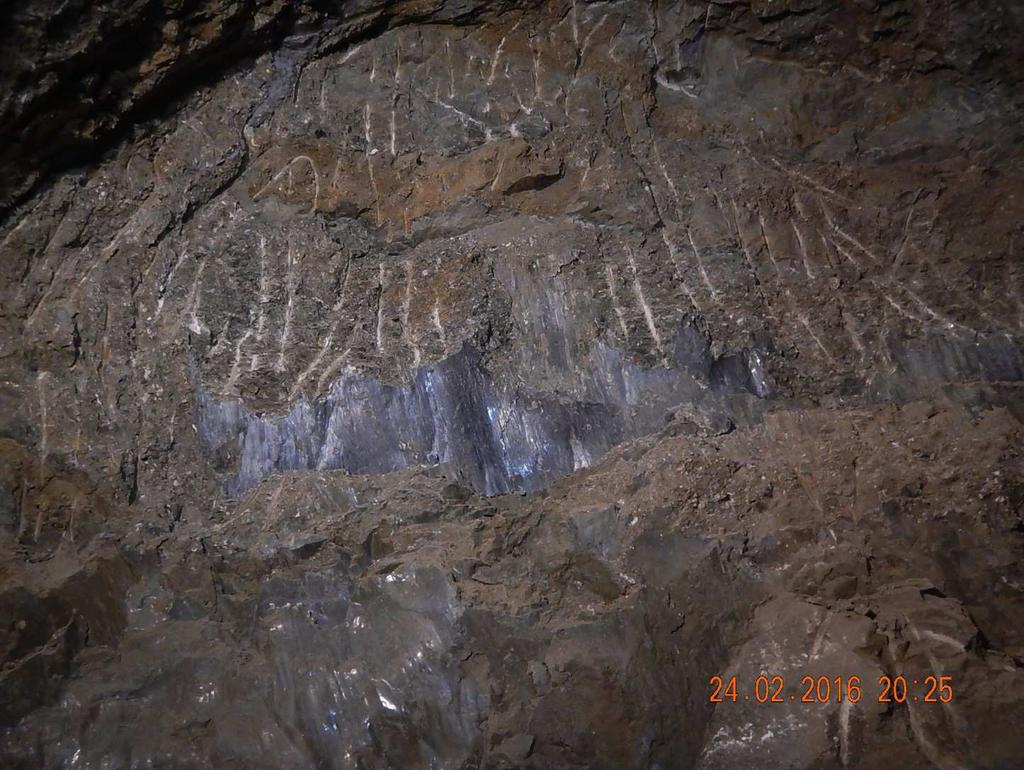

14 Tunely DG, vyhlazená tektonická porucha Strana 14

15 Tunely DG, ražby Třídy výrubu SVT 1/N až 6/N (N= neogen) Ve všech třídách protiklenba Třídy SVT 1/N až 3/N ploché dno shloubkou 1,8 m vůči temeni kolejnice, pro vyšší třídy pak hluboké dno shloubkou 2,3 m vůči TK. Předstih kaloty 60 do 130 m. Dle třídy rozsah 8 až 130 m. Bez radiálních kotev v přístropí Strana 15

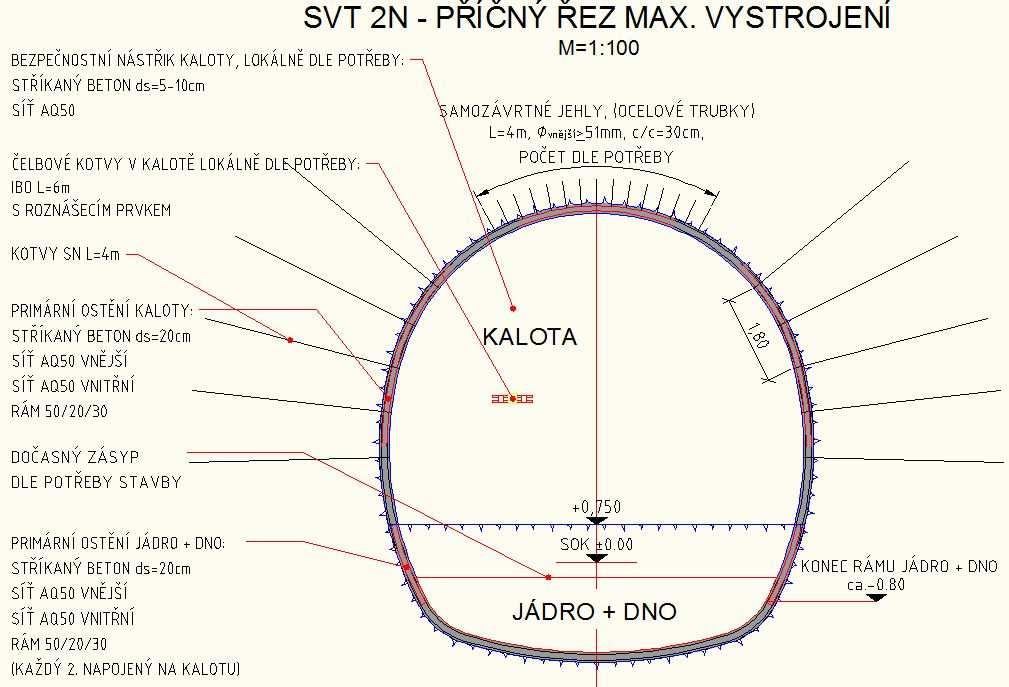

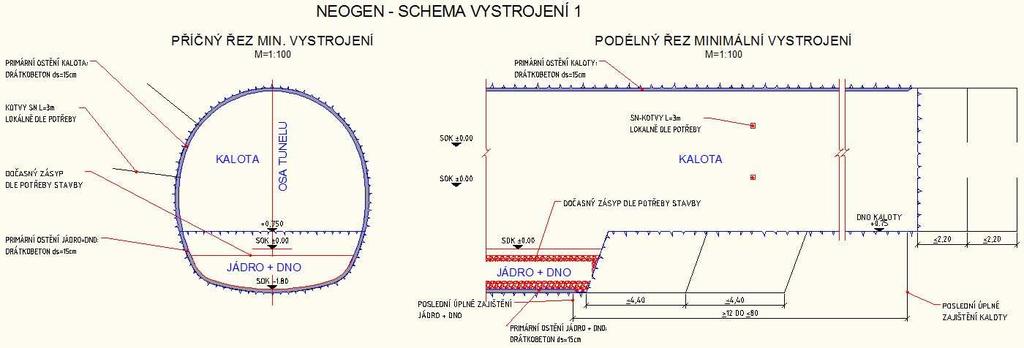

16 Tunely DG - Vystrojovací třída SVT 2/N Třída SVT2/N, vyraženo 99% tunelů. Změna schématu cca 30x/tunel Záběr neměnný 1,7 m Strana 16

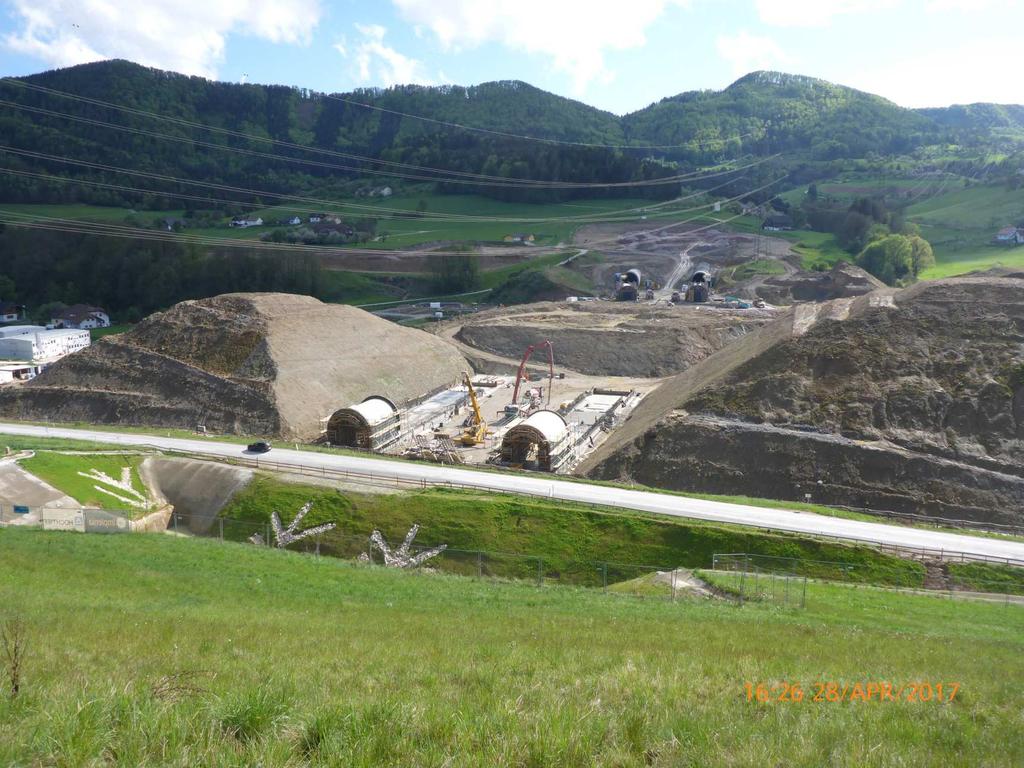

17 Přesypaný tunel Granitztal celkový pohled Strana 17

18 Přesypaný tunel Granitztal SA1, most Strana 18

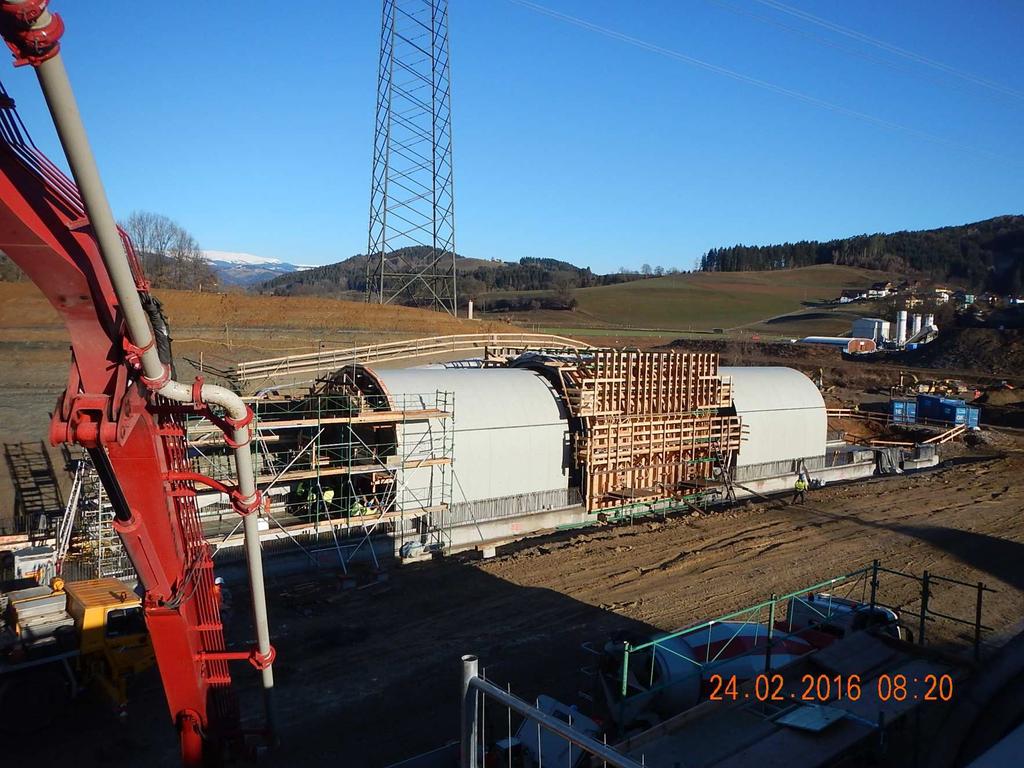

19 Přesypaný tunel Granitztal příprava betonáže Strana 19

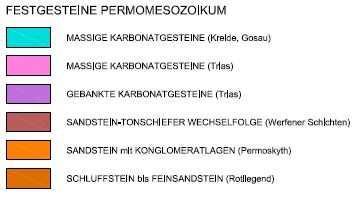

20 Tunely Langer Berg- geologie Neogén, prachovce, pískovce, slepence, štěrky viz. Deutsch Grutschen, Granitztaler Schichten, Křída, Gossau, vápence, dolomity, slepence, brekcie, UCS ø 70 (2-170) MPa Trias, dolomity, deskovité až lavicovité, pravidelně rozpukané, struktura kostkového cukru, UCS ø70 (10-130) MPa Trias, Werfener Sch., pískovce, břidlice, dolomit, vrstevnaté až laminované horniny, sádrovec a anhydrit jako výplň puklin. UCS ø30 (5-100) MPa, SO 4 AŽ 2400 mg/l Perm, pískovce s polohami slepenců, masivní až lavicovité, místy hydrotermálně a tektonicky postižené, červené až šedé, UCS ø25 (5 50 (100)) MPa Perm, jemnozrnné pískovce až prachovce, UCS ø15 (5 25 (75)) MPa Kvartér, terasové sedimenty, hrubozrnné až jemnozrnné písky a štěrky, polohy jemnozrnných sedimentů Kvartér, svahové sedimenty Kvartér, jemnozrnné, prachovité hlíny Strana 20

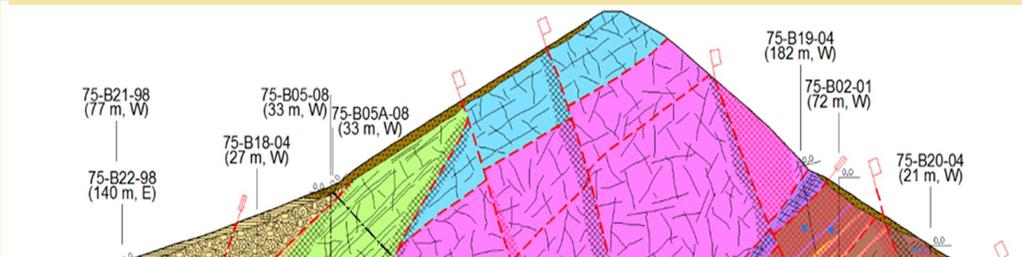

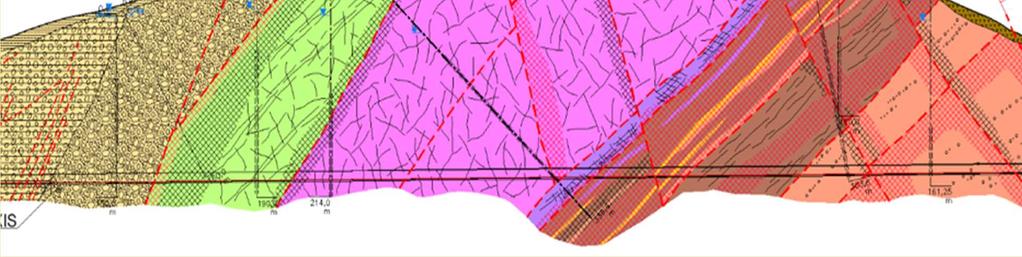

21 Tunely LB, podélný řez, detail N S Miocén (Granitztaler Schichten) N-SVT 2,3 TM Křída Gossau PM SVT 2,3 Trias (dolomity, masivní až brekcie) PM SVT 2, 3 Trias (Werfener Schichten) PM SVT 3, 4, 4 anh Perm - Permoskyth - (pískovec s polohami slepenců) PM SVT 3 Strana 21

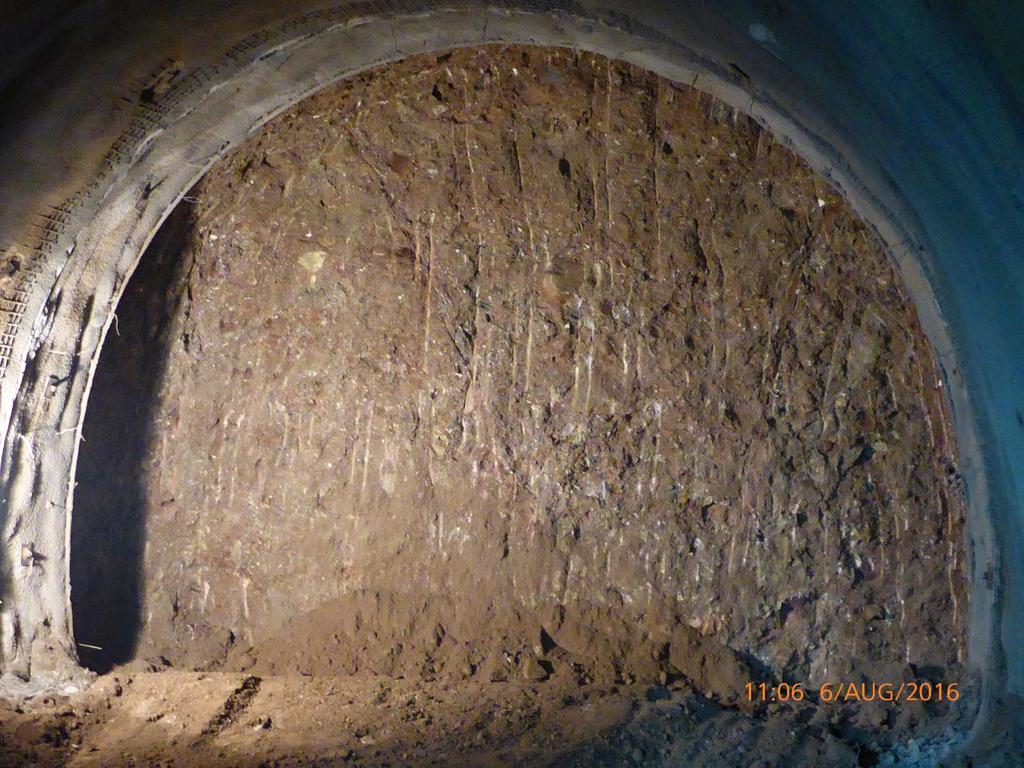

22 Tunely LB, Neogén, slepence, TM_1252,8 Strana 22

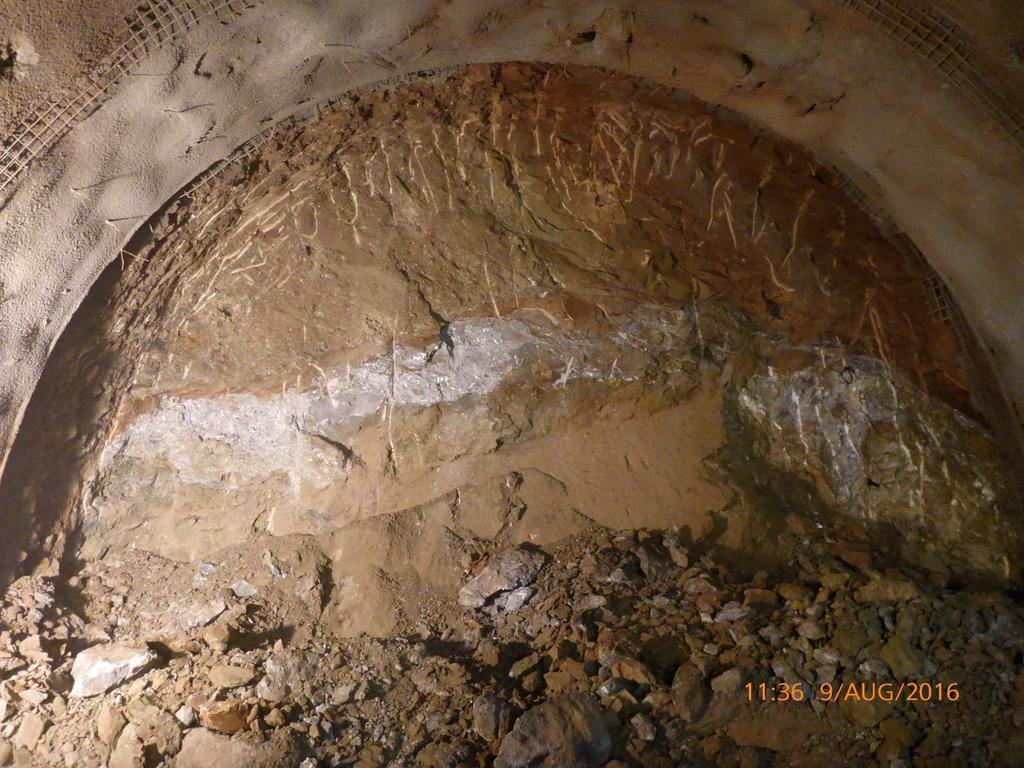

23 Tunely LB, neogén x dolomit, TM_1273,2 Strana 23

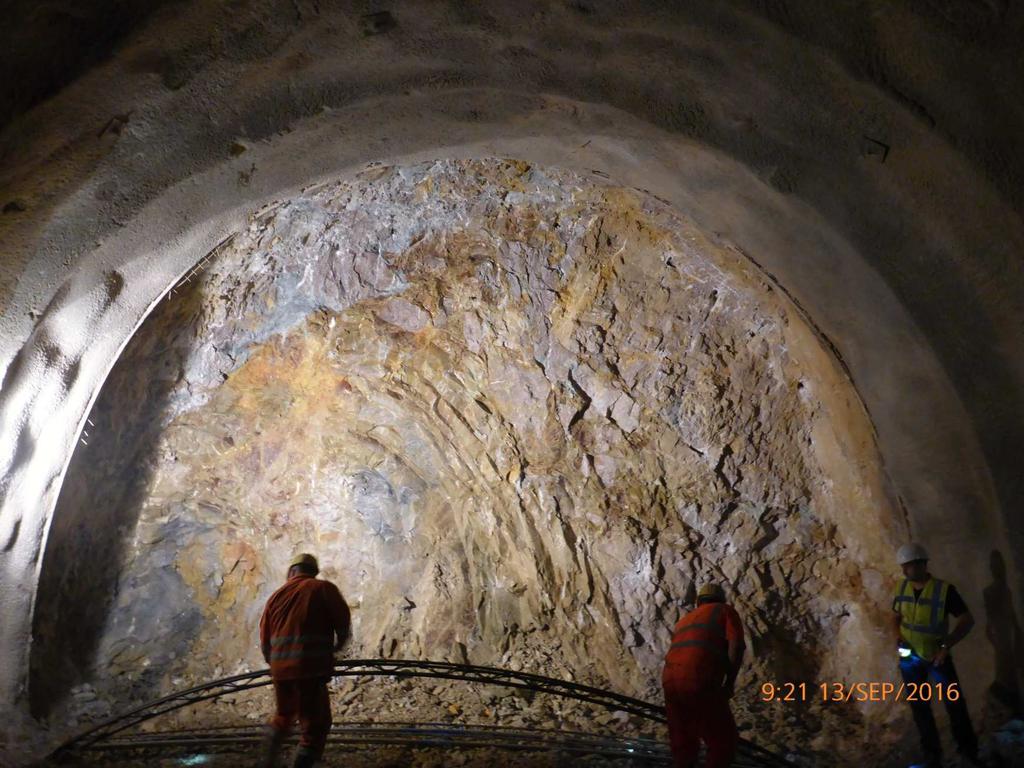

24 Tunely LB, dolomit, TM_1402,4 Strana 24

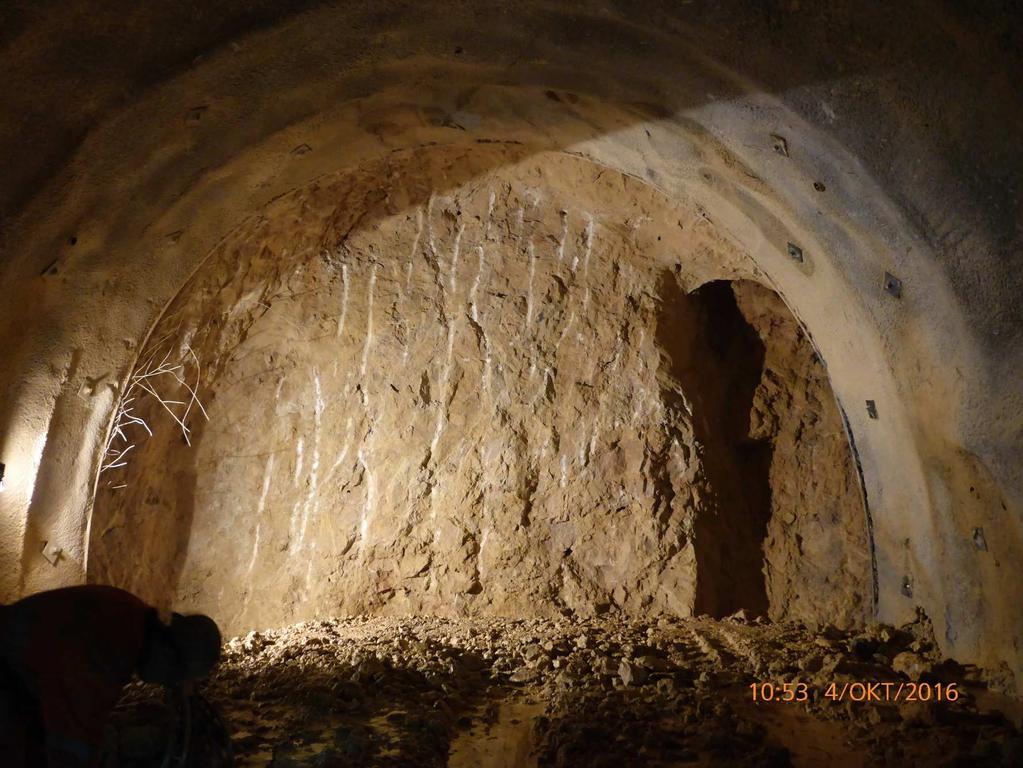

25 Tunely LB, TM_1471,5 Strana 25

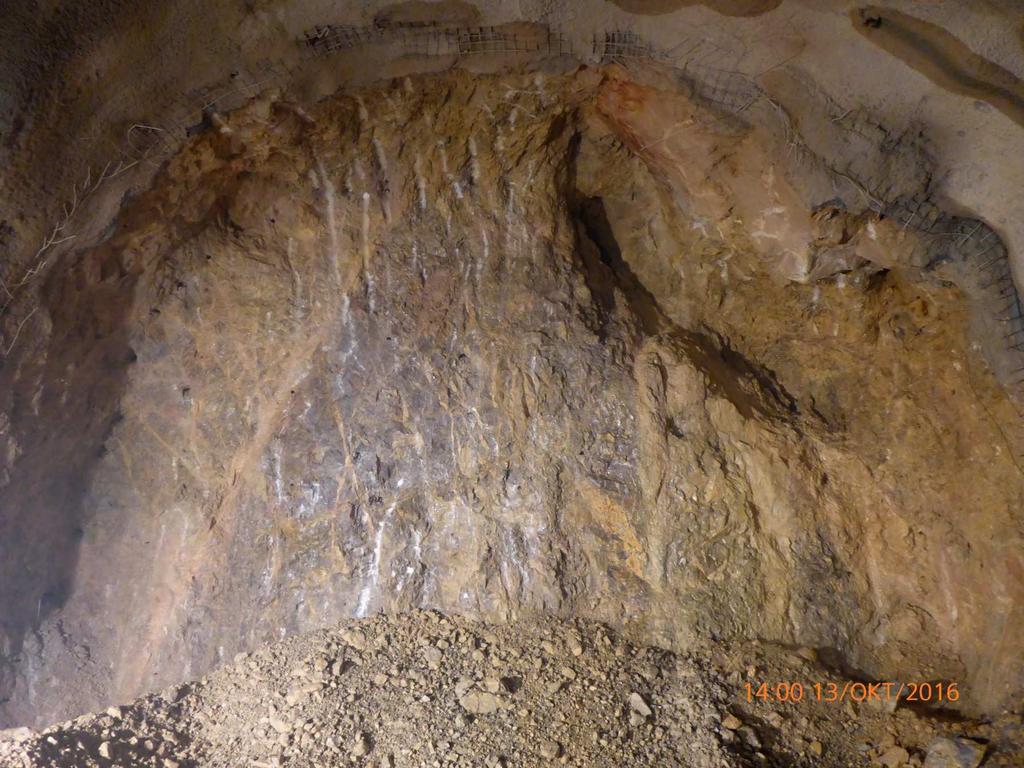

26 Tunely LB, tm_1542,8 Strana 26

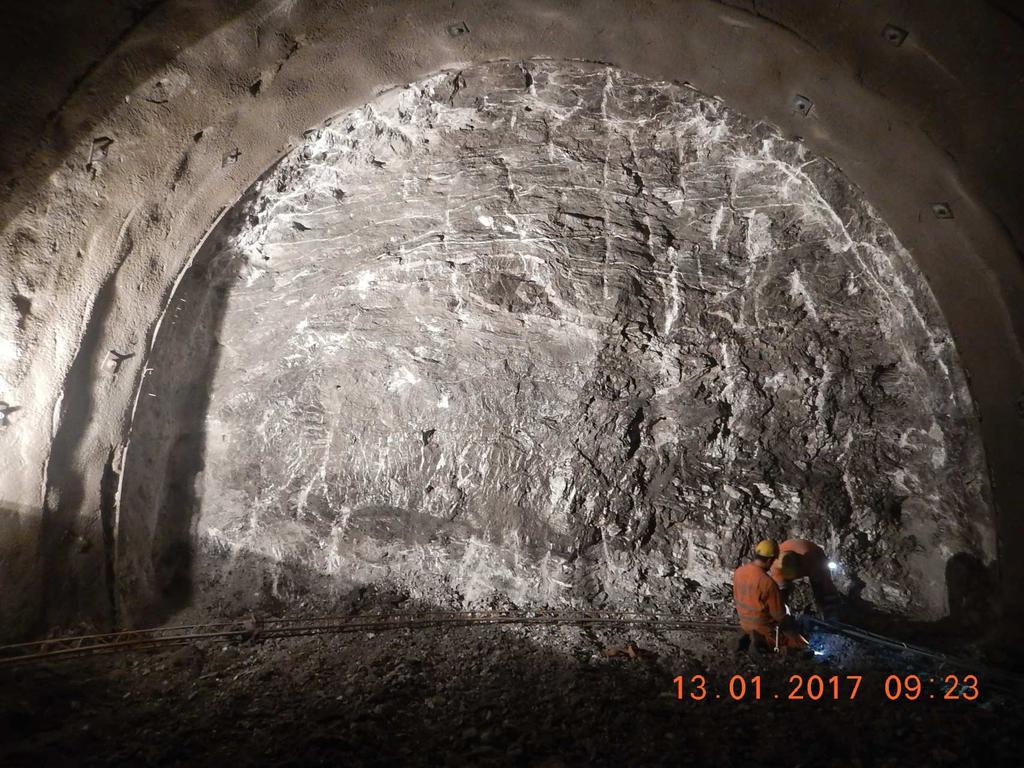

27 Tunely LB, TM_1802,2, dolomit x břidlice x jemn. pískovec Strana 27

28 Tunely LB, TM_1802,2, detail, sádrovec, anhydrit Strana 28

29 Tunely LB, sádrovec Strana 29

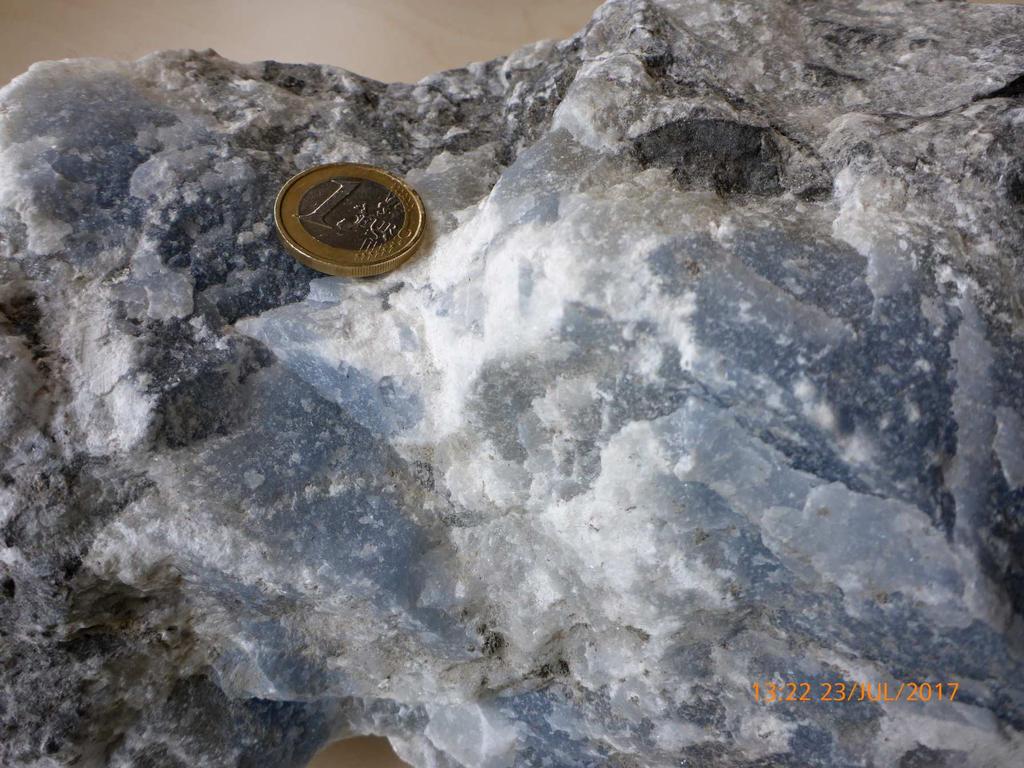

30 Tunely LB, anhydrit Strana 30

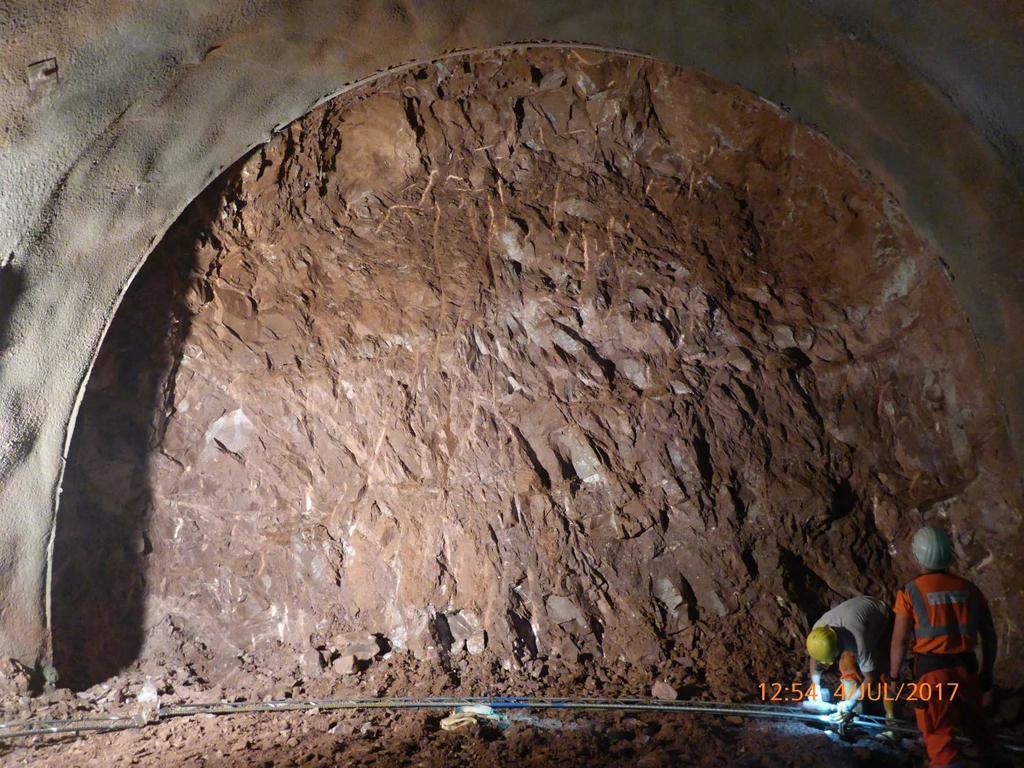

31 Tunely LB, TM_2550,1, pískovce, perm Strana 31

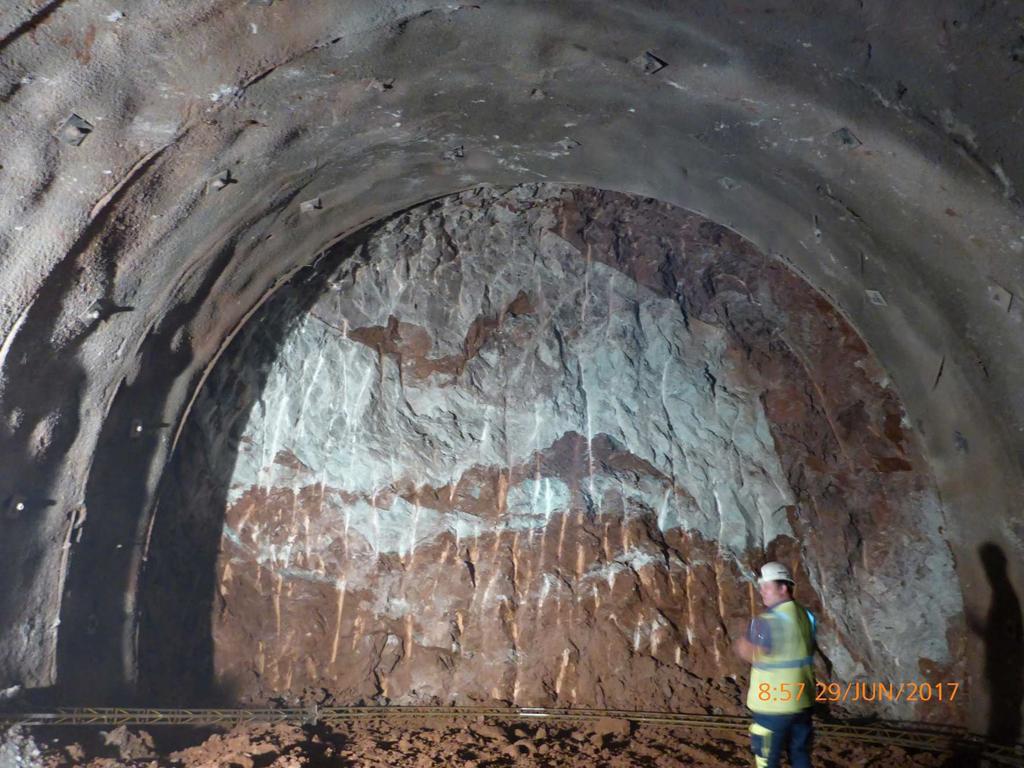

32 Tunely LB, TM_2528,0, pískovce, perm Strana 32

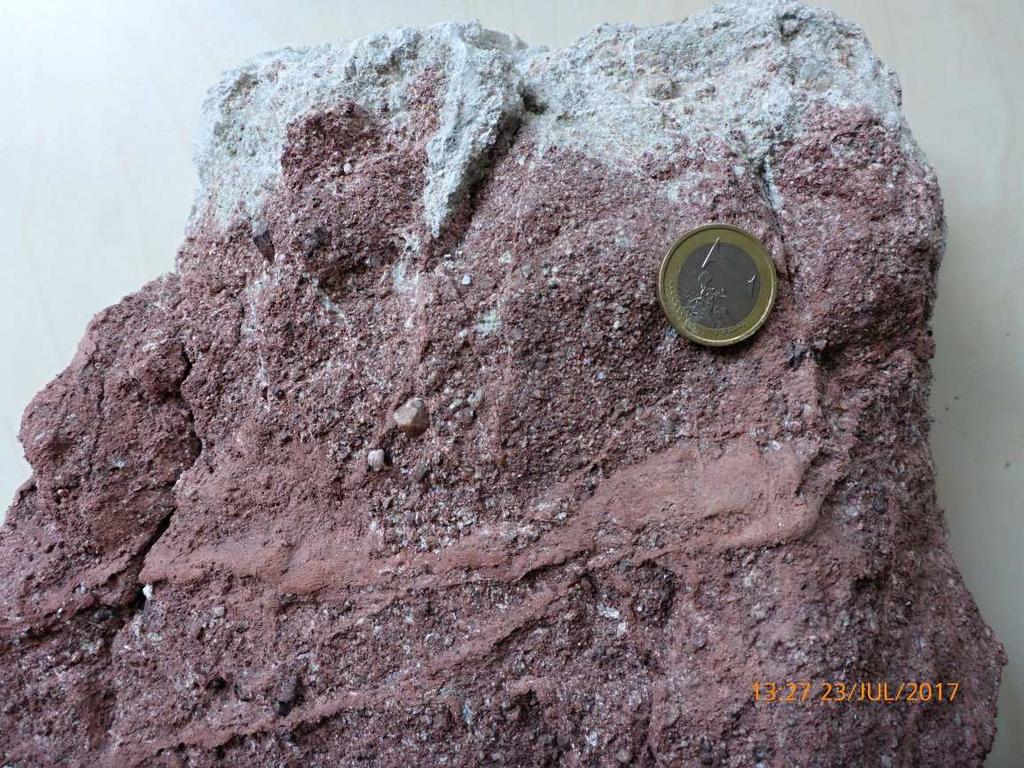

33 Tunely LB, pískovce, perm Strana 33

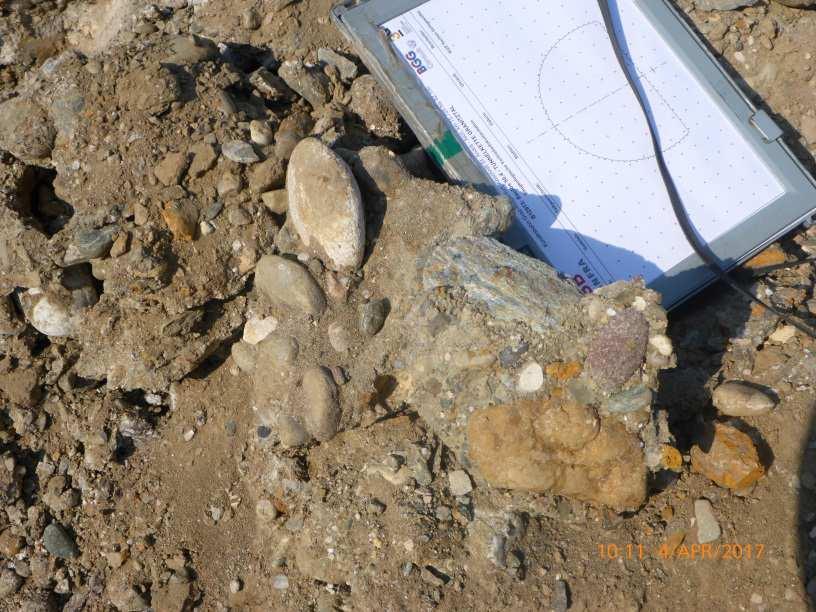

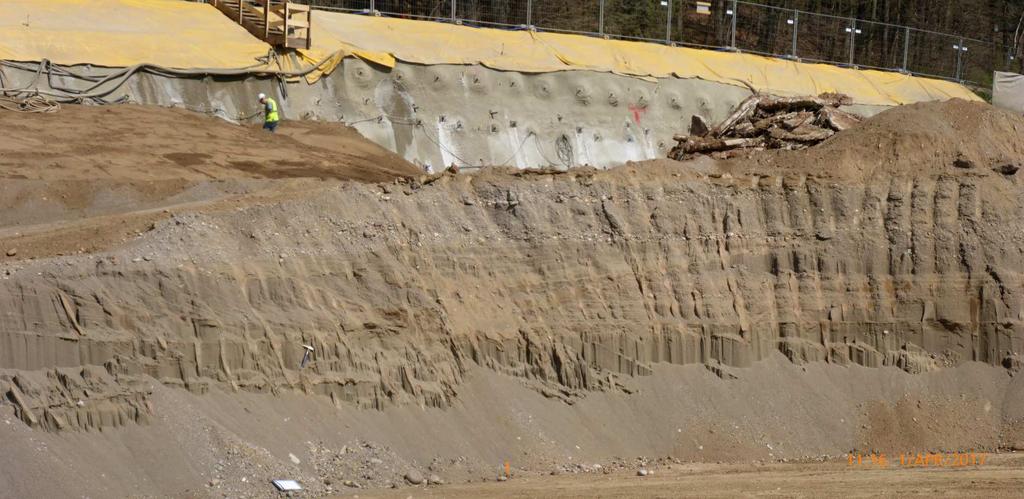

34 Tunely LB, hrubozrnné až jemnozrnné pískovce, štěrky, Strana 34

35 Tunely LB, ražby Třídy výrubu neogén: SVT 2,3/N a SVT 6/N (deštníky) Třídy výrubu permomesozoikumpm SVT 2, 3, 4 a 4 anhydrit Protiražba, Q SVT 6 RS, deštníky 15 m, dělená čelba na 9 částí, záběr 1,1 m, dočasné dno kaloty. Třídy SVT 1/N až 3/N, SVT 3/PM ploché dno shloubkou 1,8 m vůči temeni kolejnice, pro vyšší třídy pak hluboké dno shloubkou 2,3 m vůči TK. SVT PM 2 otevřené dno, - bez protiklenby Předstih kaloty standard od 60 do 130 m. Dle třídy rozsah 8 až 130 m. Úseky v anhydritu odděleny radiálním těsnícím vějířem. Navýšení profilu z důvodu zvětšené tloušťky sekundáru Strana 35

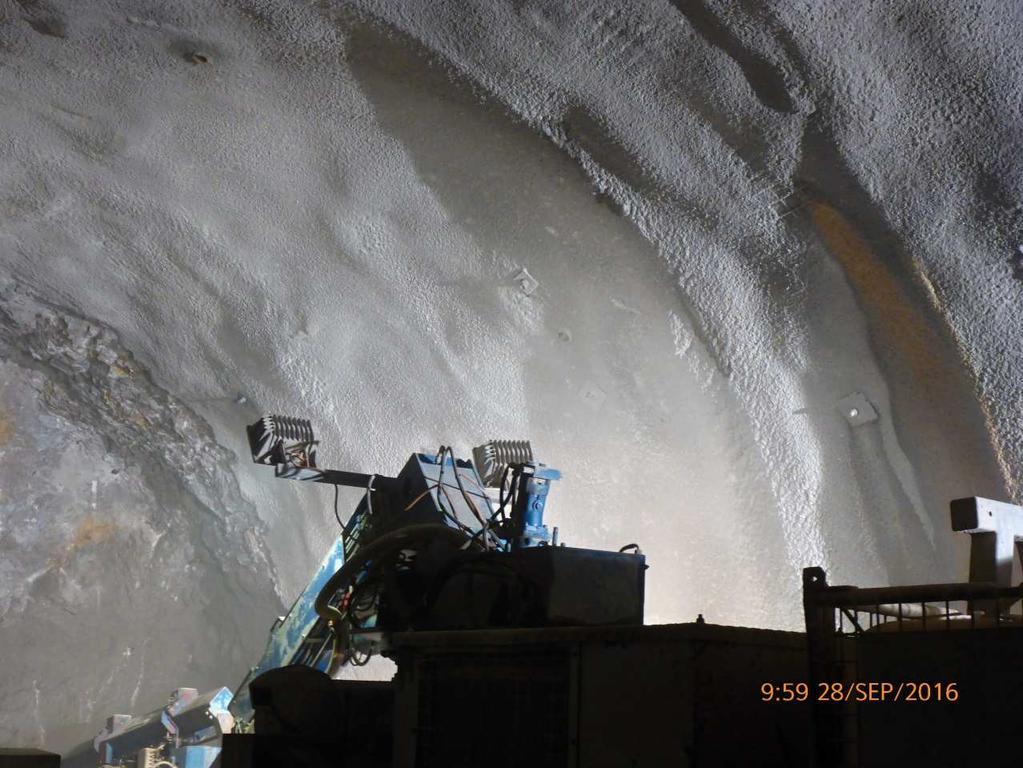

36 Tunely LB, třída výrubu PM SVT 2 Strana 36

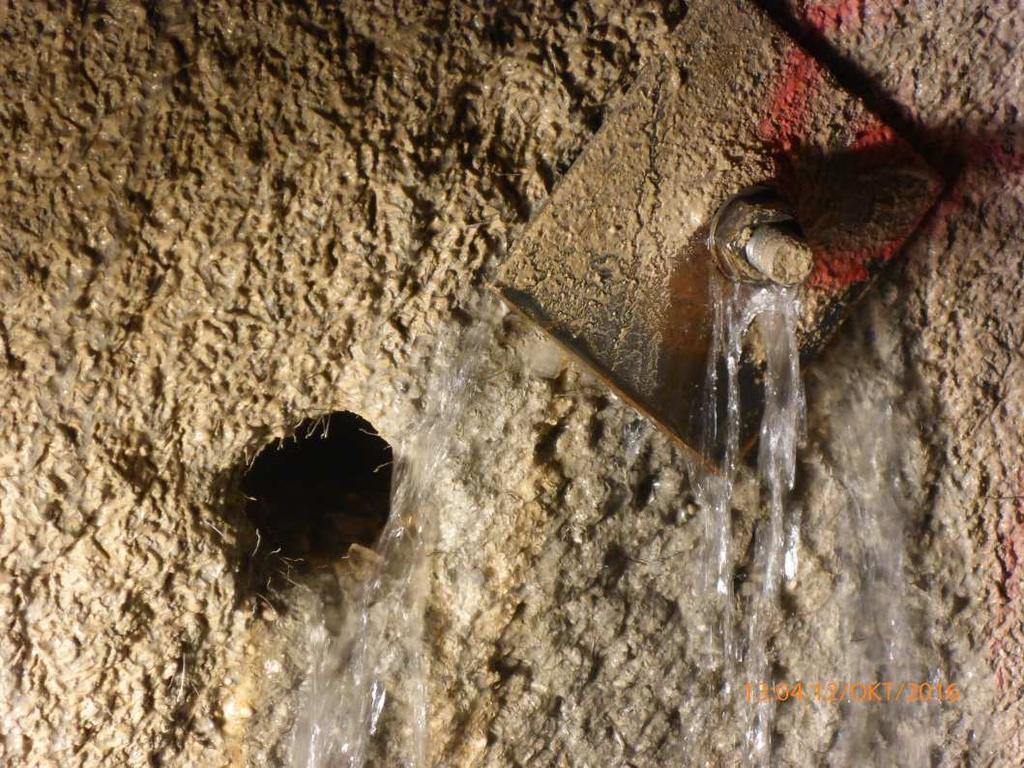

37 Tunely LB, třída výrubu PM SVT 2 Strana 37

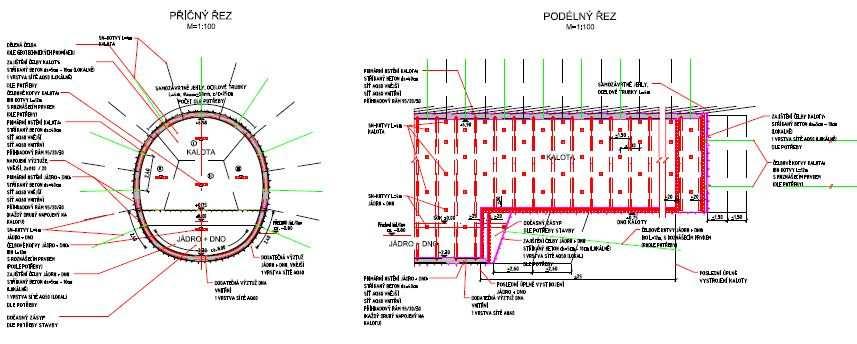

38 Tunely LB, třída výrubu PM SVT 3 Strana 38

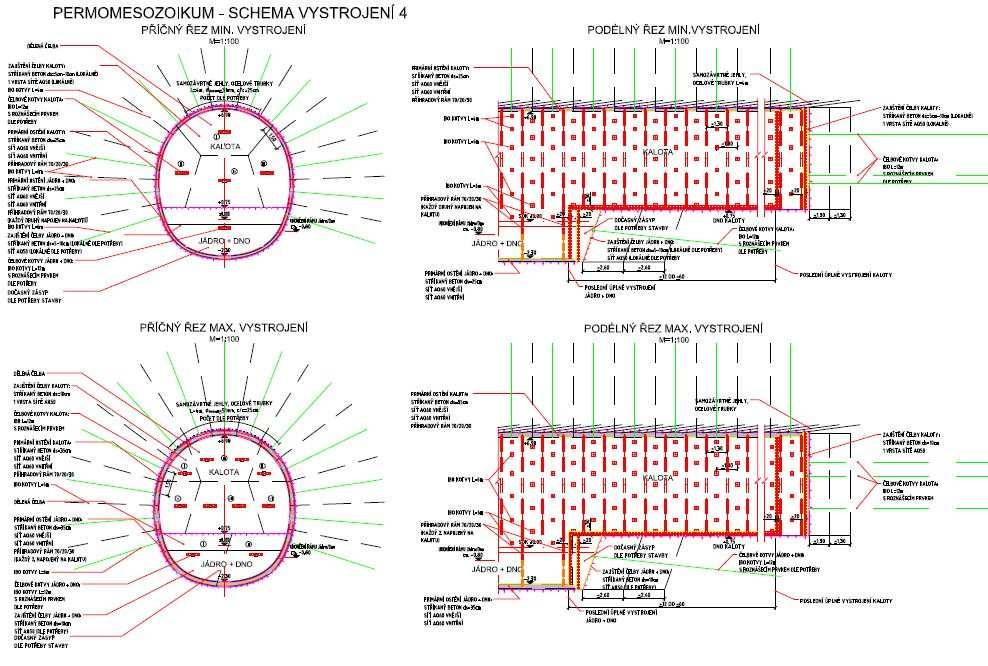

39 Tunely LB, třída výrubu PM SVT 4 Strana 39

40 Tunely LB, třída výrubu PM SVT 4 Anhydrit Strana 40

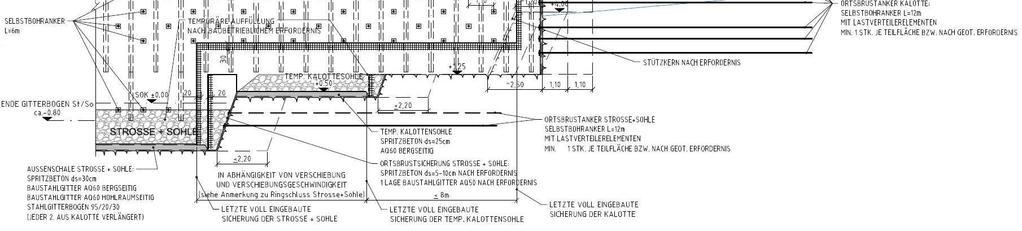

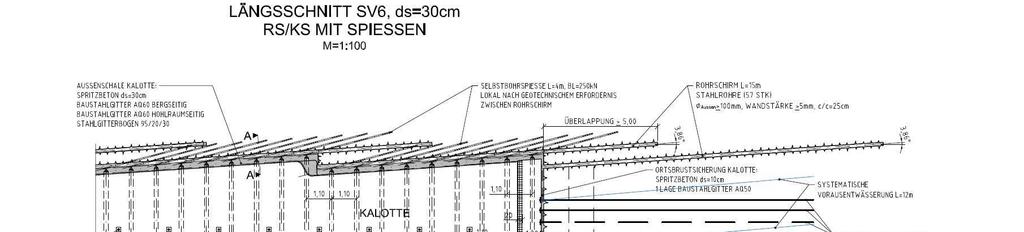

41 Tunely LB, třída výrubu Q SVT 6 RS Strana 41

42 Tunely LB, třída výrubu Q SVT 6 RS Strana 42

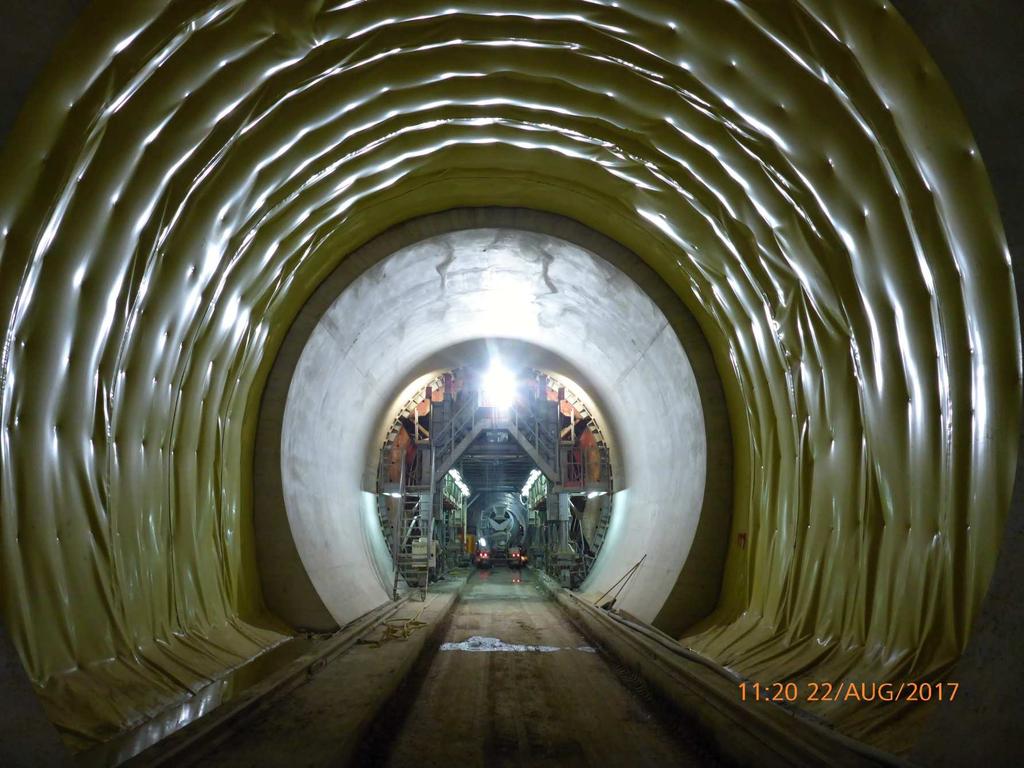

43 DEFINITIVNÍ OSTĚNÍ, betonáž ob blok Strana 43

44 DEFINITIVNÍ OSTĚNÍ, armatura bloku propojky Strana 44

45 GEOTECHNIKA, MONITORING Konvergenční profily sedmibodové (5 x kalota, 2 x jádro) Vzdálenost profilů m Frekvence měření KVG profilů do vzdálenosti od čelby 50 m denně, při vzdálenosti od čelby do 100 m 1 x za 2. dny a do vzdálenosti 150 m 1 x týdně Simulace zatížení primárního ostění Obnovení měření s denní frekvencí při průchodu s odstupem ražené roury Povrchové objekty geodeticky Jámy, zářezy, patky sloupů VN - inklinometry Strana 45

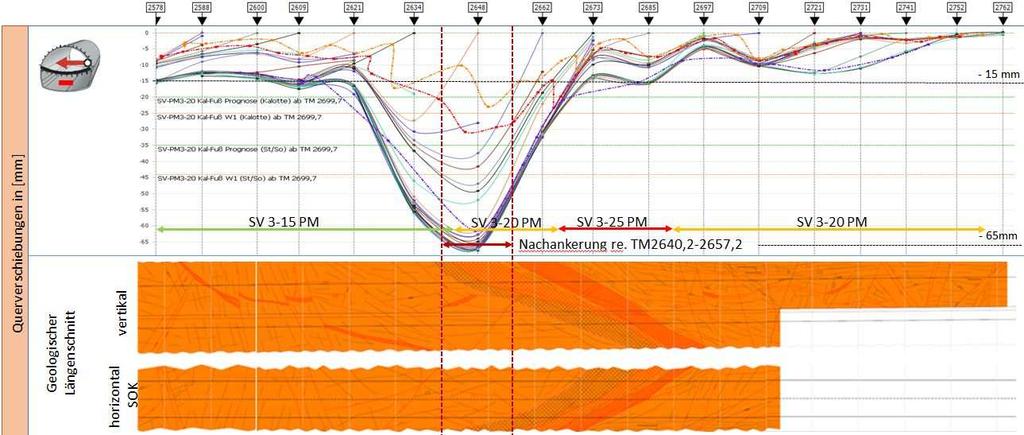

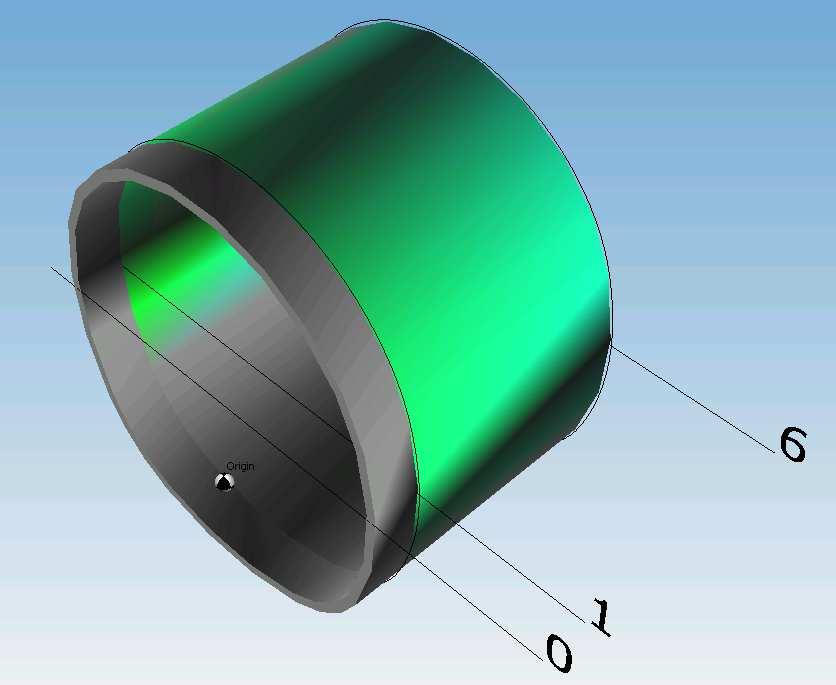

46 GEOTECHNIKA, MONITORING, zatížení ostění Průměrné zatížení 10-30% KVG Pr SpB- zatížení 40-50% Max. zatížení (v čase) domax.70 % Zatížení průměrně cca % Strana 46

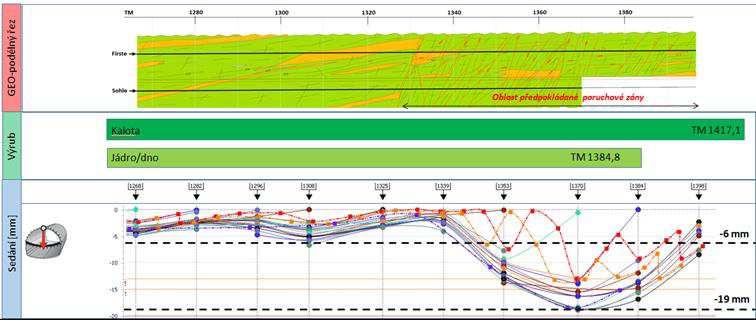

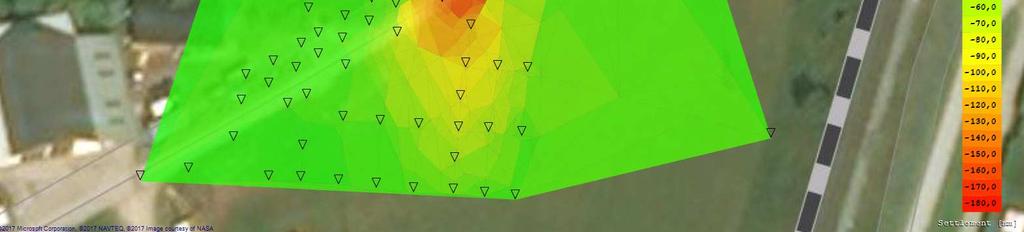

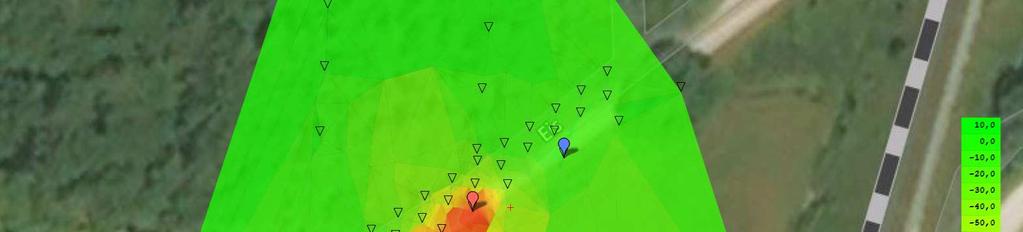

47 GEOTECHNIKA, MONITORING, sedání povrchu Sedání nadloží v místě násypu jižního portálu LB 1 Strana 47

48 GEOLOGIE Každodenní dokumentace čeleb (min. 1x) Dokumentace a sledování jam, zářezů atd. popis litologie, charakter a parametry diskontinuit pevnostní parametrů horniny chování otevřeného výrubu a vlastní horniny dokumentace přítoků vody fotodokumentaci. odběr vzorků hornin a vody pro laboratorní zkoušky a rozbory Strana 48

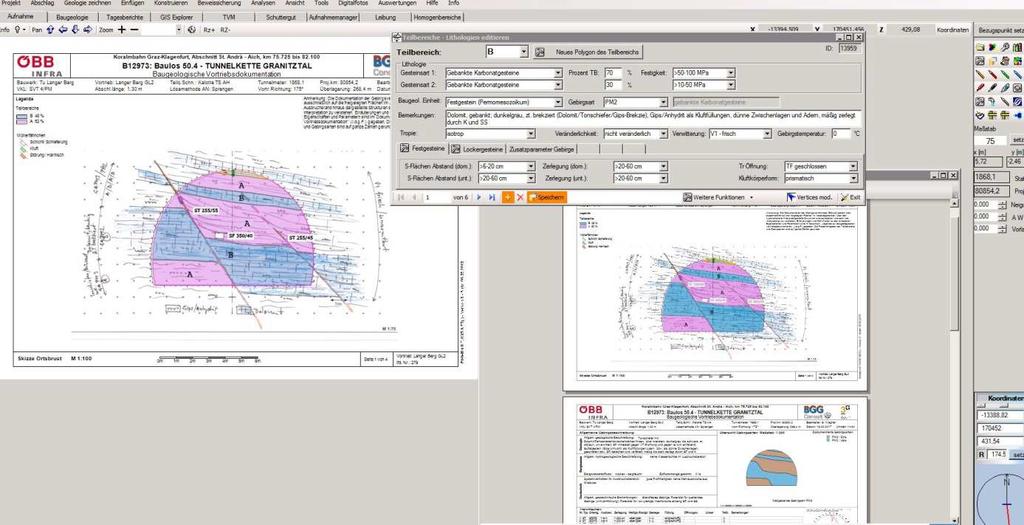

49 GEOLOGIE Strana 49

50 GEOLOGIE GEOTECHNIKA, SPOLEČNÉ VÝSTUPY Strana 50

51 GEOLOGIE GEOTECHNIKA, SPOLEČNÉ VÝSTUPY Strana 51

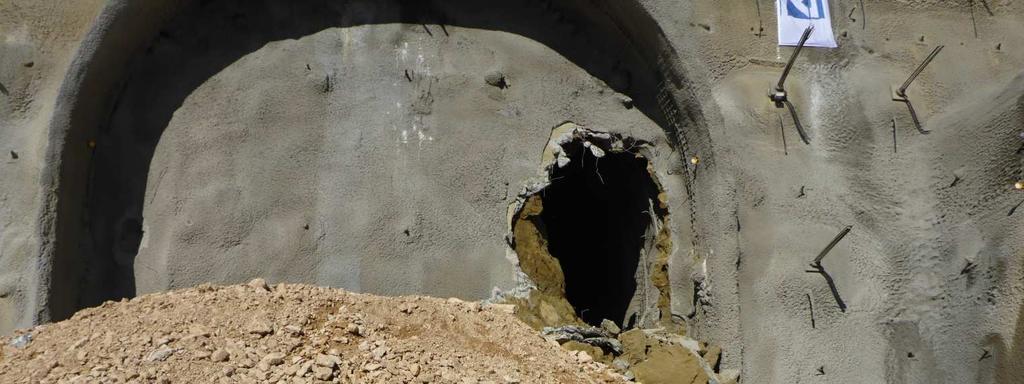

52 DĚKUJI ZA POZORNOST.. Strana 52
