PŘECHODY PRO CHODCE UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY

Transkript

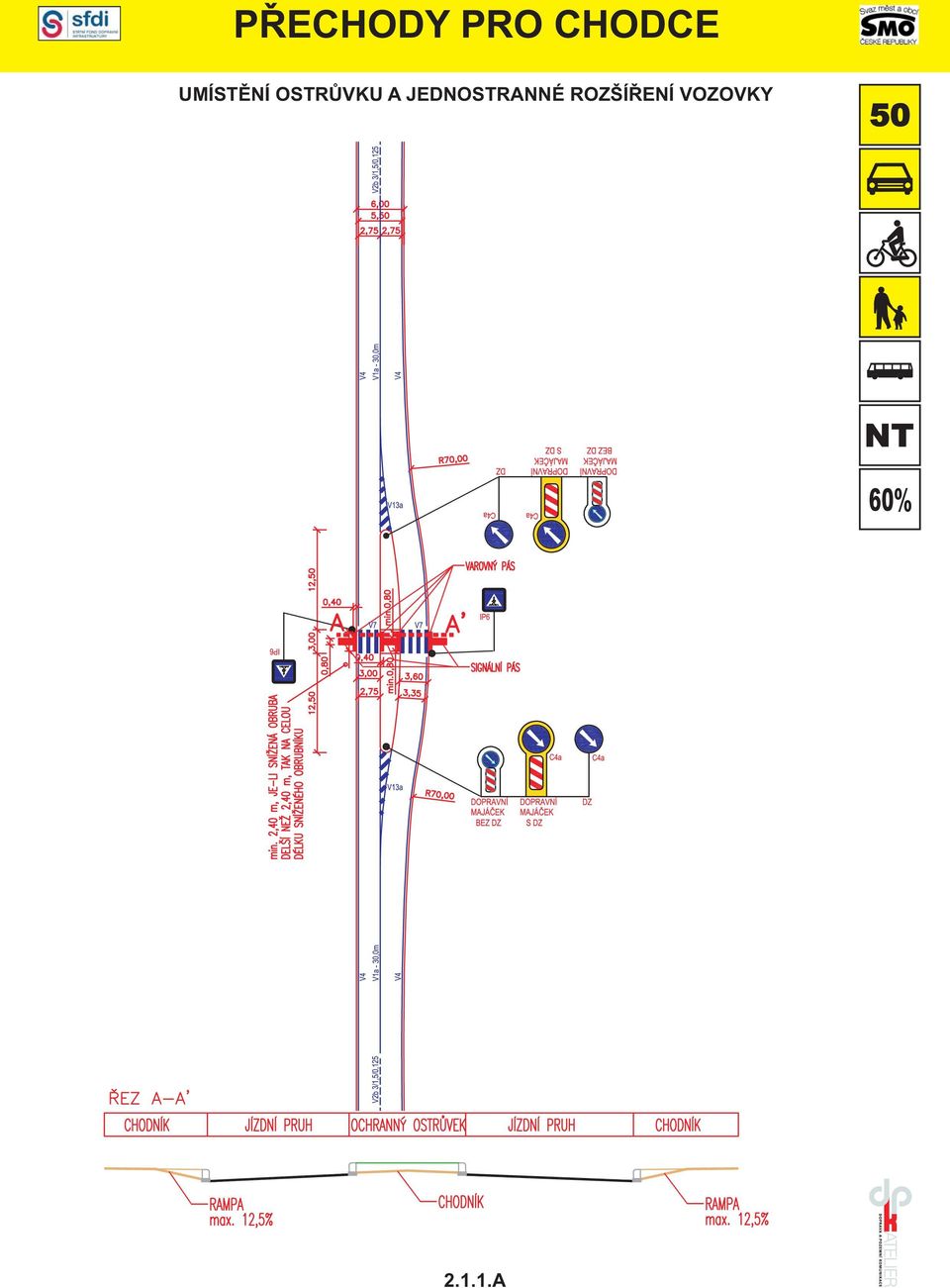

1 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY 60% A

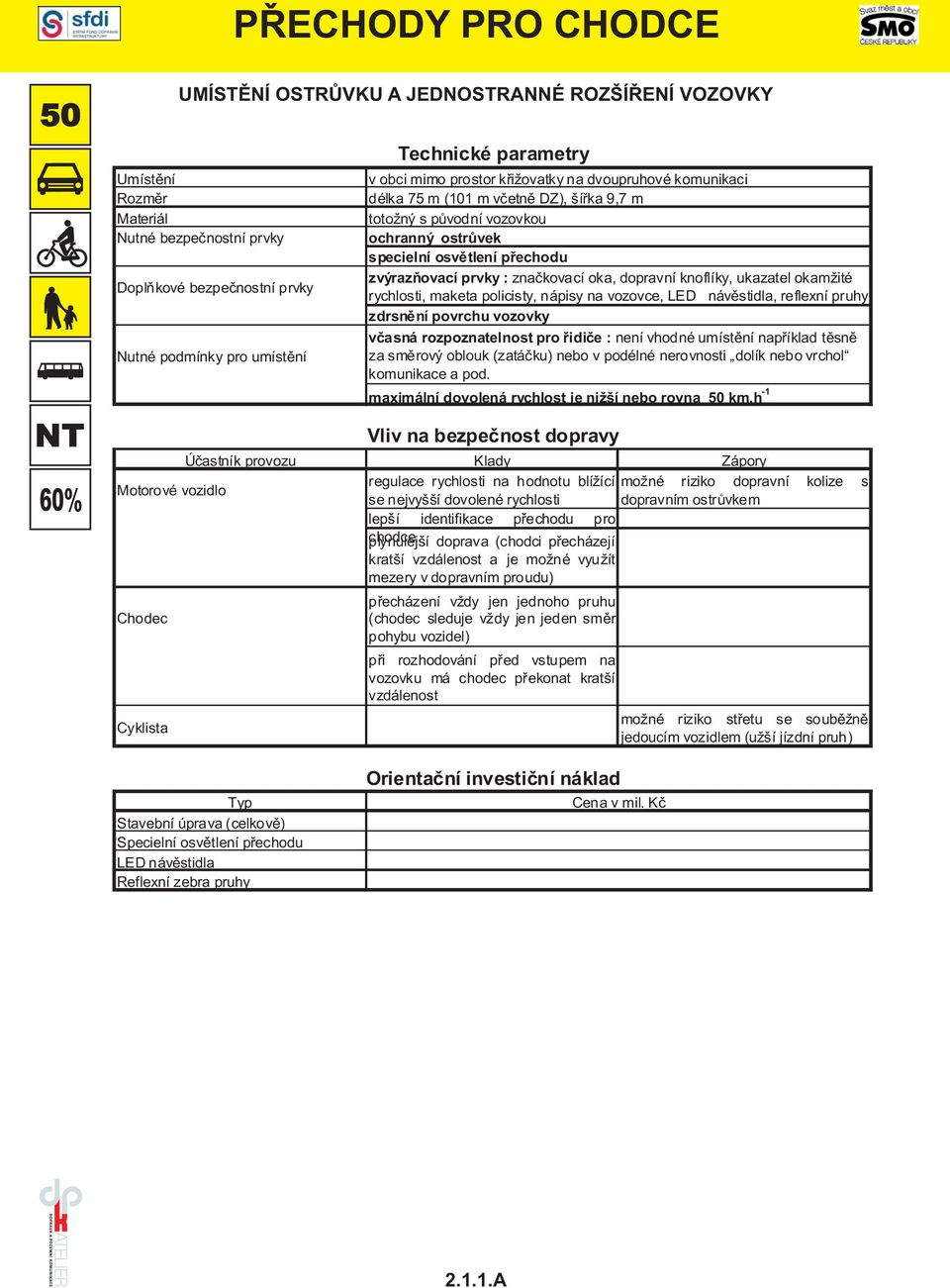

2 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 75 m (101 m včetně DZ), šířka 9,7 m totožný s původní vozovkou ochranný ostrůvek specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 60% Vliv na bezpečnost dopravy Účastník provozu Klady Zápory regulace rychlosti na hodnotu blížící možné riziko dopravní kolize s Motorové vozidlo se nejvyšší dovolené rychlosti dopravním ostrůvkem lepší identifikace přechodu pro chodce plynulejší doprava (chodci přecházejí kratší vzdálenost a je možné využít mezery v dopravním proudu) Chodec Cyklista přecházení vždy jen jednoho pruhu (chodec sleduje vždy jen jeden směr pohybu vozidel) při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč A

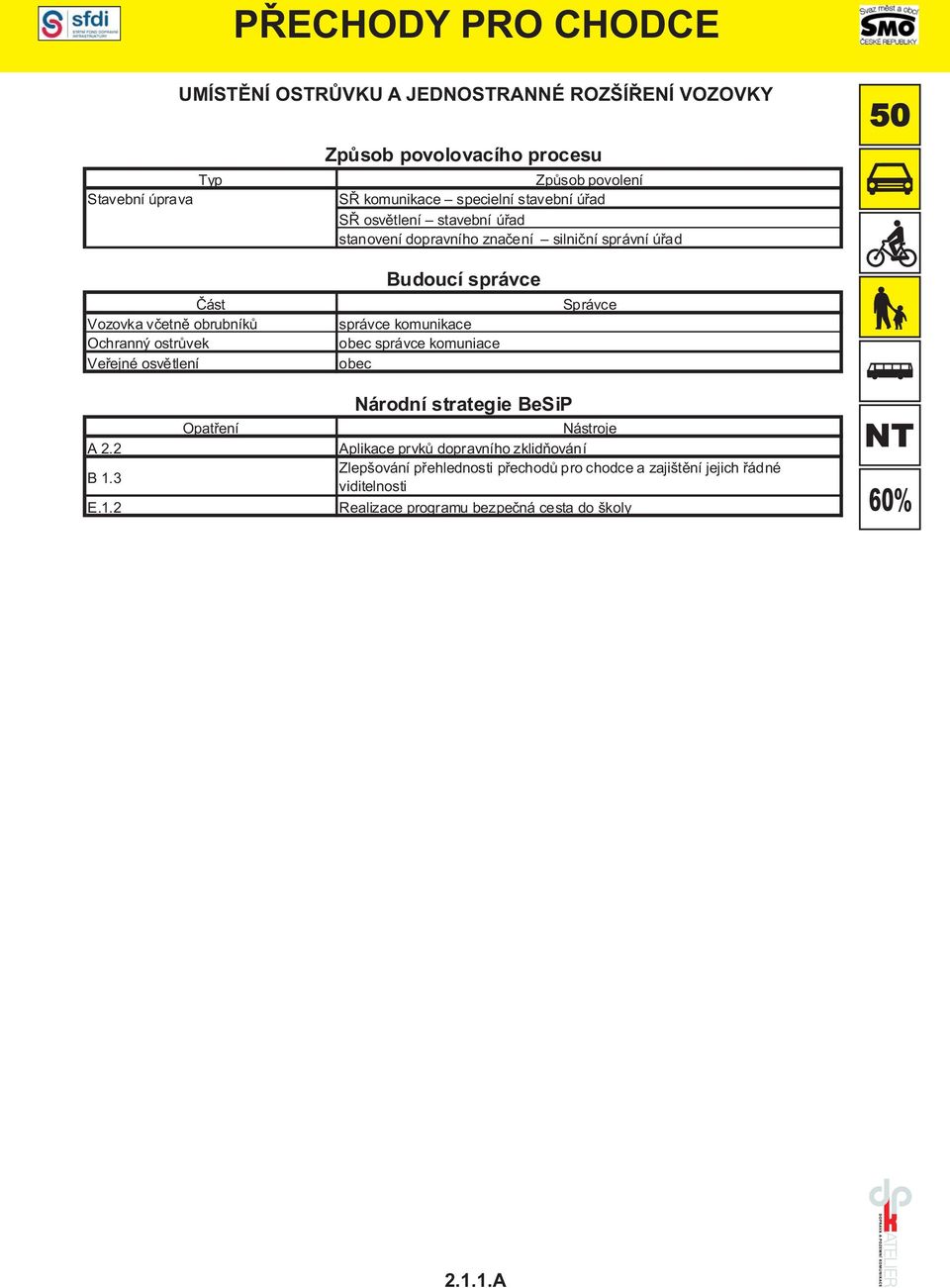

3 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY Stavební úprava Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Ochranný ostrůvek Veřejné osvětlení Budoucí správce obec správce komuniace obec Správce A 2.2 B1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy 60% A

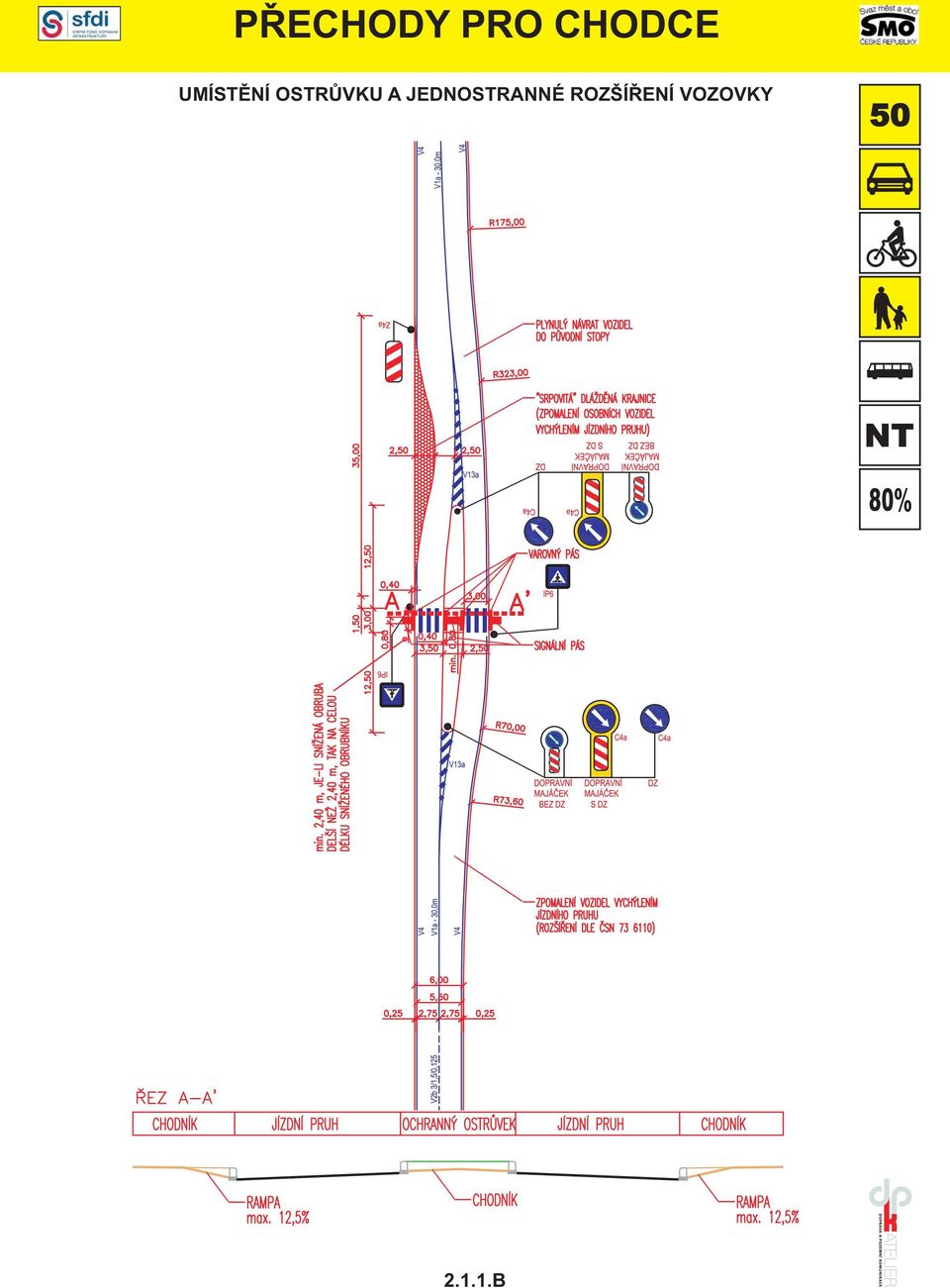

4 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY 80% B

5 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 87 m (117 m včetně DZ), šířka 9,1 m totožný s původní vozovkou ochranný ostrůvek srpovitá krajnice specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 80% Vliv na bezpečnost dopravy Účastník provozu Klady Zápory regulace rychlosti na hodnotu blížící možné riziko dopravní kolize s Motorové vozidlo se nejvyšší dovolené rychlosti dopravním ostrůvkem lepší identifikace přechodu pro chodce možnost přímého průjezdu nákladních vozidel plynulejší doprava (chodci přecházejí kratší vzdálenost a je možné využít mezery v dopravním proudu) Chodec Cyklista přecházení vždy jen jednoho pruhu (chodec sleduje vždy jen jeden směr pohybu vozidel) při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč B

6 UMÍSTĚNÍ OSTRŮVKU A JEDNOSTRANNÉ ROZŠÍŘENÍ VOZOVKY Stavební úprava Ochranný ostrůvek Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Ochranný ostrůvek Veřejné osvětlení Budoucí správce obec Správce Národní strategie BeSiP A 2.2 B1.3 E.1.2 Opatření Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy 80% B

7 UMÍSTĚNÍ OSTRŮVKU A OBOUSTRANNÉ ROZŠÍŘENÍ VOZOVKY A

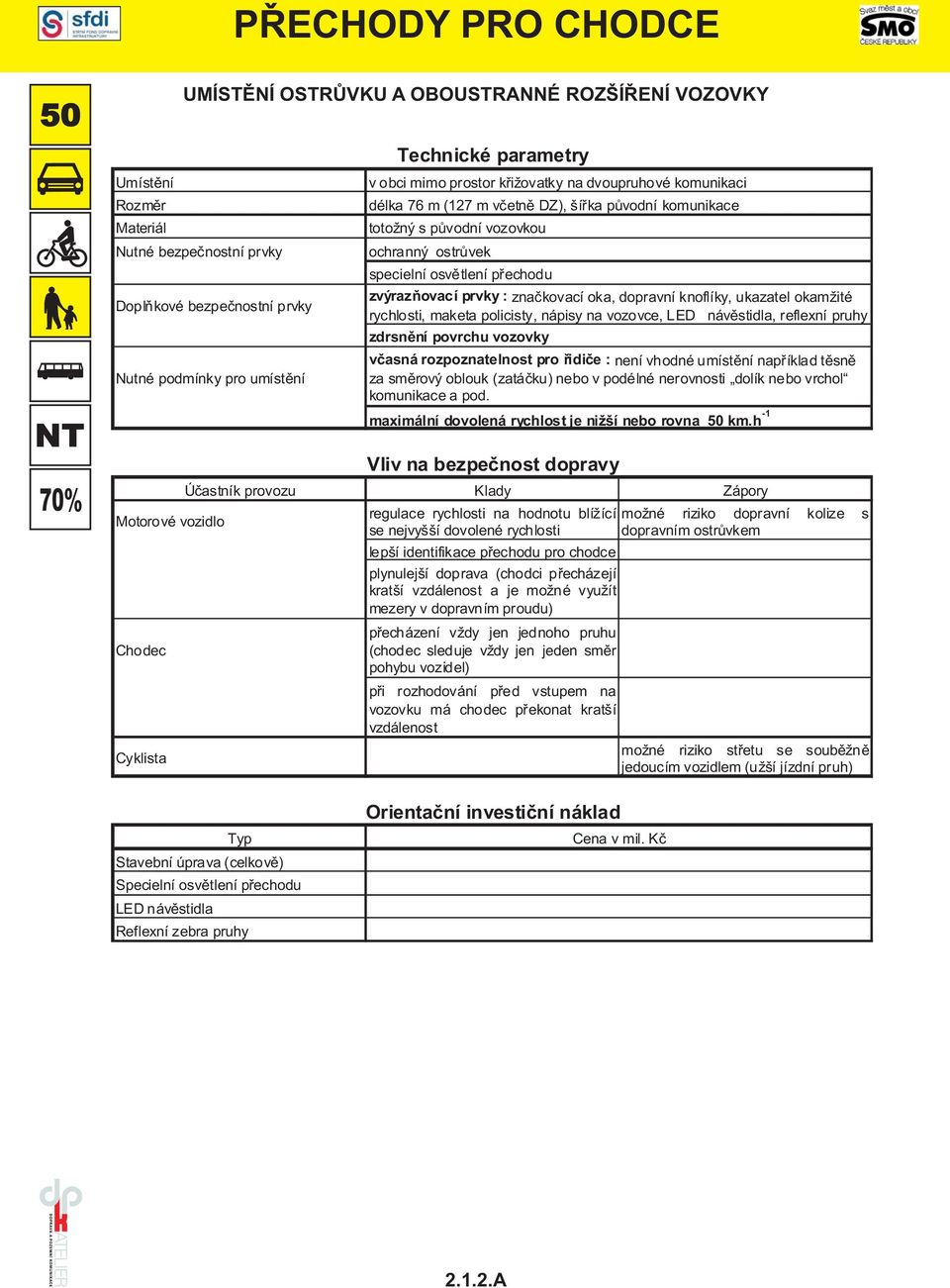

8 UMÍSTĚNÍ OSTRŮVKU A OBOUSTRANNÉ ROZŠÍŘENÍ VOZOVKY Technické parametry Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 76 m (127 m včetně DZ), šířka původní komunikace totožný s původní vozovkou ochranný ostrůvek specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 Motorové vozidlo Chodec Cyklista Vliv na bezpečnost dopravy Účastník provozu Klady Zápory regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce plynulejší doprava (chodci přecházejí kratší vzdálenost a je možné využít mezery v dopravním proudu) přecházení vždy jen jednoho pruhu (chodec sleduje vždy jen jeden směr pohybu vozidel) při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko dopravní kolize s dopravním ostrůvkem možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč A

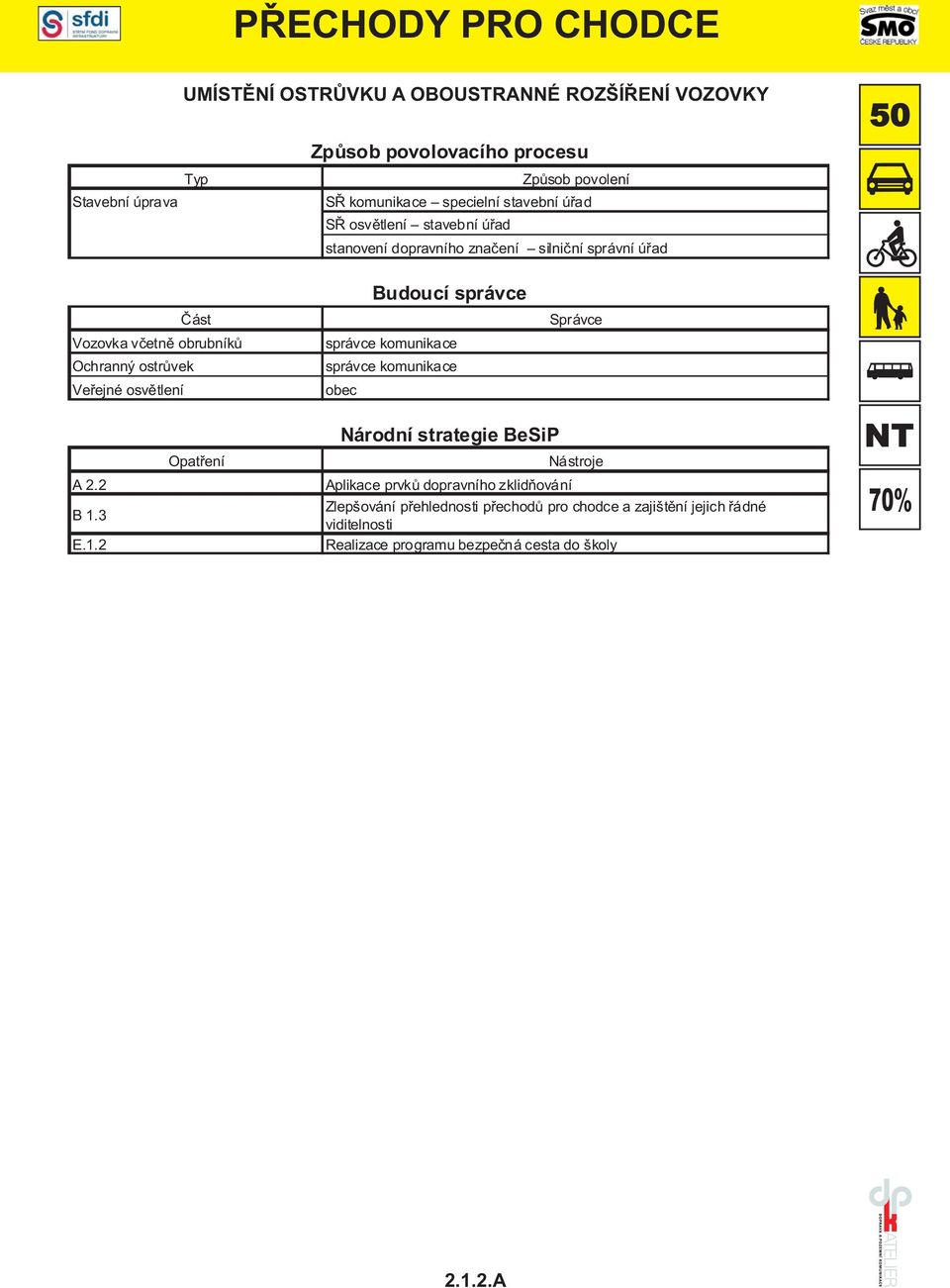

9 UMÍSTĚNÍ OSTRŮVKU A OBOUSTRANNÉ ROZŠÍŘENÍ VOZOVKY Stavební úprava Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Ochranný ostrůvek Veřejné osvětlení Budoucí správce obec Správce Národní strategie BeSiP A 2.2 B1.3 E.1.2 Opatření Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy A

10 UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY A

11 UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci v prostoru křižovatky v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 70 m (101 m včetně DZ), šířka původní komunikace totožný s původní vozovkou ochranný ostrůvek specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 Motorové vozidlo Chodec Cyklista Vliv na bezpečnost dopravy Účastník provozu Klady Zápory regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce plynulejší doprava (chodci přecházejí kratší vzdálenost a je možné využít mezery v dopravním proudu) přecházení vždy jen jednoho pruhu (chodec sleduje vždy jen jeden směr pohybu vozidel) při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko dopravní kolize s dopravním ostrůvkem možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč A

12 Stavební úprava UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Ochranný ostrůvek Veřejné osvětlení Budoucí správce obec Správce A 2.2 B1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy A

13 UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY B

14 UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci v prostoru křižovatky v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 76 m (127 m včetně DZ), šířka původní komunikace totožný s původní vozovkou ochranný ostrůvek specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 Motorové vozidlo Chodec Cyklista Vliv na bezpečnost dopravy Účastník provozu Klady Zápory regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce přecházení vždy jen jednoho pruhu (chodec sleduje vždy jen jeden směr pohybu vozidel) při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč B

15 Stavební úprava UMÍSTĚNÍ OSTRŮVKU A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Ochranný ostrůvek Veřejné osvětlení Budoucí správce obec Správce A 2.2 B1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy B

16 UMÍSTĚNÍ VYSAZENÝCH PLOCH A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY 50% A

17 Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění UMÍSTĚNÍ VYSAZENÝCH PLOCH A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Technické parametry v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 76 m (127 m včetně DZ), šířka původní komunikace totožný s původní vozovkou vysazené plochy specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 50% Vliv na bezpečnost dopravy Účastník provozu Klady Zápory Motorové vozidlo regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce Chodec Cyklista při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč Stavební úprava Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Veřejné osvětlení Budoucí správce obec Správce A 2.2 B1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy A

18 UMÍSTĚNÍ VYSAZENÝCH PLOCH A ZÚŽENÍ VOZOVKY 50% A

19 UMÍSTĚNÍ VYSAZENÝCH PLOCH A ZÚŽENÍ VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci mimo prostor křižovatky na dvoupruhové komunikaci délka 23 m (123 m včetně DZ), šířka původní komunikace totožný s původní vozovkou vysazené plochy specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 50% Vliv na bezpečnost dopravy Účastník provozu Klady Zápory Motorové vozidlo regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce Chodec Cyklista při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč Stavební úprava Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Veřejné osvětlení Budoucí správce obec Správce A 2.2 B1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění jejich řádné viditelnosti Realizace programu bezpečná cesta do školy A

20 UMÍSTĚNÍ ZVÝŠENÉ PLOCHY A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY

21 UMÍSTĚNÍ ZVÝŠENÉ PLOCHY A ZACHOVÁNÍ PŮVODNÍ ŠÍŘKY VOZOVKY Umístění Rozměr Materiál Nutné bezpečnostní prvky Doplňkové bezpečnostní prvky Nutné podmínky pro umístění Technické parametry v obci na méně frekventované komunikaci délka 76 m (127 m včetně DZ), šířka původní komunikace totožný s původní vozovkou zvýšená plocha specielní osvětlení přechodu zvýrazňovací prvky : značkovací oka, dopravní knoflíky, ukazatel okamžité rychlosti, maketa policisty, nápisy na vozovce, LED návěstidla, reflexní pruhy zdrsnění povrchu vozovky včasná rozpoznatelnost pro řidiče : není vhodné umístění například těsně za směrový oblouk (zatáčku) nebo v podélné nerovnosti dolík nebo vrchol komunikace a pod. maximální dovolená rychlost je nižší nebo rovna 50 km.h -1 Vliv na bezpečnost dopravy Účastník provozu Klady Zápory Motorové vozidlo regulace rychlosti na hodnotu blížící se nejvyšší dovolené rychlosti lepší identifikace přechodu pro chodce Chodec Cyklista při rozhodování před vstupem na vozovku má chodec překonat kratší vzdálenost možné riziko střetu se souběžně jedoucím vozidlem (užší jízdní pruh) Stavební úprava (celkově) Specielní osvětlení přechodu LED návěstidla Reflexní zebra pruhy Orientační investiční náklad Cena v mil. Kč Stavební úprava Způsob povolovacího procesu Způsob povolení SŘ komunikace specielní stavební úřad SŘ osvětlení stavební úřad stanovení dopravního značení silniční správní úřad Část Vozovka včetně obrubníků Veřejné osvětlení Budoucí správce obec Správce A 2.2 B 1.3 E.1.2 Opatření Národní strategie BeSiP Nástroje Aplikace prvků dopravního zklidňování Zlepšování přehlednosti přechodů pro chodce a zajištění viditelnosti Realizace programu bezpečná cesta do školy
