1 Příklady Viktor Kulíšek ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STROJNÍ Ústav výrobních strojů a zařízení Ú12135 Výzkumné centrum pro strojírenskou výrobní techniku a technologii VCSVTT Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR

2 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 2 MKP Příklad 1 Silnostěnná hřídel L/D ~ 51, D/d ~ 2 materiál HS/E (vysokopevnostní uhlík) od výrobce k dispozici info o skladbě, předpokládaný objemový podíl vláken Cíl analýzy: porovnání schopnosti predikovat vlastní frekvence a tvary ve shodě s experimentálními výsledky

3 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 3 MKP Příklad 1 Experiment Objemové skořepiny Plošné skořepiny Nosník 1v 3v 5v ABD ABD+smyk - Mód f exp (Hz) f mkp f mkp f mkp f mkp f mkp f mkp M [kg] cpu [s] Nominální materiálové vstupy Plošná skořepina s ABD maticí, doplněná o smykové tuhosti zcela vyhovující

4 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 4 MKP Příklad 2a: nosník s integrovanými tlumicími vrstvami Kombinace vysokopevnostních a ultravysokomodulových uhlíkových vláken a tlumicích vrstev Parametry měření: vzorek: L/D ~17, D/d ~2 experimentální modální analýza těleso zavěšeno za poddajný provaz do prostoru Velké rozdíly v tuhostech jednotlivých vrstev (E 1a =130 GPa, E 1b =380 GPa, E 1c =0,05 GPa)) model objemové skořepiny model rozdělen po tloušťce tak, aby tlumicí vrstvy byly modelovány samostatně, kompozitní skladba zadána po vrstvě

5 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 5 MKP Příklad 2a: nosník s integrovanými tlumicími vrstvami Nominální materiálové konstanty přijatelná přesnost predikce frekvencí odpovídajících ohybovým tvarů torzní tvar větší rozdíl m01 m02 m03 m04 Experiment [%] MKP [%] Df [%]

6 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 6 MKP Příklad 2b: nosník s integrovanými tlumicími vrstvami Podobné předešlému příkladu Komponenta z vysokopevnostních a ultravysokomodulových uhlíkových vláken a tlumicích vrstev Inspirace: Výztuž litinového smykadla obráběcího stroje Kompozitová výztuž s dělenými tlumícími vrstvami Testovány možné přístupy ke modelování výztuže skořepina 1 element (použitelnost u poddajných tlumicích vrstev?) víceprvkový model výztuže (po tloušťce) nosníková náhrada

7 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 7 MKP Příklad 2b: nosník s integrovanými tlumicími vrstvami Model s 1 skořepinou Kombinace skořepin a Referenční detailní model objemových skořepin model s 1 skořepinou jednotlivé vrstvy ABD matice ABD + dodání smykové tuhosti kombinací skořepin (kompozitové náviny) a objemových skořepin (vrstvy obsahující korek) objemové skořepiny rozděleny na výseče skořepiny a objemové skořepiny navzájem spojeny mechanickou vazbou nosníkovými prvky zadána tuhostní charakteristika určená z Timoshenkova nosníku (postup analytického výpočtu charakteristik umožňuje rozdělení profilu na výseče a zahrnutí dělených tlumících vrstev)

8 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 8 MKP Příklad 2b: nosník s integrovanými tlumicími vrstvami Srovnání jednotlivých variant zjednodušení modelu statická tuhost: síla/průhybu nosníku (zahrnutí smyku i ohybu) Nejbližší shoda detailního modelu s zjednodušením: model s 1 skořepinovým prvkem po tloušťce (při zadání ABD matice nutno doplnit parametry smykové tuhosti) Model Tuhost [N/mm] Rozdíl [%] detailní model objemová skořepina e3 100% náhrada skořepinou, skladba definována zadáním vrstev náhrada skořepinou, skladba definována zadáním ABD matice náhrada skořepinou, skladba definována zadáním ABD matice + zadání smykové tuhosti Náhrada kombinací skořepin a objemových skořepin, skořepiny definovány zadáním vrstev Náhrada kombinací skořepin a objemových skořepin, skořepiny definovány ABD maticí Náhrada kombinací, skořepiny definovány ABD maticí + zadání smykové tuhosti e % e % e % e % e % e % Schéma konfigurace ohybu nosníku

9 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 9 MKP Příklad 2c: modelové smykadlo s kompozitní výztuží Odvozeno z předchozích příkladů Hybridní litino-kompozitní modelová smykadla silnostěnný vnější plášť litina vnitřní kompozitní výztuž zlepšení dynamických vlastností finančně efektivnější než celo-kompozitní design tělesa zapůjčena společností TAJMAC-ZPS, která je nechala vyrobit v rámci svého předchozího výzkumu litina litina + kompozit litina + kompozit2+tlumení f1 f2 f3 f4 f5 Experiment MKP D [%] Experiment MKP D [%] Experiment MKP x D [%] x

10 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 10 MKP Příklad 2c: modelové smykadlo s kompozitní výztuží Litina + celokompozitní výztuž porovnání modelových náhrad výztuže nosníková náhrada náhrada - objemové prvky, homogenizovaný materiál experiment M [kg] f1 f2 f3 f4 f x time [s] litina+nosník náhrada plošnou skořepinou náhrada objemovou skořepinou litina+plošná skořepina kompozitní skladba litina+plošná skořepina ABD matice litina+plošná skořepina ABD matice + smyk litina+objem. skořepina kompozitní skladba litina+objemové prvky homogenizovaný mat x 145 vhodné skořepinové náhrady (plošné i objemové) specifikace ABD + smyk nosník, ani objemové prvky s homogenizovanými vlastnostmi nepříliš dobré výsledky mód 1 mód 2 mód 3

11 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 11 Příklad 3: Těleso s integrovanými tlumicími vrstvami Předchozí příklady komponent zjednodušení kompozitního návinu s poddajnými prvky do 1 prvku po tloušťce nepřinášelo zvýšenou nepřesnost predikce Příklad 3 experimentální smykadlo na bázi vnitřní a vnější ocelové výztuže a kompozitního návinu s integrovanými tlumicími vrstvami L=1200 mm, H=350 mm, tloušťka návinu 10 mm kompozitní návin: kombinace vysokopevnostních a ultravysokomodulových uhlíkových vláken a tlumicích vrstev

12 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 12 Příklad 3: Těleso s integrovanými tlumicími vrstvami Předchozí příklady komponent zjednodušení kompozitního návinu s poddajnými prvky do 1 prvku po tloušťce nepřinášelo zvýšenou nepřesnost predikce Model 01 Kompozitní návin objemové skořepiny, skladba zadána rovnoměrně (v prvcích kombinovány vrstvy kompozitu i tlumicí vrstvy) porovnání: experimentální modální analýza uloženého tělesa velký nesoulad mezi výpočtem a měřením Tvar f exp f MKP , , , , , , ,

13 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 13 Příklad 3: Těleso s integrovanými tlumicími vrstvami Analýza modelu základní výztuže nový model: rozdělení na prvky obsahující vláknové kompozity a prvky obsahujicí tlumicí vrstvu porovnání s výsledky experimentální modální analýzy pověšeného návinu: Přijatelná shoda f=76 Hz f=74 Hz f=180 Hz f=192 Hz

14 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 14 Příklad 3: Těleso s integrovanými tlumicími vrstvami Přenos modelu návinu do modelu struktury Porovnání s výsledky experimentální modální analýzy

15 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 15 Příklad 3: Těleso s integrovanými tlumicími vrstvami Porovnání s výsledky experimentální modální analýzy Bez krytování S krytováním Tvar f EXP f MKP Df [%] f EXP f MKP Df [%] (133) (20.9) Odchylka MKP experiment do 13 % V daném případě nutné rozdělení kompozitních a tlumicích vrstev

16 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 16 Příklad 4: Inženýrská zjednodušení silnostěnné kompozity Cíl: výpočetní model predikce modálních vlastností silnostěnného kompozitního profilu délka/výška ~ 9 tloušťka stěny/výška ~ 0,1 návin: ultravysokomodulová uhlíková vlákna, kombinace 0, ±45 Model 1: idealizované přechody stěn náhrada poloměrem bez vlivu na kompozitní skladbu Porovnání predikovaných a měřených modálních vlastností konfigurace měření: těleso zavěšeno

17 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 17 Příklad 4: Inženýrská zjednodušení silnostěnné kompozity Experiment Model 1 Df M1 [%] Predikce prvních vlastních tvarů (smyk) zcela mimo přípustnou odchylku Ohybový tvar predikce v přijatelné odchylce

18 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 18 Příklad 4: Inženýrská zjednodušení silnostěnné kompozity Model 2: upravené přechody stěn v přechodu stěna nestálé tloušťky změna změna středu poloměru u jednotlivé vrstvy 5 prvků po tloušťce Experiment Model 1 Model Přijatelná shoda: výsledky detailního modelu 2013 vs experiment velký vliv geometrie modelu v oblasti rohů Vliv geometrie pro predikci tvarů v obecném uložení možnosti zjednodušení podstatně menší než u izotropních struktur Z hlediska reálného použití jednodušší modely použitelné, vlivem uložení dojde k zvýšení důležitosti predikce ohybových tvarů

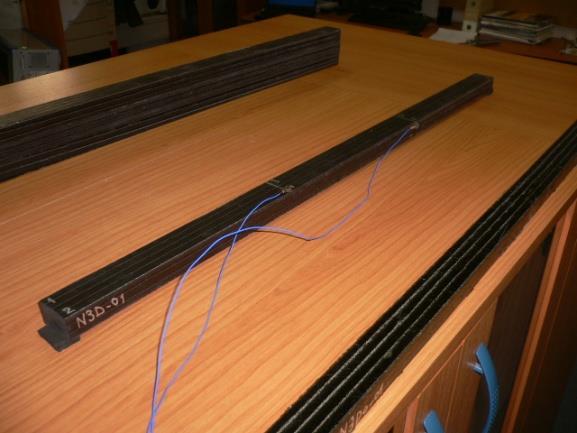

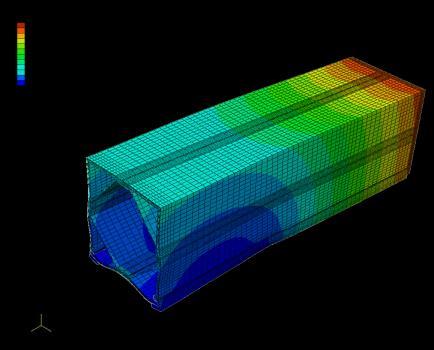

19 Příklad 5: modelové silnostěnné nosníky Motivace výplň 3D komponent s požadovanou vysokou tuhostí zajišťují vysokou ohybovou tuhost Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 19 Varianty jednosměrové kompozity 3D vláknové svazky

20 Příklad 5: modelové silnostěnné nosníky Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 20 Porovnání naměřených a vypočtených frekvencí nosníku UD varianta nosník 740x30x20 materiál: ultra-vysokomodulový uhlík / epoxid objemový prvek C3D8I (Abaqus) odhad materiálových konstant z parametrů vláken, matrice a předpokládaného objemového podílu f_mereni f_mkp první ohybové tvary predikovány s dostatečnou přesností

21 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 21 Příklad 5: modelové silnostěnné nosníky Reálný vzorek Model_1 Model_2 objemový prvek jádro, objemová skořepina - ovin materiál jádra a ovinu citlivostní analýza vliv materiálových konstant na výslednou tuhost objemový prvekc3d8i ekvivalentní materiálové konstanty Materiálové konstanty V f E 1 [GPa] E 2 =E 3 [GPa] n 12 = n 13 [-] n 23 [-] G 12 =G 13 [GPa] G 23 [GPa] [%] UHM/E HS/E Ekvivalent 275/284 x

22 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 22 Příklad 5: modelové silnostěnné nosníky Hmotnost [g] f 1 f 2 f 3 f 4 f 5 f 6 N3D N3D N3D N3D-04 x N3Do MKP MKP

23 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 23 Příklad 5: modelové silnostěnné nosníky Nezanedbatelný vliv smyku pro L/H=20 průhyb horního a spodního vlákna L=200mm L=600mm

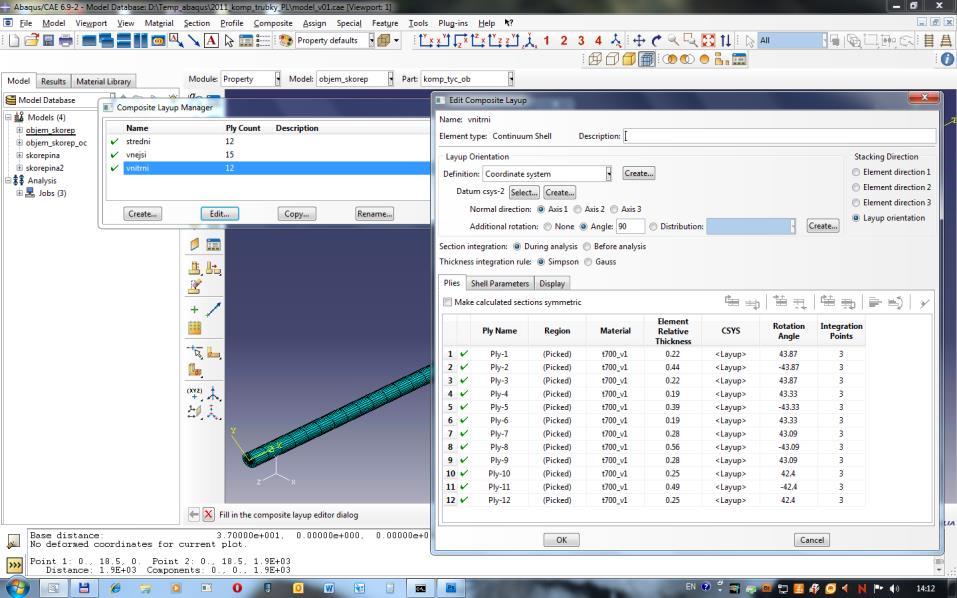

24 Příklad 6: lamináty Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 24

25 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 25 Příklad 6: lamináty porovnání vlastních frekvencí Porovnání vlastních frekvencí měření vs výpočet Přesnost dostatečná? Nutno zpřesnit vstupní data? Mód Experiment MKP_ m_nosník (g)

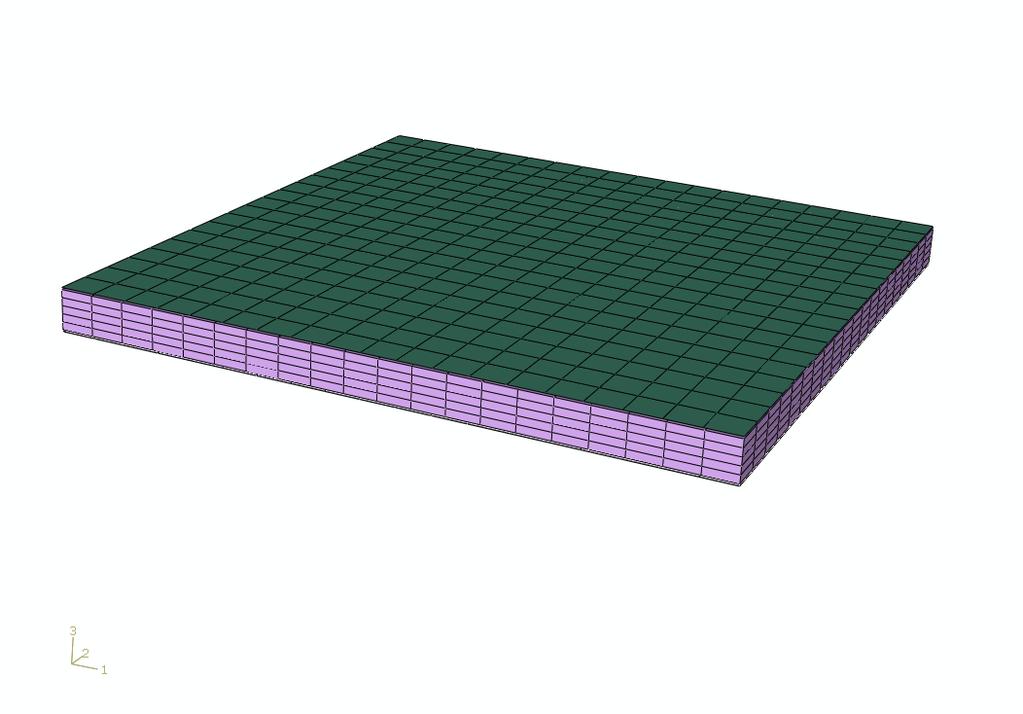

26 Příklad 6: lamináty porovnání ABD vs homogenizace Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 26 HMC/E, [0,45,-45,90]s model definován dle ABD matice, a dle homogenizovaných konstant E ij laminátu Experiment MKP_ABD_1 MKP_hom MKP_ABD_2 ohyb ohyb torze ohyb ohyb torze ohyb ohyb torze ohyb torze

27 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 27 Příklad 7: sendvičové konstrukce Sendvičové struktury + nízká hmotnost + vysoká ohybová tuhost + vysoké vlastní frekvence - nízká tlaková pevnost jádra - obtížná spojitelnost 5 4 s [MPa] ,2 0,4 0,6 0,8 e [-]

28 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 28 Příklad 7: sendvičové konstrukce Analytika: nutnost zahrnout vliv smyku v příčném směru (V x, V y posouvající síly) MKP: vliv smykové deformace dochází k natáčení normály klasická skořepina - nerespektování rozdílnosti normál potahů a jádra Ansys: Shell91 s vypnutou a zapnutou sendvičovou logikou

29 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 29 Příklad 7: sendvičové konstrukce MKP modely sendvičových struktur: skořepinové prvky - nutno použít prvky se sendvičovou logikou, Ansys - shell91 -sendvičová logika: u konstrukcí s tenkými potahy a tlustým jádrem je přenášen smyk pouze jádrem, ohyb pouze potahy, - pro výpočet konstrukce je dáno geometrické omezení poměru tlouštěk potahu a jádra, materiálové omezení poměru modulu pružnosti v tahu potahu a jádra - není problém zadat kompozitní skladbu potahů -shell181, 281 možno modelovat přímo, jádro zohledněno v energetické bilanci objemové prvky - jádro i potahy jsou modelovány objemovými prvky - v případě, že potahy jsou tvořeny kompozitní skladbou, která je modelována po vrstvách - problémy se zadáváním vrstev, problémy s poměrem velikostí hran objemových elementů kombinace objemových a skořepinových prvků - jádro modelováno objemovými prvky, potahy modelovány skořepinami - vazba potahu k jádru - vazební podmínka typu *tie {Abaqus}, MPC vazební podmínky, vazba uzel-uzel {Ansys} - odpadá problém se zadáváním kompozitní skladby potahů

30 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 30 Příklad 7: sendvičové konstrukce 2006 modely shell99 potahy, solid95 jádro Skin Core Weight [kg] Mid Span Deflection [mm] FEA results [mm] C/E C/E Roh71 c=30mm Roh71 c=50mm C/E Roh110 c=30mm 0, C/E Roh110 c=50mm * * C/E Roh110 c=50mm * * C/E Al250 c=50mm Steel Alporas230 c=50mm * * Steel Alporas230 c=30mm * * Steel Al250 c=50mm * * C/E AL honeycomb core 0,

31 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 31 Příklad 7: sendvičové konstrukce MKP model 1: Ansys potah: Shell99, 7 vrstev jádro: Solid95 Potahy - skořepiny jsou umístěny s patřičným offsetem na horní(spodní) ploše objemu pěny - sdílení uzlů MKP model 2: Abaqus potah: S4R jádro: C3D8i vazba *tie Měření provedeno ve Výzkumném centru pro strojírenskou výrobní techniku a technologii, FS ČVUT, ze 7 naměřených vzorků - rozdíl mezi vypočtenou a naměřenou 1. vl. frekvencí do 15% 3mm C/E, 30mm PMI 3mm C/E, 50mm PMI Mód f exp f mkp1 f mkp2 f exp f mkp1 f mkp

32 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 32 Shrnutí Modely využívající metodu konečných prvků využití skořepinových prvků objemové skořepiny u velké části profilů dobré výsledky s konvenčními skořepinami použitelnost jednotlivých modelů hodnotitelná pouze pro vybranou komponentu daného tvaru, materiálu a výrobní technologie Výsledky konečnoprvkových modelů porovnávány s výsledky experimentální modální analýzy volně zavěšených těles při využití nominálních materiálových vstupů shoda ohybových tvarů vhodně zvolených modelů dostatečná (10 %) shoda model-experiment v širším spektru tvarů náročná na přesnost modelování geometrie

33 Projekt TE Centrum kompetence Strojírenská výrobní technika je řešen s podporou TA ČR 33 Seznam literatury 1. Abaqus, Inc. ABAQUS/Standard, version 6.10, Users Manual Release 14.0 Documentation for Ansys 3. BARBERO, E. J.: Finite Element Analysis of Composite Materials. CRC Press, GAY, Daniel. Composite Materials: Design and Applications. Boca Raton, CRC Press, ISBN KOLLAR Laszlo P., SPRINGER George S. Mechanics of Composite Structures. Cambridge University Press, BERTHELOT, J. Composite Materials, Mechanical Behaviour and Structural Analysis. Springer-Verlag, STELLBRINK, K.K.U: Micromechanics of Composites: Composite Properties of Fibre and Matrix Constituents. Hanser Publishers, ISBN Výzkumné zprávy projektu A výzkumného záměru 1M0507 Výzkumné centrum strojírenské výrobní techniky a technologie, FS ČVUT v Praze. č. zpráv: V , V , V Kulíšek, Jiran, Mareš, Růžička: DV#7-1 (2012) Verifikované výpočetní modely ro predikci tuhosti a modálních vlastností komponent z nekonvenčních materiálů. Výzkumná zpráva č. V , projekt Centrum kompentence-strojírenská výrobní technika, Fakulta strojní ČVUT v Praze, 2012.
