Přístupy predikce únavové životnosti svařovaných konstrukcí
|
|
- Vít Valenta
- před 5 lety
- Počet zobrazení:
Transkript
1 Přístupy predikce únavové životnosti svařovaných konstrukcí Jurenka Josef, Ph.D. Odbor pružnosti a pevnosti Ústav mechaniky, biomechaniky a mechatroniky Fakulta strojní, ČVUT v Praze josef.jurenka@fs.cvut.cz
2 Svařované konstrukce a metody predikce životnosti 2
3 Zvláštnosti svařovaných konstrukcí Nehomogenity Zbytková napětí Geometrie svaru Mirkotrhliny Dutiny Neprůvary Vysoké hodnoty Neznáme průběhy Strmé gradienty Tvar paty a kořene svaru Sklon obrysu Výpaly KMP modelování Prutové modely Skořepinové modely Objemové modely Predikce únavové životnosti Návrhové S-N křivky vychází z rozsáhlých experimentálních dat. Zahrnují statistickou povahu vlastností svařovaných konstrukcí. Jsou definovány jako konzervativní s vysokou pravděpodobností přežití. Rozsah použití Válcovaných nebo tažených polotovarů z refiticko-perlitické nebo bainitické oceli s maximální mezí kluzu do 960 MPa a austenitických korozivzdorných ocelí a slitin Al. Nelze použít v oblasti nízkocyklové únavy. Nelze použít v případě působení korozního prostředí a zvýšených teplot v oblasti creepu. 3
4 Postupy predikce únavového poškození a) Predikce únavové životnosti svařované konstrukce: Postupy predikce únavového poškození Posouzení podle standardů obecné postupy: ČSN EN (Eurocode 3) Navrhování ocelových konstrukcí - únava IIW (International Institue of Welding) - Recommendations for fatigue design of welded joints and components Posouzení na základě speciálních metodik: Metodika ncode DesignLife SEAM WELDS ( Volvo metodika), SPOT WELDS (Rupp, Störzel and Grubisic) Metodika FEMFAT Metodika FE-SAFE - VERITY TM Weld Fatigue Method Metodika LOHR Posouzení na základě vlastních únavových zkoušek. 4
5 Definice používaných vztažných napětí a) Predikce únavové životnosti svařované konstrukce: Definice používaných vztažných napětí dle IIW, EUROCODE 3 5
6 Postupy predikce únavového poškození 6

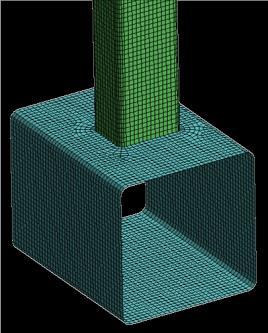

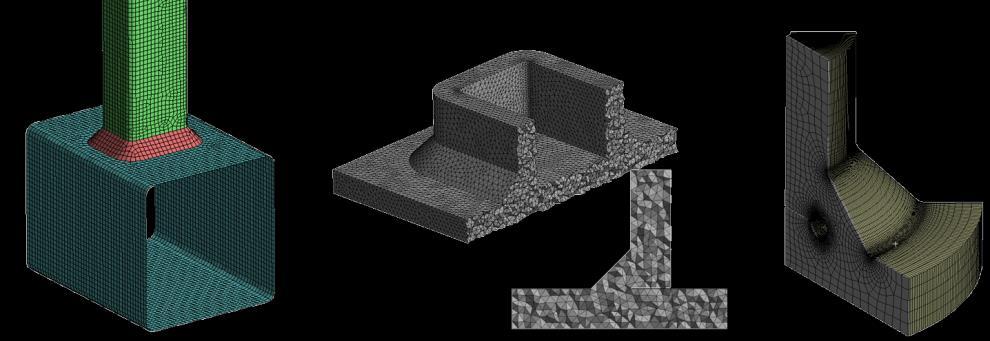

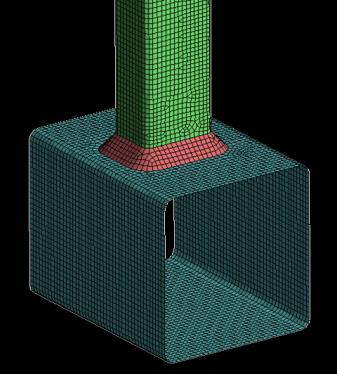

7 Postupy predikce únavového poškození Způsob MKP modelování konstrukcí 7 7

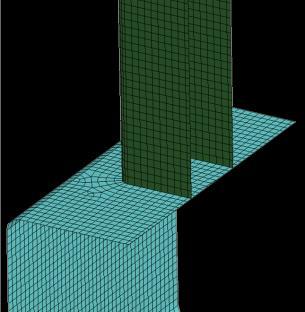

8 MKP modelování svařovaných konstrukcí Nosníkové modely: Vhodné pouze pro výpočty nominálních napětí, resp. silových účinků Nominální přístupy (příhradové konstrukce) Skořepinové modely: Vhodné pro výpočet hot-spot napětí + využití v rámci některých speciálních postprocesingových metodik (ncode) Bez modelování svarů (konstrukční uzel není namáhán ohybem) S modelování svarů: Modelování pouze konce svaru Modelování celého svaru Modelování svaru pomocí tuhých vazeb Modelování svaru zvýšením tuhosti příslušných skořepinových elementů Objemové modely: Vhodné pro výpočty lokálních napětí Přístupy přes vrubová napětí a lokální elastická napětí FIN K Modely s hrubou výpočetní sítí je možné využít pro výpočet hot-spot napětí. Modely s jemnou výpočetní sítí a uvažováním efektivního zaoblení paty svaru je možné použít pro výpočet vrubových napětí možnost hodnotit kumulaci únavového poškození v rámci standardních únavových postprocesorů (ANSYS Fatigue module, ncode, PragTic, apod.) Výpočet FIN K vyžaduje modelování trhlin speciální metodiky a postupy. 8
9 Predikce únavové životnosti na základě nominálních napětí 9

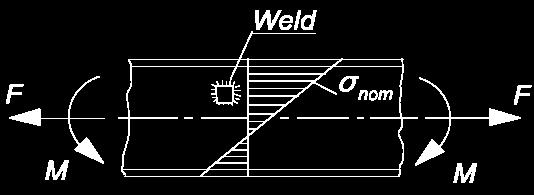

10 Predikce únavové životnosti na základě nominální napětí Výpočet pomocí analytických vztahů nebo pomocí MKP Jmenovitá nominální napětí: Modifikovaná nominální napětí: N 10
11 Predikce únavové životnosti na základě nominální napětí Volba S-N křivek konstrukčním uzlům podle International Institue of Welding FAT třídy S-N křivek: 11
12 Predikce únavové životnosti na základě nominální napětí Volba S-N křivek konstrukčním uzlům podle International Institue of Welding FAT třídy S-N křivek: 12
13 Predikce únavové životnosti na základě nominální napětí Každá S-N křivka je charakterizována únavovou životnosti detailu na bázi cyklů a danou hladinou rozkmitu napětí XX a odpovídá pravděpodobnosti porušení 2,3% křivka FATXX. V případě normálového namáhání svaru je sklon S-N křivek m = 3 a mez únavy je definována na bázi cyklů. V případě smykového namáhání svaru je sklon S-N křivek m = 5 a mez únavy odpovídá bázi cyklů. V případě namáhání konstrukčního uzlu vysokým počtem cyklů není definována mez únavy. Vodorovná část S-N křivky je nahrazena šikmou se sklonem m = 22. Kumulace únavového poškození je určena pomocí Palmgen-Minerova sumačního pravidla. FAT56 13
14 Predikce únavové životnosti na základě nominální napětí Pravděpodobnosti porušení 2,3%: FAT56/50% FAT82 FAT56/2,3% σ m N = C m log σ + log N = log C Směrodatná odchylka S X P = X 50% + S u P Zdroj 0,25 IIW 0,28 Pedersen, M.M, Mouritsen, O.Ø., Hansen, M.R., Andersen, J.G.: Experience with the Notch Stress Approach for Fatigue Assessment of Welded Joints, Proceedings of the Swedish Conference on Light Weight Optimized Welded Structures, March 24-25, 2010, Borlänge, Sweden Aygül, M.: Fatigue Analysis of Welded Structures Using the Finite Element Method, Department of Civil and Environmental Engineering Division of Structural Engineering, Steel and Timber Structures CHALMERS UNIVERSITY OF TECHNOLOGY, Gothenburg, Sweden
15 Predikce únavové životnosti na základě nominální napětí Predikce probíhá podle S-N křivek přiřazených jednotlivým třídám konstrukčních detailů FAT. S-N křivky zahrnují následující faktory typické pro svařované konstrukce: Koncentraci napětí od makrogeometrie konstrukčního uzlu. Koncentraci napětí od tvaru svaru a imperfekcí svarového spoje spojené s uvažovanou technologií svařování. Směr působení nominálních napětí. Zbytková napětí od svařování. Metalurgické podmínky. Parametry svařovacího procesu a finálních úprav. Třída kvality provedení svařování B podle ISO V rámci S-N křivek jednotlivých tříd FAT jsou zahrnuty určité geometrické nepřesnosti. V případě významnějších geometrických úchylek je nominální napětí zvětšeno o faktor k m,eff. 15

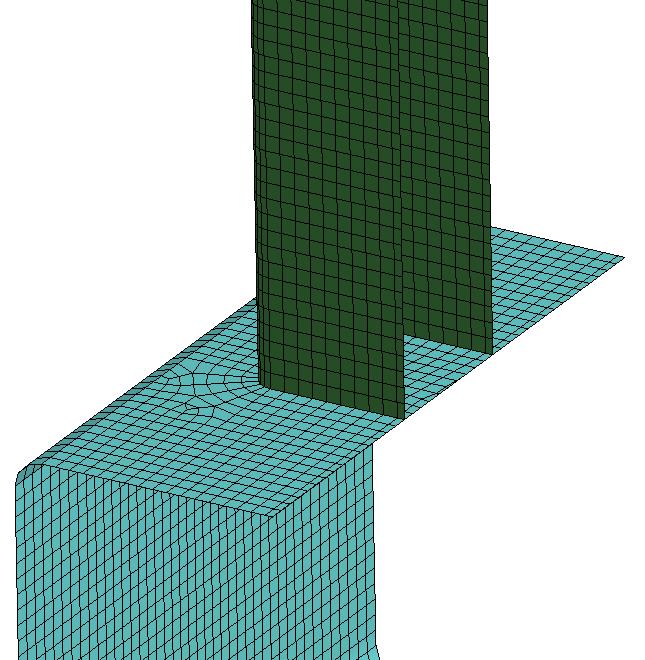

16 Predikce únavové životnosti na základě nominální napětí MKP modely neobsahují svarové detaily (objemové, skořepinové a nosníkové modely): Stanovení nominálních napětí 16

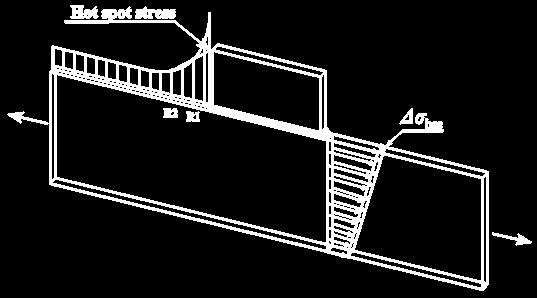

17 Predikce únavové životnosti na základě (tvarových) hot-spot napětí 17
18 Predikce únavové životnosti na základě hot-spot napětí Stanovení pomocí MKP výpočtu nebo experimentálně (tenzometricky): N b) a) Napětí podél hrany konstrukce (nezávisí na tloušťce desky t) Napětí po ploše konstrukce (závisí na tloušťce desky t) 18
19 Predikce únavové životnosti na základě hot-spot napětí Postup výpočtu hot-spot napětí na základě MKP analýz (IIW): Velikost elementů a) 0,4 t x t b) < 4 x 4 mm a) 0,4 t x t a) t x t b) 10 x 10 mm MKP výpočet Typ a) napětí závisí na tloušťce Typ b) - napětí nezávisí na tloušťce Napětí v rohových uzlech σhs 1,67 σ0,4 t 0, 67 σ 1, 0 t Napětí v rohových uzlech σhs 2,52 σ0,4 t 2,24 σ0,9 t 0, 72 σ 1, 4 t Napětí v mid-side uzlech σhs 1,50 σ0,5 t 0, 50 σ 1, 5 t Napětí v rohových uzlech 3 σ σ σ σhs 4mm 3 8mm 12mm Napětí v mid-side uzlech σhs 1,50 σ5mm 0, 50 σ15 mm 19
20 Predikce únavové životnosti na základě hot-spot napětí Postup výpočtu na základě experimentu (tenzometrického měření): Experiment Typ a) Typ b) Dva tenzometry Tři tenzometry εhs 1,67 ε0,4 t 0, 67 ε1, 0 t Tři tenzometry εhs 2,52 ε0,4 t 2,24 ε0,9 t 0, 72 ε 1, 4 t εhs 3 ε4mm 3 ε8mm ε12 mm Přepočet na napětí: σ E hs ε hs 20
21 Predikce únavové životnosti na základě hot-spot napětí Volba S-N křivek konstrukčním uzlům podle International Institue of Welding FAT třídy S-N křivek: Stejná sada křivek FAT S-N křivek jako v případě nominálních napětí 21
22 Predikce únavové životnosti na základě hot-spot napětí Volba S-N křivek konstrukčním uzlům podle International Institue of Welding FAT třídy S-N křivek: Stejná sada křivek FAT S-N křivek jako v případě nominálních napětí 22

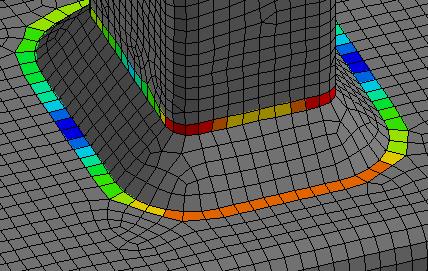

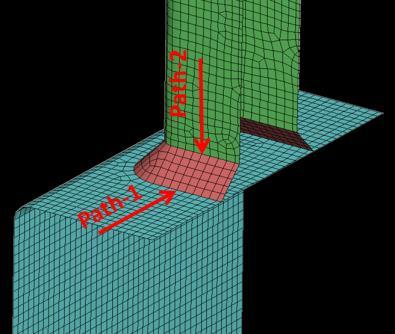

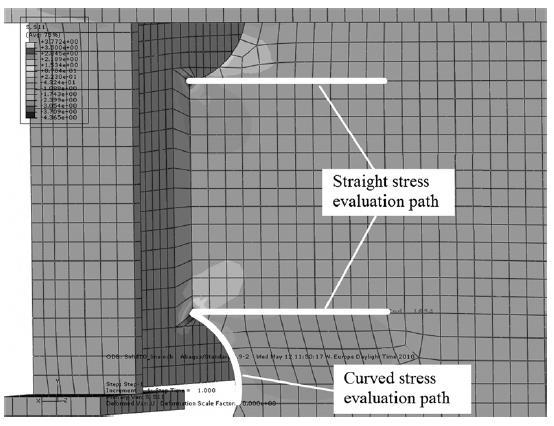

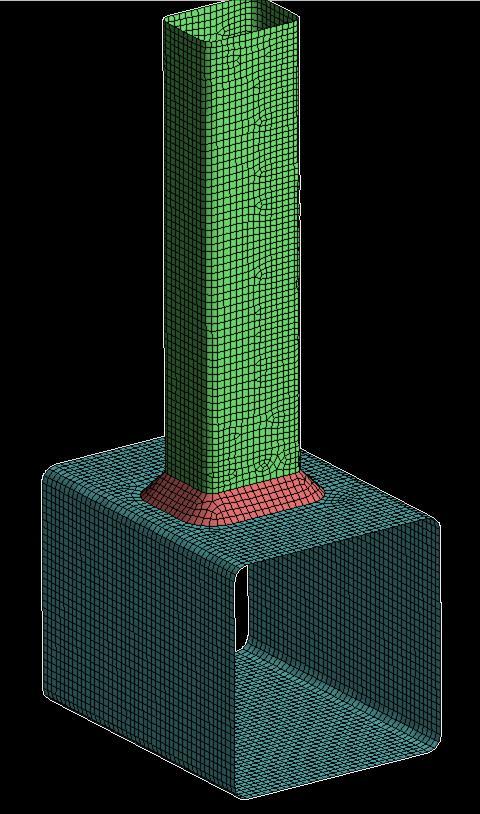

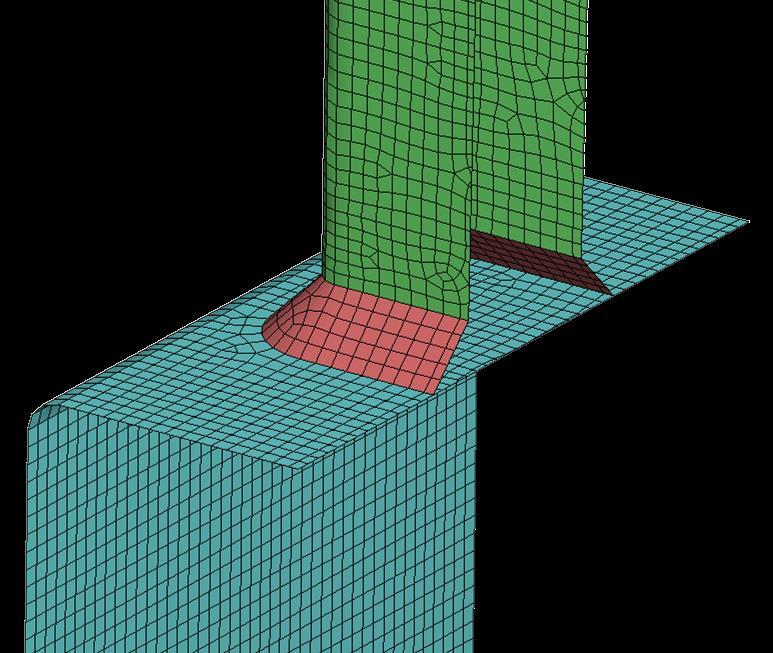

23 Path-2 Predikce únavové životnosti na základě hot-spot napětí MKP modely (ne)obsahují svarové detaily (objemové, skořepinové modely): 23

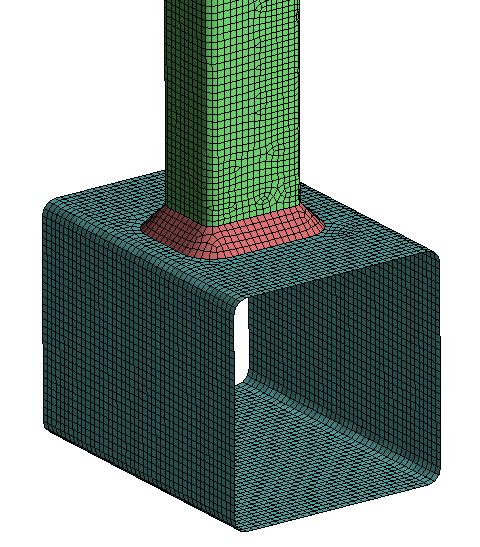

24 Predikce únavové životnosti na základě hot-spot napětí MKP modely (ne)obsahují svarové detaily (objemové, skořepinové modely): Předpokládá se, že únavová trhlina bude iniciována právě na konci svaru. [Niemi] [Fayard] M. Aygül: Fatigue Analysis of Welded Structures Using the Finite Element Method, Chalmers university of technology, Gothenburg, Sweden
25 Predikce únavové životnosti na základě hot-spot napětí MKP modely (ne)obsahují svarové detaily (objemové, skořepinové modely): [Niemi] Přístup umožňuje zahrnout jak geometrii svaru, tak i jeho tuhost. Pata svaru může být provařena. Elementy by měly být druhého řádu. Tloušťka svarových elementů by měla odpovídat tloušťce svaru. M. Aygül: Fatigue Analysis of Welded Structures Using the Finite Element Method, Chalmers university of technology, Gothenburg, Sweden 2012 [Fayard] Doporučeny jsou lineární elementy. Kořen svaru není provařen. Hot-spot napětí lze odečítat přímo v těžišti přilehlých elementů. [Niemi, Eriksson] Tuhost styčníku má větší význam než geometrický tvar svaru. Pro aplikaci je nutné upravit MKP síť ve styčníku podle obr. U přeplátování je kolmé spojení realizováno tuhou vazbou. 25

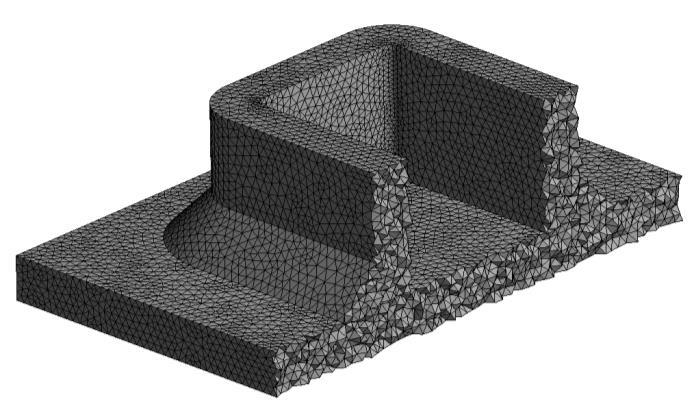

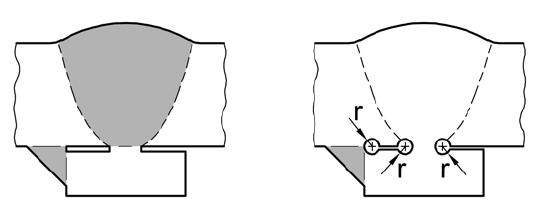

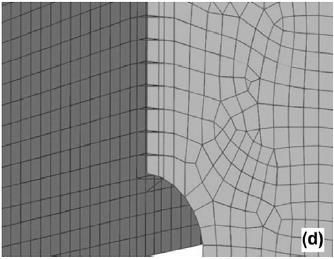

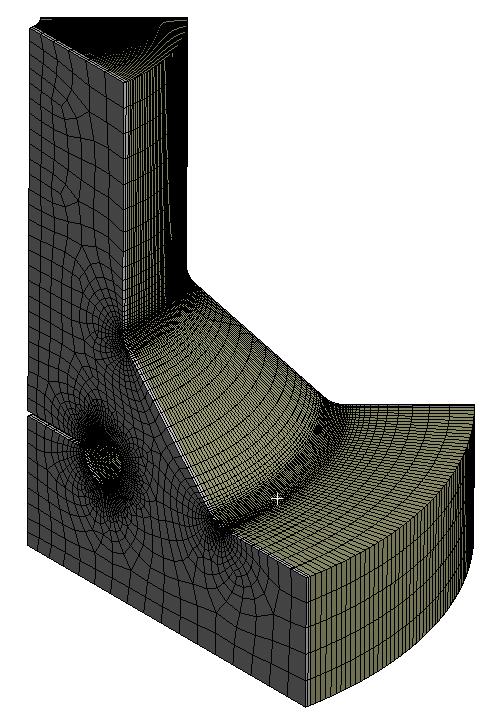

26 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru 26
27 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Elastická (fiktivní) napětí v kořeni/patě svaru. Pro zahrnutí statistické povahy a rozptylu parametrů popisujících tvar svarů a chování materiálu byl navržen postup, na základě kterého je skutečný tvar svaru nahrazen efektivním. Pro konstrukční ocele a slitiny Al byl stanoven efektivní rádius zaoblení paty, resp. kořene svaru o velikosti R1 (platí pro konstrukce s tloušťkou stěny větší než 5 mm). Vypočtená napětí jsou srovnávána s jedinou S-N křivkou FAT225 (IIW). 27
28 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Hypotéza průměrných napětí (the stress averaging approach) Neuber. Fricke W., "Guideline for Fatigue Assessment by Notch Stress Analysis for Welded Structures", IIW Doc. XIII-2240r1-08/XV-1289r1-08,
29 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Aplikace tohoto přístupu vyžaduje detailní modelování svarových spojů: 29
30 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Při predikci únavového poškození se předpokládá, že únavová trhlina je iniciována v patě nebo v kořeni svaru v místě zaoblení. Navržené efektivní zaoblení paty, resp. kořene svaru R1 je použitelné pro konstrukce s tloušťkou stěny t 5 mm (t 5 mm R0,05; FAT630). Do výpočtu lze zahrnout další významné geometrické úchylky a imperfekce pomocí MKP modelování. Efektivní napětí je třeba chápat jako smluvní (modelové zaoblení R1), nelze je tedy měřit přímo na konstrukci. N 30
31 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Pro velikost efektivního zaoblení R1 (konstrukční ocele a Al slitiny) a standardní kvalitu provedení svaru jsou doporučeny (IIW) S-N křivky třídy FAT225, resp. FAT71 pro ocele, resp. Al slitiny. V těchto S-N křivkách je zahrnut vliv zbytkového napětí. 31
32 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru Další modifikaci únavových křivek (FAT225) lze provést s ohledem na následující faktory: Střední tlakové napětí (zbytkového napětí) Tloušťka stěny (S-N křivky jsou definovány pro tloušťku 25 mm) Finální úpravy svarových spojů (broušení; otryskávání) Zvýšené teploty (vliv teploty 100 až 600 C) Korozní prostředí Konkrétní podobu uvedených modifikací je možné najít v příslušných normativech (IIW). 32

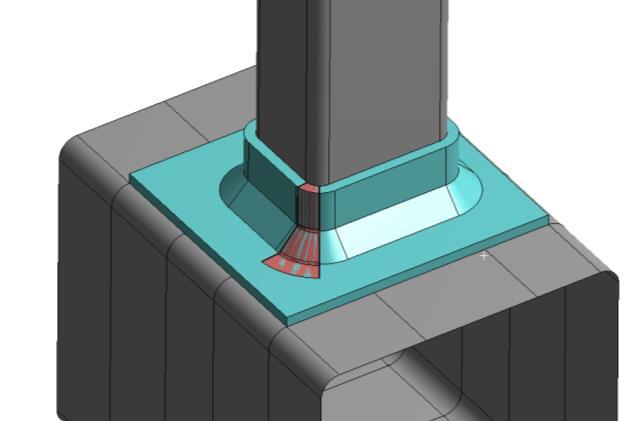

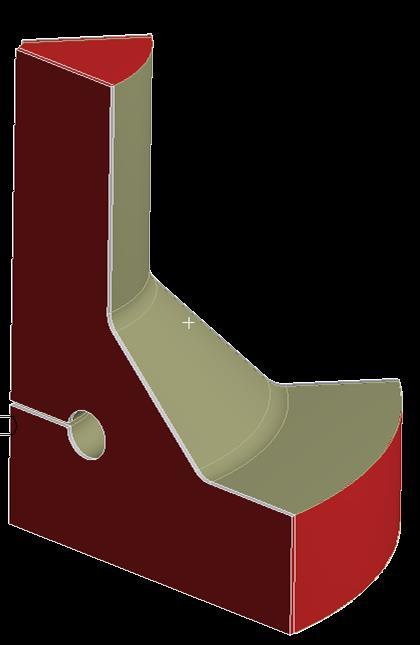

33 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru MKP modelování submodeling (požadavek jemné MKP sítě): 33
34 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru MKP modelování submodeling (požadavek jemné MKP sítě): 34

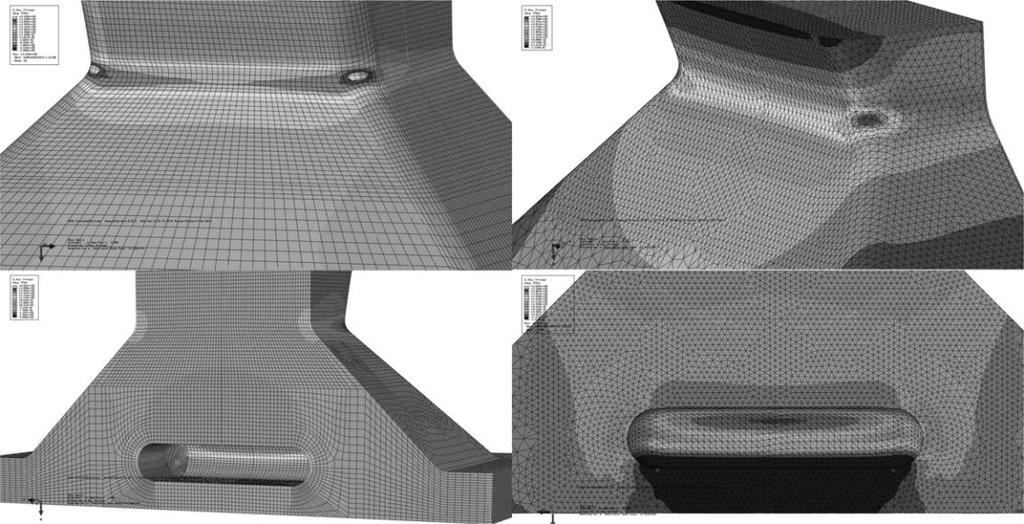

35 Predikce únavové životnosti na základě vrubových elastických napětí v kořeni/patě svaru MKP modelování submodeling (požadavek jemné MKP sítě): M. Aygül: Fatigue Analysis of Welded Structures Using the Finite Element Method, Chalmers university of technology, Gothenburg, Sweden

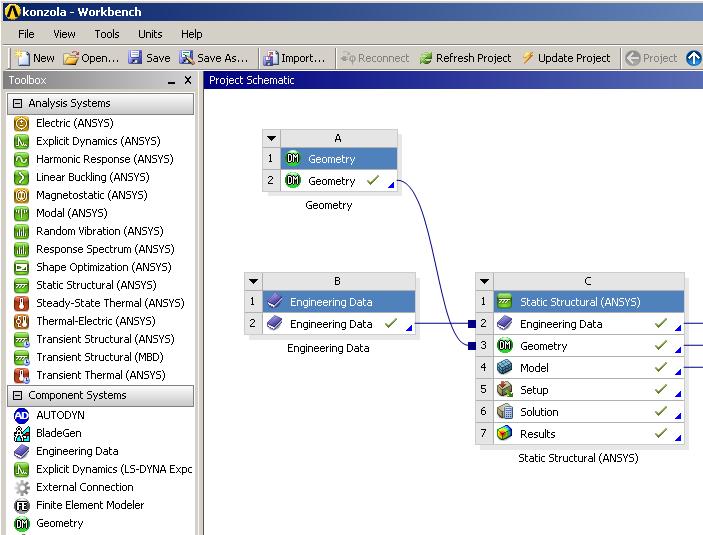

36 Aplikace programů ANSYS při predikci únavového poškození svařovaných konstrukcí Fatigue module Jednoduchý postprocesor pro základní úlohy predikce únavové životnosti. Predikce je založena na aplikaci uniaxiálních přístupů vysokocyklové a nízkocyklové únavy. Výpočetní algoritmy jsou přímo implementovány do standardního postprocesingu ANSYS Mechanical (Workbench) jednoduché a efektivní použití. Nástroje ANSYS FATIGUE MODULE jsou dostupné v postprocesoru ANSYS Mechanical ANSYS FATIGUE MODULE 36
37 Aplikace programů ANSYS při predikci únavového poškození svařovaných konstrukcí Fatigue module Kumulace únavového poškození se provádí podle S-N křivky FAT225 (IIW recommendation). FAT225 37
38 Aplikace programů ANSYS při predikci únavového poškození svařovaných konstrukcí Fatigue module Experimentální validace relevance S-N křivky FAT225: 38
39 Aplikace programů ANSYS při predikci únavového poškození svařovaných konstrukcí Fatigue module Experimentální validace relevance S-N křivky FAT225: 39
40 Rekapitulace Výhody Jednoduché výpočty Poměrně značné historické zkušenosti Často používané a aplikované na poměrně rozsáhlý soubor konstrukčních detailů Jsou dostupná potřebná experimentální data a analytické vztahy Vhodné pro predikci únavového poškození kumulovaného v patě, resp. v kořeni svaru Je potřeba méně S-N křivek Přijatelně přesné Jednoduché výpočty Zahrnutí geometrických parametrů svarových spojů Aplikace trubkové konstrukce Jediná S-N křivka Možno zahrnout geometrické parametry svařovaného spoje a imperfekce Predikce únavového poškození kumulovaného v patě, resp. kořeni svaru. Nevýhody Přístup přes nominální napětí Přístup přes hot-spot napětí Přístup přes vrubová napětí Predikce závislá na kategorizaci konstrukčních detailů Nelze zahrnout libovolné geometrické parametry a imperfekce Méně přesné v případech komplexních konstrukčních uzlů Vliv tloušťky nelze zahrnout Výsledky jsou závislé na hustotě a provedení MKP sítě Různé způsoby vyhodnocení napětí Vliv tloušťky nelze zahrnout Použitelné pouze v případech, kdy dochází k iniciaci únavových trhlin v patě svaru Podkladem predikce jsou výsledky MKP analýz Výsledky jsou závislé na hustotě MKP sítě a efektivním zaoblení paty svaru Poměrně náročné na modelování rozsáhlé MKP modely 40
41 Predikce únavové životnosti na základě lokálních elastických napětí v kořeni/patě svaru 41
42 Predikce únavové životnosti na základě lokálních elastických napětí v kořeni/patě svaru V blízkosti svaru (kořen/pata) je uvažován defekt typu trhlina ostrý vrub. Posouzení životnosti je založeno na výpočtu faktoru intenzity napětí K. Výpočet FIN K na základě analyticko-empirických vztahů (např. IIW) nebo pomocí MKP (ANSYS, MSC, ABAQUS apod.). 42
43 Predikce únavové životnosti na základě lokálních elastických napětí v kořeni/patě svaru Příklady tabelovaných analyticko-empirických vztahů pro výpočet FIN K (IIW recommendation): K π a σmem Ymem Mk, mem σben Yben Mk, ben 43
44 Predikce únavové životnosti na základě lokálních elastických napětí v kořeni/patě svaru Predikce únavového poškození je založena na sčítání inkrementálních přírůstků délky trhliny, které jsou vypočteny pomocí tzv. Parisova vztahu: da dn m da m C0 ΔK, pokus ΔK ΔKth 0 N C0 ΔK da dn a fin a ini Doporučené hodnoty parametrů růstových zákonů: Doporučené parametry predikčních modelů (IIW recommendation) Materiál Ocele Al slitiny C 0 1, [m, MPa m] 1, [m, MPa m] m 3 3 K th 6,0-4,56 R > 2 2,0-1,5 R > 0,7 44
45 Predikce únavové životnosti na základě lokálních elastických napětí v kořeni/patě svaru Implementace výpočtu veličin lomové mechaniky v ANSYS Mechanical/APDL Základem je tzv. Domain Integral method výpočet J-integrálu Interaction Integral method výpočet FIN K Virtual Crack Closure Technique výpočet hnací síly trhliny G Hodnota J-integrálu je nezávislá na integrační cestě: Teorie MKP
