Návod k provozu. Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení. Vydání 06/ / CS

Transkript

1 Převodové motory \ Průmyslové převodovky \ Elektronika pohonů \ Automatizace pohonů \ Služby Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení Vydání 06/ / CS Návod k provozu

2 SEWEURODRIVE Driving the world

3 Obsah 1 Důležité pokyny k návodu k provozu Důležité pokyny a použití, které je v souladu s určením Vysvětlení symbolů Pokyny k provozu Bezpečnostní pokyny Úvod Všeobecné pokyny Obrazové značky na převodovce Doprava průmyslových převodovek Ochrana proti korozi, ochrana povrchu Bezpečnostní pokyny pro použití v místech s nebezpečím výbuchu Seznamy kontrol Sestava převodovky Principielní sestava průmyslové převodovky konstrukční řady MC..P Principielní sestava průmyslové převodovky konstrukční řady MC..R Typové označení, typové štítky Konstrukční tvary Montážní plocha Poloha skříně M1...M Polohy hřídelí Směr otáčení Mazání průmyslových převodovek Mechanická instalace Potřebné nástroje a pomůcky Předpoklady pro montáž Ustavení převodovky Základ pod převodovkou Montáž převodovky s plnou hřídelí Montáž / demontáž převodovky s dutou hřídelí se zalícovaným perem Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem Montáž motoru s adapterem Montáž průmyslových převodovek v prostorách s nebezpečím výbuchu Převodovka v kategorii II2GD Mechanická instalace nabídky Důležité pokyny k montáži Montáž spojek Blokování protisměrného pohybu FXM Čerpadlo SHP na konci hřídele Montáž s nástavbovou ocelovou konstrukcí Zesílení točivého momentu Montáž pohonu s klínovým řemenem Ohřev oleje Teplotní spínač NTB Adapter SPM Ventilátor Čidlo průtoku Optický ukazatel proudění Připojení chladicího zařízení olej / voda Připojení chladicího zařízení olej / vzduch Připojení motoru čerpadla Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 3

4 Obsah 6 Uvedení do provozu Pokyny pro uvedení do provozu Uvedení převodovky do provozu Doba záběhu Uvedení převodovky s blokováním protisměrného pohybu do provozu Uvedení převodovek s vyrovnávací nádrží oleje z oceli do provozu Měření teploty povrchu a oleje Uvedení převodovek do provozu v prostředí s nebezpečím výbuchu Odstavení převodovky z provozu Inspekce a údržba Intervaly inspekcí a údržby Práce na spojkách při inspekci a údržbě Intervaly výměny maziv Kontrola stavu oleje Kontrola vlastností oleje Výměna oleje Čištění ohřevu oleje Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli Provozní poruchy Poruchy na převodovce Konstrukční tvary Použité symboly Polohy uložení převodovek MC.P Polohy uložení převodovek konstrukční řady MC.R Pokyny pro konstrukci a provoz Směrnice pro výběr oleje Tabulka maziv Plnicí množství maziv Těsnicí tuky Prohlášení o shodě Index Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

5 Důležité pokyny k návodu k provozu Důležité pokyny a použití, které je v souladu s určením 1 1 Důležité pokyny k návodu k provozu 1.1 Důležité pokyny a použití, které je v souladu s určením Součást výrobku Tento návod k provozu je součástí průmyslové převodovky konstrukční řady MC.. a obsahuje důležité pokyny k provozu a servisu. Tento návod k provozu se obrací ke všem osobám, které budou práce při montáži, instalaci, zprovoznění a servidu na průmyslových převodovkých řady MC.. provádět. Použití, které je v souladu s určením Průmyslové převodovky konstrukční řady MC.. jsou určeny pro řemeslná a průmyslová zařízení a smí být provozována pouze v souladu s údaji uvedenými v technické dokumentaci od SEWEURODRIVE a s údaji na typovém štítku. Tyto převodovky vyhovují platným normám a předpisům a splňují požadavky směrnice EU 94/9/EG a směrnice EU o strojích 98/37/EG. Jiná než přípustná zatěžování převodovek, jakož i jiné oblasti používání než jako součást průmyslových zařízení smí být využívána pouze po projednání se SEW EURODRIVE. Každé použití, které překračuje uvedené, se považuje za použití, které není v souladu s určením! Kvalifikovaný personál Z průmyslových převodovek konstrukční řady MC.. v nevýbušném provedení mohou vycházet nebezpečí pro osoby i pro věcné hodnoty. Proto smí být veškeré montážní, instalační, zprovozňovací a servisní práce prováděny pouze školeným personálem, který je dobře obeznámen s možnými nebezpečími. Personál musí mít kvalifikaci potřebnou pro vykonávanou činnost a musí být s montáží instalací uváděním do provozu provozem výrobku dobře obeznámen. K tomu musí tento návod k provozu a zejména v něm uvedené bezpečnostní pokyny velmi pečlivě pročíst, porozumět jim a dodržovat je. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 5

6 1 Důležité pokyny k návodu k provozu Důležité pokyny a použití, které je v souladu s určením Ručení za vady Neodborné konání a rovněž ostatní jednání, které není v souladu s tímto návodem k provozu, negativně ovlivňuje vlastnosti výrobku. To vede ke ztrátě jakýchkoliv nároků z ručení za vady vůči firmě SEWEURODRIVE GmbH & Co KG. Názvy výrobků a značky zboží Značky a názvy výrobků uvedené v tomto návodu k provozu jsou značkami a názvy výrobků a nebo zapsanými ochrannými známkami pro příslušného majitele chráněné značky. Likvidace (Prosíme dodržujte aktuální ustanovení): Díly skříně převodovky, ozubená kola, hřídele a ložiska převodovky se dají likvidovat jako ocelový šrot. Totéž platí pro díly z litiny, pokud není proveden zvláštní sběr. Starý olej je třeba shromažďovat a likvidovat podle platných ustanovení. 6 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

7 Důležité pokyny k návodu k provozu Vysvětlení symbolů Vysvětlení symbolů Nebezpečí hrozící od elektrického proudu. Možné důsledky: Smrt nebo nejtěžší poranění. Hrozící nebezpečí. Možné důsledky: Smrt nebo nejtěžší poranění. Nebezpečné situace. Možné důsledky: Lehká nebo malá poranění. Škodlivé situace. Možné důsledky: Poškození pohonu a okolí. Doporučení k používání a další užitečné informace. Důležité pokyny k ochraně proti výbuchu. 1.3 Pokyny k provozu Průmyslové převodovky konstrukční řady MC.. jsou dodávány bez olejové náplně. Dodržujte údaje na typovém štítku! Změna konstrukčního tvaru se smí provést pouze po předchozí dohodě s SEWEURODRIVE. Bez předcházející dohody ztrácí platnost jak povolení ATEX tak i veškerá záruka. Dodržujte všechny pokyny uvedené v kapitole "Mechanická instalace" / "Ustavení převodovky"! Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 7

8 2 Bezpečnostní pokyny Úvod 2 Bezpečnostní pokyny 2.1 Úvod Následující bezpečnostní pokyny se vztahují přednostně na použití průmyslových převodovek konstrukční řady MC..! Berte ohled na doplňující informační bezpečnostní pokyny v jednotlivých kapitolách tohoto návodu k provozu! 2.2 Všeobecné pokyny Nebezpečí popálení! Jestliže převodovka ještě není zchladlá, můžete se popálit! V žádném případě se nedotýkejte převodovky během provozu a ve fázi ochlazování po vypnutí. Přitom fáze ochlazování trvá nejméně 8 hodin! Nikdy neinstalujte a neuvádějte do provozu poškozené výrobky. Poškození vzniklá při dopravě reklamujte ihned u dopravce. Průmyslové převodovky a motory mají během provozu a po něm: díly, které zůstávají pod napětím pohybující se díly horký povrch Následující práce smí provádět pouze kvalifikovaný odborný personál: ustavení a montáž připojení uváděním do provozu údržbu péči o stroj Dodržujte přitom následující pokyny a dokumenty: příslušné návody k provozu a schémata varovné a bezpečnostní štítky na převodovce ustanovení a požadavky specifické pro danou převodovku národní a regionální předpisy pro bezpečnost a zabraňování úrazům 8 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

9 Bezpečnostní pokyny Všeobecné pokyny 2 Vážná zranění a velké škody mohou vznikat z následujících příčin: neodborné použití špatná instalace nebo obsluha nepřípustné odstranění potřebného ochranného zakrytování Všeobecně Provádějte všechny práce pečlivě a s vědomím hlavního aspektu "Bezpečnost". Všímejte si během provozu změn, které na převodovce nastávají, např. zvýšená teplota nebo změněná hlučnost převodovky v takových případech je nutno pohonný agregát ihned odstavit z provozu. Při montáži převodovky do strojů nebo zařízení je výrobce povinen do svých provozních dokladů pojmout předpisy, pokyny a popisy, které dostal k převodovce. Dodržujte pokyny umístěné na převodovce, např. typové štítky nebo šipky vyznačující směr otáčení. Tyto štítky musí být trvale chráněny před znečištěním. Chybějící štítky nahraďte. Práce na převodovce provádějte pouze tehdy, když je převodovka v klidu. Přitom zajistěte agregát pohonu proti nezamýšlenému zapnutí, např. zamknutím vypínače opatřeného klíčem nebo vytažením pojistek z přívodu proudu. Na místo zapínání umístěte štítek s pokynem, ze kterého vyplývá, že na převodovce se právě pracuje. Doprava Dodávku ihned po příjmu zkontrolujte na případná poškození vzniklá dopravou. Taková poškození ihned sdělte dopravnímu podniku. Uvádění do provozu se vtakovém případě musí vyloučit. Uvedení do provozu / provoz Ještě bez připojeného příslušenství kontrolujte správný směr otáčení. Přitom při protáčení dávejte pozor na neobvyklé zvuky broušení kovu o kov. Pro zkušební provoz bez vývodových prvků zajistěte zalícované pero. Kontrolní a ochranná zařízení nesmí být anipři zkušebním provozu vyřazena z funkce. Při změnách oproti normálnímu provozu (např. zvýšení teploty, nečekané zvuky nebo chvění) musíte v případě takových pochybností odpojit hlavní motor. Potom je nutno zjistit příčinu, případně věc projednat s SEWEURODRIVE. Inspekce / údržba Dbejte všech pokynů uvedených v kapitole "Inspekce a údržba". Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 9

10 2 Bezpečnostní pokyny Obrazové značky na převodovce 2.3 Obrazové značky na převodovce Obrazové značky umístěné na převodovce musí být dodržovány. Mají následující význam: Symbol Význam Odvzdušňovací ventil Šroub k plnění oleje Šroub výpusti oleje Místo mazání MIN Průzorové okénko oleje Měřicí tyčinka oleje MIN Směr otáčení Stav při dodání GELIEFERT OHNE ÖL Horký povrch GEAR UNIT IS VPI ANTIRUST TREATED. COVER AND PLUG OF GEAR UNIT MUST NOT TO BE OPEND AND GEAR UNIT MUST NOT ROTATED BEFORE START UP. BEFORE STARTUP THE PROTECTIVE PLUG MUST BE REMOVED AND REPLACED BY ENCLOSED AIR VALVE. Dlouhodobé uložení 10 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

11 Bezpečnostní pokyny Doprava průmyslových převodovek Doprava průmyslových převodovek Oka pro dopravu Našroubovaná dopravní oka [1] pevně dotáhněte. Jsou dimenzovaná pouze na váhu průmyslové převodovky včetně jednoho motoru připojeného přes adapter; další břemena nesmí být zavěšována. Provedení vertikální (V) Provedení stojaté (E) Provedení horizontální (L) [1] [1] [1] [1] 51375AXX Hlavní převodovka smí být zvedána pouze pomocí zvedacích lan nebo řetězů na dvou dopravních okách na hlavní převodovce. Váhu převodovky zjistíte z typového štítku nebo z listu s rozměry. Zatížení a předpisy tam uvedené musí být zásadně dodržovány. Délka zvedacích řetězů nebo lan musí být dimenzována tak, aby úhel mezi zvedacími řetězy resp. lany nepřekročil 45. Nosná oka umístěná na motoru, pomocném nebo předřazeném motoru převodovky nesmí být použita pro dopravu! (Æ následující vyobrazení)! 52086AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 11

12 2 Bezpečnostní pokyny Doprava průmyslových převodovek 52112AXX Používat je možné pouze nezbytné, vhodné a dostatečně dimenzované dopravní pomůcky. Před uváděním do provozu odstraňte eventuální dopravní zajištění. Doprava průmyslových převodovek MCs motoradapterem Průmyslové převodovky konstrukční řady MC.P.. / MC.R.. ms motoradapterem (Æ následující obrázek) smí být dopravovány pouze pomocí zvedacích lan / řetězů [2] nebo zvedacích pásů [1] v úhlu 90 (svisle) až 70. [1] [2] [1] [2] < AXX 12 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

13 90 90 Bezpečnostní pokyny Doprava průmyslových převodovek 2 Doprava průmyslových převodovek MCna základovém rámu Průmyslové převodovky konstrukční řady MC.. na základovém rámu (Æ následující obrázek) smí být dopravovány pomocí pouze svisle napnutých zvedacích lan [1] nebo řetězů (úhel 90 vůči základovému rámu): [1] [1] 51376AXX Doprava průmyslových převodovek MCna rámu motoru Průmyslové převodovky konstrukční řady MC.. na rámu motoru (Æ následující obrázek) smí být dopravovány pouze pomocí zvedacích pásů [1] a zvedacích lan [2] v úhlu 90 (svisle) až 70. [1] [2] [1] [2] < AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 13

14 90 2 Bezpečnostní pokyny Doprava průmyslových převodovek Doprava průmyslových převodovek MCs pohonem pomocí klínových řemenů Průmyslové převodovky konstrukční řady MC..s pohonem pomocí klínových řemenů smí být dopravovány pouze pomocí zvedacích pásů [1] a zvedacích lan [2] v úhlu 90 (vertikálně). Nosná oka na motoru nesmí být k dopravě použita. [1] [1] 90 [2] [1] [1] [2] 52111AXX 14 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

15 Bezpečnostní pokyny Ochrana proti korozi, ochrana povrchu Ochrana proti korozi, ochrana povrchu Informace uváděné v této kapitole platí pouze pro průmyslové převodovky řady MC.. montované pro Evropu. Pro jiné regiony budou případně používány jiné nátěrové systémy. Tuto záležitost pak projednejte s montážním závodem SEWEURODRIVE pro průmyslové převodovky MC.. přímo na místě. Úvod Protikorozní ochrana a ochrana povrchu převodovek je tvořena třemi podstatnými součástmi: 1. Nátěr standardní nátěr K7 E160/2 vysoce odolný nátěr K7 E260/3 optional 2. Protikorozní ochrana převodovky je realizována pomocí vnitřní ochrany a vnější ochrany 3. Balení převodovky standardní balení (paleta) dřevěná bedna zámořské balení Standardní nátěrový systém K7 E160/2 Nátěr podle TEKNOS EPOXY SYSTEM K7 na základě barevného nátěru epoxidovou pryskyřicí TEKNOPLAST HS 150. Dvouvrstvý nátěrový systém K7 E 160/2 TloušÏka epoxidový základ 60 µm Teknoplast HS µm Celková tloušïka 160 µm Barevný odstín: RAL 7031, modrošedá Ochranné zakrytování Pro nátěr ochranného zakrytování se použije epoxidový práškový nátěr (EP). Síla vrstvy: 65 µm Barevný odstín: TM 1310 PK, varovné nápisy žlutě Vysoce odolný nátěrový systém K7 E 260/3 Nátěr podle TEKNOS EPOXY SYSTEM K7 na základě barevného nátěru epoxidovou pryskyřicí TEKNOPLAST HS 150. Třívrstvý systém, E 260/3 TloušÏka epoxidový základ 60 µm Teknoplast HS 150 2x100 µm Celková tloušïka 260 µm Barevné odstíny na zvláštní požadavek Jiné barevné odstíny je možné obdržet na základě zvláštní poptávky. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 15

16 2 Bezpečnostní pokyny Ochrana proti korozi, ochrana povrchu Použití nátěrového systému Zatížení život. prostředí Typické podmínky okolního prostředí Žádné Nízké Střední Vysoké Velmi vysoké Nevyhřívané budovy, ve kterých může docházet ke kondenzaci. Atmosféry s velmi malým znečištěním. Většinou venkovské oblasti. Výrobní prostory s vysokou vlhkostí a malým znečištěním vzduchu. Městská a průmyslová atmosféra, mírné znečištění vdůsledku působení oxidu siřičitého. Pobřežní oblasti s malým zatížením solí. Průmyslové oblasti a pobřežní oblasti s mírným zatížením solí. Chemická zařízení Budovy nebo oblasti s téměř stálou kondenzací a se silným znečištěním. Průmyslové oblasti s vysokou vlhkostí vzduchu a s agresivní atmosférou. Montáž Uvnitř Uvnitř Uvnitř nebo volně Uvnitř nebo volně Uvnitř nebo volně Relativní vlhkost < 90 % do 95 % do 100 % do 100 % do 100 % Doporučený nátěrový systém Standardní nátěrový systém K7 E160/2 Standardní nátěrový systém K7 E160/2 Standardní nátěrový systém K7 E160/2 Vysoce odolný nátěrový systém K7 E260/3 Nutná dohoda s SEWEURODRIVE Podmínky pro skladování a dopravu Průmyslové převodovky konstrukční řady MC jsou dodávány bez olejové náplně. Podle doby skladování a podle podmínek prostředí skladování jsou nezbytné různé systémy ochrany: Doba skladování: do měsíců VNĚJŠÍ, zastřešené Podmínky skladování Protikorozní ochrana převodovky VNITŘNÍ, vyhřívané (0 +20 C) Skladování na moři VOLNĚ, zastřešené Skladování na moři VNITŘNÍ Podmínky dopravy Balení převodovky Pozemní doprava Zámořská doprava 6 Standardní ochrana Standardní ochrana Nutná dohoda s SEWEURODRIVE Dlouhodobá ochrana Standardní balení zámořské balení 12 Nutná dohoda s SEWEURODRIVE Standardní ochrana Nutná dohoda s SEWEURODRIVE Dlouhodobá ochrana Standardní balení zámořské balení 24 Dlouhodobá ochrana Nutná dohoda s SEWEURODRIVE Nutná dohoda s SEWEURODRIVE Dlouhodobá ochrana Standardní balení zámořské balení 36 Nutná dohoda s SEWEURODRIVE Dlouhodobá ochrana Nutná dohoda s SEWEURODRIVE Dlouhodobá ochrana Standardní balení zámořské balení Standardní ochrana pro vnitřní prostředí Převodovky jsou podrobovány zkušebnímu běhu za použití ochranného oleje. Před expedicí je u SEWEURODRIVE tento ochranný olej vypuštěn. Vrstva ochranného oleje, která zůstává na vnitřních částech, slouží jako základní ochrana. Standardní ochrana pro vnější prostředí Olejová těsnění a povrch těsnění musí být chráněn vhodným tukem. Nelakované povrchy (včetně náhradních dílů) musí být opatřeny ochranným nátěrem. Než budete na takové povrchy montovat jiné součásti, odstraňte tuto ochrannou vrstvu pomocí rozpouštědla. Malé náhradní díly a volně dodávané díly, jako např. šrouby, matice atd., jsou dodávány v sáčcích z umělé hmoty chránících proti korozi (sáčky s protikorozní ochranou VCI). 16 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

17 Bezpečnostní pokyny Ochrana proti korozi, ochrana povrchu 2 Balení pro standardní ochranu Otvory se závity a zaslepovací otvory jsou uzavřeny zátkami z umělé hmoty. Odvzdušňovací šrouby (položka Æ kapitola "Konstrukční tvary") jsou namontovány již z výroby. Používá se standardní balení: Převodovka je upevněna na paletě a je dodávána bez zakrytování AXX Pokud bude převodovka skladována déle než 6 měsíců, měl by být ochranný povlak na nelakovaných plochách i nátěr pravidelně kontrolován. V případě potřeby musí být místa, kde ochranná vrstva byla odstraněna, opatřena novou ochrannou vrstvou nebo nátěrem. Výstupní hřídelí je třeba otočit nejméně o jednu otáčku, aby se změnila poloha valivých tělísek v ložiscích vstupní i výstupní hřídele. Tento postup je nutno opakovat každých šest měsíců až do doby zprovoznění. Dlouhodobá ochrana vnitřku Ochrana vnitřního prostoru převodovky navíc k "standardní ochraně": Přes otvor pro plnění oleje se do vnitřního prostoru nastříká rozpouštědlo s inhibitorem působícím v plynné fázi. Odvzdušňovací šroub se nahradí uzavíracím šroubem (před uvedením do provozu se opět uzavírací šroub musí nahradit odvzdušňovacím šroubem. Odvzdušňovací šroub se musí zvlášï připevnit k převodovce). Při otevření převodovky se v blízkosti nesmí vyskytovat otevřený oheň, zdroj jisker nebo horké předměty. Páry rozpouštědla by se mohly vznítit. Proveďte potřebná opatření k tomu, aby personál byl chráněn před vdechováním par rozpouštědel. Zajistěte, aby bezpodmínečně byla vyloučena přítomnost otevřeného ohně jak během použití tak během odvětrání rozpouštědel. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 17

18 2 Bezpečnostní pokyny Ochrana proti korozi, ochrana povrchu Dlouhodobá ochrana vnějšku Těsnicí kroužky hřídelí a ostatní těsnicí plochy je nutno chránit vhodným tukem. Nelakované povrchy (včetně náhradních dílů) musí být opatřeny ochranným nátěrem. Než budete na takové povrchy montovat jiné součásti, odstraňte tuto ochrannou vrstvu pomocí rozpouštědla. Malé náhradní díly a volně dodávané díly, jako např. šrouby, matice atd., jsou dodávány v sáčcích z umělé hmoty chránících proti korozi (sáčky s protikorozní ochranou VCI). Otvory se závity a zaslepovací otvory jsou uzavřeny zátkami z umělé hmoty. Odvzdušňovací šrouby (položka Æ kapitola "Konstrukční tvary") jsou namontovány již z výroby. Dlouhodobá ochrana / balení Použije se zámořská forma balení: Převodovka se zabalí do bedny zámořského provedení a dodává se na paletě AXX Pokud bude převodovka skladována déle než 6 měsíců, měl by být ochranný povlak na nelakovaných plochách i nátěr pravidelně kontrolován. V případě potřeby musí být místa, kde ochranná vrstva byla odstraněna, opatřena novou ochrannou vrstvou nebo nátěrem. Výstupní hřídelí je třeba otočit nejméně o jednu otáčku, aby se změnila poloha valivých tělísek v ložiscích vstupní i výstupní hřídele. Tento postup je nutno opakovat každých šest měsíců až do doby zprovoznění. Tato dlouhodobá ochrana vnitřku převodovky pomocí rozpouštědla s inhibitorem koroze v plynné fázi musí být každých 24 / 36 měsíců, a to až do uvedení do provozu, pravidelně obnovována (podle tabulky "Podmínky pro skladování a dopravu"). Alternativní balení Alternativně může být převodovka dodávána také v dřevěné bedně se standardní ochranou převodovky. 18 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

19 Bezpečnostní pokyny Bezpečnostní pokyny pro použití v místech s nebezpečím výbuchu Bezpečnostní pokyny pro použití v místech s nebezpečím výbuchu Výbušné směsi plynů nebo určité koncentrace prachu ve spojení s horkými a pohyblivými díly a díly pod napětím v elektrických strojích mohou způsobovat těžká až smrtelná zranění. Montáž, připojení, uvádění do provozu a rovněž práce při údržbě a opravách převodovek resp. motorů převodovek a dalších elektrických dílů příslušenství smí provádět pouze kvalifikovaný personál, a to se zřetelem na tento návod varovné a bezpečnostní štítky na převodovce resp. motoru převodovky všechny další projekční podklady patřící k pohonu, návody uvádění do provozu a schémata ustanovení a požadavky specifické pro dané zařízení aktuálně platné národní nebo regionální předpisy, ochrana proti výbuchu, bezpečnost práce, zabraňování úrazům Použití, které je v souladu surčením Převodovky a jejich pohonné motory jsou určeny pro řemeslná a průmyslová zařízení a smí být používána pouze v souladu s údaji uvedenými v technické dokumentaci SEW EURODRIVE a s údaji na typovém štítku. Převodovky vyhovují platným normá,m apředpisům a splňují požadavky směrnice 94/9/EWG. Motor pohonu připojený k převodovce smí být provozován jedině za podmínek, které jsou popsány v kapitole "Uvedení převodovek v prostředí s nebezpečím výbuchu do provozu". Motor připojenýna převodovku smí být provozován na pouze jediném měniči frekvence, jestliže budou dodrženy údaje na typovém štítku převodovky! Motor, který je s převodovkou spojen adapterem nebo řemenem, smí být v provozu jen tehdy, jestliže údaje na typovém štítku převodovky jsou dodrženy! Dbejte na to, aby se v bezprostřední blízkosti nenacházely žádné leptavé chemikálie, které by mohly poškodit laky a těsnění! Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 19

20 2 Bezpečnostní pokyny Seznamy kontrol 2.7 Seznamy kontrol Před uvedením do provozu Tento seznam kontrol zahrnuje přehled všech bodů, které před uvedením do provozu musí být na převodovce pro použití v prostorách s nebezpečím výbuchu provedeny v souladu se směrnicí 94/9/EC. Následující věci musí být před uvedením převodovky pro prostor s nebezpečím výbuchu zkontrolovány. Dodávku ihned po příjmu zkontrolujte na případná poškození vzniklá dopravou. Taková poškození ihned sdělte dopravnímu podniku. Uvádění do provozu se v takovém případě musí vyloučit. Před uváděním do provozu odstraňte eventuální dopravní zajištění. Souhlasí údaje na typovém štítku pohonu se skutečnostmi na místě provozu s nebezpečím výbuchu: skupina výrobku kategorie ochrany proti výbuchu zóna ochrany proti výbuchu teplotní třída maximální teplota povrchu Informace k tomu viz kap a 4.10 Byla provedena opatření k zajištění toho, že při montáži převodovky nebudou přítomny výbušná atmosféra, oleje, kyseliny, plyny nebo nebezpečná záření? 4.2 Odpovídá teplota prostředí (v souladu s tabulkou maziv) zadáním? 10 Byla provedena opatření k zajištění toho, že převodovka bude dostatečně větraná a že nebude příliš zahřívána nějakým vnějším zdrojem tepla (např. spojkami)? Chladný vzduch nesmí překročit teplotu 40 C. 4.3 a 4.10 Odpovídá poloha montáže zadání na typovém štítku převodovky? Dodržujte následující: Předtím než změníte polohu montáže, obraïte se na SEWEURODRIVE. V opačném 4.3 případě může povolení ATEX být neplatné! Odpovídá stav oleje pro tuto polohu montáže údajům na typovém štítku převodovky? 4.3 Máte volný přístup ke všem šroubům kontroly hladiny oleje, výpustním šroubům oleje a odvzdušňovacím šroubům a ventilům? 4.3 Mají všechny zamontované součásti náhonu i vývodu povolení ATEX? 4 a 5 Byla provedena opatření k zajištění toho, aby hodnoty uvedené na typovém štítku převodovky nebyly překročeny? 5 Při montáži převodovek s dutou hřídelí a smršïovacím kotoučem: Byl kryt namontován podle předpisu? 4.6 a 4.7 Při montáži motoru na hřídel pohonu s použitím pohonu pomocí klínových řemenů: Má řemen dostatečný odpor tlumení (< 10 9 Ω) mezi poháněcí hřídelí a hřídelí motoru? Před namontováním ochranného krytu: Má výrobce krytu provedenou analýzu rizik, aby prokázal, že 5.7 nemohou vznikat žádné zdroje zapálení (např. tvoření jisker při broušení)? (Jestliže tomu tak není, je nutno použít kryt od SEWEURODRIVE) Pro motory provozované v síti: Zajistěte, aby údaje na typovém štítku převodovky souhlasily se skutečnými podmínkami na místě práce převodovky. 5 Během uvádění do provozu Tento seznam kontrol zahrnuje přehled všech bodů, které během uvádění do provozu musí být na převodovce pro použití v prostorách s nebezpečím výbuchu provedeny v souladu se směrnicí 94/9/EC. Následující věci musí být během uvádění převodovky pro prostor s nebezpečím výbuchu kontrolovány. Kontrolovat Kontrolovat Informace k tomu viz kap. Změřte teplotu povrchu po cca 6 hodinách. Teplota povrchu se nesmí od teploty okolí odchylovat více než o 70 K. Pohon ihned vypněte a obraïte se na SEWEURODRIVE s hodnotou > 70 K! 5.4 Změřte teplotu oleje. K naměřené hodnotě přičtěte 10 K. Intervaly pro výměnu oleje založte na této teplotě Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

21 Sestava převodovky Principielní sestava průmyslové převodovky konstrukční řady MC..P Sestava převodovky Následující vyobrazení slouží pouze jako pomůcka pro přiřazení k seznamům jednotlivých dílů. Podle velikosti a druhu provedení jsou možné odchylky! 3.1 Principielní sestava průmyslové převodovky konstrukční řady MC..P.. [070] [010] [199] [110] [195] [180] [725] [299] [210] [295] [243] [025] [015] [195] [110] [131] [100] [210] [295] [242] [130] [231] [201] [725] [331] [301] [395] [310] [342] [399] [443] [495 ] [410] [040] [434] [495] [340] [480] [310] [438] [395] [401] [430] [411] [001] MC2P.. [075] [342] 51718AXX [001] Skříň převodovky [131] Zalícované pero [299] Kolo [410] Ložisko [010] Kryt ložiska [180] Těsnění hřídele [301] Pastorková hřídel [411] Valivé ložisko [015] Kryt ložiska [195] Přesná podložka [310] Ložisko [430] Zalícované pero [025] Kryt ložiska [199] Koncové kolo [331] Zalícované pero [434] Kryt [040] Kryt ložiska [201] Pastorkový hřídel [340] Distanční trubka [438] Vložka [070] Víko převodovky [210] Ložisko [342] Distanční trubka [443] Distanční vložka [075] Montážní víko [231] Zalícované pero [395] Přesná podložka [480] Těsnění hřídele [100] Vývodová/výstupní hřídel [242] Distanční trubka [399] Kolo [495] Přesná podložka [110] Ložisko [243] Distanční trubka [401] Vstupní/pohonná hřídel [725] Šroub [130] Zalícované pero [295] Přesná podložka Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 21

22 3 Sestava převodovky Principielní sestava průmyslové převodovky konstrukční řady MC..R Principielní sestava průmyslové převodovky konstrukční řady MC..R.. [070] [010] [199] [110] [195] [180] [131] [100] [015] [195] [110] [725] [299] [210] [243] [295] [210] [295] [242] [231] [201] [331] [725] [301] [341] [399] [340] [430] [410] [395] [310] [495] [342] [25] [001] [401] [310] [395] [422] [025] [342] [080] [423] [480] [040] [411] [470] [436] 51399AXX [001] Skříň převodovky [131] Zalícované pero [299] Kolo [410] Ložisko [010] Kryt ložiska [180] Těsnění hřídele [301] Pastorková hřídel [411] Ložisko [015] Kryt ložiska [195] Přesná podložka [310] Ložisko [422] Pouzdro ložiska [025] Kryt ložiska [199] Koncové kolo [331] Zalícované pero [423] Pouzdro ložiska [040] Kryt [201] Pastorková hřídel [340] Distanční trubka [430] Zalícované pero [070] Víko převodovky [210] Ložisko [341] Distanční trubka [436] Vymezení ložiska [080] Kryt ložiska [231] Zalícované pero [342] Distanční trubka [470] Dotahovací matice [100] Vývodová/výstupní hřídel [242] Distanční trubka [395] Přesná podložka [480] Těsnění hřídele [110] Ložisko [243] Distanční trubka [399] Kuželové kolo [495] Přesná podložka [130] Zalícované pero [295] Přesná podložka [401] Hřídel s kuželovým pastorkem [725] Šroub 22 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

23 Sestava převodovky Typové označení, typové štítky Typové označení, typové štítky Příklad typového označení MC 2 R L S F 05 Konstrukční velikost: Upevnění převodovky: F = patkové upevnění T = vzpěra krouticího momentu Provedení výstupní/vývodové hřídele (LSS): S = plná hřídel H = dutá hřídel (zalícované pero nebo stahovací kotouč) Konstrukční provedení: L = vodorovné V = svislé E = stojaté Provedení převodovky: R = převod s kuželovým a čelním soukolím P = převod s čelním soukolím Počet převodových stupňů: 2 = 2stupňový 3 = 3stupňový Konstrukční řada průmyslových převodovek Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 23

24 3 Sestava převodovky Typové označení, typové štítky Příklad: Typový štítek průmyslové převodovky konstrukční řady MC, SEWEURODRIVE SEWEURODRIVE Type Nr. 1 PK1 MC3RLSF [kw] norm. min. max Bruchsal / Germany Nr. 2 i FS K3463 MK2 n1 n2 [knm] [1/min] [1/min] FR1 FR2 FA1 [kn] [kn] [kn] Operation instructione have to be observed! FA2 [kn] 0 Made in SEW Finland Mass [kg] 219 Qty of greasing points 2 Fans 0 II3GD c, k T4/120 C IP65 Lubricant Synthetic Oil ISO VG 460 EPPAO 7 ltr. Year 2003 IM: M1 F1 // TU = 0 40 C // FSA GmbH EUCode : Provedení Typové označení Č. 1 Výrobní číslo 1 Č. 2 Výrobní číslo 2 P K1 [kw] Síla pohonu převodovky M K2 [knm] Síla výstupu převodovky n 1 [1/min] Otáčky pohonu (na vstupu) (HSS) n 2 [1/min] Otáčky vývodu (na výstupu) (LSS) norm. Normální provozní bod min. Provozní bod při minimálních otáčkách max Provozní bod při maximálních otáčkách i Přesný převodový poměr F S Provozní faktor F R1 [kn] Skutečná příčná síla na hřídeli na vstupu F R2 [kn] Skutečná příčná síla na vývodové hřídeli F A1 [kn] Skutečná axiální síla na hřídeli na vstupu F A2 [kn] Skutečná axiální zátěž na hřídeli na výstupu Váha [kg] Váha převodovky Počet mazacích míst: Počet míst pro domazávání Ventilátor Počet instalovaných ventilátorů Mazivo Druh oleje a viskozitní třída / množství oleje Rok Rok výroby IM TU Konstrukční provedení: Varianty provedení skříně a montážní plochy Přípustné teploty okolí 56625AXX 24 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

25 Sestava převodovky Konstrukční tvary Konstrukční tvary Konstrukční tvar a v důsledku toho provedení převodovky konstrukční řady MC.. je jednoznačně definováno následujícími znaky: montážní plocha (F1...F6) Æ kapitola 3.5 poloha skříně (M1...M6) Æ kapitola 3.6 Navíc musí být ještě definována poloha hřídele (0...4) Æ kapitola 3.7. Provedení převodovky "vodorovná vývodová hřídel (L)", "svislá vývodová hřídel (V)" a "stojaté provedení (E)" souvisí s polohou skříně. 3.5 Montážní plocha Definice Montážní plocha je definována jako plocha/plochy patkové nebo přírubové převodovky, která je montována na zákazníkův stroj. Označení Definováno je celkem šest různých montážních ploch (označení "F1" až "F6"): F4 F1 F2 F5 F6 F AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 25

26 3 Sestava převodovky Poloha skříně M1...M6 3.6 Poloha skříně M1...M6 Poloha skříně je definována jako poloha skříně v prostoru a označuje se jako M1...M6. Každá poloha skříně odpovídá určitému provedení převodovky (L, V, E) provedení standardní montážní plochy (F1...F6) Poloha skříně se zvlášï definuje pro převodovku s čelními koly MC.P.. převodovku s kuželovým a čelním soukolím MC.R.. Pokud není uvedeno jinak, platí jako standard následující závislost provedení převodovky a poloha skříně a montážní plocha (pro patkovou převodovku): Standardní přiřazení provedení převodovky a polohy skříně MC..PL: M1, F1 MC..PV: M5, F3 MC..PE: M4, F6 MC..RL: M1, F1 MC..RV: M5, F3 MC..RE: M4, F6 U převodovek s montážní přírubou na vývodové hřídeli závisí standardní poloha příruby na poloze vývodové hřídele, jestliže není uvedeno jinak: poloha hřídele 3 Æ montážní příruba vývodové hřídele F3 poloha hřídele 4 Æ montážní příruba vývodové hřídele F4 26 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

27 Sestava převodovky Poloha skříně M1...M6 3 Poloha skříně a standardní montážní plochy F3 M4 MC..PE 2 M6 MC..PV F1 4 M1 MC..PL M2 MC..PE F6 3 4 F3 2 M4 MC..PE M6 MC..PV M1 MC..PL F3 4 2 M2 MC..PE F F6 2 F M3 MC..PL 3 1 F3 M5 MC..PV 3 F3 2 4 M3 MC..PL 1 3 F3 F3 3 M5 MC..PV 1 M6 MC..RV F3 0 4 M1 MC..RL 0 3 F1 F6 4 M2 MC..RE 3 F3 M6 MC..RV M1 MC..RL 3 0 F3 4 M2 MC..RE M4 MC..RE F3 0 0 M4 MC..RE F F6 3 M5 MC..RV F1 4 3 M3 MC..RL 3 F3 4 M3 MC..RL 0 3 F3 3 F3 M5 MC..RV Šedě vyznačené převodovky jsou standardní provedení. Jiné montážní plochy jsou možné, ovšem ve spojení s určitými polohami skříně. Upozorňujeme, dbejte na výkres specifický pro Vaši zakázku. Poloha skříně a/nebo montážní plochy se nesmí odchylovat od objednávky. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 27

28 3 Sestava převodovky Polohy hřídelí 3.7 Polohy hřídelí Polohy hřídelí (0, 1, 2, 3, 4) zobrazené na následujících obrázcích a závislosti směru otáčení platí pouze pro výstupní hřídele zobrazených poloh výstupních hřídelí (LSS) v provedení s plnými nebo dutými hřídelemi. U jiných poloh hřídelí nebo u převodovek s blokováním zpětného pohybu projednejte záležitost s SEWEURODRIVE. Možné jsou následující polohy hřídelí (0, 1, 2, 3, 4): Polohy hřídelí MC.P.S.. Poloha skříně M1 M5 M4 Provedení převodovky Vodorovná vývodová hřídel (L) Svislá vývodová hřídel (V) Stojaté provedení (E) Polohy hřídelí MC.P.H.. Poloha skříně M1 M5 M4 Provedení převodovky Vodorovná vývodová hřídel (L) Svislá vývodová hřídel (V) Stojaté provedení (E) Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

29 Sestava převodovky Polohy hřídelí 3 Polohy hřídelí MC.R.S.. Poloha skříně M1 M5 M4 Provedení převodovky Vodorovná vývodová hřídel (L) Svislá vývodová hřídel (V) Stojaté provedení (E) Polohy hřídelí MC.R.H.. Poloha skříně M1 M5 M4 Provedení převodovky Vodorovná vývodová hřídel (L) Svislá vývodová hřídel (V) Stojaté provedení (E) Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 29

30 3 Sestava převodovky Směr otáčení 3.8 Směr otáčení Směry otáčení Směry otáčení vývodové hřídele (LSS) jsou definovány následovně: Směr otáčení MC.P.S.. MC.R.S.. Provedení převodovky MC.P.H.. MC.R.H.. Chod vpravo (CW) 52036AXX 51383AXX Chod vlevo (CCW) 52037AXX 51386AXX Polohy hřídelí a závislosti směru otáčení MC2P.. Na následujících obrázcích jsou uvedeny polohy hřídelí a závislosti směru otáčení pro průmyslové převodovky konstrukční řady MC2P.. 2stupňová CCW CW CCW CW CW CW CCW CCW 51391AXX CW CCW 23 CW CW CCW CCW 13 CW CCW 51392AXX 30 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

31 Sestava převodovky Směr otáčení 3 Polohy hřídelí a závislosti směru otáčení MC3P.. Na následujících obrázcích jsou uvedeny polohy hřídelí a závislosti směru otáčení pro průmyslové převodovky konstrukční řady MC3P.. CW 14 CCW CCW 3stupňová CW 24 CCW CW CW CCW 52038AXX CW CCW 23 CCW 13 CW CCW CW CCW CW 52039AXX Polohy hřídelí a závislosti směru otáčení MC.R.. bez blokování zpětného chodu Na následujících obrázcích jsou uvedeny polohy hřídelí a závislosti směru otáčení pro průmyslové převodovky konstrukční řady MC.R.. ve dvoustupňovém a trojstupňovém provedení bez blokování zpětného chodu. 2 a 3stupňové 04 CW CW CCW CW CCW CCW CW CCW 51389AXX CCW 03 CCW CW CW CCW CW CCW CW 51390AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 31

32 3 Sestava převodovky Směr otáčení Polohy hřídelí a závislosti směru otáčení MC2RS.. / MC2RH.. S drážkou pro zalícované pero a s blokováním zpětného chodu Následující obrázky ukazují polohy hřídelí a závislosti směru otáčení pro dvojstupňové převodovky s blokováním zpětného chodu MC.RS.. a MC.RH.. s drážkou zalícovaného pera. CW CCW 2stupňová 04 CW CCW CW CW CCW CCW 55950AXX CCW 03 CCW CW CW CCW CW CCW CW 55951AXX Je možný pouze jeden směr otáčení. Toto musí být uvedeno v objednávce. Přípustný směr otáčení je vyznačen na skříni převodovky. Polohy hřídelí a závislosti směru otáčení MC2RH.. Převodovka SD se smršïovacím kotoučem asblokováním zpětného pohybu Následující obrázky ukazují polohy hřídelí a závislosti směru otáčení pro dvojstupňové převodovky s blokováním zpětného chodu MC.RS.. a se smršïov acím kotoučem. CCW 04 CW 2stupňová CCW 03 CW 55952AXX CCW CW CW CCW 55953AXX Je možný pouze jeden směr otáčení. Toto musí být uvedeno v objednávce. Přípustný směr otáčení je vyznačen na skříni převodovky. 32 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

33 Sestava převodovky Směr otáčení 3 Polohy hřídelí a závislosti směru otáčení MC3R.. s blokováním zpětného chodu na straně pracovního stroje. Následující obrázky ukazují polohy hřídelí a závislosti směru otáčení pro trojstupňové převodovky s blokováním zpětného chodu MC.3R.. CCW CW CCW CW 3stupňová 04 CCW CW CCW CW 55954AXX 03 CCW CW CW CCW CW CW CCW CCW 55956AXX Je možný pouze jeden směr otáčení. Toto musí být uvedeno v objednávce. Přípustný směr otáčení je vyznačen na skříni převodovky. Polohy hřídelí a závislosti směru otáčení MC3R.. Blokování zpětného pohybu proti pracovnímu stroji Následující obrázky ukazují polohy hřídelí a závislosti směru otáčení pro převodovky s blokováním zpětného chodu MC3R. CW 3stupňová 04 CW CCW CCW CW CW CCW CCW 55957AXX CCW 03 CCW CW CW CCW CW CCW CW 55958AXX Je možný pouze jeden směr otáčení. Toto musí být uvedeno v objednávce. Přípustný směr otáčení je vyznačen na skříni převodovky. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 33

34 3 Sestava převodovky Mazání průmyslových převodovek 3.9 Mazání průmyslových převodovek U průmyslových převodovek konstrukční řady MC se v závislosti na konstrukčním provedení používá "mazání broděním" nebo "mazání v lázni". Mazání broděním Mazání broděním se standardně používá pro průmyslové převodovky konstrukční řady MC.. ve vodorovném provedení (typové označení MC..L..). Při mazání broděním je hladina oleje nízká. Ozubení a ložiska jsou mazány rozvířeným olejem. Mazání v lázni Mazání v lázni se používá pro průmyslové převodovky konstrukční řady MC.. ve svislém (typové označení MC..V..) a ve stojatém proveden (typové označení MC..E..). Při mazání v lázni je hladina oleje tak vysoká, že ozubení a ložiska jsou kompletně ponořená do maziva. U průmyslových převodovek konstrukčních řad M.PV.. a M.RV.. a MC.RE.. s mazáním v lázni se používají vždy vyrovnávací nádrže na olej. Jestliže se převodovka za provozu ohřeje, slouží vyrovnávací nádrž oleje jako prostor pro teplotní roztažení oleje. Nezávisle na tvaru při ustavení na volném prostranství a za velmi vlhkých podmínek okolí se používají olejové vyrovnávací nádrže z oceli. Tato nádrž může být použita jak pro plné tak i duté provedení hřídelí. Olej v převodovce je membránou v olejové vyrovnávací nádobě izolován od vlhkého vnějšího vzduchu. To zajišïuje, že se do převodovky nemůže dostat žádná vlhkost. Použité symboly Následující tabulka ukazuje symboly použité v následujících vyobrazeních a jejich význam. Symbol Význam Odvzdušňovací šroub Inspekční otvor Měrka/Tyčinka k měření stavu oleje Šroub výpusti oleje Šroub k plnění oleje Průzorové okénko oleje Šroub k vypouštění vzduchu 34 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

35 Sestava převodovky Mazání průmyslových převodovek 3 Mazání v lázni ustojatého provedení Vyronávací nádrž oleje z oceli [6] se používá pro průmyslové převodovky konstrukční řady MC.. ve stojatém provedení (typové označení MC.PE.. nebo MC..RE..). [2] [1] [6] [5] [4] [3] 51586AXX [1] Odvzdušňovací trubka [4] Průzorové okénko oleje [2] Tyčinka k měření stavu oleje [5] Šroub k vypouštění vzduchu [3] Šroub výpusti oleje [6] Vyrovnávací nádrž oleje z oceli Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 35

36 3 Sestava převodovky Mazání průmyslových převodovek Mazání v lázni ve svislé poloze montáže Vyrovnávací nádrž oleje z oceli [6] se používá pro průmyslové převodovky konstrukční řady MC.. ve svislé poloze (typové označení MC.PV.. / MC.RV..) se nachází na straně montážního víka. [2] [6] [4] [1] [5] [3] 51588AXX [1] Odvzdušňovací trubka [4] Průzorové okénko oleje [2] Tyčinka k měření stavu oleje [5] Šroub k vypouštění vzduchu [3] Šroub výpusti oleje [6] Vyrovnávací nádrž oleje z oceli Za suchých podmínek okolí se používá vyrovnávací nádrž oleje ze šedé litiny [1]. Používá se pouze u svislého konstrukčního řešení a se směrem dolů nasměrovanou plnou vývodovou hřídelí (typové označení MC.PVSF.. nebo MC.RVSF..). [2] [3] [1] [4] 51589AXX [1] Vyrovnávací nádrž oleje ze šedé litiny [3] Tyčinka k měření stavu oleje [2] Odvzdušňovací šroub [4] Šroub výpusti oleje 36 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

37 Sestava převodovky Mazání průmyslových převodovek 3 Tlakové mazání V závislosti na konstrukčním řešení je možné pro konkrétní zakázku jako způsob mazání provést tlakové mazání. Při tlakovém mazání je hladina oleje nízká. Ozubení a ložiska, která nejsou ponořená do lázně s olejem, se u konstrukčních velikostí 04 až 09 mažou pomocí čerpadla (Æ viz kapitola "Čerpadlo na konci hřídele") nebo u konstrukčních velikostí 02 až 09 pomocí motorového čerpadla (Æ viz kapitola "Motorové čerpadlo"). Mazání způsobem "Tlakové mazání" se používá tehdy, když: mazání v lázni u vodorovného a svislého tvaru nenín žádoucí při velmi vysokých otáčkách na přívodu jestliže je potřebné chlazení převodovky externím výměníkem Olej/voda (Æ kapitola "Chladicí zařízení olej/voda") nebo chladicí zařízení olej/vzduch (Æ kapitola "Chladicí zařízení olej/vzduch"). Další provedení náležící k vyrovnávání hladiny oleje najdedte v kapitole "Konstrukční tvary". Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 37

38 4 Mechanická instalace Potřebné nástroje a pomůcky 4 Mechanická instalace 4.1 Potřebné nástroje a pomůcky V rozsahu dodávky nejsou zahrnuty: sada klíčů na šrouby momentový klíč (u smršïovacích kotoučů) nástavba na motoradapter dotahovací přípravek eventuelní vyrovnávací prvky (podložky, distanční kroužky) upevňovací materiál pro vstupní / vývodové prvky kluzné prostředky (např. NOCO Fluid od SEWEURODRIVE) Pro převodovky s dutými hřídelemi (Æ kapitola "Montáž/demontáž převodovky s dutými hřídelemi a se spojením zalícovaným perem"): tyč se závitem, matice (DIN 934), upevňovací šroub, odtlačný šroub Díly namontujte podle obrázků převodovky uvedených v kapitole "Základ převodovky". Tolerance při provádění montážních prací Konce hřídelí Tolerance průměru podle DIN 748 ISO k6 u plných hřídelí s á Â 50 mm ISO m6 u plných hřídelí s á > 50 mm ISO H7 u dutých hřídelí se stahovacím kotoučem ISO H8 u dutých hřídelí s drážkou zalícovaného pera centrovací otvor podle DIN 332, tvar DS.. Příruby Centrování okrajů tolerance: ISO js7 / H8 4.2 Předpoklady pro montáž Dávejte pozor na to, aby: Pohon nebyl během dopravy a skladování poškozen. Zajistěte, aby byly splněny následující požadavky: Teplota okolí musí odpovídat údajům na typovém štítku. Montáž pohonů se nesmí provádět za následujících podmínek okolního prostředí. oblast s nebezpečím výbuchu oleje kyseliny plyny páry záření Prostředky ochrany proti korozi, nečistoty a pod. důkladně odstraňte z vývodových hřídelí a z povrchu přírub. Používejte běžná rozpouštědla. Rozpouštědla nenechávejte proniknout až k těsnicím částem těsnicích kroužků hřídelí došlo by k poškození materiálu! Za agresivních podmínek okolního prostředí chraňte těsnicí kroužky hřídelí na straně vývodu před opotřebením. 38 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

39 Mechanická instalace Ustavení převodovky Ustavení převodovky Bezpodmínečně dodržujte bezpečnostní pokyny uvedené v předchozích kapitolách! Montáž musí být prováděna odbornými pracovníky a vždy s nejvyšší pečlivostí. Škody vzniklé z důvodu neodborného provádění prací mají za důsledek vyloučení záruky. Převodovku smíte montovat pouze v uvedeném konstrukčním tvaru, a to na rovné, chvění tlumící a tuhé podkladové konstrukci. Nohy skříně a nástavbové příruby neupínat proti sobě navzájem! Práce na převodovce provádějte pouze tehdy, když je převodovka v klidu. Přitom zajistěte agregát pohonu proti nezamýšlenému zapnutí, např. zamknutím vypínače opatřeného klíčem nebo vytažením pojistek z přívodu proudu. Na místo zapínání umístěte štítek s pokynem, ze kterého vyplývá, že na převodovce se právě pracuje. Kontrolní a výpustní šrouby oleje a rovněž odvzdušňovací ventily musí být volně přístupné! Při nebezpečí vzniku elektrochemické koroze mezi převodovkou a pracovním strojem (při spojení různých kovů, např. ocelolitina / nerezocel) je nutno použít separační mezivrstvy z umělé hmoty (síla 2 3 mm)! Šrouby je rovněž třeba opatřit podložkami z umělé hmoty! Skříň je navíc třeba uzemnit. Před uvedením do provozu zkontrolujte olejovou náplň, zda je v souladu s daným konstrukčním tvarem (Æ údaje jsou uvedeny na typovém štítku a v kapitole 6.2)! Změna tvarů provedení je možná teprve po projednání s SEWEURODRIVE. Vopačném případě přestává platit povolení ATEX. Na celkovém pohonu neprovádějte žádné práce svařování. Nepoužívejte pohony jako ukostřovací bod pro svařování. Díly ozubení a ložiska se při provádění svařování mohou závažným způsobem poškodit. Zajistěte rotující části pohonu, jako jsou spojky, ozubená kola a řemenové převody vhodným ochranným přípravkem proti dotknutí. Při ustavení na volném prostranství není přípustné přímé osvětlení sluncem. Použijte vhodná ochranná zařízení, jako jsou např. zakrytování, přestřešení a podobně! Přitom je nutno zabránit nahromadění tepla. Pro použití ve vlhkých prostorách nebo ve volném prostředí se převodovky dodávají s vhodným lakováním. Eventuálně vzniklé poškození nátěru (např. na odvzdušňovacím ventilu) musí být neprodleně opraveny. Spojky potahujte pouze pomocí vytahovacího přípravku. Ustavení ve vlhkých prostorách nebo ve volném prostředí Pohony se dají získat se zvýšenou korozní ochranou nebo zvýšenou ochranou povrchu, aby bylo možné je provozovat také v oblastech s vysokým znečištěním životního prostředí nebo vysokou vlhkostí vzduchu. Každé poškozené místo v lakování je nutno opravit (např. na odvzdušňovacím ventilu). Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 39

40 4 Mechanická instalace Základ pod převodovkou 4.4 Základ pod převodovkou Základ pro převodovku v patkovém provedení Předpokladem pro rychlou a spolehlivou montáž převodovky je výběr správného typu základu a rovněž důkladné plánování, které zahrnuje odborné zhotovení půdorysu základu se všemi konstrukčními a rozměrovými údaji. SEWEURODRIVE doporučuje typy základů uvedené na následujících obrázcích. Eventuální vlastní konstrukce by měly být s typy uvedených základů technicky a kvalitativně rovnocenné. Aby se zabránilo škodlivým vibracím a kmitům, dbejte při montáži převodovky na ocelové konstrukci zejména na její dostatečnou tuhost. Základ musí být dimenzován podle váhy a točivého momentu při zohlednění sil působících na převodovku. Příklad 1 [1] [2] [3] [4] [5] [6] [7] [9] A Pol. "A" Æ část "Zalití základu" A 51403AXX [1] Šroub se šestihranou hlavou nebo kolíkový šroub [2] Šestihranná matice, pokud v [1] je použit kolíkový šroub nebo obrácený šroub [3] Vyrovnávací podložky (cca 3 mm prostoru pro vyrovnávací podložky) [4] Šestihranná matice [5] Základový špalík [6] Šestihranná matice [7] Šestihranná matice a základový šroub [9] Základová traverza 40 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

41 Mechanická instalace Základ pod převodovkou 4 Příklad 2 [1] [2] [3] [4] [5] [6] [7] [9] A Pol. "A" Æ část "Zalití základu" A 51406AXX [1] Šroub se šestihranou hlavou nebo kolíkový šroub [2] Šestihranná matice, pokud v [1] je použit kolíkový šroub nebo obrácený šroub [3] Vyrovnávací podložky (cca 3 mm prostoru pro vyrovnávací podložky) [4] Šestihranná matice [5] Základový špalík [6] Šestihranná matice [7] Šestihranná matice a základový šroub [9] Základová traverza Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 41

42 4 Mechanická instalace Základ pod převodovkou Příklad 3 40 mm 40 mm [1] [2] [3] [4] [5] [6] [7] [9] A [10] A [10] Pol. "A" Æ část "Zalití základu" 51413AXX [1] Šroub se šestihranou hlavou nebo kolíkový šroub [2] Šestihranná matice, pokud v [1] je použit kolíkový šroub nebo obrácený šroub [3] Vyrovnávací podložky (cca 3 mm prostoru pro vyrovnávací podložky) [4] Šestihranná matice [5] Základový špalík [6] Šestihranná matice [7] Šestihranná matice a základový šroub [9] Základová traverza [10]Čerpadlo na konci hřídele (zvláštní nabídka) Dodržte u typů převodovek MC.PV.. / MC.RV..: Montážní prostor mezi krytem ložiska a základem převodovky musí být nejméně 40 mm. Jestliže má být převodovka vybavena čerpadlem na konci hřídele [10], musí k tomu být prostor kolem převodovky dostatečně dimenzován (Æ kapitola "Čerpadlo na konci hřídele"). 42 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

43 Mechanická instalace Základ pod převodovkou 4 Základní podlití Základní podlití pod převodovkou musí být dobře vyztužené a musí být ocelí, kotevními šrouby nebo armovacím železem spojeno se základním betonem. Do základního podlití smí být zabetonovány pouze základní nosné traverzy (pol. "A" Æ na následujícím obrázku). A A ØTB ØTM KG [1] [2] [3] U S m [4] P L 8 8 [8] Ød [8] [5] [6] [7] B s [9] P C 51404AXX [1] Šroub se šestihranou hlavou nebo kolíkový šroub [2] Šestihranná matice, pokud v [1] je použit kolíkový šroub nebo obrácený šroub [3] Vyrovnávací podložky (cca 3 mm prostoru pro vyrovnávací podložky) [4] Šestihranná matice [5] Základový špalík [6] Šestihranná matice [7] Šestihranná matice a základový šroub [8] Svár [9] Základová traverza Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 43

44 4 Mechanická instalace Základ pod převodovkou Rozměry Velikost převodovky Kolíkový šroub Základový rám Základové šrouby Základová traverza átb átm KG m P U A S ád L P B C s [mm] M M M M M M Minimální pevnost v tahu základové traverzy a základových šroubů musí být nejméně 350 N/mm 2. Dodatečné zalití Těsnost dodatečného zalití musí odpovídat těsnosti základního zalití. Dodatečné zalití je spojeno se základním zalitím pomocí betonářské oceli. Sváry [9] smí být prováděny teprve poté, až základní zálivka okolo základové traverzy vyschla převodovka se všemi nástavbovými komponentami je vyrovnána na svém konečném místě Dotahovací momenty Dotahovací moment šroub / matice Šroub / matice [Nm] M8 19 M10 38 M12 67 M M M M M Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

45 Mechanická instalace Základ pod převodovkou 4 Protipříruba pro převodovku vpřírubovém provedení Převodovky mohou být dodávány s montážní přírubou na vývodové hřídeli. Podle způsobu se tyto dva druhy přírub označují jako "montážní příruba" "montážní příruba EBD" V zásadě jsou oba druhy přírub vhodné pro všechny tvary převodovek: MC.L.. MC.V.. MC.E.. Montážní příruba Plná hřídel LSS Dutá hřídel LSS 56611AXX Montážní příruba EBD Plná hřídel LSS Dutá hřídel LSS 56609AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 45

46 4 Mechanická instalace Základ pod převodovkou Protipříruba musí vykazovat následující vlastnosti: Tuhá a odolná proti zkroucení při zohlednění váhy převodovky váhy motoru krouticího momentu, který má být přenášen další síly působící na převodovku ze zákazníkova stroje (např. axiální síly působící od převodovky zpět k ní z důvodu vícesměrných pohybů) vodorovná hladká tlumící vibrace, to znamená ze sousedních strojů a komponent nemají být přenášeny žádné vibrace. Nesmí vznikat žádná rezonanční chvění. Přesný otvor s lícováním H7 odpovídající rozměrovému výkresu pro okraj centrování příruby převodovky. Plochy na montážní přírubě i protipřírubě musí být absolutně čisté, bez tuku, bez oleje a zbavené všech nečistot (např. částic prachu nebo textilu atd.). Vyrovnání vývodové hřídele převodovky musí být vůči protipřírubě tak přesné, jak jen je to možné. Toto vyrovnání se pak projeví na životnosti ložisek, hřídelí a spojek. Přípustné odchylky nastavení pro spojku vývodové hřídele jsou buď uvedeny v kapitole 5.2 a nebo ve zvláštní příručce pro spojku. Používejte šrouby třídy 8.8 (pevnost v tahu 640 N/mm 2 ): Velikost převodovky MC.. Montážní příruba Montážní příruba EBD 02 8 x M16 16 x M x M16 16 x M x M16 16 x M x M20 16 x M x M20 16 x M x M20 16 x M x M24 16 x M x M24 16 x M24 46 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

47 Mechanická instalace Montáž převodovky s plnou hřídelí Montáž převodovky s plnou hřídelí Přípustné jsou pouze komponenty vstupu i vývodu s povolením ATEX, předpokládá se že tyto komponenty spadají do působnosti směrnice 94/9/EC. Zkontrolujte ještě před zahájením montáže rozměry základu podle příslušných vyobrazení převodovky uvedených v kapitole "Základ pro převodovku". Montáž provádějte v tomto pořadí: 1. Díly namontujte podle obrázků převodovky uvedených v kapitole "Základ převodovky". Pomocné podložky [3] ulehčují závěrečné ustavení po montáži a i eventuální pozdější výměnu převodovky. 2. Namontujte převodovku na vybraných místech pomocí tří základových šroubů ležících od sebe v co největší vzdálenosti (dva šrouby na jedné straně, jeden na druhé straně převodovky). Převodovku vyrovnejte následovně: ve svislém směru zvedáním, snižováním nebo skláněním pomocí matic základových šroubů ve vodorovném směru lehkými údery u základových šroubů v požadovaném směru 3. Po vyrovnání převodovky dotáhněte uvedené tři matice základových šroubů použitých pro vyrovnání. Opatrně umístěte čtvrtý základový šroub a pevně ho dotáhněte. Přitom bezpodmínečně dbejte na to, aby se poloha převodovky nezměnila. U převodovky znovu zkontrolujte vyrovnání. 4. Konce základových šroubů nejprve svařováním přistehujte na základovou traverzu (nejméně 3 svařovaná místa na každý základový šroub). Při tomto uchycování svařováním upevňujte základové šrouby střídavě v obou směrech (vycházejte od středu) symetricky ke středové linii převodovky. Tím se vyvarujete porušení provedeného seřízení v důsledku svařování. Poté co jsou všechny šrouby přichyceny svařováním, proveďte konečné přivaření ve stejném pořadí. Seřízením matic potom zajistěte, aby napevno přivařené základové šrouby nemohly prohnout skříň převodovky. 5. A až budou matice upevňovacích šroubů převodovky přivařeny, znovu zkontrolujte montáž a následně zařízení zalijte. 6. Po vytvrzení zálivky proveďte konečnou kontrolu montáže a případně dodatečné seřízení. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 47

48 4 Mechanická instalace Montáž převodovky s plnou hřídelí Přesnost montáže při vyrovnávání [3] Y Y JE JE 51590AXX Zajistěte, aby při vyrovnávání nebyly překročeny montážní tolerance (hodnoty y max v následující tabulce) rovinnosti základu. K vyrovnání převodovky na základové desce mohou případně být použity vyrovnávací podložky [3]. JE [mm] y max [mm] < Přírubová převodovka Před montáží převodovky se ujistěte, že jsou splněny požadavky uvedené v kapitole "4.4 Základ převodovky protipříruba pro převodovku v přírubovém provedení". Montáž provádějte v tomto pořadí: 1. Převodovku pomocí vhodných zvedacích prostředků umístěte na protipřírubu. Přitom dodržujte zejména pokyny uvedené v kapitole Převodovku upevněte ve správné poloze na protipřírubu pomocí přírubových šroubů. Ty potom musí být napevno dotaženy křížovým způsobem na plný dotahovací moment (Æ kap. 4.4). 48 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

49 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se zalícovaným perem Montáž / demontáž převodovky s dutou hřídelí se zalícovaným perem V případě speciálních použití, např. u procházejících hřídelí, nemůže být kryt namontován. V takových případech je možné kryt nepoužívat, pokud výrobce stroje nebo zařízení dodá takové díly příslušenství, které poskytnou stupeň ochrany stanovený v normě DIN EN Pokud k tomu budou potřebné zvláštní práce údržby, musí být tyto práce popsány v příslušném návodu k provozu pro stroj nebo pro určitou komponentu. Přípustné jsou pouze komponenty vstupního mechanizmu s povolením ATEX, předpokládá se že tyto komponenty spadají do působnosti směrnice 94/9/EC. V rozsahu dodávky jsou zahrnuty (Æ viz graf na straně 50): zajišïovací kroužky [3], koncová deska [4] V rozsahu dodávky nejsou zahrnuty (Æ viz grafy na stranách 50 a 51): tyč se závitem [2], matice [5], upevňovací šroub [6], odtlačný šroub [8] Výběr závitu a délka závitové tyče stejně jako upevňovací šroub se řídí podle konstrukce okolních zařízení zákazníka. Velikosti závitů SEWEURODRIVE doporučuje následující velikosti závitů: Velikost závitu pro tyč se závitem [2] Velikost převodovky matici (DIN 934) [5] upevňovací šroub [6] M M30 Pro odtlačovací šroub je velikost závitu definována koncovou deskou [4]: Velikost převodovky Velikost závitu pro odtlačovací šroub [8] M M36 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 49

50 4 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se zalícovaným perem Montáž převodovky sdutou hřídelí na hřídel zákazníka [8] [7] [1] [2] [3] [4] [5] 56813AXX [1] hřídel zákazníka [5] matice [2] tyč se závitem [7] dutá hřídel [3] zajišïovací kroužky [8] Vložka [4] koncová deska Umístěte na otvor duté hřídele zajišïovací kroužky [3] a koncovou desku [4] pro montáž a upevnění převodovky. Naneste NOCO Fluid na dutou hřídel [7] i na konec zákazníkovy hřídele [1]. Posuňte hřídel na zákazníkovu hřídel [1]. Závitovou tyč [2] zašroubujte do zákazníkovy hřídele [1]. Dotahujte zákazníkovu hřídel [1] pomocí matice [5], dokud se konec zákazníkovy hřídele [1] a koncová deska [4] navzájem nepřitisknou. Matici [5] znovu uvolněte a vyšroubujte tyč se závitem [2]. Zajistěte po montáži zákazníkovu hřídel [1] pomocí upevňovacího šroubu [6]. [6] 56814AXX 50 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

51 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se zalícovaným perem 4 Demontáž převodovky sdutou hřídelí zhřídele zákazníka [1] [6] [3] [4] [8] 56815AXX [1] hřídel zákazníka [6] upevňovací šroub [3] zajišïovací kroužky [8] vytlačovací šroub [4] koncová deska Uvolněte upevňovací šroub [6]. Odstraňte vnější zajišïovací kroužek [3] a sejměte koncovou desku [4]. Zašroubujte upevňovací šroub [6] do zákazníkovy hřídele [1]. Koncovou desku [4] vložte a znovu desku a vnější pojišïovací kroužek [3] namontujte. Našroubujte vytlačovací šroub [8] do koncové desky [4], aby se převodovka dala demontovat ze zákazníkovy hřídele [1]. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 51

52 4 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem 4.7 Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem V případě speciálních použití, např. u procházejících hřídelí, nemůže být kryt namontován. V takových případech je možné kryt nepoužívat, pokud výrobce stroje nebo zařízení dodá takové díly příslušenství, které poskytnou stupeň ochrany stanovený v normě DIN EN Pokud k tomu budou potřebné zvláštní práce údržby, musí být tyto práce popsány v příslušném návodu k provozu pro stroj nebo pro určitou komponentu. Přípustné jsou pouze komponenty vstupního mechanizmu s povolením ATEX, předpokládá se že tyto komponenty spadají do působnosti směrnice 94/9/EC. SmršÏovací kotouče slouží jako spojovací prvek mezi dutou hřídelí převodovky a hřídelí zákazníka. Typ stahovacího kotouče, který má být použitý, (typové označení: RLK608), naleznete v kapitole "Určení druhu stahovacího kotouče". V rozsahu dodávky jsou zahrnuty (Æ viz graf na straně 56): zajišïovací kroužky [3], koncová deska [4] V rozsahu dodávky nejsou zahrnuty (Æ viz grafy na stranách 56 a 58): tyč se závitem [2], matice [5], upevňovací šroub [6], odtlačný šroub [8] Výběr závitu a délka závitové tyče stejně jako upevňovací šroub se řídí podle konstrukce okolních zařízení zákazníka. Velikosti závitů SEWEURODRIVE doporučuje následující velikosti závitů: Velikost převodovky Velikost závitu pro tyč se závitem [2] matici (DIN 934) [5] upevňovací šroub [6] Æ viz strany 56 a M M30 Pro odtlačovací šroub je velikost závitu definována koncovou deskou [4]: Velikost převodovky Velikost závitu pro odtlačovací šroub [8] M M36 52 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

53 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem 4 Určení typu smršïovacího kotouče Stahovací kotouč je normálně typu RLK608. Má kovové zbarvení. Písmena "RLK 608 " jsou gravírovaná: [11] [10] 56612AXX [10] upínací šroub [11] odtlačovací otvory Podle objednávky mohou být použité také jiné typy stahovacích kotoučů. K tomu pročtěte zvláštní návod k provozu pro příslušné stahovací kotouče. Montáž stahovacího kotouče Nikdy nedotahujte upínací šrouby [10] bez vložené hřídele zákazníka [1] dutá hřídel by se mohla deformovat! A 56817AXX Nasuňte stahovací kotouč [9] bez pnutí na náboj otvoru duté hřídele. Umístěte zákaznickou hřídel [1] do otvoru duté hřídele. Potom posuňte stahovací kotouč [9] omíru A (Æ následující obrázek, bod "Míra A") od konce duté hřídele: Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 53

54 4 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem A [1] [10] [9] 51986AXX [1] hřídel zákazníka [10] upínací šrouby [9] stahovací kotouč Dodržujte speciální pokyny pro instalaci krytu stahovacího kotouče. Místo sevření stahovacím kotoučem musí bezpodmínečně zůstat bez jakéhokoliv zbytku tuku. Míra A Velikost převodovky Stahovací kotouč typ RLK608 MC.. Míra A [mm] Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

55 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem 4 Montáž převodovky s dutou hřídelí na hřídel zákazníka Před montáží převodovky zbavte otvor duté hřídele a zákazníkovu hřídel [1] veškerého mazacího tuku. [1] [1] [7] [7] 56820AXX Naneste trochu NOCO Fluid na zákazníkovu hřídel v oblasti vložky [11]. [11] [7] [1] 56811AXX NOCO Fluid nikdy nenanášejte přímo na vložku, protože nasunutím hřídele pohonu by se pasta dostala do oblasti svírání stahovacím kotoučem. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 55

56 4 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem [11] [7] [1] [2] [9] [10] [3] [4] [5] 56816AXX [1] hřídel zákazníka [7] dutá hřídel [2] tyč se závitem [9] stahovací kotouč [3] zajišïovací kroužek [10] upínací šrouby [4] koncová deska [11] Vložka [5] matice Umístěte na otvor duté hřídele zajišïovací kroužky [3] a koncovou desku [4] pro montáž a upevnění převodovky. Posuňte hřídel na zákazníkovu hřídel [1]. Závitovou tyč [2] zašroubujte do zákazníkovy hřídele [1]. Dotahujte zákazníkovu hřídel [1] pomocí matice [5], dokud se konec zákazníkovy hřídele [1] a koncová deska [4] navzájem nepřitisknou. Matici [5] znovu uvolněte a vyšroubujte tyč se závitem [2]. Zajistěte po montáži zákazníkovu hřídel [1] pomocí upevňovacího šroubu [6]. [10] [6] 56817AXX 56 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

57 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem 4 Natažení stahovacího kotouče typ RLK608 Upevňovací šrouby dotáhnout rukou, a přitom stahovací kotouč postupně vyrovnávat. Upevňovací šrouby jednotlivě po sobě ve směru chodu hodin, nikoliv křížem, dotahovat vždy o 1/4 otáčky AXX Šrouby stahovacího kotouče musí být dotahovány tak, že začnete šroubem na jedné straně zářezu a pokračujete šroubem na druhé straně zářezu. Šrouby je třeba v několika krocích postupně dotahovat o 1/4 otáčky, dokud plochy šroubů nejsou vyrovnány s vnějším a vnitřním kroužkem. Montáž je určována axiálním pohybem kuželové vložky a může být prováděna bez momentového klíče. S > 0 [L1] S = 0 [L2] [9a] [9b] [7] [1] [10] 56886AXX [L1] Stav při dodávce (předmontováno) [L2] Připraveno k provozu (konec montáže) [9a] Kužel [9b] Kuželová vložka [7] dutá hřídel [1] hřídel zákazníka [10] upínací šrouby Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 57

58 4 Mechanická instalace Montáž / demontáž převodovky s dutou hřídelí se stahovacím kotoučem Demontáž stahovacího kotouče Upínací šrouby [10] postupně po sobě uvolňovat vždy o 1/4 otáčky, tak aby nemohlo dojít k našikmení spojovací plochy. Upínací šrouby nikdy nevyšroubovat úplně, protože by jinak mohlo dojít kúrazům! Jestliže se kuželová vložka a kuželový kroužek samy neuvolní: Vzít nezbytný počet upínacích šroubů a tyto šrouby rovnoměrně našroubovat do demontážních otvorů. Upínací šrouby postupně v několika krocích dotahovat, dokud se kuželová vložka neuvolní od kuželového kroužku. Nyní stáhněte stahovací kotouč z duté hřídele. Demontáž převodovky sdutou hřídelí zhřídele zákazníka [1] [6] [3] [4] [8] 56818AXX [1] hřídel zákazníka [4] koncová deska [8] vytlačovací šroub [3] zajišïovací kroužek [6] upevňovací šroub Uvolněte upevňovací šroub [6]. Odstraňte vnější zajišïovací kroužek [3] a sejměte koncovou desku [4]. Zašroubujte upevňovací šroub [6] do zákazníkovy hřídele [1]. Koncovou desku [4] vložte a znovu desku a vnější pojišïovací kroužek [3] namontujte. Našroubujte vytlačovací šroub [8] do koncové desky [4], aby se převodovka dala demontovat ze zákazníkovy hřídele [1]. Čištění a mazání Stahovací kotouč po demontáži očistěte a namažte upínací šrouby [10] po závitech a pod hlavou pastou, která obsahuje MoS 2, např. "gleitmo 100" od FUCHS LUBRITECH ( kuželové plochy a plochy šroubů kuželové vložky ošetřete tenkou vrstvou ( mm) maziva "gleitmo 900" od FUCHS LUBRITECH ( nebo podobným výrobkem jiného výrobce. Maziva naneste tolik, až je vrstva dostatečně silná, aby pokryla povrch (v takovém případě pak činí síla vrstvy cca mm). 58 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

59 Mechanická instalace Montáž motoru s adapterem Montáž motoru s adapterem Motoradaptery [1] jsou k dispozici pro montáž motorů IEC konstrukčních velikostí 132 až 315 pro průmyslové převodovky konstrukční řady MC. [1] [2] [1] Motoradaptér [2] Spojka 51594AXX [1] [2] [1] Motoradaptér [2] Spojka 51593AXX Při montáži spojek [2] dodržujte pokyny uvedené v kapitole "Montáž spojek". Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 59

60 4 Mechanická instalace Montáž motoru s adapterem Berte v úvahu při výběru motoru přípustnou váhu motoru, konstrukční provedení převodovky a způsob upevnění převodovky podle následujících tabulek. Pro všechny tabulky platí: G M = váha motoru G G = váha převodovky Řada průmyslových převodovek Způsob upevnění MC.PL.. MC.RL.. Patkové upevnění G M Â G G G M Â G G Nástrčné provedení G M Â 0.5G G G M Â G G Přírubové upevnění G M Â 0.5G G G M Â G G Řada průmyslových převodovek Způsob upevnění MC.RV.. MC.PV.. Patkové upevnění G M Â 1.5G G G M Â G G Nástrčné provedení G M Â G G G M Â G G Přírubové upevnění G M Â G G G M Â 0.75G G Řada průmyslových převodovek Způsob upevnění MC.PE.. MC.RE.. Patkové upevnění G M Â G G G M Â 1.5G G Nástrčné provedení G M Â G G G M Â G G Přírubové upevnění G M Â G G G M Â G G Tyto tabulky jsou určeny pouze pro stacionární provoz. Jestliže se převodovka během provozu má pohybovat (např. pro jízdní pohon), obraïte se na SEWEURODRIVE. 60 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

61 Mechanická instalace Montáž motoru s adapterem 4 Tato tabulka platí pouze pro následující přiřazení velikostí motorů resp. váhy F q arozměrů "x". [1] X F q 56753AXX [1] Těžiště motoru Velikost motoru F q x IEC NEMA [N] [mm] 132S 213/ M 213/ M 254/ L 254/ M 254/ L 254/ L S M M S M S M L Jestliže se vzdálenost těžiště "x" zvětší, musí se maximální přípustná váha připojeného motoru F q lineárním způsobem měnit. Hodnota F q max nemůže být zvětšována, jestliže vzdálenost těžiště se zmenšuje. V následujících případech projednejte záležitost se SEWEURODRIVE: Dodatečné vybavení motoradapterů chladicím ventilátorem (nelze u motorů konstrukčních velikostí 132S a 132M). Po demontáži motoradapteru je nezbytné nové vyrovnání. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 61

62 4 Mechanická instalace Montáž průmyslových převodovek v prostorách s nebezpečím výbuchu 4.9 Montáž průmyslových převodovek v prostorách s nebezpečím výbuchu Při umístění převodovky do prostředí s nebezpečím výbuchu musí být bezpečnostní pokyny uvedené v kapitole 2 bezpodmínečně dodržovány! 4.10 Převodovka v kategorii II2GD Převodovky vhodné pro prostředí s nebezpečím výbuchu řady MC vyhovují konstrukčním požadavkům na skupinu II, kategorie 2G nebo 3G (atmosféra plynů s nebezpečím výbuchu) a 2D nebo 3D (atmosféra plynů s nebezpečím výbuchu). Tato zařízení jsou vhodná pro použití v zónách 1 a 21 nebo v zónách 2 a 22. Teplota okolí Převodovky kategorie II2GD nebo II3GD smí být provozovány pouze v teplotách prostředí od 20 C do +40 C. Pokud by se teploty okolí odchylovaly od těchto hodnot, musíte reagovat tak jak je uvedené na typovém štítku. Teplotní třída Převodovky v kategoriích II2G a II3G (vhodné do prostředí s nebezpečím výbuchu) pracující v síti jsou povolené pro práci v teplotních třídách T3 až T6, přičemž toto zařazení závisí na otáčkách, převodu a konstrukčním provedení. Kategorie a teplotní třída převodovky jsou uvedené na typovém štítku. Teplota povrchu Maximální teplota povrchu převodovek kategorií II2D a II3D činí 120 C až 140 C, a to podle otáček, převodu a konstrukčního provedení. Nižší teploty povrchů jsou možné jen po dohodě se SEWEURODRIVE. Kategorie a maximální teplota povrchu musí být uvedené na typovém štítku. Provozovatel zařízení musí zajistit, že síla vrstvy prachu nashromážděného na převodovce nepřekročí maximální výšku 5 mm, což je v souladu s EN Stupeň elektrického krytí Podmínky prostředí Způsob krytí je uvedený číselným údajem na typovém štítku. Proveďte potřebná opatření k zajištění, že převodovka bude dostatečně větraná a že nebude příliš zahřívána nějakým vnějším zdrojem tepla (např. spojkami). Výstupní výkon, výstupní krouticí moment Musí být zajištěno dodržení výstupního krouticího momentu, otáček a příslušných příčných i axiálních sil podle údajů na typovém štítku. 62 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

63 Mechanická instalace nabídky Důležité pokyny k montáži 5 5 Mechanická instalace nabídky 5.1 Důležité pokyny k montáži Před začátkem všech montážních prací na spojkách musí být motor odpojený od napětí a musí být zabezpečený proti neúmyslnému novému zapnutí! Nepoužívat žádné distanční vložky k tomu, aby se ulehčila montáž! Důležité pokyny pro montáž Součásti vstupu i výstupu montujte pouze pomocí vtahovacího přípravku. Pro nasazení na konce hřídele používejte centrovací otvor se závitem. Spojky, pastorky atd. nenasunujte v žádném případě pomocí úderů kladiva (dojde k poškození ložisek, skříně i hřídele!). U řemenic dbejte na správné napnutí řemenů podle údajů výrobce. Používejte pouze řemeny s dostatečným elektrickým odporem vůči plazivým proudům < 10 9 Ê. Musí být splněny požadavky normy IEC , kategorie FV0. Nasazované přenosové prvky musí být vyvážené a nesmí vyvolávat žádné nepřípustné radiální nebo axiální síly. Pokyn: Montáž si ulehčíte tím, že součásti na výstupu předem natřete kluzným prostředkem a nebo je krátce ohřejete (na C). Při montáži spojek musí být vyrovnány: a) axiální přesazení (maximální a minimální vzdálenost) b) osové přesazení (vada v kruhovitosti) c) úhlové přesazení a) b) c) 03356AXX Součásti na vstupu i výstupu, jako např. spojky, musí být zakrytovány ochrannými přípravky proti dotyku! Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 63

64 5 Mechanická instalace nabídky Důležité pokyny k montáži Metody k měření úhlového a axiálního přesazení uváděné v následujících odstavcích jsou důležité pro dodržování montážních tolerancí uvedených v kapitole "Montáž spojek"! Úhlové přesazení se měří pomocí spároměru Následující obrázek ukazuje měření úhlového přesazení (α) pomocí spároměru. Tato metoda poskytuje přesný výsledek jen tehdy, když se odchylka čelních ploch spojky odstraní otočením obou polovin spojky o 180 a potom se vypočítá střední hodnota rozdílu (a1 a2). a1 a D α a AXX Úhlové přesazení se měří pomocí jemného úchylkoměru Následující obrázek ukazuje měření úhlového přesazení αpomocí jemného úchylkoměru. Tato metoda měření poskytuje stejný výsledek jak je popsáno v části "Úhlové přesazení se měří pomocí spároměru", když poloviny spojky (např. se spojkovým čepem) jsou společně otočeny, takže špička měřicího přístroje se na měřené ploše významnějším způsobem nepohybuje. a1 a D α f2 f1 a AXX Předpokladem u této metody měření je to, aby ložiska hřídelí neměla během otáčení hřídele žádnou axiální vůli. Jestliže tato podmínka není splněná, je nutné tuto axiální vůli mezi čelními stěnami polovin spojky odstranit. Alternativně mohou být použity dva měřicí přístroje na protilehlých stranách spojky (pro výpočet rozdílu měřicích přístrojů při otáčení spojky). 64 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

65 Mechanická instalace nabídky Důležité pokyny k montáži 5 Měření osového přesazení pomocí příměrného pravítka acitlivého měřicího přístroje Následující obrázek ukazuje proměření osového přesazení pomocí příměrného pravítka. Přípustné hodnoty pro osové přesazení jsou zpravidla tak malé, že se doporučuje pracovat pouze s jedním měřicím přístrojem. Když se polovina spojky otočí společně s měřicím přístrojem a získaná odchylka měření se vydělí dvěma, vyjde odchylka překrytí (míra "b"), zobrazená měřicím přístrojem, ve které je obsaženo osové přesazení druhé poloviny spojky. b f 2 f AXX Osové přesazení se měří pomocí citlivého měřicího přístroje Následující obrázek ukazuje vyměření osového přesazení pomocí přesnější měřicí metody. Obě poloviny spojky se společně otáčejí aniž by hrot měřicího přístroje klouzal po měřené ploše. Po vydělení dvěma hodnoty zobrazované odchylky dostanete osové přesazení (míra "b"). b f 2 f AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 65

66 5 Mechanická instalace nabídky Montáž spojek 5.2 Montáž spojek Spojka ROTEX [1] [2] [1] 51663AXX [1] Náboj spojky [2] Ozubený věnec Bezúdržbová elastická spojka ROTEX může vyrovnávat jak radiální tak i úhlové přesazení. Pečlivé a přesné vyrovnání hřídele zaručuje vysokou životnost spojky. Spojky musí být výslovně vyznačené pro použití v prostředí s nebezpečím výbuchu. Kromě toho dodržujte zvláštní návod k obsluze pro spojky ROTEX. 66 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

67 Mechanická instalace nabídky Montáž spojek 5 Montáž polovin spojky na hřídel L 1 G Ød H Ød W s E s 51689AXX Montážní rozměry ZajišÏovací šroub Velikost spojky E [mm] s [mm] d H [mm] d W [mm] L 1 (Alu / GG / GGG) [mm] L 1 (Ocel) [mm] G Dotahovací moment [Nm] M M M M M M M M M M M M M M M M M Aby se zaručila axiální vůle spojky, dbejte na přesné dodržení vzdálenosti hřídelí (rozměr E). Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 67

68 A 5 Mechanická instalace nabídky Montáž spojek Montážní rozměry spojky ROTEX v motoradapteru Dotáhněte závitový kolík (A) pevně, aby se zabránilo axiální vůli spojky. E A L1 L3 L AXX Montážní míry uvedené v následující tabulce se vztahují na montáž spojky ROTEX do motoradapteru. Údaje jsou platné pro všechna provedení spojek a pro všechny převody. Velikost spojky ROTEX Velikost motoru IEC E [mm] Montážní rozměry L 1 [mm] L 2 [mm] L 3 [mm] R28/ R38/ R42/55 180/ R48/ R55/ R65/75 250/ R75/ R90/ Aby se zaručila axiální vůle spojky, dbejte na přesné dodržení vzdálenosti hřídelí (rozměr E). 68 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

69 Mechanická instalace nabídky Montáž spojek 5 Spojka NorMex, typ G a E Bezúdržbové spojky NorMex typů G a E jsou točivě elastické spojky, které mohou vyrovnávat axiální, úhlové i radiální přesazení. Krouticí moment je přenášen přes elastický mezikroužek, který má vynikající vlastnosti tlumení a který je odolný vůči oleji a teplu. Spojky mohou být použity v každém směru otáčení a v každé poloze montáže. U spojky NorMex typu G je možná výměna elastického mezikroužku [5] bez demontáže hřídele. NorMex E [1] NorMex G [2] [6] [1] [5] [4] [3] [2] [1] 51667AXX [1] Náboj spojky [1] Šroub s vnitřním šestihranem [2] Elastický mezikroužek [2] ZajišÏovací podložka [3] Kroužek s ozubením [4] Náboj příruby [5] Elastický mezikroužek [6] Náboj spojky Spojky musí být výslovně vyznačené pro použití v prostředí s nebezpečím výbuchu. Dodržujte zvláštní návod k obsluze pro spojky NorMex E resp. NorMex G. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 69

70 5 Mechanická instalace nabídky Montáž spojek Montážní pokyny a montážní rozměry pro spojky NorMex G Po montáži polovin spojky zajistěte, aby eventuelní vůle (rozměr S 2 pro typ G, rozměr S 1 pro typ E) resp. celková délka (rozměr L G pro typ G a rozměr L E pro typ E) podle následující tabulky byla zajištěna. Přesné vyrovnání spojky (Æ část "Montážní tolerance") zajišïuje vysokou životnost. I E S2 LG I G 51674AXX NorMex G Velikost spojky l E [mm] l G [mm] Montážní rozměry L G [mm] přípustná odchylka S 2 [mm] Váha [kg] ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

71 Mechanická instalace nabídky Montáž spojek 5 Montážní rozměry spojky NorMex E I E S1 I E LE 51674AXX Montážní rozměry NorMex E Velikost spojky l E [mm] LE [mm] Přípustná odchylka S 1 [mm] Váha [kg] ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 71

72 5 Mechanická instalace nabídky Montáž spojek Montážní rozměry spojky NorMex G v motoradapteru Dotáhněte závitový kolík (A) pevně, aby se zabránilo axiální vůli spojky. S2 A A L1 L 3 L AXX Montážní míry uvedené v následující tabulce se vztahují na montáž spojky NorMex do motoradapteru. NorMex G Velikost spojky Velikost motoru / / / IEC Velikost převodovky převod i Montážní rozměr [mm] Všechno Všechno MC3R02 i = MC3R05 i = MC3R08 i = Jiné MC.. i = 7, S L L L L L L L L L Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

73 Mechanická instalace nabídky Blokování protisměrného pohybu FXM Blokování protisměrného pohybu FXM Blokování zpětného pohybu slouží k tomu, aby se zabránilo nežádoucím směrům otáčení. Za provozu je pak možný pouze stanovený směr otáčení. Náběh motoru v blokovaném směru se nesmí provádět. Dbejte na správné provedení přívodu proudu do motoru, aby tím byl umožněn jen požadovaný směr otáčení! Provoz v zablokovaném směru může vést ke zničení blokování zpětného chodu! Při změně směru blokování projednejte tuto věc bezpodmínečně se SEWEURODRIVE! Bezúdržbové zařízení k blokování zpětného pohybu typu FXM je odstředivou silou ovládané blokování zpětného pohybu s nadzvedávanými svěracími tělísky. Jestliže se dosáhne otáček dostatečných pro nadzvednutí, zvednou se svěrací tělíska úplně z kontaktní plochy vnějšího kroužku. Mazání tohoto blokování zpětného pohybu se provádí převodovým olejem. Přípustný směr otáčení [1] je vyznačen na skříni převodovky (Æ následující obrázek). [1] [1] 51639AXX Změna směru otáčení Změny směru otáčení se dosáhne otočením vnitřního kroužku se svěracími tělísky o 180. K tomu se musí vnitřní kroužek i se svěracími tělísky pomocí stahovacího přípravku (není zahrnut do obsahu dodávky) stáhnout a otočit o 180 a znovu namontovat. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 73

74 5 Mechanická instalace nabídky Blokování protisměrného pohybu FXM... při zařízení k blokování mimo převodovku [7] [1] [4] [5] [2] [3] 59210AXX [1] Vnější kroužek [5] Víko systému blokování zpětného chodu [2] Upevňovací šrouby [6] Centrovací kotouč [3] zajišïovací kroužek [7] Kryt ložiska převodovky [4] Vnitřní kroužek s klecí a svěracími tělísky 1. VypusÏte olej z převodovky (Æ kapitola "Inspekce a údržba"). 2. Uvolněte upevňovací šrouby [2] systému blokování zpětného pohybu. 3. Odstraňte vnější kroužek [1]. Pro lehčí demontáž vytočte přitom vnější kroužek [1] lehce ve směru volného chodu. 4. Sejměte zajišïovací kroužek [3] a vnitřní kroužek s klecí a se svěracími tělísky [4]. 5. Otočte vnitřní kroužek [4] se svěracími tělísky o 180 a očistěte všechny kontaktní plochy mezi krytem ložiska převodovky [7] a centrovacím kotoučem [6] centrovacím kotoučem [6] a vnějším kroužkem [1] vnějším kroužkem [1] a víkem blokování zpětného pohybu [5] a obnovte těsnění na kontaktních plochách vhodným těsněním před novou montáží. 6. Díly namontujte zpět v opačném pořadí. Síly působící při montáži by měly být přenášeny pouze přes vnitřní kroužek [4] a nikoliv přes klec se svěracími tělísky. Při montáži můžete používat otvory se závity na vnitřním kroužku [4]. 74 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

75 Mechanická instalace nabídky Blokování protisměrného pohybu FXM 5 7. Zafixujte vnitřní kroužek [4] pomocí zajišïovacího kroužku [3] v axiálním směru. Namontujte znovu vnější kroužek [1] pomocí upevňovacích šroubů [2]. Dodržujte dotahovací momenty uvedené v následující tabulce: Velikost šroubů Dotahovací moment [Nm] M5 6 M6 10 M8 25 M10 48 M12 84 M M M M Změňte šipku směru otáčení na skříni převodovky. 9. Naplňte převodovku znovu olejem (Æ kapitola 10). Zkontrolujte stav oleje. 10.Po montáži zkontrolujte, zda blokování zpětného chodu klidně pracuje. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 75

76 5 Mechanická instalace nabídky Blokování protisměrného pohybu FXM... při blokování zpětného pohybu zabudovaném vpřevodovce [9] [4] [1] [2] [5] [7] [6] [3] [8] 51645AXX [1] Vnější kroužek [6] Kryt ložiska [2] ZajišÏovací kroužek [7] Vyrovnávací podložky [3] Vnitřní kroužek s klecí a svěracími tělísky [8] Vytahovací přípravek [4] Opěrný kroužek [9] Skříň převodovky [5] Objímka 1. VypusÏte olej z převodovky (Æ kapitola "Inspekce a údržba"). 2. Odstraňte víko ložiska [6], vyrovnávací podložky [7] a objímku [5]. Dbejte na to, aby se vyrovnávací podložky [7] a objímka [5] nepromíchaly mezi krytem ložiska [6] a vnějším kroužkem [1], protože tyto díly musí být zasazeny zpět ve správném pořadí. 3. Sejměte zajišïovací kroužek [2] z hřídele pohonu. 4. Demontujte vnitřní kroužek s klecí a svěracími tělísky [3] pomocí vhodného stahovacího přípravku [8]. Při montáži můžete používat otvory se závity na vnitřním kroužku [3]. 5. Otočte vnitřní kroužek [3] se svěracími tělísky o 180 a očistěte kontaktní plochy mezi krytem ložiska [6] a skříní převodu [9]. 6. Díly namontujte zpět v opačném pořadí. Pro utěsnění kontaktních ploch mezi krytem ložiska [6] a skříní převodovky [9] použijte vhodný materiál k těsnění ploch. Síly působící při montáži by měly být přenášeny pouze přes vnitřní kroužek [3] a nikoliv přes klec se svěracími tělísky. 7. Otáčejte při opětovném nasazování díly blokování zpětného pohybu ve směru volného chodu, aby svěrací tělíska vklouzla do vnějšího kruhu. 8. Zafixujte vnitřní kroužek [3] pomocí zajišïovacího kroužku [2] v axiálním směru. 9. Namontujte objímku [5], podložky [7] a kryt ložiska [6] v opačném pořadí. 10.Změňte šipku směru otáčení na skříni převodovky. 11.Naplňte převodovku znovu olejem (Æ kapitola Maziva). Zkontrolujte stav oleje. 12.Po montáži zkontrolujte, zda blokování zpětného chodu klidně pracuje. 76 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

77 Mechanická instalace nabídky Čerpadlo SHP na konci hřídele Čerpadlo SHP na konci hřídele Použití Při tlakovém mazání (Æ kapitola 10 "Konstrukční a provozní pokyny") je bezúdržbové čerpadlo SHP přednostním řešením pro převodovky velikostí Bezúdržbové čerpadlo SHP.. může být použito pro mazání dílů převodovky, které nejsou ponořené do olejové lázně, a to pro velikosti převodovek 04 až 09. Toto čerpadlo může být provozováno v obou směrech otáčení. Pro správnou činnost tohoto čerpadla je potřebný jistý minimální počet otáček pohonu. Proto u pohonů s proměnnými otáčkami (např. u pohonů řízených měničem) nebo při změně rozsahu otáček pohonu již dodané převodovky s čerpadlem projednejte věc bezpodmínečně se SEWEURODRIVE. Poloha čerpadla Čerpadlo je namontováno vně na převodovce a je poháněno přímo od hřídele pohonu nebo od mezihřídele převodovky. To poskytuje funkci čerpání vysokou spolehlivost. Poloha čerpadla je závislá na následujících faktorech: počet převodových stupňů druh převodovky (s čelními koly nebo s kuželovým soukolím) poloha hřídele převodovky typ vývodové hřídele Zkontrolujte, zda toto vnější čerpadlo nekoliduje s jinými konstrukcemi. Následující tabulky ukazují polohu čerpadla: Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 77

78 5 Mechanická instalace nabídky Čerpadlo SHP na konci hřídele Polohy hřídelí ) 24 1) 14 1) MC2P plná hřídel dutá hřídel s drážkou pera dutá hřídel se stahovacím kotoučem MC3P plná hřídel dutá hřídel s drážkou pera dutá hřídel se stahovacím kotoučem 1) Maximálně přípustné vnější síly na vývodovou hřídel jsou nižší Polohy hřídelí ) 04 1) MC2R plná hřídel MC2R dutá hřídel s drážkou pera MC2R dutá hřídel se stahovacím kotoučem MC3R plná hřídel dutá hřídel s drážkou pera dutá hřídel se stahovacím kotoučem 1) Maximálně přípustné vnější síly na vývodovou hřídel jsou nižší. 78 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

79 Mechanická instalace nabídky Čerpadlo SHP na konci hřídele 5 Nasávání čerpadla Dbejte na to, že čerpadlo musí být od samého začátku dostatečně mazáno! Přípojka hadice / trubky nesmí být zaměněné! Nikdy neotvírejte vedení pod tlakem [PRE]! Jestliže toto čerpadlo v průběhu 10 vteřin po náběhu převodovky nezačne vytvářet tlak, obraïte se na SEWEURODRIVE. Čerpadlo montované na horní straně převodovky MC.V.. Při montáži čerpadla na horní straně převodovky existuje nebezpečí provedení suchého startu. [1] [1] [2] 57683AXX [1] Oddělený šroub plnění olejem na nasávací trubce [2] Čidlo proudění nebo optický ukazatel proudění (na obrázku není vidět) Toto olejové čerpadlo musí začít čerpat olej bezpodmínečně hned, jakmile se začne otáčet hlavní motor. Pokud tomu tak není, otevřete zvláštní šroub k plnění oleje [1] anaplňte jistým množstvím oleje (14 litry). Tento šroub pro plnění oleje uzavřete, jakmile olej začne cirkulovat (zkontrolujte pomocí čidla proudění nebo optickým ukazatelem proudění [2]). Tento postup je obzvláště důležitý, pokud převodovka byla delší dobu odstavená a v nasávacím vedení a v čerpadle oleje je vzduch. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 79

80 5 Mechanická instalace nabídky Montáž s nástavbovou ocelovou konstrukcí 5.5 Montáž s nástavbovou ocelovou konstrukcí Pro průmyslové převodovky konstrukční řady MC.. ve vodorovném konstrukčním provedení (MC2PL.., MC3PL.., MC2RL.., MC3RL..) je možné získat předmontované sestavy pohonu na ocelové konstrukci (uchycení motoru nebo základový rám) přímo od SEWEURODRIVE. Podpěrný blok motoru Podpěrný blok motoru je ocelová konstrukce [1] ke společnému umístění převodovky, (hydro) spojky a motoru, případně také brzdy. Zpravidla se přitom jedná o převodovku s dutou hřídelí, nebo převodovku s plnou hřídelí s pevným připojením přírubou na vývodovou hřídel Podpěra ocelové konstrukce [1] je provedena pomocí vzpěry krouticího momentu [2] (Æ kapitola 5.6 "Vzpěra krouticího momentu"). [1] [2] 51691AXX [1] Podpěrný blok motoru [2] Zesílení točivého momentu Dbejte na to, aby konstrukce zařízení byla dostatečně dimenzovaná k tomu, aby vzpěra krouticího momentu mohla zachycovat krouticí moment (Æ kapitola 4.4 "Základ pro převodovku") aby v podpěrném bloku nevznikala při montáži napětí (nebezpečí poškození převodovky a spojky) Jestliže se převodovka při provozu pohybuje do stran a nebo nápadně často dochází ke špičkám krouticího momentu, neměli byste používat tak tuhou vzpěru krouticího momentu. V takovém případě použijte vzpěru krouticího momentu s flexibilní vložkou ložiska. Proveďte rovněž konzultaci se SEWEURODRIVE. 80 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

81 Mechanická instalace nabídky Zesílení točivého momentu 5 Základový rám Základový rám je ocelová konstrukce [1] ke společnému umístění převodovky, (hydro) spojky a motoru, případně také brzdy. Podepření ocelové konstrukce se provádí pomocí většího počtu míst upevnění k nohám [2]. Zpravidla se přitom jedná o převodovku s plnou hřídelí a s elastickou spojkou na vývodové hřídeli. [1] [2] 51692AXX [1] Základový rám [2] Upevnění k patkám Dbejte na to, aby spodní konstrukce upevnění k nohám byla dostatečně dimenzovaná (Æ kapitola 4.4 "Základ pro převodovku") aby v základovém rámu nevznikala nesprávným vyrovnáním při montáži napětí (nebezpečí poškození převodovky a spojky) Dodržujte zvláštní návod k instalaci pro podpěrný blok motoru resp. základový rám! 5.6 Zesílení točivého momentu Jestliže se převodovka při provozu pohybuje do stran a nebo nápadně často dochází ke špičkám krouticího momentu, neměli byste používat tak tuhou vzpěru krouticího momentu. V takovém případě použijte vzpěru krouticího momentu s flexibilní vložkou ložiska. Proveďte rovněž konzultaci se SEWEURODRIVE. Možnosti přímé montáže K přímé montáži na převodovku a k montáži na podpěrný blok je na zvláštní nabídku možné dodat vzpěru krouticího momentu. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 81

82 5 Mechanická instalace nabídky Zesílení točivého momentu Přímá montáž na převodovku Vzpěru krouticího momentu montujte vždy na stranu poháněného stroje AXX Vzpěra krouticího momentu může být namontována přímo na převodovku jak jako síla působící tahem tak i tlakem. Toto další zatížení tahem a tlakem může mít následující důvody: odchylka kruhového pohybu během provozu délkové roztahování poháněného stroje Aby se tomu zabránilo, je kotvicí čep [5418] vybaven zdvojenými propojovacími prvky, které umožňují dostatečnou stranovou i radiální vůli [1]. 0 ± [1] [5416] [5418] [5416] 51705AXX Dávejte bezpodmínečně pozor na to, aby jak mezi vzpěrou krouticího momentu a kotevní deskou [5416] tak i mezi vzpěrou krouticího momentu a převodovkou byl dostatek vůle [1]. V tomto případě nepůsobí na vzpěru krouticího momentu žádná ohybová síla a ložiska vývodové hřídele nejsou vystavována žádnému dalšímu zatížení. 82 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

83 Mechanická instalace nabídky Zesílení točivého momentu 5 Základ pro vzpěru krouticího momentu Při zhotovování základu pro vzpěru krouticího momentu k přímému umístění a nebo kumístění na podpěrném bloku motoru postupujte následovně: Umístěte základové traverzy vodorovně na předem vyměřená místa. Zakotvěte základovou traverzu do zalití základu [A]. Vyztužte základní zalití základu [A] a propojte ho armovacími železy s podkladem. Základní zalití [A] musí odolat nejméně stejnému zatížení jako je svárový spoj základových šroubů. Po montáži vzpěry krouticího momentu proveďte vrchní zalití základu [B] a upevněte ho pomocí armovací oceli se základním zalitím základu [A]. HA [5412] [5422] [5410] [5420] [5414] [5424] [5418] ØMT [5416] B JS JT A 51694AXX [A] Základní zalití [5416] Kotevní deska [B] Vrchní zalití základu [5418] Kotvicí čep [5410] Ukotvení [5420] Šestihranná matice [5412] Kotvicí čep [5422] Přidržovací kroužek [5414] Čep s okem [5424] Přidržovací kroužek Kromě položek A a B jsou všechny další uvedené součásti obsaženy v rozsahu dodávky. Délka HA vzpěry krouticího momentu (Æ následující tabulka) může být volena volně v rozsahu mezi HA min a HA max. Pokud by mělo být HA větší než HA max, dodává se vzpěra krouticího momentu ve speciálním provedení. Velikost převodovky HA [mm] min.... max. 02, JT [mm] JS [mm] ámt [mm] 04, , , Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 83

84 5 Mechanická instalace nabídky Montáž pohonu s klínovým řemenem 5.7 Montáž pohonu s klínovým řemenem Pohon klínovým řemenem se používá tehdy, když je potřebné přizpůsobení celkového převodového poměru. Standardní rozsah dodávky obsahuje konzolu motoru, řemenice, klínový řemen a kryt řemenu. Používejte pouze řemeny s dostatečným elektrickým odporem proti plíživým proudům (< 10 9 Ê). Jen když od SEWEURODRIVE nebylo dodáno ochranné zakrytování: Před instalací ochranného zakrytování musí být provedením analýzy rizik prokázáno, že nemůže vzniknout žádný zdroj jisker (např. vylétání jisker broušením). Analýzu rizik musí provést výrobce. Dodržujte přípustnou váhu motoru uvedenou v následující tabulce! G M = váha motoru G G = váha převodovky Stojaté provedení: MC2P/MC3P MC2R/MC3R Patkové provedení G M Â 0,4 G G Nástrčné provedení G M Â 0,4 G G Nutná dohoda s SEWEURODRIVE Nutná dohoda s SEWEURODRIVE Přírubové provedení G M Â 0,4 G G Vodorovná vývodová hřídel: Patkové provedení G M Â 1,0 G G Nástrčné provedení G M Â 1,0 G G Přírubové provedení G M Â G G 54046AXX 54047AXX Svislá vývodová hřídel: Patkové provedení G M Â 0,4 G G Nástrčné provedení G M Â 0,4 G G Nutná dohoda s SEWEURODRIVE Přírubové provedení G M Â 0,4 G G 54052AXX Větší váhy motoru jsou přípustné jen tehdy, jestliže jsou uvedeny v objednávce. 84 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

85 Mechanická instalace nabídky Montáž pohonu s klínovým řemenem 5 G M = váha motoru G G = váha převodovky d1 [5260] [5110] [5214] [5210] [5218] [5112] [5262] [5114] [5212] [5216] 51695AXX [5110, 5112] konzola motoru [5214, 5216] řemenice [5114] upevňovací úhelník [5218] klínový řemen [5210, 5212] kuželová vložka [5260] kryt řemenu Montáž Tento následující návod pro instalaci je platný jen tehdy, když použijete kuželové vložky a řemeny od SEWEURODRIVE. Pokud použijete vlastní díly, věnujte pozornost následujícím informacím. Namontujte motor na konzolu motoru (upevňovací šrouby nejsou v rozsahu dodávky). Připevněte zadní desku krytu řemenu [5260] pomocí šroubů na konzolu motoru [5112, 5114] převodovky. Dávejte přitom pozor na požadovaný směr otevírání krytu řemenu [5260]. Pro nastavení napnutí klínového řemenu musíte uvolnit horní šroub [5262] na zadní desce krytu řemenu. Instalace kuželových vložek [5210, 5212]: Namontujte řemenice [5214, 5216] na hřídel motoru a hřídel převodovky co nejblíže je možné u ramene hřídele. Odmastěte kuželové vložky [5210, 5212] a řemenice [5214, 5216]. Vložte kuželové vložky do řemenic [5214, 5216]. Dbejte na to, aby otvory byly vyrovnané. Potřete tukem upevňovací šrouby a zašroubujte je do závitu náboje řemenic. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 85

86 5 Mechanická instalace nabídky Montáž pohonu s klínovým řemenem Očistěte hřídel motoru i hřídel převodovky a nasaďte zkompletované řemenice [5214, 5216]. Šrouby dotáhněte. Poklepejte lehce na objímku a šrouby znovu dotáhněte. Tento postup několikrát opakujte. Dávejte pozor na to, aby řemenice [5214, 5216] byly přesně vyrovnány. Kontrolu vyrovnání proveďte pomocí ocelového pravítka, které přiložíte na čtyřech místech (Æ následující obrázek) AXX Vyplňte zbývající otvory tukem, abyste zabránili vniknutí nečistot. Přetáhněte klínový řemen [5218] přes řemenici [5214, 5216] a napněte řemen pomocí seřizovacích šroubů na konzole motoru (Æ bod Zkušební síly řemenu). Maximální přípustná chyba je 1 mm na každých 1000 mm rozpětí klínového řemenu. Jen tak je možné zajistit maximální přenos síly a zároveň zabránit nadměrnému zatěžování hřídelí převodovky a motoru. Kontrola napnutí řemenu pomocí měřicího přístroje napnutí řemenu: Změřte rozpětí řemenu (= volná délka řemenu) Změřte vertikální sílu, která způsobí průhyb 16 mm na každých 1000 mm řemenu. Srovnejte tyto naměřené hodnoty s hodnotami v bodu "Zkušební síly řemenu". Dotáhněte uzavírací šrouby ozubené tyče motoru a zadní desku zakrytování řemenu. Namontujte kolíky závěsů víka krytu řemenu. Kolíky závěsů zajistěte. Zkušební síly řemenu Profil řemenu á d 1 [mm] Síla potřebná k tomu, aby se řemen prohnul o 16 mm na každých 1000 mm rozpětí [N] SPZ SPA SPB SPC Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

87 Mechanická instalace nabídky Ohřev oleje Ohřev oleje Použití ohřevu oleje je přípustné pouze po projednání se SEWEURODRIVE. Dodržujte také zvláštní návod k obsluze. Ohřev oleje je potřebný k tomu, aby bylo zaručeno potřebné mazání při spuštění strojů za nízkých teplot okolí (např. tzv. studený start převodovky). Účel a principiální sestava Ohřev oleje se skládá ze tří hlavních částí: 1. odporový ohřev v olejové lázni ("Ohřev oleje") se svorkovnicemi 2. teplotní senzor 3. termostat [3] [2] [1] 50530AXX [1] Ohřev oleje [2] Teplotní senzor [3] Termostat [3] [2] [1] 50538AXX [1] Ohřev oleje [2] Teplotní senzor [3] Termostat Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 87

88 5 Mechanická instalace nabídky Ohřev oleje [3] [2] [1] 50539AXX [1] Ohřev oleje [2] Teplotní senzor [3] Termostat 88 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

89 Mechanická instalace nabídky Teplotní spínač NTB Teplotní spínač NTB Typy: Electrotec NTB, 70 C / Electrotec NTB, 80 C / Electrotec NTB, 90 C / Electroctec NTB, 100 C Teplotní spínač NTB se používá ke kontrole teploty oleje protékajícího v převodovce nebo teploty oleje ve vaně. Obvykle využívanými funkcemi teplotního spínače jsou: předběžné varování při 70 C nebo 80 C zastavení hlavního motoru převodovky při 90 C nebo 100 C Teplotní spínač NTB se skládá z mosazného krytu s vnějším závitem G1/2", bimetalu s otevíracími kontakty a z izolačního tělesa se spojením přes teplotní spínač. Aby byla garantována dlouhá životnost a rovněž funkceschopnost za všech podmínek, doporučuje se použít v obvodu relé namísto přímého propojení teplotním spínačem. NTB 38 C C 51 NTB Obr. 1 trimetalový termostat s izol. kabel. příchytkou PG09 druh kontaktu A = zapínací kontakt C = vypínací kontakt A Ø 26.8 izolační kabelová příchytka CH 27 pracovní teplota 25 C ± 5 C 31 C ± 5 C 38 C ± 5 C 47 C ± 5 C 60 C ± 5 C 70 C ± 5 C 80 C ± 5 C 90 C ± 5 C 100 C ± 5 C 105 C ± 5 C závit kód "A" podíl B G 3/8" C G 1/2" D M22x ACS Technické údaje Maximální teplota 120 C Teplota vyvolání reakce 70, 80, 90, 100 C ± 5 C Počet pracovních cyklů Výkon na kontaktech 10 A 240 V AC Pozlacené kontakty Diference ÖT 11 C Stupeň elektrického krytí IP65 / DIN PG09 zástrčka DIN Kontakt Otvírač (NC) Materiál: Kryt CH 27 Eloxovaný hliník Materiál: Kryt termostatu Termoplast Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 89

90 5 Mechanická instalace nabídky Teplotní spínač NTB Teplotní spínač musí být používán společně s dělicím zesilovačem, který umožní vlastní bezpečné spínací pochody. Dělicí zesilovač ovšem musí být umístěn mimo prostředí s nebezpečím výbuchu! Teplotní spínač (NTB) Ex explozivni prostředí neexplozivní prostředí odpojovací zesilovač 57740ACS Schéma zapojení [1] [2] [3] 57737AXX [1] [2] [3] Otevírací kontakt (bez podtlaku) Zemnicí svorka 6.3 x 0.8 Uzavírací kontakt NO (bez podtlaku) 90 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

91 Mechanická instalace nabídky Adapter SPM Adapter SPM Poloha montáže K měření rázového zatížení ložisek převodovky je možné obdržet adapter SPM. Rázové zatížení je měřeno pomocí senzorů rázových impulzů, které jsou upevněny na adapteru SPM. MC.R..: Při použití příruby motoru nebo ventilátoru je potřebný prodloužený adapter SPM [3]. MC.R..: Adaptery SPM [1] a [2] jsou umístěny po straně převodovky, adapter SPM [3] na straně vstupu. MC.P..: Adaptery SPM [1] a [2] jsou umístěny po straně převodovky. [3] [3] [2] [1] [2] [1] 51884AXX [1] [2] 59210AXX Používat je možné jen takové přístroje, které jsou povolené pro činnost v prostředí s nebezpečím výbuchu! Montáž senzoru rázových impulzů Odstraňte ochranný kryt z adapteru SPM [1]. Dávejte pozor na to, aby adapter SPM [1] byl čistý a pevně dotažený. Upevněte senzor rázových impulzů [2] na adapter SPM [1]. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 91

92 5 Mechanická instalace nabídky Ventilátor 5.11 Ventilátor Jestliže je překračován projektovaný mezní tepelný výkon převodovky, může být namontován ventilátor. Jestliže se po zprovoznění převodovky změnily podmínky okolního prostředí, je možné zařízení dodatečně vybavit ventilátorem. Směr otáčení převodovky nemá žádný vliv na provoz větráku. B 1 B 1 Ød3 A 1 A 1 30 Y 4 Y AXX Přívod vzduchu udržujte trvale volný! Přívod vzduchu udržujte trvale volný! Druh A 1 B 1 Y 4 Y 1 Vstup vzduchu převodovky [mm] á d 3 [mm] Úhel MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL MC3RL Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

93 Mechanická instalace nabídky Čidlo průtoku Čidlo průtoku Použití Čidlo průtoku je elektronický spínač, který slouží ke kontrole řádné funkce systému tlakového mazání (Æ čerpadlo na konci hřídelí; Æ motorové čerpadlo) pomocí kontroly průtoku oleje. Pokud by bylo na základě projekčních podkladů předepsáno použití čidla průtoku, smí být převodovka v takovém případě uvedena do provozu jedině sinstalovaným čidlem průtoku. Dodržujte příslušný návod k použití. Čidlo průtoku může být používáno pouze společně s kontrolním zařízením. Účinnost funkce kontroly je nutno přezkoušet před uvedením do provozu. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 93

94 5 Mechanická instalace nabídky Optický ukazatel proudění 5.13 Optický ukazatel proudění [2] [3] [2] [1] [2] 57682AXX [1] Směr průtoku oleje [2] Sklíčko [3] Blok rozdělovače oleje Použití Optický ukazatel proudění je zjednodušená metoda pro kontrolu funkce systému tlakového mazání, a to pohledovou kontrolou na průtok oleje. Všechny převodovky s olejovým čerpadlem jsou standardně vybavovány optickým ukazatelem proudění (od roku 2006). Převodovky s olejovým čerpadlem a s průtočným množstvím nad 8,5 l/min. jsou standardně vybavovány elektrickým čidlem proudění a rovněž optickým ukazatelem proudění. Funkce Průtok oleje je viditelný za sklíčkem [2]. Jestliže neprotéká žádný olej a/nebo jsou v oleji bubliny vzduchu, musíte zkontrolovat funkci čerpadla a sacího vedení se všemi přípoji. Čisté sklíčko [2] a dostatečné světlo za blokem rozdělovače oleje ulehčují rozeznávání dostatečného průtoku oleje. 94 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

95 Mechanická instalace nabídky Připojení chladicího zařízení olej / voda Připojení chladicího zařízení olej / voda Při připojování chladicího zařízení olej / voda dodržujte zvláštní dokumentaci výrobce Připojení chladicího zařízení olej / vzduch Při připojování chladicího zařízení olej / voda dodržujte zvláštní dokumentaci výrobce Připojení motoru čerpadla Při připojování motoru čerpadla dodržujte zvláštní dokumentaci výrobce. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 95

96 6 I 0 Uvedení do provozu Pokyny pro uvedení do provozu 6 Uvedení do provozu 6.1 Pokyny pro uvedení do provozu Bezpodmínečně dodržujte bezpečnostní pokyny uvedené v předchozích kapitolách! Předtím než začnete provádět práce údržby nebo doplňovat převodový olej, zjistěte si teplotu povrchu čerpadla (horký olej v převodovce)! Nebezpečí popálení horký olej v převodovce! Bezpodmínečně zabraňte při všech pracích na převodovce přítomnosti otevřeného ohně nebo tvoření jisker! Před uvedením do provozu bezpodmínečně zkontrolujte správný stav oleje! Plnicí množství maziv najdete na typovém štítku. U převodovek s dlouhodobou ochranou: Vyměňte uzavírací šroub na vyznačeném místě na převodovce za odvzdušňovací šroub (položka Æ viz podklady ke kontraktu). Potřebné údaje k dlouhodobé ochraně naleznete na následující stránce. Po provedeném ustavení převodovky zkontrolujte pevné dotažení všech upevňovacích šroubů. Dále musí být po dotažení všech upevňovacích prvků důkladnou kontrolou zajištěno, že se nezměnilo vyrovnání stroje. Zajistěte eventuálně namontované výpustní kohouty oleje proti nezamýšlenému otevření. Při používání průzorového sklíčka ke kontrole stavu oleje je nutné toto sklíčko chránit před poškozením. Chraňte převodovku před padajícími předměty. Kontrolujte správné umístění a správnou funkci ochranných krytů na rotujících částech. Dotýkání se rotujících dílů není přípustné. Zajistěte, aby otáčející se hřídele a spojky byly opatřeny vhodnými ochrannými kryty. Dotýkání se rotujících dílů není přípustné. Proveďte potřebná ochranná opatření k tomu, aby personál byl chráněn před parami rozpouštědel s parami inhibitoru koroze (Æ viz kapitola 2.5 "Dlouhodobé skladování")! 96 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

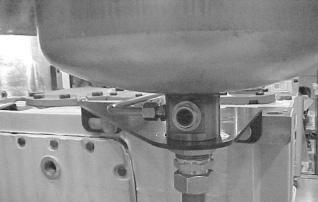

97 Uvedení do provozu Uvedení převodovky do provozu I Uvedení převodovky do provozu Před uvedením do provozu MAX MIN U převodovek s dlouhodobou ochranou: Vyjměte převodovku z ochranné bedny provedené jako zámořské balení. Odstraňte z dílů převodovky ochranný prostředek proti korozi. Dávejte pozor na to, aby těsnění, těsnicí plochy a těsnicí manžety nebyly poškozeny mechanickými vlivy. Před naplněním správným druhem a množstvím oleje odstraňte z převodovky zbytky ochranného oleje. K tomu vyšroubujte výpustní šroub oleje a zbytky ochranného oleje vypusïte. Výpustní šroub oleje potom znovu namontujte. Odšroubujte šroub plnicího hrdla oleje (položka Æ kapitola "Konstrukční tvary"). Při plnění oleje použijte filtr (jemnost filtru maximálně 25 µm). Převodovku naplňte správným druhem a množstvím oleje (Æ kapitola 3.3 "Typový štítek"). Množství oleje uvedené na typovém štítku převodovky je nutno brát jako směrnou hodnotu. Značka na měřicí tyčince oleje je nejlepší informací o správném stavu oleje. Správnou výšku hladiny oleje (= těsně pod značkou "max" na měrce oleje) zjistíte pomocí měřicí tyčinky. Po naplnění znovu našroubujte šroub hrdla pro plnění oleje. Pro průmyslové převodovky s vyrovnávací nádrží oleje z oceli (Æ kapitola 6.5 "Uvádění do provozu u průmyslových převodovek MC s vyrovnávací nádrží oleje z oceli"). U převodovek s průzorovým okénkem ke sledování oleje (zvláštní nabídka): Kontrolovat správný stav oleje pohledovou zkouškou (= olej je v průzorovém okénku vidět). Zajistěte, aby otáčející se hřídele a spojky byly opatřeny vhodnými ochrannými kryty. Zkontrolujte u převodovky s motorem čerpadla funkci systému tlakového mazání. Zkontrolujte správné připojení kontrolních přístrojů. Ponechejte převodovku po delší době odstávky (maximálně cca 2 roky) jistou dobu běžet se správnou olejovou náplní (Æ kapitola 3.3 "Typový štítek") bez zatížení. Tím bude zajištěno, že mazací systém, zejména olejové čerpadlo, bude bezvadně fungovat. U převodovky s namontovaným ventilátorem na poháněcí hřídeli zkontrolujte volný přístup vzduchu uvnitř daného úhlu (Æ kapitola 5.11 "Ventilátor"). Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 97

98 6 I 0 Uvedení do provozu Doba záběhu Instalace kontrolních přístrojů a jejich uvedení do provozu Pokud by bylo na základě projekčních podkladů předepsáno použití kontroly teploty, smí být převodovka v takovém případě uvedena do provozu jedině s instalovanou kontrolou teploty. Jestliže je na převodovce instalováno čerpadlo na konci hřídele, musí být převodovka kromě toho vybavena ještě přídavnou kontrolou průtoku. Podle podmínek použití musí být převodovky vybaveny teplotním spínačem (kontrola proudění). Účinnost funkce kontroly je nutno přezkoušet před uvedením do provozu. 6.3 Doba záběhu Jako první fáze uvádění do provozu doporučuje SEWEURODRIVE provést záběh převodovky. Zvyšujte zatížení a obvodovou rychlost postupně ve 2 až 3 stupních až do maxima. Tento průběh záběhu trvá přibližně 10 hodin. Při fázi záběhu dbejte na následující body: Při náběhu kontrolujte hodnoty výkonu uvedené na typovém štítku, protože jejich četnost a výška mají rozhodující význam pro životnost převodovky. Běží převodovka rovnoměrně? Nevznikají chvění nebo nepříjemné hluky za chodu? Nedochází k netěsnostem (mazání) na převodovce? Další informace a rovněž opatření k odstraňování poruch naleznete v kapitole "Provozní poruchy". 6.4 Uvedení převodovky s blokováním protisměrného pohybu do provozu Dbejte u převodovek s blokováním protisměrného pohybu na správný směr otáček motoru! 98 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

99 Uvedení do provozu Uvedení převodovek s vyrovnávací nádrží oleje z oceli do provozu I Uvedení převodovek s vyrovnávací nádrží oleje z oceli do provozu Tato kapitola popisuje postup naplňování převodovek dodávaných s vyrovnávacími nádržemi na olej z oceli u typů MC.PV, MC.RV a MC.RE. Naplňování olejem musí být prováděno velmi pečlivě. V převodovce se již nesmí nacházet žádný vzduch. Před naplněním převodovky musí být membrána v nádrži k vyrovnávání oleje z oceli dole. Membrána se pohybuje při provozu převodovky nahoru a dolů v souladu s tepelným roztahováním oleje. Poloha membrány před uvedením do provozu: [3] [2] [1] 52727AXX [1] Stav oleje [2] Membrána je v dolní poloze [3] Vzduch Jestliže se vzduch ve vyrovnávací nádrži oleje dostane pod membránu, může tuto membránu vytlačit nahoru. Tím se vytvoří tlak v převodovce a mohou vznikat netěsnosti. Olej musí mít při plnění teplotu okolního prostředí a převodovka musí být namontována do definitivní polohy. Jestliže je převodovka naplněná ještě před montáží, nesmí se převodovka při montáži nahýbat, protože by olej přitom membránu posunul nahoru. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 99

100 6 I 0 Uvedení do provozu Uvedení převodovek s vyrovnávací nádrží oleje z oceli do provozu [2] [1] [6] [5] [4] [7] [3] 57695AXX [1] Odvzdušňovací šroub [5] Šroub k vypouštění vzduchu [2] Tyčinka k měření oleje a otvor k plnění oleje číslo 2 [6] Vyrovnávací nádrž oleje z oceli [3] Šroub výpusti oleje [7] Otvor k plnění oleje číslo 1 [4] Průzorové okénko oleje [2] [6] [4] [1] [5] [3] 51588AXX [1] Odvzdušňovací šroub [4] Průzorové okénko oleje [2] Tyčinka k měření stavu oleje [5] Šroub k vypouštění vzduchu [3] Šroub výpusti oleje [6] Vyrovnávací nádrž oleje z oceli 100 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

101 Uvedení do provozu Uvedení převodovek s vyrovnávací nádrží oleje z oceli do provozu I 0 6 [6] [4] 56617AXX [6] [5] 56616AXX 1. Uvolněte šroub k vypouštění vzduchu [5]. 2. Odšroubujte VŠECHNY uzavírací šrouby, které se nacházejí nahoře na převodovce (zpravidla celkem 2 až 3 kusy), jako jsou převodovka, odvzdušňovací šroub a měřicí tyčinka. 3. Nechte vniknout tlakový vzduch přes odvzdušňovací šroub [1] do vyrovnávací nádrže oleje. Membrána poklesne dolů (někdy je k tomu slyšet zvuk "prasknutí"). 4. Naplňte olej přes plnicí otvory ([2][7] viz předcházející stránka). 5. Až olej dosáhne k otvorům uzavíracích šroubů (kromě toho, že Vy používáte tyčinku k měření hladiny oleje), namontujte uzavírací šrouby znovu na skříň převodovky. Začněte také uzavírat všechny šrouby, ke kterým olej dosáhl. Potom následuje druhý uzavírací šroub, atd. Tímto postupem zabráníte vměstkům vzduchu uvnitř převodovky. 6. Naplňujte převodovku tak dlouho, dokud olej nevytéká přes šroub k vypouštění vzduchu [5]. Nakonec našroubujte uzavírací šroub výpusti vzduchu. 7. Naplňte olej až k průzorovému sklíčku [4]. 8. Kontrolujte stav oleje přes průzorové sklíčko a pomocí tyčinky k měření výšky hladiny oleje. Správného stavu oleje je dosaženo tehdy, když je průzorové okénko zakryto olejem právě z poloviny. Rozhodující je stav oleje viditelný v průzorovém okénku. 9. Tyčinku k měření stavu oleje [2] znovu pevně zašroubovat. 10.Pro kontrolu proveďte zkušební chod, abyste se ujistili, že hladina oleje za průzorovým okénkem nepoklesne. 11.Zkontrolujte stav oleje teprve tehdy, až se převodovka ochladí na teplotu okolí. Předtím než začnete plnit olej do převodovky, musí se membrána ve vyrovnávací nádrži oleje nacházet ve spodní poloze, aby v převodovce nevznikal žádný tlak. Striktní dodržení popsaného postupu je předpokladem pro jakékoliv záruční nároky. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 101

102 6 I 0 Uvedení do provozu Měření teploty povrchu a oleje 6.6 Měření teploty povrchu a oleje Údaje o maximální teplotě povrchu uvedené na typovém štítku jsou založeny na měřeních, která byla provedena za normálních podmínek okolního prostředí a řádného uvedení do provozu. Již i velmi malá změna těchtto podmínek (např. omezený prostor) se může podstatným způsobem projevit na teplotním profilu. Měření povrchové teploty Během uvádění převodovky do provozu je nezbytně nutné měřit teplotu povrchu za maximálního zatížení. Toto měření je možné provádět běžným teploměrem. Změřte teplotu povrchu na místech všech ložisek, která jsou přístupná. Maximální teploty na povrchu se dosáhne po cca 6 hodinách a teplota nesmí být vyšší než o 70 K nad teplotou okolí. Jestliže odchylka teploty bude ležet nad touto hodnotou, ihned zastavte pohon převodovky. V takovém případě projednejte záležitost se SEWEURODRIVE. Měření teploty oleje Teplota oleje musí být měřena, aby bylo možné stanovit intervaly výměny oleje. Popis najdete v kapitole "Inspekce a údržba". Teplotu měřte na spodní straně převodovky. U převodovek s výpustním šroubem oleje měřte teplotu v místě tohoto šroubu. Knaměřené hodnotě přičtěte 10 K. Intervaly pro výměnu oleje založte na této teplotě. 6.7 Uvedení převodovek do provozu v prostředí s nebezpečím výbuchu Stanovte opatření, která zajistí, že hodnoty uvedené na typovém štítku převodovky nebudou překročeny. Přetížení převodovky musí být vyloučeno. Zajistěte, aby údaje na typovém štítku převodovky souhlasily se skutečnými podmínkami na místě práce převodovky. Převodovka směničem frekvence a smotorem Zajistěte, aby převodovka měla povolení k provozu s frekvenčním měničem (údaj na typovém štítku). Nastavení parametrů frekvenčního měniče musí zabránit přetížení převodovky. Na typovém štítku naleznete příslušné technické údaje pro převodovku. 102 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

103 Uvedení do provozu Odstavení převodovky z provozu I Odstavení převodovky z provozu Odpojte napětí z převodovky a zajistěte ji před neúmyslným novým zapnutím! Jestliže je převodovka odstavována na delší dobu, musíte ji pravidelně v odstupu cca 2 3 týdny uvádět do provozu. Pokud je převodovka odstavována na dobu delší než 6 měsíců, je nezbytné provést zakonzervování: Vnitřní konzervace u převodovek s mazáním broděním nebo mazáním v lázni: Naplňte převodovku až k odvzdušňovacímu šroubu olejem uvedeným na typovém štítku. Vnitřní konzervace u převodovek s tlakovým olejovým mazáním: V takovém případě projednejte záležitost se SEWEURODRIVE! Vnější konzervace: Proveďte vnější konzervaci konců hřídelí a nelakovaných ploch pomocí ochranného nátěru na bázi vosku. Jako ochranu před konzervačním prostředkem potřete tukem těsnicí chlopně kroužků těsnění hřídelí. Dodržujte pokyny k opětovnému uvádění do provozu uvedené v kapitole "Uvádění do provozu". Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 103

104 7 Inspekce a údržba Intervaly inspekcí a údržby 7 Inspekce a údržba Bezpodmínečně dodržujte bezpečnostní pokyny uvedené v předchozích kapitolách! Všechny práce spojené s údržbou a péčí o zařízení provádějte pečlivě a jen důkladně vyškoleným personálem! Převodovku a nástavby odstavit z provozu! Práce na převodovce provádějte pouze tehdy, když je převodovka v klidu. Přitom zajistěte agregát pohonu proti nezamýšlenému zapnutí, např. zamknutím vypínače opatřeného klíčem nebo vytažením pojistek z přívodu proudu. Na místo zapínání umístěte štítek s pokynem, ze kterého vyplývá, že na převodovce se právě pracuje. 7.1 Intervaly inspekcí a údržby Časový interval Co je třeba udělat? kontrolovat teplotu skříně převodovky: u syntetických olejù: max. 100 C Denně kontrolovat zvuky z převodovky kontrolovat průsak z převodovky Po hodinách provozu první výměna oleje po uvedení do provozu Po 500 hodinách provozu Každých 3000 hodin provozu, nejméně pololetně kontrolovat stav oleje případně olej doplnit (Æ kapitola 3.3 "Typový štítek") kontrolovat olej: Jestliže převodovka pracuje ve venkovním nebo vlhkém prostředí, kontrolujte obsah vody v oleji. Ten nesmí překročit 0.05 % (500 ppm). doplnit těsnicí tuk mazacího labyrintu těsnění. Na každou maznici použít cca 30 g těsnicího tuku. očistit odvzdušňovací šroub Každých 4000 hodin provozu u převodovek s Drywell: promazat spodní ložisko LSS Podle provozních podmínek, ale nejpozději každých 12 měsíců Podle provozních podmínek, ale nejpozději každé 3 roky Rozdílně (v závislosti na vnějších vlivech) kontrolovat pevné dotažení upevňovacích šroubů kontrolovat stav a znečištění chladiče olej/vzduch kontrolovat stav chladiče olej/voda vyčistit filtr oleje a případně vyměnit filtrační vložku výměna syntetického oleje (Æ kapitola "Práce inspekce aúdržby na převodovce") vylepšit resp. obnovit protikorozní nátěr povrchu očistit vnější povrch převodovky a ventilátoru kontrolovat ohřev oleje: jsou všechna připojovací vedení a všechny svorky pevně zapojené a nezoxidované? krustou znečištěné části (např. část ohřevu) očistit, případně nahradit (Æ kapitola "Inspekce a údržba"). 7.2 Práce na spojkách při inspekci a údržbě Časové intervaly Co je třeba udělat? kontrolovat vůli protočení Každých 3000 hodin provozu, nejméně pololetně pohledová kontrola pružných prvků Po hodinách provozu výměna pružných prvků 104 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

105 Inspekce a údržba Intervaly výměny maziv Intervaly výměny maziv U zvláštních provedení a v podmínkách ztíženého resp. agresivního prostředí měnit olej častěji! K mazání se používají syntetická maziva na bázi PAO (polyalfaolefinů). Syntetické mazivo CLP HC (podle DIN 51502) uvedené na následujícím obrázku odpovídá olejům PAO. [1] [2] [1] Hodiny provozu [2] Trvalá teplota olejové lázně Průměrná teplota podle druhu oleje je kolem 70 C 59515AXX Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 105

106 7 Inspekce a údržba Kontrola stavu oleje 7.4 Kontrola stavu oleje Nikdy mezi sebou nemíchejte syntetická maziva! Umístění šroubů k zjištění stavu oleje a vypouštění oleje, odvzdušňovacího ventilu a průzorového okénka naleznete ve znázorněních v kapitole "Konstrukční tvary". MAX MIN 1. Odpojte napětí z motoru a zajistěte ho před neúmyslným novým zapnutím! Vyčkejte, dokud převodovka nevychladne nebezpečí popálení! 2. U převodovek s měrkou hladiny oleje: Vyšroubujte měrku / tyčinku k měření hladiny oleje a vytáhněte ji. Měrku očistěte a znovu zasuňte do převodovky (nedotahovat silně!). Měrku oleje znovu vytáhněte a kontrolujte výšku naplnění, případně doplňte: správný stav oleje musí být mezi značkou (= maximální stav oleje) a koncem měrky (= minimální stav oleje). 3. U převodovek s průzorovým okénkem ke sledování oleje (zvláštní nabídka): kontrolujte stav oleje (= střed průzorového okénka) pohledovou kontrolou. 7.5 Kontrola vlastností oleje 1. Odpojte napětí z motoru a zajistěte ho před neúmyslným novým zapnutím! Vyčkejte, dokud převodovka nevychladne nebezpečí popálení! 2. Pomocí výpustního šroubu odeberte malé množství oleje. 3. Kontrola vlastností oleje: Bližší informace ke zkoušce oleje na obsah vody a viskozitu získáte od Vašeho dodavatele maziv. Pokud olej vykazuje značné znečištění, projednejte záležitost se SEW EURODRIVE. 4. U převodovek se šroubem pro kontrolu výšky hladiny oleje: Vyjměte šroub, výšku hladiny oleje kontrolujte resp. doplňte, šroub znovu zašroubujte. 106 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

107 Inspekce a údržba Výměna oleje Výměna oleje Při výměně oleje je zásadně nutné plnit převodovku předtím použitým druhem oleje. Míchání olejů různých druhů resp. výrobců není povolené. Zejména se nesmí míchat syntetické oleje s jinými syntetickými oleji. Při přechodu od syntetického oleje určité báze na syntetický olej jiné báze musí být převodovka důkladně vypláchnutá novým druhem oleje. Olej od různých výrobců maziv, který má být použitý, naleznete v tabulce maziv v kapitole 9. Údaje o druhu oleje, viskozitě oleje a potřebném množství jsou uvedeny na typovém štítku převodovky. Množství oleje uvedené na typovém štítku je třeba rozumět jako přibližné množství. Rozhodující pro množství oleje, které má být naplněné, je značka na průzorovém sklíčku resp. na měrce. Výměna oleje se musí provádět pouze u převodovky zahřáté na provozní teplotu. Při výměně oleje musí být skříň převodovky propláchnutím olejem rovněž důkladně očištěná od kalu, otěru a starých zbytků oleje. K tomu použijte tentýž olej, který je použitý k provozu převodovky. Viskozní oleje je třeba předem zahřát. Teprve když jsou odstraněny veškeré zbytky, smí se naplnit čerstvý olej. Polohu šroubů pro kontrolu hladiny oleje a pro vypouštění oleje a rovněž odvzdušňovacího ventilu, naleznete podle konstrukčního provedení na příslušných znázorněních resp. na rozměrovém výkresu specifickém pro danou zakázku. 1. Odpojte napětí z motoru a zajistěte ho před neúmyslným novým zapnutím! Vyčkejte, dokud převodovka nevychladne nebezpečí popálení! U převodovek s vyrovnávací nádrží oleje je třeba nechat převodovku vychladnout na teplotu okolí, protože ve vyrovnávací nádrži ještě může zůstávat olej, který potom může náhle uniknout plnicím otvorem! Pokyn: Převodovka však musí zůstat teplá, protože nedostatečná tekutost příliš chladného oleje ztěžuje úplné vyprázdnění. 2. Pod výpustní šroub oleje podstavte vhodnou nádobu. 3. Vyšroubujte šroub z plnicího hrdla oleje, odvzdušňovací šroub a šroub pro vypouštění oleje. U převodovek s vyrovnávací nádrží z oceli odstraňte kromě toho šroub odvzdušnění na této vyrovnávací nádrži. Pro úplné vyprázdnění vtlačujte vzduch přes odvzdušňovací trubku do vyrovnávací nádrže oleje. Tím poklesne gumová membrána a vytlačí ještě zbývající olej. Toto poklesnutí přispěje k vyrovnání tlaku a ulehčí pozdější plnění olejem. 4. Olej úplně vypusïte. 5. Zašroubujte zpět šrouby vypouštění oleje. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 107

108 7 Inspekce a údržba Výměna oleje MAX MIN 6. Při plnění oleje použijte filtr (jemnost filtru maximálně 25 µm). Pro naplnění použijte nový olej stejného druhu (jinak je nutná konzultace s naším servisem), plnění provádějte plnicím otvorem. Použijte množství oleje v souladu s údaji na typovém štítku (Æ kapitola "Typový štítek"). Množství oleje uvedené na typovém štítku představuje směrnou hodnotu. Rozhodující jsou značky na měrce oleje. Pomocí měrky / tyčinky k měření hladiny oleje kontrolujte správné naplnění olejem. 7. Zašroubujte šroub ke kontrole stavu oleje. U převodovek s vyrovnávací nádrží z oceli našroubujte kromě toho šroub odvzdušnění na této vyrovnávací nádrži. 8. Našroubujte šroub odvzdušňování. 9. Vyčistěte filtr oleje, případně vyměňte filtrační vložku (při použití externího chladiče olej / vzduch nebo olej / voda). Eventuelně přeteklý olej je třeba ihned odstranit. 108 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

109 Inspekce a údržba Čištění ohřevu oleje Čištění ohřevu oleje Usazeniny na součástech ohřevu oleje je nutno odstranit. Pro čištění je třeba součásti ohřevu oleje demontovat. Bezpodmínečně dbejte na to, aby topný odpor byl odpojený ještě dříve než vypustíte olej. Zahřátý topný odpor může odpařený olej dovést k explozi. Demontáž ohřevu oleje [3] [2] [1] 50530AXX [1] Ohřev oleje [2] Teplotní senzor [3] Termostat Demontujte topný článek ohřevu [1] a těsnění na převodovce. Demontujte spodní část svorkovnice. Očistěte topné články pomocí rozpouštědla. Dávejte pozor na to, abyste topné články neponičili poškrábáním! Montáž ohřevu oleje Namontujte topný článek ohřevu [1] a těsnění na převodovce. Topné články musí být vždy obklopeny kapalinou. Namontujte spodní část svorkovnice pomocí upevňovacího kroužku. Zajistěte, aby těsnění bezvadně dosedlo mezi svorkovnici a horní konec topného článku. Vložte teplotní senzor [2] do olejové vany převodovky. Zkontrolujte požadovanou spínací teplotu na termostatu [3]. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 109

110 7 Inspekce a údržba Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli 7.8 Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli U verze Drywell jsou spodní ložiska na vývodové hřídeli mazána tukem. Nálepka s intervaly dalšího mazání na převodovce obsahuje informace o tom, kolik mazacího tuku je na ložiska potřebné. Použijte vhodný tuk pro každou maznici, tak jak je zaznamenáno na nálepce, viz tabulka mazání Æ kapitola 10.2 Používejte pouze k mazání ložisek. Po delším skladování převodovky musíte tuk v ložiscích vyměnit ještě předtím, než uvedete převodovku do provozu. Ložiska musí být pravidelně domazávána. Příslušné informace týkající se množství mazacího tuku a intervalů domazávání jsou uvedeny na nálepce na převodovce. Rozlišují se dva druhy převodovek s Drywell: s EBD (Extended Bearing Distance) typy E...G se standardním provedením ložisek S EBD/E...G a Drywell [1] [2] 02,03 60 gram / 2 oz 04,05 90 gram / 3 oz 06, gram / 4 oz 08, gram / 5 oz every 4000 hours/epgrease NLGI 2 Obr. 1: Množství k doplnění u EBD a Drywell (viz typový štítek MC.V../E..G) 57359AEN [1] Velikost převodovky (viz typový štítek) [2] Množství k doplnění Velikost převodovky Množství tuku MC.V../E...G [g] Interval domazávání Každých 4000 hodin provozu nebo nejméně každých 10 měsíců 110 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

111 Inspekce a údržba Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli 7 Se standardním provedením ložisek a Drywell every 4000 hours / EPgrease NLGI 2 [1] [2] 02,03 30 gram / 1 oz 04,05 50 gram / 2 oz 06,07 65 gram / 2.5oz 08,09 80 gram / 3 oz 57681AEN [1] Velikost převodovky (viz typový štítek) [2] Množství k doplnění Velikost převodovky Množství tuku MC.V.. [g] Interval domazávání Po 4000 hodinách provozu nebo nejméně každých 10 měsících Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 111

112 02,03 60 gram / 2 oz 04,05 90 gram / 3 oz 06, gram / 4 oz 08, gram / 5 oz every 4000 hours/epgrease NLGI 2 7 Inspekce a údržba Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli Při domazávání ložisek postupujte následovně: [3] [1] [2] 57378AXX [1] Trubička úniku přebytečného tuku [2] Maznice [3] Etiketa s předepsaným množstvím tuku pro domazávání Tuk doplňovat když je převodovka v provozu. Množství mazacího tuku zjistíte na nálepce [3]. Nedoplňujte mazací tuk pod velkým tlakem! Příliš vysoký tlak zatlačí tuk mezi těsnicí chlopně a hřídel. Těsnicí chlopeň se tím může poškodit nebo deformovat, tuk se může začít rozkládat a způsobovat korozi vnitřku skříně převodovky. Tuk doplňujte za chodu převodovky opatrným vtlačováním potřebného množství. V žádném případě nepřekračujte množství mazacího tuku uvedené na nálepce na stroji! 1. Otevřete trubičku pro únik přebytečného tuku [1]. Starý tuk je vytlačován ven. 2. Nový tuk doplňujte pomocí maznice [2]. 3. Uzavřete trubičku pro únik přebytečného tuku [1]. 112 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

113 Provozní poruchy Vertikální převodovky s těsnicím systémem Drywell na vývodovém hřídeli 8 8 Provozní poruchy Bezpodmínečně dodržujte bezpečnostní pokyny uvedené v předchozích kapitolách! Poruchy, které se objeví v průběhu záruční doby, a které znamenají potřebu opravy na převodovce, smí odstraňovat pouze SEWEURODRIVE. Doporučujeme našim zákazníkům i po uplynutí záruční doby, aby se u poruch, jejichž příčinu není možné jednoznačně určit, opět obraceli na náš zákaznický servis. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 113

114 8 Provozní poruchy Poruchy na převodovce 8.1 Poruchy na převodovce Porucha Možné příčiny Odstranění Neobvyklé, rovnoměrné zvuky za chodu Neobvyklé nerovnoměrné zvuky za chodu Neobvyklé zvuky v oblasti upevnění převodovky Provozní teplota je příliš vysoká Příliš vysoká teplota na místech ložisek Vytéká olej 1) na montážní kryt na víko převodovky na kryt ložiska na montážní přírubu na těsnicí kroužek přívodní / vývodové hřídele Vytéká olej u výpustního šroubu u odvzdušňovacího šroubu Porucha chladicího zařízení olej / vzduch a olej / voda Zvýšená provozní teplota u blokování opačného chodu A. Zvuk valení/mletí: poškození ložiska B. Zvuk klepání: nepravidelnost v ozubení Cizí tělíska v oleji Upevnění převodovky se uvolnilo A. Příliš mnoho oleje B. Olej je příliš starý C. Olej je silně znečištěný D. U převodovek s ventilátorem: Otvor vstupu vzduchu / skříň převodovky jsou silně znečištěné E. Čerpadlo na konci hřídele je vadné F. Porucha chladicího zařízení olej / vzduch a olej / voda A. Příliš málo oleje B. Olej je příliš starý C. Čerpadlo na konci hřídele je vadné D. Ložisko je poškozené A. Těsnění u montáže (MC2P) / víko převodovky / ložiska / montážní příruby netěsní B. Těsnicí chlopeň hřídelového těsnicího kroužku je vadná C. Těsnicí kroužek hřídele je poškozený / opotřebovaný A. Příliš mnoho oleje B. Pohon je vsazen do špatného konstrukčního tvaru C. Častý studený start (olej pění) a/nebo příliš mnoho oleje Poškozené / vadné blokování opačného chodu A. Kontrolovat olej (Æ kapitola "Inspekce a údržba"), vyměnit ložisko B. Zavolat zákaznický sevis Kontrolovat olej (viz kapitola "Inspekce a údržba") Zastavit pohon a přivolat servis Upevňovací šrouby a matice dotáhnout na předepsaný moment Poškozené / vadné upevňovací šrouby a matice vyměnit A. Kontrolovat stav oleje, případně doplnit (Æ kapitola "Inspekce a údržba") B. Kontrolovat kdy naposledy byla provedena výměna oleje; případně olej vyměnit (Æ kapitola "Inspekce a údržba") C. Olej vyměnit (Æ kapitola "Inspekce a údržba") D. Vstupní otvor vzduchu kontrolovat; případně vyčistit, skříň převodovky vyčistit E. Čerpadlo zkontrolovat; případně vyměnit F. Dodržovat zvláštní návod k provozu pro chladicí zařízení olej / voda a olej / vzduch! A. Kontrolovat stav oleje, případně doplnit (Æ kapitola "Inspekce a údržba") B. Kontrolovat kdy naposledy byla provedena výměna oleje; případně olej vyměnit (Æ kapitola "Inspekce a údržba") C. Čerpadlo zkontrolovat; případně vyměnit D. Kontrolovat ložisko; případně vyměnit, zavolat servis A. Šrouby na příslušném krytu/víku dotáhnout a převodovku pozorovat. Olej uniká nadále: Zavolat zákaznický sevis B. Odvzdušnit převodovku (viz Æ kapitola "Konstrukční tvary" Převodovku nadále pozorovat. Olej uniká nadále: Zavolat zákaznický sevis C. Zavolat zákaznický sevis A. Upravit množství oleje (viz kapitola "Inspekce a údržba") B. Odvzdušňovací šroub správně nasadit (viz kapitola "Konstrukční tvary") a korigovat stav oleje (viz typový štítek, kapitola "Maziva") Dodržovat zvláštní návod k provozu pro chladicí zařízení olej / voda a olej / vzduch! Blokování opačného chodu zkontrolovat apřípadně vyměnit Zavolat zákaznický sevis 1) Na olej / tuk (malá množství) vystupující na těsnění hřídelí ve fázi náběhu (do doby chodu 24 hodin) je třeba pohlížet jako na normální, viz také DIN Servis zákazníkům Pokud byste potřebovali pomoc našeho servisu, prosíme o sdělení následujících údajů: úplné údaje z typového štítku druh a závažnost poruchy doba vzniku poruchy a doprovodné události předpokládaná příčina 114 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

115 Konstrukční tvary Použité symboly 9 9 Konstrukční tvary 9.1 Použité symboly Následující tabulka ukazuje symboly použité v následujících vyobrazeních a jejich význam. Symbol Význam Odvzdušňovací šroub Šroub k vypouštění vzduchu Inspekční otvor Šroub k plnění oleje Šroub výpusti oleje Tyčinka k měření stavu oleje Průzorové okénko oleje Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 115

116 9 Konstrukční tvary Polohy uložení převodovek MC.P Polohy uložení převodovek MC.P.. + M1 MC..PL.. M4 M2* MC..PE.. MC..PE MC..PVH.. M5 MC..PVS.. MC..PV... /SEP A A 4 A 2 2 C C C 3 B 3 B 3 B A B C 55477AXX * = nestandardní poloha převodovky. Položky ohřevu, měrky oleje a šroubu pro vypouštění oleje jsou jen příklady. Upozorňujeme, dbejte na výkres specifický pro Vaši zakázku. + = ve vodorovné poloze je šroub pro vypouštění oleje umístěn vždy na opačné straně než je vývodová hřídel. 116 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

117 Konstrukční tvary Polohy uložení převodovek konstrukční řady MC.R Polohy uložení převodovek konstrukční řady MC.R.. M4 MC..RE.. + M1 MC..RL M2* MC..RE.. 4 MC..RE... /SEP 0 4 M3* MC..RL.. MC..RVH.. M5 MC..RVS.. MC..RV... /SEP AXX * = nestandardní poloha převodovky. Položky ohřevu, měrky oleje a šroubu pro vypouštění oleje jsou jen příklady. Upozorňujeme, dbejte na výkres specifický pro Vaši zakázku. + = ve vodorovné poloze je šroub pro vypouštění oleje umístěn vždy na opačné straně než je vývodová hřídel. Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 117

118 10 Pokyny pro konstrukci a provoz Směrnice pro výběr oleje 10 Pokyny pro konstrukci a provoz 10.1 Směrnice pro výběr oleje Všeobecně Pokud není sjednána zvláštní dohoda, dodává SEWEURODRIVE pohony bez olejové náplně. To znamená, že před uvedením převodovky do provozu musí být doplněno řádné množství správného oleje. Potřebné údaje máte uvedené na typovém štítku převodovky. Při změnách konstrukčního tvaru oproti objednávkovým údajům projednejte záležitost se SEWEURODRIVE. Jinak je povolení ATEX neplatné! Potřebné množství a správný druh oleje závisí na následujících faktorech: velikost a typ převodovky provedení převodovky (MC..L.., MC..V.., MC..E) a poloha skříně (M1...M6) provozní teplota oleje v závislosti na přenášeném výkonu teplotě okolního prostředí způsobu mazání (broděním, v lázni, tlakové mazání) metodách dalšího chlazení minimální teplota při studeném startu Kromě požadované viskozity musí olej splňovat následující kriteria: vysoký viskozitní index musí obsahovat aditiva snižující otěr, chránící proti korozi, antioxidační prostředky apřísady snižující tvorbu pěny musí obsahovat aditiva EP Jestliže na základě provozních teplot nebo intervalů výměny oleje bude vybrán syntetický olej, pak SEWEURODRIVE doporučuje použít oleje na bázi polyalfaolefinů (PAO). 118 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

119 Pokyny pro konstrukci a provoz Směrnice pro výběr oleje 10 Syntetický olej Standardní Mazací oleje jsou rozděleny do viskozitních tříd ISOVG podle ISO 3448 a podle DIN ISOLCKT 460 Označení podle ISO ISOLCKT ISOLCKT ISOLCKT 460 Výběr viskozitní třídy při použití syntetického oleje Způsob mazání Teplota okolí Syntetický ISO VG Mazání v lázni Mazání broděním C 220 Tlakové mazání s ohřevem oleje a chladičem Mazání v lázni Mazání broděním C 320 Tlakové mazání s ohřevem oleje a chladičem Mazání v lázni Mazání broděním C 460 Tlakové mazání s ohřevem oleje bez chladiče Tlakové mazání s chladičem C 220 Tlakové mazání s chladičem C 320 Tlakové mazání bez chladiče C 460 Při tlakovém mazání s chladičem / bez chladiče musí být ověřeno chování při studeném startu! Při použití čerpadla oleje pro tlakové mazání musí náběhová viskozita ležet pod 2000 cst (Æ viz obrázek na následující stránce). V případě potřeby použijte ohřev oleje (Æ kapitola 5.8). Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 119

120 10 Pokyny pro konstrukci a provoz Směrnice pro výběr oleje [cst] [1] [5] [4] [6] 500 [3] [2] [ C] 55051AXX [1] Bod tuhnutí [ C] [4] Viskozitní index VI = ,180 [2] Provozní teplota oleje v převodovce [ C] [5] ISO VG [3] Viskozita [cst] [6] Teplotní omezení 100 C Dodržujte maximální provozní teplotu převodovky. Viskozitní třída ISO VG Max. přípustná provozní teplota [ C] (105 krátkodobě možné) Pokud je to potřebné, musí být použito chladicí zařízení (ventilátor, chladič voda / vzduch) nebo musí být zkrácen interval výměny oleje (viz kapitola "Interval výměny maziv" v návodu k obsluze). Výběr druhu oleje u syntetických olejů Vyberte druh oleje v souladu s požadovanou viskozitou podle tabulky v kapitole "10.2 Maziva". 120 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

121 Pokyny pro konstrukci a provoz Tabulka maziv Tabulka maziv Všeobecně Tabulka maziv na následující stránce uvádí přípustná maziva pro převodovky SEW EURODRIVE. Upozorňujeme na následující komentář k tabulce maziv. Komentář k tabulce maziv Použité zkratky, význam stínování a pokyny: CLP PAO = syntetické polyalfaolefiny 1) = teplota okolního prostředí = proveďte konzultaci se SEWEURODRIVE C 50 = mazání a chlazení = mazání broděním = mazání ponorem v lázni + + = tlakové mazání s chladičem a s ohřevem oleje + = tlakové mazání s chladičem bez ohřevu oleje Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 121

122 10 Pokyny pro konstrukci a provoz Tabulka maziv _2 Oil MC..P MC..R DIN (ISO) ISO VG class VG 150 CLP PAO VG 220 CLP PAO VG 320 CLP PAO VG 460 Mobil Mobilgear SHC XMP220 Mobilgear SHC XMP320 Mobil SHC 632 Mobilgear SHC XMP460 Mobil SHC 634 Omala Oil HD 220 Omala Oil HD 320 Omala Oil HD 460 Klübersynth GEM4150N Klübersynth GEM4220N Klübersynth GEM4320N Klübersynth GEM4460N Degol PAS 150 Degol GS 150 Degol PAS 220 Degol GS220 Degol PAS 320 Degol GS 320 Degol PAS 460 Degol GS 460 Enersyn EPXF 150 Enersyn SGXP 150 Enersyn EP XF 220 Enersyn SGXP 220 Enersyn EPXF 320 Enersyn SGXP 320 Enersyn EP XF 460 Enersyn SG XP 460 Pinnacle EP 220 Pinnacle EP 320 Pinnacle EP 460 Renolin Unisyn CLP 150 Renolin Unisyn CLP 220 Renolin Unisyn CLP 320 Renolin Unisyn CLP 460 Q8 Q8 ELGRECO 150 Q8 ELGRECO 220 Q8 ELGRECO 320 Q8 ELGRECO 460 Optigear Synthetic X 220 Tribol 1510/ 320 Tribol 1710/ 320 Optigear Synthetic A320 Optigear Synthetic X 320 Tribol 1510/ 460 Tribol 1710/ 460 Optigear Synthetic A460 Optigear Synthetic X 460 TO T A L Carter SH 150 Carter SH 220 Carter SH 320 Carter SH C 50 1) C Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

123 Pokyny pro konstrukci a provoz Plnicí množství maziv Plnicí množství maziv MC.P. Uvedená plnicí množství jsou směrné hodnoty. Přesné hodnoty se mění v závislosti na použitém převodu. Velikost převodovky Způsob mazání Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň 2stupňová Množství olej [l] Konstrukční provedení 3stupňová L V E L V E MC.R. Velikost převodovky Způsob mazání Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň Brodění Lázeň 2stupňová Množství olej [l] Konstrukční provedení 3stupňová L V E L V E Při tlakovém mazání bezpodmínečně dodržujte údaje uvedené na typovém štítku a v dokumentaci specifické pro danou zakázku! Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 123

124 10 Pokyny pro konstrukci a provoz Těsnicí tuky 10.4 Těsnicí tuky V následujícím přehledu jsou uvedené mazací tuky doporučené od SEWEURODRIVE při teplotách od 40 C do +80 C. Vlastnosti mazacího tuku: obsahuje aditiva EP třída tvrdosti NLGI2 Tento těsnicí tuk může být použitý následovně: jako těsnicí tuk ako ložiskový tuk pro spodní ložiska LSS u převodovek s těsnicím systémem Drywell Dodavatel Tuk Fuchs Renolit CXTom Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení

125 Prohlášení o shodě Těsnicí tuky Prohlášení o shodě EGKonformitätserklärung ECDeclaration of Conformity Déclaration de conformité CE DIN EN ISO 9001 im Sinne der Richtlinie 94/9/EG, Anhang VIII Nr./No/N according to EC Directive 94/9/EC, Appendix VIII au sens de la directive CE 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG ErnstBlickleStraße 42, D76646 Bruchsal erklärt in alleiniger Verantwortung die Konformität der folgenden Produkte: declares under sole responsibility conformity of the following products: déclare, sous sa seule responsabilité, que les produits : Getriebe MC 0209 der Kategorien 2GD Gear Units MC in categorys 2GD Réducteurs MC 0209 des catégories 2GD mit der Richtlinie: 94/9 EG with the directive: 94/9 EC respectent la directive : 94/9 CE angewandte Normen: EN 11271: applied standards: EN : Normes appliquées : EN : EN : EN : SEWEURODRIVE hinterlegt die gemäß 94/9EG, Anhang VIII geforderten Unterlagen bei benannter Stelle: FSA GmbH, EU Kennnummer 0558 SEWEURODRIVE will archive the documents required according to 94/9/EC, Appendix VIII at the following location: FSA GmbH, EU Code 0558 SEWEURODRIVE tient à disposition la documentation spécifiée dans la directive 94/9/CEE, Annexe VIII pour consultation à l endroit désigné : FSA GmbH, code UE 0558 Ort / Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení 125

126 11 Prohlášení o shodě Těsnicí tuky EGKonformitätserklärung EC Declaration of Conformity Déclaration de conformité CE DIN EN ISO 9001 im Sinne der Richtlinie 94/9/EG, Anhang VIII Nr./No/N according to EC Directive 94/9/EC, Appendix VIII au sens de la directive CE 94/9/CE, Annexe VIII SEW EURODRIVE GmbH & Co KG ErnstBlickleStraße 42, D76646 Bruchsal erklärt in alleiniger Verantwortung die Konformität der folgenden Produkte: declares under sole responsibility conformity of the following products: déclare, sous sa seule responsabilité, que les produits : Getriebe MC 0209 der Kategorien 3GD Gear Units MC 0209 in category 3GD Réducteurs MC 0209 des catégories 3GD mit der Richtlinie: 94/9 EG with the directive: 94/9 EC respectent la directive : 94/9 CE angewandte Normen: EN 11271: applied standards: EN : Normes appliquées : SEWEURODRIVE hält die gemäß 94/9/EG geforderten Unterlagen zur Einsicht bereit. SEWEURODRIVE will make available the documents required according to 94/9/EG for reference purposes. SEWEURODRIVE tient à disposition la documentation spécifiée dans la directive 94/9/CE pour consultation. Ort/Datum Place/date / Lieu et date Geschäftsführer Vertrieb und Marketing Managing Director Sales and Marketing Directeur général international commercial et marketing Bruchsal, H. Sondermann 126 Návod k provozu Průmyslové převodovky konstrukční řady MC... v nevýbušném provedení
