STROJÍRNY ROŽMITÁL POD TEMŠÍNEM. SHRNOVA PÍCE JEDNOROTOROVÝ NÁVOD K POUŽÍVÁNÍ A KATALOG DÍL od v do v..

Transkript

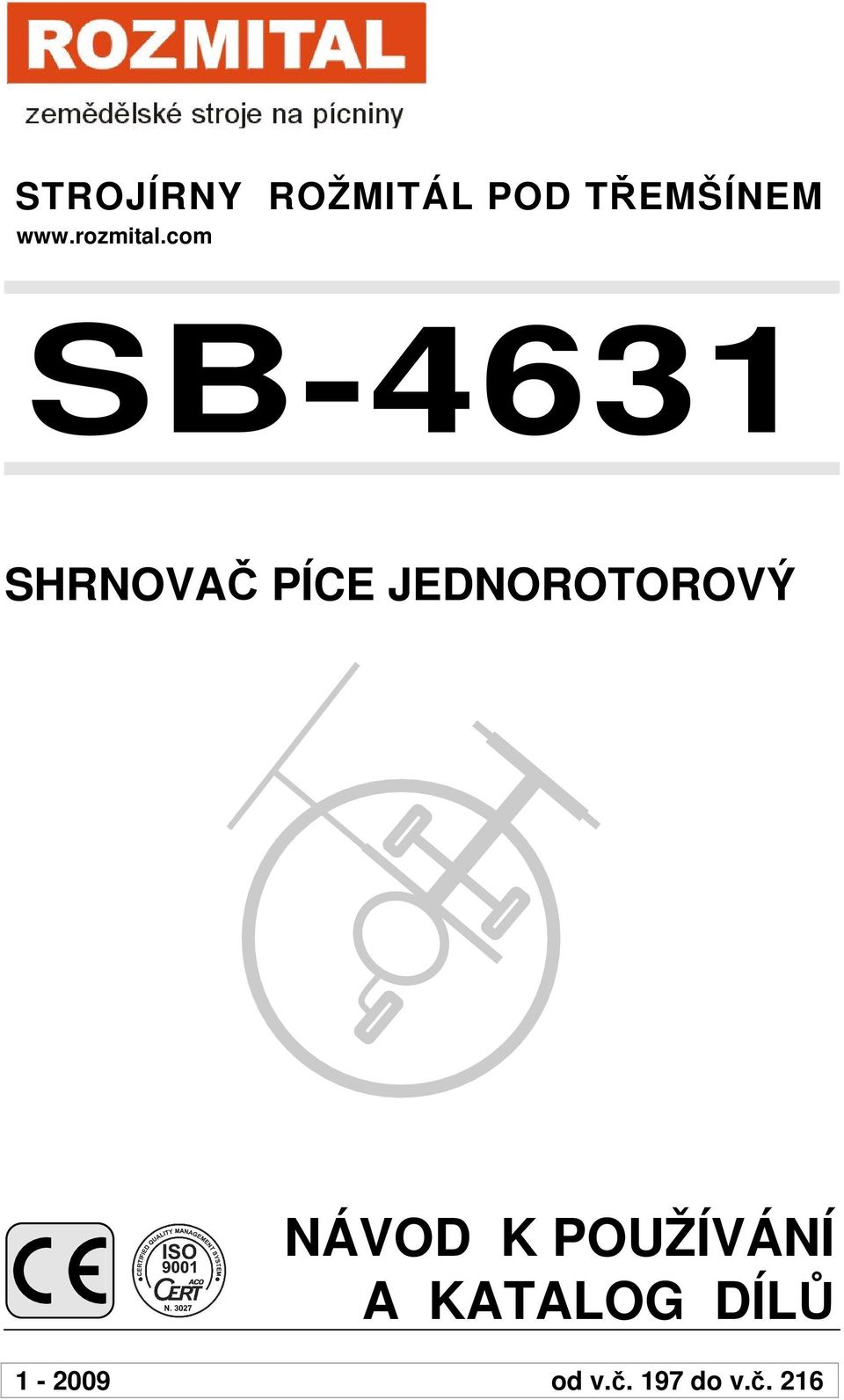

1 STROJÍRNY ROŽMITÁL POD TEMŠÍNEM SB-4631 SHRNOVA PÍCE JEDNOROTOROVÝ NÁVOD K POUŽÍVÁNÍ A KATALOG DÍL od v do v.. 216

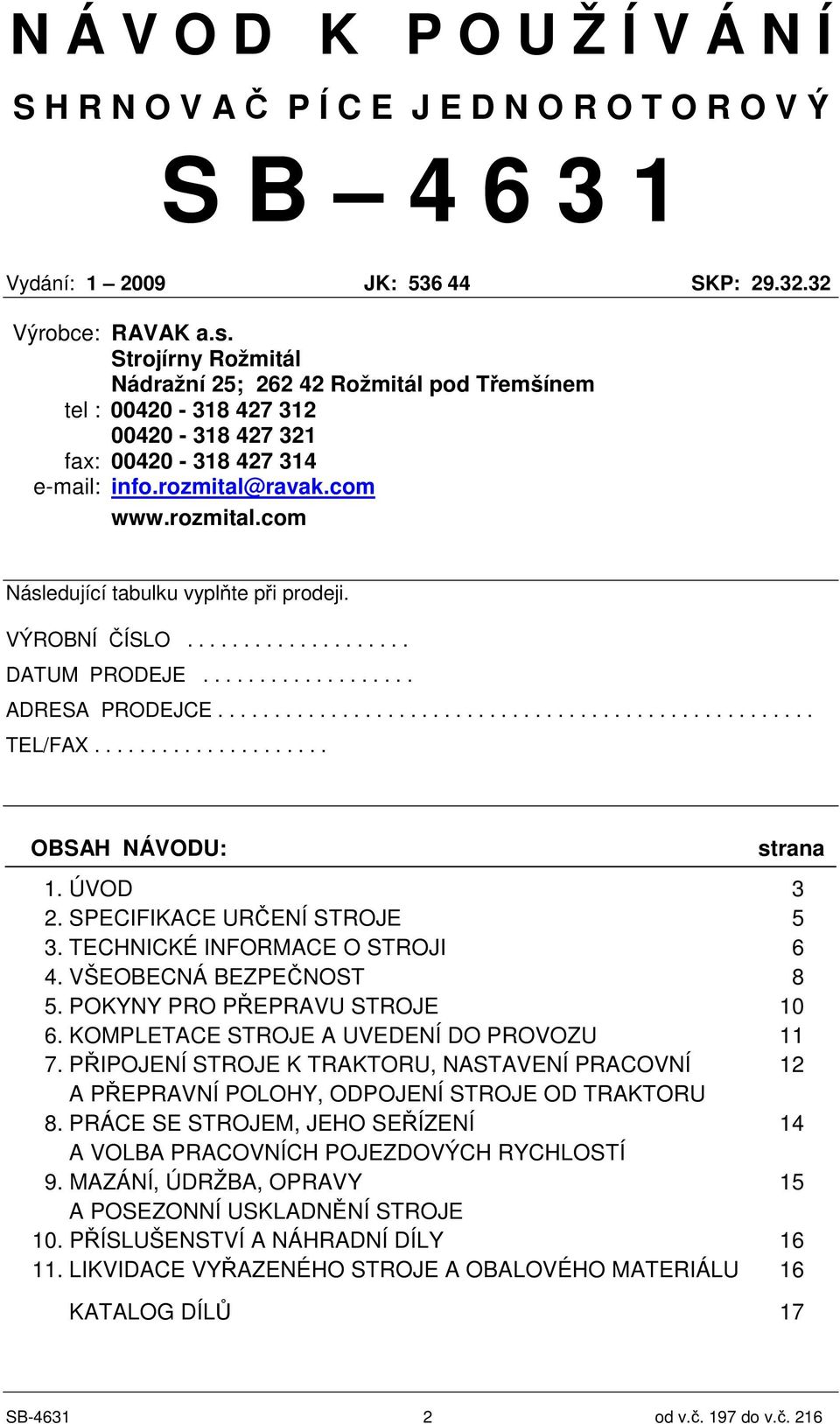

2 N Á V O D K P O U Ž Í V Á N Í S H R N O V A P Í C E J E D N O R O T O R O V Ý S B Vydání: JK: SKP: Výrobce: RAVAK a.s. Strojírny Rožmitál Nádražní 25; Rožmitál pod Temšínem tel : fax: info.rozmital@ravak.com Následující tabulku vyplte pi prodeji. VÝROBNÍ ÍSLO DATUM PRODEJE ADRESA PRODEJCE TEL/FAX OBSAH NÁVODU: strana 1. ÚVOD 3 2. SPECIFIKACE URENÍ STROJE 5 3. TECHNICKÉ INFORMACE O STROJI 6 4. VŠEOBECNÁ BEZPENOST 8 5. POKYNY PRO PEPRAVU STROJE KOMPLETACE STROJE A UVEDENÍ DO PROVOZU PIPOJENÍ STROJE K TRAKTORU, NASTAVENÍ PRACOVNÍ 12 A PEPRAVNÍ POLOHY, ODPOJENÍ STROJE OD TRAKTORU 8. PRÁCE SE STROJEM, JEHO SEÍZENÍ 14 A VOLBA PRACOVNÍCH POJEZDOVÝCH RYCHLOSTÍ 9. MAZÁNÍ, ÚDRŽBA, OPRAVY 15 A POSEZONNÍ USKLADNNÍ STROJE 10. PÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY LIKVIDACE VYAZENÉHO STROJE A OBALOVÉHO MATERIÁLU 16 KATALOG DÍL 17 SB od v do v.. 216

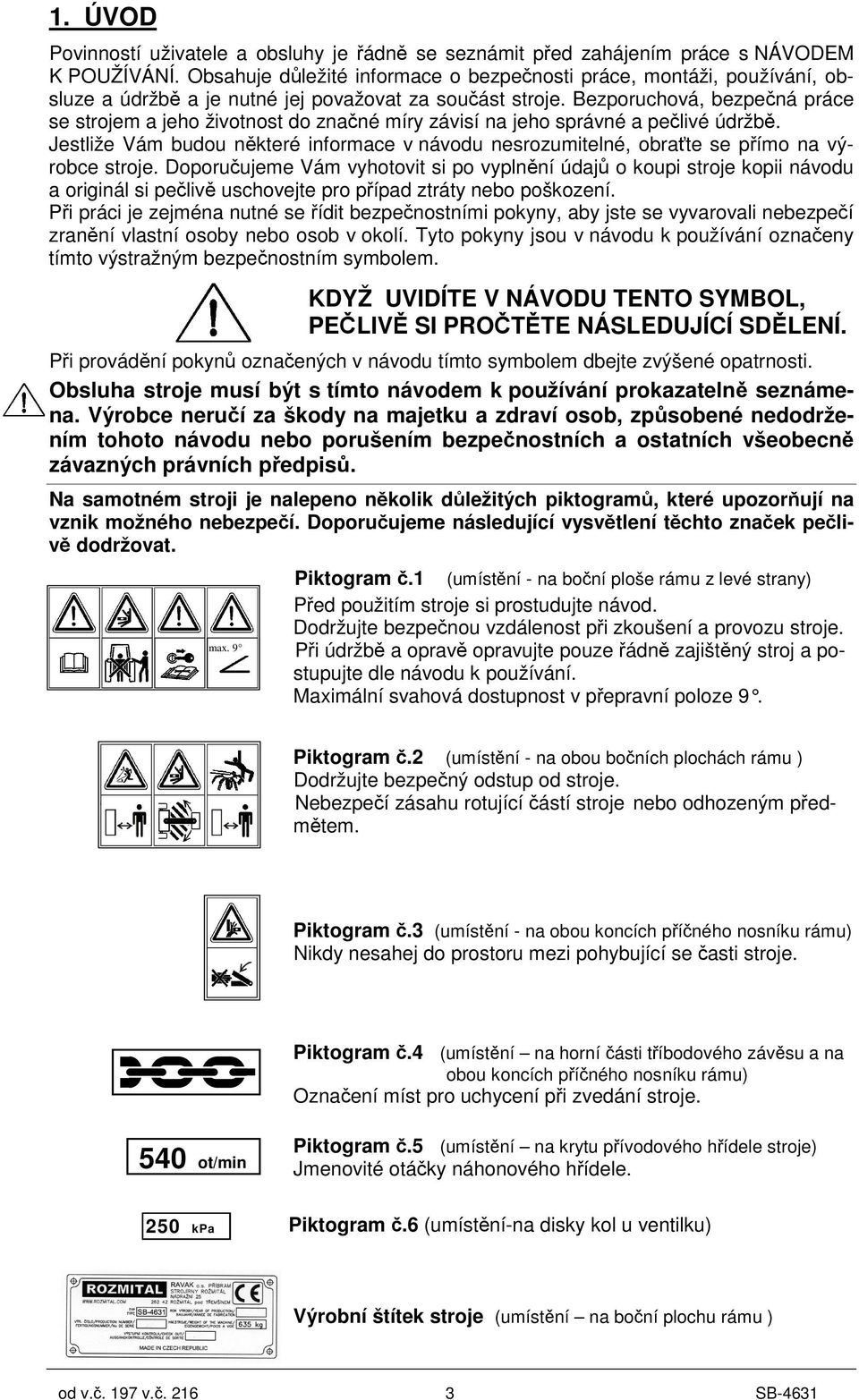

3 1. ÚVOD Povinností uživatele a obsluhy je ádn se seznámit ped zahájením práce s NÁVODEM K POUŽÍVÁNÍ. Obsahuje d ležité informace o bezpenosti práce, montáži, používání, obsluze a údržb a je nutné jej považovat za souást stroje. Bezporuchová, bezpená práce se strojem a jeho životnost do znané míry závisí na jeho správné a pelivé údržb. Jestliže Vám budou nkteré informace v návodu nesrozumitelné, obrate se pímo na výrobce stroje. Doporuujeme Vám vyhotovit si po vyplnní údaj o koupi stroje kopii návodu a originál si peliv uschovejte pro pípad ztráty nebo poškození. Pi práci je zejména nutné se ídit bezpenostními pokyny, aby jste se vyvarovali nebezpeí zranní vlastní osoby nebo osob v okolí. Tyto pokyny jsou v návodu k používání oznaeny tímto výstražným bezpenostním symbolem. KDYŽ UVIDÍTE V NÁVODU TENTO SYMBOL, PELIV SI PROTTE NÁSLEDUJÍCÍ SDLENÍ. Pi provádní pokyn oznaených v návodu tímto symbolem dbejte zvýšené opatrnosti. Obsluha stroje musí být s tímto návodem k používání prokazateln seznámena. Výrobce neruí za škody na majetku a zdraví osob, zpsobené nedodržením tohoto návodu nebo porušením bezpenostních a ostatních všeobecn závazných právních pedpis. Na samotném stroji je nalepeno nkolik dležitých piktogram, které upozor ují na vznik možného nebezpeí. Doporuujeme následující vysvtlení tchto znaek peliv dodržovat. max. 9 Piktogram.1 (umístní - na boní ploše rámu z levé strany) Ped použitím stroje si prostudujte návod. Dodržujte bezpenou vzdálenost pi zkoušení a provozu stroje. Pi údržb a oprav opravujte pouze ádn zajištný stroj a postupujte dle návodu k používání. Maximální svahová dostupnost v pepravní poloze 9. Piktogram.2 (umístní - na obou boních plochách rámu ) Dodržujte bezpený odstup od stroje. Nebezpeí zásahu rotující ástí stroje nebo odhozeným pedmtem. Piktogram.3 (umístní - na obou koncích píného nosníku rámu) Nikdy nesahej do prostoru mezi pohybující se asti stroje. Piktogram.4 (umístní na horní ásti tíbodového závsu a na obou koncích píného nosníku rámu) Oznaení míst pro uchycení pi zvedání stroje. 540 ot/min 250 kpa Piktogram.5 (umístní na krytu pívodového hídele stroje) Jmenovité otáky náhonového hídele. Piktogram.6 (umístní-na disky kol u ventilku) Výrobní štítek stroje (umístní na boní plochu rámu ) od v v SB-4631

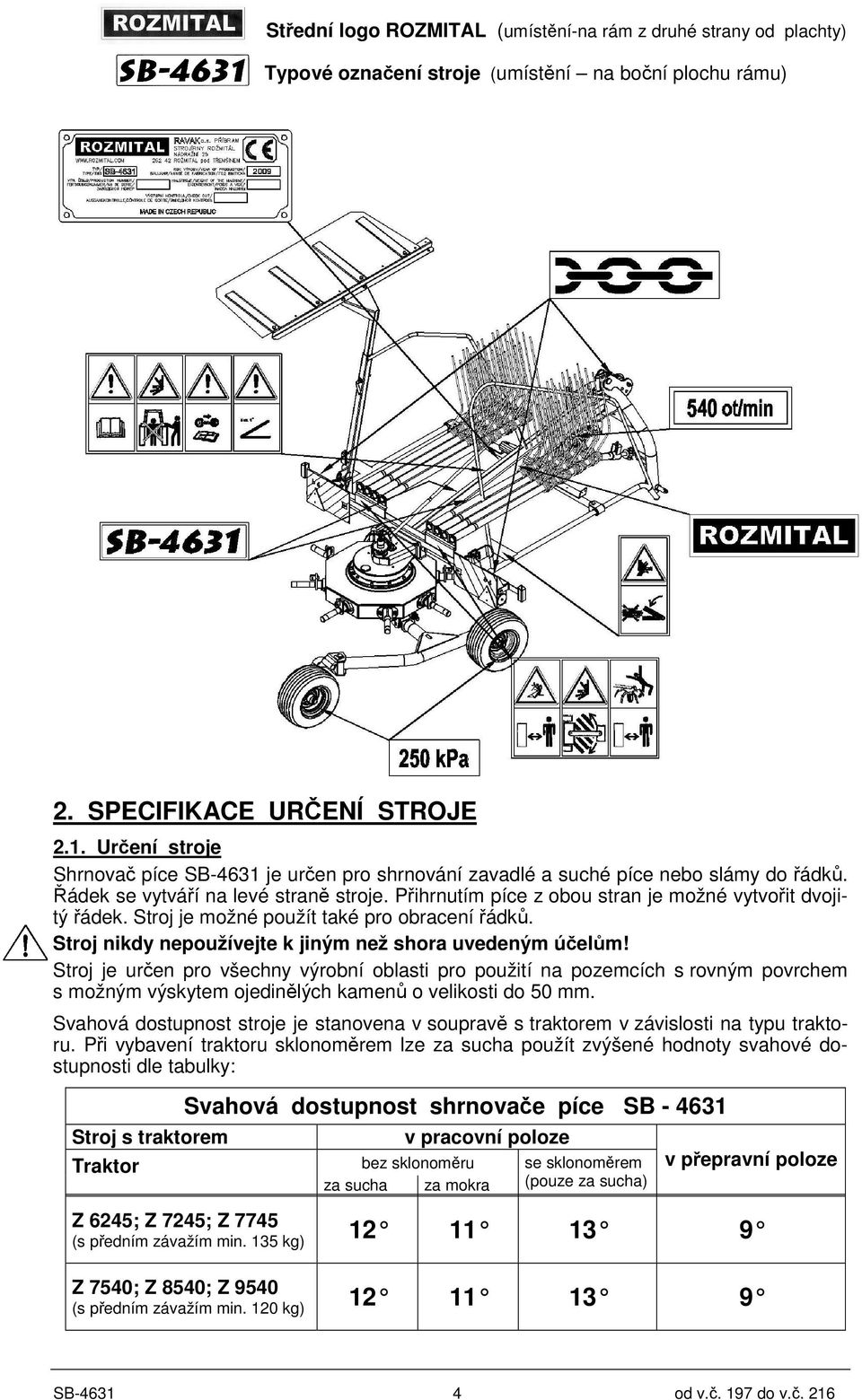

4 Stední logo ROZMITAL (umístní-na rám z druhé strany od plachty) Typové oznaení stroje (umístní na boní plochu rámu) 2. SPECIFIKACE URENÍ STROJE 2.1. Urení stroje Shrnova píce SB-4631 je uren pro shrnování zavadlé a suché píce nebo slámy do ádk. ádek se vytváí na levé stran stroje. Pihrnutím píce z obou stran je možné vytvoit dvojitý ádek. Stroj je možné použít také pro obracení ádk. Stroj nikdy nepoužívejte k jiným než shora uvedeným úelm! Stroj je uren pro všechny výrobní oblasti pro použití na pozemcích s rovným povrchem s možným výskytem ojedinlých kamen o velikosti do 50 mm. Svahová dostupnost stroje je stanovena v souprav s traktorem v závislosti na typu traktoru. Pi vybavení traktoru sklonomrem lze za sucha použít zvýšené hodnoty svahové dostupnosti dle tabulky: Stroj s traktorem Traktor Svahová dostupnost shrnovae píce SB v pracovní poloze bez sklonomru za sucha za mokra se sklonomrem (pouze za sucha) v pepravní poloze Z 6245; Z 7245; Z 7745 (s pedním závažím min. 135 kg) Z 7540; Z 8540; Z 9540 (s pedním závažím min. 120 kg) SB od v do v.. 216

5 Pi agregaci stroje s jiným než doporueným typem traktoru je uživatel povinen kontrolovat dovolené zatížení náprav a závsu traktoru, celkové jízdní vlastnosti soupravy a stanovit bezpenou svahovou dostupnost soupravy. Dále je teba kontrolovat potebný prostor pro bezpený provoz celého stroje a zvlášt kloubového hídele ve všech možných pracovních režimech a polohách stroje (pipojování, odpojování, jízda zatákou, zvednutí stroje tíbodovým závsem pi otáení rotoru, kompletní složení a zvednutí do pepravní sestavy). Odpovdnost za bezpenost soupravy nebo za škody vzniklé pi použití jiného, než pedepsaného typu traktoru nese v plné míe uživatel. Na takto zp sobené poškození stroje se nevztahuje záruka poskytovaná výrobcem Pednosti stroje dobrá pohyblivost a snadná ovladatelnost v lenitém terénu dobré jízdní vlastnosti pi práci vlivem natáení velký zábr možnost vytvoení zdvojeného ádku vysoká kvalita práce a nízké ztráty neshrnutím i odrolem jednoduchá konstrukce snižující poruchovost a náronost na obsluhu a údržbu 3. TECHNICKÉ INFORMACE O STROJI 3.1. Technický popis stroje Shrnova píce SB-4631 je jednorotorový stroj, pipojený do tíbodového závsu traktoru. Pracovní rotor je opaten deseti hrabacími rameny, na každém rameni jsou namontovány tyi hrabací pružinové dvojprsty. Hrabice ramen jsou z rotoru snímatelné. Výkyvný pohyb hrabic je ízen kulisovým mechanismem uloženým v uzavené skíni s olejovou náplní. Rotor je svým víkem uchycen k náboji uloženém na pevné svislé hídeli ve dvou kulikových ložiskách, spodní ást rotoru je na svislé hídeli uložena v dalším ložisku, ímž je dosaženo vysoké tuhosti rotoru. Na horní ást svislé hídele je namontována skí hnacího kuželového ozubeného pevodu. Kolo pevodu je našroubováno na náboji rotoru, pastorek je uložen ve skíni v kulikových ložiskách. Kuželový pevod je mazán mazacím tukem. Na spodní ásti svislé hídele je posuvn namontován oprný kopírovací podvozek rotoru. Podvozek je výškov plynule pestavitelný pomocí šroubu s klikou. Pohon stroje je odvozen od vývodového hídele traktoru pes kloubový hídel a vstupní hídel stroje na kuželový pevod rotoru. Hnací kloubový hídel je opaten petžovací spojkou. Rám stroje je tvoen svaenými profily. Na pední ásti je pomocí epu oton uchycen výkyvný tíbodový závs. Závs je s nosníkem rámu spojen dvmi teleskopickými vzprami tlumícími vzájemný pohyb stroje a závsu, odpor vzpr proti vysunutí i zasunutí lze regulovat pružinou p sobící na vodící pouzdro. Spodní epy závsu jsou demontovatelné, jejich otoením lze zvolit pipojovací pr mr 28 nebo 22 mm. Horní ep závsu je upraven pro pipojovací pr mr 25 i 19 mm. Vzájemné natáení závsu a rámu stroje umožuje lepší sledování dráhy traktoru v zatákách, stroj se chová jako tažený. Odpor pi vysouvání i zasouvání vzpr zabrauje kmitavému pohybu stroje za traktorem. Pi zvednutí stroje do pepravní polohy se ob vzpry zasunou na doraz a tím je poloha stroje stabilizována. Pro podepení stroje pi jeho odpojení od traktoru je závs vybaven sklopnou oprou. Na zadní ásti rámu je pomocí píruby pišroubována skí rotoru stroje. Poloha rotoru v i rámu je zajištna dvma kolíky. Nad rámem a skíní rotoru je ve dvou držácích uchycena klika napojená pomocí ozubového pevodu na šroub výškového stavní podvozku. Šroub prochází svislou hídelí rotoru. Ve stední a zadní ásti je rám opaten pínými nosníky, na kterých jsou uchyceny sklopné ochranné zábrany. Na levé zábran je uchycena boní stna pro lepší utváení ádku. Píné nosníky rámu jsou opateny držáky a l žky pro uložení hrabic pi složení stroje do pepravní sestavy. Dle požadavku dopravních pedpis je stroj vybaven výstražnými štíty, odrazkami, držákem na štít zvláštního oznaení pro pomalá vozidla a pedními a zadními skupinovými svítilnami, které se pipojují do elektrozásuvky traktoru. od v v SB-4631

6 3.2. Technická data stroje Šíka stroje pracovní mm Výška stroje pracovní mm Délka stroje pracovní (od dolních závsných ep ) mm Šíka stroje pepravní mm Výška stroje pepravní (vetn nadzvednutí) mm Délka stroje pepravní (od dolních závsných ep ) mm Vzdálenost tžišt od spodních závsných ep (v pepravní poloze) mm Pr mr rotoru mm Poet rotor 1 ks Poet ramen na rotoru 10 ks Poet dvojprst na rameni 4 ks Pojezdová kola 16 x 6,5-8 3 ks Huštní kol 250 kpa Zavs tíbodový I. a II. kategorie dle ISO 730 Pipojovací hídel 35 mm, 6 drážek - dle ISO 500 Kloubový hídel s petžovací spojkou (540 ot.min -1, 600 Nm) **) 1 ks Pojezdová rychlost pepravní do 15 km h -1 Pojezdová rychlost pracovní 6 11 km h -1 Svahová dostupnost soupravy v pracovní poloze (viz. kap. 2.1.) do 13 Svahová dostupnost soupravy v pepravní poloze (viz. kap. 2.1.) do 9 Pracovní zábr (vetn ádku) 4,6 m Výkonnost *) 4,7 ha h -1 Množství neshrnuté píce max. 3 % Píkon na vstupním hídeli 18 kw Jmenovité otáky vývodového hídele 540 ot min -1 Maximální otáky vývodového hídele 595 ot min -1 Pracovní otáky vývodového hídele ot min -1 Tažný prostedek - traktor (viz kap. 2.1.) Doporuené traktory Zetor 6245 ; 7245 ; 7745 ; 7540 ; 8540 ; 9540 Obsluha traktorista Hmotnost stroje bez píslušenství 635 kg ± 5% *) Výkonnost platí pro výnos 25 t ha -1 zelené píce na pr mrných pozemcích se svahem do 6 pi dodržení pracovního zábru a pedepsané pracovní rychlosti. **) Doporuené typy kloubových hídel s petžovací spojkou: AW K32 (Agdrive - Marad) W 2200 K32 / 860 (Walterscheid) C3 T07 SA2 (Bondioli & Pavesi) Pi agregaci s doporuenými typy traktor je potebná funkní délka kloubového hídele v rozsahu mm (meno mezi osami kloub ). Pi agregaci s jinými traktory je nutné správnou délku kloubového hídele urit. Kloubový hídel musí být vybaven netoivým krytem. SB od v do v.. 216

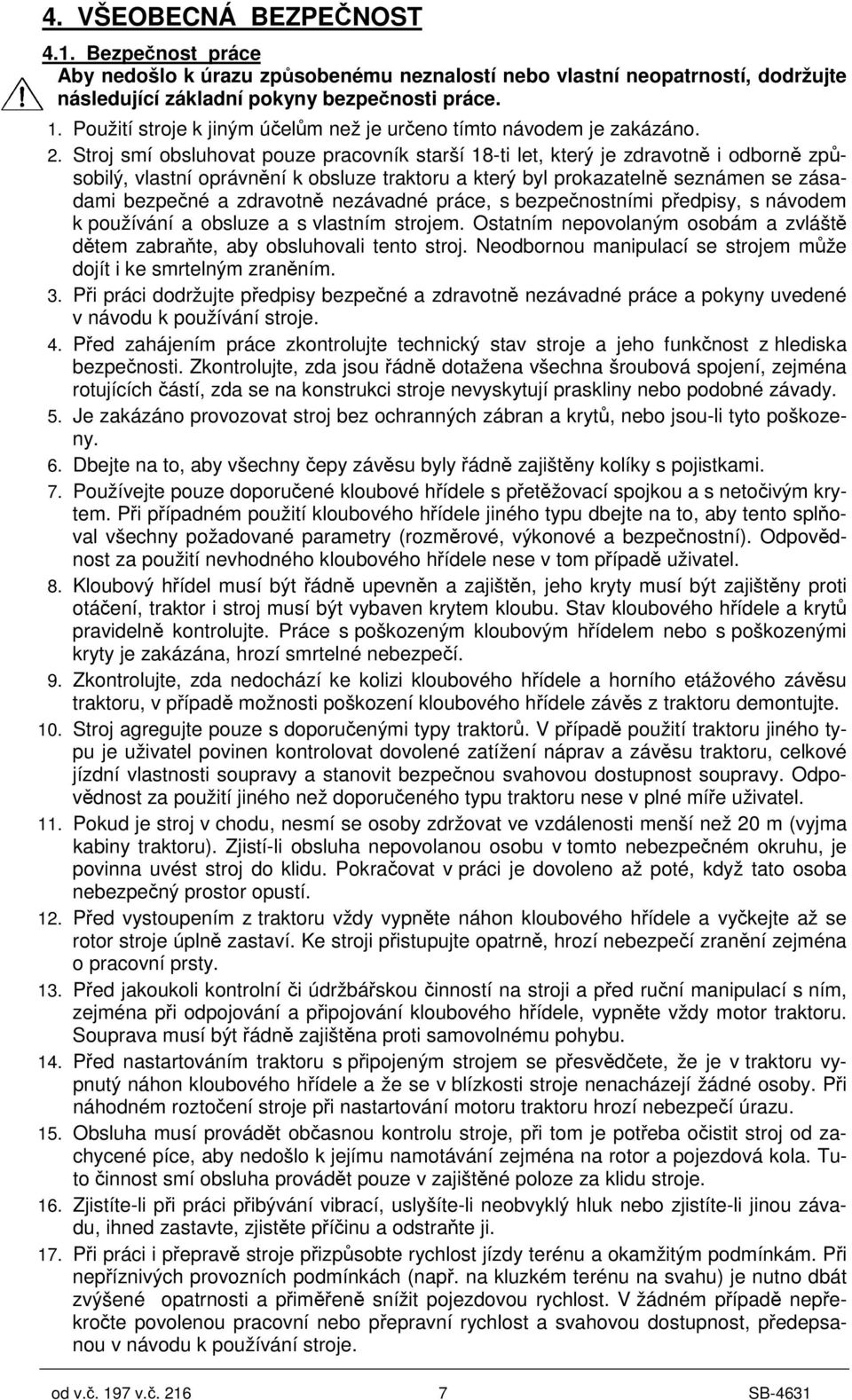

7 4. VŠEOBECNÁ BEZPENOST 4.1. Bezpenost práce Aby nedošlo k úrazu zpsobenému neznalostí nebo vlastní neopatrností, dodržujte následující základní pokyny bezpenosti práce. 1. Použití stroje k jiným úel m než je ureno tímto návodem je zakázáno. 2. Stroj smí obsluhovat pouze pracovník starší 18-ti let, který je zdravotn i odborn zp - sobilý, vlastní oprávnní k obsluze traktoru a který byl prokazateln seznámen se zásadami bezpené a zdravotn nezávadné práce, s bezpenostními pedpisy, s návodem k používání a obsluze a s vlastním strojem. Ostatním nepovolaným osobám a zvlášt dtem zabrate, aby obsluhovali tento stroj. Neodbornou manipulací se strojem m že dojít i ke smrtelným zranním. 3. Pi práci dodržujte pedpisy bezpené a zdravotn nezávadné práce a pokyny uvedené v návodu k používání stroje. 4. Ped zahájením práce zkontrolujte technický stav stroje a jeho funknost z hlediska bezpenosti. Zkontrolujte, zda jsou ádn dotažena všechna šroubová spojení, zejména rotujících ástí, zda se na konstrukci stroje nevyskytují praskliny nebo podobné závady. 5. Je zakázáno provozovat stroj bez ochranných zábran a kryt, nebo jsou-li tyto poškozeny. 6. Dbejte na to, aby všechny epy závsu byly ádn zajištny kolíky s pojistkami. 7. Používejte pouze doporuené kloubové hídele s petžovací spojkou a s netoivým krytem. Pi pípadném použití kloubového hídele jiného typu dbejte na to, aby tento sploval všechny požadované parametry (rozmrové, výkonové a bezpenostní). Odpovdnost za použití nevhodného kloubového hídele nese v tom pípad uživatel. 8. Kloubový hídel musí být ádn upevnn a zajištn, jeho kryty musí být zajištny proti otáení, traktor i stroj musí být vybaven krytem kloubu. Stav kloubového hídele a kryt pravideln kontrolujte. Práce s poškozeným kloubovým hídelem nebo s poškozenými kryty je zakázána, hrozí smrtelné nebezpeí. 9. Zkontrolujte, zda nedochází ke kolizi kloubového hídele a horního etážového závsu traktoru, v pípad možnosti poškození kloubového hídele závs z traktoru demontujte. 10. Stroj agregujte pouze s doporuenými typy traktor. V pípad použití traktoru jiného typu je uživatel povinen kontrolovat dovolené zatížení náprav a závsu traktoru, celkové jízdní vlastnosti soupravy a stanovit bezpenou svahovou dostupnost soupravy. Odpovdnost za použití jiného než doporueného typu traktoru nese v plné míe uživatel. 11. Pokud je stroj v chodu, nesmí se osoby zdržovat ve vzdálenosti menší než 20 m (vyjma kabiny traktoru). Zjistí-li obsluha nepovolanou osobu v tomto nebezpeném okruhu, je povinna uvést stroj do klidu. Pokraovat v práci je dovoleno až poté, když tato osoba nebezpený prostor opustí. 12. Ped vystoupením z traktoru vždy vypnte náhon kloubového hídele a vykejte až se rotor stroje úpln zastaví. Ke stroji pistupujte opatrn, hrozí nebezpeí zranní zejména o pracovní prsty. 13. Ped jakoukoli kontrolní i údržbáskou inností na stroji a ped runí manipulací s ním, zejména pi odpojování a pipojování kloubového hídele, vypnte vždy motor traktoru. Souprava musí být ádn zajištna proti samovolnému pohybu. 14. Ped nastartováním traktoru s pipojeným strojem se pesvdete, že je v traktoru vypnutý náhon kloubového hídele a že se v blízkosti stroje nenacházejí žádné osoby. Pi náhodném roztoení stroje pi nastartování motoru traktoru hrozí nebezpeí úrazu. 15. Obsluha musí provádt obasnou kontrolu stroje, pi tom je poteba oistit stroj od zachycené píce, aby nedošlo k jejímu namotávání zejména na rotor a pojezdová kola. Tuto innost smí obsluha provádt pouze v zajištné poloze za klidu stroje. 16. Zjistíte-li pi práci pibývání vibrací, uslyšíte-li neobvyklý hluk nebo zjistíte-li jinou závadu, ihned zastavte, zjistte píinu a odstrate ji. 17. Pi práci i peprav stroje pizp sobte rychlost jízdy terénu a okamžitým podmínkám. Pi nepíznivých provozních podmínkách (nap. na kluzkém terénu na svahu) je nutno dbát zvýšené opatrnosti a pimen snížit pojezdovou rychlost. V žádném pípad nepekrote povolenou pracovní nebo pepravní rychlost a svahovou dostupnost, pedepsanou v návodu k používání stroje. od v v SB-4631

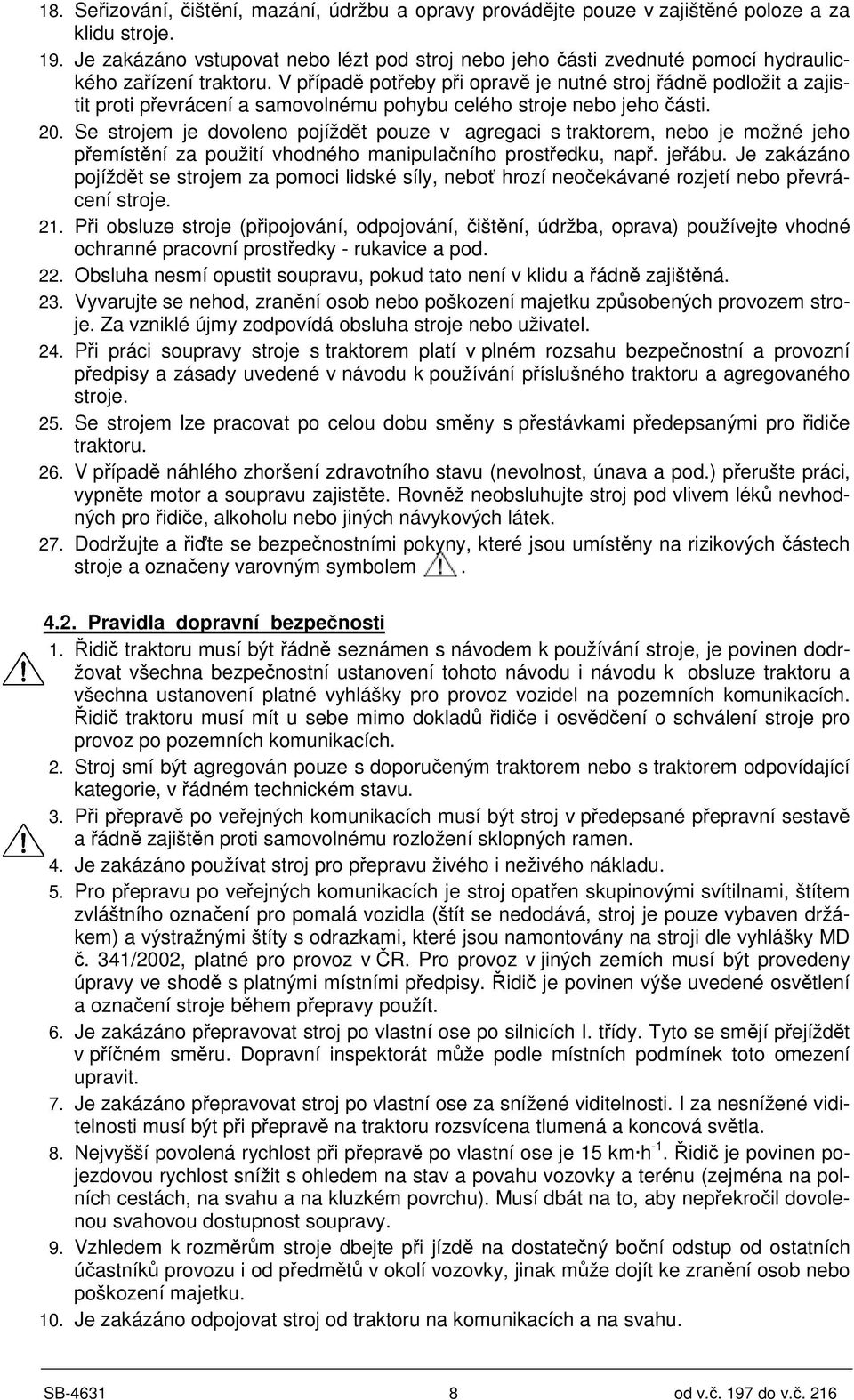

8 18. Seizování, ištní, mazání, údržbu a opravy provádjte pouze v zajištné poloze a za klidu stroje. 19. Je zakázáno vstupovat nebo lézt pod stroj nebo jeho ásti zvednuté pomocí hydraulického zaízení traktoru. V pípad poteby pi oprav je nutné stroj ádn podložit a zajistit proti pevrácení a samovolnému pohybu celého stroje nebo jeho ásti. 20. Se strojem je dovoleno pojíždt pouze v agregaci s traktorem, nebo je možné jeho pemístní za použití vhodného manipulaního prostedku, nap. jeábu. Je zakázáno pojíždt se strojem za pomoci lidské síly, nebo hrozí neoekávané rozjetí nebo pevrácení stroje. 21. Pi obsluze stroje (pipojování, odpojování, ištní, údržba, oprava) používejte vhodné ochranné pracovní prostedky - rukavice a pod. 22. Obsluha nesmí opustit soupravu, pokud tato není v klidu a ádn zajištná. 23. Vyvarujte se nehod, zranní osob nebo poškození majetku zp sobených provozem stroje. Za vzniklé újmy zodpovídá obsluha stroje nebo uživatel. 24. Pi práci soupravy stroje s traktorem platí v plném rozsahu bezpenostní a provozní pedpisy a zásady uvedené v návodu k používání píslušného traktoru a agregovaného stroje. 25. Se strojem lze pracovat po celou dobu smny s pestávkami pedepsanými pro idie traktoru. 26. V pípad náhlého zhoršení zdravotního stavu (nevolnost, únava a pod.) perušte práci, vypnte motor a soupravu zajistte. Rovnž neobsluhujte stroj pod vlivem lék nevhodných pro idie, alkoholu nebo jiných návykových látek. 27. Dodržujte a ite se bezpenostními pokyny, které jsou umístny na rizikových ástech stroje a oznaeny varovným symbolem Pravidla dopravní bezpenosti 1. idi traktoru musí být ádn seznámen s návodem k používání stroje, je povinen dodržovat všechna bezpenostní ustanovení tohoto návodu i návodu k obsluze traktoru a všechna ustanovení platné vyhlášky pro provoz vozidel na pozemních komunikacích. idi traktoru musí mít u sebe mimo doklad idie i osvdení o schválení stroje pro provoz po pozemních komunikacích. 2. Stroj smí být agregován pouze s doporueným traktorem nebo s traktorem odpovídající kategorie, v ádném technickém stavu. 3. Pi peprav po veejných komunikacích musí být stroj v pedepsané pepravní sestav a ádn zajištn proti samovolnému rozložení sklopných ramen. 4. Je zakázáno používat stroj pro pepravu živého i neživého nákladu. 5. Pro pepravu po veejných komunikacích je stroj opaten skupinovými svítilnami, štítem zvláštního oznaení pro pomalá vozidla (štít se nedodává, stroj je pouze vybaven držákem) a výstražnými štíty s odrazkami, které jsou namontovány na stroji dle vyhlášky MD. 341/2002, platné pro provoz v R. Pro provoz v jiných zemích musí být provedeny úpravy ve shod s platnými místními pedpisy. idi je povinen výše uvedené osvtlení a oznaení stroje bhem pepravy použít. 6. Je zakázáno pepravovat stroj po vlastní ose po silnicích I. tídy. Tyto se smjí pejíždt v píném smru. Dopravní inspektorát m že podle místních podmínek toto omezení upravit. 7. Je zakázáno pepravovat stroj po vlastní ose za snížené viditelnosti. I za nesnížené viditelnosti musí být pi peprav na traktoru rozsvícena tlumená a koncová svtla. 8. Nejvyšší povolená rychlost pi peprav po vlastní ose je 15 km h -1. idi je povinen pojezdovou rychlost snížit s ohledem na stav a povahu vozovky a terénu (zejména na polních cestách, na svahu a na kluzkém povrchu). Musí dbát na to, aby nepekroil dovolenou svahovou dostupnost soupravy. 9. Vzhledem k rozmr m stroje dbejte pi jízd na dostatený boní odstup od ostatních úastník provozu i od pedmt v okolí vozovky, jinak m že dojít ke zranní osob nebo poškození majetku. 10. Je zakázáno odpojovat stroj od traktoru na komunikacích a na svahu. SB od v do v.. 216

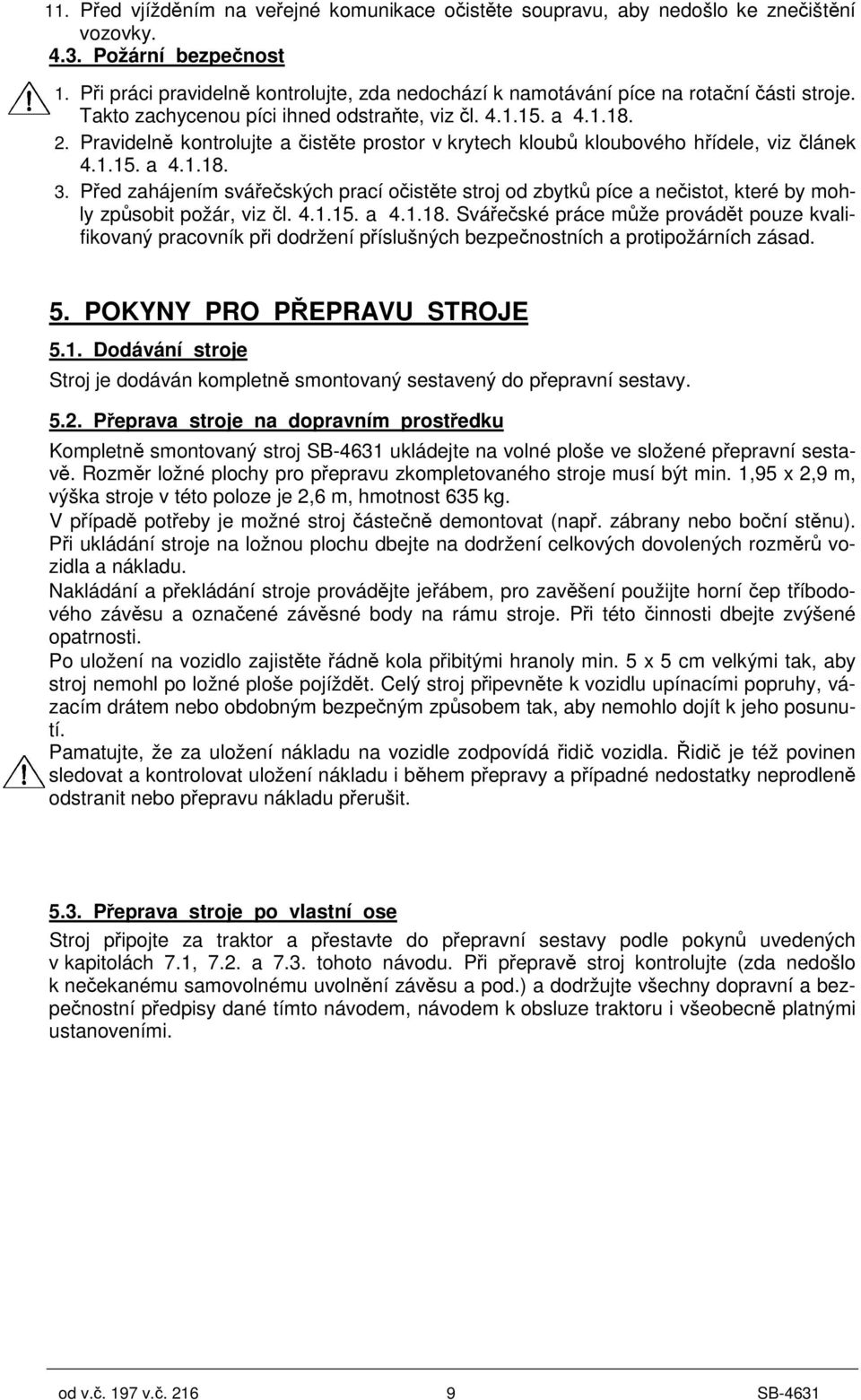

9 11. Ped vjíždním na veejné komunikace oistte soupravu, aby nedošlo ke zneištní vozovky Požární bezpenost 1. Pi práci pravideln kontrolujte, zda nedochází k namotávání píce na rotaní ásti stroje. Takto zachycenou píci ihned odstrate, viz l a Pravideln kontrolujte a istte prostor v krytech kloub kloubového hídele, viz lánek a Ped zahájením sváeských prací oistte stroj od zbytk píce a neistot, které by mohly zp sobit požár, viz l a Sváeské práce m že provádt pouze kvalifikovaný pracovník pi dodržení píslušných bezpenostních a protipožárních zásad. 5. POKYNY PRO PEPRAVU STROJE 5.1. Dodávání stroje Stroj je dodáván kompletn smontovaný sestavený do pepravní sestavy Peprava stroje na dopravním prostedku Kompletn smontovaný stroj SB-4631 ukládejte na volné ploše ve složené pepravní sestav. Rozmr ložné plochy pro pepravu zkompletovaného stroje musí být min. 1,95 x 2,9 m, výška stroje v této poloze je 2,6 m, hmotnost 635 kg. V pípad poteby je možné stroj ásten demontovat (nap. zábrany nebo boní stnu). Pi ukládání stroje na ložnou plochu dbejte na dodržení celkových dovolených rozmr vozidla a nákladu. Nakládání a pekládání stroje provádjte jeábem, pro zavšení použijte horní ep tíbodového závsu a oznaené závsné body na rámu stroje. Pi této innosti dbejte zvýšené opatrnosti. Po uložení na vozidlo zajistte ádn kola pibitými hranoly min. 5 x 5 cm velkými tak, aby stroj nemohl po ložné ploše pojíždt. Celý stroj pipevnte k vozidlu upínacími popruhy, vázacím drátem nebo obdobným bezpeným zp sobem tak, aby nemohlo dojít k jeho posunutí. Pamatujte, že za uložení nákladu na vozidle zodpovídá idi vozidla. idi je též povinen sledovat a kontrolovat uložení nákladu i bhem pepravy a pípadné nedostatky neprodlen odstranit nebo pepravu nákladu perušit Peprava stroje po vlastní ose Stroj pipojte za traktor a pestavte do pepravní sestavy podle pokyn uvedených v kapitolách 7.1, 7.2. a 7.3. tohoto návodu. Pi peprav stroj kontrolujte (zda nedošlo k neekanému samovolnému uvolnní závsu a pod.) a dodržujte všechny dopravní a bezpenostní pedpisy dané tímto návodem, návodem k obsluze traktoru i všeobecn platnými ustanoveními. od v v SB-4631

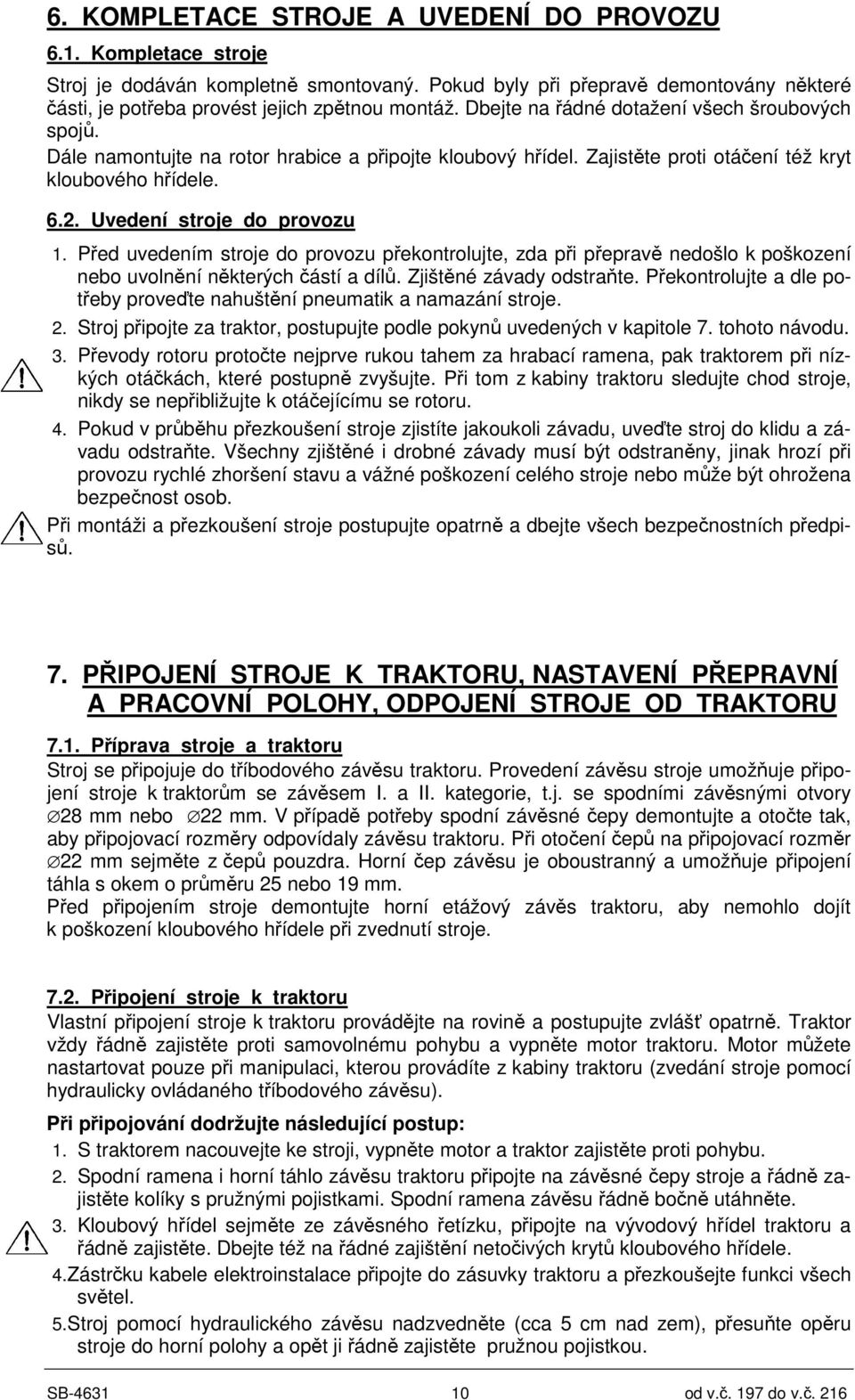

10 6. KOMPLETACE STROJE A UVEDENÍ DO PROVOZU 6.1. Kompletace stroje Stroj je dodáván kompletn smontovaný. Pokud byly pi peprav demontovány nkteré ásti, je poteba provést jejich zptnou montáž. Dbejte na ádné dotažení všech šroubových spoj. Dále namontujte na rotor hrabice a pipojte kloubový hídel. Zajistte proti otáení též kryt kloubového hídele Uvedení stroje do provozu 1. Ped uvedením stroje do provozu pekontrolujte, zda pi peprav nedošlo k poškození nebo uvolnní nkterých ástí a díl. Zjištné závady odstrate. Pekontrolujte a dle poteby provete nahuštní pneumatik a namazání stroje. 2. Stroj pipojte za traktor, postupujte podle pokyn uvedených v kapitole 7. tohoto návodu. 3. Pevody rotoru protote nejprve rukou tahem za hrabací ramena, pak traktorem pi nízkých otákách, které postupn zvyšujte. Pi tom z kabiny traktoru sledujte chod stroje, nikdy se nepibližujte k otáejícímu se rotoru. 4. Pokud v pr bhu pezkoušení stroje zjistíte jakoukoli závadu, uvete stroj do klidu a závadu odstrate. Všechny zjištné i drobné závady musí být odstranny, jinak hrozí pi provozu rychlé zhoršení stavu a vážné poškození celého stroje nebo m že být ohrožena bezpenost osob. Pi montáži a pezkoušení stroje postupujte opatrn a dbejte všech bezpenostních pedpis. 7. PIPOJENÍ STROJE K TRAKTORU, NASTAVENÍ PEPRAVNÍ A PRACOVNÍ POLOHY, ODPOJENÍ STROJE OD TRAKTORU 7.1. Píprava stroje a traktoru Stroj se pipojuje do tíbodového závsu traktoru. Provedení závsu stroje umožuje pipojení stroje k traktor m se závsem I. a II. kategorie, t.j. se spodními závsnými otvory 28 mm nebo 22 mm. V pípad poteby spodní závsné epy demontujte a otote tak, aby pipojovací rozmry odpovídaly závsu traktoru. Pi otoení ep na pipojovací rozmr 22 mm sejmte z ep pouzdra. Horní ep závsu je oboustranný a umožuje pipojení táhla s okem o pr mru 25 nebo 19 mm. Ped pipojením stroje demontujte horní etážový závs traktoru, aby nemohlo dojít k poškození kloubového hídele pi zvednutí stroje Pipojení stroje k traktoru Vlastní pipojení stroje k traktoru provádjte na rovin a postupujte zvláš opatrn. Traktor vždy ádn zajistte proti samovolnému pohybu a vypnte motor traktoru. Motor m žete nastartovat pouze pi manipulaci, kterou provádíte z kabiny traktoru (zvedání stroje pomocí hydraulicky ovládaného tíbodového závsu). Pi pipojování dodržujte následující postup: 1. S traktorem nacouvejte ke stroji, vypnte motor a traktor zajistte proti pohybu. 2. Spodní ramena i horní táhlo závsu traktoru pipojte na závsné epy stroje a ádn zajistte kolíky s pružnými pojistkami. Spodní ramena závsu ádn bon utáhnte. 3. Kloubový hídel sejmte ze závsného etízku, pipojte na vývodový hídel traktoru a ádn zajistte. Dbejte též na ádné zajištní netoivých kryt kloubového hídele. 4. Zástrku kabele elektroinstalace pipojte do zásuvky traktoru a pezkoušejte funkci všech svtel. 5. Stroj pomocí hydraulického závsu nadzvednte (cca 5 cm nad zem), pesute opru stroje do horní polohy a opt ji ádn zajistte pružnou pojistkou. SB od v do v.. 216

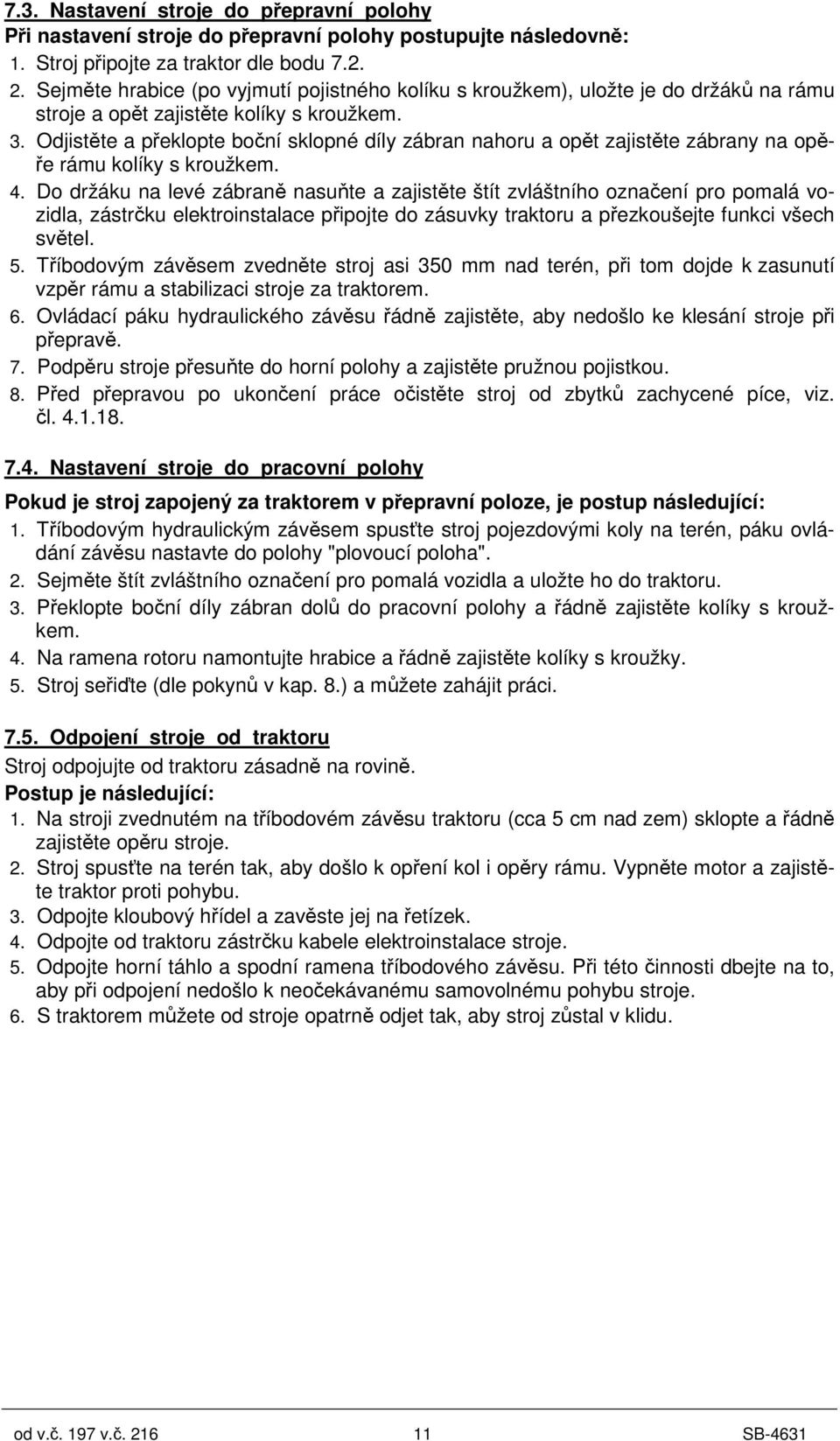

11 7.3. Nastavení stroje do pepravní polohy Pi nastavení stroje do pepravní polohy postupujte následovn: 1. Stroj pipojte za traktor dle bodu Sejmte hrabice (po vyjmutí pojistného kolíku s kroužkem), uložte je do držák na rámu stroje a opt zajistte kolíky s kroužkem. 3. Odjistte a peklopte boní sklopné díly zábran nahoru a opt zajistte zábrany na op- e rámu kolíky s kroužkem. 4. Do držáku na levé zábran nasute a zajistte štít zvláštního oznaení pro pomalá vozidla, zástrku elektroinstalace pipojte do zásuvky traktoru a pezkoušejte funkci všech svtel. 5. Tíbodovým závsem zvednte stroj asi 350 mm nad terén, pi tom dojde k zasunutí vzpr rámu a stabilizaci stroje za traktorem. 6. Ovládací páku hydraulického závsu ádn zajistte, aby nedošlo ke klesání stroje pi peprav. 7. Podpru stroje pesute do horní polohy a zajistte pružnou pojistkou. 8. Ped pepravou po ukonení práce oistte stroj od zbytk zachycené píce, viz. l Nastavení stroje do pracovní polohy Pokud je stroj zapojený za traktorem v pepravní poloze, je postup následující: 1. Tíbodovým hydraulickým závsem spuste stroj pojezdovými koly na terén, páku ovládání závsu nastavte do polohy "plovoucí poloha". 2. Sejmte štít zvláštního oznaení pro pomalá vozidla a uložte ho do traktoru. 3. Peklopte boní díly zábran dol do pracovní polohy a ádn zajistte kolíky s kroužkem. 4. Na ramena rotoru namontujte hrabice a ádn zajistte kolíky s kroužky. 5. Stroj seite (dle pokyn v kap. 8.) a m žete zahájit práci Odpojení stroje od traktoru Stroj odpojujte od traktoru zásadn na rovin. Postup je následující: 1. Na stroji zvednutém na tíbodovém závsu traktoru (cca 5 cm nad zem) sklopte a ádn zajistte opru stroje. 2. Stroj spuste na terén tak, aby došlo k opení kol i opry rámu. Vypnte motor a zajistte traktor proti pohybu. 3. Odpojte kloubový hídel a zavste jej na etízek. 4. Odpojte od traktoru zástrku kabele elektroinstalace stroje. 5. Odpojte horní táhlo a spodní ramena tíbodového závsu. Pi této innosti dbejte na to, aby pi odpojení nedošlo k neoekávanému samovolnému pohybu stroje. 6. S traktorem m žete od stroje opatrn odjet tak, aby stroj z stal v klidu. od v v SB-4631

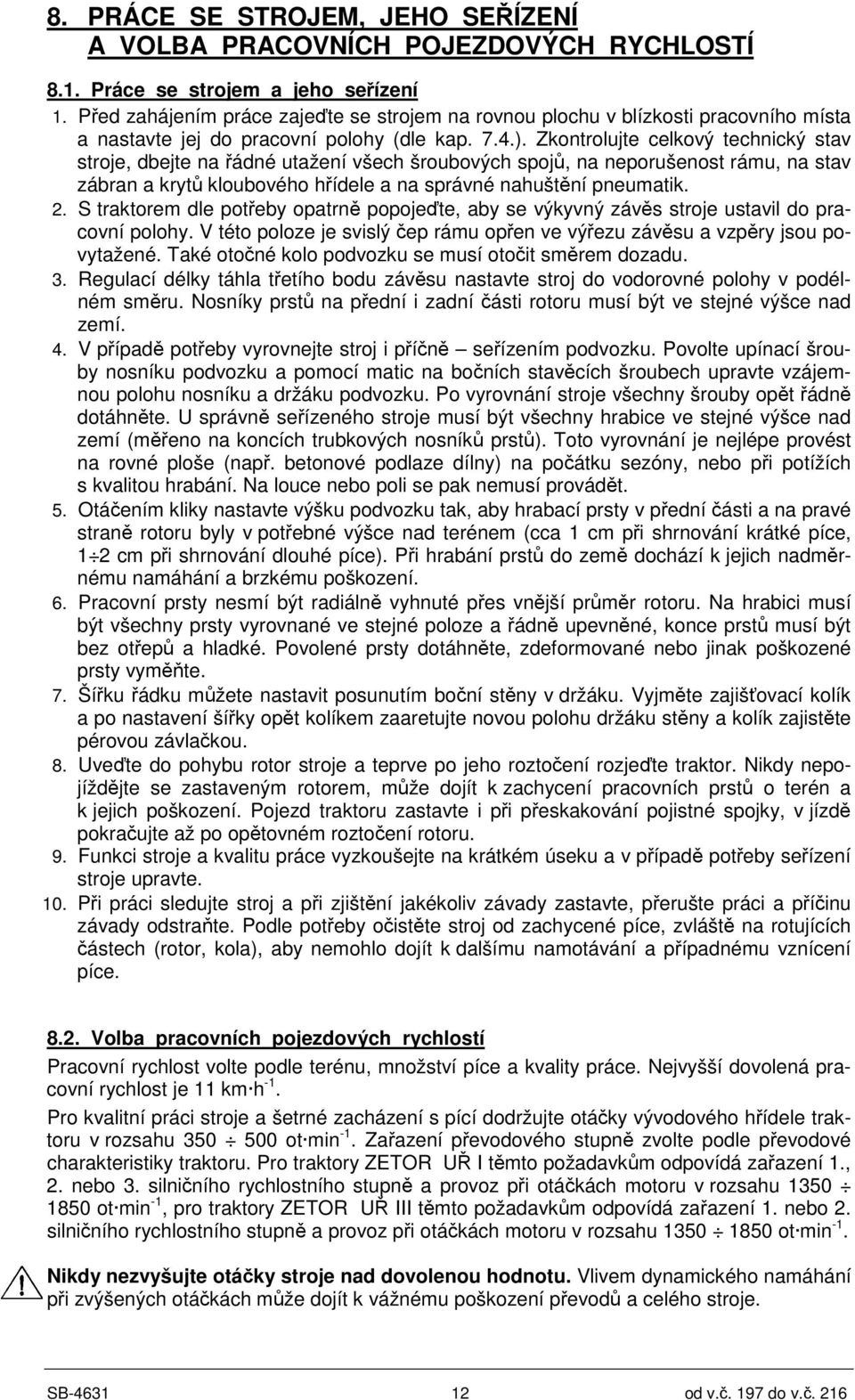

12 8. PRÁCE SE STROJEM, JEHO SEÍZENÍ A VOLBA PRACOVNÍCH POJEZDOVÝCH RYCHLOSTÍ 8.1. Práce se strojem a jeho seízení 1. Ped zahájením práce zajete se strojem na rovnou plochu v blízkosti pracovního místa a nastavte jej do pracovní polohy (dle kap. 7.4.). Zkontrolujte celkový technický stav stroje, dbejte na ádné utažení všech šroubových spoj, na neporušenost rámu, na stav zábran a kryt kloubového hídele a na správné nahuštní pneumatik. 2. S traktorem dle poteby opatrn popojete, aby se výkyvný závs stroje ustavil do pracovní polohy. V této poloze je svislý ep rámu open ve výezu závsu a vzpry jsou povytažené. Také otoné kolo podvozku se musí otoit smrem dozadu. 3. Regulací délky táhla tetího bodu závsu nastavte stroj do vodorovné polohy v podélném smru. Nosníky prst na pední i zadní ásti rotoru musí být ve stejné výšce nad zemí. 4. V pípad poteby vyrovnejte stroj i pín seízením podvozku. Povolte upínací šrouby nosníku podvozku a pomocí matic na boních stavcích šroubech upravte vzájemnou polohu nosníku a držáku podvozku. Po vyrovnání stroje všechny šrouby opt ádn dotáhnte. U správn seízeného stroje musí být všechny hrabice ve stejné výšce nad zemí (meno na koncích trubkových nosník prst ). Toto vyrovnání je nejlépe provést na rovné ploše (nap. betonové podlaze dílny) na poátku sezóny, nebo pi potížích s kvalitou hrabání. Na louce nebo poli se pak nemusí provádt. 5. Otáením kliky nastavte výšku podvozku tak, aby hrabací prsty v pední ásti a na pravé stran rotoru byly v potebné výšce nad terénem (cca 1 cm pi shrnování krátké píce, 1 2 cm pi shrnování dlouhé píce). Pi hrabání prst do zem dochází k jejich nadmrnému namáhání a brzkému poškození. 6. Pracovní prsty nesmí být radiáln vyhnuté pes vnjší pr mr rotoru. Na hrabici musí být všechny prsty vyrovnané ve stejné poloze a ádn upevnné, konce prst musí být bez otep a hladké. Povolené prsty dotáhnte, zdeformované nebo jinak poškozené prsty vymte. 7. Šíku ádku m žete nastavit posunutím boní stny v držáku. Vyjmte zajišovací kolík a po nastavení šíky opt kolíkem zaaretujte novou polohu držáku stny a kolík zajistte pérovou závlakou. 8. Uvete do pohybu rotor stroje a teprve po jeho roztoení rozjete traktor. Nikdy nepojíždjte se zastaveným rotorem, m že dojít k zachycení pracovních prst o terén a k jejich poškození. Pojezd traktoru zastavte i pi peskakování pojistné spojky, v jízd pokraujte až po optovném roztoení rotoru. 9. Funkci stroje a kvalitu práce vyzkoušejte na krátkém úseku a v pípad poteby seízení stroje upravte. 10. Pi práci sledujte stroj a pi zjištní jakékoliv závady zastavte, perušte práci a píinu závady odstrate. Podle poteby oistte stroj od zachycené píce, zvlášt na rotujících ástech (rotor, kola), aby nemohlo dojít k dalšímu namotávání a pípadnému vznícení píce Volba pracovních pojezdových rychlostí Pracovní rychlost volte podle terénu, množství píce a kvality práce. Nejvyšší dovolená pracovní rychlost je 11 km h -1. Pro kvalitní práci stroje a šetrné zacházení s pící dodržujte otáky vývodového hídele traktoru v rozsahu ot min -1. Zaazení pevodového stupn zvolte podle pevodové charakteristiky traktoru. Pro traktory ZETOR U I tmto požadavk m odpovídá zaazení 1., 2. nebo 3. silniního rychlostního stupn a provoz pi otákách motoru v rozsahu ot min -1, pro traktory ZETOR U III tmto požadavk m odpovídá zaazení 1. nebo 2. silniního rychlostního stupn a provoz pi otákách motoru v rozsahu ot min -1. Nikdy nezvyšujte otáky stroje nad dovolenou hodnotu. Vlivem dynamického namáhání pi zvýšených otákách m že dojít k vážnému poškození pevod a celého stroje. SB od v do v.. 216

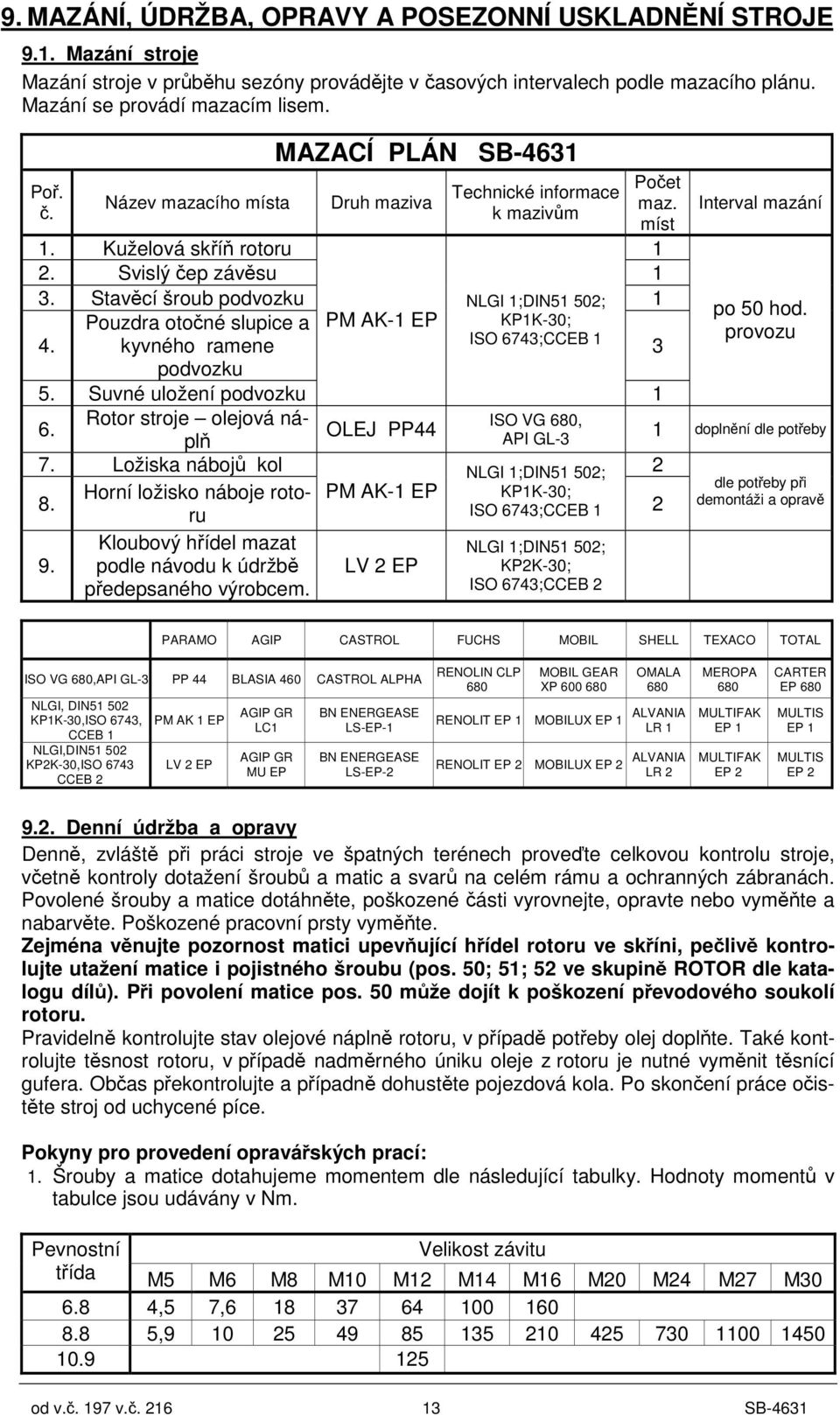

13 9. MAZÁNÍ, ÚDRŽBA, OPRAVY A POSEZONNÍ USKLADNNÍ STROJE 9.1. Mazání stroje Mazání stroje v pr bhu sezóny provádjte v asových intervalech podle mazacího plánu. Mazání se provádí mazacím lisem. Po.. Název mazacího místa MAZACÍ PLÁN SB-4631 Druh maziva Technické informace k maziv m Poet maz. míst 1. Kuželová skí rotoru 1 2. Svislý ep závsu 1 3. Stavcí šroub podvozku 1 4. Pouzdra otoné slupice a kyvného ramene podvozku PM AK-1 EP NLGI 1;DIN51 502; KP1K-30; ISO 6743;CCEB 1 5. Suvné uložení podvozku 1 Rotor stroje olejová nápl API GL-3 ISO VG 680, 6. OLEJ PP44 7. Ložiska náboj kol NLGI 1;DIN51 502; 2 Horní ložisko náboje rotoru ISO 6743;CCEB 1 2 PM AK-1 EP KP1K-30; 8. Kloubový hídel mazat NLGI 1;DIN51 502; 9. podle návodu k údržb LV 2 EP KP2K-30; pedepsaného výrobcem. ISO 6743;CCEB 2 3 Interval mazání po 50 hod. provozu 1 doplnní dle poteby dle poteby pi demontáži a oprav PARAMO AGIP CASTROL FUCHS MOBIL SHELL TEXACO TOTAL ISO VG 680,API GL-3 PP 44 BLASIA 460 CASTROL ALPHA NLGI, DIN KP1K-30,ISO 6743, CCEB 1 NLGI,DIN KP2K-30,ISO 6743 CCEB 2 PM AK 1 EP LV 2 EP AGIP GR LC1 AGIP GR MU EP BN ENERGEASE LS-EP-1 BN ENERGEASE LS-EP-2 RENOLIN CLP 680 MOBIL GEAR XP OMALA 680 RENOLIT EP 1 MOBILUX EP 1 ALVANIA LR 1 RENOLIT EP 2 MOBILUX EP 2 ALVANIA LR 2 MEROPA 680 MULTIFAK EP 1 MULTIFAK EP 2 CARTER EP 680 MULTIS EP 1 MULTIS EP Denní údržba a opravy Denn, zvlášt pi práci stroje ve špatných terénech provete celkovou kontrolu stroje, vetn kontroly dotažení šroub a matic a svar na celém rámu a ochranných zábranách. Povolené šrouby a matice dotáhnte, poškozené ásti vyrovnejte, opravte nebo vymte a nabarvte. Poškozené pracovní prsty vymte. Zejména vnujte pozornost matici upev ující hídel rotoru ve skíni, peliv kontrolujte utažení matice i pojistného šroubu (pos. 50; 51; 52 ve skupin ROTOR dle katalogu díl). Pi povolení matice pos. 50 mže dojít k poškození pevodového soukolí rotoru. Pravideln kontrolujte stav olejové nápln rotoru, v pípad poteby olej doplte. Také kontrolujte tsnost rotoru, v pípad nadmrného úniku oleje z rotoru je nutné vymnit tsnící gufera. Obas pekontrolujte a pípadn dohustte pojezdová kola. Po skonení práce oistte stroj od uchycené píce. Pokyny pro provedení opraváských prací: 1. Šrouby a matice dotahujeme momentem dle následující tabulky. Hodnoty moment v tabulce jsou udávány v Nm. Pevnostní Velikost závitu tída M5 M6 M8 M10 M12 M14 M16 M20 M24 M27 M ,5 7, , od v v SB-4631

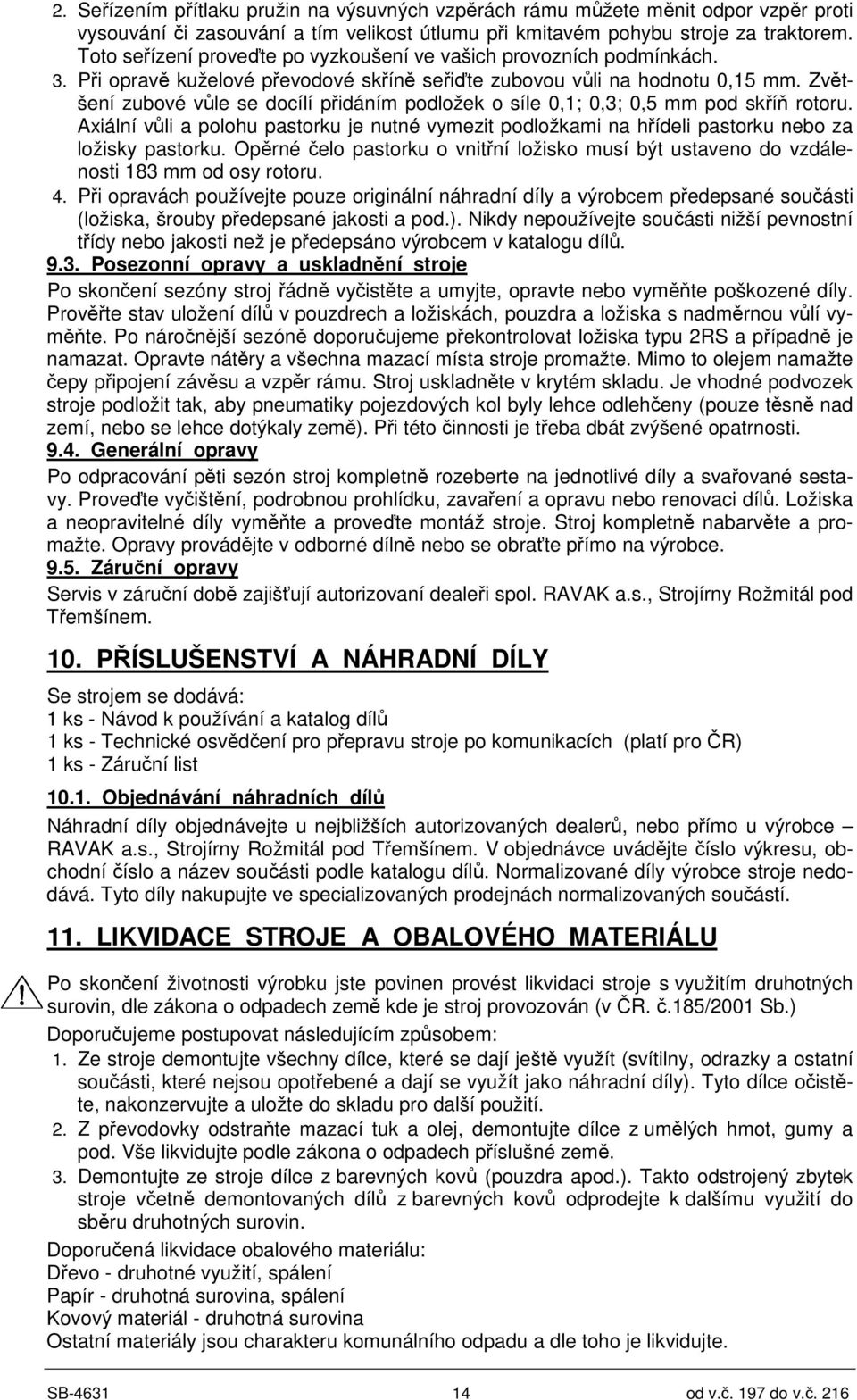

14 2. Seízením pítlaku pružin na výsuvných vzprách rámu m žete mnit odpor vzpr proti vysouvání i zasouvání a tím velikost útlumu pi kmitavém pohybu stroje za traktorem. Toto seízení provete po vyzkoušení ve vašich provozních podmínkách. 3. Pi oprav kuželové pevodové skín seite zubovou v li na hodnotu 0,15 mm. Zvtšení zubové v le se docílí pidáním podložek o síle 0,1; 0,3; 0,5 mm pod skí rotoru. Axiální v li a polohu pastorku je nutné vymezit podložkami na hídeli pastorku nebo za ložisky pastorku. Oprné elo pastorku o vnitní ložisko musí být ustaveno do vzdálenosti 183 mm od osy rotoru. 4. Pi opravách používejte pouze originální náhradní díly a výrobcem pedepsané souásti (ložiska, šrouby pedepsané jakosti a pod.). Nikdy nepoužívejte souásti nižší pevnostní tídy nebo jakosti než je pedepsáno výrobcem v katalogu díl Posezonní opravy a uskladnní stroje Po skonení sezóny stroj ádn vyistte a umyjte, opravte nebo vymte poškozené díly. Provte stav uložení díl v pouzdrech a ložiskách, pouzdra a ložiska s nadmrnou v lí vymte. Po náronjší sezón doporuujeme pekontrolovat ložiska typu 2RS a pípadn je namazat. Opravte nátry a všechna mazací místa stroje promažte. Mimo to olejem namažte epy pipojení závsu a vzpr rámu. Stroj uskladnte v krytém skladu. Je vhodné podvozek stroje podložit tak, aby pneumatiky pojezdových kol byly lehce odleheny (pouze tsn nad zemí, nebo se lehce dotýkaly zem). Pi této innosti je teba dbát zvýšené opatrnosti Generální opravy Po odpracování pti sezón stroj kompletn rozeberte na jednotlivé díly a svaované sestavy. Provete vyištní, podrobnou prohlídku, zavaení a opravu nebo renovaci díl. Ložiska a neopravitelné díly vymte a provete montáž stroje. Stroj kompletn nabarvte a promažte. Opravy provádjte v odborné díln nebo se obrate pímo na výrobce Záruní opravy Servis v záruní dob zajišují autorizovaní dealei spol. RAVAK a.s., Strojírny Rožmitál pod Temšínem. 10. PÍSLUŠENSTVÍ A NÁHRADNÍ DÍLY Se strojem se dodává: 1 ks - Návod k používání a katalog díl 1 ks - Technické osvdení pro pepravu stroje po komunikacích (platí pro R) 1 ks - Záruní list Objednávání náhradních díl Náhradní díly objednávejte u nejbližších autorizovaných dealer, nebo pímo u výrobce RAVAK a.s., Strojírny Rožmitál pod Temšínem. V objednávce uvádjte íslo výkresu, obchodní íslo a název souásti podle katalogu díl. Normalizované díly výrobce stroje nedodává. Tyto díly nakupujte ve specializovaných prodejnách normalizovaných souástí. 11. LIKVIDACE STROJE A OBALOVÉHO MATERIÁLU Po skonení životnosti výrobku jste povinen provést likvidaci stroje s využitím druhotných surovin, dle zákona o odpadech zem kde je stroj provozován (v R..185/2001 Sb.) Doporuujeme postupovat následujícím zp sobem: 1. Ze stroje demontujte všechny dílce, které se dají ješt využít (svítilny, odrazky a ostatní souásti, které nejsou opotebené a dají se využít jako náhradní díly). Tyto dílce oistte, nakonzervujte a uložte do skladu pro další použití. 2. Z pevodovky odstrate mazací tuk a olej, demontujte dílce z umlých hmot, gumy a pod. Vše likvidujte podle zákona o odpadech píslušné zem. 3. Demontujte ze stroje dílce z barevných kov (pouzdra apod.). Takto odstrojený zbytek stroje vetn demontovaných díl z barevných kov odprodejte k dalšímu využití do sbru druhotných surovin. Doporuená likvidace obalového materiálu: Devo - druhotné využití, spálení Papír - druhotná surovina, spálení Kovový materiál - druhotná surovina Ostatní materiály jsou charakteru komunálního odpadu a dle toho je likvidujte. SB od v do v.. 216

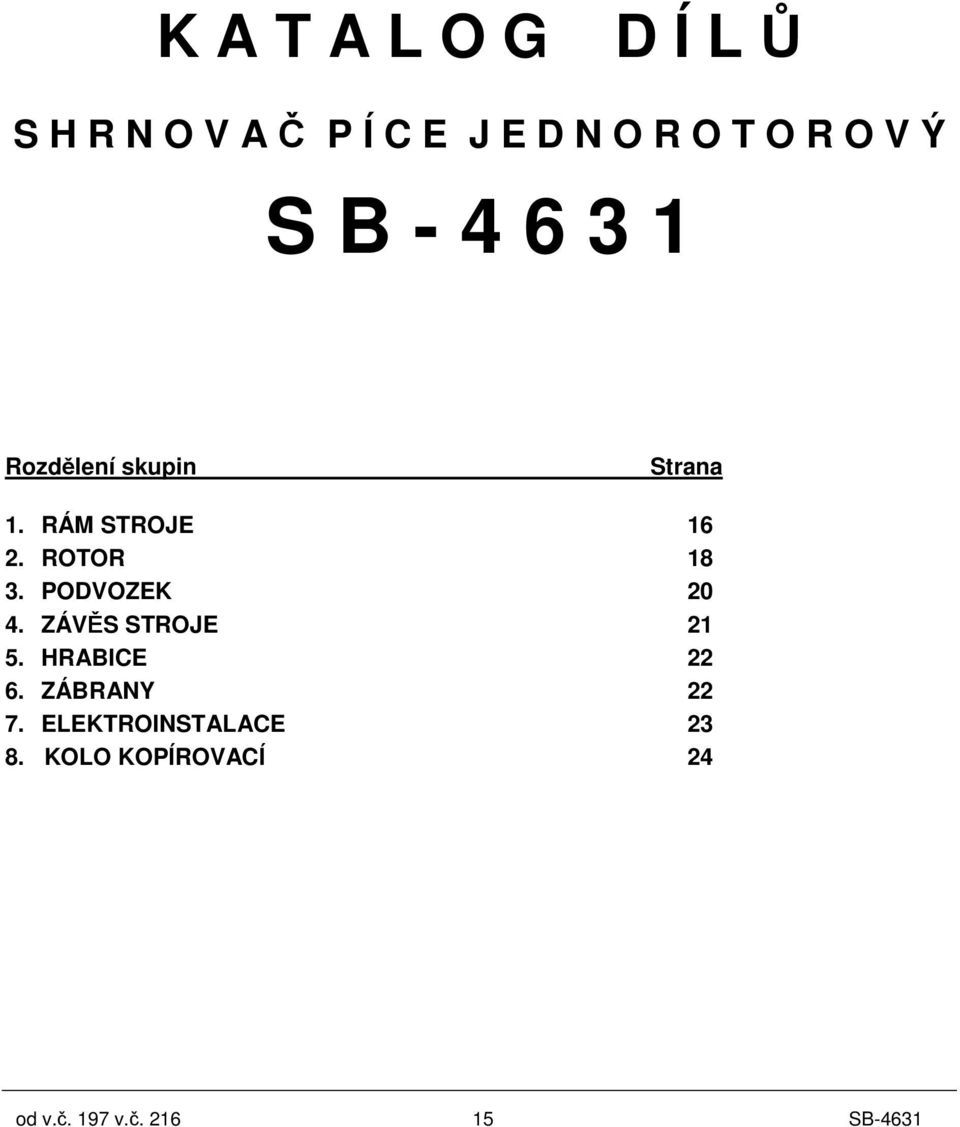

15 K A T A L O G D Í L S H R N O V A P Í C E J E D N O R O T O R O V Ý S B Rozdlení skupin Strana 1. RÁM STROJE ROTOR PODVOZEK ZÁVS STROJE HRABICE ZÁBRANY ELEKTROINSTALACE KOLO KOPÍROVACÍ 24 od v v SB-4631

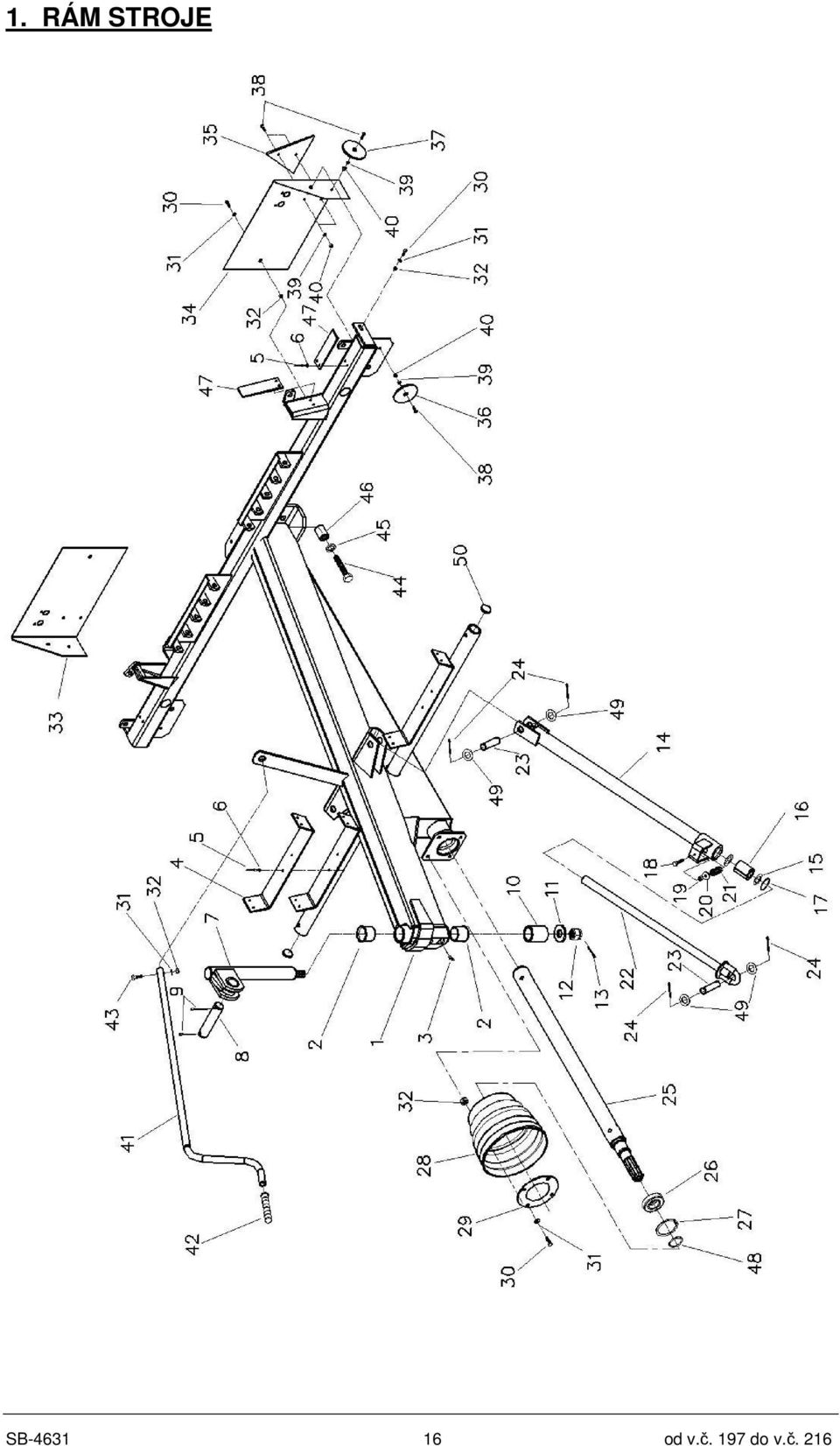

16 1. RÁM STROJE SB od v do v.. 216

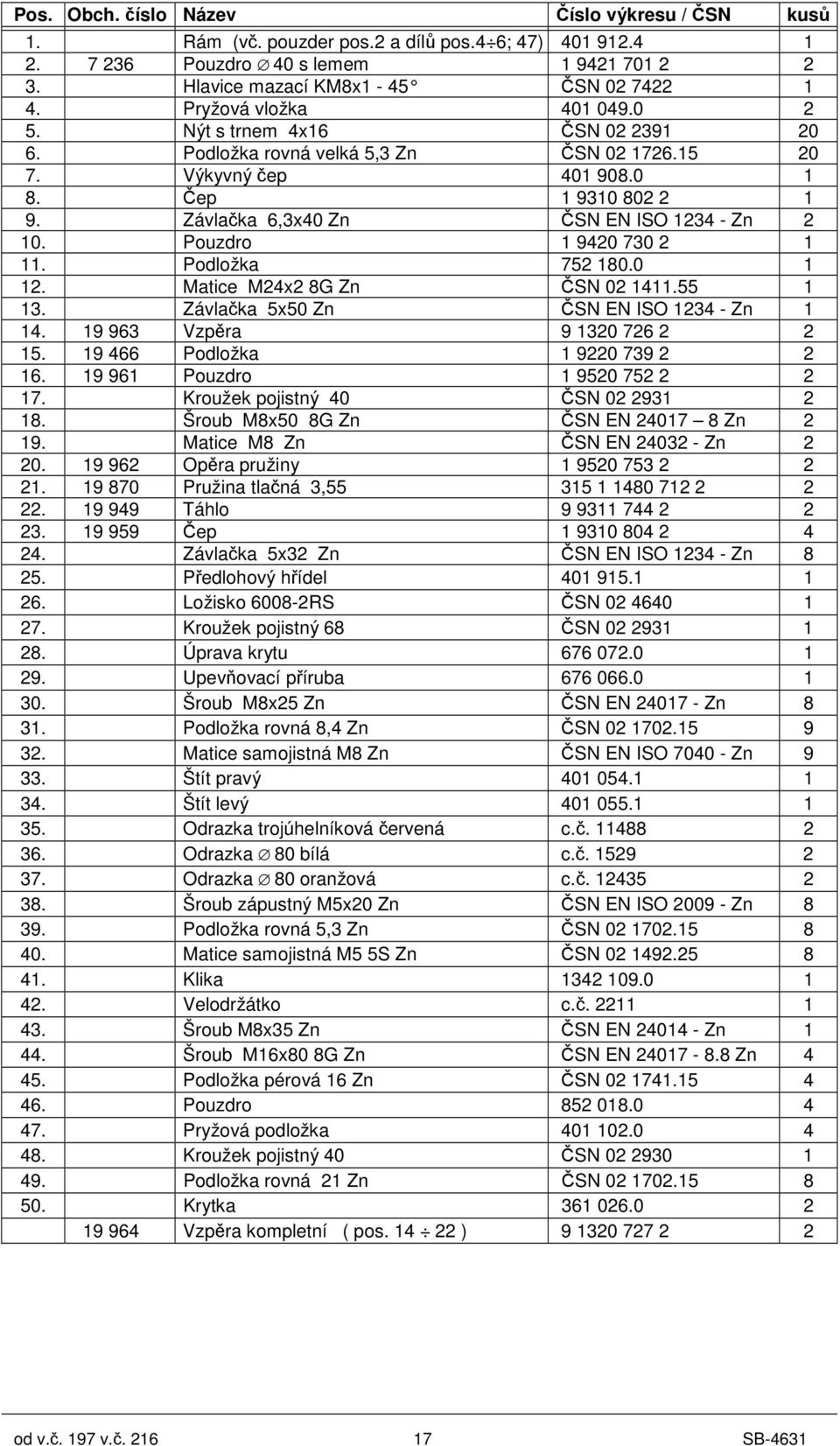

17 Pos. Obch. íslo Název íslo výkresu / SN kus 1. Rám (v. pouzder pos.2 a díl pos.4 6; 47) Pouzdro 40 s lemem Hlavice mazací KM8x1-45 SN Pryžová vložka Nýt s trnem 4x16 SN Podložka rovná velká 5,3 Zn SN Výkyvný ep ep Závlaka 6,3x40 Zn SN EN ISO Zn Pouzdro Podložka Matice M24x2 8G Zn SN Závlaka 5x50 Zn SN EN ISO Zn Vzpra Podložka Pouzdro Kroužek pojistný 40 SN Šroub M8x50 8G Zn SN EN Zn Matice M8 Zn SN EN Zn Opra pružiny Pružina tlaná 3, Táhlo ep Závlaka 5x32 Zn SN EN ISO Zn Pedlohový hídel Ložisko RS SN Kroužek pojistný 68 SN Úprava krytu Upevovací píruba Šroub M8x25 Zn SN EN Zn Podložka rovná 8,4 Zn SN Matice samojistná M8 Zn SN EN ISO Zn Štít pravý Štít levý Odrazka trojúhelníková ervená c Odrazka 80 bílá c Odrazka 80 oranžová c Šroub zápustný M5x20 Zn SN EN ISO Zn Podložka rovná 5,3 Zn SN Matice samojistná M5 5S Zn SN Klika Velodržátko c Šroub M8x35 Zn SN EN Zn Šroub M16x80 8G Zn SN EN Zn Podložka pérová 16 Zn SN Pouzdro Pryžová podložka Kroužek pojistný 40 SN Podložka rovná 21 Zn SN Krytka Vzpra kompletní ( pos ) od v v SB-4631

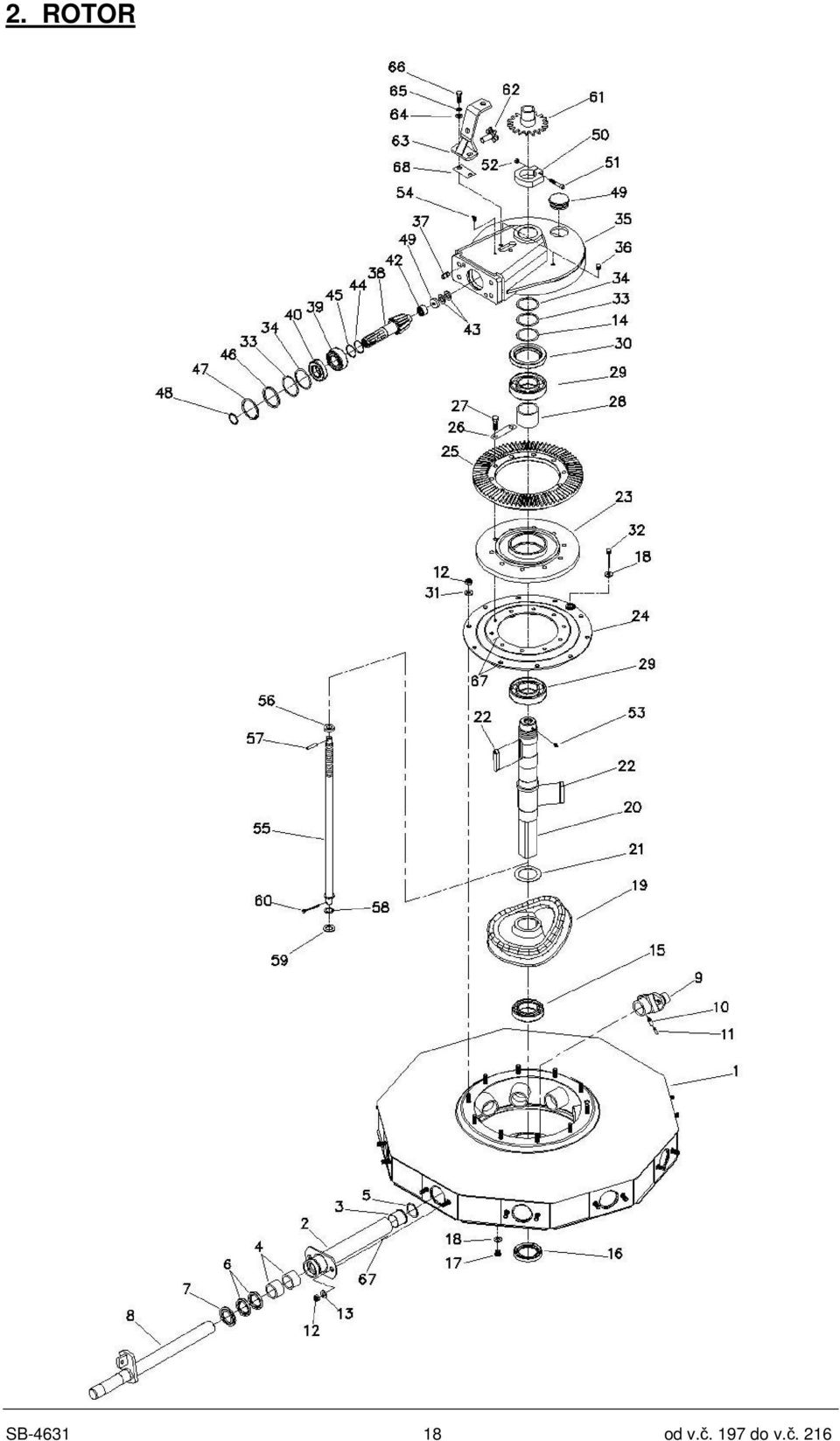

18 2. ROTOR SB od v do v.. 216

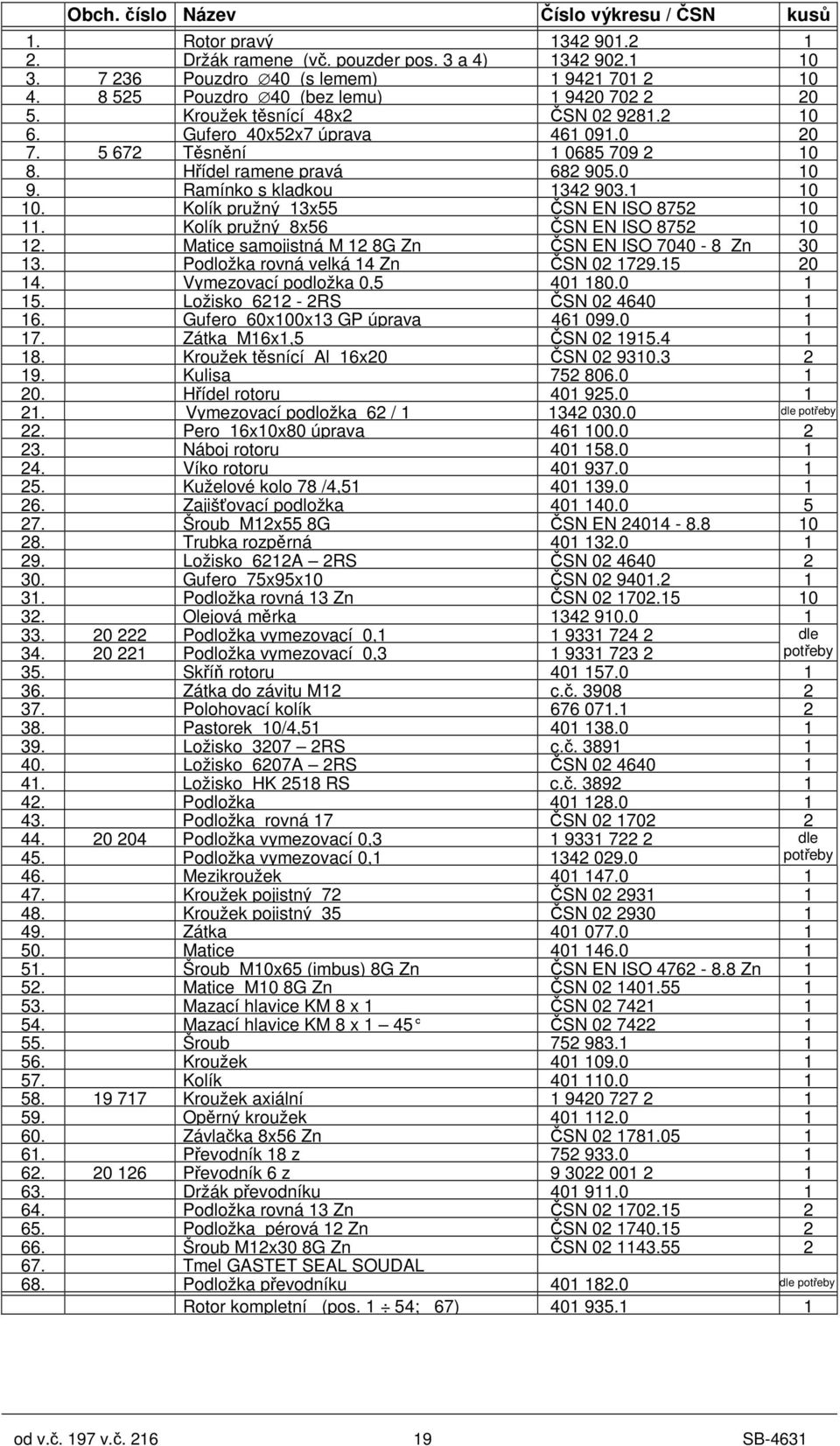

19 Obch. íslo Název íslo výkresu / SN kus Pos. 1. Rotor pravý Držák ramene (v. pouzder pos. 3 a 4) Pouzdro 40 (s lemem) Pouzdro 40 (bez lemu) Kroužek tsnící 48x2 SN Gufero 40x52x7 úprava Tsnní Hídel ramene pravá Ramínko s kladkou Kolík pružný 13x55 SN EN ISO Kolík pružný 8x56 SN EN ISO Matice samojistná M 12 8G Zn SN EN ISO Zn Podložka rovná velká 14 Zn SN Vymezovací podložka 0, Ložisko RS SN Gufero 60x100x13 GP úprava Zátka M16x1,5 SN Kroužek tsnící Al 16x20 SN Kulisa Hídel rotoru Vymezovací podložka 62 / dle poteby 22. Pero 16x10x80 úprava Náboj rotoru Víko rotoru Kuželové kolo 78 /4, Zajišovací podložka Šroub M12x55 8G SN EN Trubka rozprná Ložisko 6212A 2RS SN Gufero 75x95x10 SN Podložka rovná 13 Zn SN Olejová mrka Podložka vymezovací 0, dle Podložka vymezovací 0, poteby 35. Skí rotoru Zátka do závitu M12 c Polohovací kolík Pastorek 10/4, Ložisko RS c Ložisko 6207A 2RS SN Ložisko HK 2518 RS c Podložka Podložka rovná 17 SN Podložka vymezovací 0, dle 45. Podložka vymezovací 0, poteby 46. Mezikroužek Kroužek pojistný 72 SN Kroužek pojistný 35 SN Zátka Matice Šroub M10x65 (imbus) 8G Zn SN EN ISO Zn Matice M10 8G Zn SN Mazací hlavice KM 8 x 1 SN Mazací hlavice KM 8 x 1 45 SN Šroub Kroužek Kolík Kroužek axiální Oprný kroužek Závlaka 8x56 Zn SN Pevodník 18 z Pevodník 6 z Držák pevodníku Podložka rovná 13 Zn SN Podložka pérová 12 Zn SN Šroub M12x30 8G Zn SN Tmel GASTET SEAL SOUDAL 68. Podložka pevodníku dle poteby Rotor kompletní (pos. 1 54; 67) od v v SB-4631

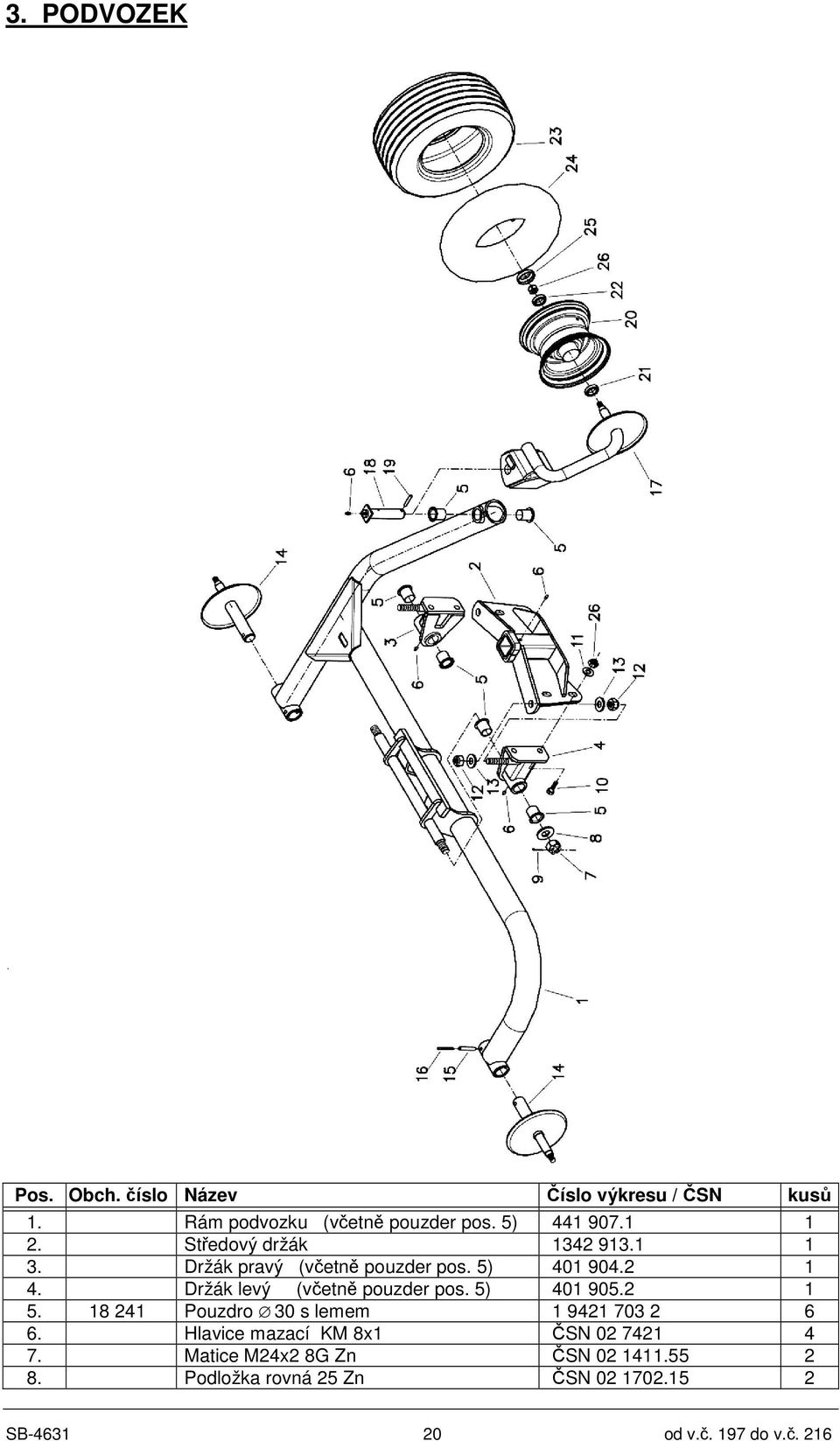

20 3. PODVOZEK Pos. Obch. íslo Název íslo výkresu / SN kus 1. Rám podvozku (vetn pouzder pos. 5) Stedový držák Držák pravý (vetn pouzder pos. 5) Držák levý (vetn pouzder pos. 5) Pouzdro 30 s lemem Hlavice mazací KM 8x1 SN Matice M24x2 8G Zn SN Podložka rovná 25 Zn SN SB od v do v.. 216

21 Pos. Obch. íslo Název íslo výkresu / SN kus 9. Závlaka 5x50 Zn SN EN ISO Zn Šroub M16x45 8G Zn SN EN Zn Podložka rovná velká 17 Zn SN Matice M20 8G Zn SN Podložka rovná 21 Zn SN ep kola Kolík pružný 10x56 SN EN ISO Kolík pružný 6x56 SN EN ISO Slupice kola ep slupice Kolík pružný 8x50 SN EN ISO Disk kola 16x6, Ložisko RS Ložisko Pláš 16x6, Duše 16x6, Víko kola Matice samojistná M16 8G Zn SN EN ISO Zn 7 Kolo 16x6,50-8 (pos ) c Podvozek kompletní (pos. 1 26) ZÁVS STROJE Pos. Obch. íslo Název íslo výkresu / SN kus 1. Závs tíbodový ep závsu horní ep závsu spodní Kroužek Kolík 11,5 s kroužkem 55 SN Úvazek kolíku Podpra stroje Pružina závlaka 5 c Kolík 8x50 Zn SN Kolík 11 s kroužkem 56 SN od v v SB-4631

22 5. HRABICE Pos. Obch. íslo Název íslo výkresu / SN kus 1. Nosník prst Prst shrnovací Šroub M12x70 8G Zn SN EN Zn Podložka prstu Podložka rovná 13 Zn SN Matice samojistná M12 8G Zn SN EN ISO Zn Kolík 12 s kroužkem 56 SN Úvazek kolíku Zátka do trubky 42x4 c Hrabice pravá (pos. 1 9) ZÁBRANY SB od v do v.. 216

23 Pos. Obch. íslo Název íslo výkresu / SN kus 1. Zábrana pravá Zábrana levá Šroub M12x75 10K Zn SN Podložka rovná 13 Zn SN Matice samojistná M12 8G Zn SN EN ISO Zn Kolík Pružina závlaka 4 c Úvazek kolíku Kolík 12 s kroužkem 56 SN Nosník stny I Nosník stny Výztuž plachty Plachta stny Šroub M8x20 Zn SN EN Zn Podložka rovná velká 9 Zn SN Matice samojistná M8 Zn SN EN ISO Zn Šroub M12x30 8G Zn SN EN Zn Pitlaovací plech Šroub M6x12 Zn SN EN Zn Podložka pérová 6 Zn SN Podložka rovná velká 6,6 Zn SN Podložka rovná 13 Zn SN Kompletní stna (pos. 4,5,10 17,22) ELEKTROINSTALACE Pos. Obch. íslo Název íslo výkresu / SN kus 1. Svtlo koncové L+P c Žárovka 12V 21/5W c Žárovka 12V 21W c Zdíka FASTON c Svítilna obrysová c Žárovka 12V 5W BA 15S c Kabel CYSY 2x0,75 c ,5m 8. Oko kabelové /12 SN Dutinka kabelová 6 75/12V z c Kabel CYSY 4x0,75 c ,2m 11. Kabel CGSG 7x0,75 c ,0m 12. Vidlice 7 pólová c Konektor vidlice 4 pólová c Konektor zásuvka 4 pólová c od v v SB-4631

24 8. KOLO KOPÍROVACÍ Pos. Obch. íslo Název íslo výkresu / SN kus 1. Slupice pravá Posuvný držák ( v. pouzder. 20 ) Držák Víko Úvazek kolíku Kolík Tmen Pružná závlaka 4 SN Zn 1 9. Kolík pružný 8x50 Zn SN EN ISO 8752 Zn Hlavice KM 8x1 SN Matice M12 8G Zn SN Podložka rovná 13 Zn SN Disk kola 16x6, Ložisko RS Ložisko Pláš 16x6, Duše 16x6, Víko kola Matice samojistná M16 Zn SN EN ISO 7040-Zn Pouzdro Kolo dis. 16x6,50-8 kompl. (Poz.13-18) c Kolo kopírovací ( Poz.1-20) Nedodává se se strojem. Je možno dodat pro práci na zvláš nerovných plochách, kde je dosahováno lepšího pizp sobení prst povrchu. SB od v do v.. 216

25 Kopírovací kolo upevnte pomocí tmen na pravou stranu závsu. Namísto horního táhla ( ve tvaru vetena ) použijte etzové horní táhlo. etz má být mírn provšen. od v v SB-4631

26 SB od v do v.. 216

27 Záznamy o provozu stroje RAVAK a.s. STROJÍRNY ROŽMITÁL Nádražní Rožmitál pod Temšínem tel: fax: info.rozmital@ravak.com od v v SB-4631
