1 MĚSTO KOPŘIVNICE MĚSTSKÝ ÚŘAD KOPŘIVNICE Odbor majetku města Příloha č. 1 Specifikace veřejné zakázky malého rozsahu na akci: Oprava povrchu místních komunikací - realizace akce Místo akce : místní komunikace v Kopřivnici U Vodojemu, Janíkovo sedlo, Polní, Zdeňka Buriana, K. Čapka, Ke Koryčce ke garážím pod Bílou Horou, Příjezd k RD ČS. Armády, MK Mniší u RD č.p. 203 za hřištěm, Dolní Spružinky Mniší, Dolní, povrch mostního tělesa Na Pinkavce v Kopřivnici. 1. Zadávací dokumentace není zpracována Prohlídka místa budoucího plnění se uskuteční v pondělí v 9:00 hod se srazem zúčastněných na Odboru majetku města, ul. Štefánikova 1163, Kopřivnice, 8.NP, č. dveří Předmět plnění : Předmětem plnění zakázky je realizace akce Oprava povrchu místních komunikací Požadovaný rozsah díla : 1) Oznámení o zahájení zadávacího řízení, vč. specifikace veřejné zakázky malého rozsahu na akci: Oprava povrchu místních komunikací. 2) Možnost prohlídky místa budoucího plnění Účelem stavby je oprava povrchů vozovek místních komunikací, chodníku a to frézováním očištění a zametení povrchu krytu, případné doplnění podloží, zhotovení spojovacího postřiku a pokládka nového krytu komunikace. Další požadavky viz níže. Jedná se o následující plochy: o Část MK U Vodojemu m2, nový povrch - 2-vrstvý živičný nátěr s posypem + úprava krytu 450 m2 + vyspravení výtluků bližší specifikace viz níže o MK Janíkovo sedlo 480 m2, část MK nový povrch - 2-vrstvý živičný nátěr s posypem + oprava krajnic komunikace + lokální opravy + část MK nový povrch asfaltový beton AB tl. 60 mm+ oprava stávající svodnice - bližší specifikace viz níže Město Kopřivnice Městský úřad Kopřivnice, Štefánikova 1163/12, CZ Kopřivnice tel.: , fax: , posta@koprivnice.cz, IDS: 42bb7zg, IČ: , DIČ: CZ , číslo bankovního účtu: /0800 VSTŘÍCNOST PROFESIONALITA ZODPOVĚDNOST

2 o Chodník u výměníku na MK Polní 49 m2, nový povrch asfaltový beton AB jemný tl. 60 mm + úprava případně doplnění obrub - bližší specifikace viz níže o Část MK Zdeňka Buriana m2, nový povrch asfaltový beton AB tl. 50 mm nemodifikovaný + úprava případně doplnění obrub - bližší specifikace viz níže o Část MK K. Čapka včetně stání pro auta m2, nový povrch MK asfaltový beton AB tl. 50 mm, nový povrch stání pro auta - asfaltový beton AB tl. 50 mm, včetně obnovy vodorovného dopravního značení + vybudování nové uliční vpusti - bližší specifikace viz níže o o o Část MK Ke Koryčce ke garážím pod Bílou Horou m2, nový povrch MK asfaltový beton AB tl. 50 mm - bližší specifikace viz níže Příjezd k RD ČS. Armády (naproti KB) m2, nový povrch MK asfaltový beton AB tl. 50 mm - bližší specifikace viz níže MK Mniší u RD č.p. 203 za hřištěm- 990 m2, nový povrch - nový povrch MK asfaltový beton AB tl. 50 mm - bližší specifikace viz níže o Část MK Dolní Spružinky Mniší 900 m2, nový povrch MK asfaltový beton AB tl. 50 mm - doplnění krajnic - bližší specifikace viz níže o Část MK Dolní u RD slepý úsek k ul. Francouzská m2, nový povrch MK asfaltový beton AB tl. 50 mm - bližší specifikace viz níže o Povrch mostního tělesa Na Pinkavce 88 m2, nový povrch asfaltový beton AB tl. 50 mm + podsyp z obalovaného kameniva tl. 10 cm + podklad se štěrkodrtě - bližší specifikace viz níže 2 / 15

3 Požadované položky pro jednotlivé plochy: Část MK U Vodojemu 1 Místní komunikace - U vodojemu Úprava krytu z kameniva drceného pro nový kryt s doplněním kameniva drceného (0/32) do 0,05 m3/m2 m2 450, Srovnání a hutnění podkladu m , Nátěr živičný 1,5 kg/m2 s posypem m , Nátěr živičný 1,8 kg/m2 s posypem m , Vyspravení výtluků asfaltovým betonem t 32, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 200,517 3 / 15

4 MK Janíkovo sedlo 2 Místní komunikace - Janíkovo Sedlo Nátěr živičný 1,5 kg/m2 s posypem m2 480, Nátěr živičný 1,8 kg/m2 s posypem m2 480, Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 60 mm š přes 3 m z nemodifikovaného asfaltu m2 180, Vyspravení výtluků asfaltovým betonem t 65,000 R00 Oprava stávající svodnice (vyjmutí a osazení) kpl 1, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 116,110 4 / 15

5 Chodník u výměníku na MK Polní 3 Oprava chodníku Polní u výměníku Rozebrání dlažeb komunikací pro pěší z betonových nebo kamenných dlaždic m2 49, Odstranění podkladu pl do 50 m2 z kameniva drceného tl 300 mm m2 49, Asfaltový beton vrstva obrusná ACO 8 (ABJ) tl 60 mm - ručně m2 49, Podklad ze štěrkodrtě ŠD tl. 300 mm m2 49, Osazení silničního obrubníku betonového stojatého s boční opěrou do lože z betonu prostého m 51, obrubník betonový chodníkový ABO 1-15 ks 51, Nakládání suti a vybouraných hmot t 32, Vodorovné doprava suti s naložením a složením na skládku t 32, Příplatek ZKD u vodorovné dopravy suti t 450, Poplatek za uložení odpadu z kameniva na skládce (skládkovné) t 12, Poplatek za uložení stavebního betonového odpadu na skládce (skládkovné) t 19, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 39,640 5 / 15

6 Část MK Zdeňka Buriana Frézování živičného krytu tl 50 mm pruh š 1 m pl do m2 bez překážek v trase m , Vytrhání obrub silničních ležatých m 226, Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m , Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m , Asfaltový beton vrstva obrusná ACO 8 (ABJ) tl 40 mm š do 3 m z nemodifikovaného asfaltu (226x0,5m) - ručně m2 113, Řezání stávajícího živičného krytu hl do 50 mm (zařezání stávajícího chodníku z LA) m 226, Těsnění spár zálivkou za studena pro komůrky š 10 mm hl 20 mm s těsnicím profilem m 226, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m , Osazení obrubníku kamenného ležatého s boční opěrou do lože z betonu prostého (materiál zajistí investor) m 226, Vodorovné doprava suti s naložením a složením na skládku do 1 km (recyklát na skládku investora) t 160, Příplatek ZKD 1 km u vodorovné dopravy suti (recyklát na skládku investora) t 1 441, Nakládání suti a vybouraných hmot t 65, Vodorovné doprava suti s naložením a složením na skládku do 1 km t 65, Příplatek ZKD 1 km u vodorovné dopravy suti t 917, Poplatek za uložení stavebního betonového odpadu na skládce (skládkovné) t 65, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 201,000 6 / 15

7 Část MK K. Čapka včetně stání pro auta 5 Oprava místní komunikace Karla Čapka Frézování živičného krytu tl 50 mm pruh š 1 m pl do m2 bez překážek v trase m , Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m , Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m ,000 R00 Zřízení vpusti kanalizační uliční z betonových dílců typ UV-50 normální (vč. zemních prací,materiálu a napojení délky 6m na stávající kanalizaci) kpl 1, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m ,000 R01 Obnova stávajícího VDZ bílou barvou (šikmé stání pro auta V10c - 175m, šrafy 8 m2) kpl 1, Vodorovné doprava suti s naložením a složením na skládku do 1 km (recyklát na skládku investora) t 140, Příplatek ZKD 1 km u vodorovné dopravy suti (recyklát na skládku investora) t 1 264, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 143,000 7 / 15

8 Část MK Ke Koryčce ke garážím pod Bílou Horou 6 Oprava místní komunikace Ke Koryčce - ke garážím pod Bílou Horou Frézování živičného krytu tl 50 mm pruh š 1 m pl do m2 bez překážek v trase m2 940, Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 940, Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m2 940, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 940, Vodorovné doprava suti s naložením a složením na skládku do 1 km (recyklát na skládku investora) t 120, Příplatek ZKD 1 km u vodorovné dopravy suti (recyklát na skládku investora) t 1 082, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 122,500 8 / 15

9 Příjezd k RD ČS. Armády (naproti KB) 7 Příjezd k RD Čs. armády Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 191, Asfaltový beton vrstva podkladní ACP 16 (obalované kamenivo OKS) tl 40 mm š do 3 m m2 131,000 Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu ( m2) m2 191, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 191, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 38,700 9 / 15

10 MK Mniší u RD č.p. 203 za hřištěm 8 Místní komunikace Mniší RD 203, 224 až k hřišti Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 990, Vyspravení výtluků asfaltovým betonem t 62, Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m2 990, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 990, Výšková úprava uličního vstupu nebo vpusti zvýšením poklopu ks 8, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 237, / 15

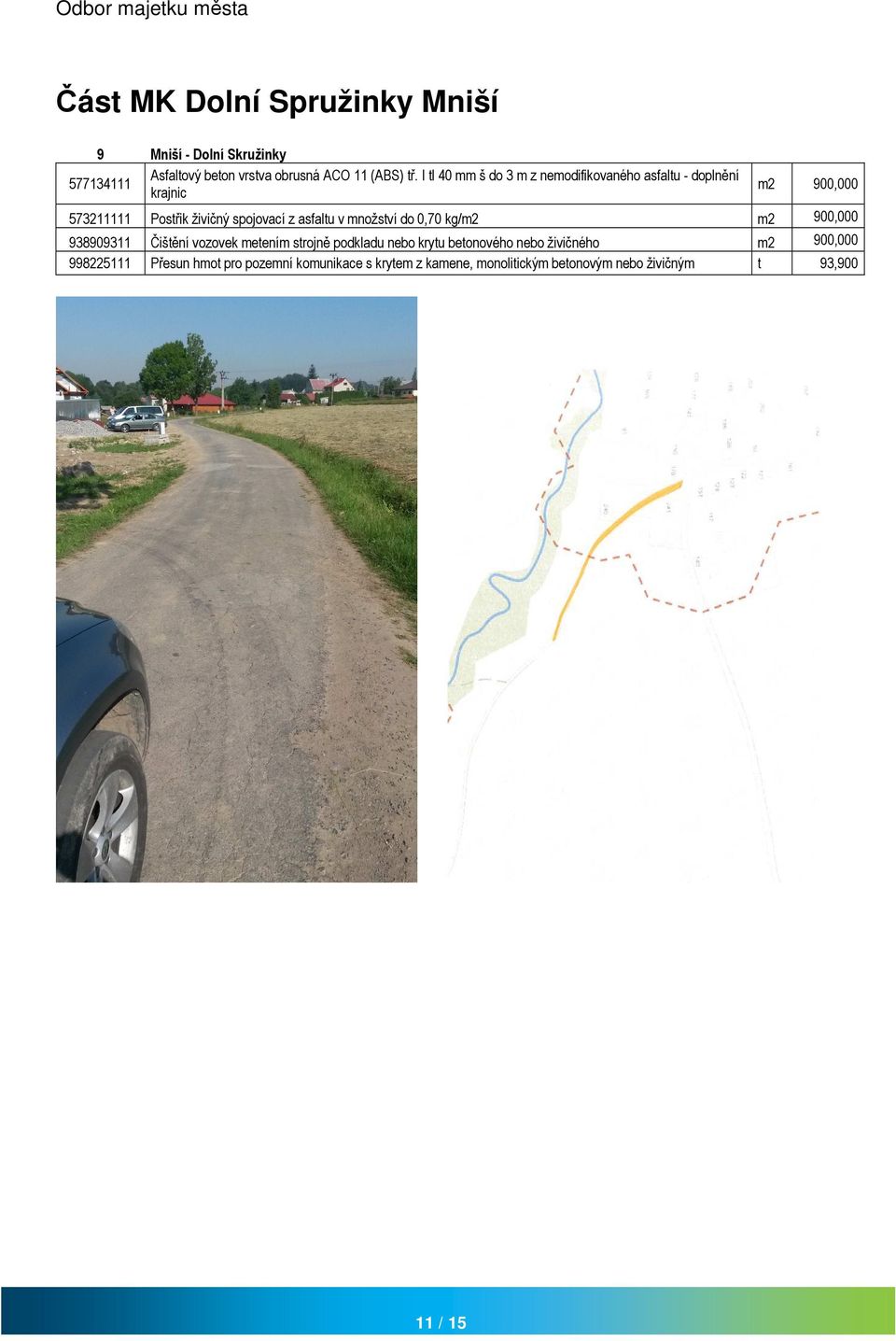

11 Část MK Dolní Spružinky Mniší 9 Mniší - Dolní Skružinky Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 40 mm š do 3 m z nemodifikovaného asfaltu - doplnění krajnic m2 900, Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 900, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 900, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 93, / 15

12 Část MK Dolní - slepý úsek k ul. Francouzská 10 Oprava místní komunikace Dolní u RD Frézování živičného krytu tl 30 mm pruh š 1 m pl do 500 m2 bez překážek v trase m2 320, Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 320, Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m2 320, Výšková úprava uličního vstupu nebo vpusti zvýšením poklopu ks 1, Výšková úprava uličního vstupu nebo vpusti zvýšením krycího hrnce, šoupěte nebo hydrantu ks 5, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 320, Vodorovné doprava suti s naložením a složením na skládku do 1 km (recyklát na skládku investora) t 24, Příplatek ZKD 1 km u vodorovné dopravy suti (recyklát na skládku investora) t 221, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 68, / 15

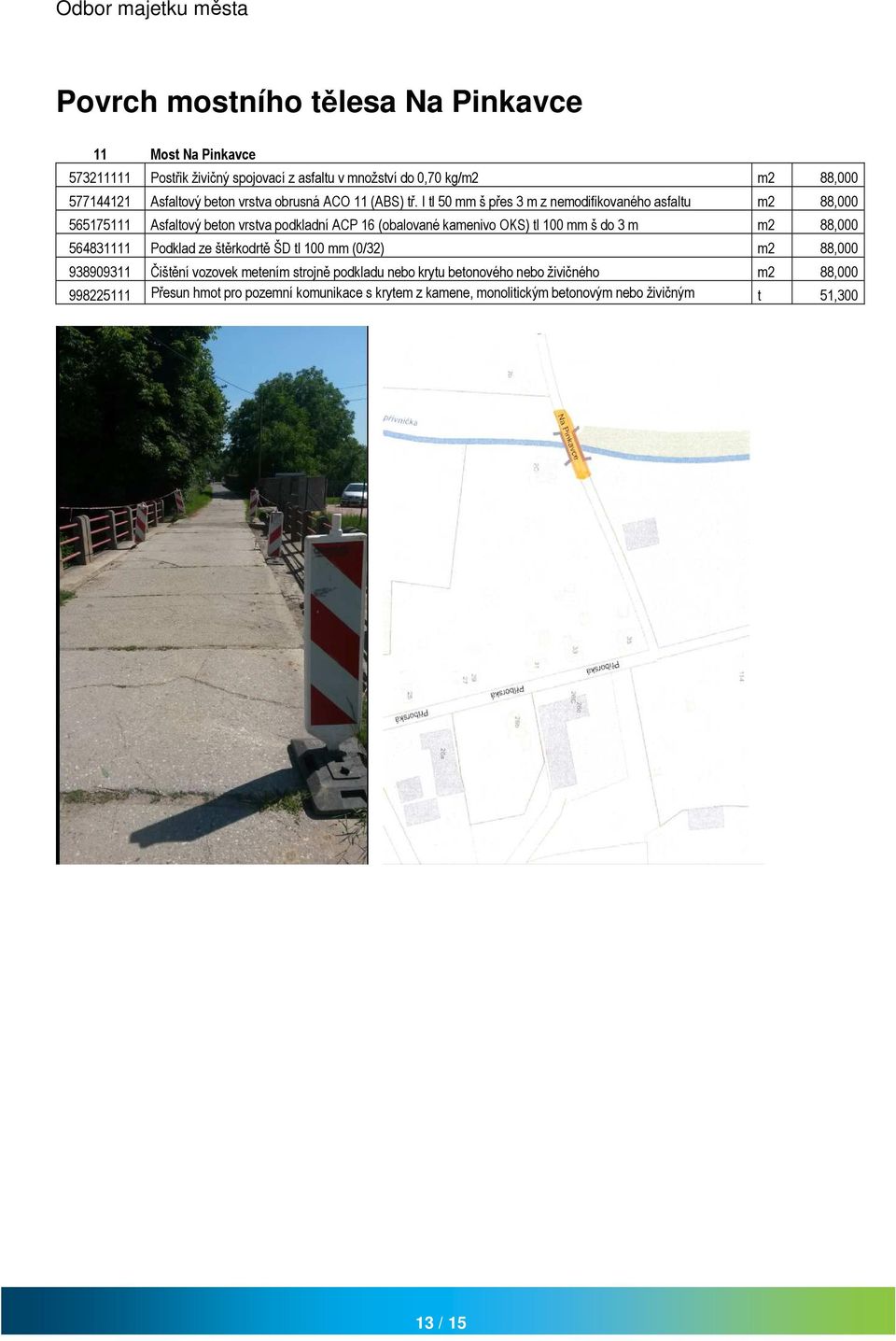

13 Povrch mostního tělesa Na Pinkavce 11 Most Na Pinkavce Postřik živičný spojovací z asfaltu v množství do 0,70 kg/m2 m2 88, Asfaltový beton vrstva obrusná ACO 11 (ABS) tř. I tl 50 mm š přes 3 m z nemodifikovaného asfaltu m2 88, Asfaltový beton vrstva podkladní ACP 16 (obalované kamenivo OKS) tl 100 mm š do 3 m m2 88, Podklad ze štěrkodrtě ŠD tl 100 mm (0/32) m2 88, Čištění vozovek metením strojně podkladu nebo krytu betonového nebo živičného m2 88, Přesun hmot pro pozemní komunikace s krytem z kamene, monolitickým betonovým nebo živičným t 51, / 15

14 Vyfrézovaný asfaltový recyklát zůstává majetkem objednatele, zhotovitel je povinen v rámci realizace díla zajistit jeho dopravu na meziskládku do 10 km. Ostatní odpad bude zlikvidován v souladu se zákonem o odpadech a budou uhrazeny veškeré náklady za její likvidaci. Další požadované úkony : Součástí předmětu díla bude také odbourání nefrézovaných zbytků stáv. asfal. povrchu (okolo vpustí, kanalizačních poklopů, šoupat, obrub, přídlažeb apod.) s tím související řezání živičného krytu a případné zalití spár. Vytyčení všech inženýrských sítí, které můžou být realizací stavby dotčeny Zajištění rozhodnutí Odboru stavebního řádu, územního plánovaní a památkové péče (Ing. Černý) MÚ Kopřivnice k zvláštnímu užívání a uzavírkám dotčených komunikací, včetně vyjádření PČR DI OŘ Nový Jičín k navrhovanému přechodnému značení. Úhrada veškerých správních poplatků souvisejících s plněním předmětu díla. Zajištění instalace přechodného dopravního značení po celou dobu provádění prací za přechodné dopravní značení a jeho funkci nese po celou dobu provádění prací plnou zodpovědnost zhotovitel. Zabezpečení staveniště po celou dobu provádění prací. Uvedení veškerých ploch dotčených stavební činnosti do původního stavu zelené plochy, komunikace, soukromé pozemky, veřejná prostranství, atd. Po dokončení stavby předá zhotovitel objednateli minimálně tyto doklady : - doklady od použitých materiálů 1 x v tištěné podobě - kopie listů stavebních deníků 1 x v tištěné podobě - doklady od provedené likvidace odpadů 1 x v tištěné podobě Požadovaná záruka na stavební práce a dodaný materiál musí být minimálně 60 měsíců Zhotovitel po celou dobu provádění prací zodpovídá za dodržování zásad bezpečnosti práce, protipožárních opatření (dle patřičných zákonů) a za proškolení svých pracovníku v těchto oblastech. Likvidaci a odvoz nepotřebného materiálu na skládku a poplatek za skládku. Zhotovitel je povinen zajistit ochranu movitého a nemovitého majetku tak, aby během stavební činnosti ani jejím následkem nedošlo k jeho poškození. V této souvislosti odpovídá zhotovitel v plném rozsahu za škody na majetku. V případě nutnosti vybudování zařízení staveniště nebo využití veřejného prostranství (navážka materiálu, odvoz odpadu, atd ), nutnosti zajištění zvláštního užívání komunikací nebo omezení jejich provozu je povinen zhotovitel projednat toto omezení s příslušným správním orgánem, zajistit vydání pravomocného rozhodnutí a uhradit veškeré s touto činností související správní poplatky, apod. Dodržení veškerých platných předpisů a norem. Splněním zakázky se rozumí: úplné dokončení stavby protokolární předání díla v sídle objednatele na adrese : Město Kopřivnice, Štefánikova 1163, Kopřivnice, předání kompletní dokladové části stavby v rozsahu dle výše uvedeného seznamu 3. Požadavky na zpracování nabídky : Požadujeme, aby nabídka obsahovala mimo jiné : 3.1. Návrh smlouvy o dílo: Podepsaný návrh smlouvy dle přiloženého vzoru doplněný o identifikační údaje, cenu a záruku. 14 / 15

15 3.2. Cena díla : Cena musí být stanovena jako cena nejvýše přípustná a musí obsahovat veškeré náklady spojené s řádným a kompletním vybudováním daného díla. Uchazeč je povinen se seznámit se všemi okolnostmi, které mohou mít vliv na cenu a průběh realizace díla a ve své nabídce tyto okolnosti zohlednit. Cena bude doložena položkovým rozpočtem. Podkladem pro vypracování položkového rozpočtu je tato specifikace a obhlídka místa budoucího plnění. S pozdravem Ing. Kamil Žák v.r. vedoucí Odboru majetku města Kopřivnice 15 / 15
