Zjednodušená projektová dokumentace Akce Oprava místní komunikace ul. 17. Listopadu Šluknov

Transkript

1 nám. Míru 1, Šluknov Zjednodušená projektová dokumentace Akce Oprava místní komunikace ul. 17. Listopadu Šluknov Oprava živičných povrchů místní komunikace Šl- MK- 01 ulice 17.listopadu v k.ú. a obci Šluknov

2 1. Základní identifikační údaje objektu Název stavby: Oprava místní komunikace ul. 17. listopadu Šluknov Objekt: Místní komunikace III.tř., Šl-MK-01 Investor: Město Šluknov Sídlo: nám. Míru 1, Šluknov IČO: DIČ: CZ Spojení: tel , Situační snímky

3 2. Identifikační údaje komunikace a.) stavba b.) evidenční číslo c.) katastrální území d.) obec e.) kraj f.) objednatel g.) pozemní komunikace h.) staničení Oprava živičných povrchů místní komunikace, ulice 17. listopadu Šl-MK-01 Šluknov Šluknov Ústecký Město Šluknov místní komunikace není stanoveno 3. Základní údaje o komunikaci a) Charakteristika stávající komunikace Kryt stávající místní komunikace je tvořen z asfaltové směsi, která je značně poškozena vlivem jeho stáří a povětrnostních vlivů. V místě napojení na silnici II/266, ulice Rumburská je živičný povrch místní komunikace tl. 100 mm vydrolený až na podkladní vrstvu štěrkového podloží. Betonové obrubníky u tohoto napojení místy úplně chybí, nebo jsou značně poškozeny vlivem jejich stáří a povětrnostních vlivů. Ostatní plocha komunikace je tvořena z asfaltové směsi tl. 50mm, která je uložena na betonovém podloží, které je tvořeno z prefabrikovaných železobetonových desek tl. cca 0,20 m. Tento povrch vozovky je popraskaný a vydrolený až na železobetonové podloží. Stávající chodník je od vozovky polohově a výškově oddělen betonovým chodníkovým obrubníkem. Odvodnění komunikace je řešeno stávajícími uličními vpusti. Chodník a zbylé betonové obrubníky nejsou předmětem opravy. b) Rozsah oprav komunikace Kryt stávající komunikace bude odfrézován až na podkladní vrstvy komunikace. V místě napojení na silnici II/266 v tl. 100 mm. V místě vjezdu bude odstraněno stávající štěrkové podloží a nahrazeno novými vrstvami z drceného kameniva. Na ostatní ploše komunikace bude živičný kryt vozovky odfrézován v tl. 50 mm. Odfrézovaný materiál z komunikace bude odvezen a uložen na mezideponii města Šluknov ve vzdálenosti do 3000 metrů. Rozsah požadovaných oprav je patrný ze snímku č.1 c) Popis nových konstrukčních vrstev komunikace V místě napojení na silnici II/266, ulice Rumburská, bude provedeno nové štěrkové podloží z drceného kameniva frakce 32-63mm v tl. 200 mm, podkladní vrstva z ACP 11 v tl. 60 mm, finální vrstva bude provedena z ACO 11 tl. 40mm. Stávající betonové obrubníky v délce 2x10 bm budou nahrazeny novými silničními obrubníky o rozměru 1000x150x250 mm osazených do betonového lože. Nový kryt vozovky na ostatních plochách komunikace bude provedena pokládka živičného povrchu ACO 11 tl. 40mm. Před pokládkou živičných povrchů bude provedeno výškové urovnání stávajících poklopů kanalizačních šachet, uličních vpustí a výškové urovnání vodovodních poklopů. Dilatace v místech napojení nové vozovky na stávající bude provedena z asfaltové modifikované zálivky.

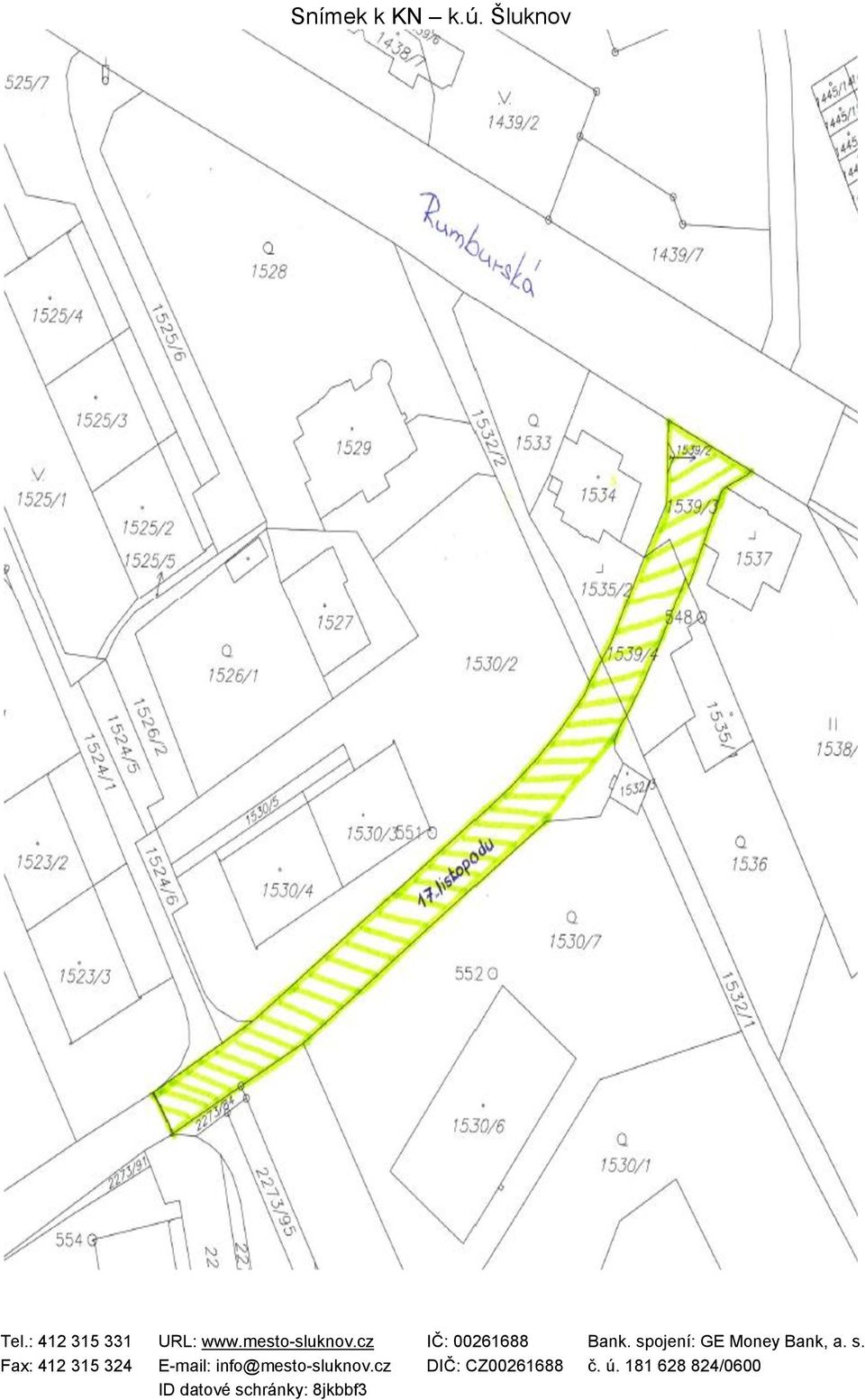

4 Snímek k KN k.ú. Šluknov

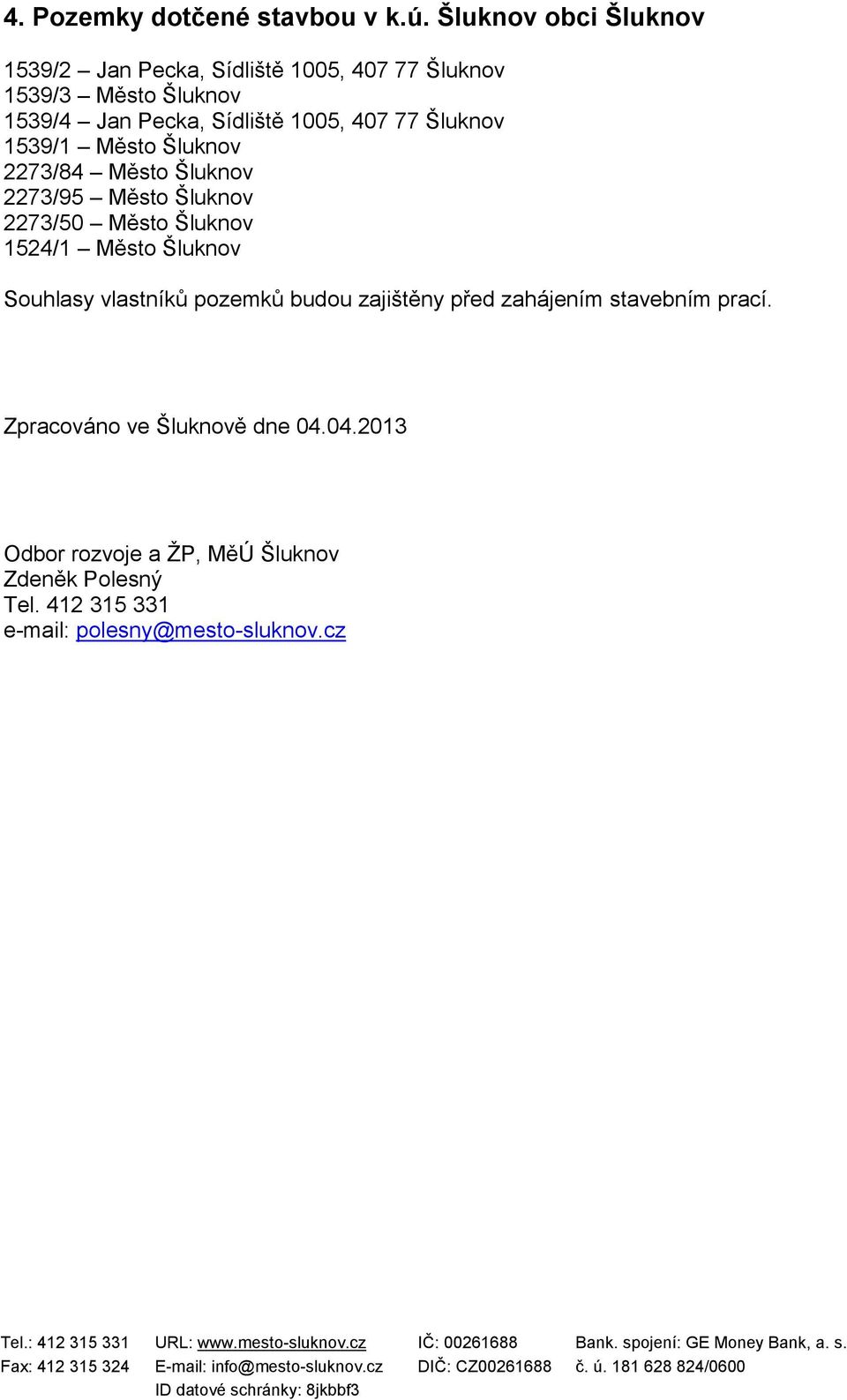

5 4. Pozemky dotčené stavbou v k.ú. Šluknov obci Šluknov 1539/2 Jan Pecka, Sídliště 1005, Šluknov 1539/3 Město Šluknov 1539/4 Jan Pecka, Sídliště 1005, Šluknov 1539/1 Město Šluknov 2273/84 Město Šluknov 2273/95 Město Šluknov 2273/50 Město Šluknov 1524/1 Město Šluknov Souhlasy vlastníků pozemků budou zajištěny před zahájením stavebním prací. Zpracováno ve Šluknově dne Odbor rozvoje a ŽP, MěÚ Šluknov Zdeněk Polesný Tel polesny@mesto-sluknov.cz

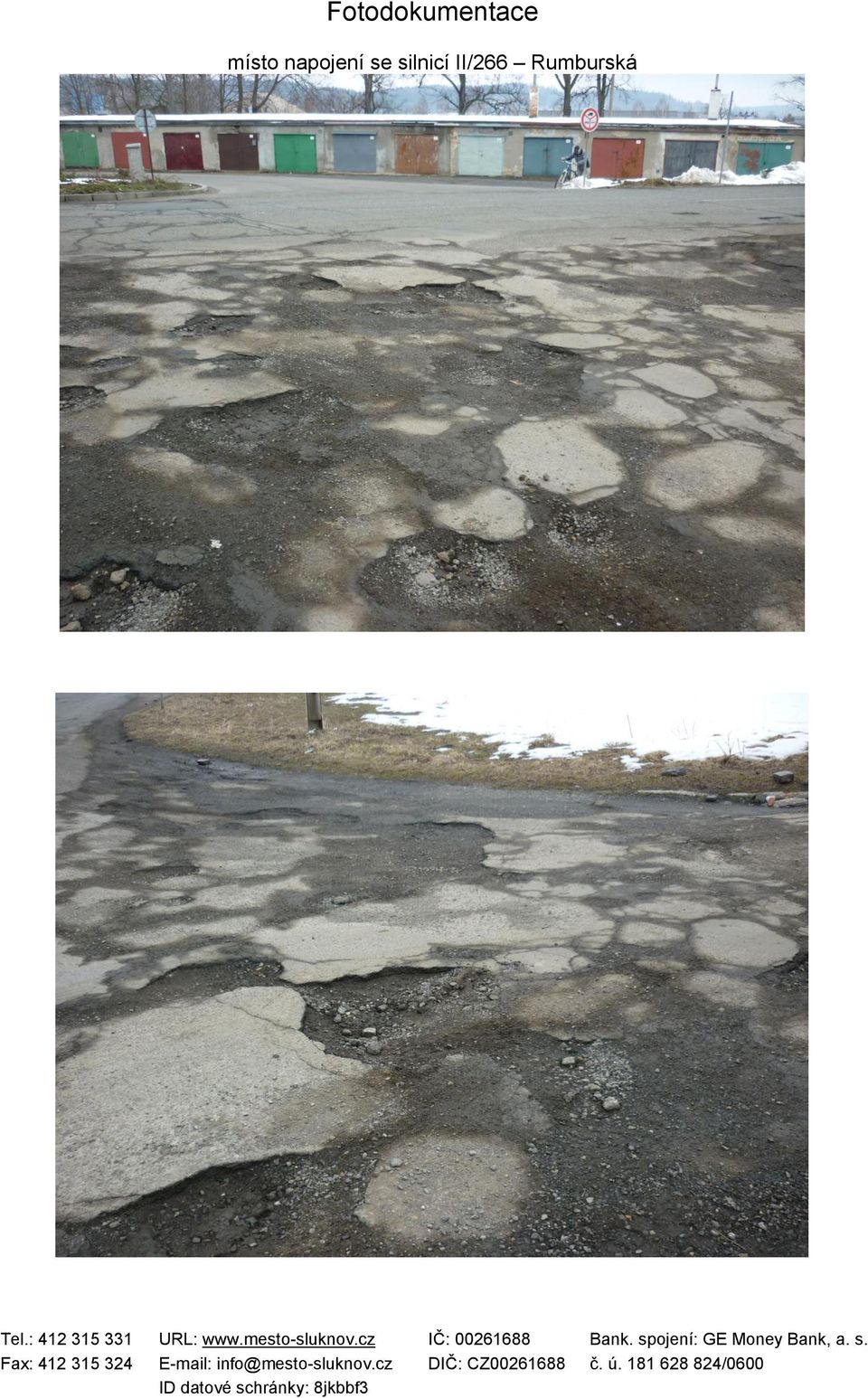

6 Fotodokumentace místo napojení se silnicí II/266 Rumburská

7 Fotodokumentace - ostatní plocha komunikace

8 Fotodokumentace křižovatka s ulic 17.listopadu x Bratří Čapků x Sídliště
