SOUPIS PRACÍ. ASPE 9 Strana: Stavba: RTT Vršovická vč. úprav vozovek a chodníků - úsek Moskevská - Kubánské náměstí

Transkript

1 ASPE 9 Strana: 1 SOUPIS PRACÍ Objednavatel: Zhotovitel dokumentace: Zhotovitel: ŘSD Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: 1,00 Vypracoval zadání: Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

2 ASPE 9 Strana: R Sejmutí drnu tl do 100 mm s přemístěním na skládku M2 19,000 Včetně odvozu na skládku s poplatkem ZC Odstranění drnové vrstvy tl.50 mm 19=19,000 [A] Odstranění asfaltového krytu a jakéhokoliv podkladu do tl. 200 mm vč. odvozu na skládku M2 832,000 Položka obsahuje vybourání případně frézování živičného krytu a jakéhokoliv podkladu do celkové tl. 210 mm z tramvajového tělesa okolo panelů mimo přejezdů v rozsahu, odvoz na skládku zhotovitele vč. poplatku za uložení (recyklaci). Složení stáv. konstrukce je: asfalt 50 mm + beton B mm. Položka neobsahuje odstranění asfaltu pro opravu krytu za obrubou - toto je obsahem položky 'oprava vozovky za obrubou'. Měrná jednotka 1 m2 = 1 m2 půdorysné plochy krytu. 'Odstranění vrstev nástupiště ' ZC =638,000 [A] DC 194=194,000 [B] Celkem: A+B=832,000 [C] Odstranění asfaltového krytu a jakéhokoliv podkladu do tl. 150 mm vč. odvozu na skládku M2 447,000 Položka obsahuje vybourání nebo frézování živičného krytu podkladu mimo těleso (z nástupišť, chodníků a pod.) v rozsahu do tl. 150 mm. Položka dále obsahuje odvoz suti na skládku zhotovitele a poplatek za uložení. Položka neobsahuje náklady na řezání asfaltu - viz samostatné položky.měrná jednotka 1 m2 = 1 m2 půdorysu odstraňovaného krytu. 'odstranění stávajícího asf. souvrství vozovky tl. 150mm' ZC 65+60=125,000 [A] DC =322,000 [B] Celkem: A+B=447,000 [C] Odstranění ŠD podkladů do tl. 150 mm vč. odvozu na skládku M2 540 Položka obsahuje vybourání ŠD podkladů (z nástupišť, chodníků a pod.) v rozsahu do tl. 150 mm. Položka dále obsahuje odvoz suti na skládku zhotovitele a poplatek za uložení..měrná jednotka 1 m2 = 1 m2 půdorysu odstraňovaného podkladu. Odstranění pokladních vrstev chodníku tl.150mm ZC v místě stáv přístřešků 16+2*262=540 [A]

3 ASPE 9 Strana: Vytrhání obrubníků všech druhů vč. očištění, odvozu a uložení M 383,000 Položka obsahuje vytrhání všech obrubníků v rozsahu SO 11, očištění obrubníků, odvoz obrubníků na deponii správce nebo zhotovitele, odvoz suti z lože a čištění na skládku zhotovitele a poplatku za uložení. Položka dále obsahuje poplatek za uložení přebytečných obrubníků, které správce nepřijme na svoji deponii. Uvažováno 100% půjde přímo na skládku. Měrná jednotka 1 m = 1 m vytrženého a očištěného obrubníku. 'Vytrhání obrub žulových 250/200 na skládku' ZC 140=140 [A] DC 224=224,000 [B] Mezisoučet: A+B=364,000 [C] ZC Odstranění obrub ze žulových kostek 100/100, 3 řady 3*4=12,000 [D] na skládku (12m) Odstranění obrub ze žulových kostek 100/180 7=7,000 [E] očistit a na mezideponii k použití na jiné stavbě (7m) Mezisoučet: D+E=19,000 [F] Celkem: A+B+D+E=383,000 [G] Odkopávky pro spodní stavbu silnic a železnic v hor. tř. 3 vč. odstranění všech detailů v ploše (základky, zídky, odvodňovače, bahníky a pod.), vč. odvozu a ulo M3 39,620 Položka obsahuje výkopové a bourací práce pro zřízení konstrukčních vrstev tramvajové trati, jedná se o odstranění všech konstrukcí a zeminy v celé kubatuře výkopů (včetně uličních vpustí a bahníků) po odečtení kubatury vybouraných konstrukcí, které jsou uvedeny v samostatných položkách. Položka dále obsahuje odvoz výkopku na skládku zhotovitele a poplatek za uložení. Položka neobsahuje vykopávky jam a rýh pro drenáže, bahníky, vpusti atd., tyto vykopávky jsou zahrnuty do položek těchto konstrukcí. Položka neobsahuje výkop pro případnou sanaci, tento je započten do položky sanace. Měrná jednotka 1 m3 = 1 m3 objemu kontrukce tramvajového tělesa po odečtení vybouraných konstrukcí v samostatných položkách Odstranění zeminy tl.130mm ZC 29*0.13=3,770 [A] Odstranění zeminy tl.450mm ZC 63*0.45=28,350 [B] Odstranění nezpevněných pokladních vrstev chodníku tl.150mm

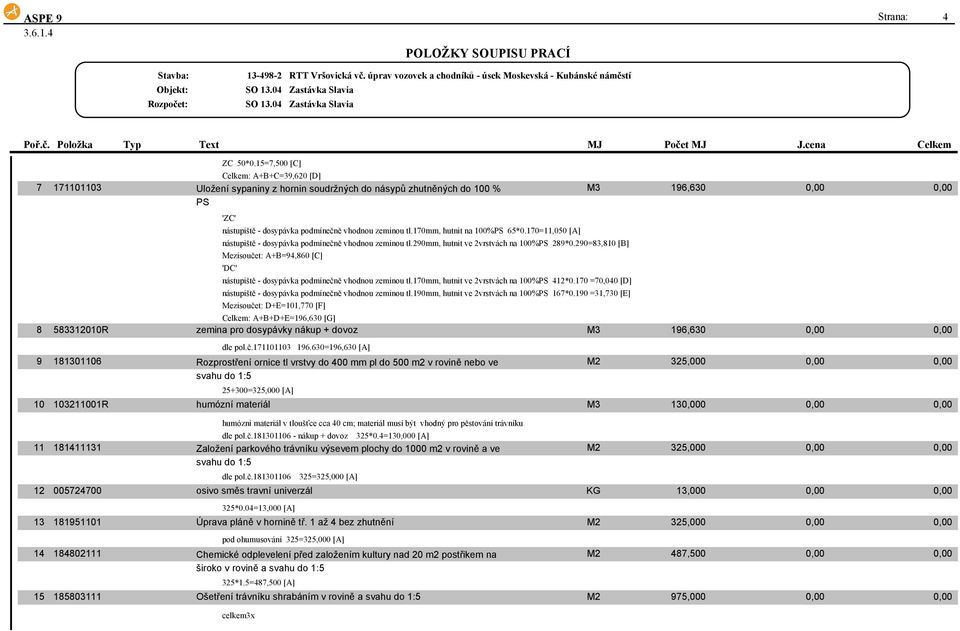

4 ASPE 9 Strana: 4 ZC 50*0.15=7,500 [C] Celkem: A+B+C=39,620 [D] Uložení sypaniny z hornin soudržných do násypů zhutněných do 100 % PS 'ZC' nástupiště - dosypávka podmínečně vhodnou zeminou tl.170mm, hutnit na 100%PS 65*0.170=11,050 [A] nástupiště - dosypávka podmínečně vhodnou zeminou tl.290mm, hutnit ve 2vrstvách na 100%PS 289*0.290=83,810 [B] Mezisoučet: A+B=94,860 [C] 'DC' nástupiště - dosypávka podmínečně vhodnou zeminou tl.170mm, hutnit ve 2vrstvách na 100%PS 412*0.170 =70,040 [D] nástupiště - dosypávka podmínečně vhodnou zeminou tl.190mm, hutnit ve 2vrstvách na 100%PS 167*0.190 =31,730 [E] Mezisoučet: D+E=101,770 [F] M3 196,630 Celkem: A+B+D+E=196,630 [G] R zemina pro dosypávky nákup + dovoz M3 196,630 dle pol.č =196,630 [A] Rozprostření ornice tl vrstvy do 400 mm pl do 500 m2 v rovině nebo ve svahu do 1: =325,000 [A] M2 325, R humózní materiál M3 130 humózní materiál v tloušťce cca 40 cm; materiál musí být vhodný pro pěstování trávníku dle pol.č nákup + dovoz 325*0.4=130 [A] Založení parkového trávníku výsevem plochy do 1000 m2 v rovině a ve svahu do 1:5 dle pol.č =325,000 [A] M2 325, osivo směs travní univerzál KG 13, *0.04=13,000 [A] Úprava pláně v hornině tř. 1 až 4 bez zhutnění M2 325,000 pod ohumusování 325=325,000 [A] Chemické odplevelení před založením kultury nad 20 m2 postřikem na široko v rovině a svahu do 1:5 325*1.5=487,500 [A] M2 487, Ošetření trávníku shrabáním v rovině a svahu do 1:5 M2 975,000 celkem3x

5 ASPE 9 Strana: 5 325*3=975,000 [A] Dovoz vody pro zálivku rostlin za vzdálenost do 1000 m M3 9,750 3x10 l/m2 325*0.010*3=9,750 [A] Příplatek k dovozu vody pro zálivku rostlin do 1000 m ZKD 1000 m M3 97, *10=97,500 [A] Stavební příprava pro zastávkové přístřešky KUS 4,000 Položka obsahuje náklady na výkopu základových patek vč. odvozu na skládku zhotovitele a poplatku za uložení, zřízení základových patek z betonu C16/20 vč. vytvoření potřebných kotevních otvorů a prostupů. Položka neobsahuje náklady na montáž přístřešku a elektroinstalaci přístřešku. Měrná jednotka 1 kus = 1 kus 1 pole přístřešku 4=4,000 [A] Konstrukce chodníků a ploch ve složení: posyp drtí 4-8 kg/m2; MA 8 30 mm; impfregnovaný papír; PB II 100 mm; úprava pláně se zhutněním M2 812,000 Položka obsahuje veškerý potřebný materiál. Před pokládkou horní vrstvy konstrukce z litého asfaltu budou provedeny na všech nástupištích v podkladovém betonu dilatační spáry proříznutím po cca 10 m do hloubky cca 30 mm. Při pokládce litého asfaltu bude dodatečně provedeno proříznutí ve stejných místech. Spára bude zalita pružnou zálivkou. Měrná jednotka 1 m2 = 1 m2 půdorysu krytu. ' konstrukce nástupiště ' ZC =424,000 [A] DC 388=388,000 [B] Celkem: A+B=812,000 [C] Oprava vozovky za obrubou M2 120 Položka obsahuje opravu vozovky za obrubou odfrézováním asfaltu tl. 40 mm s náhradou ve složení: spojovací postřik PS-E C60 PB 5 0,35kg/m2, ACO mm. Položka neobsahuje řezání asfaltu a napojovací komůrku - viz samostatné položky. Měrná jednotka 1 m2 = 1 m2 půdorysu krytu opravované vozovky. Nová konstrukce vozovky ZC 60=60 [A] DC 60=60 [B] Celkem: A+B=120 [C] Oprava frézované vozovky M2 63,000

6 ASPE 9 Strana: 6 Položka obsahuje opravu vozovky ve složení: ACO mm; asfaltový postřik spojovací 0,35 kg/m2, ACL mm, asfaltový postřik spojovací 0,35 kg/m2, ACP mm, ŠD 150 mm, Měrná jednotka 1 m2 = 1 m2 půdorysné plochy krytu. Nová konstrukce vozovky DC 63=63,000 [A] R Nalepovací pásy pro nevidomé s výstupky (bílý plast) š.0,8m M2 13,400 ZC nástupiště 7.4=7,400 [A] DC nástupiště 6=6,000 [B] Celkem: A+B=13,400 [C] R Nalepovací pásy pro nevidomé s výstupky (bílý plast) š.0,4m M2 16,100 ZC nástupiště =10,100 [A] DC nástupiště 6=6,000 [B] Celkem: A+B=16,100 [C] Rektifikace polopů KUS 8,000 Výšková úprava uličního vstupu nebo vpusti rektifikace povrch znaků - čtvercový šachetní poklop cca 400x400mm ZC 4=4,000 [A] DC 1=1,000 [B] rektifikace povrch znaků - šachetní poklop DN600 ZC 3=3,000 [C] Celkem: A+B+C=8,000 [D] Varovný pás kvalitní barvou na nástupištích M 48,000 ZC - nástupiště 48*0.5=24,000 [A] DC - nástupiště 48*0.5=24,000 [B] Celkem: A+B=48,000 [C] Obrubník kamenný do lože z betonu s boční opěrou M 474,000 Položka obsahuje položení obrubníků kamenných do lože s boční opěrou z betonu C20/25. V této výměře je uvažováno 100% nových obrub přímých i obloukových. Položka dále obsahuje dodávku 100% nových obrubníků. Měrná jednotka 1 m = 1 m osazeného obrubníku. Množství jednotlivých druhů kamenných obrubníků - viz výkaz výměr. lože z bet. C16/20n-XF1 ZC 250/200 přímé - nákup 112=112,000 [A]

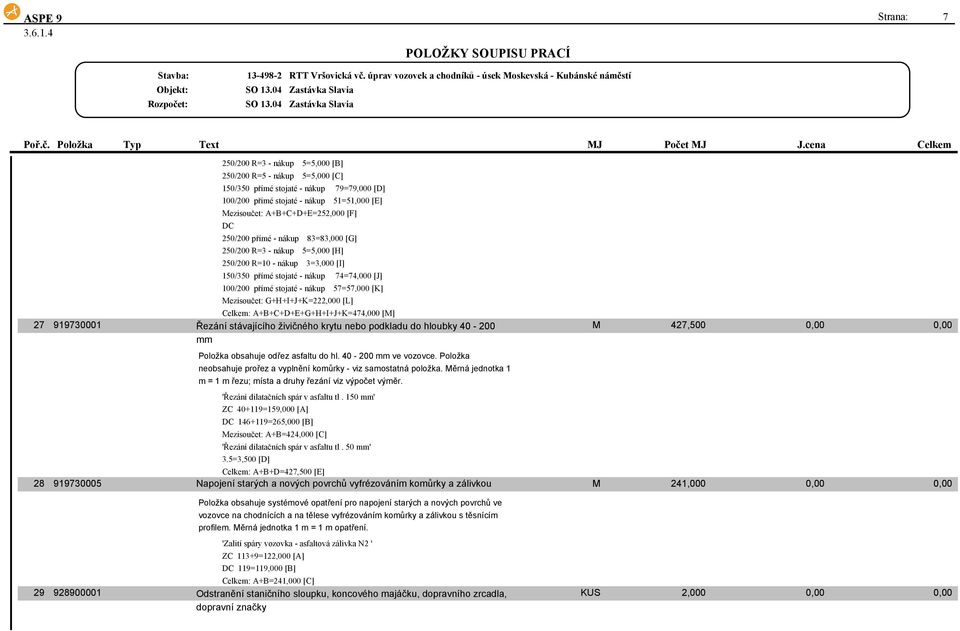

7 ASPE 9 Strana: 7 250/200 R=3 - nákup 5=5,000 [B] 250/200 R=5 - nákup 5=5,000 [C] 150/350 přímé stojaté - nákup 79=79,000 [D] 100/200 přímé stojaté - nákup 51=51,000 [E] Mezisoučet: A+B+C+D+E=252,000 [F] DC 250/200 přímé - nákup 83=83,000 [G] 250/200 R=3 - nákup 5=5,000 [H] 250/200 R=10 - nákup 3=3,000 [I] 150/350 přímé stojaté - nákup 74=74,000 [J] 100/200 přímé stojaté - nákup 57=57,000 [K] Mezisoučet: G+H+I+J+K=222,000 [L] Celkem: A+B+C+D+E+G+H+I+J+K=474,000 [M] Řezání stávajícího živičného krytu nebo podkladu do hloubky mm M 427,500 Položka obsahuje odřez asfaltu do hl mm ve vozovce. Položka neobsahuje prořez a vyplnění komůrky - viz samostatná položka. Měrná jednotka 1 m = 1 m řezu; místa a druhy řezání viz výpočet výměr. 'Řezání dilatačních spár v asfaltu tl. 150 mm' ZC =159,000 [A] DC =265,000 [B] Mezisoučet: A+B=424,000 [C] 'Řezání dilatačních spár v asfaltu tl. 50 mm' 3.5=3,500 [D] Celkem: A+B+D=427,500 [E] Napojení starých a nových povrchů vyfrézováním komůrky a zálivkou M 241,000 Položka obsahuje systémové opatření pro napojení starých a nových povrchů ve vozovce na chodnících a na tělese vyfrézováním komůrky a zálivkou s těsnícím profilem. Měrná jednotka 1 m = 1 m opatření. 'Zalití spáry vozovka - asfaltová zálivka N2 ' ZC 113+9=122,000 [A] DC 119=119,000 [B] Celkem: A+B=241,000 [C] Odstranění staničního sloupku, koncového majáčku, dopravního zrcadla, dopravní značky KUS 2,000

8 ASPE 9 Strana: R. 1 Celkem: Odstranění staničního sloupku, majáčku v rozsahu SO 13, odvoz suti a hmot na skládku zhotovitele vč. poplatku za uložení. Měrná jednotka 1 kus = 1 kus majáčku nebo 1 kus staničního sloupku staniční sloupek ZC 1=1,000 [A] DC 1=1,000 [B] Celkem: A+B=2,000 [C] Dodávka a montáž zastávkového označníku včetně základu KS 2,000 Montáž ostatních atypických zámečnických konstrukcí vč. výkopů, odvozu na skládku, zřízení základu, vč. kotevních prvků Dodávka a montáž stávajícího označníku vč. dopravy z meziskládky, vč. bet. základu, vč. zemních prací ZC 1=1,000 [A] DC 1=1,000 [B] Celkem: A+B=2,000 [C]
