1 Verze: 1.0 ze dne

2 OBSAH BEZPEČNOSTNÍ POKYNY A VŠEOBECNÁ UPOZORNĚNÍ BEZPEČNOSTNÍ POKYNY VŠEOBECNÁ UPOZORNĚNÍ ÚDRŽBA POZNÁMKY ÚVOD HLAVNÍ CHARAKTERISTIKY POPIS POVELŮ A PŘIPOJENÍ NAPÁJENÍ VÝMĚNA POJISTEK REŽIM POUŽITÍ Zapnutí/vypnutí Ladění Uložení Attenuátor Výběr značek Napájení do vstupního konektoru Soft klávesa Hlavní menu Funkce HOLD Reset PRACOVNÍ REŽIMY Měřící režim Režim spektrální analýzy Režim měření poměru C/N Režim měření poměru V/A Režim BER Data Logger RS INSTALACE NIT MODULU TABULKA KANÁLU...23 Symbol v textu odkazuje na originální manuál. Symbol upozorňuje na informace, které by jste při čtení manuálu neměli přehlédnout. 2 ProCable C30

3 ZNAČKA Tento přístroj splňuje následující normy a dokumenty: EMC : EN 5OO EN 55O11 - EN 61OOO EN 61OOO IEC 8O1-2 - IEC 8O1-3 - IEC 8O1-4 Bezpečnostní směrnice : EN BEZPEČNOSTNÍ POKYNY A VŠEOBECNÁ UPOZORNĚNÍ Během používání, údržby a provozu přístroje musí být pečlivě dodržovány níže uvedené bezpečnostní pokyny a všeobecná upozornění, aby se zabránilo úrazu osob, zvířat nebo nedošlo k poškození majetku. Firma Antech spol. s r.o. nepřebírá žádnou zodpovědnost za nesprávné používání přístroje nebo nedodržování uvedených norem BEZPEČNOSTNÍ POKYNY Přístroj musí být napájen napětím v rozsahu uvedeném v technických údajích. Přístroj nesmí být používán v prostředích s přítomností plynu, vznětlivých výparů nebo prachu, ve kterých hrozí nebezpečí výbuchu. Přístroj nesmí být ihned spuštěn po přemístění z velmi chladného do teplého prostředí, aby se zabránilo kondenzaci vodních par. Přístroj nesmí být umístěn v blízkosti silného tepelného zdroje. Na vstupní konektory nelze přivádět stejnosměrná a vysokofrekvenční napětí, která překračují uvedené povolené hodnoty. Doporučujeme pravidelnou kontrolu nosného pásu, úchytek a svorek, protože stálým používáním mohou být poškozeny. Jakmile se zjistí jakékoliv opotřebení těchto prvků, proveďte jejich výměnu. Pokud je v přístroji instalována baterie, doporučujeme následující: 1) Baterie nesmí být nikdy zkratována, protože může explodovat. 2) Baterie nesmí být ponořena do vody nebo vkládána do plamene. 3) Baterii neprorážejte, ani se ji nepokoušejte otevřít. 4) Při výměně musí být použit stejný typ baterie. Stará baterie se likviduje do speciálních ekologických kontejnerů. 5) Baterie nesmí být připojena s opačnou polaritou. 3 ProCable C30

4 1.2. VŠEOBECNÁ UPOZORNĚNÍ Nevystavujte dlouhodobě displej LCD přímému slunečnímu světlu nebo intenzivním ultrafialovým paprskům, protože může dojít k jeho poškození. Přístroj umístěte v místě s teplotou vyšší než je minimální skladovací teplota, jinak kapalné krystaly ztuhnou a mohou poškodit LCD displej. Rovněž tak při překročení maximálních skladovacích teplot se kapalný krystal vrací do izotropního stavu a může dojít k nevratnému ději ÚDRŽBA Jedinou povolenou údržbou prováděnou obsluhou je výměna baterie nebo pojistek a vložení interního příslušenství podle pokynů v manuálu. Otevření přístroje a další servis musí být prováděn pouze kvalifikovanou osobou nebo v některém případě obsluhou přístroje, která má základní znalosti v oboru elektrotechniky a má odpovídající kvalifikaci. Před prováděním servisu odpojte napájecí kabel přístroje. Při výměně pojistek musí být dodrženy stejné hodnoty a stejný typ pojistky. Dodržujte příslušná opatření, aby se v přístroji nekumulovala statická elektřina. Nedotýkejte se vnitřních obvodů ani v případě zajištění antistatickou ochranou. Při čištění vnějších povrchů: 1) Odpojte napájecí kabel. 2) Používejte hladký hadřík. Používejte neagresivní tekuté detergenty, nepoužívejte výrobky na bázi uhlovodíků. 3) Přesvědčte se, že kapaliny nebo jiné látky nepronikají do přístroje POZNÁMKY Uvedené přesnosti se vztahují k teplotě přístroje dosažené přibližně 10 až 15 minut po jeho zapnutí. Zabraňte pádu nebo nadměrným nárazům přístroje. Před použitím přístroje si pečlivě přečtěte pokyny uvedené v tomto manuálu. 4 ProCable C30

5 2. ÚVOD Přístroj ProCable C30 je kompaktní měřicí přístroj úrovně intenzity elektromagnetického pole. Předurčující vlastností je použití grafického LCD displeje s bodovou strukturou. Tento typ displeje není schopen zobrazovat a reprodukovat obraz, ale velmi dobře zobrazuje spektrum a je rovněž ideálním grafickým rozhraním pro menu povelů a zobrazení různých měření. Frekvenční rozsah se pohybuje od 5 do 860, a tak umožňuje analýzu signálů televizních pásem a pásem zpětných kanálů, analogových i digitálních. Rutinní měření, běžně prováděné na televizních a rozhlasových rozvodech, je díky promyšlené koncepci značně zjednodušeno. Nejdůležitější charakteristiky jsou: Spektrální analýza frekvenčního rozsahu, který se může měnit od 10 po celou šířku pásma. Šířka pásma měření 200 khz. Dvě značky. Každá značka může být nastavena pro měření digitálního nebo analogového kanálu. Ladění frekvence nebo kanálu. Přístroj je vybaven řadou různých televizních norem a přiřazenými kanály. Kanály lze řadit do předvoleb. Demodulátor měření s odezvou na špičkové hodnoty, optimalizovaný pro signály TV/FM nebo s odezvou průměrných hodnot, optimalizovaný pro signály AM. Monitorování úrovní sousedních kanálů nebo sedmi volně vybraných kanálů Funkce MaxHold, MinHold a freeze. Měření BER a MER u digitálních signálů QAM a výpočet BER pro OFDM. Automatické měření poměru nosné a šumu jak pro analogové, tak digitální kanály. Automatické měření poměru obrazu a zvuku u analogových kanálů. Data Logger má schopnost nabírání dat až u 28 kanálů. U analogových kanálů je možné zaznamenávat poměry obrazu a zvuku a poměry nosné a šumu; u digitálních kanálů se zaznamenává poměr signálu a šumu,qam BER a QAM MER, příp. výpočet OFDM BER. Volitelně je možné osadit NIT modul pomocí kterého lze na LCD displeji zobrazit informace o měřeném digitálním transpondéru (seznam přenášených programů či služeb) Rozhraní RS232 pro přenos výsledků měření nebo paměti Data Loggeru do PC nebo na sériovou tiskárnu 2.1. STANDARDNÍ DOPLŇKY 1 úhlový F-konektor 1 ochranný obal. 1 Ni-Mh baterie 6V/3,8Ah. 1 návod na obsluhu. 1 napájecí zdroj BCH7.5/ VOLITELNÉ DOPLŇKY NIT modul Externí tiskárna. Nylonová brašna. NIT C30 STP165 C20 5 ProCable C30

6 3. HLAVNÍ CHARAKTERISTIKY ZÁKLADNÍ SPECIFIKACE Vstupní úroveň Měřící jednotky Attenuátor od 30 do 120 dbuv v pásmu 45 až 860, od 30 do 120 dbuv v pásmu 5 až 65 dbuv, dbmv, dbm pro absolutní měření, db pro relativní měření od 0 do 70 db v 10 krocích, automaticky nebo manuálně Indikace pro externí attenuátor 20 nebo 30 db Indikace 1. číselně úroveň s rozlišením 0,1 db 2. číselně DCP s rozlišením 0,1 db 3. číselně C/N poměr s rozlišením 0,1 db 4. číselně V/A poměr s rozlišením 0,1 db 5. analogově - bargraf 6. analogově histogram Demodulátor přepínatelný špičkový nebo průměrný Šířka pásma měření 200 khz Minimální frekvenční krok 50 khz Vstupní impendance 75 ohm nesymetrický Vstupní konektor F s externím adaptérem Maximální napětí na vstupu 100 Vdc nebo 5 Vac Ladění 1. podle frekvence s krokem 50 khz 2. podle tabulky kanálů 3. podle předvoleb TV normy BG, I, L, DK, M, N (pro V/A měření) Počet předvoleb 100 SPEKTRÁLNÍ ANALÝZA rozsah 5 65 a Funkce 1. zobrazení celého spektra 2. rozšířené spektrum 10,20,50,100 a až 28 sousedních kanálů zobrazeno histogramem 4. 1 až 28 vybraných kanálů zobrazeno histogramem 5. náklon od 2 do 28 programů 6. Hold Max, Hold Min, Freeze Šířka pásma měření 200 khz Značky 2 nezávislé DATA LOGGER Kapacita až 1500 měření (po jednom kanálu) Měření QAM BER/MER Nastavitelné parametry 1. Symbolová rychlost (2,5 až 7 MS/s) 2. Modulace 4, 16, 32, 64, 128, 256, automaticky 3. Spektrum přímé, inverzní, automaticky Frekvenční rozsah Citlivost DCP 47 až dbuv pro CH 1 x 10-4 v rozsahu 45 to 6111 MS/S, 64 QAM, inverted, NIT vypnuta dbuv pro CH 1 x 10-4 v rozsahu 156 to 6111 MS/S, 64 QAM, inverted, NIT vypnuta dbuv pro CH 1 x 10-4 v rozsahu 45 to 6111 MS/S, 64 QAM, inverted, NIT zapnuta dbuv pro CH 1 x 10-4 v rozsahu 156 to 6111 MS/S, 64 QAM, inverted, NIT zapnuta. Indikace zachycení (locking) Zachyceno (L), nezachyceno (U) CH BER měření 0 až 1,2 x 10-8 MER 17 až 34 db R.Solomon čítač chyb (RU) Čítání neopravených chyb, max.počet chyb je Indikace času Indikace délky měření a zachycení signálu v hodinách, minutách a sekundách. Maximální délka měření je 24 hodin. Power index Třístavová indikace úrovně signálu na vstupu OFDM dekodéru. LOW (nízká úroveň), OK (vhodná úroveň) a HIGH (vysoká úroveň). CFO Indikace frekvenční odchylky (+/- 0,5 ) Konstelace kompletní nebo kvadrátní, přepínatelná Výpočet OFDM BER Nastavitelné parametry 1. Počet nosných: 2k, 8k. 2. Modulace: QPSK, 16QAM, 64QAM. 3. Code rate: 1/2, 2/3, 3/4, 5/6, 7/8. 4. Ochranný interval: 1/4, 1/8, 1/16, 1/32 Frekvenční 6 rozsah 47 až 860 CH BER výpočet ProCable C30 0 až 1,1 x CH BER je vypočten z poměru C/N ve shodě s postupem popsaným v publikaci ETSI ETR290.

7 VSTUPY A VÝSTUPY Vstupní konektor Rozhraní RS232 Sluchátkový výstup DISPLEJ Typ Podsvětlení NAPÁJENÍ Akumulátor Doba provozu na baterie Nabíječ Doba nabíjení OSTATNÍ Rozměry Hmotnost Kalibrační teplota 23 C +/- 5 C Pracovní teplota od 5 do 40 C Skladovací teplota od 10 do +60 C Maximální vlhkost vzduchu Maximální nadmořská výška Na vstupní (signálový) konektor je možné zapnout napětí 0, 13 nebo 24 V s maximálním proudovým odběrem 350 ma. Odběr proudu je indikován na LCD, při zkratu je napětí automaticky odpojeno. 9 pinový D konektor (typ F) pro připojení PC nebo sériové tiskárny 1Vpp při zátěži 32 ohm, demodulovaný výstup analogové nosné grafický LCD, 128 x 64 pixelů, 71 x 39 mm LED, vypínantelné, časovač pro automatické vypnutí poosvětlení v rozsahu 0 až 60 sekund nabíjeci baterie Ni-Mh 6V/3,8 Ah cca 1 hodina 30 minut externí napájecí zdroj BCH7,5/3 (standartní příslušenství) cca 8 hodin 200 x 105 x 45 mm 900 g včetně baterie a gumového obalu 80 procent do teploty 31 C ( s 50 procentní lineární redukcí při 40 C) 2000 m 4. POPIS ProCable C30 28

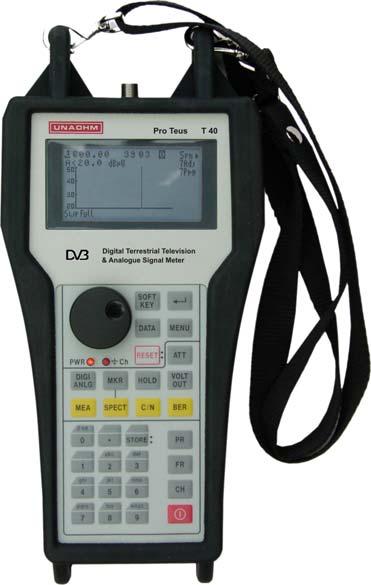

8 4.1. PŘEDNÍ PANEL 1. Otočný volič pro nastavení parametrů nebo výběru z menu 2. Konektor pro připojení externího zdroje a nabíječe 7.5 až 8 V 3. Grafický LCD displej 4. Vstupní RF konektor 5. Indikátor funkce SOFT KEY 6. SOFT KEY. Volba funkcí softkey menu 7. ENTER. Potvrzení výběru z menu, otočného voliče nebo numerické klávesnice 8. DATA. Volba funkce Data Logger 9. MENU. Volba hlavního menu 10. RESET. Rychlým dvojitým stiskem uvede přístroj do iniciálního stavu. 11. ATT. Nastavení atenuátoru. 12. VOLT OUT. Zapnutí / vypnutí napájení do vstupního konektoru. 13. HOLD. Zapnutí / vypnutí funkce HOLD. 14. BER. Volba režimu měření BER 15. C/N. Volba režimu měření C/N a V/A 16. PR.Ladění z tabulky předvoleb. 17. FR. Ladění podle frekvence. 18. CH. Ladění podle TV kanálů. 19. ON/OFF. Zapnutí a vypnutí přístroje (dlouhým stiskem klávesy). 20. STORE. Uložení do předvolby. 21. Numerická klávesnice 22. SPECT. Volba režimu spektrální analýzy. 23. MEA. Volba režimu měření úrovně nebo DCP. 24. MKR. Přepínání mezi značkami 1 a DIGI ANLG. Přepínání mezi měřením v analogovém a digitálním režimu. 26. PWR. Indikace zapnutého přístroje 27. CH. Indikace nabíjení. 28. RS pinový D konektor pro připojení PC nebo sériové tiskárny 29. Konektor pro externí napájení 5.5 až 7 V 30. Výstup na sluchátka 5. NAPÁJENÍ Z bezpečnostních důvodů je přístroj z výroby dodáván se zcela vybitou baterií. Z tohoto důvodu nelze nový přístroj po rozbalení ihned zapnout a to ani po připojení nabíjecího zdroje! Je nutné nechat akumulátor nabít na minimální provozní úroveň, tento proces trvá asi 20 minut. Přístroj ProCable C30 může být napájen buď z interní baterie nebo z externího zdroje; z těchto důvodů je přístroj dodáván se standardním zdrojem BCH7.5/3, který slouží současně jako nabíječ. Může být použit i jiný napájecí zdroj s rozsahem výstupního napětí 7.5 až 8 V / 3A. Konektor pro vnější zdroj (2) se nachází na levé straně přístroje. Přístroj pracuje i při nižším napětí z externího zdroje (5.5 až 7 V, např. externí baterie) připojeného do konektoru na pravé straně přístroje (29), ale vnitřní baterie není v tomto případě nabíjena. První nabíjení by mělo probíhat ve dvou cyklech - 8 hodin nabíjení a následné vybíjení provozem až do úplného vypnutí. Po následujícím plném nabití je k dispozici plná kapacita baterie. 8 ProCable C30

9 POZOR! Externí napětí vyšší než 8 V může poškodit přístroj. Doba provozu na baterie je cca 1,5 hodiny. Jakmile je baterie zcela vybitá zobrazí se na displeji LOW BATTERY. Přerušte práci s přístrojem a dobijte baterii. POZNÁMKA: Kapacita baterie se snižuje s klesající teplotou. Pokud není přístroj delší dobu používán, doporučujeme nabíjet baterie alespoň jednou za měsíc a předejít tak jejich samovybíjení. 6. REŽIM POUŽITÍ 6.1. ZAPNUTÍ / VYPNUTÍ Dlouze stiskněte tlačítko ON/OFF (19). Přístroj se zapne a opětovným dlouhým stiskem vypne LADĚNÍ ProCable C30 lze ladit třemi různými způsoby: podle frekvence, podle kanálů, podle předvoleb. Pro ladění podle frekvence stiskněte tlačítko FR (17) a zadejte hodnotu z číselné klávesnice nebo pomocí otočného voliče. Opakovaným stiskem tlačítka FR (17) měníte pozici kurzoru ve frekvenci. Pro ladění podle kanálů stiskněte tlačítko CH (18) a zadejte hodnotu z číselné klávesnice nebo pomocí otočného voliče. Pro zadání písmena stiskněte a podržte na 5 sekund tlačítko 2nd (21) a následně stiskněte příslušnou numerickou klávesu. Například pro zadání n stiskněte 2nd na 5 sekund a pak tlačítko 6 dvakrát za sebou. V průběhu ladění podle kanálů se přístroj automaticky naladí na nosný kmitočet video nebo audio (podle nastavení) případně na střed kanálů u digitálního měření (viz poznámka níže). Nezapomeňte zvolit požadovanou tabulku kanálů v MENU / CONFIG / COUNTRY. Pro ladění podle předvoleb stiskněte tlačítko PR (16) a zadejte hodnotu z číselné klávesnice nebo pomocí otočného voliče. Malé písmeno e před číslem předvolby znamená, že předvolba je prázdná (z anglického slova empty ). Pokud je v MENU zapnuta funkce CHIDFD/A (ON), je při ladění podle TV kanálů přednostně nastavena frekvence na střed TV kanálu (digitálního transpondéru) ULOŽENÍ DO PŘEDVOLEB Pro uložení hodnot do vybrané předvolby (zobrazené v horní části displeje mezi číslem kanálu a hodnotou attenuátoru) stiskněte dvakrát rychle za sebou tlačítko STORE (20). Během ukládání číslo předvolby bliká. Chcete-li přepsat již uloženou předvolbu, zvolte číslo předvolby, přejděte na kanál nebo frekvenci a zadejte požadovanou hodnotu. Poté stiskněte dvakrát rychle za sebou klávesu STORE (20). Současně s předvolbou se ukládá i zvolena tabulka kanálů 9 ProCable C30

10 6.4. ATENUÁTOR Vstupní atenuátor slouží k tomu, aby měřící přístroj mohl pracovat v celém rozsahu dbuv. Opakovaným stiskem tlačítka ATT (11) se přepíná automatický nebo ruční režim atenuátoru. Automatický režim je indikován písmenem A za hodnotou atenuátoru V režimu spektrální analýzy pracuje atenuátor pouze v manuálním režimu Manuální hodnota atenuátoru se nastavuje pomocí otočného voliče 6.5. VÝBĚR ZNAČEK Měřící přístroj je vybaven dvěma nezávislými značkami. Výběr mezi značkami 1 a 2 se provádí tlačítkem MKR (24). Každá značka může být nastavena pro digitální nebo analogová měření Značka 2 může být volně přeladěna ale pokud zvolíte zpět značku 1, vrátí se frekvence značky 2 na frekvenci značky NAPÁJENÍ DO VSTUPNÍHO KONEKTORU Je-li žádoucí napájení do vstupního konektoru (např. do anténního předzesilovače), můžete jej zapnout stiskem tlačítka VOLT OUT (12). Na vstupu se objeví napětí zvolené v hlavním menu (13 nebo 24 V). Zapnuté napájení je indikováno na displeji. Napájení je chráněno proti zkratu VÍCEÚČELOVÁ KLÁVESA SOFTKEY SOFT KEY (6) slouží k vyvolání funkcí zobrazených na displeji a odvíjejících se od režimu, v němž se měřící přístroj nachází. Například stisk SOFT KEY v režimu měření aktivuje menu pro výběr audio/video nosné, typu demodulace, zvukového signálu a rozhraní RS-232. Mezi jednotlivými položkami menu se pohybuje pomocí otočného voliče a výběr se potvrzuje klávesou ENTER (7) HLAVNÍ MENU Hlavní menu se vyvolá stiskem klávesy MENU (9). K pohybu kurzoru v menu slouží otočný volič a výběr se potvrzuje stiskem klávesy ENTER (7). Položky hlavního MENU: VOLT OUT: nastavení hodnoty napájecího napětí do vstupu (13 nebo 24 V). HOLD MOD: nastavení režimu funkce HOLD MAX (udržuje na displeji maximální naměřené hodnoty), MIN (udržuje na displeji minimální naměřené hodnoty), FREEZE (udrží na displeji naměřenou hodnotu v okamžiku aktivace funkce HOLD). PRINT: nastavení režimu tiskového výstupu CONFIG: vstup do podmenu konfigurace SYSTEM: vstup do podmenu systém EXIT: opuštění menu, návrat do pracovního režimu Položky podmenu konfigurace (CONFIG): STANDARD: výběr TV zvukové normy (DK, I, BG, L, N, M), norma musí být zvolena správně pro měření poměru V/A. COUNTRY: výběr tabulky kanálů (pro terestrická měření v ČR je vhodné použít tabulku OIRT) CHIDFDD/A: zapnutí (ON) nebo vypnutí (OFF) automatického přepínání mezi měřením analogového nebo digitálního signálu CHBW: nastavení šířky kanálu (od 1 do 50 ) pro měření DCP (výkon digitálního kanálu) 10 ProCable C30

11 LEV UNIT: výběr měřící jenotky (dbuv, dbm nebo dbmv) EXTATT: nastavení hodnoty externího atenuátoru 20 nebo 30 db (v případě že je použit). Měřící přístroj pak připočítá hodnotu externího atenuátoru k naměřenému výsledku. EXIT: opuštění podmenu, návrat hlavního menu Položky podmenu systém (SYSTEM): BUZZER: zapnutí/vypnutí akustické indikace stisku tlačítek LCD: vstup do podmenu nastavení displeje LCD RS232: vstup do podmenu parametry sériového rozhraní LOGO: volba firemního loga pro výpis na sériové tiskárně PWROFF: volba automatického vypnutí přístroje při nečinnosti, funkci lze vypnout nebo zvolit čas vypnutí od 1 do 15 minut. EXIT: opuštění podmenu, návrat hlavního menu Položky podmenu displej (LCD) : CONTR: nastavení kontrastu displeje LCD (0 250, standartně 90) BCKL: zapnutí/vypnutí podsvětlení LCD displeje PWRLIGHT: volba automatického vypnutí poosvětlení LCD při nečinnosti, funkci lze vypnout nebo zvolit čas vypnutí od 1 do 60 sekund. EXIT: opuštění podmenu, návrat hlavního menu Položky podmenu sériového rozhraní (RS232): BAUDRATE: přenosová rychlost (standardně 19200) FORMAT: formát přenosu (standardně 8/1) PARITY: nastavení parity (standardně DISABLE) DEVICE: volba zařízení (PC nebo sériová tiskárna) EXIT: opuštění podmenu, návrat hlavního menu 6.9. FUNKCE HOLD Funkce HOLD může pracovat v režimu měření a spektrální analýzy a to ve třech módech: MAX: přístroj neustále měří a udržuje maximální dosažené hodnoty MIN: přístroj neustále měří a udržuje minimální naměřené hodnoty FREEZE: přístroj udrží okamžitou hodnotu při aktivaci funkce HOLD Klávesa HOLD (13) zapíná a vypíná funkci HOLD. Na spodním řádku displeje se podle módu funkce zobrazuje nápis Hmax, Hmin nebo HFrz RESET Dvojitý rychlý stisk klávesy RESET (10) uvede přístroj do iniciálního stavu. 7. PRACOVNÍ REŽIMY. ProCable C30 disponuje 4 pracovními režimy. Jednotlivé režimy se přepínají stiskem žlutých kláves: MEA (23) (měření), SPECT (22) (spektrální analýza), C/N (15) (signál/šum), BER (14) (chybovost). 11 ProCable C30

12 7.1. MĚŘÍCÍ REŽIM Měřící režim se aktivuje stiskem klávesy MEA (23). V tomto režimu probíhá měření signálu a to buď jako měření DCP (výkon digitálního kanálu) v případě digitálního signálu nebo měření úrovně obrazové nebo zvukové nosné v případě analogového signálu. Frekvence Předvolba Aktivní značka Kanál Atenuátor DCP bargraf Digital/Analog Softkey Demodulátor Aktivní funkce DCP Měřící jednotka Další volby v režimu měření: Typické zobrazení LCD displeje v režimu MEA (měření). Výběr mezi měřením výkonu u digitálního a úrovně u analogového signálu se provádí stiskem klávesy DIGI ANLG (25) Výběr mezi měřením obrezové nebo zvukové nosné u analogového signálu se provádí stiskem SOFT KEY (6) výběrem Aud nebo Vid pomocí otočného voliče a potvrzením klávesou ENTER (7). Pro správnou funkci měření zvukové nosné je nutné mít správně nastavenou používanou zvukovou normu (v našich podmínkách obvykle DK nebo BG). Výběr způsobu demodulace se provádí stiskem SOFT KEY (6), nastavením kurzoru na symbol Dem pomocí otočného voliče a potvrzením klávesou ENTER (7). Tato volba má význam pouze pro analogové signály. Pro TV signál a FM rádio zvolte demodulaci FM. Zapnutí funkce indikace úrovně akustickým signálem. Pomocí otočného voliče nastavte kurzor na symbol a potvrďte klávesou ENTER (7). Stejný způsobem lze volbou tuto funkci vypnout. Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232 (do PC nebo sériové tiskárny). Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) Odposlech zvukových signálů V měřícím režimu je možný odposlech zvukové subnosné. Pro odposlech je třeba naladit frekvenci zvukové nosné například 476,25 pro kanál 21 v normě BG a připojit sluchátka do konektoru na pravé straně přístroje. 12 ProCable C30

13 7.2. REŽIM SPEKTRÁLNÍ ANALÝZY Funkce spektrální analýzy celého pásma i jeho části ukazuje reálný obraz spektra signálů. Funkce CHAdj a DLPrg ukazuje výsledky ve formátu histogramu. Funkce CHAdj zobrazuje úroveň zvoleného kanálu současně se sousedními kanály ve směru nahoru i dolů. Funkce DLPrg zobrazuje úroveň sedmi vybraných kanálů z libovolné části spektra. Obrázek 4 ukazuje displej spektrální analýzy v iniciálním stavu. Pro výběr funkcí slouží klávesa SOFT KEY (6) současně s otočným voličem a klávesou ENTER (7). Frekvence Předvolba Aktivní značka Kanál Atenuátor Úroveň Digital/Analog Stupnice Měřící jednotka Softkey Značka MK1 frekcencí mezi MK1 and MK 2 úrovní mezi MK1 and MK 2 Typické zobrazení LCD displeje v režimu spektrální analýzy Spektrální analýza celého pásma (Full). V tomto režimu zobrazuje přístroj na displeji spektrální analýzu celého pásma v rozsahu 45 až 900. Pokud je aktivována značka 2 (klávesou MKR (24) ), zobrazuje se na spodním řádku displeje frekvenční () a úrovňový (db) rozdíl mezi značkami 1 a 2. Výběr mezi měřením digitálního výkonu nebo analogové úrovně se provádí klávesou DIGI ANLG (25). Další volby v režimu Full: Výběr mezi měřením výkonu u digitálního a úrovně u analogového signálu se provádí stiskem klávesy DIGI ANLG (25) Nastavení šířky rozmítání (Span). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Spn a potvrďte stiskem klávesy ENTER (7) 13 ProCable C30

14 Vstup do režimu CHAdj. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol CHAdj a potvrďte stiskem klávesy ENTER (7) Vstup do režimu DLPrg. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol DLPrg a potvrďte stiskem klávesy ENTER (7) Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) Spektrální analýza části pásma (Span). V tomto režimu zobrazuje přístroj na displeji vybranou část spektra. Výběr režimu se provádí stiskem klávesy SOFT KEY (6), nastavením kurzoru na symbol Spn pomocí otočného voliče a potvrzením klávesou ENTER (7)., následně pomocí otočného voliče vyberte šířku rozmítání spektrální analýzy. Možné volby jsou 10, 20, 50, 100 a 200. Vybraná hodnota je zobrazena ve spodní části displeje. Pokud je aktivována značka 2 (klávesou MKR (24) ), zobrazuje se na spodním řádku displeje frekvenční () a úrovňový (db) rozdíl mezi značkami 1 a 2. Výběr mezi měřením digitálního výkonu nebo analogové úrovně se provádí klávesou DIGI ANLG (25) Další volby v režimu Span: Výběr mezi měřením výkonu u digitálního a úrovně u analogového signálu se provádí stiskem tlačítka DIGI ANLG (25) Nastavení šířky rozmítání. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Spn a potvrďte stiskem klávesy (ENTER) (7), následně vyberte požadovanou šířku rozmítání pomocí otočného voliče. Zvolená šířka rozmítání v je zobrazena na spodním řádku LCD displeje. Šířka rozmítání se může měnit mezi 10, 20, 50, 100 a 200. Nastavení režimu spektrální analýzy celého pásma (Full). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Full a potvrďte stiskem klávesy ENTER (7) Vstup do režimu CHAdj. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol CHAdj a potvrďte stiskem klávesy ENTER (7) Vstup do režimu DLPrg. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol DLPrg a potvrďte stiskem klávesy ENTER (7) Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) Funkce CHAdj. V tomto režimu zobrazuje přístroj na displeji digitální výkon nebo analogovou úroveň vybraného počtu sousedících TV kanálů formou histogramu. Výběr režimu se provádí stiskem SOFT KEY (6), výběrem CHAdj. a povrzením ENTER (7).Funkce CHAdj zobrazuje úroveň zvoleného kanálu současně se sousedními kanály ve směru nahoru i dolů. Pokud je aktivována značka 2 (klávesou MKR (24) ), zobrazuje se na spodním řádku displeje úrovňový nebo výkonový (db) rozdíl mezi značkami 1 a 2. Další volby v režimu CHAdj: Nastavení režimu spektrální analýzy celého pásma (Full). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Full a potvrďte stiskem klávesy ENTER (7) Nastavení režimu spektrální analýzy části pásma. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Spn a potvrďte stiskem klávesy (ENTER) (7) 14 ProCable C30

15 Nastavení počtu měřených kanálů. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol CHSpn a potvrďte stiskem klávesy (ENTER) (7). Následně pomocí otočného voliče zvolte počet současně měřených kanálů.počet je indikován na spodním řádku LCD displeje. Vstup do režimu měření náklonu. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Tilt a potvrďte stiskem klávesy (ENTER) (7) Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) Funkce DLPrg. Funkce DLPrg zobrazuje úroveň sedmi kanálů vybraných z předvoleb. Zobrazení je provedeno formou histogramu.. Výběr režimu se provádí stiskem SOFT KEY (6), nastavením kurzoru na symbol DLProg. a povrzením stiskem klávesy ENTER (7). Následně je potřeba vybrat sedm měřených kanálů. Zvolte jednu ze sedmi pozic pomocí otočného voliče. Stiskněte (ENTER) (7). Vyberte program z předvoleb (0 až 99) pomocí otočného voliče a potvrďte klávesou (ENTER) (7). Nyní pomocí otočného voliče tuto pozici aktivujte nebo deaktivujte (iniciálně je deaktivovaná). Aktivace se provede nastavením symbolu * a potvrzením klávesou ENTER (7). Opakujte postup pro všechny požadované pozice. Pro spuštění měření nastavte kurzor na symbol RUN pomocí otočného voliče a potvrďte klávesou (ENTER) (7). Pokud je aktivována značka 2 (klávesou MKR (24) ), zobrazuje se na spodním řádku displeje výkonový nebo úrovňový (db) rozdíl mezi značkami 1 a 2. Frekvence Předvolba Aktivní značka Kanál Atenuátor Úroveň / výkon Analog/digitál Stupnice Měřící jednotka Softkey Značka 2 Značka 1 Aktivní funkce mezi značkami 1 a 2 Další volby v režimu DLPrg: Nastavení režimu spektrální analýzy celého pásma (Full). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Full a potvrďte stiskem klávesy ENTER (7) Nastavení šířky rozmítání. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Spn a potvrďte stiskem klávesy (ENTER) (7) Vstup do režimu měření náklonu. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Tilt a potvrďte stiskem klávesy (ENTER) (7) Nastavení počtu měřených kanálů. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol PRSpn a potvrďte stiskem klávesy (ENTER) (7). Následně pomocí otočného voliče zvolte počet současně měřených kanálů (od 1 do předvoleného počtu). Počet je indikován na spodním řádku LCD displeje. 15 ProCable C30

16 Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) Funkce měření náklonu (Tilt). Funkce Tilt je užitečná při určení minimální a maximální hodnoty výkonu nebo úrovně mezi sedmi sousedícími kanály nebo mezi dvěma až sedmi uživatelsky definovanými programy Výsledek měření náklonu je zobrazen v číselné a grafické podobě. Kanál / předvolba Měřící jednotka Atenuátor Max.hodnota Min.hodnota Stupnice Softkey Značka 1 Aktivní funkce Rozdíl mezi min. a max. hodnotou Další volby v režimu Tilt: Nastavení režimu spektrální analýzy celého pásma (Full). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Full a potvrďte stiskem klávesy ENTER (7) Nastavení šířky rozmítání. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Spn a potvrďte stiskem klávesy (ENTER) (7) Vstup do režimu CHAdj. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol CHAdj a potvrďte stiskem klávesy ENTER (7) Vstup do režimu DLPrg. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol DLPrg a potvrďte stiskem klávesy ENTER (7) Přenos naměřené hodnoty výkonu nebo úrovně na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7) REŽIM MĚŘENÍ POMĚRU C/N Stiskem klávesy C/N(15) se aktivuje funkce měření poměru signálu k šumu. V tomto režimu měří ProCable C30 poměr mezi úrovní vybraného kanálu a úrovní šumu pro analogové signály (CNA) nebo pro digitální signály (CND). Druh měření (analogové/digitální) je nutné nastavit ještě před spuštěním měření C/N. Kmitočet, od něhož se odvozuje referenční šumová úroveň, je zobrazen na LCD displeji pod 16 ProCable C30

17 hodnotou nastavené frekvence. Pro výpočet poměru je nutné specifikovat druh nosné (analogová nebo digitální), měřenou frekvenci. Pro tento účel použije ProCable aktuální nastavené parametry (frekvence, analog/digital). Nastavení šumového referenčního kmitočtu. Stiskněte a podržte klávesu FR (17), kurzor se přemístí do druhé řádky na displeji. Pomocí otočného voliče nastavte frekvenci na referenční úroveň šumu. Stejným postupem se vraťte zpět na nastavení měřené frekvence REŽIM MĚŘENÍ POMĚRU V/A V módu C/N lze měřit poměr úrovně nosného kmitočtu video a audio signálu (pouze analogové signály). Stiskněte SOFT KEY (6), pomocí otočného voliče nastavte kurzor na symbol VA a potvrďte stiskem klávesy ENTER (7). Pro návrat do módu C/N použijte stejný postup pouze symbol VA bude změněn na CNA Pro správný výsledek měření poměru V/A je nutné mít korektně nastavenou zvukovou normu v MENU / CONFIG / STANDARD REŽIM MĚŘENÍ BER Měření údaje o chybovosti (BER) pro DVB-C (modulace QAM) a výpočet DVB-S (modulace OFDM) se aktivuje stiskem klávesy BER (14). Při analýze signálu s modulací QAM jsou přímo měřeny hodnoty BER a MER, pro OFDM signál je hodnota BER pouze vypočtená. Mezi modulacemi OFDM a QAM se přepíná pomocí SOFT KEY (6), výběrem symbolu OFD nebo QAM pomocí otočného voliče a potvrzením klávesou ENTER (7) Měření QAM BER. Horní řádek zobrazuje aktivní značku, měřenou frekvenci, kanál případně předvolbu a zvolenou hodnotu atenuátoru. Další řádky zobrazují: CH-BER bargraf. Hodnota CH-BER ve formátu bargrafu. Grafické zobrazení hodnoty CH-BER je inverzní vůči číselnému, to znamená že čím je signál kvalitnější a tím pádem hodnota CH-BER nižší, tím je výchylka bargrafu větší. Při práci je obvykle grafické zobrazení přehlednější než číselný údaj. Napravo od bargrafu je písmeno indikující stav zachycení signálu: L pro LOCKED - zachyceno, a U pro UNLOCKED - nezachyceno CH-BER. CH-BER v číselném formátu. Nejdůležitější údaj při měření digitálního signálu, který je v přímé relaci s kvalitou signálu. MER. Hodnota MER ve formě bargrafu a číselném vyjádření v rozsahu 6 až 26dB. Při nejlepším signálu ukazuje MER bargraf největší výchylku. PWR. Indikuje stav signálu, přicházejícího do OFDM demodulátoru: OK znamená signál v limitu, LOW signál příliš nízký, HIGH signál příliš vysoký. V případě indikace HIGH nebo LOW nemusí být naměřený údaj o chybovosti přesný, v takovém případě vhodně upravte hodnotu vstupního atenuátoru tak, aby indikátor PWR signalizoval stav OK. RU. Počítadlo neopravených chyb. Počítá, od 0 do chyby, které Reed Solomon korektor detekoval jako neopravitelné. Počítání chyb se nuluje zachycením signálu (LOCKED). 17 ProCable C30

18 CFO. Nepřesnost naladění centrální frekvence digitálního transpondéru. Jakýkoliv jiný údaj mimo nulovou hodnotu značí rozdíl mezi nominální centrální frekvencí transpondéru a naladěnou frekvencí v. TIME. Indikuje čas od posledního zachycení signálu (LOCKED) Další volby v režimu QAM: Nastavení režimu měření modulace OFDM. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol OFD, a potvrďte stiskem klávesy ENTER (7) Nastavení parametrů QAM modulace (viz odstavec níže). Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol Prmt a potvrďte stiskem klávesy (ENTER) (7) Zobrazení konstelačního diagramu. Stiskněte SOFT KEY (6), zvolte Const, potvrďte klávesou ENTER. Vstup do režimu čtení NIT tabulky. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol NIT a potvrďte stiskem klávesy (ENTER) (7) Přenos naměřené hodnoty BER na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7). Nastavení parametrů OFDM modulace: 1. Stiskněte SOFT KEY (6). 2. Pomocí otočného voliče nastavte kurzor na symbol Mod nebo Symb jako parametry k nastavení a potvrďte stiskem klávesy ENTER (7). 3. Nastavte hodnoty modulace pomocí otočného voliče. 4. Pro návrat do režimu měření BER stiskněte SOFT KEY, pomocí otočného voliče nastavte kurzor na symbol QAM a potvrďte stiskem klávesy ENTER (7) Výpočet OFDM BER Výpočet OFDM BER je prováděn na základě měření poměru C/N, z toho vyplývá, že pro správný výsledek výpočtu je nutné mít vhodně nastavený referenční šumový kmitočet (viz kapitola o měření poměru C/N). Režim výpočtu QAM se aktivuje z režimu měření OFDM. Stiskněte SOFT KEY (6), pomocí otočného voliče nastavte kurzor na symbol OFD, a potvrďte stiskem klávesy ENTER (7) Další volby v režimu OFDM: Návrat do režimu měření modulace QAM. Stiskněte SOFT KEY (6) a pomocí otočného voliče nastavte kurzor na symbol QAM a potvrďte stiskem klávesy ENTER (7) Pro volbu druhu modulace (QPSK, 16QAM, 64QAM), Code RATE (1/2, 2/3, 3/4, 5/6, 7/8), a ochranného intervalu (1/4, 1/8, 1/16,1/32) stiskněte SOFT KEY (6), zvolte Prmt a pomocí otočného voliče (1), zvolte Mod, Code, Gua respektivě, stiskem klávesy ENTER (7) volbu potvrďte. Přenos vypočtené hodnoty BER na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7). 18 ProCable C30

19 KONSTELAČNÍ DIAGRAM Obrázek 10 zobrazuje displej v režimu konstelace. Lze vybrat mezi režimem zobrazení celého konstelačního diagramu nebo pouze jednoho kvadrantu: Stiskněte SOFT KEY (6) a zvolte Quad pomocí otočného voliče (1). Potvrďte stiskem klávesy ENTER (7). Konstelace Režim Softkey Zobrazení rozptýlených teček indikuje vysoký šum jež bude vysoce pravděpodobně zdrojem významných chyb. Takovéto zobrazení indikuji vysoký fázový šum. Fázový šum může být způsoben konvertory na hlavní stanici. 19 ProCable C30

20 Zobrazení, které vypadá, že exploduje od centra k okrajům signalizuje brum. Jestliže seskupení teček má kruhovou podobu, je problémem koherentní interference. Příkladem koherentní interference jsou CTB, CSO. Jestliže jsou vnější tečky vtahovány do středu diagramu, je signál zkreslen limitací zesilovače. Trapezoidní deformace indikuje transmodulační problémy. 20 ProCable C30

21 ZOBRAZENÍ TABULKY NIT NIT je zkratkou anglického výrazu Network Information Table, t.j. síťová informační tabulka. Jedná se o volitelný doplněk měřícího přístroje ProCable C30, který umožňuje zobrazit název měřeného transpondéru, počet přenášených programů (příp.jiných služeb) a jejich názvy. Podmínkou načtení údajů z NIT tabulky je zachycení signálu QAM (LOCKED): 1. Stiskněte SOFT KEY (6), pomocí otočného voliče nastavte kurzor na symbol NIT a potvrďte klávesou ENTER (7). Protože NIT údaje jsou vysílány cyklicky je třeba počítat s určitým zpožděním (maximálně 30 sec), než se tabulka zobrazí na LCD displeji. 2. Pro návrat do režimu měření BER stiskněte SOFT KEY (6), pomocí otočného voliče nastavte kurzor na symbol QAM a potvrďte stiskem klávesy ENTER(7). Název transpondéru/sítě Počet programů Seznam programů Obrázek nahoře zobrazuje displej v režimu QAM NIT. Horní řádek zobrazuje název transpondéru (sítě) s celkovým počtem přenášených programů (případně jiných služeb) a jména programů od prvního po čtvrtý nebo od druhého po pátý podle údaje v druhém řádku Správnost údajů z NIT tabulky závisí pouze na provozovateli transpondéru (sítě), v některých případech nemusí být údaje korektní nebo nemusí být vysílány vůbec. Kódované programy jsou zobrazeny inverzně. Pro zobrazení více než čtyř programů zvolte následující postup: Stiskněte SOFT KEY (6), pomocí otočného voliče nastavte kurzor na symbol Rcrd a potvrďte klávesou ENTER (7). Pomocí otočného voliče listujte v seznamu programů. Přenos údajů z NIT tabulky na rozhraní RS232. Stiskněte SOFT KEY (6) pomocí otočného voliče nastavte kurzor na symbol a potvrďte přenos stiskem klávesy ENTER (7). 21 ProCable C30

22 7.6. DATA LOGGER ProCable C30 disponuje kapacitou pro uložení 50 měřících plánů. Každý plán může obsahovat až sedm uživatelsky definovaných programů, stejných jako jsou programy vybrané pro funkci DLPrg v režimu spektrální analýzy (viz kapitola DLPrg). Stiskem tlačítka DATA (8) aktivujete následující menu: ACQUIRE #1/x. Spustí měření a nabírání dat. Číselný údaj ukazuje zbývající počet měření. SHOW DATA LOGGED Zobrazuje uložené výsledky měření. Jako první se zobrazí stránka s výsledky posledního provedeného měření. Stiskem ENTER (7) zapnete výběr z dalších měření - provádí se pomocí otočného voliče. Číslo zobrazeného měření je indikováno v horním řádku displeje. Výsledky měření se liší podle typu signálu analogového (úroveň, C/N, V/A) nebo digitálního (DCP, C/N, BER). Pro opuštění stiskněte DATA (8) nebo MENU (9). DELETE ALL Smaže všechna uložená měření. DELETE LAST Smaže poslední provedené měření. PRINT ALL: Odešle všechna měření na RS232 PRINT LAST: Odešle poslední měření na RS232 EXIT Softkey Uložená data 22 ProCable C30

23 7.7. ROZHRANÍ RS232 Zabudované rozhraní RS232 (28) slouží k připojení počítače nebo sériové tiskárny. Pro připojení k PC je možné využít standardní komunikační programy například Hyperterminál, který je součástí instalace operačních systémů MS Windows. Pro správnou funkci je třeba nastavit sériové rozhraní tak, aby odpovídalo parametrům připojeného zařízení. Toto nastavení se provádí v konfiguračním menu (MENU / SYSTEM / RS232). Pokud používáte jako výstupní zařízení sériovou tiskárnu je možné přidat k tiskovému výstupu název firmy. Firemní logo lze nastavit v konfiguračním menu (MENU / SYSTEM/ LOGO). Maximální rozsah loga jsou 4 řádky po 20 znacích. Jednotlivé znaky lze zadávat z alfanumerické klávesnice (21). Poznámky k propojení s PC: ProCable C30 je konfigurován jako zařízení DCE. Pro propojení měřícího přístroje a PC používejte nepřekřížený sériový kabel Při zadávání příkazů v příkazové řádce je možno opravovat chybně zadané znaky pomocí backspace Příkaz z příkazové řádky v komunikačním programu je proveden po stisku klávesy Enter znak CR (decimálně13, hexadecimálně 0D) Konektor RS232 je umístěn na spodní straně přístroje. 1. NC 2. Rx 3. Tx 4. DTR. 5. GND 6. DSR 7. RTS 8. CTS 9. NC Tabulka příkazů, pomocí kterých je možné ovládat funkce přístroje ProCable C30 z PC, je přiložena k originálnímu manuálu. 23 ProCable C30

24 8. INSTALACE NIT MODULU 24 ProCable C30

25 9. TABULKY KANÁLU: CCIR VHF Standard B * CCIR UHF 79 * E ,25 80 * E * E CCIR CABLE 82 * E * E CCIR VHF Standard B 84 * E * E S * E S * E S * E S * E S * S * CCIR UHF S * S * S * S * S * S * S * ITALY S * S * A S B S * CCETT s C S D S E S FOPTA F S G S H S 20 * H S 21 * H S 22 * S 23 * CCIR UHF S 24 * S 25 * S 26 * CCIR UHF S 27 * STREAM (ITALY) S 28 * FRANCE S 29 * R S 30 * R S 31 * R S 32 * R S 33 * R S 34 * R S 35 * R S 36 * R S 37 * R S 38 * R S 39 * R S 40 * R S 41 * CCIR UHF 25 ProCable C30

26 SECAM - 4 (8) K B B SECAM CCETT (12 ) B B B B B B B B B B B B B B B B B B-D-IL-NL1-S-CH SECAM L (10.5) CCIR VHF Standard B SECAM 5 (12 ) S S S S S S S S S S S S S S S S NL2 (NETHERLAND 2) S S SECAM 6 (12 ) K S K S M S M S M S M S M S M S M S K S K S K S ProCable C30

27 S S S S AUSTRALIA S S S S S S S CCIR UHF A IRELAND I A I B A I C o I D n I E o I F n I G I H I J CCIR UHF U UK U CCIR UHF U U UK U U B U B U B U B U B B B SOUTH AFRICA B B B B B B B CCIR UHF (12) N.A UK UK3 CCIR UHF A ProCable C30

28 USA USA CABLE A A A A A A A B C D E F G H I NEW ZEALAND J K L M N O P Q R S T CCIR UHF U V W AA BB CC DD EE FF GG HH II J KK LL MM ProCable C30

29 NN DIG-UHF S OO CCIR UHF S PP S QQ SF S RR S SS S S TT S S UU S S VV S WW Tutti i canali della serie S AAA B-D-IL-NL1-S-CH BBB CCIR UHF CCC OIRT DDD EEE R R R R R R R R R R R R O O O O O O O O O O O O O O O O O S S CHINA S S S S S S S S S ProCable C30

30 SLOVAKIA R POLAND S D E D C CCIR UHF E D E E D C S D E S D C S D C SE D C SE S S SE S S SE S S SE S S SE S S SE S S SE S S B S S E S C E S C E S C E S C E S C E S C E S C E S S B S S B S S B S S B S S B S S B S B CCIR UHF S B S B S B S R S R S R S R S SR S SR S SR S SR S SR S SR S SR S SR S R S R S R S R S R S R S ProCable C30
