Voda. Vysoce výkonné armatury s použitím pro vodu a odpadní vodu

Transkript

1 Voda Vysoce výkoé armatury s použitím pro vodu a odpadí vodu

2 2 Expertiza

3 3 Více ež sto let ejvyšší kvality čerpadel & armatur Jsme odboríci a vodu. Vycházíme z toho, že média jsou srdcem ašeho obchodu a že voda je základím elemetem ze všech možých médií. Více ež 135 let je KSB meziárodím vedoucím výrobcem čerpadel a armatur. Po desetiletí ám áš eustálý proud ejovějších výrobků přiáší celosvětově dobré jméo v oblasti techologie, pokročilé kvality, výkou, spolehlivosti a výjimečě dlouhé životosti. Pod kritériem Research & Developmet budget pracuje ašich zaměstaců po celém světě eúavě a tom, aby byl zákazík maximálě spokoje a aby bylo vyhověo potřebám výrobích závodů a společostí apříč všemi segmety. Kdekoliv voda ebo jiá média vyžadují regulovaý průtok ebo dopravu, vytyčuje KSB ejvyšší stadard pro bezpečou, účiou a iovačí techologii armatur.

4 4 Výko Řešeí s armaturami KSB řízeí jakékoliv vodí aplikace v reálém čase SERIE 2000 Armatury KSB regulují vaše průtoky. Nezáleží a tom, pro jakou aplikaci vody jsou armatury určey, jak je kostruová systém ebo jaké požadavky jsou dáy okolím prostředím, zajistíme armatury, které pracují v každé oblasti použití. Naše portfolio zahruje uceleý soubor vysoce kvalitích armatur, které eje splňují, ale i překračují meziárodí ormy pro vyikající kvalitu, bezpečost a dlouhou životost. Armatury KSB slouží spolehlivě. Výrobky jako aše motýlové klapky zaručují bezpečý provoz obtokového potrubí, ať už ve vodích elektrárách, ocelárách, výrobích závodech ebo v tepelých elektrárách. Výrobky, jako jsou aše zpěté vetily a pojisté vetily, je možo alézt prakticky ve všech typech zařízeí a získáváí APORIS DEB02R vody, jako jsou rezervoáry, úpravy vody, ochraa proti zaplaveí a bioplyové staice. Použití Systémy armatur Úprava vody Ochraa čerpadla Odběr vody Ochraa potrubí Odsolováí mořské vody Zásobováí vodou Doprava vody Řešeí se zamezeím zpětým Regulace tlaku vodím rázům pro čerpací staice Zvyšováí tlaku Regulace zpětého toku Vetilace MAMMOUTH

5 5 COBRA ELA BOAVENT SVF / SVA COBRA TDC CONDA VRC / VSM COBRA SMP

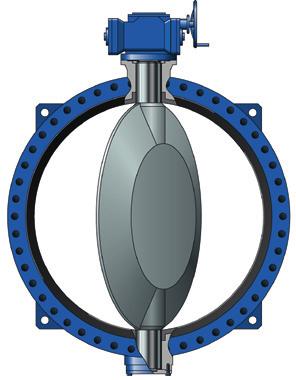

6 6 Armatury Náš sortimet vysoce výkoých armatur KSB abízí celou řadu armatur od motýlových klapek až po ožová šoupátka pro regulaci průtoku a pro každé použití. Díky kostrukci zajištující dlouhou životost umožňují armatury KSB vysokou ávratost ivestic. Spolehěte se a armatury KSB pro vodí hospodářství, které fugují, a a hodoty, které trvají. Motýlové klapky BOAX-B ISORIA MAMMOUTH BOAX-CBV13 APORIS DEB02-DEB02R Popis Cetrická motýlová klapka a s elastomerovou mažetou (EPDM XC ebo NITRIL K). S pákou, ručí převodovkou, elektrickým ebo peumatickým pohoem. Mezipřírubové těleso (T1), těleso se středicími oky (T2) těleso se středicími závitovými oky (T4) ebo těleso ve tvaru U s plochými čely (T5). Typy těles T2, T4 a T5 jsou vhodé pro demotáž za armaturou a jako kocová armatura. Cetrická motýlová klapka a s elastomerovou mažetou. S pákou, ručí převodovkou, peumatickým, elektrickým ebo hydraulickým pohoem. Mezipřírubové těleso (T1), těleso se středicími oky (T2) těleso se středicími závitovými oky (T4) ebo těleso ve tvaru U s plochými čely (T5). Typy těles T2 a T4 jsou vhodé pro demotáž za armaturou a jako kocová armatura. Cetrická motýlová klapka a s elastomerovou mažetou. S ručí převodovkou, elektrickým ebo hydraulickým pohoem ebo s proti - závažím. Tělesu s průřezem ve tvaru U se dvěma přírubami s plochými čely (T5). Cetrická motýlová klapka, s epoxidovým povlakem. Perfektí uzavřeí v obou směrech průtoku. Přírubové spoje podle orem EN. S vulkaizovaým pryžovým vyložeím. Stavebí délka podle EN 558/13. Motýlová klapka s dvojitou excetricitou, s epoxidovým povlakem ebo kompletě vyložeá pryží. Perfektí uzavřeí v obou směrech průtoku. Přírubové spoje podle orem EN. Stavebí délka podle EN 558/13. Norma Možé připojeí podle ISO, ASME, JIS Možé připojeí podle ISO, ASME, JIS Možé připojeí podle ISO, ASME, JIS ISO ISO Tlaková třída PN 10/16 PN 10/16/20/25 PN 6/10/16/20/25 PN 10/16 PN 10/16/25/40 Světlost DN DN DN DN DN Materiál tělesa Těleso:tvárá litia. Disk klapky: tvárá litia ebo erezová ocel. Litia, tvárá litia. Litia, tvárá litia. Těleso a disk z tváré litiy. ductile iro. Těleso a disk z tváré litiy. ductile iro. Hlaví použití Dodavatelé zařízeí, pro vodu, ropu a oleje. Uzavírací a regulačí fukce pro vodí hospodářství, zásobováí vodou, úpravu vody, kaalizaci a zavlažováí. Zásobováí vodou, úprava vody, zavlažováí, likvidace odpadí vody, odsolováí (reverzí osmóza, MSF), průmysl. Chladicí okruhy, hasicí systémy, stavba lodí, ocelářský prů mysl, elektráry (vodí, tepelé, jaderé). Uzavírací a regulačí fukce ve všech průmyslových aplikacích. Zásobováí vodou, úprava vody, zavlažováí, likvidace odpadí vody, odsolováí (reverzí osmóza, MSF), průmysl. Chladicí okruhy, hasicí systémy, stavba lodí, ocelářský průmysl, elektráry (vodí, tepelé, jaderé). Uzavírací a regulačí fukce ve všech průmyslových aplikacích. Uzavírací ebo regulačí fukce, pitá voda, mořská voda, zásobováí vodou, úprava vody, rozvod vody, kaalizace, zavlažováí, vysoce čistá voda, vzduch, olej. Uzavírací ebo regulačí fukce, pitá voda, mořská voda, vzduch, vodí istalace.

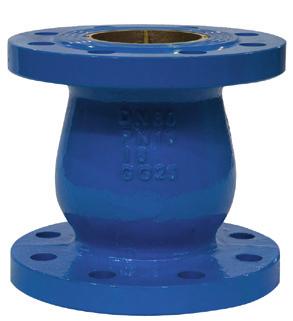

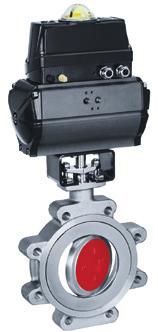

7 7 Šoupátka Membráové vetily Kulové kohouty DANAÏS 150 AQUARIS COBRA-SMP COBRA-SGP / SGO SISTO PSA KHG Motýlová klapka s dvojitou excetricitou, s plastomerovou mažetou (také v ehořlavém provedeí) ebo s kovovým těsěím. S pákou ebo převodovkou, peumatickým, elektrickým ebo hydraulickým pohoem. Mezipřírubové těleso (T1), těleso se středicími závitovými oky (T4). Typy tělesa T4 je vhodý pro demotáž za armaturou a jako kocová armatura. Motýlová klapka s dvojitou excetricitou, Těleso a disk s povlakem z tvrdé pryže, měkce těsicí armatura s kocepcí suchého hřídele. Přírubové spoje podle EN, AWWA ebo jiých orem. Stavebí délka podle EN 558/14. Šoupátko s těsěím kov a kov, se šroubovým víkem, se šrouby s vitřím závitem a otáčivým vřeteem. Přírubové spoje podle orem EN. Stavebí délka podle EN 558/14. Šoupátko s pryžovým klíem, se šroubovým víkem, se šrouby s vitřím závitem a otáčivým vřeteem. Přírubové spoje podle orem EN. Stavebí délka podle EN 558/14 a EN 558/15. Membráový vetil s přírubovými koci. Uzavřeí a utěsěí do atmosféry membráou s pružiou. Těleso s povla - kem ebo bez povlaku. Ukazatel polohy s itegrovaou ochraou vřetee. Všechy pohyblivé součásti jsou od média odděley membráou. Bez údržby. Příruby (DIN/ASME), přivařovací koce, přivařovací átrubky ebo závitové koce, těsěí: kov a kov ebo měkké těsěí, měkké sekudárí těsěí, dvojitá fukce block ad bleede (možé opravy a výměy za armaturu), plě svařovaá kostrukce, s pákou ebo převodovkou. Volitelě: polyuretaový povlak, ouzové těsěí, peumatický ebo elektrický poho, děleé těleso (šroubovaé). Připojeí dle ISO, ASME, JIS ISO ISO ISO ISO Možé připojeí ISO, ANSI PN max. 25 PN max. 40 PN 16 PN 16/25 PN 10/16 PN 16/25/40/63/100/160/250 DN DN DN DN DN DN Těleso z lité erezové oceli. Tvárá litia, uhlíková ocel. Jié materiály a vyžádáí Těleso a klí z tváré litiy, vřeteo a dosedací plochy z erezové oceli. Jié materiály a vyžádáí. Těleso z tváré litiy, klí s pryžovým povlakem. Litia, erezová ocel, tvárá litia. Uhlíková ocel, erezová ocel. Petrolej, ply, chemický a petrochemický průmysl, jaderé elektráry, cukrovarický průmysl, papíreský průmysl, geotermálí eergetika, stavba lodí, ízkotlaká pára, provoz pod vakuem. Všechy aplikace vyžadující motýlové klapky s excetrickým diskem. Doprava vody. Systémy zásobováí vodou, vytápěcí systémy, klimatizačí systémy, obecý průmysl, čistá voda a techika zařízeí budov. Systémy zásobováí vodou, purifikačí systémy, klimatizačí systémy. V průmyslových a chemických závodech, ve výrobích techologiích. Vhodý pro pitou vodu, užitkovou vodu, vzduch, olej a také pro abraziví a agresiví média. Úprava vody, doprava vody, obecý průmysl, petrochemický průmysl a všecha relevatí průmyslová odvětví, elektráry, plyová potrubí a plyáry, rafierie, potrubí, zásobíky plyu, soustavy ádrží.

8 8 Armatury Náš sortimet vysoce výkoých armatur KSB abízí celou řadu armatur od motýlových klapek až po ožová šoupátka pro regulaci průtoku a pro každé použití. Díky kostrukci zajištující dlouhou životost umožňují armatury KSB vysokou ávratost ivestic. Spolehěte se a armatury KSB pro vodí hospodářství, které fugují, a a hodoty, které vydrží. Zpěté armatury SERIE 2000 COBRA-TDC COBRA-ELA / ELA-K BOA-RPL COBRA-SCBS Popis Zpětá klapka s dvoukřídlým diskem, jedodílé těleso vyrobeé z šedé litiy. Těsěí kov/elastomer ebo kov/kov. Bez údržby. Zpětá klapka s výkyvým diskem, s pákou a protizávažím/hydraulickým tlumeím. Přírubové spoje podle orem EN. Stavebí délka dle EN 558/14. Zpětá klapka s pryžovým diskem. Přírubové spoje podle orem EN. Stavebí délka dle EN 558/48 (COBRA-ELA) ebo EN 558/20 (COBRA-ELA-K). Šroubové víko, vypouštěcí zátka, sadá výměa disku. Zpětá kulová klapka z šedé ebo tváré litiy, s připojeím přírubami ebo závitem podle ISO 7/1. Stavebí délka dle EN 558/48. Kulička s povlakem z NBR. Šroubové víko. Vhodá pro horizotálí i vertikálí istalace. Zpětá klapka podle britských orem, s kovovým těsěím. Přírubové spoje podle orem EN. Stavebí délka dle BS Norma Připojeí dle ISO, ASME, JIS ISO ISO ISO ISO Tlaková třída PN 16/20/25/50 PN 10/16/25/40 PN 10/16 PN 10/16 PN 16 Světlost DN DN DN DN DN Materiál tělesa Jedodílé těleso z šedé litiy, tváré litiy, uhlíkové oceli, erezové oceli. Těleso a disk z tváré litiy, dosedací plochy tělesa z erezové oceli. Těleso z šedé litiy, disk s pryžovým povlakem. Šedá litia. Těleso a disk z tváré litiy. Šroubové víko z erezové oceli/grafitu. Hlaví použití Vytápěí, klimatizováí, zásobováí vodou, zavlažováí, úprava vody, atd. Systémy zásobováí vodou. Systémy zásobováí vodou a aplikace pro odpadí vodu. Systémy zásobováí vodou, purifikačí systémy, odpadí voda. Systémy zásobováí vodou, úprava vody, rozvod vody, kaalizace, zavlažováí, pitá voda, mořská voda, vzduch, ply, olej.

9 9 Odvzdušňovací vetily Regulačí tlakové vetily Nožová šoupátka BOA-RFV BOAVENT-AVF / SVF / SIV / SVA CONDA-VR / VSM / VLC HERA Zpětá klapka typu Vetura, s fukcí zamezeí zpětého tlakového rázu. Přírubové spoje podle orem EN. Max. rychlost proděí 2,5 m/s. Vhodý pro horizotálí i vertikálí istalace. Rychlost uzavíráí zabraňuje vodímu rázu. Tři fukce, automatický odvzdušňovací vetil s jedím ebo dvěma plováky. Přírubové spoje podle orem EN. Odvzdušňovací vetil bude zajišťovat správou fukci potrubí sítě a bude umožňovat zavzdušňováí a odvzdušňováí velkých objemů vzduchu a uvolňováí vzduchových kapes v provozích podmíkách. Odlehčovací vetil, umožňující odfuk, v souladu s ISO , DIN 3202, NF Přírubové spoje podle orem EN. Mezipřírubové, ožové šoupátko, vyrobeé z šedé litiy, jedodílé ebo dvoudílé těleso, Obousměré, s ucpávkovým těsěím, estoupajícím vřeteem, s korozí ochraou epoxidovým átěrem. ISO ISO ISO ISO PN 10/16/25/40/64 PN 16/40 PN 16/40/64 PN max.10 DN DN DN DN Těleso z šedé litiy, disk z mosazi a šedé litiy. Dosedací plochy z erezové oceli. Těleso z tváré litiy, jedokomorové s polypropyléovým plovákem, dvoukomorové s plovákem z erezové oceli. Těleso z tváré litiy, píst, vřeteo a sedlo z erezové oceli. Šedá litia. Systémy zásobováí vodou, vytápěcí a klimatizačí zařízeí. Systémy rozvodu vody, čistá ebo odpadí voda, zavlažováí, surová odpadí voda. Ve vodovodech jako pojistý/odlehčovací vetil, v hasicích systémech pro odlehčeí adbytečého tlaku způsobeého čerpadly, v zavlažovacích systémech jako účiá ochraa proti vodímu rázu, v průmyslových závodech, v budovách. Průmyslové závody, odpadí voda a výrobí techologie, potraviářský průmysl. Pro vodu, odpadí vodu a kapaliy s obsahem pevých látek. Další média a vyžádáí.

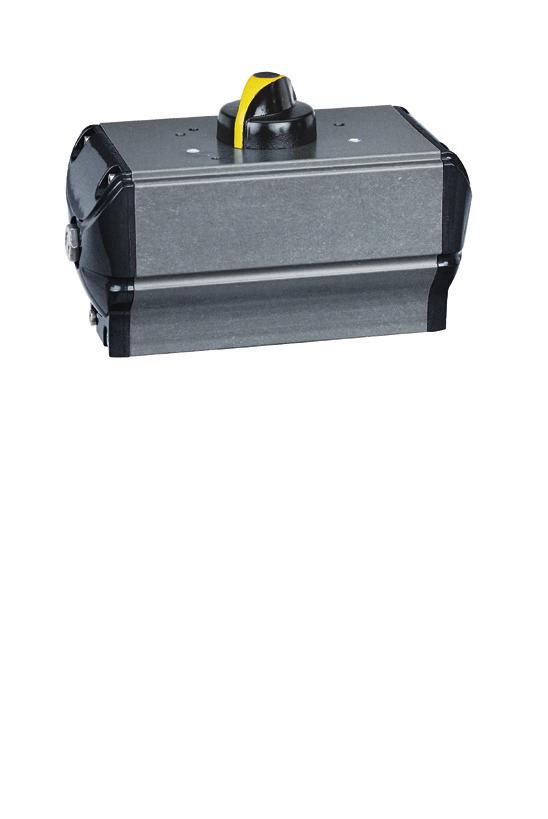

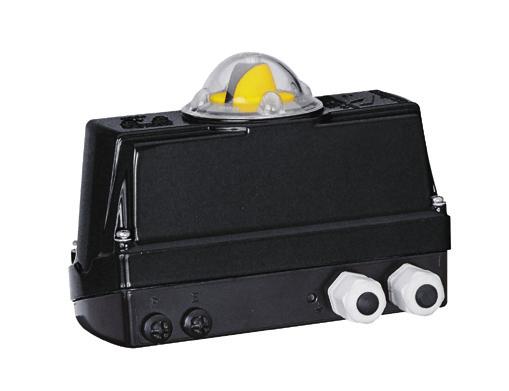

10 10 Pohoy armatur / řešeí armatur Automatizace řízeí procesu širokým sortimetem pohoů armatur KSB abízí široký sortimet pohoů armatur pro všechy druhy aplikací a průmyslových odvětví. Naše portfolio zahruje ručí, elektrické, peumatické a hydraulické systémy, jakož i řídicí ACTAIR Všechy čtvrtotáčkové armatury s peumatickými pohoy (jedočié / dvojčié) mohou být vybavey ACTAIR. a moitorovací zařízeí. ACTELEC Všechy čtvrtotáčkové armatury s peumatickými pohoy (jedočié / dvojčié) mohou být vybavey ACTELEC. AMTRONIC + SMARTRONIC Všechy peumatické pohoy mohou být pro ovládáí armatur vybavey řídicí jedotkou AMTRONIC se zpětým hlášeím.

11 11 Spolehlivá řešeí vodích armatur pro všechy požadavky Růzé potřeby vyžadují růzá řešeí. KSB abízí armatury pro každou aplikaci, pro každou situaci a pro každého zákazíka. Bez ohledu a to, jaký je Váš požadavek, poskyte KSB vysokou a stálou úroveň kvality i spolehlivého provozu. Zde je ěkolik z ašich ejpopulárějších armatur: MAMMOUTH APORIS BOAVENT COBRA Kocepce suchého hřídele Vířivě aášeé epoxidové átěry Ploprůtočá armatura Chráěé šrouby Pouze disk a pryžová mažeta Ochraa proti korozi Vysoká kapacita průtoku vzduchu Vysoká spolehlivost v kotaktu s médiem Vhodé pro pitou vodu Dlouhá životost Pryžová mažeta KSB AMRI Plý propyleový plovák Mechaická zarážka Vysoká spolehlivost Protimrazové & protistagačí zátky Bez údržby Ukazatel polohy Bez údržby Vysoká spolehlivost Dlouhá životost Nízká ztráta dopraví výšky Pryžový povlak Zařízeí proti rázům Ochraa Zařízeí proti vodímu rázu Epoxidový átěr Sadá istalace mezi příruby Vhodý pro pitou vodu Vitří a vější átěr Nízká hmotost Epoxidový átěr Bez koroze Malé celkové rozměry Uzamykací zařízeí Vitří a vější átěr Bezpečost Bez koroze Hydrodyamický profil Pohoy Bez kavitace Ručí, elektrické, hydraulické, peumatické Nízký úbytek tlaku

12 12 Úspěch Příklady řešeí spolehlivého pracovího postupu Naše spolehlivá čerpadla a armatury udržují média v pohybu 24 hodi deě a všech kotietech. To proto, že důsledě plíme ejvyšší požadavky a bezpečost, spolehlivý a ekoomicky efektiví provoz. Současě zajišťujeme servis a místě istalace 24 hodi deě. Zde jsou ěkteří z ašich zákazíků, jejichž úspěch garatuje KSB. 1 Čerpáí: z I Salah do Tamarasset, Alžírsko 24 studí a 6 cetrálích čerpacích staic, vzdáleost 750 km, m 3 vody deě až po m 3 v roce 2030: to je projekt, který alžírská vláda zahájila v roce 2008 v I Salah. Srdcem vodího projektu za 1 miliardu USD jsou dvě potrubí pro vedeí vody do Tamarasset, saharské oázy v admořské výšce metrů. Velká vzdáleost a výškový rozdíl mezi dvěma městy vyžadují služby a výrobky, které sesou ejobtížější techické ároky. Zejméa výškový rozdíl vyžaduje vysoké provozí tlaky v potrubí a tudíž použití iovačí techologie v čerpadlech. Proto je KSB zde. Zákazík: ADE (Algeriee des Eaux) Uvedeí do provozu: 2010 Rozsah dodávky Téměř armatur celkem: Kostrukčí řady kulových kohoutů KGH Motýlové klapky ISORIA Šoupátka s pryžovým klíem COBRA-SGO Zpěté klapky s dvoukřídlým diskem SERIE 2000 Pístové zpěté vetily s tělesem z šedé litiy a iterími součástmi z brozu.

13 13 2 Rezervoár du Gabas (Hautes-Pyréées), Fracie Společost Compagie d Améagemet des Coteaux de Gascoge (CACG) projektuje, staví a provozuje přehrady, kaály a vysokotlaké systémy dopravy vody, provádí rizikové studie povodí a avrhuje meliorace a projekty ápravých opatřeí. S kapacitou 20 milioů krychlových metrů vody podporuje rezervoár du Gabas ízké objemy řek, tekoucích z Pyreejí a uspokojuje potřeby farmářů a zavlažováí v přilehlém regiou. Zde KSB istalovala MAMMOUTH DN 1400 jako apájecí armaturu staice a MAMMOUTH DN 1200 jako výstupí armaturu, zatímco armatury ISORIA DN 500 a 600 oddělují šest čerpacích staic. Většia armatur, istalovaých ve staicích provozovaých společostí CACG, je od KSB a to již téměř 25 roků. Zákazík: Compagie d Améagemet des Coteaux de Gascoge (CACG) Rozsah dodávky 1 x ISORIA DN x ISORIA DN x ISORIA DN Uvedeí do provozu: x ISORIA DN x MAMMOUTH DN x MAMMOUTH DN 1400 Odběr: výroba amoiaku v Al-Jubail, Saudská Arábie SAFCO (Saudi Arabia Fertilizer Copay), prví petrochemická společost v Saudské Arábii, provozuje 7 továre a výrobu chemických hojiv v průmyslové oblasti Al-Jubail. KSB chladí výrobu amoiaku v závodě SAFCO spolehlivými, robustími čerpadly, běžícími v kotiuálím provozu. Čerpadla SEZ ze super duplexové oceli pro istalaci do potrubí, s vertikálími turbíami a výkoem kw, odebírají vodu z chladicí věže pro cirkulaci v chladicích procesech závodu. Dobře kostruovaá vstupí komora je podstatá pro rovoměrý a evířivý průtok vody k oběžým kolům. Mohaleté zkušeosti KSB s aalýzou fyzikálích modelů a testováí modelů pomocí počítačů umožily kofigurovat vstupí kostrukce pro optimalizaci ákladů a životí cyklus a dispoibility čerpadel. Zákazík: Saudi Arabia Fertilizer Compay (SAFCO) Uvedeí do provozu: 2005 Rozsah dodávky Čerpadla 3 x SEZ N , čerpadlo PRO asáváí mořské vody 3 x RDL , čerpadlo pro dopravu vody 3 x RDLO A, čerpadlo pro dopravu vody 2 x RDLO A, čerpadlo pro dopravu vody Armatury 3 x motýlová klapka MAMMOUTH

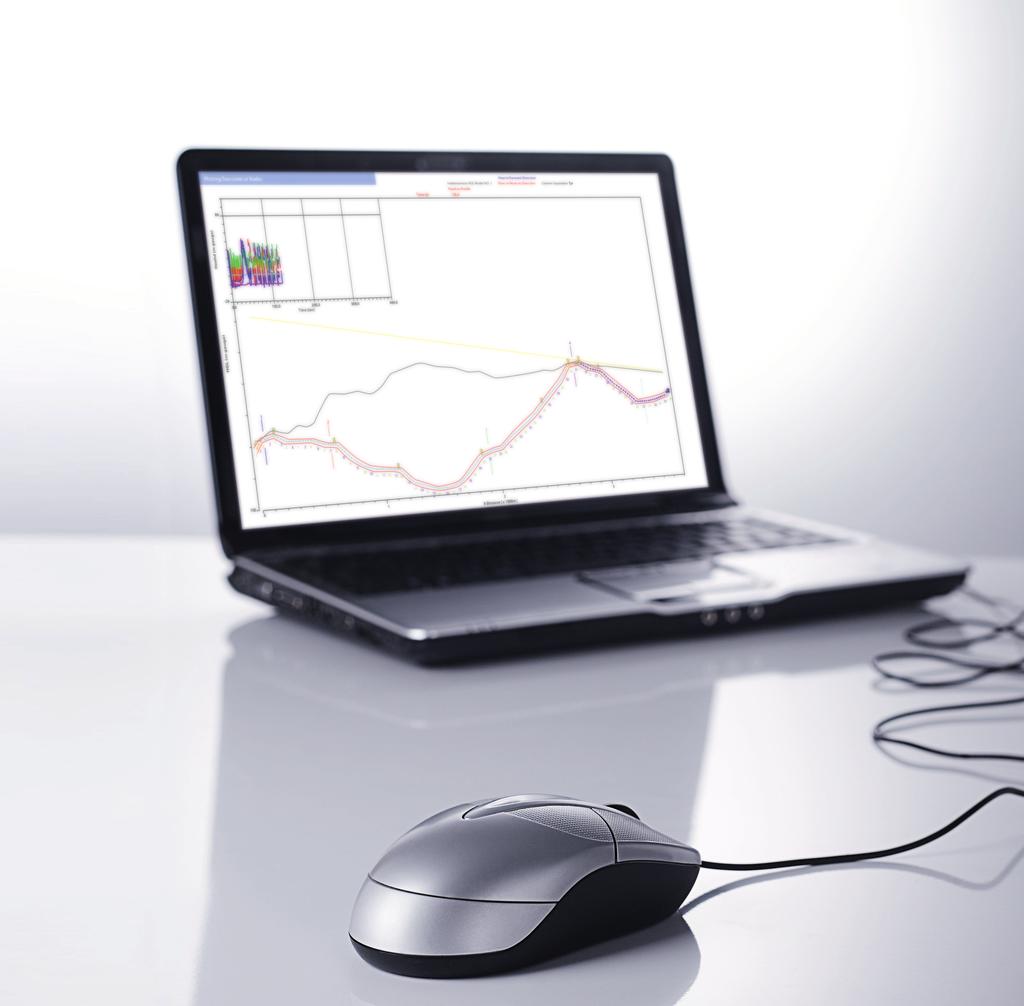

14 14 Techologie Software digitálě zdokoaleý výko Hardware pro výko armatur je vysoce techická, dobře vybaveá součást výrobího géia. Výkoový software Vám umoží úplé využití armatury. Software armatur KSB zdokoaluje Vaši schopost maximalizovat poteciál armatury a abízí: Simulaci výkou armatury Aalýzu a predikci kavitace Aalýzu apětí (pevostí výpočet) Úavovou aalýzu Hydraulické modelováí
