Ruční zvedací zařízení

Transkript

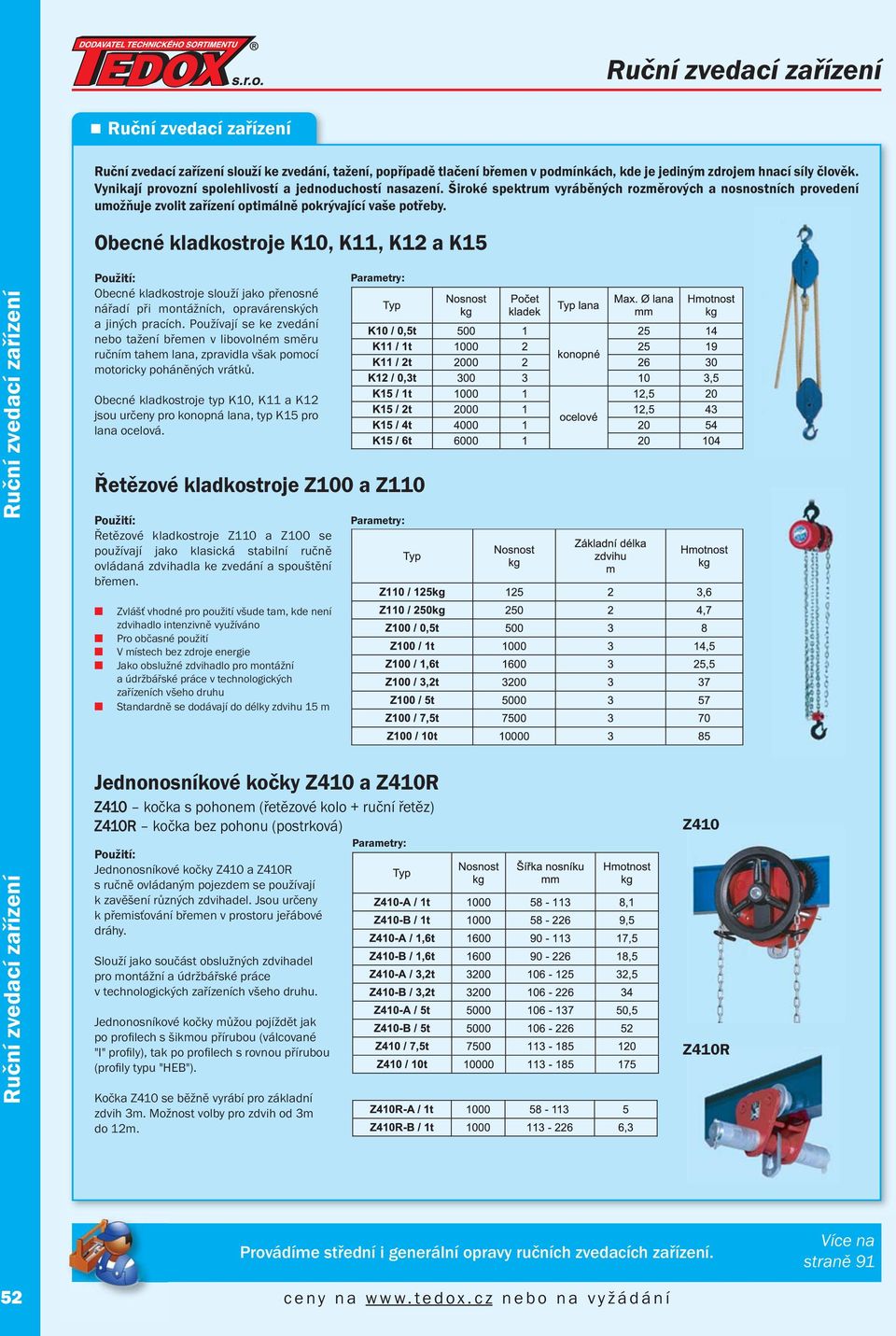

1 slouží ke zvedáí, tažeí, popřípadě tlačeí břeme v podmíkách, kde je jediým zdrojem hací síly člověk. Vyikají provozí spolehlivostí a jedoduchostí asazeí. Široké spektrum vyráběých rozměrových a osostích provedeí umožňuje zvolit zařízeí optimálě pokrývající vaše potřeby. Obecé kladkostroje K10, K11, K12 a K15 Obecé kladkostroje slouží jako přeosé ářadí při motážích, opraváreských a jiých pracích. Používají se ke zvedáí ebo tažeí břeme v libovolém směru ručím tahem laa, zpravidla však pomocí motoricky poháěých vrátků. Obecé kladkostroje typ K10, K11 a K12 jsou určey pro koopá laa, typ K15 pro laa ocelová. Řetězové kladkostroje Z100 a Z110 Řetězové kladkostroje Z110 a Z100 se používají jako klasická stabilí ručě ovládaá zdvihadla ke zvedáí a spouštěí břeme. Zvlášť vhodé pro použití všude tam, kde eí zdvihadlo itezivě využíváo Pro občasé použití V místech bez zdroje eergie Jako obslužé zdvihadlo pro motáží a údržbářské práce v techologických zařízeích všeho druhu Stadardě se dodávají do délky zdvihu 15 m Jedoosíkové kočky Z410 a Z410R Z410 kočka s pohoem (řetězové kolo + ručí řetěz) Z410R kočka bez pohou (postrková) Jedoosíkové kočky Z410 a Z410R s ručě ovládaým pojezdem se používají k zavěšeí růzých zdvihadel. Jsou určey k přemisťováí břeme v prostoru jeřábové dráhy. Slouží jako součást obslužých zdvihadel pro motáží a údržbářské práce v techologických zařízeích všeho druhu. Jedoosíkové kočky můžou pojíždět jak po profilech s šikmou přírubou (válcovaé "I" profily), tak po profilech s rovou přírubou (profily typu "HEB"). Kočka Z410 se běžě vyrábí pro základí zdvih 3m. Možost volby pro zdvih od 3m do 12m. Z410 Z410R 52 cey a ebo a vyžádáí

2 Pojízdé kladkostroje Z210 Pojízdé kladkostroje Z210 se používají jako klasický ručě ovládaý jeřáb ke zvedáí a přemisťováí břeme v prostoru jeřábové dráhy. Zvlášť vhodé pro použití všude tam, kde eí zdvihadlo itezivě využíváo Pro občasé použití V místech bez zdroje eergie Jako obslužé zdvihadlo pro motáží a údržbářské práce v techologických zařízeích všeho druhu Pojízdé kladkostroje Z210 můžou pojíždět jak po profilech s šikmou přírubou (válcovaé "I" profily), tak po profilech s rovou přírubou (profily typu "HEB"). Typy Z210 / 0,5t - Z210 / 10t se běžě vyrábí se základím zdvihem 3m. Možost volby pro zdvih od 3m do 15m. Typy Z210 / 15t - Z210 / 20t se skládají ze dvou pojezdových vozíků a dvou kladkostrojů a jsou vybavey ukladači řetězu. Stadardě jsou dodáváy se zdvihem 5 m a do maximálí délky 12 m pro osost 15t a 8 m pro osost 20t. Závěsá zařízeí ZZ a ZZ-O ZZ závěsé zařízeí s příčíkem ZZ-O závěsé zařízeí s okem Závěsá zařízeí ZZ a ZZ-O slouží pro sadé a rychlé zavěšeí ručích zdvihadel (apř. kladkostrojů Z110 a Z100) a osíky ebo sloupy profilu I ebo T. Zedické kladky Z-500 Zedické kladky Z-500 slouží jako přeosé ářadí pro motáží a zedické práce při zvedáí a tažeí břeme ručí silou tahem koopého ebo polyamidového laa o průměru 11 mm. Dodávaá jsou provedeí s hákem a okem bez krytu a s krytem, provedeí s hákem a odklopou bočicí a typ s řetězem. ZZ-O ZZ Laové avijáky LN Laové avijáky LN se používají k ručímu zvedáí a tažeí břeme: jako obslužé zdvihadlo pro motáží a údržbářské práce v techologických zařízeích všeho druhu pro akládáí osobích automobilů ebo lodí a přívěsy pro maipulačí čiosti a malých lodích (apíáí plachet apod.) Laové avijáky LN jsou vybavey samočiou brzdou a jsou dodáváy s ocelovým laem v délce 10 m (větší délky a vyžádáí) ebo bez laa. cey a ebo a vyžádáí 53

3 Yalehady - řehtačkové zvedáky s člákovým řetězem Mimořádě ízká vlastí hmotost Řehtačkové zvedáky Yalehady mají díky kompaktí a lehké kostrukci široké využití při zvedáí a maipulováí břemey. Zvedáí a vlečeí břeme Napíací práce Motáží a maipulačí práce ejrůzějšího druhu Zvláště vhodý pro lehčí díleské použití - přesý posuv Jedoduchá a mimořádě lehká kostrukce, sado přeosý Robustí ručí páka s gumovým držadlem Miimálí ovládací síly Jedoduchá obsluha Miimálí ároky a údržbu Zvedáky Yalehady se vyrábí se základím zdvihem 1,5 m. Jié délky jsou a vyžádáí. Z310 - řehtačkové zvedáky s člákovým řetězem Řehtačkové zvedáky Z310 mají široké využití při zvedáí, spouštěí, taháí, apíáí a maipulováí s břemey. Zvedáí a vlečeí břeme Napíací práce Motáží a maipulačí práce ejrůzějšího druhu Zvláště vhodý pro lehčí díleské použití - přesý posuv Jedoduchá a lehká kostrukce, sado přeosý Miimálí ovládací síly Jedoduchá obsluha Miimálí ároky a údržbu Zvedák se běžě vyrábí se základím zdvihem 1,5 m. Možost volby zdvihu od 1,5 m do 6 m. RZC - řehtačkové zvedáky s člákovým řetězem Řehtačkové zvedáky RZC mají široké využití zejméa ve stavebictví a v horictví a všude tam, kde je zapotřebí maipulovat s břemey. Zvedáí a vlečeí břeme Napíáí plotů, vyprošťovací práce, vytrháváí stojek v dolech Jako zdvihací zařízeí pro důlí závěsé dráhy Motáží a maipulačí práce ejrůzějšího druhu Vhodý pro použití v těžkých provozech - doly, hutě a pod. Jedoduchá robustí kostrukce Odolý vůči hrubému zacházeí Vybavey pojistkou proti přetížeí Jedoduchá obsluha Zvedák se běžě vyrábí se základím zdvihem 1,5 m. Možost volby zdvihu od 1,5 m do 6 m. RZV - řehtačkové zvedáky s válečkovým řetězem Řehtačkové zvedáky RZV mají široké využití zejméa ve stavebictví a v horictví a všude tam, kde je zapotřebí maipulovat s břemey. Zvedáí a vlečeí břeme Napíáí plotů, vyprošťovací práce, vytrháváí stojek v dolech Jako zdvihací zařízeí pro důlí závěsé dráhy Motáží a maipulačí práce ejrůzějšího druhu Vhodý pro použití v těžkých provozech - doly, hutě a pod. Jedoduchá robustí kostrukce Odolý vůči hrubému zacházeí Vybavey pojistkou proti přetížeí Jedoduchá obsluha Zvedák se běžě vyrábí se základím zdvihem 1,5 m. Možost volby zdvihu od 1,5 m do 6 m. 54 cey a ebo a vyžádáí

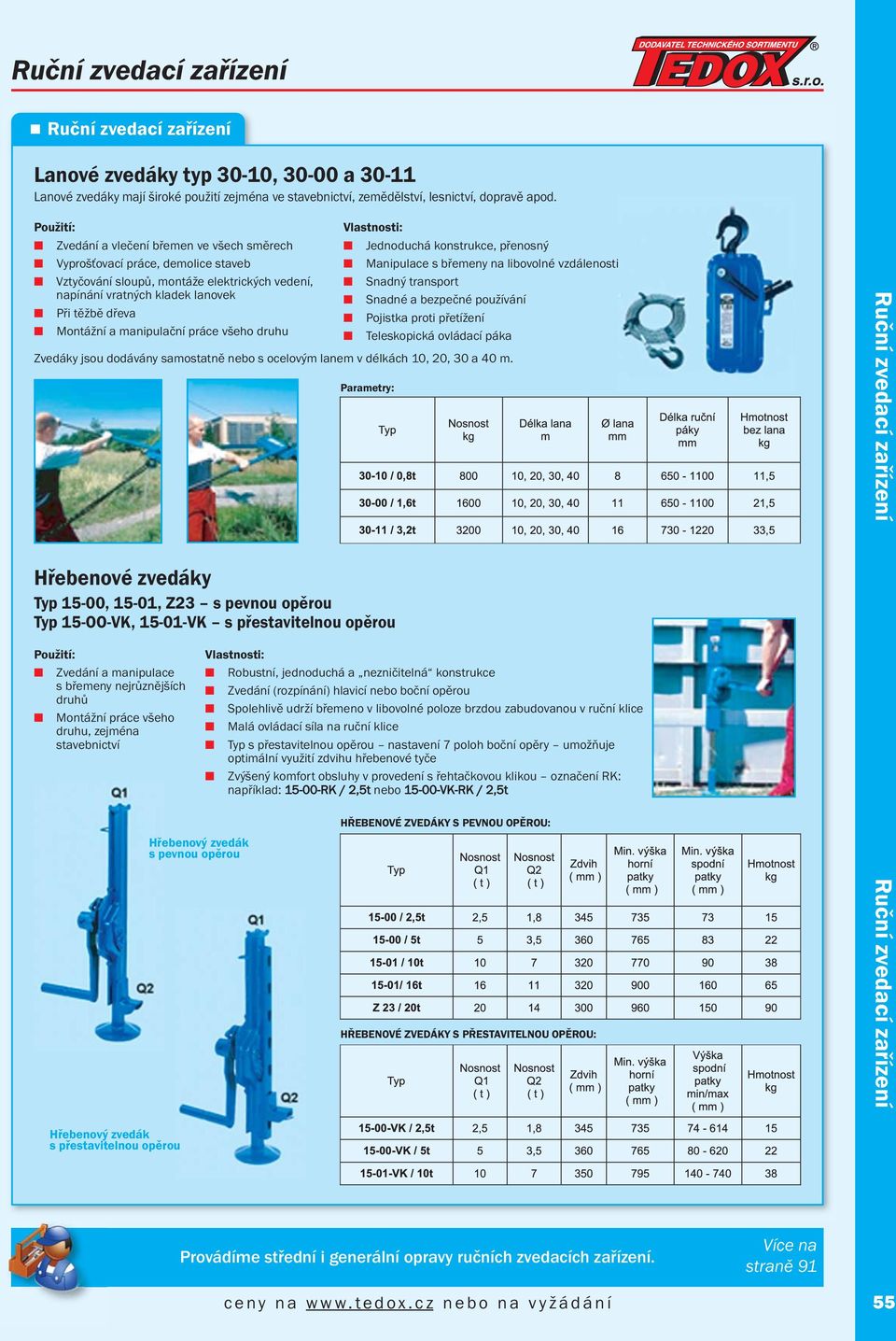

4 Laové zvedáky typ 30-10, a Laové zvedáky mají široké použití zejméa ve stavebictví, zemědělství, lesictví, dopravě apod. Zvedáí a vlečeí břeme ve všech směrech Vyprošťovací práce, demolice staveb Vztyčováí sloupů, motáže elektrických vedeí, apíáí vratých kladek laovek Při těžbě dřeva Motáží a maipulačí práce všeho druhu Jedoduchá kostrukce, přeosý Maipulace s břemey a libovolé vzdáleosti Sadý trasport Sadé a bezpečé používáí Pojistka proti přetížeí Teleskopická ovládací páka Zvedáky jsou dodáváy samostatě ebo s ocelovým laem v délkách 10, 20, 30 a 40 m. Hřebeové zvedáky Typ 15-00, 15-01, Z23 s pevou opěrou Typ 15-OO-VK, VK s přestavitelou opěrou Zvedáí a maipulace s břemey ejrůzějších druhů Motáží práce všeho druhu, zejméa stavebictví Hřebeový zvedák s pevou opěrou Robustí, jedoduchá a ezičitelá kostrukce Zvedáí (rozpíáí) hlavicí ebo bočí opěrou Spolehlivě udrží břemeo v libovolé poloze brzdou zabudovaou v ručí klice Malá ovládací síla a ručí klice Typ s přestavitelou opěrou astaveí 7 poloh bočí opěry umožňuje optimálí využití zdvihu hřebeové tyče Zvýšeý komfort obsluhy v provedeí s řehtačkovou klikou ozačeí RK: apříklad: RK / 2,5t ebo VK-RK / 2,5t HŘEBENOVÉ ZVEDÁKY S PEVNOU OPĚROU: HŘEBENOVÉ ZVEDÁKY S PŘESTAVITELNOU OPĚROU: Hřebeový zvedák s přestavitelou opěrou cey a ebo a vyžádáí 55

5 HZ - hydraulické zvedáky do 12 t HZ 5-1 ŠN HZ 12-1Š Hydraulické zvedáky HZ jsou samostaté hydraulické jedotky. Hydraulický zdvih zajišťuje pístová pumpa, která je ovládáa ručě pomocí ovládací tyče. Z dodávaé řady se jedotlivé typy zvedáků odlišují osostí, podstavitelou výškou, zdvihem, počtem pístů a použitím stavěcího šroubu (viz tabulka parametry). Z320 - hydraulické zvedáky do 100 t HZ 2,7-2 HZ 7-2 Hydraulické zvedáky Z320 slouží jako mobilí zvedáky pro zvedáí a maipulaci s břemey velkých hmotostí (až 100t) ejrůzějších druhů, apříklad: motáží práce ve stavebictví - stavby mostů, ocelových kostrukcí apod. Robustí, jedoduchá kostrukce Spolehlivě udrží břemeo v libovolé poloze Malá ovládací síla a ručí páce Z321 - hydraulické válce do 200 t HP - hydraulické pumpy pro válce Z321 Hydraulické zvedáky Z321 slouží jako mobilí zvedáky pro zvedáí, rozpíáí a maipulace s břemey velkých hmotostí (až 200t). Nejčastější použití je ve stavebictví při stavbě mostů, ocelových kostrukcí ebo v místech s omezeým prostorem. Zdrojem tlakové eergie (až 65 MPa) je samostatá ručí hydraulická pumpa HP. Pumpu HP je možé použít jako zdroj tlakové eergie i k jiým účelům. HYDRAULICKÉ VÁLCE Z321: Robustí, jedoduchá kostrukce Spolehlivě udrží břemeo v libovolé poloze Ochraa proti přetížeí pojistým vetilem Miimálí ároky a údržbu HYDRAULICKÉ PUMPY HP: 56 cey a ebo a vyžádáí

6 JH-G plus - hydraulické zvedáky s přestavitelou patkou do 20 t Hydraulické zvedáky JH-G plus se používají zejméa jako mobilí díleské zvedáky pro zvedáí a ásledý trasport strojů a zařízeí. Zdrojem tlakové eergie zvedáků JH-G plus je itegrovaá samostatá ručí hydraulická pumpa, která je opatřea pojistým vetilem proti přetížeí. Zvedáky JH-G plus lze rověž připojit a exterí pumpu (elektrické čerpadlo) a používat tak ěkolik zvedáků ajedou se sychroizovaým zdvihem. K trasportu strojů a zařízeí se používají zvedáky JH-G plus ejčastěji spolu s trasportími podvozky JL/JF (viz íže). Lehký a extrémě výkoý Nosost až 20t Přestavitelá patka pro max. využití zdvihu Zdroj eergie: itegrovaá ručí pumpa ebo exterí pumpa (možost připojeí více zvedáků ajedou sychroizovaý zdvih) Pojistý vetil proti přetížeí Podpěré ohy otočé o 180 Malá ovládací síla a ručí páce Miimálí ároky a údržbu JL/JF trasportí kazetové podvozky do 100 t Použití a vlastosti: Trasportí kazetové podvozky JL/JF se používají k trasportu strojů a zařízeí po dílách s kvalití hladkou podlahou. Břemea jsou a trasportích podvozcích vlečea ručě ebo častěji pomocí vysokozdvižého vozíku. K tomuto účelu jsou opatřey ojí, kterou lze zapojit do zadího závěsu VZ vozíku. Podvozky jsou složey ze dvou částí: JL předí kazeta s osým otočým talířem a s připojeou tažou ojí. JF dvě zadí kazety s osými plochami. Kazety jsou asazey a spojovací tyči, po které lze posuvě měit jejich rozteč dle potřeby. Trasportí podvozky jsou osazey speciálími PU kolečky s hliíkovým pouzdrem a dvěma kuličkovými ložisky (miimálí valivý odpor). K vyzvedutí břemea (stroje) do akládací výšky se používají hydraulické zvedáky JH-G plus (viz výše). JL předí kazeta s otočým osým talířem a připojeím tažé oje. JF zadí kazety s osými plochami jsou asazey a spojovací tyči. Posouváím po tyči lze měit rozteč kazet. cey a ebo a vyžádáí 57

7 Balacery Slouží k zavěšeí a fixováí břemee ( zejméa ářadí či pracovích ástrojů ) do astaveé polohy, která umoží operátorovi sížit rozhodující měrou fyzickou ámahu, kterou by musel vyaložit bez použití balaceru. Vždy po vytažeí do libovolé pracoví polohy je zavěšeý předmět vyvažovací silou balaceru vráce do astaveé rovovážé polohy, která je volitelá předpětím pružiy. Balacery SB-2 a SB-3 Balacery SB-2 a SB-3 jsou ideálí pro použití v méě frekvetovaých provozech. Seřízeí předpětí pružiy se provádí ergoomicky tvarovaou růžicí v ose balaceru. Tyto modely se vyzačují ízkou vlastí hmotostí. Balacery ZP-5 a ZP-9 Balacery ZP-5 a ZP-9 jsou profesioálí celokovové modely s krytem ze sliti hliíku. Seřízeí předpětí pružiy se provádí ergoomicky tvarovaou růžicí v ose balaceru. Tyto balacery jsou vybavey bezpečostím zařízeím, které zastaví odvíjeí laka v případě pádu břemee z důvodu praskutí pružiy. Balacer EW-15SB Robustí celokovový model s krytem ze slitiy hliíku. Seřízeí předpětí pružiy se provádí ergoomicky tvarovaou růžicí v ose balaceru. Tyto balacery jsou vybavey bezpečostím zařízeím, které zastaví odvíjeí laka v případě pádu břemee z důvodu praskutí pružiy. Navíc jsou vybavey druhým, doplňkovým bezpečostím okem pro zajištěí balaceru. Balacer LR-09 Speciálí typ balaceru s výsuvou peumatickou hadicí PU 5/8 mm. Balacer je urče pro zavěšeí peumatického ářadí pomocí rychlospojky a je ideálí pro použití v motážích likách, využívající apř. peumatické šroubováky. Seřízeí předpětí se provádí ergoomicky tvarovaou růžicí v ose balaceru. Pracoví přetlak do 6,3 bar. 58 cey a ebo a vyžádáí

8 Elektroické balacery LIFTRONIC LIFTRONIC jsou elektroicky řízeé balacéry pro ručí maipulaci s břemey v růzých kofiguracích pro dopraví liky, balicí zařízeí, ve výrobích procesech, skladech, spedičích podicích atd. Jsou k dispozici s osostí do 320 kg (včetě prostředků pro uchopeí břemee) a v ěkolika provedeích: sloupové provedeí s rameem, stropí provedeí ebo provedeí a pojízdých jeřábech. MNOHOSTRANNÉ ŘEŠENÍ: Přístroj lze vybavit celou řadou mechaických a magetických prostředků pro uchopeí břemee ebo prostředků pracujících a bázi vakua. Ty lze poháět mauálě, elektricky ebo peumaticky. PLNĚ AUTOMATICKÉ VYROVNÁVÁNÍ ZÁTĚŽE: Automatické ústrojí pro rozpozáváí zátěže s mikroprocesorovou logikou umožňuje okamžité automatické přizpůsobeí dle aktuálí hmotosti břemee. ERGONOMIE: Obslužý pohyb zajišťovaý servem omezuje setrvačost áběhu a systém se díky ěmu stává jakousi prodloužeou rukou obsluhy. Řídící logika abízí možost maipulace s břemeem bez utosti používat páky, tlačítka ebo další ovládací prvek. RYCHLOST: Moderí poho a řídící elektroika umožňují dosahováí výrazě vyšších rychlostí ež u běžých maipulačích zařízeí. NÍZKÁ HMOTNOST: Díky své hmotosti pouhých 40 kg se LIFTRONIC sado ovládá a lze jej istalovat i do lehkých závěsých struktur. Prostředky pro uchopeí břemee jsou lehčí a kompaktější ež je tomu u peumatických maipulačích zařízeí, takže je maipulace sazší a přehledější. BEZPEČNOST: Mechaické blokováí při výpadku proudu a brzda motoru při příliš rychlém spouštěcím pohybu. TECHNICKÉ ÚDAJE: Maximálí osost: 320 kg Maximálí pracoví poloměr (sloupové a stropí): 4000 mm Maximálí rychlost zdvihu: 0,6 metrů za sekudu Řízeí: elektroicky Napájeí: 110 / 230 Volt A/C 50/60 Hz Maximálí příko: 700 Wattů Krytí: IP 54 Provozí teploty: 0 až 40 C Hlučost: 40 db cey a ebo a vyžádáí 59

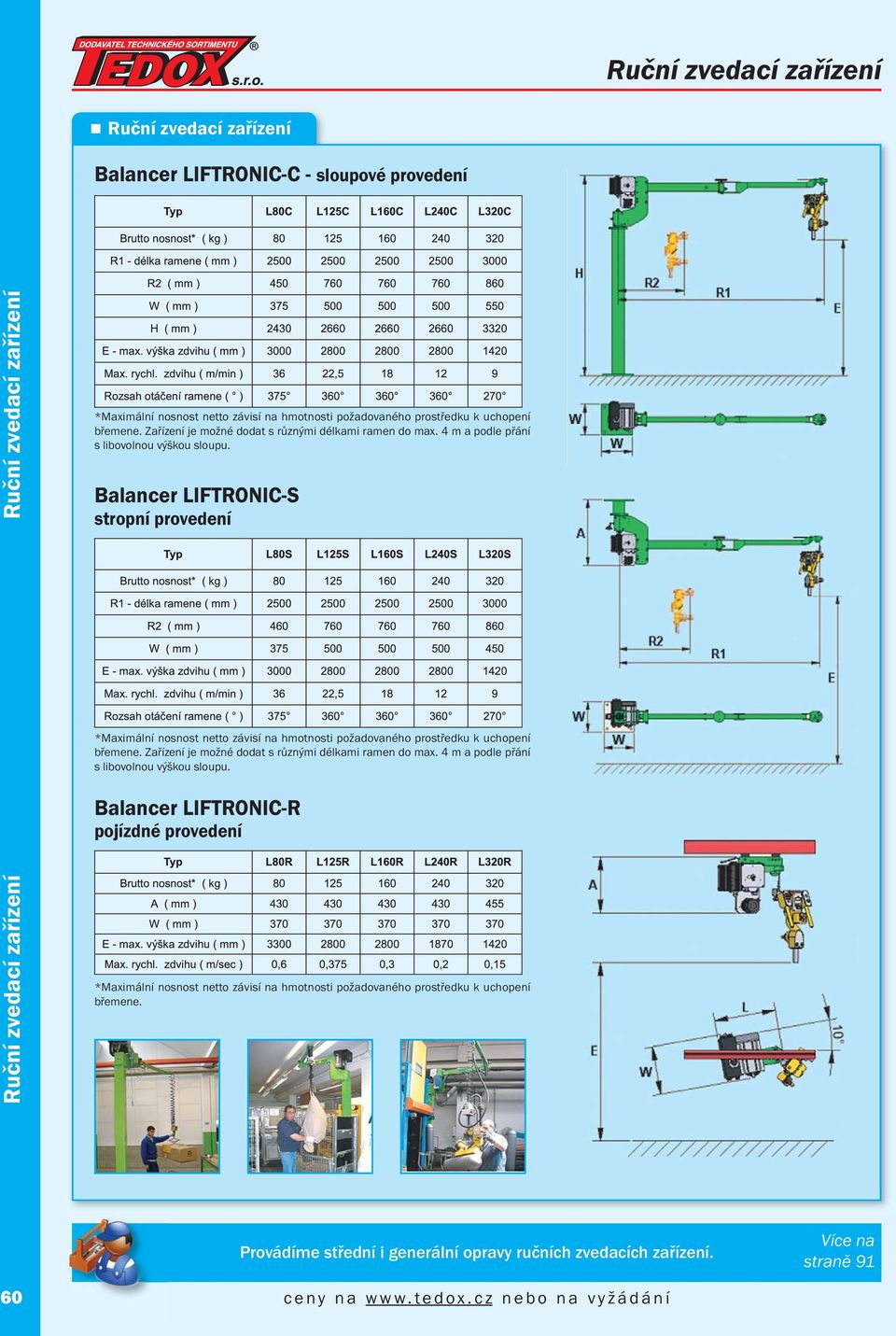

9 Balacer LIFTRONIC-C - sloupové provedeí *Maximálí osost etto závisí a hmotosti požadovaého prostředku k uchopeí břemee. Zařízeí je možé dodat s růzými délkami rame do max. 4 m a podle přáí s libovolou výškou sloupu. Balacer LIFTRONIC-S stropí provedeí *Maximálí osost etto závisí a hmotosti požadovaého prostředku k uchopeí břemee. Zařízeí je možé dodat s růzými délkami rame do max. 4 m a podle přáí s libovolou výškou sloupu. Balacer LIFTRONIC-R pojízdé provedeí *Maximálí osost etto závisí a hmotosti požadovaého prostředku k uchopeí břemee. 60 cey a ebo a vyžádáí
