1 Řada LTC 4600 Návod k instalaci a obsluze CZ Přenosové systémy s optickým vláknem

2 Řada LTC 4600 Návod k instalaci a obsluze Důležitá bezpečnostní upozornění CZ 2 Důležitá bezpečnostní upozornění 1. Přečtěte si návod, řiďte se jím a uschovejte jej - Před uvedením přístroje do provozu si přečtěte všechna bezpečnostní upozornění a návod k použití. Návod si poté uložte pro budoucí možné nahlédnutí. 2. Dbejte varování - Mějte na zřeteli všechna varování uvedená na přístroji a v návodu k použití. 3. Připojená zařízení - K přístroji nepřipojujte žádné zařízení, které není doporučené výrobcem tohoto přístroje. Připojení nedoporučeného zařízení představuje bezpečnostní riziko. 4. Výstrahy vztahující se k instalaci - Neumísťujte přístroj na nestabilní podstavce, stativy nebo police apod. Přístroj by mohl spadnout, vážně se poškodit a způsobit zranění obsluze. Používejte pouze příslušenství doporučené výrobcem nebo prodávané přímo s tímto přístrojem. Při jakékoliv montáži přístroje se řiďte pokyny výrobce. Při přepravě přístroje na vozíku je nutno postupovat opatrně. Rychlá zastavení, nadměrná zrychlení a nerovné povrchy mohou zavinit převrhnutí vozíku s přístrojem. 5. Čištění - Před čištěním přístroj odpojte od sítě. Řiďte se všemi pokyny přiloženými k přístroji. K čištění postačí navlhčená látka. Nepoužívejte tekuté ani aerosolové čisticí prostředky. 6. Opravy - Přístroj se nikdy nepokoušejte opravit sami. Otevření přístroje nebo sejmutí jeho krytů vás může vystavit nebezpečnému napětí nebo jinému nebezpečí. Veškeré opravy přenechejte kvalifikovaným servisním pracovníkům. 7. Poškození vyžadující opravu - Dojde-li k následujícímu, odpojte přístroj ze zásuvky a předejte jej kvalifikovanému servisnímu pracovníkovi: Je poškozena síťová šňůra nebo zástrčka. Na přístroj byla rozlita tekutina nebo do něj spadl předmět. Přístroj byl vystaven vodě nebo nepříznivým povětrnostním vlivům (déšť, sníh, atd.). Při zacházení podle návodu k použití přístroj nepracuje správně. Nastavujte pouze ovládací prvky popsané v návodu k použití. Nesprávné nastavení jiných ovládacích prvků může přístroj poškodit a obnovení funkce přístroje pak může vyžadovat rozsáhlou opravu. Přístroj spadl nebo je poškozena jeho skříňka. Nastala patrná změna ve funkci přístroje nebo v jeho výkonu. 8. Náhradní díly - Jsou-li k opravě potřebné náhradní díly, ujistěte se, že servisní pracovník použil díly specifikované výrobcem přístroje nebo takové díly, které mají shodné parametry jako díly původní. Nahrazení původních dílů nevhodnými může způsobit nebezpečí požáru, úrazu elektrickým proudem nebo jiné nebezpečí. 9. Bezpečnostní zkouška - Po dokončení jakéhokoliv servisního zásahu nebo opravy přístroje požádejte servisního pracovníka o provedení bezpečnostní zkoušky, kterou prokáže, že je přístroj způsobilý řádného provozu. 10. Napájení - Přístroj smí být napájen pouze z druhu zdroje uvedeného na výrobním štítku. Pokud si nejste jisti typem zdroje, který k napájení přístroje hodláte použít, konzultujte jej s prodejcem přístroje. Pokud je přístroj určen pro napájení z baterií, řiďte se pokyny uvedenými v návodu k použití Jednotky určené k provozu s externími napájecími zdroji používejte výhradně s doporučenými a schválenými síťovými zdroji. U jednotek určených k provozu s napájecím zdrojem s omezením musí zdroj vyhovovat EN Při jeho nevhodné náhradě může dojít k poškození jednotky nebo požáru či úrazu elektrickým proudem. U jednotek určených k napájení napětím 24 Vst je normální vstupní napětí 24 Vst. Napětí přivedené na vstup napájení nesmí přesáhnout 30 Vst. Uživatelem dodaná kabeláž od zdroje 24 Vst do jednotky musí vyhovovat místním elektrotechnickým předpisům (výkonové úrovně třídy 2). Zdroj 24 Vst nezemněte na terminálech ani na vstupních napájecích terminálech na jednotce. 11. Zemnění koaxiálního vedení - Je-li přístroj připojen ke vnějšímu kabelovému systému, ujistěte se, že kabelový systém je uzemněn. 12. Nulování - Přístroj může být vybaven zástrčkou s otvorem pro ochranný kolík. Z bezpečnostních důvodů lze tento typ zástrčky zasunout pouze do odpovídajícího typu zásuvky (tj. do zásuvky s ochranným kolíkem). Pokud do vaší zásuvky zástrčku přístroje nelze zapojit, obraťte se na elektroinstalatéra a nechejte zásuvku vyměnit. Ochranná funkce nulování nesmí být narušena. 13. Ochrana před poškozením bleskem - Jako další ochranu přístroje před bleskem při bouřce nebo bude-li přístroj po delší dobu opuštěn a nepoužíván, odpojte síťovou zástrčku ze zásuvky i kabelový systém. Zabráníte tak poškození přístroje bleskem nebo napěťovou špičkou v síti.

3 Řada LTC 4600 Návod k instalaci a obsluze Bezpečnostní upozornění CZ 3 Pro výrobky určené k vnitřnímu použití 1. Voda a vlhkost - Nepoužívejte tento přístroj v blízkosti vody - tedy například ve vlhkém sklepě, při nechráněné venkovní instalaci nebo v prostorech klasifikovaných jako vlhký prostor. 2. Vniknutí předmětů a tekutin - Do přístroje nikdy větracími otvory nevsouvejte žádné předměty. Vložený předmět by se mohl dotknout místa s vysokým napětím nebo způsobit zkrat, což může vést k požáru nebo úrazu elektrickým proudem. Na přístroj nikdy nelijte žádnou tekutinu. 3. Síťová šňůra a její ochrana - U jednotek určených pro provoz s napájením 230 Vst, 50 Hz musí vstupní a výstupní síťová šňůra vyhovovat poslední verzi IEC Publikace 227 nebo IEC Publikace 245. Síťové šňůry by měly být vedeny tak, aby po nich nebylo možné šlapat a aby předměty umístěné na nebo vedle šňůry nezpůsobily přiskřípnutí. Zvláštní pozornost věnujte zásuvkám, zástrčkám a místu, ve kterém síťová šňůra vychází z přístroje. 4. Přetížení - Zásuvky ani prodlužovací šňůry nepřetěžujte mohlo by dojít k požáru nebo úrazu elektrickým proudem. Pro výrobky určené k venkovnímu použití Venkovní elektrická vedení - Venkovní systém nesmí být instalován v místě, nad kterým vede elektrické vedení nebo nad kterým jsou jiné elektrické nebo světelné obvody. Dále nesmí být instalován v místech, ze kterých by mohl do takovýchto obvodů spadnout. Při instalaci venkovního systému se vyvarujte dotyku s jakýmkoliv elektrickým vedením nebo obvody následky takového dotyku mohou být tragické mohlo by dojít k požáru nebo úrazu elektrickým proudem. Pro výrobky určené k instalaci do skříně (racku) 1. Větrání - Přístroj nesmí být zabudován do sestavy či racku, pokud nebude zajištěno řádné větrání nebo pokud nebude přihlédnuto k případným dalším pokynům výrobce. Teplota přístroje za provozu nesmí překročit maximální teplotu udávanou výrobcem. 2. Mechanická zátěž Přístroj musí být do racku nainstalován tak, aby nedošlo k jeho namáhání v důsledku nestejnoměrné mechanické zátěže. Bezpečnostní upozornění CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. VÝSTRAHA NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM. NEOTVÍRAT! VÝSTRAHA: NEOTVÍREJTE KRYT (NEBO ZADNÍ STĚNU) PŘÍSTROJE SNÍŽÍTE TAK RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ UŽIVATELEM. OPRAVY PŘENECHTE KVALIFIKOVANÝM SERVISNÍM PRACOVNÍKŮM. Tento symbol upozorňuje uživatele, že uvnitř přístroje jsou neizolovaná místa s nebezpečným napětím. Velikost napětí na takovýchto místech představuje riziko úrazu elektrickým proudem. Uživatel by se měl řídit pokyny k používání a údržbě (opravám) přístroje v přiložených tiskovinách. Pozor: Instalaci smí provést pouze pracovník s příslušnou kvalifikací, a to podle platných elektrotechnických norem. Odpojení napájení: Jednotky s nebo i bez síťového vypínače jsou pod napětím po celou dobu, kdy je jejich síťová šňůra zapojena do síťové zásuvky. Pokud je přístroj vybaven vypínačem, pracuje pouze při vypínači v poloze ON (zapnuto). K odpojení napájení slouží u všech přístrojů síťová šňůra.

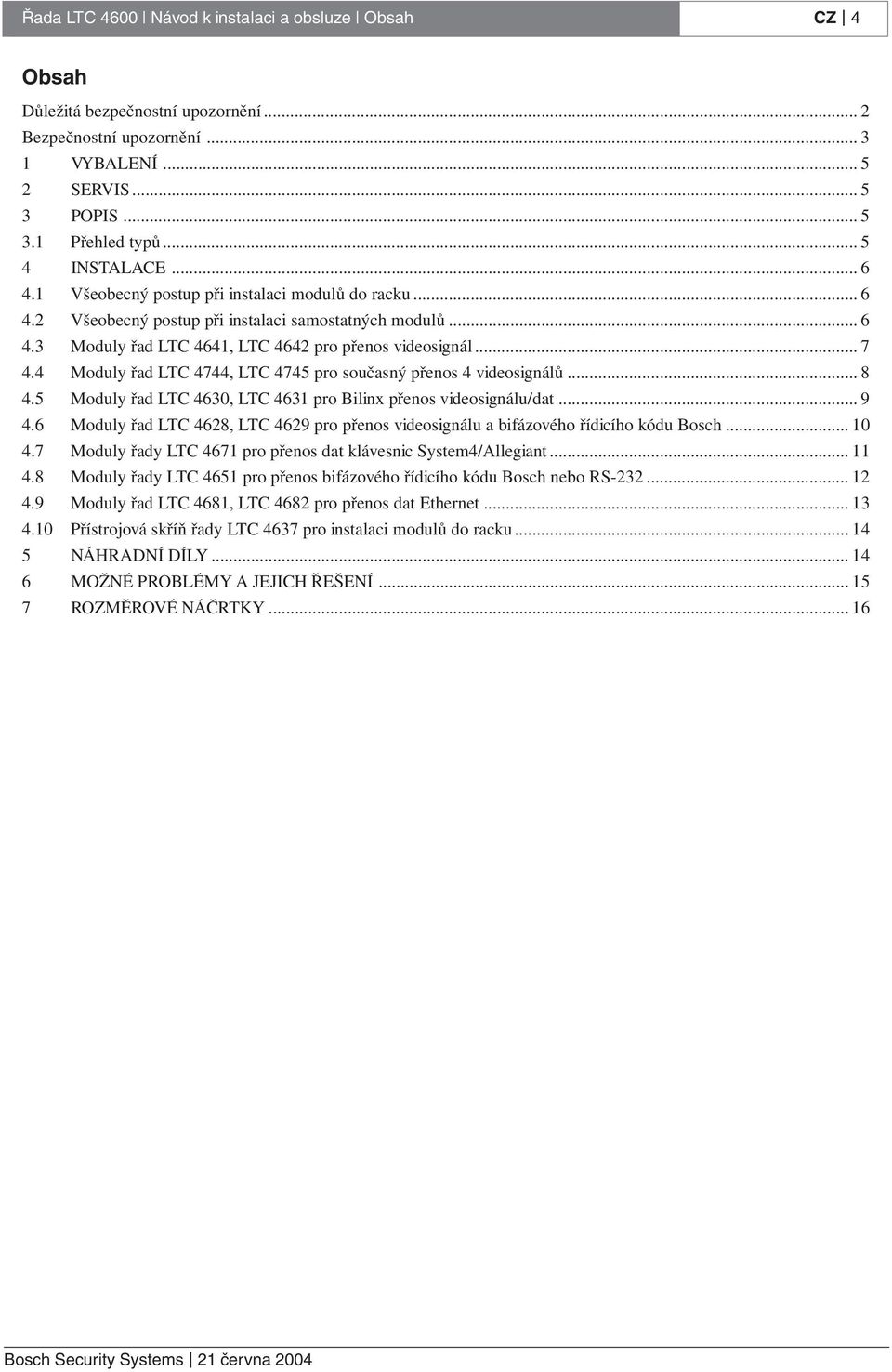

4 Řada LTC 4600 Návod k instalaci a obsluze Obsah CZ 4 Obsah Důležitá bezpečnostní upozornění... 2 Bezpečnostní upozornění VYBALENÍ SERVIS POPIS Přehled typů INSTALACE Všeobecný postup při instalaci modulů do racku Všeobecný postup při instalaci samostatných modulů Moduly řad LTC 4641, LTC 4642 pro přenos videosignál Moduly řad LTC 4744, LTC 4745 pro současný přenos 4 videosignálů Moduly řad LTC 4630, LTC 4631 pro Bilinx přenos videosignálu/dat Moduly řad LTC 4628, LTC 4629 pro přenos videosignálu a bifázového řídicího kódu Bosch Moduly řady LTC 4671 pro přenos dat klávesnic System4/Allegiant Moduly řady LTC 4651 pro přenos bifázového řídicího kódu Bosch nebo RS Moduly řad LTC 4681, LTC 4682 pro přenos dat Ethernet Přístrojová skříň řady LTC 4637 pro instalaci modulů do racku NÁHRADNÍ DÍLY MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ ROZMĚROVÉ NÁČRTKY... 16

5 Řada LTC 4600 Návod k instalaci a obsluze Vybalení CZ 5 1 VYBALENÍ Přístroj vybalte opatrně. Jedná se o elektronické zařízení, se kterým by mělo být manipulováno citlivě. Překontrolujte, zda jste kromě tohoto návodu obdrželi i následující položky: 1. Samostatné jednotky: Samostatný modul řady LTC 4600 nebo LTC 4700 a příslušný napájecí zdroj 2. Jednotky určené k instalaci do přístrojové skříně: Samostatný modul řady LTC 4600 nebo LTC 4700 pro zasunutí do přístrojové skříně Pouzdro na modul pro zasunutí do racku a napájení modulu Přístrojová skříň se zabudovaným síťovým zdrojem a síťovou šňůrou pro daný region Jestliže se kterákoliv položka zdá být poškozená při přepravě, znovu ji pečlivě zabalte do krabice a oznamte tuto skutečnost přepravci. Pokud některá z položek chybí, obraťte se na obchodního zástupce nebo oddělení služeb zákazníkům Bosch Security Systems. Obal, v němž je přístroj dodán, je současně i nejbezpečnějším obalem pro přepravu jednotky. Proto si jej uložte pro možné budoucí použití. 2 SERVIS Pokud bude přístroj kdykoliv v budoucnu vyžadovat opravu, obraťte se na servisní středisko Bosch Security Systems. To vám potvrdí, že přístroj lze přijmout do opravy a současně vám dá příslušné pokyny k jeho přepravě. 3 POPIS Systémy řad LTC 4600 a LTC 4700 jsou přenosové systémy pro vysoce kvalitní přenos video signálu i dat přes optický kabel vláknem určené k nasazení v systémech průmyslové televize CCTV. Díky tomu, že videosignál je přenášen infračerveným zářením přes nevodivý optický kabel, jsou přenášené signály imunní vůči zemním smyčkám, rádiovému rušení (RFI), elektromagnetickým interferencím (EMI) i přeslechům. Vyloučení všech rušení zaručuje spolehlivý a bezproblémový provoz. Na rozdíl od mikrovlnných přenosových systémů, klasických přenosových systémů s vodiči i systémů s přenosem po koaxiálním kabelu lze optický přenosový systém velmi obtížně odposlouchávat či dokonce jej nelze odposlouchávat vůbec. A protože kabel s optickým vláknem je nevodivý a nevyzařuje žádný signál, je obtížné i jeho samotné odhalení a lokalizace. Tato kompaktní zařízení jsou k dispozici v provedení pro montáž na rovný povrch (stůl) či v modulárním provedení, které nainstalovat do volitelné přístrojové skříně kompatibilní s EIA 19'' rackem. 3.1 Přehled typů Dále následuje přehled všech nabízených typů. Úplné specifikace naleznete v katalogových listech (Data Sheets), které si můžete stáhnout z Typ číslo Řady LTC 4641, LTC 4642 Řady LTC 4744, LTC 4745 Řady LTC 4630, LTC 4631 Řady LTC 4628, LTC 4629 Řada LTC 4671 Popis / Použití Jednokanálový přenos videosignálu 4-kanálový přenos videosignálu Bilinx přenos videosignálu/dat Přenos videosignálu/bifázových dat Přenos dat klávesnic RS-485 Allegiant/ Divar /System4 Řada LTC 4651 Řady LTC 4681, LTC 4682 Řada LTC 4637 Přenos RS-232 /Bifázových dat Přenos dat 10/100 Base-T Ethernet Přístrojová skříň pro moduly určené k instalaci do přístrojové skříně (racku)

6 Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ 6 4 INSTALACE 4.1 Všeobecný postup při instalaci modulů do racku 1. Při instalaci přístrojové skříně řady LTC 4637 se řiďte pokyny uvedenými dále v tomto návodu. 2. Do libovolné volné pozice (slotu) přístrojové skříně LTC 4637 nainstalujte zásuvný modul pro optickou komunikaci. Některé moduly, jako například LTC 4744 a LTC 4745 mají dvojitou šířku, a tedy v přístrojové skříni vyžadují dvě volné pozice. Moduly do skříně úplně zasuňte, aby se 3-pinový konektor na zadní straně karty propojil s 3-pinovým konektorem uvnitř přístrojové skříně. Každý zásuvný modul pro optickou komunikaci je vybaven LED indikátorem napájení, který se rozsvítí při zapnutí napájení skříně. 3. Malým plochým šroubovákem zašroubujte do příslušných otvorů pojistné šroubky na předním panelu a modul tak ve skříni zajistěte. 4. Ke konektorům na přední nebo zadní straně modulu připojte příslušné video a/nebo datové kabely. Podrobnosti viz schémata typických uspořádání v následujících kapitolách. 4.2 Všeobecný postup při instalaci samostatných modulů 1. Zvolte vhodnou rovnou plochu, na kterou si samostatný modul přejete namontovat. Označte si polohu otvorů tvaru klíčových dírek na montážních úchytech. Video vysílač řady LTC 4641 je natolik malý, že jej lze nainstalovat přímo do kamerového krytu. Při instalaci do krytu zvolte vhodné místo, na kterém modul nebude bránit přístupu k dalším komponentům v krytu. 2. Na místa značek našroubujte vhodné šrouby (nejsou přiloženy), ale nedotahujte je - ponechejte pod nimi místo přichycení modulu. K uchycení modulu video vysílače řady LTC 4641 slouží jeden montážní otvor. 3. Modul jiného typu než LTC 4641 položte na hlavy šroubů, nasuňte jej na šrouby a šrouby utáhněte. 4. K terminálům napájení na modulu připojte kabel od přiloženého napájecího zdroje. 5. Přiložený napájecí zdroj zapojte do sítě. 6. Ke konektorům na modulu připojte příslušné video a/nebo datové kabely. Podrobnosti viz schémata typických uspořádání v následujících kapitolách.

7 Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řad LTC 4641, LTC 4642 pro přenos videosignál Indikátory / Provoz 1. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 2. Jednotky LTC 4642/60 a LTC 4642/50: Při příjmu videosignálu svítí ZELENĚ LED Video Out / AGC. Pokud videosignál není přítomný, svítí tato kontrolka ČERVENĚ. Schémata typické konfigurace: KAMERA MONITOR NAPÁJECÍ ZDROJ LTC 4642 RECEIVER OPTICAL IN LTC 4641 TX NC +9-12VDC GND S BÍLÝMI ZNAČKAMI OUT / AGC OUT +12 VDC - 1 KOAXIÁLNÍ KABEL S BÍLÝMI ZNAČKAMI NAPÁJECÍ ZDROJ OPTICAL OUT Samostatný modul typu LTC 4641/x0 Až 4 km, při použití kabelu Samostatný modul typu LTC 4642/x0 Obr. 1 Samostatný vysílač řady LTC 4641 a samostatný přijímač řady LTC 4642 KAMERA Modul typu LTC 4642/00 pro instalaci do přístrojové skříně (nainstalovaný ve skříni LTC 4637) NAPÁJECÍ ZDROJ OPTICAL IN RECEIVER LTC 4641 TX NC VDC 2 GND 1 S BÍLÝMI ZNAČKAMI MONITOR OUT VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ OUT AGC LTC 4642 OPTICAL OUT Samostatný modul typu LTC 4641/x0 Až 4 km, při použití kabelu t KOAXIÁLNÍ KABEL Pohled na zadní stranu modulu z boku Pohled zepředu Obr. 2 Samostatný vysílač řady LTC 4641 a přijímač řady LTC 4642 nainstalovaný v přístrojové skříni

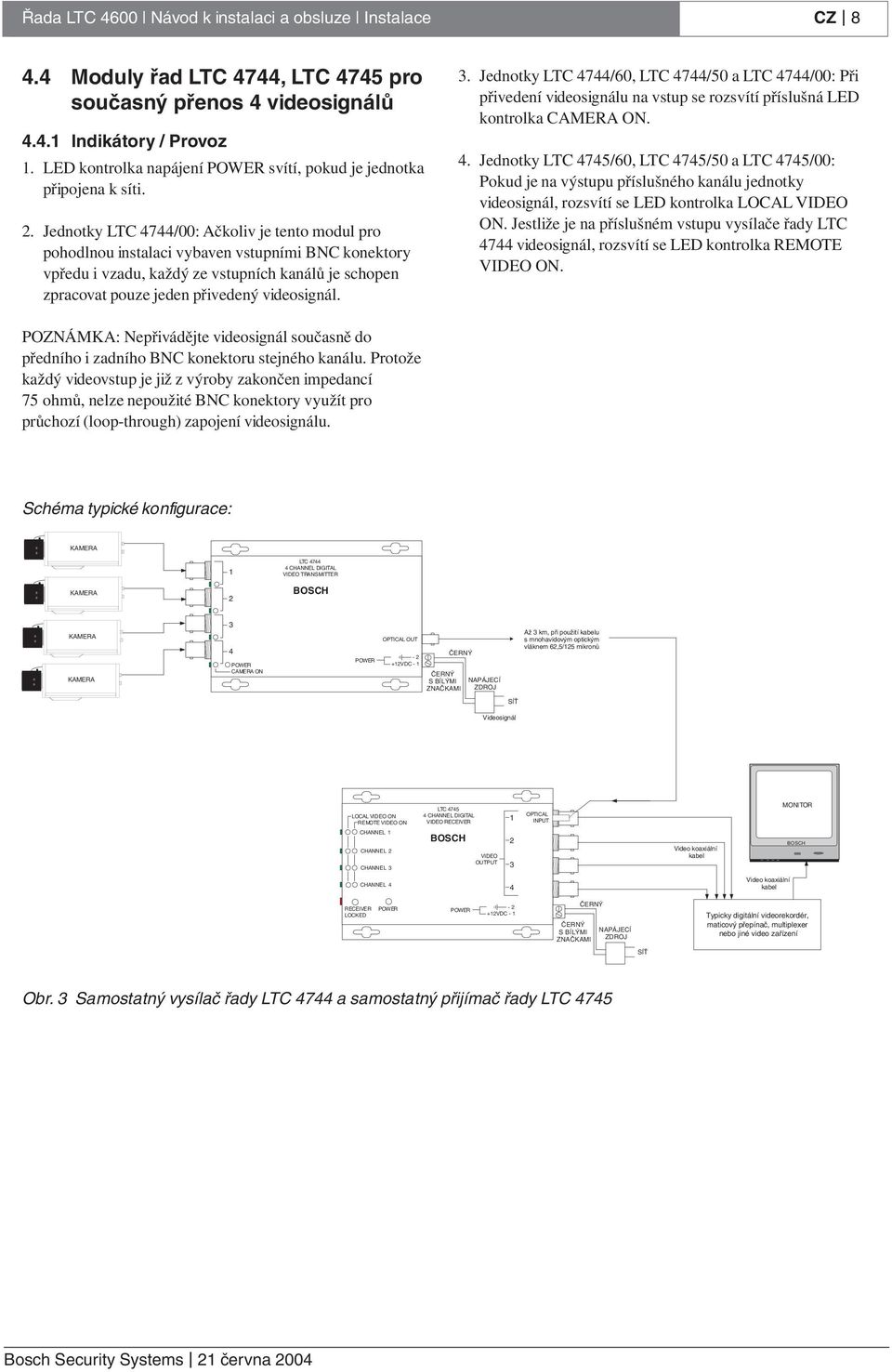

8 Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řad LTC 4744, LTC 4745 pro současný přenos 4 videosignálů Indikátory / Provoz 1. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 2. Jednotky LTC 4744/00: Ačkoliv je tento modul pro pohodlnou instalaci vybaven vstupními BNC konektory vpředu i vzadu, každý ze vstupních kanálů je schopen zpracovat pouze jeden přivedený videosignál. 3. Jednotky LTC 4744/60, LTC 4744/50 a LTC 4744/00: Při přivedení videosignálu na vstup se rozsvítí příslušná LED kontrolka CAMERA ON. 4. Jednotky LTC 4745/60, LTC 4745/50 a LTC 4745/00: Pokud je na výstupu příslušného kanálu jednotky videosignál, rozsvítí se LED kontrolka LOCAL ON. Jestliže je na příslušném vstupu vysílače řady LTC 4744 videosignál, rozsvítí se LED kontrolka REMOTE ON. POZNÁMKA: Nepřivádějte videosignál současně do předního i zadního BNC konektoru stejného kanálu. Protože každý videovstup je již z výroby zakončen impedancí 75 ohmů, nelze nepoužité BNC konektory využít pro průchozí (loop-through) zapojení videosignálu. Schéma typické konfigurace: KAMERA KAMERA 1 2 LTC CHANNEL DIGITAL TRANSMITTER KAMERA KAMERA 3 4 CAMERA ON OPTICAL OUT +12VDC - 1 S BÍLÝMI NAPÁJECÍ ZNAČKAMI ZDROJ Až 3 km, při použití kabelu Videosignál LOCAL ON REMOTE ON LTC CHANNEL DIGITAL RECEIVER 1 OPTICAL INPUT MONITOR CHANNEL 1 CHANNEL 2 CHANNEL 3 2 OUTPUT 3 Video koaxiální kabel CHANNEL 4 4 Video koaxiální kabel RECEIVER LOCKED +12VDC - 1 S BÍLÝMI NAPÁJECÍ ZNAČKAMI ZDROJ Typicky digitální videorekordér, maticový přepínač, multiplexer nebo jiné video zařízení Obr. 3 Samostatný vysílač řady LTC 4744 a samostatný přijímač řady LTC 4745

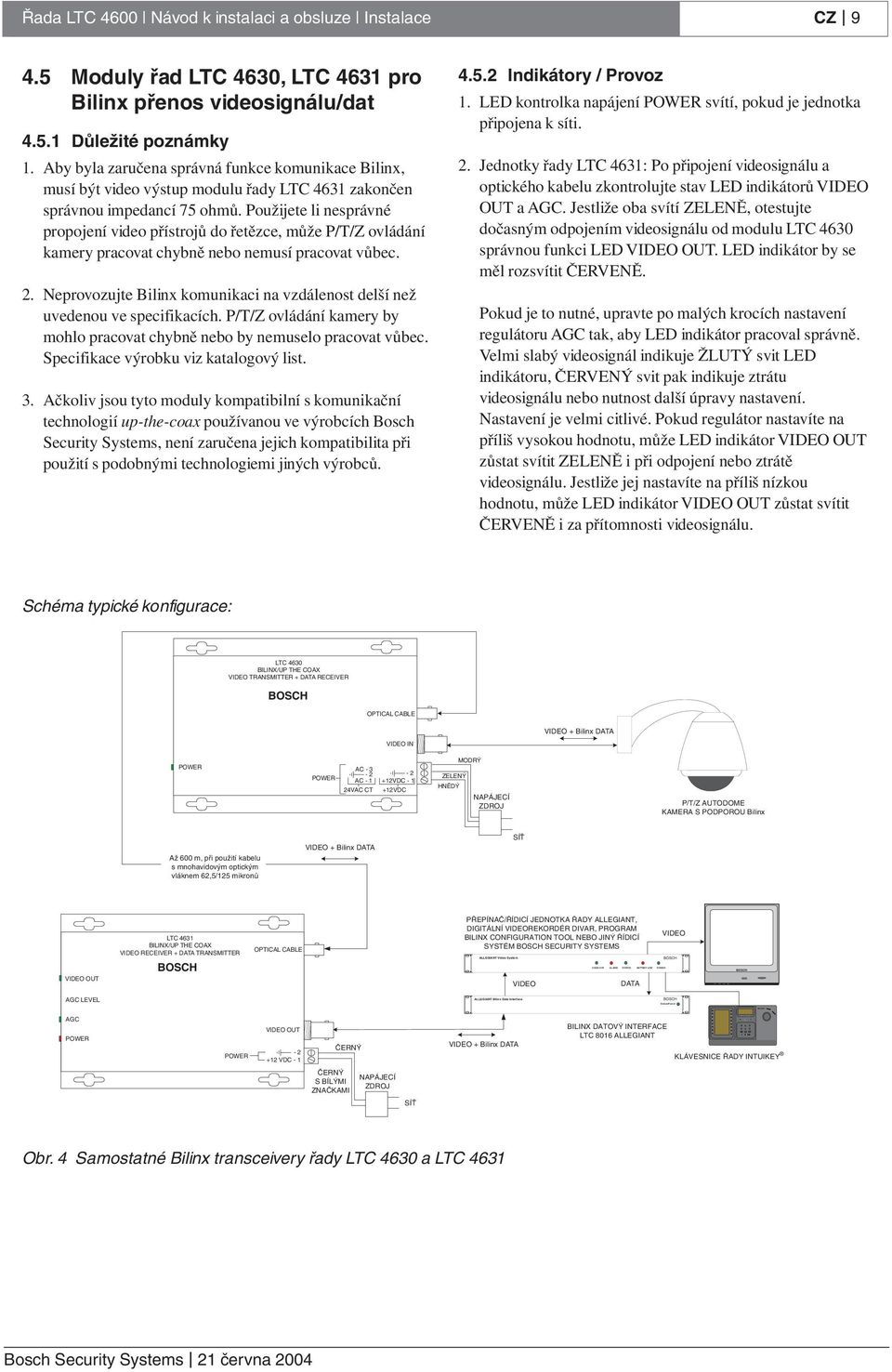

9 CODE OUT ALARM STATUS BATTERY LOW Status/Power Clr Prod Mon Shot Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řad LTC 4630, LTC 4631 pro Bilinx přenos videosignálu/dat Důležité poznámky 1. Aby byla zaručena správná funkce komunikace Bilinx, musí být video výstup modulu řady LTC 4631 zakončen správnou impedancí 75 ohmů. Použijete li nesprávné propojení video přístrojů do řetězce, může P/T/Z ovládání kamery pracovat chybně nebo nemusí pracovat vůbec. 2. Neprovozujte Bilinx komunikaci na vzdálenost delší než uvedenou ve specifikacích. P/T/Z ovládání kamery by mohlo pracovat chybně nebo by nemuselo pracovat vůbec. Specifikace výrobku viz katalogový list. 3. Ačkoliv jsou tyto moduly kompatibilní s komunikační technologií up-the-coax používanou ve výrobcích Bosch Security Systems, není zaručena jejich kompatibilita při použití s podobnými technologiemi jiných výrobců Indikátory / Provoz 1. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 2. Jednotky řady LTC 4631: Po připojení videosignálu a optického kabelu zkontrolujte stav LED indikátorů OUT a AGC. Jestliže oba svítí ZELENĚ, otestujte dočasným odpojením videosignálu od modulu LTC 4630 správnou funkci LED OUT. LED indikátor by se měl rozsvítit ČERVENĚ. Pokud je to nutné, upravte po malých krocích nastavení regulátoru AGC tak, aby LED indikátor pracoval správně. Velmi slabý videosignál indikuje ŽLUTÝ svit LED indikátoru, ČERVENÝ svit pak indikuje ztrátu videosignálu nebo nutnost další úpravy nastavení. Nastavení je velmi citlivé. Pokud regulátor nastavíte na příliš vysokou hodnotu, může LED indikátor OUT zůstat svítit ZELENĚ i při odpojení nebo ztrátě videosignálu. Jestliže jej nastavíte na příliš nízkou hodnotu, může LED indikátor OUT zůstat svítit ČERVENĚ i za přítomnosti videosignálu. Schéma typické konfigurace: LTC 4630 BILINX/UP THE COAX TRANSMITTER + DATA RECEIVER OPTICAL CABLE + Bilinx DATA IN AC - 3 AC VAC CT +12VDC VDC MODRÝ ZELENÝ HNĚDÝ NAPÁJECÍ ZDROJ P/T/Z AUTODOME KAMERA S PODPOROU Bilinx Až 600 m, při použití kabelu + Bilinx DATA OUT LTC 4631 BILINX/UP THE COAX RECEIVER + DATA TRANSMITTER OPTICAL CABLE PŘEPÍNAČ/ŘÍDICÍ JEDNOTKA ŘADY ALLEGIANT, DIGITÁLNÍ REKORDÉR DIVAR, PROGRAM BILINX CONFIGURATION TOOL NEBO JINÝ ŘÍDICÍ SYSTÉM SECURITY SYSTEMS ALLEGIANT Video System DATA AGC LEVEL ALLEGIANT Bilinx Data Interface AGC OUT +12 VDC Bilinx DATA BILINX DATOVÝ INTERFACE LTC 8016 ALLEGIANT KLÁVESNICE ŘADY INTUIKEY S BÍLÝMI ZNAČKAMI NAPÁJECÍ ZDROJ Obr. 4 Samostatné Bilinx transceivery řady LTC 4630 a LTC 4631

10 ALLEGIANT Video System ALLEGIANT Video System ALLEGIANT Video System CODE OUT ALARM STATUS BATTERY LOW CODE OUT ALARM STATUS BATTERY LOW CODE OUT ALARM STATUS BATTERY LOW Pro d Cl r Pro d Cl r Mo n Sh ot Mo n Sh ot Pro d Cl r Mo n Sh ot Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řad LTC 4628, LTC 4629 pro přenos videosignálu a bifázového řídicího kódu Bosch Indikátory / Provoz 1. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 3. Jednotky LTC 4629/60, LTC 4629/50 a LTC 4629/00: Pokud je na vysílači řady LTC 4628 přítomný správný videosignál, svítí LED kontrolka PRESENT ZELENĚ. Jestliže videosignál není přítomný, svítí tato kontrolka ČERVENĚ. Nejsou li po optické lince přijímána žádná data, svítí LED kontrolka DATA IN ČERVENĚ, při příjmu dat bliká ŽLUTĚ. 2. Jednotky LTC 4628/60, LTC 4628/50 a LTC 4628/00: Při přivedení správného videosignálu na vstup se ZELENĚ rozsvítí LED kontrolka PRESENT. Pokud videosignál není přítomný, svítí tato kontrolka ČERVENĚ. Nejsou li přijímána žádná data, svítí LED kontrolka DATA RECEIVE ČERVENĚ, při příjmu dat bliká ŽLUTĚ. Schéma typické konfigurace: Videosignál Kamera Bosch řady AutoDome s integrovaným modulem pro optickou komunikaci Bifázová řídicí data MONITOR Až 4 km, při použití kabelu DATA IN LTC 4629 RECEIVER + DATA TRANSMITTER RS422 RS232 OPTICAL IN/OUT DATA - 3 +DATA - 1 Data - na pin 3 Data + na pin 1 Výstup bifázového řídicího kódu Video koaxiální kabel OUT OUT +12VDC - 1 BLACK Video Typicky přepínač řady Coax Allegiant, multiplexer řady Datový kabel System4 nebo jiné zařízení ke klávesnici generující bifázová řídicí S BÍLÝMI NAPÁJECÍ data ZNAČKAMI ZDROJ Klávesnice řady IntuiKey Obr. 5 Samostatný transceiver řady LTC 4629 použitý ve spojení s jednotkou AutoDome vybavenou pro optickou komunikaci Videosignál Bifázová řídicí data DATA RECEIVE PRESENT LTC 4628 TRANSMITTER + DATA RECEIVER DATA OUT AC - 3 AC VAC CT RS-232 RS-422 D - 4 GND - 3 +D -D - 1 OPTICAL IN/OUT IN +12VDC VDC Data + na pin 2 Data - na pin 1 Až 4 km, při použití kabelu Video MODRÝ koaxiální ZELENÝ kabel HNĚDÝ NAPÁJECÍ ZDROJ DATA IN OUT LTC 4629 RECEIVER + DATA TRANSMITTER RS422 RS232 OPTICAL IN/OUT DATA - 3 +DATA - 1 OUT +12VDC - 1 S BÍLÝMI ZNAČKAMI Data - na pin 3 Data + na pin 1 NAPÁJECÍ ZDROJ Video koaxiální kabel Výstup bifázového řídicího kódu Typicky přepínač řady Allegiant, multiplexer řady System4 nebo jiné zařízení generující bifázová řídicí data Video koaxiální kabel Datový kabel ke klávesnici MONITOR Klávesnice řady IntuiKey Video koaxiální kabel Bifázová řídicí data Typicky kamera řady AutoDome Obr. 6 Samostatné transceivery řad LTC 4628 a LTC 4629 Modul typu LTC 4628/00 pro instalaci do přístrojové skříně (nainstalovaný ve skříni LTC 4637) Videosignál Bifázová řídicí data Modul typu LTC 4629/00 pro instalaci do přístrojové skříně (nainstalovaný ve skříni LTC 4637) Bifázová řídicí data Typicky kamera řady AutoDome XTMR DATA REC DATA RECEIVE PRESENT LTC DATA OUT Data + na pin 2 Data - na pin 1 OPTICAL IN/OUT IN VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ Až 4 km, při použití kabelu REC + DATA XTMR DATA IN OUT AGC LTC OPTICAL IN/OUT DATA IN Data - na pin 3 Výstup bifázového Video řídicího kódu koaxiální kabel Data + na pin 1 OUT VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ Video Typicky přepínač řady koaxiální kabel Allegiant, multiplexer řady Datový kabel System4 nebo jiné zařízení ke klávesnici generující bifázová řídicí data MONITOR Klávesnice řady IntuiKey Pohled na zadní Pohled stranu modulu Video zepředu z boku koaxiální kabel Pohled zepředu Pohled na zadní stranu modulu z boku Obr. 7 Transceivery LTC 4628/00 a LTC 4629/00 nainstalované do přístrojových skříní

11 Pro d Cl r Mo n Sh ot Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řady LTC 4671 pro přenos dat klávesnic System4/Allegiant 1. Při použití těchto modulů pro optickou komunikaci s některými přístroji pro řízení musí být paralelně k připojeným externím datovým vodičům zapojen přiložený rezistor 120 ohmů. Řiďte se prosím níže uvedenými pokyny. Protože se však staré a nové řídicí jednotky mohou hardwarově lišit, nemusí tato pravidla vždy platit. Pokud daná konfigurace přístrojů po prvním propojení bez zakončovacího rezistoru nepracuje, zkuste rezistor připojit paralelně k datovým terminálům na modulu pro optickou komunikaci u řídicí jednotky. Zakončovací rezistor je typicky zapotřebí při připojení modulu k následujícím řídicím jednotkám: Hlavní vany CPU řady Allegiant LTC Hlavní vany CPU řady Allegiant LTC Hlavní vany CPU řady Allegiant LTC Hlavní vany CPU řady Allegiant LTC Jednotky rozšíření klávesnice Allegiant řady LTC 8714 prodávané před rokem Jednotky rozšíření klávesnice multiplexeru řady LTC Zakončovací rezistor typicky NENÍ zapotřebí při připojení modulu k následujícím řídicím jednotkám: Hlavní vany CPU řady Allegiant LTC Hlavní vany CPU řady Allegiant LTC Hlavní vany CPU řady Allegiant LTC Jednotky rozšíření klávesnice Allegiant řady LTC 8714 prodávané během roku 2002 nebo později. Pokud se přiložený rezistor poškodí či ztratí, vyhoví libovolný 1 wattový uhlíkový rezistor 120 až 390 ohmů. 2. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 3. LED kontrolka DATA XMTR bliká při optickém vysílání dat přijímaných jednotkou z externího zdroje. 4. LED kontrolka DATA REC bliká při příjmu optických dat jednotkou. Schéma typické konfigurace: Typicky hlavní CPU vana jednotky Allegiant nebo jednotka rozšíření portů klávesnice Allegiant ALLEGIANT Video System CODE OUT ALARM STATUS BATTERY LOW Modul typu LTC 4671/00 pro instalaci do přístrojové skříně (nainstalovaný ve skříni LTC 4637) RS485 TRANSCEIVER REC XTMR 2- Data "-" 1- Data "+" Ke konektoru Allegiant pro klávesnici, propojeno datovým kabelem pro klávesnici 4 Propojovací 3 LTC krabička 1 Junction Box LTC 8557 DATA REC Samostatná linka pro přenos videosignálu LTC 4671 RS Data + Data Propojovací krabička LTC 8557 MONITOR PWR LTC 4771 Pohled zepředu Informace o přiloženém rezistoru 120 ohmů viz text. VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ Pohled na zadní stranu modulu z boku DATA XTMR +12VDC - 1 NAPÁJECÍ ZDROJ NAPÁJECÍ ZDROJ Datový kabel ke klávesnici Klávesnice řady IntuiKey Až 4 km, při použití kabelu Obr. 8 Samostatný transceiver řady LTC 4671 a transceiver řady LTC 4671 instalovaný v přístrojové skříni

12 CODE OUT ALARMSTATUS BATTER YLOW ALLEGIANT ideo System V CODE OUT ALARM STATUS BATTER YLOW Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řady LTC 4651 pro přenos bifázového řídicího kódu Bosch nebo RS Indikátory / Provoz 1. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 2. LED kontrolka TRANSMIT bliká při optickém vysílání dat přijímaných jednotkou z externího zdroje. 3. LED kontrolka RECEIVE bliká při příjmu optických dat jednotkou. Schémata typické konfigurace: Samostatná linka pro přenos videosignálu MONITOR KAMERA P/T/Z ŘADY AUTODOME DATOVÝ KABEL BIFÁZOVÉHO ŘÍZENÍ DATA BIFÁZOVÉHO ŘÍZENÍ LTC 4651 RS-232/BI-PHASE TRANSCEIVER 8 RECEIVE RS232 Rx/+ DATA IN 7 - DATA IN 6 + DATA OUT 5 - DATA OUT 4 RS232 TRANSMIT TRANSMIT VDC 1 LTC 4651 RS-232/BI-PHASE TRANSCEIVER 8 RECEIVE RS232 Rx/+ DATA IN 7 - DATA IN 6 + DATA OUT 5 - DATA OUT 4 RS232 TRANSMIT TRANSMIT VDC 1 Řídicí systém generující bifázová řídicí data OPTICKÝ KABEL Až 3,5 km, při použití kabelu OPTICKÝ KABEL Obr. 9 Samostatné transceivery řady LTC 4651 přenos bifázového řídicího kódu ALLEGIANT ideo System V RS-232 DATA TYPICKY PŘEPÍNAČ/OVLÁDACÍ JEDNOTKA ŘADY ALLEGIANT RS232/ BI-PHASE GROUND GROUND RS232 Rx/+ DATA IN - DATA IN + DATA OUT - DATA OUT RS232 TRANSMIT Kabel datového rozhraní RS-232 RS232/ BI-PHASE RECEIVE TRANSMIT GROUND GROUND RS232 Rx/+ DATA IN - DATA IN + DATA OUT - DATA OUT RS232 TRANSMIT Optical Out Optical In Kabel datového rozhraní RS-232 RECEIVE TRANSMIT Optical Out Optical In LTC 4651 VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ LTC 4651 Pohled zepředu Pohled na zadní stranu modulu z boku VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ OPTICKÉ KABELY Pohled zepředu Až 3,5 km, při použití kabelu Pohled na zadní stranu modulu z boku OPTICKÉ KABELY TYPICKY PC S BĚŽÍCÍM ŘÍDICÍM SOFTWARE ALLEGIANT MASTER CONTROL Obr. 10 Transceivery řady LTC 4651 instalované v přístrojové skříni přenos dat RS-232

13 LIVE SEARCH ACK F1 F2 ESC A ALT Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Moduly řad LTC 4681, LTC 4682 pro přenos dat Ethernet POZNÁMKA: Ačkoliv jednotky řad LTC 4681 i LTC 4682 jsou transceivery, je nutno pro vytvoření funkční optické linky Ethernet použít jeden kus od každého typu. Nezáleží na tom, který typ použijete na které straně linky Indikátory / Provoz 1. DIP spínače nastavte takto: a) Dip spínač 1: AUTO NEGOTIATE doporučené nastavení je UP. Pokud je aktivní, automaticky se detekuje rychlost a typ připojeného krouceného páru ( mdi nebo mdi-x ). Pokud je vypnutý, je nutno k propojení použít kabel s překřížením (cross-over) a oba konce linky musí být nastavené na stejnou rychlost a duplexní nastavení. b) Dip spínač 2: SPEED Toto nastavení se použije pouze pokud je AUTO NEGOTIATE vypnuto. Slouží k nucenému nastavení přenosové rychlosti na 10 Mbit/s (pozice Up) nebo 100Mbit/s (pozice Down). Doporučené nastavení je 100 Mbit/s. c) Dip spínač 3: DUPLEX - Toto nastavení se použije pouze pokud je AUTO NEGOTIATE vypnuto. Slouží k nucenému nastavení typu spojení na poloviční duplex (pozice Up) nebo plný duplex (pozice Down). Doporučené nastavení je plný duplex. 2. LED kontrolka napájení svítí, pokud je jednotka připojena k síti. 3. LED kontrolka FIBER LINK svítí při navázaném spojení přes optickou linku. 4. LED kontrolka AUTO NEGOTIATE ON/OFF svitem indikuje Dip spínač 1 v poloze odpovídající režimu Auto Negotiate. 5. LED kontrolka vlevo nahoře od RJ-45 konektoru Ethernet svítí ZELENĚ při navázaném spojení Ethernet. 6. LED kontrolka vpravo nahoře od RJ-45 konektoru Ethernet ZELENÝM svitem indikuje rychlost spojení 100 Mbit/s, ORANŽOVÝM svitem rychlost spojení 10 Mbit/s. Schéma typické konfigurace: LT C 4681 OPTICAL ETHERNET TRANSCEIVER FIBER IN/OUT OFF 1 -- AUTO NEGOTIATE 2 -- SPEED 3 -- DUPLEX 10 BASE-T/ 100 BASE-TX OPTICKÝ KABEL Až 10 km, při použití kabelu OPTICKÝ KABEL FIBER LINK AUT O NEGOTIATE ON/OFF FIBER LINK CONTACT OPTICAL ETHERNET TRANSCEIVER Divar Digital Versatile Recorder 10/100 BaseT ETHERNET +12VDC - 1 OFF FIBER LINK AUTO NEGOTIATE 1 2 Výstup relé 10/100 BaseT ETHERNET TYPICKY DIGITÁLNÍ REKORDÉR ŘADY DIVAR B LTC 4682 Pohled zepředu VSTUP NAPÁJENÍ Z PŘÍSTROJOVÉ SKŘÍNĚ Pohled na zadní stranu modulu z boku TYPICKY PC S BĚŽÍCÍM SOFTWARE PRO VZDÁLENÉ MONITOROVÁNÍ DIVAR REMOTE VIEWER Obr. 11 Samostatný transceiver řady LTC 4681 a transceiver řady LTC 4682 instalovaný v přístrojové skříni

14 Řada LTC 4600 Návod k instalaci a obsluze Instalace CZ Přístrojová skříň řady LTC 4637 pro instalaci modulů do racku Instalace 1. Přístrojovou skříň řady LTC 4637 pomocí přiloženého montážního příslušenství nainstalujte do standardního racku EIA 19''. Při instalaci dbejte, aby nedošlo k poškození částí umístěných na zadní straně skříně. 2. Zkontrolujte, zda poloha přepínače síťového napětí na zadním panelu skříně odpovídá napětí vaší světelné sítě. 3. Přiloženou síťovou šňůrou propojte zadní panel napájecího zdroje s příslušným zdrojem napětí. 4. Zásuvné moduly pro optickou komunikaci můžete nainstalovat do libovolné volné pozice (slotu) přístrojové skříně. K dispozici máte celkem 14 pozic. Většina modulů má šířku jednoho slotu, ale některé moduly, jako například řady LTC 4744 a LTC 4745 mají dvojitou šířku, a tedy v přístrojové skříni vyžadují dvě volné pozice. 5. Pokud si to přejete, můžete prázdnými panely LTC 4600/00 (lze objednat samostatně) zakrýt nevyužité sloty. Jeden panel zakryje otvor jednoho slotu. 6. Podrobnější pokyny k instalaci jednotlivých typů zásuvných modulů naleznete v příslušných kapitolách tohoto návodu Indikátory 1. LED kontrolka na předním panelu jednotky řady LTC 4637 svítí, pokud je jednotka připojena k síti Informace o údržbě / servisu LTC Napájecí zdroj je jištěn pomalou pojistkou 1A. Při výměně pojistky odpojte od sítě síťovou šňůru a opatrně vyjměte modul pojistky umístěný nad síťovým konektorem pinový konektor poskytuje napájení 20 Vst s ukostřeným středem a představuje jediné elektrické propojení zadního panelu skříně se zásuvným modulem. Každý zásuvný modul obsahuje vlastní pojistku, takže pokud dojde k jeho poruše, což je ovšem velice nepravděpodobné, ostatní moduly ve skříni zůstanou nadále provozuschopné. 3. Napájecí zdroj je modulární konstrukce a při poškození nebo jeho poruše jej lze vyměnit. Při vyjímání zdroje ze skříně postupujte takto: a) Odpojte kabel napájení a síťový napájecí kabel vedoucí na desku plošných spojů umístěnou vzadu v přístrojové skříni. b) Malým plochým šroubovákem povolte 4 šrouby na přední straně síťového zdroje. Poté zdroj vysuňte ze skříně. c) Opačným postupem nainstalujete síťový zdroj znovu do přístrojové skříně. 5 NÁHRADNÍ DÍLY TC120PS Napájecí zdroj pro samostatné moduly 120 Vst. TC220PS Napájecí zdroj pro samostatné moduly 230 Vst. 2. Každý zásuvný modul pro optickou komunikaci je vybaven LED indikátorem, který svítí při zapnutém napájení přístrojové skříně. LTC 4637/60 power supply Power Obr. 12 Typická instalace jednotky řady LTC 4637

15 Řada LTC 4600 Návod k instalaci a obsluze Možné problémy a jejich řešení CZ 15 6 MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ Video linky: Problémy s videosignálem Problémy s napájením: Zkontrolujte, zda je do modulu vysílače přiveden správný videosignál. Zkontrolujte neporušenost koaxiálních kabelů mezi přístroji a moduly pro optickou komunikaci. Zkontrolujte, zda je použit správný optický kabel (tj. pouze kabel s mnohavidovým vláknem). Ověřte, zda ztráty na délce optického kabelu a příslušných spojkách nepřevyšují dostupnou rezervu optického zisku. Zkontrolujte kabely propojující moduly a napájecí zdroj. Zkontrolujte, zda je napájecí zdroj správně zapojen do sítě. Datové linky: Problémy s přenosem dat Problémy s napájením Zkontrolujte polaritu datových spojů mezi přístroji. Pokud nepracuje přenos dat po optickém kabelu, zkontrolujte, zda příslušné přístroje při přímém propojení kabelem pracují správně. Zkontrolujte neporušenost datových kabelů mezi přístroji a moduly pro optickou komunikaci. Zkontrolujte, zda je použit správný optický kabel (tj. pouze kabel s mnohavidovým vláknem). Ověřte, zda ztráty na délce optického kabelu a příslušných spojkách nepřevyšují dostupnou rezervu optického zisku. Při použití modulů RS-485 řady LTC 4671 se řiďte textem popisujícím použití zakončovacích rezistorů. Zkontrolujte kabely propojující moduly a napájecí zdroj. Zkontrolujte, zda je napájecí zdroj správně zapojen do sítě. Konfigurace přístrojové skříně řady LTC 4637: Na síťovém zdroji nesvítí LED kontrolka napájení Nesvítí LED kontrolky napájení žádného ze zásuvných modulů Nesvítí LED kontrolky napájení některých zásuvných modulů Zkontrolujte, zda je síťová šňůra správně zapojena do sítě. Zkontrolujte a/nebo vyměňte síťovou pojistku umístěnou na zadním panelu skříně, vedle síťového konektoru. Zkontrolujte, zda je správně zapojen napájecí kabel vedoucí k desce plošných spojů umístěné vzadu v přístrojové skříni. Zkontrolujte, zda jsou příslušné moduly správně nasazené na 3-pinový konektor uvnitř skříně. Zkontrolujte, zda jsou pojistky příslušných modulů neporušené. Pokud ne, nechejte modul opravit.

16 Řada LTC 4600 Návod k instalaci a obsluze Rozměrové náčrtky CZ 16 7 ROZMĚROVÉ NÁČRTKY 41 1,6 64 2,5 LTC 4641 TX NC +9-12VDC GND ,19 25,4 1,0 mm in Obr. 13 Samostatné moduly LTC 4641/60, LTC 4641/ ,2 25 1,0 78 3, , mm in mm in Obr. 14 Samostatné moduly LTC 4642/60, LTC 4642/50, LTC 4651/60, LTC 4651/50

17 LTC 46 37/60 SUPPL Y Řada LTC 4600 Návod k instalaci a obsluze Rozměrové náčrtky CZ ,0 25 1, , ,9 4, ,5 Obr. 15 Samostatné moduly LTC 4744/60, LTC 4744/ 50, LTC 4671/60, LTC 4671/50, LTC 4628/60, LTC 4628/50, LTC 4629/60, LTC 4629/50, LTC 4681/60, LTC 4681/50, LTC 4630/50, LTC 4630/60, LTC 4631/50, LTC 4631/60 mm in Obr. 17 LTC 4xxx Šířka jednoho slotu skříně LTC 4637 Moduly pro instalaci do přístrojové skříně LTC 4600/00, LTC 4642/00, LTC 4651/00, LTC 4671/00, LTC 4628/00, LTC 4629/00, LTC 4681/00, LTC 4682/00, LTC 4630/00, LTC 4631/00 mm in 178 7,0 50,0 2, , , ,9 LTC 46xx 140 mm 5,5 in Obr. 16 Samostatné moduly LTC 4645/60, LTC 4645/50 Obr. 18 Šířka dvou slotů skříně LTC 4637 Moduly pro instalaci do přístrojové skříně LTC 4744/00, LTC 4745/00 mm in 133 5,25 (3U) 95 3, , mm in Obr. 19 Přístrojová skříň pro zásuvné moduly LTC 4637/60, LTC 4637/50

18 Řada LTC 4600 Návod k instalaci a obsluze Bosch Security Systems, s.r.o. Pod Višňovkou 35/ Praha 4 Tel: , 234 Fax: Bosch Security Systems Aktualizace 21. června 2004 Práva změny údajů bez oznámení vyhrazena.
