UNIVERZITA PARDUBICE

Rozměr: px

Začít zobrazení ze stránky:

Download "UNIVERZITA PARDUBICE"

Miloslava Krausová
před 5 lety
Počet zobrazení:

1 UNIVERZITA PARDUBICE Fakulta chemicko technologická Katedra analytické chemie Licenční studium chemometrie na téma Tvorba grafů v programu Origin Vedoucí licenčního studia Prof. RNDr. Milan Meloun, DrSc. z 4. soustředění Věra Dvořáková Akreditovaná zkušební laboratoř Elektrárna Počerady, a. s. V Teplicích, březen 216 Strana 1 z 18

2 Obsah 1 Téma úlohy Spojnicové 2D grafy Jednoduchý 2D graf pro každou vrstvu Data\Samples\Curve Fitting Jednoduchý 2D graf pro každou vrstvu Spojnicový graf s vertikálními pruhy recese Data\Samples\2D and Contour Graphs Spojnicový graf s vertikálními pruhy recese Micro-Ramanova spektroskopie komplexních nanostrukturovaných minerálních systémů Data Internet Micro-Ramanova spektroskopie komplexních nanostrukturovaných minerálních systémů Pásy chybových úseček s barevnou výplní Data\Samples\2D and Contour Graphs Pásy chybových úseček s barevnou výplní 7 2. Téma úlohy D - grafy Základní 3D - graf Data\Samples\Matrix Conversion and Gridding\ Základní 3D - graf D Povrch se symboly a přetaženými čarami Data\Samples\3D Open GL Graphs D Povrch se symboly a přetaženými čarami Vodopádový graf s dvojím barevným mapováním hodnot os Y,Z Data\Samples\2D and Contour Graphs Vodopádový graf s dvojím barevným mapováním hodnot os Y a Z Vložení metodou Drag-and-drop Data\Samples\Import and Export Graf Téma úlohy Více osové grafy na více panelech Vícevrstvový graf s propojenými osami Data\Samples\2D and Contour Graphs Vícevrstvový graf s propojenými osami Téma úlohy Ternární graf Ternární graf Data\Samples\2D and Contour Graphs Ternární graf 13 Strana 2 z 18

3 5. Téma úlohy Integrační pomůcka A. Integrování a výstup hodnot Data\Samples\Curve Fitting Graf B. Integrování s pozadím datové křivky Data\Samples\Spectroscopy Graf Pomůcka k interpolaci Data\Samples\Analysis Graf Téma úlohy Grafy ve statistické analýze dat Krabicový graf Data\Samples\Statistical and Specialized Graphs Krabicový graf Maticový (Rozptylový) graf Data\Samples\Statistics Maticový (Rozptylový) graf 18 Strana 3 z 18

$Mean Mean 1. Téma úlohy 1 5.2. Spojnicové 2D grafy 1.1. 5.2.1 Jednoduchý 2D graf pro každou vrstvu 1.1.1 Data \Samples\Curve Fitting 1.1.2 Jednoduchý 2D graf pro každou vrstvu Graph 1 1 Graph 2 Statistics On Rows of [Dose Response - No Inhibitor.$

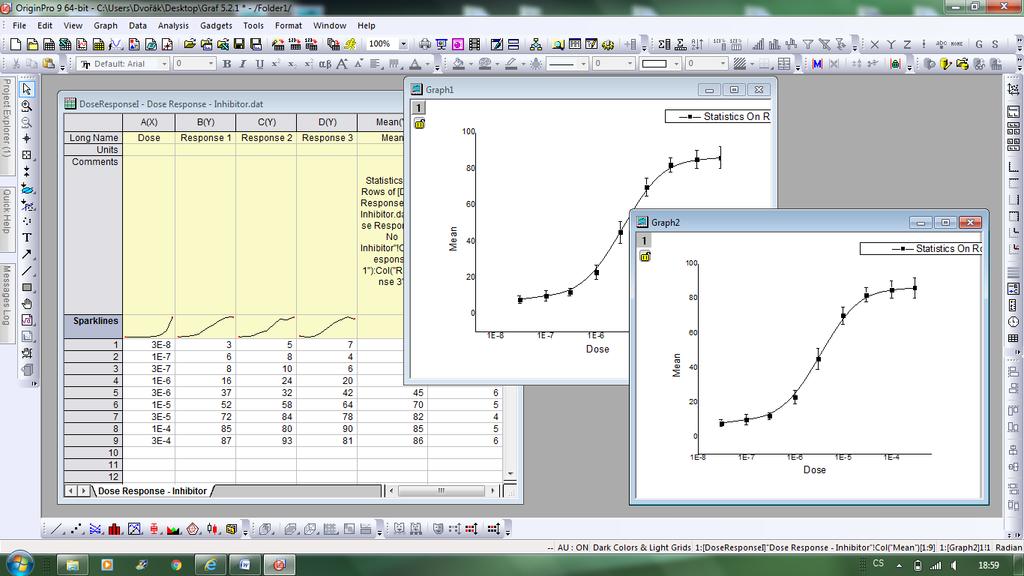

4 Mean Mean 1. Téma úlohy Spojnicové 2D grafy Jednoduchý 2D graf pro každou vrstvu Data \Samples\Curve Fitting Jednoduchý 2D graf pro každou vrstvu Graph 1 1 Graph 2 Statistics On Rows of [Dose Response - No Inhibitor.dat]"Dose Response - No Inhibitor"!Col("Response 1"):Col("Response 3") Statistics On Rows of [Dose Response - No Inhibitor.dat]"Dose E-8 1E-7 1E-6 1E-5 1E-4 Dose 1E-8 1E-7 1E-6 1E-5 1E-4 Dose Strana 4 z 18

$195 196 197 198 199 2 21 (Index 22 = 1) 1.2. 5.2.2 Spojnicový graf s vertikálními pruhy recese 1.2.1 Data \Samples\2D and Contour Graphs 1.$

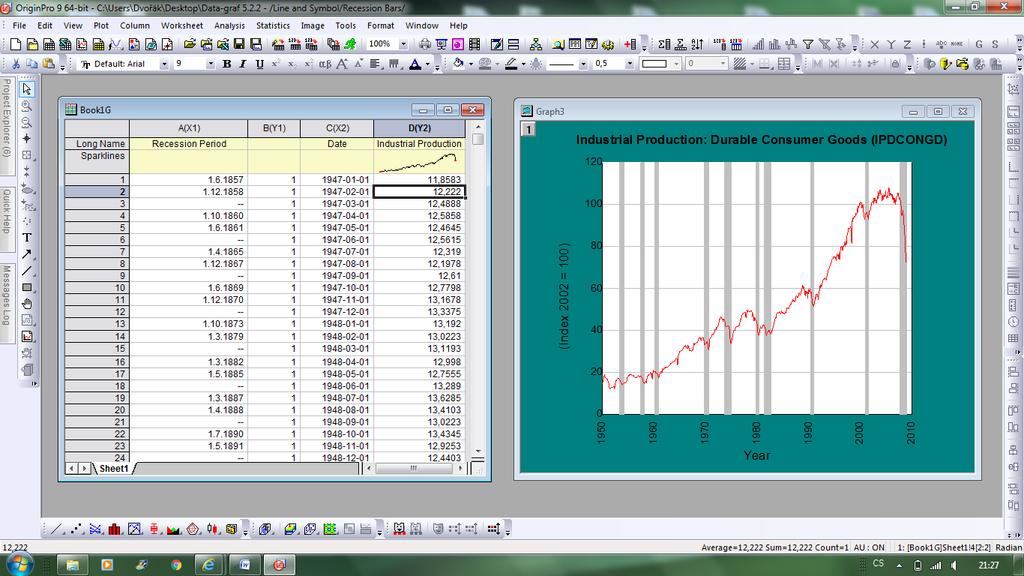

5 (Index 22 = 1) Spojnicový graf s vertikálními pruhy recese Data \Samples\2D and Contour Graphs Spojnicový graf s vertikálními pruhy Industrial Production: Durable Consumer Goods (IPDCONGD) Year Strana 5 z 18

Raman intensity/arb.units 461 1.3. 5.2.4 Micro-Ramanova spektroskopie komplexních nanostrukturovaných minerálních systémů 1.3.1 Data http://www.originlab.

6 Raman intensity/arb.units Micro-Ramanova spektroskopie komplexních nanostrukturovaných minerálních systémů Data Micro-Ramanova spektroskopie komplexních nanostrukturovaných minerálních systémů Wavenumber/cm -1 Strana 6 z 18

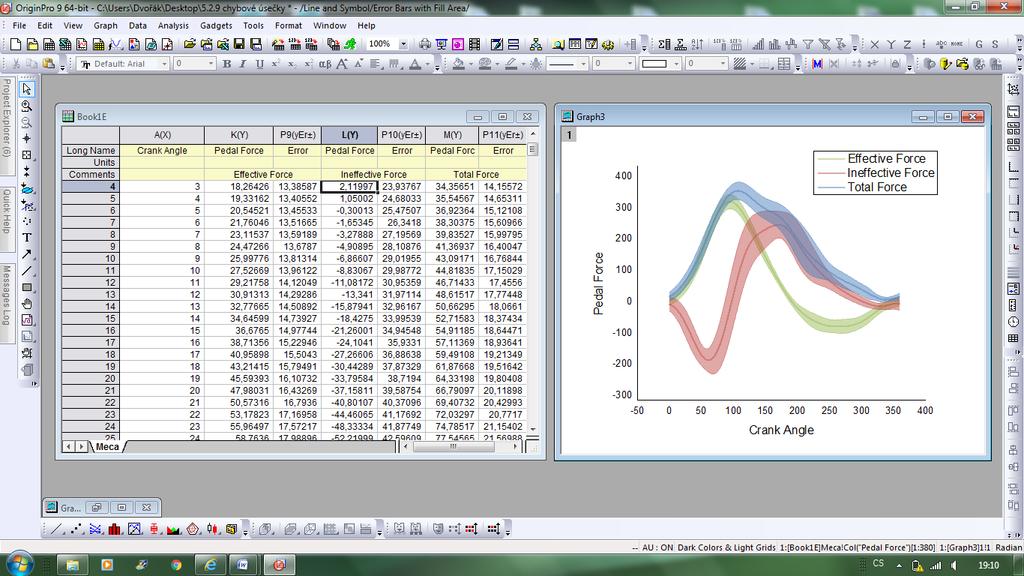

7 Pedal Force Pásy chybových úseček s barevnou výplní Data \Samples\2D and Contour Graphs Pásy chybových úseček s barevnou výplní 4 Effective Force Ineffective Force Total Force Crank Angle Strana 7 z 18

$1.1 Data \Samples \Matrix Conversion and$ $Gridding\XYZ Random Gaussian.dat 2.1.$

8 2. Téma úlohy D grafy Základní 3D graf Data \Samples \Matrix Conversion and Gridding\XYZ Random Gaussian.dat Základní 3D graf Strana 8 z 18

$Data \Samples \3D open GL Graphs 2.$

9 D Povrch se symboly a přetaženými čarami Data \Samples \3D open GL Graphs D Povrch se symboly a přetaženými čarami Strana 9 z 18

$Ampltiude (a.u.) 2.3. 5.11.1 Vodopádový graf s dvojím barevným mapováním hodnot os Y a Z 2.3.1 Data \Samples\2D and Contour Graphs 2.$

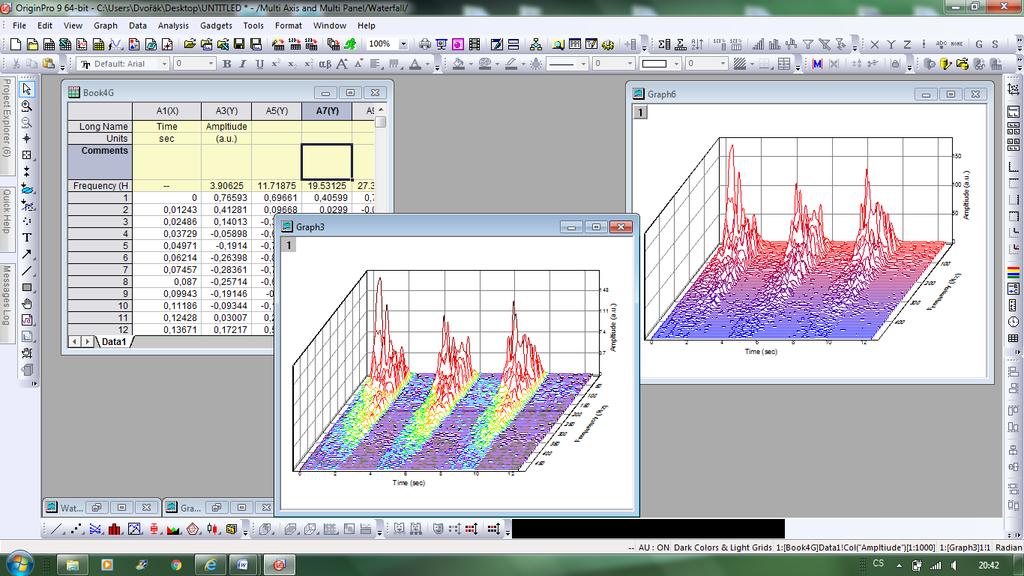

10 Ampltiude (a.u.) Vodopádový graf s dvojím barevným mapováním hodnot os Y a Z Data \Samples\2D and Contour Graphs Vodopádový graf s dvojím barevným mapováním hodnot os Y a Z Frequancy (Hz) Time (sec) Strana 1 z 18

$6.4.2 Vložení křivky do aktivního grafu metodou drag-and-drop 2.4.1 Data\Samples\Import and Export\ 2.4.2 Graf - Vložení křivky do aktivního$

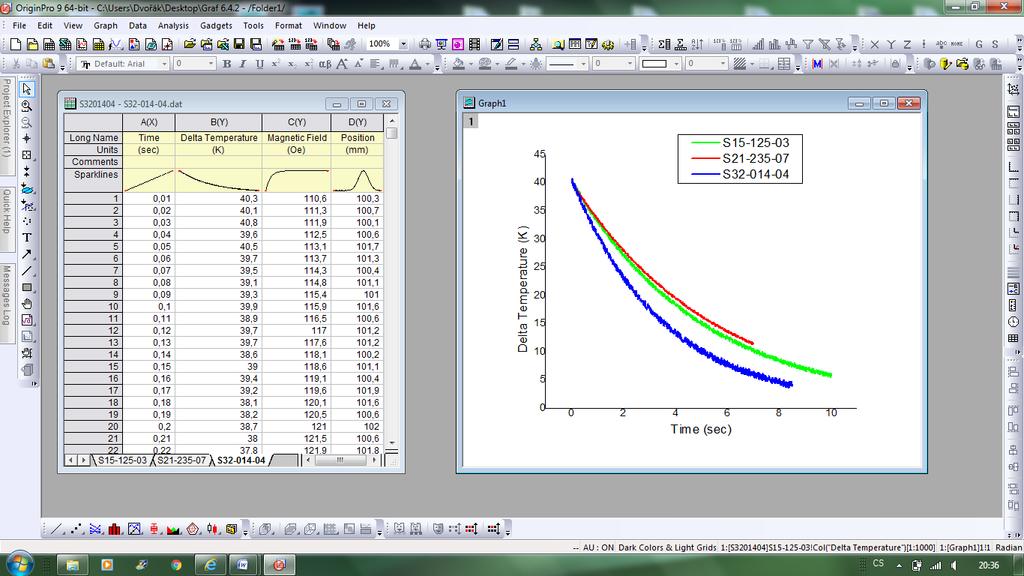

11 Delta Temperature (K) Vložení křivky do aktivního grafu metodou drag-and-drop Data\Samples\Import and Export\ Graf - Vložení křivky do aktivního grafu metodou drag-and-drop 45 4 S S S Time (sec) Strana 11 z 18

$5.4.3 Vícevrstvový graf s propojenými osami 3.1.1 Data \Samples\2D and Contour Graphs 3.1.2 Vícevrstvový graf s propojenými osami 45 4 Vertical Vertical Center 395 39 385 38 45 4 Horizontal Horizontal Center 395 39 385 38 18.$

12 Price Price 3. Téma úlohy Více osové grafy na více panelech Vícevrstvový graf s propojenými osami Data \Samples\2D and Contour Graphs Vícevrstvový graf s propojenými osami 45 4 Vertical Vertical Center Horizontal Horizontal Center Date Date Strana 12 z 18

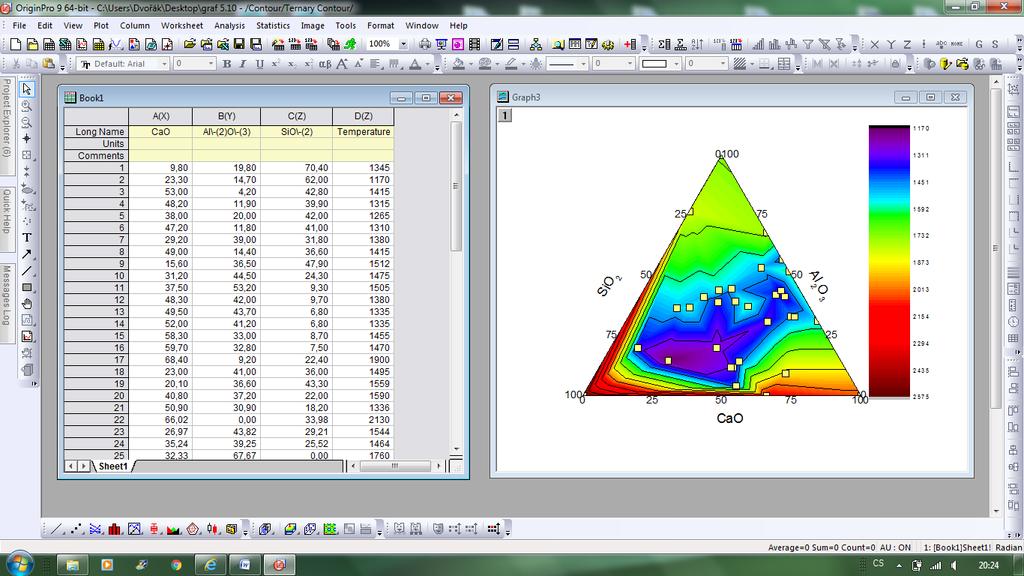

13 4. Téma úlohy Ternární graf Ternární graf Data \Samples\2D and Contour Graphs Ternární graf SiO Al 2 O CaO 2575 Strana 13 z 18

$C 5. Téma úlohy 8 3.1.2 Integrační pomůcka (Intergrate Gadget) 5.1. A. Integrování a výstup hodnot 5.1.1 Data \Samples\Curve Fitting 5.$

14 C 5. Téma úlohy Integrační pomůcka (Intergrate Gadget) 5.1. A. Integrování a výstup hodnot Data \Samples\Curve Fitting Graf - Integrování a výstup hodnot Area=291,5759 FWHM=,17193 C A Strana 14 z 18

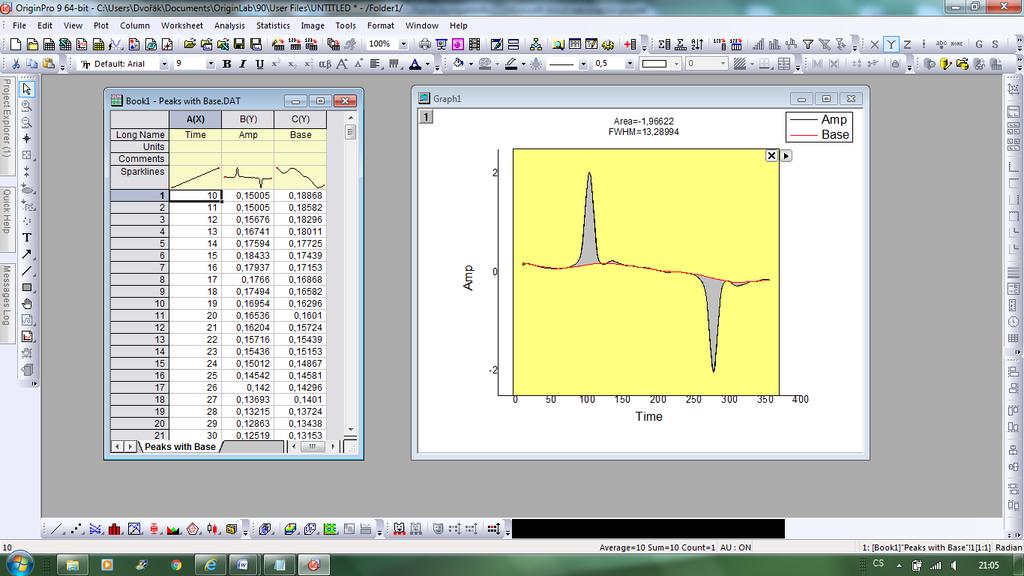

15 Amp 5.2. B. Integrování s pozadím datové křivky Data \Samples\Spectroscopy\Peaks with Base.dat Graf - Integrování s pozadím datové křivky Area=-1,96622 FWHM=13,28994 Amp Base Time Strana 15 z 18

$3.1.5 Pomůcka k interpolaci (Interpolate Gadget) 5.3.1 Data \Samples\Analysis 5.3.2 Graf - Pomůcka k interpolaci 2,5$

16 Y value Pomůcka k interpolaci (Interpolate Gadget) Data \Samples\Analysis Graf - Pomůcka k interpolaci 2,5 Y at Left = 2,3124 Y at Right =,47173 Y value 2, 1,5 1,,5, -,5-1, -1, X value Strana 16 z 18

$Discharge [ft 3 /sec] 6. Téma úlohy 9 5.6. Grafy ve statistické analýze dat 6.1. 5.6.1 Krabicový graf 6.1.1 Data \Samples\Statistical and Specialized Graphs 6.$

17 Discharge [ft 3 /sec] 6. Téma úlohy Grafy ve statistické analýze dat Krabicový graf Data \Samples\Statistical and Specialized Graphs Krabicový graf Water Discharge at Station January February March Month Strana 17 z 18

Petal Width Petal Length Sepal Width Sepal Length 6.2.

18 Petal Width Petal Length Sepal Width Sepal Length Maticový (rozptylový) graf Data \Samples\Statistics Maticový (rozptylový) graf 29,1 19, ,62 2,43 3,24 4,5 Sepal Length ,,81 1,62 2,43 8,4 7,2 6, Species setosa versicolor virginica 9,7 4,8, 4,5 3,24 2,43 Sepal Width 3,6 4,5 3,24 2,43 1, Petal Length 1, ,43 1,62,81, 3,6 4,8 6, 7,2 8,4 1,62 2,43 3,24 4,5 Sepal Length Sepal Width Petal Length Petal Width Petal Width Strana 18 z 18
