1 DEUTSCH D 85 M

2 A B

3 Y Z X W V 11. Denna produkt, eller delar därav, omfattas av följande mönsterskydd: This product, or part of it, is covered by the following design registration: Sverige/Sweden

4 CZ ÈESKY SYMBOLY Následující symboly jsou na stroji k tomu, aby pøipomnìly nutnost být opatrný a pozorný pøi pou¾ívání stroje. Význam symbolù: Pøed pou¾itím stroje si proètìte návod k pou¾ití a bezpeènostní pøedpisy. Nedávejte ruku nebo nohu pod kryt za provozu stroje. Dejte pozor na odhozené pøedmìty. Dr¾te diváky z dosahu. Pøed zapoèetím opravy vytáhnìte kabel zapalování ze svíèky. ÚVODEM Zásuvka napínacího váleèku a perko napínacího ramene je na základním stroji ve dvou provedeních (obr.1, 2). K tomu, abyste mohli namontovat tento sekací agregát ( Multiclip mod. 85M), potøebujete provedení B. PROVEDENÍ A: (Standard u modelù roku výroby ). Je-li základní stroj provedení A, je k namontování sekacího agregátu tøeba zvlá¹tní montá¾ní sada. Montá¾ní sada, art.è Sada obsahuje klínový øemen, napínací váleèek, perko a montá¾ní díly a návod k montá¾i. Pozn. Star¹í základní stroje mohou v¹ak být provedení B, jestli¾e byly dodateènì pøizpùsobeny k pou¾ití sekacího agregátu Multiclip. PROVEDENÍ B: (Standard u modelù roku výroby ). Sekací agregát je mo¾no namontovat pøímo. MONTÁ SEKACÍ AGREGÁT 1. Odstraòte oba pøipevòovací vruty D na základním stroji (obr.3). 2. Nasaïte distanèní objímky E do ramen agregátu (obr.4). Distance jsou pøibaleny k dodávce v plastovém sáèku. 3. Pøi¹roubujte agregát ke stroji. 4. Navléknìte klínový øemen na øemenici agregátu. (Nejsnadnìji lze toto provést, je-li páka nastavení vý¹ky v poloze 5 ). 5. Dohlédnìte na to, aby napínací váleèek J byl na vnìj¹í stranì klínového øemene (obr.2 a 5). 6. Zahákujte perko do úchytky G (obr.2 a 5). 7. Na¹roubujte kryt H pomocí tøí vrutù (obr.6). Vruty jsou pøibaleny v plastovém sáèku. 8. Pøihákujte øetìz I a zvedací perko F k rameni zvedáku náøadí (obr.6). NASTAVENÍ K tomu, aby agregát sekal rovnomìrnì a pìknì, je nutno jej správnì nastavit: 1. Dohlédnìte na to, aby pneumatiky mìly správný tlak vzduchu: Pøední: 0,4 baru (6 psi) Zadní: 1,2 baru (17 psi) 2. Postavte stroj na rovnou plochu. Povolte vruty K (obr.7). 3. Nastavte agregát tak, aby pøední a zadní strana krytu byla ve stejné vý¹ce od podlahy. 4. Utáhnìte vruty. SEKACÍ VÝ KA POU ITÍ Sekací agregát má 17 pevných poloh sekacích vý¹ek, od 30 mm do 80 mm. Pozn. Uvedené vý¹ky platí u stroje, stojícího na pevném podlo¾í. RADY O SEKÁNÍ Abyste dosáhli nejlep¹ího výsledku Multiclip, následujte tyto rady: - sekejte èasto, - pou¾ijte plný plyn motoru, - udr¾ujte spodek sekaèky èistý, 4

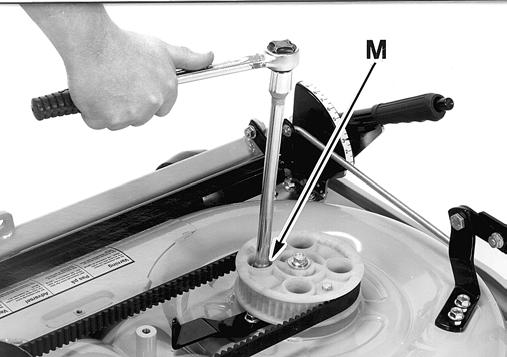

5 ÈESKY CZ - pou¾ívejte ostré no¾e, - nesekejte mokrou trávu, - sekejte nadvakrát (s rùzným nastavením vý¹ky), je-li tráva pøíli¹ vysoká. ÈI TÌNÍ ÚDR BA Není dovoleno na sekaèce udìlat jakýkoliv zákrok, není-li: - motor zastaven, - klíèek vyjmut ze zapalování, - kabel zapalování oddìlen od svíèky, - parkovací brzda aktivována, - spojka sekacího agregátu zcela uvolnìna. Po ka¾dém pou¾ití je dobré spodek sekacího agregátu opláchnout. Je-li tráva pøischlá, je nutné agregát odmontovat a spodek èistì o¹krábat. V pøípadì potøeby pøelakujte spodek stroje tam, kde je po¹kozená barva, abyste zamezili rezivìní. VÝMÌNA OZUBENÉHO ØEMENE 1. Odstraòte sekací agregát se stroje. 2. Odmontujte kryt pøevodu. 3. Uvolnìte napínací rameno L (obr.8). 4. Uvolnìte upevòovací vruty M pravého lo¾iskového boxu (obr.9). 5. Namontujte nový ozubený øemen. Nový ozubený øemen je nutno namontovat tak, aby no¾e byly navzájem v pravém úhlu (90 ). Viz obr.10. Pøi nesprávném provedení budou no¾e o sebe tlouci a znièí se. 6. Øemen se napne stlaèením napínacího ramene L dopøedu a jeho pøi¹roubováním. 7. Utáhnìte vruty M lo¾iskového boxu. Po namontování ozubeného øemene zkontrolujte, zda je správnì umístìn, tím, ¾e obrátíte agregát a zatoèíte no¾i. Agregát musí být oddìlený od sekaèky. 8. Potom namontujte sekací agregát zpìt na stroj. VÝMÌNA NO Ù Pøi výmìnì no¾ù/ostøí pou¾ijte v¾dy ochranných rukavic, abyste zamezili zranìní poøezáním. Dohlédnìte na to, aby no¾e byly v¾dy ostré. To dává nejlep¹í pracovní výsledek. Zkontrolujte no¾e/ostøí v¾dy po najetí na tvrdý pøedmìt. Je-li sekací systém no¾ù po¹kozený, je nutné defektní díly vymìnit. Pou¾ívejte v¾dy originální náhradní díly. Jiné díly zpùsobí nebezpeèí po¹kození stroje, i kdy¾ se do stroje dají namontovat. Sekací systém se skládá ze dvou nosníkù s no¾i se dvìma vymìnitelnými ostøími Y (obr.11). Pøi výmìnì ostøí je nutno vymìnit obì, abyste zabránili nerovnováze. Namontujte nové no¾e. Utáhnìte øádnì vruty V a W. Utahovací moment: V-9,8 Nm, W-24 Nm. Pøi prudkém najetí na pøeká¾ku se mù¾e stát, ¾e se ostøí vychýlí z polohy. Povolte matku X a vra»te je do pùvodní polohy. Namontujte nový originální vypínací vrut V. Utáhnìte matku X a Z. 5

6 Manufactured by GGP Sweden AB
