1 DESIGN FASÁDNÍCH A NOSNÝCH KONSTRUKCÍ POZEMNÍ STAVITELSTVÍ VII Program přednáškového cyklu: 12 týdnů -2 hod. Přednášet budou: Ing Aleš Marek, další přednášející budou presentováni při konkretizaci obsahu přednášky (viz rozpis přednášek ) Souběžně: zadání seminární práce dle vypsaných témat, konzultace seminárních prací - viz rozpis přednášek Kontakt: Autor prezentace: konzultace přednášejícího ales.marek@aedproject.cz Prof. Ing. Miloslav Pavlík, CSc

2 ESTETICKÉ POŽADAVKY KOMPOZICE PROSTŘEDKY JEJÍ REALIZACE, VÝRAZU FORMA STRUKTURA, TVAR, PROPORCE, ROZMĚRY, TEXTURA, BARVA VLASTNOSTI VZTAHŮ JEDNOTLIVÝCH PRVKŮ KOMPOZICE A MOŽNOSTI JEJICH VÝRAZU SYMETRIE, ASYMETRIE, RYTMUS, GRADACE, AKCENT PROPORCE, MĚŘÍTKO, HARMONIE (DISHARMONIE), NAPĚTÍ (KLID), DYNAMIKA (STATIKA), LABILITA (STABILITA) VÝRAZOVÝ POTENCIONÁL OBVODOVÝCH PLÁŠŤŮ Z HLEDISKA FUNKCE OBJEKTU PŘIZNÁNÍ, UKRYTÍ FUNKCE, NEUTRÁLNÍ VÝRAZ

3 VLIV MATERIÁLU JAKO VÝRAZOVÉHO PROSTŘEDKU KÁMEN, DŘEVO, KERAMIKA (CIHLA), BETON, SKLO, KOV, PLAST, TEXTIL DETAIL KONSTRUKČNÍ, TVAROVÝ, MATERIÁLOVÝ KONSTRUKČNĚ STATICKÉ POŽADAVKY NOSNÉ, SAMONOSNÉ, NENOSNÉ VÝPLŇOVÉ, NENOSNÉ ZAVĚŠENÉ (PŘEDSAZENÉ) ODOLNOST PROTI TVAROVÝM ZMĚNÁM ODOLNOST PROTI MECHANICKÝM NÁRAZŮM

4 SVĚTELNĚ TECHNICKÉ POŽADAVKY PŘIROZENÉ DENNÍ OSVĚTLENÍ ROVNOMĚRNOST DENNÍHO OSVĚTLENÍ ROZLOŽENÍ SVĚTLA A ZASTÍNĚNÍ SOLÁRNÍ KONSTANTA (intenzita slunečního záření na plošnou jednotku, kolmou na směr slunečních paprsků) TEPELNĚ TECHNICKÉ POŽADAVKY ČSN TEPELNÁ OCHRANA BUDOV TEPELNÝ ODPOR STAVEBNÍCH KONSTRUKCÍ (R) m 2 K/W SOUČINITEL PROSTUPU TEPLA (U, dříve k) W /m 2 K U = 1 / R

5

6

7

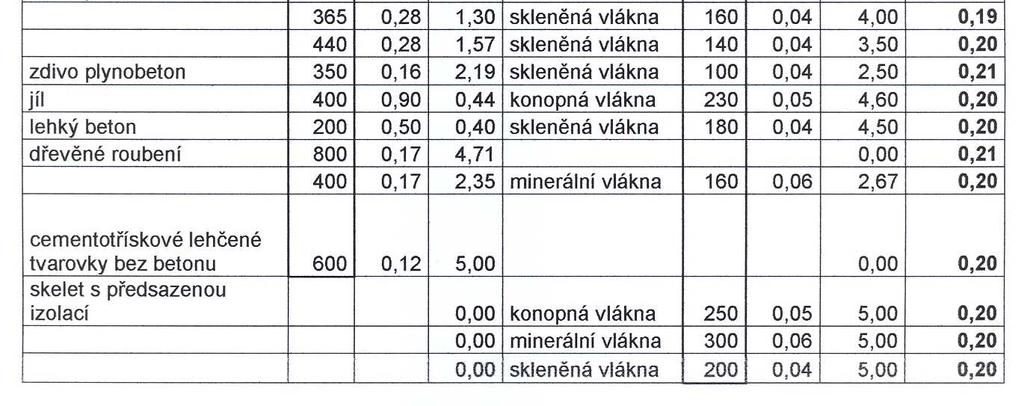

8 Materiály vodivé (tepelné mosty) Materiály nevodivé (izolanty) Koeficient tepelné vodivosti λ

9

10

11

12 VLASTNOSTI JEDNOTLIVÝCH MATERIÁLŮ (SOUČINITEL TEPELNÉ VODIVOSTI, TLOUŠŤKA VRSTVY, POČET VRSTEV) NEJNIŽŠÍ VNITŘNÍ POVRCHOVÁ TEPLOTA (HYGIENICKÉ KRITERIUM) KONDENZACE VODNÍ PÁRY A VYPAŘOVÁNÍ VLHKOSTI ZE STAVEBNÍCH KONSTRUKCÍ TEPELNÉ MOSTY - vytvářené napojováním konstrukčních prvků (ostění, otvorové výplně, předsazené konstrukce apod.) - přerušení tepelného toku v rámci prvku (nosný rastr lehkých obvodových plášťů, okenní, dveřní konstrukce)

13 AKUSTICKÉ POŽADAVKY OCHRANA PROTI VNITŘNÍMU HLUKU OCHRANA PROTI VENKOVNÍMU HLUKU

14 POŽADAVKY NA NEPRŮZVUČNOST OBVODOVÝCH KONSTRUKCÍ (nejvyšší přípustné hodnoty hluku v budovách) AERODYNAMICKÉ POŽADAVKY AERODYNAMIKA URBANISTICKÁ AERODYNAMIKA BUDOV ÚČINEK VĚTRU V OBLASTI STATIKY A DYNAMIKY BUDOV ÚČINEK VĚTRU V OBLAST FYZIKÁLNÍ PROBLEMATIKY (INFILTRACE VZDUCHU VÝPLNĚMI OTVORŮ)

15 POŽADAVKY Z HLEDISKA POŽÁRNÍ BEZPEČNOSTI STAVEB POŽÁRNÍ ODOLNOST (min) HOŘLAVOST MATERIÁLŮ (stupeň hořlavosti) -nehořlavé, -nesnadno hořlavé, -hořlavé: -těžko hořlavé, -středně hořlavé, -lehce hořlavé OBVODOVÁ STĚNA BRÁNÍ ŠÍŘENÍ POŽÁRU: - mimo požární úsek na druhou stavbu -na jiný požární úsek v rámci jedné stavby POŽÁRNÍ PÁSY - lehké obvodové pláště!!!

16 HODNOCENÍ FASÁDNÍCH FONSTRUKCÍ Z HLEDISKA UDRŽITELNÉHO ROZVOJE UDRŽITELNÝ ROZVOJ STAVĚNÍ prudký rozvoj stavění = vyčerpávání neobnovitelných zdrojů surovin, produkce nadměrného množství odpadu a škodlivin progresivní nárůst obyvatel a nedostatečná produkce potravin šedesátá léta 20.století vznik Římského klubu vstup ČR do EU -jedno z rozhodujících kritérií: otázky udržitelného rozvoje Negativní vliv techniky na životní prostředí: vyčerpávání neobnovitelných zdrojů vyčerpávání obnovitelných zdrojů rychlejší než regenerace znečištění a zamoření škodlivými emisemi (CO2, SO2, NOx aj.) znečištění a zamoření odpady (komunálními i průmyslovými) přímé negativní působení techniky (hluk, otřesy, tep. energie)

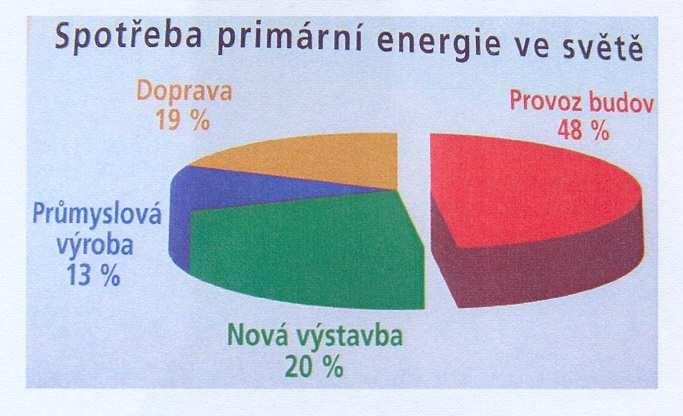

17 ZÁKLADNÍ DEFINICE TRVALE UDRŽITELNÉHO ROZVOJE ZPRÁVA OSN Z ROKU 1987 BRUNDTLAND REPORT: Trvale udržitelný rozvoj je rozvoj, který uspokojuje potřeby současné generace, aniž by ohrožoval možnost dalších generací uspokojit jejich vlastní potřeby. hlavní okruhy globálních problémů jsou shrnuty v dokumentu Agenda 21 (konference OSN v Rio de Janeiro, 1992) stavebnictví jako klíčová oblast, budovy v EU 40% veškeré energie, zodpovědnost za 30% emisí CO2, vytvářejí 40% všech odpadů, za 15let nárůst spotřeby vody o 35% Tradiční přístup při navrhování novostaveb a regeneraci (kritéria): kvalita (úroveň) architektonického a technického řešení ekonomická náročnost časová náročnost

18 Základní úrovně politických a ekonomických intervencí národní úroveň forma systémových změn regionální / urbanistická úroveň příprava a implementace směrnic (týkajících se infrastruktury, územního plánování, hospodaření s vodou, architektury, zásobování energií, hospodaření se zdroji) stavební úroveň organizace a struktura stavebních činností, použití materiálů, výrobků, bezpečnost, využití energie Udržitelná budova logický výsledek kvalitního stavění (bezpečná, zdravá, pohodlná, trvanlivá, efektně využívající zdroje, adaptabilní, estetická) Udržitelná výstavba není nová metoda provedení, ale způsob myšlení a zohledňování důsledků veškerých rozhodnutí spojených s výstavbou (technika a know-how existují)

19

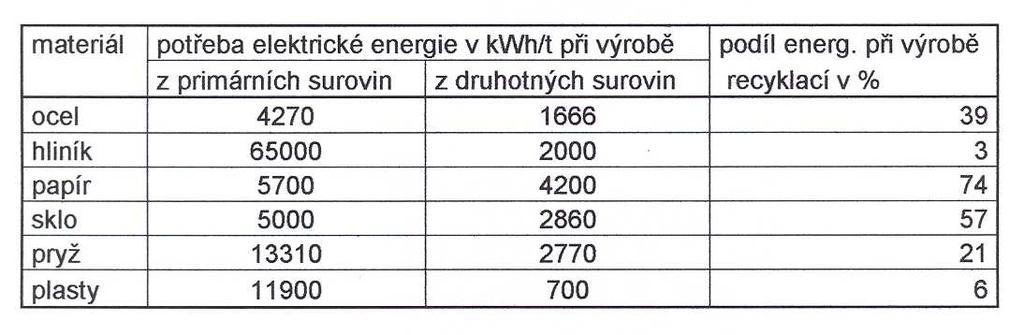

20

21

22 SYSTÉMOVÉ ČLENĚNÍ OBJEKTŮ - NOSNÉ KONSTRUKCE - KOMPLETAČNÍ KONSTRUKCE VNĚJŠÍ A VNITŘNÍ - KONSTRUKCE TECHNICKÉHO ZAŘÍZENÍ BUDOV - KONSTRUKCE INTERIÉROVÉHO A EXTERIÉROVÉHO VYBAVENÍ FASÁDNÍ KONSTRUKCE HISTORIE VÝVOJE OBYDLÍ KRUHOVÉHO PŮDORYSU Z MLADŠÍ DOBY KAMENNÉ (KOSTI, KŮŽE, VĚTVE LISTÍ) MONGOLSKÁ JURTA PŘENOSNÝ STAN KOČOVNÍKŮ ESKYMÁCKÉ IGLŮ BROCH KAMENNÁ OPEVNĚNÁ OSADA Z DOBY KAMENNÉ (MOUSA SHETLANDY) CIHELNÉ KONSTRUKCE (SYRIE 3000 P.N.L.) KAMENNÉ STAVBY V EGYPTĚ, KVÁDRY O HMOTNOSTI AŽ 200 TUN

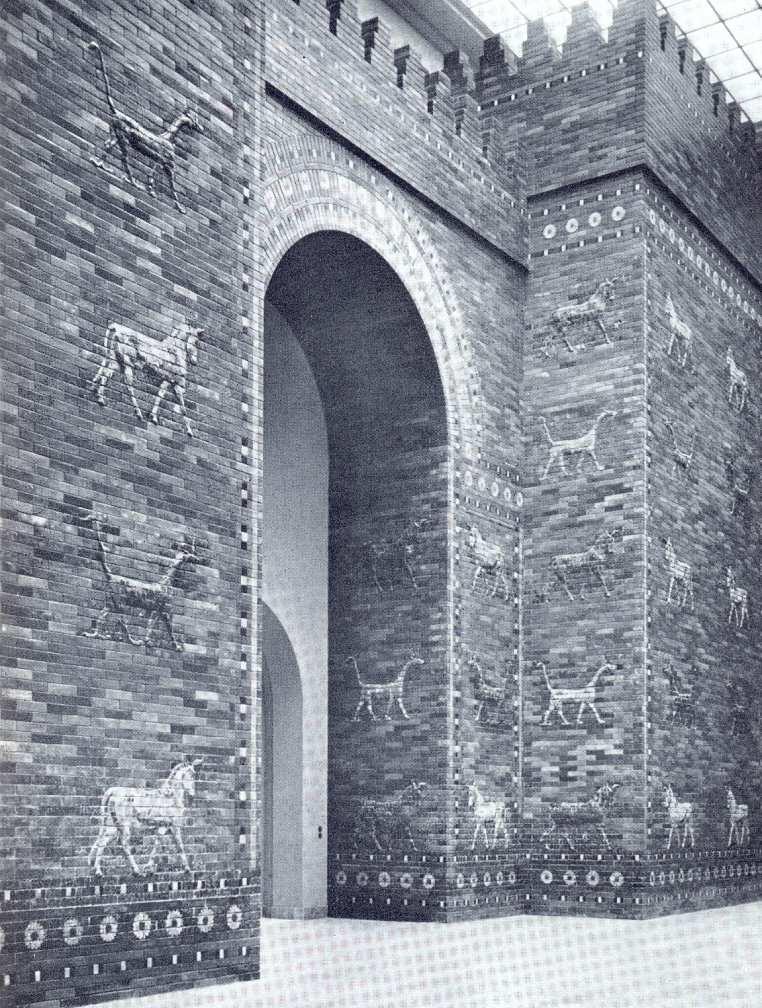

23 vliv řemeslné dovednosti vliv vývoje mat. technické základny

24 vliv technologie zhotovení nosné k-ce

25 vliv architektonického slohu (Gaudí)

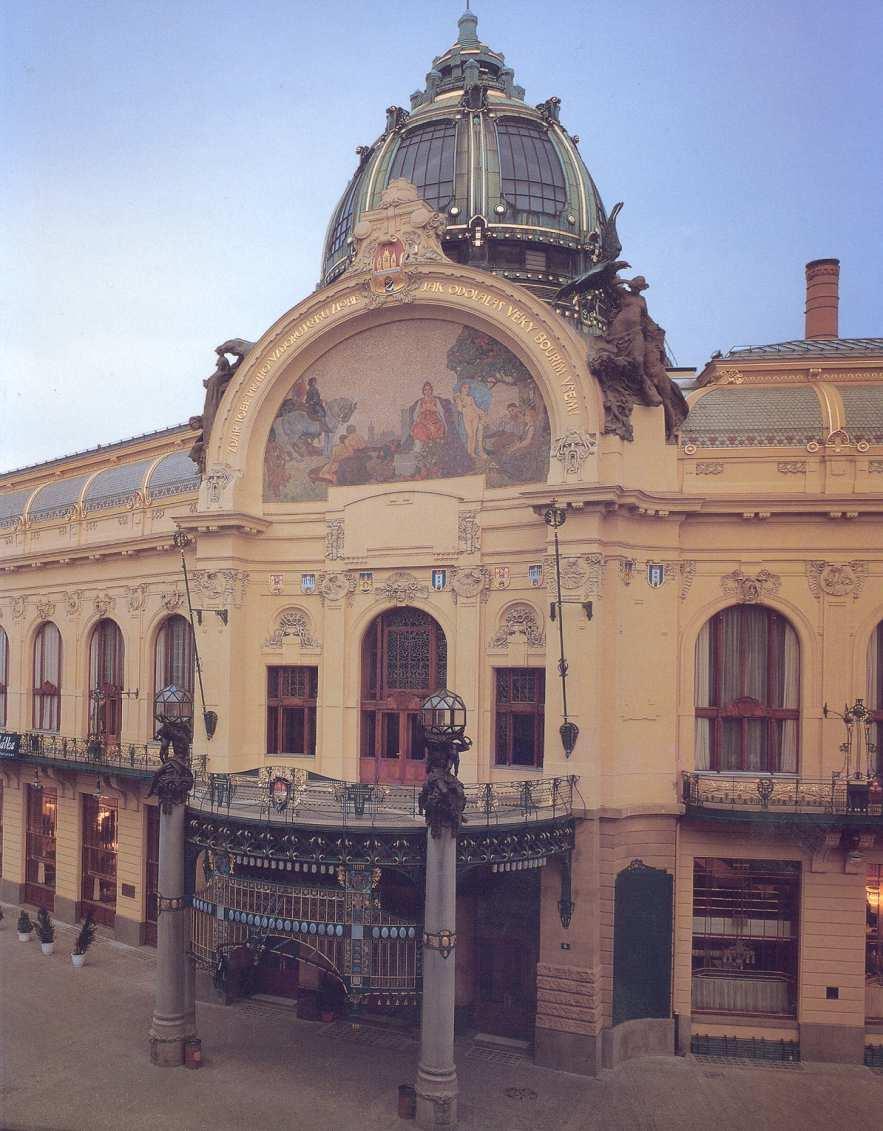

26 místní odlišnost česká secese (Polívka)

27 kubismus (Chochol) rondokubismus palác Adria

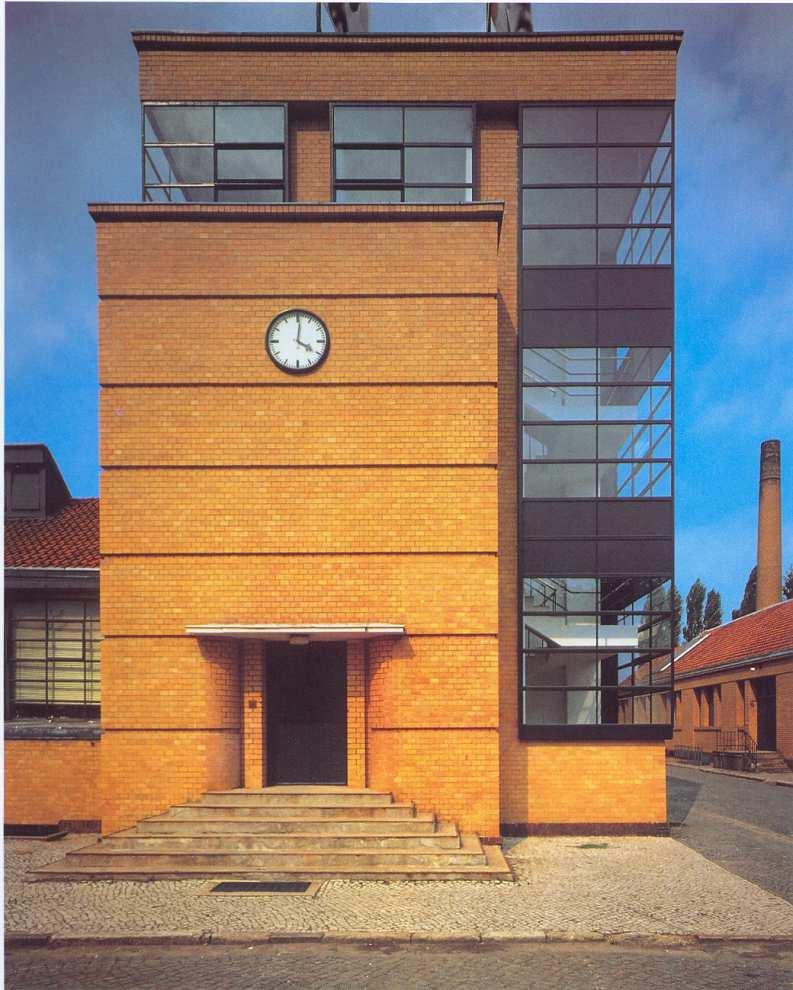

28 konstruktivismus - důraz na funkčnost, prosklení, světlo (W. Gropius, Mies van der Rohe)

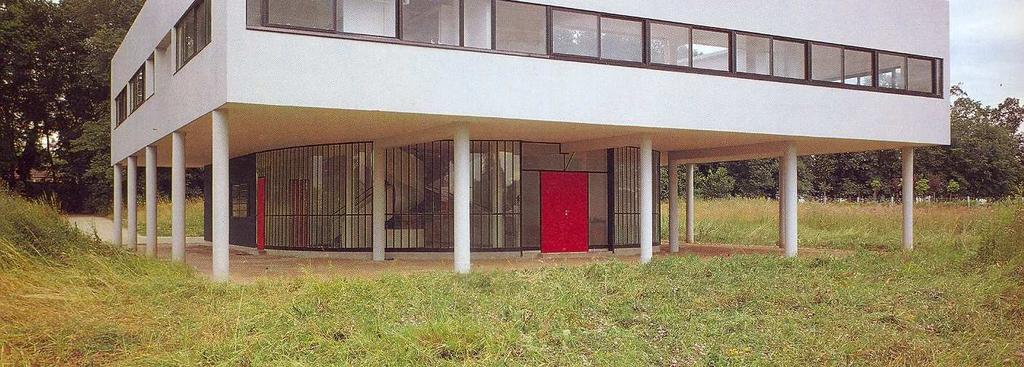

29 Le Corbusier vila Savoye v Poissy

30 Ritveld - Utrecht Holandsko

31 F. L. Wright USA

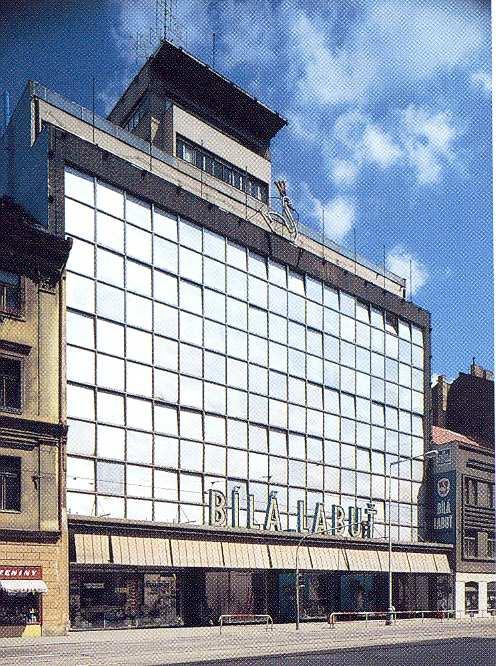

32 Cubr, Hrubý - Bílá Labuť

33 socialistický realismus - Poruba (Prager)

34 Ústav makromolekulární chemie Praha AV ČR (Prager) - závěsová stěna

35 Le Corbusiér Notre Damm Ronschamp

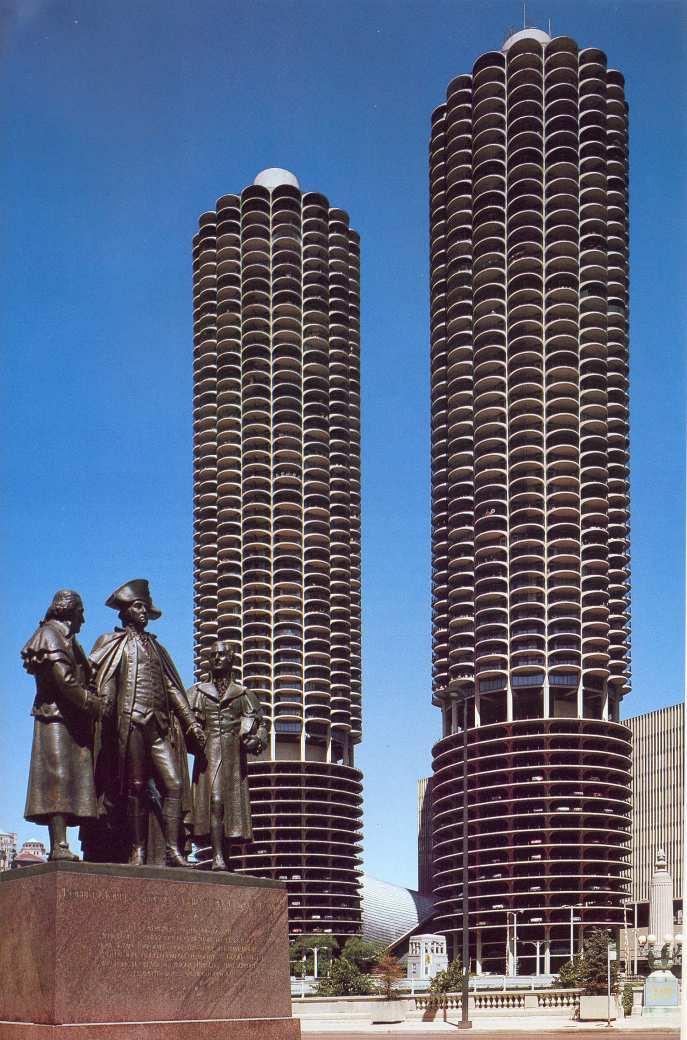

36 Marina City Chicago Lever House ocel + sklo

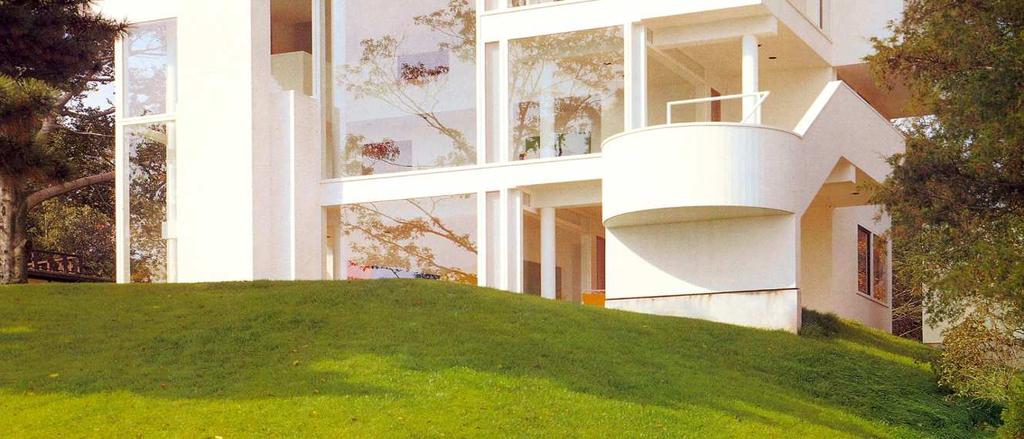

37

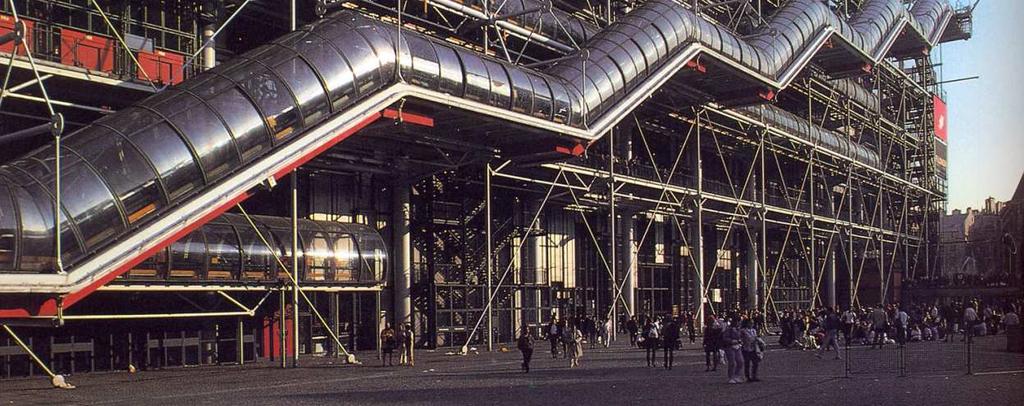

38 HIGHT TECH (Foster Londýn) (Rogers + Piano) Paříž

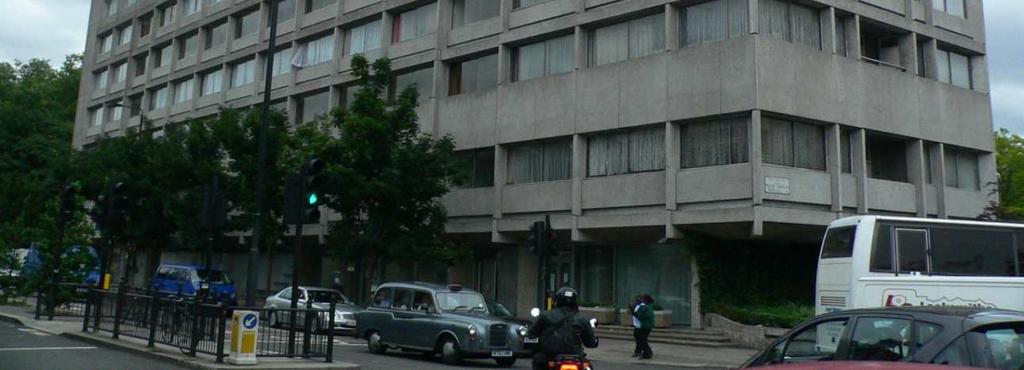

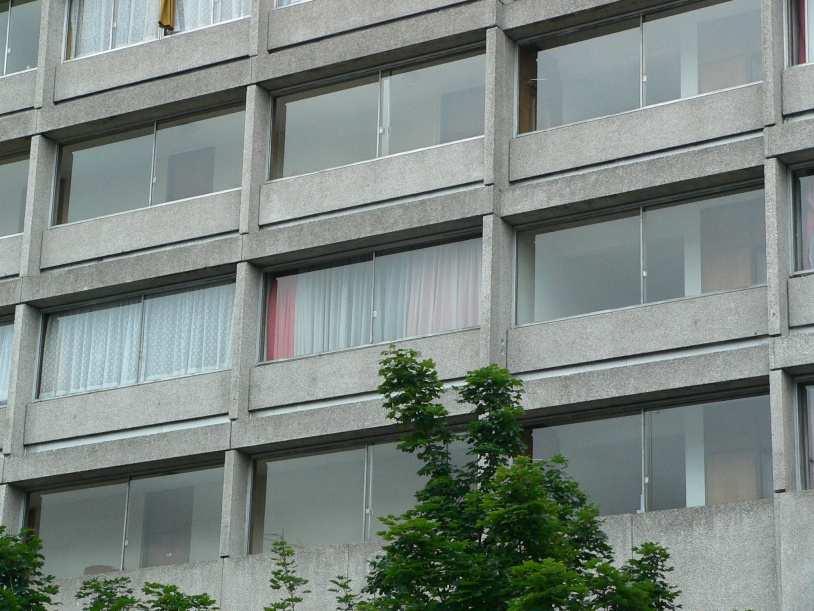

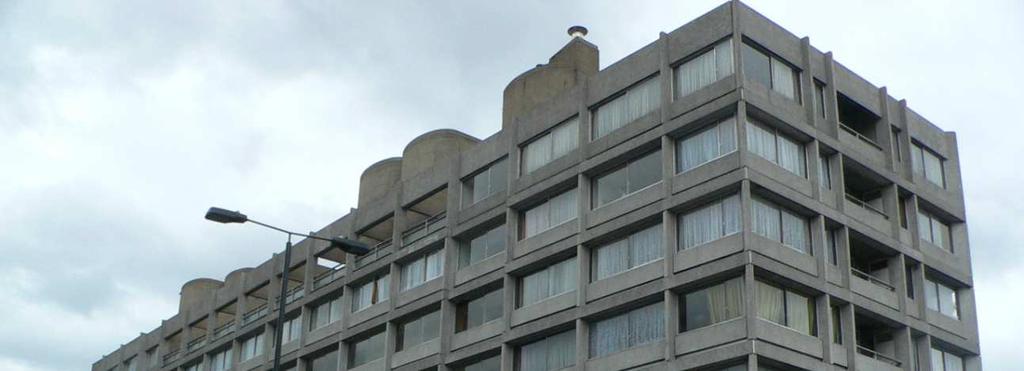

39 Československá ambasáda v Londýně (Jan Bočan)

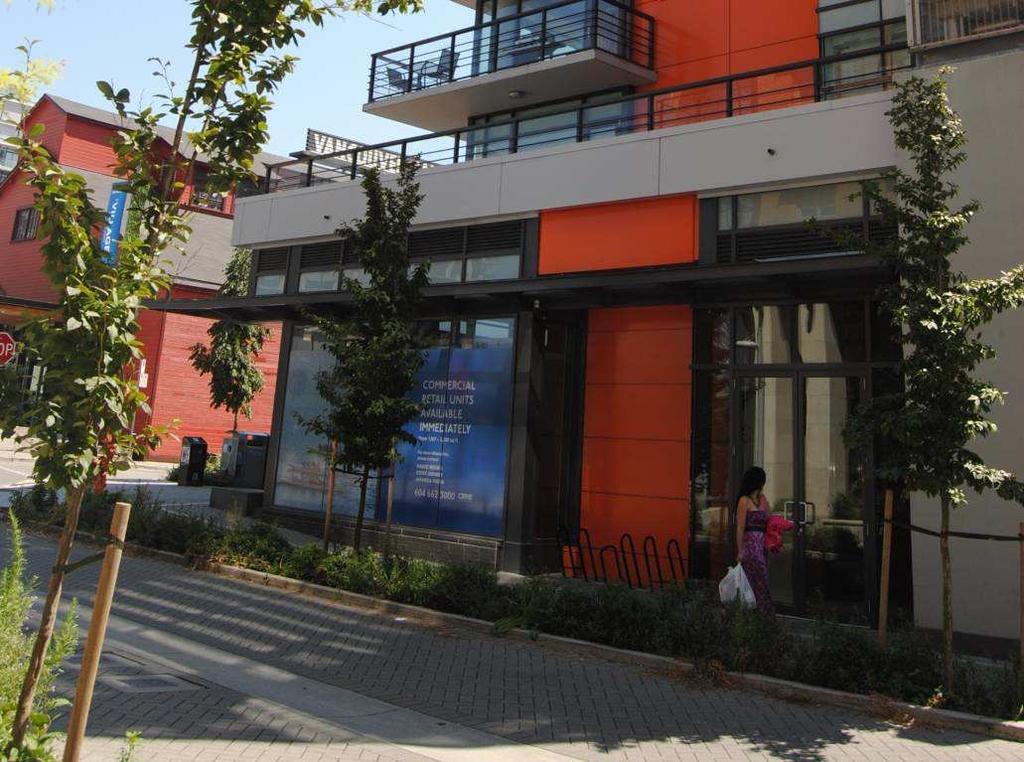

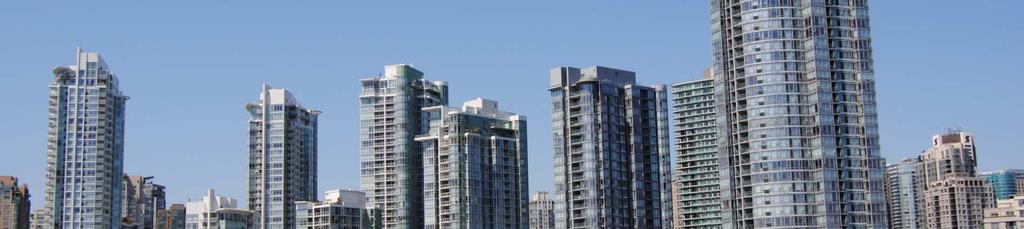

40 VANCOUVER - VĚŽOVÉ BYTOVÉ DOMY - YALETOWN

41

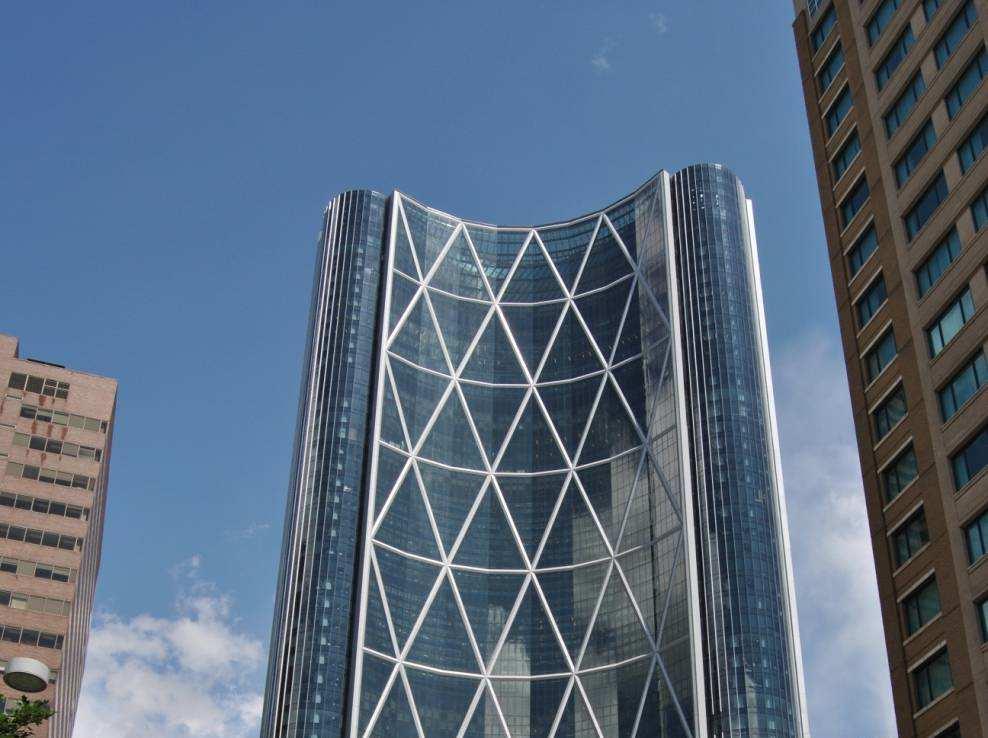

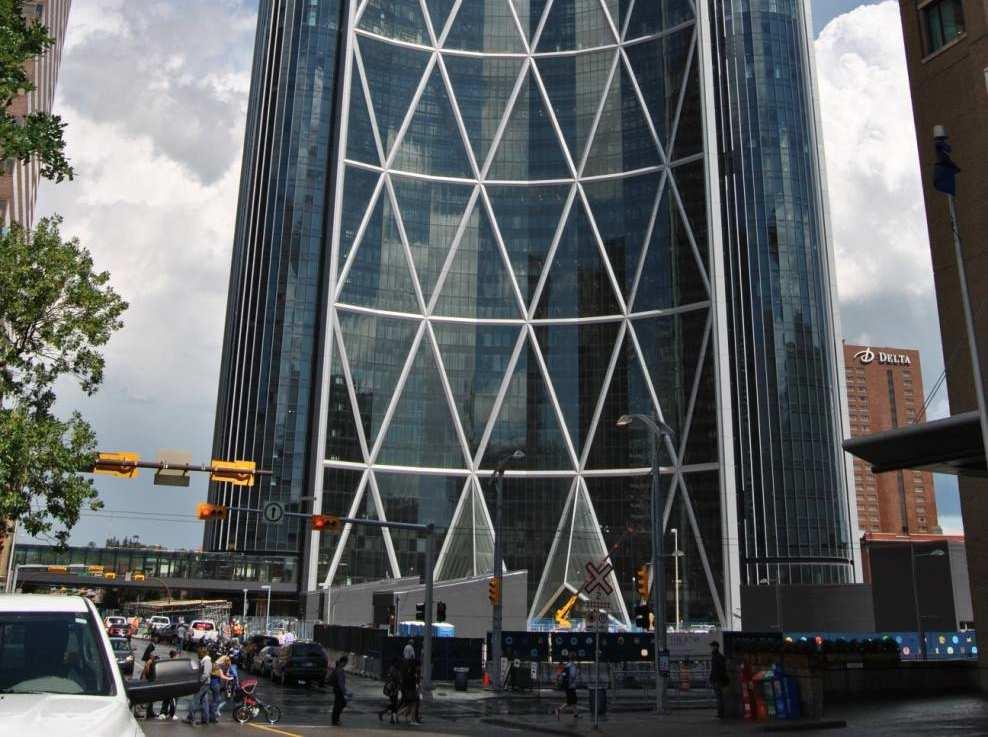

42 BOW CALGARY FOSTER -KANADA

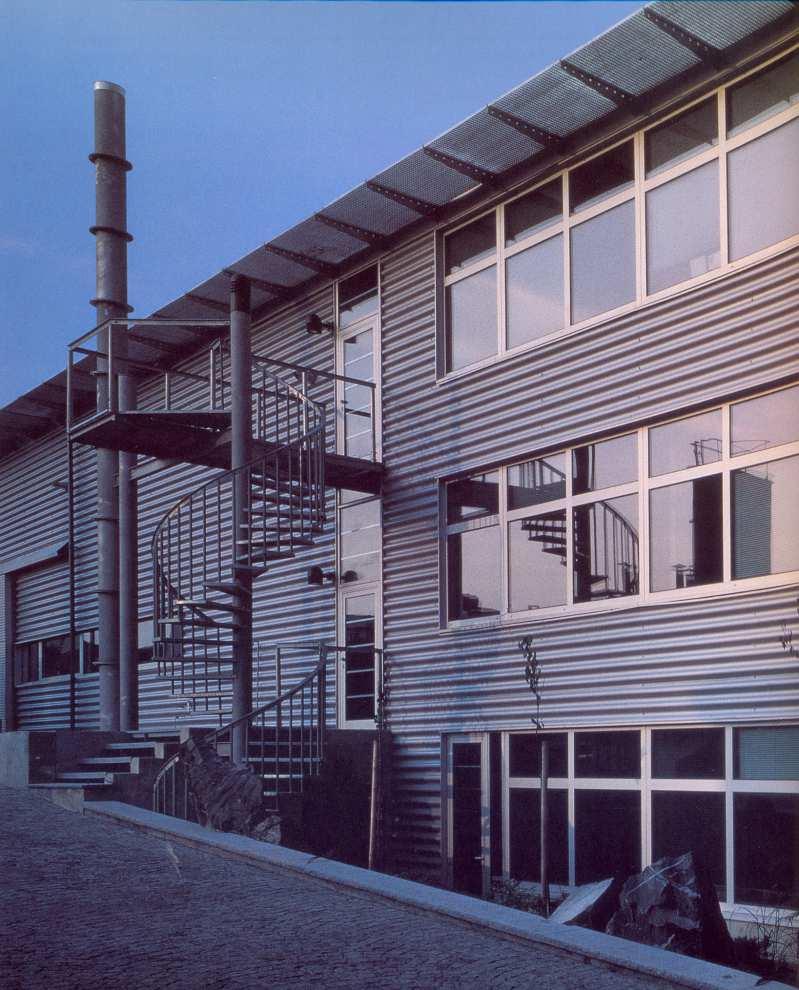

43

44

45 VANCOUVER - SCIENCE WORLD

46 ADMINISTRATIVNÍ BUDOVA ING TANČÍCÍ DŮM (GEHRY - MILUNIČ)

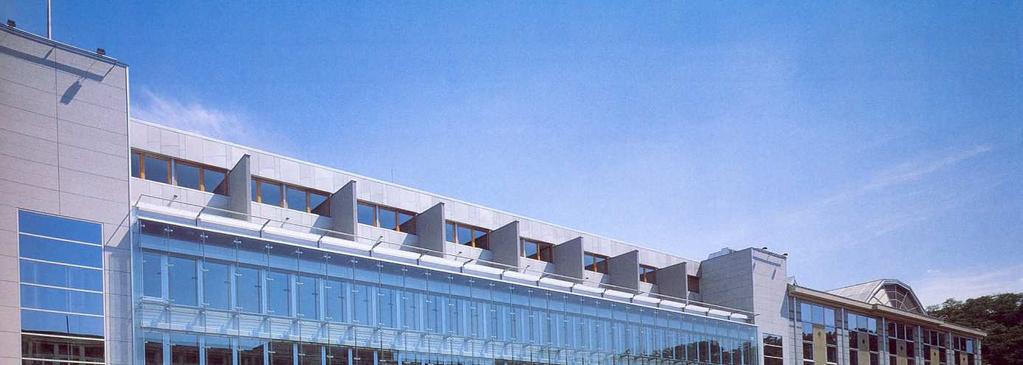

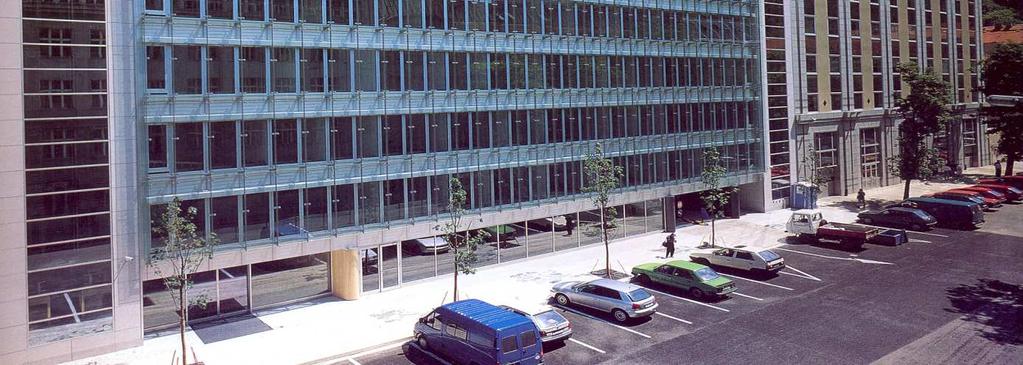

47 Corso Karlín Ricardo Bofill

48

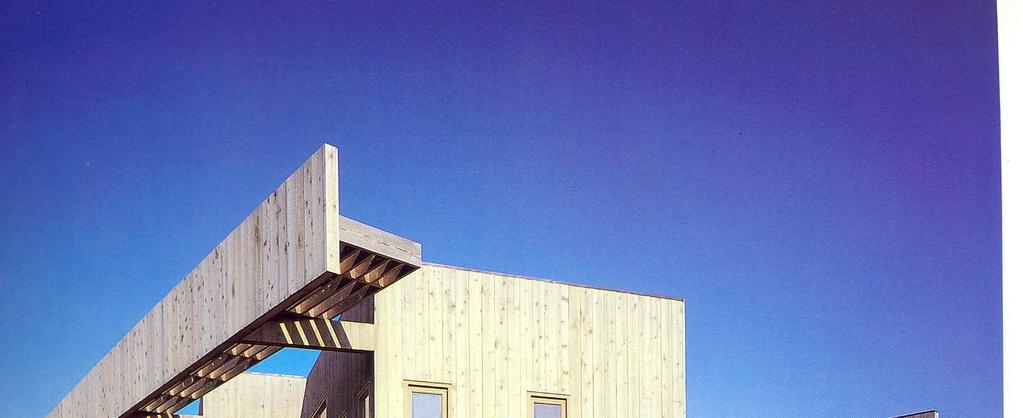

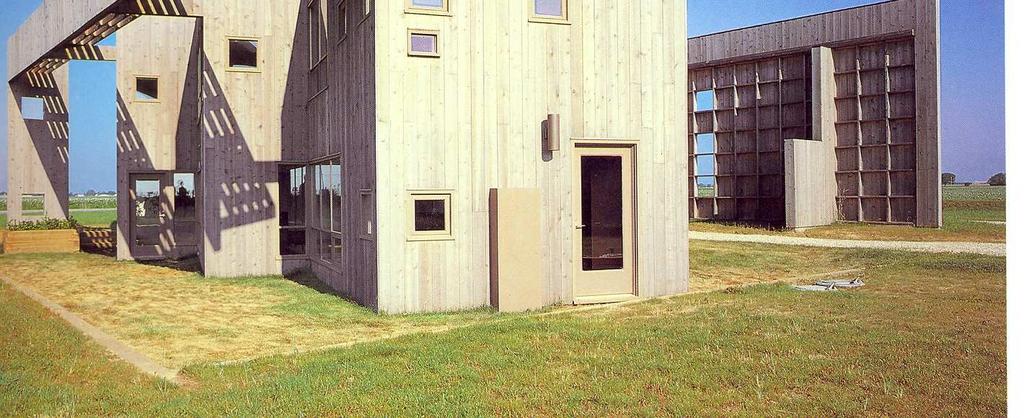

49

50 FOSTER - LONDÝN

51

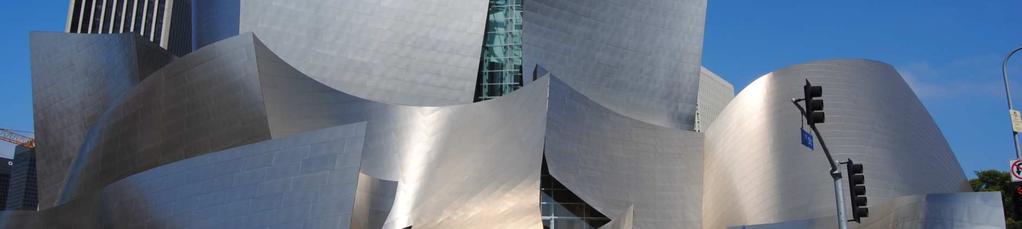

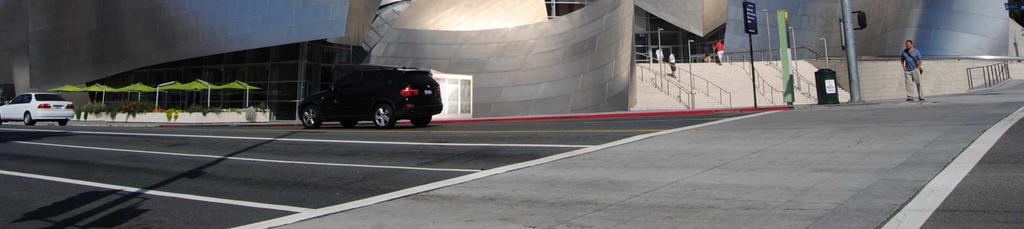

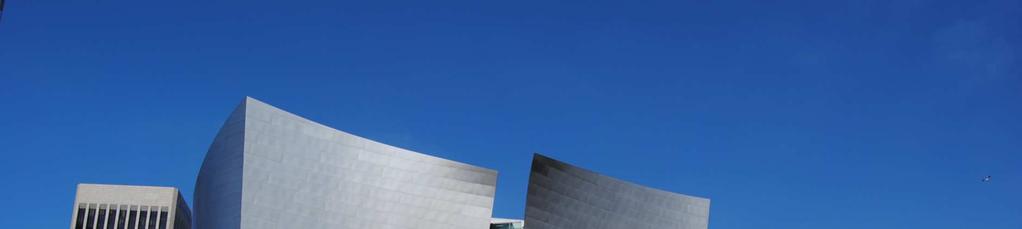

52 LOS ANGELES -F. O. GEHRY WALT DISNEY CONCERT HALL

53 CALGARY - OLYMPIJSKÁ VÍCEÚČELOVÁ HALA

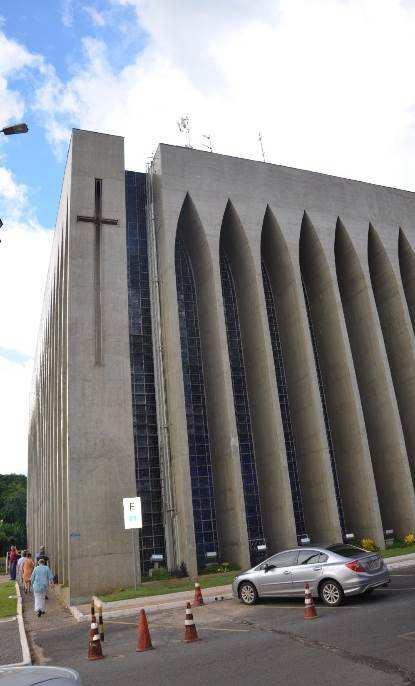

54 SELESIÁNKÝ DOM BOSCO (1963) ARCH. CARLOS ALBERTO NAVES

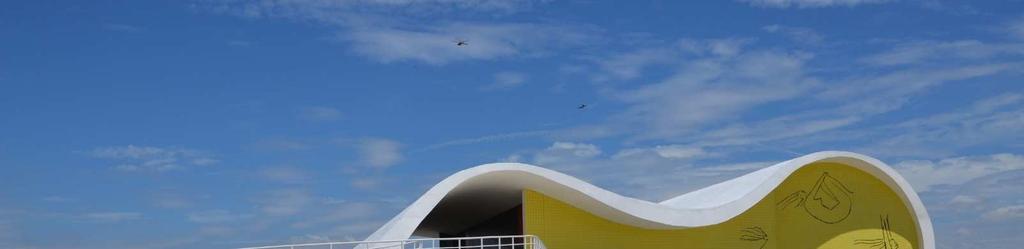

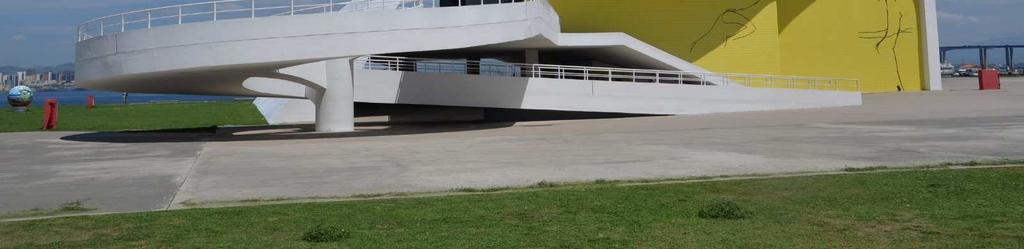

55 NITERÓI LIDOVÉ DIVADLO (OSCAR NIEMEYER) NITERÓI - MUZEUM SOUČASNÉHO UMĚNÍ (1991 OSCAR NIEMEYER)

56 NÁRODNÍ KONGRES (1959) O. NIEMEYER -BRASÍLIA MEROPOLITNÍ KATEDRÁLA SE ZVONICÍ -O. NIEMEYER BRASÍLIA

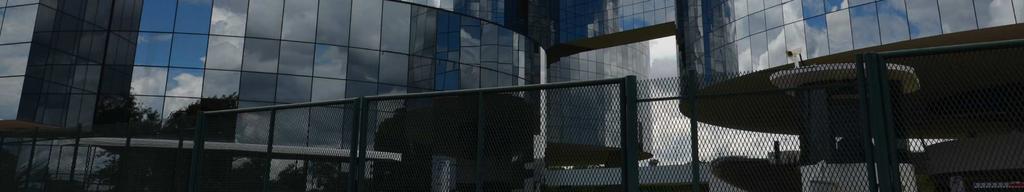

57 OSCAR NIEMEYER - ÚŘAD NEJVYŠŠÍHO STÁTNÍHO ZASTUPITELSTVÍ (2002)
