WinCC/Event Notifier. WinCC V7.0 SP3 Option WinCC/Event Notifier. Informa ní stupn. Výrobní editel. Vedoucí závodu.

Transkript

1 WinCC V7.0 SP3 Option WinCC/Event Notifier Informa ní stupn Výrobní editel Vedoucí závodu Obsluha na míst Siemens AG All Rights Reserved.

2 Základní princip WinCC (SCADA) Internet Kvitace Pokud není žádný operátor p ed obrazovkou WinCC, tak není žádná reakce! ešení: Není omezen po et úrovní zodpov dných osob. Option WinCC/Event Notifier Textové hlášení (Alarm) 1. úrove zodpov dných osob Není p ítomen Není p ítomen 2. úrove zodp. osob Bit = 1 Je p ítomen Kvitace Operátor Kvitace Page PLC Event Událost (nap. p ekro ení spot eby energií) Reakce Na odstran ní problému Siemens AG All Rights Reserved. Industry Sector

3 Využití Varianta 1 Zaslání zprávy pracovník m údržby i p ípad havárie. Nutnost údržby Odchylka ve spot eb energií Teplotní odchylka Výrobní odchylky Stroj1 Stroj2 Stroj3 StrojA Sklad Stroj1 Stroj2 Stroj3 Havárie zaslaná do SCADA systému zp sobí automatickou notifikaci. USP: One Control, one Engineering and one bus for safety integrated automation Rychlá reakce pracovník údržby zkrátí dobu odstávky. Strana

4 Využití Varianta 2: 1. Vedoucí závodu (zasílání d ležitých zpráv) 2. Management (zprávy o výrobních ukazatelích) manager Online p ístup p es WinCC/WebNavigator nebo WinCC/DataMonitor Problémy s kvalitou Výrobní KPIs (po et kus, kvalita) Konec sm ny Výrobní KPIs (po et kus, kvalita ) Online p ístup na d ležité výrobní ukazatele. Strana

5 Postupné p edávání informací Strategie 1. Potvrzení informace (nap. havárie) p ímo pracovníkem na velínu 2. Pokud to nikdo nepotvrdí b hem asu t1 p edání osob /skupin osob z 1. úrovn zodpov dných osob. Pokud nejmén jedna z t chto osob potvrdí informaci b hem asu t2 alarm je potvrzen (všichni lenové 1. úrovn zodpov dných osob jsou o tom informováni) 3. Žádné potvrzení od len 1. úrovn zodpov dných osob b hem asu t2 p edání informace osob /skupin osob z 2. úrovn zodpov dných osob. 4. P i výrobní pauze (v noci, o víkendu) okamžitén p edání informace osob /skupin osob z 2. úrovn zodpov dných osob. Strana

6 Postupné p edávání informací Pracovník velínu nepotvrdí informaci 2. úrove zodpov dných osob 1. úrove zodpov dných osob t 2 Nikdo nepotvrdil na úrovni 1. Místní pracovník na velínu t 1 Pauza ve výrob as Ranní sm na (6 a.m. - 2 p.m.) Odpolední sm na (2 p.m p.m.) Víkend Strana

7 Postupné p edávání informací Osoba z 1. úrovn zodpov dných osob nepotvrdí informaci 2. úrove zodpov dných osob 1. úrove zodpov dných osob t 2 Nikdo nepotvrdil na úrovni 1. Místní pracovník na velínu t 1 Pauza ve výrob time Ranní sm na (6 a.m. - 2 p.m.) Odpolední sm na (2 p.m p.m.) Víkend Strana

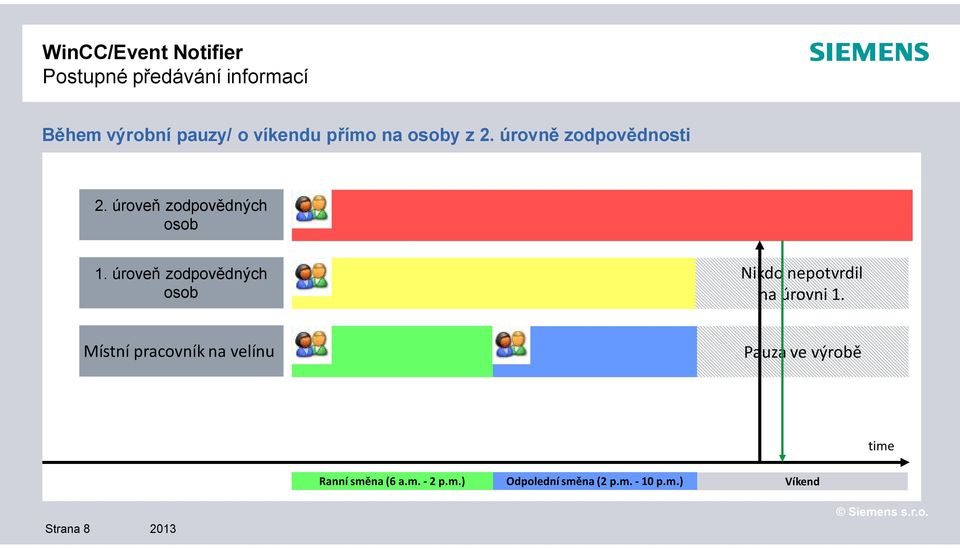

8 Postupné p edávání informací B hem výrobní pauzy/ o víkendu p ímo na osoby z 2. úrovn zodpov dnosti 2. úrove zodpov dných osob 1. úrove zodpov dných osob Nikdo nepotvrdil na úrovni 1. Místní pracovník na velínu Pauza ve výrob time Ranní sm na (6 a.m. - 2 p.m.) Odpolední sm na (2 p.m p.m.) Víkend Strana

9 Konfigurace Siemens AG All Rights Reserved.

10 Nastavení Mail serveru 1. Nastavení Mail Serveru 1 pro komunikaci 2 1 mail-server (více server je možné) Strana Test p ístupu Port pro zasílání . Port pro p íjem .

11 Nastavení Mail serveru 2. Nastavení kdo dostane 1 Výb r kontakt z WinCC user administratoru Vytvo ení skupin uživatel Zadání adresy Test spojení mail-serveru Strana

12 Nastavení Mail serveru 2. Nastavení kdo dostane Vytvo ení skupin uživatel pro p enos zpráv a p etažení uživatel Uživatelé z WinCC User Administration Strana

13 Nastavení Mail serveru 2. Nastavení kdo dostane uživatele Mail server Strana

14 Konfigurace notifications (zprávy) 3. Konfigurace notification (zprávy) Strana

15 Konfigurace notifications (zprávy) 3. Konfigurace notification (zprávy) a) Výb r alarm Jméno notifikation 1 1 Definice, kdy p íchozí alarm vyvolá notifikaci Strana

16 Konfigurace notifications (zprávy) 3. Konfigurace notification (zprávy) b) Výb r alarm blok 1 Výb r alarm blok, které lze poslat 1 2 Definice u (co se pošle) : - subject - text u - Subject kvitace 2 Strana Statický text Dynamický text hlášení p etažený z blok hlášení 3 Voliteln : Definition of user authentification Subject u, který p ijde jako potvrzení (kvitace uživatele)

17 Konfigurace notifications (zprávy) 4. Nastavení, kdy je notification aktivní (sm ny) V projektování i v RT Strana

18 Konfigurace notifications (zprávy) 4. Nastavení, kdy je notification aktivní (sm ny) Jméno nastavení pro notifications Kdy je to platné Definice uživatel nebo skupin, kte í mají být informováni Úrovn zodpov dných osob 4 5 Jak dlouho se eká na kvitaci, než se pošle(escalation) Notifications, kterých se toto nastavení týká Strana

19 Obrazovka 5. Konfigurace WinCC obrazovky Vytvo ení nové WinCC obrazovky nebo otev ení obrazovky existující. 2 Vložení WinCC_Calendar (.NET Controls) pomocí Drag & Drop Strana

20 Pomocí WebNavigatoru a Data Monitoru lze vzdálen identifikovat problém Strana

21 Obchodní informace Single station / WinCC Server WinCC/Event Notifier Order number 6AV6372-1DD07-3AX0 Konfigurace podporován Samostatná stanice Client / Server systém Redundantní systém WebNavigator systém Strana

22 Obchodní informace Samostatná stanice: WinCC single station + Event Notifier Produkt po et PLC PROFIBUS WinCC/Event Notifier 1 PROFINET process Strana

23 Obchodní informace Client/Server systém: WinCC Client WinCC Server + Event Notifier Product po et PROFIBUS process PLC WinCC/Event Notifier (server) 1 PROFINET WinCC/Event Notifier (redundant server) 1 Strana
