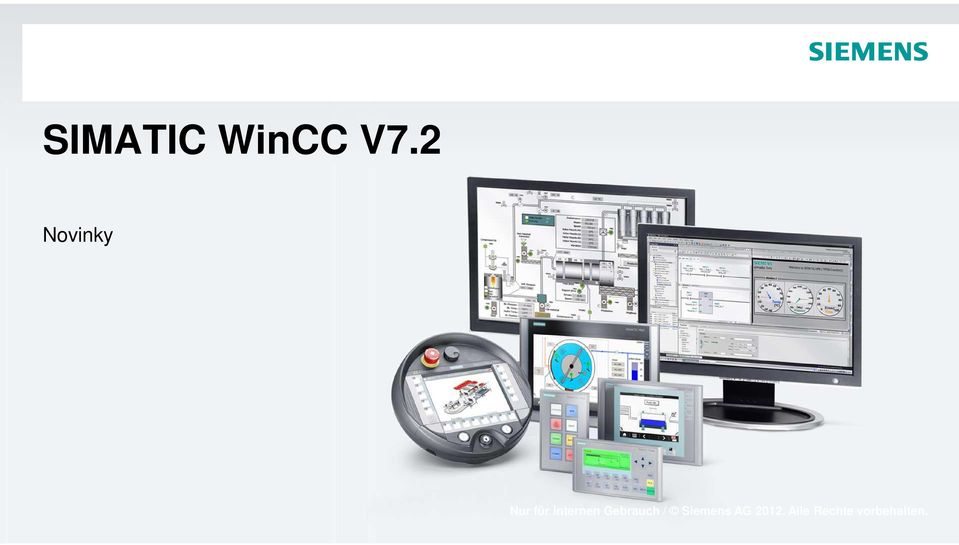

SIMATIC WinCC V7.2. Novinky. Nur für internen Gebrauch / Siemens AG Alle Rechte vorbehalten.

Rozměr: px

Začít zobrazení ze stránky:

Matěj Kopecký
před 7 lety
Počet zobrazení:

2 Podporované operační systémy: Windows XP Professional Windows 7 32-Bit a 64-Bit (Business /Enterprise / Ultimate) Windows Server Bit a 64-Bit Windows Server 2008 R2 SP1 64-Bit Windows Embedded Standard ( Bundles ve spojení s IPC se připravují) Nové 2005 > > 2008 rychlejší Archivní systém je založen na Microsoft SQL Server 2008 R2 SP1 (32 Bit) Internet Explorer veze 9 je podporován pro webové optiony Strana 2

Bundles ve spojení s IPC se připravují) Nové 2005 > 2008 2005 -> 2008 rychlejší Archivní systém je založen

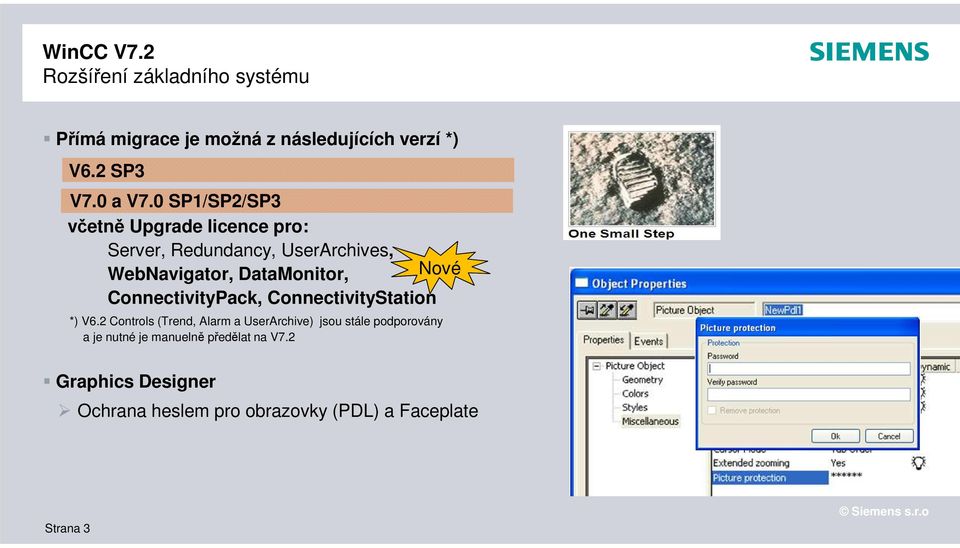

3 Rozšíření základního systému Přímá migrace je možná z následujících verzí *) V6.2 SP3 V7.0 a V7.0 SP1/SP2/SP3 včetně Upgrade licence pro: Server, Redundancy, UserArchives, WebNavigator, DataMonitor, Nové ConnectivityPack, ConnectivityStation *) V6.2 Controls (Trend, Alarm a UserArchive) jsou stále podporovány a je nutné je manuelně předělat na V7.2 Graphics Designer Ochrana heslem pro obrazovky (PDL) a Faceplate Strana 3

Nové ConnectivityPack, ConnectivityStation *) V6.

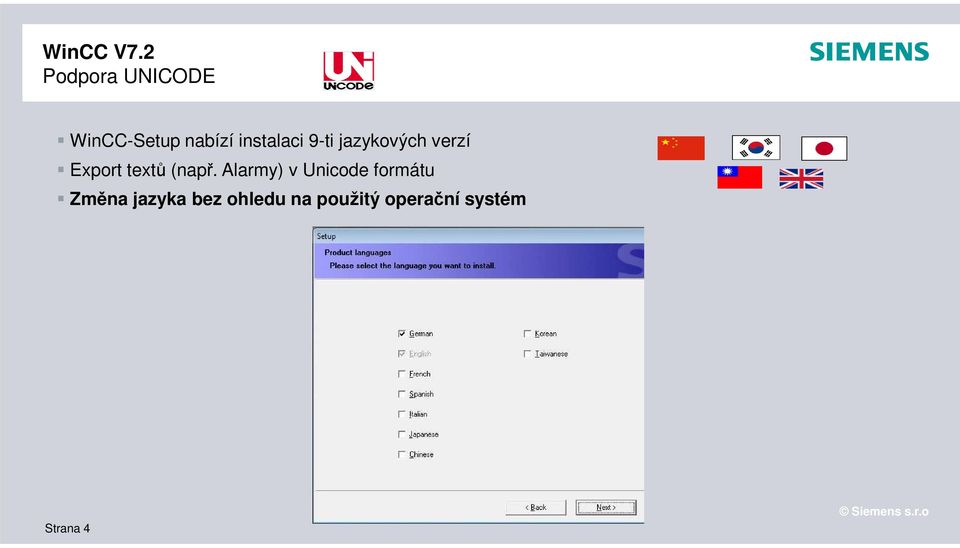

4 Podpora UNICODE WinCC-Setup nabízí instalaci 9-ti jazykových verzí Export textů (např. Alarmy) v Unicode formátu Změna jazyka bez ohledu na použitý operační systém Strana 4

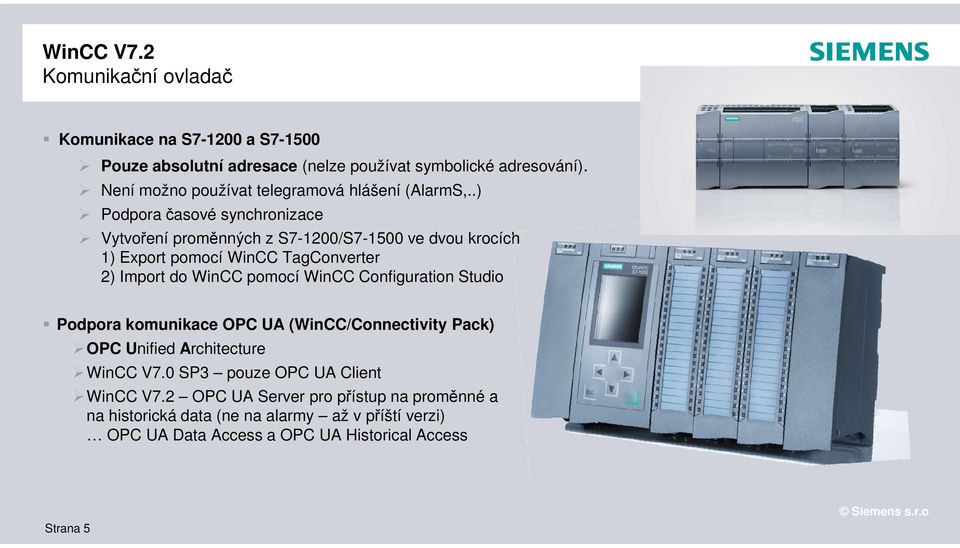

5 Komunikační ovladač Komunikace na S a S Pouze absolutní adresace (nelze používat symbolické adresování). Není možno používat telegramová hlášení (AlarmS,..) Podpora časové synchronizace Vytvoření proměnných z S7-1200/S ve dvou krocích 1) Export pomocí WinCC TagConverter 2) Import do WinCC pomocí WinCC Configuration Studio Podpora komunikace OPC UA (WinCC/Connectivity Pack) OPC Unified Architecture WinCC V7.0 SP3 pouze OPC UA Client WinCC V7.2 OPC UA Server pro přístup na proměnné a na historická data (ne na alarmy až v příští verzi) OPC UA Data Access a OPC UA Historical Access Strana 5

.) Podpora časové synchronizace Vytvoření proměnných z S7-1200/S7-1500 ve dvou krocích 1) Export pomocí WinCC TagConverter 2) Import do WinCC pomocí

6 Rozšíření základního systému Nový, integrovaný tool WinCC Configuration Studio Možnosti podobné Microsoft Excelu hledání & náhrada, filtry, kopírování & vkládání (i mezi projekty nebo jinými aplikacemi) Jednoduché zpracování proměnných (Tags) a strukturovaných proměnných (mohu měnit strukturu aniž bych musel vymazat již vytvořené proměnné) Známé editory (nástroje) jsou nadále k dispozici Zde je přímo vidět hodnota proměnné, quailty kód, datum změny. Aktualizace každé 2s. WinCC Configuration Studio: Další funkce lze očekávat v následujících verzích WinCC. Strana 6

měnit strukturu aniž bych musel vymazat již vytvořené proměnné) Známé editory (nástroje) jsou nadále k dispozici Zde je přímo vidět hodnota

7 Rozšíření archivního systému Nové cykly pro kompresní archivy: týdně, měsíčně a ročně Ruční změna hodnoty v archivu hodnotu změnit, novou hodnotu vložit V databázi je ruční zásah označen jako manuelle Eingabe Přijde hlášení o ručním zásahu do databáze (stará/nová hodnota, uživatel, datum a čas) Nový výpočet kompresního archivu Nový typ výpočtu archivní proměnné: Difference (měřič spotřeby) Strana 7

manuelle Eingabe Přijde hlášení o ručním zásahu do databáze (stará/nová hodnota, uživatel, datum a

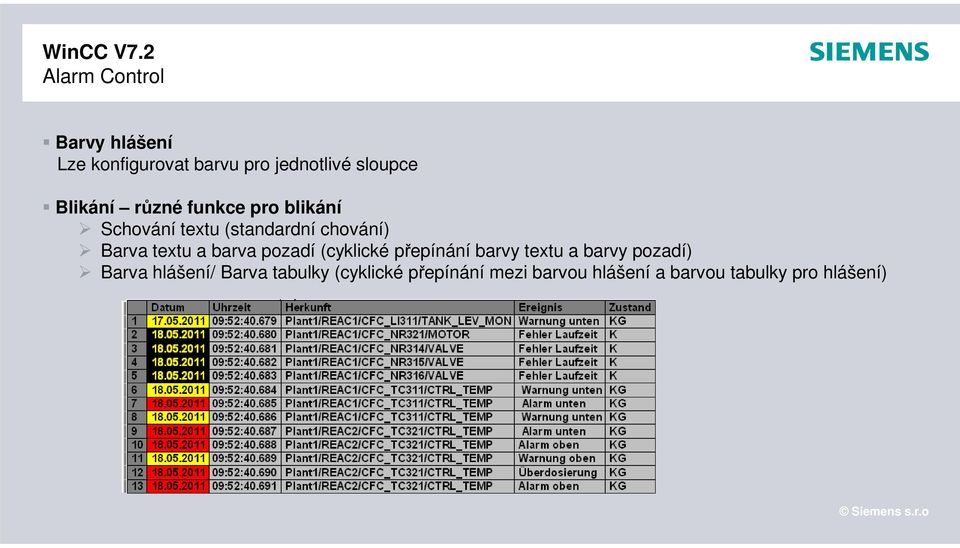

8 Alarm Control Barvy hlášení Lze konfigurovat barvu pro jednotlivé sloupce Blikání různé funkce pro blikání Schování textu (standardní chování) Barva textu a barva pozadí (cyklické přepínání barvy textu a barvy pozadí) Barva hlášení/ Barva tabulky (cyklické přepínání mezi barvou hlášení a barvou tabulky pro hlášení) Strana 8

pozadí (cyklické přepínání barvy textu a barvy pozadí) Barva hlášení/ Barva

9 Optiony WinCC/Server rozšíření až na 18 redundantních serverů WinCC/WebNavigator nové licence pro 1, 5, 100, 150 klientů nové Powerpacky 1/3, 3/5 50/100,100/150 podpora Unicode Strana 9

10 Nové optiony pro archivaci, reporty a analýzu Dlouhodobá archivace pomocí SIMATIC Process Historian 2013 SIMATIC Information Server 2013 Strana 10

11 Vícedotykové ovládání Zoom pomocí dvou prstů např: zoom obsahu obrazovky Panning pohyb s obrazovkou uvnitř okna Fliks výměna obrazovek 2-ruční ovládání (zmáčnout jedno tlačítko a druhým měnit žádanou hodnotu) Strana 11

uvnitř okna Fliks výměna obrazovek 2-ruční ovládání

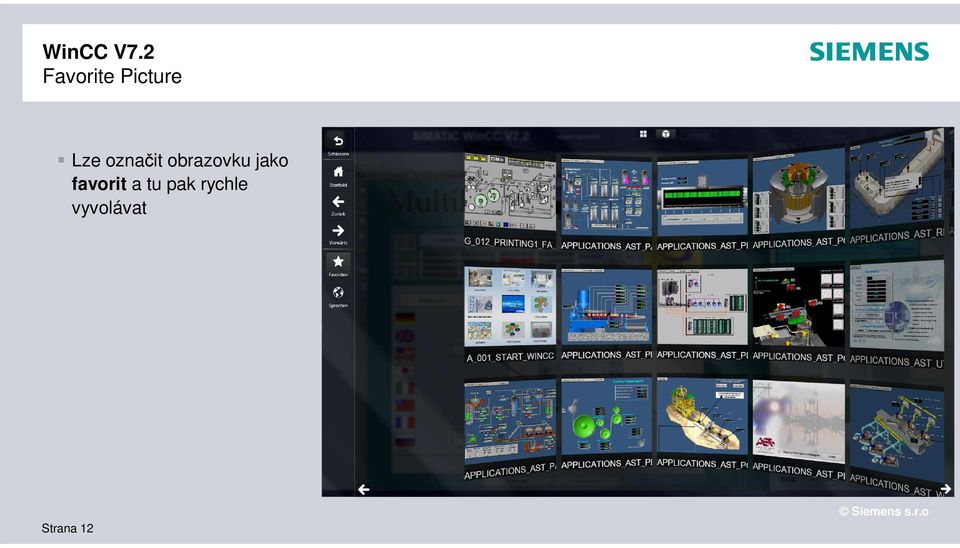

12 Favorite Picture Lze označit obrazovku jako favorit a tu pak rychle vyvolávat Strana 12
