1 NÁVOD K OBSLUZE RADIOVÉ POPLAŠNÉ ZAŘÍZENÍ FAZ 3000 Obj. č.: SADA Elektronické bezdrátové poplašné zařízení pro střežení stavebních objektů zvenku i zevnitř, a jako protipožární ochrana a ochrana proti krádežím. Zvláště vhodné pro rodinné domy a uzavřené byty, prostory či kanceláře.. Lokalizuje případného vetřelce v objektu a informaci o tom přenese do dálkového ovladače, automaticky vyhlašuje poplach s uvedením místa vniknutí či přerušení dohledu, umožňuje nahlášení vzniků dýmu ve střeženém objektu. Zařízení rovněž umožňuje vyhlášení poplachu při přepadení osob a nebo umožní nouzové poplachové volání o pomoc a volání o pomoc ohrožených osob.dále umožňuje v případě neoprávněného vniknutí do objektu, vzniku kouře v objektu, rozbití skla dveří a oken automaticky vytáčet telefonní stanice a informovat příslušné (zvolené uživatelem) veřejné instituce o napadení objektu a o jeho stavu.. Zařízení má funkci pro testování všech nastavených dozorových činností, test provádí samo automaticky. Toto poplachové zařízení pracuje bez pokládky kabelů k jednotlivým dohlédacím prvkům. Celé zařízení lze nejen dálkově bezdrátově ovládat radiovým ovladačem, ale lze jej připojit k telefonní síti a ovládat jej i po telefonu z jakéhokoliv místa veřejné telefonní sítě.. Ovládání zařízení zevnitř a po telefonu je zabezpečeno proti neoprávněné manipulaci se zařízením volitelným bezpečnostním kódem. Celé zařízení má velké množství variant nastavení, takže obsáhne velmi náročné požadavky uživatele na střežení objektu a na vyhodnocení stavu objektu. Umožňuje mimo jiné také střežení objektu jen zvenku v době přítomnosti uživatele zařízení uvnitř střeženého objektu, po opuštění objektu uživatelem mu umožňuje uvést do činnosti nejen střežení objektu zvenku ale i současně zapnout střežení uvnitř objektu.

2 2 Tennto Návod k obsluze patří k tomuto výroku. Obsahuje důležité informace pro vlastní provoz zařízení a zacházení s ním. Dbejte zde také na to, když budete výrobek předávat dalšímu uživateli. Uschovejte proto tento Návod k obsluze pro další pročtení! Pro přehled informací v celém Návodu k obsluze slouží Obsah s potřebnými údaji a odpovídajícími čísly stránek 1. Obsah 1. OBSAH VŠEOBECNĚ RADIOVÉ POPLACHOVÉ ZAŘÍZENÍ FAZ KRÁTKÝ POPIS FUNKCE FAZ PROVOZ NA FREKVENCI 868 MHZ ZÁKLADNÍ FUNKCE ZAŘÍZENÍ FAZ Nestřežení / vnitřní střežení / venkovní střežení Zapojení funkce střežení Poplach Uzavírací skupina KRÁTKÝ POPIS JEDNOTLIVÝCH SYSTÉMOVÝCH KOMPONENTŮ Radiová poplachová ústředna FAZ 3000-Z Dálková radiová ovládací jednotka FAZ 3000-FB Dveřní/okenní radiový hlásič - FAZ 3000-TF Radiový hlásič pohybu FAZ 3000-PIR Radiový hlásič kouře FAZ 3000-RM Radiová siréna- Nastavení FAZ 3000-SI Radiová střežící jednotka FAZ 3000-SE Radiový volič poplachu FAZ 3000-AW Radiové počítačové rozhraní FAZ 3000-PC PLÁNOVÁNÍ INSTALACE FAZ VŠEOBECNÉ RADY PRO PLÁNOVÁNÍ PŘÍKLAD: ZAJIŠTĚNÍ JEDNOHO RODINNÉHO DOMU INSTALACE FAZ PŘÍPRAVNÉ PRÁCE PŘED INSTALACÍ INSTALACE POPLACHOVÉ ÚSTŘEDNY FAZ 3000-Z Upozornění pro montáž FAZ 3000-Z Montáž FAZ 3000-Z Zakabelování FAZ 3000-Z Další kroky FAZ 3000-Z INSTALACE DVEŘNÍCH / OKENNÍCH HLÁSIČŮ FAZ 3000-TF Upozornění pro montáž FAZ 300-TF Montáž FAZ 3000-TF INSTALACE PASIVNÍHO INFRAČERVENÉHO HLÁSIČE POHYBU FAZ PIR Upozornění pro montáž FAZ 3000-PIR Montáž FAZ 3000-PIR PŘÍPRAVA DÁLKOVÉHO OVLÁDÁNÍ FAZ 3000-FB VLASTNI PROVOZ ZAŘÍZENÍ / PROGRAMOVÁNÍ...21

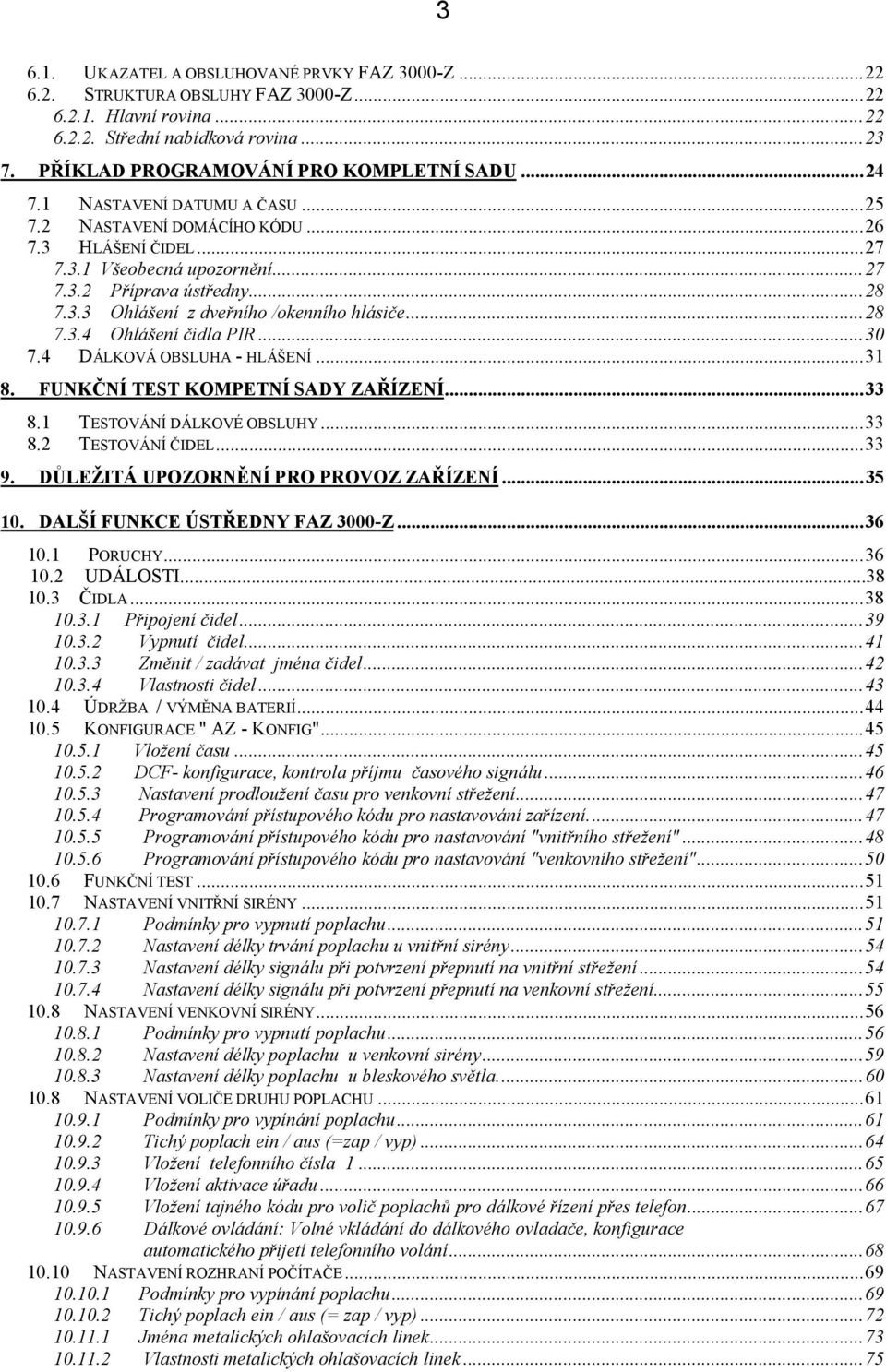

3 UKAZATEL A OBSLUHOVANÉ PRVKY FAZ 3000-Z STRUKTURA OBSLUHY FAZ 3000-Z Hlavní rovina Střední nabídková rovina PŘÍKLAD PROGRAMOVÁNÍ PRO KOMPLETNÍ SADU NASTAVENÍ DATUMU A ČASU NASTAVENÍ DOMÁCÍHO KÓDU HLÁŠENÍ ČIDEL Všeobecná upozornění Příprava ústředny Ohlášení z dveřního /okenního hlásiče Ohlášení čidla PIR DÁLKOVÁ OBSLUHA - HLÁŠENÍ FUNKČNÍ TEST KOMPETNÍ SADY ZAŘÍZENÍ TESTOVÁNÍ DÁLKOVÉ OBSLUHY TESTOVÁNÍ ČIDEL DŮLEŽITÁ UPOZORNĚNÍ PRO PROVOZ ZAŘÍZENÍ DALŠÍ FUNKCE ÚSTŘEDNY FAZ 3000-Z PORUCHY UDÁLOSTI ČIDLA Připojení čidel Vypnutí čidel Změnit / zadávat jména čidel Vlastnosti čidel ÚDRŽBA / VÝMĚNA BATERIÍ KONFIGURACE " AZ - KONFIG" Vložení času DCF- konfigurace, kontrola příjmu časového signálu Nastavení prodloužení času pro venkovní střežení Programování přístupového kódu pro nastavování zařízení Programování přístupového kódu pro nastavování "vnitřního střežení" Programování přístupového kódu pro nastavování "venkovního střežení" FUNKČNÍ TEST NASTAVENÍ VNITŘNÍ SIRÉNY Podmínky pro vypnutí poplachu Nastavení délky trvání poplachu u vnitřní sirény Nastavení délky signálu při potvrzení přepnutí na vnitřní střežení Nastavení délky signálu při potvrzení přepnutí na venkovní střežení NASTAVENÍ VENKOVNÍ SIRÉNY Podmínky pro vypnutí poplachu Nastavení délky poplachu u venkovní sirény Nastavení délky poplachu u bleskového světla NASTAVENÍ VOLIČE DRUHU POPLACHU Podmínky pro vypínání poplachu Tichý poplach ein / aus (=zap / vyp) Vložení telefonního čísla Vložení aktivace úřadu Vložení tajného kódu pro volič poplachů pro dálkové řízení přes telefon Dálkové ovládání: Volné vkládání do dálkového ovladače, konfigurace automatického přijetí telefonního volání NASTAVENÍ ROZHRANÍ POČÍTAČE Podmínky pro vypínání poplachu Tichý poplach ein / aus (= zap / vyp) Jména metalických ohlašovacích linek Vlastnosti metalických ohlašovacích linek...75

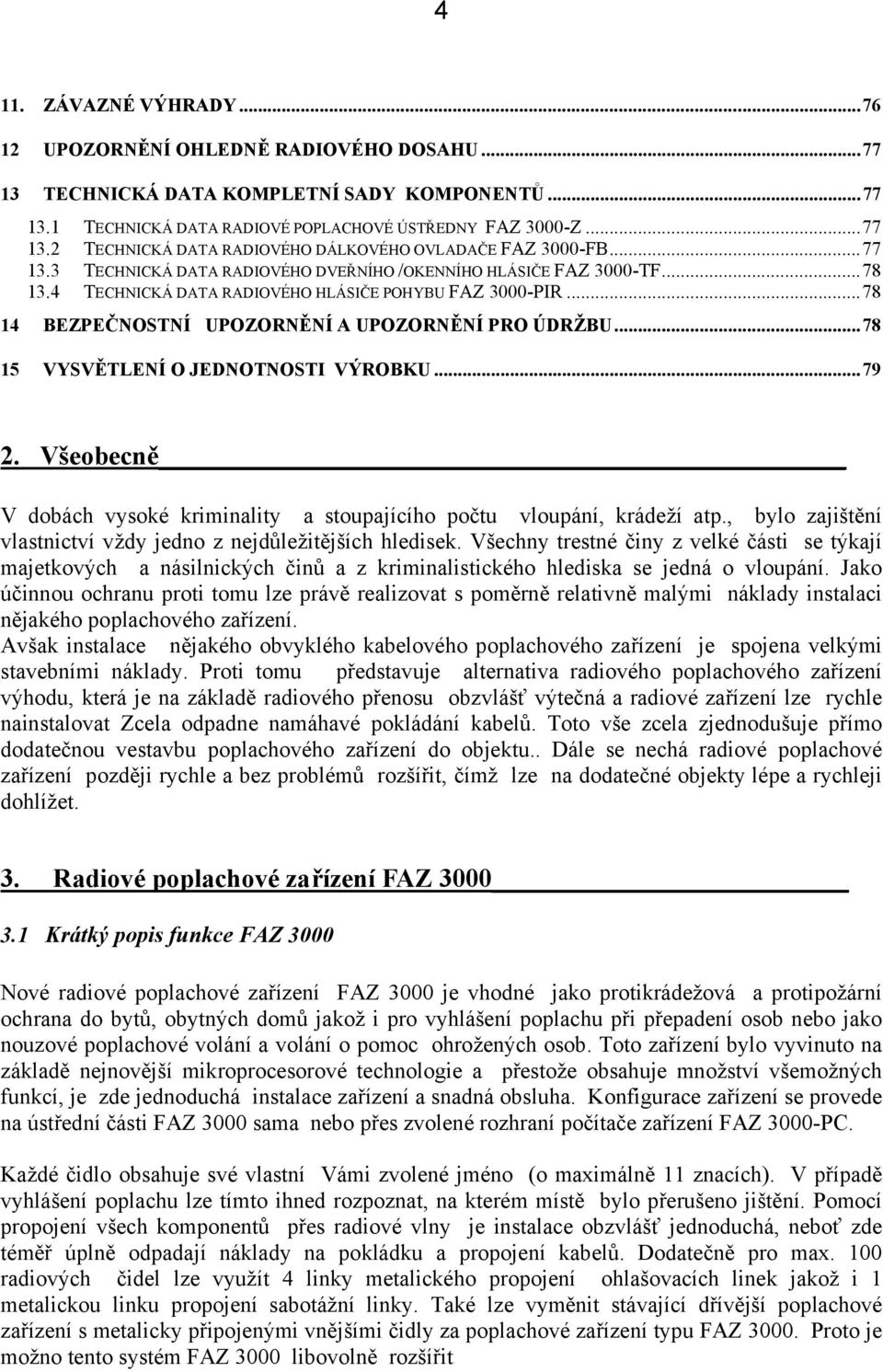

4 4 11. ZÁVAZNÉ VÝHRADY UPOZORNĚNÍ OHLEDNĚ RADIOVÉHO DOSAHU TECHNICKÁ DATA KOMPLETNÍ SADY KOMPONENTŮ TECHNICKÁ DATA RADIOVÉ POPLACHOVÉ ÚSTŘEDNY FAZ 3000-Z TECHNICKÁ DATA RADIOVÉHO DÁLKOVÉHO OVLADAČE FAZ 3000-FB TECHNICKÁ DATA RADIOVÉHO DVEŘNÍHO /OKENNÍHO HLÁSIČE FAZ 3000-TF TECHNICKÁ DATA RADIOVÉHO HLÁSIČE POHYBU FAZ 3000-PIR BEZPEČNOSTNÍ UPOZORNĚNÍ A UPOZORNĚNÍ PRO ÚDRŽBU VYSVĚTLENÍ O JEDNOTNOSTI VÝROBKU Všeobecně V dobách vysoké kriminality a stoupajícího počtu vloupání, krádeží atp., bylo zajištění vlastnictví vždy jedno z nejdůležitějších hledisek. Všechny trestné činy z velké části se týkají majetkových a násilnických činů a z kriminalistického hlediska se jedná o vloupání. Jako účinnou ochranu proti tomu lze právě realizovat s poměrně relativně malými náklady instalaci nějakého poplachového zařízení. Avšak instalace nějakého obvyklého kabelového poplachového zařízení je spojena velkými stavebními náklady. Proti tomu představuje alternativa radiového poplachového zařízení výhodu, která je na základě radiového přenosu obzvlášť výtečná a radiové zařízení lze rychle nainstalovat Zcela odpadne namáhavé pokládání kabelů. Toto vše zcela zjednodušuje přímo dodatečnou vestavbu poplachového zařízení do objektu.. Dále se nechá radiové poplachové zařízení později rychle a bez problémů rozšířit, čímž lze na dodatečné objekty lépe a rychleji dohlížet. 3. Radiové poplachové zařízení FAZ Krátký popis funkce FAZ 3000 Nové radiové poplachové zařízení FAZ 3000 je vhodné jako protikrádežová a protipožární ochrana do bytů, obytných domů jakož i pro vyhlášení poplachu při přepadení osob nebo jako nouzové poplachové volání a volání o pomoc ohrožených osob. Toto zařízení bylo vyvinuto na základě nejnovější mikroprocesorové technologie a přestože obsahuje množství všemožných funkcí, je zde jednoduchá instalace zařízení a snadná obsluha. Konfigurace zařízení se provede na ústřední části FAZ 3000 sama nebo přes zvolené rozhraní počítače zařízení FAZ 3000-PC. Každé čidlo obsahuje své vlastní Vámi zvolené jméno (o maximálně 11 znacích). V případě vyhlášení poplachu lze tímto ihned rozpoznat, na kterém místě bylo přerušeno jištění. Pomocí propojení všech komponentů přes radiové vlny je instalace obzvlášť jednoduchá, neboť zde téměř úplně odpadají náklady na pokládku a propojení kabelů. Dodatečně pro max. 100 radiových čidel lze využít 4 linky metalického propojení ohlašovacích linek jakož i 1 metalickou linku propojení sabotážní linky. Také lze vyměnit stávající dřívější poplachové zařízení s metalicky připojenými vnějšími čidly za poplachové zařízení typu FAZ Proto je možno tento systém FAZ 3000 libovolně rozšířit

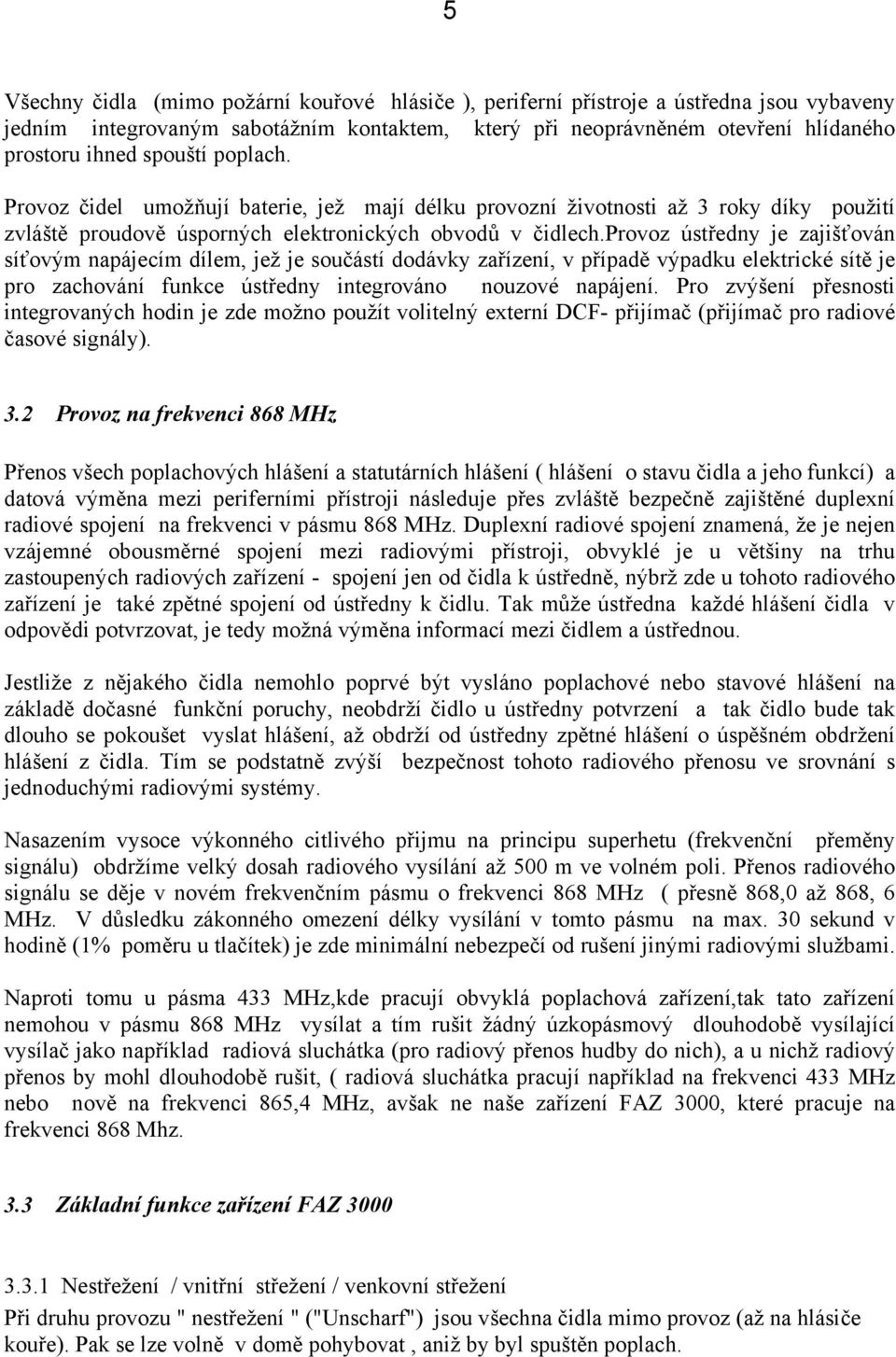

5 5 Všechny čidla (mimo požární kouřové hlásiče ), periferní přístroje a ústředna jsou vybaveny jedním integrovaným sabotážním kontaktem, který při neoprávněném otevření hlídaného prostoru ihned spouští poplach. Provoz čidel umožňují baterie, jež mají délku provozní životnosti až 3 roky díky použití zvláště proudově úsporných elektronických obvodů v čidlech.provoz ústředny je zajišťován síťovým napájecím dílem, jež je součástí dodávky zařízení, v případě výpadku elektrické sítě je pro zachování funkce ústředny integrováno nouzové napájení. Pro zvýšení přesnosti integrovaných hodin je zde možno použít volitelný externí DCF- přijímač (přijímač pro radiové časové signály). 3.2 Provoz na frekvenci 868 MHz Přenos všech poplachových hlášení a statutárních hlášení ( hlášení o stavu čidla a jeho funkcí) a datová výměna mezi periferními přístroji následuje přes zvláště bezpečně zajištěné duplexní radiové spojení na frekvenci v pásmu 868 MHz. Duplexní radiové spojení znamená, že je nejen vzájemné obousměrné spojení mezi radiovými přístroji, obvyklé je u většiny na trhu zastoupených radiových zařízení - spojení jen od čidla k ústředně, nýbrž zde u tohoto radiového zařízení je také zpětné spojení od ústředny k čidlu. Tak může ústředna každé hlášení čidla v odpovědi potvrzovat, je tedy možná výměna informací mezi čidlem a ústřednou. Jestliže z nějakého čidla nemohlo poprvé být vysláno poplachové nebo stavové hlášení na základě dočasné funkční poruchy, neobdrží čidlo u ústředny potvrzení a tak čidlo bude tak dlouho se pokoušet vyslat hlášení, až obdrží od ústředny zpětné hlášení o úspěšném obdržení hlášení z čidla. Tím se podstatně zvýší bezpečnost tohoto radiového přenosu ve srovnání s jednoduchými radiovými systémy. Nasazením vysoce výkonného citlivého přijmu na principu superhetu (frekvenční přeměny signálu) obdržíme velký dosah radiového vysílání až 500 m ve volném poli. Přenos radiového signálu se děje v novém frekvenčním pásmu o frekvenci 868 MHz ( přesně 868,0 až 868, 6 MHz. V důsledku zákonného omezení délky vysílání v tomto pásmu na max. 30 sekund v hodině (1% poměru u tlačítek) je zde minimální nebezpečí od rušení jinými radiovými službami. Naproti tomu u pásma 433 MHz,kde pracují obvyklá poplachová zařízení,tak tato zařízení nemohou v pásmu 868 MHz vysílat a tím rušit žádný úzkopásmový dlouhodobě vysílající vysílač jako například radiová sluchátka (pro radiový přenos hudby do nich), a u nichž radiový přenos by mohl dlouhodobě rušit, ( radiová sluchátka pracují například na frekvenci 433 MHz nebo nově na frekvenci 865,4 MHz, avšak ne naše zařízení FAZ 3000, které pracuje na frekvenci 868 Mhz. 3.3 Základní funkce zařízení FAZ Nestřežení / vnitřní střežení / venkovní střežení Při druhu provozu " nestřežení " ("Unscharf") jsou všechna čidla mimo provoz (až na hlásiče kouře). Pak se lze volně v domě pohybovat, aniž by byl spuštěn poplach.

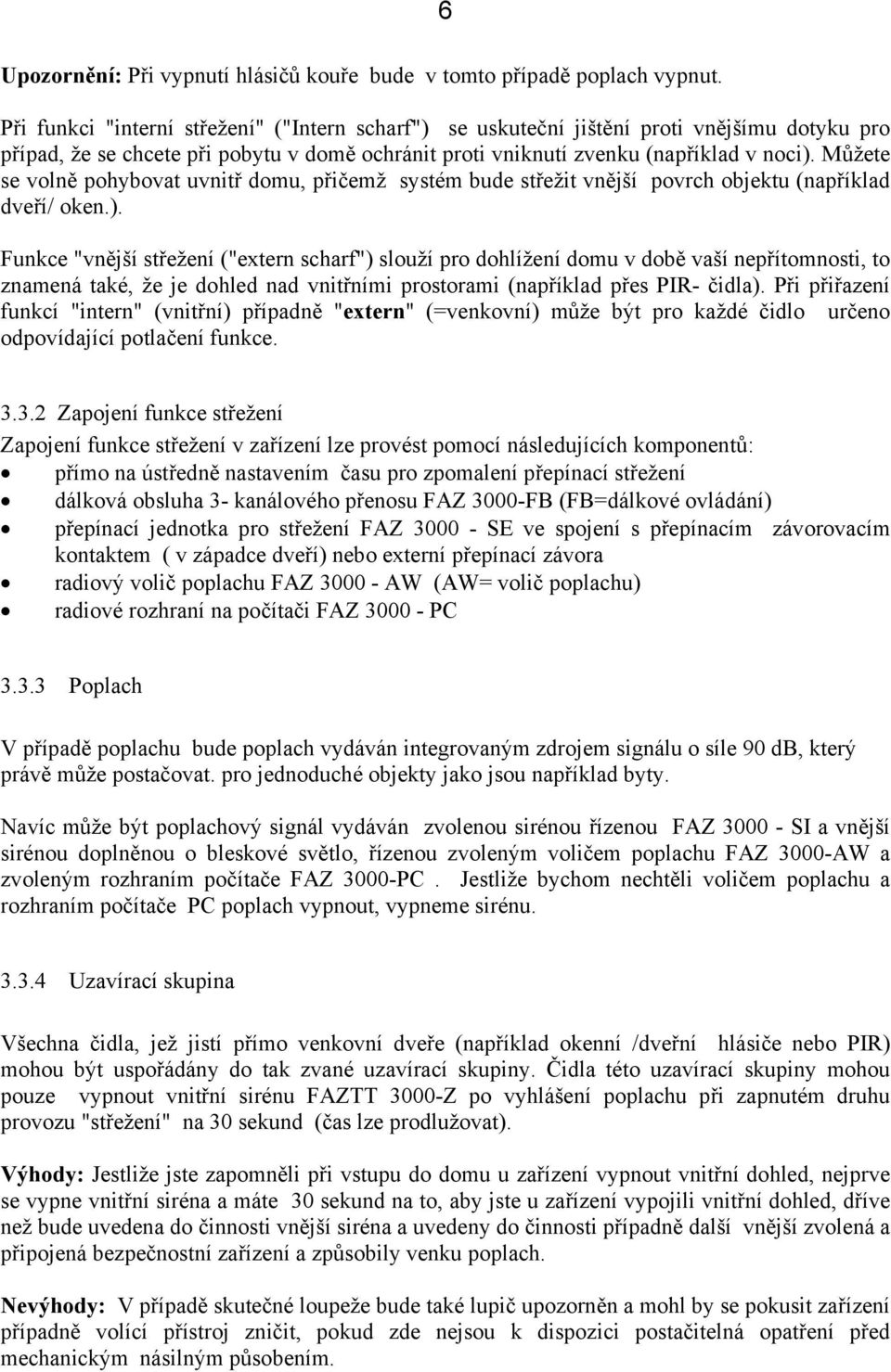

6 Upozornění: Při vypnutí hlásičů kouře bude v tomto případě poplach vypnut. 6 Při funkci "interní střežení" ("Intern scharf") se uskuteční jištění proti vnějšímu dotyku pro případ, že se chcete při pobytu v domě ochránit proti vniknutí zvenku (například v noci). Můžete se volně pohybovat uvnitř domu, přičemž systém bude střežit vnější povrch objektu (například dveří/ oken.). Funkce "vnější střežení ("extern scharf") slouží pro dohlížení domu v době vaší nepřítomnosti, to znamená také, že je dohled nad vnitřními prostorami (například přes PIR- čidla). Při přiřazení funkcí "intern" (vnitřní) případně "extern" (=venkovní) může být pro každé čidlo určeno odpovídající potlačení funkce Zapojení funkce střežení Zapojení funkce střežení v zařízení lze provést pomocí následujících komponentů: přímo na ústředně nastavením času pro zpomalení přepínací střežení dálková obsluha 3- kanálového přenosu FAZ 3000-FB (FB=dálkové ovládání) přepínací jednotka pro střežení FAZ SE ve spojení s přepínacím závorovacím kontaktem ( v západce dveří) nebo externí přepínací závora radiový volič poplachu FAZ AW (AW= volič poplachu) radiové rozhraní na počítači FAZ PC Poplach V případě poplachu bude poplach vydáván integrovaným zdrojem signálu o síle 90 db, který právě může postačovat. pro jednoduché objekty jako jsou například byty. Navíc může být poplachový signál vydáván zvolenou sirénou řízenou FAZ SI a vnější sirénou doplněnou o bleskové světlo, řízenou zvoleným voličem poplachu FAZ 3000-AW a zvoleným rozhraním počítače FAZ 3000-PC. Jestliže bychom nechtěli voličem poplachu a rozhraním počítače PC poplach vypnout, vypneme sirénu Uzavírací skupina Všechna čidla, jež jistí přímo venkovní dveře (například okenní /dveřní hlásiče nebo PIR) mohou být uspořádány do tak zvané uzavírací skupiny. Čidla této uzavírací skupiny mohou pouze vypnout vnitřní sirénu FAZTT 3000-Z po vyhlášení poplachu při zapnutém druhu provozu "střežení" na 30 sekund (čas lze prodlužovat). Výhody: Jestliže jste zapomněli při vstupu do domu u zařízení vypnout vnitřní dohled, nejprve se vypne vnitřní siréna a máte 30 sekund na to, aby jste u zařízení vypojili vnitřní dohled, dříve než bude uvedena do činnosti vnější siréna a uvedeny do činnosti případně další vnější zvolená a připojená bezpečnostní zařízení a způsobily venku poplach. Nevýhody: V případě skutečné loupeže bude také lupič upozorněn a mohl by se pokusit zařízení případně volící přístroj zničit, pokud zde nejsou k dispozici postačitelná opatření před mechanickým násilným působením.

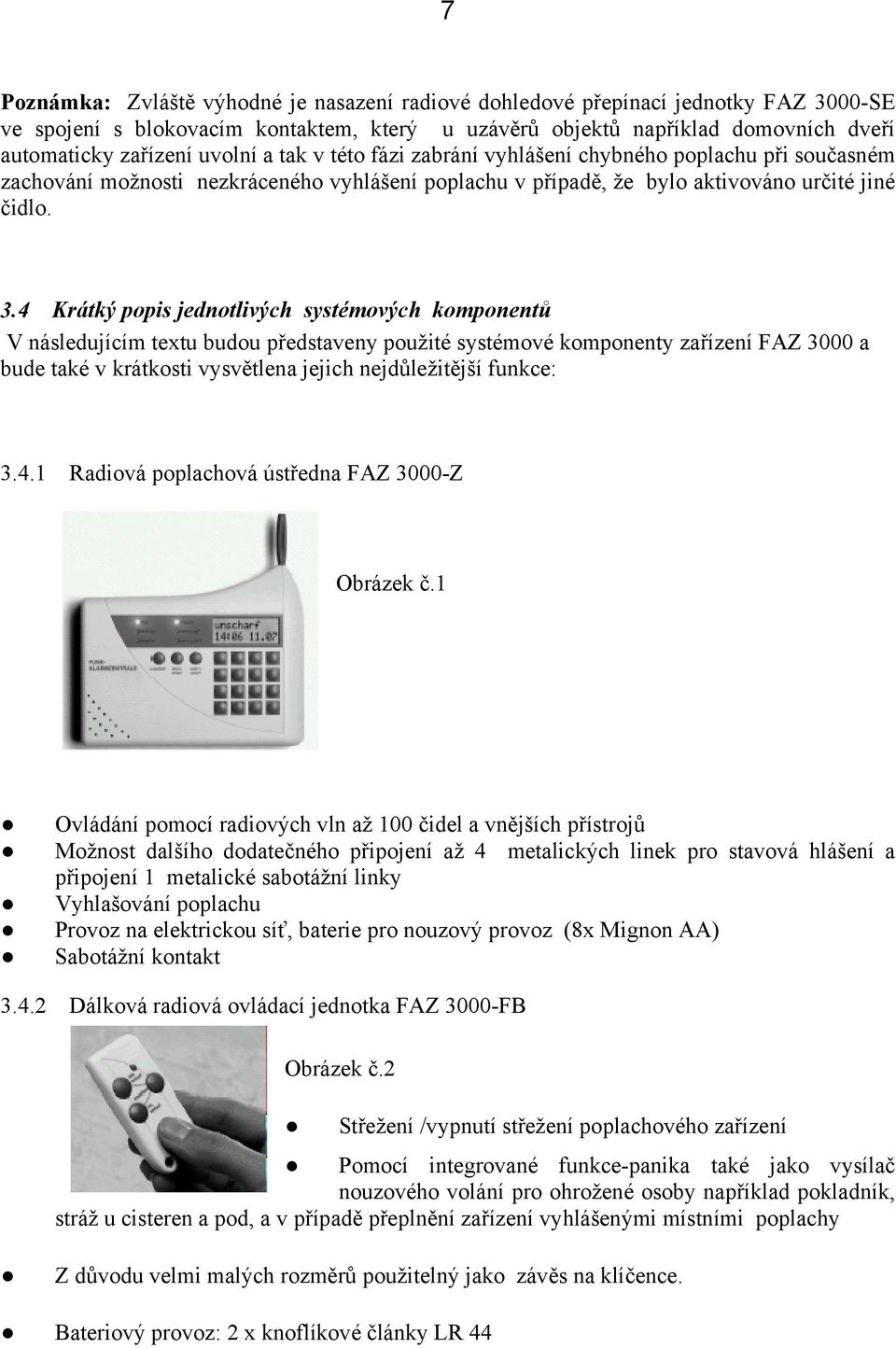

7 7 Poznámka: Zvláště výhodné je nasazení radiové dohledové přepínací jednotky FAZ 3000-SE ve spojení s blokovacím kontaktem, který u uzávěrů objektů například domovních dveří automaticky zařízení uvolní a tak v této fázi zabrání vyhlášení chybného poplachu při současném zachování možnosti nezkráceného vyhlášení poplachu v případě, že bylo aktivováno určité jiné čidlo. 3.4 Krátký popis jednotlivých systémových komponentů V následujícím textu budou představeny použité systémové komponenty zařízení FAZ 3000 a bude také v krátkosti vysvětlena jejich nejdůležitější funkce: Radiová poplachová ústředna FAZ 3000-Z Obrázek č.1 Ovládání pomocí radiových vln až 100 čidel a vnějších přístrojů Možnost dalšího dodatečného připojení až 4 metalických linek pro stavová hlášení a připojení 1 metalické sabotážní linky Vyhlašování poplachu Provoz na elektrickou síť, baterie pro nouzový provoz (8x Mignon AA) Sabotážní kontakt Dálková radiová ovládací jednotka FAZ 3000-FB Obrázek č.2 Střežení /vypnutí střežení poplachového zařízení Pomocí integrované funkce-panika také jako vysílač nouzového volání pro ohrožené osoby například pokladník, stráž u cisteren a pod, a v případě přeplnění zařízení vyhlášenými místními poplachy Z důvodu velmi malých rozměrů použitelný jako závěs na klíčence. Bateriový provoz: 2 x knoflíkové články LR 44

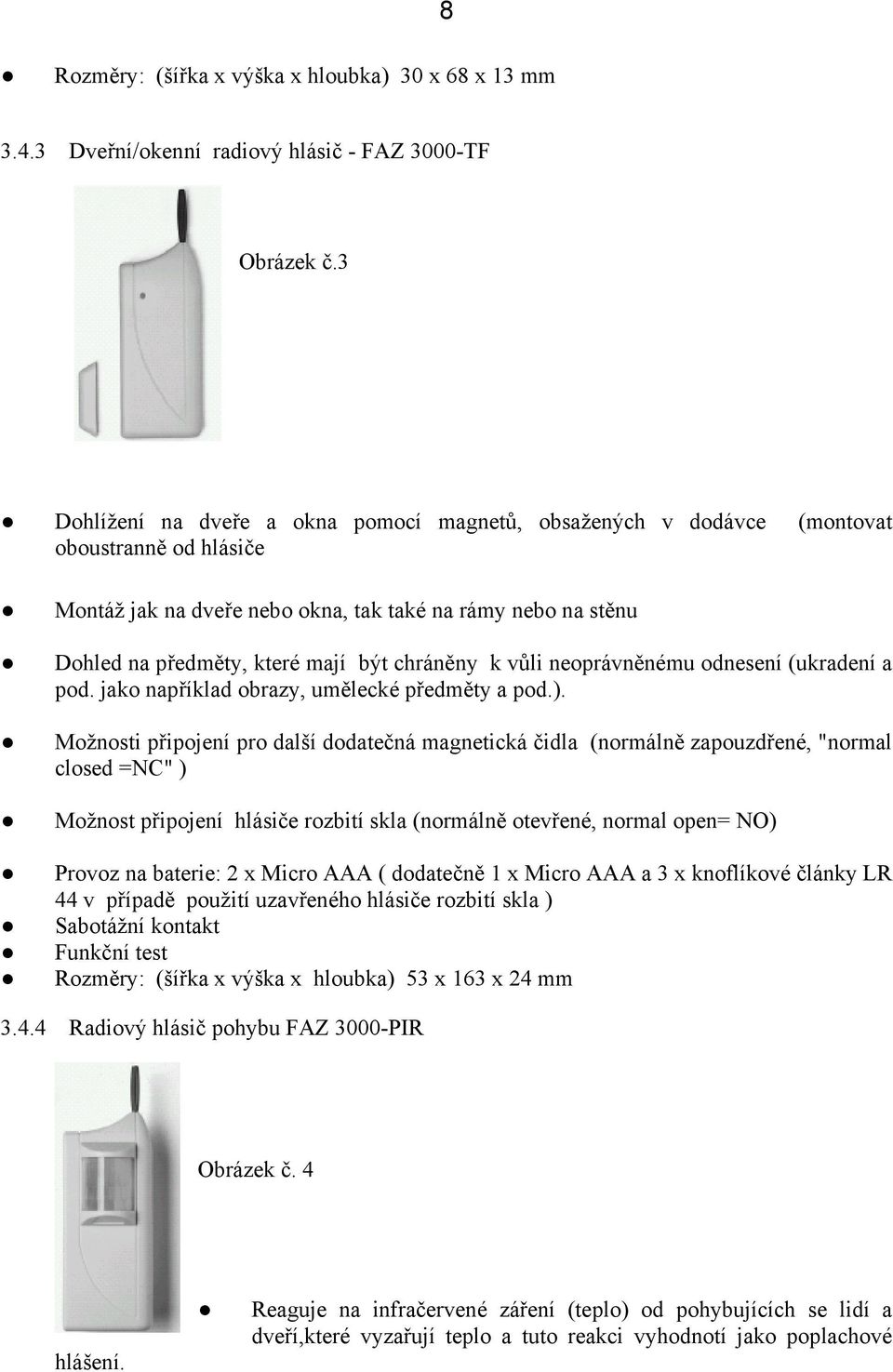

8 8 Rozměry: (šířka x výška x hloubka) 30 x 68 x 13 mm Dveřní/okenní radiový hlásič - FAZ 3000-TF Obrázek č.3 Dohlížení na dveře a okna pomocí magnetů, obsažených v dodávce (montovat oboustranně od hlásiče Montáž jak na dveře nebo okna, tak také na rámy nebo na stěnu Dohled na předměty, které mají být chráněny k vůli neoprávněnému odnesení (ukradení a pod. jako například obrazy, umělecké předměty a pod.). Možnosti připojení pro další dodatečná magnetická čidla (normálně zapouzdřené, "normal closed =NC" ) Možnost připojení hlásiče rozbití skla (normálně otevřené, normal open= NO) Provoz na baterie: 2 x Micro AAA ( dodatečně 1 x Micro AAA a 3 x knoflíkové články LR 44 v případě použití uzavřeného hlásiče rozbití skla ) Sabotážní kontakt Funkční test Rozměry: (šířka x výška x hloubka) 53 x 163 x 24 mm Radiový hlásič pohybu FAZ 3000-PIR Obrázek č. 4 hlášení. Reaguje na infračervené záření (teplo) od pohybujících se lidí a dveří,které vyzařují teplo a tuto reakci vyhodnotí jako poplachové

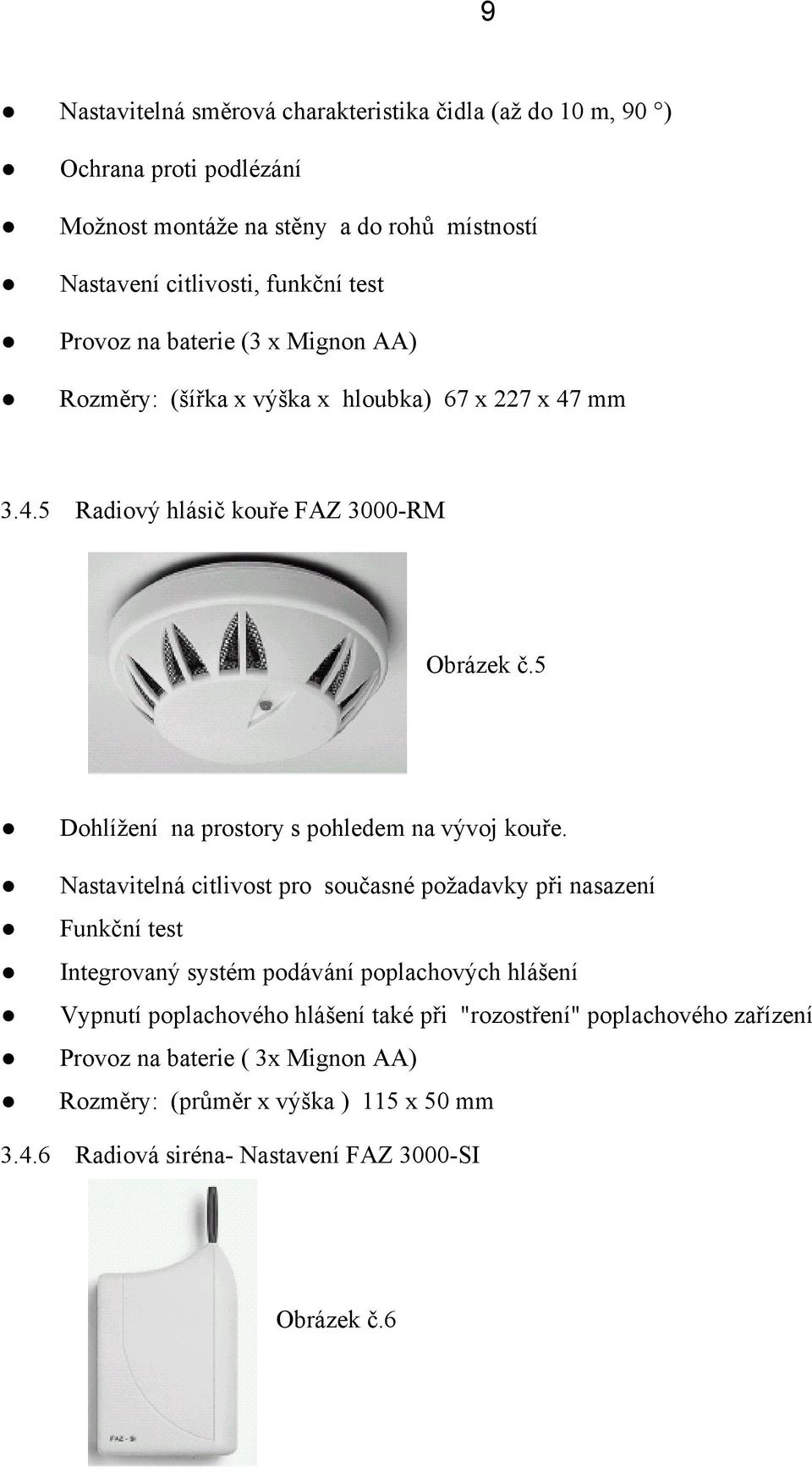

9 9 Nastavitelná směrová charakteristika čidla (až do 10 m, 90 ) Ochrana proti podlézání Možnost montáže na stěny a do rohů místností Nastavení citlivosti, funkční test Provoz na baterie (3 x Mignon AA) Rozměry: (šířka x výška x hloubka) 67 x 227 x 47 mm Radiový hlásič kouře FAZ 3000-RM Obrázek č.5 Dohlížení na prostory s pohledem na vývoj kouře. Nastavitelná citlivost pro současné požadavky při nasazení Funkční test Integrovaný systém podávání poplachových hlášení Vypnutí poplachového hlášení také při "rozostření" poplachového zařízení Provoz na baterie ( 3x Mignon AA) Rozměry: (průměr x výška ) 115 x 50 mm Radiová siréna- Nastavení FAZ 3000-SI Obrázek č.6

10 10 Pro dodatečné připojení sirény s bleskem nebo bez blesku na ústřednu - na libovolném místě avšak uvnitř dosahu radiových vln Sabotážní kontakt pro vlastní přístroj a pro externí sirénu /blesk Bateriový provoz : 4 x baterie C, 4 x Mignon AA nebo dodatečný síťový díl pro napájení z elektrické sítě Rozměry: (šířka x výška x hloubka) 123 x 240 x 50 mm Radiová střežící jednotka FAZ 3000-SE Obrázek č. 7 Pro zaměření zařízení pomocí závorovacího kontaktu nebo přes vnější zamykací přepínač / zamykací tlačítko Bateriový provoz" 2x Micro AAA Sabotážní kontakt pro vlastí přístroj a pro vnější přepínač Rozměry: (šířka x výška x hloubka) 53 x 163 x 24 mm Možnost připojení pro 2 vnější LED diody (statutární LED diody) Radiový volič poplachu FAZ 3000-AW Obrázek č. 8

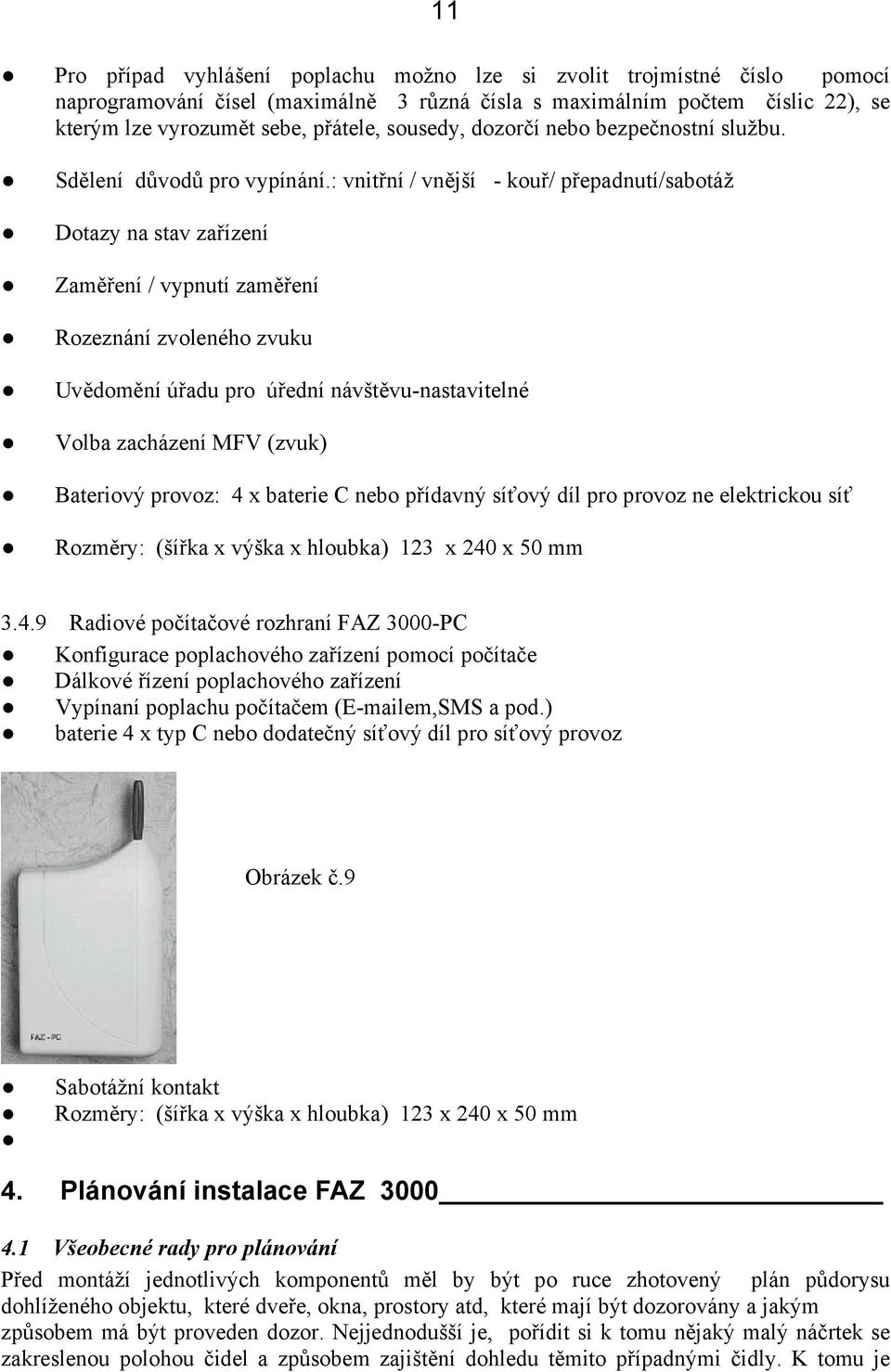

11 11 Pro případ vyhlášení poplachu možno lze si zvolit trojmístné číslo pomocí naprogramování čísel (maximálně 3 různá čísla s maximálním počtem číslic 22), se kterým lze vyrozumět sebe, přátele, sousedy, dozorčí nebo bezpečnostní službu. Sdělení důvodů pro vypínání.: vnitřní / vnější - kouř/ přepadnutí/sabotáž Dotazy na stav zařízení Zaměření / vypnutí zaměření Rozeznání zvoleného zvuku Uvědomění úřadu pro úřední návštěvu-nastavitelné Volba zacházení MFV (zvuk) Bateriový provoz: 4 x baterie C nebo přídavný síťový díl pro provoz ne elektrickou síť Rozměry: (šířka x výška x hloubka) 123 x 240 x 50 mm Radiové počítačové rozhraní FAZ 3000-PC Konfigurace poplachového zařízení pomocí počítače Dálkové řízení poplachového zařízení Vypínaní poplachu počítačem ( em,SMS a pod.) baterie 4 x typ C nebo dodatečný síťový díl pro síťový provoz Obrázek č.9 Sabotážní kontakt Rozměry: (šířka x výška x hloubka) 123 x 240 x 50 mm 4. Plánování instalace FAZ Všeobecné rady pro plánování Před montáží jednotlivých komponentů měl by být po ruce zhotovený plán půdorysu dohlíženého objektu, které dveře, okna, prostory atd, které mají být dozorovány a jakým způsobem má být proveden dozor. Nejjednodušší je, pořídit si k tomu nějaký malý náčrtek se zakreslenou polohou čidel a způsobem zajištění dohledu těmito případnými čidly. K tomu je

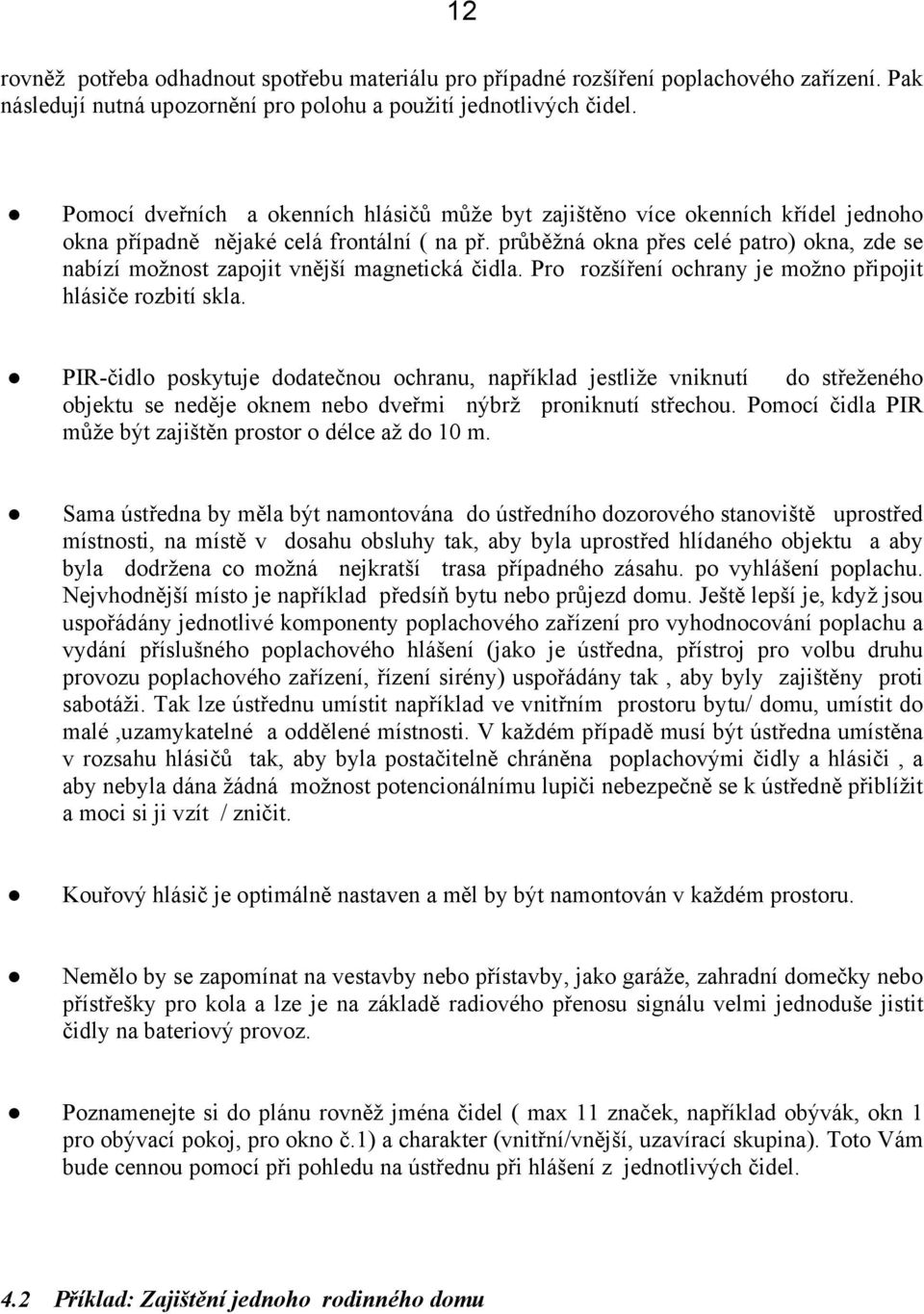

12 12 rovněž potřeba odhadnout spotřebu materiálu pro případné rozšíření poplachového zařízení. Pak následují nutná upozornění pro polohu a použití jednotlivých čidel. Pomocí dveřních a okenních hlásičů může byt zajištěno více okenních křídel jednoho okna případně nějaké celá frontální ( na př. průběžná okna přes celé patro) okna, zde se nabízí možnost zapojit vnější magnetická čidla. Pro rozšíření ochrany je možno připojit hlásiče rozbití skla. PIR-čidlo poskytuje dodatečnou ochranu, například jestliže vniknutí do střeženého objektu se neděje oknem nebo dveřmi nýbrž proniknutí střechou. Pomocí čidla PIR může být zajištěn prostor o délce až do 10 m. Sama ústředna by měla být namontována do ústředního dozorového stanoviště uprostřed místnosti, na místě v dosahu obsluhy tak, aby byla uprostřed hlídaného objektu a aby byla dodržena co možná nejkratší trasa případného zásahu. po vyhlášení poplachu. Nejvhodnější místo je například předsíň bytu nebo průjezd domu. Ještě lepší je, když jsou uspořádány jednotlivé komponenty poplachového zařízení pro vyhodnocování poplachu a vydání příslušného poplachového hlášení (jako je ústředna, přístroj pro volbu druhu provozu poplachového zařízení, řízení sirény) uspořádány tak, aby byly zajištěny proti sabotáži. Tak lze ústřednu umístit například ve vnitřním prostoru bytu/ domu, umístit do malé,uzamykatelné a oddělené místnosti. V každém případě musí být ústředna umístěna v rozsahu hlásičů tak, aby byla postačitelně chráněna poplachovými čidly a hlásiči, a aby nebyla dána žádná možnost potencionálnímu lupiči nebezpečně se k ústředně přiblížit a moci si ji vzít / zničit. Kouřový hlásič je optimálně nastaven a měl by být namontován v každém prostoru. Nemělo by se zapomínat na vestavby nebo přístavby, jako garáže, zahradní domečky nebo přístřešky pro kola a lze je na základě radiového přenosu signálu velmi jednoduše jistit čidly na bateriový provoz. Poznamenejte si do plánu rovněž jména čidel ( max 11 značek, například obývák, okn 1 pro obývací pokoj, pro okno č.1) a charakter (vnitřní/vnější, uzavírací skupina). Toto Vám bude cennou pomocí při pohledu na ústřednu při hlášení z jednotlivých čidel. 4.2 Příklad: Zajištění jednoho rodinného domu

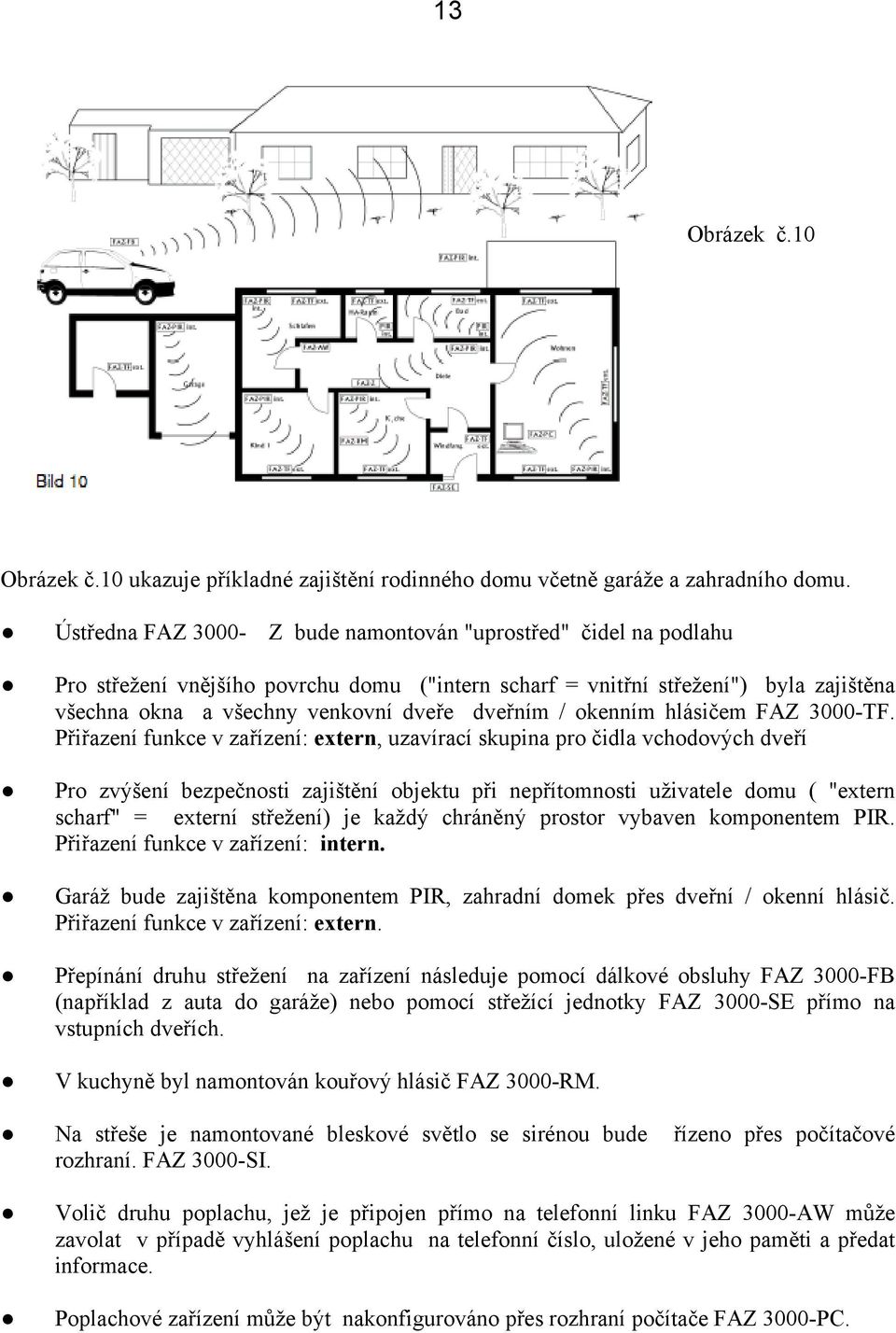

13 13 Obrázek č.10 Obrázek č.10 ukazuje příkladné zajištění rodinného domu včetně garáže a zahradního domu. Ústředna FAZ Z bude namontován "uprostřed" čidel na podlahu Pro střežení vnějšího povrchu domu ("intern scharf = vnitřní střežení") byla zajištěna všechna okna a všechny venkovní dveře dveřním / okenním hlásičem FAZ 3000-TF. Přiřazení funkce v zařízení: extern, uzavírací skupina pro čidla vchodových dveří Pro zvýšení bezpečnosti zajištění objektu při nepřítomnosti uživatele domu ( "extern scharf" = externí střežení) je každý chráněný prostor vybaven komponentem PIR. Přiřazení funkce v zařízení: intern. Garáž bude zajištěna komponentem PIR, zahradní domek přes dveřní / okenní hlásič. Přiřazení funkce v zařízení: extern. Přepínání druhu střežení na zařízení následuje pomocí dálkové obsluhy FAZ 3000-FB (například z auta do garáže) nebo pomocí střežící jednotky FAZ 3000-SE přímo na vstupních dveřích. V kuchyně byl namontován kouřový hlásič FAZ 3000-RM. Na střeše je namontované bleskové světlo se sirénou bude řízeno přes počítačové rozhraní. FAZ 3000-SI. Volič druhu poplachu, jež je připojen přímo na telefonní linku FAZ 3000-AW může zavolat v případě vyhlášení poplachu na telefonní číslo, uložené v jeho paměti a předat informace. Poplachové zařízení může být nakonfigurováno přes rozhraní počítače FAZ 3000-PC.

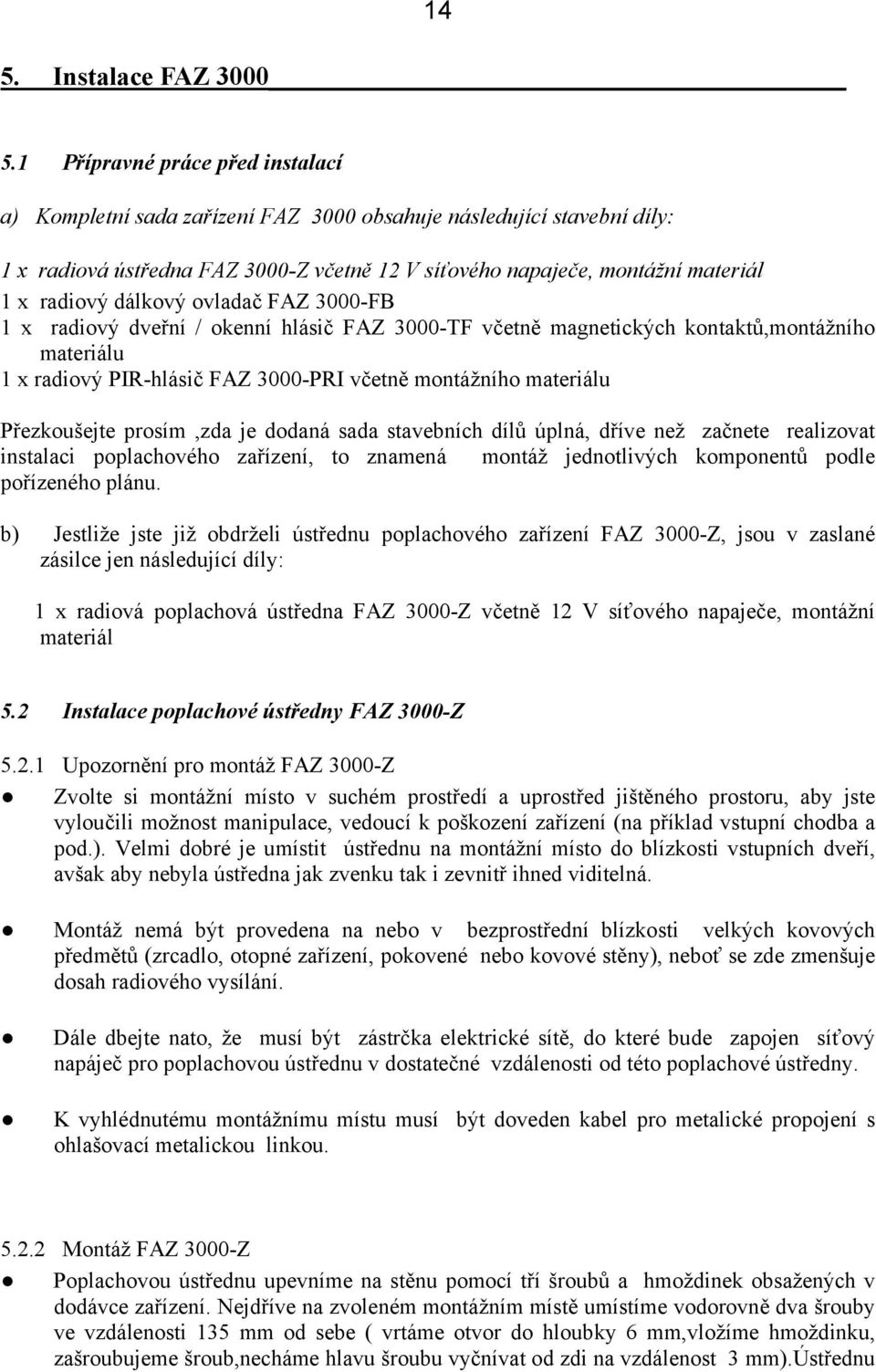

14 14 5. Instalace FAZ Přípravné práce před instalací a) Kompletní sada zařízení FAZ 3000 obsahuje následující stavební díly: 1 x radiová ústředna FAZ 3000-Z včetně 12 V síťového napaječe, montážní materiál 1 x radiový dálkový ovladač FAZ 3000-FB 1 x radiový dveřní / okenní hlásič FAZ 3000-TF včetně magnetických kontaktů,montážního materiálu 1 x radiový PIR-hlásič FAZ 3000-PRI včetně montážního materiálu Přezkoušejte prosím,zda je dodaná sada stavebních dílů úplná, dříve než začnete realizovat instalaci poplachového zařízení, to znamená montáž jednotlivých komponentů podle pořízeného plánu. b) Jestliže jste již obdrželi ústřednu poplachového zařízení FAZ 3000-Z, jsou v zaslané zásilce jen následující díly: 1 x radiová poplachová ústředna FAZ 3000-Z včetně 12 V síťového napaječe, montážní materiál 5.2 Instalace poplachové ústředny FAZ 3000-Z Upozornění pro montáž FAZ 3000-Z Zvolte si montážní místo v suchém prostředí a uprostřed jištěného prostoru, aby jste vyloučili možnost manipulace, vedoucí k poškození zařízení (na příklad vstupní chodba a pod.). Velmi dobré je umístit ústřednu na montážní místo do blízkosti vstupních dveří, avšak aby nebyla ústředna jak zvenku tak i zevnitř ihned viditelná. Montáž nemá být provedena na nebo v bezprostřední blízkosti velkých kovových předmětů (zrcadlo, otopné zařízení, pokovené nebo kovové stěny), neboť se zde zmenšuje dosah radiového vysílání. Dále dbejte nato, že musí být zástrčka elektrické sítě, do které bude zapojen síťový napáječ pro poplachovou ústřednu v dostatečné vzdálenosti od této poplachové ústředny. K vyhlédnutému montážnímu místu musí být doveden kabel pro metalické propojení s ohlašovací metalickou linkou Montáž FAZ 3000-Z Poplachovou ústřednu upevníme na stěnu pomocí tří šroubů a hmoždinek obsažených v dodávce zařízení. Nejdříve na zvoleném montážním místě umístíme vodorovně dva šrouby ve vzdálenosti 135 mm od sebe ( vrtáme otvor do hloubky 6 mm,vložíme hmoždinku, zašroubujeme šroub,necháme hlavu šroubu vyčnívat od zdi na vzdálenost 3 mm).ústřednu

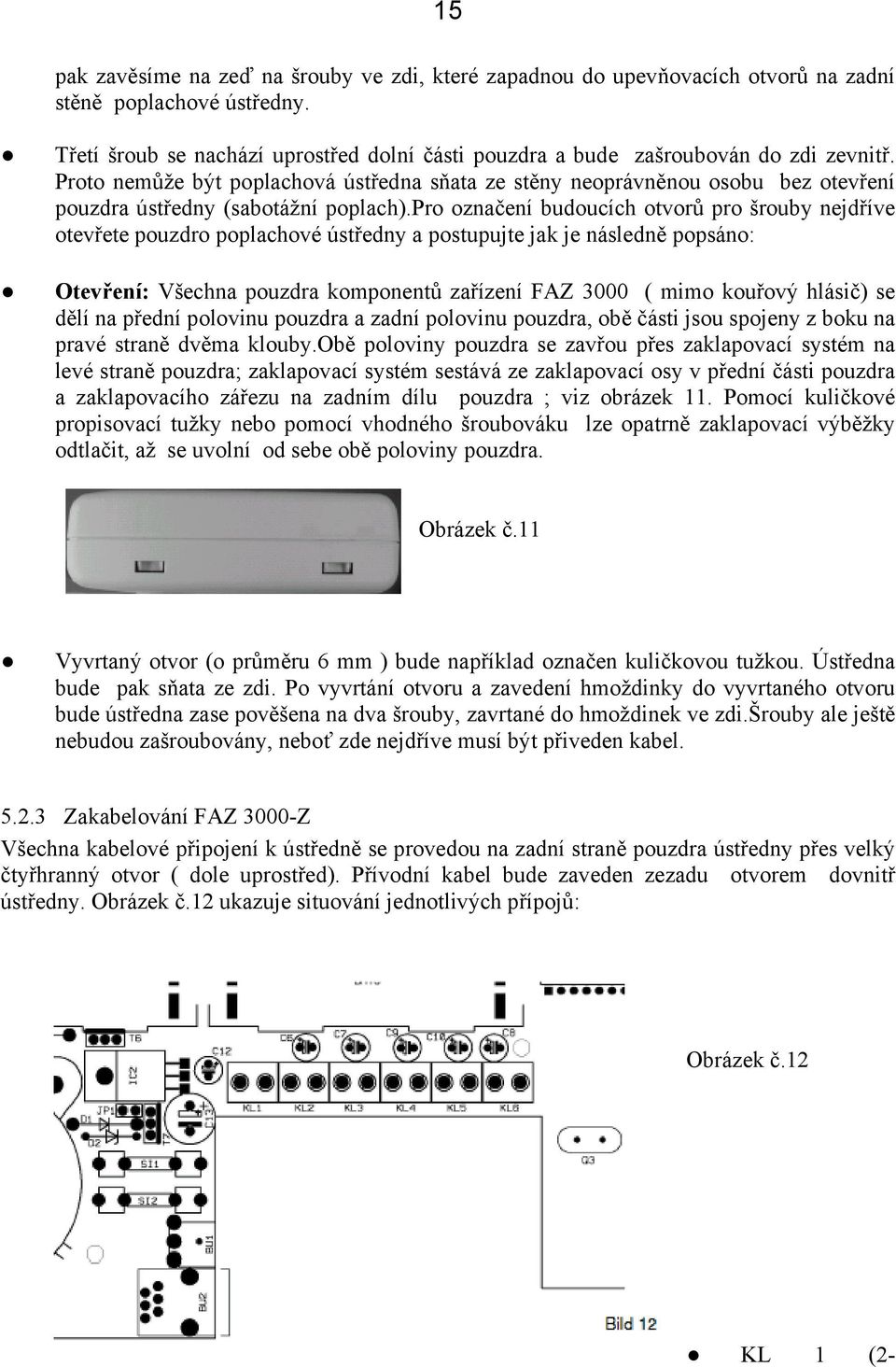

15 15 pak zavěsíme na zeď na šrouby ve zdi, které zapadnou do upevňovacích otvorů na zadní stěně poplachové ústředny. Třetí šroub se nachází uprostřed dolní části pouzdra a bude zašroubován do zdi zevnitř. Proto nemůže být poplachová ústředna sňata ze stěny neoprávněnou osobu bez otevření pouzdra ústředny (sabotážní poplach).pro označení budoucích otvorů pro šrouby nejdříve otevřete pouzdro poplachové ústředny a postupujte jak je následně popsáno: Otevření: Všechna pouzdra komponentů zařízení FAZ 3000 ( mimo kouřový hlásič) se dělí na přední polovinu pouzdra a zadní polovinu pouzdra, obě části jsou spojeny z boku na pravé straně dvěma klouby.obě poloviny pouzdra se zavřou přes zaklapovací systém na levé straně pouzdra; zaklapovací systém sestává ze zaklapovací osy v přední části pouzdra a zaklapovacího zářezu na zadním dílu pouzdra ; viz obrázek 11. Pomocí kuličkové propisovací tužky nebo pomocí vhodného šroubováku lze opatrně zaklapovací výběžky odtlačit, až se uvolní od sebe obě poloviny pouzdra. Obrázek č.11 Vyvrtaný otvor (o průměru 6 mm ) bude například označen kuličkovou tužkou. Ústředna bude pak sňata ze zdi. Po vyvrtání otvoru a zavedení hmoždinky do vyvrtaného otvoru bude ústředna zase pověšena na dva šrouby, zavrtané do hmoždinek ve zdi.šrouby ale ještě nebudou zašroubovány, neboť zde nejdříve musí být přiveden kabel Zakabelování FAZ 3000-Z Všechna kabelové připojení k ústředně se provedou na zadní straně pouzdra ústředny přes velký čtyřhranný otvor ( dole uprostřed). Přívodní kabel bude zaveden zezadu otvorem dovnitř ústředny. Obrázek č.12 ukazuje situování jednotlivých přípojů: Obrázek č.12 KL 1 (2-

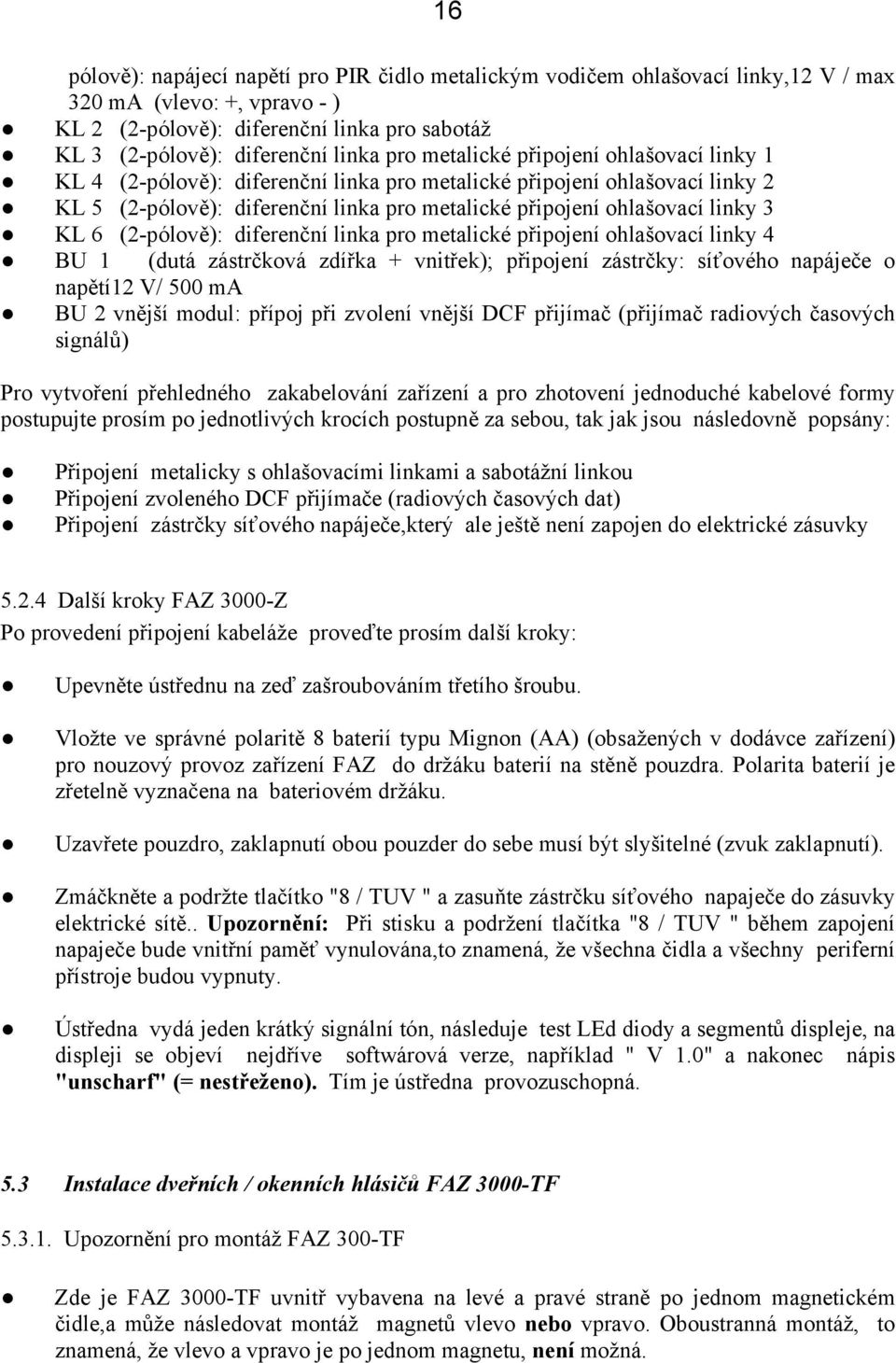

16 16 pólově): napájecí napětí pro PIR čidlo metalickým vodičem ohlašovací linky,12 V / max 320 ma (vlevo: +, vpravo - ) KL 2 (2-pólově): diferenční linka pro sabotáž KL 3 (2-pólově): diferenční linka pro metalické připojení ohlašovací linky 1 KL 4 (2-pólově): diferenční linka pro metalické připojení ohlašovací linky 2 KL 5 (2-pólově): diferenční linka pro metalické připojení ohlašovací linky 3 KL 6 (2-pólově): diferenční linka pro metalické připojení ohlašovací linky 4 BU 1 (dutá zástrčková zdířka + vnitřek); připojení zástrčky: síťového napáječe o napětí12 V/ 500 ma BU 2 vnější modul: přípoj při zvolení vnější DCF přijímač (přijímač radiových časových signálů) Pro vytvoření přehledného zakabelování zařízení a pro zhotovení jednoduché kabelové formy postupujte prosím po jednotlivých krocích postupně za sebou, tak jak jsou následovně popsány: Připojení metalicky s ohlašovacími linkami a sabotážní linkou Připojení zvoleného DCF přijímače (radiových časových dat) Připojení zástrčky síťového napáječe,který ale ještě není zapojen do elektrické zásuvky Další kroky FAZ 3000-Z Po provedení připojení kabeláže proveďte prosím další kroky: Upevněte ústřednu na zeď zašroubováním třetího šroubu. Vložte ve správné polaritě 8 baterií typu Mignon (AA) (obsažených v dodávce zařízení) pro nouzový provoz zařízení FAZ do držáku baterií na stěně pouzdra. Polarita baterií je zřetelně vyznačena na bateriovém držáku. Uzavřete pouzdro, zaklapnutí obou pouzder do sebe musí být slyšitelné (zvuk zaklapnutí). Zmáčkněte a podržte tlačítko "8 / TUV " a zasuňte zástrčku síťového napaječe do zásuvky elektrické sítě.. Upozornění: Při stisku a podržení tlačítka "8 / TUV " během zapojení napaječe bude vnitřní paměť vynulována,to znamená, že všechna čidla a všechny periferní přístroje budou vypnuty. Ústředna vydá jeden krátký signální tón, následuje test LEd diody a segmentů displeje, na displeji se objeví nejdříve softwárová verze, například " V 1.0" a nakonec nápis "unscharf" (= nestřeženo). Tím je ústředna provozuschopná. 5.3 Instalace dveřních / okenních hlásičů FAZ 3000-TF Upozornění pro montáž FAZ 300-TF Zde je FAZ 3000-TF uvnitř vybavena na levé a pravé straně po jednom magnetickém čidle,a může následovat montáž magnetů vlevo nebo vpravo. Oboustranná montáž, to znamená, že vlevo a vpravo je po jednom magnetu, není možná.

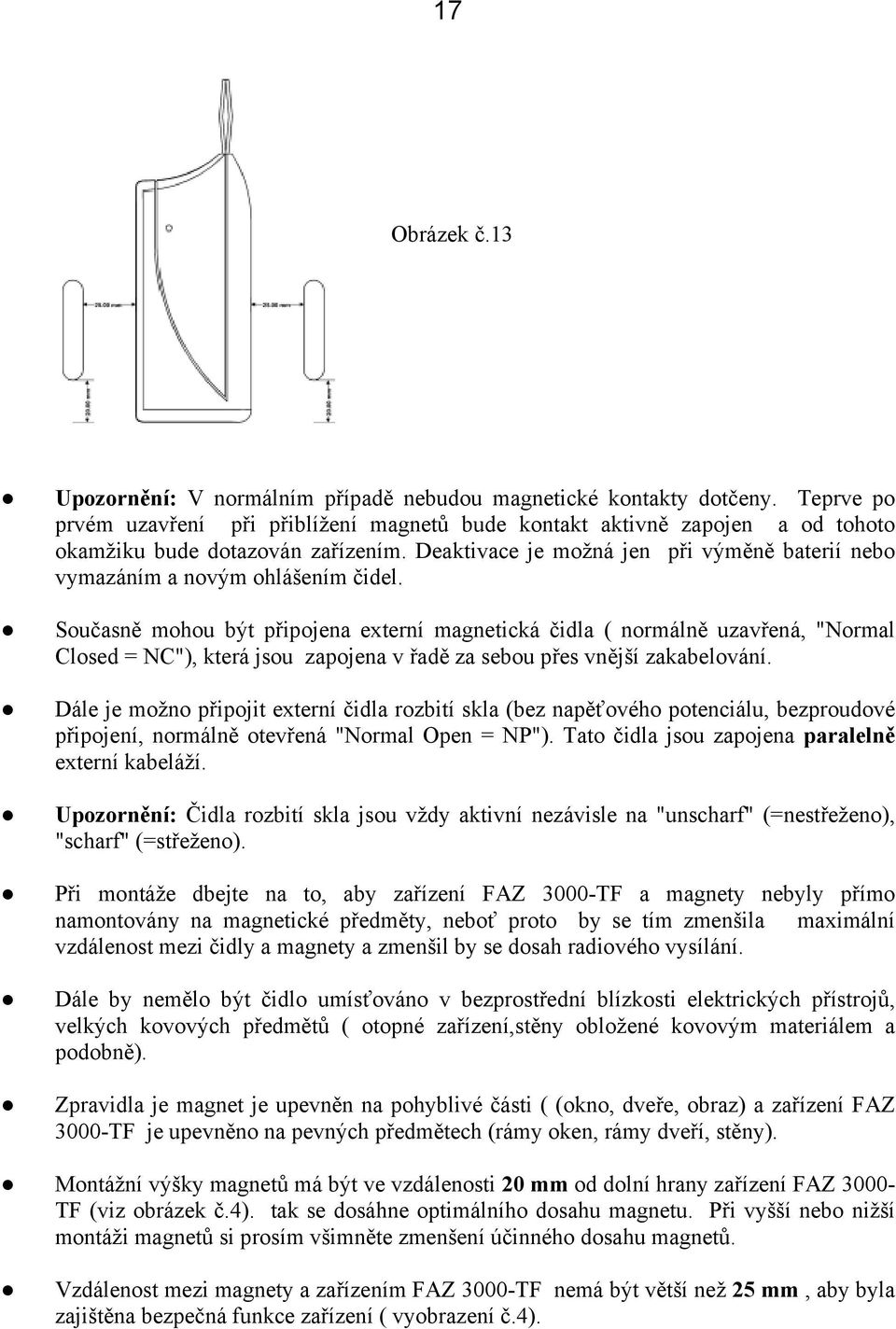

17 17 Obrázek č.13 Upozornění: V normálním případě nebudou magnetické kontakty dotčeny. Teprve po prvém uzavření při přiblížení magnetů bude kontakt aktivně zapojen a od tohoto okamžiku bude dotazován zařízením. Deaktivace je možná jen při výměně baterií nebo vymazáním a novým ohlášením čidel. Současně mohou být připojena externí magnetická čidla ( normálně uzavřená, "Normal Closed = NC"), která jsou zapojena v řadě za sebou přes vnější zakabelování. Dále je možno připojit externí čidla rozbití skla (bez napěťového potenciálu, bezproudové připojení, normálně otevřená "Normal Open = NP"). Tato čidla jsou zapojena paralelně externí kabeláží. Upozornění: Čidla rozbití skla jsou vždy aktivní nezávisle na "unscharf" (=nestřeženo), "scharf" (=střeženo). Při montáže dbejte na to, aby zařízení FAZ 3000-TF a magnety nebyly přímo namontovány na magnetické předměty, neboť proto by se tím zmenšila maximální vzdálenost mezi čidly a magnety a zmenšil by se dosah radiového vysílání. Dále by nemělo být čidlo umísťováno v bezprostřední blízkosti elektrických přístrojů, velkých kovových předmětů ( otopné zařízení,stěny obložené kovovým materiálem a podobně). Zpravidla je magnet je upevněn na pohyblivé části ( (okno, dveře, obraz) a zařízení FAZ 3000-TF je upevněno na pevných předmětech (rámy oken, rámy dveří, stěny). Montážní výšky magnetů má být ve vzdálenosti 20 mm od dolní hrany zařízení FAZ TF (viz obrázek č.4). tak se dosáhne optimálního dosahu magnetu. Při vyšší nebo nižší montáži magnetů si prosím všimněte zmenšení účinného dosahu magnetů. Vzdálenost mezi magnety a zařízením FAZ 3000-TF nemá být větší než 25 mm, aby byla zajištěna bezpečná funkce zařízení ( vyobrazení č.4).

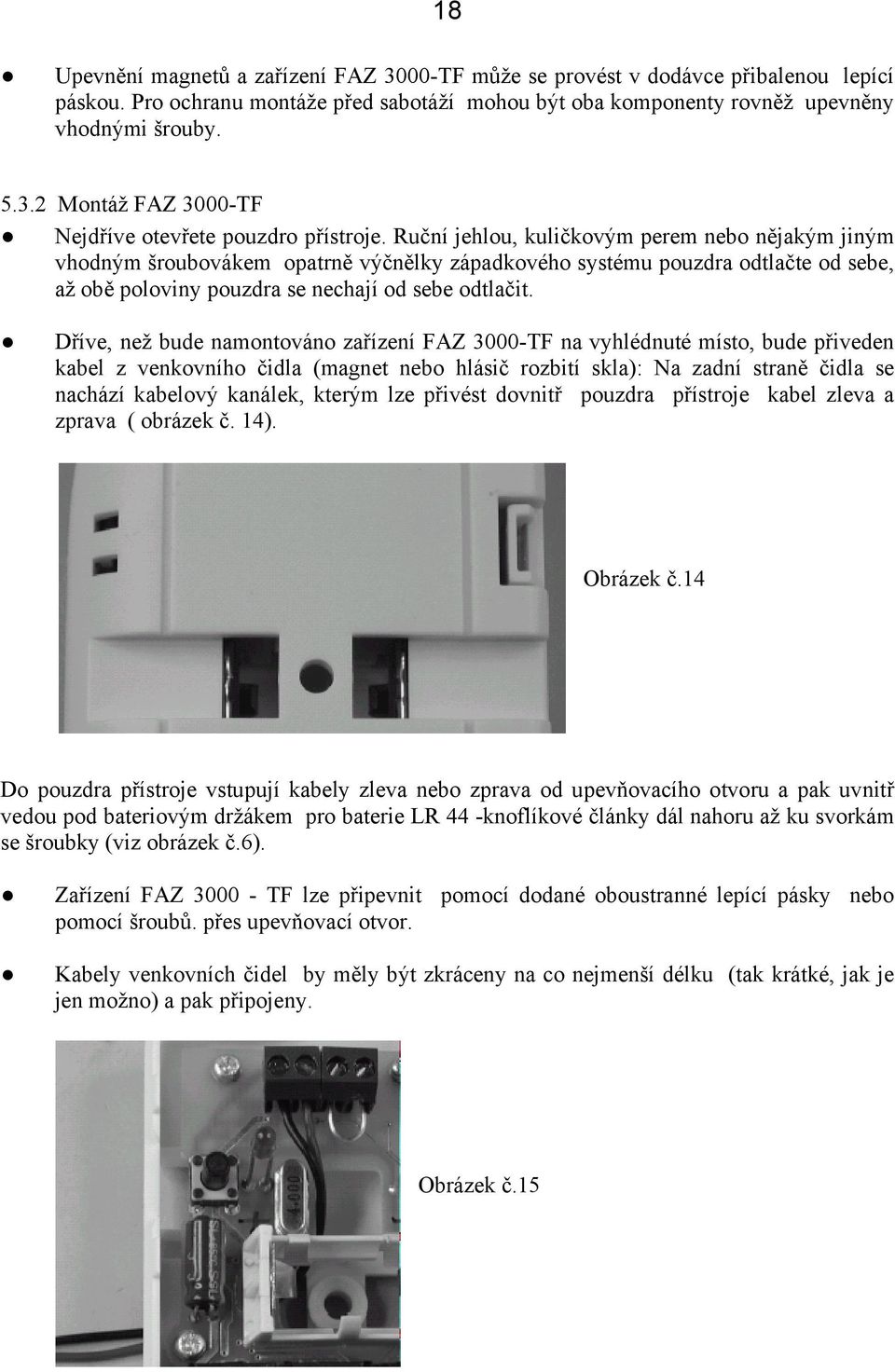

18 18 Upevnění magnetů a zařízení FAZ 3000-TF může se provést v dodávce přibalenou lepící páskou. Pro ochranu montáže před sabotáží mohou být oba komponenty rovněž upevněny vhodnými šrouby Montáž FAZ 3000-TF Nejdříve otevřete pouzdro přístroje. Ruční jehlou, kuličkovým perem nebo nějakým jiným vhodným šroubovákem opatrně výčnělky západkového systému pouzdra odtlačte od sebe, až obě poloviny pouzdra se nechají od sebe odtlačit. Dříve, než bude namontováno zařízení FAZ 3000-TF na vyhlédnuté místo, bude přiveden kabel z venkovního čidla (magnet nebo hlásič rozbití skla): Na zadní straně čidla se nachází kabelový kanálek, kterým lze přivést dovnitř pouzdra přístroje kabel zleva a zprava ( obrázek č. 14). Obrázek č.14 Do pouzdra přístroje vstupují kabely zleva nebo zprava od upevňovacího otvoru a pak uvnitř vedou pod bateriovým držákem pro baterie LR 44 -knoflíkové články dál nahoru až ku svorkám se šroubky (viz obrázek č.6). Zařízení FAZ TF lze připevnit pomocí dodané oboustranné lepící pásky nebo pomocí šroubů. přes upevňovací otvor. Kabely venkovních čidel by měly být zkráceny na co nejmenší délku (tak krátké, jak je jen možno) a pak připojeny. Obrázek č.15

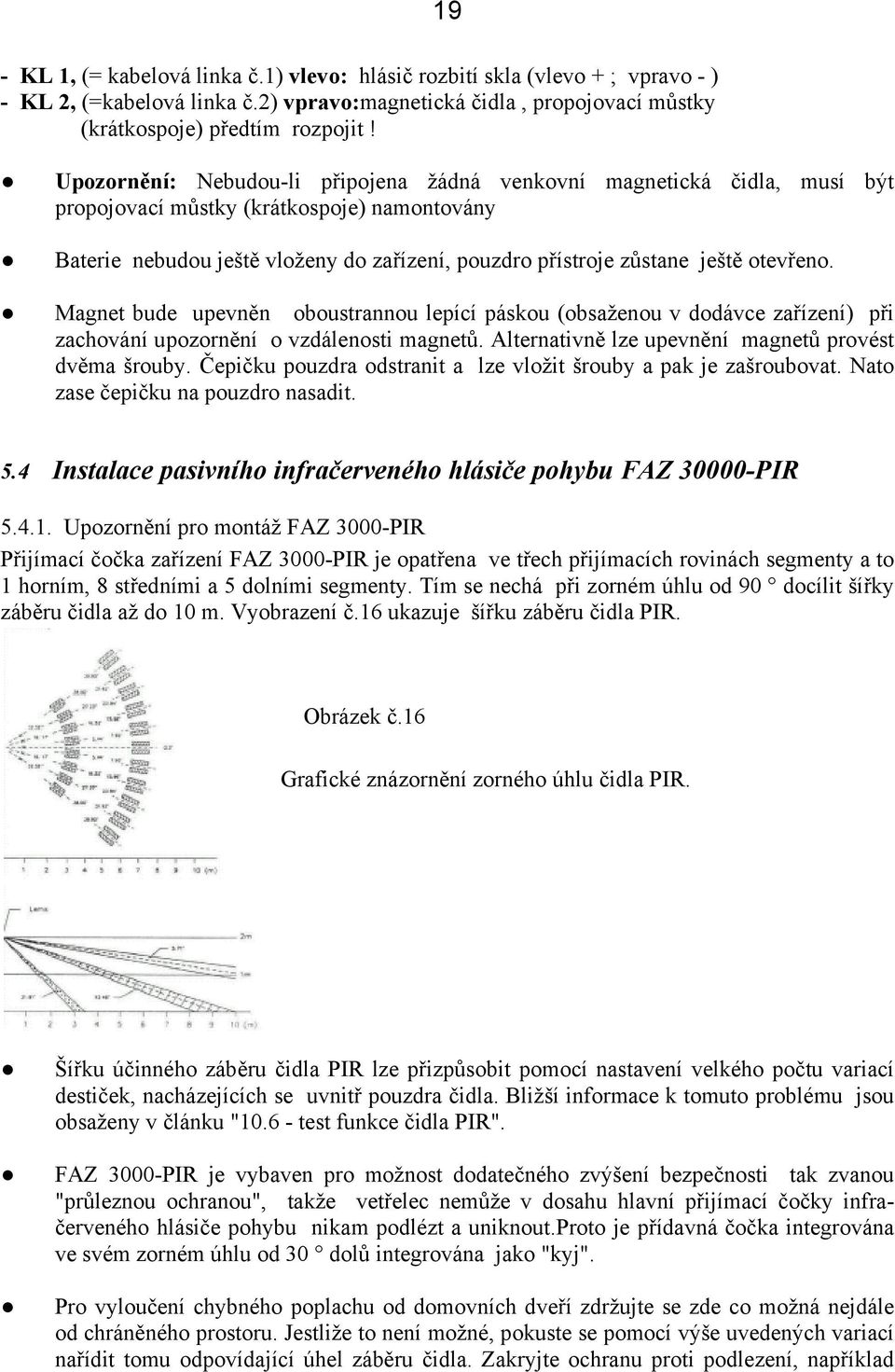

19 19 - KL 1, (= kabelová linka č.1) vlevo: hlásič rozbití skla (vlevo + ; vpravo - ) - KL 2, (=kabelová linka č.2) vpravo:magnetická čidla, propojovací můstky (krátkospoje) předtím rozpojit! Upozornění: Nebudou-li připojena žádná venkovní magnetická čidla, musí být propojovací můstky (krátkospoje) namontovány Baterie nebudou ještě vloženy do zařízení, pouzdro přístroje zůstane ještě otevřeno. Magnet bude upevněn oboustrannou lepící páskou (obsaženou v dodávce zařízení) při zachování upozornění o vzdálenosti magnetů. Alternativně lze upevnění magnetů provést dvěma šrouby. Čepičku pouzdra odstranit a lze vložit šrouby a pak je zašroubovat. Nato zase čepičku na pouzdro nasadit. 5.4 Instalace pasivního infračerveného hlásiče pohybu FAZ PIR Upozornění pro montáž FAZ 3000-PIR Přijímací čočka zařízení FAZ 3000-PIR je opatřena ve třech přijímacích rovinách segmenty a to 1 horním, 8 středními a 5 dolními segmenty. Tím se nechá při zorném úhlu od 90 docílit šířky záběru čidla až do 10 m. Vyobrazení č.16 ukazuje šířku záběru čidla PIR. Obrázek č.16 Grafické znázornění zorného úhlu čidla PIR. Šířku účinného záběru čidla PIR lze přizpůsobit pomocí nastavení velkého počtu variací destiček, nacházejících se uvnitř pouzdra čidla. Bližší informace k tomuto problému jsou obsaženy v článku " test funkce čidla PIR". FAZ 3000-PIR je vybaven pro možnost dodatečného zvýšení bezpečnosti tak zvanou "průleznou ochranou", takže vetřelec nemůže v dosahu hlavní přijímací čočky infračerveného hlásiče pohybu nikam podlézt a uniknout.proto je přídavná čočka integrována ve svém zorném úhlu od 30 dolů integrována jako "kyj". Pro vyloučení chybného poplachu od domovních dveří zdržujte se zde co možná nejdále od chráněného prostoru. Jestliže to není možné, pokuste se pomocí výše uvedených variací nařídit tomu odpovídající úhel záběru čidla. Zakryjte ochranu proti podlezení, například

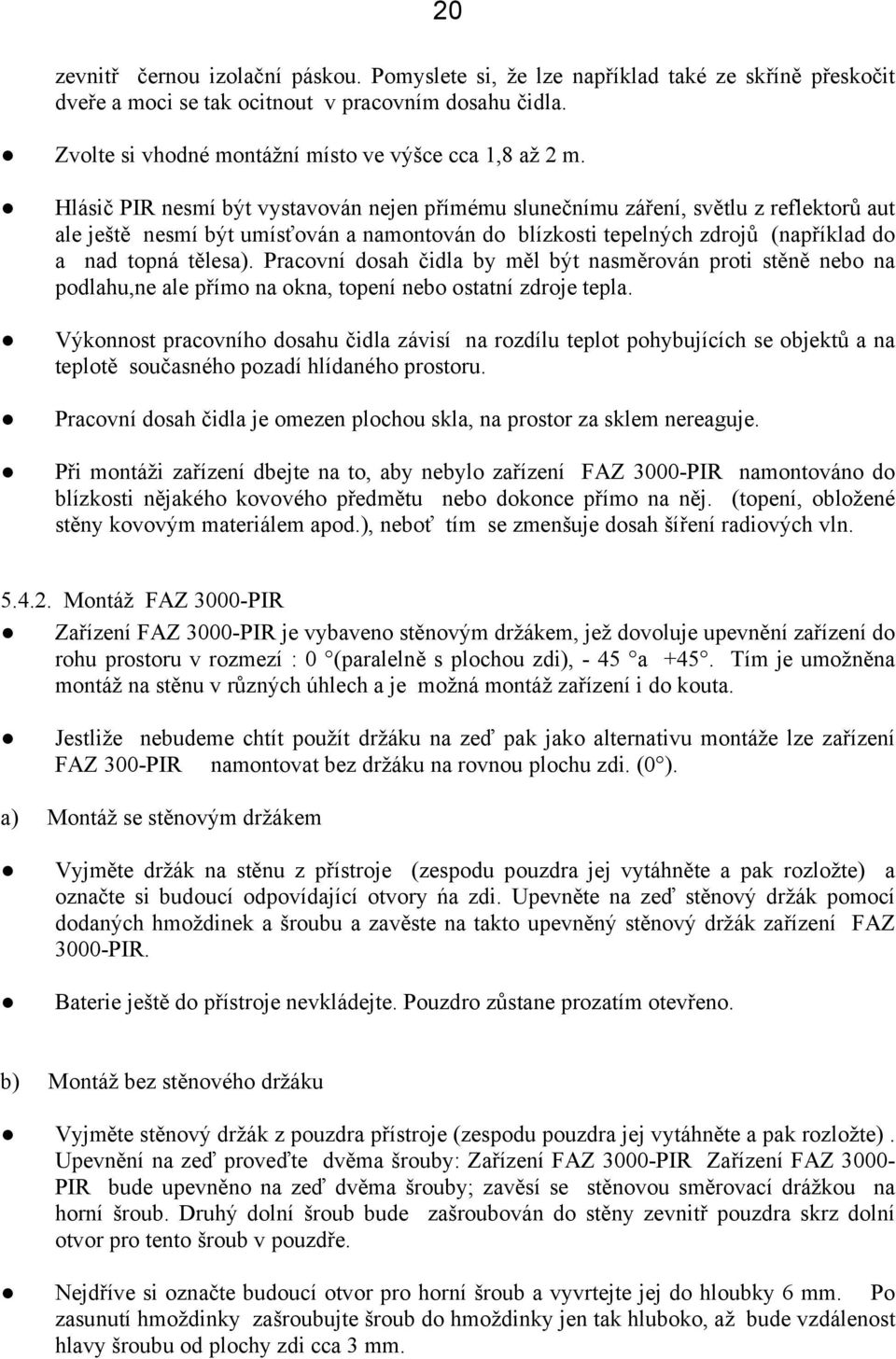

20 20 zevnitř černou izolační páskou. Pomyslete si, že lze například také ze skříně přeskočit dveře a moci se tak ocitnout v pracovním dosahu čidla. Zvolte si vhodné montážní místo ve výšce cca 1,8 až 2 m. Hlásič PIR nesmí být vystavován nejen přímému slunečnímu záření, světlu z reflektorů aut ale ještě nesmí být umísťován a namontován do blízkosti tepelných zdrojů (například do a nad topná tělesa). Pracovní dosah čidla by měl být nasměrován proti stěně nebo na podlahu,ne ale přímo na okna, topení nebo ostatní zdroje tepla. Výkonnost pracovního dosahu čidla závisí na rozdílu teplot pohybujících se objektů a na teplotě současného pozadí hlídaného prostoru. Pracovní dosah čidla je omezen plochou skla, na prostor za sklem nereaguje. Při montáži zařízení dbejte na to, aby nebylo zařízení FAZ 3000-PIR namontováno do blízkosti nějakého kovového předmětu nebo dokonce přímo na něj. (topení, obložené stěny kovovým materiálem apod.), neboť tím se zmenšuje dosah šíření radiových vln Montáž FAZ 3000-PIR Zařízení FAZ 3000-PIR je vybaveno stěnovým držákem, jež dovoluje upevnění zařízení do rohu prostoru v rozmezí : 0 (paralelně s plochou zdi), - 45 a +45. Tím je umožněna montáž na stěnu v různých úhlech a je možná montáž zařízení i do kouta. Jestliže nebudeme chtít použít držáku na zeď pak jako alternativu montáže lze zařízení FAZ 300-PIR namontovat bez držáku na rovnou plochu zdi. (0 ). a) Montáž se stěnovým držákem Vyjměte držák na stěnu z přístroje (zespodu pouzdra jej vytáhněte a pak rozložte) a označte si budoucí odpovídající otvory ńa zdi. Upevněte na zeď stěnový držák pomocí dodaných hmoždinek a šroubu a zavěste na takto upevněný stěnový držák zařízení FAZ 3000-PIR. Baterie ještě do přístroje nevkládejte. Pouzdro zůstane prozatím otevřeno. b) Montáž bez stěnového držáku Vyjměte stěnový držák z pouzdra přístroje (zespodu pouzdra jej vytáhněte a pak rozložte). Upevnění na zeď proveďte dvěma šrouby: Zařízení FAZ 3000-PIR Zařízení FAZ PIR bude upevněno na zeď dvěma šrouby; zavěsí se stěnovou směrovací drážkou na horní šroub. Druhý dolní šroub bude zašroubován do stěny zevnitř pouzdra skrz dolní otvor pro tento šroub v pouzdře. Nejdříve si označte budoucí otvor pro horní šroub a vyvrtejte jej do hloubky 6 mm. Po zasunutí hmoždinky zašroubujte šroub do hmoždinky jen tak hluboko, až bude vzdálenost hlavy šroubu od plochy zdi cca 3 mm.

21 21 Otevřete pouzdro, v němž pomocí nehtu prstu nebo kuličkovou tužkou nebo jiným vhodným šroubovákem stlačte stranovou západku pouzdra (zatlačte dovnitř pouzdra, až se oddělí od sebe obě poloviny pouzdra). Zavěste zařízení FAZ 3000-PIR na právě namontovaný šroub. Pak zajistěte upevnění zařízení na plochu stěny oběma upevňovacími šrouby křížovým šroubovákem a posuňte jej výš. Tím bude zevnitř zpřístupněn dolní šroub. Budoucí otvor ve stěně (6 mm ) bude označen pomocí kuličkové tužky. Vysuňte nyní zařízení FAZ 3000-PIR ze šroubu na zdi a vyvrtejte otvor. Po vložení hmoždinky do vyvrtaného otvoru pak opět zavěste zařízení FAZ 3000-PIR na zeď a zašroubováním druhého šroubu zevnitř je upevněte definitivně na zeď. Posuňte plochu pouzdra zase do střední polohy zapevněte je plochým upevňovacím šroubem. Baterie ještě do přístroje nevkládejte. Pouzdro zůstane prozatím otevřeno. 5.5 Příprava dálkového ovládání FAZ 3000-FB Pro ochranu systému před nepovolaným použitím se používá u dálkového ovládání bezpečnostní kód, který musí být nastaven v zařízení po vložení baterií. Bezpečnostní kód je vytvořen a vložen do zařízení pomocí 3 tlačítek a skládá se 9-místné posloupnosti čísel stlačením jednotlivých tlačítek.. Tím lze vložit 39 = různých bezpečnostních kódů, čímž je docílena bohatě postačitelná ochrana před nepovolaným použitím zařízení. Upozornění: Vložte kód, který si zvolíte,ovšem předtím si však bezpečně poznamenejte sled zmáčknutí tlačítek zvoleného kódu a pak jej teprve vložte do zařízení. Toto je postačitelná pomoc, jestliže vyměňujete baterie nebo chcete obsadit další dálkové ovládání tím samým kódem. Otevřete vzadu pouzdra bateriovou krytku jejím posunutím ve směru označené šipky. Vložte oba knoflíkové bateriové články typu LR 44 ve správné polaritě do bateriového prostoru, to znamená plus nahoru, a bateriový prostor znovu uzavřete krytkou. LED dioda bude blikat po dobu cca 20 sekund, což signalizuje připravenost zařízení pro vložení bezpečnostního kódu. Jestliže nebude během těchto 20 sekund vložen žádný bezpečnostní kód, LED dioda zhasne. Stlačením libovolného tlačítka bude opět aktivován mód zařízení na dobu 20 sekund pro vložení bezpečnostního kódu. Po vložení bezpečnostního kódu zhasne LED dioda a zařízení dálkového ovládání je připraveno k vlastnímu provozu. 6. Vlastni provoz zařízení / programování Podle toho, co bylo dříve popsáno, a byly namontovány všechny komponenty sady na vyhrazeném provozním místě, lze uvést celý systém do provozu a nastavení zařízení

22 22 přizpůsobit vlastním požadavkům a představám. Dříve než začnete s programováním zařízení, seznamte se prosím s obsluhovacími prvky, ukazateli, jakož i se základními principy obsluhovací struktury poplachového zařízení - poplachové ústředny FAZ 3000-Z Ukazatel a obsluhované prvky FAZ 3000-Z Zařízení FAZ 3000-Z je vybaveno následujícími ukazateli a obsluhovacími prvky: Kontrolní pole s 6 stavovými LED diodami: "Netz" (=elektrická siť) : ukazuje stávající stav elektrického síťového napětí "Stoerung" (=porucha) : svítí při poruchách, jako například otevřený sabotážní kontakt "Baterie" (=baterie) : svítí při vyčerpání nouzového proudu baterií FAZ 3000-Z "Unscharf" (=nestřeženo) : poplachové zařízení je zapojeno do provozu "nestřeženo" "intern scharf (= vnitřní střežení): poplachové zařízení je zapojeno do provozu "vntřní střežení " "extern scharf" (=vnější střežení): poplachové zařízení je zapojeno do provozu "vnější střežení" LCD - dispĺej, osvětleno pozadí ukazatele, 2- místný datový údaj, 11 značek na každé buňce. : ukazatel stavového hlášení a pod. Pole tlačítek, 16 čtvercových tlačítek: pro naprogramování ústředny, dotazy na data a pod. Pole tlačítek, 3 tlačítka (kulatá) pro zapnutí a vypnutí funkce střežení poplachového zařízení Struktura obsluhy FAZ 3000-Z Pro docílení jednoduchého programování je využito u zařízení FAZ 3000-Z zavedené programování s více rovinammi programové nabídky, podobně jako u mobilu. Hlavní rovina nabídky => střední rovina nabídky => dolní rovina nabídky/programování Hlavní rovina V hlavní nabídkové rovině (normální ukazovací mód) to znamená nestisknout žádná tlačítka případně nevolit žádné funkce, ukazuje přístroj následující hodnoty: Stav: "unchasrf" (=nestřeženo) LED dioda: "NETZ" (=el. síť), unscharf" Displej: Stav / hodiny / datum Unscharf (=nestřeženo) 23: Stav: "intern scharf (=vnitřně střeženo) a "extern scharf" (venku střeženo) LED dioda: ůnetz", "intern scharf" případně "extern scharf" ( po dobu 1 minuty na displeji) Displej: Stav / hodiny datum

23 23 Int.Unscharf) 23: Ext.Unscharf) 23: Střední nabídková rovina Střední nabídková rovina se skládá z následujících nabídek, jež jsou volitelné tak,jak jdou za sebou: Stoerungen (poruchy) => Ereignisse (příhody)=>senzoren (čidla) =>Wartung (údržba) =>AZ Konfig (konfigurace zařízení) =>Gehtest (Funkční test) =>int.sirene (vnitřní siréna) =>ext.sirene (vnější siréna) =>Alarmwahler (volič poplachů) =>PC-interf. (počítačové rozhraní) =>Storungen (poruchy)... V následujících odstavcích je vysvětlen význam jednotlivých nabídek.: Storungen (poruchy) Ukazatel ukáže, které čidlo má poruchu Možné poruchy: vyčerpané baterie,otevřený kontakt, sabotáž Odstranění příčin poruch na čidle Ereignisse: (příhody ): Vyvolání posledních příhod s datumem, časem, jménem čidla Příhody jsou: přepínač střežení / nestřežení, poplachová hlášení atd. Sensoren : (čidla): Nabídku čidel ovládají jednotlivá čidla a nabídka se skládá z 4 podnabídek: Doložka: Čidla se ohlašují a udávají své jméno Mazání: mazání čidel Jména: měnit jména čidel Vlastnosti: Vkládání případně měnění vlastností čidel vnitřní / vnější / uzavírací skupina / PIN-citlivost Wartung: (Údržba ): Údržba čidel : výměna baterií, změnit metalické propojení bez vypnutí sabotážního poplachu Konfigurace ústředny poplachového zařízení Vložit čas / datum DCF- konfigurace: zap/ vyp, kontrola příjmu (vyhrazeno jen při připojení externího přijímače DCF) Nastavení prodloužení doby pro externí střežení případně pro zavírací skupinu Vložení bezpečnostního kódu pro nastavení poplachového zařízení Vložení bezpečnostního kódu pro vnitřní střežení ložení bezpečnostního kódu pro venkovní střežení Vložení domácího kódu ( přo použití více systémů)

24 24 Funkční test: Zkouška funkce čidel,ukazatelů na ústředně Vnitřní siréna: Nastavení pro vnitřní sirénu přijímá: Podmínky pro vypnutí poplachu Délka poplachu Délka doby trvání signálu Délka signálu při potvrzení přepínačem vnitřního střežení Délka signálu při potvrzení přepínačem vnějšího střežení Externí siréna: Nastavení pro volič poplachu přijímá: Podmínky pro vypnutí poplachu Tichý poplach zap / vyp Vložení telefonního čísla 1 Vložení telefonního čísla 2 Vložení telefonního čísla 3 Vložení aktivace nějakého úřadu Vložení tajného kódu do přístroje volby poplachu pro dálkové řízení telefonem Dálkové řízení: neomezené údaje dálkového řízení, konfigurace automatického telefonního příjmu. Rozhraní počítače: Nastavení pro rozhraní počítače přijímá: Podmínky pro vypnutí poplachu Tichý poplach zap / vyp 7. Příklad programování pro kompletní sadu V následujícím textu bude popsán zavedený způsob programování až k provozu podstatných funkcí. To jsou kroky, které musí napřed bezpodmínečně provést uživatel, aby byla umožněna činnost základních funkcí přístroje. Upozornění: Pro přerušení vkládaní údajů do přístroje musí být aktivní tlačítko " C". Po provedení dole popsaných kroků v článku "instalace ústředny " se objeví na displeji následující údaj: Unscharf =(nestřeženo) 0:

25 Nastavení datumu a času V normálním případě bude provozováno zařízení FAZ 3000 bez přídavného DCF- přijímače (=přijímač radiových časových signálů). V tomto případě musí být ručně vložen datum a čas. Stiskněte tlačítko " Menu a/a " (vlevo dole), nato se objeví nápis Storungen (=poruchy) Tlačítkem " a " " si zvolíte nabídku ""AZ Konfig" (= konfigurace ústředny FAZ-3000-Z) AZ Konfig Tlačítkem " OK " máte přístup k této nabídce a přitom se objeví na displeji nápis: AZ Konfig Zeit setzen (čas nastavit) Tlačítkem " OK " máte přístup k nastavování času, datumu, roku, dne, v týdnu a na displeji se objeví: 0: Mo (=pondělí) Údaj o čase - číslice hodiny je podtržena: Nastavte hodinový časový údaj tlačítkem " " nebo přímo přes klávesnici. 16: Mo (=pondělí) Tlačítkem " " se dostanete do nabídky pro nastavení minut, které provedete pomocí tlačítek " " a " " nebo vložením přímo z klávesnice. 16: Tlačítkem " " se dostanete do nabídky pro nastavení datumu, které provedete pomocí tlačítek " " a " " nebo vložením přímo z klávesnice. 16: Mo (=pondělí)

26 26 Tlačítkem " " se dostanete do nabídky pro nastavení měsíce, které provedete pomocí tlačítek " " a " " nebo vložením přímo z klávesnice. 16: Mo (=pondělí) Tlačítkem " " se dostanete do nabídky pro nastavení roku, které provedete pomocí tlačítek " " a " " nebo vložením přímo z klávesnice. 16: Mo (=pondělí) Tlačítkem " " se dostanete do nabídky pro nastavení dne v týdnu, které provedete pomocí tlačítek " " a " " nebo vložením přímo z klávesnice klávesami 1 až 7. 16: Fr (=úterý) Zakončení nastavení a potvrzení vložených údajů proveďte stlačení tlačítka "OK". (AZ Konfig= konfigurace ústředny, Zeit setzen= nastavit čas) AZ Konfig Zeit setzen Dvakrát stiskněte tlačítko " C " a ocitnete se opět v hlavní nabídkové úrovni. Unscharf (=nestřeženo) Nastavení domácího kódu Pro zabránění vzniku vzájemného ovlivňování v pásmu radiového vysílání poplachových zařízení a v jejich radiovém dosahu při současném použití několika poplachových zařízení v jednom objektu, které by měly mezi sebou spolupracovat, musíte do těchto zařízení vložit tak zvaný domácí kód. Tento kód lze nastavit v počtu od 1 až do 15 (tedy 15 různých možností kódů). Stiskněte tlačítko "Menu a/a" (vlevo dole), objeví se nápis na displeji Storungen (Poruchy) Pomocí tlačítek " " a " " si zvolte nabídku " AZ Konfig". AZ Konfig Po stlačení tlačítka "OK" máte přístup k této nabídce, na displeji se objeví:

27 27 AZ Konfig Zeit setzen (vložit čas) Pomocí tlačítek " " a " " si zvolte domácí kód. AZ Konfig Hauscode (domácí kód) Po stisknutí tlačítka "OK" máte přístup k nastavení 1. domácího kódu: Hauscode :1 (1.dom.dód) Pomocí tlačítek " " a " " si nastavte zvolený domácí kód, např.10. Hauscode :10 Pro uzavření a potvrzení vložených údajů stiskněte tlačítko "OK". AZ Konfig Hauscode (domácí kód) Po dvojím stisknutí tlačítka " C "se budete opět nacházet v hlavní nabídkové rovině. Unscharf (nestřeženo) 16: Hlášení čidel Všeobecná upozornění Všechny komponenty systému se musí ohlásit ústředně. Pro dveřní / okenní čidla a pro PIR přinášíme tyto informace. Jméno čidla bude zadáno právě při plánování ( článek 4) a mělo by být poznamenáno na půdorysu - náčrtku, například "obýv ok 1" (= v obývacím pokoji okno č.1). Přiřazení vnitřních čidel J/N (ano/ ne ), by mělo být rovněž patrné (vnitřní čidlo: N = externí) Zásadně platí: Při funkci "extern scharf" (=venkovní střežení) bude objekt střežen v době nepřítomnosti, to znamená vnější povrch objektu a vnitřní prostor. Nezávisle na přiřazení čidel vyhlašují poplach všechna čidla. Funkce ""intern scharf" (vnitřní střežení) provádí vnější jištění povrchu objektu. V tom případě smějí reagovat pouze ta čidla, které byly přiděleny pro jištění vnějšího povrchu objektu, například dveřní/okenní hlásiče. Vnitřní čidla, to znamená čidla pro dohled na vnitřní prostor se při funkce "intern scharf" (vnitřní střežení) nevypínají, na př. PIR čidla.

28 28 Po přiřazení interních čidel J/N (ano/ne) lze pro každé čidlo potvrdit odpovídající a již vené a určené přiřazení: Vnitřní čidla Ja ( ano) : čidlo vyhlásí poplach jen při funkci "extern scharf ( vnější střežení), vnitřní čidlo "nein" (ne): čidlo vyhlásí poplach v každém případě. Uzavírací skupina J/N: Všechna čidla, která zajišťují přímo venkovní dveře (například dveřní/okenní hlásiče nebo PIR) mají být přiřazeny k uzavírací skupině. Jen při PIR-hlásiči : Citlivost Daná citlivost PIR-čidel je nastavitelná. Hodnota využitelné citlivosti se pohybuje od 1 do 4, při čem hodnota 4 představuje nevyšší citlivost. Z výroby je nastavena citlivost na hodnotu Příprava ústředny Ústřednu je nutno nejdříve připravit na příjem hlášení od čidel: Řiďte se prosím následujícími kroky: Stiskněte tlačítko "Menu a/a" (vlevo dole), pak se objeví nápis Storungen (poruchy) Pomocí tlačítek " " " " si zvolte nabídku "Sensoren " (čidla) Sensoren (čidla) Stiskněte tlačítko " OK" a máte přístup k této nabídce, objeví se nápis: Sensoren (čidla) Hinzufugen (připojení) Tlačítkem "OK " máte přístup k připojení čidel: Sensor 1 (čidlo 1) Frei (=volné) Tím je ústředna připravena k příjmu hlášení prvního dveřního / okenního hlásiče nebo PIR čidla Ohlášení z dveřního /okenního hlásiče Ústředna je připravena tak, jak je popsáno v článku "7.3.2 Příprava ústředny" nebo se dříve ohlásily čidla a hlášení ještě není po trojnásobném stlačení tlačítka " C " ukončen. Ústředna bude ukazovat nápis:

29 29 Sensor X (čidlo X) Frei (=volný) Upozornění: X = počet právě připravených čidel vydat hlášení +1 Přejděte k prvnímu dveřnímu /okennímu hlásiči,který chce vydat hlášení. Po provedení kroků, popsaných v článku "5.3.2 Instalace",nachází se pouzdro v otevřeném stavu. Vložte 2 baterie ve správné polaritě typu AA do levého a do středního bateriového prostoru. Čidlo obdrží po vyslání jednoho funkčního signálu spojení s ústřednou. LED dioda čidla nato krátce zablikne,ústředna vydá krátký signální tón jako potvrzení příjmu tohoto funkčního signálu. Budou-li využívány pouze vnitřní nebo vnější magnetické kontakty, postačí pro provoz čidla oba mikročlánky baterie typu AAA. Je-li připojen vnější hlásič rozbití skla, tak prosím vložte ve správné polaritě další mikročlánek baterie typu AAA jakož i 3 knoflíkové články typu LR 44 do bateriového prostoru. Pro prostor pro knoflíkové články platí: plus pól je vlevo. Uzavřete pouzdro dveřního / okenního hlásiče tak, až uslyšíte při zavření zřetelně slyšitelný zvuk klapnutí. Přejděte k ústředně na níž se objeví nápis: Kontakt 1 _ Klávesnicí vložte jméno čidla. Tlačítka jsou současně obsazeny více písmeny. Písmena budou zapojovány postupně za sebou po příslušném vícenásobném stisknutí tlačítka. Za 2 sekundy po posledním stisknutí tlačítka poskočí kurzor k další číslici. Změna mezi velkým a malým písmenem se přepíná stlačením tlačítka " Menu a/a" Mezeru mezi písmeny dostaneme po stisknutí tlačítka "0". Nedopatřením vložené špatné písmeno vymažeme stisknutím tlačítka " C ". Vložení jména se uzavře po stisknutí tlačítka " OK" a na displeji se následovně objeví nápis: Verschl.: (=uzavřeno) N Intern (vnitřní) N Tlačítkem " " si zvolíte : vnitřní čidlo J/N (ano/ne).
