NÁVOD K OBSLUZE. Bezdrátová (rádiová) meteorologická stanice WS 7208 (433 MHz) Obj. č.:

Transkript

1 NÁVOD K OBSLUZE Bezdrátová (rádiová) meteorologická stanice WS 7208 (433 MHz) Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!

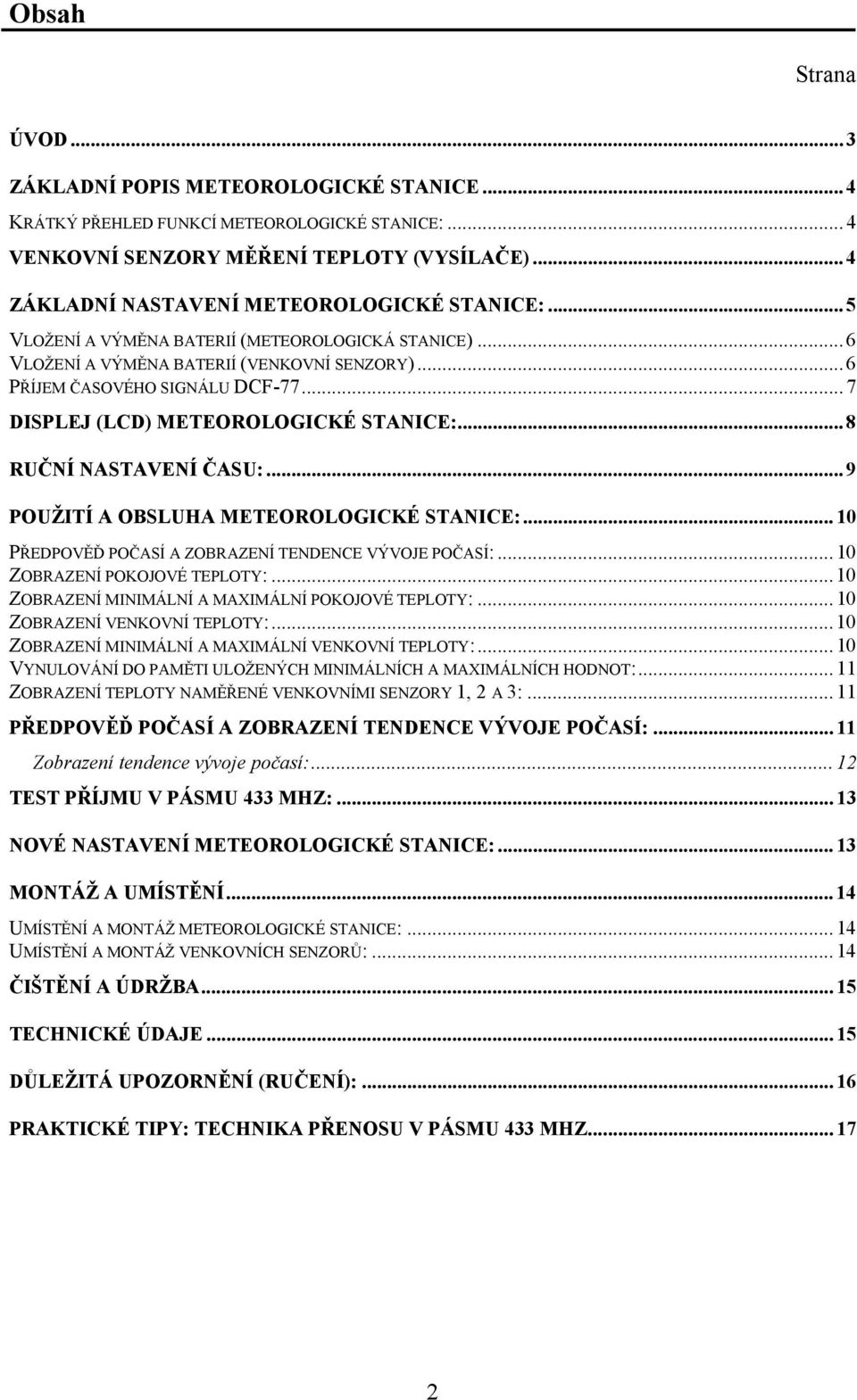

2 Obsah Strana ÚVOD... 3 ZÁKLADNÍ POPIS METEOROLOGICKÉ STANICE... 4 KRÁTKÝ PŘEHLED FUNKCÍ METEOROLOGICKÉ STANICE:... 4 VENKOVNÍ SENZORY MĚŘENÍ TEPLOTY (VYSÍLAČE)... 4 ZÁKLADNÍ NASTAVENÍ METEOROLOGICKÉ STANICE:... 5 VLOŽENÍ A VÝMĚNA BATERIÍ (METEOROLOGICKÁ STANICE)... 6 VLOŽENÍ A VÝMĚNA BATERIÍ (VENKOVNÍ SENZORY)... 6 PŘÍJEM ČASOVÉHO SIGNÁLU DCF DISPLEJ (LCD) METEOROLOGICKÉ STANICE:... 8 RUČNÍ NASTAVENÍ ČASU:... 9 POUŽITÍ A OBSLUHA METEOROLOGICKÉ STANICE: PŘEDPOVĚĎ POČASÍ A ZOBRAZENÍ TENDENCE VÝVOJE POČASÍ: ZOBRAZENÍ POKOJOVÉ TEPLOTY: ZOBRAZENÍ MINIMÁLNÍ A MAXIMÁLNÍ POKOJOVÉ TEPLOTY: ZOBRAZENÍ VENKOVNÍ TEPLOTY: ZOBRAZENÍ MINIMÁLNÍ A MAXIMÁLNÍ VENKOVNÍ TEPLOTY: VYNULOVÁNÍ DO PAMĚTI ULOŽENÝCH MINIMÁLNÍCH A MAXIMÁLNÍCH HODNOT: ZOBRAZENÍ TEPLOTY NAMĚŘENÉ VENKOVNÍMI SENZORY 1, 2 A 3: PŘEDPOVĚĎ POČASÍ A ZOBRAZENÍ TENDENCE VÝVOJE POČASÍ: Zobrazení tendence vývoje počasí: TEST PŘÍJMU V PÁSMU 433 MHZ: NOVÉ NASTAVENÍ METEOROLOGICKÉ STANICE: MONTÁŽ A UMÍSTĚNÍ UMÍSTĚNÍ A MONTÁŽ METEOROLOGICKÉ STANICE: UMÍSTĚNÍ A MONTÁŽ VENKOVNÍCH SENZORŮ: ČIŠTĚNÍ A ÚDRŽBA TECHNICKÉ ÚDAJE DŮLEŽITÁ UPOZORNĚNÍ (RUČENÍ): PRAKTICKÉ TIPY: TECHNIKA PŘENOSU V PÁSMU 433 MHZ

3 Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup naší moderní bezdrátové meteorologické stanice s přenosem naměřených údajů v rádiovém pásmu 433 MHz. Tato stanice zobrazuje symbolickou předpověď počasí, čas, pokojovou teplotu a venkovní teplotu (až ze tří venkovních senzorů měření teploty). Do paměti meteorologické stanice se ukládají maximální a minimální hodnoty všech naměřených teplot, které můžete zobrazit na displeji stanice po stisknutí příslušného tlačítka. Stanice je dále vybavena hodinami řízenými časovým signálem DCF z vysílače ve Frankfurtu nad Mohanem. Tento inovovaný přístroj se 4 funkčními (ovládacími) tlačítky má velice jednoduché ovládání a hodí se ideálně jak pro použití v domácnosti, tak i v kanceláři, jakož i pro praktické účely. 3

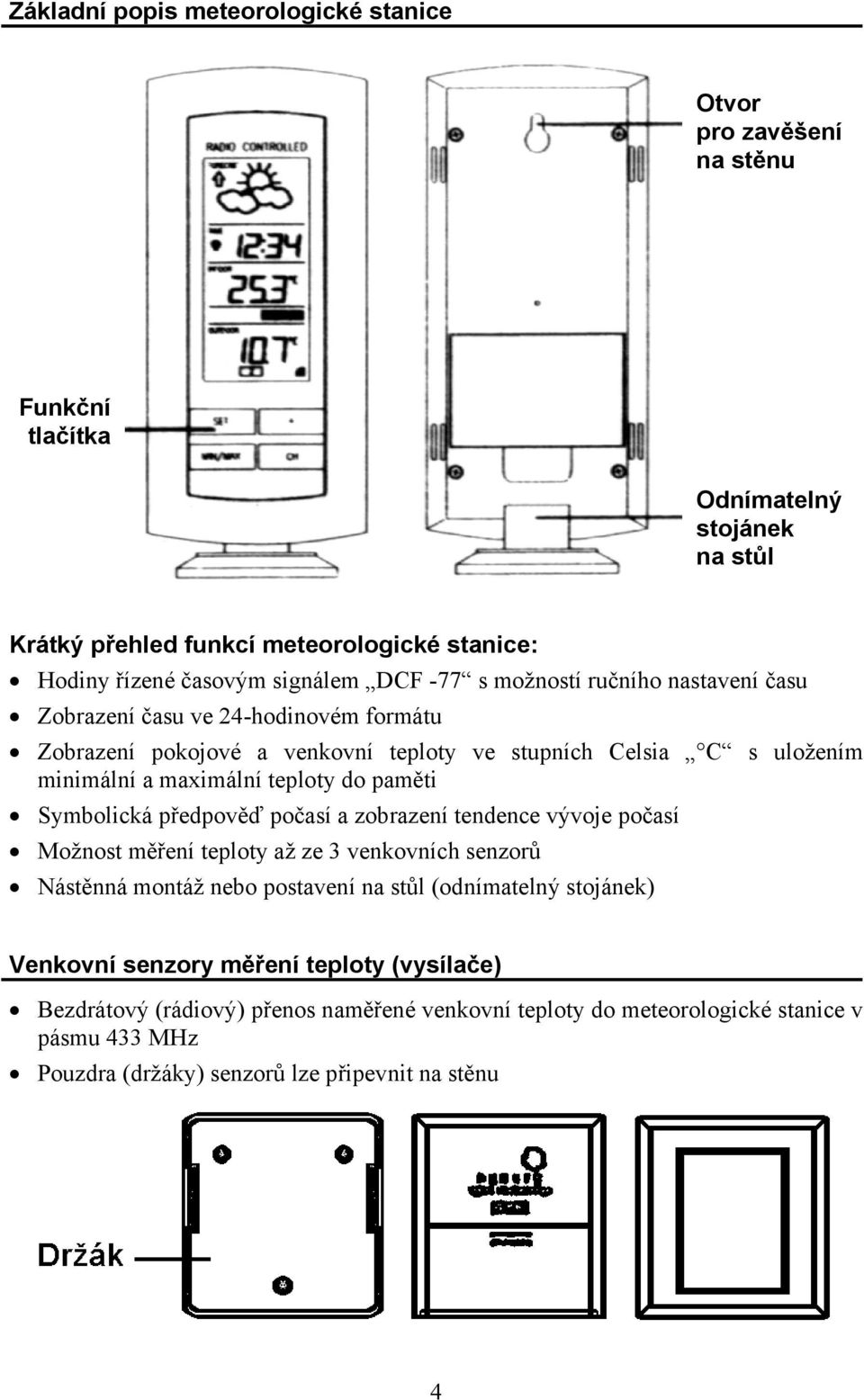

4 Základní popis meteorologické stanice Otvor pro zavěšení na stěnu Funkční tlačítka Odnímatelný stojánek na stůl Krátký přehled funkcí meteorologické stanice: Hodiny řízené časovým signálem DCF -77 s možností ručního nastavení času Zobrazení času ve 24-hodinovém formátu Zobrazení pokojové a venkovní teploty ve stupních Celsia C s uložením minimální a maximální teploty do paměti Symbolická předpověď počasí a zobrazení tendence vývoje počasí Možnost měření teploty až ze 3 venkovních senzorů Nástěnná montáž nebo postavení na stůl (odnímatelný stojánek) Venkovní senzory měření teploty (vysílače) Bezdrátový (rádiový) přenos naměřené venkovní teploty do meteorologické stanice v pásmu 433 MHz Pouzdra (držáky) senzorů lze připevnit na stěnu 4

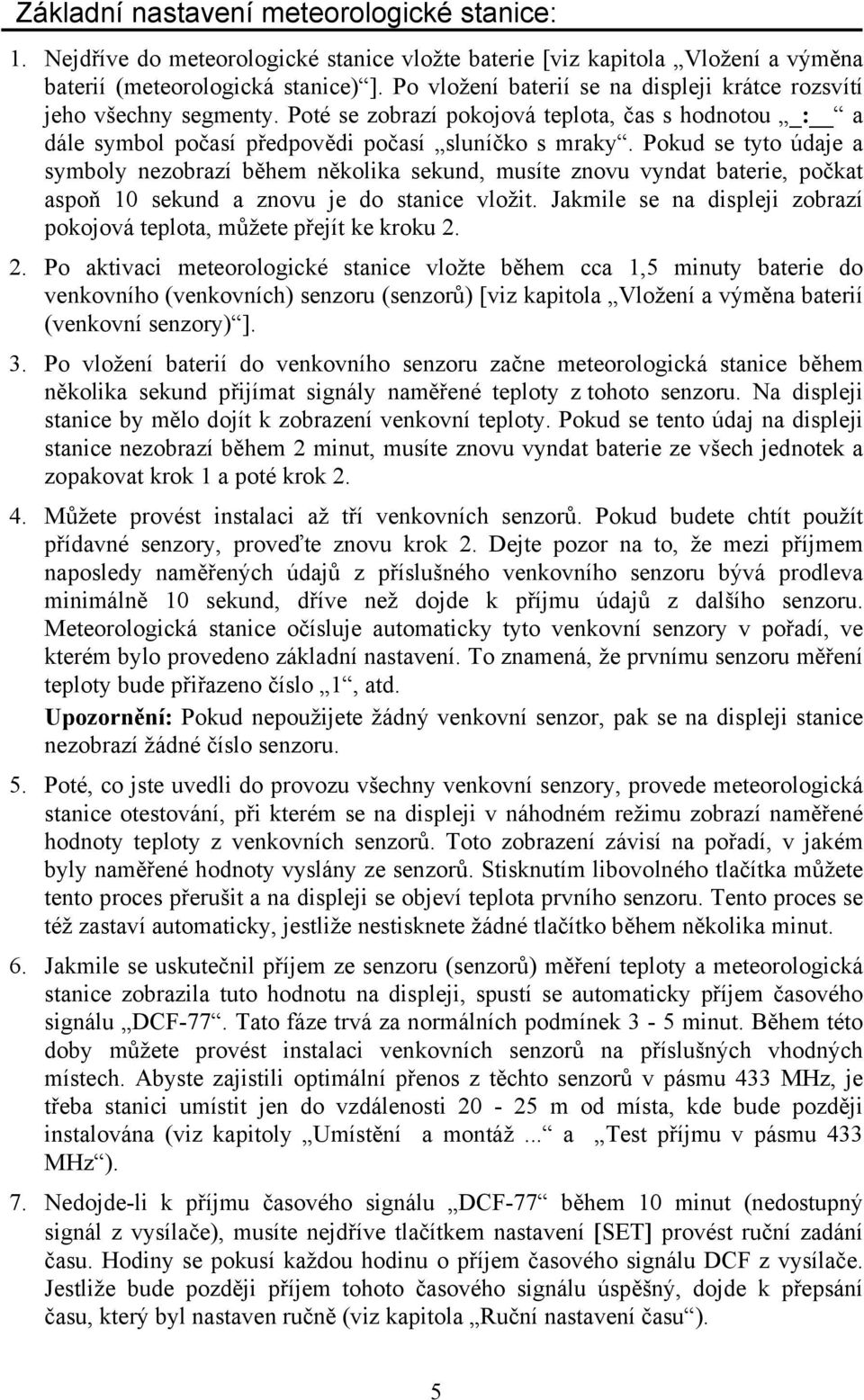

5 Základní nastavení meteorologické stanice: 1. Nejdříve do meteorologické stanice vložte baterie [viz kapitola Vložení a výměna baterií (meteorologická stanice) ]. Po vložení baterií se na displeji krátce rozsvítí jeho všechny segmenty. Poté se zobrazí pokojová teplota, čas s hodnotou _: a dále symbol počasí předpovědi počasí sluníčko s mraky. Pokud se tyto údaje a symboly nezobrazí během několika sekund, musíte znovu vyndat baterie, počkat aspoň 10 sekund a znovu je do stanice vložit. Jakmile se na displeji zobrazí pokojová teplota, můžete přejít ke kroku Po aktivaci meteorologické stanice vložte během cca 1,5 minuty baterie do venkovního (venkovních) senzoru (senzorů) [viz kapitola Vložení a výměna baterií (venkovní senzory) ]. 3. Po vložení baterií do venkovního senzoru začne meteorologická stanice během několika sekund přijímat signály naměřené teploty z tohoto senzoru. Na displeji stanice by mělo dojít k zobrazení venkovní teploty. Pokud se tento údaj na displeji stanice nezobrazí během 2 minut, musíte znovu vyndat baterie ze všech jednotek a zopakovat krok 1 a poté krok Můžete provést instalaci až tří venkovních senzorů. Pokud budete chtít použít přídavné senzory, proveďte znovu krok 2. Dejte pozor na to, že mezi příjmem naposledy naměřených údajů z příslušného venkovního senzoru bývá prodleva minimálně 10 sekund, dříve než dojde k příjmu údajů z dalšího senzoru. Meteorologická stanice očísluje automaticky tyto venkovní senzory v pořadí, ve kterém bylo provedeno základní nastavení. To znamená, že prvnímu senzoru měření teploty bude přiřazeno číslo 1, atd. Upozornění: Pokud nepoužijete žádný venkovní senzor, pak se na displeji stanice nezobrazí žádné číslo senzoru. 5. Poté, co jste uvedli do provozu všechny venkovní senzory, provede meteorologická stanice otestování, při kterém se na displeji v náhodném režimu zobrazí naměřené hodnoty teploty z venkovních senzorů. Toto zobrazení závisí na pořadí, v jakém byly naměřené hodnoty vyslány ze senzorů. Stisknutím libovolného tlačítka můžete tento proces přerušit a na displeji se objeví teplota prvního senzoru. Tento proces se též zastaví automaticky, jestliže nestisknete žádné tlačítko během několika minut. 6. Jakmile se uskutečnil příjem ze senzoru (senzorů) měření teploty a meteorologická stanice zobrazila tuto hodnotu na displeji, spustí se automaticky příjem časového signálu DCF-77. Tato fáze trvá za normálních podmínek 3-5 minut. Během této doby můžete provést instalaci venkovních senzorů na příslušných vhodných místech. Abyste zajistili optimální přenos z těchto senzorů v pásmu 433 MHz, je třeba stanici umístit jen do vzdálenosti m od místa, kde bude později instalována (viz kapitoly Umístění a montáž... a Test příjmu v pásmu 433 MHz ). 7. Nedojde-li k příjmu časového signálu DCF-77 během 10 minut (nedostupný signál z vysílače), musíte nejdříve tlačítkem nastavení [SET] provést ruční zadání času. Hodiny se pokusí každou hodinu o příjem časového signálu DCF z vysílače. Jestliže bude později příjem tohoto časového signálu úspěšný, dojde k přepsání času, který byl nastaven ručně (viz kapitola Ruční nastavení času ). 5

6 Vložení a výměna baterií (meteorologická stanice) Bateriové pouzdro Kryt bateriového pouzdra Meteorologická stanice je napájena 2 tužkovými bateriemi 1,5 V (typ AA, IEC LR6, mignon). Při vkládání baterií dodržujte následující postup: 1. Prstem nebo jiným vhodným předmětem otevřete kryt bateriového pouzdra na zadní straně přístroje a sundejte jej. 2. Do pouzdra vložte 2 baterie se správnou polaritou (viz označení polarity v pouzdře). 3. Kryt bateriového pouzdra opět nasaďte a uzavřete. Vložení a výměna baterií (venkovní senzory) Venkovní senzor měření teploty je napájen 2 bateriemi 1,5 V (typ AAA, IEC LR3, mikro). Při vkládání baterií dodržujte následující postup: 1. Sundejte kryt bateriového pouzdra 2. Do pouzdra vložte 2 baterie se správnou polaritou (viz označení polarity v pouzdře). 3. Kryt bateriového pouzdra opět nasaďte a uzavřete. 6

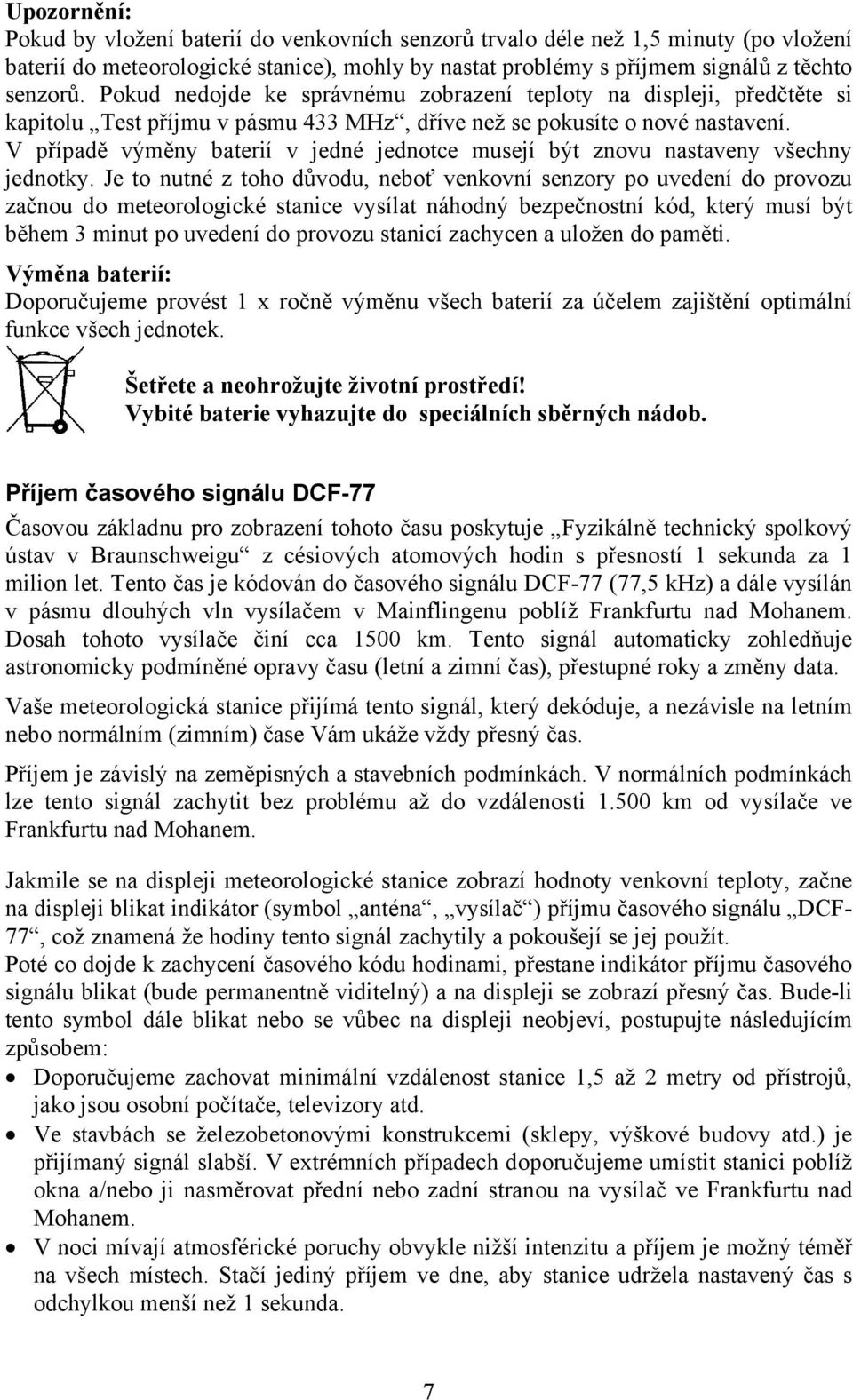

7 Upozornění: Pokud by vložení baterií do venkovních senzorů trvalo déle než 1,5 minuty (po vložení baterií do meteorologické stanice), mohly by nastat problémy s příjmem signálů z těchto senzorů. Pokud nedojde ke správnému zobrazení teploty na displeji, předčtěte si kapitolu Test příjmu v pásmu 433 MHz, dříve než se pokusíte o nové nastavení. V případě výměny baterií v jedné jednotce musejí být znovu nastaveny všechny jednotky. Je to nutné z toho důvodu, neboť venkovní senzory po uvedení do provozu začnou do meteorologické stanice vysílat náhodný bezpečnostní kód, který musí být během 3 minut po uvedení do provozu stanicí zachycen a uložen do paměti. Výměna baterií: Doporučujeme provést 1 x ročně výměnu všech baterií za účelem zajištění optimální funkce všech jednotek. Šetřete a neohrožujte životní prostředí! Vybité baterie vyhazujte do speciálních sběrných nádob. Příjem časového signálu DCF-77 Časovou základnu pro zobrazení tohoto času poskytuje Fyzikálně technický spolkový ústav v Braunschweigu z césiových atomových hodin s přesností 1 sekunda za 1 milion let. Tento čas je kódován do časového signálu DCF-77 (77,5 khz) a dále vysílán v pásmu dlouhých vln vysílačem v Mainflingenu poblíž Frankfurtu nad Mohanem. Dosah tohoto vysílače činí cca 1500 km. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní čas), přestupné roky a změny data. Vaše meteorologická stanice přijímá tento signál, který dekóduje, a nezávisle na letním nebo normálním (zimním) čase Vám ukáže vždy přesný čas. Příjem je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem. Jakmile se na displeji meteorologické stanice zobrazí hodnoty venkovní teploty, začne na displeji blikat indikátor (symbol anténa, vysílač ) příjmu časového signálu DCF- 77, což znamená že hodiny tento signál zachytily a pokoušejí se jej použít. Poté co dojde k zachycení časového kódu hodinami, přestane indikátor příjmu časového signálu blikat (bude permanentně viditelný) a na displeji se zobrazí přesný čas. Bude-li tento symbol dále blikat nebo se vůbec na displeji neobjeví, postupujte následujícím způsobem: Doporučujeme zachovat minimální vzdálenost stanice 1,5 až 2 metry od přístrojů, jako jsou osobní počítače, televizory atd. Ve stavbách se železobetonovými konstrukcemi (sklepy, výškové budovy atd.) je přijímaný signál slabší. V extrémních případech doporučujeme umístit stanici poblíž okna a/nebo ji nasměrovat přední nebo zadní stranou na vysílač ve Frankfurtu nad Mohanem. V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem je možný téměř na všech místech. Stačí jediný příjem ve dne, aby stanice udržela nastavený čas s odchylkou menší než 1 sekunda. 7

8 Displej (LCD) meteorologické stanice: Displej (LCD) meteorologické stanice je pro lepší přehled rozdělen do pěti skupin (segmentů), které slouží k zobrazení informací o: 1. Předpověď počasí a tendence vývoje počasí (FORECAST) 2. Čas (TIME) + symbol vysílače (příjem signálu DCF-77) 3. Zobrazení pokojové teploty v C (INDOOR) 4. Skrytý symbol MIN/MAX zobrazení minimální a maximální pokojové nebo venkovní teploty 5. Zobrazení venkovní teploty v C (OUTDOOR) a čísla venkovního senzoru Tendence vývoje počasí Symbolická předpověď počasí Čas Pokojová teplota Symbol zobrazení max. / min. teploty Číslo venkovního senzoru Venkovní teplota Indikace příjmu signálu z venkovního senzoru 8

9 Ruční nastavení času: Pokud hodiny nezachytí časový signál DCF-77 (rušení, stanice mimo dosah vysílače atd.), můžete čas hodin nastavit ručně. Čas hodin bude poté řízen křemenným krystalem. 1. Stiskněte na přední straně stanice tlačítko [SET] a podržte toto tlačítko stisknuté tak dlouho, dokud nezačne na displeji stanice blikat čas v hodinách Čas v hodinách (bliká) 2. Tlačítkem [+] nastavte správný čas v hodinách. 3. Stiskněte znovu tlačítko [SET]. Na displeji začne blikat čas v minutách Minuty (blikají) 4. Tlačítkem [+] nastavte správný čas v minutách. 5. Ruční nastavení času potvrďte opětovným stisknutím tlačítka [SET] nebo vyčkejte asi 8 sekund bez stisknutí jakéhokoliv tlačítka (stanice provede poté automatické přepnutí na zobrazení aktuálního času). Upozornění: Meteorologická stanice se pokusí po ručním nastavení času o zachycení signálu DCF- 77 v nočních hodinách mezi 0:00 a 06:00. Přijme-li stanice tento signál, přepíše automaticky ručně nastavený čas. Během pokusů o zachycení tohoto signálu bliká na displeji symbol vysílače DCF (anténa). Nedojde-li k úspěšnému přijmutí tohoto časového signálu, symbol přestane blikat a nebude dále na displeji zobrazen. Přístroj se ovšem pokusí po uplynutí další celé hodiny o opětovné zachycení tohoto signálu. 9

10 Použití a obsluha meteorologické stanice: Předpověď počasí a zobrazení tendence vývoje počasí: V prvním segmentu displeje (FORECAST) se zobrazují tři rozdílné symboly předpovědi počasí a dva symboly (šipky nahoru nebo dolů) tendence vývoje počasí podle atmosférického tlaku. Zobrazení pokojové teploty: Ve třetím segmentu displeje (INDOOR) pod zobrazením času je zobrazena pokojová teplota ve stupních Celsia C. Tuto teplotu začne po vložení baterií do stanice automaticky měřit senzor, který je zabudovaný přímo v meteorologické stanici. Zobrazení minimální a maximální pokojové teploty: Tisknutím tlačítka MIN/MAX přepnete postupně zobrazení naměřené aktuální pokojové teploty na zobrazení minimální a maximální naměřené pokojové teploty (totéž platí i pro zobrazení naměřených hodnot venkovní teploty). Jakmile meteorologická stanice zaznamená novou maximální nebo minimální pokojovou teplotu, uloží tuto hodnotu do své paměti. Upozornění: Zobrazíte-li na displeji aktuální naměřenou teplotu, pak se ve 4. segmentu displeje nezobrazí symbol MAX nebo MIN. Zobrazení venkovní teploty: Ve pátém segmentu displeje (OUTDOOR) je zobrazena venkovní teplota ve stupních Celsia C. Tuto teplotu začne automaticky měřit a v pásmu 433 MHz vysílat do meteorologické stanice venkovní senzor, jestliže do něj vložíte baterie během 1,5 minuty po aktivaci meteorologické stanice (viz kapitola Základní nastavení meteorologické stanice ). Upozornění: Pokud se tento údaj nezobrazí na displeji stanice během 2 minut, musíte znovu vyndat baterie ze všech jednotek a provést kroky podle kapitoly Základní nastavení meteorologické stanice a případně kontroly podle kapitoly kapitolu Test příjmu v pásmu 433 MHz. Zobrazení minimální a maximální venkovní teploty: Tisknutím tlačítka MIN/MAX přepnete postupně zobrazení naměřené aktuální venkovní teploty na zobrazení minimální a maximální naměřené pokojové teploty (totéž platí i pro zobrazení naměřených hodnot pokojové teploty). Jakmile meteorologická stanice zaznamená novou maximální nebo minimální venkovní teplotu, uloží tuto hodnotu do své paměti. Upozornění: Zobrazíte-li na displeji aktuální naměřenou teplotu, pak se ve 4. segmentu displeje nezobrazí symbol MAX nebo MIN. 10

11 Vynulování do paměti uložených minimálních a maximálních hodnot: Stisknutím tlačítka MIN/MAX a jeho podržením po dobu asi 3 sekundy vynulujete všechny minimální a maximální naměřené hodnoty, které byly uloženy do paměti. Důležité upozornění: Tímto způsobem vymažete z paměti jak minimální a maximální pokojovou teplotu, tak i minimální a maximální venkovní teplotu (toto platí též pro všechny aktivované venkovní senzory). Zobrazení teploty naměřené venkovními senzory 1, 2 a 3: Použijete-li více venkovních senzorů, pak k zobrazení naměřených hodnot z jednotlivých venkovních senzorů použijte přepínací tlačítko CH (channel = kanál). Jeho postupným tisknutím se na displeji zobrazí naměřená hodnota teploty ze senzoru 1 (na displeji se objeví v rámečku číslo 1), dále ze senzoru 2 a poté z venkovního senzoru 3. Minimální a maximální hodnoty zobrazíte tisknutím tlačítka MIN/MAX. Předpověď počasí a zobrazení tendence vývoje počasí: První segment displeje zobrazuje 3 rozdílné symboly předpovědi počasí. Tyto mohou být na displeji zobrazeny jako některé z následujících 3 kombinací: Jasno Polojasno (oblačno) Zataženo (déšť) Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených symbolů za účelem zobrazení možné změny počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém období k žádné změně tlaku nebo byla změna tak nepatrná, že ji stanice nezaregistrovala. Objeví-li se symbol slunce, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zlepšení počasí [zobrazení jasno ], a naopak, objeví-li se symbol mraky, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zhoršení počasí [zobrazení zataženo (déšť) ], protože oba tyto symboly představují extrémní situace. Tyto symboly znázorňují zlepšení nebo zhoršení počasí, což ovšem nemusí znamenat přímo slunce nebo déšť. Pokud je například ve skutečnosti oblačno a na displeji je zobrazen déšť, neznamená to nesprávnou funkci přístroje. Znamená to pouze, že poklesl tlak vzduchu a že lze očekávat zhoršení počasí, přičemž se nemusí vůbec jednat o to, že bude pršet. 11

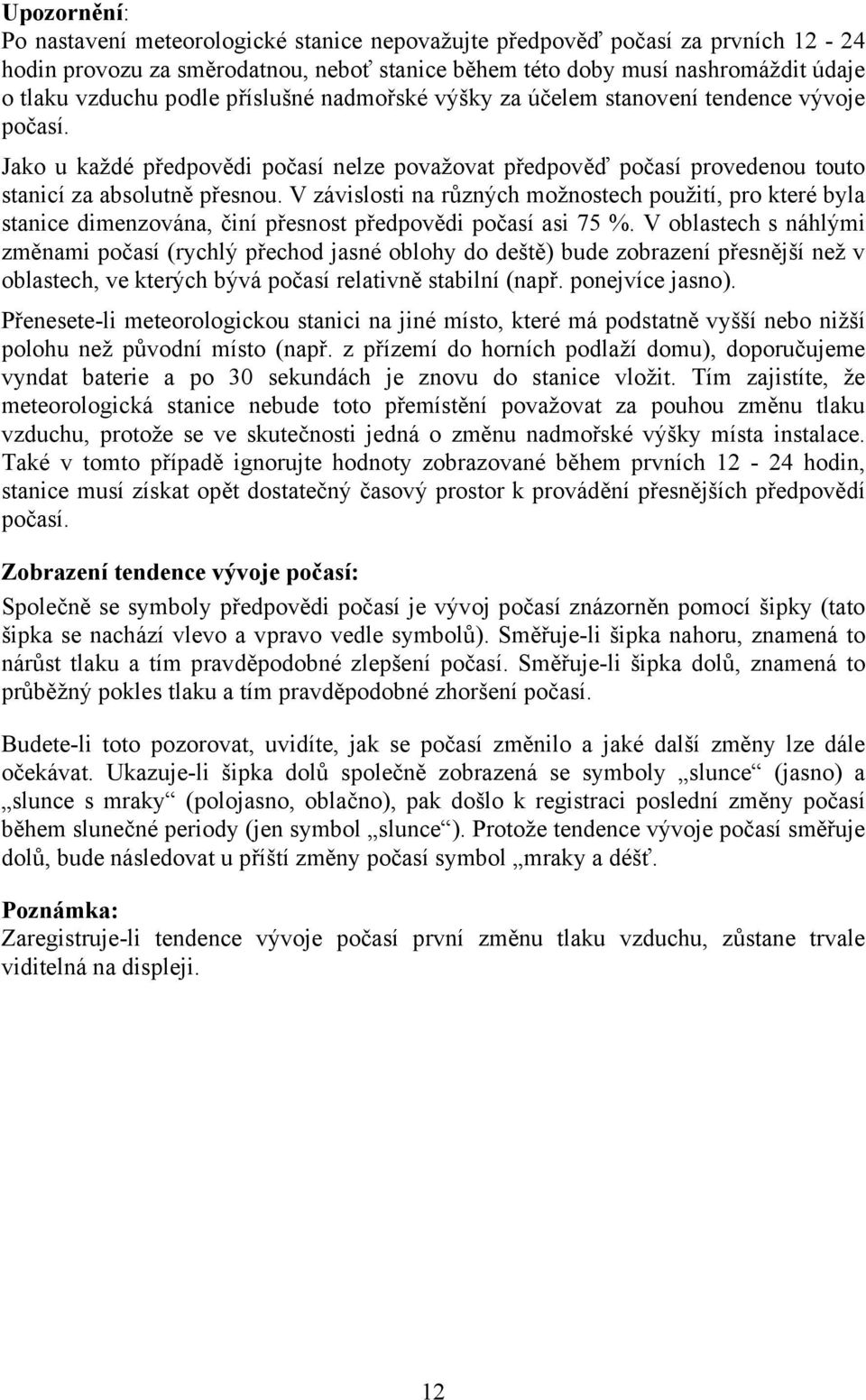

12 Upozornění: Po nastavení meteorologické stanice nepovažujte předpověď počasí za prvních hodin provozu za směrodatnou, neboť stanice během této doby musí nashromáždit údaje o tlaku vzduchu podle příslušné nadmořské výšky za účelem stanovení tendence vývoje počasí. Jako u každé předpovědi počasí nelze považovat předpověď počasí provedenou touto stanicí za absolutně přesnou. V závislosti na různých možnostech použití, pro které byla stanice dimenzována, činí přesnost předpovědi počasí asi 75 %. V oblastech s náhlými změnami počasí (rychlý přechod jasné oblohy do deště) bude zobrazení přesnější než v oblastech, ve kterých bývá počasí relativně stabilní (např. ponejvíce jasno). Přenesete-li meteorologickou stanici na jiné místo, které má podstatně vyšší nebo nižší polohu než původní místo (např. z přízemí do horních podlaží domu), doporučujeme vyndat baterie a po 30 sekundách je znovu do stanice vložit. Tím zajistíte, že meteorologická stanice nebude toto přemístění považovat za pouhou změnu tlaku vzduchu, protože se ve skutečnosti jedná o změnu nadmořské výšky místa instalace. Také v tomto případě ignorujte hodnoty zobrazované během prvních hodin, stanice musí získat opět dostatečný časový prostor k provádění přesnějších předpovědí počasí. Zobrazení tendence vývoje počasí: Společně se symboly předpovědi počasí je vývoj počasí znázorněn pomocí šipky (tato šipka se nachází vlevo a vpravo vedle symbolů). Směřuje-li šipka nahoru, znamená to nárůst tlaku a tím pravděpodobné zlepšení počasí. Směřuje-li šipka dolů, znamená to průběžný pokles tlaku a tím pravděpodobné zhoršení počasí. Budete-li toto pozorovat, uvidíte, jak se počasí změnilo a jaké další změny lze dále očekávat. Ukazuje-li šipka dolů společně zobrazená se symboly slunce (jasno) a slunce s mraky (polojasno, oblačno), pak došlo k registraci poslední změny počasí během slunečné periody (jen symbol slunce ). Protože tendence vývoje počasí směřuje dolů, bude následovat u příští změny počasí symbol mraky a déšť. Poznámka: Zaregistruje-li tendence vývoje počasí první změnu tlaku vzduchu, zůstane trvale viditelná na displeji. 12

13 Test příjmu v pásmu 433 MHz: Pokud po základním nastavení nepřijme meteorologická stanice během 2 minut signály naměřené teploty z venkovních senzorů, proveďte následující kontroly: 1. Vzdálenost meteorologické stanice a venkovních senzorů od zdrojů rušení (např. osobní počítače a televizory) by měla být minimálně 1,5 až 2 metry. 2. Neumisťujte meteorologickou stanici přímo na kovové rámy oken nebo do jejich blízkosti. 3. Při použití jiných přístrojů, které pracují na stejné frekvenci (433 MHz), jako jsou např. bezdrátová sluchátka nebo reproduktory, může dojít rušení příjmu. 4. Rušení příjmu mohou způsobit též sousedé, kteří provozují vlastní přístroje na stejné frekvenci (433 MHz). V extrémních případech může dojít k obnovení příjmu až po vypnutí všech přístrojů, které vysílají v pásmu 433 MHz. 5. V budovách se železobetonovými stěnami nebo stropy může dojít k podstatnému oslabení příjmu v pásmu 433 MHz (neumisťujte meteorologickou stanici nebo venkovní senzory na kovové rámy a jiní kovové konstrukce). 6. Přenos signálu mohou ovlivnit i extrémní teploty. Byly-li vysílače (venkovní senzory) vystaveny po dlouhou dobu extrémně nízké teplotě (pod 25 C), může to způsobit oslabení přenosu signálu v pásmu 433 MHz. Upozornění: Zachytí-li meteorologická stanice nerušený příjem z venkovních senzorů, neměli byste poté otvírat bateriová pouzdra stanice a senzorů. Baterie by se mohly uvolnit a tím způsobit vynulování nastavení přístrojů. Pokud by se toto náhodou stalo, musíte znovu nastavit všechny jednotky, abyste potlačili problémy přenosu (viz kapitola Nové nastavení meteorologické stanice ). Maximální vzdálenost vysílače měření venkovní teploty od základní stanice činí ve volném prostoru cca 20 až 25 metrů. Tato vzdálenost závisí na okolních podmínkách. Pokud byste měli problémy s příjmem signálu, pak nastavte znovu všechny jednotky podle kapitoly Nové nastavení meteorologické stanice. Nové nastavení meteorologické stanice: 1. Vyndejte všechny baterie z meteorologické stanice i z venkovního (venkovních) senzoru (senzorů). 2. Počkejte asi 30 sekund a baterie znovu vložte do všech přístrojů a postupujte dále podle kapitoly Základní nastavení meteorologické stanice. Upozornění: Při novém nastavování musíte nejprve vložit baterie do meteorologické stanice a teprve poté (během 1,5 minuty) do venkovních senzorů. 13

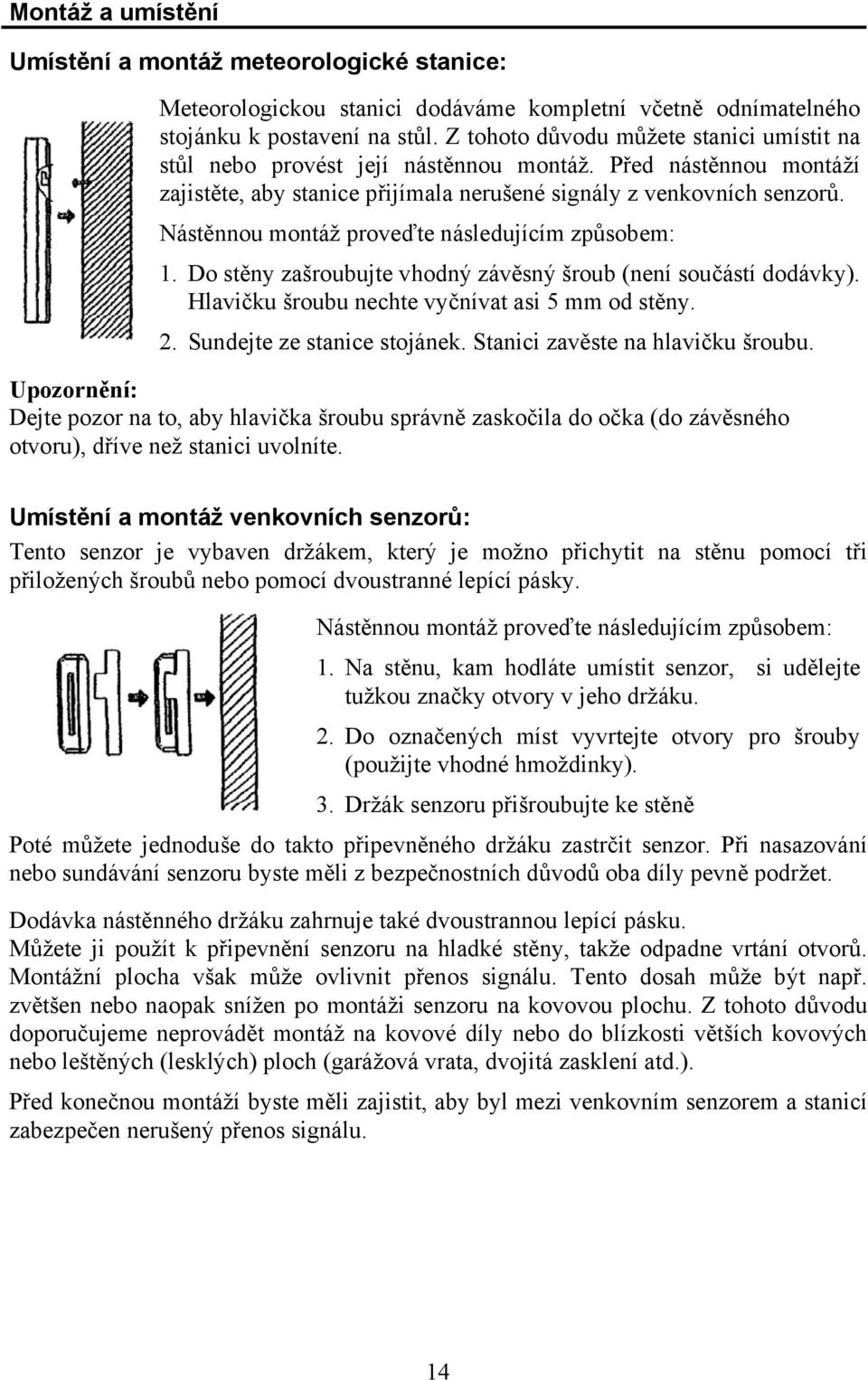

14 Montáž a umístění Umístění a montáž meteorologické stanice: Meteorologickou stanici dodáváme kompletní včetně odnímatelného stojánku k postavení na stůl. Z tohoto důvodu můžete stanici umístit na stůl nebo provést její nástěnnou montáž. Před nástěnnou montáží zajistěte, aby stanice přijímala nerušené signály z venkovních senzorů. Nástěnnou montáž proveďte následujícím způsobem: 1. Do stěny zašroubujte vhodný závěsný šroub (není součástí dodávky). Hlavičku šroubu nechte vyčnívat asi 5 mm od stěny. 2. Sundejte ze stanice stojánek. Stanici zavěste na hlavičku šroubu. Upozornění: Dejte pozor na to, aby hlavička šroubu správně zaskočila do očka (do závěsného otvoru), dříve než stanici uvolníte. Umístění a montáž venkovních senzorů: Tento senzor je vybaven držákem, který je možno přichytit na stěnu pomocí tři přiložených šroubů nebo pomocí dvoustranné lepící pásky. Nástěnnou montáž proveďte následujícím způsobem: 1. Na stěnu, kam hodláte umístit senzor, si udělejte tužkou značky otvory v jeho držáku. 2. Do označených míst vyvrtejte otvory pro šrouby (použijte vhodné hmoždinky). 3. Držák senzoru přišroubujte ke stěně Poté můžete jednoduše do takto připevněného držáku zastrčit senzor. Při nasazování nebo sundávání senzoru byste měli z bezpečnostních důvodů oba díly pevně podržet. Dodávka nástěnného držáku zahrnuje také dvoustrannou lepící pásku. Můžete ji použít k připevnění senzoru na hladké stěny, takže odpadne vrtání otvorů. Montážní plocha však může ovlivnit přenos signálu. Tento dosah může být např. zvětšen nebo naopak snížen po montáži senzoru na kovovou plochu. Z tohoto důvodu doporučujeme neprovádět montáž na kovové díly nebo do blízkosti větších kovových nebo leštěných (lesklých) ploch (garážová vrata, dvojitá zasklení atd.). Před konečnou montáží byste měli zajistit, aby byl mezi venkovním senzorem a stanicí zabezpečen nerušený přenos signálu. 14

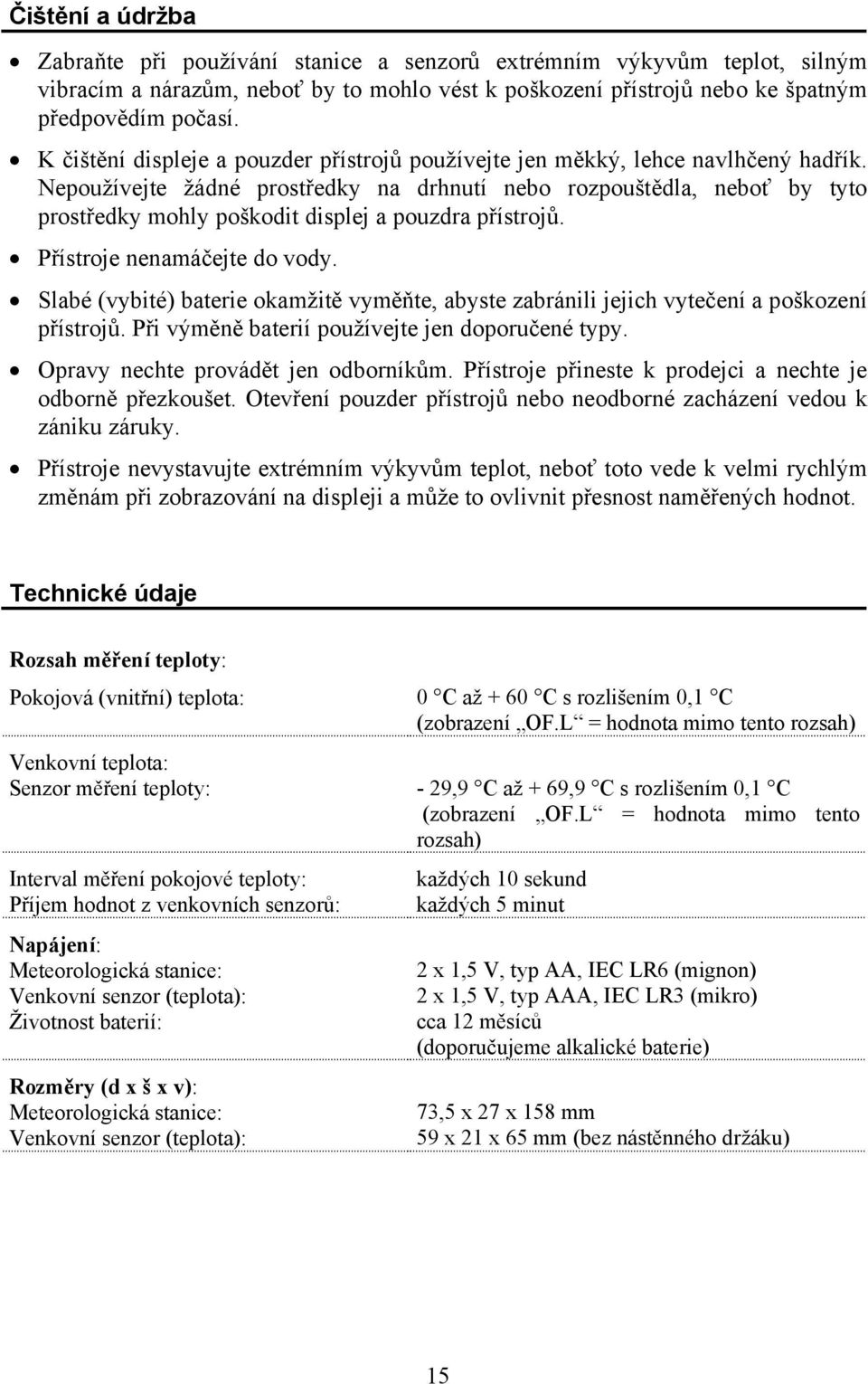

15 Čištění a údržba Zabraňte při používání stanice a senzorů extrémním výkyvům teplot, silným vibracím a nárazům, neboť by to mohlo vést k poškození přístrojů nebo ke špatným předpovědím počasí. K čištění displeje a pouzder přístrojů používejte jen měkký, lehce navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo rozpouštědla, neboť by tyto prostředky mohly poškodit displej a pouzdra přístrojů. Přístroje nenamáčejte do vody. Slabé (vybité) baterie okamžitě vyměňte, abyste zabránili jejich vytečení a poškození přístrojů. Při výměně baterií používejte jen doporučené typy. Opravy nechte provádět jen odborníkům. Přístroje přineste k prodejci a nechte je odborně přezkoušet. Otevření pouzder přístrojů nebo neodborné zacházení vedou k zániku záruky. Přístroje nevystavujte extrémním výkyvům teplot, neboť toto vede k velmi rychlým změnám při zobrazování na displeji a může to ovlivnit přesnost naměřených hodnot. Technické údaje Rozsah měření teploty: Pokojová (vnitřní) teplota: 0 C až + 60 C s rozlišením 0,1 C (zobrazení OF.L = hodnota mimo tento rozsah) Venkovní teplota: Senzor měření teploty: - 29,9 C až + 69,9 C s rozlišením 0,1 C (zobrazení OF.L = hodnota mimo tento rozsah) Interval měření pokojové teploty: Příjem hodnot z venkovních senzorů: Napájení: Meteorologická stanice: Venkovní senzor (teplota): Životnost baterií: Rozměry (d x š x v): Meteorologická stanice: Venkovní senzor (teplota): každých 10 sekund každých 5 minut 2 x 1,5 V, typ AA, IEC LR6 (mignon) 2 x 1,5 V, typ AAA, IEC LR3 (mikro) cca 12 měsíců (doporučujeme alkalické baterie) 73,5 x 27 x 158 mm 59 x 21 x 65 mm (bez nástěnného držáku) 15

16 Důležitá upozornění (ručení): Výrobce a prodejce nezodpovídá za nesprávně naměřené hodnoty nebo následky, které by z toho mohly vzniknout. Tento výrobek není vhodný pro lékařské účely nebo informování veřejnosti. Tento výrobek je určen pro domácí použití jako indikátor předpovědi počasí a nezaručuje 100 % přesnost. Předpovědi počasí lze pokládat za pravděpodobné hodnoty, které nepředstavují žádné absolutně přesné předpovědi. Technické údaje tohoto přístroje mohou být bez předchozího oznámení změněny. Tento přístroj není žádnou dětskou hračkou. Skladujte jej mimo dosah dětí. Tento návod (nebo jeho části) nelze bez předchozího souhlasu výrobce rozmnožovat. 16
