1 Intelligent Drivesystems, Worldwide Services Services PŘEVODOVKY Z LEHKÝCH KOVŮ S MOTORY S HLADKÝM PLÁŠ- TĚM 0,37 1,1 kw CZ MODULÁRNÍ STAVEBNICOVÝ SYSTÉM PRŮMYSLOVÉ PŘEVODOVKY

2 NORD DRIVESYSTEMS PRŮMYSLOVÉ PŘEVODOVKY Hlavní oblasti použití n Transport materiálu (pásové, článkové, šnekové, řetězové dopravníky atd.) n Stohovací dopravníky a zavážecí bagry n Báňský n Papírenský n Dřevozpracující n Míchadla n Ocelářský n Cukrovarnický n Úprava odpadních vod n Čerpadla n Chemický n Jeřáby a zvedací zařízení n Korečkové dopravníky 2 Modulární stavebnicový systém ových převodovek

3 PŘEDNOSTI PRŮMYSLOVÝCH PŘEVODOVEK NORD n Vyšší výrobní přesnost díky tuhé skříni, optimalizované metodou FEM n Konstrukce blokové skříně do Nm n Nižší hmotnost než u převodovek s dělenou skříní n Vyšší životnost než u převodovek s dělenou skříní n Různé těsnicí systémy, např. Takonit n Odhlučněné kuželočelní ozubení (HPG/Wiener) n Volitelně axiální ventilátor nebo radiální ventilátor n Vyšší provozní bezpečnost díky použití syntetických olejů, nižší náklady na údržbu díky delší životnosti olejů n Modulární stavebnicová koncepce n Možnost vybavení přírubovým čerpadlem (pro dostatečné mazání ložisek) u podélného sklonu >5 / příčného sklonu >3 n Symetrická konstrukce, u pásových dopravníků (s dvojitým pohonem) mohou být převodovky bez přestavby navzájem vyměněny (viz strana 4) n Dvoustupňové a třístupňové převodovky mají identické rozměry, dodatečná změna převodu v té samé skříní je možná, protože osová vzdálenost je stále stejná. n Možnost dodatečného olejového chladiče n Možnost vybavení momentově omezenou západkovou brzdou (dvojité pohony) n Možnost sériové montáže přídavných modulů na standardní skříně (např. vyhřívací patrony) n Skladová zásoba konstrukčních dílů (i pro potřebu náhradních dílů) pro krátké dodací lhůty Modulární stavebnicový systém ových převodovek 3

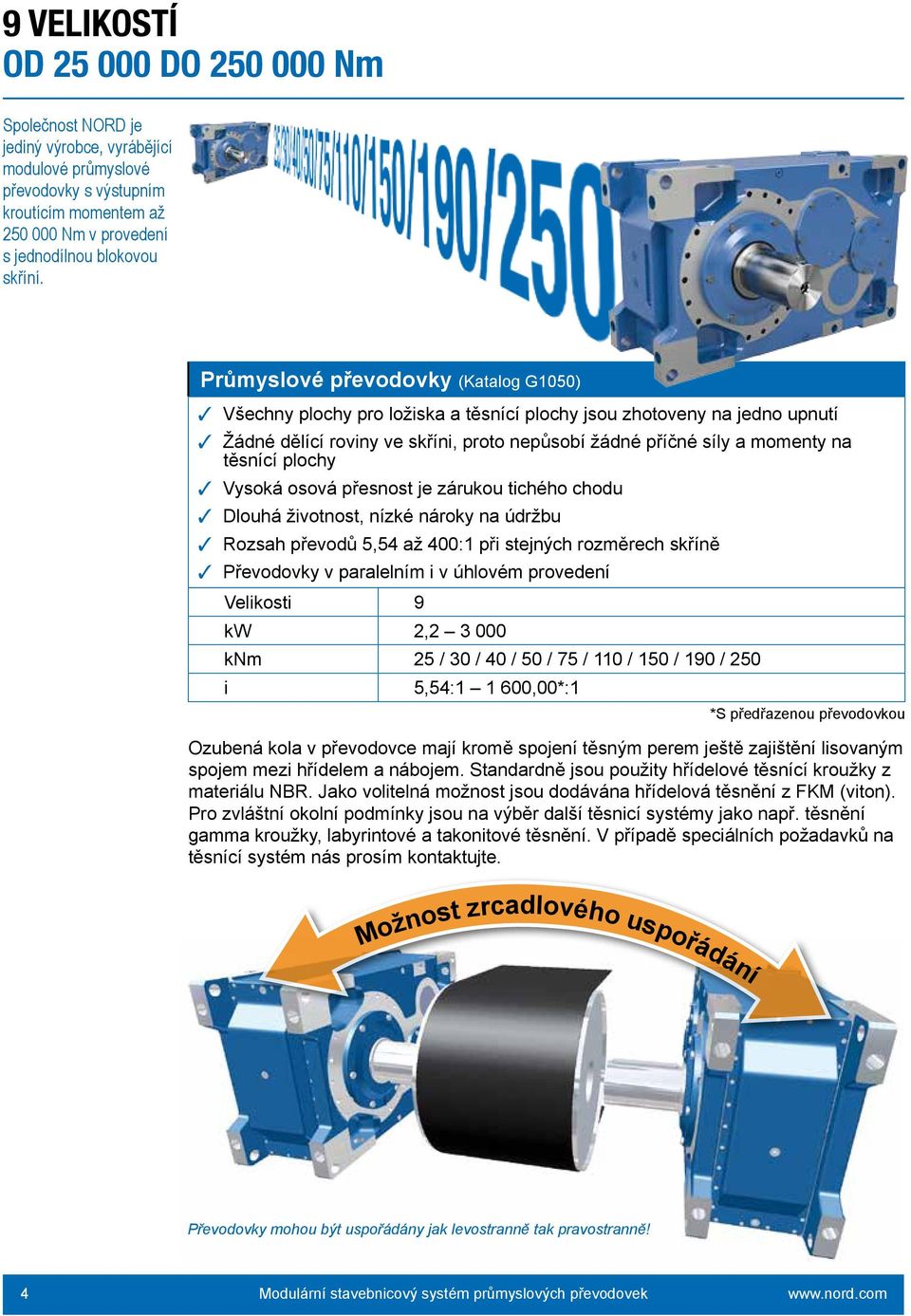

4 9 VELIKOSTÍ OD DO Nm Společnost NORD je jediný výrobce, vyrábějící modulové ové převodovky s výstupním kroutícím momentem až Nm v provedení s jednodílnou blokovou skříní. Průmyslové převodovky (Katalog G1050) 3 Všechny plochy pro ložiska a těsnící plochy jsou zhotoveny na jedno upnutí 3 Žádné dělící roviny ve skříni, proto nepůsobí žádné příčné síly a momenty na těsnící plochy 3 Vysoká osová přesnost je zárukou tichého chodu 3 Dlouhá životnost, nízké nároky na údržbu 3 Rozsah převodů 5,54 až 400:1 při stejných rozměrech skříně 3 Převodovky v paralelním i v úhlovém provedení Velikosti 9 kw 2, knm 25 / 30 / 40 / 50 / 75 / 110 / 150 / 190 / 250 i 5,54: ,00*:1 *S předřazenou převodovkou Ozubená kola v převodovce mají kromě spojení těsným perem ještě zajištění lisovaným spojem mezi hřídelem a nábojem. Standardně jsou použity hřídelové těsnící kroužky z materiálu NBR. Jako volitelná možnost jsou dodávána hřídelová těsnění z FKM (viton). Pro zvláštní okolní podmínky jsou na výběr další těsnicí systémy jako např. těsnění gamma kroužky, labyrintové a takonitové těsnění. V případě speciálních požadavků na těsnící systém nás prosím kontaktujte. Možnost zrcadlového uspořádání Převodovky mohou být uspořádány jak levostranně tak pravostranně! 4 Modulární stavebnicový systém ových převodovek

5 VOLITELNÉ MOŽNOSTI A MONTÁŽNÍ POLOHY Měřící zařízení a čidla K dispozici jsou následující měřící zařízení: n Olejové průhledítko n Olejoznak n Olejová měrka n Pt 100 (měření teploty) n Teplotní čidla, termistory PTC n Teplotní čidla, bimetalové spínače n Množství cizích částic v oleji n Měření obsahu vody v oleji n Indikace znečištění olejového filtru, elektrická n Indikace znečištění olejového filtru, vizuální n SPM nipl (snímač kmitů) n Kontrola stavu ložisek s vyhodnocovací jednotkou n Kontrola tlaku olejového oběhu n Speciální přání na poptávku Regulace teploty Pohled dodávaných teplotních systému: n Ventilátor, 3 volby (axiální, radiální nebo elektrický ventilátor) n Externí olejový/vzduchový chladič n Externí olejový/vodní chladič n Interní chladicí spirály (vodní) n Topné patrony Těsnicí systémy n Jednoduchá hřídelová těsnění NBR/FKM n Dvojitá hřídelová těsnění NBR/FKM n Prachové těsnící kroužky n Takonitové těsnění (labyrintové těsnění s možností domazání) n Gamma-kroužky, ochrana proti prachu n Speciální přání na poptávku M2 M2 M6 M1 M5 M6 M1 M5 M4 M4 M3 M3 Ploché převodovky Kuželočelní převodovky 6 pracovních poloh Čelní nebo kuželočelní ové převodovky NORD lze montovat v 6 pracovních polohách bez přídavných adaptérů. Modulární stavebnicový systém ových převodovek 5

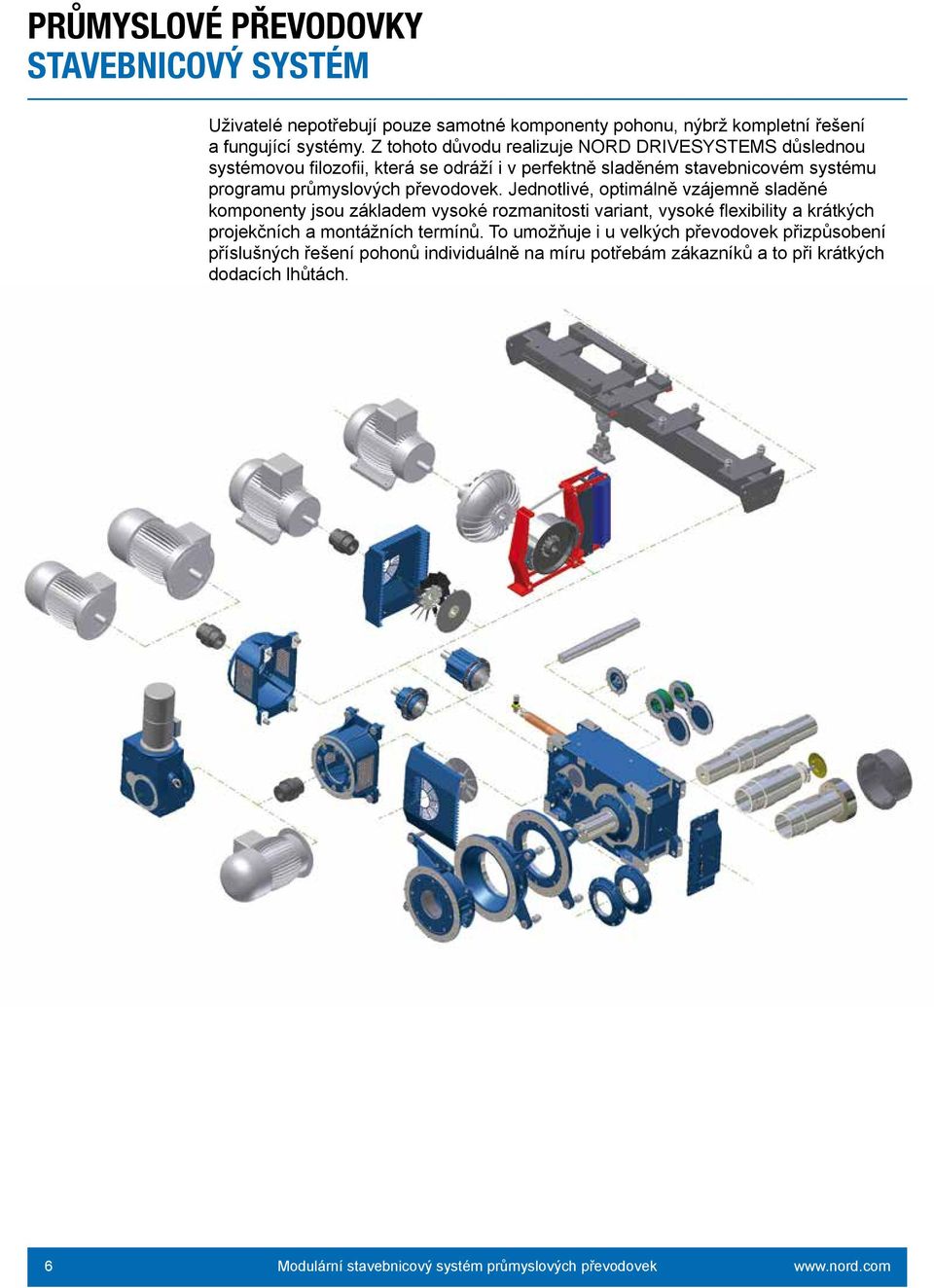

6 PRŮMYSLOVÉ PŘEVODOVKY STAVEBNICOVÝ SYSTÉM Uživatelé nepotřebují pouze samotné komponenty pohonu, nýbrž kompletní řešení a fungující systémy. Z tohoto důvodu realizuje NORD DRIVESYSTEMS důslednou systémovou filozofii, která se odráží i v perfektně sladěném stavebnicovém systému programu ových převodovek. Jednotlivé, optimálně vzájemně sladěné komponenty jsou základem vysoké rozmanitosti variant, vysoké flexibility a krátkých projekčních a montážních termínů. To umožňuje i u velkých převodovek přizpůsobení příslušných řešení pohonů individuálně na míru potřebám zákazníků a to při krátkých dodacích lhůtách. 6 Modulární stavebnicový systém ových převodovek
