1 STAP (DN 15 50) CZ Regulátor tlakové iference Technický popis Oblast použití: Systémy vytápění a chlazení. Funkce: Regulace tlakové iference Nastavitelné Dp Vsuvka pro měření Uzavírání Vypouštění (příslušenství) Tlakový stupeň: PN 16 Max. tlaková iference: 250 kpa Teploty: Maximální pracovní teplota: 120 o C Minimální pracovní teplota: 20 o C Materiál: Tělo ventilu: AMETAL Kryt mechanismu: AMETAL O kroužky: EPDM pryž Těsnění sela: Kuželku s O kroužkem z EPDM pryže Membrána: EPDM pryž Pružina: Nerezavějící ocel Ruční hlavice: Polyami AMETAL je slitina Tour & Anresson, jež se vyznačuje oolností proti elektrogalvanické korozi ozinkování. Označení: Tělo ventilu: PN 16/150, DN, světlost v palcích. Kryt mechanismu: STAP, Dp L 10 40, nebo Rozsah nastavení: DN 15 25: kpa DN 32 50: kpa STAP DN 32 40: kpa

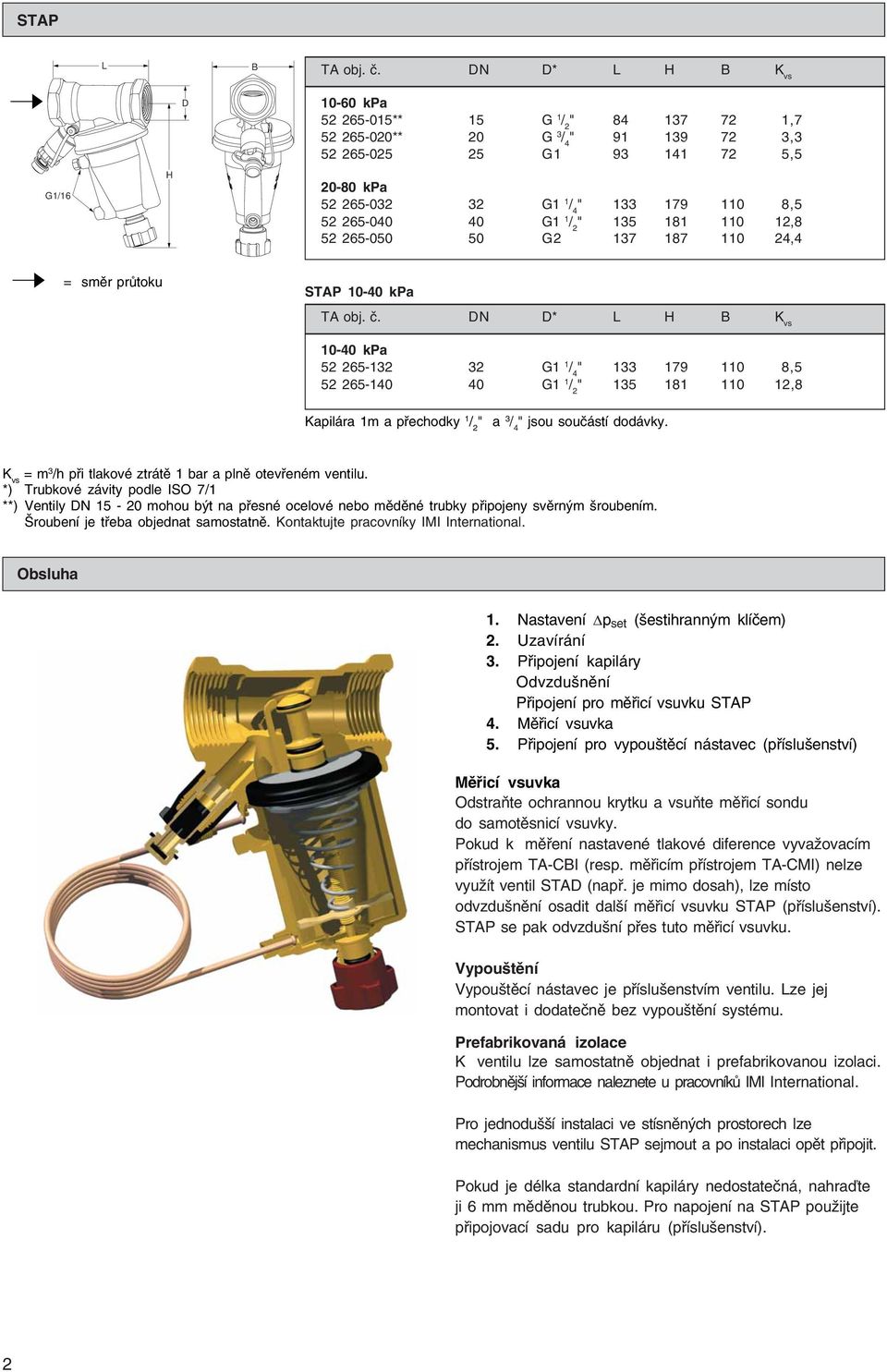

2 STAP L B DN D* L H B K vs H D kpa ** 15 G 1 / , ** 20 G 3 / , G , kpa G1 1 / , G1 1 / , G ,4 = směr průtoku STAP kpa DN D* L H B K vs kpa G1 1 / , G1 1 / ,8 Kapilára 1m a přechoky 1 / 2 a 3 / 4 jsou součástí oávky. K vs = m 3 /h při tlakové ztrátě 1 bar a plně otevřeném ventilu. *) Trubkové závity pole ISO 7/1 **) Ventily DN mohou být na přesné ocelové nebo měěné trubky připojeny svěrným šroubením. Šroubení je třeba objenat samostatně. Kontaktujte pracovníky IMI International. Obsluha 1. Nastavení Dp set (šestihranným klíčem) 2. Uzavírání 3. Připojení kapiláry Ovzušnění Připojení pro měřicí vsuvku STAP 4. Měřicí vsuvka 5. Připojení pro vypouštěcí nástavec (příslušenství) Měřicí vsuvka Ostraňte ochrannou krytku a vsuňte měřicí sonu o samotěsnicí vsuvky. Poku k měření nastavené tlakové iference vyvažovacím přístrojem TA CBI (resp. měřicím přístrojem TA CMI) nelze využít ventil STAD (např. je mimo osah), lze místo ovzušnění osait alší měřicí vsuvku STAP (příslušenství). STAP se pak ovzušní přes tuto měřicí vsuvku. Vypouštění Vypouštěcí nástavec je příslušenstvím ventilu. Lze jej montovat i oatečně bez vypouštění systému. Prefabrikovaná izolace K ventilu lze samostatně objenat i prefabrikovanou izolaci. Porobnější informace naleznete u pracovníků IMI International. Pro jenoušší instalaci ve stísněných prostorech lze mechanismus ventilu STAP sejmout a po instalaci opět připojit. Poku je élka stanarní kapiláry neostatečná, nahraďte ji 6 mm měěnou trubkou. Pro napojení na STAP použijte připojovací sau pro kapiláru (příslušenství). 2

3 Příkla použití Pozor! STAP musí být osazen vžy na zpětném potrubí a ve správné pozici vzhleem k protékající teplonosné látce (natékání po kuželku). Dynamické vyvažování soustav s ventily s přenastavením. STAD Dynamické vyvažování soustav s ventily bez přenastavení a bez raiátorových šroubení. STAD Dp H isp Dp p Lset Dp H isp Dp p set L Další příklay použití naleznete v katalogovém listu STAP Příklay použití nebo u pracovníků IMI International. Porobnější informace o vyvažovacích ventilech STAD naleznete v samostatném katalogovém listu nebo u pracovníků IMI International. Dimenzování ventilu 1. Zvolte požaovanou honotu t z tabulek nebo z grafu. 2. Zvolte minimální možnou imenzi regulátoru tak, aby Vámi požaovaný průtok ležel mezi q nom a q max. Poku toto kritérium nelze oržet, použijte imenzi s nejbližším vyšším q nom. Poku neplatí rovnice Dp isp = 2 x Dp set, je možné q min, q nom a q max vypočítat z honot Kv min,kv nom a Kv m : q min = 100. Kv min. q nom = 100. Kv nom. Dp isp Dp set (kpa, l/h) Dp isp Dp set (kpa, l/h) q max = 100. Kv m. Dp isp Dp set (kpa, l/h) 3. Ověřte tlakové ztráty systému. Poku buou příliš vysoké, použijte o jenu větší imenzi regulátoru. 3

4 Pracovní rozsah Tabulka platí pro: Dp isp ³ 2 x Dp set, (tj. Dp set = Dp V ), regulátor však korektně pracuje v mezích o ~1,5 x Dp set až o 250 kpa + Dp set. STAP TA Obj. č. (DN) TA Obj. č. (DN) STAP kpa TA Obj. č. (DN) Kv min Kv nom Kv m DN 15 0,07 1,0 1,4 DN 20 0,16 2,2 3,1 DN 25 0,28 3,8 5,5 DN 32 0,42 6,0 8,5 DN 40 0,64 9,0 12,8 DN 50 1,20 17,0 24,4 Poznámka: Průtok okruhem je án tlakovou ztrátou tohoto okruhu, tj. Kv c : q c = Kv c Dp set A. Kv min B. Kv nom. Nastavení z výroby Dp set = 10kPa resp. 20 kpa. (Vžy nejnižší možná tlaková iference u aného proveení) C. Kv m D. Pracovní ochylka Dp set = ± 20%. STAP kpa = ± 25%. 4

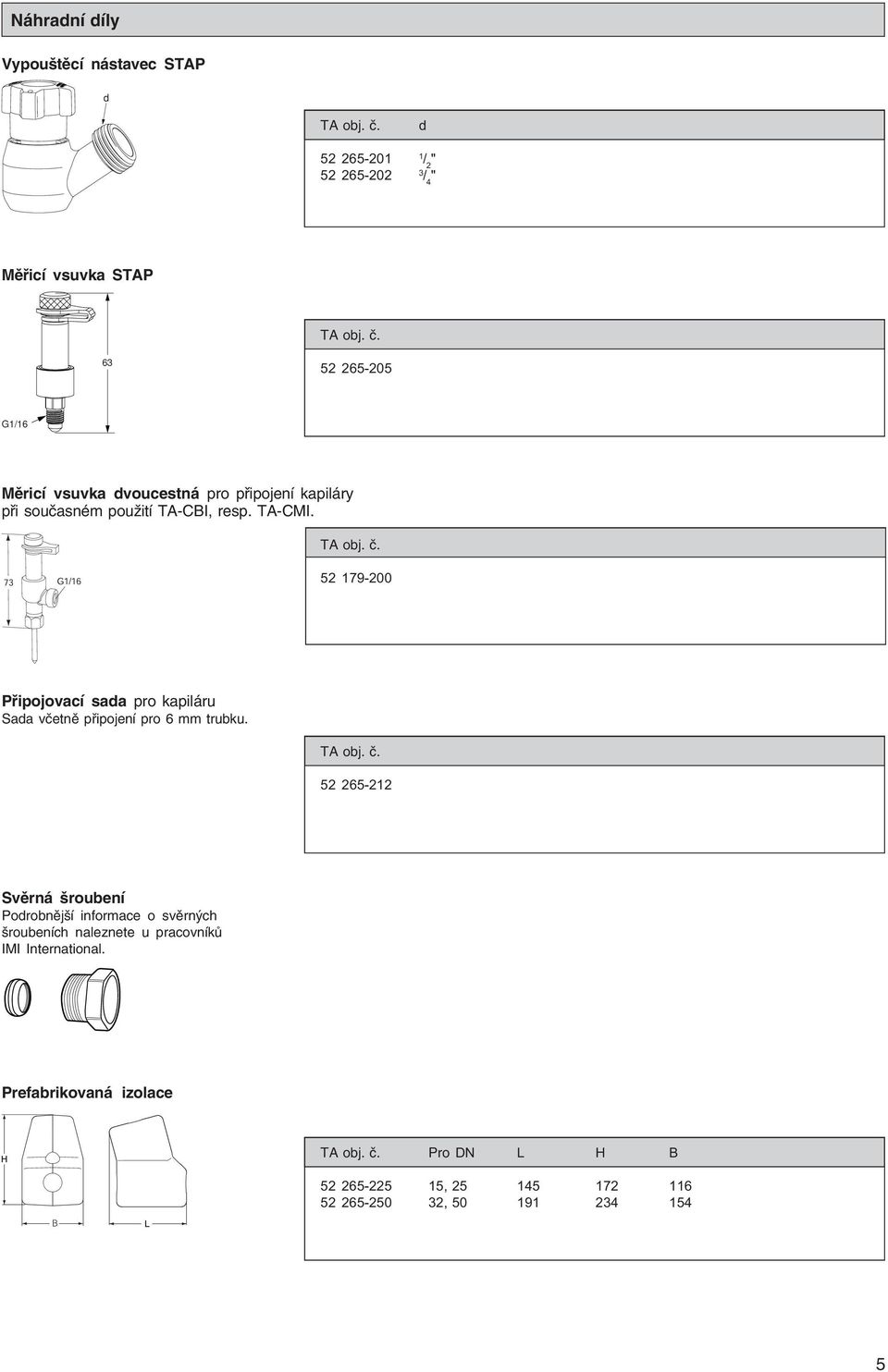

5 Náhraní íly Vypouštěcí nástavec STAP / / 4 Měřicí vsuvka STAP Měricí vsuvka voucestná pro připojení kapiláry při současném použití TA CBI, resp. TA CMI Připojovací saa pro kapiláru Saa včetně připojení pro 6 mm trubku Svěrná šroubení Porobnější informace o svěrných šroubeních naleznete u pracovníků IMI International. Prefabrikovaná izolace Pro DN L H B , ,

6 Náhraní íly Kapilára L m Ovzušňovací zátka kusů / balení Ochranný kryt, pro vypouštěcí nástavec Přechoka / / 4 Mechanismus, komplet Pro DN pro STAP kpa pro STAP kpa Tour & Anersson si vyhrazuje právo změnit své výrobky a specifikace bez přechozího upozornění. IMI INTERNATIONAL s. r.o., Central Trae Park D1, P.O. BOX 75, CZ Humpolec Tel.: , Fax: , Internet: international.cz, E mail: info@imi international.cz
