HROTOVÉ PØÍSTROJE. HROTOVÝ PØÍSTROJ - kontrolní dle ÈSN RP 001 HORIZONTÁLNÍ

Transkript

1 HROTOVÉ PØÍSTROJE HROTOVÝ PØÍSTROJ - kontrolní dle ÈSN Použití: ke kontrole tvaru obrobku mezi hroty pøístroje Provedení: Podstavec a koník ze šedé litiny, ostatní souèásti ocelové. Funkèní plochy broušeny na drsnost Ra=0,8 µm nebo zaškrabány na stupeò pøesnosti 2 podle ÈSN Koník a deska pro stojánek s úchylkomìrem jsou posuvné a lze je zajistit šroubem v požadované poloze. Základy podstavce A, D, E umožòují kontrolu obrobku ve tøech rovinách. amax L B1 V h Q G MK obj. èíslo (mm) (mm) (mm) (mm) (mm) (kg) (kg) / /500 Rotaèní zkušební pøístroje s otoènou upínací kleštinou BENZING RP 001 HORIZONTÁLNÍ Typ RP D RP D RP D-10 RP D-10 Výška hrotù (mm) Rozmìry (mm) 200x x x x110 Rovinnost lože DIN 876/1 DIN 876/1 DIN 876/1 DIN 876/1 Šíøka T-drážek 10 H7 10 H7 10 H7 10 H7 Upínací pro úchylkomìr 8 H7 8 H7 8 H7 8 H7 Házivost* (mm) 0,005 0,005 0,005 0,005 Upínací kleština ** F 10 F 10 F 14 F 14 Rozsah up. kleštiny (mm) 0,5 7 0, Výška se stativem (mm) (kg) 4,5 5,5 4,5 5,5 * k této hodnotì musí být pøiètena ještì tolerance upínací kleštiny (viz následující tabulka). Uvedené pøesnosti jsou ve vzdálenosti L od kleštiny: RP 001 Otvor (mm) L(mm) Tolerance kleštiny (mm) od do standardní pøesné 0,5 1,0 3 0,01 0,005 1,1 1,6 6 0,01 0,005 1,7 3,0 10 0,015 0,008 3,1 6,0 16 0,015 0,008 6,1 10,0 25 0,015 0,008 10,1 16,0 40 0,02 0,01 ** nutno upřesnit průměr obrobku pro určení upínací kleštiny Upínací kleštiny: F10: 0,5-7 mm po 0,5 mm F14: 1-10 mm po 0,5 mm JIné průměry na poptávku. - základní deska (lože) AT koník - mìøicí sloup

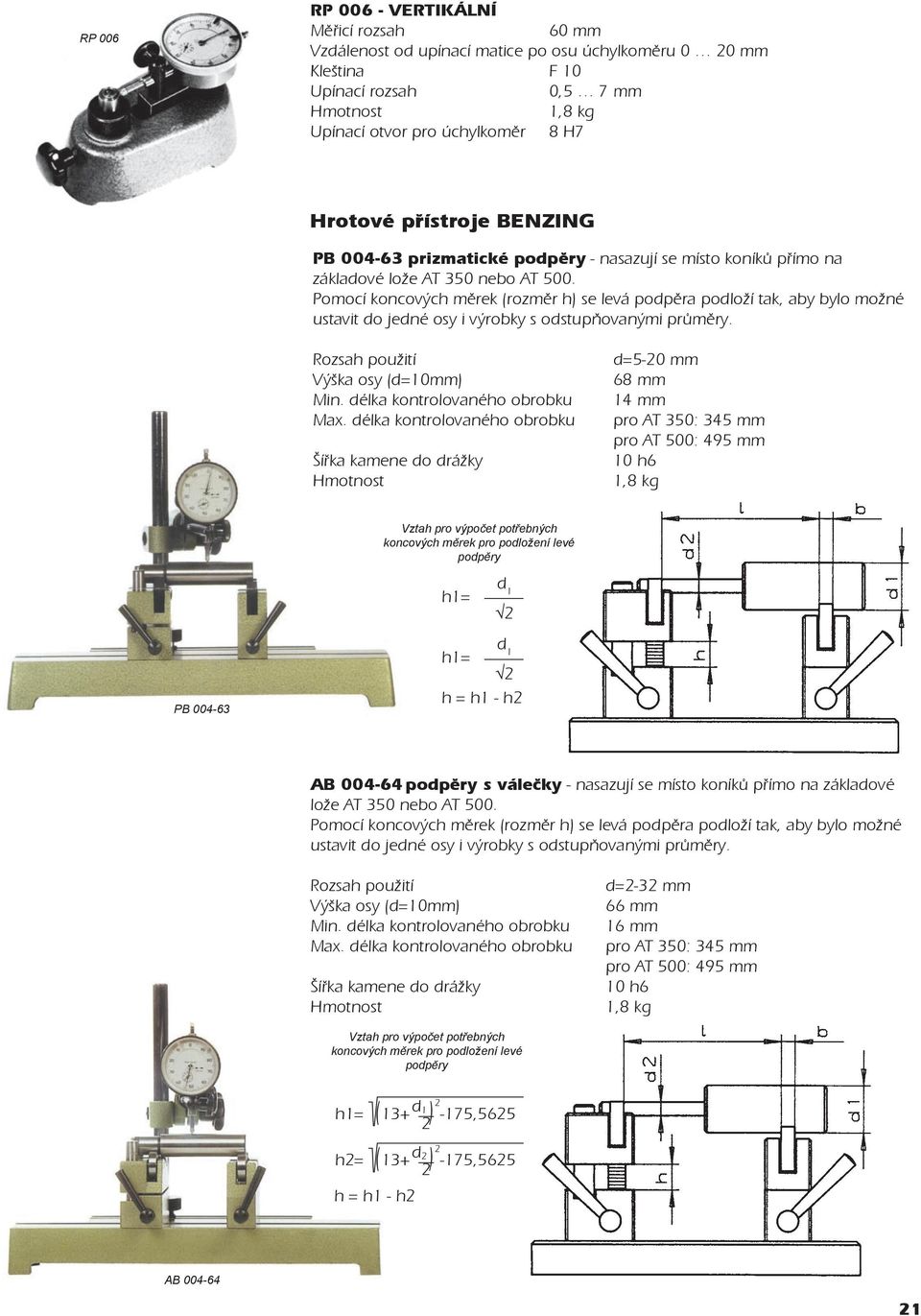

2 RP 006 RP VERTIKÁLNÍ Mìøicí rozsah 60 mm Vzdálenost od upínací matice po osu úchylkomìru 0 20 mm Kleština F 10 Upínací rozsah 0,5 7 mm 1,8 kg Upínací otvor pro úchylkomìr 8 H7 Hrotové pøístroje BENZING PB prizmatické podpìry - nasazují se místo koníkù pøímo na základové lože AT 350 nebo AT 500. Pomocí koncových mìrek (rozmìr h) se levá podpìra podloží tak, aby bylo možné ustavit do jedné osy i výrobky s odstupòovanými prùmìry. Min. délka kontrolovaného obrobku Max. délka kontrolovaného obrobku Šíøka kamene do drážky d=5-20 mm 68 mm 14 mm pro AT 350: 345 mm pro AT 500: 495 mm 10 h6 1,8 kg Vztah pro výpočet potřebných koncových měrek pro podložení levé podpěry h1= d 1 2 PB d 1 h1= 2 h = h1 - h2 AB podpìry s váleèky - nasazují se místo koníkù pøímo na základové lože AT 350 nebo AT 500. Pomocí koncových mìrek (rozmìr h) se levá podpìra podloží tak, aby bylo možné ustavit do jedné osy i výrobky s odstupòovanými prùmìry. Min. délka kontrolovaného obrobku Max. délka kontrolovaného obrobku Šíøka kamene do drážky d=2-32 mm 66 mm 16 mm pro AT 350: 345 mm pro AT 500: 495 mm 10 h6 1,8 kg Vztah pro výpočet potřebných koncových měrek pro podložení levé podpěry h1= (13+ d 1) 2-175, h2= (13+ d 2) 2-175, h = h1 - h2 AB

3 Hrotové pøístroje BENZING RP... Typ RP RP RP P RP P Max vzdál. hrotù (mm) Výška hrotù (mm) Rozmìry desky (mm) 350x x x x110 Rovinnost lože DIN 876/1 DIN 876/1 DIN 876/1 DIN 876/1 Šíøka T-drážek 10 H7 10 H7 10 H7 10 H7 prizmat* (mm) Upínací pro úchylkomìr 8 H7 8 H7 8 H7 8 H7 Třída pøesnosti Pohyb pohybl. hrotu (mm) Výška se stativem (mm) (kg) *u pøístrojù s výškou hrotù 75mm je možné použít vložená prizmata pro nesouosé a dlouhé obrobky - základní deska - 1 pár koníkù - mìøicí stativ Pøíslušenství k hrotovým pøístrojùm RP 50 a RP 75 RST-50D koník s otoènou upínací kleštinou (výška osy 50mm) RST-75D koník s otoènou upínací kleštinou (výška osy 75mm) Možno použít upínací kleštiny F 10 od 0,5 do 7mm, se stoupáním po 0,1mm. RST-50D RST-50D-10 koník s otoènou upínací kleštinou (výška osy 50mm) RST-75D-10 koník s otoènou upínací kleštinou (výška osy 75mm) Možno použít upínací kleštiny F 14 od 1do 10mm, se stoupáním po 0,1mm. Házivost pinol je 0,005mm, k této hodnotì musí být pøiètena ještì tolerance upínací kleštiny. PE PE prizmatické vložky pro kontrolu nesouosých a dlouhých obrobkù se v koncích jednoduše vymìní za hroty d=3-15mm Výška osy u RST-50 (d=10mm) 70mm Výška osy u RST-75 (d=10mm) 95mm PB prizmatické podpìry, nasazují se místo koníkù pøímo na základové lože, prizmatické desky jsou vymìnitelné, kalené a broušené PB d=5-25mm Výška osy (d=20mm) 65mm Šíøka kamene do T-drážky 10 h6 Úhel prismatu 90 AB podpìry s váleèky, nasazují se pøímo na základnové lože AB Šíøka kamene do T-drážky d=2-20mm 65mm 10 h6 22

4 MS Výška Sloup Mìøicí rozsah mìøicí stativ 220mm 16mm 150mm 0,9 kg MS støedicí hroty duté s dùlèíkem, urèeno pro RST-50D, upínací 16mm støedicí hroty urèeno pro RST-75D, povlak tvrokovem, upínací 16mm Hrotový pøístroj RP Typ RP Max vzdál. hrotù (mm) 450 Výška hrotù (mm) 100 Rozmìry desky (mm) 700x180 Rovinnost lože DIN 876/1 Šíøka T-drážek 12 H7 Třída pøesnosti 1 Pohyb pohybl. hrotu (mm) 8 Výška (mm) 200 Výška se stativem (mm) 320 (kg) 35 RP základní deska AT pár koníkù RST mìøicí stativ Pøíslušenství k hrotovým pøístrojùm RP 100 RST-100D RST-100D koník s otoènou upínací kleštinou Možno použít upínací kleštiny F 14 od 1do 10mm, se stoupáním po 0,1mm. RST-100D-16 koník s otoènou upínací kleštinou Možno použít upínací kleštiny F 20 od 1do 16mm, se stoupáním po 0,1mm. Házivost pinol je 0,005mm, k této hodnotì musí být pøiètena ještì tolerance upínací kleštiny. PE PE prizmatické vložky pro kontrolu nesouosých a dlouhých obrobkù se v koncích jednoduše vymìní za hroty d=8-45mm 130mm 23

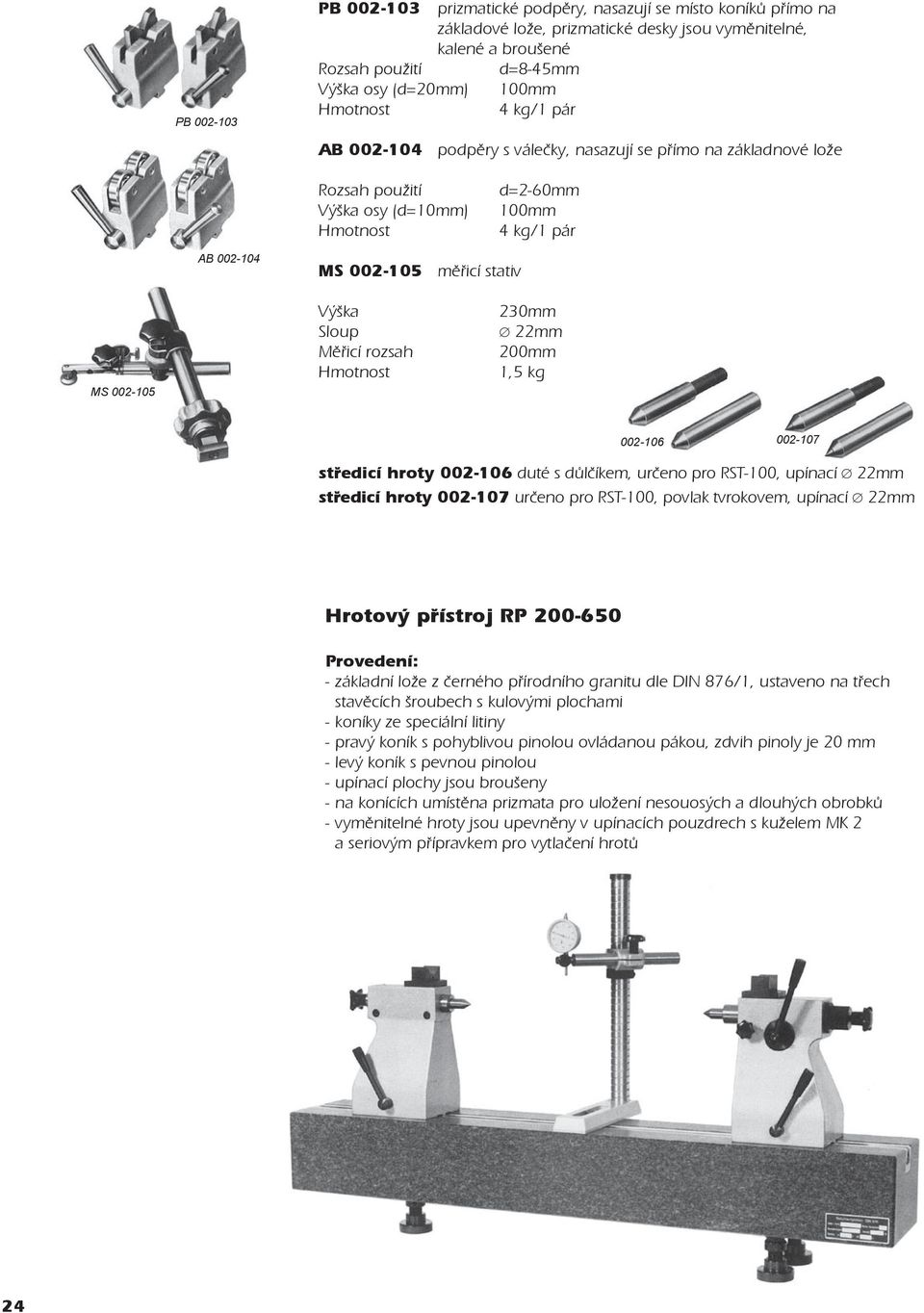

5 PB PB prizmatické podpìry, nasazují se místo koníkù pøímo na základové lože, prizmatické desky jsou vymìnitelné, kalené a broušené d=8-45mm Výška osy (d=20mm) 100mm 4 kg/1 pár AB podpìry s váleèky, nasazují se pøímo na základnové lože d=2-60mm 100mm 4 kg/1 pár AB MS mìøicí stativ MS Výška Sloup Mìøicí rozsah 230mm 22mm 200mm 1,5 kg støedicí hroty duté s dùlèíkem, urèeno pro RST-100, upínací 22mm støedicí hroty urèeno pro RST-100, povlak tvrokovem, upínací 22mm Hrotový pøístroj RP Provedení: - základní lože z èerného pøírodního granitu dle DIN 876/1, ustaveno na tøech stavìcích šroubech s kulovými plochami - koníky ze speciální litiny - pravý koník s pohyblivou pinolou ovládanou pákou, zdvih pinoly je 20 mm - levý koník s pevnou pinolou - upínací plochy jsou broušeny - na konících umístìna prizmata pro uložení nesouosých a dlouhých obrobkù - vymìnitelné hroty jsou upevnìny v upínacích pouzdrech s kuželem MK 2 a seriovým pøípravkem pro vytlaèení hrotù 24

6 Typ RP Vzdálenost hrotù (mm) 650 Výška hrotù (mm) 200 Lože AT 1100 (mm) 1100x180x140* Rovinnost lože DIN 876/1* Pøímost T-drážky, matchrom 10 µm/m Pùdorys koníkù (mm) 130x150 (kg) 135 Výška se stativem (mm) 650 Upínací pro úchylkomìr 8 H7 Zdvih pohyblivého hrotu (mm) 20 Upínací pouzdro pinoly MK 2 Použití prizmat (mm) d=10-50 Třída pøesnosti 1 Barva støíbrná, kladívková * jiné rozmìry na poptávku - základní deska AT pár koníkù RST-200 s hroty 60 MK 2 - mìøicí stativ MS 200 Pøíslušenství: RST-200P koníky RST-200P Výška hrotù (mm) 200 Šíøka T-drážky (mm) 14 Pùdorys koníkù (mm) 130x150 (kg) 50 kg/1 pár Zdvih pohyblivého hrotu (mm) 20 Upínací pouzdro pinoly MK 2 Použití prizmat (mm) d=10-50 Pøesnost tř. př µm Barva støíbrná, kladívková Hroty 60 ZS-MK 2 MS 200 mìøicí stativ Výška Sloup Horizontální rameno Upínací pro úchylkomìr 420mm 35mm 22mm 8 H7 MS 200 AB 200 podpìry s váleèky, nasazují se pøímo na základnové lože d=25-150mm 147mm Šíøka kamene do drážky 14 H7 Max. zatížení 150 kg/1 pár 15 kg/1 pár AB
